Диаметр трубы для отопления – делаем правильный выбор
Все мы понимаем, что, когда дело касается отопления помещений, на первое место выходят так называемые тепловые потери отопительной системы дома. И их обязательно надо снижать. Это закон теплотехники, от которого зависит эффективность работы самой системы, экономичность потребления топлива и оптимальный температурный режим в комнатах. На тепловые потери влияет много факторов, один из них – это диаметр трубы для отопления. Казалось бы, не самый существенный фактор, но это только на первый взгляд. Поэтому стоит в нем разобраться.
Во-первых, необходимо отметить, что сечение трубы в независимости от материала, из которого она изготовлена, влияет на гидродинамику трубопровода. Поэтому просто так бездумно относится к выбору нельзя. Многие обыватели считают, что, чем больше диаметр трубы, тем эффективнее будет работать отопление дома. Это неправильно, ведь большое сечение требует большого количества теплоносителя, который надо будет нагревать, а значит, затрачивать большое количество энергоносителя.
Второе – в таком контуре резко падает давление. А это может привести к тому, что отопление, как таковое, можно считать неработающим. Котел будет греть теплоноситель, но перемещаться по трубному контуру он не будет. Конечный результат – закипание котла.
Выбираем сечение
В частном домостроении все будет зависеть от того, каким способом будет перемещаться теплоноситель по трубной разводке. Если вами выбрана автономная система с естественной циркуляцией теплоносителя, то сечение обычно выбирается больше, чем в системе с принудительным перемещением. Почему?
- Для того чтобы горячая вода начала движение вверх, необходима определенная температура и определенный объем самой жидкости. Но это не самое главное. Считается, что есть некоторые чисто технологические позиции, которые влияют на эффективность работы отопления в целом. Одним из таких показателей является скорость водяного потока. Оптимальное ее значение – 0,3-0,7 м/с. Если диаметр труб будет большой, то скорость потока будет снижаться, если наоборот маленький, то скорость просто увеличится.
- В принудительном отоплении установлен циркуляционный насос, который создает необходимое давление внутри контура. Соответственно, его подбирают под определенную систему так, чтобы скорость внутри разводки также находилась в вышеуказанном диапазоне. Поэтому чаще всего для такой отопительной системы подбираются трубы с меньшим диаметром, ведь насос все равно будет прогонять теплоноситель с расчетной скоростью.
Как рассчитать диаметр
Чтобы провести расчет диаметра трубы для отопления, можно воспользоваться разными способами.
- Сделать это самостоятельно.
- Использовать онлайн калькулятор, их можно сегодня найти на разных строительных сайтах.
- Воспользоваться таблицами.

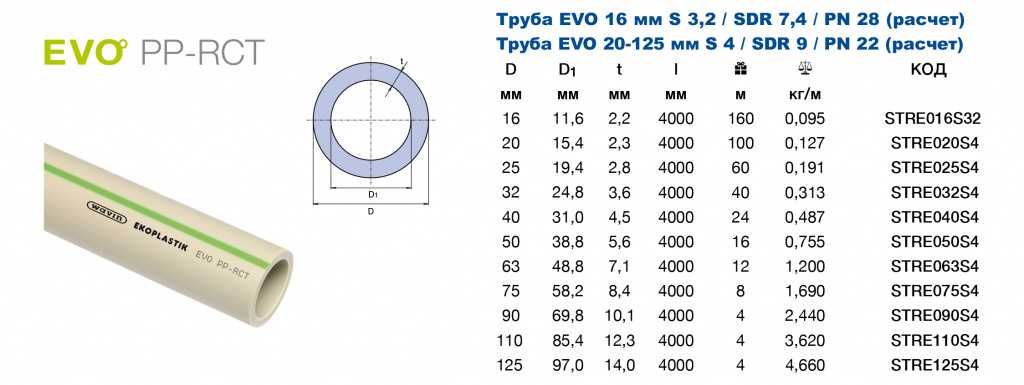

Кстати, вот одна из таких таблиц на фото ниже.
Таблица диаметров труб
Самостоятельный расчет на самом деле не очень сложный. Но при его проведении приходится учитывать достаточно большой ряд различных показателей, которые влияют на значение тепловых потерь.
Поэтому для облегчения проводимого расчета используется одно стандартное соотношение: на 10 м² отапливаемой площади расходуется 1,0 кВт тепловой энергии. Для точности конечного результата к окончательной цифре прибавляется 20%.
К примеру, для отопления дома площадью 100 м² потребуется 10 кВт тепла. Прибавляем к этому значению 20%, получаем 12 кВт (12000 Вт). Теперь по вышеуказанной таблице находите этот показатель и сверяете его с диаметром трубы и скоростью движения теплоносителя. Получается, что вам необходима труба диаметром 15 мм, в которой вода будет перемещаться со скоростью 0,5-0,55 м/с. По всем показателям это оптимальный выбор, который попадает в диапазон оптимальных скоростей. Единственное отметим, что данная таблица применяется для двухконтурной системы. Для одноконтурной есть свои показатели.
Основные размеры трубы
Как видите, правильно подобранное сечение трубопровода для системы отопления играет немаловажную роль в ее эффективной работе. Конечно, необходимо учитывать и материал, из которого труба изготовлена, потому что это влияет на скоростные характеристики теплоносителя.
Поэтому здесь вам придется воспользоваться другими таблицами.
Не забудьте оценить статью:
Какой выбрать диаметр трубы для системы отопления дома
Мастер сантехник без труда определит величину необходимого сечения трубопровода. Для этого существуют специальные таблицы, по которым опытный специалист быстро найдет верный ответ. Намного сложнее обычному владельцу жилья. Он не обладает профессиональными знаниями, а вот желание самостоятельно создать отопительный контур всегда существует. Эта статья поможет правильно определить диаметр трубы для
Как сечение трубы влияет на отопительную систему и ее КПД
Высокая эффективность отопительной системы зависит от грамотно разработанного проекта трубопровода. При планировании прокладки труб очень важно правильно рассчитать возможные теплопотери. Нужно стремиться к их максимальному уменьшению.
Если этого не сделать, то даже огромные энергетические затраты не помогут нормально функционировать отопительной системе.
Покупая трубы, нужно учитывать некоторые свойства материала изделия:
- физико-химические показатели;
- длину;
- диаметр.
Учет всех этих параметров поможет создать высокоэкономичную отопительную систему, отличающуюся высоким показателем КПД. От сечения трубы зависят гидродинамические свойства трубопровода. Отсюда следует, что подбор должен осуществляться тщательно, соблюдая все требуемые нормативы.
Обратите внимание! Существует мнение, что если увеличить диаметр труб для отопления, повысится эффективность отапливающей системы. Однако такое утверждение ошибочно. Когда диаметр неоправданно большой, происходит понижение давления отопительной системы, оно падает до минимальных значений. В результате дом остается вообще без отопления.
Как грамотно подобрать диаметр труб для монтажа трубопровода в собственном коттедже
Выбор диаметра труб для отопления начинается с определения того, как будет происходить подача теплоносителя.
Если коттедж имеет установленную автономную отопительную систему, то расчет диаметра будет зависеть от вида материала трубы и существующей схемы отопления.
Например, если осуществляется естественная циркуляция воды, необходимо монтировать трубы с определённым диаметром, а если подключен дополнительный насос, то эта цифра будет совсем другой.
Какие параметры необходимо знать, чтобы сделать правильный расчет диаметра
Очень важным считается значение тепловой мощности. От нее зависит то, насколько эффективно будет обогреваться помещение. Обычно этот параметр определяется на стадии проектирования котельной установки. Если этого не сделано, то приблизительное количество теплоты рассчитывается в зависимости от объема комнаты.
Кубометр помещения будет нормально обогреваться за счет 40 Вт. Следовательно, для определения расхода тепла нужно существующий объем помещения умножить на 40.
Затем определяется вид системы отопления. Он может быть:
Второй тип отопительной системы частного дома намного лучше. Он остается самым востребованным и популярным. Однотрубные схемы никто не отменял. Они также применяются в отопительных системах.
Жидкость движется в этих системах по одним и тем же законам, поэтому при определении диаметра трубопровода вид отопления не имеет решающего значения. Намного важнее способ движения теплоносителя. Он может быть нескольких видов:
- Конвекционный, или самотечный;
- Принудительный: движение осуществляется с помощью циркуляционного насоса.
Эти способы отличаются между собой только движением теплоносителя. При конвекционном методе жидкость перемещается по трубопроводу очень медленно. При принудительном − насос заставляет ее двигаться намного быстрее.
Именно скорость продвижения теплоносителя считается самым важным параметром для расчета такой величины, как диаметр труб отопления.
От ее значения зависит пропускная способность магистрали. Рекомендуемая скорость находится в диапазоне 0,3 − 0,7 м/с.
При использовании принудительной системы скорость составляет 0,7 м/с, для конвекционного способа − это 0,3 м/с.
Если скорость жидкости меньше указанного значения, начнется образование воздушных пузырьков. Если диаметр трубопровода будет очень большим, это вызовет значительные затраты.
При высокой скорости трубопровод начнет сильно шуметь, увеличится гидравлическое сопротивление сети, обычный циркуляционный насос с такими условиями может просто не справиться.
Видео
В сюжете — Расчет диаметров труб системы отопления
Расчет сечения трубы
Чтобы понять методику расчета и познакомиться с таблицей диаметров труб, возьмем типовой расчет монтажа трубопровода комнаты, общей площадью 20 кв. м:
- Вычисляется тепловая мощность. Если стены в квартире имеют утепление, высота потолка менее 3 м, то берется 1 кВт на 10 кв. м площади;
- У нас площадь равна 20 кв. м, а это значит, что потребуется 2 кВт мощности;
- К этому значению прибавляются запасные 20 %. В результате получается 2,4 кВт. Следовательно, чтобы в квартире было тепло и уютно, необходимо чтобы отопление имело тепловую мощность не ниже 2,4 кВт;
- Если в комнате есть окна, необходимо установить радиаторы отопления. Их количество должно соответствовать числу окон. Например, если имеется 2 окна, требуется установить 2 батареи, мощность каждой из них должна быть не менее 1,2 кВт.
- Значение мощности отопительных радиаторов разрешается увеличивать, но не уменьшать;
- В таблице в графе внутренних диаметров, необходимо найти величину мощности, равную 2,4 кВт. После этого находится верхний параметр теплового потока. Голубой участок таблицы, показывает оптимальную скорость, с которой движется жидкость;
- Такая таблица предназначена для определения необходимых значений двухтрубной отопительной системы. В данном случае учитывается разница между температурой теплоносителя при входе и на его выходе из трубопровода.
Если стены в квартире имеют утепление, высота потолка менее 3 м, то берется 1 кВт на 10 кв. м площади;
Голубой участок таблицы, показывает оптимальную скорость, с которой движется жидкость; После операций с таблицей мы получили следующие значения: чтобы нормально обогреть помещение в 20 кв. м, необходимо чтобы труба имела диаметр 8 мм. Движение теплоносителя будет совершаться со скоростью около 0,6 м/с. При этом расход составит 105 кг/ч, значение тепловой мощности не будет превышать 2453 Вт. Разрешается использовать трубы с сечением 10 мм. Тогда скорость достигнет 0,4 м/с. Расход составит 110 кг/ч. Мощность созданного теплового потока = 2555 Вт.
Теперь вы знаете, какой диаметр трубы выбрать для отопления.
Практические советы
Если неправильно подобрать диаметр трубопровода, возможно появление очень многих проблем:
- протечки;
- высокий расход топлива;
- большие затраты электроэнергии.
Поэтому монтаж такой отопительной системы должен выполняться с учетом всех технологических правил. Для контура из сочетания разнородных труб необходимо сделать специальные расчеты. Отдельно считается пластиковая труба, отдельно металл. Такую задачу должен выполнять только специалист. Самостоятельно рассчитывать диаметр не нужно, ошибка может достигнуть большой величины. Стоимость услуг профессионала намного меньше, чем переделка всех коммуникаций во время отопительного сезона. Все приборы должны подключаться только трубами одинакового сечения.
В продолжение темы посмотрите также наш обзор Электрический котел для отопления частного дома
Как узнать какой у меня размер трубы?!
Нужно заказать систему, но не знаете, как измерить размер трубы?
Полезно знать размер входящих труб. Например, предположим, что вы решили установить в своем доме систему железных фильтров. Они бывают разных размеров труб, например ¾”, 1” и т. д., что обычно относится к диаметру трубы.
Легко проверить размер ваших труб. Во-первых, проверьте саму трубу. Часто это будет помечено или написано сбоку или на клапане. Если нет, вы можете измерить размер медной трубы, а другие размеры водопроводных труб использовать метод струны.
Строковый метод
Струнный метод (который измеряет длину окружности трубы), вероятно, является лучшим способом определения диаметра вашей трубы. Окружность – это расстояние, которое требуется, чтобы обойти трубу один раз.
Снимите всю изоляцию с трубы. Используя кусок веревки длиной около 6 дюймов (или тканевую рулетку), оберните веревку вокруг трубы один раз и измерьте с точностью до 1/8 дюйма…
После того, как вы нашли длину окружности, воспользуйтесь приведенной ниже таблицей, чтобы определить размер трубы или трубы.
Медная труба или трубка PEX |
Стальная труба или пластиковая труба из ПВХ |
Гибкая (обычно черная) полиэтиленовая труба |
(Нажмите здесь, если хотите узнать больше об измерении размера трубы.
)
Кроме того, вы можете посмотреть видео с инструкциями по измерению размера и диаметра трубы на нашем канале Clean Water Store на YouTube:
Труба соответствует номинальным размерам, а не фактическим размерам, что может привести к путанице.
Например, медная трубадиаметром 3/4 дюйма не имеет диаметра 3/4 дюйма. Его внешний диаметр (OD) составляет 0,875 дюйма, а внутренний диаметр (ID) составляет 0,811 дюйма для трубы типа M (обозначение, относящееся к толщине стенки).
Оцинкованная стальная труба диаметром 3/4 дюйма имеет наружный диаметр 1,050 дюйма и внутренний диаметр 0,824 дюйма для стандартной трубы сортамента 40 (также обозначение толщины стенки).
Чтобы внести немного больше путаницы, размеры трубок, таких как пластиковые или медные трубки малого диаметра, используемые для подключения льдогенераторов, представляют собой фактический внешний диаметр, а размеры шлангов указывают фактический внутренний диаметр.
Еще один способ узнать размер – найти маркировку производителя, напечатанную на пластиковых, медных и чугунных трубах.
Какие размеры трубной резьбы доступны или распространены в США?
Доступны два стандартных размера трубной резьбы: коническая национальная трубная резьба (NPT) и прямая механическая трубная резьба со свободной посадкой (NPSM).
Коническая резьба предназначена для соединения и уплотнения, прямая резьба предназначена только для соединения. Резьба с сухим уплотнением (NPTF) позволяет выполнять соединение без использования герметиков.
Внутренняя резьба NPT может обозначаться как «FPT».
Наружная резьба NPT может обозначаться как «MPT».
Существуют три менее распространенные резьбы: резьба для садового шланга (GHT), муфта для пожарного шланга
(NST) и коническая трубная резьба по британскому стандарту (BSPT).
Резьбы NPT и NPTF взаимозаменяемы с герметиками, такими как лента из ПТФЭ.
Ни один из других стандартов резьбы не является взаимозаменяемым.
Расшифровка сокращений трубной резьбы
Национальная трубная резьба NPT
Внутренняя (национальная) трубная резьба FPT
MPT Наружная (национальная) трубная резьба
PTF Короткая ленточная трубная резьба SAE
NPTF Коническая трубная резьба American National для соединений Dryseal
герметичных соединений
NPSM Американская национальная прямая трубная резьба для механических соединений
NPSI Американская национальная прямая промежуточная трубная резьба
Как легко измерить размер трубы
Тревор Вудс | Последнее обновление: 25 мая 2021 г.
У вас есть сантехнический проект, и вам нужно знать размер ваших труб.
Большинство людей тянутся к рулетке или линейке, чтобы измерить свои трубы, но это может привести к разочарованию и неточным измерениям. Есть много факторов, влияющих на измерение размера трубы, и при вычислении фракций может быть еще больше запутанности — тьфу!
Не переживайте, мы быстро и профессионально изготовим для вас мерную трубу! Наша бесплатная линейка идеально подходит для измерения размеров водопроводных труб любого типа, включая железные, ПВХ, медные и другие.
Это так просто — просто оберните его вокруг своей трубы и посмотрите, с каким размером трубы вы работаете! Наш удобный инструмент для измерения труб денди поможет вам выполнить работу быстро и легко!
Лучшая часть? Это совершенно бесплатно, и мы покажем вам, как его использовать!
Как измеряется труба?
Сантехнические трубы измеряются по-разному в зависимости от их типа. Два измерения, о которых больше всего беспокоятся сантехники, это Внешний диаметр (OD) и Номинальный размер трубы (NPS) .
Наружный диаметр водопроводной трубы измеряется, как следует из названия, это ширина снаружи трубы. Принимая во внимание, что NPS берет внешний диаметр трубы и сопоставляет его с диаграммой ASME, чтобы получить «номинальный размер».
Этот номинальный размер используют сантехники при описании и покупке труб и фитингов.
Например, трубы, как и мягкая медь в рулонах, измеряются по внешнему диаметру.
Наружный диаметр медной трубки округлен до ближайшей 1/8 дюйма для точности.
Вводящая в заблуждение часть заключается в том, что измерение наружного диаметра трубки соответствует , а не номинальному размеру трубы – сбивает с толку, верно? Это создает запутанные проблемы с сантехникой при попытке измерить размер трубы.
| Размер медной трубы | Внешний диаметр | . | 2-5/8″ |
|---|---|---|---|
| 1 ″ | 1-1/8 ″ | 3-1/4 ″ | |
| 1-1/4 ″ | 1-3/8 ″ | 4-1/8 ″ | |
| 1 -1/2 ″ | 1-5/8 ″ | 5-1/8 ″ | |
| 2 ″ | 2-1/8 ″ | 6-5/8 ″ | |
| 3 ″ | 30/8 ″|||
| 3 ″ | /8 ″|||
| 3 | 3-1/8″ | 9-3/4″ | |
| 4″ | 4-1/8″ | 13″ |
Сантехника 9Трубы и фитинги 0120 имеют номинальный размер трубы .
Медная труба, например, будет маркирована с указанием NPS, а также типа медной трубы. На пластиковых трубах также напечатаны их спецификации, чтобы вы знали, что это за пластик, размер и даже толщина стенки трубы.
Если вы не видите с помощью гляделки диаметр трубы, на которую смотрите, есть несколько способов измерить вашу сантехнику.
Как измерить размер трубы?
Есть несколько способов измерить размер трубы, и мы оставим лучший напоследок! При каждом способе измерения вашей трубы вам понадобятся эти диаграммы для преобразования вашего внешнего диаметра в номинальный размер трубы.
Медная труба NPS Справочная таблица
| Размер медной трубы | Внешний диаметр | .0030 | 2-5/8 ″ |
|---|---|---|---|
| 1 ″ | 1-1/8 ″ | 3-1/4 ″ | |
| 1-1/4 ″ | 1-3/8 ″ | 4444. 4-1/8 ″ | |
| 1-1/2 ″ | 1-5/8 ″ | 5-1/8 ″ | |
| 2 ″ | 2-1/8 ″ | 6- 5/8″ | |
| 3″ | 3-1/8″ | 9-3/4″ | |
| 4″ | 4-1/8″ | 13″ |
PVC , АБС, ХПВХ, латунь и стальные трубы NPS Справочная таблица
| Plastic/Metal Pipe Size | Outside Diameter | Pipe Circumference |
|---|---|---|
| 1/2″ | 7/8″ | 2-5/8″ |
| 3/4″ | 1-1/8 ″ | 3-1/4 ″ |
| 1 ″ | 1-3/8 ″ | 4-1/8 ″ |
| 1-1/4 ″ | 10031 | |
| 1-1/4 ″ | 10031 | |
| 1-1/4 ″ | 9003 -5/8″5-1/4″ | |
| 1-1/2″ | 1-7/8″ | 6″ |
| 2 ″ | 2-3/8 ″ | 7-1/2 ″ |
| 3 ″ | 3-3/8 ″ | 11 ″ |
| 4 ″ | 4 4.14-1/8″ |
4004 4. 4004 4. 4004 4. 40044 4. 4004 4. 4004 4. 4004 4. 40044 4. 40044 4. 40044 4. 40044 4. 4004 4. 40044 4. 40044 4. 4. 400431/9003 8″Прямое измерение диаметра
Самый простой способ измерить наружный диаметр трубы — это измерить ее конец с помощью рулетки или линейки.
Недостаток этого метода заключается в том, что вам нужен доступ к открытому концу трубы для измерения поперечного сечения. Если ваша водопроводная труба уже установлена, может быть невозможно измерить вашу трубу таким образом.
Измерение наружного диаметра
Этот метод удобен, если вы не можете измерить от открытого конца водопроводной трубы. Набор штангенциркулей можно использовать для быстрого точного измерения диаметра вашей трубы.
Измерение окружности
Другой способ измерения размера трубы — это измерение окружности трубы, преобразование этого измерения в диаметр, а затем указание номинального размера трубы.
Звучит сложно, правда? Но это очень простая математика, и у нас есть уравнение для вас, чтобы вы могли легко рассчитать размер трубы!
Все, что вам нужно сделать, это обернуть веревку или гибкую рулетку вокруг внешней стороны трубы. Теперь возьмите это измерение и разделите его на пи (пи = 3,1415). Этот расчет представляет собой внешний диаметр водопроводной трубы, который вы можете использовать для поиска номинального размера.
Например, предположим, что вы обернули свой счастливый шнурок вокруг трубы и отметили окружность на шнурке. Сравнив свой шнурок с измерительной лентой, вы обнаружили, что длина окружности шнура составляет почти 7-1/2″.
7-1/2″ ÷ pi (или 3,1415) = 2,38″ Внешний диаметр.
Наружный диаметр 2,38 дюйма соответствует номинальному размеру трубы 2 дюйма.
Какой самый простой способ измерить размер трубы?
Что делать, если у вас нет штангенциркуля или математика была вашим самым ненавистным предметом в школе? Мы слышим вас!
Вот почему мы создали инструмент для измерения окружности трубы.
Простота в использовании, математика не требуется, и самое приятное, что это бесплатно!
Бесплатно
Трубная линейка Plumb University
Идеальный инструмент для всех, кому нужно измерить трубы!
Избавьтесь от догадок при выполнении проекта сантехники с помощью нашей простой в использовании линейки и мгновенно узнайте размер вашей трубы!
Просто оберните линейку вокруг водопроводной трубы и посмотрите, что получится!
Скачать сейчас
Как пользоваться инструментом для измерения труб?
Просто загрузите нашу бесплатную рулетку для измерения размеров труб и распечатайте ее. Затем вырежьте линейку размера трубы и оберните ее вокруг трубы, которую хотите измерить.
Рулетка для измерения труб отмечена номинальными размерами труб, чтобы вы могли быстро определить размер имеющейся у вас трубы. Вы также можете перепроверить свои измерения с помощью таблиц размеров труб, прилагаемых к нашей линейке.
Готово!
Подходит ли инструмент для измерения труб на всех видах труб?
Ещё бы! Наш инструмент для измерения труб работает с латунными, стальными, медными и пластиковыми трубами, такими как ПВХ, АБС и ХПВХ. С этой измерительной лентой для труб вы покроете все распространенные виды труб, которые вы найдете в своем доме!
Насколько хороши ваши трубы?
Больше не переживайте о неточных измерениях или математических задачах! Мы показали вам, как избавиться от догадок при измерении размера вашей трубы.
И если вы хотите, вы можете удивить своих друзей своим новым изящным инструментом для измерения труб!
Счастливого сантехника!
