Содержание

Зачем нужна компьютерная розетка?

Компьютерные розетки уже стали стандартом во многих учреждениях. Банки и офисы — не единственные места, где их стоит устанавливать. Компьютерные розетки также все чаще устанавливают в квартирах и домах. Они чрезвычайно полезны везде, где необходимо использовать ИТ-инфраструктуру.

Компьютерная розетка – зачем она нужна?

В последнее десятилетие в общественном сознании появился термин «цифровое загрязнение». Это касается как интенсивности использования ИТ-инфраструктуры, так и производства цифровых устройств. Для уменьшения последствий цифрового загрязнения и одновременного обеспечения комфорта и функциональности наших домов, стоит рассмотреть возможность установки компьютерных розеток.

Компьютерные розетки – это розетки с разъемом RJ45. Данный тип розеток обеспечивает доступ к сети Интернет или создание компьютерных сетей. Они идеально подходят для тех, кто хочет подключиться к Интернету по кабелю, а не по Wi-Fi.

Вопрос об установке компьютерных розеток следует рассматривать в первую очередь при строительстве нового дома или капитальном ремонте.  Тогда можно сразу спланировать расположение розеток, например, в домашнем офисе.  Интернет-прием по компьютерной сети обычно не прерывается и, несмотря на появление более высоких стандартов Wi-Fi, по-прежнему часто обеспечивает лучшую передачу.

Какую интернет-розетку выбрать?

Мы часто оставляем установку компьютерных розеток профессионалам. Но тут выбирать придется самостоятельно. Вот почему так важно знать хотя бы несколько важных фактов об этом типе розеток.

Экранированные или неэкранированные?

Это первый вопрос, который приходит в голову после чтения постов и мнений на многих форумах. Фактически, большинство компьютерных розеток на польском рынке неэкранированы. Это правда, что экранирование сигнальных кабелей влияет на качество передаваемого сигнала и позволяет получить сигнал без искажений.

Однако, в домашних условиях неэкранированные розетки зарекомендовали себя очень хорошо.

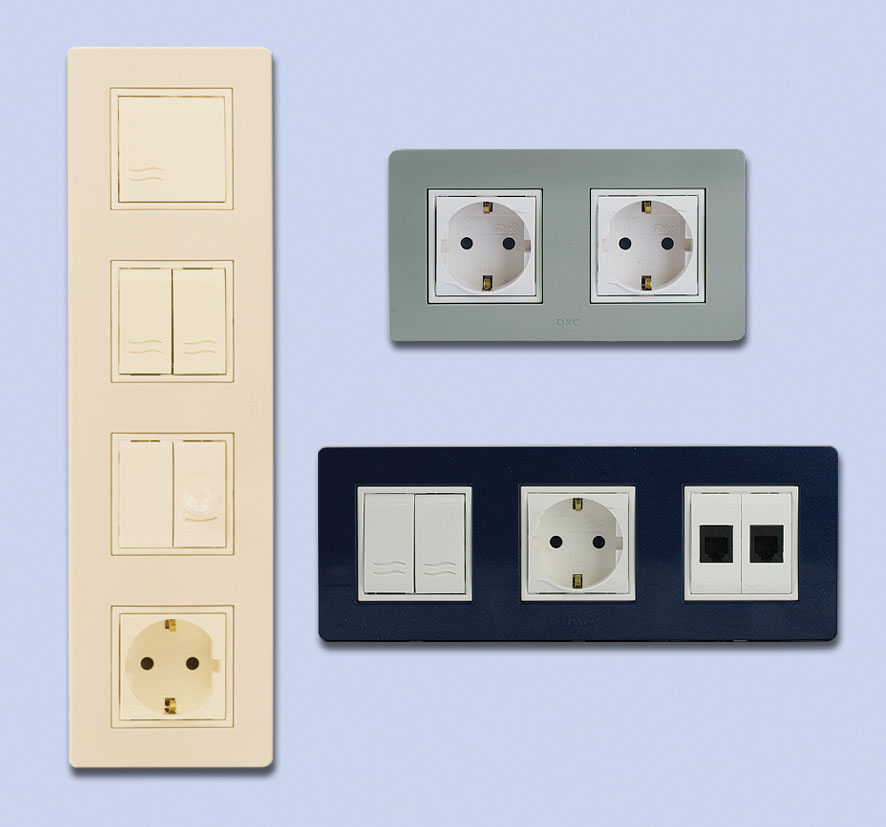

Одинарные или двойные?

Хотя с технической точки зрения установка двух одинарных розеток рядом друг с другом мало чем отличается от установки одной двойной розетки, эстетика такого решения важна. Двойные компьютерные розетки позволяют подключать к компьютерной сети два устройства, например, компьютер и принтер.

Также стоит помнить, что можно установить телефонно-компьютерные розетки, которые на первый взгляд очень напоминают двойные интернет-розетки.  Они позволяют подключить аналоговый телефон или компьютерный модем к телефонной розетке. У них предусмотрены разъемы RJ11 и RJ45.

Корпуса розеток типа Keystone –  что это такое?

Многие производители также предлагают корпуса для розеток типа Keystone, в которые можно установить необходимые нам модули. Предложение компании OSPEL включает в себя компьютерные розеточные модули категорий от 5E до 6AE компаний MMC, MOLEX и FMT, экранированные и неэкранированные.

Кроме того, мы также может предложить следующие розеточные модули: телефонные, антенные, HDMI, USB и аудио-розетки. Корпуса розеток типа Keystone доступны в прямой версии с экранами или без них, а также в наклонной версии.

Высокий стандарт, высокое качество

При поиске компьютерной розетки следует обращать внимание, относятся ли они к стандарту категории 5/5e/6/6e/6ae. Кроме того, известные производители электронного оборудования, такие как OSPEL, позаботятся о том, чтобы продукт содержал четкие инструкции по установке. Сама розетка также имеет зажим, чтобы кабели оставались на месте во время установки и использования.  Качество — это также материал изготовления и гарантийный срок. Чем он дольше, тем больше производитель уверен в своем товаре.

Приглашаем вас связаться с нашими торговыми представителями и авторизованными точками продаж.

Какую тв розетку выбрать и чем отличаются простые, проходные и оконечные —

  • Подробно про ТВ-розетки
  • Как подключить TV/SAT розетку
  • Как подключить тв розетку
  • Подключение ТВ розетки: схемы монтаж Легранд
  • Как установить и подключить ТВ-розетку
  • — интернет-магазины и отзывы на антенное гнездо для телевизора на AliExpress
  • Как установить телевизионную антенну
  • для антенного гнезда TV / RF
  • Типы ТВ-антенн / спутниковых розеток и настенных панелей
  • 3 Лучший телевизионный антенный усилитель 2020
    • Топ-3 лучших усилителей для телевизионных антенн
      • 1. 1byone OUS00-0184 — Лучшая домашняя усиленная HDTV-антенна
      • 2.Winegard LNA-200 Boost XT HDTV предусилитель — лучший усилитель цифровой телевизионной антенны нужно обновить антенну на более современную. Разработанные и спроектированные специалистами по антеннам Winegard, эти передовые усилители оснащены новейшими технологиями, которые устанавливают совершенно новый стандарт для усилителей цифрового телевидения. LNA 200 — отличный предусилитель, и, насколько я могу судить, предусилитель HDP 269 будет более чем адекватной заменой Winegard AP 8700. Winegard утверждает, что так будет не так склонен к перегрузке мощными сигналами, предусилитель Increase имеет более значительную емкость входного сигнала по сравнению с AP 8700. Вы можете эффективно усилить доступные антенные сигналы, часто ослабляемые длинными коаксиальными кабелями или несколькими телевизорами, добавив к вашей антенной системе антенный предусилитель. Предусилитель может быть использован для усиления входящих сигналов с удаленных ОВЧ / УВЧ.
        Сигнал, принимаемый антенной, который делает ее значительно более мощной к тому времени, когда он достигает предусилителя, будет усиливать сигнал вашего телевизора. Кроме того, он помогает поддерживать мощность сигнала при его прохождении по коаксиальному кабелю.Сигналы, принимаемые вашей телевизионной антенной, становятся хуже, чем дальше путешествие, тем слабее становится сигнал, а также они проходят по коаксиальному кабелю. В случае, если ваши местные радиостанции не передают ярких знаков или вы не живете рядом с вещательными станциями, предусилитель практически необходим, если вам нужно получить четкий сигнал к тому времени, когда он достигнет вашего телевизора, получите его! Winegard LNA-200 стоит своих денег. Проверить цену на Amazon 3.Channel Master CM-7777 — Лучшая внешняя усиленная HD-антенна
    • Заключение
  • FTE Maximal APS 75 Surface Box для ТВ розеток

Подробно про ТВ-розетки

Когда в квартире или в частном доме планируется ремонт, рекомендуется подумать об установке телевизионных розеток, если их не было ранее.

Они не только обеспечат качественный сигнал, но и позволят сохранить эстетичность комнаты.

Несмотря на то, что декоративная рамкаТВ-розетки очень напоминает обычную, это все-таки другое устройство. К нему подключается не вилка от приборов, а антенна от телевизора. Если хотите получить качественный сигнал ТВ, то установка такой розетки дома является обязательной.

Что такое телевизионная розетка, зачем она нужна

ТВ-розетка — устройство, которое позволяет подключить телевизор к кабельной, спутниковой или радиосети. У многих может возникнуть вопрос, зачем тратить свое время, сверлить отверстия в стене, а потом ставить этот прибор, если антенну можно подвести сразу к технике. Если сделать так, то провод будет болтаться, портить внешний вид комнаты.  Розетка, предназначенная для ТВ-кабеля

, позволяет скрыть его в стене, под плинтусом. К тому же данный прибор дает возможность подключить к сети сразу несколько устройств, делает сигнал более качественным.

Разновидности, конструкция и принцип работы

Современные розетки под ТВ позволяют подключиться сразу к кабельной (TV), спутниковой (SAT) и радиосети (FM).  Для подсоединения телевизионного кабеля устройство оснащено пружинным или винтовым клеммным контактом.  Также в конструкции имеется специальная скобка, которая нужна для экранирующей оплетки.

В зависимости от функционального предназначения и принципа работы электромонтажное оборудование для телевизора подразделяется на следующие типы:

  • проходная ТВ-розетка. Необходима для подключения сразу нескольких телевизоров. Это становится возможно благодаря разделению сигнала между устройствами. Принцип работы заключается в подведении антенного кабеля к прибору и отходе от него других к телевизорам;
  • одиночная. Самый простой тип, позволяет подключать телевизор через сплиттер или краб от единственной антенны;
  • конечная. Необходима для создания качественной сети, состоящей сразу из нескольких телевизионных розеток. Сигнал от этого не будет хуже.

Чаще всего розетки бывают комбинированными и предназначаются сразу для спутникового и кабельного телевидения, радиосети. SAT работает на частоте 95-2400 МГц, TV — 5-862 МГц, FM — 87,5-108 МГц.

ТОП лучших встраиваемых TV-розеток

Если сомневаетесь в выборе лучших устройств для подключения телевизора, специалисты интернет-магазина Electrotorg.ru рекомендуют обратить внимание на одинарные или двойные ТВ-розетки французских производителей Legrand, Schneider Electric и российских — TDM, Эра.

Приобрести телевизионные розетки можно в интернет-магазине Electrotorg.ru, где также в большом ассортименте представлено электромонтажное оборудование, в т.ч. соединительные кабели для подведения к технике и сплиттеры. Все изделия обладают высоким качеством, выполнены согласно всем нормам и правилам, являются абсолютно безопасными.

ИП Баронкина Арина Юрьевна

ИНН 504414671364

ОГРНИП 319508100085916

Адрес: 125430, Москва, ул. Фабричная, дом 6, стр. 2

Как подключить TV/SAT розетку

Довольно много вопросов от читателей поступает именно про подключение TV SAT розеток. Виной тому существование несколько возможных способов подключения и схем проводки до таких розеток и соответствующие различия в механизмах.

Зачастую, чтобы избежать сложностей при монтаже тв/сат розетки, достаточно просто правильно её выбрать.  Давайте разбираться во всём по порядку.

Первое, что необходимо знать о любых тв розетках, в том числе и о их модификациях, таких как tv/sat и tv/fm/sat, это то, что

они бывают оконечные и проходные.

Проходные тв-розетки – как следует из названия, подключаются шлейфом, т.е. сначала кабель от источника сигнала идёт к первой розетке, от неё ко второй, затем к третьей и т. д. последней в этой схеме ставиться оконечная розетка. Соответственно у них два разъема для подключения антенного кабеля — вход и выход.

Оконечные же тв-розетки – подключаются по схеме «звезда», когда от источника сигнала, до каждой розетки проложен независимый кабель.

Как вы поняли, выбор типа используемых тв-розеток, полностью зависит от схемы проводки до них, если «звезда» – ставятся оконечные, если шлейф – «проходные»

(кроме последней, которая как вы помните, концевая).

При выборе типа проводки «звезда» или «шлейф», руководствоваться в первую очередь необходимо минимизацией потерь.

Зачастую, в условиях обычной квартиры, лучше всегда использовать «звезду», и ставить везде оконечные розетки. В случаях же, когда кабельные трассы от источника сигнала до потребителя выполненные «звездой» получаются очень протяженными, лучше использовать «шлейф», так как потери (затухания) в этом случае, будут гораздо меньше, чем даст длинный кабель.

Теперь, что касается tv/sat-розеток, они кроме того, что бывают проходные и оконечные, так же делятся еще на два типа:

— С фильтром

— Без фильтра

К тв-sat розетке с внутренним диапазонным фильтром, подводится всего один кабель, по которому передаются одновременно и телевизионный сигнал и спутниковый, объединенные сумматором. Этот сигнал затем в розетке, с помощью фильтра (делителя), разделяется по частотам на оба штекера tv и sat. Поэтому, когда вы подключите к tv выходу телевизор, а к SAT спутниковый ресивер, они оба будут работать правильно, получая каждый, свой сигнал.

Розетки без фильтра – делителя не разделяют сигнал и к ним подключается два независимых коаксиальных кабеля, один, идущий от оборудования спутниковой тарелки, а другой от эфирной антенны.

Поэтому, чтобы не было проблем с подключением, правильно выбирайте тв/sat розетку. Само присоединение телевизионного кабеля к разъемам, ничем не отличается, от монтажа обычной тв-розетки. Очень подробно такое подключение мы описывали ЗДЕСЬ.

Узнать, к какому типу относится та или иная модель тв/сат розетки можно у консультантов электротехнического магазина или на сайте производителя.

Возможно, я буду вести небольшой список, конкретных моделей тв/сат розеток, разбитых по типам, чтобы вам проще было делать выбор в магазине, придя с конкретным артикулом. Если это действительно необходимо, пишите в комментариях к статье. Кроме того, если вы всё же столкнулись со сложностями с подключением, тоже смело пишите, постараюсь оперативно помочь.

Как подключить тв розетку

Чтобы разобраться в том, как подключить тв розетку, достаточно узнать общие, базовые принципы монтажа, которые позволят вам установить тв-розетку самому, любой конфигурации, от любого производителя.


В первую очередь, давайте рассмотрим, что из себя представляет телевизионный коаксиальный кабель, который в процессе монтажа и подсоединяется к телевизионной розетке.



Антенный кабель (показан на изображении выше), легко отличить от проводов другого типа обычно используемых в современной электропроводке и слаботочных сетях жилых домов и квартир. Круглый в сечении, он чаще всего состоит из:




1. Проводника. Внутренней токопроводящей медной жилы, по которой и передается сигнал.


2. Изоляции. Слоя, полностью состоящего из диэлектрического (токонепроводящего) материала, который разделяет проводники и выполняетфункцию каркаса, надежно фиксируя их положение относительно друг друга.


3. Экрана. Внешнего токопроводящего слоя, чаще всего выполненного в виде комбинации медной или алюминиевой оплетки и фольги.


4. Оболочки. Изоляционного слоя, который защищает провод от возможных негативных внешних воздействий (механических, тепловых и т.п.).

Таким образом, коаксиальный телевизионный кабель представляет собой конструкцию, главным элементом в которой является центральный проводник, именно по нему передается телевизионный сигнал. Немаловажен и экран, защищающий от помех – электромагнитных полей, оказывающих влияние и вызывающих искажения.


Именно эти два элемента и требуют непосредственного подключения к телевизионной розетке. При этом, в зависимости от производителя, конструкции механизмов, способы и методики подключения антенного кабеля к тв розетке могут несколько различаться.




Давайте рассмотрим установку и подключение нескольких основных типов тв розеток от таких мировых лидеров в производстве электроустановочного оборудования как Legrand, ABB и Busch-Jaeger.


Наиболее наглядной и показательной в плане установки, на мой взгляд, является встраиваемая тв розетка ABB Busch-Jaeger серии Basic 55.


Механизм которой максимально прост, он состоит из:

1. Суппорта

2. Лицевой панели

3. Печатной платы


При этом самый главный элемент – печатная плата, к которой и производится подключение коаксиального антенного кабеля, не имеет никаких электронных компонентов. С лицевой стороны на ней расположен разъем, для подключения тв кабеля.






А на тыльной стороне находятся только крепежи для кабеля.





Подключение заключается в установке сигнального проводника телевизионного кабеля в центральной клемме розетки и фиксации экрана скобой, как показано на изображении ниже.



Важно правильно подготовить к установке антенный провод. При этом обычно снимается внешняя оболочка, аккуратно собирается, скручивается экран (обычно оплетка, фольга убирается), оставляется часть внутренней изоляции, а с самого края все снимается до медной жилы проводника, на необходимую для подключения длину.


У модульного механизма ABB NIESSEN серии ZENIT, подключение выглядит иначе, но все же общий принцип сохраняется





Здесь центральный проводник телевизионного кабеля зажимается в соответствующей колодке тв розетки синим фиксатором, а защитный экран откидным креплением к корпусу.




Упростить процесс подключения попробывали инженеры компании Legrand. Их тв розетка, для серии электроустановочного оборудования Valena, разработана таким образом, чтобы максимально уменьшить количество действий при подготовке антенного кабеля к установке.





Здесь для подключения телевизионного кабеля, необходимо отстегнуть крышку, прикрывающую места соединения. Для этого достаточно аккуратно поддеть её отверткой, отстегнув тем самым фиксатор.





Как видите, для крепления центрального сигнального проводника антенного кабеля используется пружинная самозажимная клемма. А вот контакт экрана с корпусом тв розетки, осуществляется за счёт пластины, которая при установке входит под внешнюю оболочку кабеля, тем самым надежно прижимаясь к внешнему экранирующему проводнику.







При этом подготовка антенного кабеля, сводится к снятию всех лишних слоев, оставляя только центральный проводник. Особая подготовка экрана или изолятора не требуется.





Подсоединение телевизионного кабеля к механизму встраиваемой тв розетки Legrand Valena (Легран Валена), выглядит следующим образом.





В целом, общий принцип подключения сохраняется у всех тв розеток, независимо от производителя. Теперь, зная его, вы сможете подключить любую телевизионную розетку самостоятельно не зависимо от её конфигурации или строения. Главное правильно подключить центральную жилу-проводник, по которой идет сигнал, так, чтобы ни в коем случае не было контакта с проводником который экранирует (защищает от помех). Подготовка к монтажу антенного кабеля может различаться, но разобрав механизм розетки,  вы с легкостью сориентируетесь, какие действия требуются.

Довольно много вопросов поступает о подключении совмещенной TV/SAT розетки, поэтому чтобы вам избежать каких либо сложностей с монтажом, обязательно читайте наш материал — «Как подключить TV/SAT розетку»

Если же вы столкнулись с совершенно иной системой подключения тв розетки или просто,по какой-то причине, не получается выполнить монтаж, обязательно пишите в комментариях к статье, мы постараемся помочь!

Подключение ТВ розетки: схемы монтаж Легранд

Установка телевизионных розеток с обычными розетками имеет схожие черты. И в одном, и в другом случае применима одинаковая конфигурация подрозетника. Отличия – лишь в специфике монтажа. В статье расскажем про подключение ТВ розетки, рассмотрим подробные схемы.

Особенности и характеристика теле-розетки

Основным отличием теле-розетки от обычной – наличие винтового или пружинного вывода для подключения электрического кабеля телевизора. Дополнительный зажим применим для контакта экранирующего оболочки. Розетки современные от ведущих производителей при монтаже не нуждаются в дополнительных манипуляциях по подготовке кабеля. При вставлении в гнездо электровывода, зажимы ТВ-розетки автоматически его зажимают, обеспечивая надежный контакт и высокое качество сигнала.

Телевизионная розетка состоит из:

  1. Корпуса, предназначенного для контакта с антенным кабелем.
  2. Наружной панели выполняющую функцию защиты. При подключении спутниковой антенны, ТВ- выводы производятся в разных расцветках, для того, что розетка гармонично вписалась в цветовую гамму интерьера.
  3. Сумматора, применяемого для совмещения нескольких разъемов:
  • разъем для радио-кабеля;
  • спутникового сигнала.
  1. Суппорт. Элемент конструкции для плотной фиксации вставленного провода в розетку.

Подключение розетки и проведение сигнала

Для преобразования сигнала используется элемент – сплиттер. Такое приспособление напоминает электрическую коробку и распределяет поступаемый сигнал. Сплиттер разделяет сигнал на нужное количество и передает по средствам связи на вывод телевизора.

Трехканальный разделитель (сплиттер), предназначающийся для приема телевизионного сигнала и распределения на три вывода

Проведение сигнала к теле-розеткам осуществляется двумя способами:

  1. Схема «звезда».

Принцип заключается в монтаже сплиттера, играющего роль распределителя сигналов, а также усилителя.

Изображение схемы «звезда» на примере подключения через сплиттер трех телевизоров

Данное приспособление монтируется на входе провода в жилом помещении, затем распределяется по потребителям. Теле-розетка часто монтируется таким способом, имеющего ряд преимуществ:

  • основной провод устанавливается в защищенном месте, что гарантирует его длительное и надежное использование;
  • устойчивый телесигнал;
  • распределённый сигнал поступает на каждое отдельное устройство без потери качества.
  1. Схема шлейфовая.

Принцип работы основан на использовании шлейфа при прокладке провода к ТВ розеткам. Затем от каждого вывода проводится разветвление на нужное количество теле-приборов. Читайте также статью: → «Как правильно установить и подключить розетку? Схемы подключения».

Изображение шлейфовой схемы, состоящей из четырех ТВ розеток и четырех телевизоров, на которые распространяется сигнал

Такая схема хороша тем, что позволяет сэкономить кабель, но при этом качество поступаемого сигнала будет лучше на первом приемнике, чем на последнем. Хотя в случае мощной силы сигнала, такая разница в изображении будет незначительная. Современные телевизоры оборудованы дополнительными усилителями сигнала, поэтому погрешности в изображении потребитель не заметит.

К минусам такого типа приема сигнала относятся:

  • поскольку в схеме присутствуют промежуточные и оконечная розетки, стоимость монтажа такой схемы выйдет больше, нежели «звезды»;
  • при разрыве вначале цепи, все последующие приемники не получают сигналов.

Обзор различных видов ТВ розеток

Каждый тип розетки относится к определенной схеме, самые основные виды указаны в таблице 1.

Таблица 1. Разновидности телевизионных розеток

НазваниеОписание
ОдиночнаяСамая простая разновидности теле-розеток. Применяется для подключения только одного вывода. Наличие специальных зажимов и клемм способствует надежному подключению. Уровень сигнала в данной разновидности составляет 1-4 дБ.
Проходная

Конструкция сложнее одиночной, правильный монтаж обеспечивает четкий прием сигнала для себя и последующих пользователей. В ее строение входят 2 разъема:

  • входящие;
  • отступающие.

Зажим производится при помощи винтовых зажимных клемм. Такой тип монтажа не является сложным выполнением.

При падении сигнала, ухудшение изображения происходит лишь на отступающем выводе. Для создания прохождения высокого качества изображения на всех выводах – устанавливаются фильтры для отраженных импульсов. Для снижения электромагнитных помех применяются специальные элементы сопротивления, имеющие резисторные либо емкостные типы.

ОконечнаяТакой тип ставится в шлейфовой схеме и используется, как конечный элемент. По внешнему виду напоминает тип розетки – одиночную. Если к такой разновидности теле-розетки подключить телевизор, то он будет давать сигналы отражения, проявляющиеся помехами либо иными несоответствиями на других участниках, включенных в цепь. Монтаж выполняют с применением несогласованного сигнала, таким образом будет снижена потеря электроимпульса.
Изображение внешнего вида одиночной телевизионной розетки, используемой для подключения ТВ-кабеля

Совет №1. При установке нескольких телевизионных устройств нужно обязательно применять проходную и оконечную ТВ розетки.

Изображение внешнего вида проходной телевизионной розетки, используемой для подключения 2-х ТВ-кабелейИзображение внешнего вида проходной телевизионной розетки, используемой для конечного подключения телевизионного провода

Совет №2. При покупке кабеля необходимо тщательно проверить его целостность. При транспортировке провод не должен заламываться и перегибаться. При нарушении вышеупомянутых критериев, теле-провод будет пропускать слабый сигнал.

Инструкция по подключению розетки

  1. Монтаж кабелей.

Провода соединяются между собой и коннектятся к телевизионным выводам. Используемые приспособления:

  • усилитель теле-импульса. Для усиления и улучшения изображения слабого поступающего сигнала;
  • разделитель ТВ провода. Сигнал от телеантенны подается на общий щит. Затем распределяется по всем потребителям;
  • теле-сигнальный сумматор. Устройство собирает и суммирует сигналы от разных частот и передает совокупный импульс через проводник на телевизор;
  • антенные штекера. Нужны для подключения провода телевизионного к розетке и телевизору. Антенные выводы соединяются между собой пайкой и создают прочное, экранированной соединение.
  1. Монтаж ТВ-розетки.

Перед установкой, нужно определить тип крепежа, который будет использоваться. По видам установки теле-розетки делятся:

Согласно выполняемых функций электрические выводы разделяются:

  • оконечные – для проведения телесигнала к одному телевизору;
  • проходные – используется для распространения сигнала с одного источника на телевизоры, входящие в общую схему.

Необходимые инструменты для монтажа розеток:

  • сама ТВ-розетка;
  • перфоратор;
  • отвертки разных видов;
  • крепежи;
  • приспособления для удаления изоляции.

Порядок монтажа прибора

  1. Выполняется в стене круглое отверстие. Размер должен совпадать с габаритами ТВ-розетки. Применяется ударная дрель либо перфоратор.
  2. Установка электро-розетки и фиксация ее саморезами и дюбелями.
  3. Аккуратно снимается изоляция с провода. При таких видах работ не нужно допускать повреждений основной жилы. В противном случае кабель может перегнуться и обломаться.
  4. Укрепление установленной розетки при помощи винтика.
  5. Закрепление внешней крышкой.

Теле-розетка готова к применению.

Подключение телевизора к теле-розетке

Соединение телевизионного кабеля с розеткой рассмотрим на примере ТВ электророзетки Schneider Electric.

  1. Нужно оставить выступающим 15-20 см провода антенны, выходящий из монтажного отверстия.
  2. Снимается внешний слой изоляции электрокабеля, при этом остается оплетка экранирующая и основная жила.
  3. Лицевая часть корпуса снимается, для доступности к прижимному винту. Ослабляется фиксатор, телекабель свободно входит в разъем розетки.
  4. Провод вставляется согласно стрелки на корпусе, зажимаем фиксатором. Фиксирование должны быть не очень сильным, чтоб конец кабеля не прогибался, но и разъем не должен болтаться.
  5. ТВ-розетка монтируется в коробку и закрепляется винтами. На последнем этапе – одевается защитная часть, происходит щелчок. Проверяется уровнем правильность установки. Монтаж теле-выхода окончен.

Проверка работоспособности прибора

Телекабель проверяется по таким причинам:

Порядок проверки:

  1. Отключается питания телевизора и вытаскиваются все электропровода. Если проверяется кабель коллективной антенны, в таком случае нужно проверить исправность со стороны наконечника, располагающегося в квартире. Такая схема не имеет разделителя, и очень трудно получить доступ к другому концу провода.
  2. Проверяется уровень сопротивления. Резистивность проверяется между штыревым и кольцевым выходами и значение должно быть не менее 20 Ом. Такую погрешность создает усилитель, находящийся в электрической схеме. В случае малой величины напряжения либо ее полного отсутствия, возрастает вероятность замыкания. Эти нюансы означают, что кабель пробит. Более надежная проверка осуществляется в случае доступности к двум концам кабеля.
  3. Подключение измерителя сопротивления. Вначале отключается шнур от всех электрических приборов. Затем измерительный элемент омметра подсоединяется к главной жиле и оплетке телекабеля. Измерительный прибор должен показать – значение бесконечности. После этого подключается омметр ко второму концу провода. Показания прибора должны быть близкая к нулю.
  4. Визуальная оценка целостности телевизионного проводника. Тестирование проводится на наличие внешних деформаций и повреждений. Далее подключается омметр с одного конца, с другого ставится перемычка. В случае наличия замыкания, перемычка не нужна.

Такой кабель также проверяется нажатием на него в некоторых участках, при этом показания измерителя сопротивления могут изменятся. После устранения всех дефектов, снимаются перемычки и отключается омметр. Проверка осуществляется подключением телекабеля к телевизору.

Возможные ошибки при заземлении

  1. Коробка распределения электропроводов после окончания ремонта выступает сверх лицевой части. Это нарушает целостность интерьера.
  2. Нерабочий разъем. Приходится использовать разветвитель с другой ТВ розетки для просмотра телевизора в данном месте.
  3. Выступающий каркас розетки, который плохо сам держится в подготовленной коробке и неплотно прижимает разъем электро-кабеля.
  4. Выбор материалов низкого качества. Их особенности:
  • провода с плохой изоляцией пропускают слабый сигнал, изображение на экране ухудшается;
  • повреждение изоляции.
  1. Установка делителей и телевизионных соединений в труднодоступных местах:
  • в стенах под штукатуркой;
  • в подвесных потолках;
  • за декоративной отделкой.

Часто задаваемые вопросы

Вопрос №1. Что такое ТВ розетка, имеющая обратную связь?

Это разновидность выводов, имеющих разъем для подключения телекабеля и вывод для радиопрограмм. Технические параметры указаны в таблице 2.

Таблица 2. Характеристики комбинированной розетки TV-FM

Вопрос №2. Сколько ДБ в телевизионных розетках?

  • у проходных – 10-30 дБ;
  • отраженные имеют – 10-20 дБ;
  • оконечные –1-4 дБ.

Вопрос №3. Как демонтировать плинтусную розетку?

Порядок действий:

  • отключение проводки;
  • откручивается винт, держащий каркас;
  • снимается защитная рамка;
  • убирается диск, служащий защитой от детей;
  • освобождаются жилы, откручиванием фиксирующих винтов;
  • снятие винтов фиксации.

Вопрос №4. Какую выбрать розетку фирмы Legrand?

Выбор зависит от количества применяемых теле-приборов. При использовании одного устройства – подойдет оконечная либо индивидуальная. Применяя телевещания и радио – TV-RD. Для спутникового ТВ, эфирных каналов и радио – TV-RD SAT.

Таблица 3. Технические характеристики мультимедийной модели

Оцените качество статьи:

Как установить и подключить ТВ-розетку

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В данной статье я расскажу Вам про установку и подключение ТВ-розетки серии Glossa от Schneider Electric (артикул GSL000191).

Слаботочные сети, как и силовые распределительные сети, необходимо прокладывать скрыто, дабы эти кабели не мешались под ногами и явно не бросались в глаза, пытаясь испортить законченный вид ремонта.

Если ранее слаботочным сетям уделяли не особо пристальное внимание и телевизионные кабели могли быть просто напросто проложены под ногами или вдоль плинтуса, то в современный век цифровых и информационных технологий слаботочных кабелей стало значительно больше — это и телевидение, и Интернет, и акустические системы, и системы умного дома, и пожарно-охранная сигнализация, и домофон, и видеонаблюдение, и т.п. Так что в любом случае необходимо позаботиться об их скрытой прокладке. Но речь в данной статье пойдет исключительно об телевизионных кабелях и розетках.

В моем примере телевизионный коаксиальный кабель марки RG-6U проложен скрыто по стенам и потолку в пластиковой гофрированной трубе диаметром 16 (мм).

Гофра крепится к основанию стен и потолка с помощью пластиковых клипс.

От слаботочного квартирного щита телевизионный кабель приходит непосредственно в подрозетник. Советую почитать подробную и наглядную статью про установку распределительного и слаботочного щитов в нишу стены.

Именно в этот подрозетник необходимо установить и подключить ТВ-розетку, чтобы в дальнейшем через нее можно было передавать сигнал от антенной сети на телевизор.

Вдаваться сейчас в подробности установки подрозетников я не буду, об этом на сайте имеется очень подробная и поясняющая статья — знакомьтесь: выбор, разметка и монтаж блока подрозетников в гипсокартонную стену.

Все электроустановочные изделия (розетки, выключатели, диммеры и т.п.) в квартире планируется устанавливать из серии Glossa от Schneider Electric и телевизионная розетка этому не исключение. ТВ-розетка серии Glossa имеет артикул GSL000191. Вот на ее примере я и покажу, как ее установить и подключить.

Внешний вид и габаритные размеры.

Устройство ТВ-розетки достаточно простое. Она состоит из внешней панели с F-разъемом, механизмом для подключения коаксиального кабеля и установочного суппорта для крепления розетки в подрозетнике.

Вот ее технические характеристики:

  • рабочая частота 5-862 (МГц)
  • входное и выходное сопротивление 75 (Ом)
  • затухание на отводе 1(dB)
  • степень защиты IP20 (читайте про расшифровку всех кодов IP)

Как видите, ослабление (затухание) сигнала на ответвителе составляет всего 1 (dB). Считаю это вполне хорошим показателем.

Т.к. розетка является оконечной (далее я поясню что это значит), то на плате внутри ее механизма подключен резистор номиналом 75 (Ом). Решил убедиться в этом, измерив помощью мультиметра его значение.

Как подключить ТВ-розетку

Итак, нам нужно подключить выведенный телевизионный кабель в подрозетнике к приобретенной ТВ-розетке.

В первую очередь нам необходимо снять внешнюю оболочку с кабеля на длину порядка 20-25 (мм). Изоляцию с кабелей круглого сечения я обычно снимаю с помощью своего ножа для разделки кабелей Weicon № S4-28.  Если интересно, то переходите по указанной ссылочке и знакомьтесь.

Регулирую глубину реза, затем обхватываю кабель с помощью ножа и выполняю поперечный разрез.

После этого выполняю продольный разрез вдоль кабеля — внешняя оболочка снята.

Экран в телевизионных кабелях встречается в нескольких исполнениях:

  • только алюминиевая фольга
  • алюминиевая фольга и поверх нее медная оплетка
  • только медная оплетка

В моем случае кабель имеет алюминиевую фольгу с медной оплеткой.

Да, кстати, если кабель имеет внешний диаметр менее 7 (мм), то алюминиевую фольгу и оплетку необходимо вывернуть поверх внешней оболочки кабеля, чтобы контакт между металлической крышкой ТВ-розетки и фольгой с оплеткой был достаточно плотным.

У нас как раз таки такой случай — внешний диаметр применяемого кабеля RG-6U составляет 6,5-6,6 (мм).

Теперь нам необходимо отвернуть алюминиевую фольгу с оплеткой назад на оболочку кабеля. Для этого я сначала из медной оплетки делаю косичку.

Затем укладываю косичку на внешнюю оболочку кабеля, а поверх нее заворачиваю фольгу. Получается примерно вот так.

Но учтите, что внутренняя сторона фольги имеет не проводящее покрытие, поэтому половинку отвернутой фольги необходимо изогнуть и вывернуть обратно токопроводящей стороной вверх, иначе у Вас не будет контакта с металлической крышкой телевизионной розетки. Косичку пока оставим в таком положении.

Теперь берем ТВ-розетку, откручиваем крепежный винт на крышке и открываем ее вверх.

Теперь нам необходимо отступить небольшое расстояние от края фольги, примерно 2 (мм), и снять изоляцию с центральной жилы кабеля. Центральная жила должна быть зачищена на длину порядка 7-8 (мм), лишнее отрезается.

Затем необходимо вставить центральную жилу кабеля до упора в клемму телевизионной розетки и затянуть винт.

Здесь прошу обратить внимание на то, что оставшуюся косичку я уложил поверх алюминиевой фольги.

Обратите внимание на отсутствие замыкания фольги и волосинок оплетки кабеля на центральную жилу!

Далее необходимо закрыть металлическую крышку розетки и затянуть ее крепежным винтом, тем самым прижав ее прямо к алюминиевой фольге и оплетке телевизионного кабеля.

Контакт между металлической крышкой розетки и алюминиевой фольгой с оплеткой получается достаточно плотным. Для наглядности я даже рассоединил его, чтобы убедиться в этом.

А теперь осталось установить ТВ-розетку в подрозетник.



Установка ТВ-розетки

Здесь все просто, телевизионная розетка  устанавливается с помощью двух распорных лапок и фиксируется дополнительно двумя крепежными саморезами.

И уже по традиции, уровень установки ТВ-розетки я проверяю с помощью своего карманного уровня электрика Stabila Pocket Electric.

Под общей рамкой здесь еще будут установлены две силовые розетки и компьютерная розетка RJ-45 (кат. 5е). Об установке и подключении компьютерной розетки я напишу отдельную статью, так что подписывайтесь на рассылку сайта, чтобы быть в курсе выхода новой статьи.

Вот так в итоге получилось.

Прошу обратить внимание на то, что подрозетники и механизмы перевернуты на 90°. Это было сделано по причине того, что в продаже не нашлось 4-постовой вертикальной рамки, поэтому была применена горизонтальная, но при этом все механизмы пришлось перевернуть на 90°. Ничего критичного в этом нет, ведь это же не выключатели, которыми в таком случае было бы не удобно пользоваться, а розетки и разницы особой нет в том, как подключать в них вилку, перевернув или нет. Да и в конце концов данный блок вообще будет спрятан за телевизором.

Теперь осталось изготовить перемычку, соединяющую ТВ-розетку с телевизором, но это тема уже отдельной статьи.



Схемы подключения ТВ-розеток

Если у Вас всего один телевизор в доме, то здесь все просто. Используется одиночное (индивидуальное) подключение ТВ-розетки.

Но в настоящее время один телевизор в доме — это уже редкость. Как минимум, граждане устанавливают телевизоры в зале, в детской, на кухне и т.д. Соответственно, встает вопрос о схеме их подключения.

Лично я сторонник того, чтобы телевизионные кабели прокладывать не шлейфом от одной ТВ-розетки к другой, как это многие делают, а чтобы с вводного слаботочного щита от разветвительного устройства (сплиттера) на каждый телевизор шел свой отдельный кабель. Такое соединение называется параллельным или «звездой».

При такой схеме будет гораздо меньше затухания телевизионного сигнала, а также значительно улучшается надежность всей слаботочной сети. Например, при повреждении одного из отходящих телевизионных кабелей, другие телевизоры продолжат работать в штатном режиме. Правда при этой схеме идет перерасход кабеля, но как говорится, за все нужно платить.

Ну и третья схема — это подключение ТВ-розеток в линию, или другими словами, шлейфом.

При подключении ТВ-розеток шлейфом, кабель со слаботочного щита идет сначала на телевизионную розетку №1, от нее уходит на телевизионную розетку №2 и т. д. Обратите внимание, что при использовании такой схемы необходимо применять проходные ТВ-розетки, но при этом последняя розетка всегда должна быть оконечной. Чуть ниже я объясню, чем они отличаются.

При использовании данного способа подключения идет экономия телевизионного кабеля, но при этом идет будет некоторое ослабление сигнала. Если на первой ТВ-розетке сигнал будет сильным, то к последней он будет чуть слабее. На самом деле это и не совсем критично, т.к. входной сигнал кабельного телевидения изначально достаточно мощный, да и практически все современные телевизоры обладают функцией автоматического усиления и регулирования сигнала.

Из недостатков данного метода можно отметить то, что при пропадании контакта или повреждении кабеля до первой ТВ-розетки перестанут работать и остальные.

Типы телевизионных розеток

Напомню, что всего существуют одиночные (их называют еще простыми), оконечные и проходные ТВ-розетки. Это Вы уже успели заметить по обозначениям на вышеприведенных схемах.

Одиночная (простая) ТВ-розетка имеет ту же конструкцию, что и оконечная, только в ее составе нет внутреннего резистора номиналом 75 (Ом). Таким образом, качество передаваемого сигнала будет одинаковым, но при условии, что в каждую из розеток будет включен телевизор.

В случае с одиночной розеткой, при не подключенном к ней телевизоре могут наблюдаться помехи и искажения изображения на других телевизорах, если те подключены по схеме «звезда». Это возникает из-за того, что у одиночной розетки сопротивление линии выравнивается за счет сопротивления подключенного телевизора. Оконечные ТВ-розетки, как Вы уже убедились в начале статьи, имеют встроенный резистор, равный волновому сопротивлению линии 75 (Ом), и им подобные манипуляции не страшны.

Тем не менее я всегда рекомендую приобретать именно оконечные розетки, ведь не факт, что после завершения ремонта у Вас будут сразу приобретены и установлены все телевизоры в доме или квартире.

Проходные ТВ-розетки имеют два зажима (вход и выход). К ним подключается приходящий кабель, а дальше имеется разъем для подключения отходящего кабеля на другую ТВ-розетку. Иногда этот разъем объединен в один разъем, но это все зависит от конкретного производителя.

Правда вот у проходных розеток затухание на отводе составляет порядка 4 (dB), что значительно больше , чем у оконечных розеток, а значит при каждой последующей установленной проходной розеткой сигнал будет все больше и больше уменьшаться. Но как я уже говорил, это на самом деле не так и критично.



Дополнение

В конце статьи решил сделать небольшое дополнение по теме установки ТВ-розеток.

Конечно же, установленная ТВ-розетка смотрится очень красиво и аккуратно.

Но в последнее время вместо установки ТВ-розеток стали активно применять специальные суппорта и выводить ТВ-кабель непосредственно на телевизор, оставляя соответствующий запас кабеля порядка 1 (м).

В таком способе безусловно есть свои преимущества. Во-первых, нет необходимости приобретать ТВ-розетку. Во-вторых, нет необходимости в изготовлении перемычки, которая будет соединять ТВ-розетку с телевизором. В-третьих, нет лишнего соединения, из-за которого может вдруг ухудшиться сигнал.

Данный способ вполне имеет право на жизнь, ведь в любом случае запас провода не будет виден, т.к. эти розетки, как правило, устанавливаются непосредственно за телевизором.

Но и здесь имеется несколько вариантов исполнения.

Первый вариант — это приобрести специальные кабельные выводы, в которых имеется возможно зафиксировать кабель в подрозетнике и вывести необходимый запас.

Но дело в том, что такие суппорта имеют стоимость, соизмеримую с ТВ-розеткой, а может быть и еще дороже, к тому же не каждый производитель выпускает подобные аксессуары. Вот например, у серии Glossa от Schneider Electric подобных аксессуаров не выпускается, они имеются только у серий Sedna и Odace.

Второй вариант — это приобрести специальные заглушки. Они по стоимости гораздо дешевле, чем кабельные выводы. В заглушке высверливается отверстие и выводится ТВ-кабель.

И опять же сталкиваемся с ситуацией, что у серии Glossa от Schneider Electric подобных аксессуаров тоже нет, они имеются только у серий Unica, Sedna и Odace.

Третий вариант — совсем бюджетный вариант, это вообще ничего не устанавливать в этот подрозетник. Ведь это место в любом случае будет скрыто от глаз за корпусом телевизора.

Выбирайте вариант по своим вкусам и возможностям!

Как видите, в подключении телевизионной розетки нет ничего сложного. Общий принцип подключения ТВ-розеток сохраняется в целом у всех производителей. Центральную жилу необходимо подключить в соответствующий зажим или клемму, а экран и оплетку соединить с металлической крышкой, скобой или гибкой связью с печатной платой, к которой непосредственно припаян стандартный F-разъем.

Если кому-нибудь из Вас не хочется читать, то предлагаю посмотреть видеоролик по материалам статьи:

Что такое материнская плата?

Материнская плата — это печатная плата (PCB), которая создает своего рода основу, позволяющую различным компонентам обмениваться данными, и которая обеспечивает различные разъемы для таких компонентов, как центральный процессор (CPU), графический процессор (GPU), память и хранения.Большинство компьютеров, производимых сегодня, включая смартфоны, планшеты, ноутбуки и настольные компьютеры, используют материнские платы, чтобы собрать все вместе, но единственный тип, который вы обычно покупаете, — это те, которые предназначены для настольных ПК.

Глядя на материнскую плату сверху вниз, вы увидите набор схем, транзисторов, конденсаторов, слотов, разъемов, радиаторов и многого другого, которые объединяются для маршрутизации сигналов и питания по ПК и позволяют подключать все требуемые компоненты.Это сложный продукт, и многие технические детали выходят за рамки данного руководства. Однако некоторые из этих деталей важны для вашего решения о покупке, и мы опишем их для вас ниже.

Выбирая подходящую материнскую плату, вы должны убедиться, что она отвечает вашим потребностям как сегодня, так и завтра. Если вы знаете, что никогда не захотите модернизировать свой компьютер сверх его первоначальной конфигурации, вы можете выбрать материнскую плату, которая обеспечивает именно то, что вам нужно для запуска и работы.Но если вы считаете, что позже захотите расширить свой компьютер, вам нужно убедиться, что ваша материнская плата будет поддерживать ваши потребности по мере их роста.

Платформа

Возможно, первое решение, которое нужно принять, это какой ЦП вы хотите использовать в качестве «мозга» вашего ПК, что означает выбор между двумя компаниями: Intel и AMD. Оба предлагают процессоры, начиная от вариантов начального уровня, достаточно хороших для просмотра веб-страниц, производительности и недорогих игр, вплоть до сверхмощных монстров, которые могут разрывать проекты редактирования видео и запускать самые требовательные современные игры с высокой частотой кадров ( фпс).

Обе компании постоянно обновляют свои продукты, поэтому эта информация может очень быстро устареть. Однако на момент написания этого руководства Intel использовала процессоры девятого поколения, а AMD недавно представила свою архитектуру Zen 2, в ближайшее время ожидается Zen 3 и процессоры Ryzen третьего поколения. Какой из них подходит именно вам, будет зависеть от ваших потребностей, например, от того, больше всего вас беспокоят приложения, которые могут использовать несколько процессорных ядер (что может отдавать предпочтение процессорам AMD Ryzen), или вы больше всего беспокоитесь об играх, которые выигрывают от самого быстрого одноядерного процессора. — производительность ядра (что может быть преимуществом для процессоров Intel Core).

После того, как вы решили, какой ЦП лучше для вас, вам нужно выбрать материнскую плату, которая использует правильный сокет и правильный набор микросхем . По сути, сокет процессора — это механизм, с помощью которого процессор прочно крепится к материнской плате. Набор микросхем — это программное и аппаратное обеспечение материнской платы, которые объединяются для обеспечения связи всех различных компонентов.

Сокеты и чипсеты, которые необходимо знать

Вот самые важные сокеты и чипсеты на сегодняшний день:





поколения
Розетка Поддерживаемые процессоры Чипсеты
ЛГА 1200 10 -го поколения Intel Core Озеро Комет (10 -поколение): Z490
ЛГА 1151 8 -го -го и 9-го -го -го поколения Intel Core  Coffee Lake (8 -поколение): h410, B360, h470, Q370, Z370
Coffee Lake (9 -поколение): Z390, B365, B360
LGA 2066 Скайлейк-Х/Каби-Лейк Х Х299
STRX4 3 rd AMD Ryzen Threadripper ТРС40
STR4 AMD Ryzen Threadripper Х399
АМ4 AMD Ryzen, 7 -го -го поколения A-серии и Athlon А300, А320, Б350, Б450, Х370, Х470, Х570

Не так важно понимать все, что входит в создание набора микросхем, но очень важно понимать, что вам нужно выбрать материнскую плату с правильным набором микросхем и правильным сокетом для процессора, который вы планируете приобрести.Также важно знать, что разные наборы микросхем поддерживают разные комбинации компонентов, таких как ОЗУ, графические процессоры и другие.

Когда вы проводите исследование и сравниваете материнские платы, вам нужно убедиться, что все, что вы хотите сделать, поддерживается. Если вы используете инструмент сравнения Newegg, вы можете получить представление о том, какая материнская плата лучше всего подходит для вашего нового ПК.

Форм-фактор Материнские платы

бывают разных размеров, а это означает, что у вас есть некоторая гибкость при сборке ПК в соответствии с вашим окружением.Если у вас много места, вы можете использовать полноразмерный корпус Tower, а если вы собираете ПК для домашнего кинотеатра (HTPC), который предназначен для размещения под телевизором в гостиной, то вам, вероятно, понадобится гораздо меньший корпус. кейс.

Вот почему материнские платы бывают разных размеров или форм-факторов, и эти стандарты определяют не только размер материнской платы, но и количество различных компонентов, которые она поддерживает. В последнем есть вариации, но, вообще говоря, чем больше физический размер материнской платы, тем больше компонентов она будет поддерживать.Не все корпуса поддерживают все форм-факторы, поэтому вам нужно убедиться, что ваша материнская плата и корпус совпадают.

Форм-факторы материнских плат, которые необходимо знать

Ниже приведены несколько наиболее популярных форм-факторов и их наиболее распространенные характеристики:

Мини-ITX МикроАТХ АТХ
Размер 9,0 х 7,5 дюймов 9,6 х 9,6 дюйма 12 х 9,6 дюйма
Слоты расширения 1 4 7
ОЗУ DIMM DIMM DIMM
Слоты ОЗУ 2 До 4 До 8
Графические процессоры До 1 До 3 До 4
Порты SATA До 6 До 8 До 12

Это общие рекомендации для некоторых наиболее распространенных форм-факторов материнских плат.Их больше, и они различаются по своим возможностям. Самое главное — решить, какого размера ПК вы хотите собрать или купить, сколько компонентов вы хотите настроить сейчас и в будущем, а затем выбрать форм-фактор материнской платы, который наилучшим образом соответствует вашим потребностям.

Варианты расширения материнской платы
Материнские платы

могут подключать различные компоненты в дополнение к ЦП, включая графические карты, звуковые карты, сетевые карты, устройства хранения и соединения, а также множество других.За прошедшие годы появилось много видов портов расширения, но, к счастью, все стало намного проще. Сегодня вы в основном будете иметь дело с портами Peripheral Component Interconnect Express (PCIe), а некоторые материнские платы также имеют слоты PCI для устаревших устройств.

PCIe — это самый важный порт, который вы сегодня будете использовать для подключения большинства компонентов. Существует четыре размера слотов PCIe, и последним широко используемым стандартом является PCIe 3.0, причем PCIe 4.0 доступен на новейших платах, совместимых с Ryzen и Intel Comet Lake.Эти четыре размера определяют как пропускную способность соединения, так и его размер — вам нужно убедиться, что у вас достаточно слотов расширения и что они имеют правильный размер для поддержки всех ваших текущих и будущих потребностей.

Доступны четыре размера слотов: x1, x4, x8 и x16, причем x4 и x16 являются наиболее распространенными. Материнские платы сильно различаются по количеству слотов, которые они включают, а также по их расположению. Вы должны быть уверены, что у вас достаточно слотов и что вокруг них достаточно места для размещения всех необходимых компонентов.

Поддержка графического процессора

Всем ПК нужен способ вывода информации в визуальном формате, который мы, люди, можем использовать. Проще говоря, это означает отображение изображений на мониторе. Компонент, который выполняет эту функцию на обычном ПК, — это графическая карта или графический процессор, и вам необходимо убедиться, что ваша материнская плата поддерживает тот тип графического процессора, который вам нужен для предполагаемого использования.

Некоторые процессоры Intel Core поставляются со встроенными графическими процессорами, которые позволяют отображать выходные данные на мониторе, а у AMD есть собственная версия того же самого устройства, которое называется ускоренным процессором (APU), объединяющим ЦП и ГП в одном корпусе.Это относительно маломощные графические процессоры, которые отлично подходят для обычных задач по повышению производительности, но поддерживают только менее требовательные к графике игры (например, киберспортивные игры).

Если вам нужен более мощный графический процессор для игр или более ресурсоемких приложений, таких как редактирование видео, которые могут использовать графический процессор для более быстрой обработки, вам, скорее всего, понадобится автономный графический процессор. В этом случае вам нужно помнить, какие типы графических процессоров вы можете подключить к своей материнской плате, и даже сколько графических процессоров может поддерживать ваша материнская плата.

Подключение графических процессоров

Сегодня большинство графических процессоров подключаются через слоты PCIe, и большинство из них используют слоты PCIe x16. Кроме того, большинству современных графических процессоров требуется PCIe 3.0 или более поздней версии. Последним требованием является ширина, доступная для каждого слота PCIe, а для многих графических процессоров требуется ширина двух слотов. Это может заблокировать некоторые слоты x1 PCIe и сделать их недоступными, что нормально, если вас это не удивляет. Обратите внимание, что некоторые графические процессоры могут использовать только 75 Вт мощности, обеспечиваемой слотом PCIe, но большинству графических процессоров требуется больше энергии через шестиконтактные или восьмиконтактные разъемы от достаточно мощного источника питания.

Таким образом, выбирая материнскую плату, вы должны убедиться, что она обеспечивает правильный тип слотов PCIe. Это означает тщательную проверку спецификаций графического процессора и сравнение их со спецификациями материнской платы. Если вы хотите подключить два или более графических процессора, называемых «Scalable Link Interface» или SLI от NVIDIA и Crossfire от AMD, вам потребуются два доступных слота PCIe и совместимая материнская плата.

Мы еще раз подчеркнем это, потому что это очень важно: обязательно сравните требования к графическому процессору с тем, что может обеспечить ваша материнская плата, чтобы убедиться, что все будет правильно сочетаться друг с другом.В этом практическом руководстве мы не обсуждаем особенности блока питания, но вы также должны убедиться, что выбрали блок питания, который может удовлетворить потребности вашего графического процессора при полной нагрузке вместе с остальными вашими компонентами.

ОЗУ

Вашему процессору необходимо место для хранения информации, пока ваш компьютер включен и работает. Это называется «оперативной памятью» или оперативной памятью, и сегодня ПК обычно оснащены как минимум 4 ГБ оперативной памяти. Сколько оперативной памяти вам нужно для вашего собственного ПК, зависит от того, как вы планируете его использовать, и 8 ГБ, как правило, являются безопасной рекомендацией для большинства более легких пользователей, а 16 или более ГБ — хорошим выбором для более тяжелых пользователей.

Сегодняшняя оперативная память подключается к материнской плате через прямоугольный слот, названный в честь используемого сегодня типа оперативной памяти: двухрядный модуль памяти (DIMM). Количество слотов DIMM на материнской плате определяет, сколько оперативной памяти вы можете добавить, и чаще всего оно варьируется от двух до восьми слотов. Вы можете добавлять по одному модулю ОЗУ за раз, но вы получите наилучшую производительность, если будете устанавливать ОЗУ согласованными парами.

Емкость

варьируется от модулей DIMM емкостью 1 ГБ до модулей DIMM емкостью 128 ГБ, последние из которых чрезвычайно дороги и обычно приобретаются для использования в серверах.Большинство потребительских ПК будут оснащены в общей сложности от 4 ГБ до 64 ГБ, а оперативная память обычно приобретается в наборах из двух или четырех модулей DIMM. Например, если вы хотите оснастить свой ПК 16 ГБ ОЗУ, вы обычно покупаете комплект с двумя модулями DIMM по 8 ГБ или четырьмя модулями DIMM по 4 ГБ.

Когда вы выбираете материнскую плату, убедитесь, что она имеет достаточно слотов, может поддерживать всю оперативную память, которую вы когда-либо планировали настроить, и что она может поддерживать самую быструю оперативную память, которую вы захотите купить. В то же время вы захотите подумать о том, как купить оперативную память.Например, если вы хотите начать с 8 ГБ ОЗУ, а затем увеличить ее до 16 ГБ, а ваша материнская плата имеет четыре слота DIMM, вам следует начать с комплекта из двух модулей DIMM по 4 ГБ, а не с комплекта из четырех модулей DIMM по 2 ГБ, поскольку это позволит вам добавить еще один комплект позже и не остаться с неиспользуемой оперативной памятью.

Хранение

Чтобы использовать компьютер, вам нужно где-то хранить операционную систему, приложения и данные, когда питание отключено. Сегодня это означает выбор между жестким диском (HDD) с вращающимися пластинами, на которых хранятся данные, и твердотельными накопителями (SSD), которые хранят данные в гораздо более быстрой флэш-памяти.Жесткие диски, как правило, дешевле для большего объема памяти, в то время как твердотельные накопители дороже, но обеспечивают дополнительную скорость и отлично подходят для хранения операционной системы и приложений.

Есть несколько основных разъемов для хранения данных, которые следует учитывать при покупке материнской платы. Это включает в себя как типы соединений, так и количество соединений, которые у вас будут для добавления хранилища на ваш компьютер. Некоторые из этих связей являются внутренними, а некоторые — внешними.

В настоящее время наиболее распространенным подключением к хранилищу является последовательный интерфейс ATA или SATA.SATA находится в третьей версии, а SATA 3.0 — это соединение, обеспечивающее скорость передачи до шести гигабит в секунду (Гбит/с). Это соответствует скорости чтения и записи до 600 мегабайт в секунду (600 МБ/с) для твердотельных накопителей SATA и обычно значительно меньше 150 МБ/с для чтения и записи для жестких дисков.

Вы можете купить как HDD, так и SDD, поддерживающие соединения SATA 3.0, а материнские платы могут содержать несколько портов SATA. Существуют варианты SATA 3.X, которые обеспечивают более высокие скорости и немного другие соединения, включая версию SATA 3.2, который использует форм-фактор M.2.

Все более распространенным типом подключения к хранилищу является NVM Express или NVMe, который подключается через шину PCIe. Это более новый протокол, предлагающий увеличенную пропускную способность, меньшее энергопотребление, меньшую задержку и другие преимущества. Обычные сегодня твердотельные накопители NVMe могут обеспечить теоретическую скорость чтения более 3 ГБ/с и записи 1,5 ГБ/с. Твердотельные накопители NVMe бывают двух форм-факторов: карты, которые подключаются к слотам PCIe, и компактные версии, которые подключаются к соединениям M.2.

Маленький SSD и большой HDD

Как и в случае со многими другими компонентами, описанными в этом практическом руководстве, при выборе подходящего хранилища учитывается множество факторов.Одной из распространенных тактик является покупка относительно небольшого твердотельного накопителя для операционной системы и приложений, что обеспечивает значительно более высокую производительность, а затем более крупные жесткие диски для хранения больших объемов данных, таких как фотографии и видео.

Какое бы хранилище вы ни выбрали, вы должны убедиться, что ваша материнская плата поддерживает ваши потребности сейчас и в будущем. Это требует тщательного изучения спецификаций материнской платы, чтобы убедиться, что к ней можно подключить все хранилище, которое вам когда-нибудь может понадобиться. Помните, что при необходимости вы также можете подключить внешние устройства хранения, и это требование для данных, которые вам нужно носить с собой.

Связь

Мы рассмотрели несколько различных способов подключения компонентов к материнской плате, включая слоты PCIe, DIMM и подключения к устройствам хранения. Существует множество других типов подключения, которые сегодня могут поддерживать материнские платы, и, опять же, при выборе материнской платы вам следует очень тщательно учитывать свои потребности.

Кроме того, некоторые разъемы расположены непосредственно на материнской плате и внутри корпуса, и иногда они предназначены для подключения к портам на передней, верхней, боковой или задней панелях корпуса.Вы также должны рассмотреть, какие порты поддерживает ваш корпус, и убедиться, что ваша материнская плата обеспечивает необходимые внутренние соединения. Материнские платы также имеют доступные извне разъемы на задней панели ввода-вывода (I/O), которая обычно занимает стандартное место на задней панели корпуса.

Соединения материнской платы, которые необходимо знать

Некоторые соединения расположены непосредственно на материнской плате и внутри корпуса, и иногда они предназначены для подключения к портам на передней, верхней, боковой или задней части корпуса, а также к другим внутренним и внешним компонентам.Вы должны рассмотреть, какие порты поддерживает ваш корпус, и убедиться, что ваша материнская плата обеспечивает необходимые внутренние соединения, и то же самое касается других дополнений. Эти соединения включают в себя различные встроенные разъемы, которые используются для поддержки таких вещей, как вентиляторы, внешние USB-порты, системы RGB-подсветки и различные проприетарные продукты конкретных производителей.

Это то, что вы должны тщательно проверить, выбирая компоненты для своего нового ПК. Например, в вашем корпусе может быть несколько портов USB, для которых требуется несколько внутренних разъемов USB.Кроме того, для некоторых систем водяного охлаждения требуются специальные разъемы для подключения к программному обеспечению, управляющему датчиками освещения и температуры. Вам нужно будет убедиться, что материнская плата включает в себя все необходимые разъемы для поддержки всех этих дополнительных компонентов и функций корпуса.

В общем, подумайте об этом так. Чем сложнее ваш новый ПК, тем больше вам придется разбираться в выборе материнской платы. Нигде это не является более верным, чем в отношении типов соединений, присутствующих на материнской плате, по сравнению с различными компонентами, которые вам нужно будет добавить.

Ниже приведены некоторые распространенные соединения на современных материнских платах. Не на всех материнских платах есть все эти разъемы, и вы найдете и другие. Важно убедиться, что выбранная вами материнская плата имеет все необходимые соединения.

Соединитель Местоположение Назначение Типовой номер
Аудио для задней панели Внутренний Позволяет подключаться к заднему аудиоразъему корпуса (при наличии). 1
Аудио для передней панели Внутренний Позволяет подключаться к внешнему аудиоразъему на передней панели корпуса (при наличии). 1
Разъем цифрового аудио Внутренний Позволяет подключаться к цифровому аудиоразъему. 1
Коллектор передней панели Внутренний Предоставляет контакты для подключения к светодиодным индикаторам и кнопкам панели шрифтов, например, для питания и сброса. 1
8-контактный разъем питания процессора Внутренний Позволяет подавать питание от блока питания через материнскую плату к ЦП. На современных материнских платах это обычно восьмиконтактный разъем. 1
24-контактный основной разъем питания Обеспечивает подачу питания от блока питания через материнскую плату к различным подключенным компонентам, таким как компоненты PCIe, ОЗУ и определенные типы хранилищ.На современных материнских платах это обычно восьмиконтактный разъем. 1
Дополнительные разъемы питания Внутренний Кроме того, могут быть разъемы питания для вентиляторов и других дополнительных компонентов. Варьируется
USB Внутренний или внешний Обеспечивает USB-соединения, включая порты USB-A 2.0, USB-A 3.X и USB-C 3.1. Будут доступны внутренние разъемы для внешних портов корпуса, а также порты USB для прямого подключения на задней панели ввода-вывода материнской платы. Варьируется
FireWire Внутренний или внешний Более старое соединение, позволяет подключить устройство Firewire. Варьируется
САТА Внутренний Это соединения для жестких дисков SATA и твердотельных накопителей. Варьируется
Порты дисплея Внешний Если вы выбрали ЦП со встроенной графикой, вам нужно будет использовать один из портов дисплея на задней панели ввода-вывода.Это могут быть порты VGA, DVI, DisplayPort и HDMI. Варьируется
Аудиоразъемы Внешний Если ваша материнская плата имеет встроенную аудиосистему, а большинство из них имеют сегодня, то она будет иметь аудиоразъемы для подключения динамиков и микрофонов. Количество разъемов и какие настройки динамиков они поддерживают (от стерео до 7.1-канального объемного звука) зависит от аудиосистемы материнской платы. Варьируется
Ethernet Внешний Современные материнские платы обычно оснащены гигабитными портами Ethernet для подключения к проводным сетям. 1
Антенный разъем Wi-Fi Внешний Если ваша материнская плата имеет встроенную сеть Wi-Fi, то, как правило, на ней имеется резьбовое гнездо для подключения внешней антенны. 1

Производители материнских плат

Теперь, когда вы определили, какая материнская плата вам понадобится для сборки вашего конкретного ПК или что она должна служить основой для готового ПК, который вы возьмете, вам нужно немного подумать. своему производителю.Некоторые компании сосредоточены на предоставлении материнских плат, предназначенных для геймеров, с огромным пространством для добавления графических процессоров и системами светодиодной подсветки, в то время как другие сосредотачиваются на более массовых системах.

Одними из самых известных производителей материнских плат являются ASUS, Gigabyte, MSI и ASRock. Вы можете просмотреть различные варианты этих и других компаний на странице материнской платы Newegg.

Выбор материнской платы — iFixit

Две основные характеристики определяют, подходит ли материнская плата для обновления конкретной системы:

Форм-фактор материнской платы определяет ее физический размер, расположение монтажных отверстий и другие факторы, определяющие, подходит ли материнская плата к конкретному корпусу.Подавляющее большинство компьютеров, произведенных с 1995 года, используют либо форм-фактор ATX , также называемый full ATX , либо форм-фактор microATX , также называемый ATX. Материнская плата microATX подходит для корпуса microATX или корпуса ATX; материнская плата ATX подходит только для корпуса ATX. На рис. 4-2 слева показана типичная материнская плата microATX, а справа материнская плата ATX большего размера.

Если ваш текущий корпус поддерживает материнские платы ATX или microATX и имеет совместимый блок питания, обновление материнской платы — это просто удаление старой материнской платы и замена ее новой.Увы, в некоторых системах, прежде всего дешевых, массовых, используются нестандартные фирменные материнские платы и/или блоки питания. Если материнская плата в такой системе выходит из строя, эта система годится не более чем на свалку. Вы можете спасти процессор, память, накопители и другие периферийные устройства, но корпус и материнская плата бесполезны.

Рисунок 4-2: Типичные материнские платы microATX (слева) и ATX

ЕСЛИ А ХОРОШО, Б ДОЛЖЕН БЫТЬ ЛУЧШЕ

В 2004 году Intel начала поставки материнских плат на основе нового форм-фактора, получившего название BTX (Balanced Technology eXtended) .Хотя BTX является производным от ATX, корпуса и материнские платы BTX физически несовместимы с компонентами ATX. Intel надеялась, что BTX штурмом захватит рынок, но по состоянию на начало 2006 года BTX добилась лишь минимального проникновения на рынок ПК.

BTX может быть решением в поисках проблемы. Первоначальной целью BTX было улучшение охлаждения при сниженном уровне шума: необходимое улучшение, учитывая очень высокое тепловыделение процессоров Intel Pentium 4, некоторые из которых потребляют 130 Вт. Теперь, когда Intel переводит производство процессоров на маломощные ядра, потребляющие всего 20 Вт, реальной необходимости в BTX больше нет.

Больше проблем, чем они того стоят

Для всех практических целей процессор, предназначенный для одного сокета, не может быть установлен в другой тип сокета. Доступны адаптеры сокетов для втыкания процессора одного типа в сокет другого типа, например, процессор Socket 479 Pentium M в материнскую плату Socket 478, но такие адаптеры часто имеют проблемы с совместимостью. Мы рекомендуем вам избегать адаптеров сокетов.

Современные процессоры подключаются к материнской плате через процессорный разъем .Процессор имеет массив из сотен контактов, которые входят в соответствующие отверстия на сокете процессора. На рис. 4-3 показан сокет mPGA478, в который можно установить процессор Intel Pentium 4 или Celeron, типичный процессорный сокет. Сокеты, предназначенные для других типов процессоров, похожи внешне, но имеют другое количество и расположение отверстий.

Рисунок 4-3: Типичный сокет процессора

В большинстве современных сокетов для процессоров используется рычаг ZIF (рычаг с нулевым усилием вставки) для фиксации процессора в сокете.Этот рычаг, видимый на правом краю сокета, поднимается для установки процессора. Поднятие рычага снимает зажимное усилие внутри сокета и позволяет установить процессор на место без приложения давления. После установки процессора в сокет опускание рычага ZIF фиксирует процессор на месте и обеспечивает хороший электрический контакт между штырями процессора и контактами сокета.

Определите сокет

Вы можете определить тип сокета, используемого вашей текущей материнской платой, изучив документацию, найдя номер модели материнской платы в Интернете или запустив диагностическую утилиту, такую ​​как Everest (http://www.lavalys.com) или SiSoft Sandra (http://www.sisoftware.net). Вы также можете однозначно определить тип сокета, изучив сам сокет, хотя для этого потребуется снять процессорный кулер и, возможно, сам процессор.

ГНЕЗДО, ГНЕЗДО ПРОЦЕССОР

Intel Socket 775 является исключением среди современных процессорных сокетов. Socket 775 меняет обычное расположение вилки процессора и розетки, помещая штырьки в сокете и отверстия в процессоре.Socket 775 также обходится без рычага ZIF, используя другое зажимное устройство для фиксации процессора в сокете.

В Таблице 4-1 перечислены разъемы процессора, которые использовались в последних системах. Системы на основе сокетов процессора, перечисленных как устаревшие Slot A, Slot 1 и Socket 423, практически не подлежат обновлению, поскольку материнские платы и/или процессоры с этими сокетами больше не доступны. Под этим мы подразумеваем, что обновление материнской платы и процессора нецелесообразно, если вы не замените их оба; по-прежнему возможно установить больше памяти, заменить диски и выполнить другие обновления таких систем.

Таблица 4-1: Типы сокетов процессора

Системы, которые используют один из сокетов, которые мы перечисляем как устаревшие Sockets A, 478 и 754, являются достаточно хорошими кандидатами на обновление. Хотя процессоры и материнские платы больше не находятся в стадии активной разработки для устаревших сокетов процессоров, материнские платы, использующие эти сокеты, легко доступны и, вероятно, останутся таковыми в течение некоторого времени, как и процессоры, соответствующие этим новым лампам для старых сокетов.

Новые лампы для старых

Установка старого процессора на новую материнскую плату редко вызывает какие-либо проблемы, хотя вы всегда должны проверять, что ваш старый процессор явно указан как поддерживаемый новой материнской платой (принимая во внимание уровень версии материнской платы).Установка более нового процессора на старую материнскую плату может быть проблематичной, поскольку новый и более быстрый процессор может потреблять больше тока, чем рассчитано на материнскую плату.

КОГДА ТИП РОЗЕТКИ НЕ ВАЖЕН

Конечно, если вы планируете заменить не только материнскую плату, но и процессор и, возможно, память, тип разъема, используемого текущей материнской платой и процессором, не имеет значения. Вы можете просто выбрать лучший процессор и совместимую материнскую плату в соответствии с вашими потребностями и бюджетом.

Поскольку материнская плата управляет системой, стоит тщательно выбирать ее. От выбранной вами материнской платы зависит, какие процессоры будут поддерживаться, сколько и какого типа памяти может использовать система, какие типы видеоадаптеров можно установить, скорость коммуникационных портов и многие другие ключевые системные характеристики. В дополнение к выбору правильного форм-фактора и разъема процессора, которые необходимы, при выборе материнской платы руководствуйтесь следующими рекомендациями:

Набор микросхем действует как административный помощник процессора.Он обрабатывает то, что входит и что выходит, и заботится обо всех вспомогательных функциях, которые позволяют процессору выполнять вычисления.

Чипсет определяет, какие процессоры и типы памяти поддерживаются, а также какой из двух стандартов видеоадаптеров, AGP или PCI Express, поддерживает материнская плата. Набор микросхем также определяет, какие встроенные функции, такие как USB 2.0, Serial ATA, FireWire, видео, аудио и сетевые функции, доступны. Чипсеты сильно различаются по производительности, функциям, совместимости и стабильности. В таблице 4-2 перечислены наборы микросхем, которые мы рекомендуем, по типам сокетов.

Таблица 4-2: Рекомендуемые наборы микросхем по типу сокета

  • Если вы заменяете неисправную материнскую плату и планируете использовать текущий процессор, выберите материнскую плату с подходящим типом сокета и одним из рекомендуемых наборов микросхем. Если вашу текущую память и/или видеоадаптер стоит спасти, также примите во внимание их совместимость с материнскими платами на замену, которые вы рассматриваете.
    • Если вы покупаете новый процессор AMD, выберите материнскую плату Socket 939 nForce3 (для видео AGP) или материнскую плату nForce4 (для видео PCI Express).
    • Если вы покупаете новый процессор Intel, выберите материнскую плату Socket 775, в которой используется набор микросхем Intel серии 945 или 955, поддерживающий тип видеокарты, которую вы планируете установить.

Наборы микросхем для процессоров AMD и Intel производятся несколькими другими компаниями, такими как VIA и SiS, но мы обнаружили, что производительность и совместимость этих альтернативных наборов микросхем оставляет желать лучшего. Материнские платы на чипсетах Intel и NVIDIA немного дороже, чем на альтернативных чипсетах, но небольшие дополнительные затраты того стоят.

Плохие повара портят хорошие ингредиенты

Хотя невозможно собрать хорошую материнскую плату с плохим чипсетом, вполне возможно собрать плохую материнскую плату с хорошим чипсетом. Мы используем и рекомендуем материнские платы Intel или ASUS для процессоров Intel и материнские платы ASUS для процессоров AMD.

То, что материнская плата заявляет о поддержке определенного процессора, не означает, что она поддерживает все члены этого семейства процессоров. Например, некоторые материнские платы поддерживают процессор Pentium 4, но только более медленные модели.Другие материнские платы поддерживают быстрые Pentium 4, но не поддерживают более медленные Pentium 4 или Celeron. Точно так же некоторые материнские платы поддерживают Athlon с частотой FSB 200, 266 или 333 МГц, но не поддерживают FSB 400 МГц.

Совет от Рона Морса

Есть еще более веская причина требовать последнюю версию материнской платы: незначительные инженерные изменения используемых компонентов, компоновки платы или других инженерных факторов могут быть «внедрены» в производство из-за сообщений о проблемах, возникших на ранних этапах производства.Обычно это тонкие вещи. Вы замечаете их, когда неоднократно избиваете службу поддержки из-за повторяющейся проблемы, они внезапно соглашаются вернуть устройство, и вы обнаруживаете, что новое работает безупречно в той же системе. Я убежден, что это происходит часто. Видеокарты ATI RADEON 9700 Pro — яркий тому пример, материнские платы серии Tyan 1840 — другой пример.

ДОСТАТОЧНО БЛИЗКО НЕ

Перед покупкой убедитесь, что материнская плата поддерживает именно тот процессор , который вы планируете использовать.Для этого посетите веб-сайт производителя материнской платы и найдите страницу «Поддерживаемые процессоры» для той материнской платы, которую вы планируете использовать. Учтите, что производители материнских плат часто пересматривают модели с тем же номером модели, а список поддерживаемых процессоров почти всегда предполагает, что вы используете текущую версию материнской платы. Довольно часто более ранняя версия не поддерживает все модели процессоров или скорости, поддерживаемые более поздней версией. Когда вы покупаете материнскую плату, обязательно получите последнюю доступную версию.

Выберите материнскую плату, которая поддерживает как минимум те настройки, которые вам нужны сейчас и которые, как вы ожидаете, потребуются в течение всего срока службы платы. Например, даже если вы изначально устанавливаете существующий 400 МГц FSB Socket 478 Celeron, выберите материнскую плату, которая также поддерживает процессоры Pentium 4, использующие частоты FSB 533 и 800 МГц. Точно так же, даже если вы сначала устанавливаете старый Athlon с частотой FSB 266 МГц, выберите материнскую плату, которая поддерживает полный диапазон скоростей Athlon FSB 200, 266, 333 и 400 МГц.Платы, предлагающие полный диапазон скоростей хост-шины, в идеале с небольшими приращениями, дают вам максимальную гибкость, если вы позже решите обновить процессор.

Любая материнская плата, которую вы покупаете, должна поддерживать современные модули памяти; то есть PC3200 DDR-SDRAM или DDR2 DIMM. Не делайте предположений о том, сколько памяти поддерживает материнская плата. Материнская плата имеет определенное количество слотов памяти, и в литературе может быть указано, что она принимает модули памяти до определенного размера, но это не означает, что вы обязательно можете установить самый большой поддерживаемый модуль во все слоты памяти.Например, материнская плата может иметь четыре слота памяти и принимать модули DIMM на 512 МБ, но вы можете обнаружить, что все четыре слота можно использовать только при установке модулей DIMM на 256 МБ. Скорость памяти также может играть роль. Например, конкретная материнская плата может поддерживать три или четыре модуля PC2700, но только два модуля PC3200.

Для системы общего назначения приемлема поддержка 1 ГБ оперативной памяти. Для системы, которая будет использоваться для задач с интенсивным использованием памяти, таких как профессиональная графика, управление базами данных или сложные научные вычисления, убедитесь, что материнская плата поддерживает не менее 2 ГБ ОЗУ.

Неиспользуемые по сравнению с неиспользуемыми

Не думайте, что вы можете использовать все доступные слоты памяти. Например, многие ранние материнские платы Socket 754 Athlon 64 имели три или даже четыре слота DIMM, но фактически могли надежно поддерживать только два модуля памяти, независимо от размера или скорости этих модулей. Не все материнские платы обязательно поддерживают весь объем памяти, поддерживаемый самим набором микросхем, даже если для этого достаточно разъемов памяти. Всегда точно определяйте, какие комбинации размеров, типов и скоростей памяти поддерживаются конкретной материнской платой.

НЕ БУДЬТЕ ГЛУПЫМИ И МЕЧТАМИ

Хотя вы можете найти новую материнскую плату, которая позволяет перенести существующую память со старой материнской платы, обычно это не рекомендуется делать, если только эта старая память не является актуальной, например, PC3200 DDR-SDRAM или DDR2-SDRAM. Память дешева, и нет особого смысла основывать решение о покупке новой материнской платы на возможности спасти относительно небольшое количество старой, медленной и дешевой памяти.

Материнские платы различаются возможностями, которые они обеспечивают для видео.Некоторые материнские платы имеют встроенный видеоадаптер и не предусматривают установку отдельной карты видеоадаптера. Другие материнские платы обеспечивают встроенное видео, но также имеют специальный слот расширения, в который можно установить автономную карту видеоадаптера AGP или PCI Express. Другие материнские платы не имеют встроенного видео, а только слот AGP или PCI Express, в который можно установить отдельную карту видеоадаптера. Мы рекомендуем избегать материнских плат первого типа, даже если вы считаете, что встроенного видео достаточно для ваших нужд.

Прежде чем выбрать материнскую плату, ознакомьтесь с доступной для нее документацией и поддержкой, а также с доступными обновлениями BIOS и драйверов. Некоторые люди думают, что материнская плата, для которой доступно множество исправлений и обновлений, должна быть плохой материнской платой. Не правда. Частые выпуски исправлений и обновлений указывают на то, что производитель серьезно относится к поддержке. Мы рекомендуем друзьям и клиентам придавать большое значение и, возможно, даже основывать свои решения о покупке на качестве веб-сайта, поддерживающего материнскую плату.Примеры хороших сайтов поддержки материнских плат можно найти на сайтах Intel (http://www.intel.com/design/motherbd/) или ASUS (http://www.asus.com/us/support).

Производители сильно различаются по качеству выпускаемых ими материнских плат. Некоторые производители, такие как Intel и ASUS, выпускают только первоклассные материнские платы. (По этой причине мы настоятельно рекомендуем использовать материнские платы Intel или ASUS для процессоров Intel и материнские платы ASUS для процессоров AMD.) Другие производители производят материнские платы разного качества; некоторые хорошие, а некоторые не очень.Остальные производители производят только барахло.

Предыдущие вопросы всегда важны при выборе материнской платы. Но есть много других характеристик материнской платы, о которых следует помнить. Некоторые из них могут быть критичными для одних пользователей и мало беспокоить других. Эти характеристики включают в себя:

Любая материнская плата имеет слоты расширения, но материнские платы различаются по количеству слотов и их типам:

PCI (межсоединение периферийных компонентов) Слоты уже более десяти лет являются стандартным типом слотов расширения.В слоты PCI можно вставлять карты расширения, такие как сетевые адаптеры, звуковые карты и т. д., которые добавляют системе различные функции. Слоты PCI доступны в 32-битной и 64-битной версиях, хотя 64-битные слоты PCI обычно встречаются только на материнских платах серверов.

Материнская плата может иметь ноль, один или два выделенных слота для видеокарт. Если присутствует видеослот, это может быть AGP или PCI Express (PCIe) , которые несовместимы, но служат той же цели. Тип видеослота определяет тип видеокарты, которую вы можете установить.Видеоадаптеры AGP по-прежнему популярны и широко доступны, но PCI Express быстро становится доминирующим стандартом слотов для видеоадаптеров. Покупайте материнскую плату AGP только в том случае, если у вас есть адаптер AGP, который стоит сэкономить. В противном случае купите материнскую плату со встроенным видео или без него, имеющую видеослот PCI Express x16. Не покупайте материнские платы со встроенным видео, но без отдельного видеослота.

Многие материнские платы с видеослотом PCI Express x16 также имеют один или несколько слотов расширения общего назначения PCI Express x1, обычно вместо одного или двух слотов расширения PCI, но иногда и в дополнение к ним.В ближайшем будущем слоты PCI Express x1 относительно бесполезны, потому что карт расширения, которые подходят для них, немного. Однако по мере того, как видеокарты PCI Express x16 все больше доминируют в AGP, вполне вероятно, что PCI также постепенно исчезнет, ​​а карты расширения PCI Express x1 станут более распространенными.

Материнские платы

ATX AGP обычно имеют пять или шесть слотов PCI. Материнские платы ATX PCIe обычно заменяют один или два слота PCIe x1 одним или двумя слотами PCI. Материнская плата microATX любого типа обычно имеет на два или три слота меньше, чем материнская плата полного ATX.Несколько лет назад на многих ПК были заняты все или почти все слоты. В настоящее время, когда на материнские платы интегрировано так много функций, часто можно увидеть ПК с максимум одним или двумя занятыми слотами, поэтому количество доступных слотов гораздо менее важно, чем раньше. Тем не менее, по-прежнему важно получить желаемые типы слотов.

Одна и та же материнская плата часто доступна как OEM-продукт и в розничной упаковке . (На самом деле обе формы упаковки продаются в розничных каналах.) Материнская плата идентична или очень похожа в обоих случаях, но есть различия. Например, OEM-версия может иметь только один год гарантии, в то время как розничная версия той же материнской платы имеет трехлетнюю гарантию. Кроме того, версия в розничной упаковке часто включает в себя кабели, адаптеры, этикетку на корпусе, установочный компакт-диск и аналогичные мелкие детали, которые не входят в комплект OEM-продукта. Обычно мы рекомендуем покупать версию в розничной упаковке, если она стоит не более 10 долларов. В противном случае купите OEM-версию.Вы можете загрузить установочный компакт-диск и другое программное обеспечение, не включенное в OEM-версию.

ВАРИАЦИИ НА ТЕМУ

Фактический продукт между OEM и материнскими платами в розничной упаковке может отличаться. Например, Intel часто производит от трех до шести вариантов материнской платы, которые могут различаться по незначительным параметрам (например, по цвету платы) и по более существенным параметрам, таким как скорость встроенного сетевого адаптера, включена ли поддержка FireWire и т. д. на.Некоторые из этих вариантов доступны как в OEM, так и в розничной упаковке, а другие — только в той или иной форме. Некоторые варианты недоступны для отдельных покупателей. Они продаются только в том, что Intel называет «оптовой упаковкой», что означает, что минимальный заказ — это загрузка поддона. Материнские платы Intel оптом покупают только крупные производители систем.

Может показаться странным преуменьшать важность гарантии, но правда в том, что гарантия обычно не должна быть главным соображением. Материнские платы обычно работают или нет.Если материнская плата выйдет из строя, скорее всего, это произойдет прямо из коробки или в течение нескольких дней использования. С практической точки зрения, политика возврата поставщика, вероятно, будет более важной, чем гарантийная политика производителя. Ищите поставщика, который быстро заменяет материнские платы DOA, желательно путем перекрестной доставки замены.

Как минимум, материнская плата должна иметь четыре или более портов USB 2.0, шесть или восемь, а лучше два, и двойной интерфейс жесткого диска ATA/100 или более быстрый. В идеале материнская плата также должна иметь как минимум два разъема Serial ATA, а лучше четыре.(Некоторые материнские платы с четырьмя разъемами SATA включают только один параллельный интерфейс ATA, что допустимо.) Нам также нравится иметь последовательный порт, параллельный порт EPP/ECP, порт клавиатуры PS/2, порт мыши PS/2 и интерфейс FDD, но эти «устаревшие» порты быстро исчезают, заменяясь USB.

Некоторые материнские платы включают встроенный звук, видео и/или сетевые адаптеры в качестве стандартного или дополнительного оборудования. В прошлом такие материнские платы часто предназначались для недорогих систем и использовали недорогие и относительно маломощные аудио- и видеокомпоненты.Но в настоящее время многие материнские платы включают в себя очень мощные аудио-, видео- и сетевые адаптеры и стоят немного или не дороже, чем аналогичные материнские платы без встроенных периферийных устройств. Если вы покупаете такую ​​материнскую плату, убедитесь, что встроенные устройства могут быть отключены, если вы позже захотите заменить встроенные адаптеры на более качественные компоненты.

Остерегайтесь встроенного Gigabit Ethernet

Встроенные адаптеры часто используют основной ЦП, что может снизить производительность на несколько процентов.Скорость современных процессоров означает, что это редко является проблемой. Однако, если производительность процессора имеет решающее значение, вы можете использовать материнскую плату с небольшим количеством встроенных функций или вообще без них.

Embedded Gigabit Ethernet вызывает особую озабоченность. Если вы покупаете материнскую плату со встроенным Gigabit Ethernet, убедитесь, что она использует выделенный канал связи, например канал архитектуры потоковой передачи связи (CSA), используемый наборами микросхем Intel, или канал PCIe. Некоторые недорогие материнские платы имеют встроенные адаптеры Gigabit Ethernet, которые подключаются через шину PCI.Это проблема, потому что Gigabit Ethernet достаточно быстр, чтобы перегрузить шину PCI и заметно снизить производительность системы.

Подробнее о материнских платах компьютеров

4 типа сокетов ЦП, такие сокеты, как [LGA, PGA, ZIF, BGA].

Для материнских плат ПК доступно различных типов сокетов ЦП ; несмотря на это, зачем вам заботиться о процессорных сокетах. Что ж, если вы хотите обновить свой чип обработки, вам нужно знать типы сокетов процессора.

Тип сокета вашей материнской платы определяет, какой тип процессора вы можете использовать, стоит ли обновлять процессор или обновлять всю систему. Даже если вам предстоит собрать новый компьютер, нужно знать, что розетка в таком случае является одним из базовых понятий.

Типы сокетов должны быть дифференцированы, с разнообразием сокетов, которые мы видим между Intel и AMD, как на настольных компьютерах, так и на ноутбуках.

Типов не так много, но полезно ознакомиться с различными типами сокетов ЦП, их размерами и совместимостью, которую они предлагают .В этой статье давайте узнаем о различных типах сокетов ЦП и особенностях их использования в ПК , и процессорах, которые к ним подходят.

Сокет процессора — что это?

Гнездо — это место на материнской плате компьютера, куда вставляется процессор. Он действует как разъем для подключения и обеспечения механических и электрических соединений между центральным процессором (ЦП) и материнской платой.

Как мы знаем, материнская плата важна для определения совместимости чипов с сокетами ЦП на настольных компьютерах или серверах.Но в случае ноутбуков они обычно используют процессоры для поверхностного монтажа вместо процессоров сокетов, чтобы сэкономить место на материнской плате и уменьшить ее общий физический размер.

Процессор перед установкой в ​​материнскую плату должен соответствовать своему сокету. Так что сокет процессора — едва ли не самая важная характеристика. Именно на это следует обратить внимание при покупке нового процессора, ведь может случиться так, что процессор не подойдет к материнской плате компьютера именно из-за сокета.

Сокеты различаются по количеству контактов, которое обычно увеличивается с увеличением мощности и сложности процессоров. Часть выводов используется для питания процессора, а часть используется для работы самого процессора, шины PCI Express, оперативной памяти и т.д. Для каждого сокета есть уникальная распиновка, и выглядит она примерно так :

С другой стороны, , некоторые типы сокетов ЦП имеют несколько отверстий, известных как большая матрица, размеры и формы которых могут различаться в зависимости от вставляемых контактов и от того, что каждый порт выполняет определенную функцию.Через эту матрицу можно поддерживать связь с микропроцессором, где все оборудование работает одновременно.

4 типа сокетов ЦП

Существует множество сокетов, каждый из которых используется в разных типах микрокомпьютеров. Они имеют разные штырьки и имеют отличия по выполненному взаимосоединению и их геометрическому расположению.

В зависимости от физического расположения компонентов сокета, в основном существует четыре типа сокетов процессора компьютера:

1.

Сокеты LGA

LGA (Land Grid Array) — это сокет, сборка которого находится в упаковке для интегральных схем. В этих типах сокетов иглы расположены в сокете процессора, а в нижней части процессора есть металлические точки контакта. LGA можно электрически подключить к материнской плате через разъем или напрямую припаять к плате.

Так как сокет имеет контакты на материнской плате, а не на микропроцессоре, микропроцессор имеет отверстия в нижней части, куда они вставляются; это предотвращает повреждение контактов микропроцессора, и это самая актуальная из всех розеток.

Многие сокеты Intel встречались с типами LGA, такими как LGA 1150, LGA 1155 или LGA 1200. AMD также использовала сокеты этого типа со времен мощных чипов Opteron в начале 2000-х годов.

Переходя к более поздним датам, сокет TR4 или sTRX4 (Threadripper) является первым «потребительским» LGA, представленным AMD (LGA 4094). Вместо этого Intel использует LGA для всех диапазонов процессоров: серверов, настольных компьютеров и т. д.

Разъемы LGA создают сжимающее усилие после прикрепления лицевой панели. Таким образом, может обеспечить превосходную механическую фиксацию , избегая при этом риска изгиба контактов при установке процессора в сокет.

Кроме того, сокеты LGA намного выгоднее и лучше, чем некоторые из предыдущих, и это то, что они имеют большое преимущество, позволяя использовать более крупный и безопасный источник питания для процессора, чем другие.

2.

Гнезда PGA

PGA (Pin Grid Array) представляет собой корпус интегральной схемы, идентифицируемый по прямоугольной или квадратной форме, контакты которого выровнены по регулярной матрице. Здесь штифты могут не покрывать всю поверхность, а оставлять промежутки между ними со стандартным шагом 2.54мм.

Предназначен для размещения процессоров с набором направляющих штифтов. Захват PGA прикладывает сжимающее усилие, как только ручка находится на месте. Это обеспечивает лучшую механическую фиксацию и предотвращает риск сгибания контактов при вставке процессора в разъем.

Он относится к самым старым типам сокетов ЦП в вычислительной технике, хотя они и не самые старые. Их конфигурация позволяет использовать больше контактов на цепь, чем DIP-разъемы, которые намного старше. Большая проблема с PGA заключалась в том, что если булавка сломалась, она стала бесполезной.

Примеры процессоров, использующих PGA, таких как легендарные Intel 80386 или 80486, использовали этот сокет.

Сказать, что мы видели переменные этого сокета, в основном PPGA (Plastic Pin Grid Array) и FCPGA (Flip-Chip Pin Grid Array), созданные Intel для процессоров Pentium. Также мы видели CPGA или OPGA, но они гораздо менее известны.

Эта конфигурация позволяет сделать гнездо материнской платы более прочным, поскольку контакты входят в процессор. Это типичный сокет AMD, от сокета A Athlon до AM4 Ryzen.

Сокеты LGA и PGA

Сокеты LGA и PGA могут восприниматься как противоположности. «Массив наземной сети» (LGA) состоит из разъема с контактами, на которые устанавливается микросхема ЦП. PGA («массив контактов»), , в отличие от , размещает контакты на микросхеме процессора, которая затем встраивается в гнездо с отверстиями, расположенными на соответствующем расстоянии друг от друга.

В современную компьютерную эпоху процессоры Intel в основном используют сокеты типа LGA, а процессоры AMD используют сокеты PGA. Тем не менее, есть серьезные исключения из этого руководства.

Например, монструозный AMD Threadripper использует Socket TR4 (Threadripper 4) — сокет LGA. Ранее процессоры Intel, такие как Pentium, Pentium 2 и Pentium 3, имели разъемы PGA.

Сокеты LGA имеют важные преимущества по сравнению со старыми сокетами PGA:

  1. Более дешевое производство процессора
  2. Меньший ток утечки
  3. по сравнению с сокетами PGA.

Но и сокеты PGA имеют свои преимущества:

  1. Сам сокет дешевле, что делает материнскую плату более доступной,
  2. Ножки на процессоре более надежны, чем ножки на сокете LGA и позволяют производить ремонт помятые ноги. В сокете LGA очень легко получить повреждение ножек, также его так сложно выпрямить, сокет
  3. PGA более компактен и больше подходит для мобильной техники.

3.

Гнезда ZIF

ZIF (Нулевая сила вставки): это эволюция PGA, в которой штырьки переносятся микропроцессором и вставляются в разъемы гнезда. Этот механизм определяется тем, что при установке или извлечении процессора из гнезда не требуется никакого давления (нулевое усилие вставки).

Вместо этого используется рычаг, который действует как защитное устройство, рычаг рядом с разъемом позволяет вставлять его без усилия, предотвращая изгиб контактов и блокируя его, чтобы он не отрывался, даже если радиатор не установлен. .

Для чипов ЦП с большим количеством контактов предпочтителен разъем ЦП типа ZIF. Чтобы установить процессор в сокет ZIP CPU, просто удалите чип.Как только чип будет установлен, поверните рычаг, чтобы зафиксировать процессор на месте. Чтобы снять процессор, поверните рычаг в другую сторону и поднимите чип.

Разъемы ZIF широко используются в запоминающих устройствах или любых компонентах компьютера, позволяющих модифицировать информационные данные.

Компания AMD использовала сокет ZIF для своих сокетов 939, AM2, 757, 940, M2 или S1. Это идеально, чтобы не повредить контакты процессора, когда мы им управляем. Сокет AM4 также является ZIF, потому что он поставляется со своим рычажком.

Мы также видели LIF (Low Insertion Force). В этом механизме не было рычага, и это была технология, используемая в разъемах для интегральных схем, предназначенная для приложения (небольшого) усилия при вставке или извлечении процессора. В конечном итоге они остановились на ZIF, потому что они были безопаснее.

4.

Розетки BGA

Не столь известные, как другие типы розеток, розетка BGA (Ball Grid Array) технически не является розеткой, поскольку ее основная характеристика заключается в том, что микропроцессоры постоянно монтируются в эту розетку .

В данном случае вместо штифтов прямо к материнской плате припаяны какие-то медные шарики. Исключите любую возможность модернизации или замены микропроцессора.

Разъем BGA и материнская плата могли бы стоить меньше, но существует очень мало эквивалентов между потребительскими продуктами BGA, LGA и PGA. Итак, где найти эту розетку? Ну, в ноутбуках, мобильных телефонах, микросхемах памяти или любой другой небольшой электронной плате.

Однако с увеличением количества систем на кристалле (Intel) Intel расширила использование своего разъема BGA.Точно так же ARM, Broadcom, Qualcomm, Nvidia и другие производители SoC в значительной степени полагаются на BGA.

В некоторых периферийных устройствах используются разъемы типа BGA, для которых процессоры ЦП должны быть впаяны в их отсеки. Следовательно, этот тип сокета ЦП не позволяет заменять ЦП после его установки.

Почему процессорные сокеты разные?

Различные типы сокетов ЦП являются результатом непрерывного развития компьютерных технологий. Каждый из разъемов заменяет предыдущий, когда не может обеспечить нормальную работу новых процессоров по некоторым параметрам.

На физическом уровне все сокеты различаются размером и формой, архитектурой процессора, количеством контактов, типом и расположением. Кроме того, они отличаются креплением системы охлаждения процессора. Эти часто новые требования делают разные типы сокетов несовместимыми друг с другом.

Процессор, использующий определенный тип сокета, не обязательно подходит для какой-либо материнской платы с этим сокетом. Таким образом, к определенному типу сокета может подключаться только процессор, предназначенный специально для него.Вы не можете снять процессор с компьютера и заменить его на любой другой. Только процессор с таким же сокетом будет работать.

Точно так же есть два основных производителя процессоров x86: AMD и Intel. Процессоры AMD и Intel имеют разные процессорные архитектуры, и в большинстве случаев совместимость между ними невозможна.

Intel vs AMD CPU Sockets

CPU Sockets расположены возле секции VRM материнской платы для современных процессоров Intel, у которых контакты расположены в самом сокете (на изображении ниже справа), а для Процессоры AMD, они слотовые, когда штырьки припаяны к процессору, а слот имеет прорези, в которые эти штырьки вставляются.

1. Сокеты ЦП Intel

Существует несколько типов сокетов, которые INTEL использовала с самого начала, некоторые из них: своего рода легенда: «знак качества», о котором мечтал каждый компьютерщик.

  • LGA 771 : для установки процессоров Xeon и Core 2 для серверов и настольных компьютеров.
  • LGA 775 : выпущен в 2004 г. для процессоров 4 Stumps, Dual-Core и Core 2 Duo.
  • LGA 1155 : введен в 2011 году.За «камни» архитектуры Sandy Bridge.
  • LGA 1356 : появился в 2012 году как решение для двухпроцессорных серверов.
  • LGA 1151 : Замена LGA1150, представленная в 2015 году. В 2017 году появилась версия 1151v2, которая поддерживается на данный момент.
  • LGA 2066 : замена LGA 2011-3, выпущенная в 2017 году. использовалось несколько типов сокетов, которые существовали с самого начала, например:

    • Socket A : представлен в 1999 году как решение для нового процессора Athlon, основного конкурента Pentium III.
    • Сокет 754 : Это первый сокет, который будет использоваться в процессоре AMD Athlon 64. Этот тип позволяет использовать Turion и Sempron.
    • Socket 939 : «Упрощенная» версия сервера Socket 940. Используется с 2004 года.
    • AM3 . Появилась в 2009 году. Предназначена для процессоров, уже поддерживающих DDR3.
    • ФМ1 . Представлен в 2011 году как решение для гибридных процессоров с архитектурой Fusion.
    • АМ1 .Представлен в 2014 году для бюджетных процессоров Kabini с микроархитектурой Jaguar.
    • АМ4 . Представлен в 2016 году как слот для процессоров марки Ryzen на архитектуре Zen.
    • ТР4 . Модификация для процессоров Ryzen Threadripper, выпущенных в 2017 году.

    Как и в предыдущем случае, последние два сокета в списке по-прежнему являются наиболее актуальными на данный момент.

    Как узнать, какой тип сокета у моего компьютера?

    Чтобы определить какой сокет на вашей материнской плате, достаточно снять процессорный кулер и очистить процессор от термопасты; процессор сам скажет, какой у него сокет, чтобы на материнской плате был такой же сокет.Ну может не у всех получается.

    Итак, вы можете использовать бесплатное программное обеспечение под названием Speccy весит пару мегабайт, которое определяет тип сокета на вашем компьютере. Как вы можете видеть на изображении ниже, он идентифицировал «Socket 1151 LGA».

    Также, если вы только собираетесь приобрести или уже приобрели процессор. В таком случае маркировка сокета также будет написана на самой коробке или в документации к процессору. Для материнской платы производители указывают разъем прямо на упаковочной коробке, достаточно крупными буквами.

    Какую розетку выбрать?

    Как правило, сам Сокет при сборке компьютера никто не выбирает. Сокет влияет на то, какой кулер вам нужно будет купить, чтобы он подходил к материнской плате, так же, как и сам сокет.

    Выбор Socket может пасть только если вы хотите в будущем обновить процессор, но этот вариант вам подойдет, если вы собираетесь купить процессор AMD. Но если вы собираетесь использовать процессор Intel, то вам не придется выбирать сокет, так как с выходом нового процессора версия сокета меняется, и материнскую плату нужно будет заменить.

    Pro Совет : Сначала выберите нужный процессор, а затем ищите материнскую плату и кулер с таким же сокетом.

    Заключение

    В этой статье я рассказал вам что такое сокет, для чего он предназначен, типы процессорных сокетов и как получить информацию о типе интерфейса на вашем ПК . Короче говоря, в ПК наиболее известными являются PGA и LGA, оставляя BGA для ноутбуков или небольших устройств.

    Однако за 40 лет розетки прошли долгий путь, постоянно меняя и увеличивая контакты в 30 раз.Некоторые типы сокетов остаются актуальными очень недолго и не пользуются особой популярностью, а некоторые становятся долгожителями.

    И напоследок — Небольшая рекомендация для тех, кто будет покупать новый процессор: перед покупкой всегда проверяйте совместимость сокета материнской платы и процессора. Чтобы узнать о совместимости, вы можете ознакомиться с руководством в этой статье, нажмите здесь.

    На этом заканчивается наша статья « Типы сокетов ЦП ». Поделитесь этой познавательной статьей и в социальных сетях.

    сообщите об этом объявлении

    Что такое набор розеток?

    Набор торцевых головок предназначен для того, чтобы помочь механикам ослабить, затянуть и снять любые гайки или болты, находящиеся в автомобиле или машине. Эти наборы головок варьируются от начального уровня до профессионального уровня, поэтому, независимо от вашего уровня квалификации и бюджета, каждой профессии нужен общий набор головок или набор гаечных ключей для самых простых задач и работ по техническому обслуживанию. Наборы головок удобны для экономии времени и энергии при выполнении задачи, что позволяет сократить использование гаечных ключей.

    Эти наборы торцевых головок варьируются от базового начального уровня до профессионального уровня, рассчитанного на любой набор навыков и бюджета, что делает их незаменимым набором для любой работы. Каждый набор включает в себя жесткий чехол для удобной переноски и переноски. Набор торцевых головок является неотъемлемой частью ваших домашних работ или работ по техническому обслуживанию, а также прекрасным дополнением к вашим гаражным инструментам.

    Список бесплатных советов по выбору правильного набора головок

    Набор торцевых головок состоит из множества инструментов и принадлежностей. Чтобы выбрать правильный набор сокетов, важно знать о различных инструментах и ​​их соответствующих функциях.В следующий раз, когда вы захотите купить Socket Set, помните об указанных ниже моментах.

    #1) Метрическая система, SAE и дюймы

    В то время как SAE, метрические или стандартные головки с размерами в дюймах широко используются для старых отечественных автомобилей, в большинстве современных автомобилей в основном используется метрическая фурнитура, измеряемая в миллиметрах. важно выбрать метрический набор или набор SAE в зависимости от ваших потребностей или иметь в своем гараже оба набора, чтобы у вас всегда был идеальный инструмент для работы.

    #2)Размер набора головок

    Гнезда как для метрической системы, так и для системы измерения SAE доступны в трех типоразмерах: ¼ дюйма, 3/8 дюйма и ½ дюйма.Для каждого из них требуется отдельная рукоятка с трещоткой и другие аксессуары, такие как наборы удлинителей. Сокеты меньшего размера обычно используются для дисков меньшего размера, а сокеты большего размера — для дисков большего размера. Если ваш набор сокетов ограничен одним размером диска, выберите правильный размер диска, чтобы охватить большинство сокетов. Однако и самый маленький, и самый большой размер дисков обеспечивают полезную работу.

    Маленькие торцевые головки на ¼ дюйма в основном используются для облегчения доступа к небольшим гайкам или болтам в труднодоступных местах.Большие ½-дюймовые приводные головки необходимы для того, чтобы выдерживать больший крутящий момент, и идеально подходят для более крупных крепежных изделий, для которых требуется более длинный храповик или прерыватель, чтобы ослабить или полностью затянуть винты.

    #3) Набор головок

    Считается, что шестигранная розетка прочнее, чем 12-гранная, потому что ее внутренние стенки прилегают к шести сторонам фурнитуры. Преимуществом 12-гранной розетки является удобство и простота в эксплуатации. Он может надвигаться на оборудование в любом из 12 положений, поэтому его легче выстроить в линию.В то время как 12-гранные розетки подходят для большинства легких и домашних работ, шестигранные головки выбираются для более крупных аппаратных приложений, где требуется серьезный крутящий момент. В этой ситуации шестигранные головки с меньшей вероятностью проскальзывают.

    #4) Мелкие и глубокие раструбы

    Обычная или неглубокая головка может даже не касаться гайки до того, как верхняя часть шпильки или болта коснется конца втулки. В этом случае необходима глубокая головка, чтобы вместить длинный конец болта и плотно прилегать к гайке.Наличие нескольких глубоких сокетов под рукой может быть полезным в подобных ситуациях. Без них вам может потребоваться гаечный ключ вместо розетки, чтобы ослабить эту гайку.

    Головки для свечей зажигания

    — это особый тип глубоких головок, которые должны быть под рукой у каждого энтузиаста-любителя. Они достаточно глубокие, чтобы достать до дна свечи зажигания, и имеют внутри небольшой резиновый элемент для защиты верхней части свечи зажигания от повреждений.

    #5)Покрытие набора головок

    Для розеток используются два основных вида отделки поверхности: хромирование и воронение.Основная цель обработки поверхности муфты — защитить ее от коррозии и износа. Для разных типов головок выбираются разные покрытия: для ударных головок широко используется черный оксид, а для других головок используется хромированное покрытие.

    Черная окись в основном используется для ударных головок, потому что хром и матовое хромовое покрытие могут отколоться при воздействии ударного гайковерта или электроинструмента . Это сняло бы защиту от коррозии с поверхности гнезда, если бы оно имело одну из этих отделок.Различные типы отделки, такие как CRV, матовая и сатинированная, а также термическая обработка предусмотрены для розеток, чтобы сделать их более прочными, прочными и износостойкими.

    #6)Ударные головки

    Не все розетки предназначены для использования с электроинструментами. Если вы используете пневматический или электрический ударный гайковерт , вам потребуется набор ударных головок, специально предназначенных для использования с этими инструментами с высоким крутящим моментом. Более прочная конструкция и черное оксидное покрытие позволяют ударным головкам выдерживать нагрузки при использовании с электроинструментами.

    Какой список аксессуаров , включая , включен в набор гнезд?

    Некоторые наборы торцевых головок включают рукоятки с храповым механизмом и такие аксессуары, как удлинители, универсальные шарниры и переходник привода. Профессиональный набор головок может содержать до 300 инструментов, начиная от гаечного ключа, плоскогубцев, молотков, шестигранных ключей и заканчивая небольшими насадками для гаек и всеми инструментами, которые в сумме составляют идеальный набор головок. Если в вашем ящике для инструментов нет трещоток и удлинителей, может оказаться более экономичным купить набор головок, в который входят эти важные детали.Настоятельно рекомендуется использовать удлинитель для доступа к некоторым гайкам и болтам, до которых практически невозможно добраться вручную или которые расположены в нестандартных местах.

    Зачем покупать набор торцевых головок онлайн на Industrybuying.com?

    Industrybuying — это онлайн-портал , который предлагает клиентам фирменные инструменты по доступным ценам. Именно идеальное сочетание качества и цены отличает нас от конкурентов. На каждый набор Socket, который вы покупаете онлайн в Industrybuying, распространяется настоящая фирменная гарантия.Кроме того, эксклюзивные скидки на ведущие бренды, такие как Taparia, Yato, Stanley, Everest, Venus и т. д., а также специальные скидки при оптовом заказе гарантируют, что вы получите лучшие предложения онлайн при покупке.

    Industrybuying.com — это универсальное место, где можно купить фирменные промышленные инструменты по лучшим ценам в Интернете. От электроинструментов, ручных инструментов, сварочных аппаратов до оборудования для обеспечения безопасности , вы можете найти все это в Industrybuying. Компания предлагает вам фирменные решения по доступным ценам.Industrybuying за эти годы создал нишу для своих услуг на рынке электронной коммерции B2B.

    Будь то удобные онлайн-покупки, эксклюзивные скидки на ведущие бренды или огромное количество инструментов и оборудования онлайн на веб-сайте, Industrybuying предлагает в целом удовлетворительный опыт онлайн-покупок. Ознакомьтесь с широким ассортиментом ручных инструментов , доступных на веб-сайте, включая головки, аксессуары для головок , наборы головок, набор инструментов, набор отверток , накидной гаечный ключ L-типа, многофункциональный инструмент, наборы инструментов для обслуживания гаража и т. д.

    Industrybuying предлагает варианты оплаты без сбоев, которые включают онлайн-транзакции через Net Banking и кредитные / дебетовые карты, или вы можете выбрать оплату наличными при доставке или любой из доступных планов EMI. Компания бесплатно доставляет заказ товара на сумму более 1000 рупий прямо к вашему порогу. Если вам нужна помощь, вы можете связаться с нами по бесплатному номеру 1800-300-09551.

    Какая материнская плата мне нужна для процессора Intel или AMD Ryzen?

    Ваш ЦП и материнская плата — это мозг и нервная система вашего ПК, и хотя вы можете (к сожалению, в отличие от мозга) заменить их на более качественные, это гораздо больше, чем просто шлепнуть силиконом.Вам необходимо убедиться, что эти два компонента совместимы друг с другом, поскольку определенные микросхемы будут работать только при установке на определенные материнские платы. Несоответствие процессора сокету материнской платы или несовместимому чипсету, и не будет иметь значения, если у вас один из лучших процессоров для игр — единственным работающим компонентом, оставшимся в вашей сборке, будет корпус.

    Потратьте несколько минут на изучение этого руководства, и вы точно будете знать, какая материнская плата вам понадобится для вашего процессора.Я обновил его, чтобы охватить новейшие процессоры Intel Alder Lake 12-го поколения, а также их модели 10-го и 11-го поколений, серию AMD Ryzen 3000 и самую последнюю серию Ryzen 5000.

    Шаг 1. Выбор подходящего разъема материнской платы

    Взгляните на любой процессор, и вы, вероятно, увидите, что у него чертовски много контактов (если это AMD) или крошечных точек контакта (если это Intel) внизу. Это то, что вставляется в разъем процессора вашей материнской платы, поэтому вам нужно купить тот, который подходит правильно.Если вы попытаетесь воткнуть его в неправильный разъем материнской платы, все, что вы получите, — это множество погнутых контактов и несколько очень сломанных компонентов.

    Сокет Intel LGA 1200. Направленные вверх контакты контактируют с крошечными пластинами на процессоре.

    Чипы Intel Alder Lake 12-го поколения используют совершенно новый сокет LGA 1700, который немного выше, чем сокет LGA 1200, используемый процессорами Rocket Lake 11-го поколения и Comet Lake 10-го поколения. Чипы AMD Ryzen постоянно используют сокет AM4.

    Существуют некоторые исключения при работе с оборудованием для рабочих станций или чипами для энтузиастов: процессоры AMD Threadripper подходят для сокета TR4, а некоторые чипы Intel используют сокет LGA 2066.Имейте в виду, что вам, вероятно, не нужно беспокоиться об этом — если вы собираете игровой ПК, чипы, использующие сокет LGA 1700, LGA 1200 или AM4, будут достаточно мощными и гораздо более экономичными.

    Предыдущие поколения Intel использовали сокет LGA 1151, на который вам, возможно, придется обратить внимание, если вы хотите сократить расходы, выбрав один из своих старых процессоров Coffee Lake 8-го / 9-го поколения, но здесь мы сосредоточимся на наиболее последнее оборудование. Говоря об этом, вот все чипы Intel 12-го поколения, которые будут вставлены в сокет LGA 1700:

    .
    Core i5 Core i7 Core i9
    Core i5-12900K Core i7-12700K Core i9-12900K
    Core i5-12600KF Core i7-12700KF Core i9-12900KF

    Далее перечислены все процессоры, которые подходят для сокета Intel LGA 1200, включая модели 11-го и 10-го поколений:

    Core i3 Core i5 Core i7 Core i9
    Core i3-11320 Core i5-11600K Core i7-11700K Core i9-11900K
    Core i3-11300T Core i5-11600KF Core i7-11700KF Core i9-11900KF
    Core i3-11300 Core i5-11600 Core i7-11700 Core i9-11900
    Core i3-11100T Core i5-11500 Intel Core i7-10700K Intel Core i9-10900K
    Core i3-11100 Core i5-11400 Intel Core i7-10700KF Intel Core i9-10900KF
    Intel Core i3-10320 Intel Core i5-10600K Intel Core i7-10700 Intel Core i9-10900
    Intel Core i3-10300 Intel Core i5-10600KF Intel Core i7-10700F Intel Core i9-10900F
    Intel Core i3-10100 Intel Core i5-10600 Intel Core i9-10850K
    Intel Core i3-10100F Intel Core i5-10500
    Intel Core i5-10400

    В отличие от этого, AMD придерживается своего сокета AM4 с момента своего первого поколения чипов Ryzen 1000.Тем не менее, новые процессоры не всегда будут работать на старых материнских платах из-за несовместимых наборов микросхем, но об этом чуть позже. Вот как сокет AM4 выглядит во плоти:

    Сокет AMD AM4. Обратите внимание на множество отверстий, в которые будут вставлены контакты процессора.

    В любом случае, если вы планируете новую сборку, лучше остановиться на процессорах Ryzen 3000 и 5000 — чипы Ryzen 4000 не продаются по отдельности, поэтому вот список всех компонентов, совместимых с AM4.

    Райзен 3 Райзен 5 Райзен 7 Райзен 9
    Райзен 3 3300X Райзен 5 5600X Райзен 7 5800X Райзен 9 5950X
    Райзен 3 3100 Райзен 5 5600G Райзен 7 5700G Райзен 9 5900X
    Райзен 5 3600XT Райзен 7 3800XT Райзен 9 3950X
    Райзен 5 3600X Райзен 7 3800X Райзен 9 3900XT
    Райзен 5 3600 Райзен 7 3700X Райзен 9 3900X

    Шаг 2. Выбор правильного набора микросхем

    Итак, мы сузили список необходимых вам разъемов материнской платы.Следующее, что нужно сделать, это решить, какой чипсет выбрать. Это схема внутри самой материнской платы. Не вдаваясь в технические подробности, набор микросхем материнской платы, по сути, определяет, какие функции он имеет, включая типы портов и возможности подключения к хранилищам, которые он обеспечивает. Они также обычно предназначены для работы с определенным семейством процессоров и часто выпускаются примерно в то же время, что и соответствующее семейство процессоров.

    Intel особенно любит все усложнять, всегда выпуская новые серии чипсетов вместе с новыми поколениями процессоров.Самой последней из них является серия 600, которая на данный момент представлена ​​исключительно чипсетом Z690, хотя более дешевые альтернативы, вероятно, появятся позже. В таблице ниже вы можете увидеть, какие чипсеты Intel совместимы с какими процессорами Intel:

    Набор микросхем Кометное озеро 10-го поколения Ракетное озеро 11-го поколения Ольховое озеро 12-го поколения
    Z690 х х Да
    З590 Да Да х
    Н570 Да Да х
    В560 Да Да х
    Н510 Да Да х
    Z490 Да Да (может не поддерживать PCIe 4.0) х
    h570 Да Да (может не поддерживать PCIe 4.0) х
    В460 Да х х
    х510 Да х х

    Что касается AMD, то последние процессоры Ryzen 5000 выпускались не с совершенно новым чипсетом: они были разработаны для существующих чипсетов AMD серии 500, которые уже работали с семейством Ryzen 3000.Они также совместимы с некоторыми старыми чипсетами серии 400 после обновления BIOS, но это зависит от материнской платы и производителя, поэтому перед покупкой обязательно проверьте, поддерживает ли он Ryzen 5000.

    Другими словами, вам не обязательно менять существующую материнскую плату AM4, если вы переходите с Ryzen 3000 на Ryzen 5000, но для большинства пользователей 5000, вероятно, проще просто купить плату серии 500. Вот как чипы Ryzen работают с чипсетами Ryzen:

    Набор микросхем Райзен 3000 Райзен 5000
    Х570 Да Да
    В550 Да Да
    А520 Да Да
    Х470 Да Необходимо выборочное обновление бета-версии BIOS
    В450 Да Необходимо выборочное обновление бета-версии BIOS
    Х370 Необходимо выборочное обновление бета-версии BIOS х
    В350 Необходимо выборочное обновление бета-версии BIOS х

    Описание чипсетов материнских плат Intel

    К этому моменту вы можете знать, какие наборы микросхем работают с вашим процессором в общем смысле, но не существует нескольких наборов микросхем в серии только для забавы.Каждая из них предназначена для разного уровня функциональности и цены, поэтому вы можете выбрать материнскую плату в соответствии со своим бюджетом и потребностями в конкретных функциях.

    В случае с Intel самые совершенные чипсеты материнских плат всегда начинаются с Z: Z490, Z590 и Z690 — самые последние. Они всегда будут поддерживать разгон ЦП (хотя некоторые платы B560, H570 и B460 также допускают разгон), а также имеют наибольшее количество линий PCIe. Это означает, что вы можете установить больше устройств PCIe (например, твердотельных накопителей NVMe), чем другие, более дешевые наборы микросхем.Материнские платы более высокого класса также имеют более широкий набор портов USB и улучшенную поддержку RAID для нескольких накопителей.

    Тем не менее, недорогие чипсеты, такие как B460 и B570, имеют достаточное количество этих линий для адекватного оснащения большинства игровых сборок ПК, поэтому они также могут работать хорошо. Чтобы дать представление о разнице в цене, вот сравнение нескольких чипсетов Intel:

    Стоит отметить, что если вы хотите установить сверхбыстрый твердотельный накопитель PCIe 4.0, вам понадобится как минимум чипсет серии 500 и чип Rocket Lake, хотя Alder Lake и Z590 расширяют это, добавляя дополнительный PCIe 4.0 полос на сам чипсет. Более новое оборудование 12-го поколения также поддерживает PCIe 5.0, хотя не ожидайте, что оборудование, которое действительно может использовать дополнительную производительность, появится не раньше 2022 года. А пока вы можете найти несколько качественных твердотельных накопителей 4.0 в нашем списке лучших твердотельных накопителей для игр.

    Некоторые наборы микросхем будут определять размер материнской платы в дополнение к функциям. Материнская плата mini-ITX (слева) намного меньше, чем материнская плата ATX (справа), поэтому убедитесь, что вы выбрали именно ту, которая подходит для вашего корпуса.

    Описание чипсетов материнских плат AMD

    Большинство чипсетов AMD допускают разгон, за исключением A520 и все более устаревшего A320, поэтому, если вам необходима возможность разгона, у вас будет немного больше выбора, чем у Intel.Тем не менее, у перехода на более высокий рынок есть и свои преимущества: X570 предлагает больше разъемов SATA и портов USB, чем B550, который, в свою очередь, поддерживает больше, чем A520.

    Таким образом, для более амбициозных сборок ПК лучше использовать чипсеты AMD более высокого класса серии X, и наоборот, те, у кого очень простые настройки хранения, могут обойтись чипсетами серии B среднего уровня или серии A начального уровня. Вот как в настоящее время складываются варианты Red Team по стоимости:

    Что еще мне следует знать?

    От вас зависит, какие дополнительные функции вам нужны.Некоторые материнские платы, такие как Gigabyte X570 Aorus Master, имеют дополнительные инструменты для разгона, такие как светодиодный дисплей для устранения неполадок и встроенные кнопки питания/сброса, а многие другие включают в себя предварительно установленные платы ввода-вывода для более аккуратной отделки задней панели вашего ПК.

    Вероятно, само собой разумеется, что вам также следует выбрать материнскую плату, которая действительно подходит для вашего предполагаемого корпуса. Нет смысла покупать материнскую плату размера ATX, если у вас небольшой форм-фактор или корпус mini-tower, и нет особого смысла покупать гигантский корпус Full Tower для миниатюрной материнской платы mini-ITX.

    Что касается того, является ли поддержка PCIe 4.0 обязательной… Я бы сказал, что нет в данный момент, главным образом потому, что вы можете получить отличные твердотельные накопители PCIe 3.0 (например, WD Blue SN570), которые достаточно быстры. И твердотельные накопители 3.0 и 4.0 также смогут хорошо работать с DirectStorage, захватывающей технологией Microsoft, которая может сократить время загрузки в играх до минимума. На самом деле он еще не поддерживается ни в одной игре, но вам не придется основывать на нем свой выбор материнской платы.

    Разумеется, PCIe 4.0 в целом все еще быстрее, и если вы покупаете процессор Intel Alder Lake 12-го поколения, вы должны получить стандартную поддержку 4.0, с какой бы материнской платой вы его ни соединили.


    Нужна помощь в установке материнской платы или процессора на ПК? Прочтите наши пошаговые руководства «Как установить материнскую плату и как установить ЦП» для полной версии.

  • Добавить комментарий

    Ваш адрес email не будет опубликован.
