какую лучше выбрать для устройства дымоотвода

Монтаж печи или камина предполагает обустройство системы удаления дыма. В этом вопросе мало выбрать правильные трубы для дымохода, необходимо еще соблюсти массу строительных и противопожарных правил. Иначе эксплуатация отопительного оборудования будет малоэффективной и небезопасной.

Допущенные при установке дымоотвода ошибки не только снижают отдачу от работы топки, но и могут привести к трагедии. В нашем материале речь пойдет о том, как избежать самых распространенных ошибок при монтаже. Кроме того, мы расскажем, как правильно выбрать трубы для дымоходов.

Содержание статьи:

  • Нормативные требования по устройству дымоходов
    • Нормы по устройству системы отведения дыма
  • Выбор материала дымоходной трубы
    • Вариант #1 — традиционный кирпич
    • Вариант #2 — оцинкованная и нержавеющая сталь
    • Вариант #3 — дешевый асбестоцемент
    • Вариант #4 — экзотика из керамики и бетона
  • Типичные ошибки новичков и самоучек
  • Выводы и полезное видео по теме

Нормативные требования по устройству дымоходов

Основное и единственное предназначение дымоходной трубы – это выведение отработанных газов от отопительного котла в атмосферу за пределами здания, где установлена печь, котел или камин. При этом от ее правильной установки напрямую зависит эффективность работы генерирующего тепло оборудования.

Можно поставить в доме котел с превосходным КПД, но допустить просчеты при . В результате – перерасход топлива и отсутствие комфортных температур воздуха в комнатах. У дымоотвода должно быть правильно подобрано сечение, расположение, конфигурация и высота.

Галерея изображений

Фото из

Дымоходная труба из кирпича является классикой печного дела, но современный дымоход может быть сделан и из иных материалов

Традиционный кирпичный канал может быть дополнен стальной гильзой, сокращающей аэродинамическое сопротивление в трубе

В обустройстве бытовок и хозяйственных помещений до сих пор нередко используются асбестоцементные трубы, не отличающиеся эстетическими плюсами и износостойкостью

Значительно привлекательней внешне, устойчивей к износу и атмосферным воздействиям керамический дымоход, собранный из модульных элементов

Наряду со строительной керамикой в делее сооружения дымоходных труб применяется листовая оцинкованная сталь, соединяемая фальцевыми швами

Существенно облегчат и упростят процесс устройства дымохода готовые детали круглого сечения, выполненные из нержавейки

Трубы из обычной оцинкованной стали не уступают изделиям из нержавейки в плане износостойкости, но проигрывают по декоративным показателям

Один из распространенных вариантов устройства металлического дымохода сооружается по схеме труба-в-трубе, между которыми располагается утеплитель

Дымоходная труба из кирпича

Кирпичный дымоход со стальной гильзой

Асбестоцементный дымоходный канал

Блочный керамический дымоход

Металлические трубы прямоугольного сечения

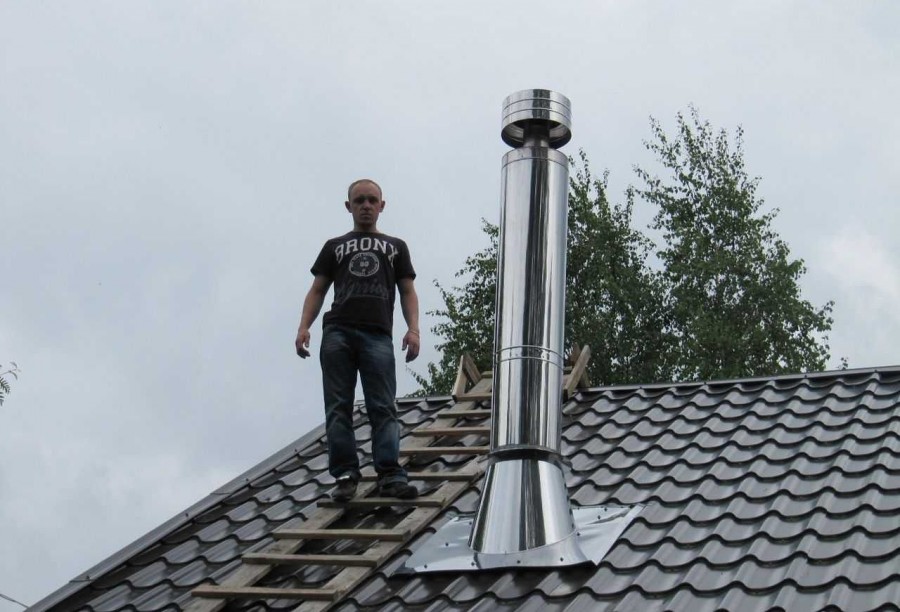

Трубы из нержавейки заводского производства

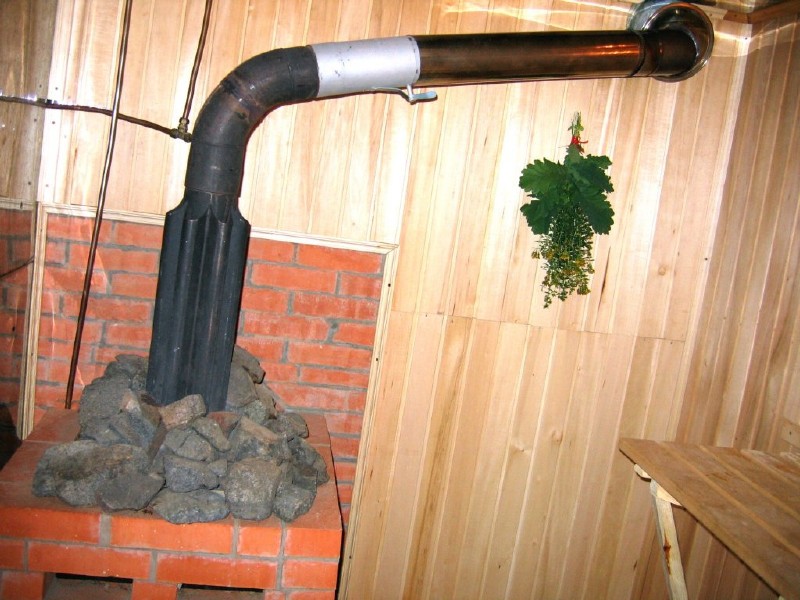

Дымовая труба выполнена из оцинкованной стали

Металическая дымовая труба типа сэндвич с утеплителем

Если в доме два котла или печь и камин в разных комнатах, то лучше сделать для каждого из них отдельные трубы отведения дыма. Вариант с одним дымоходом разрешен СНиПами, но грамотно его рассчитать сможет только профессиональный печник.

Диаметр печной трубы подбирается в зависимости от используемого отопительного оборудования. При установке котла он уже задан производителем отводным патрубком. Подключать к нему трубы меньшего сечения запрещено, а большего – попросту не нужно. Во втором случае для повышения тяги придется монтировать редуктор, который стоит немалых денег.

В случае с или русской все несколько сложнее. Здесь придется делать инженерные расчеты с учетом используемого топлива и размеров топки. Гораздо проще взять готовый , испытанный временем. Благо есть немало вариантов с уже четко выверенной порядовкой кирпичной кладки.

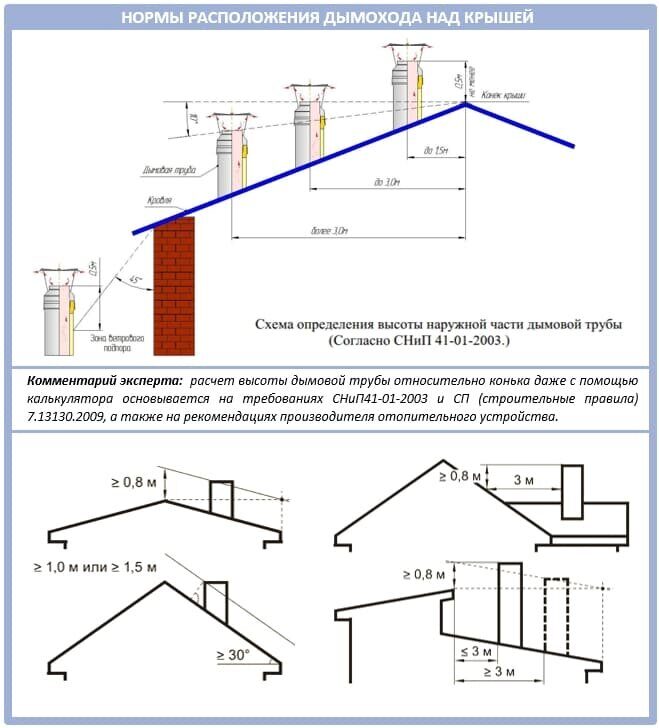

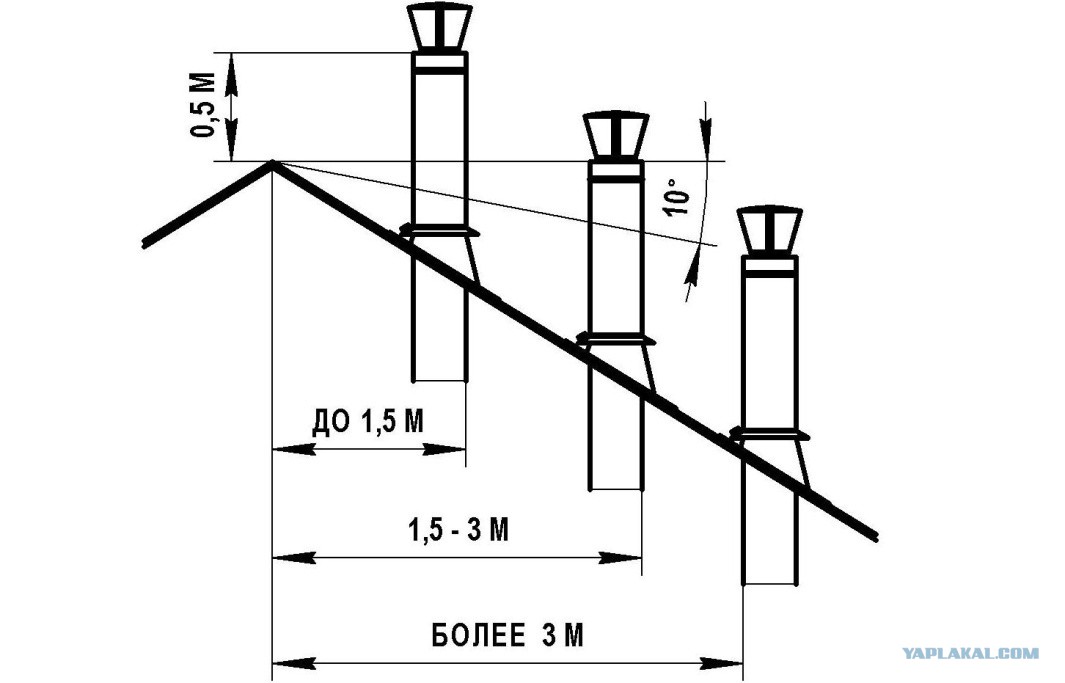

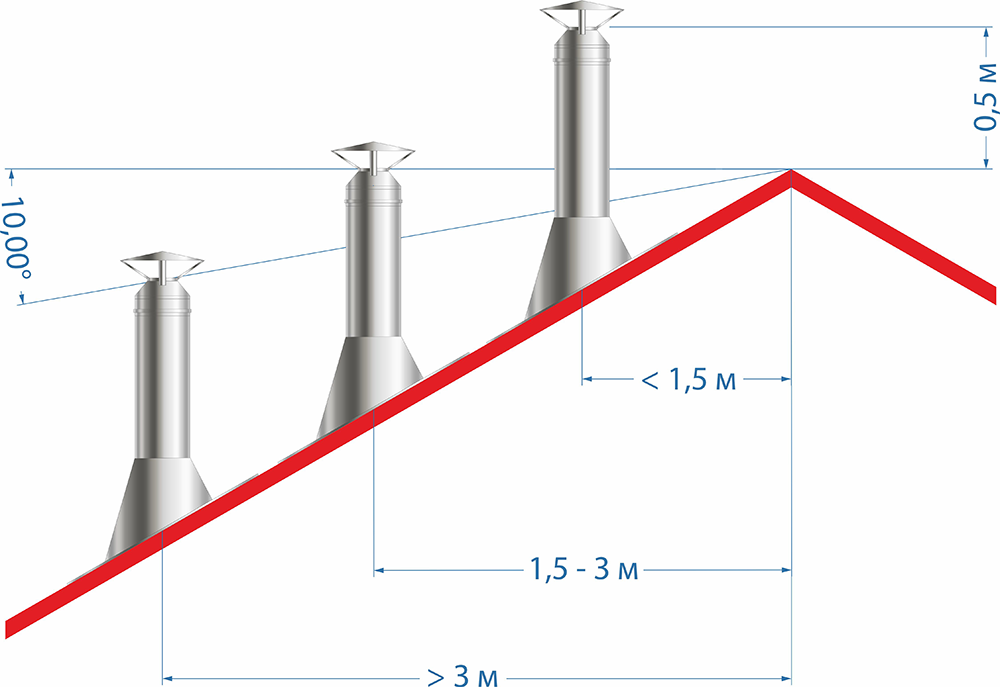

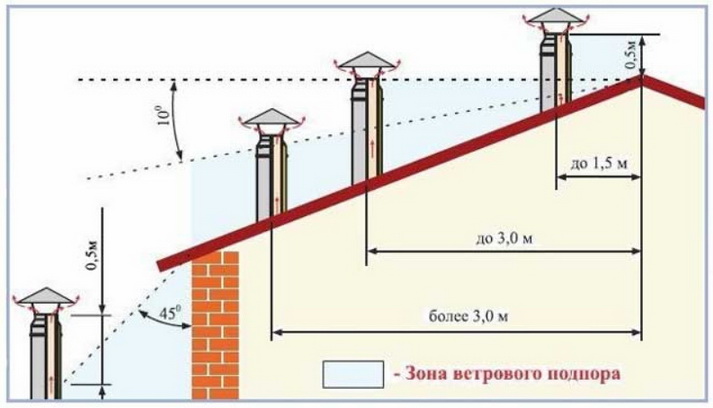

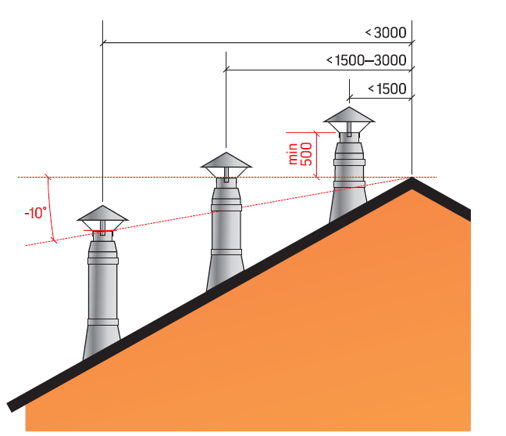

Высота возвышения трубы дымохода над кровлей определяется ее удаленностью от конька крыши

Чем выше и длиннее дымоотвод, тем сильнее тяга. Однако это может привести к перегреву и разрушению его стенок. Плюс, сильное повышение тяги – это предпосылки к возникновению турбулентности в дымоходе, которая сопровождается гулом и низкочастотным шумом.

При слишком низкой трубе конек может превратиться в непреодолимое препятствие для выходящего из нее дыма. В результате возникнет эффект обратной тяги с опрокидыванием дымовых газов обратно в топку. О том, как ее нормализовать пойдет речь в .

При нормальном функционировании дымохода горизонтальный поток ветра, обтекая участок трубы над кровлей, поворачивает вверх. Вследствие чего над нею образуется разряженный воздух, который буквально “высасывает” из отвода дымы. Однако этому процессы может помешать конек скатной крыши и даже высокое дерево в непосредственной близости с домом.

Нормы по устройству системы отведения дыма

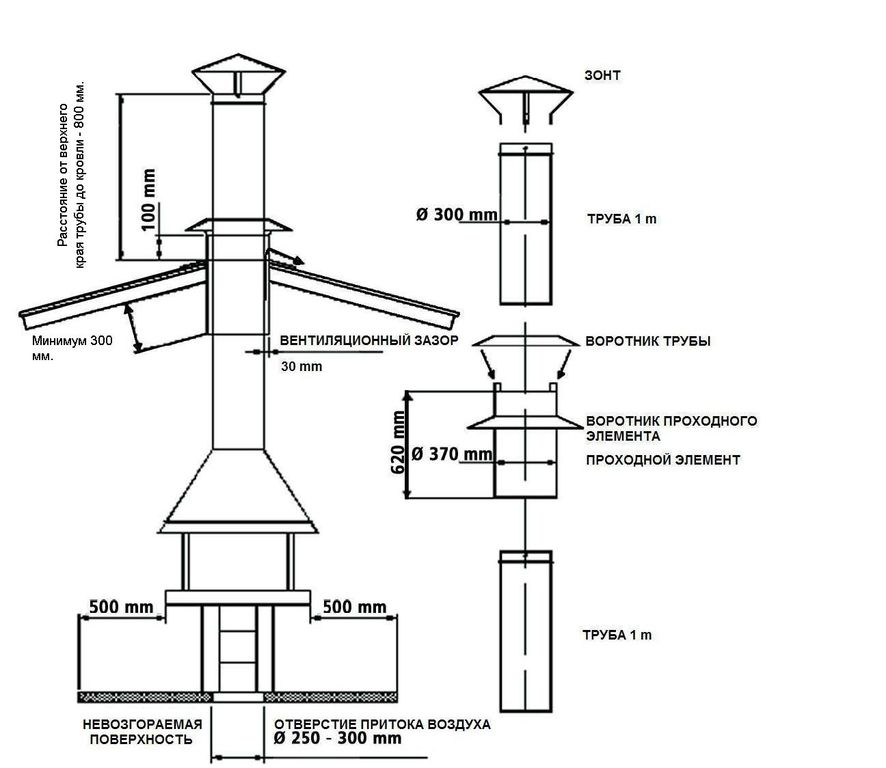

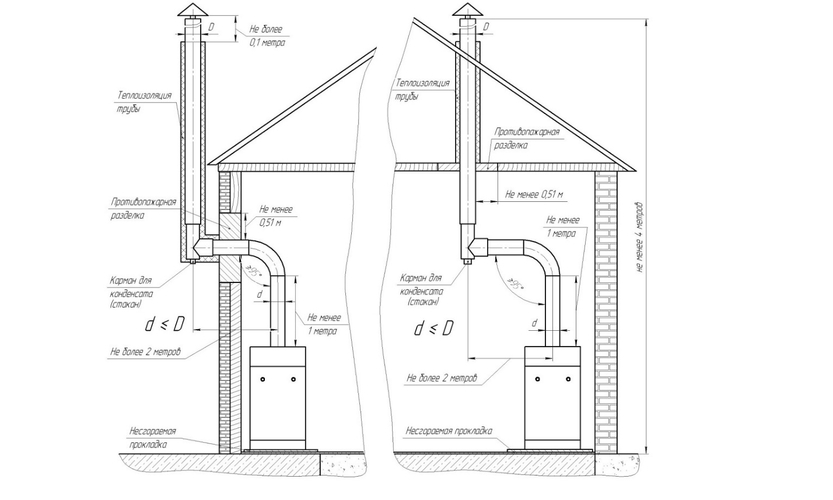

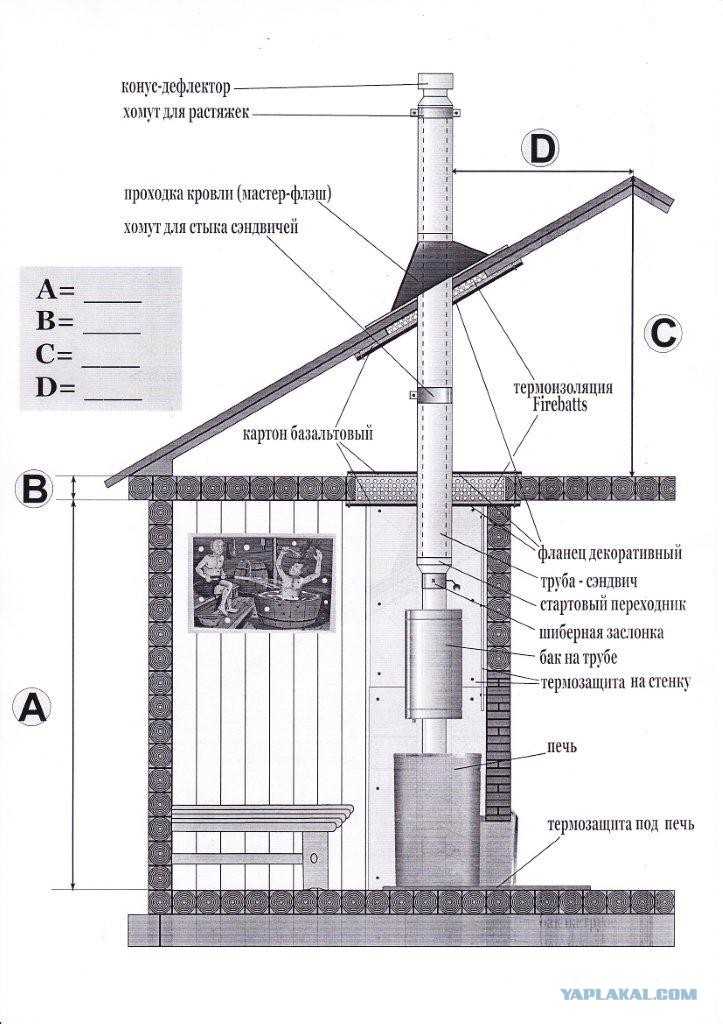

Строительные нормы предписывают дымовую трубу делать следующим образом:

  1. Длина ее от колосника до верхней точки должна быть от 5-ти метров (исключение возможно только для строений без чердаков и только в условиях устойчивой принудительной тяги).
  2. Оптимальной с учетом всех возможных изгибов высотой считается 5–6 м.

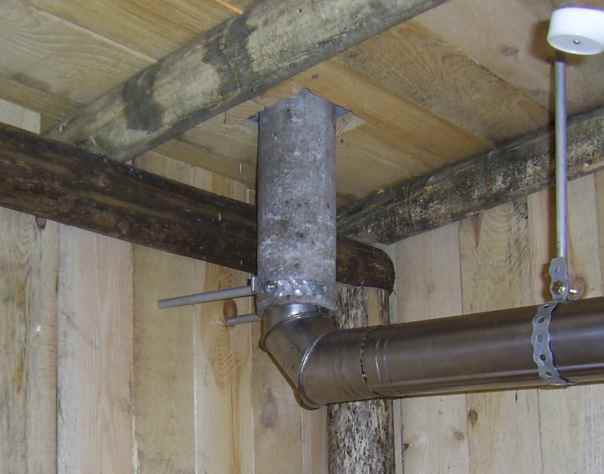

  3. Расстояние от металлической печной трубы до конструкций из сгораемых стройматериалов должно быть от метра.
  4. Горизонтальный отвод сразу за котлом не должен превышать 1 м.

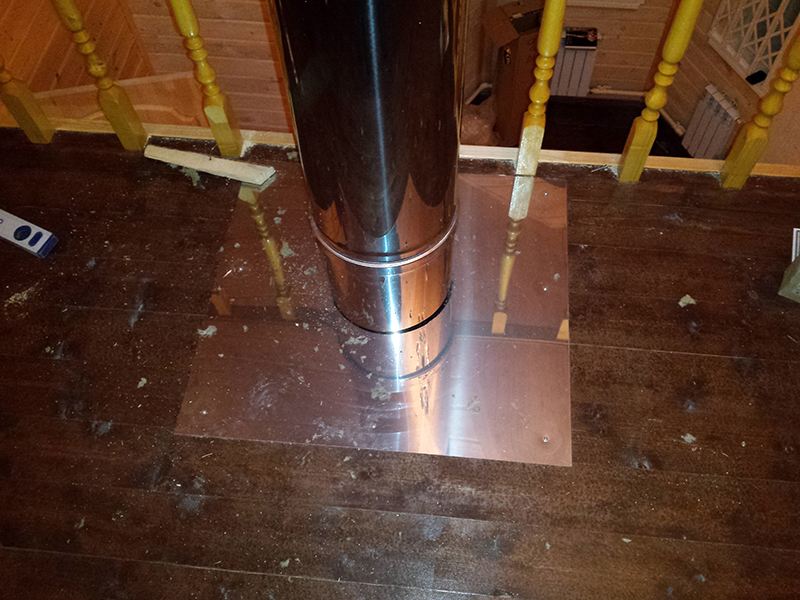

  5. При прохождении кровельного покрытия, стен и перекрытий внутри дома следует обустраивать канал из негорючих материалов.
  6. Для соединения металлических элементов трубы герметик следует применять исключительно термостойкий с рабочей температурой от 1000 °С.
  7. Над плоской кровлей дымоход должен возвышаться минимум на 50 см.
  8. Если некирпичная печная труба сооружается выше уровня крыши на 1,5 метра и более, то ее в обязательном порядке необходимо укреплять при помощи растяжек и скоб.

Любые наклоны и горизонтальные участки неизбежно снижают тягу в трубе дымохода. Если сделать его прямым не получается, то изгибы и смещения лучше всего выполнять из нескольких наклонных сегментов под общим углом до 45-ти градусов.

Помимо соблюдения сугубо строительных правил гарантирующих высокую эффективность работы дымохода и печи необходимо также позаботиться о противопожарной безопасности, для чего делаются специальные отступки и экраны

При устройстве вентиляционных и дымоходных шахт параллельно в одной конструкции над кровлей их ни в коем случае нельзя накрывать общим колпаком. Отвод от печи обязательно должен возвышаться над трубой вентиляции, иначе тяга снизится, а дым начнет засасывать обратно в дом. То же касается отдельных, но рядом расположенных вытяжек и дымоходов.

Выбор материала дымоходной трубы

Прокладку дымохода в частном жилом доме можно выполнить несколькими способами:

  1. С проходом сквозь чердачное перекрытие и крышу.
  2. С выводом за внешние стены и исключительно внутри строения.
  3. С проходом только через кровлю, в обход межэтажных перекрытий.
  4. С опорой прямо на котел или печь либо с креплением к стенам.
  5. Со смещением вертикальной осевой линии и в строго прямом исполнении.

Выбор конечной конфигурации зависит от планировки жилых комнат, месторасположения отопительного агрегата, а также индивидуальных особенностей конструктива и архитектуры коттеджа. В каждом случае рекомендуется подбирать свой вариант дымоотвода.

Осталось только разобраться – какую для дымохода выбрать трубу, какой материал для этого подойдет лучше всего.

Стояк дымоходной трубы может быть проложен во внешних и внутренних стенах дома, за фасадом и проходить по жилым комнатам

Сделать дымоотвод можно из:

  • кирпича;
  • железных или асбестовых труб;
  • керамики;
  • бетона;
  • жаропрочного стекла.

Сечением он может быть как круглым, так и квадратным либо прямоугольным. Причем именно первый из них является самым оптимальным. Из всех материалов при самостоятельном монтаже только с жаропрочным стеклом могут возникнуть проблемы. Его установка потребует устройства специальной несущей конструкции, грамотно и с гарантией собрать которую сможет только специалист.

Вариант #1 — традиционный кирпич

Дымоходы из обожженного кирпича делаются уже не первый век. Это традиционные и хорошо изученные профессиональными печниками конструкции для отведения дымных газов. Но делать их приходится одновременно с возведением жилища, для тяжелой кирпичной кладки необходимо заливать отдельный фундамент.

Кирпич для дымохода газового оборудования следует брать исключительно полнотелый и хорошо обожженный, пористый аналог способен пропускать опасный для человека газ

Среди достоинств кирпичной трубы числятся высокая пожаробезопасность, привлекательный внешний вид, изученность конструкции и дополнительная теплоотдача от кладки. А в числе недостатков – высокая стоимость работ, большой вес и необходимость устройства фундамента, а также сильная шероховатость стенок.

В целом, кирпичная кладка – надежный и эффективный вариант организации дымохода. А существующие недостатки можно легко обойти банальной установкой внутрь шахты трубы из нержавейки. Стальной вкладыш предотвратит засорение сажей и примет на себя часть тепловой нагрузки, обезопасив тем самым кирпич и продлив срок его службы.

Дымоходные каналы из кирпича сооружают преимущественно при использовании твердого вида топлива. Их устраивают насадными, т.е. установленными на перекрытие печки, коренными в виде отдельно построенного вертикального отвода, и стеновыми — расположенными внутри несущей стены.

При использовании металлического вкладыша с круглым сечение, вставленного внутрь кирпичного дымоотвода, он сможет служить дымоотводом газовых отопительных и варочных агрегатов.

Галерея изображений

Фото из

Оптимальной для движения дымовых газов формой кирпичного канала считается квадрат в сечении. Кирпич для кладки должен быть без сколов и трещин

Существенно большим сопротивлением отличается прямоугольная. Обе они уступают круглым трубами, из-за чего нередко дополняются металлическими или асбестоцементными гильзами

Дымоходную трубу из кирпича принято располагать как можно ближе к коньковому ребру крыши. Расположение в центре постройки позволяет обогревать помещения одним агрегатом все помещения

Труба, установленная отдельно от печи на отдельный или общий с печью фундамент, называется коренной. В нижней ее части устраивают отверстие для прочистки

Дымоход, установленный на перекрышу печки, т.е. уложенную сверху на стенки железобетонную плиту, и являющийся по сути его продолжением, называется насадным

Дымоходные каналы, сооруженные в стене, называются стеновыми. Устраиваются преимущественно в расположенных внутри постройки стенах, но при выполнении утепления могут сооружаться в наружных

Если стены сложены газосиликатными блоками, силикатным или щелевым кирпичом, то участки устройства дымоходов выкладываются полнотелым красным кирпичом

Для отвода дымовых газов каждый агрегат должен быть оборудован собственной трубой. Допускается объединенная прокладка обособленных вентиляционных и дымовых труб в одной кирпичной шахте

Оптимальная форма кирпичного дымохода

Прямоугольная в сечении дымовая труба

Приоритетное расположение трубы

Коренная дымовая труба из кирпича

Специфика устройства насадного кирпичного дымохода

Стеновые дымовые каналы в несущей конструкции

Закладка дымового канала глиняным кирпичом

Вентиляционные и дымовые каналы в одной шахте

Вариант #2 — оцинкованная и нержавеющая сталь

Оцинковка и нержавейка устойчивы к коррозии и агрессивной среде, образующейся при соединении конденсата и печных газов. Они имеют небольшой вес и не нуждаются в дополнительном фундаменте, для монтажа достаточно будет надежных крепежей к стене.

В продаже печные трубы из стали можно найти:

  1. Одностенные – без теплоизоляционного материала.
  2. Двустенные – сэндвичи с утеплителем между стальных стенок.

При монтаже стального дымохода снаружи фасада его обязательно нужно утеплять, иначе теплопотери и обильный конденсат сведут на нет все достоинства этого вариант. Теплоизоляцию используют на участках дымовой трубы, выходящих за пределы кровли и проходящих по неотапливаемому чердаку.

По стоимости комплектующих дымоход из нержавеющей или оцинкованной стали обойдется дешевле, нежели кирпичный и керамический аналоги.

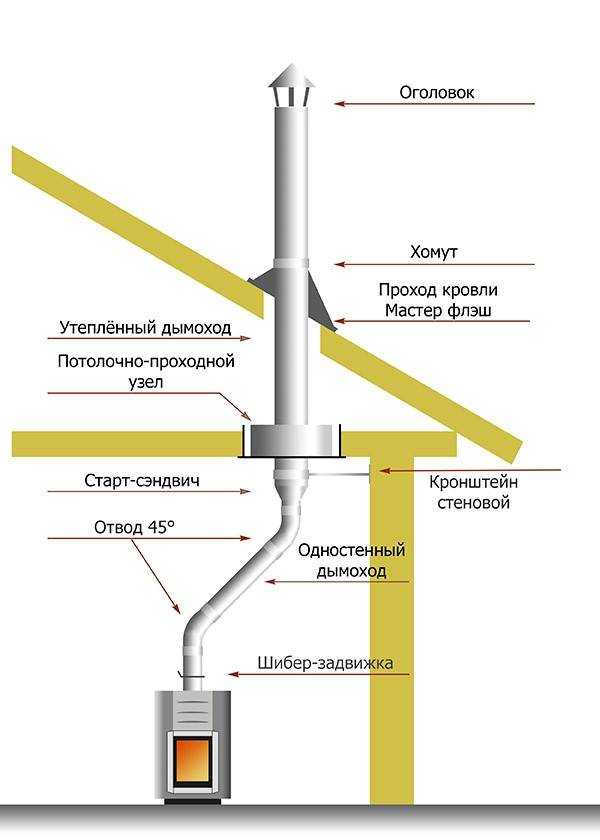

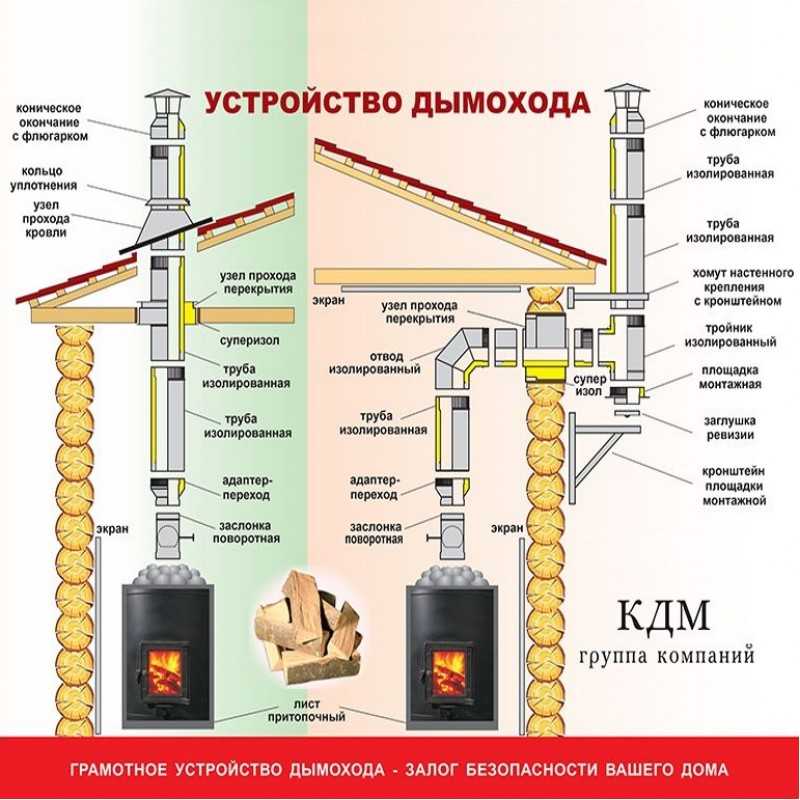

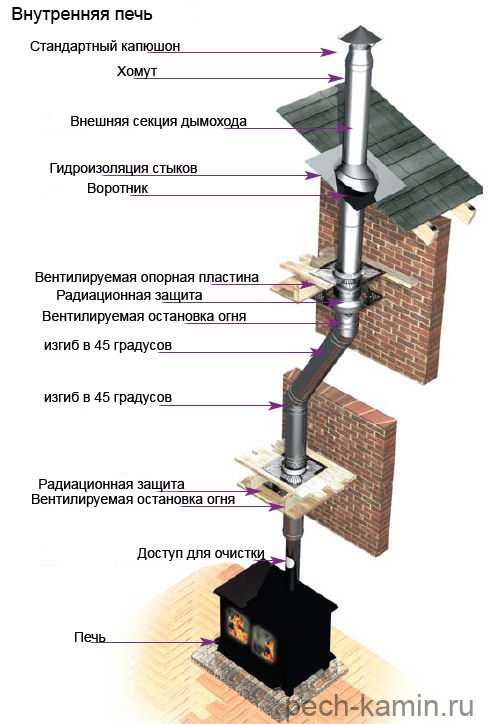

Стальной дымоход – это конструктор из набора элементов, которые можно собрать различными способами и в разной конфигурации

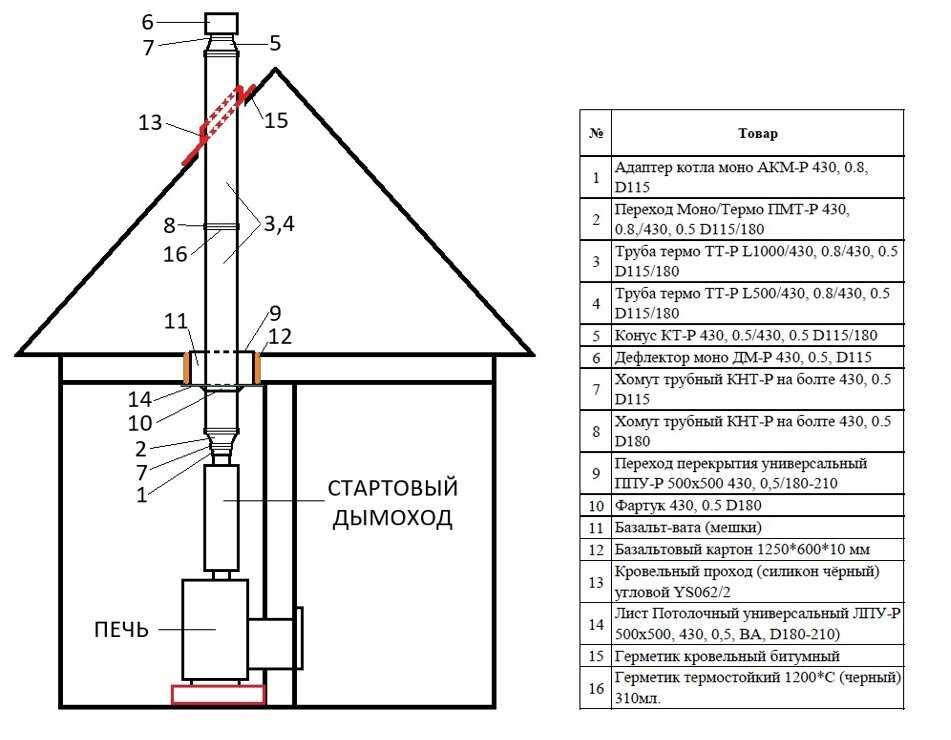

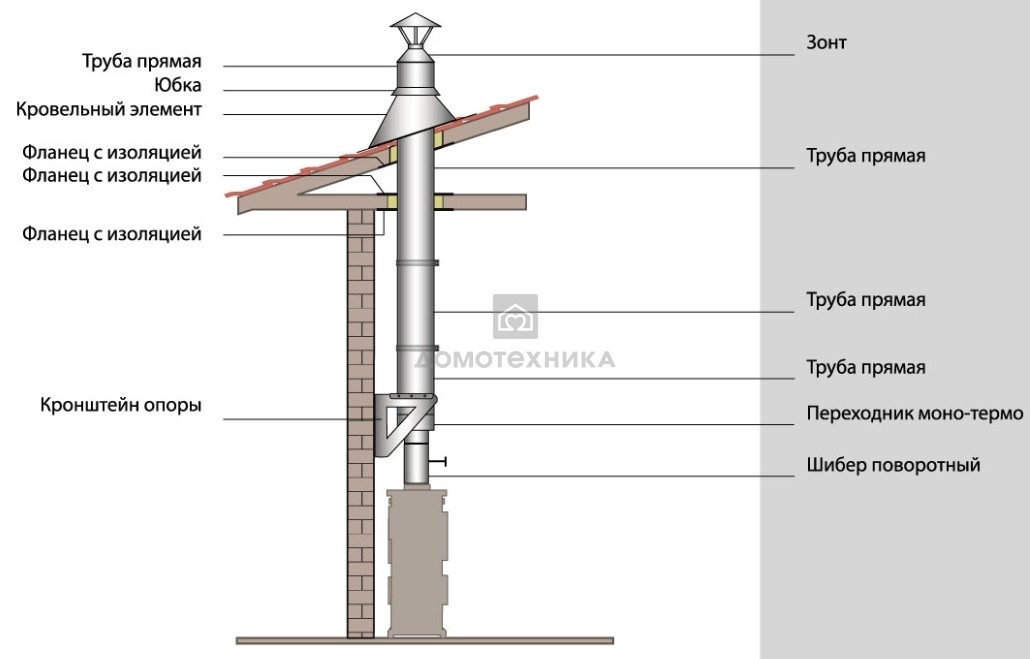

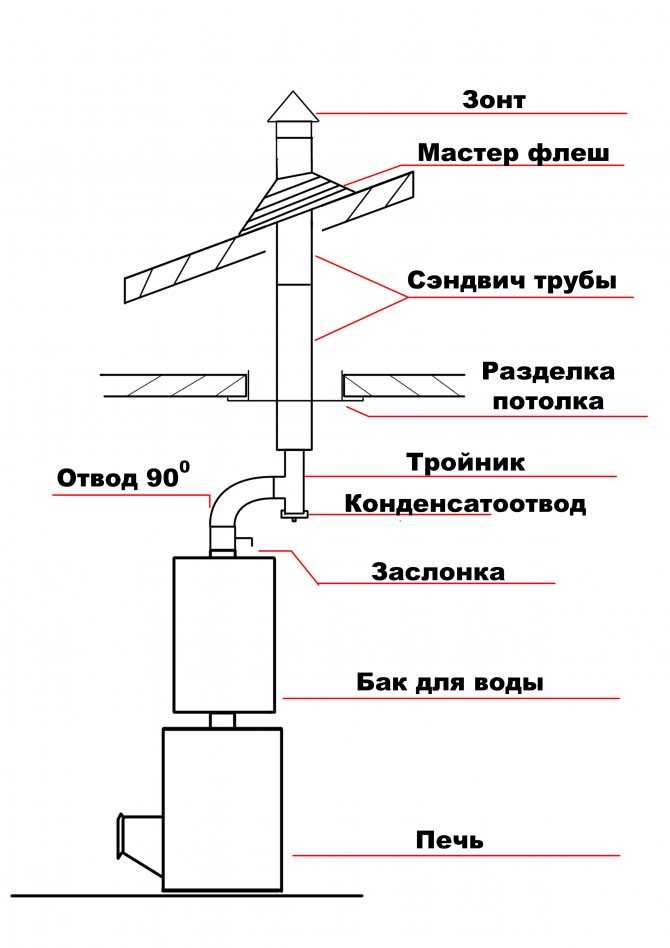

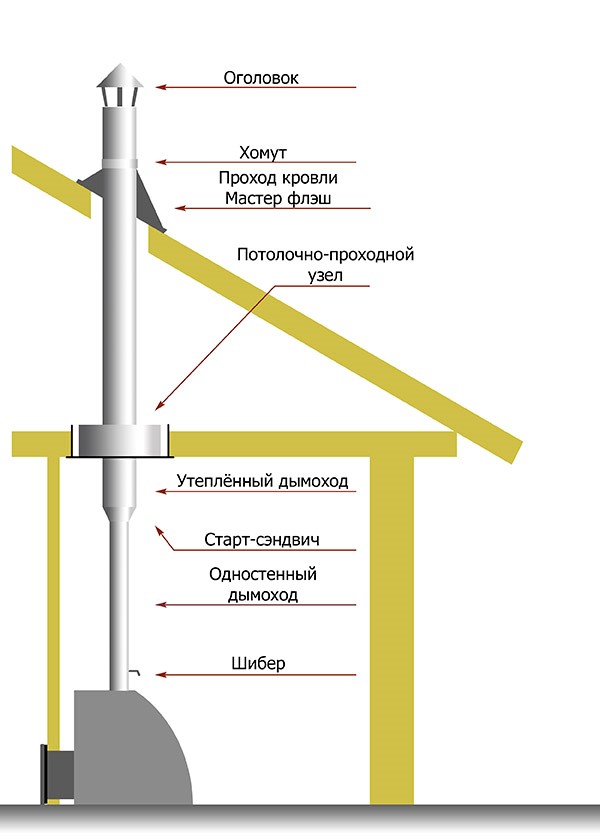

Канал дымоотвода собирается из:

  • дождевого колпака;
  • тройников;
  • колен;
  • вставок с ревизионными люками;
  • прямых труб;
  • сборников для конденсата.

Все это надо просто смонтировать вместе, вставив одну секцию в другую и промазав стыки жаропрочным герметиком. Подобные дымоходы подходят практически ко всем типам топок и топлива. Оцинкованная и нержавеющая сталь без проблем десятилетиями выдерживает высокие температуры и воздействие сажи.

Гладкая поверхность стальных стенок оптимизирует отвод продуктов горения, исключает накопление сажи. Дымоотводы, устроенные из стальных труб, подходят для газовых, жидко- и твердотопливных печей. Металлические модули применяются для сооружения дымовой трубы полностью или частично с подключением ее к кирпичному каналу или установкой в виде вкладыша.

Галерея изображений

Фото из

Для сооружения металлической дымоходной трубы выпускают полный набор деталей, позволяющий оперативно произвести монтаж

Дымоходы круглого сечения оптимально подходят для отвода продуктов сгорания из агрегатов, перерабатывающих газ. Потому что у них нет углов, способствующих отложению сажи

Металлические дымовые каналы устраиваются по насадной схеме, как наиболее приемлемой в плане безопасной эксплуатации

Проектировка металлического дымохода должна по возможности избегать углов. Допустим уклон отвода в 60° к линии горизонта, протяженность наклонного участка не более 1 м

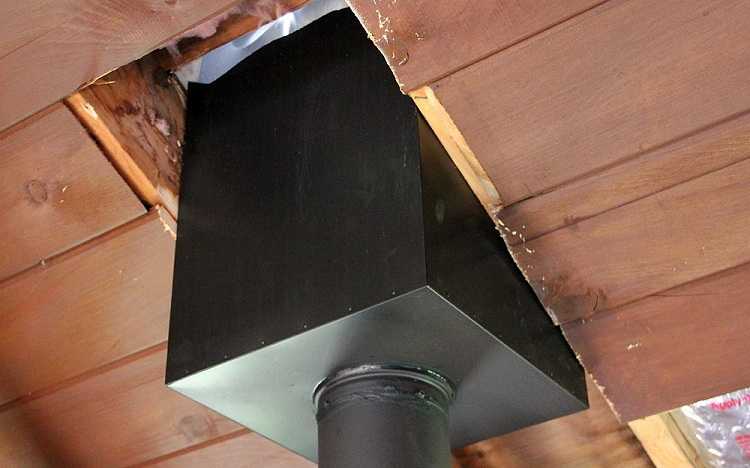

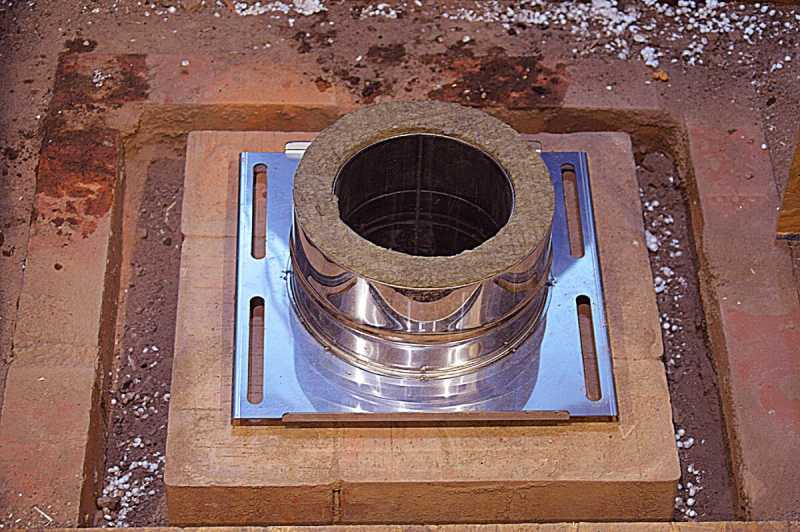

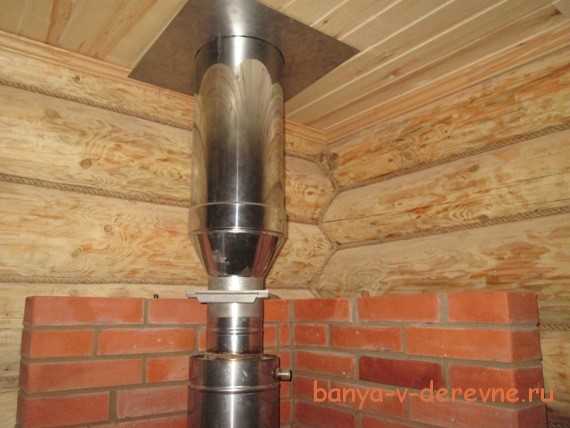

Проходы металлической трубы через строительные конструкции обустраиваются изолирующими ящиками типа песочниц, закрываются невозгораемыми материалами

Проход металлической дымовой трубы через несущую стену утепляют негорючей теплоизоляцией и закрывают металлическим листом

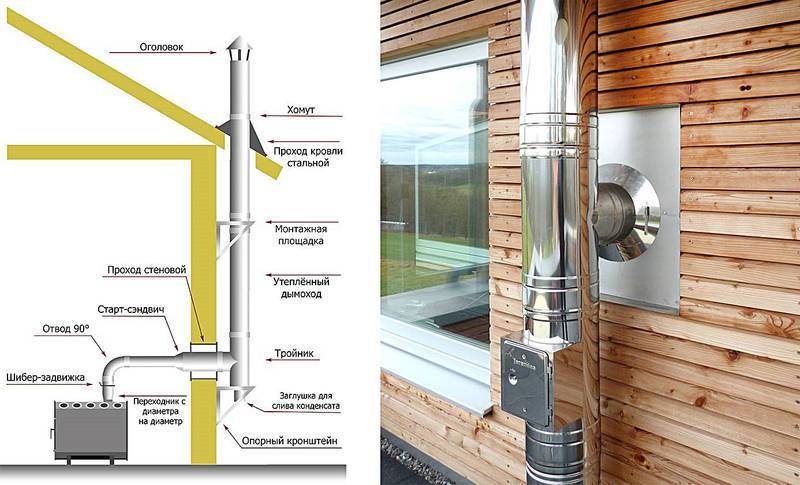

При устройстве дымоходной трубы с внешней стороны здания используются сэндвич системы

Модульные элементы, выпускаемые для сборки сэндвич-дымоходов, предоставляют возможность соорудить дымовую трубу любой сложности и протяженности

Модульные детали для сборки дымохода

Преимущества круглого сечения дымохода

Специфика установки металлических труб

Допустимый уклон отвода дымохода

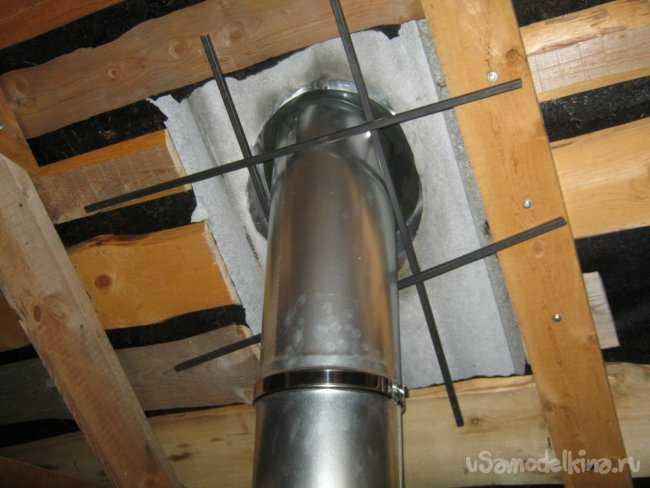

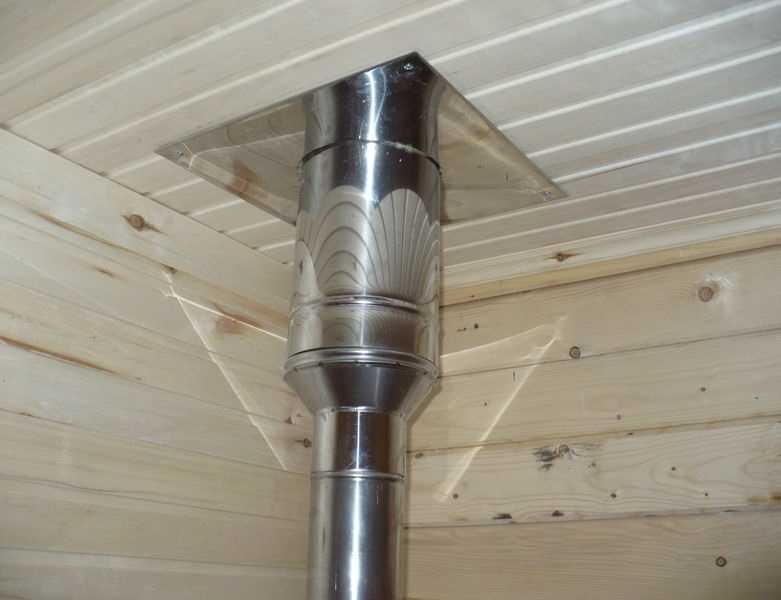

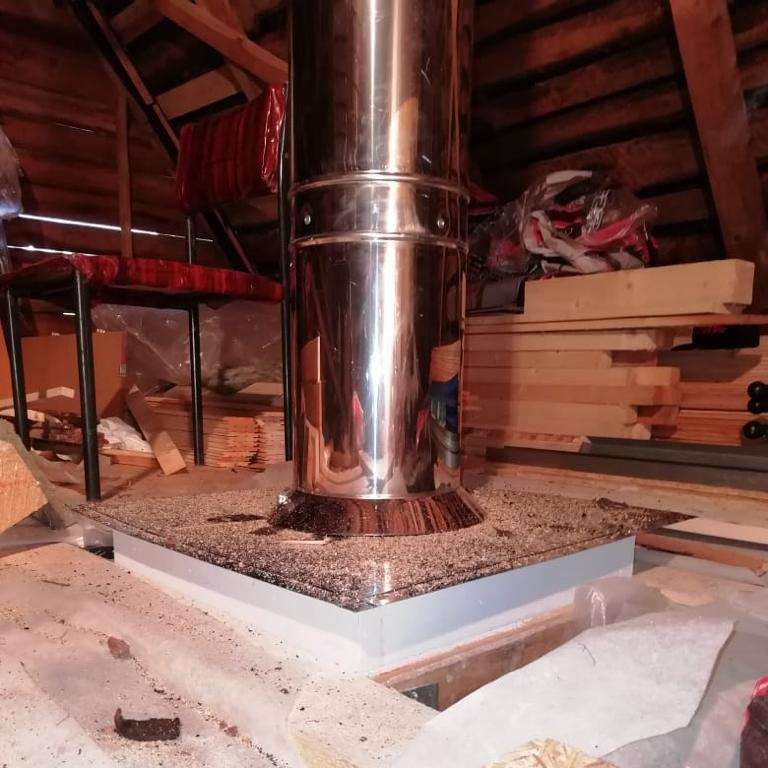

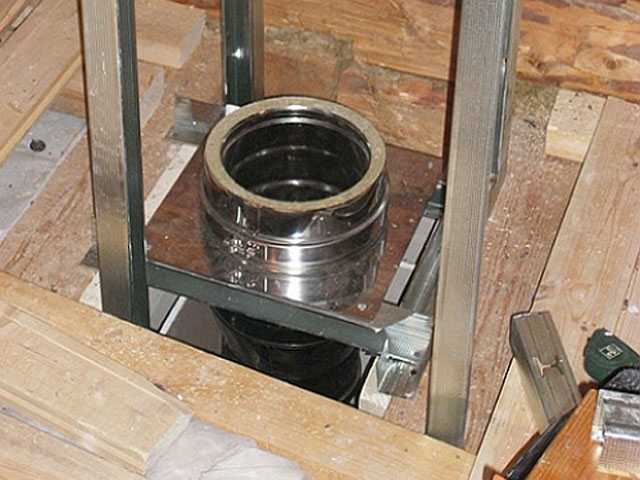

Пересечение кровли и перекрытия

Проход дымохода через несущую стену

Элементы для сборки сэндвич дымохода

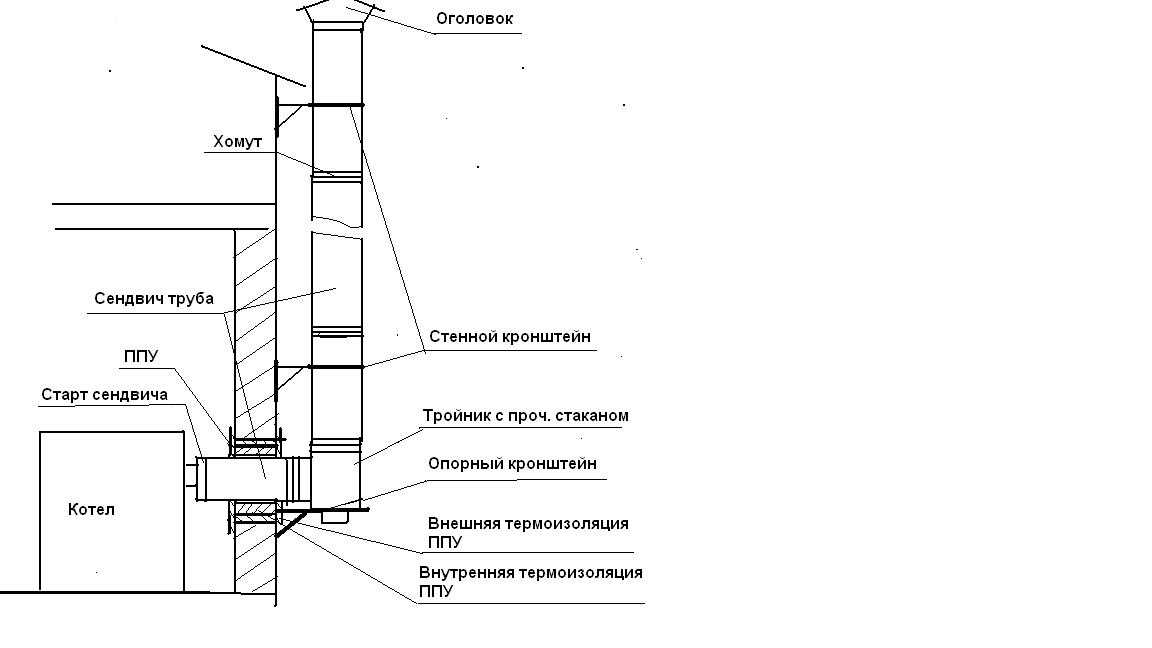

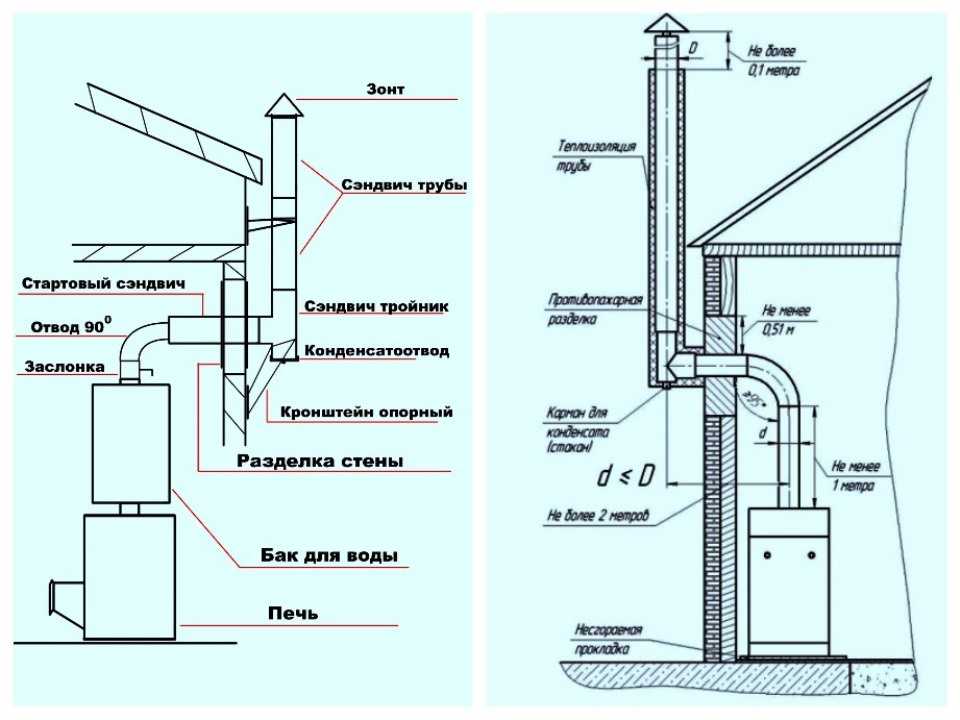

Установка наружных дымоходных труб

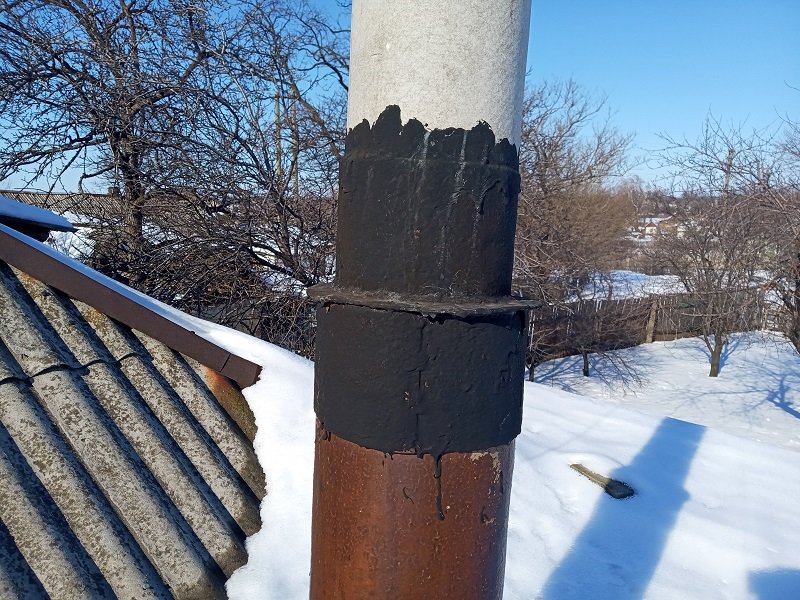

Вариант #3 — дешевый асбестоцемент

Трубы из природного асбеста с цементом в качестве связующего материала стали широко применяться в нашей стране в советское время. Они были дешевы, долговечны и производились в большом количестве. В основном их использовали в сельском хозяйстве для мелиорации.

Изначально асбоцементные трубы не предназначались для монтажа дымоходов. Они для этого слишком хрупки и не переносят высоких температур. Однако вопрос цены во многих случаях играет немаловажную роль. Если под рукой есть дешевый материал, то его обязательно нужно использовать, нивелируя тем или иным способом проблемные места.

Асбестоцемент при температурах выше 300С может загореться, поэтому трубы из него разрешено устанавливать только на конечном участке дымохода и ни в коем случае сразу у печи

У асбестовых труб есть еще одна проблема – шероховатость стенок изнутри. Постепенно на них накапливается сажа, которая может загореться и попросту взорваться. Плюс при постоянном образовании внутри конденсата из смеси паров и окислов горения асбоцемент начинает разрушаться.

Материал этот дешев, но использование его для обустройства дымоходов сопряжено с сильным риском. Такие трубы следует чаще чистить. Однако проделать в них ревизионное отверстие невозможно, его надо будет предусмотреть на участке от печи до асбестоцемента.

Дымовые каналы из асбестоцементных труб выполняют в основном в насадном варианте. В приоритете наиболее простая схема устройства и вертикальное расположение всех элементов. При необходимости выполнить уклон применяются патрубки из невозгораемых материалов.

Вариант #4 — экзотика из керамики и бетона

Керамические дымоходы отличаются непревзойденной долговечность и высокой ценой. Им не страшны перегревы, агрессивность сажи и коррозия. У этих труб очень гладкие стенки, копоть на которой даже не задерживается.

При монтаже собираются так же, как стальные. Только вокруг них еще формируется короб из керамзитобетона. Такие трубы практически не нагреваются. Даже та малая часть тепла, что отдается инертной керамикой, поглощается керамзитобетонными стенками. Пожар в доме из-за прогорания подобного дымоотвода – это нонсенс.

Модульные дымоходы из керамических труб надежны и долговечны, однако на территории России они практически не выпускаются, поэтому имеют довольно высокую стоимость

Весит дымоходная конструкция из керамики и керамзитобетона намного меньше кирпичной кладки аналогичного предназначения. Но даже в этом случае для нее приходится делать отдельный небольшой фундамент.

Еще более массивное монолитное основание придется выполнять для дымохода из бетона. Этот вариант отведения дыма используется редко именно из-за сложности и трудоемкости изготовления конструкции. Необходимо будет устанавливать опалубку, а после ждать застывания бетонного раствора.

Галерея изображений

Фото из

Керамический сэндвич дымоход

Защитный кожух для дымового и вентканала

Тип сооружаемых дымоходов

Керамическая труба на фасаде

Типичные ошибки новичков и самоучек

На первом месте среди оплошностей – неправильная высота дымоходной трубы. Слишком высокий вариант создает избыточную тягу, что увеличивает вероятность опрокидывания и затягиванию дыма обратно в топку и помещение с печью. Оптимальными считаются 5–6 метров, но многое здесь зависит от размеров камеры сгорания и конфигурации дымоотвода.

Постоянный приток воздуха в топку – это обязательный залог хорошей тяги в дымоходе, поэтому так важно в комнате с камином или печью обустраивать качественную вентиляцию

Нельзя допускать переохлаждение дымоотвода и чересчур сильного его нагрева в результате интенсивного сжигания топлива в топке. Все должно быть в меру, иначе труба может треснуть. Чтобы облегчить себе выявление этих трещин, следует участок дымохода на чердаке побелить. На белом фоне будут заметны все “потеки” сажи.

Часто новички при монтаже стального дымоотвода забывают обеспечить отвод конденсата. Для этого нужно делать специальный сборник и вставлять в трубу люки для ревизии. Ошибки допускаются и в выборе марки стали.

При обычном горении дров, газа или угля в камине либо дымоход прогревается до 500–600 °С. Однако температура дымов пусть и кратковременно может подниматься до 1000 °С. При этом уже через несколько метров от топки они остывают до 200–300 градусов и не представляют угрозы для трубы.

Но ее начальный метровый участок от котла успевает нагреться очень сильно. Сталь должна быть жаропрочной и способной выдерживать эти нагрузки. И утепление стальной трубы стоит производить только через пару метров от топки, чтобы предотвратить перегрев этого сегмента дымохода.

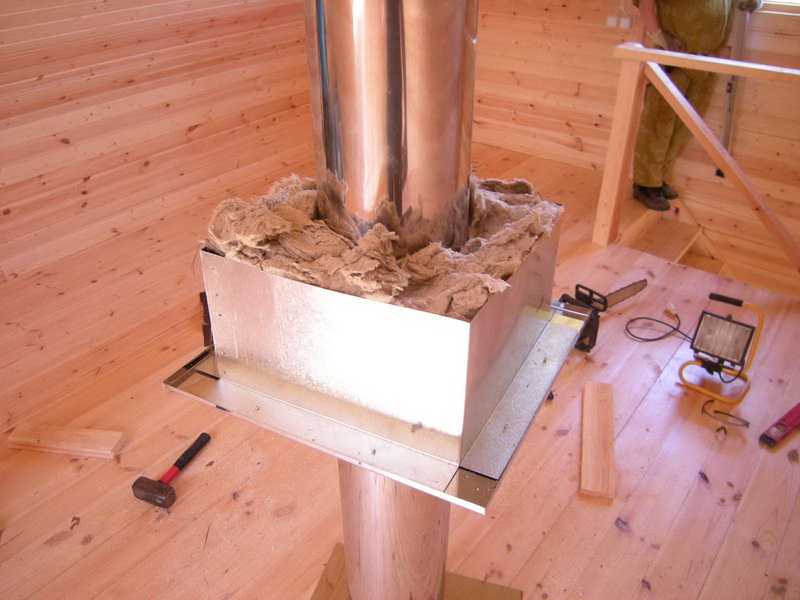

Для повышения пожарной безопасности проходы сквозь перекрытия и стены делается через специальные негорючие вставки, непосредственное соприкосновение раскаленных труб и легковоспламеняющихся стройматериалов недопустимо

При кладке кирпичей неопытным мастером нередко допускается смещение по вертикали их рядов относительно друг друга. При возведении стен это разрешено, но в случае с дымоходом – абсолютно неприемлемо. Это сильно снижает эффективность дымоходного канала, так как в нем начинают образовываться завихрения потока и сажные осадки на стенках, которые со временем потребуют чистки. А как правильно это сделать можно прочесть в .

Фундамент под кирпичным дымоотводом должен быть сверхнадежным, иначе трубу может повести в сторону с последующим ее частичны или полным разрушением. И если отведение дыма делается для газового котла, то кирпич лучше исключить. Он быстро разрушается под воздействием щелочной среды, образующейся при сгорании природного газа.

Выводы и полезное видео по теме

Какие ошибки чаще всего допускаются при установке печей и дымоходов к ним:

Как класть дымоходные трубы из кирпича:

Как сделать дымоход из нержавейки:

Надежные трубы для дымоходов можно сделать из разных строительных материалов. Выбор вариантов достаточно обширен. Проще всего выполнить дымоотвод из стали, а дешевле из кирпича.

Но если нужна самая долговечная и безопасная система удаления печных дымов, то здесь бесспорный лидер – керамика. Она стоит дорого, но прослужит не одно десятилетие. Главное при монтаже всех вариантов соблюдать строительные и противопожарные правила.

После изучения материала остались непонятные моменты и хотелось бы их выяснить? Оставляйте, пожалуйста, свои комментарии внизу статьи. Здесь у вас также есть возможность сообщить интересные факты по теме статьи или поделиться собственным опытом с посетителями сайта.

ТОП 5 материалов для дымоходов, или Какой дымоход выбрать

Natalia | 01.06.2017 | Обновлено | Отопление, Частное строительство | 27 261 просмотров | 1 комментарий

Содержание статьи

Первичная функция дымохода – вывод продуктов горения из топки наружу, но нельзя недооценивать его роль в процессе сгорания топлива и формировании тяги. Специалисты говорят, что при правильном выборе материала для трубы дымохода и грамотной его установке теплоотдачу печи или котла можно увеличить до 10-15%. Однако для газового или твердотопливного котла, камина и печи понадобится дымоход не только разной высоты и диаметра, но и материала. Если ранее выбирали только между кирпичом и неоцинкованным металлом, то сегодня ассортимент подходящих вариантов куда шире. Разбираемся, какие материалы для дымохода, точнее труб дымоходов, существуют, для каких условий они предназначены, и какой дымоход выбрать в зависимости от типа используемого топлива.

Что учесть при выборе материала для дымохода?

Дымоход – это сложная конструкция, состоящая из вертикальной трубы, зонта для защиты от осадков, смотрового окошка для обслуживания, поддона для сбора конденсата и прочих элементов. Вертикальная труба считается основной частью дымохода, и от нее зависит безопасность и эффективность функционирования печи или котла.

Чтобы правильно выбрать материал дымохода, необходимо четко понимать, какое топливо будет использовано: природный газ, солярка, уголь, дрова, торф или опилки. Каждый из них отличается различной температурой сгорания, температурой и составом отходящих газов. Поэтому при подборе материала для дымохода учитывают такие параметры:

Из всего этого следует, что:

  • для дровяных печей, твердотопливных котлов, банных печей и каминов необходимо выбирать материал, который выдерживает рабочую температуру около 7000С и кратковременное ее повышение до 10000С. Это кирпичные и реже керамические дымоходы;
  • для газовых котлов требуется дымоход, который выдержит температуру в 2000С с кратковременным повышением до 4000С. Обычно в этих целях используют металлические трубы;
  • для котлов на жидком топливе и опилках необходим такой материал для дымоходной трубы, который бы спокойно выдержал температуру до 2500С с повышением до 4000С, а если речь идет о дизельном топливе, то и устойчивый к агрессивной среде отходящих газов.

Теперь разберемся со свойствами самых популярных материалов, которые используются для обустройства трубы дымохода.

№1. Кирпичная труба для дымохода

Кирпич для обустройства дымоходов применяют давно, и он стал уже традиционным материалом. Сегодня его нельзя назвать универсальным, что, впрочем, не снижает его популярности. Кирпичный дымоход обустраивают внутри стены здания, те его участки, которые проходят сквозь неотапливаемые помещения или снаружи постройки, тщательно утепляют, чтобы дымовые газы внутри не охлаждались. Для обустройства такого дымохода подходит красный полнотелый кирпич марки не ниже М150, для его кладки используют известковый или известково-цементный раствор.

К главным преимуществам кирпичных труб для дымохода относится их долговечность и отличная термостойкость (керамический кирпич выдерживает температуру до 8000С), да и внешне они выглядят замечательно, а по пожаробезопасности им практически нет равных. Кирпичный дымоход подходит для печей и каминов на дровах, а при работе с котлами на жидком топливе, газе, пеллетными и твердотопливными пиролизными котлами быстро разрушается. Все дело в том, что подобные котлы устроены таким образом, что отходящие газы имеют небольшую температуру. Они быстро конденсируются и оседают на стенках трубы, за счет чего последние постоянно увлажняются. Учитывая тот факт, что в отходящих газах содержаться агрессивные химические вещества, включая серную кислоту, кирпич быстро разрушается. Результаты подобного воздействия проявляются влажными пятнами на наружной поверхности трубы.

Правда, выход из ситуации есть всегда. Чтобы подсоединить к кирпичной трубе дымохода современный котел на газе или жидком топливе, в кирпичный канал встраивают стальную или керамическую трубу, которые имеют несколько иные эксплуатационные качества.

Так как поверхность кирпича шероховата, на ней хорошо оседает сажа, которая постепенно приводит к уменьшению тяги. Чистка и ремонт кирпичной трубы – занятие не из легких. К тому же, большой вес конструкции обязательно потребует наличия фундамента. С другой стороны, достойный аналог для обустройства дымохода печи или камина найти сложно.

№2. Дымоход из стальной трубы

Для газовых и твердотопливных котлов лучше всего подходят трубы из стали, но при этом она должна быть нержавеющей, жаропрочной и кислотостойкой, так как частицы серы, которые есть практически в каждом виде топлива в том или ином количестве, при соединении с влагой и частицами угля образуют агрессивную среду. Нержавеющая сталь способна выдерживать температуры до 5000С, для обустройства дымоходов используются трубы с толщиной стенки 0,6 мм, но для твердотопливных котлов лучше использовать сталь толщиной 1 мм. Стальные трубы представляют собой целую систему из прямых участков и различных фасонных элементов, в т.ч. переходников, отводов, тройников и т.д. Такая система может монтироваться самостоятельно или быть встроенной в существующий кирпичный канал.

Главные преимущества стальных труб:

  • простота и высокая скорость монтажа, ведь вес конструкции небольшой, необходимость в фундаменте отсутствует, а из готовых элементов даже не самый большой профессионал без проблем соберет всю систему;
  • ремонтные работы проводить несложно;
  • на гладких стенах не скапливаются частицы сажи, их поверхность просто чистить, поэтому можно говорить о стабильно высоких аэродинамических характеристиках для прохождения отходящих газов;
  • высокая коррозионная стойкость;
  • возможность создания сложных конструкций;
  • высокая герметичность, за счет чего можно создать принудительную вытяжку.

Среди минусов называют высокую стоимость, особенно если сравнить с кирпичным или керамическим аналогом, но если важна простота и скорость обустройства, небольшой вес и устойчивость к агрессивным средам, то выбор лучше остановить именно на стальном дымоходе. К недостаткам иногда относят невысокую жаростойкость, но для современных котлов с системой медленного горения большей термостойкости и ненужно.

В зависимости от особенностей помещения, котла и климата используют один из следующих видов стальных дымоходов:

  • одностенная стальная труба, состоящая из одного слоя нержавеющей стали. Это самый простой и дешевый вариант, прокладывают такой дымоход в специально выложенном вертикальном канале. Часто подобные дымоходы обустраивают в бане, а отходящее от стальной трубы тепло используют для нагрева воды;
  • одностенные стальные трубы для реконструкции кирпичного дымохода могут иметь овальную форму. Подобный реставрационный процесс и адаптацию существующего дымохода под работу с газовым котлом называют «гильзовкой»;
  • двустенные сэндвич-панели, состоящие из двух стальных труб, в пространстве между которыми помещают слой утеплителя (базальтовая вата). Использование последнего позволяет предотвращать образование конденсата внутри трубы, внешняя ее поверхность при этом почти не нагревается. Простота сборки и отличные эксплуатационные качества позволяют использовать подобные системы как внутри помещений, так и снаружи на стене;
  • коаксиальные дымоходы из стали также состоят из двух труб, размещенных одна в другой, только между ними нет утеплителя, а образующееся пространство предназначено для подачи к котлу воздуха для поддержания горения. По внутренней трубе отводятся продукты сгорания. Подобные дымоходы не очень хорошо ведут себя в условиях суровых отечественных зим. Холодный внешний воздух, проходящий по внешней трубе порой может сильно охлаждать внутреннюю трубу и идущие по ней газы. Это приводит к резкому выпадению конденсата и замерзанию его на поверхности трубы. Дымоход постепенно закупоривается, а автоматика, реагируя на это, отключает котел, поэтому в данном случае лучше обустраивать дымоходы с двумя отдельными трубами.

Стоит отметить, что порой для обустройства дымохода используют толстые трубы из низколегированной стали – этот вариант обычно встречается в банных печах. Также народные умельцы порой применяют для этих же целей чугунные канализационные трубы.

№3. Керамическая труба для дымохода

Керамические трубы для дымохода считаются наиболее универсальными, а среди их главных преимуществ:

  • долговечность;
  • устойчивость к агрессивным средам и коррозии;
  • на внутренней гладкой поверхности не задерживается сажа, облегчая уход за трубой;
  • высокие теплопоглощающие характеристики;
  • устойчивость к высоким температурам. Для твердотопливных котлов используют керамические трубы, которые выдерживают до 6500С и устойчивы к резкому повышению температуры при возгорании сажи. Для газовых котлов можно использовать трубы, выдерживающие до 4500С, предназначенные для работы во влажном состоянии и имеющие конденсатоотдводчики.

Для монтажа керамической дымоходной трубы требуется обустройство отдельного канала. Оболочку обустраивают из специальных бетонных блоков с пустотами. Вокруг трубы размещают слой утеплителя из минеральной ваты, чтобы защитить прилегающие конструкции от излишнего тепла и уменьшить образование конденсата.  И труба, и теплоизоляция способны впитывать воду, поэтому им необходимо обеспечить нормальную вентиляцию. Она создается за счет наличия вертикальных воздушных каналов между утеплителем и бетонными блоками. Кстати, в бетонных блоках также присутствуют каналы для размещения в них арматуры. Обязательно армировать следует ту часть дымохода, которая выходит на улицу.

Чтобы расширить сферу использования керамических дымоходов, их выпускают в стальном корпусе, а также в виде элементов прямоугольного сечения. Первые не требуют обустройства фундамента и создания специальных каналов, вторые могут применяться для реконструкции кирпичных дымоходов.

№4. Дымоход из асбестоцементной трубы

Пару десятков лет назад асбестоцементные трубы повсеместно использовались для обустройства дымоходов. Собственно, изначально они не были предназначены для подобных целей, в чем легко убедиться, изучая их эксплуатационные качества. Из преимуществ материала только лишь его низкая цена, а вот недостатков значительно больше:

  • материал выдерживает температуры до 3000С, а часто этого недостаточно. Использовать такую трубу можно разве что на максимальном удалении от топки, там, где дым проходит уже охлажденным;
  • на шершавой поверхности быстро накапливается сажа, которая имеет свойство загораться. Но если кирпичный дымоход с подобным справится легко, то дымоход из асбестоцементной трубы может просто взорваться;
  • неустойчивость перед конденсатом, в котором содержаться агрессивные химические вещества. Более того, конденсат способен впитываться в трубу, разрушая ее и ухудшая внешний вид;
  • большой вес и сложный монтаж;
  • негерметичность стыков.

Использовать асбестоцементную трубу для дымохода можно лишь при уверенности, что монтаж будет выполнен правильно, а также при условии регулярной очистки дымохода, но лучше все же обратить внимание в сторону других вариантов.

№5. Вермикулитовые трубы для дымохода

Не так давно в продаже появились вермикулитовые дымоходные трубы. Это трубы из нержавеющей стали, покрытые внутри слоем минерала вермикулита толщиной в 5 см. Этот минерал обладает низкой теплопроводностью, поэтому, по сути, является природным теплоизолятором. Более того, вермикулит абсолютно инертен к агрессивным продуктам горения.

Среди других преимуществ вермикулитовых труб высокая долговечность, относительная  простота в установке, отсутствие необходимости в утеплении дымохода. Основной недостаток заключается в способности накапливать сажу, поэтому чистить дымоход придется часто.

Другие варианты

На данный момент существуют и иные способы обустроить дымоход:

  • стеклянные трубы еще несколько лет назад вызвали бы недоумение, а сегодня их преимущества неоспоримы. Стекло не накапливает копоть и сажу, легко чистится, инертно к агрессивным средам и выдерживает высокие температуры. Но стеклянный дымоход обойдется дорого, обустроить его сложно, потребуется дополнительная теплоизоляция, а герметизация стыков усложнена, поэтому пока столь экстравагантный способ не приобрел распространения;
  • полимерные трубы – еще одна новинка. Производят их из композита, который, согласно заявленным качествам, обладает большим сроком службы, но может использоваться только при температуре отходящих газов не более 2500С, т.е. сфера его применения ограничена газовыми колонками и котлами;
  • бетонные блоки и собственноручно вылитые из бетона дымоходы в некоторых источниках называются альтернативой кирпичным трубам. Профессионалы сильно критикуют данный вариант и рекомендуют не играть с огнем: бетон не выдержит серьезных температурных нагрузок, а жаростойкий состав в домашних условиях изготовить невозможно.

Напоследок отметим, что прежде, чем выбрать материал для дымохода, необходимо выбрать котел или определиться с конструкцией печи. Кроме того, учитывать стоит конструктивные особенности здания, а лучше всего еще до начала строительства дома продумать все нюансы его будущего отопления. Расчеты дымоходного канала для своей безопасности лучше доверить специалисту.

Статья написана для сайта remstroiblog.ru.

Метки:Котёл отопления, Печь

Какую трубу выбрать для дымохода: сравнение 5-ти вариантов

С появлением первых печей люди задумались о системе отвода опасных продуктов сгорания. Вариантов было перепробовано множество, и процесс создания новых еще не окончен. Современные дымоотводы отличаются широким разнообразием: по виду, материалу, из которого выполнено устройство, месту установки и т. д. Подобрать подходящий вариант не составит  труда.  Всегда следует помнить, что дымоотводящий канал должен быть спроектирован и установлен предельно грамотно, обеспечивая безопасность всех проживающих в доме. Именно поэтому нужно прежде всего правильно подобрать трубы для дымохода.

Прежде, чем купить трубу для своего дымохода, рачительный хозяин обязательно познакомится со всевозможными видами таких устройств, оценит достоинства и недостатки.

Из чёрного металла

Для изготовления устройства используются сварные трубы, выполненные из черного металла. Главным достоинством  дымоотводов считается их дешевизна. В среднем такая труба обходится владельцу на 80% дешевле кирпичной. Однако недостатков у таких труб немало:

    • Недолговечность конструкции, обеспечивающаяся коррозийной неустойчивостью материала.
    • Повышенная пожароопасность в силу достаточно быстрого прогорания стенок дымоотводящего канала.
    • Большой вес сооружения.

Повышенное образование конденсата при работе отопительного прибора.

Чугунные трубы могут быть обложены кирпичом или выкрашены практически в любой цвет особой жароустойчивой краской. Изнутри система чаще всего обрабатывается специальными составами, делающими ее особенно гладкой, что очень важно для предотвращения накапливания сажи и облегчения чистки прибора

В целом система имеет больше недостатков, чем достоинств. Ее устанавливают в том случае, когда хотят сэкономить. Однако нужно быть готовым к частым ремонтным работам и небольшому сроку службы трубы.

Асбестоцементное сооружение

Производятся на основе асбеста, тонковолокнистого негорючего силикатного минерала. Отличаются высокой коррозийной устойчивостью и небольшой стоимостью. Асбестовая труба обойдется наполовину дешевле кирпичной. На этом достоинства конструкции заканчиваются, а вот недостатков у нее много:

    • Существенное уменьшение тяги, так как отсутствует поддерживающая ее теплоемкость.
    • Повышенное образование и впитывание конденсата.
    • Отсутствие возможности эксплуатировать сооружение при высоких температурах. При превышении отметки в 300° асбестоцемент может лопаться, а иногда и взрываться.
    • Невозможность обустройства ревизионных люков и удаления сажи из устройства.
    • Исключительно вертикальный способ монтажа.

Вредное воздействие асбеста на организм человека.

При повышении температуры выше 300 градусов асбестоцементная труба может лопаться и даже взрываться. Последствия такого взрыва видны на снимке

Асбестоцемент – достаточно экономичное, но недолговечное решение для маломощных отопительных приборов, верхних сегментов дымовых каналов, предназначенных для прохождения уже почти остывших газов и т.п.

Кирпичный дымоотвод

Традиционный вариант дымохода. Его особенность – в возведении на этапе строительства здания, при этом он может быть четырехугольным, это более простой в исполнении вариант, или округлым. К числу несомненных достоинств конструкции можно отнести ее надежность, огнеупорность, дополнительную теплоотдачу и привлекательный внешний вид. Недостатки системы:

    • Быстрое накопление сажи на шероховатых стенках дымоотвода из кирпича.
    • Большой вес, вследствие чего требуется установка фундамента под сооружение.
    • Постепенное разрушение кирпича под воздействием кислоты и конденсата, которого особенно много при неправильном обустройстве системы.
    • Достаточно высокая стоимость.

В четырехугольных конструкциях в углах образуются вихревые потоки, препятствующие движению дыма.

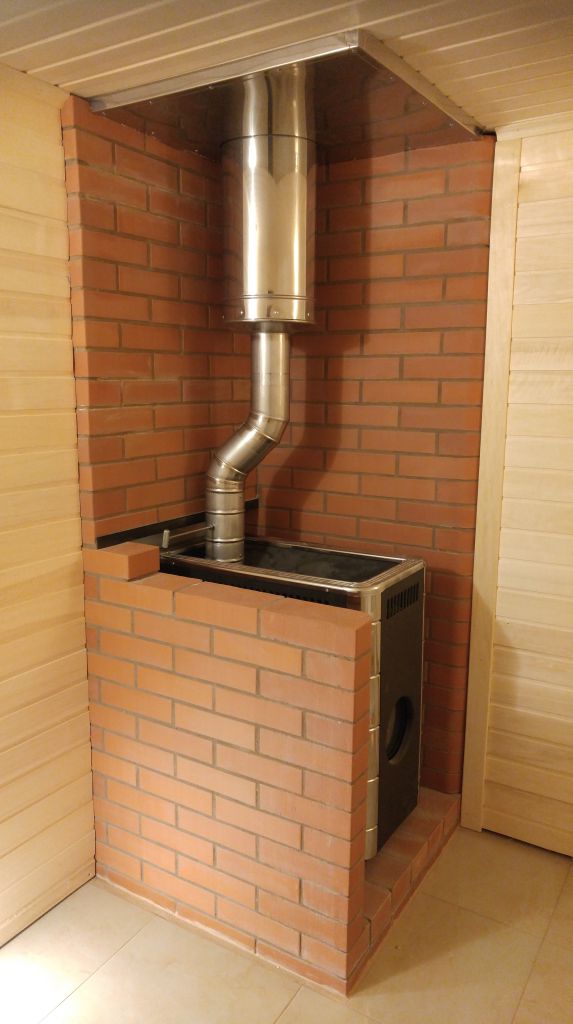

Конструкция из кирпича имеет внутренние шероховатости, которые способствуют накоплению сажи. Чтобы избавиться от этого недостатка, достаточно установить внутрь сооружения трубу из нержавейки

Система надежна и достаточно эффективна. Уменьшить количество ее недостатков очень просто –достаточно установить в шахту однослойную трубу из нержавейки.

Система из нержавеющей стали

Производится из особой легированной стали, она устойчива к коррозии в атмосфере и практически в любых агрессивных средах. Имеет множество преимуществ:

    • Небольшой вес, не требующий обустройства фундамента.
    • Простота монтажа, который может производиться изнутри или снаружи. В последнем случае конструкция закрепляется на стене специальными кронштейнами.
    • Длительный срок эксплуатации за счет высокой устойчивости к коррозии.
    • Гладкая внутренняя поверхность, препятствующая накоплению сажи.
    • Сооружение может быть установлено в ходе строительства или же смонтировано в готовом здании.

Приемлемая стоимость.

Если дымоход из нержавейки смонтирован снаружи, он требует дополнительного утепления. Иначе из-за серьезных теплопотерь в холодное время года будет образовываться большое количество конденсата

К недостаткам можно отнести необходимость утепления трубы при условии, что она смонтирована снаружи дома. Иначе возникают теплопотери, приводящие к образованию большого количества конденсата, который способен повредить систему отопления. Кроме того некоторым не нравится внешний вид таких дымоходов. При желании можно приобрести специальный кожух, закрывающий трубу, который имитирует любой традиционный материал: черепицу, кирпич и т.п.

Керамическое устройство

Оно представляет собой трубу, произведенную из термостойкой керамики повышенной прочности. Конструкция собирается из нескольких секций и закрывается керамзитобетонной оболочкой. Готовая система заключается в кожух из нержавеющей стали. Достоинства керамической трубы:

  • Высокая устойчивость к температурным перепадам.
  • Долговечность за счет высокой сопротивляемости разным видам коррозии.
  • Универсальность, может использоваться при обустройстве любых видов отопительных приборов.
  • Хорошая аккумуляция тепла.
  • Гладкие внутренние поверхности, не позволяющие саже задерживаться на них.
  • Водонепроницаемость, не подвергается разрушающему воздействию конденсата.
cab#version=6,0,40,0″>

К немногочисленным недостаткам можно отнести большой вес сооружения, что требует проведения дополнительных работ при его монтаже, и повышенную хрупкость материала. Еще один «минус» – высокая стоимость керамического дымохода. Нужно отметить, что она сполна окупается в ходе его эксплуатации. Кроме того специалисты признают, что керамика – наиболее безопасное решение для обустройства дымохода.

Труба, произведенная из термоустойчивой керамики повышенной прочности, заключается в оболочку из керамзитобетона, поверх которой может быть надет кожух из нержавейки

Однозначно ответить какую трубу выбрать для дымохода вряд ли возможно. Нужно внимательно рассмотреть все особенности здания и установленного в нем отопительного прибора, для которого требуется дымоход. Кроме того нужно реально оценить финансовые возможности и   сделать аргументированный выбор. При этом не нужно впадать в любые крайности и слепо гнаться за дешевизной. Дымоход – важнейший элемент отопительной системы, он должен быть надежным, безопасным и не доставлять лишних хлопот частыми ремонтами.

  • Автор: Инна
