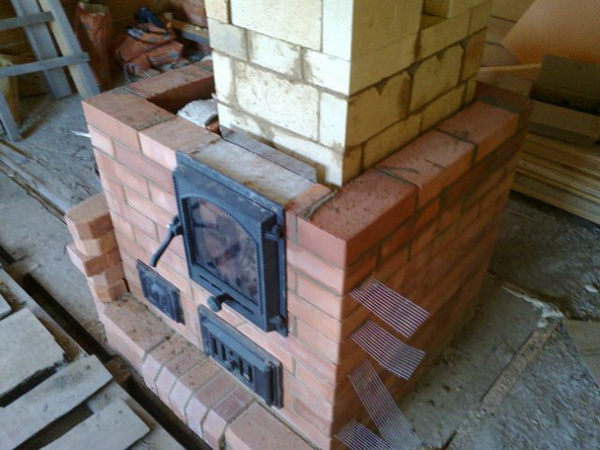

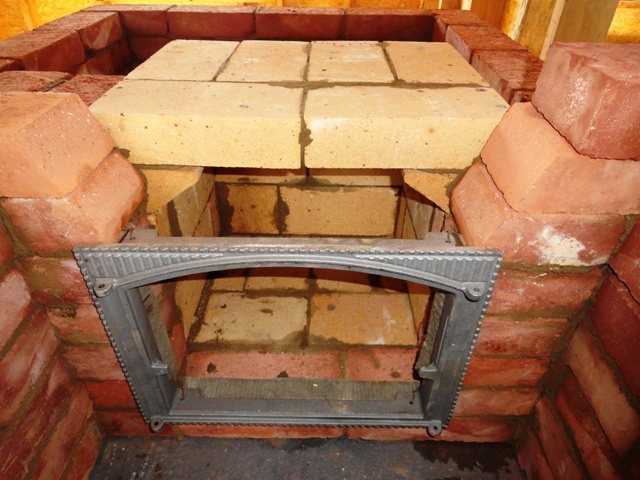

Кладка топки из шамотного кирпича: Технология кладки шамотного кирпича — Блог о строительстве

На что класть шамотный кирпич

Кирпичная печь весьма распространена даже сегодня. Ее используют не только в домах для приготовления пищи, но и в банях. И от качества кладки во многом зависят ее эксплуатационные характеристики. Качество печи напрямую зависит от материалов, который были выбраны для ее кладки. Профессиональные строители рекомендуют шамотный кирпич, так как он способен выдерживать и механические, и термические нагрузки одновременно. Его можно нагревать без последствий до 1500°С, чего более чем достаточно для стандартной печи.

Шамотный кирпич – достаточно специфический материал, и работать с ним нужно по-особенному. Перед непосредственным процессом возведения необходимо выполнить сухую кладку, а также подгонку изделий по размерам. Месторасположение каждого кирпича запоминается и только

после этого можно замешивать.

Раствор для шамотного кирпича должен отвечать множеству требований, чтобы топка из шамотного кирпича и печь получились качественными.

1. Необходимая вязкость для удобства в работе.
2. Прочность соединения с огнеупорным кирпичом.
3. Привлекательный внешний вид, который не будет портить экстерьер всей печи.
4. Достаточное время эксплуатации после готовности.
5. Быстрое удаление лишних капель простыми чистящими средствами или водой.

Именно поэтому стоит всерьез задуматься над вопросом выбора смеси для кладки.

Рассмотрим несколько наиболее распространенных и качественных смесей, которые используются в современном строительстве. Каждый из них обладает своим индивидуальным набором особенных характеристик. Выбирайте тот, который подойдет для осуществления ваших целей

лучше других.

Глиняно-песчаный

Один из самых распространенных вариантов. Для кладки используется глина средней жирности. Можно закупить сырье или найти самостоятельно. Если в выбираете второй (более бюджетный и сложный) вариант, вам предстоит узнать о месторождении подробнее. Важно брать глину только из открытых источников. Сырье должно вылежаться, подвергнуться низким и высоким температурам, осадкам и другим атмосферным явлениям, чтобы стать более пригодной к использованию. Не стоит пользоваться сырьем, которое находится на открытом воздухе менее 3 лет.

Если у вас нет возможности найти поблизости подходящий источник, обратите внимание на предложение рынка стройматериалов. Вы можете приобрести молотую

глину.

Приготовление раствора – достаточно трудоемкий процесс, но он того стоит. Награда за него – прочный и огнеупорный материал. Рассмотрим процесс изготовления по этапам.

1. Залейте глину водой и оставьте на несколько суток, помешивайте время от времени. Освободите получившуюся смесь от всех примесей механическим способом (пользуйтесь ситом).
2. Теперь в подготовленный огнеупорный раствор добавьте песок. Профессионалы не рекомендуют пользоваться речным, лучше приобретите строительный в магазине. Отмечается, что речной песок плохо скрепляется с
   глиной из-за скругленных краев песчинок.
3. Песок также предварительно необходимо полностью очистить от примесей посредством просеивания.

Теперь один из самых важных и интересных этапов – определение конкретного процентного соотношения глины и песка. К сожалению, точной цифры назвать никто не сможет, поэтому придется искать путь экспериментальным способом. Данный факт обуславливается тем, что глина всегда имеет разный состав, и вам нужно подобрать оптимальное количество песка для вашего случая. Существует несколько распространенных способов.

1. Возьмите небольшое количество песка и глины и замешайте. Теперь разделите на пять частей. Первую оставьте в исходном положении, во вторую  добавьте 0,125 части, в третью – 0,25 и так далее. Оставьте их высыхать и оцените результаты. Оптимальное соотношение определяется по состоянию лепешек: если нет трещин – вариант вам подходит. Вы можете пойти еще дальше и найти более совершенный вариант в своем диапазоне.
2. Второй способ не такой точный, но вполне подходит в большинстве случаев. Замешайте огнеупорный раствор, запомните соотношение частей. Намажьте на один кирпич слой в 5 мм, прижмите к нему второй и оставьте высыхать на 3-5 минут. Затем приподнимите получившуюся конструкцию за одно изделие. Если соединение не распадается — вам удалось найти хорошее соотношение.
3. Выложите на огнеупорный кирпич слой кладочного раствора толщиной около 5 мм. Через 10 минут рассмотрите результаты. Если трещин нет, добавьте больше
   глины. Если большие – песка. Оптимальный вариант – небольшие трещины по всей поверхности.
4. Окуните деревянную палку в раствор. Вытащите и оцените результат. Если на палке остался слой более 2 мм, добавляйте больше песка. Если палка практически чистая – глину.

Все результаты экспериментов рекомендуется фиксировать на бумаге. Так у вас будет гарантия того, чтобы в дальнейшем вы будете замешивать правильно.

В процессе работы сразу же стирайте капли кладочного раствора, пока они не высохли. В противном случае очищать поверхность будет трудно.

В печи есть места, где конструкция испытывает наибольшие нагрузки. (дверца, фурнитура и т.д.). Здесь необходимо пользоваться армированным

раствором. В готовую смесь добавьте примерно 25% измельченной минеральной ваты. Помните, что профессионалы не советуют использовать такое соотношение компонентов для всей конструкции.

Специальные составы

Шамот – особенный материал, его не спутаешь ни с каким другим. Для его кладки часто пользуются растворами, в состав которых входит шамотная глина. В результате практически вся конструкция будет иметь идентичную структуру. Это гарант не только механической прочности, но и высокой, а главное равномерной устойчивости к высоким температурам. Одним из лучших вариантов является мертель шамотный.

Интересный материал, который превосходно подходит для кладки огнеупорного кирпича.

Если правильно подобрать смесь, шамотный мертель сможет выдержать температуру свыше 17 тысяч градусов! Это поистине рекордные показатели. Но как он используется в быту?

В отличие от глины, которую можно обнаружить в месторождениях, шамотный мертель так или иначе придется покупать. Магазины реализуют его в упаковках по 20 кг. На весь процесс вам понадобится около 5 упаковок. Материал при правильной обработке заменяется шамотным песком.

Для приготовления раствора сухая смесь смачивается водой. Необходимо добиться консистенции сметаны. Теперь перемешайте получившийся состав инструментом или вручную. Он должен обеспечивать устойчивость соединения, но при этом давать возможность для сдвига кладки для исправления допущенных ошибок.

Разрешается

использовать раствор с применением жидкого стекла. Расскажем о нем подробнее.

Смесь цемента и жидкого стекла является огнеупорной и одновременного достаточно прочной, чтобы выдержать эксплуатационные нагрузки на печь. В смесь можно добавить также и кварцевый песок, который также отличается высокой термической устойчивостью. Жидкое стекло наделит кладочный раствор следующими характеристиками.

1. Высокая сопротивляемость к экстремальным температурам. В топке температура редко поднимается выше 1500 °С. Жидкое стекло выдерживает такую нагрузку с легкостью.
2. Качественная гидроизоляция. Вы можете не волноваться о том, что печь подвергнется воздействию влаги, так как швы будут полностью защищенными. А если вы покроете поверхность стен жидким стеклом, то она полностью будет обтянута огнеупорной гидроизоляционной пленкой.
3. Жидкое стекло способно увеличить прочностные характеристики состава. Использование этого материала в сочетании с другими значительно продлевает срок службы швов.
4. В ряде случае пользоваться топкой можно будет почти сразу после возведения.

Сложность заключается в том, что жидкое стекло (или силикатный клей) достаточно быстро высыхают, поэтому вам придется замешивать небольшое количество смеси и быстро наносить его, пока он не успел затвердеть. В противном случае соединение будет

непрочным.

Сделать покупку

Все представленные выше материалы имеются на виртуальных прилавках нашего интернет-магазина. Ознакомьтесь с полным предложением в каталоге и сделайте выбор для своей печи. Чтобы оформить заказ, обратитесь к нашим специалистам по телефону. Они готовы помочь вам подобрать материалы, исходя из специфики вашей деятельности.

Как класть огнеупорный кирпич и какой приготовить раствор?

Содержание

• 1 Особенности
• 2 Какой нужен кирпич?
• 3 Как приготовить раствор?
  • 3.1 Как приготовить смесь самостоятельно?
• 4 Подготовка
• 5 Как правильно класть огнеупорный кирпич?

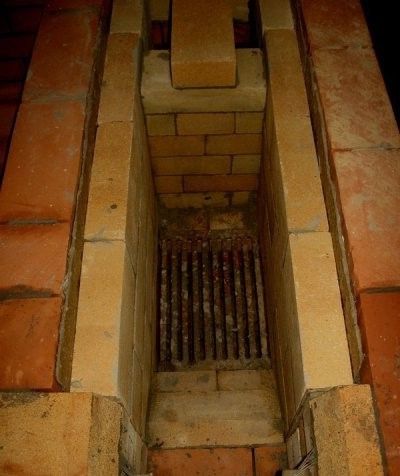

Для кладки печей и футеровке печных топливников используют термостойкий блок. Раствор для шамотного кирпича можно изготовить самостоятельно. Поскольку такой материал устойчив к большим перепадам температур (до 1500 градусов при топке), щелочи и всевозможным кислотам, печь из шамотного кирпича считается наиболее надежной. Шамотный блок весит около 3 кг и имеет размер 250×120×65 мм.

Особенности

Кладка огнеупорного кирпича не требует предварительной пропитки, но сразу необходимо очистить поверхности от пыли и грязи. Правильно наносить шов до 3 мм. Есть 4 категории огнеупорной кладки, которые отличаются толщиной шва:

• I — до 1 мм;
• II — 2 мм;
• III — 3 мм;
• IV — от 3 мм.

Категорию выбирают в зависимости от рассчитываемых температур. Для самого низкого градуса — самый толстый шов. Огнеупорный материал используется для полной постройки печи, также необходим для выкладки топливника и футеровки печи. К положительным характеристикам изделия относят не только прочность и долговечность, но и эстетичный вид. Точная форма блока ускоряет процесс кладки, поскольку на него хорошо садится плитка и изразцы.

Вернуться к оглавлению

Какой нужен кирпич?

Яркий материал подойдет для футеровочной работы.

• Для футеровки лучше всего использовать сырье с наиболее яркой окраской.
• На нем не должно быть белых высолов и других дефектов.
• Форма должна быть точной, а звук при постукивании по камню — звонким.

Недообожженные и переобожженые камни нельзя использовать в работе. В первом случае камень отличается пористостью и хрупкостью, слишком быстро пропитывается влагой. А во втором железняк не пригоден к использованию в футировке, хотя по-прежнему хорошо подходит для постройки подземных конструкций.

При выборе огнеупорных материалов обратите внимание на маркировку — марка «Ш» на изделии обозначает шамотный камень.

Вернуться к оглавлению

Как приготовить раствор?

Раствор для кладки шамотного кирпича в основном используется песчано-глинистый (либо не используют вовсе). Само соединение делают своими руками либо применяют шамотный мертель — мелкий порошок, который при добавлении воды образовывает необходимую консистенцию смеси (песок должен содержать зерна размером до 2,5 мм).

Мертель готовится путем добавления воды к порошку и его тщательного вымешивания.

Порошок, с постепенным добавлением чистой воды, сбивают до средней (подобной сметане) густоты строительным миксером или альтернативным инструментом. Затем раствору около часа необходимо настояться, после чего состав повторно вымешивают. Основным показателем качества считают схожесть огнеупорных характеристик смеси с кирпичом для укладки. Чтобы обеспечить крепость смеси, в нее можно добавить портландцемент (1/6 относительно всей массы смеси) или 100—150 грамм соли на ведро раствора.

Вернуться к оглавлению

Как приготовить смесь самостоятельно?

Потребуется:

• вода;
• шамотный песок;
• молотая огнеупорная глина.

Глину обязательно заранее вымачивать в воде до 3 суток, временами перемешивая. Когда материал будет готов, его протирают сквозь сито (с делениями 3×3 мм). Далее к глине постепенно вмешивается песок, просеянный сквозь мелкое сито. Его добавляют в соотношении 6:1 (на 100 блоков используют 3 ведра раствора, или 40 кг сухой смеси). Класть кварцевый песок, гранитную или мраморную крошку не рекомендуется. Лучше всего использовать специальный песок (перебитый в крошку огнеупорный блок). Компоненты смешивают сухими и только затем добавляют воду.

Вернуться к оглавлению

Подготовка

Сухая кладка необходима для подбора максимально подходящего материала.

Прежде чем крепить шамотный кирпич на раствор, лучше подобрать и притереть отобранные блоки посредством сухой укладки. При необходимости кирпич предварительно притесывают, чтобы добиться максимальной плотности между блоками. На этом этапе потребуется щуп для проверки необходимой величины зазоров. После пробной укладки огнеупорный кирпич снимают в порядке следования сухой кладки.

Толщина шва приемлема, если щуп в 15 мм с толщиной самого шва, входит на глубину до 20 мм.

Вернуться к оглавлению

Как правильно класть огнеупорный кирпич?

Первым и важнейшим этапом процесса кладки является точная разметка. Также необходимо соблюдать следующие правила:

• Каждый кирпич в процессе кладки подбивают, а затем выравнивают.
• В каждом новом ряду кирпича, натянутый шнур закрепляется гвоздями в свежих швах.
• Раствор должен распределиться по поверхности равномерно, за этим стоит следить, поскольку от этого зависит плотность кладки и ее прочность соответственно.
• Кирпич следует смачивать постоянно, потому что при контакте сухого блока с раствором, кирпич активно поглощает его влагу, а это приводит к потере свойств смеси. Смачивают блоки, опуская их в воду на несколько секунд.

Правильная расшивка кладочных швов убережет кирпичи от преждевременного разрушения.

Необходимо учитывать то, что расшивка швов должна быть максимально качественной. В слишком глубокий или незаделанный шов может попадать вода, откладываться влага, которая под воздействием температур разрушает кладку. Чтобы обеспечить прочную и качественную горизонтальную кладку и гарантировать сохранение толщины швов, используют рейки-порядовики, к которым крепят шнур (на него ориентируются при укладке первого слоя кирпича).

Кладка в 2 изделия выполняется ложковыми рядами, в 1 блок — тычковыми, в полтора — попеременно и тем, и тем. Печи, дымоходы и прочие сооружения из огнеупорного материала вертикально-поперечные швы перевязывают в ближайших ложковых рядах на пол, а в тычковых — на четверть блока. Перевязка вертикально-продольных шовных линий производится чередованием рядов по высоте укладки.

Строительство каменной топки из огнеупорного раствора | Журнал «Бетонное строительство»

Руки кладут дрова в растопленный камин в холодный зимний день. Тепло и уют в доме. Крупный план.

Многие каменщики не знакомы с огнеупорным раствором или путают его с шамотным раствором. Кладочные топки часто кладут на обычный портландцементный раствор, иногда с добавлением небольшого количества цемента или шамота, чтобы смесь получилась «шамотной».

Такой подход не удивителен, поскольку основные строительные нормы и правила неясны, непоследовательны или молчат по этому вопросу. Кодексы ICC, недавно принятые во многих штатах, требуют огнеупорного раствора для строительства топок, дымовых камер и облицовки дымоходов, но недавно только код NFPA 211 призывал к «огнеупорному раствору (ASTM C199, средний режим)». Кодекс BOCA требовал «шамотного раствора средней прочности», UBC просто требовал, чтобы «швы в огнеупорном кирпиче не превышали ¼ дюйма», а Кодекс CABO для одно- и двухквартирных домов не указывал тип раствора или размер шва. быть использованным.

Проблема с использованием обычного раствора заключается в том, что портландцемент не выдерживает тепла. Как ни странно, портландцемент сохраняет свою прочность при довольно высоких температурах, но ухудшается при охлаждении примерно до 600°F. В конце концов от раствора остается только песок и шамот без цементного связующего. Раствор не имеет прочности и легко выпадает из швов, особенно если они широкие.

Огнеупорный раствор, с другой стороны, изготавливается из высокотемпературных цементов и тщательно отобранных заполнителей, которые не расширяются и не разрывают раствор при нагревании. Международный жилищный кодекс (IRC) и Международный строительный кодекс (IBC), которые были недавно приняты почти во всех штатах, требуют, чтобы топки, дымовые камеры и дымоходы были покрыты огнеупорным раствором, соответствующим ASTM C 19.9.

Правда, в наши дни камины не часто используются для обогрева. Топки, заложенные в обычный портландцементный раствор, могут служить годами, если их топить только на День Благодарения и Рождество. Но, не говоря уже о том, что огнеупорный раствор работает лучше, выглядит лучше и проще в использовании, есть еще одна веская причина для использования этого продукта – это требуется по кодексу.

В основном существует два вида огнеупорных растворов, соответствующих стандарту ASTM C 199 и разрешенных нормами. Гидравлический раствор затвердевает или отверждается, как растворы на основе портландцемента. Предварительно смешанный или высыхающий на воздухе раствор поставляется готовым к использованию в ведрах по консистенции как смесь для гипсокартона, и его можно разбавлять небольшим количеством воды.

Гидравлическая настройка

Гидравлический огнеупорный раствор – лучший универсальный выбор. Его можно использовать для укладки огнеупорного кирпича, установки или очистки горловины и дымовой камеры, а также установки глиняных вкладышей дымохода. Он удобен в работе, как обычный раствор на основе портландцемента, и ему можно придать почти любой оттенок, используя обычный цвет раствора.

Только этот тип следует использовать для установки глиняных вкладышей дымохода. После отверждения гидравлический раствор становится нерастворимым в воде и кислотоустойчивым. Предварительно смешанный раствор растворяется в воде даже после высыхания и может смыться, если дымоход намокнет. Поскольку гидравлический огнеупорный раствор является кислотостойким и нерастворимым в воде, это единственный продукт для любого глиняного дымохода, который вентилирует газовое или масляное оборудование.

Гидравлический раствор легче транспортировать и хранить, чем предварительно смешанный. Он поставляется сухим в ведрах или мешках и не подлежит отделению, затвердеванию или замораживанию перед использованием.

Гидравлический раствор лучше работает во влажном климате, где предварительно смешанный продукт требует много времени для высыхания и иногда приводит к выцветанию.

Подробнее о ASTM International

Найдите продукты, контактную информацию и статьи об ASTM International

• 1
• 2
• Следующий

для плитки на печь, для шамотного кирпича, правила применения, свойства

В ремонтно-строительных работах часто возникает потребность в клеевом составе, не только надежном и долговечном, но и устойчивом к температуре. Такой состав необходим, например, при укладке плитки на «теплый пол», при обустройстве каминов. В таких работах используются специальные термостойкие клеи.

Состав

1. Особенности термостойкого клея
2. Состав и характеристики
3. Технические характеристики
4. Разновидности и критерии выбора
5. Для кладки печей и каминов
6. Для облицовки печей и каминов
7. Рекомендации по применению
8. Обзор производителей

Характеристики термостойкого клея

Для печей или полов требуются клеи с различными рабочими температурами. При сооружении очагов необходим огнеупорный клей для печей и каминов, так как в этом случае кладка подвергается воздействию пламени. При укладке плитки на пол такой состав не требуется, так как напольное покрытие подвергается незначительному нагреву.

Различают несколько видов термостойких компаундов.

• Термостойкий — выдерживает воздействие температуры до +140°С в течение 3-х часов . .. Предназначен для облицовки стен в ванной комнате, корпуса декоративного и электрокамина и прочего.
• Термостойкая — выдерживает температуру в +140°С неограниченное время … Применяется при укладке плитки на пол с системой обогрева.
• Жаропрочная — не изменяет своих технических характеристик при температуре от -10 до +140°С … Предназначена для отделки помещений, редко эксплуатируемых в холодное время года, или в зданиях, где периодически повышается температура — бани , сауны.
• Жаропрочная или термостойкая … Выдерживает воздействие температур до + 1000°С неограниченное время … Применяется для облицовки печей и каминов и для кладки элементов, не контактирующих с огнем.
• Огнезащитный — противостоит открытому огню в течение 3 часов … Применяется при кладке каминной топки, если последняя используется периодически.
• Огнеупорный — выдерживает открытое пламя неограниченное время … Клей берется для кладки топки печи.

Стоимость состава заметно меняется по мере увеличения его теплостойкости. Поэтому при выборе клея нужно точно определить, для чего он покупается.

Состав и характеристики

Свойства огнеупорного печного клея зависят от его состава. Не существует универсального решения. Каждый из вариантов обладает определенными полезными качествами.

Различают натуральные и синтетические клеи. Их состав несколько иной.

• Клей минеральный — на основе цемента и глины. Они действуют как вяжущие. Наполнитель — песок. Клей больше похож на кладочный раствор. Отличается прочностью, термостойкий – выдерживает температуру до +1200°С … Чтобы превратить его в кладочный раствор для печи, достаточно обычную глину заменить шамотом.

• Алюмосиликат — основной компонент метасиликат натрия или жидкое стекло и каолиновая глина. Наполнитель – кварцевый песок. Состав выдерживает температуру до +1360°С, однако он не очень долговечен — не более 25 лет. Адгезионные свойства клея заметно выше, благодаря чему он часто выступает в роли высокотемпературного облицовочного состава.

• Синтетическая смесь на основе алюмосиликата и каолина, но с необычным типом пластификатора — тальком. Компонент обеспечивает термостойкость до +1500°С , причем с неограниченным временем выдержки.

Клей любой категории можно купить в готовом виде или сделать самому.

Спецификации

Для печей и каминов требуются огнеупоры и огнеупорные соединения. Их технические характеристики следующие:

• термостойкость — от +900 до +1300°С;
• адгезия — 1,2–1,5 МПа;
• кислотность — 10-12;
• плотность состава — 1,8–4 г/см³;
• время схватывания — 20-30 минут;
• предельная нагрузка на изгиб — 4–4,5 МПа.

Показатели термостойкого и термостойкого клея разные. Они указаны на упаковке. Перед покупкой необходимо уточнить характеристики товара.

Устойчивость к высоким температурам

Хорошая адгезия – подходит для камня, плитки, мрамора, кирпича

Консистенция состава – после высыхания клей не меняет своих свойств

Легкость в обращении

Высокая пластичность и отсутствие трещин

Водонепроницаемость и герметичность швов

Ограничения применения в зависимости от диапазона рабочих температур

Высокая цена

Разновидности и критерии выбора

При выборе в первую очередь необходимо учитывать диапазон рабочих температур

Чтобы правильно подобрать клей для каминов и печей, необходимо учитывать следующие параметры:

• назначение — для монтажа изразцов и отделки каминной топки нужны разные составы;
• уровень сцепления — чем он выше, тем надежнее крепление;
• теплостойкость — рабочая температура клея;
• морозостойкость — если состав используется для отделки неотапливаемых помещений;
• режим работы — периодическое или постоянное использование;
• механическое воздействие.

Хороший огнеупор стоит дорого. Если цена низкая, то это подделка.

Для кладки печей и каминов

Вместо кладочного раствора при кладке печей часто используют клей. Он более пластичен, его можно укладывать более тонким слоем и добиваться более плотного соединения кирпичей. Однако для таких работ подходят только огнеупорные и негорючие клеи. Духовку нельзя топить за 3 часа, поэтому даже термостойкий состав не подойдет.

Камин редко является обогревателем, так как малоэффективен. Чаще всего это декоративный элемент. Если она используется не более 3-х часов подряд, для кладки можно использовать термостойкие клеи.

Для облицовки печей и каминов

Клей для плитки для каминов и печей применяется для облицовки шкафа. Температура воздействия здесь значительно ниже, но время воздействия значительно больше. Для печи используется глиняный кирпич. Он аккумулирует тепло, а затем долго отдает его в воздух. То есть клеевой слой между кирпичом и плиткой тоже должен сохранять тепло.

Валера

Голос строительного гуру

Задать вопрос

Термостойкий состав подходит для очага в отапливаемом доме. Для дачи или дома, который зимой отапливается лишь периодически, нужен термостойкий клей. То же самое касается уличных печей, которые зимой очень холодные.

Рекомендации по применению

Как работать с клеем подробно описано в инструкции. Но есть какие-то общих рекомендаций .

• Поверхность под облицовку необходимо тщательно очистить, особенно от масляных и жирных пятен — они снижают адгезию. Если основание сильно впитывающее, сначала обработайте его грунтовкой.
• Сухие смеси готовят за 2 часа до работы: после смешивания им необходимо около часа для отстаивания. Разбавлять клей нужно чистой водой, лучше фильтрованной.
• Для получения однородного состава рекомендуется использовать дрель с насадкой или миксер.
• Клей наносится тонким слоем, как при укладке плитки, так и при кладке кирпича.
