Кладочный раствор для печей: виды, преимущества, особенности выбора -Блог
Печные смеси для монтажа печей и каминов. Как выбрать смесь для печи или приготовить своими руками.
Монтаж печей и дымоходов процесс непростой. Строительство такого рода сложной и пажароопасной конструкции требует участия профессиональных квалифицированных печников-монтажников. Однако всегда найдутся смелые и настойчивые любители печного дела, народные умельцы, полагающиеся только на собственные силы и навыки. Мы расскажем вам как выбрать печную смесь или приготовить её самостоятельно.
В любом случае следует знать, что огромное значение имеет использование качественной смеси для кладки и облицовки печей. Применяемые кладочные растворы напрямую влияют на надежность и продолжительность службы печи или камина. Поэтому использовать печную смесь нужно обязательно качественную и подходящую именно нужному типу отопительного сооружения.
Разновидности кладочных печных смесей
Смеси для кладки печей подразделяются на следующие виды:
Жаростойкий раствор. Такая печная кладочная смесь отличается хорошей стойкостью к высоким температурам. Остыв, она сохраняет свои химические свойства и структуру. При этом не возникает необратимого деформирования. Описываемая смесь не теряет несущей способности даже при нагревании.
Жаропрочный раствор. Под воздействием высоких температур данная смесь не расширяется и не меняет своих свойств. В нагретом состоянии смесь сохраняет все характерные ей механические свойства. Раствор более устойчив к тепловым деформациям, по сравнению с жаростойкой смесью. Отлично держит как статические, так и динамические нагрузки.
Огнеупорный раствор. Бывает жаростойким или жаропрочным. Смесь огнеупорная печная может выдержать не только высокую температуру, но и влияние химически агрессивных веществ, находящихся в отработанных газах.
При возведении любых печей, даже тех, которые нагреваются не более, чем на 400°С, следует использовать только огнестойкие и жаростойкие кладочные растворы. Обойтись обычными строительными смесями в данном случае невозможно и крайне опасно, так как разрушение под воздействием высоких температур печи или дымохода, часто приводит к пожарам.
Смеси для устройства отдельных конструкций печи
Ко всем растворам, использующимся в кладке печей, предъявляются следующие требования:
- термоустойчивость, обеспечивающая безопасность печи и возможность ее полноценной эксплуатации;
- эластичность, необходимая для предотвращения возникновения трещин на стенках печи.
Кладочные растворы для печей подразделяются также по типу компонентов. Среди них можно отметить смеси на основе:
- цемента;
- гипса;
- извести;
- смешанные (в случае наличия в составе нескольких связующих).
Фундамент конструкции. Основание печи сооружается с применением известковой или цементно-известковой смеси. Если ниже фундамента наблюдается переизбыток влаги, то следует воспользоваться цементной смесью. Она достаточно влагоустойчивая.
Дымоход. Часть конструкции, находящаяся над кровлей, нуждается в использовании известкового или известково-гипсового раствора.
Тело сооружения. Для устройства этой части печи необходимо использовать раствор, в состав которого входит песок, вода и глина. Причем глина должна быть достаточно жирная.
Известковая смесь
Основными компонентами данного раствора являются песок и известковое тесто, представляющее собой смесь негашеной извести и воды в пропорции 1:3. Известковое тесто можно купить или приготовить своими руками. В первом случае вам будет гарантировано высокое качество материала, преимуществом второго является оптимальная стоимость.
Чтобы приготовить раствор, требуется просеять через сито песок, смешать его с известковым тестом в соотношении 1:3 и добавить такое количество воды, чтобы смесь по густоте напоминала сметану.
Далее раствор проверяют на эластичность. Для этого нужно воспользоваться планкой из дерева. Помешивая ею смесь можно определить следующее состояние раствора:
- тощий раствор, если на древесине вообще не остается смеси.
Это значит, что нужно прибавить немного извести;
- нормальная смесь, если извлеченная из нее деревянная планка покрыта пленкой из смеси или комочками из нее же;
- жирный раствор, если на планке налип толстый слой смеси. В этом случае, следует прибавить в смесь больше песка.
Смесь на основе извести имеет свои недостатки. Это продолжительное высыхание кладки и неблагоприятное воздействие испарений материала на человеческий организм.
Цементная смесь
Обычная цементная смесь включает в себя песок, цемент и воду. Марка цемента определяет выбор пропорции компонентов. Сначала нужно смешать цемент с песком. Только после этого добавляют воду.
Сложные смеси получают путем включения в состав дополнительных компонентов. Если в качестве такового выступает известковое тесто, то с использованием полученной смеси задерживаться не стоит. Смешанный раствор следует готовить в следующих пропорциях: одна часть цемента, 1-3 части прочих ингредиентов и 6-15 частей песка.
Если добавить в обычный цементный раствор портландцемент и битый кирпич, то получится смесь жаростойкого типа.
Глиняная смесь
Чтобы соорудить тело печи, нужно приготовить глиняную смесь Она должна быть однородной, без комков, сметанообразной консистенции. Если раствор приготовлен некачественно, то в процессе использования печи он будет крошиться. Также не удастся добиться красивых швов кладки.
Прежде чем приступить к приготовлению раствора, нужно проверить жирность глины. Для этого берут около 2 кг материала и вливают в него воду. Перемешав полученную смесь деревянной планкой, проводят визуальный осмотр последней:
- сильно налипшая на лопатку глина свидетельствует о ее высокой жирности. Ее нужно затощать песком;
- остающиеся на планке небольшие куски глины говорят о том, что раствор нормальный и добавлять в него песок не нужно;
- покрывающая древесину глиняная пленка указывает на тощесть материала и предполагает включение в смесь более жирной глины.
Смесь из глины расходуется следующим образом: на 100 кирпичей требуется около 25 л смеси. Наилучшая смесь для печного кирпича та, состав которой имеет наибольшее сходство с составом применяемого кирпича. Качественный глиняный раствор способен выдержать 800-1000°С без образования трещин и не теряя прочностных свойств.
Чтобы добиться более прочного раствора, можно добавить в него такие ингредиенты, как хлористый натрий и портландцемент:
- хлористый натрий ( поваренная соль) добавляется в количестве 100-150 г на ведро смеси. Полученный раствор следует хорошо перемешать;
- в состав включают 0,5-1 кг портландцемента на такое же количество глиняной смеси.
Количество глины и песка в растворе может изменяться в пределах соотношений: 1:1 – 1:2. При этом вода занимает четвертую часть добавленной глины.
Ингредиенты, включаемые в смесь, можно подготовить самостоятельно или купить готовые материалы. Сейчас продают следующие виды глины:
- белая глина, подходящая для огнестойких растворов и используемая для печей на дровах с режимом топки не превышающим 1000°С;
- шамотная глина, применяемая для кладки печей с любым температурным режимом.
Готовые смеси для монтажа печей
Дешевле всего заготовить ингредиенты для кладочной смеси самостоятельно. Однако такой вариант является самым трудоемким. Чтобы этот процесс прошел быстрее, легче и надежней, целесообразней всего воспользоваться готовыми смесями.
В настоящее время на рынке России присутствует много как зарубежных так и отечественных производителей готовых печных смесей. Вы без труда сможете выбрать и купить печную смесь. Производители, как правило производят различные по составу и назначению смеси :
- Термостойкие, огнеупорные, кладочные смеси;
- Печные шпаклевки, клеи, мастики
Среди многочисленного списка таких материалов стоит отметить следующие:
PLITONITБОССНАБТЕРРАКОТRATHVETONITПД «МАКАРОВЫХ»СЭВORTNER Plitonit – ассортимент строительных смесей для возведения печей и каминов. Плитонит – совместное предприятие, производит смеси по немецкой технологии на территории России. В ассортименте представлены смеси с армирующими термостойкими волокнами для кладки топок, термостойкие растворы для кладки и ремонта печей, каминов, дымоходов, а так же растворы и клеи для оштукатуривания и облицовки.
БОССНАБ – бренд Санкт-Петербургской компании выпускающей печные смеси на основе красной глины. В ассортименте представлены огнеупорные и термостойкие растворы для кладки печей, а так же печные штукатурные смеси и клеи для облицовочных работ.
Терракот. Российский производитель строительных смесей в том числе для строительства и ремонта и облицовки печей, каминов и дымоходов. Смеси Терракот безопасный для окружающей среды и человека, жаростойкий, пластичный материал, основными вяжущими компонентами которого являются каолиновая глина, песок, а также шамот. Терракот стойко выносит нагревание, вплоть до 1300°С.
RATH – Австрийское предприятие, производит огнеупорные смеси на территории стран Европы: Германии, Австрии и Венгрии и Польши. Производит большое количество строительных огнеупорных и термостойких материалов, в том числе и печных смесей различного назначения: огнеупорные бетоны, пластические массы, клеи и растворы.
Vetonit – копания является частью международной организация Weber имеющей производство в 64 странах мира. Штаб квартира компании находится во Франции. Среди разнообразия продукции компании представлен кладочный раствор Ветонит, состоящий из глины, цемента, песка и дополнительных компонентов, нашедший применение в устройстве внутреннего пространства печей и печных труб из красного кирпича.
Печной дом «Макаровых» — одна из лучших кладочных смесей производящихся на территории России. Предприятие выросло из малого предприятия в г. Кастороме, основатель которого наладил производство печных кладочных смесей для собственных нужд и коллег печников. Учитывая качество смеси продукция стала пользоваться высоким спросом у профессиональных строителей печей и каминов, и в результате предприятие стало выпускать продукцию в промышленных масштабах. В настоящее время Печной дом «Макаровых» выпускает кладочные смеси из экологически чистых материалов, на основе красной и голубой кембрийской глины.
СЭВ – Российская компания выпускающая сухие смеси для кладки печей и каминов. Производство компании расположено в г. Боровичи Новгородской области.
В процессе применения готовых смесей следует соблюдать определенные правила:
- Замешивание осуществляется только при помощи миксера.
- Нельзя замешивать смесь снова после того как она застыла.
- Замешанный объем смеси необходимо расходовать в течение 60 минут.
- Температура окружающей среды при устройстве печи должна быть не меньше 10°С.
- Нельзя прогревать готовую печь раньше, чем через 3 дня после завершения ее укладки. Это связано с тем, что в состав смесей входят вещества, которые задерживают высыхание раствора и, соответственно, исключают возможность растрескивания швов.
- Укладка печной трубы осуществляется при помощи специальной смеси, о принадлежности к которой можно узнать по отметке на упаковке.
- Облицовку печи надлежит проводить не раньше, чем через месяц после того как ею начнут усиленно пользоваться.
Чтобы устранить высолы на швах кладки, которые могут образоваться после первого пользования печью по назначению, нужно воспользоваться влажной ветошью. Но только после того как печь полностью остынет.
Смеси, приготовленные самостоятельно, стоят дешевле готовых материалов. Однако последние имеют целый ряд преимуществ. Поэтому каждый из вас должен сделать выбор самостоятельно в пользу того или иного варианта, исходя из своих предпочтений и возможностей.
Раствор для кладки печи из кирпича своими руками – основные составы и пропорции
Важный этап в постройке печки для деревенского дома или бани – приготовление надежного кладочного раствора.
Правильно замешанный раствор для кладки печи влияет на герметичность, долговечность, термостойкость и безопасность готовой конструкции.
Хорошая смесь для кладки печи устойчива к высоким температурным режимам, механическим повреждением и растрескиванию.
Содержание статьи
- Особенности выбора материала
- На основе глины
- Способ №1
- Способ №2
- Способ №3
- Способ №4
- На основе извести
- На основе цемента
Особенности выбора материала
Процесс возведения современных печей разделен на несколько этапов:
- Первый этап – обустройство печного фундамента при помощи бетонного состава;
- Второй этап – кладка печи из огнеупорного кирпича с использованием кладочной соединительной массы на основе глины;
- Третий этап – облицовка печи штукатурным составом.
Наиболее важным является этап непосредственной кладки и приготовление надежной основы, которая должна обладать высокими эксплуатационными характеристиками – жаростойкостью, адгезией, водонепроницаемостью, прочностью и долговечностью.
Для обустройства современных печей применяется несколько вариантов кладочных растворов: глиняный, известковый и цементный.
Кладочные растворы бывают простыми и сложными. Простые состоят из одного вида вяжущего компонента и заполнителя; сложные смеси включают от двух и более вяжущих материалов и несколько заполнителей. Вяжущие компоненты – известь, глина и цемент.
Чтобы приготовить раствор для выполнения кирпичной кладки потребуются следующие инструменты:
- Миксер;
- Емкость для замеса;
- Сито;
- Кельма;
- Мастерок;
- Пластиковый шпатель;
- Строительный термометр;
- Весы.
На основе глины
Один из самых дешевых и доступных типов соединительных печных смесей. Глиняный раствор для кладки печей характеризуется повышенной жирностью, которая определяет степень пластичность, жаростойкости и прочности готового материала.
Раствор для печи из натуральной глины бывает:
- Жирный – отличается пластичностью, прочностью, но быстрым появлением трещин после высыхания;
- Нормальный – достаточно пластичен и устойчив к растрескиванию, дает небольшой процент усадки после сушки. Способен выдерживать высокие температуры до 110 градусов;
- Тощий – непластичен и недолговечен, восприимчив к быстрому расслаиванию и крошению.
Огнеупорный раствор из глины готовится на основании трех компонентов: глины, песка и воды. Подобный состав устойчив к растрескиванию и пересыханию, обеспечивает надежное обустройство печи из кирпича.
Чтобы построить печник, рекомендуется использовать жирные и нормальные составы, которые обладают повышенной прочностью, пластичностью и устойчивостью к расслаиванию.
Качество глины определяет количество песка, необходимого для замеса раствора. Для работ используется глина и очищенная вода с низким содержанием примесей. Для кладки 100 кирпичей в среднем используется до 20 литров чистой воды.
Для приготовления раствора используется карьерный или речной песок мелкой фракции без дополнительных примесей. Перед использованием его обязательно просеивают через мелкоячеистое сито. Если в нем имеются примеси гравия, тогда рекомендуется использовать сито с размером ячеек до 10 мм. Для мелкофракционного материала подойдет сито с 2 мм ячейками.
Перед добавлением других компонентов глиняную основу рекомендуется проверить на пластичность. Как сделать подобную проверку? Для этого небольшую доску следует опустить в полученную смесь для кладки печи и определить ее толщину. Она должна быть в меру густой и тягучей. Если имеется лишняя жидкость, тогда стоит добавить немного вяжущего компонента, периодически размешивая и тестируя смесь на пластичность.
Оптимальная толщина соединительного материала – 2 мм, что свидетельствует о правильном соблюдении пропорций всех компонентов. Готовая кладочная масса получается тягучей и не очень плотной.
Подходящая плотность раствора для кладки зависит от соотношения основных компонентов в ней – глины и песка соответственно:
- Жирная масса – 1:2;
- Нормальная масса – 1:1;
- Тощая масса – 2:1.
Способы приготовления глиняного состава
Как приготовить качественную соединительную массу на основе глины? Существует несколько проверенных способов.
Способ №1
Нужный объем глины замачивается на 24 часа, добавляется вода для получения густой массы. Полученный материал аккуратно процеживается, затем в него добавляется песок и еще раз замешивается. Важно избегать образования глинистых луж, которые можно устранить небольшой порцией вяжущего компонента.
Способ №2
В емкости соединяется шамотный песок и глина в равных пропорциях, добавляется очищенная вода (1/4 часть от объема глины). Все компоненты тщательно перемешиваются до получения однородной массы.
Способ №3
Состав замешивается на основе суглинков. Этот рецепт предусматривает приготовление 10 различных вариантов раствора, из которого выбирается лучший.
Для первого: 10 объемов суглинки, 1 объем песка и 1 объем цемента и т.д. по убыванию объема суглинки. Десять полученных основ помещаются в разные емкости и оставляются на просушку в течение 5-6 дней. По завершению отведенного времени определяется наиболее качественный состав раствора с минимальной степенью усадки и устойчивостью к растрескиванию.
Способ №4
К глине добавляется песок и ¼ воды. Все компоненты перемешиваются для получения густой тягучей массы. Для повышения прочности в подобную смесь рекомендуется добавить каменной соли или цемента. На ведро смеси – до 250 г соли и ¾ литра цемента. Соль предварительно растворяют в воде, а цемент разводят водой до густой консистенции, после чего добавляют в готовую основу.
На основе извести
Для строительства фундамента и печного дымохода рекомендуется использовать состав на основе извести и цемента.
Особое тесто, получаемое путем смешивания негашеной извести и воды в соотношении 3:1. В готовое тесто добавляется просеянный песок через мелкоячеистое сито в соотношении 3:1 – на 3 объема песка 1 объем теста. Готовая масса разбавляется водой до получения густой массы.
Смесь для кладки печи на основе извести получается достаточно пластичной и прочной.
Показатель жирности состава из извести определяется количеством песка. Для чрезмерно жирной смеси требуется 5 объемов песочной составляющей, для нормальной – не более 3 объемов.
Увеличить прочность и водостойкость можно путем добавления цемента. Для приготовления подобного состава необходимо использовать компоненты в таких пропорциях (части):
- Цемент – 1;
- Песок – 10;
- Известковое тесто – 2.
Приготовление раствора имеет такую последовательность действий: цементные и песочные компоненты соединяются в отдельной емкости. Готовое тесто на основе извести разбавляют очищенной водой до получения густой консистенции. В разведенное тесто вводят сыпучие компоненты и перемешивают. Для увеличения вязкости, состав разбавляют водой.
На основе цемента
Какой раствор нужен для обустройства печного фундамента и кладки наружной части дымоходной трубы? Ответ прост – состав на основе цемента, песка и воды. По своей прочности он равен известковому аналогу, но для затвердения требует гораздо больше времени.
Оптимальный состав готовой массы получается в следующих пропорциях – 3:1 (на 3 объема песка 1 объем цемента марки М 300 или 400). Перед смешиванием все компоненты просеиваются через мелкоячеистое сито. В глубокую емкость засыпается просеянный песок, добавляется цемент и перемешиваются до однородной массы. В конце добавляется вода.
Готовую смесь нужно довести до густой и тягучей консистенции. Определить подходящую густоту достаточно просто – состав должен оставаться подвижным, но при этом не стекать с лопаты при ее повороте до 45 градусов.
Чтобы возвести монолитный печник, рекомендуется использовать огнеупорную бетонную смесь в следующих пропорциях (части):
- Цемент (М 400) – 1;
- Щебень или гравий – 2;
- Мелкозернистый песок – 2;
- Песок из шамота – 0,4.
Чтобы печник имел прочный фундамент, рекомендуется подготовить раствор для кладки, состоящий из крупно фракционного гравия, песка, цемента (пропорции 3:3:1).
Для увеличения прочности можно использовать кварцевую крошку. Огнеупорная бетонная смесь получается крупно фракционной, повышенной плотности и водонепроницаемости.
Для правильного замеса на 25 кг готовой смеси требуется 10 литров воды. Оптимальный способ смешивания – механический при помощи бетономешалки. Готовый состав застывает быстро, поэтому рекомендуется использовать его сразу после приготовления.
Строительство печи имеет свои отличительные особенности в отношении правильного выбора состава и приготовления кладочного раствора. Для разных элементов конструкции используются различные составы.

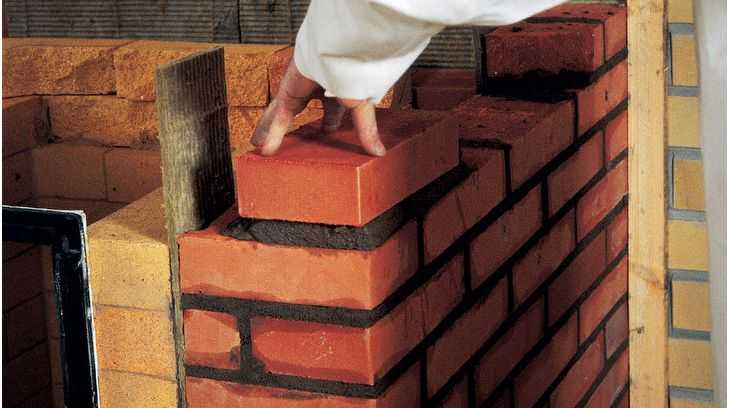

Раствор для кладки печей и каминов: замешиваем своими руками
Чтобы построить камин или печь, чаще всего используют классический красный кирпич, его главные преимущества – долговечность, надежность, достаточная плотность, высокая теплоемкость и пожаробезопасность. При выполнении монтажных работ применяется специальный раствор для кладки печей, в основе которого – особые компоненты. От того, насколько добросовестно и в какой пропорции они будут смешаны, зависят устойчивость и крепость всей конструкции. Чаще всего при возведении печей используются растворы на основе глины, цемента или извести. Последние два материала – более предпочтительный выбор, если мастер приступил к возведению постамента для дымохода: цемент и известь отличаются большей прочностью и устойчивостью к появлению трещин. Чтобы будущая конструкция была стабильной, растворы для печей готовят в выверенных пропорциях, гарантирующих нужную пластичность и оптимальную густоту.
Содержание
- 1 Важные моменты
- 2 Глиняные смеси по типу и консистенции
- 3 Песок: выбрать и подготовить
- 4 Оптимальная жирность глины
- 5 Глиняный раствор: технология замешивания
- 6 Раствор для печной кладки по всем правилам
- 7 Известковый раствор: виды
- 8 Цемент как основа для раствора
- 9 Покупные сухие смеси
- 10 Заключение
Важные моменты
Строительство печи проходит в несколько этапов, для каждого из которых характерен свой рецепт раствора. Сначала делают фундамент, работа над ним требует надежного бетонного раствора, в основе которого – цемент. После этого начинается кладка самой печи, как правило, для нее берут огнеупорный кирпич, и здесь не обойтись без кладочного раствора. Работа над дымоходом имеет свои особенности: в приоритете уже устойчивость не к высоким температурам, а к атмосферным изменениям, ведь его монтаж ведется не только в помещении. Финальный этап – покрытие печи штукатурным раствором, по составу также отличающегося от используемых ранее смесей.
Из всех перечисленных стадий наибольшее внимание стоит уделить приготовлению раствора для печной кладки. Он должен отвечать следующим условиям:
- Высокая жаростойкость, выраженная в способности противостоять влиянию открытого пламени и сохранять ровность поверхности даже под действием высоких температур.
- Хорошо сцеплять между собой даже жаростойкие кирпичи, обеспечивая минимальную толщину шва.
Чаще всего применяют печные смеси на основе глины, которые используются печниками уже в течение нескольких столетий. Для других этапов возведения печи характерно применение растворов на основе извести, а также смешанных – с добавлением к извести цемента либо цементно-песчаных.
Тем, кто хочет приготовить раствор для печной кладки своими руками, не обойтись без таких приспособлений, как:
- строительный миксер;
- поддон или другая похожая по форме емкость;
- мерное ведро;
- лопата;
- сито;
- шпатель;
- мастерок;
- термометр;
- весы;
- кельма.
Глиняные смеси по типу и консистенции
Для ее приготовления нужно взять глину, красную или белую, соединить с песком и затем добавить воду. Очень важно использовать для смеси только компоненты высокого качества: например, песок подойдет только калиброванный. Чтобы очистить его от мелкого гравия и различных растительных примесей, используют сито. То же самое проделывают и с глиной, добиваясь ее однородности. Как правило, используются следующие пропорции: по 1 части песка и глины либо 2 части песка и 1 – глины. Вода в растворе должна составлять примерно ¼ часть от количества глины.
Основной критерий готового раствора – уровень его жирности, от которого зависит эластичность и вяжущие свойства смеси, а значит, и надежность будущей конструкции. Стоит также уделить внимание чистоте используемой воды: лучше, если минералов в ней будет меньше. В противном случае сквозь штукатурку в дальнейшем могут проступить пятна, причиной которых станет достаточная минерализация жидкости.
Готовый раствор для печи должен быть в меру жирным: излишне мягкий приведет к тому, что готовая кладка может пойти трещинами, тощий раствор не обеспечит конструкции достаточную надежность. Идеальный раствор для кладки печи из кирпича – достаточно эластичный, гарантирующий сооружению стабильность после высыхания.
Песок: выбрать и подготовить
Основные компоненты самой простой смеси для кладки печи – глина и горный песок. Дело в том, что его частицы, в отличие от того, который добывают в морях и реках, отличаются большей шероховатостью, что улучшит адгезию раствора.
Перед тем как заняться приготовлением раствора, песок просеивают через достаточно мелкое сито (размер ячеек должен составлять примерно 1,5 x 1,5 мм). Если после этой процедуры в песке еще остались заметные примеси, его нужно промыть водой. Для этого используют раму, на которую натягивают мешковину. Струей воды небольшое количество песка, помещенное на приспособление, промывается до чистоты. Определить это легко по цвету стекаемой воды.
Оптимальная жирность глины
Чтобы проверить уровень жирности этого основного компонента кладочного раствора, есть элементарный способ. Нужно взять 0,5 л глины, смешивать с водой, чтобы по консистенции она стала похожа на крутое тесто. Затем полученную массу нужно тщательно размять и сформировать шарик диаметром 4–5 см. Когда он подсохнет, его нужно поместить между двумя дощечками и сжать их.
Если в результате шарик треснет, когда сожмут наполовину, его жирность велика, а, значит, смеси не хватает песка. Если почти сразу распадется – необходимо добавить глины. В том случае, если трещины пошли при сжатии шарика на треть, состав печной смеси подобран идеально.
Чтобы обеспечить надежность будущей печи, глиняный раствор для ее кладки должен быть приготовлен из тщательно очищенных компонентов и обладать нормальной или повышенной жирностью.
Очевидное достоинство раствора, ингредиенты которого тщательно подобраны и дозированы, состоит в том, что кладка будет иметь аккуратный внешний вид за счет тонкого шва. Кроме того, печная смесь нормальной жирности обеспечит конструкции достаточную надежность и долговечность. Правда, один недостаток у такого раствора все же есть: такой раствор не отличается устойчивостью к влажности окружающей среды.
Глиняный раствор: технология замешивания
Начать нужно с того, что очищенную от примесей глину оставить в воде примерно на сутки. Затем к ней нужно понемногу еще добавлять жидкость, добиваясь однородности массы. По консистенции смесь для печей и каминов должна быть похожа на густую сметану. Процедив, в нее нужно добавить песок до тех пор, пока печная смесь не станет тягучей. Чтобы придать раствору прочность, не обойтись без цемента и соли. Расходное количество этих компонентов – 700–750 г и 200 г на ведро соответственно.
Раствор для печной кладки по всем правилам
Как уже отмечалось, его идеальная консистенция должна соответствовать густоте сметаны. Если для него берется жирная глина, то к 1 части нужно добавить 2 части песка, если нормальная – пропорция должна быть равной.
Перед тем как приступать к кладке печи, необходимо проверить качество полученной печной смеси. Для этого потребуется скрепить раствором 2 кирпича, выждать примерно 5 минут, а затем поднять верхний кирпич. Если конструкция не распадается за несколько подъемов, раствор для кладки печи из кирпича подобран идеально. Если этого не произошло и сцепление быстро распалось, скорее всего, для приготовления раствора была взята тощая (нежирная) глина.
Опытные печники советуют также увеличить прочность раствора с помощью добавления
в него поваренной соли (на 10 кг глины достаточно 150 г). Сюда же можно добавить и цемент марки М400: 1 кг на тот же объем глины.
Когда начнется этап работы над дымоходом, глиняный раствор будет лучше заменить на известково-песчаный: он более устойчив к влаге. Для его приготовления нужно взять 3 части песка и 1 – известкового теста. Как вариант – 1 часть негашеной извести и 3 части воды.
Известковый раствор: виды
Как уже подчеркивалось ранее, глиняный раствор для дымохода (особенно – для той его части, которая находится над кровлей) крайне нежелателен. Его использование может привести к образованию трещин и последующему разрушению: глина плохо переносит конденсат.
Поэтому лучше не рисковать, а приготовить для возведения дымохода раствор на известковом тесте. Кстати, он подойдет и для строительства фундамента.
Для того чтобы приготовить такую смесь для печей и каминов, нужно взять 3 части песка и 1 – известкового теста. Чтобы получить последнее, нужно смешать 3 части воды и 1 – негашеной извести. Она напоминает размягченную жирную глину и по своему составу очень пластична. Если известковое тесто приготовлено правильно, его плотность составит 1400 кг/куб.м. Для возведения печных дымоходов, а также фундаментов, его можно приобрести уже готовым в любом строительном магазине.
Опасность собственноручного изготовления теста заключается в возможном риске получения ожогов кожи и верхних дыхательных путей. На заводах известь гасят в специально предназначенных для этого машинах. Если же купить известковое тесто нет возможности, при его приготовлении нужно соблюсти все меры безопасности: работать только в очках и маске, использовать перчатки, а также надеть пыленепроницаемую одежду.
Количество песка, которое нужно будет добавить, чтобы приготовить раствор, напрямую будет зависеть от того, насколько высока жирность известкового теста. Максимальный объем – 5 частей. До начала смешивания ингредиентов тесто рекомендуют пропустить через сито (размер ячеек – 1 на 1 см). Чтобы добиться нужной густоты, не обойтись без добавления жидкости.
Для того чтобы повысить надежность раствора, в него можно также добавить цемент. В этом случае пропорции будут такими: 1 часть цемента, 8-10 – песка, 2 – известкового теста. Полученный раствор, кроме уже указанного преимущества, будет также обладать повышенной устойчивостью к влажности среды.
Готовят его в следующей очередности: сначала смешивают цемент и песок, затем в известковое тесто наливают воду, чтобы оно приобрело вязкость. После этого в него добавляют ранее приготовленную сухую смесь для кладки печей, а потом – снова воду, чтобы раствор был вязким.
Цемент как основа для раствора
Для строительства фундамента печи раствор нужно подобрать такой, чтобы обеспечить
конструкции надежность и устойчивость, и для этих целей лучше всего подойдет цемент. Такая смесь подойдет и для возведения той части дымохода, которая будет возвышаться над кровлей. Состав раствора – цемент, песок и вода. Чаще всего пропорции используют такие: 1 часть цемента марки М300 или М400 и 3 – песка. Компоненты нужно хорошо перемешать и разбавить водой до густоты сметаны. Получившаяся смесь для кладки печей должна быть подвижной, но не стекать со штыка лопаты, если она расположена под углом в 45 градусов.
Для фундамента и дна топочной камеры потребуется печная смесь с хорошей жаростойкостью. Вот ее состав: на 1 часть портланцемента М300 или М400 берут 0,3–0,5 частей шамотного песка и по 2 – мелко просеянного песка и щебня (подойдет и гравий).
Покупные сухие смеси
Тем, кто не хочет заниматься выбором качественных компонентов для смеси, можно использовать готовые жаростойкие растворы для печей и каминов. Хорошо зарекомендовала себя продукция отечественных производителей, гарантирующих оптимальное сочетание цены и качества: «ПЛИТОНИТ», «ТЕРРАКОТ», «Печной дом Макаровых», а также «ПечникЪ», «Сканэкс» и «СПО».
Чтобы приступить к работе, в готовую смесь для кладки печей нужно добавить только воду.
Заключение
Не стоит забывать, что правильно подобранный раствор для печи – это залог безопасности домашнего очага. Если отнестись к выбору ингредиентов или приготовлению раствора кое-как, нужная герметичность обеспечена не будет, из-за чего вполне возможна утечка угарного газа. Если собственное умение вызывает сомнения, не стоит рисковать – лучше доверить мастеру и приготовление раствора, и возведение печи.
Похожие статьи:
кладочная, шамотная смесь для кладки каминов, термостойкая, жаростойкая, состав
Содержание:
Какие бывают растворы
Заводские кладочные смеси для кладки печей
Шамотные смеси, приготовленные в домашних условиях
Особенности работы с готовыми термостойкими смесями
Самостоятельное приготовление огнеупорного раствора
Чтобы соорудить и заштукатурить печь или камин, применяют специальные огнеупорные составы, способные выдерживать значительные температурные воздействия. Если использовать обычный раствор, то после нескольких недель интенсивного нагревания он покроется трещинами и обсыплется.
Какие бывают растворы
Термостойкие смеси, изготовленные в промышленных условиях, затем поступают на полки строительных магазинах. Также огнеупорную смесь для печей можно приготовить самостоятельно.
Заводские кладочные смеси для кладки печей
Речь идет об огнеупорных сухих порошках, которые после растворения в воде превращаются в однородную массу. Рецепт приготовления обычно указывается в сопровождающей инструкции. Наряду с обычными компонентами (песком и цементом) в составе раствора имеются специальные термостойкие добавки.
Огнеупорная смесь для кладки печей, изготовленная на предприятии, обладает целым рядом достоинств:
- Хорошо выверенный состав. В производственных условиях осуществляется тщательная дозировка каждого компонента, согласно проверенных временем рецептов и пропорций.
- Специфические добавки. Компоненты, сообщающие огнеупорным смесям их «фирменные» характеристики, зачастую не поступают в свободную продажу (а иногда даже держатся в секрете).
- Универсальность. Как правили, промышленные растворы обладают многофункциональностью: с их помощью можно укладывать печи, а затем проводить штукатурку готовых стен.
- Внешняя эстетичность. Хотя поверх кладки или штукатурки все равно применяется финишная отделка, но работать привлекательным на вид раствором намного приятнее.
Особенно полюбилась нашим печникам продукция таких производителей кладочных смесей для печей и каминов: «ПЛИТОНИТ», «ТЕРРАКОТ», «Печной дом Макаровых», «ПечникЪ», «Сканэкс», «СПО». Что касается недостатков этой разновидности материалов, то обычно называется их дороговизна. В тех случаях, когда необходимо сэкономить финансы, стараются использовать самостоятельно приготовленные термостойкие растворы.
Шамотные смеси, приготовленные в домашних условиях
В качестве основного компонента раствором самостоятельного приготовления может выступать цемент, глина или известь. На его выбор напрямую влияют условия использования и назначение печи или камина. Неизменно в составе любой самодельной шамотной смеси для печи имеется песок и глина. Чтобы сделать ее более пластичной, добавляют известковое молоко. В качестве армирующего усиления обычно выступает асбест. Кроме этого, могут применяться и другие добавки.
Используя огнеупорные смеси для кладки печей собственного приготовления, следует быть готовым к наличию у них определенных недостатков:
- Невысокая прочность. Глина известна своей слабой устойчивостью к механическим нагрузкам. Поэтому растворы на ее основе рекомендуется использовать исключительно в качестве кладочных. Для штукатурки желательно подыскать более прочный состав. Также нужно быть готовым к тому, что характеристики глины могут изменяться в зависимости от ее состава и места добычи.
- Невысокая привлекательность. Печи и камины, сооружаемые в жилых помещениях, желательно отделывать заводскими растворами, т.к. самодельные смеси смотрятся не эстетично. Их разрешается применять в тех случаях, когда декоративный эффект отделанной поверхности не играет особой роли.
Особенности работы с готовыми термостойкими смесями
Купив термостойкую смесь для печей, первым делом необходимо внимательно изучить инструкцию по ее использованию. Как правило, производители рекомендуют проводить кладочные и штукатурные мероприятия в температурном режиме не ниже +5 градусов. Для хранения запечатанного вещества нужно выбирать теплое сухое помещение. Еще в магазине упаковки тщательно осматривают на предмет повреждений, которые могут стать причиной нарушения нужных пропорций различных компонентов.
Наиболее распространенная пропорция во время приготовления готового раствора — развести 1 кг сухого порошка в 0,27 л чистой воды. Если речь идет о кладочных работах, то перед их проведением рекомендуется заранее замочить кирпичи в воде: благодаря этой несложной процедуре удается существенно увеличить прочность кладки. Читайте также: «Какой раствор для печей и каминов лучше – выбираем огнеупорную смесь».
Самостоятельное приготовление огнеупорного раствора
Чтобы приготовить огнеупорную смесь для печки, необходимо накопать или приобрести сырьевую глину. Именно это разновидность материала обладает необходимыми качествами для недопущения усадки монтажных швов. Для предотвращения рассыпания глины ее усиливают цементом и песком (2 части глины, 0,3 части цемента и одна часть песка).
Также важно провести проверку насыщенности глины. Для этого ее необходимо замесить в воде до пластичного состояния, слепив из полученной массы шар диаметром примерно 5 см. Его кладут между двумя досками, которые постепенно сдвигают, надавливая на шар. Материал нормальной концентрации треснет, когда комок сожмется на 1/3. Более раннее появление трещин укажет на недостаток жирности глины, более позднее – на ее переизбыток. Глина слабой жирности обычно бракуется. Излишне жирный материал дополнительно разбавляют песком. Читайте также: «Какая бывает термостойкая штукатурка для печей и каминов – виды огнеупорных смесей».
В жаростойкую смесь для кладки печей рекомендуется добавлять горный песок: его шероховатая фактура повышает общую адгезию смеси.
Перед введением в состав смеси песок просеивают через сито с ячейками 1,5х1,5 мм и промывают в проточной воде. Растворы самостоятельного приготовления хорошо показывают себя при отделке поверхностей, которые не нагреваются выше +90 градусов.
Для увеличения стойкости к нагреванию состав смеси для кладки печей усиливается мертелем, представляющим собой порошок огнеупорной глины (прочитайте: «Как сделать огнеупорную глину – приготовление раствора для кладки печи своими руками»). Для приготовления штукатурного раствора для печи в него добавляют кремниевый клей (примерно ¼ от общей массы), делающий материал более жаропрочным. Такой клей находится в свободной продаже в строительных магазинах под названием «жидкое стекло». Чтобы штукатурка хорошо держалась на поверхности камина или печи, ее дополнительно оснащают специальной армирующей сеткой.
Сегодня частный дом, дачу сложно представить без традиционной кирпичной печи или современного камина, которые неизменно являются символом уюта загородной жизни. Отопительные конструкции эксплуатируются в «экстремальных» ситуациях, где происходит увеличение температур до очень высоких показателей. Продолжительность этого воздействия может составлять несколько часов, поэтому материал должен быть приспособлен к таким условиям. Соответственно следует уделять особое внимание составу термостойкой кладочной смеси. Кладочный раствор для печей не должен содержать токсичных компонентов, которые могли бы выделяться в окружающую среду и вредить здоровью. Также важно отсутствие каких-либо специфических запахов. Именно поэтому термостойкая смесь для печей и каминов должна соответствовать санитарным нормам. Раньше вместо смеси для печных работ использовалась глина с песком, но на дворе 21 век и на рынке появились печные жаростойкие смеси для кладки кирпича. Предлагаем вашему вниманию жаростойкую смесь для кладки и оштукатуривания стен печей, каминов, барбекю, дымоходов из керамического и шамотного кирпича и других огнеупорных материалов:Смесь кладочная жаростойкая для печей «Тайфун Мастер» ПЕЧНИК (в упаковках 10кг, 20кг)
«Печник» — универсальная жаростойкая смесь на основе цемента и глины. Эту смесь для кладки печного кирпича используют при следующих работах:
Подготовка основания, условия Поверхность основания из огнеупорных материалов должна быть очищена от пыли, грязи, извести, масел, жиров, воска, красок, которые могут ослабить адгезию раствора. Нанесение состава При выполнении кладки состав наносится на горизонтальную поверхность кирпича и равномерно распределяется. Рекомендуемая толщина слоя 4 — 10 мм. Кирпич предварительно выдержать в воде 10-15 сек. Для формирования вертикального шва при укладке последующих рядов кирпича на его боковую поверхность также наносится раствор, кирпич помещают на слой раствора и прижимают, устанавливая на соответствующее место. Уход Первый прогрев печи разрешается проводить не ранее 7 — 10 дней после окончания кладочных работ. Печь протопить в течение 1 — 2 часов на малом огне. В нашей фирме вы можете купить готовую огнеупорную смесь для кладки печей. Рекомендуем кладочную смесь для печного кирпича «ПЕЧНИК» |
Кладочная смесь для печей: характеристики и способы приготовления
Для сооружения печей из кирпича необходимо использовать специальный раствор. Сегодня производители предлагают большое количество специальных составов, но их можно делать и в домашних условиях, хотя качество будет немного другим. Такая жаростойкая смесь может отличаться по своим характеристикам, она применяется при разных условиях. Рассмотрим, каким может быть кладочный раствор для печи, какие компоненты входят в его состав.
Для кладки печи лучшим является глиняный раствор.
Варианты растворов для кладки печей
Сегодня используются различные модификации кладочных растворов, среди них популярны следующие:
- жаростойкая смесь, которая предназначена для наружных работ. Такие растворы применяются при кладке, оштукатуривания барбекю, мангалов, коптилен, печей, эксплуатирующиеся только на открытом воздухе;
- раствор для кладки бытовых, промышленных печей, каминов из шамотного огнеупорного кирпича. Рабочая температура таких конструкций может составлять до 1750 градусов;
- специальная кладочная смесь, предназначенная для работы с красным кирпичом.
При помощи такого раствора производится кладка каминов, бытовых печей, печей-каменок, рабочая температура для которых составляет до 850 градусов;
- для крепежа изразцов, оштукатуривания поверхности каминов, дымоходов и печей применяется специальная кладочная смесь.
Раствор для кладки имеет такие характеристики, как:
В тощий раствор нужно добавить известковое тесто, в жирный – песка.
- внешний вид должен быть однородным, не иметь посторонних примесей;
- влажность состава – не больше половины процента;
- максимальная крупность зерен – до 2,5 мм;
- насыпная плотность – 1500 кг на кубический м;
- уже готовый раствор для кладки может использоваться в течение трех часов;
- водоудерживающая способность полученного раствора – 95 процентов;
- прочность на сжатие – два Мега Паскаля;
- потер массы смеси при прокаливании – до 5 процентов.
Специальный состав, который применяется для заливки, ремонта очага внутри печи, имеет такие характеристики:
- минимальная температура для работ – пять градусов тепла;
- время использования уже готового раствора – один час;
- максимальный размер зерна – 5 мм;
- расход воды на приготовление 25 кг смеси – 2,5-3,5 литра, готовая масса – 11-12 литров на 25 кг;
- жаростойкость – 1300 градусов.
Вернуться к оглавлению
Особенности использования
Во избежание перегорания и высыхание извести воду добавляйте небольшими порциями.
Кладочная смесь должна быть пластичной, иметь средний уровень жирности, так как тощие растворы начинают крошиться, а слишком жирные – трескаются после того, как высыхают. В состав необходимо добавлять пластификаторы, так как при нагреве огнеупорный кирпич имеет свойство расширяться, значит раствор для кладки печи должен быть очень эластичным. При замешивании такого состава на 35-40 кирпичей обычно хватает одного 25-килограммового мешка.
Все огнеупорные кладочные составы – это полуфабрикаты с компонентами монолитной футеровки. При использовании готовых смесей, хранить их необходимо только в сухом виде, замешивать – непосредственно перед использованием. Перед началом работы берется не все ее количество, замешивается состав постепенно. В емкость высыпается один-два мешка, вода добавляется небольшими порциями, равномерно все перемешивая. Такой глиняный раствор считается готовым, если при надавливании он не выделяется из-под кирпича.
Перед тем как применить кладочный раствор, необходимо очистить поверхность кирпича, протерев его от пыли, грязи, масляных пятен, так как подобные следы снижают сцепляемость смеси при кладке печей. Кроме того, материал надо перебрать.
Не допускается использование кирпича, который имеет сколы, отбитые углы, трещины и прочие дефекты.
Определение готовности раствора.
Количество порций воды при размешивании необходимо отмерить заранее, чтобы раствор для кладки получился качественным, однородным. На каждый кг сухой смеси для размешивания необходимо брать около 0,27 литра чистой воды без минеральных примесей, тяжелых металлов. Перемешивание производится в течение четырех минут, после этого раствор выдерживается примерно десять минут, снова перемешивается. При работе рекомендуется использовать защитную маску, перчатки.
Полученный раствор для кладки должен быть однородным, консистенция его должна быть густой, внешне она напоминает смесь для обычной кирпичной кладки. При выполнении работы по сооружению печей толщина шва должна составлять не больше 5 мм, при этом надо помнить, что чем меньше шов, тем прочнее получается кладка.
После того как кладка завершена, необходимо 14-20 дней сушить печь, температура при этом – только плюсовая. Этапов такой просушки несколько, топить саму конструкцию необходимо примерно раз в сутки.
Как приготовить смесь для кладки печи: способы
Печная смесь для работы может использоваться только при плюсовой температуре, воду брать надо из-под крана, так как в ней не содержаться минеральные вещества, недопустимые в данном случае. На каждые 25 кг смеси для кладки печей необходимо брать около 4 литров воды, добавлять ее необходимо небольшими порциями. Перемешивать смесь надо 3-4 минуты при помощи специального строительного миксера, пока консистенция не будет однородная.
Огнеупорный раствор для кладки можно изготовить и своими руками. Основой для смеси является глина, которую необходимо перед началом работ замачивать за два-три дня до начала работы. Песок просеивается и высушивается. Цемент в раствор для кладки добавляется только в том случае, когда делается смесь для изготовления фундамента печей, при выводе дымохода.
Процесс приготовления раствора осуществляется таким образом:
Способы определения готовности раствора.
- мокрая глина полностью заливается водой, доводится до киселеобразного состояния;
- после этого добавляется песок, соотношение может составлять один к двум или к трем;
- смесь тщательно вымешивается, она должна получиться пластичной, удобно укладываемой. При работе смесь с кельмы должна соскальзывать легко. Если есть необходимость повысить плотность, то можно добавить немного цемента, смешивая его с песком в пропорции 1:8. Иногда специалисты допускают использование асбестовой крошки, делается это в пропорции 1:1.
Для кладки печей можно применять и цементно-глиняно-песчаный специальный огнеупорный раствор. Песок и цемент надо смешивать в пропорции один к четырем или к шести. Глиняный кисель в сухую смесь добавляется понемногу, делать это надо через сито.
Использовать полученный раствор следует сразу, не откладывая работу по кладке на потом, так как раствор просто придет в негодность.
Когда лучше всего использовать печную смесь?
Приемы печной кладки: а – разравнивание постели; б – нанесение раствора; в – вприсык; г – вдавливание; д – подрезка.
Кладочная основа применяется при выполнении кладки каминов, кухонных печей и печей-каменок для бани или сауны. При помощи такого специализированного огнеупорного раствора, осуществляется монтаж из керамического клинкерного кирпича, чтобы на поверхности не образовывалось влажной прослойки. При использовании обычных смесей адгезия минимальная, то есть сцепление раствора и клинкерного кирпича минимальное. При эксплуатации внутрь шва проникает вода, происходит его разрыв. Сам кирпич и стенка начинает постепенно разрушаться.
Специальные печные смеси для кладки рекомендуется применять с поризованными блоками, кирпичом ручной формовки. Такие материалы активно впитывают влагу, а этого необходимо избежать, чтобы материал не разрушался. Применение этого состава позволит избежать замачивания кирпича перед работами, намного сократить время, сделает кладку более качественной. Как видим, подобные смеси используются не только при изготовлении печей, но и во многих других случаях.
Печные кладочные составы отличаются от традиционных не только по своему составу, но и характеристикам. Они более устойчивы к резким перепадам температуры, отличаются высокой адгезией, водоотталкивающими свойства. Сцепление к материалом высокое, прочность на сжатие также. Производители предлагают сегодня большое количество уже готовых смесей, которые могут применяться при различных обстоятельствах (разные предельные температуры, тип кирпича), но вполне возможно приготовить его и своими руками, что сократит расходы.
Раствор для дровяных печей
Юмулладжи
Дополнительная информация: Как построить печь для пиццы
Под раствором понимается паста из цемента, песка и, возможно, других ингредиентов, используемая для скрепления кирпичей или строительных блоков, а также для заполнения оставшихся между ними пространств. Строители используют раствор при строительстве зданий, так как в результате получается жесткая, стабильная и надежная конструкция. Раствор требуется почти на каждом этапе строительства кирпичной печи для пиццы. Существует два типа минометов, и ни один из них не может быть заменен другим.
- Огнеупорный огнеупорный глиняный раствор
- Строительный раствор общего назначения
Строительный раствор или огнеупорный раствор в сочетании с бетоном на основе портландцемента или огнеупорным бетоном широко используется для строительства высококачественных печей для пиццы. Между кирпичами следует нанести слой раствора толщиной 1/4 дюйма (6 мм), чтобы создать прочную адгезию. Раствор помогает в строительстве камеры обжига, но не подходит для облицовки горячего очага внутри. Горячая поверхность должна быть полностью защищена от огня. кирпичи скреплены встык без раствора между ними.Большие промежутки между кирпичами не следует заполнять огнеупорным раствором.Огнеупорный раствор готовят путем смешивания песка, кальциево-алюминатного цемента и шамотной глины в соотношении 10:3:1,5. при желании вместо огнеупорного цемента можно использовать цемент с известью.Смесь будет содержать песок, огнеупорную глину, портландцемент и известь в соотношении 10:6:2:3.Известь содержит кальций, который позволяет цементу выдерживать Очень жаркие условия Эта смесь должна быть тщательно перемешана в сухих условиях, а затем добавлена вода комнатной температуры, чтобы получилась паста консистенции арахисового масла Затем паста наносится между кирпичами, где есть зазоры, обычно в форме буквы V. Этот результат s в растворе, не подвергающемся воздействию высокой температуры внутренней печи. Область между стеновыми кирпичами и полом не требует раствора. В случае круглых куполов между кирпичами не должно быть места.
Как правило, зазоры между кирпичами внутри свода печи должны быть минимальными, так как это создает воздействие высоких внутренних температур на раствор. Кроме того, это создает ненужное и густое количество раствора на внешней стороне купола печи. Углы кирпичей должны быть соответствующим образом обрезаны, чтобы предотвратить появление зазоров внутри купола. Эти кирпичи должны располагаться так, чтобы не оставалось зазоров. Тонкий слой раствора используется внутри купола только для укрепления конструкции, а не для заполнения щелей.
Огнеупорный раствор из огнеупорной глины
Если швы плоских огнеупорных кирпичей затруднены или невозможны из-за кривизны, следует использовать огнеупорный раствор. Его максимальное применение должно быть не более 1/4 дюйма (6 мм), так как толщина выше этого значения склонна к растрескиванию и усадке со временем. Его нельзя использовать для заполнения отверстий или пустых пространств в духовке. Любое пространство больше 1 /4″ (6 мм) следует заполнить куском огнеупорного кирпича. Тонкий срез можно отрезать плиткорезом или ручной угловой шлифовальной машиной с соответствующим лезвием. Благодаря использованию огнеупорной глины в составе огнеупорного раствора термостойкость среды выше, чем у обычного строительного раствора. Если строительный раствор используется в условиях чрезмерно высоких температур, возможно нарушение целостности раствора и образование трещин. Раствор не следует использовать в местах, где возможны плоские соединения между огнеупорными кирпичами, например, в очаге.
Refractory Mortar can be prepared by mixing Sand, Calcium Aluminate Cement and Fire clay in the ratio 10 : 3 : 1.5:
Sand | Calcium Aluminate Cement | Fire clay |
---|---|---|
10 | 3 | 1,5 |
При желании вместо огнеупорного цемента можно использовать портландцемент с известью. Смесь будет содержать песок, шамот, портландцемент и известь в соотношении 10:6:2:3.
Песок | Пожарная глина | Портленд Цемент | LIME |
---|---|---|---|
10 | 6 | 2 | 3 | 2 | 3 | 2 | 3 | 3 | . Строительный раствор общего назначения Это раствор, который вы будете использовать для укладки кирпичей в вашей печи для пиццы, где не требуется чрезмерная термостойкость.
Чтобы сделать это здание |
6 | 1 | 1 |
Раствор также можно приготовить только из песка и цемента без гашеной извести в соотношении 4 : 1. Известь облегчает обращение с раствором и увеличивает время его высыхания. давая вам в три раза больше времени для работы.
Песок | Портленд Цемент |
---|---|
4 | 1 |
Инструкции по смешиванию минометов
, чтобы подготовить Mortar Pirst Mix Mistment, все это в соответствии с номинацией. Смесь можно приготовить в тачке или на плоской поверхности, такой как существующий бетон или кусок металла. Инструменты, используемые для смешивания, могут включать строительную лопату или мастерок. После полного смешивания и получения однородного цвета добавьте небольшое количество воды во время перемешивания. Продолжайте добавлять воду через равные промежутки времени, пока не получится густая паста, напоминающая хрустящее арахисовое масло. Раствор должен достичь рабочего состояния, чтобы он был равномерно влажным и смешанным. Следует избегать слишком большого количества воды, чтобы раствор сохранял свою форму при укладке и не растекался полностью. Шарик раствора размером с ладонь должен держать форму.
Нанесение и сушка
Нанесение раствора на кирпичи обычно производится с помощью мастерка для укладки кирпича. Это одноручный ручной инструмент с рукояткой и треугольной плоской поверхностью лопаты. Как и при схватывании бетона, схватывание раствора в печи следует замедлять, чтобы оно не происходило слишком быстро. Если вода быстро вытягивается из строительного раствора из-за испарения, процесс отверждения будет затруднен, и полученный строительный раствор может быть хрупким. Чтобы замедлить процесс высыхания, можно положить пластиковый лист или влажную джутовую ткань на залитый раствором участок. Кроме того, участок можно периодически поливать в течение следующих 24 часов. Если печь и оштукатуренная конструкция находятся в прямом контакте с полуденным солнцем или находятся в жарком и сухом климате, замедление процесса высыхания будет более важным.
Перед первым полным обжигом печи важно, чтобы бетон и раствор полностью затвердели и высохли. Если вода остается в растворе при нагревании, вода может превратиться в пар и создать трещины при попытке выхода. Эти трещины могут быть как структурными, так и эстетическими. Чтобы свести к минимуму возможность возникновения проблем, рекомендуется разводить в духовке несколько небольших очагов огня, чтобы постепенно сушить и повышать температуру с течением времени. Время высыхания, вероятно, будет намного больше в холодных или влажных условиях, и поэтому может потребоваться дополнительная осторожность.
Дополнительная информация: Как топить дровяную печь для пиццы
Поставщик огнеупоров, дистрибьютор, огнеупорный кирпич, огнеупорные бетонные смеси
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Дровяные печи и печи
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Что такое огнеупорный раствор?
Огнеупорный раствор представляет собой специально разработанную смесь песка, цемента, шамота и других ингредиентов, таких как алюминат кальция, которые придают раствору чрезвычайно высокую термостойкость. Он используется для создания высокотемпературных устройств, таких как камины, дымоходы, кострища и печи для пиццы. Обычный раствор может ослабнуть и растрескиваться при высоких температурах свыше 600°F. Но благодаря уникальной конструкции огнеупорного раствора он может выдерживать температуры более 2000°F. Обычно его используют для соединения дымоходов из огнеупорного кирпича, камня или глины.
Чтобы считаться огнеупорным строительным раствором, материал должен соответствовать стандартам испытаний ASTM C-199 (Американское общество по испытаниям и материалам) в отношении температурных пределов строительного раствора. Стандартные растворы не могут выдерживать температуры намного выше 600°F. Этого недостаточно для таких вещей, как печь для пиццы или топка. Но большинство огнеупорных растворов прошли лабораторные испытания и выдерживают температуру не менее 2000°F. Точные пределы нагрева раствора будут указаны на упаковке.
Согласно большинству строительных норм и правил огнеупорный раствор требуется при установке огнеупорных кирпичей и дымоходов в дымоходах, каменных каминах и т. п. Вообще говоря, все, что построено из кирпичной кладки, должно использовать огнеупорный раствор в самых жарких местах. Обычно это участки вокруг огня и дымохода.
Огнеупорный раствор следует использовать при установке огнеупорных кирпичей или глиняных дымоходов внутри и снаружи помещений. Такие вещи, как каменные ямы для костра, печи для пиццы, камины, дымоходы и хлебопекарные печи, должны использовать его вместо обычного раствора. Вы также должны использовать его при ремонте поврежденных известковым раствором швов между каминными кирпичами или дымоходами.
Цемент, бетон и раствор
Многие люди, не являющиеся каменщиками, путают термины цемент, бетон и раствор. Термины часто используются взаимозаменяемо, но это очень разные материалы.
Раствор, бетон и цемент не одно и то же. Но все они могут использоваться в одном и том же проекте по-разному.
Цемент представляет собой смесь известняка, глины, ракушек, кварцевого песка и других ингредиентов. Он существует уже тысячи лет и используется для изготовления как бетона, так и раствора.
- Цемент входит в состав растворов и бетонов.
- Бетон производится путем добавления в цемент гравия и песка. Песок и цемент делают бетон чрезвычайно прочным и долговечным. Но он содержит камень, поэтому его нельзя наносить тонким слоем. Из-за камней вы обычно не используете бетон для укладки кирпичей.
- Раствор производится путем добавления песка в цемент, но не в гравий. Это прочный связующий материал, который можно укладывать тоньше, поскольку он не содержит камней. Однако, поскольку он не содержит камня, он не такой прочный, как бетон.
При строительстве камина бетон используется для устройства фундамента, а иногда и фундамента. Когда пора начинать укладывать кирпичи, используется раствор.
Цемент используется для приготовления раствора и бетона.
Шамот
Важным компонентом, используемым для производства огнеупорного цемента и других высокотермостойких кладочных изделий, является шамот.
Шамотная глина — это группа глин, устойчивых к нагреву до 3000°F. Он обладает особыми термостойкими свойствами, которые могут быть переданы другим продуктам, таким как огнеупорный цемент и кирпич. Шамот используется для изготовления огнеупорных кирпичей, что является одной из причин, по которым они могут выдерживать такие высокие температуры.
Шамот также является одним из ингредиентов, используемых для изготовления огнеупорного цемента. Это одна из причин, почему он может выдерживать температуры свыше 2000°F.
Где следует использовать огнеупорный раствор?
Огнеупорный раствор предназначен для защиты от экстремальных температур, поэтому его следует использовать именно там. Его следует использовать в любом типе каменной конструкции, которая подвергается воздействию высоких температур свыше 600°F. Там, где обычный раствор и бетон становятся хрупкими и трескаются при воздействии высоких температур, огнеупорный раствор может выдерживать температуру более 2000°F.
Помимо термостойкости, огнеупорный раствор аналогичен стандартному раствору. Он используется для соединения кирпичей, камня и других кладочных материалов.
Огнеупорный цемент средней прочности следует использовать при строительстве каминов, топок, обшивке паржом коптильных камер, установке глиняных футеровок дымоходов, печей для пиццы и/или хлеба и ям для костра. Все, что вы строите из кирпичной кладки, подверженной воздействию высоких температур, должно использовать ее.
Используемый строительный раствор также не должен быть водорастворимым, в этом случае полезен алюминат кальция. Связующее из алюмината кальция схватывается гидравлически, что соответствует требованиям. Без алюмината кальция или эквивалентного ингредиента швы могут ослабнуть или вымыться под воздействием влаги. Это особенно важно в наружных проектах, таких как камины, дымоходы и ямы для костра.
Почему нельзя использовать бетон вместо раствора
Вы не можете использовать бетон вместо огнеупорного раствора по нескольким причинам.
Во-первых, бетон не выдерживает столько тепла, сколько огнеупорный раствор. Стыки между огнеупорными кирпичами и дымоходными трубами укладываются довольно тонко, от 1/16 до 18 дюймов. При такой толщине обычный бетон может начать трескаться при температуре выше 600°F. Это слишком прохладно для мест, подверженных прямому нагреву от огня.
Для сравнения, огнеупорный раствор может выдерживать температуры свыше 2000°F.
Во-вторых, если соединить огнеупорные кирпичи раствором и стена осядет, камни расколют кирпичи. Раствор не такой прочный, поэтому при оседании кирпичи не треснут. Это даст немного, что сохранит кирпич. Но камень не будет. Когда камень и кирпич давят друг на друга, кирпич трескается раньше камня.
Трудно полностью избежать осаждения. Обычно происходит некоторое небольшое количество, что означает повторное наведение раствора. Это намного проще и дешевле сделать, чем заменить треснувшие кирпичи.
В-третьих, раствор содержит больше воздуха, что создает карманы для замерзшей воды. При наружном применении вода в конечном итоге впитается в раствор, а в холодном климате может замерзнуть. Тонкий слой бетона, который замерзает, склонен к растрескиванию. Но раствор сопротивляется трещинам из-за его внутренней структуры.
Типы огнеупорных растворов
Существует два типа огнеупорных растворов, соответствующих стандарту ASTM C 199 и разрешенных нормами. Это раствор для гидравлического схватывания и раствор для предварительной или воздушной сушки.
В следующем разделе мы обсудим каждый тип и когда их следует использовать.
Гидравлический раствор
Гидравлический раствор обычно считается лучшим огнеупорным раствором. Его также называют нерастворимым в воде огнеупорным раствором. Его свойства включают не только термостойкость, но и кислотостойкость и нерастворимость в воде.
- Гидравлический раствор для схватывания – отличный продукт для укладки глиняных футеровок дымоходов и огнеупорных кирпичей.
- Аналогичен раствору на основе портландцемента по удобоукладываемости и времени отверждения.
- Его легче транспортировать и хранить, чем готовые смеси.
- Может использоваться внутри и снаружи помещений.
- Может быть окрашен.
- Предпочтительно, если толщина шва превышает 1/8 дюйма.
Раствор огнеупорный гидравлически твердеющий поставляется в сухом виде в мешках. Просто добавьте воду по готовности и перемешайте.
Нерастворимый в воде огнеупорный раствор — единственный тип, который следует использовать на открытом воздухе. Готовый огнеупорный раствор может вымываться даже после высыхания. Из-за этого нерастворимый в воде раствор является лучшим выбором для глиняных дымоходов, которые могут отводить газ, масло или когда внутри глиняного дымохода может присутствовать влага.
В целом, это наш предпочтительный огнеупорный раствор.
Готовый раствор или строительный раствор воздушной сушки
Готовый огнеупорный раствор представляет собой смесь глины, заполнителя и жидкого силиката в качестве связующего. Обычно считается, что он уступает раствору с гидравлическим схватыванием, но все же имеет большую термостойкость. Но некоторые каменщики предпочитают использовать его в помещении, потому что он поставляется предварительно смешанным и готовым к использованию. Это делает его отличным продуктом, если у вас нет доступа к воде.
- Может растворяться в воде после высыхания
- Требуется длительное время для высыхания во влажной среде.
- Может вызывать выцветание.
- Лучше всего подходит для использования в помещении или в сухих помещениях.
- Быстро схватывается.
- Соединения должны иметь толщину от 1/16 до 1/8 дюйма.
Тем не менее, несмотря на некоторые недостатки по сравнению с огнеупорным раствором гидравлического твердения, при правильном использовании он по-прежнему является фантастическим продуктом.
Предварительно смешанный огнеупорный раствор поставляется готовым к использованию в ведрах. Он имеет примерно ту же консистенцию, что и состав для гипсокартона, и его можно разбавлять небольшим количеством воды, что облегчает работу с ним. И его легко чистить, потому что он растворяется в воде.
Это отличный продукт для использования в жарких и сухих условиях, поскольку он не высыхает слишком быстро. Это дает вам достаточно времени, чтобы закончить работу до того, как раствор затвердеет. Я использую его для строительства печей для пиццы или хлеба, каминов, топок и для ремонтных работ.
Так как материал предварительно замешан, кирпичи можно класть быстро.
Готовый раствор быстро схватывается. Через несколько секунд после установки кирпича требуется некоторое усилие, чтобы сместить его. А быстросохнущие свойства раствора не снижают его прочности.
Работа с огнеупорным раствором
Работать с огнеупорным раствором легко. Он не сильно отличается от обычного раствора с точки зрения смешивания или нанесения. Вы используете точно такие же инструменты и методы кладки.
При смешивании сухих строительных смесей медленно добавляйте воду. Используйте достаточное количество воды, чтобы смешать весь сухой материал, но не делайте его водянистым. Слишком много воды ослабит материал и затруднит укладку кирпичей.
Нанесите тонкий слой огнеупорного раствора на каждый огнеупорный кирпич, который вы собираетесь укладывать. Если вы используете готовые смеси, я рекомендую использовать шпатель с небольшими краями, потому что он помещается в ведре лучше, чем остроконечный шпатель. Но если вы используете гидравлику, я использую заостренный шпатель.
Нанеся небольшое количество на огнеупорный кирпич, постучите по нему. Толщина соединения должна быть около 1/16-1/8 дюйма. Используйте немного больше раствора, чем шов, который вы хотите создать. Удалите излишки раствора, выступающего из кирпича, мастерком.
Положите несколько кирпичей за раз, а затем очистите поверхность губкой и чистой водой. Обычно я устанавливаю ряд или два за раз, а затем немного подчищаю. Чем дольше вы ждете, чтобы очистить поверхность кирпичей, тем сложнее это становится.
В жарком и сухом климате легче использовать готовый огнеупорный раствор. Сохнет не так быстро, что облегчает работу.
Смачивание огнеупорного кирпича помогает в жарких и сухих условиях. Это верно независимо от того, какой раствор вы используете.
Нерастворимый в воде гидравлический огнеупорный раствор — мой лучший выбор практически для любого применения. Особенно при работе на открытом воздухе или во влажных помещениях. Однако есть случаи, когда предварительно смешанные смеси предпочтительнее.
Работа с готовым огнеупорным раствором
Строить из готового огнеупорного раствора очень просто.
Он готов прямо из бейдера и предварительно перемешан. Просто откройте контейнер и приступайте к работе. Консистенция похожа на песчаную смесь для гипсокартона и остается гладкой. Он быстро устанавливается, что упрощает укладку кирпичей.
Используйте толщину шва от 1/16 до 1/8. Если швы слишком тонкие, у вас не будет достаточно материала для прочного соединения. Слишком толстый и усадка может создать зазоры.
Предварительно смешанный раствор позволяет легко возводить изогнутые или наклонные участки топки. Он быстро схватывается, поэтому вам не нужно делать формы или долго ждать, пока раствор схватится.
Материал может быть немного грязным в работе, но он растворим в воде. Когда вы закончите укладывать кирпичи, смойте излишки материала грубой губкой для плитки. Если часть раствора затвердела на вас, соскребите ее щеткой из щетины.
Преимущества огнеупорного раствора
Огнеупорный раствор прост в использовании, безопасен и легко доступен. Вы можете купить его практически в любом магазине товаров для дома или в магазине каменной кладки. И они соответствуют всем местным и национальным строительным нормам. Поэтому вам не нужно беспокоиться о том, что вы не пройдете проверку из-за того, что использовали неправильный материал.
Mason’s готовил собственный жаростойкий раствор на строительной площадке. Но огнеупорные изделия заводского производства лучше, безопаснее и надежнее.
Строительный раствор заводского изготовления обладает повышенной термостойкостью, повышенной надежностью и кислотостойкостью. Если вы изготавливаете свой собственный термостойкий материал на строительной площадке, нет никакого способа точно узнать, сколько тепла он может выдержать без разрушения. Однако огнеупорный раствор испытывается на заводе. Большинство из них рассчитаны на то, чтобы выдерживать температуры свыше 2000°F.
Строительные нормы и правила требуют огнеупорного раствора
Большинство строительных норм требуют термостойких материалов там, где они необходимы.
К ним относятся:
- Совет по международным кодексам (ICC).
- Международный жилищный кодекс (IRC).
- И Национальной ассоциации противопожарной защиты (NFPA-211).
Для каждого из них требуется огнеупорный раствор средней прочности, протестированный в соответствии с требованиями Американского общества по испытанию материалов, ASTM C-199.
Для них также требуется устойчивый к высоким температурам огнеупорный кирпич (ASTM C-27 и C-1261) и футеровка дымохода из глины (ASTM C-315).
Когда вы строите что-то, что подвергается воздействию чрезвычайно высоких температур, материалы должны быть правильно оценены. Если огнеупорные кирпичи, глиняные трубы или раствор разрушаются из-за высоких температур, то же самое может произойти и с самой конструкцией. Трещина в топке, яме для костра, дымоходе или каменной печи может привести к пожару.
Очень важно использовать материалы с высокой термостойкостью, когда вы строите что-либо, связанное с огнем.
Смешанный раствор на строительной площадке
Можно приготовить собственный термостойкий раствор на строительной площадке, однако в настоящее время это делается не так часто. многие строительные нормы и правила требуют заранее приготовленного или готового огнеупорного раствора заводского производства. Это гарантирует, что ингредиенты и соотношения будут правильными, чтобы раствор имел требуемую термостойкость.
Приготовление собственного жаростойкого раствора на работе может быть опасным. Если вы ошибетесь с пропорцией смешивания или используете неправильный ингредиент, ваш раствор может не обладать необходимой термостойкостью. Это может привести к трещинам и, возможно, пожару.
Термостойкий строительный раствор изготавливается из песка, огнеупорной глины, портландцемента и извести. Этот тип раствора обладает высокой термостойкостью при правильном смешивании. Однако он не тестировался, и каждая партия немного отличается, поэтому трудно точно знать, какова термостойкость.
Я бы не рекомендовал использовать смешанный строительный раствор в местах, подверженных воздействию очень высоких температур, таких как камин, костровище или печь. Вместо этого используйте заводской смешанный огнеупорный раствор.
Советы
Вот несколько полезных советов, которые помогут вам в работе с огнеупорным раствором.
- Не наносите слишком толстым слоем. Максимальная толщина должна быть от 1/16 до 1/18 дюйма.
- Если толщина раствора слишком велика, он может дать усадку. Это может привести к смещению кирпичей и образованию трещин.
- Толщина раствора более 1/8 допустима для зон, удаленных от прямых источников тепла.
- Используется для соединения двух материалов, таких как кирпичи или глиняные дымоходы.
- Не используется в качестве тонкого покрытия или грунтовки.
- Не используется для заполнения зазоров, отверстий или больших пространств между огнеупорными кирпичами или глиняными трубами.
- Обычно я выжидаю 7-10 дней, прежде чем подвергать раствор воздействию тепла. Но точные сроки смотрите на упаковке.
В чем разница между огнеупорным раствором и огнеупорным цементом?
Между огнеупорным раствором и огнеупорным цементом нет реальной разницы. Оба продукта предназначены для защиты от чрезвычайно высоких температур. И то, и другое используется для соединения кирпича, камня, дымоходной плитки и других кладочных материалов.
При возведении изделия из каменной кладки, которое будет подвергаться воздействию высоких температур, нельзя использовать обычный раствор, цемент или бетон. Вам нужен огнеупорный продукт. Я рекомендую что-то, что может выдержать по крайней мере 2000 ° F.
Я использую любой продукт для строительства каминов, кострищ, печей для пиццы или хлеба, дымоходов и т. д.
Есть ли специальный раствор для каминов?
Да. Огнеупорный раствор специально разработан для использования в высокотемпературных каменных конструкциях, таких как камин. Используйте его вместо обычного раствора или цемента для склеивания кирпича, камня или плитки. Я использую огнеупорный раствор, чтобы построить не только топку, но и дымоход. Я также использую его в качестве паржа в местах, не соприкасающихся с прямыми источниками тепла.
По мере удаления от топки температура дымохода начинает падать. В конце концов они достаточно остынут, чтобы использовать стандартный раствор.
Каминный раствор Quikrete — отличный продукт для небольших работ. Он поставляется в стандартной тубе на 10 унций и предварительно перемешан. Я использую его для ремонта мелких швов и ремонта треснувших кирпичей. Но поскольку это премикс, я использую его только в помещении.
Sakrete Высокотемпературный раствор представляет собой готовую смесь, которая поставляется в пакете. Поскольку это готовая смесь, а не предварительно смешанная, вам нужно добавить воду, прежде чем вы сможете ее использовать. Этот продукт лучше, чем раствор для камина Quikrete, для больших объемов работ. Он рассчитан на температуру более 2500 ° F. Используйте его для укладки огнеупорных кирпичей, глиняных плит для дымохода или в качестве покрытия паржом. Поскольку это не премикс, вы можете использовать его на открытом воздухе.
Огнеупорный раствор Rutland — еще один хороший продукт для ремонта. Это предварительно смешанный раствор, который поставляется в ванне. Просто вытащите его из ванны и начните класть кирпичи. Он может выдерживать нагрев до 2000°F. Однако это премикс, поэтому вы можете использовать его только в помещении.
Часто задаваемые вопросы
В: Как долго раствор должен схватываться, прежде чем разводить костер?
Я обычно жду 7-10 дней, прежде чем разводить костер.
В: Где можно использовать огнеупорный раствор?
Я использую огнеупорный раствор для возведения любой кладки, которая подвергается воздействию высокой температуры или огня. Сюда входят печи для пиццы и хлеба, кострища, камины и дымоходы.
В: Какой огнеупорный раствор лучше, предварительно смешанный или гидравлический?
В большинстве случаев лучшим выбором является гидравлический привод. Особенно при работе на открытом воздухе. Тем не менее, есть некоторые случаи, когда предварительно смешанные лучше. Например, если очень жарко и сухо, я предпочитаю предварительно смешанные смеси, потому что они не высыхают так быстро.
В: Какой толщины должны быть швы между огнеупорными кирпичами?
Я делаю суставы размером от 1/16 до 1/8 дюйма.
Резюме: что такое огнеупорный раствор?
Огнеупорный раствор представляет собой специально разработанную смесь песка, цемента, шамота и других ингредиентов, придающих ему чрезвычайно высокую термостойкость. Это может включать алюминат кальция. Он используется для создания таких вещей, как камины, дымоходы, кострища и печи для пиццы. Обычный раствор может ослабнуть и растрескиваться при высоких температурах свыше 600°F. Но из-за уникальной конструкции огнеупорного раствора он может выдерживать температуры более 2000°F. Он используется для соединения дымоходов из огнеупорного кирпича, камня или глины.
Чтобы считаться огнеупорным раствором, материал должен соответствовать стандартам испытаний ASTM C-199 (Американское общество по испытаниям и материалам) в отношении температурных пределов. Стандартные растворы не могут выдерживать температуры намного выше 600°F. Этого недостаточно для таких вещей, как печь для пиццы или топка. Но большинство огнеупорных растворов прошли лабораторные испытания и выдерживают температуру не менее 2000°F. Точные пределы нагрева раствора будут указаны на упаковке.
Согласно большинству строительных норм и правил огнеупорный раствор требуется при установке огнеупорных кирпичей и дымоходов в дымоходах, каменных каминах и т. п. Вообще говоря, все, что построено из кирпичной кладки, должно использовать огнеупорный раствор в самых жарких местах. Обычно это участки вокруг огня и дымохода.
Огнеупорный раствор следует использовать при установке огнеупорных кирпичей или глиняных дымоходов внутри и снаружи помещений. Такие вещи, как каменные ямы для костра, печи для пиццы, камины, дымоходы и хлебопекарные печи, должны использовать его вместо обычного раствора. Вы также должны использовать его при ремонте поврежденных известковым раствором швов между каминными кирпичами или дымоходами.
Если у вас есть какие-либо вопросы о растворе, напишите в любое время.
Ваша кирпичная печь трескается? Узнайте, как исправить трещины здесь.
Некоторые клиенты звонят нам после первых нескольких пожаров в печи, потому что они видят трещины, появляющиеся на их кирпичной дровяной печи. Во-первых, просто знайте, что на вашей настоящей кирпичной печи есть признаки растрескивания. Тем не менее, он не треснет, как обложка в блоге, если вы пройдете процесс отверждения и правильно позаботитесь о своей духовке.
Почему в печах появляются трещины снаружи купола?
Когда строятся настоящие печи, влага задерживается в слоях кирпича, раствора, цемента или глины. Когда вы сушите свою духовку, вы создаете небольшой огонь, чтобы позволить теплу медленно подниматься, выталкивая воду из купола духовки. По мере повышения температуры влага в материалах печи превращается в пар и пытается быстро покинуть стенки печи.
Лучше всего сделать процесс отверждения медленным, чтобы свести к минимуму растрескивание, но из-за этого процесса поверхностные трещины все равно будут возникать. Хотя некоторые традиционные печи могут треснуть больше, чем другие, эти поверхностные трещины не вызывают структурных повреждений, и ваша печь прослужит долгую и благополучную жизнь.
Вот в чем дело…
В то время как более крупные трещины в вашей кирпичной печи могут означать, что огонь в печи был слишком горячим в течение слишком короткого промежутка времени, много раз вы будете получать более крупные трещины, даже если все сделаете идеально . Это физика кирпичных печей. Поддержание огня на низком уровне и медленное — лучшая политика в процессе отверждения.
Лучше всего поэксплуатировать духовку пару месяцев, чтобы дать ей треснуть там, где это возможно, прежде чем приступить к ремонту, покраске, облицовке плиткой или штукатурке. Подобно тому, как вы с годами латаете и перекрашиваете трещины в своем доме, ваша духовка может со временем потребовать такого же ухода и обслуживания. Но, как и всякая роскошь, оно того стоит!
Что делать с трещинами внутри печи?
Если кирпичи внутри купола духовки треснут, это не конец света. Если ваша печь ручной работы имеет тройную изоляцию, как наши кирпичные печи от Authentic Pizza Ovens, ваша печь будет продолжать удерживать тепло и идеально готовить.
При строительстве дровяных печей Authentic Pizza Ovens мастера начинают со слоя кирпича и раствора, который затем покрывается огнеупорным цементом. Перед нанесением дополнительного слоя огнеупорного цемента наносится толстый слой изоляции Rockwool, удерживаемый металлическим ватином.
Итак, внутри столько раствора, что трещины в кирпиче или растворе не позволяют теплу выходить. Если ваш внутренний кирпич или раствор треснули, вы можете слегка почистить внутреннюю часть, чтобы очистить от рыхлого раствора.
Что делать, если лицевая сторона моей духовки треснет?
Иногда поверхность кирпичной печи может треснуть. Разжигание горячего огня до того, как вы правильно вылечите печь, может привести к появлению трещин на поверхности печи, как и при обычном обжиге. Если поверхность вашей духовки треснула, вы можете использовать высокотемпературный прозрачный силикон, чтобы заполнить трещину. Помните, что все трещины будут расширяться, когда духовка горячая, а затем закрываться, когда духовка остывает.
Лучше всего накрывать печь, когда она не используется. Поскольку вода может повторно попасть в стенки печи или свод через дождь, эта влага снова попытается уйти с последующим обжигом, что может привести к еще большему растрескиванию. По этой причине вы должны держать духовку накрытой , когда она не используется, или повторно пройти процесс отверждения, если ваша духовка попала под дождь или снег.
Погодные и кирпичные печи
Кирпичные печи — надежные помощники в кулинарном арсенале любого двора, но даже эти прочные приборы чувствительны к непогоде. Чтобы ваша печь на заднем дворе работала долгое время, вот несколько фактов о том, как погода может повлиять на долговечность вашей кирпичной печи, и несколько советов, как защитить ее от гнева матери-природы!
Вода хуже всего
Здесь, в Patio and Pizza, мы заметили общую черту в большинстве вопросов, которые мы получаем о проблемах с печью для пиццы. В большинстве случаев причиной изношенной или разрушенной дровяной печи является просто наличие воды. В лучшем случае ваша духовка покажет гораздо больше признаков распада. В худшем случае ваша духовка может полностью развалиться.
Как отмечают специалисты строительной отрасли Building Solutions, кладочные материалы, такие как кирпич, пористые и могут поглощать влагу от дождя, снега и даже водяной пар из воздуха. Как только влага попадает в кирпич, он расширяется и сжимается в зависимости от изменения температуры.
Это особенно важно для печей для пиццы, поскольку их температура изменяется быстро и существенно. Расширение и сжатие воды внутри кирпича может привести к растрескиванию или даже разрушению конструкции печи, если вода присутствует в большом количестве. Однако бедствие, вызванное влажностью, не является неизбежным…
Надежное начало
Наш лучший совет любому владельцу уличной печи — вылечить печь перед первым использованием. Мы описали, как вылечить вашу духовку в предыдущем сообщении в блоге, и это простой процесс, который сэкономит вам много слез в будущем. Выдерживание вашей духовки включает в себя использование контролируемого, медленно увеличивающегося тепла, которое испаряет влагу внутри вашей духовки со скоростью, которая высушивает вашу духовку, а не повреждает ее.
Надлежащее отверждение удаляет большую часть воды из каменной кладки вашей духовки, которая могла просочиться во время строительства, транспортировки или простоя вашей духовки во влажной среде. Это предотвращает катастрофические трещины, которые можно увидеть при приготовлении пищи в незатвердевшей печи, такие как те, которые изображены в нашем предыдущем посте о трещинах купола.
Стоит также отметить, что при длительном приготовлении пищи в духовке следует ожидать небольшого растрескивания; тем не менее, если ваша печь была правильно вылечена и любые видимые вами повреждения не влияют на работу печи, вы можете с уверенностью предположить, что в большинстве случаев эти трещины являются просто признаками любимой печи, которую можно носить как почетный знак или ремонт по вашему желанию.
Защита вашей духовки
Теперь, когда мы рассмотрели, как влажность может повлиять на вашу духовку, и обсудили, насколько ранние профилактические меры являются важными первыми шагами, давайте перейдем к тому, как вы можете защитить свою духовку от неизбежных последствий элементы. №
Несмотря на то, что невозможно обеспечить идеальную гидроизоляцию кирпичной печи, можно без особых усилий следить за поддержанием влажности. Мы рекомендуем накрывать кирпичную печь, когда она не используется. Хорошее покрытие не позволит чрезмерному количеству влаги повредить вашу духовку, особенно если вы живете в районе, где выпадает много осадков.
Тем не менее, покрытие вашей духовки в первую очередь эффективно защищает от видимой влаги; влага из воздуха все еще может проникать в духовку, пока она не используется. Вот где метод промывания и повторения работает лучше всего: регулярное выдерживание вашей духовки после сезона дождей или снежной зимы гарантирует, что вы удалите большую часть влаги, которая накопилась в вашей духовке между использованиями, чтобы вы не не перегрейте сырую духовку и не тресните купол в процессе.
Если у вас есть другие вопросы об уходе за духовкой, советы по приготовлению пищи или даже вкусные рецепты, не стесняйтесь задавать их в комментариях или через нашу контактную страницу! Мы хотели бы услышать от вас!
Варианты покрытия для уличной печи для пиццы см. в нашей коллекции аксессуаров.
Как устранить трещины в печи для пиццы
Если вы перфекционист в душе, трещины в печи могут вас раздражать. Но, как вы обнаружите, трещины в куполе традиционной европейской печи просто означают, что печь использовала свой полный потенциал. Трещины – это признак испорченной духовки.
Возможно, лучше смириться с трещинами в духовке и предположить, что периодически потребуется мелкий ремонт. Если нет, вы можете подумать о стальной дровяной печи , которая никогда не треснет.
Если вы просто терпеть не можете и хотите отремонтировать трещины в кирпичной печи для пиццы, вы можете сгладить трещины, используя аналогичный материал (например, огнеупорный цемент, раствор, глину) или использовать ремонтный комплект Ultrafire для заполнения трещин.
Похожие записи в блоге
Ремонт кирпичной печи с помощью комплекта для ремонта Ultrafire0003
Как отремонтировать печь для пиццы на открытом воздухе
Этот старый дом Мейсон Марк Маккалоу показывает домовладельцу, как вдохнуть новую жизнь в его печь для пиццы из кирпича и камня на открытом воздухе.
По Марк Маккалоу
Поделитесь этой историей
Детали проекта
Навык
2 из 5 Легко модерировать
Стоимость
Менее 200 долларов США
Расчетное время
8 часов
В этом видео Этот старый дом Мейсон Марк Маккалоу помогает домовладельцу починить печь для пиццы. Строитель печи, еще один каменщик, построил конструкцию из полевого камня, кирпича и бетона, и Марку нравится ее дизайн. Однако погода не пощадила духовку, поэтому Марк делится своим опытом.
Связанный
Как восстановить печь-улей колониальной эпохи
Шаги по ремонту уличной печи для пиццы
- Осмотрите повреждения и попытайтесь найти причину.
Во многих случаях проблема заключается в проникновении воды вокруг дымохода или дымохода, замерзании и растрескивании линий затирки или выталкивании камней.
- В респираторе, перчатках и защитных очках снимите старый дымоход (при необходимости), разбив его на мелкие кусочки и удалив все, что осталось в верхней части духовки.
- Используйте шлифовальную машину с алмазным диском и насадкой для сбора пыли, чтобы стереть раствор с поврежденных швов, проникая лезвием примерно на ¾ дюйма вглубь. Начните с вертикальных швов, а затем переходите к горизонтальным швам. Если швы искривлены, как это часто бывает в каменных печах, используйте кувалду и долото, чтобы удалить раствор. Обязательно подключите кофемолку к пылесосу HEPA, чтобы уменьшить количество пыли. Также после шлифовки очистите швы водой и щеткой для каменной кладки.
- Засыпьте сухую растворную смесь в смесительную ванну. Добавляйте воду небольшими порциями, пока смесь не приобретет консистенцию овсянки.
- С помощью маленьких остроконечных мастерков нанесите раствор на швы кирпича.
Начните с вертикальных швов, прежде чем переходить к горизонтальным швам. Следите за тем, чтобы не оставалось воздушных карманов или зазоров. Возможно, потребуется использовать шпатели разного размера в разных точках, чтобы не было пустых мест.
- Для полевого камня зачерпните раствор на ястреба. Используйте кельмы разных размеров, чтобы заполнить швы растворной смесью. Имитируйте форму и размер предыдущей точки, чтобы смешать ремонт. Пройдитесь по мокрому раствору влажной губкой, чтобы максимально смешать ремонт и придать ему шероховатый вид.
- Наконец, нанесите слой раствора вокруг отверстия дымохода с помощью мастерка для каменной кладки. Установите новый дымоход на слой раствора и сузьте растворную смесь вдали от дымохода, чтобы способствовать водоотводу. Дайте печи для пиццы сохнуть в течение 28 дней перед приготовлением.
Материалы
- Строительная смесь типа N
- Вода
Инструменты
Инструменты и материалы
- co/3c8TFRC»>
Болгарка с алмазным диском
Пылесос HEPA со сбором пыли
Пылезащитная маска
Защитные очки
Перчатки
Растворная ванна
