Классификация щебня: Виды щебня – классификация: описание и фото

классификация, плотность, фракции, удельный вес

Щебень является зернистым неорганическим материалом, который относится к нерудной породе камней и добывается из дробленых горных пород, шлаков доменного и асбестового производства, а также из валунов.

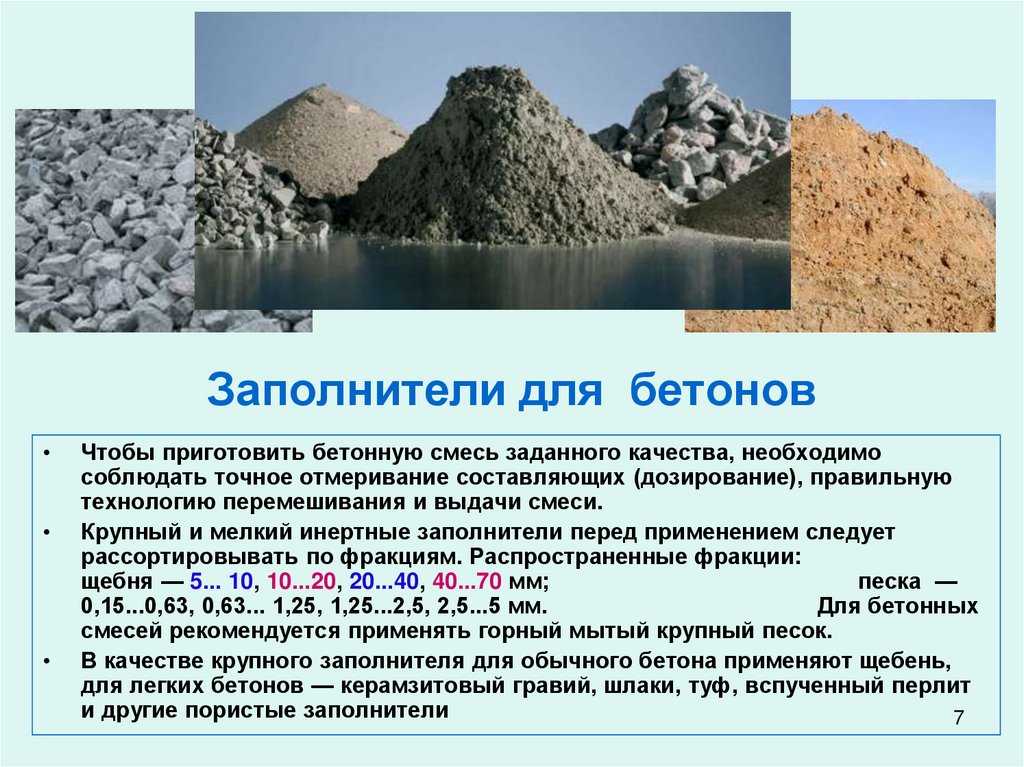

Используется для строительных работ в качестве заполнителя для бетона (полную информацию о бетоне можно почитать тут) Применяется для прокладки железнодорожного полотна, строительства автодорог и обустройства объектов ландшафтного дизайна.

Классификация щебня

Щебень добывается взрывным методом в карьерах, затем просеивается. Классифицируется на виды:

• Гравийный.
• Гранитный.
• Доломитовый или известняковый.
• Мраморный.
• Шлаковый.

Одним из распространенных и прочных является гранитный, который применяется для производства бетона, а также применяется в ландшафтном дизайне. Материал имеет довольно высокий радиоактивный фон. Более детально с добычей гранитного щебня можно ознакомиться в видео

Видео раскрывает все этапы: от взрыва горной породы на карьере до погрузки ее в вагоны.

Менее радиоактивный фон у гравийного, но отличается эта порода более низкой прочностью и стоимостью. Применяется для устройства фундамента и для строительства дорог. Образуется посредством просеивания горных пород. Разделяется на 2 вида: округлые камешки (гравий) и колотый (дробленый или природный).

Невысокий показатель прочности у известнякового. Применяется для засыпки при строительстве, а также для изготовления железобетонных изделий. Изготавливается из осадочной горной породы, затем дробится.

Мраморный имеет декоративное предназначение при создании ландшафтного дизайна. Применяется для наружной и внутренней отделки зданий.

Шлаковый — самый дешевый вид щебня. Для изготовления материала применяется доменный отвальный шлак, который образуется во время плавки металлов. Если сравнивать его с гранитным, то предел прочности почти совпадает: гранит имеет 120 МПа при сжатии, а шлак — 104 МПа. Их этого материала изготавливается шлакобетон.

Также существует вторичный щебень, который делается из строительного мусора, например, из асфальта, кирпича или бетона. Имеет невысокую стоимость, но по основным параметрам уступает материалам из горных пород.

Почитать о свойствах асфальта, его разновидностях и укладке можно в этой статье.

Плотность щебня

Основным параметром щебня является показатель плотности. От этого напрямую зависит прочность материала. Например, известняковый имеет плотность 1300 кг/м³, а гранитный и гравийный — 1400 кг/м³. Шлаковый обладает наименьшим показателем — 800 кг/м³. Показатель зависит от количества различных примесей.

Чем меньше фракция (размер камешков породы) тем выше показатель насыпной плотности щебня.

 Между насыпными зернами имеется воздух, из-за чего на кубический метр материала плотность будет выше, чем объем неизмельченной породы.

Прочность щебня учитывается в случаях:

• Замешивания бетонного раствора при строительстве. За счет этого можно сэкономить больше средств на цементе (Как выбрать цемент читайте здесь)
• Его хранения, чтоб определиться с размерами склада.
• Перевозки, чтоб рассчитать грузоподъемность.

Для расчета плотности используется формула:

P = (m2 — m1) / V,

где P — плотность строительного щебня;

m2 — масса емкости, в которую помещается материал;

m1 — масса пустой емкости;

V — объем емкости.

Рассчитывается показатель в лабораторных условиях. Материал предварительно измельчается, высушивается, затем взвешивается. В результате насыпная плотность почти вдвое меньше, чем истинная. Например, измельченные камешки размером до 20 мм имеют показатель около 1320 кг/м³, а до измельчения — 2600 кг/м³.

Но изменять наружный объем щебня при трамбовке во время строительства необходимо с учетом коэффициента уплотнения. Это число определяется согласно ГОСТам и СНиПам.

Расчет коэффициента уплотнения

Согласно существующим нормативам, показатель коэффициента уплотнения (Ку) для щебня составляет 1,1. Он равен отношению фактического уровня плотности к максимальному. Например, если показатель плотности гравийного щебня равен 1400 кг/м³, а необходимо уменьшить до 1350 кг/м³, то:

Ку = 1350 кг/м³ / 1400 кг/м³ = 0,96.

Полученное значение не превышает существующие нормы.

Еще один способ определения коэффициента плотности — с помощью специального устройства (плотномера).

Наконечник оборудования, которое при этом держится вертикально, погружается в смесь с нажимом. Значение определяется по уровню отклонения стрелки индикатора. Прибор извлекается, а показание записывается в журнал. Затем производятся замеры еще в нескольких точках с шагом 15 см. После этого выводится среднее число и составляется специальный график к оборудованию, по которому определяется необходимый коэффициент.

Если правильно рассчитать коэффициент уплотнения, то можно прогнозировать дальнейшую усадку щебня, от чего будет зависеть устойчивость здания или дорожного покрытия.

Коэффициент уплотнения может измениться по причинам:

• Транспортировки, от чего он утрамбовывается под воздействием собственного веса.
• Лещадности. Этот параметр увеличивает способность игольчатых камней давать больную усадку, чем кубовидных.
• Метода загрузки. Показатель изменяется, если производить засыпку с большой высоты.

Согласно технологии укладки щебня производится трамбовка послойно с постоянным контролем. Для трамбовки обычно используется виброплита или механический каток. Также процесс можно производить вручную.

В зависимости от фракций щебня, коэффициент уплотнения имеет разное значение.

Разделение щебня по фракциям

В зависимости от максимального размера частиц, щебень делится по фракциям на:

• Сверхкрупный включает 2 вида: 70-120, 120-150 мм.
• Крупный 40-70 мм.
• Средний 20-40 мм.
• Мелкий включает 2 вида: 5-10, 10-20 мм.
• Отсев до 5 мм.

Отсев образуется после рассева строительного материала. Такой материал не относится к щебню, а является его побочным продуктом во время производства. Применяется для укладки тротуарной плитки, благоустройства территорий, спортивных и детских площадок, а также в декоративных целях.

Мелкий используется для укладки асфальта, а также для заливки конструкций мостов. Из фракций среднего размера изготавливаются железобетонные конструкции, а также производится бетон.

Крупный щебень используется для:

• Устройства подъездов.
• Строительства железнодорожных насыпей, а также трамвайных линий.
• Строительства зданий во время закладки фундамента.
• Возведения подушек автомобильных дорог.

Крупный щебень при необходимости дробится на мелкие фракции. Сверхкрупный применяется для декоративных целей при изготовлении заборов или бассейнов.

Удельный вес щебня

Для определения удельного веса щебня, необходимо знать его вес в 1 м³. Этот показатель зависит от размера фракции породы. Сравнить показатели можно в таблице.

Таблица. Объемный вес щебня по фракциям.

Щебень по фракциям, мм	Удельный вес, т/м3
до 5	1,41
10	1,38
20	1,35
25	1,38
20-40	1,35
25-60	1,37
40-70	1,35

Используемый вид породы.

Помимо размеров фракций, основными факторами, определяющими вес 1 тонны щебня на 1 м³, являются:

• Водопоглощение.
• Лещадность.

Последний показатель зависит от игольчатости и пластинчатости. Это говорит о наличии пустот, поэтому удельный вес будет меньше.

А если брать кубовидный материал, то показатель увеличится. Если структура породы пористая, то вес может увеличиться до 10% и внести ошибки в измерения.

Чтоб произвести расчет массы щебня на объем, необходимо усредненный показатель плотности (например, у гранита 2600 кг/м³), умножить на его заполненность. Пустотность этого материала составляет 43%, поэтому заполненность 57% (100 — 43 = 57%). Удельная плотность гранита:

2600 * 0,57 = 1482 кг/м³

Из примера следует, что 1 куб гравия будет весить 1,4 т.

Использование декоративного щебня

Помимо строительства, декоративный щебень применяется в ландшафтном дизайне. С помощью этого материала оформляется пространство вокруг зданий, декорируются проблемные места в саду, а также обустраиваются клумбы.

Часто используется цветной щебень, для окрашивания которого используются устойчивые полимерные краски. Они не оказывают вредного влияния на растительность и не вступают в реакцию с почвой за счет своей нетоксичности. Более наглядно увидеть применение декоративного щебня можно на видео

Видео содержит в себе примеры оформления, а также рекомендации по его укладке.

Для строительства и ландшафтного дизайна приобретается наиболее подходящий материал, соответствующий по характеристикам конкретному виду работы. Учитываются лещадность и размеры фракций породы, чтоб не было перерасхода бетонной смеси во время строительства. Также материал должен иметь сертификат качества.

Виды щебня и чем отличается гравий от щебня. Что дешевле?

Содержание статьи:

• Щебень гранитный
• Мраморный щебень
• Щебень известняковый
• Вторичный щебень
• Шлаковый щебень
• Базальтовый щебень
• Щебень песчаник

• Щебень гравийный
• Черный щебень
• Щебень сланцевый
• Гравий строительный
• Виды керамзита
• Гравий и щебень отличия
• Что дешевле щебень или гравий?

Щебень — это неорганический нерудный строительный материал, получаемый путем дробления известняка, ракушечника, мрамора, доломита, гранита, габбро, мрамора, амфиболита и т. д. Щебенка является результатом отходов производства при добыче полезных ископаемых или попутно добываемой каменной породой.

Щебень гранитный

Гранитным называется щебень изверженных пород магматического происхождения с кристаллическим строением, состоящий из полевого шпата, кварца, слюды. Может быть серым, черно-белым, бурым, желтым, красным, розовым со множеством оттенков. После шлифовки и полировки гранитная щебенка приобретает красивую зеркальную поверхность. Наиболее востребованный вид щебня для строительно-монтажных работ, т.к. характеризуется повышенной прочностью, износостойкостью, высокой плотностью и низким водопоглощением. Используется при строительстве бассейнов и фонтанов, как заполнитель при производстве асфальта, бетона и ЖБИ, при устройстве габионов для укрепления откосов, для балластного слоя железнодорожного пути. Щебень мелкой фракции, так называемый гранитный отсев, применяется в декоративных целях при обустройстве детских и спортивных площадок. Из минусов можно отметить высокий уровень радиоактивности.

Мраморный щебень

Мраморный щебень относится к метаморфическим (измеренным) горным породам. Состоит из кальцита с примесями других минералов и органических соединений, имеет пеструю окраску (в зависимости от примесей может быть красным или розовым, желтым, сине-черным, серым и даже голубоватым). По сравнению с гранитным имеет средние характеристики прочности и истираемости, поэтому в основном является уникальных декоративно-строительным материалом. Используется для наружной и внутренней отделки сооружений, при создании клумб, цветников, композиций (памятников, скульптур), для производства тротуарных и облицовочных плит, столешниц, фильтров воды.

Щебень известняковый

Известняковый (доломитовый) – это щебень из осадочных пород, продукт дробления известняка, основным элементом которого является карбонат кальция. Известняковый щебень имеет пористую структуру, шероховатую поверхность, светло-серый, желтый, бурый цвет (на него влияют примеси глины, торфа и прочих включений). Минусом щебня из известняка является незначительная прочность и неустойчивость к воздействию кислотной среды. Но невысокая стоимость и легкодоступность обеспечивает широкий спектр применения строительного щебня: облицовочные работы, обустройство придомовых территорий и фундаментов частных домов, изготовление бетонных смесей для малоэтажного и частного строительства, отсыпка пешеходных дорожек или ж\д насыпей, при производстве извести, соды, минеральных удобрений.

Доломитовый щебень отличается от известнякового процентным содержанием карбоната кальция. В известняковом он является основным элементом, а в доломитовым – дополнительным.

Вторичный щебень

Образуется при дроблении строительного мусора – бетона, кирпича, асфальта. Главное его достоинство – дешевизна. Используется в качестве заполнителя для бетона, при отсыпке дорог и съездов, для укрепления слабых грунтов.

Шлаковый щебень

Производится посредством переработки металлургических шлаков. Используется при производстве бетонов и асфальтобетонных покрытий (как заполнитель или вяжущее), в дорожном строительстве – для укрепления оснований. Ценится за низкую стоимость.

Базальтовый щебень

Базальт — одна из самых распространенных горных пород изверженного происхождения темно-серого или зеленовато-черного цвета. Щебень из базальта сопоставим по характеристикам с гранитным: высокопрочный, с низким процентом лещадности, морозостойкий. Основными преимуществами является низкая радиоактивность (благодаря этому показателю возможно его использование при строительстве общественных и жилых строений) и невысокая стоимость вследствие широкого распространения и низких производственных затрат.

Базальтовый щебень чаще всего используется в строительной отрасли:

• при производстве тяжелого бетона, железобетонных конструкций;
• для отсыпки балластного слоя железнодорожных путей и трамвайных линий;
• при устройстве подсыпок и подушек под фундаменты;
• как сырье для производства базальтового волокна.

Щебень песчаник

Щебень из песчаника – это материал, полученный в результате дробления однородной или слоистой плотной горной породы, образованный из зерен песка и скрепленный минеральными компонентами (глиной, кремнием, карбонатом, известью, гипсом, доломитом и пр). Щебень песчаник – это общее название песчаных щебней, выдерживающих внушительную нагрузку, но доступных по цене. Используют при производстве бетона, строительства производственных зданий, обустройстве подушек автомобильных дорог, трамвайных путей,

Щебень гравийный

Щебень из гравия получается путем дробления гравия и валунов на более мелкие фракции или при помощи просеивания других карьерных пород. Используется в качестве бюджетной альтернативы высокопрочному щебню из гранита при изготовлении бетонов, для дорожных работ.

Черный щебень

Черный щебень (битумный) — это искусственный фракционный материал из гравия, гранита или известняка, смешанный с битумом или дегтем. Черная щебеночная смесь применяется для дорожных оснований, верхних слоев дорожного покрытия, при изготовлении асфальтобетонных смесей. Характеризуется устойчивостью к внешним нагрузкам, трещиностойкостью и эластичностью.

Кроме того «черным» называют терриконовый щебень, получаемый из отходов угольного производства. Низкая стоимость щебня из угольных отвалов и низкие показатели марки по дробимости сужают спектр его применения. Терриконовая щебенка идет, в основном для отсыпки временных дорог и территорий.

шлаковый щебень

базальтовый щебень

песчаник

гравийный щебень

черный щебень

Сланцевый щебень

Сланцевый щебень производят путем дробления вулканических или осадочных пород. У сланцев нет единых показателей: они различаются по плотности, прочности и гигроскопичности, поэтому характеристики конечного продукта также сильно разняться.

Форма фракций щебня из сланца продолговатая плоская и слоистая, что позволяет легко отличить сланцевую щебенку от других видов. Цвет может быть бордовым, желтым, коричневым, серым, антрацитовым, зеленым или черными и может иметь маслянистый или матовый блеск.

Низкий радиоактивный фон, устойчивость к истиранию, высокая прочность и стойкость к температурным перепадам позволяет использовать сланцевые щебни в различных сферах. Области применения сланцевого всегда обуславливаются свойствами сырья. Чаще всего его эксплуатируют в строительстве: при производстве жби изделий, обустройстве дорог и благоустройстве территорий. Благорадя большому выбору цвета декоративный сланец востребован в ландшафтном дизайне: садовые дорожки, тропинки, альпийские горки.

Испытания щебня в строительной лаборатории

Для того чтобы провести исследования гравия или щебня, обратитесь за помощью к нашим специалистам.

Компания «И.Д.К» проводит испытания на объекте заказчика или в стенах собственной лаборатории.

Для консультации и связи со специалистом компании, обратитесь удобным для вас способом: по телефону +7 981 244-12-72, е-мейл, посредством формы обратной связи.

Гравий строительный

Гравий — это осадочная горная порода, имеющая природное или рукотворное происхождение:

• образовывается в результате естественного разрушения горной породы или минералов под воздействием солнца, осадков, выветривания;
• подмывания прибрежных скал;
• искусственно созданный гравий из глины (керамзит).

Керамзитовый гравий

Керамзитовый гравий – это искусственный пористый стройматериал округлой формы, получаемый путем обжига глины. Низкая теплопроводность и низкая стоимость (среди доступных теплоизоляционных материалов) позволяет использовать гравий из керамзита для теплоизоляции крыши или чердака, перекрытий и фундамента, трубопроводов в открытом грунте, шумоизоляции, утеплении бани или сауны.

Керамзитовый щебень получается в процессе раскалывания гравия. Этот вид имеет угловатую форму и его применение ограничено добавлением в бетон.

Керамзитовый отсев – побочный продукт дробления или обжига керамзита. Керамзитовый песок используется, как пористый наполнитель или для засыпки подпольного пространства.

Чем отличается гравий от щебня?

Имея одинаковое происхождение, но разные способы добычи, оба материала находят применение в строительной сфере. Менее прочный, но эстетически более привлекательный гравий больше подходит для декоративных целей, отсыпок и прочих работ, не предполагающих высоких нагрузок.

Шероховатая поверхность и угловатая форма щебня обеспечивают отличную адгезию с цементом, которая позволяет получить на выходе качественных бетон.

Сравнительная таблица щебня и гравия

Свойства	Щебень	Гравий
размер зерна	Размер зерен колеблется от 10 до 200 мм	Размер зерен гравия от 2 до 10 мм
форма зерен	Неокатанные угловатые зерна острой формы, является хорошим заполнителем для создания прочных растворов, укрепления фундамента.	Имеет округлую форму, относится к типу окатанных камней (как валуны и речная галька). Менее шумный.
структура	Структура более выражена, т.к. дробится в карьере и тут же отправляется на продажу.	Вследствие длительного воздействия окружающей среды хуже сохраняет исходные признаки.
состав зерен	Состоит из одной породы.	Зерновой состав гравия характеризуется смешением фракций разных пород и размеров.
состав	Состоит из твердых горных пород магматического происхождения (сформированных кристаллов полевого шпата, кварца, слюды и т. д.	Природный материал, образуется естественным путем из обломочных горных пород в результате разрушения, цементирования и слеживания различных обломков.
цвет	Белый, желтый, красный, розоватый или серый цвет	Белый, черный, коричневый, серо-белый, серо-голубой или розовый цвет.
способ добычи	Щебень получается в результате искусственного разрушения и дробления горной породы.	Гравий получают путем открытой добычи в месторождениях песка (естественный рассев), также сырье может добываться со дна водоемов.
прочность	Прочность высокая, т.к. зачастую состоит из твердых плотных минералов: гранит, габбро, диабаз, лабрадорит.	Менее прочен из-за смешанного состава.
использование	У щебня лучшие сцепляющие качества вследствие его происхождения и внешнего вида. Поэтому его чаще используют в строительстве.	Гравий чаще используется для ландшафтных работ из-за своей внешней привлекательности, т.к. ему свойственны округлые гладкие грани: декоративные насыпей и клумбы, дорожки. В строительстве — преимущественно для засыпки площадок, устройства дренажных систем.

Что дешевле щебень или гравий?

Гравий – дешевле и менее прочный, его практичнее использовать для частного домостроения и декоративных целей. Цена за куб будет меняться в зависимости от зернового состава, размера фракций, близости расположения места добычи: 500 — 1000 руб/м3. Щебенка дороже (650 — 1500 руб/м3), но при этом надежнее. Именно ее и стоит использовать в строительстве.

Действующие государственные стандарты

ГОСТ 32703 2014 — Щебень и гравий из горных пород. Технические требования
ГОСТ 8267 92 — Щебень и гравий из плотных горных пород для строительных работ
32496 2013 — Заполнители пористые для легких бетонов

Классификация различных видов отходов: Отходы строительства и сноса

Перейти к содержанию справочника

В таблицах ниже приведены коды отходов для обычных строительных отходов и отходов сноса.

Дополнительные коды для других отходов и рекомендации по применению этих кодов можно найти в техническом руководстве по отходам.

Изоляционные и асбестовые материалы

	Статус отходов	Код отходов
Изоляция, содержащая асбест	Опасный	17-06-01*
Прочая изоляция, содержащая опасные вещества	Опасный	17-06-03*
Прочие изоляционные материалы	Неопасный	17-06-04
Прочие строительные материалы, содержащие асбест	Опасный	17-06-05*

(*) Звездочка в конце кода означает, что отходы являются опасными.

Бетон, кирпичи, плитка и керамика

В этот список не входят материалы, содержащие асбест – любые отходы, содержащие асбест, см. в таблице изоляционных и асбестовых материалов.

	Статус отходов	Код отходов
Бетон	Неопасный	17-01-01
Кирпичи	Неопасный	17-01-02
Плитка и керамика	Неопасный	17-01-03
Бетон, кирпич, плитка и керамика (отдельно или в смесях), содержащие опасные вещества	Опасный	17-01-06*
Бетон, кирпич, плитка и керамика в смесях, не содержащие вредных веществ	Неопасный	17-01-07

(*) Звездочка в конце кода означает, что отходы являются опасными.

Древесина, стекло и пластик

В этот список не входят отходы упаковки и вторсырье бытового типа – соответствующие коды см. в разделе упаковки.

	Статус отходов	Код отходов
Древесина необработанная	Неопасный	17-02-01
Стекло — незагрязненное	Неопасный	17-02-02
Пластик – за исключением отходов упаковки	Неопасный	17-02-03
Обработанная древесина, стекло, пластик (отдельно или в смесях), содержащие опасные вещества	Опасный	17-02-04*

(*) Звездочка в конце кода означает, что отходы опасны.

Битумные смеси, каменноугольная смола и гудрон

	Статус отходов	Код отходов
Смеси битумные, содержащие каменноугольную смолу	Опасный	17-03-01*
Прочие битумные смеси	Неопасный	17-03-02
Каменноугольная смола и продукты смолообразования	Опасный	17-03-03*

(*) Звездочка в конце кода означает, что отходы являются опасными.

Металлические отходы, включая кабели

	Статус отходов	Код отходов
Медь, бронза и латунь	Неопасный	17-04-01
Алюминий	Неопасный	17-04-02
Свинец	Неопасный	17-04-03
Чугун и сталь	Неопасный	17-04-05
Олово	Неопасный	17-04-06
Смешанные металлы	Неопасный	17-04-07
Металлы, содержащие опасные вещества	Опасный	17-04-09*
Кабели, содержащие масло, каменноугольную смолу и другие опасные вещества	Опасный	17-04-10*
Прочие кабели	Неопасный	17-04-11

(*) Звездочка в конце кода означает, что отходы являются опасными.

Почва, загрязненная почва, камни и отвал дноуглубительных работ

Вы должны быть в состоянии доказать, что ваши отходы не содержат каких-либо опасных веществ, чтобы классифицировать почву как неопасную — вам всегда нужно оценивать почву, прежде чем сдавать ее на сбор.

Присутствие любых фрагментов асбестосодержащего материала в почве приводит к образованию смешанных опасных отходов – дополнительные указания см. в таблице материалов для изоляции и асбеста.

	Статус отходов	Код отходов
Почва и камни, содержащие опасные вещества	Опасный	17-05-03*
Земля и камни прочие	Неопасный	17-05-04
Отвал дноуглубительных работ, содержащий опасные вещества	Опасный	17-05-05*
Прочие дноуглубительные отвалы	Неопасный	17-05-06

(*) Звездочка в конце кода означает, что отходы являются опасными.

Гипс

	Статус отходов	Код отходов
Гипсовые материалы, содержащие опасные вещества	Опасный	17-08-01*
Прочие гипсовые материалы	Неопасный	17-08-02

(*) Звездочка в конце кода означает, что отходы являются опасными.

Цемент

	Статус отходов	Код отходов
Неиспользованный или не затвердевший цемент	Опасный	17-09-03*

(*) Звездочка в конце кода означает, что отходы являются опасными.

Краски и лаки

Краски и лаки, обычно используемые домохозяйствами, могут быть отнесены к кодам, указанным в скобках, если они отделены от других отходов.

	Статус отходов	Код отходов
Содержащие органические растворители или другие опасные вещества	Опасный	08-01-11* (20-01-27*)
Не содержит органических растворителей или других опасных веществ	Неопасный	08-01-12 (20-01-28)
Средство для удаления краски или лака	Опасный	08-01-21*
Банки с краской	Опасный	См. раздел об отходах упаковки и вторичной переработке

(*) Звездочка в конце кода означает, что отходы являются опасными.

Клеи и герметики

Клеи и герметики, обычно используемые домохозяйствами, могут быть отнесены к кодам, указанным в скобках, если они отделены от других отходов.
