Пусковой конденсатор для электродвигателя — Electrointer

Пусковой конденсатор – устройство, необходимое для стабильной работы электродвигателя. Он начинает работать непосредственно в момент старта электромотора, так как именно в это время на двигатель действует наибольшая нагрузка. Как только двигатель выходит на рабочую частоту, пусковой конденсатор отключается и больше не используется до следующего запуска. Он отвечает только за запуск двигателя под нагрузкой, также он обеспечивает сдвиг фаз меж пусковой и рабочей обмоткой.

Конструкция и назначение пускового конденсатора

Конденсатор представляет собой устройство, способное накапливать электрический заряд: он состоит из двух проводящих пластик, расположенных на небольшом отдалении друг от друга и разделенных диэлектрическим материалов. Все конденсаторы обладают несколькими характерными особенностями:

  • Специальный материал выполняет функции диэлектрика. Для конденсаторов пускового типа эту роль часто играет оксидная пленка, которая наносится на электрод.
  • Полярные накопители отличаются небольшими габаритными размерами, которые сочетаются с внушительной емкостью.
  • Неполярные конденсаторы больше по размеру, однако их можно устанавливать в цепь, не учитывая полярность.

Пусковой конденсатор двигателя выполняет несколько функций: он повышает показатели магнитного потока и пусковой момент, в результате работоспособность электромотора улучшается. Если этого элемента нет в системе, срок эксплуатации двигателя значительно сокращается, в его работе намного раньше возникнут различные неполадки.

Схема подключения двигателя с пусковым конденсатором

Пусковой конденсатор для электродвигателя играет важную защитную роль, поэтому он является обязательным компонентом схемы. При сборке цепи питания необходимо учитывать несколько обязательных моментов:

  • В цепи присутствует рабочий конденсатор, он используется в течение всего времени работы электродвигателя.
  • Перед рабочим конденсатором предусматривается разветвление, идущее на выключатель. Он отвечает запуск электродвигателя.
  • Пусковой конденсатор подключается к цепи после конденсатора. При подаче сигнала он успевает начать работать в течение нескольких секунд, в то время как ротор начинает набирать обороты.
  • Электрическая цепь от обоих конденсаторов идет к электромотору.

Таким образом пусковой и рабочий конденсатор подключаются к цепи параллельно, но первый работает только несколько секунд до выхода двигателя на рабочий уровень показателей, а второй – в течение всего времени эксплуатации двигателя.

Помощь при выборе пусковых конденсаторов

АО «Электроинтер» поможет подобрать и купить пусковой конденсатор подходящей емкости. Сотрудники компании предоставят подробную информацию по работе электрической цепи и помогут определиться с выбором оборудования. Получите необходимые консультации специалистов, чтобы обеспечить стабильную работу двигателя и защитить его от износа.


Подключение пускового конденсатора. Использование конденсатора в запуске электродвигателя

В области качественного автозвука силовые конденсаторы уже давно заняли почетный статус неотъемлемого и важного аксессуара, предназначенного для мощной звуковой системы. Помимо улучшения характеристик звука, конденсаторы также позволяют облегчать работу аккумулятора, при так называемом «холодном запуске двигателя».

О том, как подключить конденсатор, написано ниже. Только учтите, что лучше использовать оснащенный вольтметром конденсатор. А для того, чтобы он отображал вольтаж нужно взять (с магнитолы) еще один «+» контакт.

Как подключить конденсатор к усилителю?

Конденсатор всегда соединяется с системой параллельно с усилителем. Этот прибор необходим в качестве дополнительного источника энергии, посредством которого усилитель способен быстро получать энергию при возникновении такой необходимости (к примеру, при воспроизведении низких басов). Очень удобная схема того, как правильно подключить конденсатор, представлена на странице: Подключаем конденсатор к усилителю .

Электротехническая теория подключения конденсатора состоит в том, что при возникновении попытки усилителя потребить ток большей мощности, не только аккумулятор «откликнется» слишком медленно, но и напряжение на усилителе будет немного ниже, чем на аккумуляторе. Такое явление носит название линейного падения. Конденсатор, установленный около усилителя и имеющий такое же напряжение, как и аккумулятор, будет стремиться стабилизировать степень напряжения на усилителе, посредством подачи в него тока.

Как подключить конденсатор к двигателю?

  1. Внимательно ознакомьтесь с двигателем. Если он имеет шесть выводов с перемычками, запомните, как именно они установлены. В том случае, когда в двигателе только шесть выводов (без колодки), то их лучше собрать в два пучка. Один пучок – будет содержать начала обмоток, а второй – концы.
  2. В случае, когда двигатель имеет только три вывода, нужно разобрать мотор: снять крышку со стороны колодки и отыскать в имеющихся обмотках соединение этих трех проводов. Потом отсоединить провода друг от друга и припаять к ним кончики выводных проводов. Объедините потом все проводки в пучок. Далее эти шесть проводов будут соединяться по схеме «треугольника».

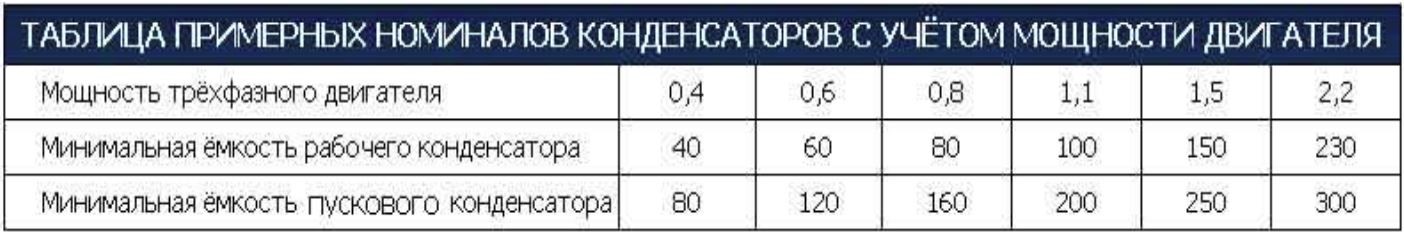

  3. Просчитайте приблизительную емкость конденсатора по формуле: Cмкф = P/10.
    Причем Р – является номинальной мощностью (в ваттах), и Cмкф – отображает емкость одного конденсатора в микрофарадах. Примечание: рабочее напряжение конденсатора должно соответствовать высокому значению.
  4. При подключении вольтовых конденсаторов последовательным способом, происходит «потеря» половины емкости, когда как напряжение возрастает вдвое. Пара таких конденсаторов и образует батарею нужной емкости.

Если мы обратим свой взгляд на всевозможную технику, используемую в нашем в мире, то обнаружим, что в ней нередко используются электродвигатели асинхронного типа. Чтобы подобный электродвигатель вращался часто, необходимо наличие обязательного вращающегося магнитного поля. Подобные агрегаты отличаются:

  1. простотой
  2. малым уровнем шума
  3. хорошими характеристиками
  4. а также легкостью в эксплуатировании

Чтобы такое магнитное поле было создано, требуется трехфазная сеть

. В случае этого в статоре электродвигателя достаточно расположить 3 обмотки, которые будут размещены под углом сто двадцать градусов относительно друг друга, после чего подключить к ним необходимое и соответствующее напряжение. Именно тогда круговое вращающееся поле станет способно вращать статор.

В быту же зачастую используются приборы у которых имеется только лишь однофазная электрическая сеть. Для таких приборов применяются наиболее распространённые в этой сфере однофазные двигатели асинхронного типа.

Когда мы помещаем в статор электродвигателя обмотку, то магнитное поле в ней сможет образоваться только конкретно при протекании переменного синусоидального тока. Это поле, тем не менее заставить ротор вращаться, к сожалению, не сможет. Чтобы произвести запуск двигателя, вам надо выполнить два действия. Во-первых, разместить на статоре дополнительную обмотку

под углом 90 градусов относительно рабочие обмотки. А во-вторых включить фазосдвигающий элемент непосредственно последовательно с дополнительной обмоткой. Таким элементом может быть конденсатор.

Пусковые и рабочие типы подключения схем

Когда вы выполните требуемые действия, в электродвигателе возникнет круговое магнитное поле, соответственно и в роторе возникнут соответствующие токи. Взаимодействие тока и поля статора сможет привести к вращению ротора . Существует несколько способов подключения конденсаторов к электродвигателю.

В зависимости от способа различают разные типы схем. В этих схемах может использоваться, во-первых, пусковой конденсатор, во-вторых, рабочий конденсатор, а также одновременно пусковой и рабочий конденсатор сразу. При этом самым распространенным методом является подключение с пусковым конденсатором.

Использование пускового конденсатора

Когда мы производим запуск двигателя, тогда и включаются конденсатор и пусковая обмотка. Связано это с тем свойством, что агрегат продолжает своё вращение даже в том случае, когда отключают дополнительную обмотку. Для такого запуска чаще всего используют реле и кнопку.

Из-за того, что пуск однофазного электродвигателя с конденсатором происходит достаточно быстро, дополнительная обмотка часто работает весьма небольшое время. Благодаря этому для экономии её возможно выполнять из провода с относительно меньшим сечением, нежели сама основная обмотка. Чтобы предупредить и предотвратить перегрев дополнительной обмотки , в схему практически всегда добавляют термореле или же центробежный выключатель. Благодаря этим устройствам при наборе электродвигателем определенной скорости или при достижении сильного нагрева становится возможно регулирующее отключение.

Схема, которая использует пусковой конденсатор имеет довольно хорошие пусковые характеристики электродвигателя, но при этом рабочие характеристики несколько ухудшаются.

Преимущества схемы с рабочим типом элемента

Значительно более хорошие рабочие характеристики вы можете получить, если использовать схему с рабочим конденсатором. После запуска электродвигателя конденсатор в такой схеме не отключается. Правильный подбор конденсатора для однофазного электродвигателя может дать большие преимущества. Главное из них — это компенсация искажения поля и повышение КПД агрегата. Однако, как и следовало ожидать, в такой схеме ухудшаются пусковые характеристики.

Стоит учитывать также, что при выборе величины емкости искомого конденсатора для электродвигателя производится исходя из определенного тока нагрузки. Если ток изменяется относительно расчетного значения, то, следовательно, поле будет переходить от круговой к эллиптической форме, а вследствие этого характеристики агрегата будут ухудшаться. Для обеспечения высоких хороших характеристик, в принципе, необходимо только при изменении нагрузки электродвигателя

изменить величину емкости конденсатора . Однако, это может чересчур усложнить схему включения.

Наиболее компромиссным вариантом решения данной задачи является выбор схемы, обладающей пусковым и рабочим конденсаторами одновременно. В такой схеме пусковые и рабочие характеристики будут средними относительно рассмотренных ранее схем. В целом же, если при подключении однофазного двигателя требуется важный большой пусковой момент, то в таком случае выбирается схема конкретно с пусковым элементом. Если же такая необходимость отсутствует, то соответственно, используется рабочий элемент.

При выборе схемы пользователь всегда имеет возможность выбрать ту схему, которая конкретно ему подходит. Однако, обычно же все выводы искомых обмоток выводы конденсатора для электродвигателя выведены в клеменную коробку.

Если вам надо модернизировать систему, а возможно что и самостоятельно сделать требуемый расчет конденсатора для вашего используемого однофазного двигателя, то можно дать вам совет. Исходить надо из того, что на каждый киловатт мощности вашего агрегата требуется гарантированно определённая емкость в 0,7 — 0,8 мкФ относительно рабочего типа или же, соответственно, в два с половиной раза большая емкость относительно типа пускового.

У многих часто возникает вопрос. Для чего нужен конденсатор в аудио системе? Как подключить конденсатор?

В этой статье я постараюсь дать краткое руководство.

Не углубляясь в физику процесса скажу, что конденсатор способен накапливать в себе электрическую энергию и мгновенно отдавать ее. Именно свойство мгновенной отдачи энергии обратно в электрическую цепь и используется в автозвуке.

При воспроизведение низкого баса на высоком уровне громкости в цепи питания усилителя происходит просадка напряжения, что можно наблюдать по мигающим в такт сабвуфера, лампочкам. Конденсатор установленный в цепи питания усилителя, заряжается и при просадке напряжения мгновенно разряжается, отдавая дополнительную энергию обратно в цепь. Таким образом сглаживается просадка напряжения, что благотворно влияет на воспроизведение низких частот на высоком уровне громкости. Бас становится более плотным, улучшается атака. По мимо этого уменьшается нагрузка на генератор и аккумулятор. В настоящее время на рынке представлено разнообразное количество автомобильных конденсаторов. При выборе конденсатора следует обращать внимание прежде всего на его емкость. Емкость подбирается ориентировочно 1Ф (1 Фарад) на 1000Вт.

Подключение конденсатора

Конденсатор устанавливается как можно ближе к потребителю (усилителю). Длинна проводов от конденсатора до усилителя не должна превышать 60 см. , чем меньше тем лучше.

При подключении конденсатора в цепь его необходимо сначала зарядить и только потом подключать к цепи напрямую. Связано это с тем, что не заряженный конденсатор является обычным проводником, т.е. если не заряженный конденсатор подключить сразу в цепь то произойдет короткое замыкание.

В комплекте с конденсатором обычно имеется резистор, но я рекомендую подключать конденсатор через обычную автомобильную лампочку Рис. 3. В начале при подключении конденсатора через лампочку она будет гореть в полную яркость и по мере заряда конденсатора яркость будет падать. Только после того как лампочка совсем погаснет или будет гореть, но очень тускло, можно подключать конденсатор напрямую без лампочки.

В дорогих конденсаторах имеется система автоматической зарядки, такие конденсаторы можно подключать в цепь без предварительной зарядки. Если вы не уверены есть ли в конденсаторе такая система, подключайте конденсатор с предварительной зарядкой через лампочку. На некоторых конденсаторах имеется встроенный вольтметр. Обычно на таких конденсаторах по мимо основных клемм + и -; присутствует третья Remote;. В таком случает к этой клемме необходимо подать управляющий сигнал +12 В для включения вольтметра. Взять его можно либо с усилителя — контакт remote, либо с любого провода на котором появляется +12В при включении АСС (первое положение ключа в замке зажигания) или при включении зажигания.

Пусковые конденсаторы двигателя — Grainger Industrial Supply

Пусковые конденсаторы двигателя

134 изделия

Пусковые конденсаторы двигателя временно накапливают электрический заряд для обеспечения дополнительного крутящего момента (где крутящий момент является мерой силы вращения или крутящего момента) во время запуска двигателя. Они выходят из цепи, когда двигатель достигает своей рабочей скорости, в отличие от рабочих конденсаторов, которые помогают поддерживать рабочие характеристики двигателя. Конденсаторы двигателя в первую очередь отличаются своей емкостью, которая измеряется в микрофарадах (мкФ или мкФ). При замене пускового конденсатора важно, чтобы номинал, напряжение и размеры в микрофарадах соответствовали оригинальному конденсатору. Пусковые конденсаторы работают с конструкциями двигателей, обозначенными как конденсаторный пуск или конденсаторный пуск/работа, и они обычно используются с двигателями, питающими вентиляторы, воздуходувки и насосы.

  • моторные конденсаторы

  • моторные конденсаторы с резисторами

  • Универсальный старт мотор.

    Загрузка…

    165V переменного тока

    моторные конденсаторы 165 В переменного тока, сортируемый по оценке MicroFarad, Custom

    Загрузка . ..
    . Конденсаторы от 220 до 250 В переменного тока, отсортированный по рейтингу микрофарад, Custom

    Загрузка …

    330 В. А.С.0028

    Motor Start Capacitors 330V AC, sorted by Microfarad Rating, custom

    Loading…

    Motor Start Capacitors with Resistors

    165V AC

    Пусковые конденсаторы с резисторами 165 В переменного тока, отсортированные по номиналу в микрофарадах, на заказ

    Загрузка. ..

    220 to 250V AC

    Motor Start Capacitors with Resistors 220 to 250V AC, sorted by Microfarad Rating, custom

    Loading…

    330 В перем. тока

    Пусковые конденсаторы с резисторами 330 В перем.0043 Loading…

    Universal Motor Start Capacitors

    Universal Motor Start Capacitors, sorted by Microfarad Rating, custom

    Loading. ..
    Примечание. Доступность продукта определяется в режиме реального времени и постоянно корректируется. Товар будет зарезервирован для вас при оформлении заказа.

    Как понять, что конденсатор вашего двигателя выходит из строя

    Если вы читаете это, то вы, вероятно, подозреваете, что что-то не так с конденсатором двигателя.

    Вам интересно, как определить, что ваш конденсатор вышел из строя?

    В этой полезной статье вы узнаете:

    — Что такое конденсатор

    — Что конденсатор делает с вашим двигателем

    — Два основных типа конденсаторов двигателя

    — Как определить, что ваш конденсатор неисправен

    Во-первых, давайте поговорим о том, что такое конденсатор и что он делает для вашего двигателя.

    Что такое конденсатор?

    Конденсатор — это устройство, накапливающее электричество. Он может быть большим или маленьким в зависимости от его использования. Конденсаторы можно найти во всем, от электронной схемы до силовой установки.

    Что делает конденсатор двигателя?

    В однофазных двигателях используются конденсаторы для запуска и экономии энергии.

    Существует два основных типа конденсаторов двигателя:

    1. Пусковые конденсаторы

    2. Рабочие конденсаторы

    Теперь, когда вы знаете два основных типа конденсаторов двигателя, давайте поговорим о том, что делает каждый тип конденсатора и как он влияет на двигатель.

    Пусковые конденсаторы

    Пусковой конденсатор используется для придания двигателю дополнительного электрического толчка, чтобы он начал вращаться. Пусковой конденсатор используется в цепи двигателя только на одну или две секунды, когда он впервые начинает вращаться.

    Когда двигатель набирает скорость, пусковой конденсатор отключается и не используется до следующего запуска двигателя. Если пусковой конденсатор выйдет из строя, двигатель не сможет начать вращение.

    Рабочие конденсаторы

    Рабочий конденсатор — это энергосберегающее устройство, которое постоянно находится в цепи двигателя.

    Если рабочий конденсатор выходит из строя, двигатель может демонстрировать различные проблемы, в том числе не запускаться, перегреваться и вибрировать. Неисправный рабочий конденсатор лишает двигатель полного напряжения, необходимого для правильной работы.

    Разница между пусковыми и рабочими конденсаторами

    И пусковые, и рабочие конденсаторы изготавливаются одинаково, но рабочие конденсаторы гораздо более надежны, чем пусковые конденсаторы, поскольку рабочие конденсаторы всегда используются при работающем двигателе.

    По этой причине нельзя использовать пусковой конденсатор вместо рабочего конденсатора. В двигателях может использоваться один или оба типа конденсаторов в зависимости от того, для чего они предназначены.

    Неисправность конденсатора: неисправность конденсатора?

    Если вы подозреваете, что конденсатор вышел из строя, вам следует обратить внимание на несколько признаков отказа конденсатора двигателя.

    Признаки неисправности конденсатора

    — Ваш двигатель запускается медленно

    — Ваш двигатель не перестанет гудеть

    Это не ваш конденсатор, когда. ..

    Если у вас совсем сдох мотор (не двигается и вообще не шумит), то проблема не только в конденсаторе.

    Как проверить конденсатор

    Вы хотите определить, правильно ли работает ваш конденсатор?

    Вы можете проверить конденсатор с помощью высококачественного электрометра.

    Единицей измерения емкости является микрофарад. Конденсаторы имеют маркировку с номиналом в микрофарадах (сокращенно mfd или uf), которым они должны быть.

    Если ваш электрический счетчик показывает слишком высокое или слишком низкое значение в микрофарадах, это признак того, что ваш конденсатор неисправен.

    Перед проверкой конденсатора, обязательно закоротите клеммы отверткой с изолированной ручкой. Это поможет вам удалить накопленную энергию.

    Значение конденсатора должно быть в пределах указанного диапазона, чтобы оно было хорошим.

    Имейте в виду, что конденсаторы не имеют полярности, поэтому не имеет значения, с какой стороны подключаются провода.
