Конденсатор рабочий для двигателя: Отличия пускового и рабочего конденсатора | Полезные статьи
отличия от рабочего и подключение электродвигателей
Асинхронный трехфазный двигатель можно подключить без особого ущерба к обычной однофазной электрической сети через конденсаторы. С их помощью обеспечивается запуск и достижение нужных режимов функционирования при такой системе питания. Различают рабочий и пусковой конденсаторы.
- Отличия между ними
- Способы присоединения
- Условия работы
Отличия между ними
Они заключаются в их предназначении, ёмкости, способе присоединения, а также в условиях работы. Первое различие заключается в том, что рабочий (первый) конденсатор служит для сдвига фаз. В результате между обмотками появляется вращающееся магнитное поле, необходимое для приведения в движение мотора, находящегося без механической нагрузки. Такой электродвигатель стоит, например, в точильном станке.
Пусковой (второй) обеспечивает повышение стартового момента мотора, находящегося под механической нагрузкой, благодаря чему он более легко выходит на нужный режим.
Ёмкость обоих конденсаторов также будет отличаться. Она прямо пропорциональна мощности электродвигателя и обратно — напряжению сети. В зависимости от схемы соединения обмоток вводится поправочный коэффициент. Ёмкость пускового может быть в два раза больше, чем у рабочего.
Способы присоединения
Первый конденсатор в самом распространённом случае подключается в разрыв одной из обмоток асинхронного электродвигателя, которая также часто называется «вспомогательной». Другая присоединяется напрямую к электрической сети, а третья остаётся незадействованной. Тип этой схемы носит название «звезда».
Второй ёмкостный элемент, в отличие от рабочего, присоединяется параллельно последнему через кнопку или центробежный выключатель. В первом случае управление осуществляется человеком, а во втором — самим приводом. Оба этих коммутатора кратковременно замыкают эту цепь на момент запуска электрического мотора, а после того, как он выйдет на рабочий режим — размыкают.
Условия работы
Они различаются для каждого из конденсаторов. Поскольку первый из них постоянно присоединён к обмотке мотора, эта цепь образует собой элементарный колебательный контур. Из-за этого в определённые моменты на её выводах образуется напряжение, превышающее входящее в два с половиной — три раза. Это обстоятельство стоит учитывать при подборе, необходимо ориентироваться на детали, рассчитанные на 500—600 вольт.
Пусковые конденсаторы для электродвигателей — 220 В работают в других, менее жёстких условиях, в отличие от рабочих.
Прикладываемое к этому ёмкостному элементу напряжение превышает основное примерно в 1,15 раза. Он присоединяется к цепям время от времени, что также положительно сказывается на условиях его работы, и значительно продлевает срок службы.

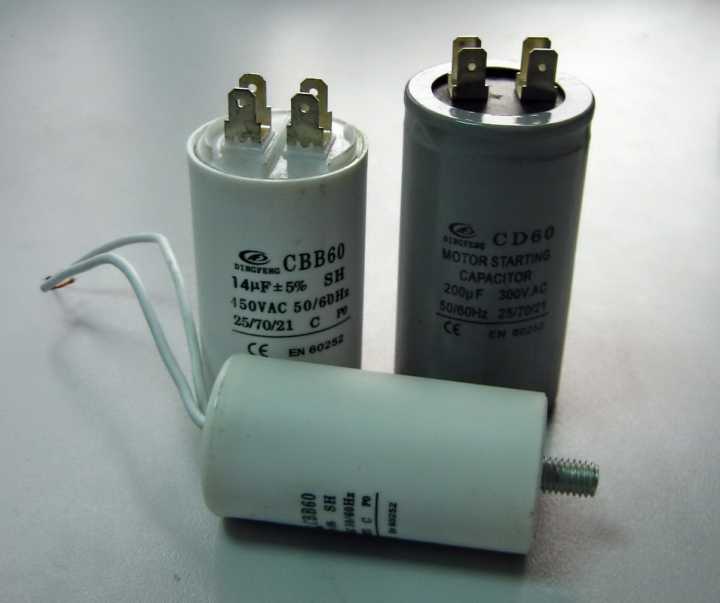

Наиболее часто применяются отечественные бумажные или маслонаполненные конденсаторы марок МБГО или МБГЧ. Их преимущество — это стойкость к высоким напряжениям переменного тока. Но есть и недостаток — большой размер. В качестве альтернативного решения допускается использование оксидных конденсаторов. Они подключаются не напрямую, а через диоды, по определённым схемам.
Обычные электролитические конденсаторы, применяемые в различных приборах, и рассчитанные на немалые рабочие напряжения, подойдут для асинхронных двигателей только в роли пусковых. Связано это с тем, что через них проходит большая реактивная мощность ввиду малого сопротивления обмоток.
Подключение ёмкостных элементов с нарушениями или отклонениями от схемы приведёт к повреждению или закипанию электролита, способному причинить вред мотору и персоналу.

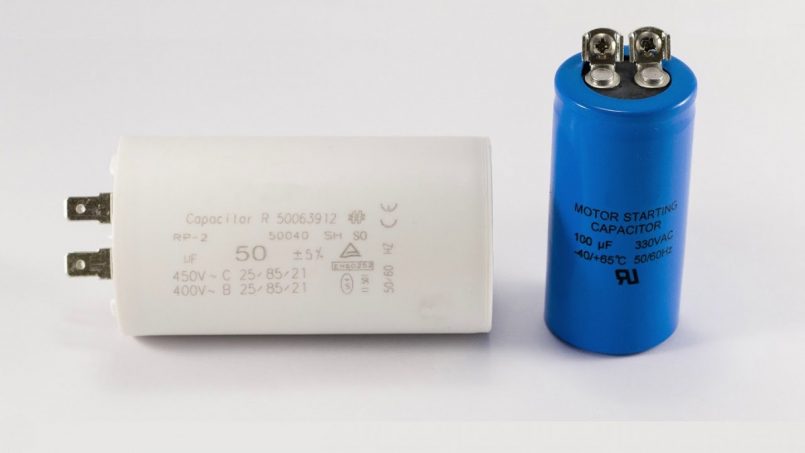

Таким образом, можно вывести из этого несколько советов, как отличить пусковой конденсатор от рабочего:
- Первый из них играет вспомогательную роль. Он подключается параллельно рабочему на время запуска мотора — в течение нескольких секунд, чтобы облегчить старт.
- Второй из них присоединён постоянно, обеспечивая необходимый сдвиг фаз, в результате которого трехфазный двигатель может работать от однофазной сети.
Если перепутать конденсаторы, то возникнут серьёзные проблемы. Ёмкость рабочего также не должна быть слишком большой, иначе мотор будет греться, а рост мощности и крутящего момента от этого повысится незначительно.
Рабочие и пусковые конденсаторы для электродвигателя :: S-COMPRESSOR.
RUКорзина
(пусто)
При запуске асинхронного электродвигателя компрессора, даже в разгруженной поршневой группе, токи превышают номинальные в несколько раз, и именно для пуска нужен конденсатор большой ёмкости. Рабочий конденсатор, зачастую, имеет меньшую ёмкость, чем у пускового в 2 или более раз.
Однако даже при стабильных значениях напряжения конденсаторы имеют свойство изнашиваться, лопаться, расслаиваться и терять номинальную емкость. На нашем складе представлены рабочие и пусковые конденсаторы различной ёмкости от 25 мкФ до 300 мкФ. Для замены конденсатора на аналогичный необходимо знать точные характеристики старого. Если Вы затрудняетесь определить модель конденсатора, то присылайте фотографии компрессора, шильдика компрессора или старого конденсатора нам на почту service@s‑compressor.ru, и мы обязательно Вам поможем.
Тепловая защита однофазного двигателя 220В 15А
Тепловая защита (тепловое реле) однофазного двигателя для поршневых компрессоров.
Максимальный ток 15А
820,00 ₽
В корзину
Заказ в 1 клик
Тепловая защита однофазного двигателя 220В 18А
Тепловая защита (тепловое реле) однофазного двигателя для поршневых компрессоров. Максимальный ток 18А
860,00 ₽
В корзину
Заказ в 1 клик
Тепловая защита однофазного двигателя 220В 20А
Тепловая защита (тепловое реле) однофазного двигателя для поршневых компрессоров. Максимальный ток 20А
930,00 ₽
В корзину
Заказ в 1 клик
Коробка конденсаторов электродвигателя
Коробка для двух конденсаторов (рабочего и пускового) для однофазного электродвигателя 220В
1 820,00 ₽
В корзину
Заказ в 1 клик

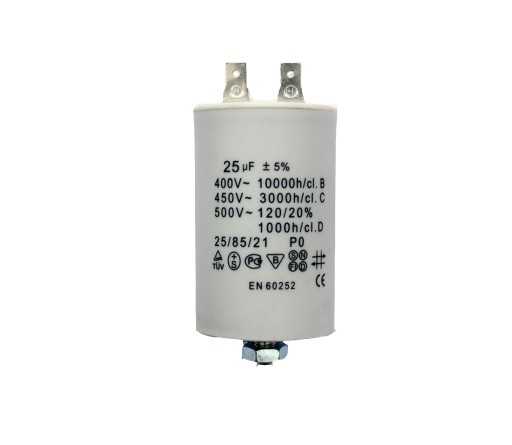

Конденсатор электродвигателя 25 мкФ
Рабочий конденсатор емкостью 25 мкФ для асинхронного электродвигателя поршневого компрессора.
2 080,00 ₽
В корзину
Заказ в 1 клик
Конденсатор электродвигателя 30 мкФ
Рабочий конденсатор емкостью 30 мкФ для асинхронного электродвигателя поршневого компрессора.
2 090,00 ₽
В корзину
Заказ в 1 клик
Конденсатор электродвигателя 35 мкФ
Рабочий конденсатор емкостью 35 мкФ для асинхронного электродвигателя поршневого компрессора.
2 100,00 ₽
В корзину
Заказ в 1 клик
Конденсатор электродвигателя 40 мкФ
Рабочий конденсатор емкостью 40 мкФ для асинхронного электродвигателя поршневого компрессора.
2 110,00 ₽
В корзину
Заказ в 1 клик
Конденсатор электродвигателя 45 мкФ
Рабочий конденсатор емкостью 45 мкФ для асинхронного электродвигателя поршневого компрессора.
2 120,00 ₽
В корзину
Заказ в 1 клик
Конденсатор электродвигателя 50 мкФ
Рабочий конденсатор емкостью 50 мкФ для асинхронного электродвигателя поршневого компрессора.
2 130,00 ₽
В корзину
Заказ в 1 клик
Конденсатор электродвигателя 60 мкФ
Рабочий конденсатор емкостью 60 мкФ для асинхронного электродвигателя поршневого компрессора.
2 140,00 ₽
В корзину
Заказ в 1 клик
Конденсатор электродвигателя 80 мкФ
Рабочий конденсатор емкостью 80 мкФ для асинхронного электродвигателя поршневого компрессора.
2 150,00 ₽
В корзину
Заказ в 1 клик

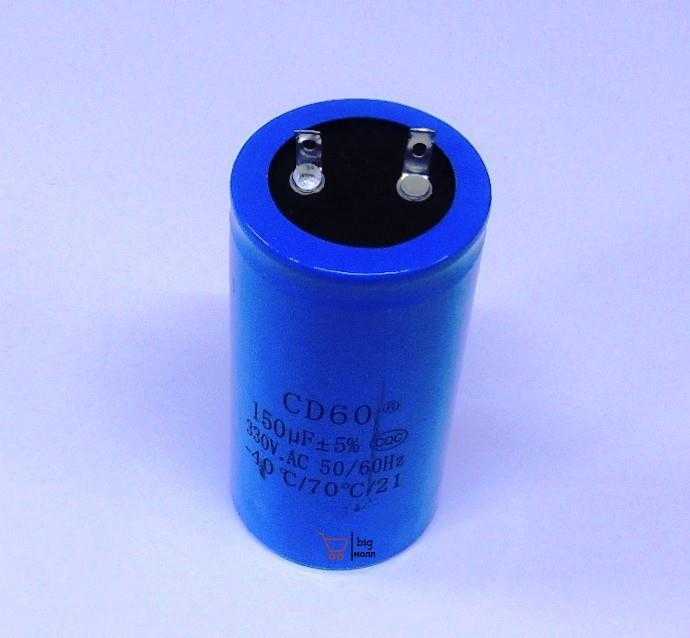

Конденсатор электродвигателя 150 мкФ
Пусковой конденсатор емкостью 150 мкФ для асинхронного электродвигателя поршневого компрессора.
2 550,00 ₽
В корзину
Заказ в 1 клик
Конденсатор электродвигателя пусковой 200 мкФ
Пусковой конденсатор емкостью 200 мкФ для асинхронного электродвигателя поршневого компрессора.
2 560,00 ₽
В корзину
Заказ в 1 клик
Конденсатор электродвигателя пусковой 250 мкФ
Пусковой конденсатор емкостью 250 мкФ для асинхронного электродвигателя поршневого компрессора.
2 570,00 ₽
В корзину
Заказ в 1 клик
Конденсатор электродвигателя пусковой 300 мкФ
Пусковой конденсатор емкостью 300 мкФ для асинхронного электродвигателя поршневого компрессора.
2 580,00 ₽
В корзину
Заказ в 1 клик
моторных конденсаторов в Doheny’s
Низкий уровень $11,01
Перейти в конец галереи изображений
Перейти к началу галереи изображений
| Деталь | Артикул | МПН | Наличие | Доставка | Цена | Кол-во | ||
|---|---|---|---|---|---|---|---|---|
| — — Рабочий конденсатор 30 Mfd 370vac | 5ВР0303 | В наличии | Продажа 27,40 долларов США Был 34,25 доллара США | Продажа 27,40 долларов США Был 34,25 доллара США | 12345678910подробнее | |||
| — — Пусковой конденсатор 108-130 Mfd 110-125 В переменного тока | BC108 | BC108 | В наличии | Продажа $11,01 Был $13,76 | Продажа $11,01 Был $13,76 | |||
| — — Пусковой конденсатор 124-149 Mfd 110-125 В переменного тока | BC124 | BC124 | В наличии | Продажа $11,01 Был $13,76 | Продажа $11,01 Был $13,76 | 12345678910подробнее | ||
| — — Пусковой конденсатор 145-175 Mfd 110-125 В переменного тока | BC145 | BC145 | В наличии | Продажа $11,13 Был $13,91 | Продажа $11,13 Был $13,91 | 12345678910подробнее | ||
| — — Пусковой конденсатор 161-193 Mfd 110-125 В переменного тока | BC161 | BC161 | В наличии | Продажа $11,18 Был $13,98 | Продажа $11,18 Был $13,98 | 12345678910подробнее | ||
| — — Пусковой конденсатор 189-227 Mfd 110-125 В переменного тока | BC189 | BC189 | В наличии | Продажа $11,30 Был $14,13 | Продажа $11,30 Был $14,13 | 12345678910подробнее | ||
| — — Пусковой конденсатор 216-259 Mfd 110-125 В переменного тока | BC216 | BC216 | В наличии | Продажа $11,71 Был $14,64 | Продажа $11,71 Был $14,64 | 12345678910подробнее | ||
| — — Пусковой конденсатор 243-292 Mfd 110-125 В переменного тока | BC243 | BC243 | В наличии | Продажа $13,48 Был 16,85 долларов США | Продажа $13,48 Был 16,85 долларов США | 12345678910подробнее | ||
| — — Рабочий конденсатор 25 Mfd 370vac | РД25370 | РД25370 | В наличии | Продажа 24,45 доллара США Был $30,56 | Продажа 24,45 доллара США Был $30,56 | 12345678910подробнее | ||
| — — Рабочий конденсатор 35 Mfd 370vac | РД35370 | РД35370 | В наличии | Продажа $37,27 Был 46,59 долларов США | Продажа $37,27 Был 46,59 долларов США | 12345678910подробнее | ||
| — — Рабочий конденсатор 50 Mfd 370vac | РД50370 | РД50370 | В наличии | Продажа 43,22 доллара США Был $54,03 | Продажа 43,22 доллара США Был $54,03 | 12345678910подробнее |
doheny.com/media/catalog/product/cache/9b5ff31ceac85fa6d368803a71fcd1c1/5/v/5vr0303.jpg»>
org/Offer»>
org/Offer»>
org/Offer»>
org/Offer»>
org/Offer»>
org/Offer»>
org/Offer»>
org/Offer»>
org/Offer»>Артикул
Двигатели_Конденсаторы
Пусковые конденсаторы двигателей — Конденсаторы двигателей — Двигатели
Доступны номиналы 10 микрофарад
ДЕЙТОН Пусковой конденсатор двигателя, 460-552 MFD, круглый
Производитель № 2MDU3
$16,24
Доступны номиналы 5 микрофарад
ДЕЙТОН Пусковой конденсатор двигателя, 130-158 MFD, круглый
Производитель № 2MET2
$17,52
Доступны номиналы 7 микрофарад
ДЕЙТОН Пусковой конденсатор двигателя, 815-978 MFD, круглый
Производитель № 2MDU8
$20,82
ЗОРО ВЫБОР Кисть и весна
Производитель # M10.
47
$25,04
Доступны номиналы 16 микрофарад
ДЕЙТОН Пусковой конденсатор двигателя, 108-130 MFD, круглый
Производитель № 2MDR1
Доступны номиналы 3 микрофарад
ДЕЙТОН Пусковой конденсатор двигателя, 630-750 MFD, круглый
Производитель № 6FLW7
$50,71
Доступны номиналы 8 микрофарад
ДЕЙТОН Пусковой конденсатор двигателя, 216-259 MFD, круглый
Производитель № 6FLU2
$24,73
Доступны номиналы 4 микрофарад
ДЕЙТОН Пусковой конденсатор двигателя, 850-1020 MFD, круглый
Производитель № 6FLN0
$27,00
Доступны номиналы 3 микрофарад
ДЕЙТОН Пусковой конденсатор двигателя, 189-227 MFD, круглый
Производитель № 2MEP8
$17,31
МЕЖГОСУДАРСТВЕННАЯ ПНЕВМАТИКА 710-850 MFD +/-5% 50Hz/60Hz AC 125V Пусковой конденсатор двигателя цилиндра — 4 контакта, черный цвет
Производитель # CMC7018
$13,64
Доступны номиналы 2 микрофарад
ДЕЙТОН Пусковой конденсатор двигателя, 130-158 MFD, круглый
Производитель № 2MET3
$17,73
ДЕЙТОН Пусковой конденсатор двигателя, 110-125В, круглый
Производитель № 2MDU9
$30,30
Доступны номиналы 8 микрофарад
ДЕЙТОН Пусковой конденсатор двигателя, 340-408 MFD, круглый
Производитель № 2MEU3
$51,53
ПАКАРД Конденсатор MotorStrt, 220–250 В переменного тока, 4–25/64 дюйма Вт
Производитель # PTMJ189R
$13,19
Доступны номиналы 2 микрофарад
ПАКАРД Конденсатор MotorStrt, 220–250 В переменного тока, 3–25/64 дюймВт
Производитель # PTMJ145R
$14,48
ПАКАРД Конденсатор MotorStart, 220–250 В переменного тока, 4–3/8 дюймов Вт
№ производителя PTMJ161R
Доступны номиналы 10 микрофарад
ДЕЙТОН Пусковой конденсатор двигателя, 340-408 MFD, круглый
Производитель № 6FLK6
$11,07
ДЕЙТОН Пусковой конденсатор двигателя, 710-850 MFD, круглый
Производитель № 6FLV4
$30,09
ДЕЙТОН Пусковой конденсатор двигателя, 300-360 MFD, круглый
Производитель № 6FLK5
$11,21
Доступны номиналы 3 микрофарад
ДЕЙТОН Пусковой конденсатор двигателя, 30-36 MFD, круглый
Производитель № 6FLU4
$10,68
Доступны номиналы 8 микрофарад
ДЕЙТОН Пусковой конденсатор двигателя, 145-174 MFD, круглый
Производитель № 2MET5
$18,55
МЕЖГОСУДАРСТВЕННАЯ ПНЕВМАТИКА 240-260 MFD +/-5% 50Hz/60Hz AC 250/275V Цилиндрический пусковой конденсатор двигателя — 2 контакта, черный (CD60)
№ производителя CMC7017
Доступны номиналы 3 микрофарад
ДЕЙТОН Пусковой конденсатор двигателя, 64-77 MFD, 220-250В
Производитель № 2MER7
$12,21
ПАКАРД Пусковой конденсатор двигателя, 330 В переменного тока, 4–25/64 дюйма Вт
Производитель # PRMJ216R
$17,01
ПАКАРД Пусковой конденсатор двигателя, 165 В переменного тока, 4–25/64 дюйма Вт
Производитель # PSMJ270R
Доступны номиналы 3 микрофарад
ДЕЙТОН Пусковой конденсатор двигателя, 108-130 MFD, круглый
Производитель № 2MEL8
$17,31
Доступны номиналы 5 микрофарад
ДЕЙТОН Пусковой конденсатор двигателя, 300-360 MFD, круглый
Производитель № 2MEP7
$39,70
Доступны номиналы 6 микрофарад
ДЕЙТОН Пусковой конденсатор двигателя, 43-53 MFD, круглый
Производитель № 2MER2
$10,10
Доступны номиналы 4 микрофарад
ДЕЙТОН Пусковой конденсатор двигателя, 72-88 MFD, круглый
Производитель № 2MEL4
$17,11
Доступны номиналы 2 микрофарад
ДЕЙТОН Пусковой конденсатор двигателя, 165 В, 4-3/8 дюйма.
ЧАС
Производитель № 6FLV5
$26,79
Доступны номиналы 7 микрофарад
ДЕЙТОН Пусковой конденсатор двигателя, 243-292 MFD, круглый
Производитель № 6FLV0
$14,30
ДЕЙТОН Пусковой конденсатор двигателя, 21-25 MFD, круглый
Производитель № 12N969
ГЛОБАЛЬНЫЙ Пусковой конденсатор двигателя, 23-302 MFD, круглый
Производитель # Turbolytic 50
100,89 $
ПАКАРД Пусковой конденсатор двигателя, 330 В переменного тока, 3-13/32 дюйма Вт
Производитель # PRMJ88R
ZORO SELECT Щетка
№ производителя9.14
$25,21
МЕЖГОСУДАРСТВЕННАЯ ПНЕВМАТИКА 100-120 MFD +/-5% 50Hz/60Hz AC 250V Пусковой конденсатор двигателя цилиндра (CD60)
Производитель # CMC7011
Если вы когда-нибудь задумывались о том, как запускается двигатель, то все это происходит из-за небольшого электрического компонента в форме барабана, называемого пусковым конденсатором двигателя.
