Устройство пластикового окна в разрезе

К нам на почту часто приходят письма с просьбой рассказать про устройство пластикового окна. На самом деле, эта тема достаточно острая, т.к. практически у каждого в доме установлен стеклопакет. Знания о конструкции окна, работы фурнитуры, ручки и т.д. позволят вам правильно ухаживать за ними и продлить срок службы окна.

Устройство пластикового окна

Классическое пластиковое окно с доборными элементами состоит из следующих частей:

  • Рама;
  • Стеклопакет;
  • Створка;
  • Фурнитура;
  • Подоконник;
  • Откос.

На каждом элементе остановимся подробнее и расскажем за что он отвечает, из каких материалов изготавливается и какие виды бывают.

Устройство пластикового окна

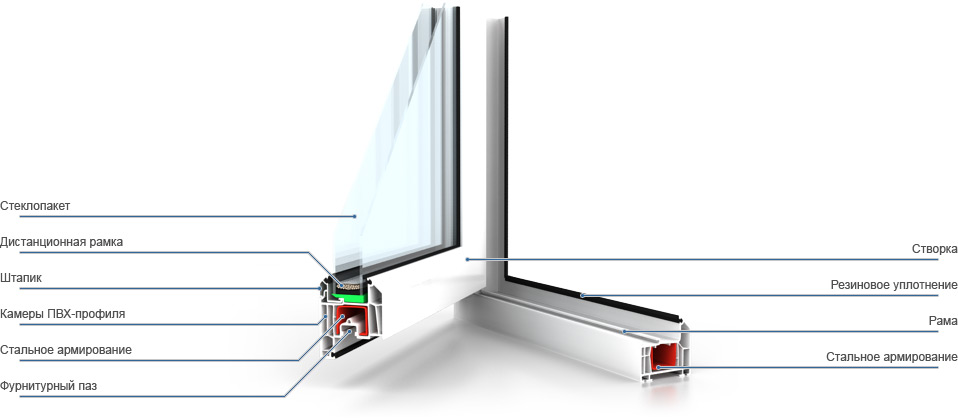

Устройство пластикового окна в разрезе

Рама пластикового окна

Рама является неподвижным элементом. Она изготавливается из различных ПВХ профилей и устанавливается в оконный проем по всему его периметру. Проще говоря, это квадратный или прямоугольный пластиковый профиль, в который вставляется непосредственно сам стеклопакет.

Рама может быть армированная, усиленная против взлома.

Стеклопакет

Стеклопакет – прозрачный элемент пластикового окна, т.е. то самое “стекло” в которое мы смотрим. В зависимости от количества стекол, герметично соединенных между собой различают однокамерный стеклопакет, двухкамерные и трехкамерный.

Про отличия стеклопакетов можете прочитать в этой и этой статье. Там подробно расписано чем они отличаются, какой лучше выбрать и на что обращать внимание при покупке.





Створка пластикового окна

Наверно все знают, что такое створка. Это часть пластикового окна, которая крепится к раме с помощью фурнитуры. Створка, как и рама, изготавливается из ПВХ профиля, в который вставляется стеклопакет.

По периметру стеклопакета крепится штапик. О нем ниже. Между рамой и створкой находится уплотнитель. Его функция – предотвратить продувание. Но со временем он ссыхается и тогда требуется его менять. О замене уплотнителя у нас есть целая статья.

Штапик пластикового окна

Выше мы уже упоминали штапик. С его помощью производится установка стекла и его фиксация в стеклопакете или оконной раме. Штапик под стеклопакет представляет собой удлиненную рейку из пластикового профиля с резиновой прокладкой. Благодаря штапику окна в квартире приобретают эстетический и законченный вид, а также увеличивают прочность всего окна и продлевают срок эксплуатации.

Главное предназначение оконного штапика — предотвращение сквозняков, попадания пыли и проникновение постороннего шума с улицы. Однако у штапиков есть срок эксплуатации, по истечению которого они теряют свою герметичность и требуют замены. Процедура простая и осуществить замену штапиков можно самостоятельно. Подробнее читайте здесь.

Фурнитура пластикового окна

Под фурнитурой понимается все то, что помогает открывать и закрывать окно – ручки, планки, другие конструктивные элементы.

Если в вашей семье есть маленькие дети, и вы не знаете как обезопасить ребенка от открытого окна, тогда читайте нашу статью про безопасные окна.

Фурнитура бывает противовзломной. Если кратко, то это изменяемая система, в которой в зависимости от степени защиты используется различное количество створочных деталей и ответных частей из одного набора. Ничего не поняли? Тогда читайте нашу статью о противовзломной фурнитуре.

Наиболее качественную фурнитуру изготавливают четыре немецкие компании – производители: Maco, Roto, Siegenia Aubi и Winkhaus.





Подоконник

Подоконник не нуждается в представлении. Это прямоугольный кусок пластика, который крепится с внутренней части оконного проема на уровне нижней части рамы. ПВХ подоконники имеют многокамерную конструкцию, поэтому прочные, жесткие и обладают хорошими теплоизолирующими свойствами.

Отлив окна

Отлив крепится к нижней части рамы с улицы. Его главное предназначение – отвод дождевой воды от пластикового окна. Отлив может быть пластиковый или металлический. Чаще всего можно встретить металлические отливы: алюминиевые или окрашенные оцинкованные.

Откосы на пластиковые окна

Откосы являются важной составляющей пластикового окна. Они бывают трех видов: утепленные, декоративные, штукатурные. Подробнее про откосы читайте в этой статье.

Конструкция и схема устройства пластиковых окон ПВХ

Оглавление

Прежде чем перейти к описанию процесса производства пластиковых окон, нужно рассмотреть и разобраться в конструкции пластикового окна, так как без этих знаний дальнейшие объяснения покажутся запутанными и непонятными. Зная устройство конструкции пластикового окна, Вы легко сможете разложить технологию производства окон ПВХ и приспособить её для собственного производства.

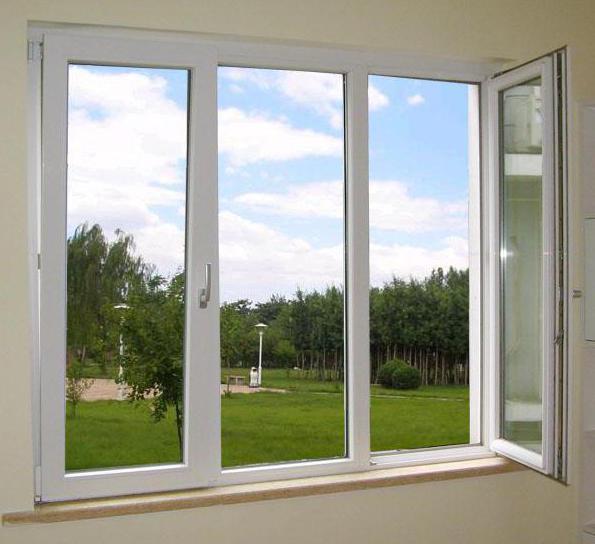

Рис. 1. Конструкция и устройство пластиковых окон (фото)

Рис. 1. Конструкция и устройство пластиковых окон (фото)

Конструкция пластиковых окон позволяет:

  • Пропускать свет;
  • Эффективно сохранять тепло внутри помещения;
  • Обеспечивать достаточное проветривание в различных режимах;
  • Защищать дом от проникновения воров.

Дополнительные элементы обеспечивают защиту от прямых солнечных лучей, комаров и вредителей.

Декоративные элементы могут быть полезны при согласовании устройства пластиковых окон в архитектурных сооружениях, имеющих историческое значение, а в частных домах подчеркнуть индивидуальность строения.

Устройство пластиковых окон

Давайте рассмотрим основные элементы устройства пластикового окна, на примере иллюстрации, приведённой на этой странице, а потом рассмотрим каждый элемент поподробнее.

Рис. 2. Устройство пластикового окна

Рис. 2. Устройство пластикового окна

Основное устройство пластикового окна

  • Створки и рама;
  • Стеклопакеты;
  • Фурнитура.

Створки и рамы в пластиковых окнах, производятся из рамных и створочных профилей ПВХ особой ячеистой структуры, позволяющей эффективно сохранять тепло, а также отводить конденсат из внутренних полостей створок. К устройству рамы и створок мы вернёмся немного позже и рассмотрим их поподробнее, так как они представляют особый интерес в устройстве пластиковых окон.

Стеклопакет — главный элемент пластикового окна, как светопрозрачной конструкции. Окна бывают разными: пластиковыми, алюминиевыми, деревянным, но в них всех ставятся стеклопакеты. Поэтому при производстве пластиковых и прочих окон прежде всего надо позаботиться о производстве качественных стеклопакетов.

Фурнитура имеет не менее важное значение в устройстве пластикового окна. Ведь именно фурнитура обеспечивает работу окна в различных режимах и надёжную защиту от грабителей.

Профильная конструкция окна ПВХ

Профильная конструкция окна ПВХ включает рамные профили и створочные профили ячеистой формы. Рекомендованное количество ячеек для России — от 3 до 5. Пластиковые профили укрепляются стальными армирующими профилями во время производства окон, поэтому правильнее говорить об устройстве металлопластиковых окон, а не окон из ПВХ.

Рамные профили имеют специальную форму, максимально способствующую сохранению тепла в комнате, и иногда включают в конструкцию импосты, которые делят оконный блок на несколько открывающихся и не открывающихся светопрозрачных секций, как это показано на рис. 2.

Рис. 3. Профильная схема окна ПВХ

Рис. 3. Профильная схема окна ПВХ

Профили створок, как показано на рис. 3. отвечают рамным профилям и имеют устройства, предназначенные для закрепления стеклопакетов, такие как штапики и пазы под них. С помощью штапиков стеклопакет крепится в створке окна.

Резиновые уплотнители в конструкции рамы и створок окна отличаются по форме и предназначены для эффективного устранение щелей и зазоров между стеклопакетом и створочным профилем, а также створкой и рамой с внутренней и внешней стороны помещения.

Схема пластиковых окон. Стеклопакеты

Стеклопакет — это светопрозрачная, практически герметичная, энергосберегающая конструкция из двух и более стёкол, разделённых дистанционной рамкой из алюминия с гранулированным или иным влагопоглотителем, соединённая с помощью вторичного и первичного герметиков. Как устроен однокамерный стеклопакет пластикового окна, можно увидеть на схеме рис. 4.

Рис. 4. Схема пластикового окна. Стеклопакет

Рис. 4. Схема пластикового окна. Стеклопакет

Между прочим, для производства большинства современных стеклопакетов применяются закалённые стёкла, которые обеспечивают не в меньшей степени чем фурнитура защиту дома от проникновения. Закалённое стекло не трескается и не ломается. Оно способно гнуться под давлением и принимать изначальную форму. Разбить такое стекло достаточно сложно. А если это случиться, то оно не оставит опасных, острых осколков, что тоже влияет безопасность.

Схема окна ПВХ. Фурнитура

Устройство металлопластиковых окон включает очень сложную комплексную систему обвязки створки фурнитурой. Все элементы качественной обвязочной фурнитуры должны быть выполнены из прочного, негнущегося металла, чтобы служить безотказно, так как если один элемент выйдет из строя, от этого пострадает работоспособность всей запорной системы.

Рис. 5. Схема окна ПВХ. Фурнитура

Рис. 5. Схема окна ПВХ. Фурнитура

Качественная обвязочная фурнитура должна обеспечивать четыре режима работы:

  1. Режим закрытый;
  2. Режим открытый;
  3. Режим проветривания;
  4. Режим микропроветривания.

Во всех четырёх режимах фурнитура должна срабатывать идеально и обеспечивать защиту от ошибочных действий пользователей, чтобы окно не заклинило или чтобы не сработало одновременно два режима. На раме — напротив установлены ответные элементы, которые должны быть выполнены не менее качественно, а главное качественно закреплены, чтобы злоумышленник не мог сорвать один винтик и проникнуть в дом, как это бывает с некачественными стеклопакетами.

Петли и ручки в декоративных накладках из ПВХ должны быть выполнены не менее качественно, а главное красиво, так как будут влиять не только на функциональность, но и на внешний вид всей конструкции.

Это было более-менее полное описание конструкции пластикового окна. Кроме того существуют различные жалюзи и сетки от комаров, которые составляют дополнительыне элементы конструкции пластикового окна. Ещё больше об особенностях конструкций окон ПВХ Вы можете прочитать из прочих наших статей. О производстве, монтаже и открытии собственного бизнеса по производству пластиковых окон и стеклопакетов.

Оборудование для производства стеклопакетов Вы можете выбрать и приобрести через этот сайт компании «Вега» — поставщика высокотехнологичного оборудования в Россию.

На нашем сайте Вы также можете ознакомиться с современным оборудованием для широкоформатной печати.

Из чего состоит пластиковое окно

Самая простая конструкция пластикового окна включает в себя массу элементов, от слаженной работы которой зависит комфорт в доме и долгий срок эксплуатации. В качественном оконном блоке используются оригинальные комплектующие, имеющие солидный запас прочности, поэтому окна REHAU отличаются большим сроком службы и легко выдерживают высокие ветровые нагрузки, перепады температур, не желтеют и не требуют сложного обслуживания.

устройство окна

Из чего состоит пластиковое окно

Сложное устройство пластикового окна не позволяет изготавливать его кустарным способом — требуются профессиональное оборудование и штат опытных сотрудников. Окончательное качество зависит и от используемого сырья, поэтому официально работать с продукцией REHAU могут только компании, прошедшие обучение у производителя и получившие сертификат. Все, из чего состоит пластиковое окно можно перечислить в виде следующих элементов:

  • Профильная система, из которой изготавливается несущая рама. В зависимости от модели варьируются теплофизические показатели. В линейке REHAU представлены как бюджетные изделия для холодного остекления балконов и нежилых помещений, так и профили премиум-класса для максимальной защиты от холода и уличного шума.
  • Глухая, поворотная или поворотно-откидная створка. В конструкциях из нескольких створок, как правило, комбинируют различные типы. Например, в остеклении балконных блоков одна из двух створок обычно глухая — такое окно обходится дешевле, но экономия не создает проблем при мытье стекол и проветривании.
  • Фурнитура. Это один из наиболее дорогостоящих элементов пластикового окна, и экономить на нем мы настоятельно не рекомендуем, особенно если вы желаете установить на окно противовзломную фурнитуру. Мы используем механизмы марки Roto, широко известные надежностью и долговечностью.
  • Стеклопакет. В ассортименте представлены одно-, двух-, трехкамерные решения, а также специализированные — с повышенной шумоизоляцией, энергосберегающие, самоочищающиеся и другие.
  • Импост. Активно набирают популярность распашные пластиковые окна — за счет установленного между створками вертикального импоста конструкция приобретает повышенную прочность и не деформируется даже при частом проветривании. Горизонтальный импост широко применяется в балконных дверях, где для нижней части используется сэндвич-ПВХ, а также в качестве декоративного элемента оконной конструкции.
  • Пластиковые штапики. Необходимы для укрепления стеклопакета в профиле и лучшей тепло- и звукоизоляции.
  • Резиновые или силиконовые элементы уплотнения. Обеспечивают более плотное прилегание створки к раме, предотвращают появление сквозняка, защищают от уличного шума, а также предупреждают механический износ элементов окна от закрывания и открывания створок.

Сочетание разных элементов

Таким образом получается, что конструкция пластикового окна не имеет второстепенных деталей — каждая из них важна и незаменима. В зависимости от условий предстоящей эксплуатации и желаний заказчика те или иные элементы в устройстве пластикового окна могут обладать различными характеристиками. К примеру, стеклопакет может быть энергосберегающим, фурнитура — противовзломной, а профильная система с дополнительным армированием и повышенными теплосберегающими свойствами.

Правильное сочетание деталей по характеристикам даст возможность получить в итоге наиболее подходящий вариант конструкции пластикового окна. Есть возможность монтировать дополнительные системы: автоматический приточно-вытяжной клапан, ограничитель створки и пр.

Конструкция пластикового окна — из чего состоит, назначение элементов

Всем знакомые пластиковые окна состоят из целого ряда элементов, это профиль ПВХ, стеклопакет, фурнитура, уплотнительные контуры, штапики, водоотлив, подоконник, откосы. В итоге устройство пластикового окна получается весьма сложным.  Например, профиль из поливинилхлорида, на вид похожий на гладкий брусок (такое определение допускает ГОСТ 30673-99), скрывает внутри много сложных технических решений.

Из чего состоит пластиковое окно

Конструкция пластиковых окон

Современные оконные системы ПВХ изготавливаются по принципу конструктора, что открывает неограниченные возможности в производстве светопрозрачных конструкций любой конфигурации. Преимущества ПВХ систем хорошо известны:

  • относительно небольшой вес в сравнении с деревянными, алюминиевыми и дерево-алюминиевыми;
  • долговечность и надежность;
  • высокие потребительские свойства;
  • различные варианты открывания: поворотное, поворотно-откидное, откидное, раздвижное;
  • простота ухода;
  • доступная цена.

Споры о том, какие окна лучше, в обозримом будущем вряд ли закончатся. Каждый вид имеет свои преимущества и недостатки. Но на аргумент «специалистов», что пластик выделяет вредные вещества и утрачивает прочностные свойства при нагреве, хочется порекомендовать освежить знания по химии. Да, с ПВХ профилем это происходит, но при таких температурах, при которых любой человек давно будет вынужден покинуть помещение.

Продукция и услуги Фабрики Окон

Пластиковые окна

Новейшие пластиковые окна эффективно отражают жару и удерживают тепло в доме. Обеспечивают поступление свежего воздуха без пыли, сквозняков и уличного шума.

Установка окон

Качественный монтаж окон – гарантия их безупречной работы на протяжении 40 лет. Для установки используются специальные технологии и новейшие системы теплоизоляции.

Производство окон

Собственное современное производство, высококачественные материалы и новейшие технологии позволяют предложить лучшие оконные решения по доступной стоимости.

Остекление квартир

Большой выбор стеклопакетов и типов остекления. Клиенту доступны окна ПВХ, деревянные и алюминиевые. Все работы по остеклению проводятся по ГОСТу.

Остекление балконов и лоджий

Профессиональный монтаж. Окна не деформируются даже после 15 лет эксплуатации. Балкон надежно защищен от промерзания и плесени.

Пластиковое окно — из чего оно состоит

Конструкция пластиковых окон включает два основных элемента — профиль и стеклопакет. После измерения размеров проема специалистами на производстве изготавливается оконная коробка. В общей площади конструкции на ее долю приходится около 10%.

Рассмотрим элементы окна, состоящие из профиля выбранной камерности:

  • рама — сваренная по углам коробка, которая жестко фиксируется в проеме;
  • створки — элементы конструкции, которые позволяют часть окна открывать;
  • импост — закрепленный элемент, разделяющий коробку на части и обеспечивающий дополнительную жесткость; различают вертикальные и горизонтальные импосты.

Внутри профиля расположено несколько воздушных камер, их число варьируется от трех до шести. Различаются также ширина и толщина профиля. В основную камеру профиля при изготовлении закладывается усилительный вкладыш — армирующий профиль, который также имеет разные характеристики. От всех этих параметров во многом зависят звуко- и теплоизоляционные свойства оконной системы, а также ее прочность.

Другие важные элементы окна — стекло и уплотнительный контур. Из двух или трех стекол делают герметичный стеклопакет — светопрозрачную часть конструкции. Стеклопакеты различаются:

  • По технологии производства (сегодня применяются стандартная и «теплый край»).
  • По количеству камер: стеклопакет из двух стекол называется однокамерным, из трех — двухкамерным. Между стеклами устанавливается перфорированная алюминиевая или пластиковая рамка (спейсер), в которую закладывают влагопоглотитель, или молекулярное сито. Стеклопакет фиксируется изготовленными из доборного профиля штапиками.
  • По типам используемого стекла, которых сегодня, помимо обычных стекол разной толщины, существует множество разновидностей. Производители подбирают стекла под основную функцию стеклопакета: шумоизоляция, энергосбережение, защита от солнечных лучей.
  • По толщине. Производители выпускают стеклопакеты разной толщины, шаг составляет 2 м. В климатических условиях средних широт разумно ориентироваться на стеклопакеты толщиной 32-34 мм.

Устройство пластикового окна предусматривает установку двух или более уплотнительных контуров. Важны такие характеристики уплотнителя, как износоустойчивость и термостойкость. Изготавливают уплотнители обычно из вулканизированного каучука (резины), синтетического каучука (EPDM каучук), эластичного термопласта.

Без качественной, надежной фурнитуры не может быть хорошего пластикового окна. Под этим термином понимаются петли, на которые подвешивают створки, механизмы, с помощью которых их открывают и закрывают, ручки и многое другое. Хорошая фурнитура, такая, например, как фурнитура Titan AF, должна быть незаметна (кроме красивых ручек, конечно!) и не напоминать о себе пользователю, создавая ему проблемы.

Надеемся, нам удалось вкратце объяснить, из чего состоит окно. Заканчивая перечисление элементов оконной конструкции, надо не забыть упомянуть:

  • штульп — элемент, позволяющий плотно прикрыть створки без импоста;
  • откосы — панели из пластика, прикрывающие стены вокруг окна с трех сторон;
  • водоотлив — карниз, защищающий конструкцию от атмосферных осадков;
  • подоконник — любимое место домохозяек для размещения цветов и рассады, изготавливается, в основном, из плиты МДФ или профиля ПВХ.

Как правильно выбрать пластиковое окно

Самое верное решение — обратиться в «Фабрику Окон». Специалисты компании расскажут, из чего состоит пластиковое окно (качественное!), помогут сделать выбор, оформят заказ, изготовят и установят конструкцию. Одним словом, выполнят работу «под ключ». Быстро и надежно.

Как устроен механизм пластикового окна

Механизм открывания окон: разновидности фурнитуры для пластиковых окон

Оконный блок присутствует практически в любом помещении. Есть много разновидностей окон, однако ни один из вариантов не мог бы функционировать, не имея соответствующих вспомогательных механизмов.

Сегодня на строительном рынке представлено множество различных типов механизмов, и все они объединены общей концепцией. Это – их модульный тип. Вместе с тем всю фурнитуру подразделяют на две основные группы:

    универсальные – присутствуют в большинстве классических моделей, к примеру, механизм открывания окон, который позволяет поворачивать, откидывать створки или поворачивать-откидывать их; специальные – предназначены для конструкций, имеющих нестандартную форму, которые с их помощью раздвигаются, и створки, таким образом, могут открываться как симметрично либо с отклонением относительно центральной оси оконного блока.

Механизм открывания окон представляет собой крепление, снабженное шарнирным устройством, за счет которого створки передвигаются относительно неподвижной рамы.

Механизм открывания пластикового окна

Рассмотрим самые популярные разновидности механизмов для открывания створок.

Поворотный

Рама с таким механизмом открывается традиционным способом – в помещение. Это хорошо продуманная система, представляющая собой навесы, которые устанавливаются в фурнитурный паз в 1,3 см в вертикальной плоскости. Таковой имеется в любом стандартном оконном профиле. Такая фурнитура считается базовой для других систем открывания. Более того, она дает возможность подключить автоматику.

Величина распахивания зависит от отдельного элемента механизма – гребенки или особой конструкции ручки. Форма створок может быть любой: арочная, треугольная, квадратная, трапециевидная и другая.

Среди слабых сторон системы отметим, что открытая створка занимает место, и чем шире открыто окно, тем больше пространства оно поглощает. Подоконник в этом случае придется освободить от полезных предметов, к примеру, домашних растений.

Откидной механизм пластиковых окон

Это аналог поворотного с той лишь разницей, что навесы располагают горизонтальной, а не вертикальной плоскости. Основная функция такой конструкции – проветривание. При этом помещение защищено от проникновения извне и абсолютно безопасно для малышей.

Поворотно-откидной

Фурнитура такого типа обеспечивает функционирование окон в двух режимах – как поворотном, так и откидном. Этот вариант оптимален и надежен. Здесь сосредоточены преимущества указанных систем.

    Весь механизм замкнут по периметру. Усилие, возникшее при нажатии на ручку, передается по фурнитуре через специальные передаточные тяги. В результате приводятся в движение запорные цапфы. Когда створка поворачивается, в помещение в большом количестве поступает свежий воздух и открывается доступ к наружной части окна. Когда ее откидывают, помещение можно проветривать и при этом не бояться сильного сквозняка.

Использование такого механизма дает возможность установить оконный блок без форточки, то есть оконный проем почти целиком занимает стекло, пропуская в помещение больше света.

Современная поворотно-откидная фурнитура позволяет регулировать как степень открывания, так и прижим при закрывании. Винтовой тип поворотного механизма открывания обеспечивает такие режимы функционирования, как, скажем, микропроветривание или ограничение при раскрывании для защиты от детей.

При раскрытии створки обычным способом ручка обычно принимает горизонтальное положение, а в вертикальном положении приводится в действие функция откидывания (под углом порядка 10– 35°).

Для выполнения всех операций человеку нужна всего одна ручка, что, несомненно, свидетельствует о сложности конструкции. Но при этом она служит долго и ломается крайне редко. Еще одно важно преимущество поворотно-откидной системы, что для замены створки нет необходимости заменять весь оконный блок.

Такую систему можно встретить не только на створках стандартных прямоугольных окон, но и на окнах дизайнерской формы.

Раздвижные

Оконные конструкции этого типа рекомендованы для помещений с небольшой площадью. Створка открывается достаточно легко и совершенно не мешает предметам, расположенным на подоконнике. Несомненно это крайне удобно для площадей с ограниченным пространством, к примеру, балконов, эркеров, лоджий, однако для жилых комнат такое решение неприемлемо из-за малой теплоизоляции. Конструкция фурнитуры дает возможность также проветривать помещение. В некоторых моделях она совмещена с откидным механизмом.

Различают несколько основных типов конструкции:

Параллельно-сдвижной. При открывании оконная створка не поворачивается, а сдвигается по одной из двух направляющих рамы в плоскости окна. Прижим при этом нужно ослабить. В зависимости от производителя величина полученного зазора колеблется в пределах 100–150 мм. В момент запирания фурнитура опускает створку и смыкают специально предусмотренные для этого замковые уплотнения.

Наклонно-сдвижной. Конструктивно он напоминает обычное распашное окно из металлопластика. Направляющие для перемещения створок, монтируют с внутренней стороны основной рамы.

Ролики должны быть установлены на направляющие. Раму при открытии для начала перемещают к себе, после чего она будет свободно перемещаться вправо или влево.

После перемещения ее положение фиксируют с помощью специальной фиксирующей фурнитуры. Створку можно также наклонить и организовать проветривание помещения.

Вертикально-сдвижной. Оконный блок представляет собой две рамы, размещенные одна над другой. Они работают по следующему принципу: нижняя из них сдвигается вверх вдоль верхней и фиксируется при помощи противовесов и другого механизма. Такие конструкции особо распространены в Англии. Инновационные системы оснащаются фурнитурой, обеспечивающими поворот, а также откидывание этих рам.

Параллельно-выставляемый. При данном способе открывания створка не перемещается относительно рамы, а выставляется в параллельном направлении. Кроме того, это отличная возможность обеспечить естественное проветривание. Бесступенчато регулируемая ширина открывания имеет большую кратность циркуляции воздуха, так как одинаковый зазор, образовавшийся по периметру окна, способствует равномерному распределению свежего воздуха.

Как устроено пластиковое окно

Окно — сложная конструкция. То, насколько оно функционально, герметично и практично, будет зависеть от применения материалов

Как устроено пластиковое окно

Окно — сложная конструкция. То, насколько оно функционально, герметично и практично, будет зависеть от применения материалов. Поэтому конструкция и деревянных окон со стеклопакетами, и пластиковых значима в каждом случае. Правильный ее выбор поможет подобрать изделие, оптимально подходящее для решения поставленных задач. Количество воздушных прослоек, состав стеклопакета, разновидность используемого газа и другие характеристики в разных случаях дадут более или менее прочное изделие, защищенное от трещин при перепадах температур, лучше или хуже сохраняющее тепло в комнате.

Устройство окна в целом

Ключевых элементов изделия насчитывается четыре:

  • рама;
  • стеклопакет;
  • створки;
  • механизмы, относящиеся к фурнитуре.

Первый — неподвижная комплектующая, образованная из профилей. Конструкция окна в этой зоне обычно насчитывает различные их виды. Это может быть армирующий, придающий раме жесткость, и непосредственно рамный, основной. Из створочного изготавливают открывающиеся элементы. Для деления на части используется профиль импост. Еще один — штапик — фиксирует «стеклянный пакет». Конструкция профиля пластиковых окон этого типа представляет собой рейку из ПВХ или стеклокомпозита.

Устройство стеклопакета в общем — это герметично скрепленные стекла. Створки представляют собой открывающуюся часть. Из фурнитуры всегда присутствуют ручки и запорные механизмы. На раме также могут быть шпингалеты.

Кроме того, в структуре окна можно увидеть следующие элементы:

  • отлив — профиль, устанавливающийся снаружи;
  • откос — профиль, которым отделывают поверхности проема окна по бокам;
  • резиновый уплотнитель — прокладка, обеспечивающая высокий показатель герметичности окон.

Все элементы важны. Так, принцип работы стеклопакета как открывающейся-закрывающейся конструкции обеспечивается за счет створок.

Уплотнили и другие герметизирующие элементы препятствуют потере тепла. А отлив необходим для отвода дождевой и талой снежной воды.

Как устроен стеклопакет

Самая крупная часть окна — стеклопакет. Это бесцветный элемент, состоящий из нескольких соединенных с рамой стекол. Конструкция стеклопакета зависит от его типа — в частности, количества камер — воздушных прослоек. Двухкамерный представляет две такие «зоны» и три стекла. Конструкция однокамерного стеклопакета характеризуется меньшим количеством элементов. Это всего одна воздушная прослойка и два стекла.

В целом схема стеклопакета предусматривает наличие пяти элементов:

  • стекла;
  • воздушная камера;
  • планка из алюминия;
  • влагопоглощающий слой;
  • герметизация;

Возможны дополнительные элементы на стеклянных поверхностях. Строение стеклопакета может быть направлено на решение конкретных особых задач. Стекла в данном случае, как правило, имеют обработку, придающую им определенные свойства.

Если смотреть стеклопакет в разрезе, то не все внесенные изменения можно увидеть. Это может быть либо тонкая пленка по всей длине, обеспечивающая, например, тонировку или взрывобезопасность, либо специальное покрытие, как в случае с энергосберегающим изделием. Конструкции стеклопакетов, рассматриваемые детально, могут различаться в разных случаях. Окна из пластика представлены в многообразии вариантов. Помимо различного количества камер и покрытия поверхности в «пакете», могут быть разные толщина стекол, расстояние между ними, тип газа, распорной рамки.

Устройство окна

Для производства пластиковых окон используется синтетический полимер поливинилхлорид, сокращённо — ПВХ. Поэтому пластиковые окна часто называют ПВХ-окнами. Основной элемент любого окна — это рама (каркас). Для изготовления рамы используется специальный элемент из поливинилхлорида — профиль. Проще говоря, профиль — это литая пластиковая конструкция в виде хлыста, разрезаемого на части нужных размеров (заготовки для рамы), которые затем герметично спаиваются между собой, образуя каркас окна.

Существует несколько типов оконного профиля, различающихся конфигурацией и предназначением. На следующем рисунке представлены три основных типа профиля: рамный, створочный и импостный.

Чтобы собрать каркас для створки, используют створочный профиль. Коробку окна (раму) собирают из рамного профиля. Ещё один часто используемый вид профиля импостный применяется для изготовления импостов — перегородок (горизонтальных или вертикальных), разделяющих окно на несколько частей:

Пластиковое окно с двумя створками может быть и без импоста, т.е. без статичной перегородки посередине рамы. В этом случае по переднему краю одной из створок вместо створочного профиля устанавливается штульп — аналог импостного профиля, оборудованный дополнительными элементами для примыкания створок и запирания. На штульповой створке ручка не устанавливается, поэтому её невозможно открыть, предварительно не открыв вторую створку — ту, на которой стоит ручка.

Конструкция окна

  • Основой окна, как уже было сказано, является рама .
  • Рама стандартного окна разделена по вертикали на 2 части с помощью импоста .
  • Одна половина окна часто (но не обязательно) делается глухой , т.е. не открывающейся. В неё устанавливается стеклопакет . Пакет закрепляется в раме штапиками . Стеклопакет состоит из двух или трёх стёкол толщиной 4 мм, между которыми по контуру проложены алюминиевые или пластиковые рамки. Торцы стеклопакета промазаны герметиком, обеспечивающим полную герметичность конструкции.
  • Вторая часть окна в большинстве случаев делается открывающейся. На неё навешивается створка . Внешне створка напоминает самостоятельное глухое пластиковое окно. Она также имеет собственную раму, только собранную из рамного профиля. В раме установлен стеклопакет той же толщины, что и в глухой части окна, но с несколько меньшими габаритами.
  • На створке в специальном фурнитурном пазу крепится запорный механизм — фурнитура . Это набор универсальных стальных элементов для открывания/закрывания створки в оконной коробке в разных режимах (самые распространённые режимы — поворотный и поворотно-откидной). К фурнитуре относятся: петли (верхняя и нижняя), ручка и многоэлементный запорный механизм. Часть элементов устанавливается на импост и в створочную часть рамы. Все элементы фурнитуры, кроме ручки, устанавливаются и регулируются заводом-изготовителем.
  • На раме, створке, импосте и штапиках установлены резиновые уплотнители , обеспечивающие герметичность окна.
  • На нижнем профиле рамы и створки с уличной стороны имеются дренажные отверстия, проделанные в наружной камере. Они необходимы для вывода наружу конденсата из полости между профилем и стеклопакетом, образующегося из-за разности температур на улице и в помещении.

Оконная фурнитура

О фурнитуре следует рассказать подробней, так как этот механизм, пожалуй, самый сложный элемент в конструкции пластикового окна. Чтобы обеспечить правильную и надёжную работу фурнитуры, рассмотрим её устройство и принцип работы.

Существует несколько видов фурнитуры от разных производителей (MACO, ROTO, SIEGENIA и др.), но все они объединены общим принципом работы и универсальны в том плане, что могут быть установлены на любой тип оконного профиля. Ниже на примере поворотно-откидной фурнитуры MACO детально изображены все элементы фурнитуры (красным шрифтом подписаны элементы, устанавливаемые на створке, зелёным — на раме). Элементы расположены в том порядке, в котором они были бы установлены на створке с правым открыванием (правая створка — это створка, открывающаяся на правую сторону, если смотреть на неё со стороны помещения).

Основой этого сложного, на первый взгляд, механизма являются две стальные пластины, расположенные по контуру створки в специальном фурнитурном пазу. Наружная пластина является статичной (неподвижной), а внутренняя ( передающая шина ) — перемещаемой вдоль наружной. На каждую сторону створки устанавливается по одному элементу, в основе которых лежат именно эти две пластины. По переднему краю (сторона ручки) установлен механизм основной запор , по верхнему — ножницы , по петлевой и по нижней сторонам — средний запор . Между основным запором и ножницами имеется связующий элемент — угловая передача , в которой передающая шина выполнена в виде гибкой стальной пластины. Средний запор (как боковой, так и нижний) имеют собственную встроенную угловую передачу.

Принцип работы фурнитуры состоит в следующем: при поворачивании ручки приводится в движение внутренняя стальная пластина — передающая шина. На ней в определённых местах имеется несколько выступающих наружу элементов — цапф , предназначенных для запирания створки. Когда мы поворачиваем ручку вниз, цапфы задвигаются за ответные планки , установленные напротив на раме и импосте. На рисунке ниже изображена цапфа, заведённая за ответную планку: При этом створка плотно притягивается к раме, то есть закрывается (ручка вниз — положение «закрыто»). Если сейчас повернуть ручку обратно на 90°, цапфы выйдут из-под ответных планок и створка откроется (ручка горизонтально — положение «открыто»). Далее, если повернуть ручку вверх, фурнитура переключится в режим проветривания — низ створки войдёт в зацепление с рамой, а верх откинется (ручка вверх — положение «проветривание»). В это время все цапфы, кроме самой нижней (на стороне ручки), отодвигаются от ответных планок, т.е. остаются свободными.

Нижняя (угловая) цапфа, если приглядеться, на самом деле состоит из двух цапф (вторая меньшего размера) на одном основании. Её точное название — подпружиненный откидной запор — на рисунке ниже обведён красным кружком:

На импосте напротив откидного запора установлена специальная откидная запорная планка (см. фото ниже), которая захватывает цапфы запора как при закрывании, так и при переводе в режим проветривания. Это необходимо, чтобы в режиме проветривания низ створки держался за раму обоими углами.

Цапфы можно вращать вокруг их оси с помощью плоскогубцев (только аккуратно, чтобы не царапать покрытие). Таким образом регулируется степень прижима створки при запирании. Дело в том, что цапфы поворотно-откидной фурнитуры MACO Multi-Trend имеют овальную форму. Если поставить овал вертикально, прижим уменьшится (летний вариант), а если повернуть овал горизонтально, прижим станет максимальным (зимний вариант). На других типах фурнитуры подобная регулировка осуществляется либо вращением эксцентрика в центре цапфы (шестигранным ключом), либо вращением эксцентрика в центре ответных планок.

Самый оригинальный механизм фурнитуры находится в верхней части створки. Это ножницы — элемент, в работе действительно напоминающий обычные ножницы. Механизм ножниц имеет два основных рабочих положения. В закрытом или открытом положении створки, т.е. когда она не откинута на проветривание, обе планки ножниц сложены в одну линию вдоль края створки. При переключении в режим проветривания (ручка вверх) верхняя и нижняя планки расцепляются и ножницы раздвигаются (это положение показано на рисунке справа). При этом верхняя (отделившаяся) планка через петлю-уголок, прикреплённый к её концу (на рисунке для наглядности он отсоединён), остаётся связанной с верхней петлёй рамы и удерживает створку в откинутом состоянии.

Существует ещё одно рабочее положение ножниц — так называемое микропроветривание, когда створка откидывается совсем немного, что полезно зимой. Для включения этого режима ручка ставится вверх не вертикально, а под 45°.

Чтобы при переводе створки в режим проветривания откидной запор (нижний угол) вошёл в зацепление с запорной планкой на импосте, а не проскочил мимо, ручку нужно поворачивать, предварительно прижав створку к раме. От случайной ошибки фурнитура защищена устройством блокировки, не позволяющим вращать ручку, пока створка на прижата к окну. Эту задачу выполняет специальный рычажок, расположенный рядом с ручкой — микролифт (показан на рисунке справа). Вторая его функция — защита створки от провисания, чем обусловлено второе его название — микролифт-приподниматель. Дело в том, что при запирании створки цапфы двигаются вверх (имеется в виду сторона ручки), и испытывают встречное сопротивление ответных планок, чем соответственно отталкивают саму створку вниз, заставляя её постепенно провисать. Правильно отрегулированный по высоте микролифт мягко упирается в ответную планку приподнимателя на импосте (см. рисунок), не давая створке испытывать «перегрузки» при закрывании.

Принцип действия оконной фурнитуры

Принцип действия фурнитуры поворотно-откидного окна можно пояснить при помощи схемы, представленной на рис. 10

При этом следует отметить, что основные элементы фурнитуры, находящиеся на створке

(поворотно-откидной запор 1, угловой переключатель 2, угловой переключатель поворотно-откидной 14, угловой переключатель от ножниц 15, ножницы на створке 3, средние запоры 5), состоят из неподвижной и подвижной шин.

Неподвижная шина этих элементов крепится к створке, а подвижные шины связаны между собой.

Поэтому при повороте ручки 13, которая приводит в движение подвижную шину поворотно-откидного запора 1, начинают перемещаться подвижные шины всех элементов фурнитуры, расположенных на створке: углового переключателя 2, углового переключателя поворотно-откидного 14, угловой переключателя от ножниц 15, ножниц на створке 3 и средних запоров 5 .

На подвижных шинах рассматриваемых элементов закреплены цапфы 11. Таким образом, поворот ручки 13 приводит к тому, что перемещаются все цапфы 11.

Напротив этих цапф на раме расположены ответные планки 9 (см также рис. 11).

При повороте ручки 13 в положение «закрыто» цапфы перемещаются так, что заходят в пазы расположенных на раме ответных планок 9 (рис. 10, 11), обеспечивая прижим створки окна к раме по всему периметру.

При повороте ручки 13 в положение «открыто» или «откинуто» цапфы перемещаются таким образом, что выходят из соответствующих пазов ответных планок (рис. 10, 11) и створка освобождается для открывания или откидывания.

Если ручка 13 находится в положении «открыто», то ножницы на створке и на раме удерживаются специальной цапфой в закрытом положении. При этом верхняя и нижняя петли действуют, как поворотные и створку можно открывать относительно вертикальной оси.

Если ручка 13 находится в положении «откинуто», то специальная цапфа на ножницах перемещается так, что ножницы на створке и раме открываются (рис. 10) и створка может поворачиваться во-круг горизонтальной оси.

Горизонтальная ось вращения образуется нижними петлями 7, 8 и цапфой поворотно-откидного запора, которая упирается в паз ответной поворотно-откидной планки 10.

Блокировщик откидывания 12 необходим для того, чтобы в открытом положении створки нельзя было повернуть ручку 13 в положение «откинуто», т.к. при этом ножницы откроются и створка останется только на нижней петле 7,8.

Устройство пластиковых окон: виды и основные элементы

На протяжении всей истории строительства окна имели различную конструкцию, от проемов, закрывающихся ставнями, до современных сложных систем.

В древнем мире окна практически не использовались, в стенах делали лишь небольшие прорези, а дневной свет проникал только на мужскую половину жилья. Переворотом в оконном деле стало изобретение стекла. Но очень долго такие окна были доступны только людям с большим достатком.

Чем только не закрывались оконные проемы: слюдой, кожей, ставнями. Только когда в 19 веке производство стекла было поставлено на поток, появились окна в современном понимании. Конструкция постоянно улучшалась и модернизировалась. Результатом стали пластиковые оконные системы, использующиеся сегодня.

Из чего состоит современное окно, и в чем секрет их устройства?

Основные элементы окон

Накопленный за многие сотни лет опыт был воплощен в современном оконном пакете. Каждый отдельный элемент выполняет свою функцию в общей системе, а в целом они представляют собой современную конструкцию. Устройство металлопластикового окна следующее.

устройство пвх окна

  • Рама. Это основной несущий элемент всей системы. На нее закрепляют в дальнейшем стеклопакет и фурнитуру. Также одна из основных функций принимать на себя все основные нагрузки. Современные рамы собирают на основе металлического профиля, что дает огромный запас прочности оконной системе.
  • Стеклопакет. Данная часть окна обеспечивает проникновение дневного света, и достаточный уровень теплоизоляции. В своей конструкции это действительно пакет стекол собранный в единую систему.
  • Фурнитура. Все отдельные детали системы, которые обеспечивают бесперебойную функциональность всего окна. Сюда относятся различные ручки, петли, штифты и прочие элементы.
  • Створки. Обязательный элемент открывающегося окна. Представляет собой как бы систему в системе. Имеет свою собственную раму, в которую вмонтирован стеклопакет. Открывание и запирание происходит за счет фурнитуры (петель).

Для связки и обеспечения нормального функционирования этих составляющих также используются: импосты, штульпы, штапики, уплотнители, подоконники и отливы.

Состав пластикового окна должен быть качественным иначе быстрый износ приводит обычно к порче всей системы. Какие особенности этих комплектующих?

Конструкция рамы

Основа основ всего современного окна изготавливается на каркасе, состоящем из металлопластикового профиля. От его качества будет зависеть вся дальнейшая эксплуатация оконной системы.

Главной характеристикой профиля является его монтажная глубина. Ее показатель может отличаться от 58 миллиметров до 70. Для больших окон могут использоваться профили глубиной 130 мм.

Качественный металлический каркас должен иметь толщину стенки не менее 1,2 миллиметра и 2 мм для больших конструкций. Жесткость обеспечивается за счет наличия камер, которые располагаются на всю длину. Их количество колеблется от двух до восьми.

Камерность профилей в пластиковых окнах.

Не стоит путать количество камер профиля и собственно окна. Количество камер в системе, это показатель стеклопакета.

Иногда некоторые производители обозначают то, что множество камер в профиле улучшают теплоизоляцию. Это не так, показатель тепло сбережения зависит от качества самого пластика рамы. Стенки из ПВХ должны быть не менее 3 миллиметров.

Также важным элементом рамы являются дренажные отверстия, сделанные внизу для отведения влаги. Их обычно прикрывают специальными «слезниками».

Главное что стоит помнить при выборе и заказе окна, это обязательное наличие металлического армирования, и хорошее качество ПВХ стенок. А это в свою очередь зависит от того как делают пластиковые окна производители и с каких материалов.

Устройство стеклопакета

Основной показатель стеклопакета это количество камер от одной и более. Именно от этого будет зависеть теплоизоляция окна.

Конструктивно стеклопакет состоит из стекол и дистанционных планок. Камеры обязательно герметичны, что обеспечивается за счет откачки воздуха и нанесения герметика.

Обычно для жилых комнат используются двухкамерные и более окна.

камеры стеклопакета

Множество камер обеспечивают несколько стекол разделенных дистанционными планками. В двухкамерных  их должно быть три.

При заказе оконных систем проверить количество камер можно следующим образом. Возле стекла нужно поджечь спичку или зажигалку, каждое из стекол даст свое отображение огонька. Также этим способом проверяется наличие энергосберегающего газа в камерах. Отражение огня будет иметь синеватый оттенок.

Стекла производят в различных вариациях: тонированные, противоударные, зеркальные, самомоющиеся и другие. Как правило, они кварцевые и толщиной в несколько миллиметров.

Между стеклами укладываются дистанционные планки для обеспечения зазора.

Виды стеклопакетов

Однокамерные стеклопакеты, состоят с двух стекол (толщина 4 миллиметра), с шириной камеры в 16 мм. Такой вид подходит для нежилых помещений, или же монтажа на балконе.

Двухкамерные, имеют три стекла с двумя камерами между ними шириной до 32 мм. Такой стеклопакет за счет герметизации и в сочетании с энергосберегающей технологией имеет отличные показатели по тепло- и звукоизоляции.

Энергосберегающие типы подразумевают изготовление, при котором применяют специальное стекло, работающее по принципу теплоотражателя. Показатель сбережения тепла намного выше, чем у обычного стеклопакета.

Противоударный вид представляет собой стекло по принципу автомобильного. Он очень прочный, а при разбитии осколки держаться на пленке.

Шумоизоляционные стеклопакеты за счет дополнительной пленки снижают уровень шума с улицы.

шумоизоляционные стеклопакеты

В зависимости от того какой из типов будет выбран для установки формируется цена всего окна. Но, не стоит переплачивать при выборе. Некоторые свойства попросту не понадобятся в определенных условиях.

Фурнитура

К фурнитуре относятся все элементы и механизмы, которые соединяют основные комплектующие и обеспечивают их бесперебойную эксплуатацию. Главными и обязательными деталями являются ручки с замками запирания, и петли. Также сюда относятся уплотнители и штапики для закрепления стеклопакета в раме.

Замок должен быть качественным и переводить створку окна в разные положения (проветривание, открывание). Вся работа обеспечивается за счет специальных пластин. Они, имея цапфы, переводят створку из одного положения в другое, и не позволяют отжать окно с улицы.

Ручка прочная составляющая системы закрывания и имеет несколько положений в соответствии выбранного режима окна.

Штапики, изготавливают из пластика с специальными выступами для надежной фиксации в раме. За счет этих планок в оконную систему закрепляется стеклопакет.

Уплотнители производятся из резины. Их главное назначение это плотное закрытие оконных створок, за счет чего достигается отличная теплоизоляция помещения.

Другие элементы окна

Строение пластикового окна имеет в своем составе и другие дополнительные детали.

конструкция пвх окон

Импост, обеспечивает объединение в одну систему нескольких секций окна. За счет него все створки соединяются в единый механизм.

Штульпы используют для соединения нескольких створок между собой.

Подоконник, также является частью окна. Он закрепляется непосредственно под раму. В его функцию входит обеспечение правильной циркуляции воздуха, и отведения лишней влаги.

Отливы, это уличные элементы, которые отводят воду от окна и обеспечивают дополнительную защиту оконного проема. Их монтаж происходит за счет зацепа отлива в специальный паз под рамой.

Откосы, не входят в непосредственную конструкцию окна, но, тем не менее, будут важной деталью в работе всей системы. Их обязанность это защита монтажного зазора от воздействия внешней среды. Также за счет откосов обустраивается дополнительная теплоизоляция помещения.

Устройство пластикового окна это результат накопленного на протяжении многих лет опыта. Это сложная система, и не взирая на заявки рекламщиков, она требует тщательного ухода профилактических осмотров с дальнейшим обслуживанием.

Устройство пластикового окна: особенности, схема и механизмы

В этой статье будет рассмотрено устройство пластикового окна. Следует отметить, что классическое строение современных окон не находится в зависимости от материала их изготовления.

Устройство пластикового окна

Конструкция окон из ПВХ

Каково же устройство пластикового окна?

В его состав входят:

  • Рама. Она является главным элементом и монтируется в оконном проеме строения. На нее осуществляется крепление фурнитуры и створок.
  • Створка. Деталь является подвижной частью, так как может открываться.
  • Фурнитура. В нее входят механизмы запора, которые фиксируют створки и управляют ими.
  • Стеклопакет. Он отличается герметичностью. В него включается несколько стекол, которые скреплены по периметру посредством специальных разделителей.

Строение профилей

Устройство пластикового окна обладает сложной конфигурацией. От его качества зависит качество самой оконной рамы. Профиль характеризует монтажная глубина. Показатель ее систематизирован, и многие фирмы производят окна с глубиной в 5.8, 6 или 7 см. Встречаются модели и толще. Их монтажная глубина достигает 13 см. Они предназначены для широких и больших стеклопакетов.

Также профили отличаются количеством внутренних камер. Камерой называют пустую, вытянутую вдоль профиля полость. В зависимости от их количества профили подразделяют на двух-, трех-, четырехкамерные и т. д. Обычно фирмы, занимающиеся установкой окон из пластика, представляют клиенту устройство пластикового окна в разрезе. Это дает возможность покупателю рассмотреть внутреннее строение изделия в деталях.

Устройство пластикового окна в разрезе

Иногда внутрь профиля вмонтирована не полая камера. В ней содержится армирующий материал. Чем больше камер в профиле, тем выше качество изделия. Объясняется это тем, что многокамерные окна обладают высоким уровнем теплоизоляции. На отечественном рынке высоким спросом пользуются конструкции с тремя камерами. Конфигурация эта не отличается сложностью.

Из чего изготовлены профили окон из пластика?

Пластиковые окна делаются из разных материалов. Название ПВХ (поливинилхлорид) мы встречаем чаще всего. Но производители могут применять как первичное, так и вторичное сырье, а также использовать разнородный состав. При покупке лучше обращать внимание на известные фирмы по выпуску пластиковых окон. Они используют первичный материал, который отличается экологической чистотой. Такие профили имеют высокую стоимость. Вторичное сырье содержит вредные для здоровья примеси. Иногда в состав добавляются тяжелые ядовитые металлы.

Стеклопакеты

Устройство стеклопакета пластикового окна отличается герметичностью. Эту конструкцию разобрать невозможно. Сборка проводится на заводе. Стеклопакет окон ПВХ, как правило, содержит в себе два или три стекла, склеенные между собой по периметру. Между ними вставлен специальный вкладыш. Внутри конструкции содержится вещество, поглощающее влагу из закачанного внутрь воздуха или инертного газа. Производители наполняют стеклопакет воздухом, подвергшимся тщательной очистке, или же аргоном. Таким образом, внутри конструкции присутствует сухой и чистый газ.

В случае потери герметичности в стеклопакет проникнет влага, что вызовет конденсат. Газ будет обладать повышенной теплопроводностью, и конструкция перестанет выполнять свою функцию. Надо отметить, что сухость воздуха обеспечивает высокий уровень теплоизоляции. К примеру, пенопласт относят к теплоизоляционным материалам, потому что он снабжен мелкими порами и полостями, содержащими воздух. Нормой для теплоизоляции окон считается расстояние в 16 мм между стеклами. При увеличении этого показателя теплопроводность возрастает.

устройство пластиковых окон фурнитура

Как и профиль, стеклопакет может содержать разное количество камер. Если в него включено два стекла, то он обладает одной камерой, а если три, то он будет двухкамерным. Как правило, в жилых помещениях монтируют двухкамерные конструкции. Они обладают стандартной монтажной глубиной в 24 мм. При этом показатель толщины стекол составляет 4 мм, а расстояние между стеклами – 16 мм. Такая конфигурация способна снизить шум на 34 дБ.

Фурнитура для окон из пластика

Приступим к рассмотрению того, что делает функциональным устройство пластиковых окон. Фурнитура осуществляет управление рамой. Следует отметить, что ее механизм отличается сложностью.

Как функционирует устройство замка пластикового окна?

Части конфигурации устанавливаются по внутреннему периметру створки окна. Вступая во взаимодействие, они обеспечивают различное положение оконной рамы. При этом их работу отличает четкость. Запорное устройство пластиковых окон обладает большим количеством регулировок. К примеру, положение створки может изменяться не только по высоте, но и по горизонтали и диагонали. Провисания можно избежать, применив микролифт, установленный под створкой, а также с помощью других регулировок.

Устройство механизма пластиковых окон содержит две пластины из стали. Они расположены в специально предназначенном для них пазу, проходящем вдоль всего профиля. Внутреннюю пластину называют передающей шиной. Именно она приводится в движение при повороте ручки.

Передающая шина содержит цапфы. Это и есть элементы запора, удерживающие створку в заданном положении. Как только поворачивается ручка, цапфы попадают в определенные планки на створке, расположенной с другой стороны. Рама плотно удерживается в закрытом положении. При движении ручки вверх закрываются цапфы, расположенные снизу. Поэтому створку легко установить на режим проветривания. В верхней части окна распложен еще один элемент фурнитуры, получивший название «ножницы». Он дает возможность чуточку приоткрыть окно.

Как правило, экономный класс изделия обладает стандартным набором опций. Вы можете установить базовый пакет с минимальным количеством возможностей или же выбрать многофункциональную модель. Тут все зависит от финансовых возможностей и вкуса.

Запорное устройство пластиковых окон

Как правило, дополнительные опции обеспечивают:

  • защиту детей;
  • предохранение от отжимания створки;
  • проветривание помещения;
  • фиксацию створок в разных положениях;
  • наличие внешних ручек и т. д.

Также предлагается фурнитура против взлома, которая обладает повышенной прочностью и может служить надежной защитой. Она оснащена запирающимися ручками.

Как любой механизм, выйти из строя может и это устройство, и ремонт пластиковых окон в этом случае неизбежен. Не советуется производить починку самостоятельно. Необходимо обратиться к специалисту.

Срок службы фурнитуры можно увеличить, если своевременно производить техническое обслуживание окон: смазывать их и чистить механизмы.

Монтаж откосов окон

При установке новых конструкций рекомендуется обратить внимание на устройство откосов пластиковых окон. Ошибки при выборе этого элемента могут привести к образованию конденсата на стеклах или же их промерзанию. Самым оптимальным вариантом считается установка откосов из ПВХ.

Такое устройство обладает следующими плюсами:

  • отличается экологической чистотой и не требуют специального ухода;
  • цвет может быть выбран по вкусу;
  • поверхность ПВХ легко чистится, на ней не остаются разводы от моющих средств;
  • пластиковый откос обладает длительным сроком службы.
Устройство и ремонт пластиковых окон

В строительной практике применяется несколько способов монтажа конструкций. Широкое распространение получили три:

Рулонные шторы на пластиковые окна

Шторы в рулонах обладают высокой функциональностью. Они придают квартире неповторимый стиль и способствуют созданию уюта. Именно поэтому такие изделия пользуются большим спросом.

Особенности открытого метода крепления штор

Данный метод фиксации дает возможность закреплять шторы как над оконным проемом, так и в нем. Система, как правило, монтируется на окна, но существуют и многоцелевые механизмы.

Открытые крепления для штор имеют разновидности:

  • Крепление мини-системы. Оно подходит для створок и рам.
  • Стандартный тип, который монтируется над проемом окна.
  • Мансардный вид. Он рассчитан для окон сложной конфигурации.
Устройство откосов пластиковых окон

Несмотря на то что типов много, принцип работы механизмов одинаков. Штора наматывается на вал, закрепленный между держателями. Управление занавесками производится посредством цепочки или механизма на пружине. Во втором случае держатель монтируется на планке, расположенной внизу. Штора оттягивается вниз и фиксируется на уровне, обеспечивающем нужное затемнение жилого помещения.

Зачастую для фиксации устройства применяются направляющие с зацепом. Также используют двухсторонний скотч для монтажа. Он имеет свой минус, который заключается в том, что клеевой слой начинает плавиться во время жары. Используются и вешалки. Но они подходят не для всех рам. Унифицированным способом считается крепление штор посредством шурупов и саморезов. Диаметр вала находится в зависимости от ширины полотна. Для габаритных штор в рулонах требуются крепкие планки. В противном случае система может подвергнуться деформации или поломке.

Крепление штор закрытого типа

Несколько лет назад считалось, что закрытый тип крепления применим только к окнам из пластика. На самом деле такое устройство для штор на пластиковые окна применяется и в конструкциях из дерева и алюминия. Система обладает разными размерами, но это не влияет на привлекательность и функциональность. Основным отличием этой конструкции является присутствие короба. Эта деталь содержит боковые заглушки и придает конфигурации аккуратный вид.

Важную роль играет размер короба. Установка рулонных штор с мини-системой на пластиковые окна не препятствует закрыванию и открыванию створок. При использовании тяжелых рулонных штор необходимо применение крупного короба и крепкого вала. Такие механизмы не всегда помещаются над проемом, особенно если окно расположено высоко. В этом случае монтаж системы осуществляется на потолок. От направляющих в этом случае отказываются. Если есть возможность, то их рекомендовано установить. Устройства будут препятствовать деформации полотна штор, помогут избежать смещения, обеспечат системе нужное движение.

Как крепить штору на створку окна?

При креплении шторы необходимо обратить внимание на диаметр вала и длину кронштейнов. Чем длиннее деталь, тем больший объем намотки она обеспечит. Поэтому при выборе штор из рыхлого или плотного материала следует употреблять длинные кронштейны. Рулонные механизмы работают бесшумно. Появление сильных звуков свидетельствует о том, что конструкция имеет дефект или неправильно собрана.

Устройство для штор на пластиковые окна

За последнее время в области рулонных штор появилось множество новых решений. Производители предлагают конструкцию, в которой короба крепятся с тем учетом, чтобы они двигались вместе со шторой. Это дает возможность управлять механизмом в двух направлениях. Существуют и временные конфигурации на специальных планках. Их крепление осуществляется посредством скотча. Они дают возможность передвигать систему в случае надобности.

Такая конструкция применяется для декора загородных домов. В разнообразии видов систем помогут разобраться только специалисты. Перед началом сложной работы рекомендуется обсудить все вопросы с профессионалом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
