Короба кабельные пластиковые размеры: размеры, виды, монтаж. Пластиковый короб для проводов

размеры, виды, монтаж. Пластиковый короб для проводов

Содержание

Применение пластиковых коробов

Чаще всего в быту используются именно пластиковые каналы. Они имеют следующие положительные качества:

• Низкая стоимость. Связана с невысокой ценой самого материала изготовления – пластика, и простотой производственного процесса.
• Массовость производства пластмассовых изделий благодаря развитости современных технологий.
• Стойкость к негативному влиянию влаги, огня, кислот, грибков, плесени.
• Устойчив к механическим воздействиям.
• Непроводимость электрического тока.
• Возможность применения в условиях повышенной влажности.
• Простота подключения и протяжки проводов.
• Не требуется специальный инструмент.
• Широкий ассортимент цветов, благодаря чему короб может органично вписаться в цветное оформление комнаты.

Несмотря на большой выбор цветовой гаммы, следует понимать, что короб пластиковый все равно будет заметен на стене. По этой причине также заранее нужно продумать, как прокладывать пластиковые короба для электропроводки, чтобы они не испортили внешний вид помещения.

Как правильно выбрать пластиковый короб

Определяющий фактор, который ложится в правильный выбор – это размер короба. По сути, многое будет зависеть от количества проводов, которые будут укладываться в него. Плюс небольшой запас пространства. Поэтому магистральные короба (от разветкоробок до ответвлений) должны быть большего размера, а идущие к розеткам или выключателям меньшего.

Далее, необходимо определиться с количеством пластиковых элементов. Здесь все будет зависеть от длины электрической разводки с учетом, что сам короб имеет стандартную длину 2 м. Кстати, в магазинах он так и продается без подрезки. Для того чтобы не ошибиться с количеством, необходимо к расчетной длине проводки прибавить 20%.

Основные размеры кабель-каналов

Кабель-канал используется и как декоративный элемент, который должен вписаться в дизайн интерьера помещения. Скажем так, что в основном этот материал выпускается белого цвета, поэтому здесь присутствует достаточно широкий ассортимент. С моделями «под дерево» ассортимент минимальный. Хотя именно «под дерево» отличается презентабельным внешним видом, который можно вписать в практически любой интерьер.

Некоторые производители пластиковых коробов под электрическую проводку предлагают, как дополнение, некоторые декоративные элементы: заглушки, угловые переходники, тройники, углы (внутренние и внешние). Поэтому совет – приобретать кабель-каналы с декоративной фурнитурой, которая его облагораживает. Фурнитура «под дерево» также выпускается.

При покупке необходимо обращать внимание на качество изделия. И если неровные торцы – это небольшая проблема, которую можно скрыть заглушками, то низкое качество замкового соединения панели и крышки – эта проблема номер один, которая встречается достаточно часто. То есть, в процессе эксплуатации крышка все время отпадает или, наоборот, ее очень сложно установить на нижней монтажной панели.

Декоративный пластиковый короб под дерево.

Хорошего качества изделие должно закрываться крышкой вручную без постукивания. Но самое интересное – это момент, когда задняя часть короба установлена, кабели проложены, а крышка не закрывается или выпадает после установки. Здесь самое важное не переусердствовать. Многие монтажники начинают стучать руками или киянкой по крышке, после чего не только она, но и сам короб трескается и разваливается на глазах. Так что совет – приобретайте короба для соединения проводов от известных фирм-производителей.

Установка пластиковых коробов – это не только правильный их выбор, это правильный выбор распаячных коробок, как по размеру, так и по цвету. Все должно гармонировать. Особое внимание отверстиям в распаячных коробках, куда будут вставляться короба под разводку.

Плинтусные короба для прокладки кабеля.

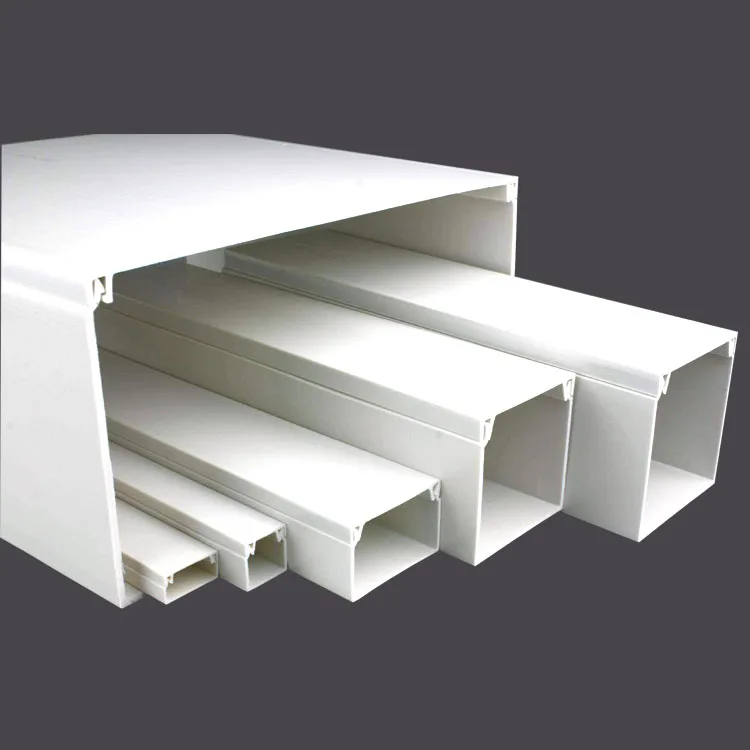

Размеры пластикового короба для проводки

Пластиковые короба для электропроводки различаются длиной, шириной и толщиной. Согласно 8 разделу «Размеры» ГОСТ Р МЭК 61084-1-2007 «Системы кабельных и специальных кабельных коробов для электрических установок» рекомендовано изготавливать прямые секции кабель-каналов с длиной, которая выбирается из размерного ряда с приращением 0,5 м. Минимальная длина секции должна составлять 2 м.

Также в этом разделе указывается то, что производитель обязательно должен указывать значение площади поперечного сечения (в мм²) внутри короба, то есть полезной площади, которую можно использовать при монтаже кабеля. Ширина короба зависит от количества проводов, которые можно разместить внутри, а также от назначения самого изделия.

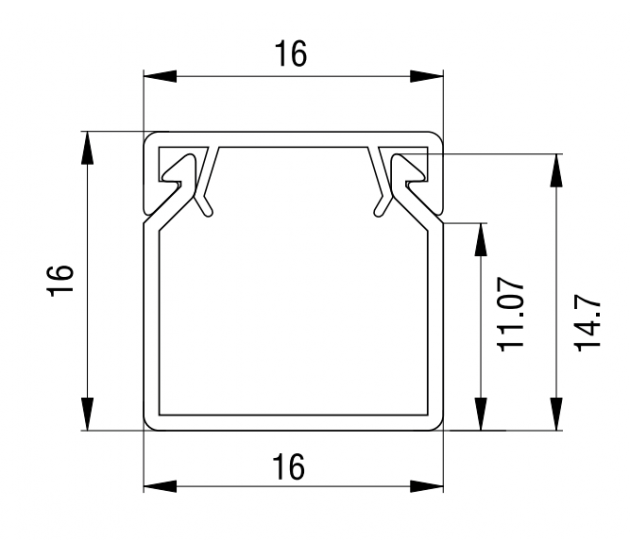

Размеры электромонтажных кабель-каналов в сечении

Мини-каналы выпускаются промышленностью с такими типовыми размерами в сечении:

• 10х10мм;
• 10х12мм;
• 12х12мм;
• 12х16мм;
• 16х16мм;
• 16х20мм;
• 20х20мм;
• 20х25мм;
• 25х25мм;
• 25х40мм;
• 40х40мм;
• 40х60мм;
• 60х80мм.

Лотки этого типа рассчитаны на размещение одного или двух проводов.

Напольные короба производятся сечением:

• 160х65мм;
• 50х12мм;
• 92х20мм;
• 75х17мм.

Магистральные пластиковые короба для электропроводки имеют следующие типовые размеры в сечении:

• 20х10мм;
• 30х10мм;
• 40х25мм;
• 25х25мм;
• 40х40мм;
• 40х16мм;
• 80х60мм;
• 100х60мм.

Для плинтусного типа размер определяется шириной крышки (диагональной стенки) и обычно изготавливается 50 или 70 мм. Также можно встретить размеры плинтусов с кабель-каналами, которые даются по значениям высоты и ширины основы. В этом случае наиболее востребованными являются плинтуса 50х50 мм. Они позволяют разместить несколько проводов в одном изделии. Лотки размером 100х100 предназначены для размещения трёхжильных проводов.

Размеры для угловых конструкций зависят от размеров внутренней части изделия. Наиболее популярным размером является 40х40 мм. Гибкие гофрированные модели в зависимости от назначения выпускаются следующих диаметров: 16мм; 20мм; 25мм и 50мм.

• 16мм трубы используют для прокладки осветительных и телефонных кабелей;
• для создания отводов к розеткам или выключателям используют 20мм гофроканалы;
• между электрощитками или распределительными коробками используют гофрированные кабель-каналы с диаметром трубы 25мм.

Также промышленность выпускает кабель-каналы, предназначенные для размещения светодиодных лент, выпускаются они шириной от 5 до 20 мм. Кроме этого, светодиодные каналы могут располагаться в плинтусных коробах.

Учитываем ширину кабеля

Короб, должен быть достаточно свободным для укладки провода. Маленькое сечение не позволит крышке будет плотно закрыться. Плотно уложенный провод будет перегреваться.

Толщина стенок пластиковых кабель-каналов

В зависимости от размеров лотков, выпускаются изделия с различной толщиной стенок. От её значения зависит прочность и гибкость короба. Небольшие мини-каналы изготавливают с толщиной стенки 0,7мм. Средние по размерам короба (шириной от 20 до 40мм) имеют толщину порядка 1,3мм. Широкие магистральные профили (от 60 до 100мм) изготавливаются толщиной 2,4мм.

Помимо коробов стандартных размеров, многие фирмы выпускают изделия под заказ, выполненные по размерам заказчика.

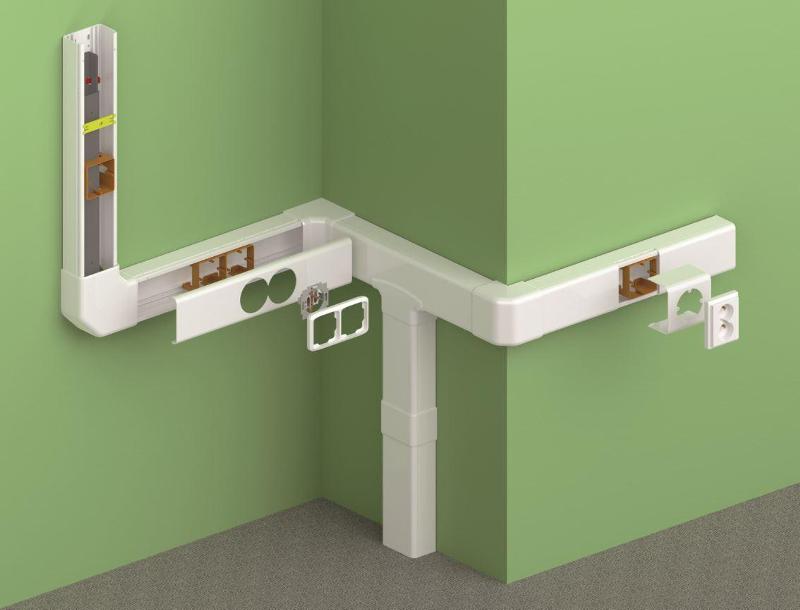

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Расчет размера пластикового короба для электропроводки

Перед тем, как приобрести кабель-каналы для монтажа электропроводки, необходимо сначала вычертить схему размещения конструкции в помещении с указанием типа кабель-каналов и длиной каждого участка. После этого определить нужный размер каждого типа лотка. Для расчёта размера короба необходимо знать сечение проводов и их количество.

Рекомендуется брать кабель-канал с небольшим запасом по длине (10%) и по ширине.

Запас по длине учитывает дополнительный расход, возникающий при монтаже в местах, имеющих углы, а также в случае порчи материала. Также желательно иметь внутри короба свободное место, которое может понадобиться при прокладке дополнительных электрических кабелей.

Нет необходимости приобретать широкий лоток в том случае, если первоначально планируется прокладка только одного кабеля, поскольку от ширины изделия зависит также и его цена. Обычно выполняют расчёт с учётом увеличения количества проводов на 2-3 шт.

Также с учётом «Правил устройства электроустановок» в случае многослойного заполнения пластиковых кабель-каналов сумма сечений всех проводников, расположенных в них, не должна превышать 40% от сечения самого изделия в случае использования короба с крышкой или 30% – в случае глухого короба.

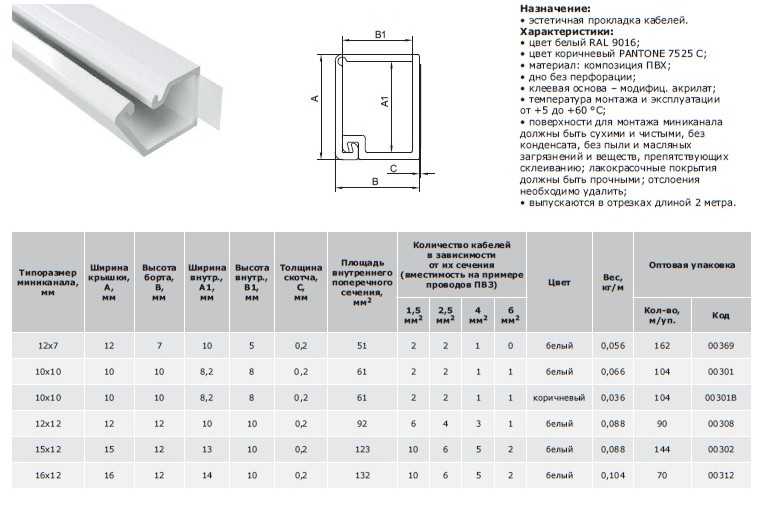

Таблица для расчёта минимальных размеров кабель каналов

	односекционный		двухсекционный						трёхсекционный
	10х22	10х30	10х22		10х30		15х54		10х40
	количество проводов в одной секции
1,5	10	12	3	3	5	5	19	13	5	4	5
2,5	7	10	2	2	3	3	13	13	3	3	3
4	4	8	1	1	2	2	10	13	2	2	2
6	2	3	1	1	1	1	5	5	1	1	1

В строительные магазины кабель-каналы поступают в упаковках. В зависимости от размеров лотков, упаковки отличаются по количеству изделий и, соответственно, общему метражу. Для подсчёта общей длины кабель-каналов в упаковке количество изделий умножают на стандартную длину одного лотка (2 м).

Таблица параметров одной упаковки, в зависимости от размеров одного короба, показана на рисунке. Параметры одной упаковки электромонтажных коробов, в зависимости от их размеров

При покупке коробов желательно закупить к ним фурнитуру (заглушки, уголки, ответвления и т.д.).

Также для бытовых целей лучше приобрести однозамковые изделия, так как они прослужат дольше, чем двухзамковые. Это связано с тем, что толщина стенок однозамковых конструкций больше, а, следовательно, и сами изделия получаются более прочными.

Правильно подобранные по размерам кабель каналы позволят быстро выполнить монтаж системы, а дополнительное пространство внутри короба даст возможность спокойно добавлять провода к системе без использования дополнительных лотков.

Какие бывают цветовые решения кабель-каналов

Выбор кабель-каналов зависит от общего дизайна интерьера. В большом ассортименте представлены белые изделия, но нередко применяются и цветные короба для проводов. Фурнитуру необходимо применять подходящих расцветок. Разные типы тройников, переходников и заглушек должны совпадать по цветовой палитре с кабель-каналами. Особой популярностью пользуются изделия с окраской под древесину. Такие конструкции применяются при обустройстве деревянных домов и бань.

Цветовая палитра включает более 10 наименований. Часто встречаются такие расцветки, как бук, сосна и дуб.

В зависимости от интерьера помещения и используемого цветового решения выбирается цвет коробов для проводки. Использование цветного кабель-канала позволяет подобрать материал с учетом основного оформления помещения. Самыми популярными являются изделия белые или под дерево, так как они используются для оформления офисных помещений. Необычный вариант кабель-канал черного цвета.

Востребована бежевая цветовая палитра, особенно фактура под дерево.

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы. Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.

Плюсы кабель каналов

1. Нет нужды штробить стены для укладки проводов.
2. Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
3. Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
4. Монтаж магистрали выполняется максимально быстро.
5. Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

Минусы кабель каналов

1. Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
2. Короб «забирает» у стены несколько сантиметров пространства.
3. Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
4. Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

Способы использования кабель-каналов для прокладки открытой электропроводки

Обширный ассортимент комплектующих к электропроводке позволяет реализовать самые сложные проекты. Монтаж настенного короба выполняется с учетом высоты расположения розеток, коммутационных коробок и выключателей. Для открытых пространств применяются конструкции настенных и напольных кабель-каналов из металла. При этом обеспечивается защита от воздействия электромагнитных колебаний. Такие варианты актуальны при монтаже  информационных проводок.

Прежде чем приступить к монтажу стоит разобраться с основными элементами электромонтажной схемы.

Угловой кабель-канал

Используется для монтажа подсветки светодиодных лент. Чаще всего такие изделия выполняются из алюминия, а крышка из жаропрочного пластика.

Угловой кабель канал применяется для заполнения стыка магистрали по углам.

Для дома часто применяется гибкий кабель-канал для проводов. Также используются легкие модели из металла. Внутри корпуса должно быть достаточно места для определенного количества кабелей. Важно проверить наличие необходимой фурнитуры к кабель продукции.

Гибкие конструкции позволяют замаскировать большое количество проводов. Выбирая изделия, нужно на месте посчитать все замки, монтажные крепежи и заглушки.

Организовать электропроводку по открытой схеме можно при помощи следующих видов электротехнических коробов:

Короб для проводов настенный с двухсторонним и односторонним замком.

Установка настенного канала

• напольный плинтус с отдельными секциями для слаботочных проводов;
• потолочный материал;
• конструкции кабель-каналов на пол с защитой от механического воздействия;
• гофротрубы и лотки, применяемые в подсобных помещениях или для внешних фасадов.

Для придомовой территории используются уличные кабель-каналы.

Для улицы могут использоваться гибкие конструкции.

Монтаж настенных коробов выполняется с помощью саморезов. Устанавливать их следует с определенными промежутками. Нагрузка обусловлена количеством проводов внутри. Для фиксации на деревянной поверхности или на гипсокартоне необходимо вкручивать через каждые 40-50 см. Если стены неровные, то расстояние может быть меньше, чтобы скрыть изъяны.

Для работы с кирпичной или бетонной стеной монтаж выполняется с помощью дюбелей. Для работы понадобится перфоратор с насадкой, диаметр которой 6 мм. Самым простым вариантом крепления являются жидкие гвозди, представляющие собой строительный клей.

Вариант монтажа настенной системы

Напольные каналы позволят замаскировать любые проводки, чтобы не испортить интерьер. При этом конструкция совмещается с плинтусом. Перед монтажом следует выполнить разметку на стенах и полу. Что интересно, пластиковые кабель-каналы монтируются не к полу, а к стене. Установка производится с помощью шурупов, жидких гвоздей и дюбелей.

Установка напольной плинтусной коробки

Монтаж проводки в каналах выполняется после завершения отделочных работ. На стенах размечаются отметки для кабельной сетки. Укладка производится от распределительного щитка. Прежде всего, устанавливаются магистральные линии, а затем ответвления от них. Если в каналах не предусмотрено отверстий, их можно сделать самостоятельно.

Установка настенного канала с проводами. Отрезок канала фиксируется к стене. При этом линия должна позиционироваться по центру отверстий. После этого проводится крепление дюбелями. После установки соединительных деталей короб подрезается на необходимую длину.

Об особенностях монтажа кабеля в короб показано в видео:

Способы крепления на стену

Жидкие гвозди можно использовать как временный способ крепления. Правильность фиксации также оказывает влияние на продолжительность работы изделия. Есть несколько способов закрепления кабель-канала на стене:

• Саморезы. Заранее просчитывается шаг укладки, который зависит от нагрузки на короб, числа проводов, размеров поперечного сечения. Средний шаг составляет 50 сантиметров. Если стена имеет неровную поверхность, шаг нужно уменьшить, чтобы визуально скрыть зазоры и дефекты стены. Не нужно брать длинные саморезы, достаточно изделия длиной 40 мм. Применение – деревянные и гипсокартонные стены.
• Дюбель-гвозди. Обычно применяются для монтажа на бетонной и кирпичной поверхности. На основании кабельного короба следует проделать отверстия через каждые 50 см диаметром 6 мм. Канал следует приложить к стене и с помощью карандаша поместить места, где будет совершено крепление. В этих местах нужно просверлить отверстия, затем прикладывается короб и вбиваются дюбель-гвозди.
• Клопы. Это специальные монтажные фиксаторы, которые применяются для крепления на металл толщиной до 2 мм или на алюминиевые профили.
• Жидкие гвозди. Применяются, когда вышеописанные способы использовать невозможно. Пример – плитка в ванной, металлическая гладкая поверхность. Имеет слабую надежность, поэтому используется как временный способ крепления.

Выбор лучшего метода зависит от материала стен.

Последовательность работ по монтажу электротехнического короба

Установка монтажного короба происходит в несколько этапов.

1. Подготовительные работы.
2. Крепление короба.
3. Укладка кабелей.
4. Крепление крышки.

Львиная доля подготовительных работ для установки короба под электропроводку заключается в разумном планировании местонахождения кабельной сети.

Следуя правилам безопасности, рекомендуется избегать прокладки трассы в местах водоснабжения и газового оборудования, вблизи нагревательных приборов. Не стоит также забывать, что при возникновении аварийной ситуации через систему кабель каналов распространяется дым, способный причинить вред здоровью человека. Всё это должно учитываться при разработке проекта энергообеспечения.

Непосредственно на местности зона установки коробов должна быть предварительно размечена. При этом соблюдаются вертикальность и горизонтальность участков трассы. Повороты и дополнительные отводки предпочтительно производить под прямым углом, по кратчайшему расстоянию.

Монтаж кабельной трассы производится в следующей последовательности:

1. Разобрать, сняв с него верхнюю крышку.
2. Закрепить короб на стене. Расстояние между креплениями принято не менее 0,5 м. На многих изделиях есть отверстия для крепежа, их можно использовать, но при этом всегда стоит делать поправку на конкретную ситуацию. Крепить короб лучше всего через каждые 50 см
3. Для крепления можно использовать шурупы, дюбель-гвозди, анкеры или хомуты. Тонкие и лёгкие пластмассовые короба могут крепиться клеем или двухсторонним скотчем. Но при этом нужно следить, чтобы контакт с поверхностью стены был надёжным. Поверхность стены нужно очистить и обезжирить, чтобы контакт с плоскостью короба был максимально плотным
4. Укладка проводов. Провода можно закладывать по одному или жгутом, перевязанным в нескольких местах. Желательно подписать каждый кабель или смонтировать специальные бирки, чтобы упростить работу тем, кто в будущем будет разбираться со схемой проводки. Маркировка проводов должна содержать понятные обозначения и быть защищённой от истирания со временем
5. Установка крышки. Рекомендуется смазывать запорные пазы или защёлки специальным герметиком. Это усилит защитные свойства крышки — предотвратит попадание пыли и влаги. Края монтажного короба перед закрытием можно смазать герметиком

Укладка кабеля

Вроде бы несложный процесс, но даже здесь есть свои нюансы. Рекомендуем выбирать короба для проводов, в конструкции которых есть продольные перегородки. В них легко можно уложить кабели, так сказать, поэтажно, чтобы они не мешали друг другу. Если кабель-канал – это короб без перегородок, тогда обращайте внимание на качество крепления крышки. Здесь важно, чтобы ее не выдавило под натиском веса всех уложенных проводов.

Стыковать крышки по стыкам задних панелей нельзя, укладка должна производиться со смещением.

Преимущества электротехнического короба

Главные достоинства расположения проводки в кабель-канале заключаются в следующем:

• простота монтажных работ;
• мобильность;
• доступность коммуникаций для модернизации или ремонта;
• возможность установки в хорошо отделанных помещениях. Электросеть, упакованная в короб, имеет вполне приемлемый эстетический вид;
• масштабируемость. При правильном расчёте размера короба всегда остаётся возможность для прокладки дополнительных кабелей и проводов в случае возникновения необходимости в будущем.

Благодаря гибкости процесса инсталляции технология применения электромонтажных коробов получила широкое распространение как в производственном, так и в жилом секторе. При возникновении каких-либо неполадок подозрительный участок кабельной сети легко вскрыть, чтобы устранить возникшую неисправность

Кроме всего прочего, пластиковые короба имеют низкую себестоимость и в значительной степени снижают риск механического повреждения проводки.  Они надёжно укрывают силовые линии от открытого контакта с человеком, для которого электрический ток представляет опасность.

Где купить кабель-каналы для электропроводки: виды, производители и цены

Необходимо разбираться в производителях подобной продукции, если вы хотите купить кабель-каналы для дома. Короба высокого качества предлагают многие компании. В такой ситуации важно отличить подделку. У консультанта нужно просить необходимые документы на продукцию.

Рассмотрим некоторых брендовых производителей:

• Hager. Немецкий производитель специализируется на офисной продукции, но из-за высокого качества короба применяются и в жилых помещениях. Изделия выполнены в современном дизайне и подходят для многих интерьеров. Серия tehalit.BRP применяется для укладки магистральных линий. Универсальными моделями являются короба серии tehalit.LFF, которые отличаются простым монтажом;
• Legrand. Компания предлагает профиля с разными типоразмерами и шириной до 220 мм. Внутри корпуса может быть до трех секций. Кабельный канал комплектуется двумя видами перегородок. Одни монтируются в специальный паз, а другие гибкие и клеятся к стенке.
• ДКС.  Данный отечественный производитель выпускает 4 вида каналов. Настенные имеют плоскую крышку и обладают компактными размерами. Напольные короба комплектуются поворотами. Они легко соединяются между собой. Мини-каналы представлены в темно-коричневом и белом цвете;
• Schneider Electric. Производитель предлагает серию Ultraс двумя типами каналов. Выключатели и розетки монтируются в модульных рамках. Каналы мини обладают П-образной крышкой. Для быстрой установки можно выбрать изделия с самоклеющейся лентой.

Мы предлагаем посмотреть некоторые виды, размеры и цены кабель каналов в нашей таблице.

Таблица 1. Средняя стоимость кабель-каналов.

	Элекор 2м IEK белый	Подходит для слаботочных, информационных и силовых коммуникаций в офисах и жилых помещениях.	36
	Ruvinil PKK 16×16×0.8 м	Текстура материала под дерево, окраска- дуб. Материал изготовления самозатухающий поливинилхлорид.	76
	Кабель-канал 25-25 мм. Mutlusan (упаковка 100 м)	Материал выполнен под светлое дерево.	2007 (за упаковку)
	Кабель–канал 20×10 мм ( 160 метров в упаковке) T.Plast	Материал изделия белый пластик.	1390 (за упаковку)
	Канал Hager LFF 60×110	Конструкция выполняется из белого пластика.	422
	Legrand DLP с гибкой крышкой 105×50	Материал белый ПВХ.	695
	Перфорированный DKC 25×40, 2 метра.	Конструкция имеет гофрированную структуру. Выполнена из пластика высокого качества.	456

Элекор 2м IEK белыйКабель-канал 25-25 мм Mutlusan упаковка 100 мКабель–канал 20×10 мм T.PlastLegrand DLP с гибкой крышкой 105×50Перфорированный DKC 25×40

Выбирая короба для кабеля, нужно учитывать размеры, внешний вид, производителя и стоимость продукции. Правильно подобранные кабель-каналы замаскируют неприглядные провода и станут великолепным дополнением современного интерьера. Надеемся, что наша статья вам пригодиться. Если хотите что-то добавить, напишите в комментариях.

Заключение по теме

Есть такое понятие, как ремонтопригодность или сменяемость. Так вот к пластиковым коробам для проводов и кабелей это также относится. Некоторые мастера стараются закрепить крышки, используя жидкие гвозди или другой вид клея. Делать этого нельзя, ведь есть вероятность, что в короб придется укладывать дополнительную разводку, особенно это касается горизонтальных контуров, расположенных у пола, куда можно уложить не только электрическую проводку. Да и ремонт еще никто не отменял. Так что если и есть необходимость в использовании дополнительных материалов, так лучше всего использовать герметики.

Пластиковый короб – это оптимальный вариант маскировки открытой проводки. И последнее. Как соединить провода в пластиковом коробе? Этого делать не стоит, для соединения лучше всего использовать распаячную коробку.

Видео: кабель-каналы для электропроводки

Источники

• https://StrojDvor.ru/elektrosnabzhenie/naznachenie-i-osobennosti-montazha-korobov-dlya-elektroprovodki/
• https://onlineelektrik.ru/eprovodka/montiruem/plastikovyj-korob-dlya-provodov-kak-pravilno-vybrat-i-ustanovit.html
• https://amperof.ru/elektromontazh/electroprivodka/koroba-plastikovye-razmery-vidy.html
• https://materialexpert.ru/luchshie-plastikovye-koroba-dlya-elektroprovodki/
• https://srbu.ru/elektrika-v-dome-i-kvartire/461-kabel-kanaly-vidy-i-razmery.html
• https://HomeMyHome.ru/kabel-kanaly-vidy-i-razmery.html
• https://aqua-rmnt.com/ehlektrosnabzhenie/koroba-dlya-elektroprovodki-plastikovyie.html

Виды и размеры кабель-каналов — какие бывают?

Кабель-канал – это специализированный короб, который используется для обеспечения механической защиты различных проводов (слаботочных сетей и силовых кабелей), а также специальных устройств. Кабелем-каналом называется специализированное приспособление (профиль). Как правило, короб изготавливают из пластика и алюминия.

• Виды и их характеристики ↓
• Размеры ↓
• Способы прокладки ↓
• Инструкция по монтажу ↓
• Рекомендации ↓

Выпускаемые короба и мини-каналы позволяют быстро монтировать различные системы. Изделия имеют различные цвета и типы поверхностей, обеспечивая высокую эстетичность в любом типе помещений. Наличие полного спектра аксессуаров, позволяет обеспечить системный подход при проектировании кабеля несущих систем.

Виды и размеры кабель-каналов в одной картинке:

Виды и их характеристики

На рынке строительных товаров представлены кабель-каналы различной конструкции.

Ведущие производители производят такую продукцию:

• напольные;
• перфорированные;
• гибкие;
• магистральные;
• прозрачные;
• лестничные;
• мини-кабели;
• парапетные;
• плинтусные;
• угловые;
• проволочные;

Продукцию изготавливают из алюминия, стали, а также пластика:

1. Сегодня наибольшей популярностью пользуются пластиковые кабель-каналы, так как они обладают превосходными характеристиками.  Данные модели часто устанавливают на улице.
2. Алюминиевые модели характеризуются отличными противопожарными показателями. Поэтому их применяют на предприятиях и заводах:
   • гибкость;
   • влагоустойчивость;
   • прочность;
   • мягкость;
3. Стальные изделия могут похвастаться различными цветовыми решениями. Качественная оцинкованная сталь имеет специальное покрытие, которое предотвращает образование коррозии. Стальная продукция имеет большой срок службы. Перфорированное основание упрощает установку.

Наибольшей популярностью пользуются такие пластиковые каналы:

1. Напольные. Специальная конструкция позволяет устанавливать каналы в труднодоступных местах. Овальная форма надёжно защищает кабели от механических повреждений. Также модели имеют прекрасный внешний вид.
2. Плинтусные. Данные модели применяют в квартирах и частных домах. Весомым преимуществом является специальная форма каналов, которая отлично вписывается в любой интерьер.
3. Парапетные. Как правило, такие каналы устанавливают в офисах и предприятиях. Чаще всего их применяют для защиты проводов от кондиционеров и других устройств. Конструкция каналов имеет строгие формы и правильную геометрию.

По цвету исполнения пластиковые каналы бывают:

• светлые;
• белые;
• цветные;
• под тёмное и светлое дерево;

Сегодня наибольшей популярностью пользуются лотки под дерево. В офисах, как правило, применяют ПВХ каналы.

Современные сферы применения специализированных каналов весьма разнообразны. Это обуславливается широким ассортиментом аксессуаров для его монтажа:

• заглушки;
• соединительные углы;
• т-образные углы;
• л-образные углы;
• внешние и внутренние;

Сегодня изготовлением и продажей специализированных коробов занимается большое количество компаний. Самыми известными из них являются:

• DKC;
• ОМиС;
• АСКО;
• Теко;
• ИЭК;
• Moll;
• Legrand;
• Replast;
• ЭЛЕКОР;

двойной замок

Основные преимущества современных кабель-каналов заключаются в двойном замке, который сочетает гибкость и эластичность, а также прочность соединения. Сам материал представляет собой пластик, который является самозатухающим. Он позволяет проводить монтаж кабелей до 1 тыс. вольт.

Также, на рынке присутствуют мини-кабели, которые отличаются своей формой. Данные приспособления имеют закруглённые углы и особый механизм крепления крышки, которая создаёт иллюзию монолитной конструкции и закрывает все швы, что особо ценно для офисных эстетов. Кроме того, приспособление гибкое и прочное.

Современные модели не требуют послемонтажной очистки. Так как после установки крышка кабеля полностью закрывает само основание.

Качественные кабели обладают такими преимуществами:

1. Сертификат Ростеста.
2. Повышенный уровень пылевлагозащиты.
3. Может устанавливаться как внутри, так и снаружи помещения.

Основным параметром при выборе специализированных коробов является сечение проводника. При интернет-кабеле наиболее удачным подойдёт мини-модель размером 10 на 15 миллиметров, которая отлично вписывается в эргономику квартиры.

Такая модель имеет такие преимущества:

1. Закруглённая форма.
2. Эстетичный вид.
3. Изготовлен из экологически чистых материалов.

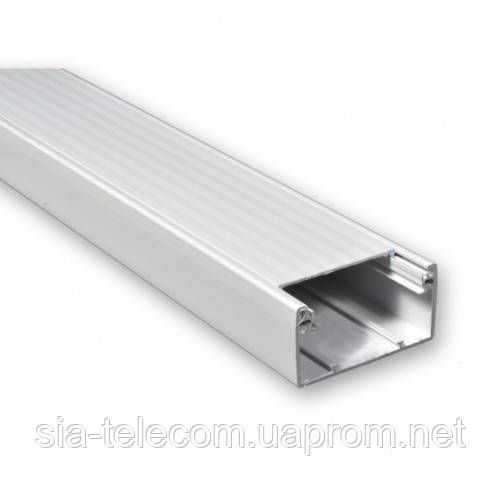

Размеры

Современные технологии позволяют изготавливать специализированные коробы различных размеров и конструкций:

• многоугольные;
• треугольные;
•  и другие;

Длина продукции в упаковке составляет:

• 15 м;
• 16 м;
• 20 м;
• 42 м.
• 70 м.
• 100 м.

Сечение:

• 12×12;
• 16×16;
• 20×10;
• 40×16;
• 60×40;
• 80×40;
• 100×60 и другие;

Конечно же, на строительном рынке представлены стандартные приспособления, которые имеют усреднённые характеристики.

Самой большой популярностью пользуются пластиковые чехлы квадратной формы, которые используются для защиты различных кабелей.

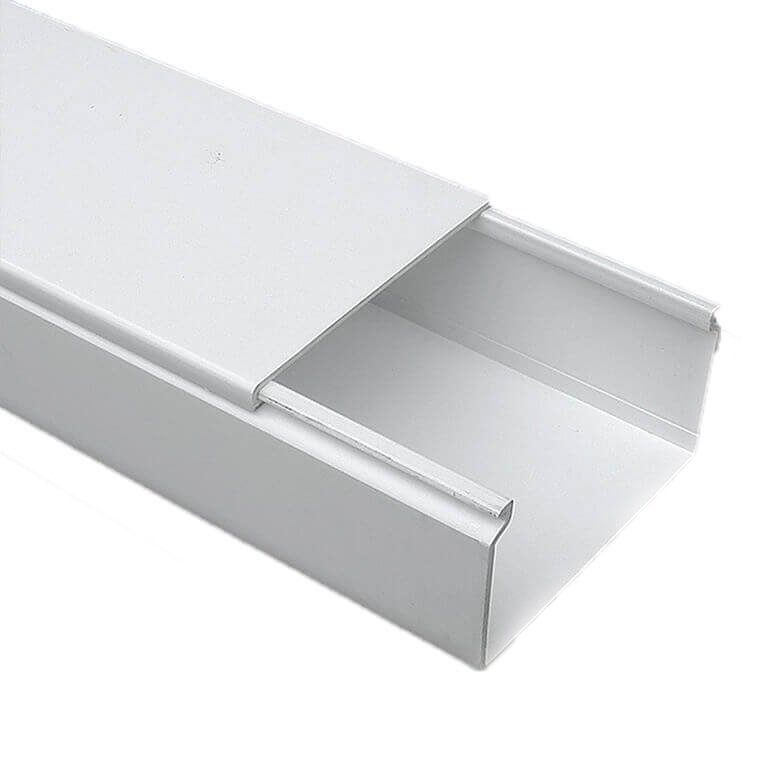

кабель-канал 100×60

Данные приспособления имеют различные размеры и характеристики. Монтаж изделий осуществляется 2 способами. Благодаря специальным защёлкам установка короба осуществляется в кратчайшие сроки. Для того, чтобы выбрать модель, необходимо учитывать количество проводов. Так как от этого будет зависеть размер приспособления.

Самые распространённые размеры специализированных коробов:

• 80×60;
• 60×40;
• 40×16;
• 25×16;
• 12×12;
• 100×60;
• 80×40;
• 40×25;
• 25×25;
• 16×16;

Самыми распространёнными являются кабели размером 100*60 и 12*12. Для соединения коробов используют различные муфты. Как правило, модели продают в виде планок (2 метра). Все пластиковые модели крепятся стандартным способом.

При помощи шуруповёрта приспособление прикручивают к поверхности. Все дополнительные конструктивные элементы и аксессуары необходимо приобретать отдельно.

Способы прокладки

Обычно, кабель-канал крепят к стене на саморезы. Однако, некоторые умельцы делают это на трёхстороннюю клейкую ленту либо жидкие гвозди. Желательно осуществлять монтаж старым и проверенным способом.

Определить длину куска можно 2 способами:

1. С помощью рулетки.
2. Прикладывать короб к стене там, где это возможно, и отмечать карандашом.

Отдельная тема — это выполнение стыков.

Здесь важно аккуратно обрезать кабель-канал с помощью:

• канцелярского ножа;
• ножовки;
• усиленных ножниц;

Современные кабельные каналы устойчивы к выцветанию. Они не стареют и не желтеют со временем. Также, они обладают стойкостью к распространению горения, поскольку изготовлены из самозатухающего АБС пластика.

Инструкция по монтажу

Профиль новых кабель-каналов поставляется со специальными отверстиями. Вы значительно экономите время, так как не нужно просверливать дно профиля. К тому же, готовые отверстия позволяют выравнивать приспособления по уровню.

Есть 2 варианта крепления профиля к стене:

1. Классический.
2. С помощью дюбелей и специальных инструментов.

Результат монтажа великолепен. Разделительная перегородка помогает тщательно выровнять профиль на стыке. Когда все профили застыкованы накладка на стык адаптируется к глубине профиля и просто приклеивается.

Для установки кабель-каналов следуйте предложенной инструкции:

1. Распаковать изделие.
2. Снять верхние крышки.
3. Создать необходимую разметку вдоль стен.
4. Обрезать короб на необходимую длину (для этого можно использовать пилу или нож).
5. Снять с канала верхнюю часть.
6. Поместить короб в необходимое место.
7. Поставить на изделие уровень.
8. Выровнять канал.
9. Сделать отверстия (для установки с помощью дюбель-гвоздей).
10. Закрепить изделие (для этого можно использовать клей, дюбели и др.).
11. Проложить необходимые провода (при необходимости установить розетки).
12. Закрыть изделие.
13. Навести порядок на строительной площадке.

Существует 2 типа перегородок:

• несущие;
• разделительные;

Несущие перегородки позволяют монтировать крышки на мультисекционные кабель-каналы. Плоский угол монтируется максимально просто. Его конструкция гарантирует безупречное разделение секций изолированных проводов.

Внутренние углы варьируемые, они состоят из 2 частей:

• верхней;
• нижней;

Они прекрасно адаптируются к углам стен и легко устанавливаются на профиль кабель-каналов. Внешние углы тоже варьируемые, и легко защёлкиваются на профиль. По своей конструкции, углы – это цельные аксессуары, полностью готовые к монтажу.

Для мультисекционных кабель-каналов существуют угловые сепараторы. Они поставляются вместе с углами и обеспечивают реальное разделение слабых и сильных токов при прохождении проводов в углах. Углы плавно варьируются в диапазоне 60–120 градусов, что позволяет производить монтаж на любых конфигурациях стен.

Держатели кабеля удерживают все провода внутри профиля и обеспечивают вам ещё больше удобства монтажа. Заглушка адаптируется к различным сечениям благодаря обтекаемым деталям, а лицевая деталь заглушки не потеряется в процессе работы.

Гибкие крышки легко и просто монтируются по всей длине кабель-канала и на углах, а внешний вид установки просто восхитителен. Накладка на стык крышек с не теряемой декоративной крышкой позволяет осуществить лёгкую стыковку со следующей крышкой. Новый специализированный короб предоставляет вам полный набор решений даже для самых сложных установок.

Соответствующая крышка монтируется на несущую перегородку. Эта несущая перегородка может служить и в качестве разделителя для разделения 2 секций с одной и той же крышкой.

Рекомендации

1. Первым делом нужно посмотреть внешний вид. Внешний вид должен отвечать вашим требованиям.
2. После этого нужно посмотреть пластичность приспособления. Для этого короб нужно скрутить. Если профиль возвращается обратно, то качество пластмассы хорошее.
3. Самый простой способ проверить модель, это сгибая, открыть крышку. Приспособление должно гнуться и не ломаться. Если крышка ломается, значит слишком много добавлено в состав других компонентов.
4. Естественно, необходимо обратить внимание на наличие двойного замка. После того, как вы закроете замок, он должен зафиксироваться и не открываться.

Что можно сделать ещё чтобы проверить качество? Учитывая, что специализированный короб будет находиться где-то на стене или потолке, крышка должна выдерживать вес кабеля, который будет давить на неё. Давайте укажем, какие характеристики модели можно узнать экспериментальным путём.

Для того, чтобы посмотреть, как прочно крышка крепится к самому коробу, необходимо сделать простейшее устройство – подвесить кусок короба, а крышку разрезать на 2 части. Сначала необходимо закрепить 1 часть.

Двойной замок должен захлопнуться. Потом необходимо сделать обыкновенный кусочек металлической планки и верёвки. Планка вставляется в короб и закрывается крышкой. В итоге получается специальная система. Для того, чтобы проверить прочность конструкции, можно подцепить кирпич или другой предмет.

Статья была полезна?

4,00 (оценок: 1)

11 типов электрических коробок и как их выбрать

К

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 03.11.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Иллюстрация: The Spruce / Джошуа Сон

Электрические коробки — это важные компоненты электрической системы вашего дома, которые закрывают проводные соединения для защиты от коротких замыканий. Но многих домашних мастеров такое разнообразие коробок сбивает с толку. Есть пластиковые и металлические ящики; ящики «новая работа» и «старая работа»; круглые, квадратные и восьмиугольные коробки; и ящики с грузоподъемностью для потолочных вентиляторов и тяжелых светильников.

Все наиболее часто используемые коробки для проектов домашней электропроводки доступны в домашних центрах и крупных хозяйственных магазинах, и важно знать различия, чтобы купить правильную коробку для каждой работы.

Здесь мы рассмотрим различные типы электрических коробок, которые вам нужно знать, чтобы безопасно установить правильные модели в вашем доме.

Лучшие умные выключатели для высокотехнологичного дома

• 01 из 11

  Металлические и пластиковые электрические коробки

  Ель / Марго Кавин

  • Подходит для: Кабель в металлической оболочке или металлический кабелепровод (металлические коробки), Romex или неметаллические кабели (пластиковые коробки)

  Большинство электрических коробок изготавливаются из металла или пластика: металлические коробки обычно изготавливаются из стали, а пластиковые — из ПВХ или стекловолокна. Всепогодные металлические ящики для наружного использования обычно изготавливаются из алюминия.

  Если вы используете металлический кабелепровод для прокладки проводки к распределительной коробке, то требуется металлическая коробка — как для закрепления кабелепровода, так и потому, что кабелепровод и металлическая коробка могут использоваться для заземления системы.

  Металлические ящики более прочные, пожаробезопасные и безопасные.

  Пластиковые коробки обычно дешевле по цене и имеют встроенные зажимы для проводов. Если вы используете неметаллический кабель, например, типа NM-B (кабель с неметаллической оболочкой), вы можете использовать либо пластиковые, либо металлические коробки, если кабель закреплен в коробке с помощью соответствующего кабельного зажима. . Современные системы электропроводки с кабелем NM-B обычно включают заземляющий провод внутри кабеля, поэтому коробка не является частью системы заземления (однако металлические коробки должны быть подключены к заземлению системы, как правило, с помощью короткого провода, называемого 9).0055 косичка ).

  Нажмите «Играть», чтобы узнать о металлических и пластиковых электрических коробках

  Когда использовать пластиковую или металлическую электрическую коробку

• 02 из 11 стандартных прямоугольных коробок

  Ель / Марго Кавин

  • Подходит для: Одиночные выключатели и розетки

  Стандартные прямоугольные коробки, также известные как «одноместные» или «одноместные», обычно используются для одиночных выключателей светильников и розеток. Обычно они имеют размер около 2 х 4 дюйма, а глубина варьируется от 1 1/2 дюйма до 3 1/2 дюйма. Некоторые формы являются составными — со съемными сторонами, которые можно снять, чтобы коробки можно было соединить вместе, чтобы сформировать более крупные коробки для размещения двух, трех или более устройств рядом.

  Стандартные прямоугольные коробки бывают различных типов «новая работа» и «старая работа», и они могут быть металлическими или неметаллическими (металлические более долговечны). Некоторые типы имеют встроенные кабельные зажимы для крепления кабелей NM. Эти коробки могут варьироваться в цене, но большинство стандартных вариантов очень доступны.

• 03 из 11

  2-местные, 3-местные и 4-местные коробки

  Ель / Марго Кавин

  • Подходит для: Несколько электрических устройств в одном корпусе

  Как и стандартные прямоугольные коробки, сборные электрические коробки используются для размещения бытовых выключателей и электрических розеток, но они имеют большие размеры, так что два, три или четыре устройства могут быть установлены бок о бок. Как и другие коробки, они бывают разных конструкций «новая работа» и «старая работа», некоторые со встроенными кабельными зажимами.

  Тот же эффект можно создать, используя стандартные прямоугольные коробки с возможностью складывания, которая позволяет снимать боковые стороны, чтобы коробки можно было соединить вместе, чтобы сформировать большие коробки. Съемные электрические коробки чаще всего изготавливаются из прочной оцинкованной стали, однако в некоторых хозяйственных магазинах можно найти некоторые пластиковые защелкивающиеся варианты (иногда по несколько более высокой цене).

  Как пользоваться разборными электрическими коробками

• 04 из 11

  Электрические коробки с круглым поддоном

  Ель / Марго Кавин

  • Подходит для: Потолочные или настенные светильники весом менее 50 фунтов

  Варианты с круглым поддоном или «блинчиком» представляют собой неглубокие круглые коробки, которые чаще всего используются для потолочных или настенных светильников, вес которых не превышает 50 фунтов. Они могут быть глубиной всего 1/2 дюйма или 3/4 дюйма, и они могут быть изготовлены из пластика или прочного металла (с аналогичными доступными ценами). Некоторые типы специальных металлических ящиков для поддонов можно использовать для установки потолочных вентиляторов, но не все ящики для поддонов можно использовать для этой цели.

  Важно, чтобы провода крепления можно было правильно подсоединить и установить в круглой поддонной коробке. Это неглубокие электрические коробки, в которых достаточно места только для установки нескольких электрических соединений. Если нужно сделать больше проводных соединений, вам, вероятно, понадобится полноразмерная восьмиугольная или круглая электрическая коробка большего объема. Количество проводов в электрической коробке никогда не должно превышать ее безопасную вместимость.

• 05 из 11

  Восьмиугольные и круглые электрические коробки

  Ель / Марго Кавин

  • Подходит для: Потолочных или настенных светильников весом до 50 фунтов

  Восьмиугольные и круглые коробки стандартного размера глубже, чем круглые коробки, и они являются стандартной коробкой для потолочных или настенных светильников весом до 50 фунтов.

  Эти коробки имеют глубину от 1 1/2 до 3 дюймов и стоят примерно так же, как и варианты с круглыми лотками. В них гораздо больше места для проводки, чем в неглубоких круглых коробках, и их можно использовать в качестве распределительных коробок.

  Металлические коробки подходят для накладного монтажа с использованием металлического канала. Круглые пластиковые коробки часто имеют «уши» для крепления к поверхности стены или потолка в существующих или «старых» приложениях. Это позволяет вам прикрепить коробку к гипсокартону (или другому поверхностному материалу), а не прорезать большое отверстие в гипсокартоне, чтобы прикрепить коробку к каркасу.

• 06 из 11

  Электрическая коробка с потолочным вентилятором

  Ель / Марго Кавин

  • Подходит для: Потолочных вентиляторов весом до 70 фунтов или светильников весом от 90 до 150 фунтов в зависимости от номинала светильника

  Электрические коробки потолочных вентиляторов обычно используются для вентиляторов весом до 70 фунтов или светильников весом до 90 фунтов (или более), в зависимости от метода установки.

  Они бывают нескольких разных типов и размеров, включая «блинные» версии глубиной 1/2 дюйма и стандартные коробки глубиной 2 1/8 дюйма. Коробки для потолочных вентиляторов обычно круглые, но могут быть и восьмиугольными, и изготавливаются из металла или прочного пластика. Они часто немного дороже, чем другие электрические коробки, но многие доступные варианты можно найти в большинстве хозяйственных магазинов.

  Коробки можно крепить непосредственно (четырьмя винтами) к потолочной балке или деревянному брусу, или их можно прикрепить к регулируемым скобам, натянутым между потолочными балками.

  Совет

  Коробки для потолочных вентиляторов должны быть внесены в список UL для установки потолочных вентиляторов и иметь маркировку «Для использования с потолочными вентиляторами». Не используйте   стандартные круглые или восьмиугольные коробки для установки потолочных вентиляторов. Коробки потолочных вентиляторов требуют специального крепления, чтобы выдерживать динамическую нагрузку вращающегося вентилятора.




• 07 из 11 шт.

  4-дюймовая квадратная коробка

  Ель / Марго Кавин

  • Подходит для: Несколько проводников, проходящих в двух или более направлениях

  Квадратные коробки имеют стандартную глубину от 1 1/4 до 2 1/8 дюймов, но их квадратные углы дают им дополнительное внутреннее пространство, обеспечивая максимальный объем для нескольких проводников и разъемов. По этой причине 4-дюймовые квадратные коробки часто используются для прокладки нескольких проводников в двух или более направлениях.

  Они также широко используются в качестве распределительных коробок, для установки на потолках или стенах для поддержки осветительных приборов или для размещения выключателей или розеток при сочетании с соответствующими накладками. Как и другие типы электрических коробок, квадратные коробки могут быть изготовлены из металла или пластика, и их можно найти по низким ценам в большинстве хозяйственных магазинов.

• 08 из 11

  Распределительная коробка

  Ель / Марго Кавин

  • Подходит для: Ограждающие сращивания проводов

  Распределительная коробка — это не особый тип коробки, а скорее термин, используемый для описания любой стандартной электрической коробки, используемой для закрытия сростков проводов. Стандартная коробка, используемая для соединения, представляет собой 4-дюймовую квадратную коробку (из металла или прочного пластика), в которой достаточно места для соединения нескольких проводов или кабелей, но для этого приложения также можно использовать другие типы коробок. Стоимость варьируется в зависимости от выбранного типа распределительной коробки.

  Совет

  Важно устанавливать распределительные коробки там, где они всегда доступны; никогда не устанавливайте распределительную коробку в скрытом пространстве на стене или потолке, где к ней нельзя будет получить доступ в будущем. Распределительные коробки также должны быть закрыты сплошными крышками без отверстий.

• 09 из 11

  Крышки электрических коробок

  Ель / Марго Кавин

  • Подходит для: Для защиты различных типов электрических коробок

  Крышки электрических коробок используются для закрытия передней части коробки и требуются в соответствии с нормами; оставлять открытую электрическую коробку небезопасно и, как правило, незаконно. Крышки бывают самых разных размеров, форм и материалов, чтобы соответствовать разным типам коробок (которые могут различаться по цене, но, как правило, дешевле, чем сама коробка).

  Сплошные или «пустые» крышки не имеют отверстий и обычно используются с распределительными коробками или для закрытия неиспользуемых коробок. Крышки для 4-дюймовых квадратных коробок могут иметь специальные вырезы для размещения выключателей или розеток. Обычно они включают приподнятую центральную область, которая расширяет коробку, поэтому отверстие для выключателя или розетки будет на одном уровне с открытой поверхностью гипсокартона или другой отделкой стены или потолка.

• 10 из 11

  Наружная электрическая коробка

  Ель / Марго Кавин

  • Подходит для: Наружное электроснабжение

  Всепогодные наружные коробки представляют собой герметичные корпуса, предназначенные для монтажа на поверхности наружных стен, свесов крыш, настилов и других конструкций. Применяются для установки уличных розеток и светильников. Уличные ящики должны иметь наружную крышку или приспособление, рассчитанное на влажные или мокрые места, в зависимости от применения.

  Пластиковые наружные ящики обычно изготавливаются из ударопрочного ПВХ, а металлические наружные ящики обычно изготавливаются из алюминия, а не из стали. Цены на специальные варианты могут быть выше, но большинство стандартных наружных коробок сопоставимы по стоимости с внутренними коробками.

  Электрические коробки для защиты от атмосферных воздействий

• 11 из 11 шт.

  Удлинители коробок

  Ель / Марго Кавин

  • Подходит для: Увеличение вместимости ящиков и установка ящиков на одном уровне с поверхностью

  Удлинители коробок или удлинительные кольца бывают разных размеров и форм, чтобы соответствовать стандартным электрическим коробкам. Они предназначены для установки на переднюю часть электрических коробок, чтобы увеличить вместимость коробки или установить ее на одном уровне с гипсокартоном или другим поверхностным материалом.

  Удлинители коробок имеют форму коробок, для которых они предназначены, но без задней панели. Следует использовать металлические или пластиковые удлинители, соответствующие материалу вашей электрической коробки.

Выбор электрической коробки

Несмотря на то, что существует множество электрических коробок на выбор, очень важно использовать каждую коробку по назначению. Например, круглые ящики для поддонов следует использовать только в том случае, если их вместимость достаточно велика для проводов, которые они должны укрывать, а потолочные вентиляторы или тяжелые осветительные приборы всегда следует устанавливать в ящиках, рассчитанных на вес прибора.

Если вы не уверены, какой тип электрической коробки вам нужен, полезно обратиться за советом к электрику или специалисту в местном хозяйственном магазине. В дополнение к выбору типа коробки, которая вам нужна, вы также должны определить, нужна ли вам электрическая коробка «старая работа» или «новая работа». Если вы заменяете существующую электрическую коробку, потребуется стиль «старой работы», чтобы прикрепить коробку к настенному покрытию (обычно к гипсокартону). При строительстве нового дома или пристройки можно использовать коробки для «новой работы», чтобы прикрепить их непосредственно к стойке.

Старые рабочие электрические коробки и новые рабочие электрические коробки

Пластиковые корпуса и коробки для электронной промышленности

Toggle Nav Переключить навигацию

Меню

Счет

Поиск

• Мое сравнение ()

Электронные корпуса защищают ваши компоненты в любой среде. Polycase предлагает широкий выбор электронных блоков и многоцелевых металлических и пластиковых корпусов для электронных устройств. Превосходные материалы включают в себя высококачественный пластик, алюминий и сталь, а также доступные варианты корпуса для электроники для внутреннего и наружного применения. От прочных корпусов, соответствующих стандарту NEMA, до стандартных корпусов для герметиков — в Polycase вы найдете то, что вам нужно.

ПОКУПАТЬ ВСЕ ПРОДУКТЫ

Корпуса для любого применения

От простых до надежных: Polycase предлагает решения для электронных корпусов, соответствующие вашим потребностям

Рекомендуемые категории корпусов

Просмотрите наши самые популярные решения для электрических и электронных корпусов.

• Водонепроницаемый

  Защитите внутреннюю электронику и защитите ее от влаги с помощью наших водонепроницаемых корпусов.

  Купить сейчас

• Общее использование

  Корпуса общего назначения

  отлично подходят для повседневных электронных приложений.

  Купить сейчас

• Шарнирный

  Наши навесные корпуса предназначены для суровых промышленных и коммерческих условий.

  Купить сейчас

• Металл

  Металлические корпуса

  изготавливаются из прочного алюминия, стали или нержавеющей стали.

  Купить сейчас

• НЭМА 4Х

  Корпуса

  NEMA 4X защищают от различных суровых условий окружающей среды внутри и снаружи помещений.

  Купить сейчас

• Запираемый

  Закрепите компоненты шкафа с помощью встроенного замка или защелки на четверть оборота.

  Купить сейчас

• Электрика

  Доверьтесь прочным корпусам Polycase для электроснабжения вне помещений.

  Купить сейчас

• Фланцевый монтаж на поверхность

  Корпуса с фланцами

  позволяют удобно монтировать коробку на стене или потолке.

  Купить сейчас

• Распределительная коробка

  Распределительные коробки

  — это универсальный выбор для электроники или электротехники.

  Купить сейчас

• Портативный

  Ручные корпуса

  доступны в различных стилях и идеально подходят для дистанционного управления.

  Купить сейчас

• Алюминий

  Алюминиевые корпуса

  обеспечивают превосходную прочность, термостойкость и коррозионную стойкость.

  Купить сейчас

• Сделано в США

  Корпуса

  , изготовленные в США, обеспечивают высококачественные коробки с минимальными задержками доставки.

  Купить сейчас

• Пластик

  Защитите свою электронику в прочном пластиковом корпусе.

  Купить сейчас

• Открытый

  Защита компонентов в надежных пластиковых или металлических наружных корпусах.

  Купить сейчас

• Поликарбонат

  Корпуса из поликарбоната

  обеспечивают дополнительную надежность для электронных и электрических приложений.

  Купить сейчас

• Внесен в список UL

  Будьте уверены, что ваш продукт защищен, если он размещен в корпусе, сертифицированном UL.

  Купить сейчас

• Нокаут

  Корпуса

  с выбивными отверстиями обеспечивают гибкость установки кабелей, проводки или кабелепровода на месте.

  Купить сейчас

• Сталь

  Прочный стальной корпус обеспечит защиту вашего электрооборудования в неблагоприятных условиях.

  Купить сейчас

• Плагин

  Вставной корпус

  был разработан с конфигурацией вилки 15 А 120 В переменного тока.

  Купить сейчас

• Рабочий стол

  Настольные корпуса

  можно использовать в качестве приборных корпусов или для размещения внутри помещений настольной электроники.

  Купить сейчас

Покупка напрямую у производителя экономит ваше время и деньги. Выберите из тысяч комбинаций металлических и пластиковых корпусов для электроники, чтобы удовлетворить ваши потребности. Наши знания, опыт, качество и скорость не имеют себе равных, что обеспечивает удобное партнерство без стресса.

Узнайте больше о нас

Настройте свой корпус Polycase

Экономьте время и произведите впечатление на своих клиентов уникальным дизайном, который соответствует вашим потребностям.

Узнать больше

• Обработка с ЧПУ

  Узнать больше

• Цифровая печать

  Узнать больше

Корпуса и коробки для электроники от Polycase

Polycase является ведущим производителем готовых пластиковых корпусов для электроники и электрических коробок для OEM-производителей в различных отраслях. Наши корпуса изготовлены из высококачественных материалов, включая пластик, алюминий, сталь и нержавеющую сталь. Наш каталог корпусов для электроники, предназначенный для различных применений и сред, варьируется от водонепроницаемых корпусов для электрооборудования, соответствующих стандарту NEMA, до стандартных корпусов для установки внутри помещений. Обслуживание клиентов является нашим главным приоритетом, а скорость — нашим обещанием. Заказы на акции, размещенные до 15:00 по восточному поясному времени, отправляются в тот же день. Индивидуальные заказы с ЧПУ и цифровой печатью доставляются в течение 1-3 недель. Мы продолжаем вводить новшества и расширять нашу линейку пластиковых корпусов и промышленных металлических коробок, а также наши дополнительные услуги, чтобы гарантировать, что они отвечают потребностям инженеров-электронщиков и дизайнеров. Мы предлагаем более 2300 вариантов готовых металлических и пластиковых корпусов, чтобы вы могли найти свой идеальный вариант. Наши знающие представители службы поддержки готовы ответить на вопросы, а наша команда инженеров может ответить на любые высокотехнологичные вопросы. Надежно и быстро, работать с нами легко. Polycase обслуживает электронную промышленность с 19 лет.51, поэтому мы можем быть вашим надежным партнером сегодня и в будущем.

Реальные клиенты, настоящие отзывы

Я не могу отблагодарить команду Polycase за исключительный уровень обслуживания, которое вы все предоставляете. Все, с кем я имел удовольствие работать, оказали исключительную услугу и отклик. Это то, о чем мы всегда знали и на что рассчитывали в вашей компании, но иногда об этом просто нужно сказать. Вы управляете исключительной компанией, и еще раз спасибо за все, что вы делаете для нас.

Ричард Х.

Я просто хотел воспользоваться минуткой, чтобы поблагодарить вас за отличный сервис и быструю доставку нашего недавнего заказа. Мы получили обработанные и напечатанные детали сегодня и были очень довольны их подгонкой и внешним видом. Ваши люди сделали все возможное, фрезеровав внутреннюю часть задней панели, чтобы обеспечить правильную работу разъема. Это была самая простая и приятная работа, которую мы выполняли за дюжину или около того лет, когда мы использовали Polycase. Спасибо за ваш совет и за то, что вы успокоили меня в этом сверхсрочном проекте.

Рон М.

Небольшое примечание, чтобы вы знали, что это ЛУЧШИЙ веб-сайт, который я когда-либо посещал. Очень интуитивно и профессионально. Я люблю это! В пространстве, которое может показаться товаром, вы, ребята, проделали фантастическую работу по дифференциации! Я могу сказать, что вы, ребята, много думали о цитате «процесс», что случается не часто. Я не могу представить, чтобы пойти куда-нибудь еще. Отличная работа!

Mark B.

Я заказал корпуса через Polycase, и они были чрезвычайно полезны и отзывчивы, чтобы помочь мне уложиться в критический график. Я с нетерпением жду возможности использовать их снова.

Джо А.

С компанией Polycase приятно иметь дело. С вами легко общаться, вы получаете наш товар вовремя и в соответствии с заказом! Сегодня это не распространено.

Bryan Y.

Polycase предлагает отличный ассортимент продукции. Кроме того, на сайте легко ориентироваться и находить то, что мне нужно.

Рудольф П.

Спасибо за ваши быстрые ответы и отличные решения; Бизнес был бы очень скучным без хорошего обслуживания клиентов.

Хорхе М.

Я позвонил в Polycase и был очень впечатлен полученным сервисом. Представитель провел меня по сайту, показал, как выбирать по размеру и т. Д., Она была очень терпеливой, и в целом с ней было приятно общаться.

Джим К.

Мне нравится работать с Polycase. Вы поставляли хороший продукт предсказуемым образом. Я разговаривал с другими, и похоже, что у них был такой же опыт.

Peter E.

Polycase — отличное место для ведения бизнеса, и мы понимаем, что это зависит от людей.

Bryan Y.

Функция «поиск по размеру», модели САПР и чертежи очень помогли при выборе корпусов нужного размера — именно эти отличительные черты убедили меня купить у Polycase. Я использовал корпуса в двух проектах, стенки корпуса были толстыми и прочными, и они отлично работали. Спасибо!

Мэтт В.

Мне нравится иметь дело с Polycase! Ребята, у вас классная компания.

Michael R.

У меня многолетний опыт использования корпусов Polycase, и я всегда был очень доволен вашей продукцией и услугами. Вы, ребята, лучшие!

Роберт А.

Профессионально и просто! Все члены команды были очень дружелюбны и хорошо осведомлены. Они помогали и быстро решали любые возникающие вопросы. С Polycase действительно приятно иметь дело!

Trevor S.

Мы используем корпуса Polycase более 15 лет. Все эти годы они проявляли гибкость в отношении наших особых запросов и предоставляли качественные корпуса практически без дефектов. Нам нравятся не только продукты, но и выдающиеся процессы предложения/инжиниринга/утверждения/отгрузки. Спасибо за их высокое качество по справедливым ценам с лучшим обслуживанием клиентов.

Мишель С.

Компания Polycase была отличным партнером для сотрудничества. Они откликаются на все просьбы.

Cindy P.

Я потратил много времени, прочесывая Интернет в поисках корпуса подходящего размера по приемлемой цене. Я имею в виду МНОГО времени… Я так счастлив, что нашел ваш сайт. Ваш выбор фантастический, а возможность его механической обработки делает его еще лучше.
