Котел тэновый или электродный котел: В чём отличия тэновых котлов от электродных

В чём отличия тэновых котлов от электродных

    Представить себе систему отопления или нагрева воды без котла практически невозможно. Перед потребителями чаще всего встает выбор между тэновыми и электродными моделями. Однако далеко не каждому человеку, тем более далекому от технической сферы, известно о том, чем отличаются эти виды оборудования друг от друга. Между тем, разобраться в данном вопросе достаточно просто.

    Эти котлы характеризуются высоким КПД и производительностью. В этом нет ничего удивительного, учитывая принцип их работы. Дело в том, что нагрев теплоносителя происходит напрямую, без какого-либо посредника. Электрический ток воздействует на специальный состав, в основе которого лежит соляной раствор. В нем находится множество различно заряженных ионов. Под влиянием электричества создается электромагнитное поле. Ионы начинают перемещаться, нагревая раствор.

    Благодаря этому тепло начинает выделяться практически моментально, что выгодно отличает такие котлы. Обычно поступление горячей воды в систему происходит всего через 1-2 минуты. По показателю КПД электродные модели превосходят тэновые почти на 50%. Однако следует учитывать, что у них имеются свои особенности эксплуатации. Дело в том, что в процессе работы в системе неизбежно скапливается электролизный газ. Он может повлиять на качество работы оборудования, поэтому следует регулярно стравливать воздух из каналов.

    При выборе электродного котла обращайте особое внимание на стержень электрода. Он должен быть изготовлен из материала, устойчивого к накипи, а также имеющего долгий срок службы. Бюджетные модели оснащаются графитовыми и стальными деталями. А в более дорогих установлен титановый стержень.

    В отличие от электродных, они нагревают теплоноситель опосредованно. По принципу работы они схожи с чайниками и бойлерами. Внутри тэновых котлов установлена спираль, которая по мере нагрева повышает температуру теплоносителя. Поскольку прямого воздействия нет, этот процесс постепенный. В большинстве случаев поступление горячей воды в систему начинается не ранее, чем через 5-10 минут. Это зависит от мощности котла.

    ТЭНы различаются по материалу изготовления. Наиболее распространенными и доступными являются детали, произведенные из металла. Как правило, используются сплавы из нихрома и мельхиора. Но все большую популярность набирают керамические ТЭНы. Их главным достоинством является устойчивость к коррозии Благодаря этому они служат гораздо дольше металлических, которым требуется замена уже через 5-6 лет.

    Главным недостатком тэновых моделей является то, что из-за принципа опосредованного нагрева они имеют такого же КПД, как электродные. Зато маломощные котлы (до 8-10 кВт) не требуют специально выделенной сети напряжения, так как ничем не отличаются от обычных нагревательных приборов. Кроме того, им не нужен особый теплоноситель, как электродным: в таком качестве может выступать простая вода.

    Таким образом, эти виды котлов имеют существенные различия. Перед принятием решения о покупке следует учесть их ключевые особенности. Это позволит подобрать модель, удовлетворяющую вашим требованиям. При желании купить котлы можно на нашем сайте.

Please enable JavaScript to view the comments powered by Disqus.

Какой электрокотел выбрать – электродный и ТЭНовый

Содержание

1. Электродный электрический котел
2. Устройство и принцип работы электродного котла
3. ТЭНовый электрический котел
4. Конструкция и принцип действия ТЭНового котла
5. Сравнение потребления электричества – ТЭНы и электроды
6. Какой котел лучше – с электродами или с ТЭНами

Современные электродные и ТЭНовые котлы, все чаще заменяют твердотопливные агрегаты. Преимущество электрокотлов – это полная автономность работы, высокая безопасность. Инновационные технологии, сократили расход электроэнергии, что сделало электрокотлы одним из наиболее экономичных видов котельного оборудования.

Для бытового применения, предусмотрено два типа электрокотлов: ТЭНовые и электродные. У каждого устройства, есть свои достоинства и недостатки. Отличается принцип работы, эксплуатационные и теплотехнические характеристики.

Электродный электрический котел

Электродные электрические отопительные котлы, отличаются высокой производительностью и экономичностью. Нагрев теплоносителя, происходит практически моментально. Горячая вода, в систему отопления, начинает поступать уже спустя несколько минут после включения электрокотла.

КПД электрокотлов электродного типа, практически на 50% больше, чем у ТЭНовых аналогов. Существуют и недостатки, связанные с внутренним устройством и принципом работы.

Устройство и принцип работы электродного котла

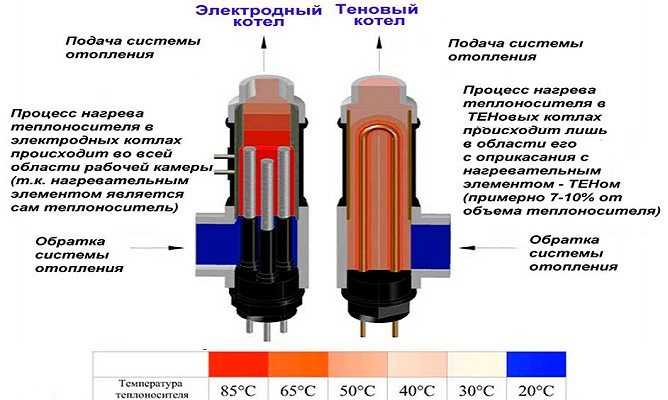

Принцип работы электродного электрокотла, связан с прямым воздействием электрического тока на теплоноситель. Нагревательные электроды, являются положительно и отрицательно заряженными. Создается электромагнитное поле, под воздействием которого, ионы начинают хаотичное движение, с интенсивностью не менее 50 колебаний в секунду.

В процессе нагрева теплоносителя, образуется электролизный газ, поэтому, время от времени, придется стравливать воздух из системы отопления.

Преимущество электродного котла, состоит в высокой экономичности нагрева теплоносителя, по причине отсутствия посредников в передаче тепла. Есть и свои ограничения. Теплоносители, на которых работают электродные электрокотлы, имеют высокое содержание соли. Сделать солевой раствор можно и самостоятельного, но, как показывает практика, лучше воспользоваться уже готовыми смесями.

Материал, из которого состоит электрод в котле, должен быть нейтральным к образованию накипи, иметь хорошую пропускную способность и длительный срок эксплуатации. Производители используют три типа материалов. Бюджетные электрокотлы, оснащены электродами из графита и нержавеющей стали. Котлы премиум класса, оснащены титановыми стержнями.

ТЭНовый электрический котел

Электрические ТЭНовые отопительные котлы, используют принцип косвенного нагрева. Таким же образом, происходит разогрев воды в электрочайнике или бойлере. Посредством замыкания, спираль электрокотла нагревается и передает тепло циркулирующему теплоносителю. Нагрев осуществляется постепенно. Горячая вода начинает поступать в систему отопления не быстрее, чем через десять минут после включения электрокотла.

ТЭНы изготавливаются из различных материалов, влияющих на срок эксплуатации электрокотла и его стоимость. Потребителю предлагают:

• Металлические сплавы, состоящие из мельхиора и нихрома.
• Керамические ТЭНы.
• Композитные нагреватели.

Дороже всего обойдется, электрокотел с керамическим трубчатым нагревателем, имеющим максимальный срок эксплуатации, за счет коррозионной устойчивости. Обычные металлические ТЭНы, быстро выходят из строя. В условиях отечественной эксплуатации, обслуживание электрокотла с заменой нагревательного элемента, понадобится уже через 5-6 лет.

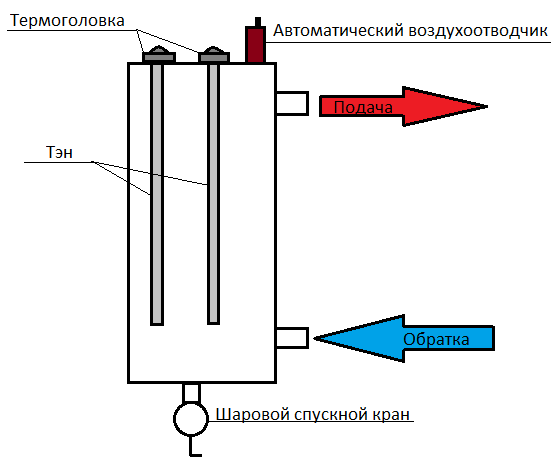

Конструкция и принцип действия ТЭНового котла

Косвенный принцип нагрева в ТЭНовом котле, снижает теплоэффективность отопителя. Преимущество оборудования, это отсутствие необходимости в выделении отдельной сети напряжения, для отопителей с мощностью до 8 кВт. Электрокотел расценивается как обычный водонагревательный прибор. Заполнить систему отопления, можно любым видом доступных теплоносителей.

Недостаток – энергопотери, связанные с принципом работы. При нагреве теплоносителя, теряется от 15-30% тепловой энергии. ТЭНы подвергаются коррозии, что зачастую приводит к выходу нагревательного прибора из строя и, соответственно, к дорогостоящему ремонту.

Сравнение потребления электричества – ТЭНы и электроды

Сравнение электродных и ТЭНовых электрокотлов, показывает явное превосходство в сторону первых. Даже приблизительные расчеты покажут, что расход электроэнергии в электродных моделях, будет ниже, приблизительно на 40%. Но, при этом ТЭНовые котлы, выигрывают в других параметрах:

• При запуске электродного котла, наблюдается сильная нагрузка на проводку, что требует выделения отдельной линии электроснабжения, за счет хозяина дома или квартиры. Регистрация и монтажные работы, обойдутся в значительную сумму.
  В расчет энергопотребления ТЭНовым котлом, следует включить разницу в оформлении необходимых документов на установку и затраты на ввод в эксплуатацию.
• Котлы с непосредственным нагревом теплоносителя, не могут работать при подключении к низкотемпературным системам отопления или в энергосберегающем режиме, поэтому, не подходят для подключения к теплым полам (при установке узла подмеса, допускается подключение водяного пола), а предназначены исключительно для двухтрубных систем отопления классического типа.

Разница в потреблении электричества, между электродными и ТЭНовыми электрокотлами, очевидна. Но, первые, имеют ограничения в сфере применения, дороже обходятся при установке и требуют использования специального теплоносителя.

Какой котел лучше – с электродами или с ТЭНами

После перечисления плюсов и минусов электродных и ТЭНовых электрокотлов в автономном отоплении, связанных с особенностями их эксплуатации, напрашивается вывод о том, что каждый тип имеет право на существование. Подбор выполняется в каждом отдельном случае. Помощь в вопросе выбора, окажут реальные отзывы об электрических электродных и ТЭНовых котлах.

При подборе подходящей модели по принципу работы, ориентируются на следующие особенности эксплуатации:

• Условия установки – ТЭНовый котел не требует получения специальных разрешений на подключение. Электродный аналог однофазного и трехфазного типа, подключается к отдельной ветке напряжения.
• Электрическая и тепловая мощность – ТЭНовое отопительное оборудование, в этом отношении, существенно проигрывают электродным. Последние, выходят на рабочую мощность в течение нескольких секунд и эффективно поддерживают необходимую температуру теплоносителя.
• Технологические жидкости – систему отопления с электродным отопителем, заполняют исключительно специализированными составами. Время от времени, потребуется удалять газ из водяного контура. ТЭНовый нагреватель, работает при любом теплоносителе, включая антифриз.
• Простота обслуживания – при решении, какие электрокотлы лучше, электродные или ТЭНовые, легкость эксплуатации системы отопления, немаловажный момент. Чтобы создать необходимое при электродном нагреве электромагнитное поле, потребуется, чтобы в теплоносителе было определенное содержание солей, определяемое специальным инструментом.
  Время от времени, придется проверять состав и при необходимости, менять теплоноситель. В случае ТЭНового отопителя, для работы, оптимально подойдет любая дистиллированная вода.

Отзывы о котлах электродного и ТЭНового типа, показывают, что выбор зависит от условий эксплуатации, скорости, с которой необходимо запустить агрегат, а также, других теплотехнических характеристик здания. На данный момент, производители (в том числе и европейские), видя постоянный спрос, изготавливают теплогенераторы каждого типа.

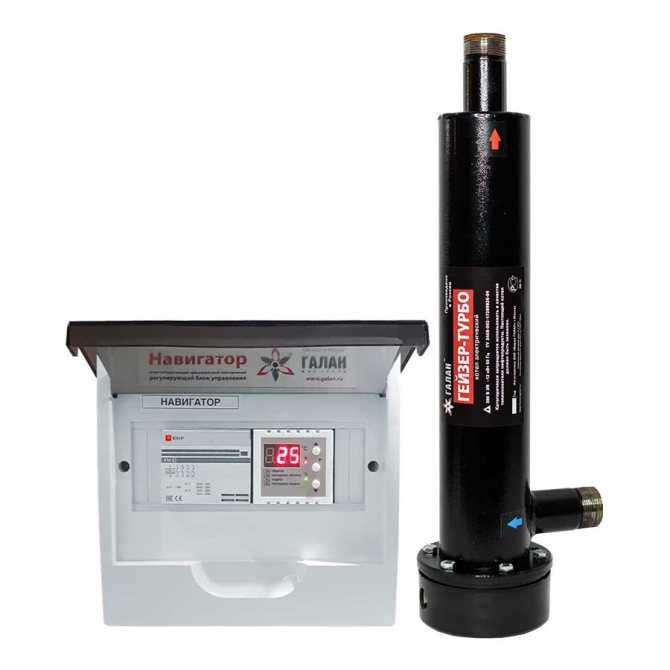

• Электродные модели предлагаются следующими марками: Галан – серий ОЧАГ, ГЕЙЗЕР, ВУЛКАН.
• ТЭНовые аналоги, доступные отечественному потребителю:

  • Buderus Logamax E213,
  • Vaillant eloBLOCK VE,
  • MORA-TOP Electra,
  • Теплотех ЭВП.

Все электрокотлы, полностью соответствуют стандартам безопасности и имеют многоуровневую защиту, о чем свидетельствует сертификат качества и лицензия Ростехнадзора.

Две разновидности электрических котлов с разными преимуществами | Lathrop Trotter

Опубликовано 28 апреля 2021 г. автором Lathrop Trotter и размещено в рубрике «Котлы».

Электрические котлы обеспечивают надежную работу и эффективность, будучи более безопасными и чистыми, чем другие типы котлов. Lathrop Trotter с гордостью предлагает электрические паровые и водогрейные котлы от Precision Boilers.

Существует две разновидности электрических котлов: погружные котлы с резистивным элементом и котлы электродного типа . Эти два типа электрических котлов редко пересекаются по размеру котла из-за производственных затрат и требуемого уровня контроля.

Погружаемые котлы с устойчивым элементом

• единиц доступны в конфигурациях 208, 240, 380,415, 480 и 600 вольт
• Все элементы полностью погружены в воду
• Традиционные конструкции 200 фунтов на п. Наши котлы элементного типа, рассчитанные на давление менее 200 фунтов на квадратный дюйм, имеют элементы с фланцем на 4 болтах. Это означает, что их можно удалить с помощью обычных ручных инструментов, в отличие от петель элементов в виде пучков, используемых в конкурирующих котлах.

  Для наших электрических котлов выше 200 фунтов на квадратный дюйм мы используем комплектный тип, чтобы обеспечить номинальное давление до 1750 фунтов на квадратный дюйм.

  Электрические котлы сопротивления мощностью от 1 до 500 л.с. (10–5000 кВт) как для электрических, так и для паровых котлов. Котлы сопротивления управляются с помощью пропорционального прогрессивного карточного контроллера, связанного с регулятором температуры (бойлер ГВС) или регулятором давления (паровой бойлер).

  Каждый из этих электрических котлов имеет внутренние цепи, подключенные к контакторам элементов, которые включаются и выключаются с помощью платы ступенчатого управления в зависимости от входа на контроллере котла. Пошаговая карта будет задействовать выбранный банк элементов с равномерной загрузкой, давая при этом временную задержку, чтобы не перегружать отдельные элементы больше, чем другие. Наша технология «первый вкл/первый выкл» означает, что ступенчатая карта задействует схему ступени следующего элемента, если котел выключается по порядку. Это обеспечивает равномерный износ элементов с течением времени.

  Электродный тип Электрические котлы

  • Диапазон 2700pph-167 000pph паровой выход
  • 100-400 фунтов на клетчатки. HP (800Kw-50,000KW)

  Электрические котлы электродного типа предлагаются только в качестве опции парового котла. Ассортимент этих котлов подходит для большинства применений паровых котлов высокого давления. В этой конструкции электроды висят над уровнем воды котла. Когда системе требуется пар, один или несколько насосов с приводом от частотно-регулируемого привода нагнетают воду котла из резервуара через паровое сопло и распыляют на электроды под напряжением, немедленно превращаясь в пар.

  Используя частотно-регулируемый привод для управления выходной мощностью, электродные котлы настраиваются на 100% динамический диапазон. (См. диаграмму ниже.) Эти котлы не могут перейти в состояние низкого уровня воды — когда вода не достигает коллектора форсунки, она не будет производить пар, и, таким образом, котел и система защищены.

  Готовы обсудить ваши потребности в котле? Свяжитесь с Lathrop Trotter сегодня!

  Вопросы? Ваш инженер по продажам Lathrop Trotter может помочь! Свяжитесь с нами

  Сравнение электродного котла и паровых электроувлажнителей резистивного типа

  В этой статье я объясню разницу между электродным котлом и увлажнителями резистивного типа. Оба они производят пар и используют электричество в качестве источника энергии, но они основаны на двух совершенно разных принципах работы.

  Как увлажнители с электродными котлами генерируют пар?

  Увлажнитель с электродным бойлером использует электричество, протекающее через потоки воды, для создания пара. Проводящие свойства воды используются для передачи электрического тока. Потребляемый ток и, следовательно, производство пара зависят от проводимости воды (обычно от 125 до 1250 мкСм/см), а также от уровня воды, покрывающей поверхность электродов.

  Как увлажнитель резистивного типа производит пар?

  Увлажнитель резистивного типа (или резистивного типа) использует погружной электрический нагреватель для нагрева воды до точки кипения для производства пара. Ток, потребляемый увлажнителем, определяется законом Ома; она постоянна и зависит только от значения сопротивления нагревателя.

  Паропроизводительность и точность

  Паропроизводительность увлажнителя электродного котла находится в прямой зависимости от проводимости воды и уровня воды. Чем чище и чище вода, тем ниже ее электропроводность. Проводимость воды, содержащейся в цилиндре увлажнителя электродного котла, будет увеличиваться по мере того, как увлажнитель производит пар. Пар не содержит минералов, солей или других веществ, поэтому все эти вещества остаются в оставшейся воде до тех пор, пока не будет проведена продувка для обновления содержания воды.

  Другим фактором, влияющим на выход пара, является количество накипи или известняка, скопившихся на электродах. Накипь является результатом осаждения минералов и солей, содержащихся в воде. Этот процесс абсолютно неизбежен для любого увлажнителя электродного котла, так как по принципу его действия требуется использование водопроводной (городской) воды.

  Точность выходной влажности не может быть лучше, чем +/- 5% относительной влажности для электродные котлы , при этом выход пара будет медленно уменьшайте во время работы увлажнителя до тех пор, пока выход пара не перестанет удовлетворять потребности. Тогда цилиндр нужно заменить.

  Для увлажнителя резистивного типа , выход пара является постоянным и не зависит от проводимости воды (или других условий), также возможное образование накипи на нагревательном элементе не повлияет на выход пара увлажнителя. Точность вывода влажности для резистивного типа может составлять всего +/-1% относительной влажности . Эта точность сохраняется в течение всего срока службы увлажнителя.

  Как уже упоминалось, для работы электродного котла

  требуется проводимость воды (примеси) , поэтому этот тип увлажнителя не может принимать очищенную воду, такую ​​как вода обратного осмоса или деионизированная вода.

  Обратный осмос (RO) — это технология очистки воды, в которой используется полупроницаемая мембрана для удаления ионов, молекул и более крупных частиц из питьевой воды. Деионизированная вода (DI), часто синоним деминерализованной воды, представляет собой воду, из которой удалены почти все минеральные ионы. Деионизация — это химический процесс, в котором используются специально изготовленные ионообменные смолы.

  Увлажнители резистивного типа могут работать с очень чистой водой, такой как вода обратного осмоса или деионизированная вода. Однако большинство производителей, предлагающих этот тип увлажнителей, будут использовать некачественные материалы и/или иметь ограничения из-за своих датчиков уровня воды, поэтому они будут устанавливать дополнительные затраты на свой увлажнитель, способный работать с водой обратного осмоса или деионизированной водой.

  Увлажнитель IER от steamOvap может принимать любой тип воды, от водопроводной (городской) до воды обратного осмоса без дополнительных опций.

  Служба

  Обслуживание электродного котла заключается в замене «расходного» пластикового цилиндра, который уже не может производить достаточно пара, на новый.

  Производители еще не предлагают программы утилизации для этой пластиковой и электрической запчасти, которая окажется в отходах.

  Паровой цилиндр увлажнителя резистивного типа, напротив, является постоянной частью, обычно изготавливаемой из нержавеющей стали. Когда используется водопроводная вода, ее необходимо обслуживать. Услуга заключается во вскрытии баллона и удалении скопившейся внутри накипи. Эта операция может быть трудоемкой, трудоемкой и сложной, что требует специальных навыков и инструментов для большинства увлажнителей резистивного типа, представленных на рынке.

  Это не относится к увлажнителю IER от steamOvap благодаря запатентованной системе «направляющей и блокировки», которая позволяет открывать и очищать паровой цилиндр за несколько минут без использования инструментов или специальных навыков.

  Стоимость владения

  Первоначальная стоимость увлажнителя с электродным бойлером ниже, чем у увлажнителя резистивного типа.

  Большинство производителей увлажнителей предлагают обе технологии. У них цена электродного бойлерного увлажнителя намного ниже, чем у их резистивного типа. Их ценообразование делается так же, как производители принтеров делают с чернилами струйных принтеров по сравнению с лазерными принтерами . Так же, как и струйные принтеры, увлажнители электродного типа дешевле в покупке, но по мере их использования и эксплуатации расходные материалы будут представлять собой значительные затраты: чернильные картриджи для принтеров или запасной пластиковый цилиндр для электродных котловых увлажнителей.

  Низкие первоначальные затраты делают увлажнитель с электродным котлом предпочтительным выбором для подрядчиков. В большинстве случаев необходимые будущие запасные части не включены в первоначальный бюджет.

  В любом случае, общая стоимость владения в пользу увлажнителя резистивного типа, в среднем всего через 18 месяцев.
