Как закрепить крышу к стенам из керамзитобетонных блоков

Главная » Разное » Как закрепить крышу к стенам из керамзитобетонных блоков

к газобетону, к керамзитобетонным блокам, к кирпичной стене, к армопоясу, фотографии и видео

На поверхность крови могут действовать различные силы: ветер, нагрузка снега и дождя. Поэтому так важно надежно закрепить крышу к несущим стенам и равномерно перераспределить все эти силы. В ином случае крыша может быть легко сорвана сильным порывом ветра или покоситься в одном месте. Для того, чтобы избежать всего этого, необходимо очень качественно и, главное, правильно провести крепление мауэрлата к стене (подробнее: «Какое крепление мауэрлата к стене выбрать – варианты и способы монтажа»).

Для создания этого элемента используют хвойные породы дерева. В основном применяют брус сечением 150*100, 150*150 или 80*180 мм. Помимо этого можно использовать обычное бревно диаметром 18 см, но его необходимо очистить от коры. Также для плотного прилегания мауэрлата к стене, одну сторону такого бревна необходимо подпилить.

Крепление мауэрлата можно проводить несколькими способами:

Способы крепления мауэрлата к стене из дерева

Если стены дома возведены из клеенного или оцилиндрованного бруса, то мауэрлат кладут по верхнему венцу стен. Крепление проводят так же как и остальные элементы стен. В домах из брусьев вместо мауэрлата можно использовать верхний венец. Также в домах с каркасом из дерева в качестве мауэрлата может использоваться верхняя обвязка.

Крепление мауэрлата к кирпичной стене

Укладку мауэрлата на такие стены проводят по всему периметру, с размещением ближе к внутренней стороне. Снаружи деревянный элемент защищается небольшим выступом стены. Место для укладки мауэрлата необходимо подготовить еще на этапе возведения стен. Также необходимо заранее определиться с методом крепления.

В зависимости от выбора, меняются некоторые операции подготовительных работ:

Крепление мауэрлата проволокой. Проволоку катанку необходимо заложить между кирпичами за три ряда до края стенки. Ее вмуровывают в кладку. Длину проволоки подбирают такой, чтобы ее хватило для обвязки бруса. Количество мест закладки проволоки должно соответствовать количеству стропильных ног.
Закладка деревянных пробок. В кирпичную кладку закладывают деревянные пробки, по размерам равные одному кирпичу. При этом эти элементы необходимо обязательно обработать антисептиками. Пробки можно закладывать непосредственно под мауэрлатом или через один ряд кирпича. Но делать это необходимо ближе к внешней плоскости стены. Мауэрлат фиксируют по заложенным пробкам с использованием металлических скоб. В этом случае количество креплений также должно соответствовать количеству стропильных ног (прочтите также: «Мауэрлат: размеры и особенности крепления»).
Арматурные анкера для крепления мауэрлата. В кирпичную кладку вмуровывают арматуру на высоте не менее трех рядов до ее конца. Диаметр арматуры должен быть не менее 10 мм. Ее изгибают в форму буквы Г. Короткий край не должен быть меньше 25 см. Именно этот участок арматуры закладывают в кладку кирпича. Длинный край при этом вертикально торчит из стены. Размещают арматуру в места осевой разметки мауэрлата. Длина вертикального куска арматуры должна быть достаточной для того, чтобы пройти через мауэрлат и выступить из него на 25 см. В брусе высверливают отверстия, через которые его надевают на арматуру. Затем ее загибают и фиксируют гвоздем. Как и в предыдущих двух случаях, количество креплений должно быть равным количеству стропильных ног.

Крепление мауэрлата к армопоясу

Для зданий, которые строятся из ячеистых блоков бетона или сборных панельных конструкций, монтаж мауэрлата обязательно требует установку армопояса своими руками. Укладывая арматуру в опалубку, необходимо заложить шпильки диаметром от 10 мм с нанесенной резьбой и приваренной внизу поперечиной. Шпильки размещают равномерно по площади армопояса. Их количество должно быть равным или большим числа стропильных ног. Из армопояса шпильки должны торчать на длину толщины мауэрлата и дополнительных 4 см для затяжки двух гаек. Нанося разметку расположения резьбовых креплений, на мауэрлате необходимо отметить места установки стропил. В идеальном случае крепление мауэрлата к керамзитобетонным блокам располагается ровно посередине между стропильным ногами. Также важно избегать совпадения крепления с местом установки опоры (прочтите также: «Как крепить мауэрлат к газобетону»). Перед заполнением опалубки бетоном, необходимо обмотать резьбу закладных шпилек малярным скотчем. Это поможет предотвратить загрязнения резьбы и прихода ее в негодность. После того, как армопояс высохнет и приобретет прочность, можно приступать к закладке мауэрлата. Но перед этим в нем необходимо просверлить отверстия под шпильки. После этого брус фиксируется двумя гайками. Для того, чтобы со временем соединение не ослабло, необходимо завершить его контргайкой. Читайте также: «Крепление стропил к стене дома».

Крепление мауэрлата на армопояс, подробнее на видео:

Для того, чтобы уменьшить количество стыков в конструкции мауэрлата, для его создания выбирают брусья максимальной длины. Отдельные элементы сращивают косым прирубом с фиксацией болтами, саморезами или гвоздями. На углах конструкцию мауэрлата усиливают металлическими пластинами или скобами.

kryshadoma.com

Крепление мауэрлата к армопоясу: варианты и особенности

Планируя осуществить заливку армопояса под мауэрлат, важно продумать размеры и характеристики крепежной системы. Мауэрлат – это промежуточный брус, через который стропильная система соединяется со стенами анкерами, шпильками или проволокой. После укладки мауэрлата важно надежно закрепить крышу дома. При изготовлении стен из ячеистых блоков следует продумать крепление мауэрлата к керамзитоблокам без армопояса, а также вместе с ним. Рассмотрим, как нужно установить мауэрлат, чтобы не разрушить пористый бетон. Ведь при неправильном креплении блоки могут растрескаться.

Как крепить мауэрлат – варианты фиксации

Строители в своем лексиконе используют термин «мауэрлат», имея в виду специальную раму, закрепленную на торцевой поверхности капитальных стен. Независимо от того, выполняется ли для возведения несущих стен кирпичная кладка или используются пористые блоки, обязательным элементом здания является мауэрлат. Его делают из швеллера или деревянных брусьев. Мауэрлат объединяет в общую схему кровельную конструкцию и коробку дома. Демпферная рама обеспечивает равномерное распределение нагрузок на стены и надежно соединяет кровельную ферму с коробкой.

Одним из элементов, без которого не обходится ни одна кровля является мауэрлат

В зависимости от того, какие материалы используются для строительства стен, применяются различные методы крепления мауэрлата:

установка мауэрлата на торцевую плоскость стен без заливки армированного пояса. Данный вариант крепления прочно позволяет закрепить опорный брус к поверхности газобетонной, кирпичной или керамзитобетонной стены. В процессе кладки верхнего уровня блоков между ними устанавливается проволока, которая продевается через отверстия в раме. Затем концы проволоки скручиваются;
монтаж мауэрлата на армированный пояс, сооруженный по периметру опорной поверхности коробки дома. Указанный метод используется для фиксации мауэрлата к стенам, построенным из кирпича или композитных блоков. Технология монтажа предусматривает заливку железобетонного пояса, в котором забетонированы куски арматуры диаметром 8-10 мм. Стальные стержни используются для фиксации мауэрлата.

Способ крепления силовой рамы указывается в проекте здания.

Крепление мауэрлата к керамзитоблокам без армопояса

Приняв решение использовать керамзитобетонные блоки для возведения стен здания, следует учитывать их нагрузочную способность. Пористый керамзитобетон не способен воспринимать значительные нагрузки. Однако при небольшой массе кровельной конструкции допускается установка мауэрлата на торцевую поверхность керамзитобетонных стен.

Для этого следует выполнить указанные действия:

Нарезать куски стальной проволоки.
Уложить проволоку между блоками верхних рядов кладки.
Завершить кладку, обеспечив выход свободных концов проволоки.
Уложить деревянный брус на поверхность керамзитобетонных стен.
Стянуть проволокой мауэрлат через предварительно выполненные отверстия.

Прочность армопояса под мауэрлат напрямую зависит от того, какой будет его конструкция

Количество выполняемых связей должно соответствовать числу стропильных опор.

Все виды пористых бетонов отличаются недостаточно высокой прочностью. Это необходимо учитывать при выборе метода крепления. Рассмотрим далее, как закрепить мауэрлат к газобетону без армопояса.

Монтаж мауэрлата на газобетон без армопояса

Технология установки мауэрлата на поверхность газобетонных стен, не оборудованных армопоясом, аналогична методу крепления к блокам из керамзитобетона.

При выполнении работ следует обращать внимание на ряд моментов:

укладку катаной проволоки между газобетонными блоками за пару рядов до верха стены;
подбор длины проволочных отрезков для обеспечения надежной обвязки мауэрлата;
обеспечение горизонтальности верхней плоскости газобетона для укладки бруса;
соответствие участков закладки проволоки и мест фиксации общему количеству стропильных балок.

Проволочный крепеж надежно крепит опорный брус к газобетонным стенам.

Обеспечение прочности конструкции при фиксации мауэрлата с армопоясом

Для повышения надежности крепления мауэрлата и предотвращения деформации коробки здания сооружается армированный пояс.

Ширина армопояса, должна соответствовать ширине стены

Он позволяет решить ряд серьезных задач:

сформировать прочную горизонтальную основу по контуру газобетонных или кирпичных стен;
предотвратить локальное продавливание пористого бетона в местах крепления стропильных балок;
придать дополнительный запас жесткости газобетонной или керамзитоблочной коробке здания.

Выполняйте работы по сооружению армопояса в следующей очередности:

Смонтируйте опалубочную конструкцию по контуру коробки.
Соберите и установите внутри опалубки арматурный каркас.
Разместите и закрепите к арматуре резьбовые шпильки для крепления мауэрлата.
Обеспечьте чистоту резьбовой части шпилек после бетонирования с помощью полиэтилена или ветоши.
Произведите заливку опалубки бетонной смесью.
Выполните демонтаж элементов опалубки после твердения бетона.

На застывший армопояс с резьбовыми шпильками несложно закрепить деревянный брус мауэрлата.

Как надежно зафиксировать мауэрлат – проверенные способы крепления стропил

При сооружении опорной конструкции для крепления кровли важно обеспечить надежность крепления брусьев.

Анкерный болт является распространенным крепежом

Используются следующие методы крепления стропил:

стальными уголками. Металлические элементы Г-образного сечения крепятся с противоположных плоскостей стропильных балок с помощью саморезов, обеспечивая надежное крепление с несущей рамой;
вязальной проволокой. После выполнения отжига проволока становится более мягкой и легко поддается деформации. При диаметре вязальной проволоки 0,5-0,6 мм обеспечивается надежность соединений элементов стропильной фермы;
выгнутыми скобами. Использование крепежных элементов П-образной формы позволяет надежно закрепить стропильные балки к опорному брусу. Скобы забиваются молотком и охватывают поверхность бруса;
металлическими пластинами. Стальной крепеж применяется при сборке стропильной конструкции, изготовленной из металлических профилей. Крепление осуществляется резьбовыми шпильками или саморезами по металлу;
металлическими кронштейнами. Применяются самостоятельно изготовленные кронштейны или покупные изделия. При толщине кронштейна не менее 2 мм обеспечивается надежность анкерного и саморезного крепления;
монтажной лентой. Это проверенный метод крепления, обеспечивающий необходимую жесткость фиксации. Данный способ не вызывает ослабления несущей конструкции в точках фиксации.

Выбор метода крепления осуществляется индивидуально. При этом необходимо учитывать конструктивные особенности здания, а также материалы, из которых изготовлены стены и стропильная ферма.

Для крепления мауэрлата к коробке строения используются следующие технологические приемы:

крепление отожженной проволокой;
монтаж с помощью резьбовых шпилек;
фиксация с использованием химических анкеров.

Некоторые мастера предпочитают осуществлять крепление мауэрлата к армопоясу с помощью шпилек

Выбирая оптимальный способ крепления, следует учитывать ряд факторов:

габаритные размеры коробки здания;
конструкцию кровельной фермы;
массу стропильной конструкции;
материал стропильных балок.

Остановимся более детально на особенностях различных методов крепления.

Как выполняется надежная установка стропильной конструкции на проволоку?

Стальная проволока традиционно применяется для крепления мауэрлата. Это бюджетное решение, позволяющее надежно зафиксировать опорный брус. Крепление проволоки осуществляется на завершающем этапе возведения стен.

Для обеспечения крепления бруса следует выполнять ряд требований:

Нарезать из отожженной проволоки отрезки нужной длины.
Многократно скрутить проволоку и закрепить внутри кладки.
Запустить свободные отрезки проволочной петли через отверстия бруса.
Тщательно перекрутить проволоку, не допуская ее разрыва.

В участках связывания обеспечивается прочный прижим бруса к опорной поверхности коробки. При выполнении работ важно правильно рассчитать длину проволочных отрезков, позволяющую обеспечить плотный охват мауэрлата. Преимущества проволочного метода фиксации – легкость выполнения работ и незначительный уровень затрат.

Как видно сам мауэрлат и процесс его крепления являются очень важным

Крепление пояса под мауэрлат резьбовыми шпильками

С помощью шпилек, изогнутых под углом 90 градусов, выполняется надежная фиксация мауэрлата на верхнем уровне стены. На конце шпильки, предназначенном для крепления бруса, выполняется резьба М8-М10. Изогнутый конец крепежного элемента, имеющий гладкую поверхность, располагается внутри стенной кладки или в армопоясе. Длина загнутой части составляет 0,35-0,4 м.

Приняв решение крепить мауэрлат на резьбовые шпильки, обратите внимание на следующие моменты:

высоту расположения резьбовой части на расстоянии 0,3-0,4 м от верхнего уровня коробки;
интервал между резьбовыми шпильками, соответствующий расстоянию между стропильными балками;
надежную защиту резьбовой части шпилек с помощью малярного скотча или полиэтилена при бетонировании.

Крепление мауэрлата на резьбовые шпильки осуществляется с помощью гаек, под которые следует подложить шайбы увеличенного диаметра.

Фиксация несущего каркаса на газобетонную стену с использованием анкеров

Метод крепления с использованием стальных анкеров похож на способ фиксации резьбовыми шпильками. Монтаж крепежных элементов производится до заливки армированного пояса бетонным раствором.

При выполнении работ важно соблюдать ряд требований:

выполнить правильную разметку в брусе координат крепления;
соблюдать ровный шаг между стальными анкерами;
выполнять отверстия в брусе, соответствующие по диаметру резьбовой части.

По эффективности крепления данный способ более надежен, если сравнивать с использованием отожженной проволоки.

Как нужно установить мауэрлат – тонкости монтажа

При выполнении монтажных работ обратите внимание на следующие нюансы:

расположение мауэрлата на расстоянии 5 см от внешней плоскости стены;
крепление мауэрлатного бруса параллельно кровельному коньку;
обеспечение горизонтальности поверхности для монтажа бруса;
пропитку деревянного бруса антисептическим составом.

При стыковке брусьев мауэрлата следует соединять стыковые части металлическими скобами.

Подводим итоги

Для обеспечения прочности строений важно надежно закрепить мауэрлат. Технология позволяет выполнить крепление мауэрлата к керамзитоблокам без армопояса и на поверхность бетонного контура усиления. Для фиксации бруса используются различные технологические приемы. Необходимо ответственно подойти к выбору способа крепления для обеспечения надежной фиксации кровельной конструкции.

pobetony.expert

Чем лучше крепить подвесы под профиль в керамзитоблоках

Керамзитовые блоки представляют собой один из современных типов строительных материалов, который используется для возведения самых разных конструкций, начиная с жилых домов и заканчивая производственными помещениями и офисами.

Популярность этого материала объясняется его отличными техническими параметрами. С ним легко работать при этом здания из керамзита обладают хорошими теплоизоляционными свойствами а кроме того они возводятся в максимально короткие сроки.

При этом, как и в каждом другом виде материалов в керамзите есть свои слабые места. Например, для того чтобы прикрепить к керамзиту какой либо предмет в том числе и профиля обшивки требуется применение специальных методик так как просто забить гвоздь в этот материал не получиться.

Так что же делать, если владельцам дома из керамзита необходимо повесить на потолок или стену тяжелый бойлер, предметы меблировки, раковину или что-то подобное. Сейчас существует несколько эффективных способов провернуть подобную операцию с помощью специальных видов крепежей.

При этом сразу нужно сказать о том в керамзит можно просто вкрутить саморез однако проблема в том что он будет держаться не слишком хорошо кроме того его невозможно будет выкрутить обратно.

В данной статье речь пойдет о том, какие способы крепления лучше всего подходят именно для керамзитовых блоков.

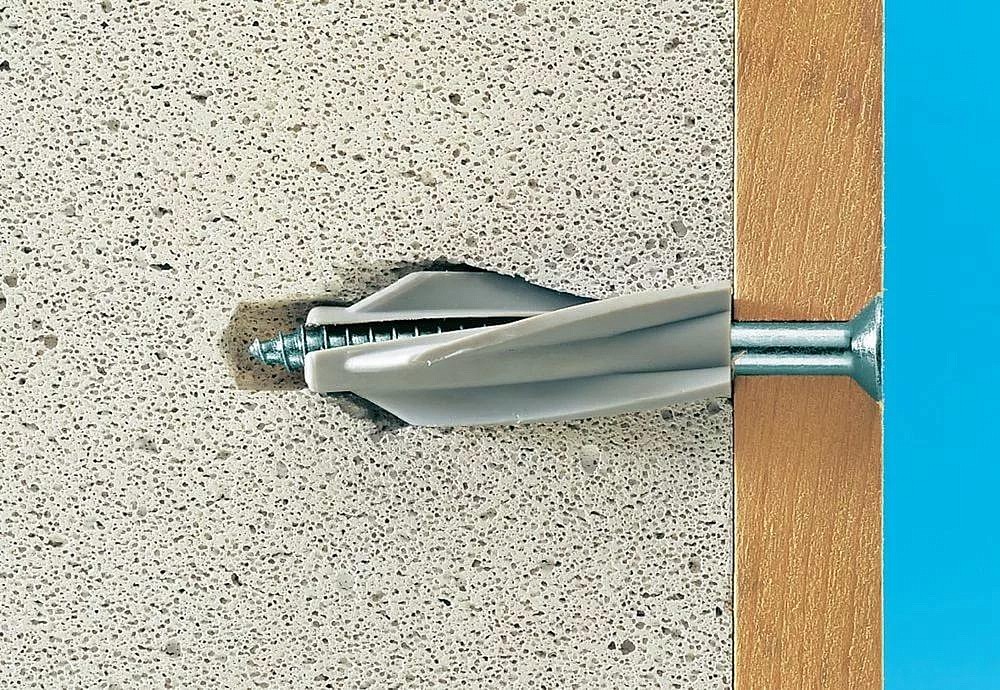

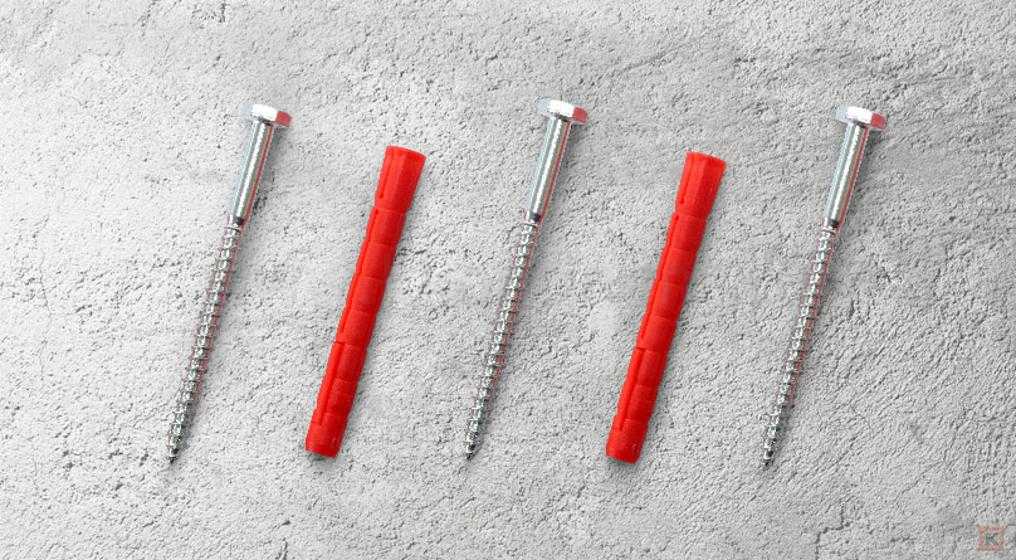

Дюбеля для работы с легким бетоном

Одним из достаточно качественных методов крепления является использования особенного типа дюбеля, пробка которого имеет специальные нарезы в виде резьбы.

Работает это следующим образом в начале сверлиться отверстие под размер пробки дальше она вкручивается в него и уже, потом ставиться сам дюбель. Причем можно использовать как специальные гвозди, так и обычные саморезы.

Сегодня пробки для таких систем изготавливаются как из специального пластика, так и из металла. При этом понятно, что металлические крепления могут выдерживать большую нагрузку. Однако и стоит они при этом дороже.

Анкера для крепления в керамзит газосиликатный блок

Анкера это популярный вид креплений, который часто используется для работы с бетоном и всевозможными облегченными типами строительных материалов. Они отличаются высокой надежностью и могут выдерживать по-настоящему большие нагрузки.

Поэтому если нужно повесить тяжелый шкаф или, например раковину то конечно лучше использовать именно анкера.

Сам по себе этот тип креплений представляет собой длинную металлическую пробку, в которую вкручивается болт. В процессе вкручивания он деформирует пробку, расширяя ее. Именно это и позволяет крепко удерживать самые тяжелые предметы на стенах или потолке.

Саморез

Как уже говорилось выше, саморезы также могут использоваться для крепления в газобетоне. Минусом этого варианта является то, что все-таки этот тип крепежа можно использовать для не слишком тяжелых предметов. Кроме того закрученные саморезы тяжело доставать если в друг понадобиться их убрать.

При этом если владелец решил использовать именно этот метод, то для него следует подбирать саморезы с широким шагом и большими нарезами. Так как если использовать другие виды, то саморез просто не будет держаться в легком бетоне.

Итак если владельцу квартиры или любого другого здания необходимо повесить на стену из керамзита какой либо предмет то вначале ему следует разобраться какой именно тип креплений лучше всего использовать в конкретной ситуации.

А чем вы крепите подвесы под профиль в керамзитоблоках? Поделитесь своим опытом в комментариях.

tradinghub.ru

Как крепить мауэрлат к стене из керамзитобетонных блоков?

Можете стропила крепить к балкам. Балки то на что то опираются- должны на пояс, к нему и крепить балки. Не унесет. <img src=»//content-2.foto.my.mail.ru/bk/kissa1910/_answers/i-1177.jpg»><img src=»//content-9.foto.my.mail.ru/bk/kissa1910/_answers/i-1178.jpg»>

Можно и доску по периметру кинуть, можно и балки просто через уголки в стену засверлить: в обычных панельных домах наружные стены керамзитобетонные, и на правильно подобранных обычных крепежах висят и батареи и кондиционеры. Не унесет, если не Новороссийск.

мауэрлат крепится к стене шпильками. они должны быть либо заранее выставлены и вмурованы, либо армопояс.

здесь подскажут <a rel=»nofollow» href=»http://www.gsto.ru» target=»_blank»>http://www.gsto.ru</a>

touch.otvet.mail.ru

: Кухня и столовая :: BlogStroiki Default Default :: BlogStroiki

Вопрос №8:Cкажите пожалуйста можно ли повесить на отштукатуренный керамзитобетонный блок шкафы , не разрушится ли блок(Марат

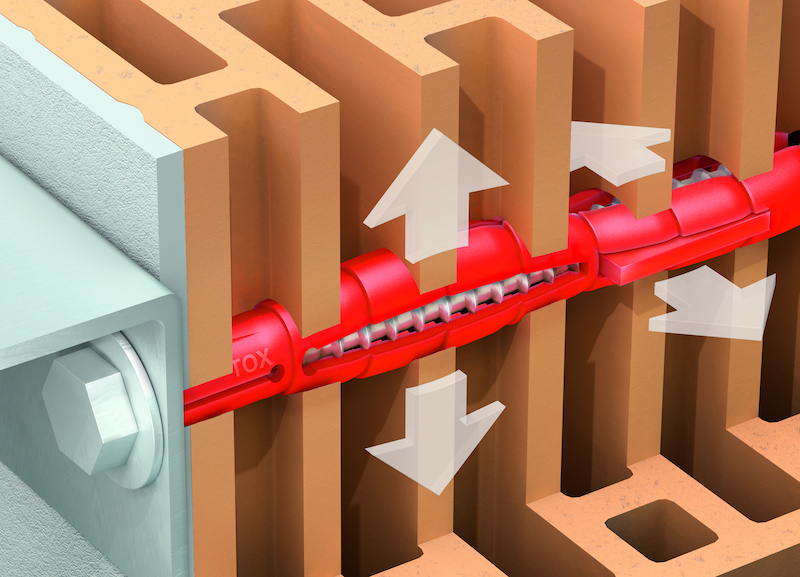

Ответ:Керамзитобетонные блоки, особенно многощелевые, состоят из нескольких перегородок, через которые вы должны просверлить или пробурить отверстие. Категорически не применять для такого вида работ перфоратор! Если будем сверлить без удара, то в полученные просверленные отверстия смело можно поставить обычные капроновые дюбеля или анкерные болты и они на 100% будут выполнять свою удерживающую функцию ,как и в бетоне или кирпичной стенке.

Учитывая ,что толщина внешней перегородки керамзитоблока должна быть не менее 40миллиметров, плюс штукатурка 10 миллиметров, получаем рабочую толщину стенки в 50 мм. А это уже что то. И если для подвески шкафов использовать реечную планку(см.фото) ,а не точечные крепления, то можно смело навешивать шкафы на стенку из керамзитоблоков.

Если хотите можно просверлить еще одну внутреннюю(если стенка в блок) или внешнюю(если стенка в пол-блока) и естественно подобрать соответствующую длину дюбеля или анкерного болта, это снимет у вас все проблемы, на такое крепление можно вешать металлическую дверь, радиаторы , настенный котел отопления и т.д.

Если у вас получится, то идеальным и самым основательным будет установка анкерного болта не в тело керамзитоблока а в кладочный шов над блоком, в таком случае тело блока останется не тронутым и нагрузку на такой анкерный блок можно установить максимальную.

Вместо обычных капроновых дюбелей для крепления реечной планки очень хорошо можно использовать металлические дюбеля MOLLY.Это анкерные болты в миниатюре, хорошо держат с отличным усилием на отрыв при креплении только в теле внешней перегородки керамзитоблока.
Желательно для навешивания шкафов на монтажную рейку использовать и навесы регулируемые, это значительно облегчит вам монтаж и регулировку шкафов в вертикально ий горизонтальной плоскостях:

Добавлено: 09.02.2014 18:02

blogstroiki.ru

Смотрите также

Крепление газовых баллонов к стене
Наклеивание пробки на стены
Чем штукатурить стены саманные
Стены из гипсокартона фото для зала
Покраска стен эмалью алкидной краской своими руками фото
Надо ли шпаклевать стены перед поклейкой обоев
Как правильно начинать штукатурить стены сверху или снизу
Расстояние от газового счетчика до стены
Может ли тепловизор видеть сквозь стены
Световое панно со светодиодной подсветкой на стену
Как крепить стекловату к деревянной стене

Крепление турника в квартире и в загородном доме на химический анкер: своими руками

Главная | Статьи | Крепление турника в квартире и в загородном доме на химический анкер: своими руками

Дата: 18. 07.2019

Как подвесить турник над дверным проёмом и на стенах, сделанных из щелевого кирпича, бетона и керамзитобетона, используя дюбели, шпильки и химические анкеры.

Когда житель мегаполиса или загородного коттеджа решает повесить дома турник, то это ему кажется простой задачей. Берешь дрель или перфоратор, сверлишь стены, загоняешь крепёж и устанавливаешь перекладину. Но как показывает практика, существуют подводные камни — стены, сделанные из непрочных материалов, о которых может разбиться желание заняться спортом. Поэтому в этом материале мы расскажем:

Как закрепить турник на стенах из бетона и пустотелого кирпича.
Для чего нужен химический анкер.
Как пользоваться химически анкером.
Можно ли подвесить турник на стене из керамзитобетонных блоков.
Как установить турник над дверным проёмом.

Сложности крепления турника на стенах из бетона, щелевого кирпича и керамзитобетона

Выбирая способ закрепления турника дома или в квартире, в первую очередь нужно отталкиваться от типа стеновых материалов.

Причина — если пользователь весит под 90-100 кг и тренируется с дополнительными отягощениями, то на опору оказывается серьёзная нагрузка и повышенное динамическое воздействие. Если установить турник, «как все», то может возникнуть ситуация, что стена не выдержит, и спортивный снаряд выдернет из неё крепёж, или конструкция станет раскачиваться.

Courvoisier Пользователь FORUMHOUSE

Я решил установить дома турник. Стены бетонные. Стал делать отверстия перфоратором и оказалось, что бетон рыхлый, сильно крошится и бурится, точно штукатурка. А нагрузки на турник будут серьёзные. Боюсь, как бы он не вырвал крепёж. Закрепить турник на другой стене не могу. Если заранее забить в пробуренные отверстия дюбели с каким-нибудь клеем, чтобы крепче держалось, поможет?

Похожая ситуация и у Петр СПб.

Петр СПб Пользователь FORUMHOUSE

Я вешаю турник на балконе.

Стены – пустотелый щелевой кирпич. У турника 8 точек крепления. Первый раз закрепил турник на нейлоновые дюбели 10х90 мм. Ненадёжно. Конструкция шатается. Второй раз взял анкеры 10х200 мм. Всё то же самое. Заниматься толком нельзя. Думаю, может сначала залить в отверстие цемент, а уже потом ставить дюбели. Что скажите?

Bags86 Пользователь FORUMHOUSE

У меня несущие стены сделаны из керамзитобетонного блока. Когда их сверлил, то обнаружил, что блоки пустотелые. Т.е. идет 50 мм материала, затем 30 мм пустота, снова 30 мм материал, 30 мм пустота и снова керамзитобетон. Я вешу 95 кг. Конструкция турника станет работать, как рычаг, т.е. нагрузка в точках крепления превысит 100 кг. Опасаюсь, что блоки треснут, или крепеж выдернет под моим весом. Как лучше закрепить турник?

Итак, обозначив проблемы, ниже мы расскажем, как их решить.

Настенный турник в квартире

Как подвесить турник на бетонной стене, используя химический анкер

Если во время подтягиваний голова занята мыслями: отвалится турник или нет, то толку от таких занятий чуть. Поэтому прислушиваемся к советам пользователей портала.

Вася-Вася Участник FORUMHOUSE

Если стена сделана из некачественного бетона или пористого материала (пено- или газобетона), то рекомендую ставить крепёж для турника на химический анкер. Удовольствие не из дешёвых, но результат того стоит.

Пользователь советует купить резьбовую шпильку диаметром 10-12 мм. Отрезать, сколько нужно от заготовки по длине, приплюсовав к глубине отверстия в стене толщину пластины крепежа турника и оставив 2 см под гайку и шайбу.

Далее действуете так:

В стене бурится отверстие на необходимую глубину.

Диаметр отверстия должен быть примерно на 2 мм больше, чем диаметр шпильки.

Отверстие обязательно тщательно отчищается от грязи и пыли.
Насаживаете пластиковый миксер (носик с удлинителем) на картридж (тубу) с химическим анкером.
Немного стравливаете из носика двухкомпонентный состав химического анкера (клей, смешанный с отвердителем), чтобы он смешался в миксере, до получения однородного цвета.
Вставляете носик смесителя в пробуренное отверстие на всю глубину.

Медленно выдавливаете состав (не допуская образования воздушных полостей), одновременно вынимая из отверстия носик миксера с картриджем.
Устанавливаете шпильку, закручивая ее в отверстие по часовой стрелке.

Остатки выдавленного из-под шпильки состава лучше сразу вытереть со стены, чтобы потом не счищать уже застывшую смесь.

После отвердения смеси вешаете турник на стену, а через несколько часов им уже можно пользоваться.

Перед использованием химического анкера нужно обязательно ознакомиться с инструкцией производителя по его правильному использованию в различных материалах, времени «жизни» состава и сроков его полимеризации. Для защиты кожи и глаз работу надо проводить в перчатках и строительных очках. Просверленное отверстие можно очистить от пыли специальной щёточкой, подходящей по диаметру отверстия, и несколько раз продуть пылесосом или ручным насосом с насадкой-трубочкой.

Крепление турника к стене из щелевого кирпича на химический анкер

Выше мы уже писали, что Петр СПб не смог подвесить турник на стену из щелевого кирпича на дюбели. Причина неудачи — пустоты в материале, в которых толком не фиксируется крепёж.

Для крепления турника в щелевом кирпиче можно попробовать использовать специальный дюбель, у которого ламели раскрываются на 360 градусов.

Если это не поможет, то оптимальный вариант – химический анкер.

Технология крепления турника в щелевом кирпиче (теплой керамике) несколько отличается от способа крепления спортивного тренажера на «химию» в бетонной стене. Воспользуемся советами пользователя FORUMHOUSE с ником Shvak. Действуем по следующей схеме:

Отверстия в кирпичной стене рассверливаются с диаметра 10 мм до диаметра 14 мм.

Чтобы надежно зафиксировать шпильку в щелевом кирпиче, нужна специальная гильза диаметром 14 мм длиной 90 мм, которая сформирует отверстие в пустотах материала. Гильзу можно купить готовую – пластиковую.

Или сделать из сетчатого металлического рукава из нержавейки, длиной 1 м.

В этом случае от рукава отрезается необходимый по длине просверленного в стене отверстия кусок. Один конец плющится плоскогубцами, и гильза готова.

Покупаете шпильку диаметром 10 мм и отрезаете от неё крепёжный элемент из расчета: 200 мм (глубина уже просверленного отверстия) + толщина кронштейна + шайба + гайка + 4 мм (запас).

Длина самодельной шпильки в случае использования пластиковой гильзы (длиной 9 см) – около 11 см.

Вставляете все гильзы в отверстия в стене.
Без перерывов, в течение 5 минут, заполняете все гильзы химическим составом.
Вставляете все шпильки, проворачивая их по часовой стрелке.

Технология установки шпильки на химический анкер в стене

При установке шпилек важно, чтобы химический состав выдавило через сетку гильзы так, чтобы в пустотах кирпича образовался своеобразный «замок».

Пока состав не схватился, надеваете кронштейны от турника, чтобы точно сцентрировать все шпильки.

Shvak

Химический анкер схватывается за 5-7 минут. Через 30 минут на шпильки можно вешать турник и, подложив шайбы, затягивать гайки. При схватывании состава химия разогревается. Это нормальный процесс.

После отвердения смеси получается крепкое соединение, выдерживающее нагрузку до 500 кг на точку крепления. Фактически выдернуть из стены шпильку, посаженную на химический анкер, можно, только разрушив материал.

Важно: для использования внутри жилых помещений нужно использовать химический анкер, у которого в составе нет вредного стирола!

Крепеж для турника на стену из керамзитобетона

Напомним, что Bags86 хочет повесить турник на керамзитобетонную стену. Ему предложили такой вариант.

NOnono__13 Участник FORUMHOUSE

Если нужно надежное крепление для турника на стене, то ни анкера, ни болты не решат поставленную задачу. Их просто вырвет из стены из керамзитобетона. Решение — нужно увеличить площадь шайб болтов, в которые упираются гайки. И увеличить в сотни раз. Поэтому вместо 4 шайб сделаем такую конструкцию.

Нужно сварить две рамки (из уголка, швеллера или профильной трубы). Ширина рамки выбирается по длине перекладины. Высота произвольная, но не меньше, чем 1000 мм.
На одну из рамок привариваете перекладину, через опоры с укосинами. Одна рамка с одной стороны стены, другая – с другой.
Углы рамок стягиваются болтами, проходящими сквозь стену.

Т.е. стена заключена в металлическую обойму. В зависимости от задач, можно спроектировать свою конструкцию. Минус – трудоёмкость и неэстетичность изделия.

Bags86

Конструкция интересная и выдержит большой вес, но у меня стены толщиной в 50 см, и, думаю, обычный крепёж справится с задачей, главное — надёжно его зафиксировать в стене. Я позвонил в компанию, которая занимается продажей турников по всей России, и спросил у них, как лучше закрепить турник на стене. Они ответили, что лучше не гадать и использовать химический анкер, и чем он будет длиннее, тем надежнее крепление.

В ряде случаев закрепить на стене дома или квартиры турник можно, только используя химический анкер.

Способ установки турника над дверным проёмом

И в завершении статьи – лайфхак по необычному креплению турника над дверью.

ПапаСлон Участник FORUMHOUSE

Я купил турник, который крепится в дверном проёме. Как мне сказали продавцы, закрепить такой турник на стене невозможно. Но я решил этот вопрос. И вот, что в итоге получилось.

Турник крепится на стене двумя анкерами длиной по 200 мм.

Дополнительно крепятся 2 анкера с крюками.

Турник подвешивается на двух кусках цепи длиной по 50 см с карабином на конце.

Источник: https://www.forumhouse.ru

Базовые материалы для бетонных креплений

Купить якоря

Бетон

Бетон является наиболее часто используемым строительным материалом и используется примерно с 500 г. до н.э. По оценкам, только в 2006 году было использовано от 21 до 31 миллиарда тонн бетона, и это второе место после воды как наиболее используемого вещества в мире. Бетон представляет собой смесь множества ингредиентов: портландцемента, воды и некоторых видов как мелких, так и крупных заполнителей. Типичная смесь бетона состоит из 10-15% цемента, 5-8% воздуха, 10-20% воды и 60-75% заполнителей. Бетон податлив, когда он только что замешан. За счет химической реакции гидратации смесь затвердевает и набирает прочность. На самом деле бетон продолжает твердеть со дня заливки и никогда не останавливается.

Бетон может быть отлит на месте или отлит на заводе (сборный), а затем доставлен на строительную площадку для укладки. Сборный железобетон имеет ряд преимуществ, в том числе то, что он производится независимо от погодных условий, подвергается контролю качества с точки зрения точности размеров и свойств и производится с использованием точных и подотчетных методов. Монолитный бетон — это широко используемый метод для многих применений, от бетонных тротуаров до автомагистралей и небоскребов. Это также наименее дорогой и наиболее гибкий метод.

Прочность бетона на сжатие превосходна, но его прочность на растяжение относительно низкая. Бетон делится на две основные категории: бетон с нормальным весом и легкий бетон. Легкий бетон используется, когда важно уменьшить вес здания. Разница между обычным и легким бетоном заключается в весе заполнителя, используемого в смеси. Бетон нормального веса весит около 150 фунтов на кубический фут, а легкий бетон весит около 115 фунтов на кубический фут. Бетон может иметь прочность на сжатие в диапазоне от 2000 фунтов на квадратный дюйм до 20000 фунтов на квадратный дюйм.

Термин «зеленый бетон» описывает бетон, который не достиг своих заданных свойств. Обычно требуется около 28 дней после заливки бетона, чтобы он соответствовал ожидаемым свойствам. Размер заполнителя в бетоне влияет на удерживающую способность бетонных креплений. Бетон, залитый более плотными и твердыми заполнителями, имел тенденцию давать более высокие показатели прочности при растяжении.

Крепление к бетону относительно простое:

Просверлить отверстие
Поместите приспособление над отверстием
Вставить бетонный анкер
Установить анкер

Есть ряд соображений, которые необходимо принять во внимание, прежде чем сверлить и вставлять бетонный крепеж в бетон.

Убедитесь, что анкер находится на расстоянии не менее 10-кратного диаметра от других бетонных анкеров и 5-кратного диаметра от всех неподдерживаемых краев. Всегда следите за тем, чтобы глубина заделки бетонного анкера соответствовала требованиям к минимальной глубине заделки для типа и диаметра используемого анкера. Убедитесь, что отверстие очищено от мусора, прежде чем вставлять и устанавливать анкер – для этого можно использовать сжатый воздух и проволочную щетку. Чтобы определить длину анкера, необходимого для конкретного применения, сложите минимальную требуемую заделку, толщину закрепляемого материала, а также место для гайки и шайбы. Сумма обеспечит минимальную длину анкера, который следует использовать.

Бетонные блоки или блоки

Бетонные блоки, также известные как шлакоблоки, изготавливаются в виде сплошных блоков или блоков с полыми центрами. Бетонный блок с полыми центрами имеет уменьшенный вес и улучшенную изоляцию. Типичный размер блока 8 x 8 x 16 дюймов.

Бетонные блоки высокой плотности изготавливаются из литого бетона, то есть портландцемента и заполнителя, песка и мелкого гравия. Блоки более низкой плотности, известные как шлакоблоки, изготавливаются с использованием шлака в качестве заполнителя. Эта смесь золы с портландцементом делает блоки легче по весу. Они могут быть дешевле, чем блоки, сделанные из песка или мелкого гравия в качестве заполнителя. Некоторые преимущества использования бетонных блоков в строительстве включают в себя: они долговечны, огнестойки и не требуют особого ухода. Недостатки использования бетонных блоков заключаются в том, что они трудоемки, тяжелы и впитывают влагу.

Горизонтальная арматура

Бетонный блок также может быть усилен вертикальными или горизонтальными связями. Горизонтальная связь изготовлена из стали и размещена между рядами блоков в растворных швах. Вертикальная арматура обычно представляет собой стальную арматуру, помещенную в полый сердечник, который затем заполняется цементным раствором.

Крепление к бетонному блоку может производиться в самом блоке или в растворном шве. Бетонный блок является очень пористым материалом, и значения удерживающей способности могут сильно различаться. Расположение анкера в сплошной или полой части блока также повлияет на удерживающие значения, полученные в любом заданном приложении. При размещении анкера в растворном шве удерживающая способность будет зависеть от качества и количества раствора.

Кирпич

Кирпич обычно делают из глины. Некоторые кирпичи имеют пустотелые ядра, а другие сплошные. Кирпич чаще всего используется в качестве фасада здания, а не в конструкционных целях. В старых зданиях для несущих стен использовался кирпич, а полнотелые кирпичи разной ширины. Иногда для возведения стены использовалось три или/или четыре кирпича разной ширины. Большинство кирпичей очень твердые, абразивные и хрупкие, однако некоторые старые кирпичи очень мягкие.

Кирпич – древнейший строительный материал. Самому старому из когда-либо найденных кирпичей около 6000 лет. Кирпич стандартного размера составляет 2-1/4 дюйма x 3-1/2 дюйма x 7-5/8 дюйма. Когда кирпичи используются для фасада здания, они привязываются к основной конструкции с помощью кирпичных стяжек. Эти кирпичные связи изготовлены из стали и вставляются между рядами кирпичей, а затем механически крепятся к основной конструкции. При креплении тяжелых предметов к фасадной стене очень важно, чтобы предмет крепился к основной конструкции, а не к самому кирпичу.

Крепление к кирпичу может производиться в сам кирпич или в растворный шов. Блок является очень пористым материалом, и значения удерживающей способности могут сильно различаться. Размещение анкера в сплошной или полой секции блока будет влиять на удерживающие значения, полученные в любом заданном приложении. При размещении анкера в растворном шве удерживающая способность будет зависеть от качества и количества раствора.

Приступая к проекту крепления, важно понимать разницу в установке анкеров в разные материалы основания. Значения процесса и выдержки будут различаться в зависимости от используемого основного материала. Приведенная выше информация поможет вам определить, как использовать бетонные анкеры в вашем уникальном приложении.
