Разновидности крепежных элементов и правильность их применения

Для обеспечения качественного и надежного соединения применяются крепежные изделия. Если раньше для соединения двух заготовок из дерева использовались гвозди, то сегодня количество разновидностей крепежей значительно увеличилось. И применяются эти изделия не только для работы с деревообрабатывающими материалами, но о том, какие виды крепежных элементов бывают, и для чего используются, рассмотрим в материале.

Разновидности крепежных изделий — общие сведения

Крепежным элементом называется деталь, предназначенная для соединения двух и более отдельных заготовок. Современные крепежные изделия представлены в широком спектре разнообразия. Различают следующие наименования и виды соединительных элементов:

1. Шурупы
2. Саморезы
3. Заклепки
4. Шпильки
5. Гвозди

Крепеж имеет свои особенности, что влияет на его применение. Резьбовые элементы ввинчиваются посредством применения специальных инструментов — ключей, отверток и воротков. Гвозди, которые лишены резьбовых граней, способствуют соединению двух заготовок посредством применения молотка. Хотя гвоздь и считается универсальным крепежным элементом, однако его применение далеко не во всех случаях оправдано. Именно с гвоздей начнем подробный анализ разновидностей крепежных изделий.

Гвозди их виды и конструктивные особенности

Сегодня практически все пользуются гвоздями. Сфера применения этих устройств ограничивается деревообрабатывающими материалами. Именно гвоздь является самым древнейшим представителем крепежных изделий, который был изобретен очень давно.

Для изготовления устройства используются стальные материалы, так как главное требование, предъявляемое к гвоздям, заключается в их высокой прочности. Это связано с особенностями их применения, так как при этом используется молоток. Для маркировки гвоздей требуется только два основных сведения — диаметр стержня, а также его длина, указываемая в мм.

Состоит гвоздь из двух основных частей:

• Шляпка — верхняя часть, на которую приходится ударная нагрузка молотком
• Продолговатая ножка с острым концом или стержень — рабочая часть крепежного изделия

Поверхность шляпки гвоздя может быть представлена разными вариантами:

1. Гладкие
2. Рифленые

Стержень на обычном гвозде имеет гладкую поверхность, а винтовые и трефовые модели оснащаются продольными или поперечными бороздами, вмятинами или заусеницами, которые предназначены для того, чтобы снизить проходимость крепежного элемента в обратном направлении. Посредством таких немаловажных деталей в конструкции гвоздей обеспечивается качественное и надежное соединение двух деталей.

Применяются гвозди преимущественно для работы с деревообрабатывающими материалами. Специальный тип крепежных элементов, которые изготавливаются из закаленной стали, могут забиваться в кирпичные и даже бетонные поверхности. Чтобы исключить развитие коррозионных процессов на поверхности крепежных изделий, понадобится воспользоваться медными, оцинкованными гвоздями или изделиями из легированной стали.

Отдельный вид гвоздей — жидкие, которые не имеют ничего общего по конструкции со стальными изделиями. Жидкие гвозди — это клей, который быстро засыхает, обеспечивая качественное соединения двух деталей. Объединяет жидкие и стальные гвозди то, что эти устройства предназначены для соединения заготовок.

Это интересно! Стальные гвозди обеспечивают более надежное соединение по сравнению с жидкими, однако их далеко не везде можно применить. К примеру, для соединения потолочных плинтусов стальные гвозди не подходят, а вот жидкие — это самый лучший вариант.

Шляпки на стальных гвоздях отличаются по такому признаку, как размер или диаметр. Чем больше размер шляпки, тем шире площадь фиксации деталей. Гвозди с широкими шляпками еще называются шиферными, которые предназначены для фиксации шиферных листов.

Саморезы — конструкция и назначение

Более надежное соединение деталей обеспечивается при помощи использования саморезов. На современном рынке рассматриваемые крепежные изделия представлены в большом ассортименте, однако классифицируются они только по трем характерным особенностям:

1. Материал для их ввинчивания
2. Размер
3. Функциональное предназначение

Применяются саморезы для их ввинчивания в такие виды материалов, как металл, дерево, пластик. Отличительная особенность между саморезами по дереву и металлу в шаге резьбы. Для ввинчивания крепежей в металлические поверхности применяются изделия, имеющие мелкий шаг резьбы. Изделия с крупным шагом предназначены для работы с древесиной и пластиком.

Саморезы для работы с металлическими поверхностями бывают двух типов — обычные и самонарезные. Обычные виды крепежей отличаются тем, что для их ввинчивания в металлическую заготовку требуется предварительно просверлить отверстие. Если же речь идет о самонарезных, то для их применения не требуется предварительного сверления отверстия. Такие устройства на наконечнике оснащаются специальными сверлами. Наиболее популярными представителями таковых крепежных изделий являются тексы, предназначенные для фиксации гипсокартонных плит к металлическому каркасу.

Различаются саморезы по размеру шляпки. Размер шляпки влияет на качество соединения, поэтому чем шире размер, тем выше эффективность соединения. Саморезы с широкой шляпкой еще называются кровельными, и применяются для фиксации профнастила. При этом немаловажно использовать резиновые пресс-шайбы, обеспечивающие герметичность соединения.

При выборе саморезов необходимо учесть такой главный фактор, как вид выполняемых работ. Если оснастка нужна для соединения деревянных заготовок, то применяются саморезы с широким шагом резьбы. Для работы с металлопрофилем следует использовать крепежные изделия с широким шагом резьбы.

Анкеры — что это такое и для чего они предназначены

Отдельный вид крепежных соединений занимают анкеры, которые предназначаются для закрепления разнообразных конструкций и материалов. В зависимости от таких факторов, как конструкция, форма и назначение, анкерные крепления бывают следующих видов:

1. Потолочные
2. Клиновые
3. Забивные
4. Рамные
5. С кольцами и полукольцами
6. С гайками

Главная объединяющая особенность этих элементов заключается в обеспечении качественного крепежного соединения. Анкерные устройства, которые оснащены внутренним резьбовым соединением, предназначены для того, чтобы крепить различные изделия к бетонным и кирпичным поверхностям. Для установки анкерных крепежей предварительно просверливается отверстие, после чего в него устанавливается анкер.

Анкерные изделия клиновидного типа предназначены для крепления бетонных планок, профилей и подвесных потолков. Анкеры такого типа применяются для фиксации тяжелого оборудования в твердых основаниях. Для качественной установки анкеров в бетонной поверхности, необходимо предварительно сделать отверстие. После этого при помощи молотка в отверстие забивается дюбельная часть анкера, в которую ввинчивается крепежная деталь.

Для изготовления потолочных анкеров применяется оцинкованная сталь, что исключает образование коррозионных процессов. Рамные варианты анкеров предназначены для того, чтобы крепить раму и дверные деревянные короба к основанию бетонных стен.

Это интересно! Очень часто встречаются случаи, когда пользователи используют анкерные изделия не по их непосредственному назначению. Крепление их к кирпичным стенам способствует выходу из строя крепежа. После извлечения анкерного соединителя, в стенах остаются очень большие отверстия.

Делятся анкерные крепежные элементы на три основных вида — крепежные, петлевые и крючковые. Крепежные устройства принадлежат к категории универсальных, а петлевые предназначены для того, чтобы иметь возможность осуществления зацепления различных изделий. Крючковые используются с целью подвешивания предметов.

Принцип применения анкерных соединений основывается на выполнении ряда следующих действий:

1. В зависимости от того, какого размера анкер планируется установить в стену, следует выбрать соответствующий бур, и просверлить отверстие
2. Вставить анкер в отверстие, которое предварительно рекомендуется очистить
3. После этого подбить соединение молотком, и закрутить гаечным ключом

Дюбель — разновидности и назначение

Разновидностью крепежных элементов являются дюбели, которые применяются совместно с саморезами. Главное предназначение дюбеля — иметь возможность ввинчивания саморезов в бетонные и кирпичные поверхности. Дюбели в зависимости от конструкции бывают следующих видов:

1. Металлические — являются самыми первыми, которые были изготовлены. Применяются такие устройство и сегодня, только их недостаток в трудностях, возникающих при забивании оснастки в твердые материалы. Для реализации таких задач применяются специализированные инструменты, как пневматические, электрически и патронные пистолеты
2. Монтажные — являются самыми популярными и востребованными вариантами. Изготавливаются изделия из пластика, и делятся они на два подвида — с наличием пробки в виде грибка и без нее. Обычные дюбели предназначены для того, чтобы иметь возможность завинчивания саморезов в бетонные поверхности. Изделия с пробкой в виде грибка предназначены для того, чтобы фиксировать к бетонным стенам различные материалы, например, пенопласт, пенополистирол и т.п.
3. Распорные — еще один вид стальных крепежных изделий, отличающийся от первого вида тем, что имеет высокие эксплуатационные показатели. Конструкция распорных дюбелей состоит из клиньев, соединяемых между собой посредством подвижного способа. Для монтажа применяются предварительно просверленные отверстия в бетонной поверхности, где распорные дюбели в итоге расклиниваются посредством одного удара молотка

Дюбель предназначен для того, чтобы обеспечить закрепление крепежного элемента в бетонной конструкции. Дюбель крепится посредством распорного механизма. В качестве распорного механизма применяются различные по форме выступы на наружной части оснастки. При ввинчивании в дюбель крепежного элемента, стенки устройства расширяются, обеспечивая максимально-эффективное и надежное зацепление с бетонной поверхностью.

Для изготовления дюбелей применяются полимерные материалы, что дает возможность принимать оснастке любые вариации форм, предварительно подготовленных отверстий. Есть у полимерных дюбелей некоторые недостатки, проявляющиеся следующими факторами:

• Низкий показатель теплостойкости
• Способность деформироваться, что обуславливается воздействием сильных нагрузок
• Быстрое старение

Альтернативной заменой дюбелей является цилиндрическая деревянная заготовка, которая утапливается в предварительно-проделанном отверстии. Еще до того, как были изобретены дюбеля, крепление саморезов и гвоздей в бетонных стенах осуществлялось именно таким способом. Однако недостаток этого способа в том, что деревянная заготовка в скором времени деформировалась под воздействием влаги, что приводило к необходимости ее замены.

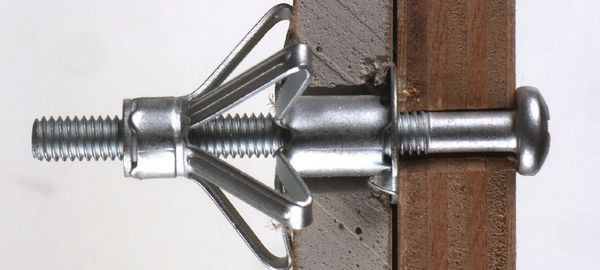

Крепежные элементы для гипсокартонных листов

С появлением гипсокартонных листов проводить ремонтные работы стало намного легче. Кроме того, посредством этого строительного материала повысилось качество осуществляемых ремонтных работ. Однако с появлением гипсокартона, возникли и некоторые недостатки. Одним из таковых недостатков — как крепить к хрупкой поверхности строительного материала крепежные элементы?

Специально для фиксации крепежных элементов к ГКЛ были изобретены специальные устройства, которые получили название «молли». Такое название крепежные элементы получили в честь фирмы, на которой они были изобретены. Состоит крепежное соединение из пластикового основания, представленного в виде пустой складывающейся трубки с прорезями. Пластиковое основание дополнено резьбой — эта часть называется гайкой, а также саморезом или винтом. Принцип работы таких крепежных элементов заключается в том, что в отверстии располагается дюбель, после чего осуществляется фиксация заготовки посредством самореза. При ввинчивании самореза происходит складывание дюбеля с последующей его фиксацией. В итоге получается достаточно надежное и качественное соединение крепежного элемента в ГКЛ.

Крепежные элементы по гипсокартону бывают двух типов:

• Металлические
• Пластиковые

Металлические дюбеля являются более надежными, и устанавливаются посредством специальных щипцов. Чтобы установить пластиковый дюбель, понадобится предварительно сделать отверстие. Установленное крепление на ГКЛ позволяет располагать на нем только легкие предметы, и при повышенной нагрузке может произойти не только извлечение крепежа, но и деформация ГКЛ.

Болты и их разновидности

Одним из самых распространенных крепежных элементов токаря является болт. Этот элемент представлен в виде цилиндрической детали, которая имеет метрическую цилиндрическую резьбу наружного типа, предназначенная для соединения с гайкой. По форме рассматриваемые устройства бывают следующих видов:

1. Ступенчатые — имеют маленький диаметр резьбы, чем размер гладкой части
2. Фундаментные — имеют головку особой формы, за счет которой осуществляется крепление оборудования и агрегатов к основанию
3. С головкой в форме шестигранника — самая распространенная разновидность крепежных элементов

С принципом функционирования болтовых соединений знакомы все. Чтобы соединить две детали болтом, необходимо предварительно просверлить отверстия в заготовках, после чего скрепить их болтом и гайкой. Надежность соединения зависит от усилия прижима шляпки болта и гайки к поверхностям зажимаемых деталей. Чтобы предотвратить деформацию деталей, под головку болта и перед завинчиванием гайки устанавливаются шайбы. Это плоские пластины круглой формы, в которых имеется отверстие для нанизывания на ножку болта.

Гайка — разновидности и назначение

Если саморез применяется в качестве единичного крепежного элемента, то гайка, как и болт, не могут друг без друга. Гайка представляет собой крепежный элемент, посредством которого осуществляется фиксация второй части детали. Первая часть детали фиксируется при помощи шляпки болта. Гайка имеет внутреннюю резьбу, которая завинчивается на болт или шпильку.

Гайки по форме бывают следующих видов:

1. Шестигранные
2. Квадратные
3. Барашки
4. Фланцевые с пазами
5. Т-образные со специальными вставками из пластика

Под соответствующий тип гайки применяются определенные виды инструментов. Самый распространенный вариант формы гайки — это шестигранник, посредством чего деталь приводится в движение обычными гаечными ключами. Барашки не требуют применения специальных ключей, так как их завинчивание осуществляется от руки.

Заклепки — принцип работы и разновидности

Болт без резьбы называется заклепкой. Главной особенностью такого крепежного элемента является материал, из которого изготавливается оснастка. Это преимущественно цветные металлы, что позволяет осуществлять их эффективное применение. Применяются заклепки для соединения двух и более заготовок, представленных в виде листовых материалов. После скрепления заготовок, получается неразъемное соединение.

Сфера применения заклепочных элементов достаточно широка. Благодаря применению таковых элементов, соединяемые детали отличаются высокой надежностью, а также отсутствием выступов, что немаловажно при соединении листовых материалов. Заклепки изготавливают из алюминия, меди и стали. Стальные заклепки отличаются надежностью, а для предотвращения возникновения коррозионных процессов, такие изделия покрываются слоем цинка.

Заклепки имеют простой принцип применения. Для начала необходимо просверлить сквозное отверстие в двух соединяемых заготовках. После этого устанавливается крепежный элемент в отверстие, и осуществляется расклепывание стержневой части. Ножка в итоге сплющивается, принимая форму шляпки. Это самый простой вид заклепок, которые называются ручными. Еще есть разновидности крепежных устройств, которые применяются совместно со специальным инструментом — заклепочником.

Шурупы, винты и прочие разновидности — где они применяются

Для обеспечения соединения деталей применяются другие виды крепежных элементов. К таковым элементам относятся шурупы и винты. Шурупы применяются при работе с деревообрабатывающими материалами. Наконечник таких элементов имеет форму конуса, и за счет сужения, деталь хорошо входит в поверхность материала. Применяются шурупы следующим образом:

1. Изначально следует разметить поверхность, где будет осуществляться установка шурупа
2. После этого приложить к намеченной точке шуруп, и ударить по нему несколько раз молотком, пока крепеж не войдет в поверхность материала на 3-4 мм
3. Далее осуществляется работа инструментом — отвертка или гаечный ключ
4. Закручивание шурупа происходит до полного утапливания резьбовой части в поверхности

Закрутить шуруп в древесину без предварительно сделанного отверстия очень трудно, поэтому устройства с большим диаметром резьбовой части оснащаются шляпками в виде шестигранников.

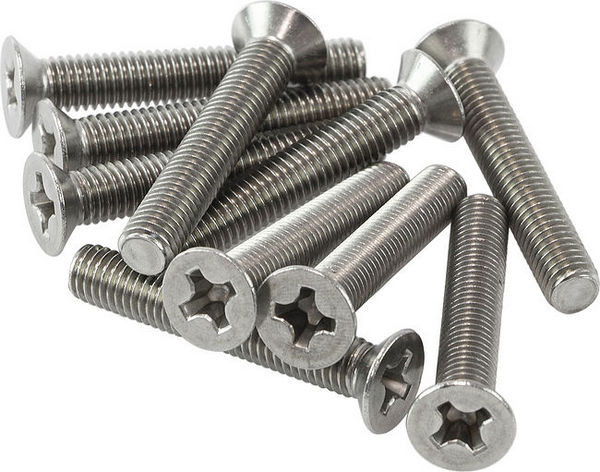

Винты отличаются от шурупов конструкцией резьбовой части. Они предназначены для закрепления конструкций из металла, а их головки способствуют качественному прижатию соединяемых деталей. Винты различают также по разновидностям форм шляпок:

• Полукруглая
• Потайная

Они всегда входят в зацепление с резьбовой частью. Есть модели, на которых присутствуют дополнительные отверстия в конструкции резьбовой части на конце. Эти отверстия предназначены для установки шплинтов. Главное предназначение шплинтов заключается в самопроизвольном предотвращении отвинчивания крепежных элементов.

При необходимости выбора крепежных элементов необходимо учитывать их особенности применения. Собрались повесить полочку в квартире или затеяли ремонт, тогда обойтись без применения крепежных элементов невозможно. Приобрести необходимые виды саморезов, шурупов, винтов, дюбелей и прочих крепежей можно в интернет магазине «Цилиндр». Большой ассортимент с возможностью доставки добавляет значительные преимущества для каждого покупателя.

Виды крепежа и их применение

При проведении строительных, ремонтных и других работ, в машиностроении…, почти в любом производстве невозможно, или крайне сложно обойтись без применения различного рода крепежных изделий. Металлический крепеж — это гарантия надежного соединения отдельных деталей между собой. Самыми распространенными и востребованными крепежными изделиями по праву считаются метизы — изделия из металла.

Классификация крепежных изделий

1. Анкерный крепеж — технически сложные стальные изделия, несущие высокие нагрузки (до 5 тонн).

2. Шурупы и саморезы — наиболее часто востребованный и простой в исполнении вид крепежа. Имеет очень широкое распространение и применение.

3. Метрические крепежные соединения — самый надежный и распространенный вид (гайки, болты, шайбы и т. д.)

4. Дюбеля — в основном изделия из пропилена или нейлона. Используются совместно с шурупами или саморезами.

5. Гвозди — изготавливаются из металла для крепления деталей на деревянных основаниях.
6. Перфорированные отверстиями ленты — производятся из листовой стали (уголки, перфолента…). Часто применяются при строительстве домов из дерева.
7. Такелажные крепежные изделия — служат для крепления и перемещения различных грузов (тросы, цепи, карабины…).

Анкерные крепежные изделия

Есть несколько видов анкеров:

• забивной анкер — металлическая втулка. С одной стороны резьба, другая сторона разрезана. Внутри имеется клин, который при забивании (в основном в бетон) надежно удерживает монтируемую конструкцию;
• клиновой — применяется также в бетонах и натуральных камнях. Забивается и дополнительно закручивается гаечным ключом;
• разжимной — специальный разжимной механизм раскрывается внутри основания;
• химический анкер — заранее подготовленное отверстие заполняется химическим составом и вводится крепежный стержень.

Электромонтажные крепежные изделия



Некоторые виды:

• дюбель-скоба для проводов круглых и плоских;
• стяжка кабельная;
• зажим провода универсальный;
• крепление плоского и круглого провода;
• хомуты;
• крепления для гофрированных труб, ПВХ и кабелей.

Саморезы и шурупы



Подразделяются по видам головки:

• шестигранная;
• полуцилиндрическая;
• потайная;
• полусферическая;
• с шлицем крестообразным.

По видам наконечников различаются:

• с острым концом;
• в виде сверла.

В зависимости от применения подразделяются:

• для соединения деревянных деталей;
• для соединения металлических деталей;
• кровельные.

Защита крепежных изделий гальваническим покрытием

Служит для увеличения срока службы. Антикоррозийное покрытие может быть:

• медным;
• оловянным;
• цинковым;
• никелевым;
• кадмиевым.

Виды и характеристики крепежных изделий

При выполнении широкого ряда ремонтно-строительных работ, невозможно обойтись без применения различных крепежных элементов. На современном строительном рынке представлен широкий ассортимент данных изделий, которые необходимы для качественного решения различных технических и технологических задач. Их функциональное назначение может быть совершенно разным – начиная от фиксации доски при помощи простого гвоздя, и заканчивая монтажом анкера, который должен выдерживать повышенные эксплуатационные нагрузки.

В данном материале будут рассмотрены основные виды крепежных изделий, различные классификации, ГОСТы, маркировки и области их применения. Они представлены в широком многообразии форм, размеров и назначения – наиболее часто встречающимися на сегодняшний день являются:

• гайки;
• дюбели;
• анкеры;
• шурупы;
• саморезы;
• заклепки;
• шпильки;
• шайбы и другие.

В зависимости от резьбового шага, крепежные элементы бывают метрическими или неметрическими (приспособленными).

Кроме того, существует и другая классификация крепежных изделий – она основана на иных критериях. Согласно ей, данные элементы бывают:

• резьбовыми , повышенной прочности;
• крепежи массового использования;
• крепежи для безударной фиксации и одностороннего монтажа;
• элементы для герметичных конструкций;
• фиксаторы, необходимые для крепления полимерных композитных материалов.

Данная классификация, хоть и существенно упрощает процесс сортировки, но является условной, так как элементы одной группы могут относиться и к другой. Рассмотрим более подробно основные из них.

Гвозди

Пожалуй, сегодня нет мастера, который бы не использовал в процессе своей работы гвозди. Это наиболее древний и распространенный на сегодняшний день крепежный материал, который широко используется во многих отраслях хозяйственной деятельности человека. Материал их производства – как правило, сталь или стальные виды проволоки. Маркировка гвоздей состоит из двух цифр:

• диаметр стержня;
• его длина (в мм).

Шляпки данных элементов могут быть как гладкими, так и рифлеными, а винтовые и трефовые гвозди могут иметь на стержне винтообразные, продольные и поперечные бороздки, заусеницы или вмятины. Такие изделия оказывают существенное сопротивление процессам выдергивания.

В зависимости от технических характеристик материала, различается и сфера использования гвоздей. Например, изделия из закаленной стали могут спокойно быть забитыми в стены из кирпича или бетона. Однако, при работе с ними, следует обратить внимание на высокую хрупкость данного материала. Для того, чтобы их крепить к жестким поверхностям, необходимо использовать обойные, толевые и штукатурные разновидности гвоздей. Они производятся с более плоскими и широкими, чем обычно, шляпками, а также с более короткими стержнями. В условиях агрессивной среды могут быть использованы медные гвозди, которые практически не подвержены коррозионным процессам, а также оцинкованные гвозди или изделия из легированной стали.

Что касается технологических особенностей забивания гвоздей, то они также имеют свою специфику. Данные процессы требуют учета определенных нюансов, поэтому рекомендуем воспользоваться нашими профессиональными советами:

• для предотвращения возникновения вмятин во время вбивания гвоздей, необходимо применять зенкер;
• для обеспечения прочности фиксации, стержень крепежа должен минимум на 2/3 длины входить в нижнюю фиксируемую деталь;
• при забивании мелких гвоздей, лучше всего применять специальные вспомогательные аксессуары;
• чтобы увеличить прочность стыков, гвозди должны забиваться под углом, а не прямо. Это же касается случаев, если на него требуется что-то вешать;
• если гвоздь при забивании прошел сквозь стену, он должен быть аккуратно загнутым и отшлифован с помощью трехгранного напильника;
• для предотвращения повреждения поверхностей при выдергивании клещами, нужно под них просто поместить пластину, которая уменьшает показатели давления;
• если же в дальнейшем планируется демонтаж деталей, то лучше гвозди не использовать вообще, отдав предпочтение шурупам.

Очень часто в процессе работы могут быть использованы жидкие гвозди. Они изготавливаются из полимерных материалов и каучука и способны обеспечить должные показатели прочности крепежа не хуже традиционных гвоздей. Одна капля такого вещества способна выдержать до 50 кг нагрузки, однако главным их преимуществом является полное сохранение целостности декоративных поверхностей.

Сфера использования жидких гвоздей очень широкая. Они применяются для фиксации различных панелей, гипсокартона, ДСП, ДВП, фанеры, картона, керамики, камня, лепнины, стекла и много чего другого. Однако при выборе данных крепежных элементов необходимо повышенное внимание уделить показателям адгезии, так как разные виды материала имеют различную ее степень. Их наиболее целесообразно использовать при:

• температуре не ниже -90 С;
• высокой влажности помещений.

Например, некоторые виды нейтральных гвоздей являются безвредными, так как их основой является вода, однако они мало подходят для приклеивания металла. Жидкие гвозди на основе органических растворителей отличаются высокой скоростью схватывания и способны выдерживать воздействие температурного режима до -25 С. Единственный их минус – наличие вредных летучих компонентов, которые издают неприятные запахи на протяжении 5 суток.

Схватывание таких гвоздей происходит в течении 10-40 минут, в зависимости от типа и маркировки, однако полная полимеризация наступает только по истечению суток.

Саморезы

Особую нишу среди крепежных элементов также занимают саморезы. Их разновидностей на современном рынке не так уж и много – полноценная классификация возможна только по 3 основным критериям – материалу, в который они вкручиваются, размеру и функциональному назначению. По первому критерию различают такие виды саморезов:

• для металла;
• для древесины.

И те, и другие изделия могут иметь разную длину, ширину, диаметр, а также разные шаги резьбы. Обычно саморезы для металлических поверхностей имеют мелкий шаг резьбы, в отличие от «деревянных», которые обладают более крупным.

Изделия для металла могут быть нескольких видов – самонарезающиеся и те, которым необходимо предварительное сверление металла. У первого типа на кончике имеется специальное сверло, размер которого означает толщину металла, в который требуется его ввинтить. Примером таких саморезов являются тексы, которые используются для фиксации профилей ГКЛ. Что касается их второй подгруппы, то к ней можно отнести черные саморезы, которые необходимы для крепления ГКЛ к металлопрофилю.

Кроме этого, классификация саморезов может быть осуществлена также и по функциональному назначению. Например, выделяют саморезы для кровли и общего назначения. Кровельные обладают широкой шляпкой с пресс-шайбой, которая необходима для герметизации отверстия с целью предотвращения протекания воды.

Анкеры: виды и особенности применения

Анкер представляет собой крепежный элемент, который предназначен для фиксации различных конструкций и материалов. Кроме того, данным названием характеризуют детали, частично забетонированные в любое изделие из бетона. В зависимости от конструкции, формы и назначения, различают такие виды анкеров:

• потолочные;
• забивные;
• клиновые;
• рамные;
• анкеры с полукольцами и кольцами;
• анкеры с гайками.

Их объединяет общая функция — крепежная. Например, забивные анкеры с внутренним типом резьбы и конусообразным клином необходимы для того, чтобы фиксировать различные изделия и материалы к кирпичному или бетонному основанию. Устанавливается он довольно просто: он фиксация осуществляется в заранее изготовленное отверстие. Его радиус и глубина подбираются, в зависимости от размеров самих анкеров.

Клиновидные изделия используются для оперативного крепления в бетонах планок, профилей, подвесных потолков. Такие виды анкеров очень часто используют для фиксации тяжелого оборудования в твердом основании. Для качественного монтажа клиновых анкеров, в бетонном основании просверливается отверстие, в которое с помощью молотка забивается изделие, впоследствии затягиваемое гайками. Что касается потолочных анкеров, то они могут изготавливаться из оцинкованной стали, и необходимы для фиксации профилей из металла, фасадов, перил, решеток и прочих изделий на бетонной или каменной основе без появления трещин. Рамные же анкеры необходимы для крепления рамы и дверных деревянных коробов к бетонным стенам.

Очень много пользователей пытается использовать данный вид крепежа не по назначению. Например, их крепят к стенам из кирпича, в результате чего портится крепежный элемент и нервы. Но главное – это очень большие отверстия, которые остаются в кирпиче после выемки анкера. Они используются, как правило, в бетонных материалах, в то время как в мягких такие болты имеют свойство просто прокручиваться. Классификация анкеров – это также очень трудная задача, так как изделия могут относиться к разным группам одновременно, однако обычно выделяют три их вида:

• крепежные;
• крюкообразные;
• петлевые.

Первый тип является универсальным, второй предназначен для подвешивания предметов, а третий – для того, чтобы что-то цеплять. Кроме того, данные крепежные элементы можно разделить и такие основные группы – с клином на конце и с клином в форме гайки. Анкера изготавливаются в фиксированных типоразмерах – самые маленькие имеют длину 50 мм и диаметр 6-8 мм, в самые большие – до 500 мм и диаметром до 22 мм.

Совет: вопрос, как установить анкер, может быть решен очень просто. Для этого достаточно просто корректно подобрать диаметр отверстия – сверлить необходимо буром точно такого же размера, как сам анкер – рассчитывать что болт 12 мм будет держаться в отверстии 15 мм не приходится. Также не желательно ничего наматывать на анкера, это не имеет никакого смысла – достаточно просто его вставить в отверстие и закрутить отверткой.

Дюбели

Данные крепежные элементы также являются чрезвычайно популярными на современном строительном рынке. Они необходимы для качественного крепления различных предметов и материалов к твердым конструкциям. Различают три вида дюбелей:

• металлические – наиболее древние. Могут быть использованы практически во всех поверхностях, однако при помощи простого молотка их забить проблематично, особенно в твердые материалы – поэтому чаще применяют пневматические, электрические или патронные пистолеты. Такие дюбели отличаются друг от друга только диаметром и длиной;
• монтажные – самые распространенные на сегодняшний день. Могут быть изготовлены в двух вариациях, которые отличаются друг от друга формой пластикового наконечника. В одних случаях они монтируются в специально подготовленный потай, а в другом – нет (пробка имеет грибкообразную форму). Монтируются такие дюбели при помощи перфоратора – делается отверстие, а потом в него вставляется пластиковая пробка, в которую вбивают или вкручивают стальной гвоздь. Его при необходимости можно потом очень легко выкрутить благодаря специальной резьбе. В зависимости от диаметра, дюбели бывают 6,8 – 14 мм, а длины – 30-300 мм;
• распорные (дюбель Биербаха) – производятся из стали и демонстрируют высокие эксплуатационные характеристики для применения в бетонных основаниях. Состоят из двух клиньев, которые соединяются между собой подвижным способом при помощи шайбы. Монтируются в предварительно просверленные отверстия, в котором они потом расклиниваются одним ударным усилием молотка.

Их используют обычно для крепежа в твердых стеновых конструкциях. Фиксация дюбеля основана на силе трения, которая возникает за счет распорки крепежного элемента при монтаже с появлением удерживающего усилия. Дюбель может выдерживать повышенные нагрузки статического характера – при его установке крепежи в процессе вытягивания разрушаются.

Само изделие изготавливается из полимерных материалов. Их физические и механические характеристики способны сильно трансформироваться, в зависимости от различных воздействий и условий. К ним относятся, в первую очередь – параметры наполнителя, соотношение составляющих полимерного материала, свойства связующего вещества. К недостаткам полимерных дюбелей можно отнести малую теплостойкость, склонность к деформированию под воздействием нагрузок, а также усиленное старение. Максимальные нагрузки способны выдерживать только шурупы, если их корректно подобрать под дюбель. Они должны иметь все параметры (длину и диаметр), полностью соответствующие параметрам дюбелей. Применение других крепежных элементов выдвигает повышенные требования к профилю резьбы, так как именно они определяют распорный эффект. Нежелательно использование саморезов и шурупов, которыми крепится гипсокартон.

Крепление гипсокартона: молли

Для качественной фиксации листов ГКЛ существует единственная группа крепежных элементов, которая носит название «молли», полученное от фирмы, разработавшей данный крепеж. Состоит он из двух частей – пустой складывающейся трубки со специальными прорезями, гайкой и винтом. По мере закручивания винта, трубка собирается и обжимается двух сторон ГКЛ. Существует два типа молли:

• металлический;
• пластиковый.

Первый тип является самым надежным – он устанавливается с помощью специальных щипцов, а для монтажа пластиковых необходимо заранее просверлить отверстия диаметром 8 мм, вставить в них крепежи, после чего закрутить саморезы. На гипсокартон с помощью таких элементов можно повесить только легкие предметы – если необходимо фиксировать тяжелые, тогда следует предусмотреть закладные профили.

Болты

Болты представляют собой крепежные изделия цилиндрической формы, которые обладают метрической цилиндрической наружной резьбой и головкой, которая рассчитана под гайку. Они дают возможность создавать соединения при помощи гаек или заранее сделанных отверстий с резьбой в фиксируемых деталях. По форме они бывают:

• ступенчатыми, в которых диаметр резьбы меньше, чем диаметр гладкой части;
• фундаментными, обладающими головкой особой формы, которая помогает крепить оборудование и агрегаты к основанию;
• с головкой в форме шестигранника под гаечный ключ – это наиболее распространенный вариант исполнения.

Вставляется болт в заранее подготовленное отверстие деталей, которые требуется скрепить, после чего на резьбу закручивается гайка и осуществляется стягивание элементов при помощи гаечного ключа. Фиксация соединения происходит за счет силы трения – но для переноса на болт части нагрузок, необходимо обеспечить максимальную точность производства стержня и отверстий для него. Для предотвращения деформации деталей, под головку болта и под гайки устанавливают шайбы. Болты всегда используются в комплексе с гайками.

Гайки: виды и принцип работы

Гайки – это также очень популярная разновидность крепежных изделий, которая отличается специально нарезанным внутри отверстия резьбовым соединением. Наиболее широкое распространение получили оцинкованные изделия, а их форма может быть совершенно разной — шестигранник, круглая с насечками, квадратная, с выступами для захвата пальцами. Главным функциональным назначением гайки является соединение деталей с применением болтов. Они бывают:

• шестигранными;
• квадратными;
• в форме «барашек»;
• фланцевыми с пазами для шплинта в форме колпачка;
• Т-образными, со специальными вставками из пластика.

Кроме того, гайки разделяются также по категории прочности в соответствии с типами болтов, с которыми они используются.

Заклепки

Вытяжные заклепки комбинированного типа состоят из алюминиевого тела и стержня, который изготавливается из оцинкованной стали. Такая конструктивная особенность является одной из самых распространенных и востребованных на сегодняшний день. Используются заклепки для того, чтобы соединять две или несколько поверхностей из тонких листов – с их помощью создается неразъемное соединение. Также на современном рынке встречаются вытяжные гайки-заклепки. Это крепежные элементы, широко используемые в электронике и машиностроении. Они необходимы для создания соединения с резьбой в металлических материалах или других тонких поверхностей, обладающих высокой прочностью.

Среди большого выбора данной крепежной продукции одними из самых прочных являются резьбовые стальные заклепки. От воздействия коррозии они защищаются при помощи оцинковки. По конструкции, такие изделия отличаются от простых вытяжных тем, что не только могут соединять между собой листы материалов, но также и обладают внутренней винтовой резьбой. Они монтируются в труднодоступных местах, куда невозможно добраться с заклепочником. На современном рынке представлен широкий выбор типоразмеров, поэтому выбрать их для решения нужной технической задачи не составляет труда.

Применение шурупов, винтов и других крепежных элементов

Для того, чтобы винты правильно выполняли возложенные на них функции, следует корректно подбирать их типоразмеры. Шурупы являются крепежными изделиями, которые необходимы для конструкций из дерева – их стержень сужается ближе к концу и выполняет функцию сверла. Данный вид крепежа нельзя использовать как гвозди, забивая в поверхность – они должны от начала и до конца быть полностью закрученными. Перед применением небольших шурупов, следует сделать предварительный прокол, а больших – отверстие меньшего диаметра.

Винты используются для фиксации конструкций из металла. Их головки позволяют качественно прижать соединяемую деталь, а форма подбирается таким образом, чтобы максимально облегчить процесс с использованием ключа или отвертки. В зависимости от этого, головки винтов могут иметь различную форму:

• шестигранную;
• полукруглую;
• потайную.

Они всегда вкручиваются в отверстия с резьбой, а в некоторых случаях могут иметь конструкцию, в которой на конце винта высверливается отверстие для шплинтов – проволочных стержней с полукруглым сечением. Оно необходимо для того, чтобы предотвратить самопроизвольное отвинчивание крепежного элемента.

В случае, если винт заржавел, то для его извлечения может применяться ударник или специальные обжимки. Часто помочь в данном процессе может нагревание гайки при помощи газовой горелки или паяльной лампы. Если же применение открытого огня по какой-либо запрещено, тогда может быть использован раскаленный прут из железа или паяльник.

Для качественного крепежа используются также и другие изделия:

• шайбы – круглые пластины, изготавливаемые из ленты холодной прокатки. Они применяются для того, чтобы увеличить прочность болтовых соединений посредством подкладывания под головку болта или под гайку;
• шпильки – цилиндрические стержни с нарезанной наружной резьбой во всей длине или на концах. Используется в тех случаях, если больше не один материал в соединении не имеет резьбы;
• шурупы – стрежневые крепежи с коническим острием, которые обладают свойством создавать новую резьбу в пластиковых или деревянных изделиях.

На рынке строительных материалов существует очень большой выбор крепежных элементов. Их необходимо подбирать в полном соответствии с технологическими особенностями применения и техническими целями, а также условиями эксплуатации.

Крепеж для гипсокартона — 65 фото лучших деталей для крепления листов

Весьма популярным материалом для внутренней отделки помещений в последние годы стал гипсокартон. Это весьма недорогой и универсальный материал, позволяющий без особых проблем выровнять стены или потолки, создать ниши или полки.

Кроме грамотного выбора самого материала, необходимо также правильно подобрать для него крепеж.

Крепежи для каркаса

Выбор крепежа для профиля под гипсокартон также имеет массу нюансов.

Для прикрепления металлического профиля широко используются маленькие саморезы, названные в народе «клопами».

Если толщина используемого профиля составляет не более 1,2 мм, то для крепежа используются саморезы с заостренными концами. При толщине профиля от 1,2 до 2 мм используются саморезы со сверлами на конце.

Также для этой цели используются дюбель-гвозди.

Отдельной строкой идут крепежи для домов из деревянного бруса или калиброванного дерева. По причине усадки всей конструкции, при создании каркаса под гипсокартон необходимо использовать плавающие крепежи. Это поможет сохранить высоту каркаса без деформации.

Крепеж на каркас

Чтобы понять, какой вид крепежей для гипсокартона необходим именно вам, необходимо знать, на какой каркас будут прикрепляться ГПЛ.

От данного выбора сильно зависит прочность готовой конструкции. Также необходимо знать некоторые нюансы использования и изготовления крепежей.

Саморезы

Саморезы являются весьма популярным материалом при монтаже ГКЛ. Для этой цели используются изделия, соответствующие ГОСТ 10619-80, 11652-80. Саморезы состоят из головки с углублением (шлицем), стержня с резьбой и наконечника. Для крепежа ГПК используются саморезы с мелким шагом резьбы.

Данные изделия подходят при монтаже гипсокартонных листов как к деревянному каркасу, так и к металлическому профилю. Плюсами выбора этих изделий является их невысокая цена, надежность крепления, отсутствие необходимости сверления профиля перед монтажом.

Выбор саморезов зависит от толщины выбранного металлического профиля. Для профиля толщиной менее 0,9 мм хорошо подойдут универсальные саморезы, имеющие двухзаходную резьбу. Для профиля толщиной до 2 мм необходимо приобрести саморезы с наконечником в форме сверла.

Саморезы с пресс-шайбой

Саморезы с пресс-шайбой имеют плоскую, широкую головку, которая обеспечивает хорошую прижимную силу и не «рвет» гипсокартон при монтаже.

Для монтажа гипсокартонных листов к тонкому профилю используются изделия с острым наконечником, а для толстого профиля – с наконечником-сверлом.

Для использования данных саморезов используются специальные насадки на дрель или шуруповерт.

Крепления к гипсокартону

Для прикрепления полок и прочих элементов к гипсокартону, применяются дюбели разных конструкций и анкеры. Выбор данных изделий зависит от веса предметов, закрепленных на гипсокартоне.

Для того чтобы определиться, какой крепеж для гипсокартона необходим в данном случае, определите примерный вес изделия, которое будет прикреплено к ГКЛ.

 Если вес составит менее 5 кг, то можно применять дюбели и бабочки. Анкерные болты помогут выдержать вес полок до 150 кг на одно крепление.

Дюбели

Если гипсокартон должен выдержать нагрузку до 5 кг, то для крепления подойдет обыкновенный саморез. На таком креплении можно вешать фоторамки, крючки для ключей, полотенец или настенные часы.

Предметы весом от 6 до 10 кг необходимо крепить уже на шнековые дюбели. С их помощью можно повесить зеркала и небольшие полки. Если лист гипсокартона двухслойный, то одна крепежная единица сможет выдержать уже 15 кг. В этом случае подойдут дюбель «улитка» или дюбель-гвоздь.

При монтаже крупных предметов мебели и техники до 10 кг поможет крепеж «бабочка» для гипсокартона. При вкручивании винта дюбель значительно расширяется за ГКЛ, что обеспечивает надежное крепление.

Если при ремонте был использован двухслойный гипсокартон, то данное изделие выдержит нагрузку 25 кг.

Похожую конструкцию имеет и дюбель «моли», при этом он работает по схожему принципу, но изготовляется из металла, что позволяет ему выдерживать значительные нагрузки свыше 25 кг на одну крепежную единицу. Минусом этого изделия является большая цена.

Анкерные болты

Чтобы повесить особо тяжелые предметы вроде газовой колонки или водонагревательного бака, необходимо приобрести анкерные болты, которые будут крепиться в основные стены, находящиеся за гипсокартоном.

Для крепежа светильников, стеллажей и прочих изделий с большим весом широко используются пружинные дюбели.

Советы

Перед походом в строительный магазин для покупки крепежа, обязательно запишите характеристики выбранного гипсокартона и материала для каркаса.

Внимательно изучите технические характеристики крепежных элементов, это поможет Вам узнать размер изделия, максимальную глубину бурения, материал и покрытие, а также вес, который способен выдержать крепеж.

Для непрофессионалов лучше всего после покупки записать характеристику выбранных изделий и отметить фирму-изготовителя, также можно сделать фото крепежа для гипсокартона на телефон, чтобы не потерять данные о нужном изделии при повторной покупке.

Фото крепежа для гипсокартона

Также рекомендуем посетить:

Виды крепежных изделий для любых случаев жизни

На протяжении десяти лет к нам приходило очень много новых технологий в строительной индустрии, и вмести с ними инновационные облицовочные, строительные и, конечно же, изоляционные материалы. Что касается крепежей современного типа, то в нашей стране пока это остается тайной, о которой мы знаем не так много.

Общий крепеж

Крепеж такого вида является универсальным, он предназначен для крепления к строительным конструкциям любого плана из кирпича или бетона, от пустотелого кирпичного материала до пустотелых газобетонных блоков, и также для полнотелых стройматериалов. Он состоит из дюбеля и шурупов, которые предназначены для ДСП и дерева.

Крепеж для пустотелых стройматериалов

Такой крепеж, как правило, предназначен для закрепления тяжелых деталей, таких как полки, светильники, карнизы, плинтусы, картины, световые выключатели и тому подобное. И для крепления к пустотелым конструкциям – ДСП, гипсокартон, листы из гипсового волокна. Хорошо крепить такими крепежами и пустотелые профили, листовую сталь, пустотелые двери и тому подобное. Он состоит из специальных дюбелей, которые предназначены для пустотелых материалов и шурупов.

Специальные дюбеля для изоляционных материалов

Такой вид крепежного изделия нужен для крепления из жестких и мягких материалов изоляции, которые имеют форму листа или панели на бетонные плоскости, плоскости из природного камня, легкого бетона, кирпича различных типов, газобетона и пустых блоков. Как правило, к изоляционным материалам относятся: стекловата, каменная вата, полиуретан, пенопласт, полистирол, плиты из фибролита и другие. При монтаже определенных моделей таких дюбелей не нужны гвозди и шурупы. А модели, где нужны дополнительные детали продаются сразу с ними, например, модели со стальным гвоздем. Производители крепежей используют только оцинкованные стальные гвозди и гвозди с дополнительным покрытием, у которых повышенная прочность от изгибов.

Дюбеля для работы с газобетоном

Такого рода дюбеля нужны для крепления к конструкциям из газобетона, консолей, подвесных потолков, различных окон, решеток, дверей, металлических и деревянных конструкций, трубопроводов различной сантехники и тому подобное. Они используются вместе с шурупами стопорного типа, которые изготовлены из оцинкованной или нержавеющей стали.

Системы крепления из химических веществ

Это самый инновационный вид крепежных систем. Они созданы для монтирования деталей на тяжелые конструкции, такие как бетон, природный камень, для крепления облицовки фасадов, несущих элементов конструкции и других подобных равнопрочных строительный материалов, в тех случаях, когда требуется особый уровень безопасности и надежности. Основной принцип систем химического типа основан на том, что приготовленное заранее отверстие заполняют двухкомпонентным веществом, которое, когда застывает, прочно фиксирует стержень из резьбы или стержень анкера. Конец стержня, который выходит наружу имеет внешний вид шпильки с резьбой. Раствор расположен в патроне, который вставляется в специальное отверстие. Затем нужно вкрутить стержень, который раздавит стекло и состав вытечет наружу и заполнит отверстие.

Крепления инъекционного типа

Данный вид крепежного изделия из разновидностей систем химического типа крепления. Главное отличие является в том, что в случае инъекции смесь непосредственно выдавливается из картриджа, как при применении герметиков. Подобного рода крепеж применяется для монтирования сантехнических приборов, решеток, труб, оград и различных перил. Система может использоваться с анкерной гильзой или же без нее, все зависит от материала конструкции – пустотелая она или нет.

Сантехнические крепежи

Они, как правило, применяются для установки и закрепления раковин, биде, писсуаров, унитазов подвесного типа, водонагревателей к стене из бетона, кирпича, природного камня, гипсовых плит и газобетона. Имеются модели, которые специально разработаны для крепежа к гипсокартону и ДСП. Крепеж состоит из дюбеля, оцинкованной стальной шпильки, гайки из нейлона с буртиком и декоративного колпака из металла. Крепеж для унитазных конструкций используется для крепления унитазов к полу из бетона. Такие крепежи состоят из шурупа, который изготовлен из латуни, дюбеля, колпачка и блокировочной гильзы.

Крепежи для балконов

Подобный вид крепежного изделия применяется для закрепления деревянной облицовки для балконов, металла и полимерных материалов, обшивочных материалов, малогабаритных элементов оборудования, строительных материалов и стяжек из проволоки к конструкциям балкона. Точнее сказать, он предназначен для крепления к тонким элементам конструкций балкона, трубам, листам, панелям, профилям которые в толщину достигают несколько миллиметров. В состав крепления входит нейлоновый патрон с буртиком, колпачок и шуруп из латуни.

Крепеж для крепления рам

Подобным крепежом прикрепляют рамы, штукатурные профили, стыковочные профили, детали из дерева, перфорированные оцинкованные уголки для стен, плинтусы, трубы, кабельные каналы и тому подобное. В состав этого вида крепежного изделия входят распорные шурупы и дюбеля.

Крепеж для ступеней

Этот крепеж нужен для того, чтоб закрепить ступени из дерева на бетонные поверхности, металлические профили, камень и кирпич. Крепеж состоит из нейлонового дюбеля, буртика для закрепления к материалам полнотелого вида, нейлонового распорного патрона, который предназначен для закрепления к конструкция тонкостенного вида, шурупа из латуни, и керна. Он может использоваться не только для ступеней, но и для невидимого крепления любых других деревянных конструкций.

Хомутообразный дюбель

Нужен для того, чтоб закреплять гибкие трубы, кабели, жгуты для кабеля к бетонным строительным конструкциям, полнотелого кирпича силикатного или клинкерного вида, газобетона и природного камня.

Специальный зажим для труб и кабелей

Он нужен для крепления кабелей и труб к конструкциям строительного типа. Зажимы прикрепляются с помощью дюбеля и шурупа. Они бывают различных размеров, и прикрепляются друг к другу специальным элементом.

Выбираем крепеж

Если вы выбираете из различных видов крепежных изделий, то должны помнить о важности и серьезности этого дела. Так как все предметы, которые вы крепите на стены и к потолку находятся выше роста человека, или ребенка. И если их закреплять не надежно, то сорвавшись, они нанесут нежелательный серьезный вред вам и вашим окружающим. Хорошо если это будет светильник или картина, они нанесут не тяжелые травмы, а что если это будет шкаф или деревянная полка? Тогда серьезных травм не избежать точно. Если вы хотите безопасности и надежности, то используйте только качественные крепежи от мировых изготовителей. Монтирование каких-либо приборов и материалов это, как правило, ответственное занятие, и качество его будет зависеть только от того, как он произведен. Для правильного подбора вида крепежного изделия вы сможете использовать специальные каталоги, которые с помощью специальных таблиц помогут вам выбрать качественный и правильный крепеж.

Товары, которые были описаны в этой статье:
