Крепление обвязки к столбчатому фундаменту: Как крепить брус к столбчатому фундаменту?

Крепление бруса к фундаменту. Как положить брус на фундамент?

Ранее мы уже писали, как выбрать фундамент по типу грунта, если вы читали эту публикацию, то уже знаете, что надежное основание для всей постройки напрямую зависит от залегающих на площадке строительства грунтов.

В случаях слабых грунтов хорошим выбором станет жесткая монолитная рама, в сухих не пучинистых грунтах можно сделать мелкозаглубленный фундамент, а в некоторых случаях оптимальным выбором может стать фундамент из асбестовых труб или из кирпичных столбиков.

Но, какой бы вы ни выбрали вид фундамента, начинать возведение каркасных стен придется укладки нижней обвязки, которая непосредственно опирается на фундамент строения. Как правило, обвязка выполняется из толстых и широких досок или из бруса, которые крепятся к фундаменту.

Вот тут у многих и возникает вопрос – а как же, собственно, правильно уложить брус на фундамент и надежно его закрепить?

Давайте посмотрим, какие варианты существуют и как сделать укладку правильно, чтобы возведенные стены служили верой и правдой в течение долгих лет.

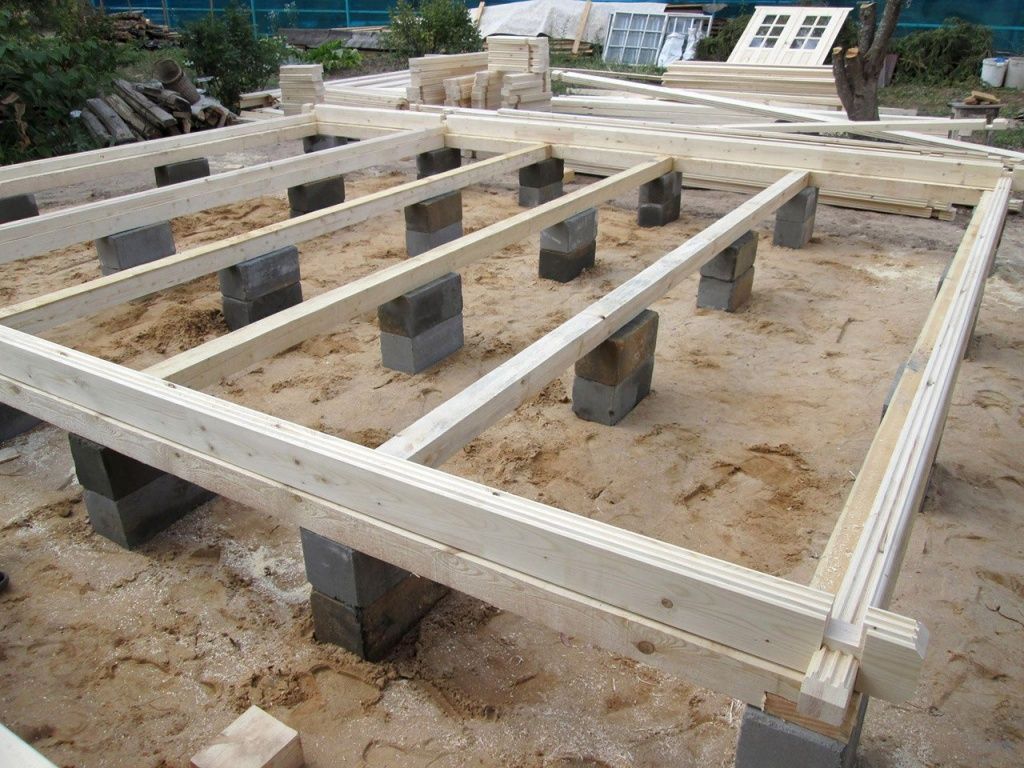

Как правильно класть нижний брус на фундамент?

Чтобы древесина нижнего бруса, непосредственно соприкасающегося с фундаментом, не подверглась процессам гниения, брус нужно хорошенько обработать специальным антисептическим составом.

Для изоляции бруса от соприкосновения с материалом фундамента, как правило, используют прослойку из гидроизолирующего материала – рубероида или обмазочной изоляции на основе битума.

Нужно ли крепить брус к фундаменту?

На этот вопрос можно ответить однозначно – крепить следует обязательно, так как от этого зависит долговечность всей постройки.

Фундамент все время испытывает воздействия, ведущие к изменению его геометрических параметров. Особенно актуально это для мелкозаглубленных фундаментов малоэтажной застройки.

Силы морозного пучения, воздействие грунтовых вод, набухание и высыхание почвы – все это приводит к подвижкам. Если брус не будет закреплен, то постройка при неблагоприятном развитии событий может попросту съехать с фундамента, деформироваться или разрушиться.

Поэтому брус должен быть надежно закреплен к основанию.

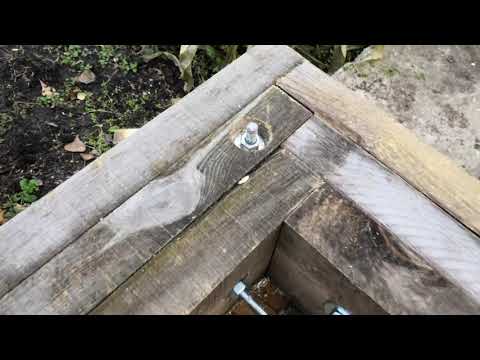

Крепление бруса анкерными болтами

Брус к фундаментному основанию может крепиться разными способами. Один из способов – использование анкерных болтов. Его плюсы в том, что выполнить такое крепление можно непосредственно по месту после укладки бруса.

Для выполнения такого крепления, брус укладывают на фундамент через слой гидроизоляции, после чего выполняют отверстия в тех местах, где требуется закрепить брус.

Для этого с помощью дрели и коронки засверливаются на глубину коронки:

После этого стамеской удаляют древесину из отверстия:

Далее с помощью сверла делается отверстие до фундамента и потом с помощью перфоратора выполняется сверление фундамента на глубину, требуемую для установки анкера.

После этого устанавливается анкер и с помощью молотка заглубляется в высверленное отверстие:

Потом с помощью накидного гаечного ключа затягивается анкерный болт, надежно фиксируя брус в месте соединения с фундаментом:

Крепление бруса нижней обвязки к столбчатому фундаменту с ростверком может быть выполнено по схеме, показанной на рисунке ниже:

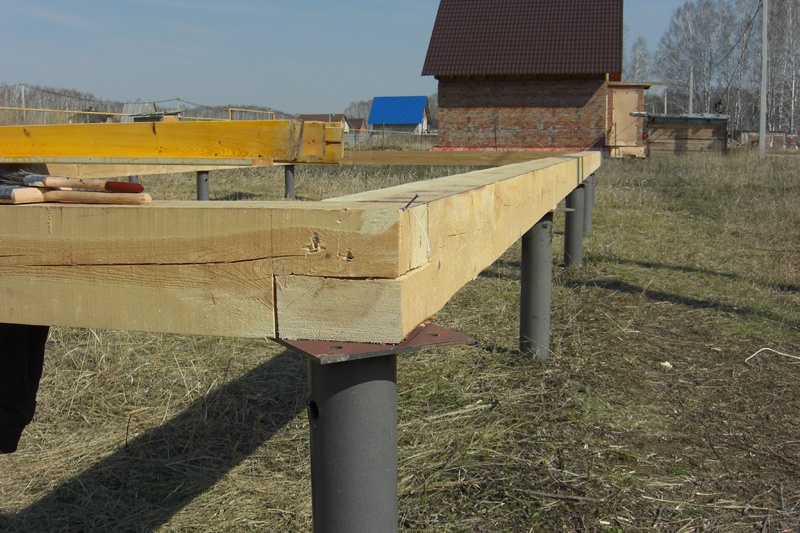

Крепление бруса к винтовым сваям

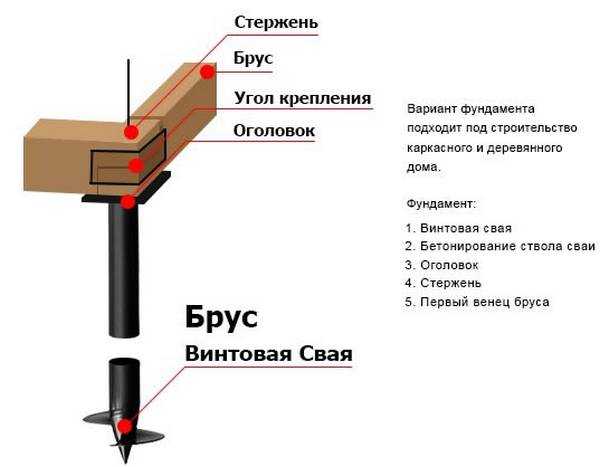

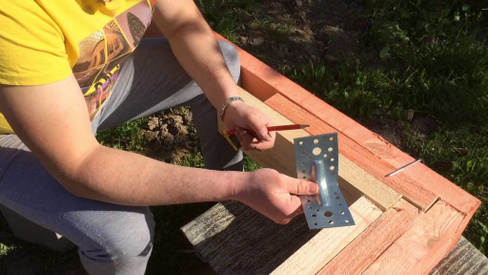

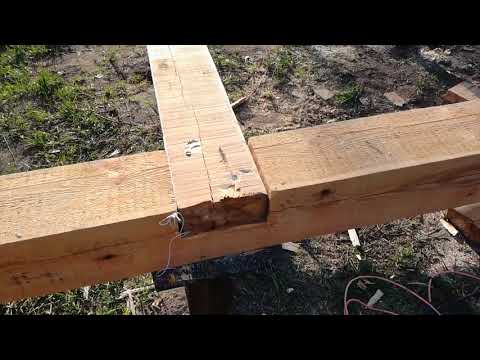

Если при строительстве выбор пал на популярный сегодня винтовой фундамент, то крепление выполняется следующим образом – сначала два бруса соединяют между собой с помощью врубки в лапу или с помощью вот таких накладок, как показано на фото ниже:

После этого брус прикручивается к площадке винтовой сваи с помощью саморезов:

Весь процесс устройства нижней обвязки свайно-винтового фундамента с использованием бруса вы можете посмотреть на видео ниже:

Как видите, надежно закрепить нижнюю обвязку брусовой бани или каркасного дома к фундаменту можно разными способами, каждый из которых не должен вызвать особых затруднений при возведении постройки. Если вы не уверены в своих силах, обратитесь к бригаде профессионалов, имеющих опыт выполнения подобной работы.

Смотрите также:

Последние публикации:

Как выбрать печь для русской бани?

Если вы хотите сделать своими руками или купить готовую печь для создания режима русской бани, то вам следует придерживаться нескольких несложных правил, которые вы найдете ниже. Читать…

Почему на Руси гадали в бане?

На Руси издавна существует интересный обычай – гадать в банях. Он и сегодня никуда не исчез: сейчас тоже этим занимаются, особенно в селах и деревнях. И главное, что такая ворожба практически всегда дает достоверный и точный результат. Давайте узнаем, почему… Читать…

Ремонт кирпичной печи

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать…

• Сруб из оцилиндрованного бревна >

Крепление к фундаменту | Советы по строительству

Крепление стен к фундаментам в малоэтажном строительстве

В малоэтажном строительстве используют фундаменты четырёх основных типов. Это плитные, ленточные, столбчатые и свайные фундаменты. По способу изготовления фундаменты подразделяются на бетонные и из кладки. Отдельную группу составляют фундаменты из стальных винтовых свай.

Чаще всего фундаменты для небольших домов изготавливаются на месте, путём заливки бетонного раствора в подготовленную опалубку. Иногда для создания плоского фундамента используются готовые бетонные плиты, а для возведения столбчатого и ленточного используется кладка из стенового камня.

Выбор типа, глубина заложения и конструкция фундамента зависят от качества грунта, климатических условий и особенностей архитектуры возводимого здания. Наш обзор касается способов крепления деревянных стен к фундаментам разного типа.

Фундаменты из бетона

Элементы крепления стен к фундаментам подразделяются на две группы. В первую группу входит крепёж, закладываемый в конструкцию до заливки бетонного раствора в опалубку. Во вторую группу попадают крепёжные элементы, монтируемые по готовому фундаменту.

От надёжности крепления опорного бруса (лежня) к фундаменту зависит прочность и устойчивость всего дома. В качестве крепёжных элементов используются фундаментные болты и шпильки, клиновые анкеры и анкерные болты. Разнообразие конструкций фундаментного крепежа (ГОСТ 24379.1-2012) обеспечивает надёжное крепление нижнего бруса при возведении зданий любой архитектуры.

В строительной практике одни крепёжные элементы монтируются на арматурную сетку фундамента до заливки бетона, другие устанавливаются после заливки.

Крепёж, устанавливаемый до заливки

Изогнутые болты

В малоэтажном строительстве часто используются изогнутые фундаментные болты. Верхняя сторона изогнутого болта оснащена резьбой. Нижняя часть представляет собой крюк с одним или двумя изгибами.

В идеале изогнутый болт крепится к арматуре плиты ещё до заливки бетона. Его располагают так, чтобы крюк заходил в арматурный каркас, после чего приваривают или привязывают. Поскольку фундаментные болты должны прошивать брус строго по продольной оси, их расположение относительно арматурной сетки задаётся ещё на стадии проектирования фундамента.

Чаще, однако, проект здания не содержит таких мелких подробностей. В этом случае сначала заливается бетон в опалубку, затем болты погружаются в бетонный раствор, выравниваются и оставляются до схватывания бетона.

И хотя зацепление крюков за арматуру при таком способе установки болтов обеспечить сложно, прочность крепления бруса всё равно оказывается достаточной — особенно если использованы болты с двумя изгибами.

Прямые болты и шпильки

Практика показывает, что при расположении крепежа с шагом в 50-100 см можно использовать не изогнутые, а прямые болты или шпильки. При этом глубина их погружения в бетон должна составлять не менее десяти диаметров стержня. К примеру, у болта диаметром 12 мм должно быть забетонировано не менее 120 мм его длины.

Обеспечить строго вертикальное положение болта или шпильки без предварительного крепления к арматурной сетке чрезвычайно сложно. Но если после отверждения бетона отклонение крепежа от вертикали не слишком велико, помогает простая подгонка. На верхнюю (свободную) часть крепёжного элемента надевается стальная труба, при помощи которой болт изгибается в нужном направлении.

Чтобы разметить отверстия на лежне, брус укладывают поверх выровненных болтов или шпилек, придерживают и простукивают киянкой — так, чтобы на нижней стороне бруса остались отпечатки. Каждый отпечаток — метка для сверления сквозного отверстия.

Крепёж, устанавливаемый после схватывания бетона

Клиновые анкеры

Использование клиновых анкеров упрощает крепление лежня к фундаменту, сокращает трудозатраты. Чтобы добиться полного совпадения, сначала сверлятся отверстия под анкеры в брусе; затем брус укладывается на место своего будущего расположения.

При помощи маркера, опущенного в отверстие бруса, на поверхности фундамента отмечаются точки размещения анкеров. В бетоне высверливаются колодцы, диаметр которых соответствует диаметру клиновых анкеров. После продувки колодцев (для освобождения от пыли) анкера занимают своё место. Посадка анкера в гнездо должна быть достаточно плотной!

Технически клиновой анкер представляет собой шпильку, концевая часть которой выполнена в виде расширяющегося книзу конуса и охвачена разомкнутым металлическим поясом (распорной втулкой).

Затяжка анкера, пропущенного сквозь брус и погружённого в колодец, вытягивает шпильку из колодца. Однако распорная втулка, плотно прижатая к стенкам, сопротивляется движению. Поднимаясь, конус расширяет втулку, что приводит к надёжному расклиниванию крепёжного изделия в толще бетона.

Анкерные болты

Устройство анкерного болта аналогично устройству клинового анкера, но распорная втулка здесь охватывает большую часть длины изделия. Благодаря защищённости резьбовой части анкерный болт можно вбивать в посадочное отверстие без риска повреждения резьбы. Большая протяжённость распорной втулки обеспечивает качественное закрепление изделия в бетоне.

Главное различие между клиновым анкером и анкерным болтом состоит в диаметре резьбовой части изделий одинакового размера. У анкерного клина диаметр резьбы больше, благодаря чему крепление получается более надёжным. Клиновые анкера дороже анкерных болтов.

Технология крепления бруса анкерными болтами и клиновыми анкерами идентична.

Химические анкеры

Наивысшая прочность крепления присуща так называемым химическим анкерам. По устройству химический анкер представляет собой шпильку с резьбой по всей длине, оснащённую либо не оснащённую втулкой, и специальный клеевой состав.

Отверстие, высверливаемое в бетоне под химический анкер, может быть выполнено в виде конуса с широким донцем и узким горлышком. Колодец заполняется клеем, в который погружается шпилька.

Использование химических анкеров оправдано при наличии пор, раковин или трещин в структуре фундаментного монолита. После окончательной полимеризации клевого состава химический анкер готов к креплению лежневого бруса.

Фундаменты из кладки

Ленточные и столбчатые фундаменты могут быть выполнены из кладки стеновым камнем. Крепление лежня к фундаменту из кладки осуществляется точно так же, как и к фундаменту из бетона.

Если крепёж закладывается при возведении фундамента, используются шпильки с анкерной плитой, помещаемой между рядами кладки. На практике вместо специальных шпилек с анкерной плитой могут использоваться шпильки с шайбой большого диаметра, а также изогнутые фундаментные болты.

Клиновые анкеры, отлично зарекомендовавшие себя в бетонных фундаментах, с успехом используются и в кладке из кирпича, бетонных блоков и других типов стенового камня. При необходимости используются химические анкеры.

Прижимные планки — частный случай крепления лежня

Чтобы не ослаблять опорный брус сверлением множества отверстий по его продольной оси, могут использоваться прижимные планки. В этом случае фундаментные болты или шпильки располагаются попарно — так, чтобы между ними помещался лежень. После укладки лежневого бруса на резьбовые части каждой пары болтов надевается жёсткая стальная планка, гайки затягиваются и контрятся.

Эффективность подобного крепления весьма высока, тем более что сохраняется возможность подтяжки гаек после естественной просадки древесины. Однако затраты времени, труда и материалов при таком способе крепления опорного бруса оказываются чересчур большими. При малоэтажном строительстве подобный способ крепления стен к фундаменту нерационален.

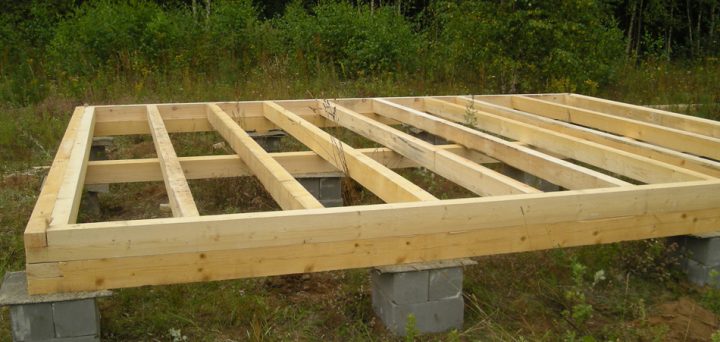

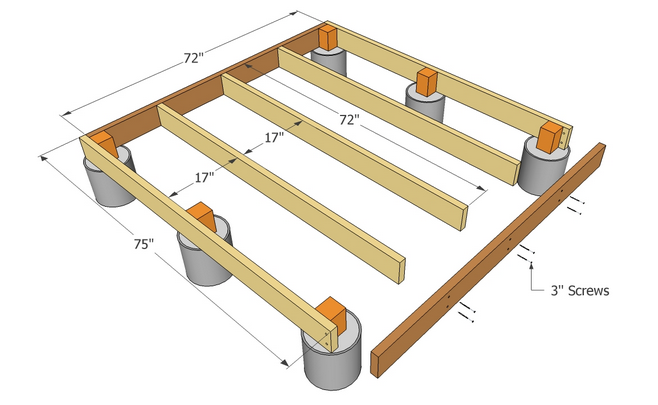

Столбчатые фундаменты требуют особого внимания

Крепление лежневого бруса к столбчатому фундаменту производится так же, как и к фундаменту плитному или ленточному — с той лишь разницей, что точек крепления в этом случае меньше. Следует помнить, что брус, опирающийся на столбчатый фундамент, должен иметь вдвое большее сечение, чем стеновой брус.

Кроме того, строители рекомендуют делать двойную обвязку столбчатого фундамента брусом — то есть укладывать лежневый брус в два слоя. С учётом этих рекомендаций нужно подбирать и фундаментные болты. Может оказаться, что болтов подходящего размера в свободной продаже нет. Помните, что лучше заказать изделия нужного вам размера, чем пытаться заменить их менее прочным крепежом.

Столбчатый фундамент с ростверком (железобетонной рамой, связывающей фундаментные столбы) при креплении лежневого бруса равнозначен ленточному фундаменту.

Фундамент из винтовых свай

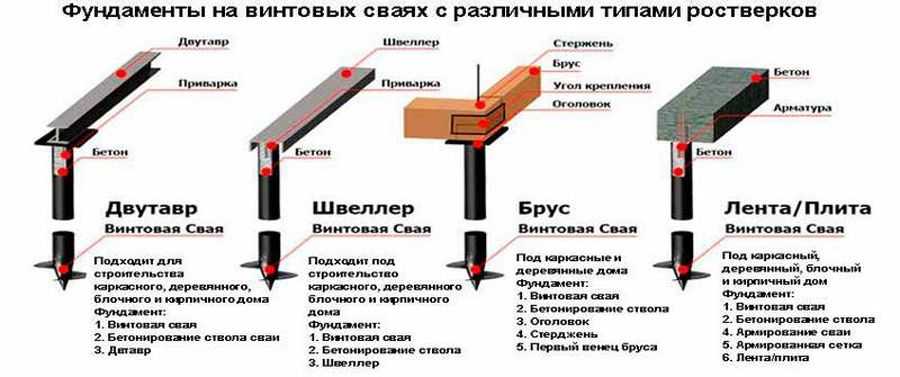

Оголовки винтовых свай (свод правил СП 24.13330.2011) — как плоские, так и П-образные, из швеллера — снабжены отверстиями. Брус, уложенный на оголовки винтовых свай, крепится оцинкованными сантехническими шурупами с шестигранной головкой под гаечный ключ. Кроме того, соединения брусьев между собой дополнительно скрепляются перфорированными крепёжными уголками усиленного типа.

Нередко винтовые сваи обрезаются на одном уровне и обвязываются ростверком из стального швеллера или двутавра. В этом случае лежневый брус укладывается в профиль и крепится к нему либо шурупами сквозь просверленные в прокате отверстия, либо силовыми хомутами.

Правило двойной обвязки, действующее для столбчатых фундаментов, применяется и для фундаментов винтовых.

Дополнительные сведения

При строительстве дома перепад уровней разных сторон (углов) фундамента не должен превышать 3 мм. При необходимости выравнивание производится при помощи заливки цементной стяжки. Укладка и крепление бруса производится только после устранения неравномерностей в уровне фундамента!

Крепление нижней обвязки каркасного здания к бетонному фундаменту проводится аналогично креплению лежневого бруса. Американская технология строительства каркасного дома допускает выравнивание уровня обвязки при помощи деревянных клиньев, подбиваемых под лежневые доски. Образующиеся щели заполняются цементным раствором.

Крепеж каркасный — Коробка на подоконнике: крепление пола к стене фундамента

спросил 1 год, 3 месяца назад

Изменено 1 год, 3 месяца назад

Просмотрено 1к раз

Как именно жатка крепится к плите подоконника в конструкции «коробка на подоконнике» из пиломатериалов двойного размера?

• фундамент
• каркас-крепеж

2

На приведенной ниже фотографии показано соединение ободной доски с пластиной порога. Обратите внимание, что, за исключением районов с высокой сейсмической активностью, это соединение не нужно делать очень прочным, так как бортовая доска существенно давит на плиту подоконника лагами и настилом. Балки соединяются с краевой доской с помощью гвоздей от краевой доски к лагам.

Анкерные болты должны быть заделаны в стену фундамента.

• Вы просверливаете отверстия в пластине порога, которые совпадают с болтами
• Опустите пластину порога на болты
.
• Установите шайбу и гайку на каждый болт
• Затянуть гайки

Тогда вы надеетесь, что ребята, устанавливающие анкерные болты, не смогли совместить их с тем, где должна быть балка.

Если нет анкерных болтов, вы можете использовать какой-нибудь анкер для бетона, например, анкер с втулкой, просверлив отверстие в подоконнике и в бетоне, вставив анкер через них оба, а затем затянув.

Как отметил Ли Сэм в комментариях, после того, как балки установлены, краевую балку можно прибить гвоздями к плите подоконника, чтобы удерживать ее на месте во время строительства, но это перекрытие обшивки стены от стоек. , через балки и вниз к плите подоконника, прибивание гвоздей в соответствии с графиком в чертежах (включая гвозди через обшивку в плиту подоконника), которые скрепляют все это вместе в прочную связную единицу, которая затем крепится к фундаменту описанными выше болтами.

7

Вы можете использовать обвязку, чтобы обеспечить надежное крепление стен, например:

Что-то подобное, вероятно, потребуется в районах, подверженных землетрясениям и ураганам. Вероятно, это хорошая идея почти в любом другом месте, так как сильный ветер может быть почти везде.

Хотя на этом чертеже показаны ремни, закрепленные в бетоне, я не вижу, чтобы это было требованием. Вы можете прибить или привинтить ремни к бетону после его заливки, а также прибить или прикрутить к плите подоконника. Я не вижу простого способа сделать это на внутренней стороне стены, хотя вы можете проявить творческий подход.

8

За исключением дополнительных мер, принимаемых для сейсмических зон, стеновая обшивка служит там основным стабилизирующим соединением . Как было указано в другом месте, огромный вес конструкции над фундаментом практически исключает любую возможность движения, но обшивка, которая крепится как к краевой балке (не «перемычке»), так и к плите подоконника, связывает их вместе.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.
