Кровля шифером: технология устройства, расчет уклона. Какой гидробарьер под шифер надежнее

технология устройства, расчет уклона. Какой гидробарьер под шифер надежнее

• Преимущества
• Расчет
• Подготовительные работы
• Укладка обрешетки
• Тепло- и гидроизоляция
• Примыкание к дымоходу
• Как настилается
• Некоторые нюансы монтажа

Шифер в качестве кровельного материала продолжает оставаться популярным и в наши дни. Тем более что соотношение цена/качество у него считается на сегодня лучшим. Одно из очевидных преимуществ асбоцементных листов – простота укладки.

Кровля крыши шифером доступна практически любому, однако, устройство имеет свои подводные камни, о которых следует обязательно знать.

Преимущества ↑

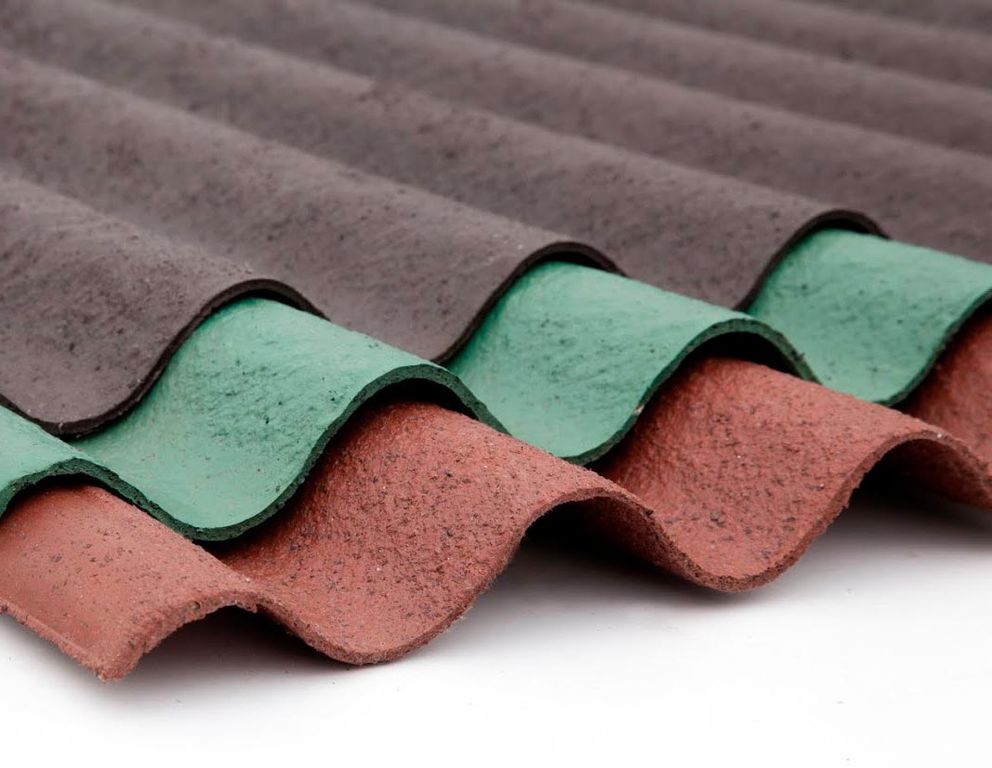

Сегодня вниманию потребителя представлены несколько вариантов шифера: асбоцементный, пластиковый, резиновый и другие. Несмотря на такое разнообразие, один из наиболее востребованных в силу удобства и бюджетности – асбоцементный.
Среди основных преимуществ подобного покрытия можно отметить:


• прочность: кровля из шифера успешно воспринимает снеговые и ветровые нагрузки до 200 кг на м ²;
• пожаробезопасность: компоненты, входящие в состав асбоцементных листов, негорючие;
• хорошая звукоизоляция: кровельное покрытие значительно понижает шум от осадков;
• электробезопасность: не накапливают статического электричества.
• длительный эксплуатационный срок: подобное покрытие не подвержено коррозии, срок годности материала превышает 30 лет.

Расчет ↑

Для этого пользуются чертежом, на котором указаны размеры и уклон кровли из шифера.


• Число листов в ряду. Зная длину ската и ширину АЦЛ, делим первую величину на вторую. К полученному частному прибавляют 10%, чтобы суметь впоследствии при монтаже обеспечить необходимый нахлест материала по вертикали.
• Число рядов на скате. Длину отрезка, соединяющего карниз и конек, делим на длину листа. Результат увеличивают на 13% на нахлест по горизонтали.
• Последним шагом количество рядов и листов перемножают. Для двускатных крыш процесс повторяют для второго ската.
Расчет можно облегчить, если использовать онлайн-калькуляторы, представленные в сети.

Подготовительные работы ↑

Технология кровли шифером предполагает ряд подготовительных работ.

Укладка обрешетки ↑

Сначала устанавливают балки и крепят стропила, установленные с шагом в один-два метра. Расстояние подбирают в соответствии с длиной конька. После чего приступают непосредственно к укладке обрешетки. Ее рекомендуется набивать, начиная снизу. Брус кладут по низу стропил и фиксируют 2–3 оцинкованными гвоздями. Для крепления можно использовать также шурупы и противоветровые скобы. Бруски сечением 6х6 см крепят с шагом порядка полуметра.
Расстояние между брусками должно позволить уложить целое число АЦЛ по вертикали, и по горизонтали. Если этого невозможно сделать, то их обрезают: предпоследние листы поперечного ряда у фронтона, продольного – у конька.

При устройстве обрешетки используют хорошо высушенную древесину, в противном случае, когда брусок высохнет, он уменьшится в размерах, и крепление асбоцементных листов ослабеет. Выпуск обрешетки за карниз должен быть рассчитан таким образом, чтобы не было необходимости обрезать – обрезанные они выглядят не очень эстетично.
На этом этапе нужно заняться также установкой водосточного желоба, поскольку насколько карниз будет отдален от стены отличается в зависимости от его наличия или отсутствия.

Тепло- и гидроизоляция ↑

Насколько работоспособной и надежной получится крыша зависит от того, что кладут под шифер. Кровельный пирог начинается с подшивки пароизоляции снизу крыши, после чего между стропилами укладывают утеплитель. Завершает конструкцию гидробарьер. Чаще всего для этого используют рубероид. Сохранить свободу перемещения по обрешетке возможно только, если укладывать его по вертикали и перебрасывать через конек, аккуратно разворачивая рулон.


Перед началом монтажа АЦЛ деревянные элементы несущей конструкции обрабатывают антисептиком.

Примыкание к дымоходу ↑

Устройство примыкания связано с месторасположением дымоходной трубы.


• Конек. Над слоем гидроизоляции монтируют металлический нижний фартук, в котором для него вырезан проход. Возле трубы настилают асбест, а поверх – верхний лист из той же оцинковки.
• Скат. Здесь есть два варианта: при наличии гидробарьера нижний примыкающий лист укладывают под АЦЛ и накрывает собой изоляцию, если он отсутствует – примыкание должно быть установлено таким образом, чтобы на участке, расположенном ниже дымохода, оно оказалось поверх листов, а выше – под. Если проход расположен поблизости конька, то верхний примыкающий заводится за него.
Пространство между дымоходом и АЦЛ нередко заделывают раствором из цемента (цемент к песку относится как 1 к 3), заменяя таким образом верхний фартук. Кровля из шифера должна иметь цементный фартук, чтобы исключить проникновение дождевой воды в место примыкания.

Как настилается ↑

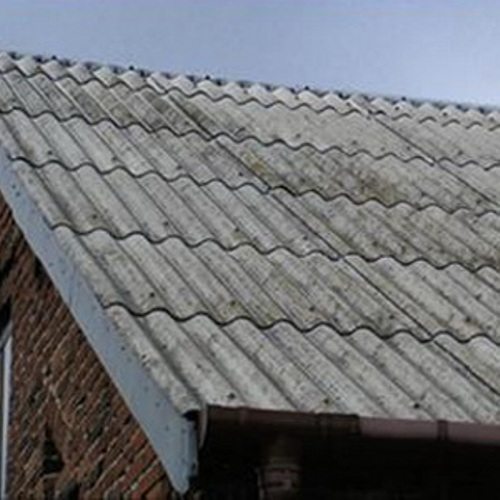

Лучше всего зарекомендовала себя укладка АЦЛ по вертикали, начиная от карнизного свеса по направлению к коньку с самой ветреной стороны. При этом верхний лист каждого последующего ряда на 100–200 мм перекрывает предыдущий. Край карниза получится ровным, если укладывать материал по натянутому шнуру, предварительно выровняв первый при помощи отвеса.


Настил выполняют по одной из следующих технологий:


• со смещением: Это оптимальный вариант для ската узкого по вертикали и широкого по горизонтали. Первый АЦЛ должен выходить за обрешетку на волну, последующие в этом ряду – иметь нахлест на одну волну к предыдущему.
  Следующий ряд укладывают с нахлестом на 1–2 волны к предыдущему. В местах стыков листы не обрезаются.
• со срезом углов. Этот вариант приемлем для ската – широкий по вертикали и узкий по горизонтали. К стыку четырех АЦЛ предъявляются особые требования: они должны лежать абсолютно ровно, без искривлений, из-за которых могут возникнуть трещины. Для этого, у двух элементов, расположенных по диагонали, отпиливают углы и состыковывают срезы, оставив зазор в 3 мм. Если кровлю укладывают слева направо, то углы в рядах отрезают по следующему принципу:

1. первый – левый сверху,
2. крайний – правый снизу,
3. средний – два противолежащих. Для противоположного направления, делают все наоборот. Углы отрезают, используя резак для шифера.

Некоторые нюансы монтажа ↑

Уклон конструкции из АЦЛ может составлять 14–45⁰. В регионах с повышенным количеством осадков, рекомендуется увеличивать угол наклона. Это поможет избежать их скопления в местах примыкания.

Для регионов с частыми ветровыми нагрузками крышу делают более пологой.

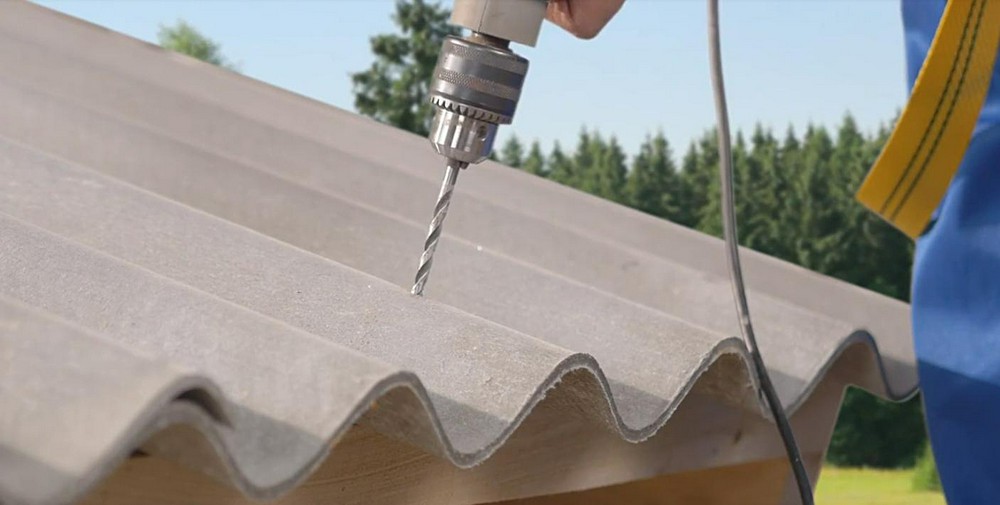

Для крепления листов чаще всего пользуются оцинкованными саморезами со шляпками, снабженными прокладками из резины или рубероида. Саморезы лучше подбирать с резьбой, которая не доходит до шайбы. Так на покрытии не образуется трещин. При подготовительных работах полезно будет знать, сколько гвоздей на лист шифера необходимо. Например, для восьмиволнового достаточно четырех саморезов – по два на вторую и шестую волны.
Крепежные элементы нельзя забивать, листы достаточно зафиксировать настолько, чтобы они не перемещались. Кроме этого, не рекомендуется загибать гвозди, поскольку это помешает температурной деформации покрытия.

При обрезке волн или угла обрабатываемое место предварительно смачивают водой, чтобы уменьшить пыль и облегчить резку.

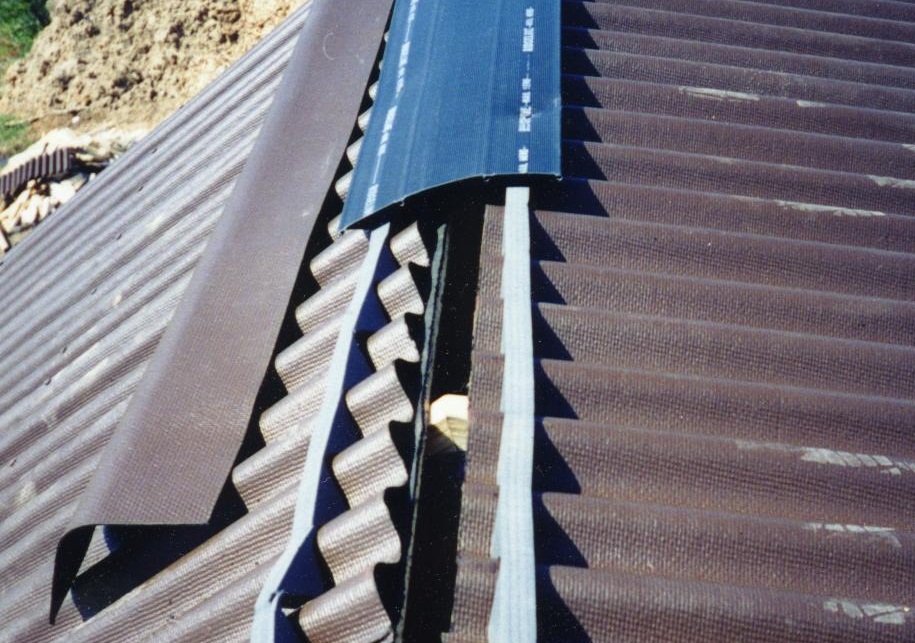

Монтаж завершают установкой металлического конька и ветровых досок на фронтоны, герметизируют щели монтажной пеной и обрабатывают специальной краской. Конек должен пересекать покрытие на 200–250 мм.

При использовании пены нужно следить за ее объемом, чтобы не нарушить целостность покрытия.

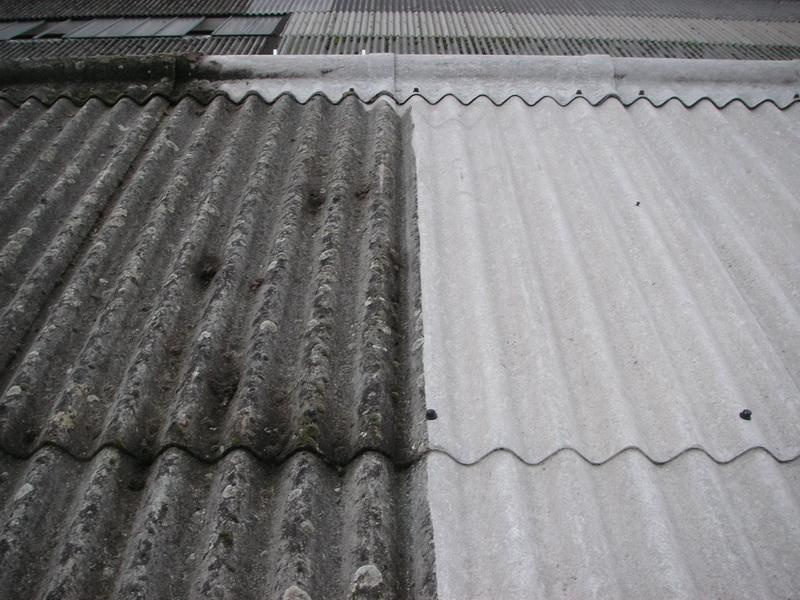

Старое покрытие можно отремонтировать, удалить мох и лишайники с поверхности, используя антисептик, а можно уложить новую кровлю по старому шиферу из профнастила.

В завершение посмотрите видео, как укладывается и крепится шифер на кровле.

© 2023 stylekrov.ru

Стелим кровлю крыши шифером для частного дома своими руками: пошагово +Видео

Спрашиваете себя как крыть и перекрыть всю крышу шифером правильно? Установка шифера на крышу не представляет каких-либо сложностей, если первоначально ознакомиться со всей технологией работ, подготовить нужные инструменты и крепежные детали. В этой статье вы узнаете подробно о кладке шифера своими руками и его плюсах

Содержание:

• 1 Характеристики шифера
• 2 Стропильные системы под шифер
  • 2. 1 Покрытие крыши шифером
    • 2.1.1 Правила безопасности при работе с шиферными листами

Характеристики шифера

На современном рынке появилось много новых кровельных материалов, но

популярность обычного асбоцементного шифера остается неизменно высокой. Это можно объяснить доступной стоимостью данного материала, возможностью выполнить установку кровельного покрытия самостоятельно, без применения специализированных строительных инструментов. Классический шифер подойдет для простых односкатных крыш, при помощи него можно покрывать шатровую или вальмовую кровлю.

• У шифера высокая устойчивость к нагрузкам статического вида, стойкость к воздействиям агрессивных внешних сред, легкая обрабатываемость.
• К минусам отнесем достаточно большую массу материала – выполняя установку своими руками, вам требуется привлечь несколько помощников для поднятия листов шифера на крышу без определенного риска их повреждения.

Рассмотрев вопрос, как покрыть крышу шифером, отметим, что такой материал лучше всего применять для установки на крыши с простой геометрией.

Лучшим вариантом будет считаться кровля с уклоном ската не более 35°, потому что снижается вероятность скапливания снега в зимние месяца.

Технология установки покрытия подразумевает правильную укладку шифера на крышу по ГОСТу 30340-95.

Шифер может быть следующего типа:

• шестиволновый;
• семиволновый;
• восьмиволновый.

Выбирая тип шифера, необходимо знать его маркировку, где будет указана его высота и шаг волны. Конечная схема расположения листов данного материала на крыше должна составляться с учетом этих параметров. При широком шаге волны будет уходить большая площадь строительного материала на вертикальный перехлест. Выбрать шифер и метод его установки стоит, ориентируясь на его размеры и конфигурацию всех скатов крыши.

Определяя, каким образом накрыть крышу шифером, нужно принимать во внимание и систему водостока. При расположении желоба для сбора осадков под свесом кровли, нужно укладывать крайний ряд со свесом в 250 мм от стены постройки.

При стекании воды с крыши на землю, свес необходимо выставлять не менее 400 мм.

Стропильные системы под шифер

Перед осуществлением монтажа кровельного покрытия самостоятельно, необходимо удостовериться, что система стропильного типа будет пригодна для укладки шифера.

Такой материал можно отнести к категории тяжелых, и конструкция каркаса скатной крыши рассчитывается на высокие нагрузки, например, такие как:

• общая масса кровельного пирога;
• атмосферные внешние нагрузки;
• вес людей, устанавливающих и обслуживающих крышу.

При проекте крыши под металлочерепицу или прочие легкие материалы, вам может понадобиться уменьшение шага укладки стропильных ног или использование подкосов для увеличения надежности деревянных ферм.

Особенно тщательно нужно отнестись к каркасу крыши, если шифер предполагается применять для того, чтобы перекрыть уже старую и мягкую кровлю.

Для шиферной крыши минимальное сечение стропил составит 50х180 мм, обрешетка устанавливается из брусков 60х60 мм.

Шаг обрешетки составляет 1000 мм.

При использовании обрешетки из брусков нужно учесть, что каждый шиферный лист должен иметь определенную опору не меньше чем на три перемычки.

Брус 60х120 мм устанавливается в коньковой части.

Для более правильной укладки шифера, обрешетка выполняется из сухого специального пиломатериала без каких-либо деформаций.

Если на крыше устанавливается дымоход или вытяжная труба, то понадобится выполнение специальной обрешетки перед тем, как стелить финальное кровельное покрытие. Устройство водосточной системы выполняют до укладки кровельного покрытия. На самый нижний ряд обрешетки нужно набить полосу металла, которая будет предотвращать разрушение нижнего края крыши под внешними нагрузками. Металлическую полосу необходимо гидроизолировать с двух сторон, и сделать отверстия под крепеж кровли.

Покрытие крыши шифером

Если вы впервые выполняете монтаж шиферного покрытия, необходимо учитывать, что данный строительный материал позволяет монтировать в одной точке не больше двух слоев. Поэтому схему укладки нужно хорошо продумать еще на этапе проектирования.

Листы требуется устанавливать с определенным нахлестом по горизонтальной плоскости в одну либо две волны. При нахлесте в одну волну покрывают достаточно крутой скат с незначительной снеговой внешней нагрузкой. Нахлест в две волны идет для более пологих скатов, данная конструкция существенно надежнее, но и конечная стоимость покрытия при данном монтаже увеличивается, особенно это заметно при более широком шаге волны. Верхний лист по вертикали перекрывают нижним не меньше чем на 200 мм.

Технология установки требует начинать укладку с угла нижнего ската и продолжать вдоль всего карнизного края. Укладывать шифер нужно с учетом розы ветров: и нахлест листов должен располагаться обязательно с подветренной стороны. Первый ряд листов нужно стелить по заранее натянутой специальной веревке, чтобы свес был очень аккуратным и ровным. Для избежание совмещения в одной точке несколько слоев шифера, используют разные типы укладок. Более распространенными способами считаются монтаж со смещением и без него.

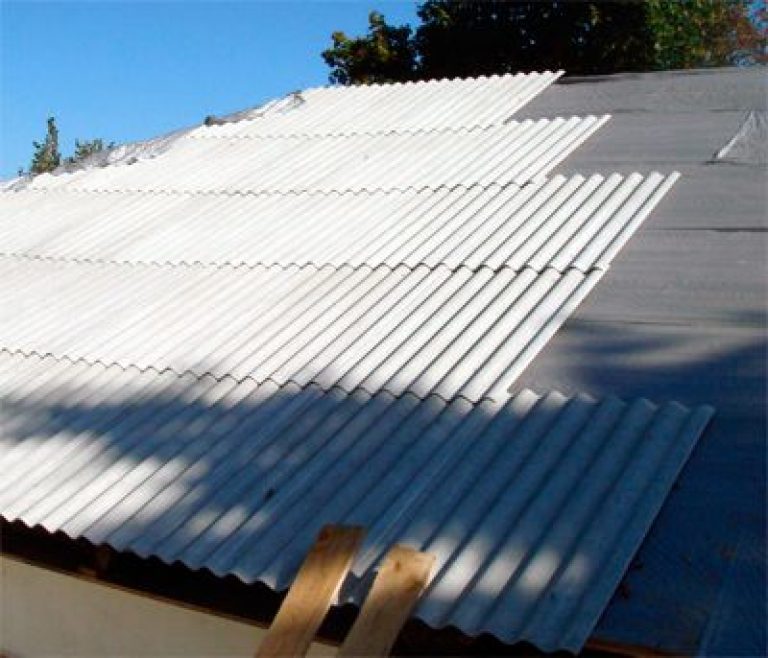

Установка со смещением популярна за счет своей простоты. В таком случае укладка следующего ряда идет со смещением относительно первого. Благодаря данному методу удается избежать определенного совпадения нахлестов волн и в любой различной точке стыкуется не больше двух листов шифера.

При установке со смещением выполняют подрезку крайних шиферных листов и подравнивают верхнюю кромку крайнего ряда на скате кровли.

Укладка со смещением идеально подойдет для монтажа восьмиволнового шифера. При данном методе будет достаточно сделать смещение в четыре волны и применить половинки разрезанных шиферных листов для начала каждого нечетного ряда. И все линии смещения в данном варианте укладки будут располагаться очень красиво и ровно в шахматном порядке.

Если устанавливать шифер без смещения вы экономите кровельный материал, но это наиболее трудоемкий способ, что следует учитывать, начиная монтаж и установку своими руками. В данном случае вам потребуется выполнить подрезку углов на одну ширину волны и 140 мм по высоте. Чтобы положить детали покрытия слева направо, нужно подрезать нижний угол у каждого шиферного листа верхнего ряда со стороны, которая будет накрывать предыдущий лист в горизонтальном ряду.

Укладка шифера со смещением

Кровля крыши шифером напрямую связана с выбором крепежных деталей и способом их установки. Гвозди для шифера, саморезы и различные шурупы характеризуются более широкой шляпкой шляпкой и монтируются с использованием определенной резиновой прокладки, которая обеспечивает достаточную герметичность места крепления. Важно помнить, что крепеж не вбивается или ввинчивается до упора.

Для избежания повреждения шиферных листов при установке, нужно заранее разметить и просверлить необходимые отверстия под крепежные детали. Отверстия по диаметру должны быть на 3 мм больше, чем диаметр шиферного гвоздя или самореза.

Укладывать шифер на крышу нужно только в гребне волны. Первой точкой крепления считается нижняя часть в перекрываемой волне с определенным отступом от края. Второй точкой крепления считается точка по диагонали от первой, и ее крепление наверху во вторую волну выполняется после установки перекрывающего шиферного листа кровли.

После установки покрытия своими руками нужно укладывать специальные коньковые детали из асбоцемента, монтировать все примыкания и стыки, и обеспечить надежную и качественную гидроизоляцию.

Если вы хотите покрасить шифер, то перед тем, как покрасить шифер, мы зачищаем и покрываем его силиконовой грунтовкой. Дальше уже можно его покрывать, подходит для этой цели водостойкая краска на силиконовой или акриловой основе, её мы вам и рекомендуем.

Правила безопасности при работе с шиферными листами

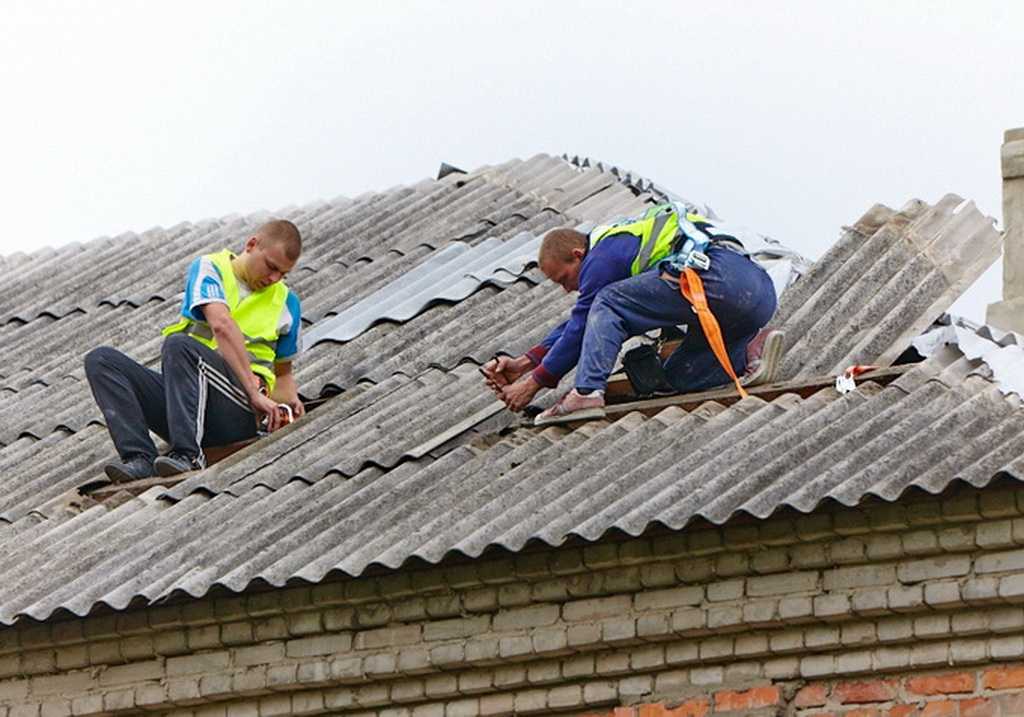

При работе на крыше нужно соблюдать не только технологии установки, но и технику безопасности. Необходимо применять страховочные тросы и специальные веревки. Если высота дома выше 6 метров, нужно обеспечить соответствующее ограждение. Чтобы аккуратно поднимать листы шифера, нужно использовать специальный капроновый трос и систему блоков. При невысокой постройке, материал подают помощники.

Ходить по установленному покрытию нужно очень аккуратно. Чтобы свободно передвигаться по шиферной крыше во время ее ремонта или обслуживания нужно положить деревянные трапы для более ровного распределения нагрузки.

Часто задаваемые вопросы Сланец и факторы для выбора

Сланец представляет собой мелкозернистую, однородную, осадочную породу, состоящую из глины или вулканического пепла, которая была послойно метаморфизована. Сланец можно превратить в кровельный сланец, потому что он имеет две линии хрупкости: спайность и зерно. Это позволяет расколоть шифер на тонкие листы. Мелкий сланец также можно использовать для заточки ножей. Сланец состоит в основном из кварца и мусковита (слюды), часто вместе с биотитом, хлоритом и гематитом, реже апатитом, графитом, каолином, магнетитом, турмалином или цирконом. Некоторые из лучших сланцев в мире поступают из Испании, Уэльса в Соединенном Королевстве, с восточного побережья Ньюфаундленда и из «Сланцевой долины» Вермонта и Нью-Йорка.

• Выветривание и невыветривание

  Выветривание	против	Устойчив к атмосферным воздействиям

  Сланец, подверженный атмосферным воздействиям
  Сланец, подверженный атмосферным воздействиям, меняет цвет по мере старения, при этом наибольшее воздействие атмосферных воздействий происходит в первые 1-3 года, но он может продолжать изменяться бесконечно. Атмосферостойкий сланец обеспечивает естественные оттенки земли бронзового, коричневого, желтовато-коричневого, кремового цветов, которые в конечном итоге становятся смесью на крыше. Цвета, как правило, находятся на более светлом конце спектра со светло-серыми, зелеными, которые могут придать дому более естественный вид «загородного коттеджа» или «старого мира». Почти все отечественные сланцы в той или иной степени выветриваются.

  Устойчивые к атмосферным воздействиям сланцы
  Устойчивые к атмосферным воздействиям сланцы, как указано в их названии, сохраняют свои цвета и имеют более темные оттенки черного и серого. Устойчивые к атмосферным воздействиям сланцы наиболее заметны на более формальных конструкциях в георгианском и готическом стилях архитектуры.

  Существующие шиферные крыши
  Существующие шиферные крыши в жилых домах, вероятно, примерно на 50 % выдерживают атмосферные воздействия и на 50 % не подвержены атмосферным воздействиям, коммерческие объекты (церкви, здания суда, университеты и т. д.) примерно на 20 % выдерживают атмосферные воздействия и на 80 % не подвержены атмосферным воздействиям . Этот процент меняется в зависимости от региона. Например: атмосферостойкий сланец чаще встречается в домах на северо-востоке, а устойчивый к атмосферным воздействиям сланец чаще встречается на юго-востоке.

• Случайная ширина против постоянной ширины

  Случайная ширина	против	Постоянная ширина

  Шиферная крыша произвольной ширины
  Произвольная ширина представляет собой комбинацию двух или более шиферных черепиц по ширине, уложенных случайным образом для обеспечения «разорванного» или случайного рисунка шпоночного паза, разделяющего боковое пространство между шифером в одном горизонтальном ряду . Случайная ширина наиболее распространена в жилых помещениях и имеет тенденцию к более естественному виду.

  Шиферная крыша постоянной ширины
  Установки постоянной ширины – это когда на крышу укладывается шиферная черепица одинарной ширины. В этом случае ключевые пространства в чередующихся горизонтальных рядах выстраиваются в линию, чтобы создать более однородный узор на крыше и обеспечить более формальный стиль. Постоянная ширина часто встречается в коммерческих проектах, церквях, зданиях суда, учебных/институциональных зданиях и больших очень формальных жилых проектах.
  На жилых проектах шиферной кровли:
  От 16 до 18 дюймов произвольной ширины, 16 дюймов x 8 дюймов или 10 дюймов, 18 дюймов x 12 дюймов и 20 дюймов x 10 дюймов постоянной ширины являются наиболее распространенными размерами.

  В коммерческих сланцевых кровлях:
  16″, 18″ и 20″ часто встречаются случайным образом, но 20″ x 10″ и 24″ x 12″ чаще встречаются в крупных формальных проектах. Стандартная толщина сланца составляет от 3/16″ до 1/4″ для продуктов с гладкой текстурой и от 1/4″ до 3/8″ для камня с более тяжелой текстурой. Около 90% всех сланцевых проектов используют стандартную толщину, но остальные 10% могут варьироваться от 3/16″ до 1″. Сланцевая крыша «градуированной толщины» — это установка, при которой нижние секции шиферной крыши имеют «тяжелый» или очень толстый шифер, а затем толщина сланца уменьшается по мере продвижения вверх к вершине. Эти установки несколько более сложны, но могут обеспечить более эффектную текстуру на шиферной крыше. «Градация» тяготеет к более естественному виду и практически незаметна в сочетании с заданиями постоянной ширины. Учет веса: Большинство домов, в которых используется шифер, могут выдержать вес крыши из шифера стандартной толщины без каких-либо модификаций. Стандартный сланец весит около 8 фунтов. за квадратный фут, но зависит от цвета и текстуры. В ситуациях, когда вес слишком велик, крепление стропильных пролетов обычно обходится относительно недорого. Мы можем предоставить рекомендации и порекомендовать консультантов по конструкции крыши для определения осуществимости. В конце концов, «лучше перестраховаться, чем сожалеть», поэтому, если дом не рассчитан на вес «жестких кровельных изделий», его следует изучить.

• Стандартный и нестандартный (размер и толщина)

  Стандарт	против	Пользовательский

  Выражается как Длина x Ширина x Толщина

  На проектах кровли из шифера в жилых домах, от 16″ до 18″ произвольной ширины, 16″ x 8″ или 10″, 18″ x 12″ и 20″ постоянной ширины являются наиболее распространенными размерами.

  В коммерческих проектах кровли из шифера часто встречаются случайные размеры 16″, 18″ и 20″, но 20″ x 10″ и 24″ x 12″ чаще встречаются в крупных формальных проектах.

  Стандартная толщина сланца составляет от 3/16″ до 1/4″ для изделий с гладкой текстурой и от 1/4″ до 3/8″ для камня с более тяжелой текстурой. Около 90% всех сланцевых проектов используют стандартную толщину, но остальные 10% могут варьироваться от 3/16″ до 1″. Шиферная крыша «градуированной толщины» — это установка, при которой нижние секции шиферной крыши имеют «тяжелый» или очень толстый шифер, а затем толщина шифера уменьшается по мере продвижения вверх к вершине. Эти установки несколько более сложны, но могут обеспечить более эффектную текстуру на шиферной крыше. «Градация» тяготеет к более естественному виду и практически незаметна в сочетании с заданиями постоянной ширины.

  Учет веса:

  Большинство домов, где используется шифер, могут выдержать вес крыши из шифера стандартной толщины без дополнительной модификации. Стандартный сланец весит около 8 фунтов. за квадратный фут, но зависит от цвета и текстуры. В ситуациях, когда вес слишком велик, раскосы пролетов стропил обычно просты и относительно недороги. Мы можем предоставить рекомендации и порекомендовать консультантов по конструкции крыши для определения осуществимости. В конце концов, «лучше перестраховаться, чем сожалеть», поэтому, если дом не рассчитан на вес «жестких кровельных изделий», его следует изучить.

• Внутреннее против импортного

  Внутренний	против	Импортный

  Ключом к выбору между отечественным сланцем и импортным сланцем является цветовое решение. Почти все домашние сланцы в той или иной степени подвержены атмосферным воздействиям из-за небольшого количества железа и других элементов в камне. Большая часть импортного сланца не подвержена атмосферным воздействиям, поэтому, в зависимости от желаемого эффекта, его стоит импортировать в первую очередь.

  Если желательны землистые тона и естественные вариации, обеспечиваемые выветриваемым и полувыветривающимся сланцем, вам лучше подойдет домашний сланец. Вермонтский неувядаемый зеленый и пурпурный сланцы Вермонта наименее подвержены атмосферным воздействиям, и иногда они не имеют достаточно значительных размеров, чтобы их можно было увидеть с земли.

  Если вам нужен устойчивый к атмосферным воздействиям черный или серый сланец, вам, вероятно, лучше подойдет импортный сланец.

  Есть несколько перекрестных продуктов с обеих сторон с длинным объяснением, чтобы понять их полностью. Мы будем рады предоставить более подробную информацию по вашему запросу.

  Вы можете найти хороший и плохой кровельный шифер как в отечественной, так и в импортной продукции, поэтому важно иметь дело с уважаемым производителем, таким как Vermont Slate™ и некоторыми другими производителями шиферной кровли.

• Новый против бывшего в употреблении шифера

  Новый	против	Б/у

  Новый против бывшего в употреблении шифера

  В последние годы, особенно после урагана Катрина, бывшие в употреблении сланцевые плитки стали более дорогими из-за высокого спроса на ремонт существующих конструкций, где шиферная крыша не заменяется целиком. В результате стоимость бывшей в употреблении сланцевой плитки примерно такая же, как у новой сланцевой плитки. В случае неувядающего серого / черного цвета, такого как PA Peach Bottom и Buckingham, сланцевой черепицы Welsh и сланцевой черепицы Munson, цена восстановленной кровли из шифера иногда превышает цену новой соответствующей кровли из шифера.

  Еще до того, как это стало правдой, мы всегда рекомендовали использовать новую сланцевую черепицу для полной замены или новых шиферных крыш по той простой причине, что срок службы бывшей сланцевой черепицы не такой же, как у новой сланцевой черепицы. Этот фактор трудно определить для некоторых бывших в употреблении сланцевых кровель, если не известны карьер и дата изготовления. Из-за длительного срока службы шиферной кровли и того факта, что сланцевая плитка из разных карьеров может быть визуально неразличима после старения, но имеет значительно разный ожидаемый срок службы, всегда существует неизвестный риск при использовании восстановленной сланцевой плитки.

  В случае частичной замены или ремонта кровельного покрытия из регенерированного шифера также целесообразно использовать его. Поскольку первоначальный источник конкретного сланца, связанного с ремонтом, обычно неизвестен, лучший способ сопоставить существующий выветрившийся сланец — использовать регенерированный сланец. Даже сланец из одного и того же карьера, добытый с разницей в несколько лет, может выветриваться по-разному. Сланец — это природный камень, в котором изо дня в день содержится различное количество минералов. Различия меньше с неувядающими черными сланцами, но с неувядающими зелеными, серыми и особенно полувыветривающимися или выветривающимися сланцами Вермонта различия в выветривании могут быть значительными.

  Таким образом, итоговая рекомендация остается неизменной независимо от цены. Когда вы заменяете всю шиферную крышу или устанавливаете новую шиферную крышу, лучшим вариантом будет новая шиферная черепица. При исправлении или ремонте существующей шиферной крыши, где старая шиферная крыша будет использоваться повторно, лучше всего использовать переработанную сланцевую плитку.

  Если предполагается использовать регенерированный сланец, следует оценить материал, чтобы убедиться, что он пригоден для повторного использования. «Кольцевой тест» и визуальный осмотр являются лучшими методами вместо того, чтобы знать первоначальный исходный карьер. При удерживании за угловой наконечник сланец должен издавать звук или звенеть при ударе по нижней части твердым предметом. Если полученный звук представляет собой «глухой стук», срок службы сланцевой плитки истек. Это может длиться 5 или 10 лет, но стоимость рабочей силы и установки сводит на нет целесообразность с точки зрения затрат. Сланцевая плитка с высоким влагопоглощением, используемая в холодном климате, может иметь визуальные признаки расслоения, даже если она еще «звенит». Многие из исторических сланцев Пенсильвании относились к классу S-2 со сроком службы от 40 до 50 лет и действуют таким образом. Таким образом, если поверхность сланца легко отслаивается, сланец не подходит для повторной установки. Лучший совет при использовании регенерированной сланцевой плитки — купить ее или проверить у кого-то, кто знает и имеет опыт работы с шиферной кровлей и, в частности, с регенерированным сланцем.

• Выбор кровельщика

  Выбор шиферного кровельщика

  Мы можем предоставить имена квалифицированных специалистов по шиферным кровлям в большинстве регионов США. Как правило, рассматривают только тех кровельщиков, которые имеют опыт работы с шифером, черепицей или деревянными щебнями. Обшивка — самая сложная часть шиферной кровли, поэтому установщик должен уметь формировать и сваривать медную обшивку.

  Всегда получайте две или три цены, так как диапазон затрат на рабочую силу может сильно варьироваться от одного шиферного кровельщика к другому. Мы можем предоставить некоторые рекомендации и цифры бюджета, которые должны быть полезны при выборе установщика для вашего проекта шиферной кровли.

• Выбор прошивки и аксессуаров

  Выбор гидроизоляции и аксессуаров из шифера

  Настоятельно рекомендуется использовать медную или настоящую цинковую гидроизоляцию для вашей шиферной кровли. Вы можете сэкономить несколько долларов, перейдя на металлы с покрытием, но экономия незначительна, потому что труд важнее, чем материалы. Вам не нужна шиферная крыша со сроком службы от 100 до 200 лет с окладом на 25 или 30 лет. Кроме того, хороший шиферный кровельщик, вероятно, будет настаивать на меди, если он предоставляет гарантию.

• Экологические преимущества

  Экологические преимущества шифера

  Шифер — один из самых экологически чистых кровельных материалов в мире. Это полностью натуральный продукт, обладающий самой низкой энергоемкостью среди всех кровельных материалов. Сланец идеально подходит в качестве кровельного материала, потому что содержание углерода в нем составляет не более 16% по сравнению с другими кровельными материалами. Воплощенная энергия — это энергия, необходимая для производства, транспортировки и использования продукта, а также для обращения с любыми образующимися отходами. Сланец также имеет самый низкий углеродный след, который является ископаемым топливом, используемым для обработки продукта.

  Помимо того, что это натуральный продукт, сланец может противостоять огню, граду, кислотным дождям, ураганным ветрам, насекомым и почти всему, что может высвободить Мать-Природа. Поскольку сланец настолько прочен, он устраняет необходимость замены кровли каждые 10-30 лет. Некоторые шиферные крыши пережили сотни лет! Сланец также пригоден для повторного использования и переработки. Многие шиферные крыши восстанавливаются и используются на других крышах или используются в различных художественных и архитектурных целях.
  Национальная ассоциация сланца перечисляет следующие экологические преимущества сланца:

  • Одна только долговечность сланцевой крыши делает ее экологически чистой
  • Шифер не загрязняет окружающую среду
  • Шифер помогает защитить другие кровельные материалы от попадания на свалки
  • Когда сланец прослужит дольше самого здания, его можно будет переработать
  • Плотность сланца повышает термостойкость конструкции
  • Сланец полностью огнестойкий
  • Может помочь снизить чистые затраты на электроэнергию
  • Сланец устойчив к деградации независимо от климатических условий

  Исследования сланца, связанные с окружающей средой
  Добыча и переработка сланца: инвентаризация жизненного цикла
  Информационный бюллетень по сланцевым материалам Университета Теннесси в Ноксвилле

• Искусственный сланец против натурального сланца

  Искусственный и натуральный сланец

  Подробности в этой статье

Технические характеристики шиферной кровли и сайдинга

Раздел 07315 – Шиферная черепица

1. 1 КВАЛИФИКАЦИЯ

Подрядчик должен предоставить квалифицированных рабочих, обученных и имеющих опыт монтажа шиферных кровельных систем данной конфигурации, и должен предоставить документацию за 3 года работ данного типа. Подрядчик должен знать и выполнять работы в соответствии с NRCA 0405. Должен быть предоставлен список выполненных установок с указанием, когда, где и для кого они были выполнены.

1.2 ДОСТАВКА, ХРАНЕНИЕ И ОБРАЩЕНИЕ

Материалы должны поставляться в невскрытых связках и контейнерах производителя с четкой маркировкой торговой марки и названия производителя. Черепицу следует хранить в соответствии с печатными инструкциями производителя. Рулонные товары должны храниться на конце в вертикальном положении. Непосредственно перед укладкой рубероид выдерживают в течение 24 часов в помещении с температурой не ниже 10°С/50°F.

1.3 УСЛОВИЯ ПРОЕКТА/ПЛОЩАДКИ

1.3.1 Требования к окружающей среде

Работы по укладке шиферной кровли должны продолжаться, когда существующие и прогнозируемые погодные условия позволяют выполнять работы в соответствии с рекомендациями производителя и гарантийными требованиями.

1.3.2 Хранение материалов

Материалы не должны храниться на кровельных настилах таким образом, чтобы они создавали чрезмерную нагрузку и/или повреждали настил и опорную конструкцию. Следует избегать размещения нагрузок в середине пролетов каркаса. Наложенные нагрузки должны быть хорошо распределены.

1.3.3 Единицы работы

Единицы работы должны быть установлены, включая удаление существующих материалов, подготовку существующих поверхностей и нанесение подложки и гвоздезабивателей, а также соответствующую временную и/или постоянную гидроизоляцию, чтобы единица работы могла быть завершена до конца каждого рабочего дня. .

1.3.4 Временные защитные материалы

Материалы должны предоставляться и храниться на объекте в любое время для временной кровли, гидроизоляции и другой защиты, когда задержки и / или изменившиеся погодные условия не позволяют завершить каждую единицу работы до конца каждого рабочего дня. Материалы, которые использовались для временной кровли, гидроизоляции и другой защиты, должны быть удалены и утилизированы.

1.3.5 Чертежи

Подрядчик должен представить чертежи, как указано в параграфе «Предоставление материалов» в рамках SD-02.

1.4 ГАРАНТИЯ

Должна быть предоставлена ​​гарантия в отношении дефектов материала и качества сборки шиферной кровли, включая связанный с ней металлический отлив, сроком на 10 лет с даты окончательной приемки работ.

2.1 МАТЕРИАЛЫ

(Отредактируйте эти абзацы в соответствии с требованиями проекта. Наиболее распространенные методы выделены светло-зеленым цветом.)

2.1.1 Существующий планшет

(ТОЛЬКО при повторном использовании существующего планшета)

Неповрежденные и пригодные к эксплуатации существующие сланцевые материалы должны быть утилизированы и использованы повторно, когда это возможно. Новый сланец, встраиваемый в существующие шиферные крыши, должен максимально соответствовать существующим…

2.1.2 Шифер

Шифер должен соответствовать ASTM C 406. Шифер должен быть класса A (ASTM S1), твердая, плотная порода, перфорированная или просверленная под два гвоздя каждый. Треснувший шифер использовать нельзя. Открытые углы должны быть заполнены. Сломанные углы на закрытых концах, которые снижают прочность гвоздей или укладку водонепроницаемой крыши, не допускаются.

2.1.2.1 Кровельный шифер стандартной толщины

Шифер должен быть [[гладкой текстуры], [шероховатой текстуры]] стандартной толщины ¼ дюйма. Шифер должен быть [[_____] на [_____] постоянной ширины] или [(16”, 18”, 20”, 24” ____ длины в произвольной ширине] [градуированная длина]. Свяжитесь с Black Diamond Slate LLC (877-229- 9277) для наличия стандартного размера.Дополнительная толщина сланца может быть от 3/8 до ½ дюйма и от ½ до ¾ дюйма.

2.1.2.2 Ступенчатый шифер

(ТОЛЬКО при использовании градуированных размеров)

Шифер должен быть [[гладкой текстуры] [шероховатой текстуры]] и иметь разную толщину от [_____] на карнизе до [_____] на коньке; процент каждой толщины должен быть соответственно [_____]. Толщина должна быть смешанной в различных слоях, от более тяжелых и толстых сланцев в нижних слоях крыши до более тонких сланцев на коньке. Шифер должен иметь стандартную произвольную ширину, градуированную по длине от [_____] на карнизе до [_____] на коньке, и должен укладываться со стандартными нахлестами и обнажениями толщиной 75 мм/3 дюйма.

2.1.2.3 Грифельные цвета

Сланец должен быть не тускнеющим и не подверженным атмосферным воздействиям. Цвет должен быть [черный, темно-серый, светло-серый, зеленый, серо-зеленый, пурпурный, красный или эквивалент существующему сланцу]. Свяжитесь с Black Diamond Slate LLC (877-229-9277) для подачи образцов.

2.1.2.4 Утвержденный поставщик

Планшет должен быть предоставлен Black Diamond Slate LLC, Savannah, GA (877) 229-9277 или (912) 964-9601. www.blackdiamondslate.com

2.1.3 Подкладочная мембрана

На всех поверхностях, подлежащих покрытию сланцем, должна быть предусмотрена подстилающая мембрана. Мембрана должна состоять из [пропитанного асфальтом войлока] или [высокопрочной композитной самоклеящейся мембраны].

2.1.3.1 Рубероид

Кровельный войлок должен быть битумным войлоком, пропитанным асфальтом, тип II, битумный войлок № 30 в соответствии со стандартом ASTM D 226.

2.1.3.2 Эластомерная мембранная подложка

Мембрана должна представлять собой композитную самоклеящуюся мембрану холодного нанесения из высокопрочной полиэтиленовой пленки толщиной не менее 0,10 мм / 0,004 дюйма с противоскользящим тиснением, покрытую с одной стороны толстым слоем прорезиненного битума клеевой консистенции, перевитую одноразовым силиконом. разделительный лист с покрытием. Значения прочности на растяжение и относительного удлинения должны быть не менее 1,7 МПа / 250 фунтов на кв. дюйм при испытании в соответствии с ASTM D 412, а эластичность не должна изменяться при испытании в соответствии с ASTM D 146.

2.1.3.3 Принадлежности для эластомерных мембран

Двухкомпонентный уретан, мастика и грунтовка должны быть одобрены производителем мембраны. Обшивка, покрытие компенсационных швов, временная защита от УФ-излучения и угловые галтели должны соответствовать рекомендациям производителя мембраны.

2.1.4 Гвозди

Гвозди должны быть сплошными медными гвоздями с большой шляпкой из металла номер 10 или 11 калибра. Гвозди должны быть 3d для сланца длиной 450 мм / 18 дюймов или меньше; Гвозди 4d должны использоваться для шифера 500 мм / 20 дюймов или более, а гвозди 6d должны использоваться для шифера на бедрах и коньках. Более толстые сланцы требуют более длинных и тяжелых гвоздей. Правильный размер определяется добавлением 25 мм / 1 дюйм к удвоенной толщине сланца. Гвозди должны быть достаточной длины, чтобы врезаться в кровельное покрытие. Гвозди, используемые для крепления медных накладок и шифера на передних кромках, ребрах, коньках и карнизах, подверженных ветровым повреждениям, должны иметь кольцевую конструкцию.

2.1.5 Мигание

Наплавка должна быть 0,57 кг / 20 унций, медь легкого холоднокатаного отпуска (H00) в соответствии со стандартом ASTM B 370. Обшивка должна соответствовать требованиям, указанным в Разделе 07600 «ОБЛИЦОВКА И ЛИСТОВОЙ МЕТАЛЛ».

2.1.6 Эластичный цемент

Эластичный цемент должен представлять собой утвержденную марку водостойкого эластичного цемента для сланца, цвет которого максимально соответствует общему цвету сланца.

2.1.7 Кислотно-нейтрализующая промывка

(ТОЛЬКО если существующие участки сланца должны быть очищены и оставлены в эксплуатации)

Кислотно-нейтрализующая промывка должна представлять собой неразрушающую промывку, разработанную для нейтрализации воздействия кислотных отложений, образовавшихся в результате прошлого сжигания ископаемого топлива (особенно угля). Промывка не должна изменить цвет, внешний вид или срок службы шиферной кровли, медных накладок и аксессуаров, подстилающего слоя, клея или поверхностей стен здания.

2.1.8 Герметики

Герметики

, при необходимости, должны соответствовать рекомендациям производителя шифера.

3.1 ЗАЩИТА ПОВЕРХНОСТЕЙ КРЫШИ

Должны использоваться оборудование (например, коньковые лестницы с мягкой подкладкой) и методы, предотвращающие повреждение крыши в результате движения людей или материалов. Подрядчик несет ответственность за контроль поломки нового или существующего шифера сверх указанного. Ход работ должен быть изложен и представлен Ответственному за заключение контракта, чтобы другие специалисты не могли работать над завершенной кровлей или над ней. Персонал, работающий на крыше, должен иметь надлежащую обувь, которая не повредит шифер, а подошвы обуви должны быть изготовлены из материала, предотвращающего падение.

3.2 СНЯТИЕ СИЛЕНЦА

(ТОЛЬКО при частичной замене или ремонте кровли)

Подрядчик должен проверить каждый лист на герметичность и возможность дальнейшего использования. Проверку проводят широкими плоскогубцами с плоскими губками. Шиферы, скрепленные немедными крепежными элементами, должны быть повторно закреплены надлежащими медными крепежными элементами.

3.3 ПОДГОТОВКА ПОВЕРХНОСТЕЙ

Поверхности настила крыши должны быть гладкими, чистыми, прочными, сухими и не иметь незакрепленных досок, больших трещин и выступающих концов, которые могут повредить кровлю. Посторонние частицы должны быть удалены из областей блокировки, чтобы обеспечить правильную посадку и предотвратить попадание воды. Перед укладкой шифера вентиляционные отверстия и другие выступы через крышу должны быть должным образом залиты и закреплены на месте, а выступающие гвозди должны быть надежно забиты.

3.4 ТОЙЛЬ

Войлок должен быть уложен горизонтальными слоями со стыками внахлест по направлению к карнизу и на концах не менее 50 мм 2 дюйма и закреплен вдоль внахлест и на концах по мере необходимости, чтобы удерживать войлок на месте и защищать конструкцию до тех пор, пока она не будет покрыта сланцем. Войлок должен сохраняться целым, плотным и целым. Войлок должен накладываться на бедра и выступы не менее чем на 300 мм / 12 дюймов, чтобы образовать двойную толщину, и должен накладываться на 50 мм 2 дюйма по металлу впадин или встроенных желобов.

3.5 ЭЛАСТОМЕРНАЯ МЕМБРАННАЯ ПОДКЛАДКА

(Композитная самоклеящаяся мембрана будет использоваться в местах, где возможны обледенение (ледяные запруды) и ливневые дожди. В таких местах установка подстилающего слоя будет подробно описана на чертежах. Отредактируйте эти параграфы в соответствии с требованиями проекта. .)

3.5.1 Подготовка поверхности

Пыль, грязь, незакрепленные гвозди или другие выступы должны быть удалены. Грунтовка не требуется для деревянных или металлических поверхностей, но необходима для бетонных или каменных поверхностей.

3.5.2 Грунтовка

Грунтовка

наносится с расходом 6–9 кв. м/л / 250–350 кв. футов/галлон. Грунтовка наносится распылителем или малярным валиком. Настилы из соснового дерева должны быть покрыты фанерой толщиной не менее 6 мм / ¼ дюйма перед нанесением мембранного покрытия.

3.5.3 Температура

Мембрана должна применяться только в хорошую погоду, когда температура воздуха и поверхности выше 5° C / 40° F.

3.5.4 Применение мембраны

Мембрана

должна применяться в соответствии с инструкциями производителя. Мембрана крепится непосредственно к кровельному покрытию. Мембрана должна быть разрезана на куски длиной от 3 до 4,5 метров / от 10 до 15 футов и повторно смотана в рулон. Разделительная бумага должна быть отодвинута на 300–600 мм / 1–2 фута; мембрана должна быть выровнена по нижнему краю крыши, и должны быть размещены первые 300–600 мм / 1–2 фута. Разделительная бумага под мембраной должна быть отделена от мембраны. Мембрана должна быть прижата на место. Нижние края необходимо плотно прикатать обоев или ручным валиком. Для защиты ледяных дамб мембрана должна быть установлена ​​так, чтобы она достигала точки выше ожидаемого самого высокого уровня ледяных дамб; см. чертежи. Концы и края должны перекрываться минимум на 150 мм / 6 дюймов. Мембрана не должна быть загнута на открытую поверхность края крыши.

3.5.5 Применение в долине и хребте

Мембрана должна быть разрезана на куски длиной от 1,2 до 1,8 метра / от 4 до 6 футов. Лист разделительной бумаги должен быть отслоен и центрирован над впадиной или гребнем, затем задрапирован и прижат на месте, работая от центра впадины или гребня наружу в каждом направлении. Для впадин мембрану следует накладывать, начиная с нижней точки и продвигаясь вверх. Все листы должны располагаться внахлест минимум на 150 мм / 6 дюймов.

3.5.6 Вертикальные мембранные отливы

Вертикальные настенные установки должны быть обработаны грунтовкой перед нанесением мембраны. Грунтовка наносится из расчета 6-9 кв. м/л / 250-350 кв. футов/галлон. Мембрана должна быть завернута на стены и слуховые окна, как указано на чертежах. Вертикальные заделки мембран должны быть закреплены механически. Вертикальные соединения должны быть покрыты мастикой, одобренной производителем мембраны. Мембрана может быть загнута на фасцию при условии, что она будет закрыта металлической кромкой желоба или другим материалом.

3.5.7 Защита

Подложка из эластомерной мембраны

не должна подвергаться постоянному воздействию солнечных лучей. Мембрана должна быть покрыта открытыми кровельными материалами как можно скорее. Мембрана, поврежденная из-за воздействия солнечных лучей, должна быть заделана до нанесения окончательного кровельного покрытия.

3. 6 МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ

Металлический отлив должен быть, как показано, на пересечениях вертикальных или выступающих через крышу поверхностей или к которым примыкает крыша, таких как стены, парапеты, слуховые окна и стороны дымоходов. Установка гидроизоляции должна производиться в соответствии с Разделом 07600 «ФАЙЛЕМ И ЛИСТОВОЙ МЕТАЛЛ».

3.7 НАКЛАДКА

3.7.1 Ремонт и замена

Существующие многоразовые сланцы, удаленные из зоны ремонта, должны быть перемешаны с новыми сланцами, чтобы обеспечить плавный визуальный переход между новыми и существующими областями. Шлейф должен применяться, как показано на рисунке.

3.7.2 Курсинг по грифельной доске

Сланец должен выступать на 50 мм / 2 дюйма на карнизах и на 25 мм / 1 дюйм на концах фронтонов и должен быть уложен горизонтальными рядами с нахлестом 75 мм / 3 дюйма (если не указано иное), и каждый ряд должен разрывать стыки с предыдущим один не менее чем на 75 мм / 3 дюйма. Шифер на линии карниза или карниза должен быть удвоен и скошен на 6 мм / ¼ дюйма деревянной брусовой планкой, используя шифер такой же толщины для нижнего карниза на первом открытом ряду. Шифер под карнизом должен быть примерно на 75 мм / 3 дюйма длиннее, чем обнажение первого слоя. Не должно быть сквозных стыков от поверхности крыши до подстилающего слоя.

3.7.3 Забивание гвоздями

Каждый шифер должен быть закреплен как минимум двумя медными гвоздями достаточной длины, чтобы проникнуть в настил крыши не менее чем на 19 мм / ¾ дюйма или насквозь настил, в зависимости от того, что меньше. Там, где видна нижняя сторона настила крыши, например, в нависающих карнизах, гвозди должны быть достаточно длинными, чтобы проникнуть в настил крыши, но не настолько длинными, чтобы их можно было вбить сквозь настил. Шляпки гвоздей для шифера должны только касаться шифера и не должны быть забиты «домой» или тянуть шифер, а оставлены так, чтобы шляпки просто очищали шифер, чтобы шифер повис на гвозде. Гвозди в шиферах, перекрывающих листовые металлоконструкции, не должны прокалывать листовой металл. Открытые ногти допускаются только в верхних слоях, где это неизбежно. Открытые шляпки гвоздей покрывают эластичным цементом. Вальмовые и коньковые сланцы должны быть уложены на эластичный цемент, густо размазанный по открытой поверхности подслоя сланца, надежно прибиты гвоздями и отмечены эластичным цементом.

3.7.4 Вертикальные поверхности

Шифер должен быть аккуратно уложен вокруг труб, вентиляторов, дымоходов и других вертикальных поверхностей.

3.7.5 Бедра

Бедра должны быть уложены в виде [седловидного] [веерообразного] [скошенного] [бостонского] бедра, как показано на рисунке.

3.7.6 Гребни

Гребни должны укладываться в виде [седловых] [гребенчатых] [ленточных седловых] гребней. Гвозди гребенчатого шифера должны проходить через стыки шифера внизу. Гребеночный шифер должен быть уложен с той же экспозицией, что и следующий ряд вниз.

3.7.7 Долины

Долины должны быть заложены в виде [открытых] [закрытых] [круглых] ендов.

3.8 ПРИНАДЛЕЖНОСТИ ДЛЯ ШИФЕРНЫХ КРЫШ

3.8.1 Сверчки или седла

Вертикальные поверхности, которые выступают через поверхность крыши под прямым углом к ​​скату крыши, должны иметь сверчок (иногда называемый седлом), встроенный в крышу для отвода воды от задней части вертикального элемента, как показано.
