Круглая или квадратная вентиляция: Какой воздуховод лучше: прямоугольный или круглый?
Сравнение круглых и прямоугольных воздуховодов
В этой статье мы расскажем о преимуществах и недостатках использования воздуховодов круглого и прямоугольного сечения.

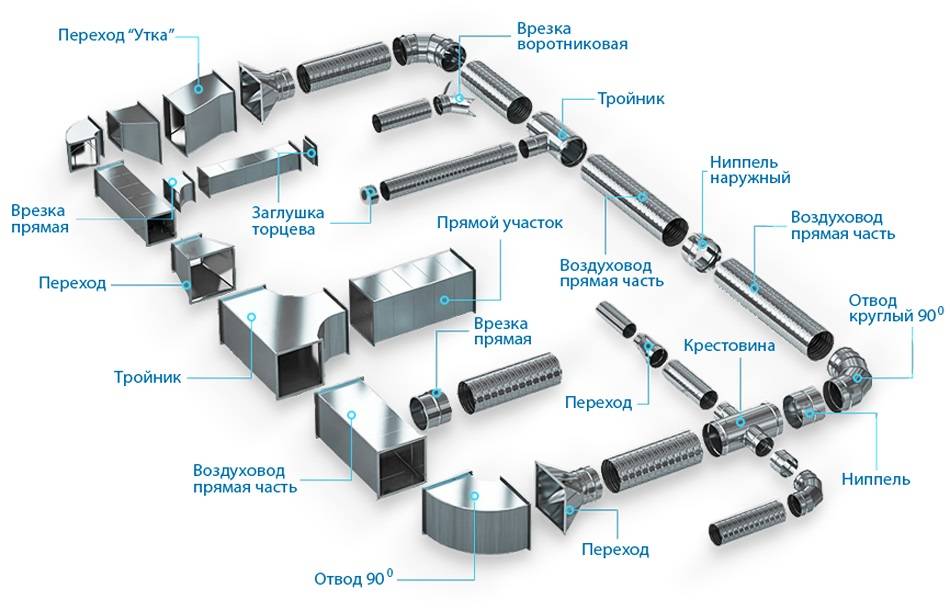

Неотъемлемой частью вентиляционных систем является магистраль, по ней и доставляется воздух из пункта «А» в пункт «Б». Она состоит из воздуховодов, которые бывают двух видов – круглые и прямоугольные. Давайте разберемся, какие воздуховоды подойдут для решения Вашей задачи.
Круглые воздуховоды
Основным преимуществом воздуховодов круглого сечения является герметичность. Спирально-навивные воздуховоды имеют плотные швы, которые дают им дополнительную жесткость, а за счет того, что при соединении воздуховодов используется ниппель. Все фасонные изделия также имеют зауженное сечение — минимизируются потери транспортируемого воздуха.
«Живое » сечение круглого воздуховода охватывает весь его периметр, что совместно с плавными поворотами фасонных изделий позволяет использовать его аэродинамические свойства с максимальным КПД, и минимальной потерей давления.
Это напрямую отразится на стоимости вентиляционной установки и количестве потребляемой ей электроэнергии в пользу потребителя.
Не менее важным преимуществом является цена. Круглые воздуховоды значительно дешевле прямоугольных, потому что периметр прямоугольного воздуховода больше чем длина окружности круглого с такой же площадью сечения , соответственно на изготовление и дальнейшую изоляцию используется меньше материалов. Производство круглых воздуховодов на данный момент полностью автоматизировано. Это тоже позволяет снизить издержки при их изготовлении.
Собирать системы из таких воздуховодов тоже значительно проще – ниппель вставляется в воздуховод, скручивается саморезами в нескольких местах и проклеивается алюминиевым скотчем.
Основной недостаток круглых воздуховодов — это габариты. В помещениях с низкими потолками, узких шахтах и т.п. выгоднее использовать прямоугольные воздуховоды. По ГОСТ 24751-81 допустимое соотношение сторон прямоугольных воздуховодов 6,3. Так, круглый воздуховод диаметром 315 мм можно заменить на прямоугольный 550х150мм, и сэкономить 165 мм пространства.
Но тут важно учесть, что прямоугольные воздуховоды имеют выступы в виде фланцевых соединений.
С некоторыми неудобствами можно столкнуться при монтаже воздуховодов круглого сечения. Смонтировать врезку по месту, или изготовить недостающее фасонное изделие сможет только опытный монтажник, и для этого понадобится специальное оборудование.
Прямоугольные воздуховоды
Что касается воздуховодов прямоугольного сечения, то пожалуй, их единственным преимуществом является возможность маневрирования соотношением сторон, чтобы вместить систему в ограниченное пространство.
Эквивалентный диаметр — диаметр круглого воздуховода, в котором потеря давления на трение при одинаковой длине равна его потере в прямоугольном воздуховоде.
i Эквивалентный диаметр прямоугольного воздуховода можно вычислить по формуле:
de = 1.30 x ((a * b)0.625) / (a + b)0.25) (1), где
de = эквивалентный диаметр (мм)
a = длина стороны A (мм)
b = длина стороны B (мм)
Это означает что площадь сечения прямоугольного воздуховода будет больше площади сечения круглого воздуховода с эквивалентным диаметром
Если S1 = S2, то A+A+B+B (периметр) > 2*π*R (длина окружности)
Надеемся, что наша статья будет полезной для Вас при подборе воздуховодов!
Автор статьи: Сергей Шаповалов
Заместитель генерального директора
Технологии строительства позволяют создавать герметичные здания для снижения теплопотерь и оптимизации эксплутационных расходов, поэтому вопрос быть или не быть системе вентиляции уже не обсуждается. Свежий и чистый воздух необходим для здоровья и производительность людей, да и работоспособности техники. Системы вентиляции и кондиционирования вне зависимости от типа (центральные или локальные) имеют каналы для организации воздухообмена: подачи чистого воздуха и удаления загрязненного. В 90% случаев для общеобменной вентиляции используются вентканалы из оцинкованной стали, реже — пластиковые или тканевые воздуховоды. Решение о том, какой именно устанавливать воздуховод для конкретного проекта или объекта принимает проектировщик, руководствуясь строительными нормами и СНиПами. Выбор форм сечения не велик, но определиться круглым или прямоугольным сечением буду воздуховоды и подумать есть над чем. Прямоугольные воздуховодыПрямоугольное сечение воздуховодов позволяет максимально полезно использовать строительные объемы, например, в небольших пространствах под навесным потолком. По большому счёту нужно брать за основу объём помещения, которым вы готовы пожертвовать для размещения вентиляционной системы. Если важен каждый сантиметр, то рекомендуем строить вентсистему на основе прямоугольных воздуховодов. Но аэродинамические, шумовые характеристики такого сечения проигрывают круглым воздуховодам. Важен и гигиенический фактор — частички пыли и грязи удаляемого воздуха накапливается в углах прямоугольных каналов. Поэтому в определнных системах (например в аспирации) прямоугольное сечение воздуховодов не используется. К тому же, чистить прямоугольные каналы придется чаще, чем круглые. Стоимость квадратного метра прямоугольных воздуховодов выше из-за конструктивных особенностей (фланцев), приводящих к дополнительным затаратам при производстве на шины и уголки для фланцев. Круглые воздуховодыПри сопоставимой площади поперечного сечения круглые воздуховоды занимают больше места по высоте, чем прямоугольные, но если строительная высота объекта позволяет, то лучше использовать воздуховоды с круглым сечением. Меньше шума, меньше сопротивление и вся вентиляционная система будет более энергоэффективна. Это важно для снижения эксплутационных расходов, да и первоначальных капитальных затрат (меньшие типоразмеры вентиляторов). К предъявляемым требованиям в выборе системы вентиляции можно ещё добавить и интерьер. И этот критерий может стать решающим выборе сечения воздуховода. Ведь чтобы скрыть круглый воздуховод, необходимо значительно больше места, что может потребовать изменения дизайна помещения, что не всегда приемлемо. Это уже не говоря о том, чтобы расположить их снаружи, что окончательно испортит вид здания. В этом случае Вам помогут воздуховоды прямоугольного сечения. Рекомендации: Доверьте проектирование профессиональным инженерам и пригласите специалиста, который в силу своего опыта, предложит проверенные решения. |
Кроме того, что круглые воздуховоды медленнее засоряются, их значительно проще чистить.
При расчете монтажных створов для прямоугольных воздуховодов не учитывают высоту фланцев — 40-60 мм и необходимую монтажную зону для закручивания болтов по углам фланцев. Это пространство можно использовать при замене на круглые воздуховоды с ниппельным соединением. Круглые воздуховоды с ниппельным соединением не имеют выступающих частей и требуют сушественно меньше пространства для монтажа систем вентиляции. Практически всегда пакет круглых воздуховодов занимает меньше пространства, чем соответствующие по площади сечения прямоугольные воздуховоды. Это особенно важно для стесненных подшивных потолков, коридоров и шахт, где воздуховоды устанавливаются в несколько слоев.
Значительно уменьшается и расход изоляции.
При изменении проекта все демонтированные воздуховоды могут быть использованы повторно, так как они стандартные. При работе с «листа», имея некоторое количество стандартных воздуховодов, можно тут же начать монтаж, а затем довезти необходимые детали.
Как правило, изделия предоставленные на нашем сайте, часто изготавливаются из оцинкованной стали и можно выделить ряд недостатков и преимуществ прямоугольных и круглых воздуховодов.Оцинкованный лист лёгок в обработке и резки,подаётся деформации, а от разрушения внешних факторов или неблагоприятной среды защищает изделие цинковое покрытие.Особенности круглых воздуховодов.Покупатели, имеющие представление об устройстве воздуховодов, выбирают воздуховод круглого сечения. По сравнению с прямоугольными к него есть много преимуществ. Воздуховод круглой формы имеет меньшее сопротивление воздуха. Этот выбор воздуховода такой конфигурации более экономичен так, как приводит к понижению потребляемой мощности вентиляционной установки и к снижению энергозатрат оборудования.
При установки таких воздуховодов, получается экономия расходных материалов так, как они не имеют фланцевого соединения и эта особенность позволяет разместить воздуховод при монтаже в проблемных местах. Материал для изоляции воздуховодов такого типа уменьшается по сравнению с прямоугольными.Круглые воздуховоды и прямоугольные воздуховоды 24 февраля 2021 г.
, 18:08
Опубликовано писателем
Оставь свои мыслиРазличий между круглыми и прямоугольными воздуховодами больше, чем вы думаете. Выбор одного типа над другим может повысить или снизить эффективность системы ОВКВ вашего дома, поэтому важно знать факты, прежде чем приступать к такому большому проекту. Вот краткое изложение воздуховодов круглого и прямоугольного сечения, а также того, когда стоит воспользоваться услугами подрядчика из Сент-Джорджа, штат Юта.
Давление воздуха
Круглые воздуховоды лучше всего подходят для систем HVAC высокого давления. Их конструкция создает меньшее трение, позволяя воздуху легче проходить по всему зданию. Прямоугольные воздуховоды не так эффективны с их потоком воздуха, а это означает, что они могут принести больше вреда, чем пользы в системе высокого давления. С другой стороны, системы с круглыми воздуховодами могут оптимизировать воздушный поток для снижения затрат на электроэнергию, а также продлить срок службы печи и кондиционера.
Но если ваше здание эксплуатируется при низком давлении воздуха, лучшим выбором будут прямоугольные воздуховоды. Стыки на круглых воздуховодах трудно соединить, что вынуждает подрядчиков по ОВиК более тщательно их герметизировать. Плохо герметизированные соединения позволяют приточному воздуху выходить, что означает плохие новости, особенно для систем низкого давления. Прямоугольные воздуховоды, естественно, создают лучшее уплотнение для повышения эффективности систем, которые больше всего в этом нуждаются.
Размеры здания
Большая часть непрекращающихся дебатов между круглыми и прямоугольными воздуховодами сосредоточена на пространстве, доступном в стенах здания. Для круглых воздуховодов требуется гораздо больше места для маневра, потому что они выше, чем прямоугольные. Круглые воздуховоды потребуют еще больше места, если обернуть их изоляцией. Те, кто хочет заняться крупными улучшениями дома, должны помнить, что воздуховоды делят пространство стены с другими элементами, такими как электрические и сантехнические системы.
Для зданий с ограниченным пространством лучше всего подходят прямоугольные воздуховоды. Ширина и высота прямоугольного воздуховода — это два разных измерения, что позволяет подрядчикам HVAC регулировать воздуховод до тех пор, пока он не войдет в стену. Это явное преимущество перед круглыми воздуховодами, которые имеют постоянный диаметр. Ваш местный подрядчик в Сент-Джордже, штат Юта, может посоветовать, какой тип воздуховода лучше всего подходит для вашего дома или бизнеса.
Стоимость установки
Когда дело доходит до круглых или прямоугольных воздуховодов, многие предпочитают круглые, потому что их намного быстрее и проще монтировать. В результате стоимость установки намного дешевле по сравнению с прямоугольными воздуховодами. Единственная проблема с установкой круглых воздуховодов заключается в том, что они не так легко подходят к фанкойлам, которые помогают доставлять холодный или теплый воздух в остальную часть здания.
Прямоугольные воздуховоды, как правило, дороже, но они того стоят.
Их соединения создают герметичное уплотнение и легко соединяют фанкойл с основным воздуховодом системы HVAC. Независимо от того, являются ли воздуховоды круглыми или прямоугольными, найм подходящего подрядчика по ОВКВ в Сент-Джордже, штат Юта, гарантирует, что установка будет достаточно прочной, чтобы выдерживать десятилетия.
Во многих случаях речь не идет о том, монтировать воздуховоды круглого или прямоугольного сечения. Реальное решение заключается в том, кого нанять на эту работу. Проконсультируйтесь с подрядчиками HVAC в Calaway Heating & Air Conditioning для получения профессиональной помощи при планировании следующей установки воздуховода. Мы отремонтируем даже воздуховоды, которые были плохо установлены или вышли из строя со временем.
Категория: Воздуховоды
Этот пост был написан Writer
Круглый и прямоугольный воздуховод: в чем разница?
Перейти к содержимому Возможно, вы никогда не задумывались о своих воздуховодах, но мы задумались.
Воздуховоды бывают разных размеров, форм и материалов. Почему существует так много разных видов воздуховодов? Потому что каждый тип воздуховода служит разным целям и имеет разные преимущества и ограничения. Для повседневного потребителя это может стать неожиданностью и, вероятно, немного ошеломляет. Но у местных специалистов по HVAC есть ответы на все вопросы, которые помогут вам оборудовать ваше здание соответствующими воздуховодами.
Силовая тренировка спины – вертикальная тяга шеи, оральные стероиды, курс мускулатуры – необходимые советы – портал для фитнеса и спорта.
Возможно, вы слышали, как ваши специалисты по ОВиК обсуждают круглые и прямоугольные воздуховоды – но в чем разница? И какой из них подходит для ваших нужд?
Круглые воздуховоды
Преимущества круглых воздуховодов
Круглые, круглые или спиральные воздуховоды, безусловно, являются более распространенным типом воздуховодов, и не без причины. У круглых воздуховодов есть много преимуществ, от увеличения потока воздуха, быстрой установки и снижения затрат. Если вы пытаетесь создать тихое, привлекательное рабочее пространство для своих сотрудников и клиентов, то круглые воздуховоды, безусловно, являются выбором номер один.
- Меньше трения
- Лучше, более эффективное воздушный поток
- Легко соединять кусочки вместе
- Более быстрая установка
- Лучше для систем среднего и высокого давления
- Стоимость за зачатие инициативы
- Среднего шумового залива 9007
- занимает больше места (выше)
- Неэффективно для систем низкого давления
- Трудно подключить катушку вентилятора с основным протоком
- Занимает меньшую высоту
- Легко соединяет фанкойл с основным воздуховодом
- Лучше подходит для систем низкого давления
- Повышенное шумовое загрязнение
- Первоначальная установка стоит дороже
8888888888888888 гг. Круглый воздуховод
Однако в некоторых случаях использование круглых воздуховодов не допускается. Почему? Круглые воздуховоды занимают большую высоту, чем прямоугольные или квадратные воздуховоды. Это означает, что в тесных помещениях круглые воздуховоды просто не поместятся. Круглые воздуховоды также не полностью занимают доступное пространство, как это делают квадратные воздуховоды, что означает, что они технически менее эффективны с точки зрения максимального воздушного потока.
Это также может стать непривлекательным для глаз при попытке подсоединить фанкойл к основному воздуховоду, что означает соединение круглых и квадратных отверстий воздуховода.
Прямоугольный воздуховоды
. Совместные. Когда можно использовать прямоугольные воздуховоды? Как упоминалось ранее, прямоугольные воздуховоды необходимы, когда у вас ограниченное пространство, которое не позволяет использовать круглые воздуховоды по высоте. Эти прямоугольные или квадратные воздуховоды также решают проблему некрасивого соединения между фанкойлом и основным воздуховодом.
Прямоугольные или квадратные воздуховоды также лучше подходят для некоторых применений, где используются открытые воздуховоды, например, склады, чердаки и бары .
Недостатки прямоугольных воздуховодов
Итак, почему мы не используем прямоугольные воздуховоды постоянно? Что ж…. Это потому, что прямоугольные воздуховоды имеют несколько больших недостатков. Они позволяют большему количеству шума выходить из воздуховода, что может вызвать множество проблем, если вы пытаетесь создать безопасную и спокойную среду для сотрудников. Прямоугольные воздуховоды HVAC также стоят дороже при первоначальной установке, что может сильно ударить по карману вашей компании.
Круглые и прямоугольные воздуховоды – какой вердикт?
Итак, мы рассказали вам о плюсах и минусах круглых и прямоугольных воздуховодов, но каково наше окончательное мнение? По правде говоря, выбор круглых или прямоугольных воздуховодов зависит не только от вас (это зависит от вашего эксперта по HVAC). низкоскоростная система HVAC и многое другое. Если вы все еще не уверены, вы можете запросить, чтобы один из наших обученных специалистов по системам вентиляции и кондиционирования был отправлен для проверки воздуховодов вашей собственности.
