Крыша из газобетона: Плоская крыша из газобетона: варианты — АлтайСтройМаш

выбор крепежа и выполнение монтажа

Крепление крыши к газобетонной стене

Газобетон – достаточной прочности строительный материал. Однако в месте соединения элемента крепления с газобетонной массой, не возникает прочного сцепления из-за высокой пористости материала. Поэтому, когда дело доходит до возведения кровли, встает острый вопрос о том, как сделать максимально прочное крепление крыши к стенам из газобетона?

Ведь в ходе эксплуатации кровля испытывает различного рода нагрузки – ветер, дождь, тяжесть выпавшего снега, мороз, жара, межсезонные колебания температуры и влажности.

Все это естественным образом будет влиять на место соединения элементов крепежа с газобетоном и эксплуатационные характеристики кровли. Поэтому, прежде чем приступать к такому ответственному делу, как возведение кровли, рассмотри все, что нужно знать о ее креплении, выборе материалов и элементов крепежа.

Содержание статьи

• Виды крепежа для крыши газобетонного дома
• Типы креплений мауэрлата газобетонного дома
• Материал мауэрлата
  • Дерево
  • Металл
  • Газобетон
• Требования к крепежу для газоблоков
• Окончательный выбор

Виды крепежа для крыши газобетонного дома

Дома из газобетона: крыша крепление мауэрлата к газобетону

Первое, о чем следует узнать — это какими элементами в принципе крепится крыша для дома из газобетона. Речь идет, прежде всего, о надежной фиксации мауэрлата – основания кровельного каркаса, лежащего на газобетонной стене, к которому крепятся стропила.

Сегодня существует много учебного материала по строительству крыш для домов из газобетона. В том числе и видео: «Газобетон, строительство, крыша», представленное в нашей статье.

Однако внимания элементам крепления там уделено немного. Поэтому рассмотрим более обзорно самые популярные элементы для крепления мауэрлата и их особенности (инструкция с фото на упаковке производителя, если она там вообще есть, обычно не охватывает всех вопросов и требует разъяснения).

Элементы крепления для газобетона

Типы креплений мауэрлата газобетонного дома

Тип крепления	Особенности
Стальная проволока Крепление мауэрлата на проволоку	Этапы создания: За 3-4 венца до окончания кладки между блоками оставляется проволока достаточной длины.  Когда кладка завершена, ее концы скручивают вместе, продевая через отверстия в мауэрлате. Для максимальной надежности рекомендуется, чтобы под каждым стропилом было сделано такое крепление. Достоинства: Прочное крепление. Не требуется больших временных и трудовых затрат. Недорого. Недостатки: Со временем проволока может растянуться или проржаветь, а блоки протереться под действием ветровой нагрузки. Требуется эстетическая доводка внешнего вида здания.
Анкеры, закрепленные к армопоясу Крепление для мауэрлата к армопоясу	Анкеры – специальные болты, закрепленные к армопоясу в верхнем венце газоблоков. Этапы создания: Последний венец стены выполняется из газоблоков с U-образной полостью. После того, как стена наберет достаточно прочности, все полости в блоках соединяются в одну – под установку армирующего каркаса. Изготавливается каркас из толстой арматуры (10-12 мм) и к нему крепятся анкеры. Анкеров должно быть ровно по количеству стропил. Для их фиксации к армокаркасу лучше использовать проволоку. Все анкеры должны располагаться строго в вертикальной плоскости. После установки и фиксации всех анкеров полость заливается бетоном. Элементы мауэрлата продеваются через отверстия и устанавливаются на стену. Фиксация мауэрлата происходит за счет резьбового соединения на конце анкеров, шайбы и двух гаек. Для надежности крепления верхние части анкеров с резьбой должны выступать за край мауэрлата минимум на 40 мм. Достоинства: Крыша дома из газобетона крепится максимально прочно, жестко и надежно. Значительно укрепляется вся конструкция дома в верхней части. Недостатки: Достаточно сложный, трудоемкий и затратный по времени способ. Дополнительные финансовые затраты и расход материалов.
Шпильки, анкеры, дюбеля (закрепление в массу газобетона без армировки) Шпилька для закрепления крыши газобетонного дома	Элементы крепления этого типа бывают распорными, забивными, специальным, универсальными и пружинными. Существуют разные варианты дюбелей, шпилек и анкеров, но все они схожи по принципу действия и конструкции. Процедура установки их в газобетонную толщу не отличается от обычных дюбелей для бетона и кирпича: Просверливается отверстие диаметром, равным диаметру внешней части дюбеля. Вбивается дюбель весь, если он неразборный, или его внешняя часть. Вставляется саморез во вбитую в стену пластиковую или металлическую часть дюбеля и закручивается до упора. Нижняя часть элементов крепления имеет специальные зубья/сегменты/лепестки, которые по мере закручивания сильно расширяются и упираются (также может конусообразно расширяться и вся нижняя часть дюбеля/анкера), тем самым фиксируя конструкцию в массе газобетонного блока. Достоинства: Достаточно прочный способ крепления для крыши из газобетона. Не требует больших финансовых вложений (низкая цена элементов крепежа). Большой ассортимент элементов крепления. Может применяться для кровли любой сложности. Недостатки: Механические анкеры не настолько надежны, как бетонированные или армированные. При неправильной фиксации или избыточной нагрузке может произойти срыв крепления.
Шпилька с цементацией Крепление шпильки в газобетоне	Метод фиксации похож на крепление с помощью армированных анкеров. Отличие в том, что установка шпильки происходит в отверстие газоблока и дальнейшая его заливка бетоном без армирующего пояса. В конструкции такой шпильки (той части, которая будет забетонирована) должно быть расширение (можно использовать, например, обычный болт — шляпкой вниз) или Г-образный загиб или Т-образное разветвление. Этапы монтажа: Высверливается отверстие, диаметром на пару см больше, чем диаметр шляпки болта или габаритов загиба. Вставляется шпилька и заливается раствором. Нужно обеспечить вертикальное положение шпильки, либо сразу устанавливать часть мауэрлата. Крыша для дома из газобетонных блоков, закрепленная этим способом, сможет выдержать большие ветровые и прочие виды нагрузок. Главное достоинство цементированных шпилек – прочность, жесткость и неподвижность фиксации. Недостаток – требуется дополнительное оборудование (для сверловки), расходы, время и труд.
Химический анкер Химический анкер для крепления мауэрлата	Принцип действия этого типа крепежа для крыши дома из газобетона основан на сцеплении и последующем застывании химического вещества с массой газобетона и фиксации анкера. Порядок монтажа: Высверливается и тщательно очищается от газобетонной крошки отверстие. Затем оно заполняется специальным наполнителем. В заполненное отверстие заворачивается анкер. По истечении времени, необходимом для схватывания, монтируется элементы мауэрлата. Достоинства: Соединение получается достаточно прочным и без естественного зазора, характерного для механического элемента крепежа. Высокие гидроизоляционные показатели. Метод не труден, дешев и доступен каждому. Недостатки: Хотя само по себе крепление и получается очень жестким, по сравнению с цементированным или армированным анкером все же не настолько надежно. Невозможно демонтировать такой анкер без разрушения части газоблока.

Фиксация шпилек в бетоне для крепления кровли газобетонного дома

Материал мауэрлата

Дерево

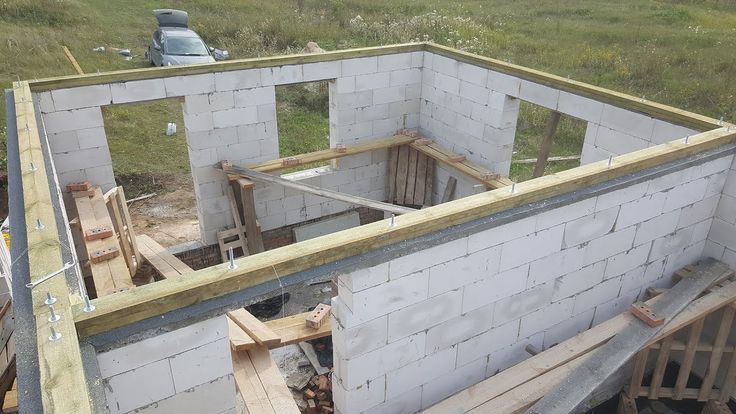

Деревянный мауэрлат на доме из газобетона

Мауэрлат из доски для газобетонного дома

На безупречные эксплуатационные показатели кровли влияет не только тип и способ крепления, но и материал мауэрлата. Как правило, это предпочтение отдают древесине. При этом выбирают хвойные водостойкие породы дерева, например, лиственницу.

Обычно это хорошо просушенный брус сечением 100 на 150 или 180 мм. Как вариант для небольшого дома из газобетона, крыша которого не создает большой нагрузки на основание, может использоваться доска толщиной 40-50 мм.

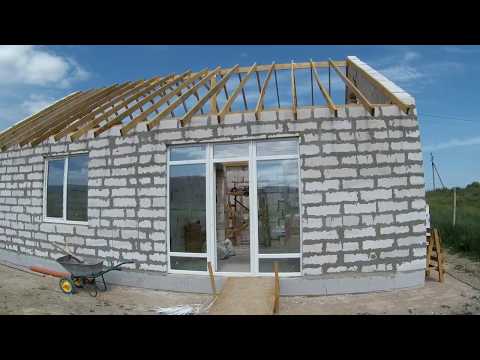

Мауэрлат для одноэтажного дома из газоблоков

Обратите внимание! Не лишним будет все элементы мауэрлата заранее в несколько слоев обработать антисептиком и водостойкой защитой или лаком. При этом напрямую брус не должен контактировать со стеной, какой бы способ крепления не был выбран. Под брус должен быть подложен слой уплотнителя и гидроизоляции, например, в виде рубероидной ленты. Может показаться, что такое наслоение уменьшает прочность соединения и не надежно. Однако верхняя кромка газобетонной стены никогда не бывает идеально гладкой. Поэтому, без уплотнителя между мауэрлатом и стеной, будут образовываться щели, что уменьшит тепло-, шумо- и влагоизоляцию строения.

Гидроизоляция под мауэрлат

Металл

Металлический каркас крыши для здания из газобетона

Нередко в качестве основного материала для кровельного каркаса берется металл. Чаще всего это стальной уголок. Естественно, что мауэрлат тоже должны быть металлическим и иметь большую толщину. Тогда в качестве его основы применяют швеллер и двутавр.

Принцип крепления, методы и элементы крепежа остаются такими же. Однако для него предпочтительнее использовать неподвижную связку с армирующим поясом в газобетонной стене посредством болтового или сварочного крепления.

Мауэрлат из швеллера для дома из газоблоков

Газобетон

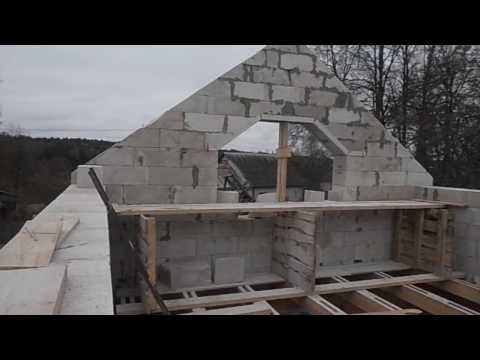

Дом с крышей из газобетона

Как и у любого другого каменного, кирпичного или деревянного дома, крыша газобетонного дома может иметь частичное продолжение из основного материала. Крыша из газобетона с одной стороны упрощает задачу и упрочняет кровлю, с другой – требует закрепления части мауэрлата под углом к горизонтальной плоскости.

Создание армирующего пояса в таком случае затрудненно. Поэтому для крепления бруса лучше использовать механические или химические элементы крепежа.

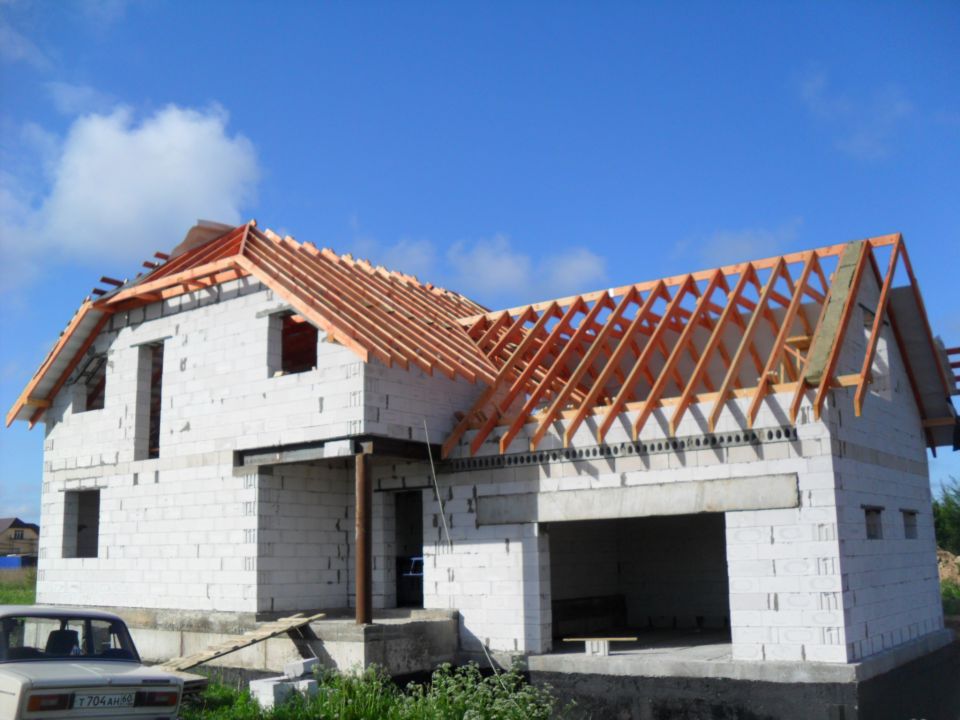

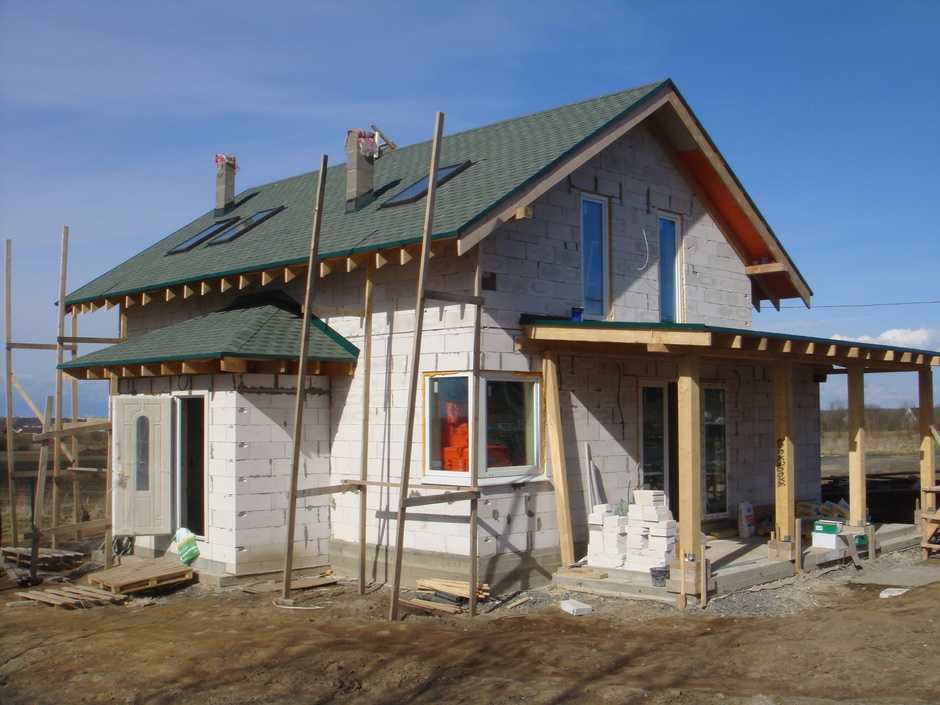

Крыша для дома из газоблоков

Требования к крепежу для газоблоков

Крепление кровли для дома из газобетона

Нельзя забывать, что такой пористый строительный материал, как газобетон, весьма гигроскопичен.

Контакт металла с ячеистым бетоном – это источник образования влаги.

Естественно, что если металл будет не коррозионностойким или не иметь внешней защиты от ржавчины, то соединение быстро ослабится. Последствия могут быть катастрофичны – вплоть до срыва кровли при сильном порыве ветра.

Поэтому при подборе крепежных элементов для крыши дома из газобетона нужно учитывать следующее:

• Защищенность от коррозии. Газобетон имеет слабощелочную реакцию среды, и благодаря пористости не способен защищать элементы крепежа от коррозии.
• Стойкость к растрескиванию стены. Согласно требованиям ГОСТ 31360-2007, газобетон практически не имеет сопротивления растягивающему напряжению. Поэтому при выборе типа элемента крепежа и способа и места его установки нужно учитывать, что газобетонный блок может легко лопнуть. Трещины также могут пойти в ходе эксплуатации уже после установке кровли.
• Габариты. Анкеры, шпильки и дюбеля должны погружаться в массу газоблока как минимум на 2/3 своей длины. В противном случае место соприкосновения крепежа с газобетоном будет постоянно расшатываться и ослабляться под действием различных деформационных нагрузок.
• Материал дюбеля. Если саморез должен иметь оцинковку или другую защиту от коррозии, то внешняя его часть должна обладать либо такой же защитой, либо быть из инертного материала – пластика.
• Экологическая безопасность. Этот параметр больше относится к химическим анкерам. Состав фиксирующего вещества должен быть одобрен не только СНиП, но также Минздравом.
• Устойчивость к переменам внешних условий. Здесь, прежде всего, предъявляются требования к устойчивости материалов к перепадам температуры и влажности. Они не должны избыточно расширяться и сужаться, размокать, плавиться и становиться избыточно хрупкими при охлаждении.
• Необходимость специализированного инструмента для монтажа. В зависимости от типа элемента крепления его установку можно сделать или своими руками с простейшими инструментами (дрель, молоток, отвертка), либо с применением специализированной строительной техники силами профессиональной бригады.

Элемент крепежа для газобетона

Окончательный выбор

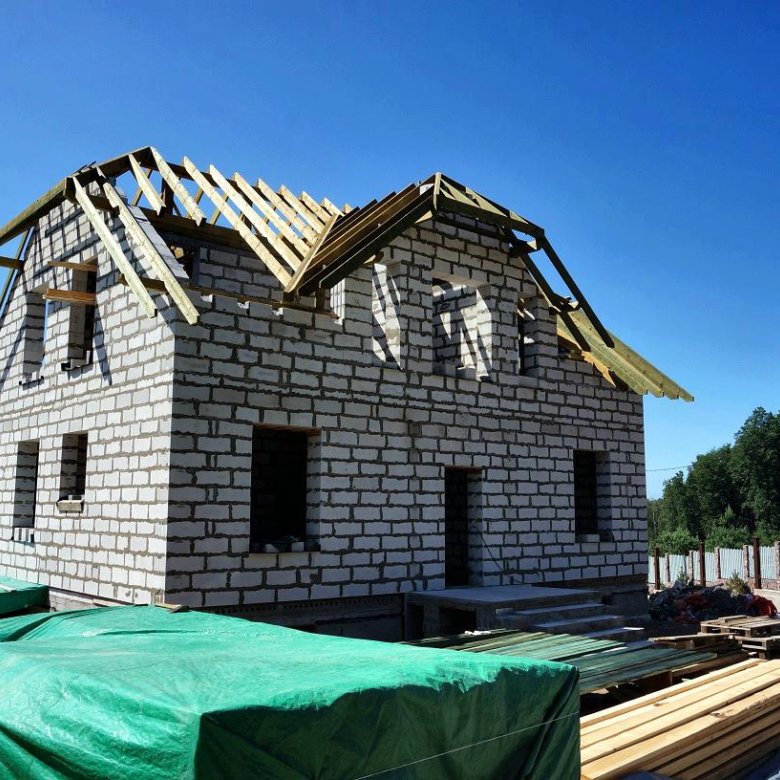

Крыша для дома из газобетона

Крыша для дома из пеноблоков и газобетона: как сделать своими руками

Вес от несущих конструкций крыши, ее покрытия, а также нагрузки от атмосферных осадков равномерно распределяются и передаются на стены дома. Именно поэтому при выборе покрытия и конструкции крыши важно учитывать прочность и несущую способность стен. Если говорить о пористых стеновых материалах (пенобетоне, газобетоне), то они плохо переносят воздействия на скол и значительные точечные нагрузки. Именно поэтому стропильная система дома из газобетона и другие несущие крышные конструкции должны опираться не на материал стен, а на более прочную основу, которая будет равномерно распределять и передавать нагрузку. Кроме этого, к крышам газобетонных сооружений предъявляются другие не менее значимые требования.

Содержание

• Общие требования к крышам газобетонных построек
• Плоская крыша
• Мастика
• Битумно-полимерная кровля
• Полимерная мембрана
• Скатные крыши
• Профлист

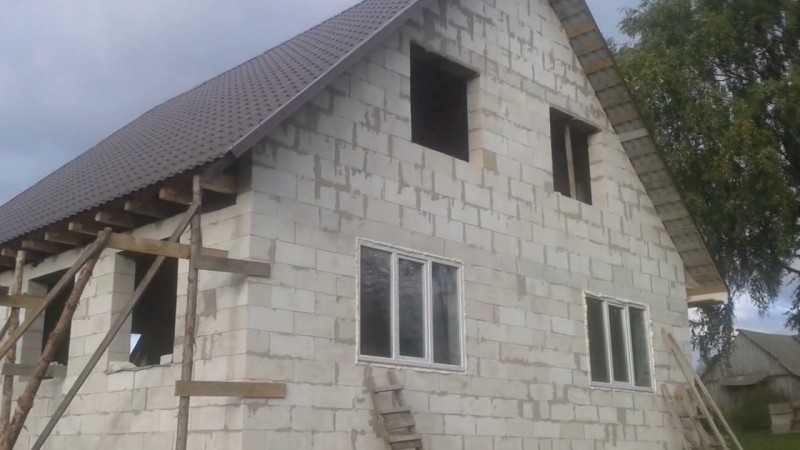

• Металлочерепица
• Мягкая черепица

Общие требования к крышам газобетонных построек

Начнем с того, что крыша дома из газобетона может быть :

• Плоской. Ее уклон находится в пределах 2-4° в зависимости от используемого покрытия и количества его слоев.
• Скатной. Уклон скатной крыши в доме из газоблоков может быть в пределах 10-60° и тоже зависит от выбранного кровельного покрытия. Если используется мягкая черепица, то уклон не может быть меньше 12° для защиты от протекания. Профилированный лист и металлочерепицу можно укладывать на скаты с меньшим уклоном.

Важно! Крышу газобетонного дома лучше делать из легких материалов. Причем эти требования предъявляются не только к каркасу, но и к кровельному покрытию.

Лучшим каркасом для крыши дома из пенобетона и газоблоков будет деревянная стропильная система. Она достаточно легкая и прочная. Что касается плоских крыш, то их каркас тоже можно сделать из деревянных балок. Для устройства кровли лучше взять легкие кровельные материалы:

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

• металлочерепицу;
• профнастил;
• мягкую черепицу;
• для плоских крыш подойдут рулонные материалы и мембраны.

От использования шифера и натуральной черепицы для кровли газобетонного дома лучше отказаться. Эти материалы сами по себе достаточно тяжелые, поэтому требуют устройства массивной и тяжеловесной стропильной системы.

Внимание! При строительстве дома из газобетона своими руками стоит помнить, что все перекрытия и несущий каркас крыши должны опираться не на газо- и пеноблоки, а на монолитный армирующий пояс, который изготавливается по всем несущим стенам на высоту 20 см из монолитного железобетона.

Плоская крыша

В этом разделе мы расскажем, как сделать плоскую крышу в доме из газобетона своими руками.  Небольшой дачный домик, построенный из газоблоков,  можно перекрыть плоской совмещенной крышей, то есть без обустройства чердака. Конструкция такой крыши состоит из следующих составляющих частей:

1. В качестве несущего каркаса используются деревянные балки.
2. Между этими несущими элементами закладывается теплоизоляционный материал. Для этого предварительно снизу балки подшиваются досками. На них укладывается слой пароизоляции, а потом утеплитель.
3. Далее поверх утеплителя настилают слой гидроизоляции, которую крепят степлером к балкам.
4. После этого следует выполнить деревянную обрешетку и уложить на нее один из листовых материалов: ОСП, влагостойкую фанеру, фиброцементные плиты или плоский шифер.
5. Далее следует слой гидроизоляционного покрытия. Для этого можно использовать полимерную мембрану, мастику или битумно-полимерные рулонные изделия.

Мастика

Выполняя плоскую крышу для дома из газобетона своими руками, можно выполнить кровлю из полимерной мастики. С ее помощью легко обустроить многослойное сплошное водонепроницаемое покрытие. Его необходимо дополнительно армировать стеклосеткой, полиэстеровым волокном, стеклотканью и т.п. Мастика наносится на тщательно подготовленное и очищенное основание. Если вы делаете крышу над небольшим домиком, то мастика идеально подходит в качестве покрытия, поскольку легко наносится и быстро сохнет, образуя непромокаемое покрытие.

Совет: самостоятельно обустраивать мастичную кровлю над большим домом не рекомендуется, поскольку сложно получить равномерное покрытие и выдержать одинаковую толщину мастичного слоя на всей площади покрытия.

Битумно-полимерная кровля

Плоская крыша для дома из газобетона из битумно-полимерных материалов делается с двухслойным покрытием. Фиксация рулонного материала осуществляется при помощи мастики или газовой горелки. Для лучшей адгезии с основанием его обрабатывают специальной грунтовкой.

При выполнении битумно-полимерной кровли придерживаются следующих правил:

1. Полосы материала приклеивают вдоль карниза снизу вверх. Каждая последующая полоса должна перекрывать предыдущую на 10 см. При укладке второго слоя нужно обеспечить сдвижку швов в половину ширины рулона, но не меньше чем на 20 см.
2. Запрещено организовывать примыкания кровли к вертикальным конструкциям под прямым углом. Для этого нужно делать специальные отбортовки, чтобы добиться угла в 45°. Высота примыкания не менее 35 см.
3. Верхний слой рулонного покрытия должен иметь защитную посыпку в виде минеральной крошки.
4. Если вы возводите жилой дом из пеноблоков, то для кровли лучше выбрать рулонный материал с прочной армирующей основой. Самой прочной из них считается полиэстер, далее следует стеклоткань и самая непрочная основа – это стеклохолст.

Внимание! Зимой запрещено перемещаться по кровле из битумно-рулонных материалов и убирать снеговые заносы с неэксплуатируемой крыши.

Полимерная мембрана

Плоская крыша для дома из пеноблоков может быть покрыта следующими видами мембран:

1. ЭПДМ – это эластичное покрытие из синтетического каучука, которое приклеивается к основанию, как и рулонные материалы на основе битума. Для фиксации используют резиновый клей. Также такую мембрану можно крепить балластным методом, пригрузив сверху плиткой или гравием.
2. ТПО – это материал на базе термопластичных полиолефинов. Такое изделие довольно долговечное и обладает химической устойчивостью. Применяется в балластно-кровельных системах.
3. ПВХ – это изделия из армирующего слоя и пластифицированного поливинилхлорида. Это долговечный слабогорючий материал, который устойчив к УФ излучению. Полосы мембраны склеиваются горячим воздухом и могут фиксироваться на основании балластным способом или механическими креплениями.

Скатные крыши

Если вы решили построить жилой дом из пеноблоков или газобетона, то чаще всего в нем используются скатные крыши. Устройство такой крыши намного проще, доступен больший ассортимент кровельных материалов. Также скатные крыши имеют лучшие технические характеристики.

Чаще всего в качестве покрытия в таких домах используют следующие материалы:

• профилированный лист;
• ондулин;
• мягкую черепицу;
• оцинкованный лист;
• композитную черепицу;
• металлочерепицу.

Рассмотрим подробнее самые распространенные кровельные материалы.

Профлист

Дачные пеноблочные дома чаще всего покрывают профнастилом. Обычно для этих целей используют профили с высотой волны 21 мм. Они крепятся к деревянной обрешетке, уложенной по стропильной системе. Для фиксации листов используют оцинкованные саморезы с резиновыми герметизирующими шайбами.

Профилированные листы укладываются от карниза к коньку с нахлестом соседних полос на 10-30 см в зависимости от уклона ската. Нахлест листов в одном ряду составляет 1-2 волны. К достоинствам этого материала стоит отнести следующее:

• небольшой вес;
• приемлемая цена;
• большой выбор расцветок;
• минимальное количество отходов;
• простота монтажа;
• устойчивость к погодным воздействиям;
• долговечность.

Металлочерепица

Благодаря волнам продольного и поперечного направления материал очень схож с натуральной черепицей, но значительно легче нее. Монтаж металлочерепицы очень схож с принципами монтажа профнастила. Она крепится на обрешетку при помощи саморезов, вкручиваемых в желоб.

Благодаря особому покрытию металлочерепица особенно устойчива к погодным воздействиям, солнечному излучению, коррозии. Покрытие имеет стойкий цвет и красивый блеск. Однако в процессе монтажа на сложную крышу процент отходов материала может возрастать до 50.

Мягкая черепица

Данный материал выполняется в виде отдельных гонтов. Это многослойное покрытие, изготовленное из модифицированного битума на основе стеклохолста. Это материал отличается изобилием расцветок и привлекательностью.

Монтируется мягкая черепица на сплошную обрешетку из ОСП, влагостойкой фанеры или досок. Материал сначала приклеивается к основанию, а после дополнительно фиксируется при помощи гвоздей. Стыки обязательно обрабатываются мастикой. Срок службы мягкого покрытия доходит до 50 лет.

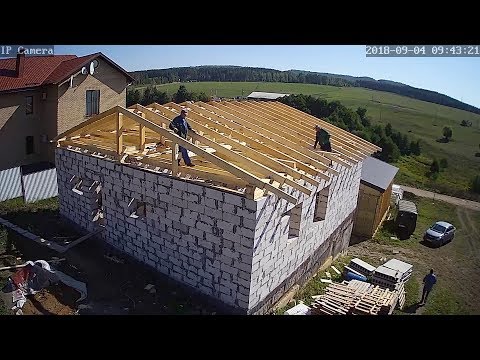

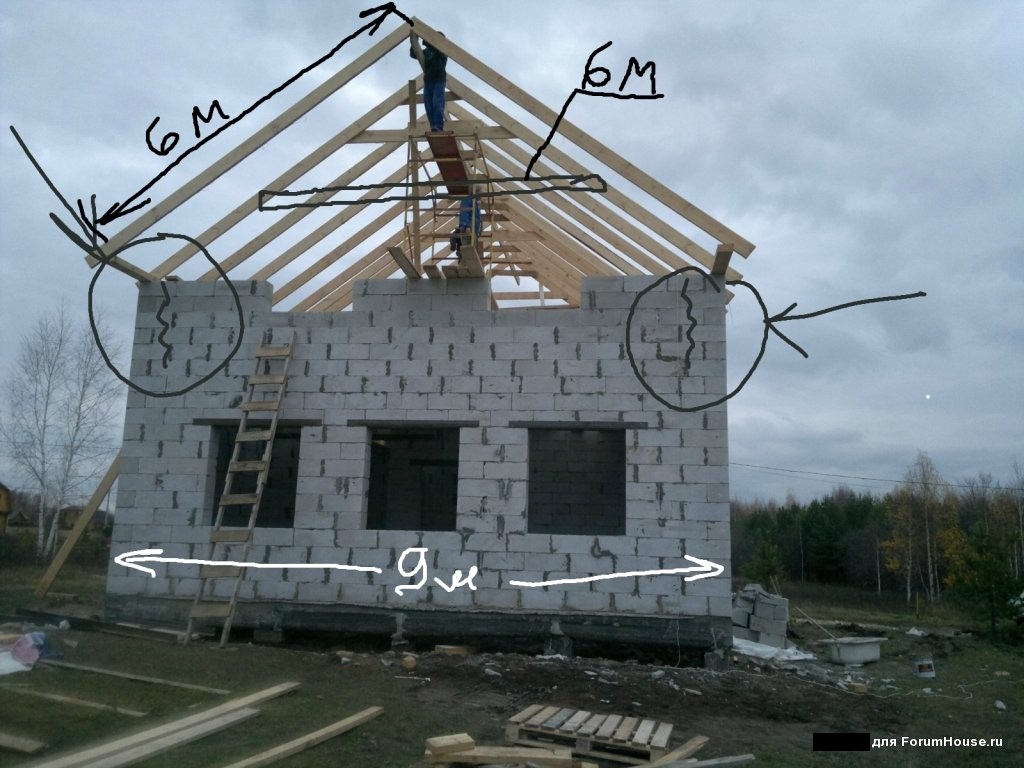

Крыша в доме из газоблоков

Далее, конструкция кровельной системы рассчитывается по положению элементов – шаг и выбранное сечение для той или иной единицы. На эти параметры напрямую влияет вес кровли и выбранное покрытие.

Чем реже шаг, тем внушительнее сечение бруса или диаметр труб должно быть. Как правило, для несущих конструкций, этот параметр составляет не менее 150 мм, 100 мм – для дачных домов и сопутствующего строительства – беседки, бани, хозпостройки.

Далее, требуется установить количество стропил на один скат: его длину делят на шаг установки, составляющий от 60 до 100 см + 1 крайняя нога. Умножив полученный результат на 2, получают общее количество. В зависимости от сечения бруса, сумма стропильных ног и шаг установки варьируются.

Длину стропил рассчитывают просто, если школьные знания о прямоугольном треугольнике остались в багаже. Стропильная нога равна гипотенузе образовавшейся фигуры. Расчет таков: А² + В² = С², где – А – высота крыши, В – половина длины фронтона, С – длина стропильной ноги. К получившемуся значению всегда прибавляют от 30 до 70 см на карнизные свесы.

До того как приниматься за работу важно выбрать вариант стропильной системы для двускатной крыши. Их немного, каждая имеет свои достоинства и недостатки:

Годны только для стандартной ширины крыши в 6 м, соответственно такова длина стропильной ноги. Крепление происходит за счет фиксации концов к коньковому прогону и несущей стене. Обязательно устанавливается затяжка, нивелирующая напряжение и давление конструкции.

Кроме того, они будут играть роль несущих балок. Без них конструкция разъедется под тяжестью. Достоинства варианта в абсолютной сухости поверхности кровли в период межсезонья, и в меньшей деформации в момент усадки.

Наслонные

Вариант годен для любой ширины крыши. Надежность и устойчивость обеспечивается фиксацией лежня к мауэрлату. Таким образом, давление нивелируется стойкой, отчего напряжение в стропильных ногах снижается. Достоинство системы в простоте, но конструкция требует больших вложений – требуется дополнительный пиломатериал для обустройства лежней.

Гибридные

Эти системы характерны для многоскатных крыш, где переходы сопровождаются многочисленными усилениями, балками, стойками, лежнями, укосами и прочими элементами для устойчивости всей конструкции. Устройство дорого и сложно, поэтому заниматься проектом и строительством должен только профессионал. По крайней мере, курировать его.

Особенности монтажа свесов и скатов

При возведении крыши для дома из газобетона, большую роль играют ферма и угол наклона ее скатов. Особенно в том случае если здание строится в регионах страны с холодным климатом.

Если не выдерживать определенный угол наклона, на крыше будет долго задерживаться снег, оказывая сильную нагрузку на конструкцию. Это в скором времени приведет к разрушению кровельного покрытия и прочим опасностям.

Чем острее будет угол, под которым установлены стропила, тем меньшую нагрузку будут испытывать стены, быстрее будет исчезать снег на крыше. И свесы перестанут подвергаться постоянному давлению.

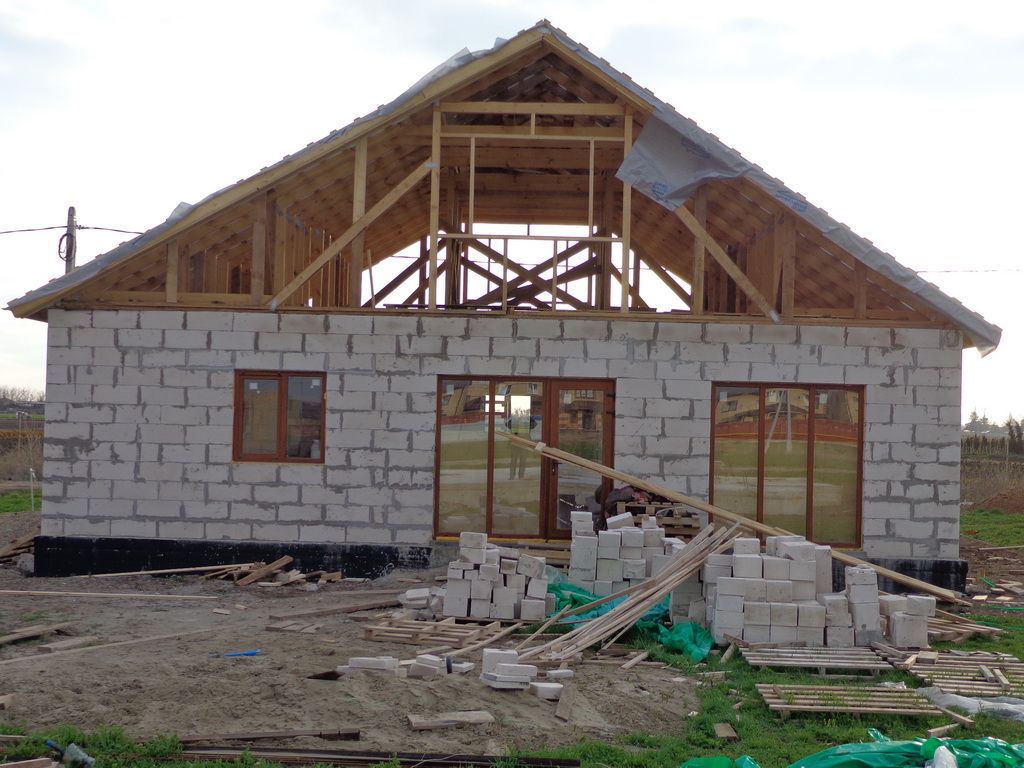

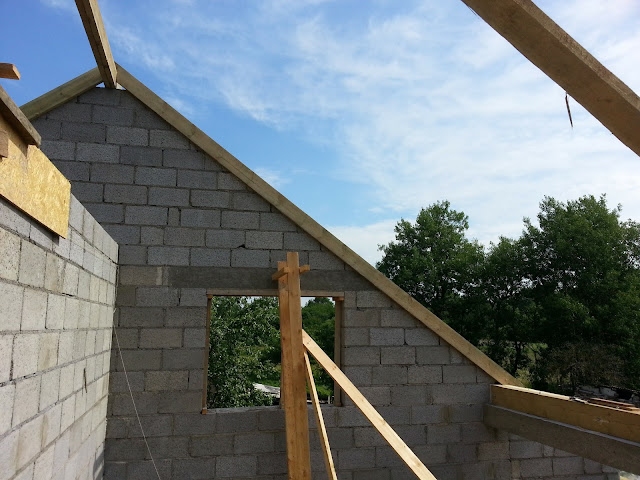

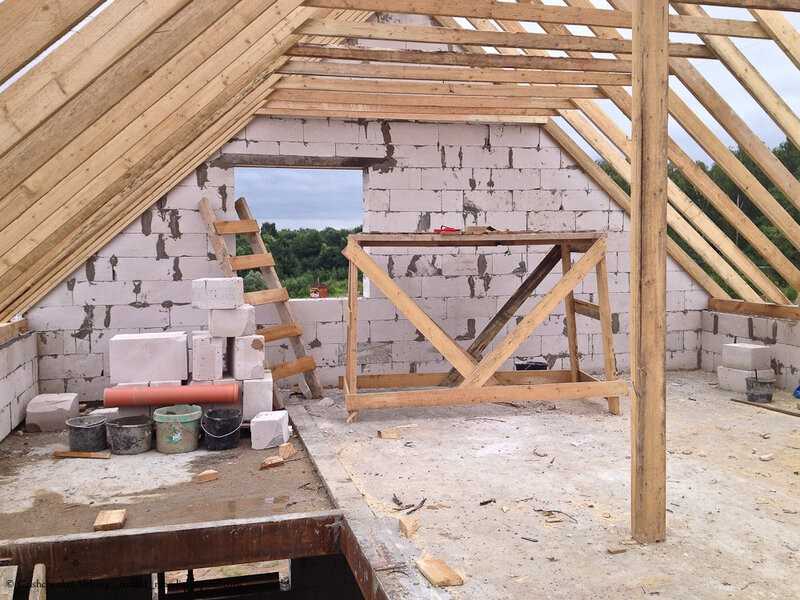

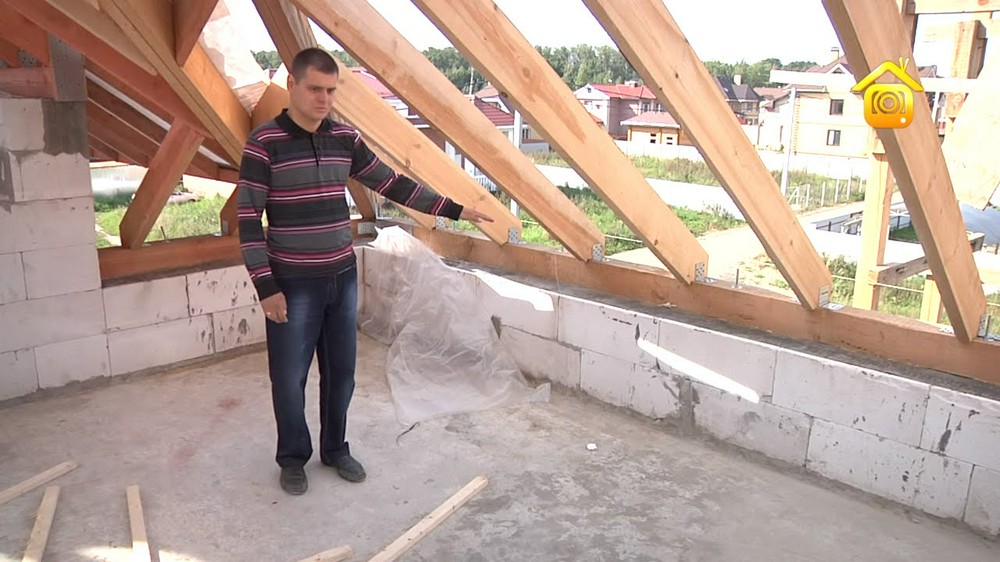

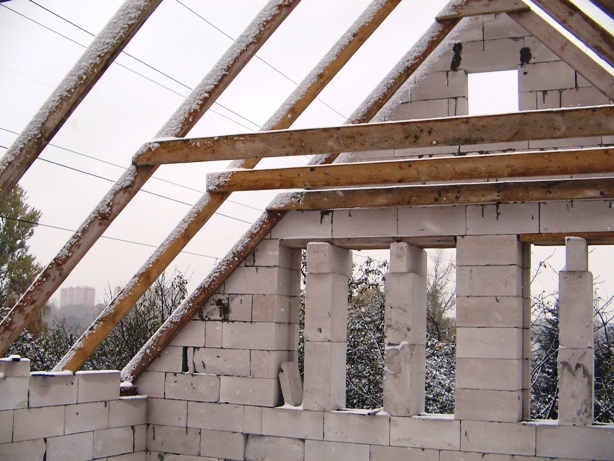

Устройство мансардной крыши дома из газобетона

Кратко рассмотрим процесс монтажа мансардной крыши.

Строительство стропильной системы мансарды — процесс сложный. Перед началом работ запомните некоторые особенности монтажа:

• Для стропил используются брусья 10×10, 15×15 или 20×20 сантиметров
• Обязательна укладка гидроизоляционного слоя между стенами и мауэрлатом
• Узлы мансардной конструкции лучше крепить толстыми металлическими скобами
• Дерево, применяемое для конструктивных элементов, должно быть хорошо просушено и обработано антисептическим и противопожарным составом
• Предпочтение лучше отдавать хвойным породам деревьев, так как влияние влажности на них наименьшее

1 этап — гидроизоляция места стыковки мауэрлата со стеной

Между стеной дома и мауэрлатом должен быть слой гидроизоляции. Для этих целей можно использовать обычный рубероид. Он прокладывается по всему периметру стен и ничем не фиксируется.

2 этап — установка мауэрлата

Мауэрлат — деревянный брус, который крепится по периметру стен дома.

Его следует фиксировать при помощи анкерных болтов, чей диаметр не менее двенадцати миллиметров. Предварительно под них просверливаются отверстия.

Концы анкеров загибают в виде крюка, чтобы предотвратить их дальнейшее выдергивание. Впрочем, есть анкеры с распорной системой внизу. Шаг крепления — 10-15 сантиметров. Место крепления — между стропильными ногами на равном расстоянии.

Если мансардная крыша дома из газобетона будет с двумя скатами, то надо два мауэрлата, если с четырьмя скатами — то четыре.

В качестве мауэрлата используют брус сечением 15×15 или 20×20 сантиметров.

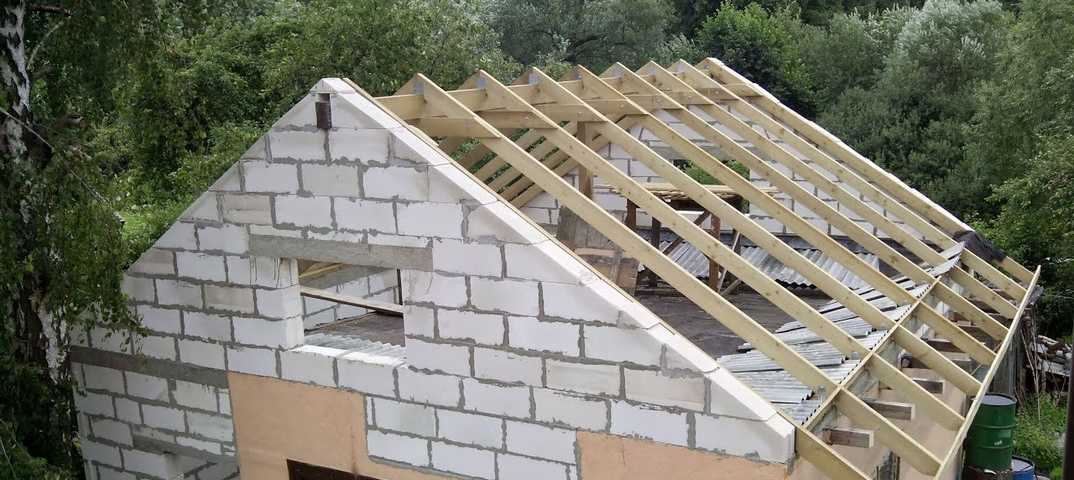

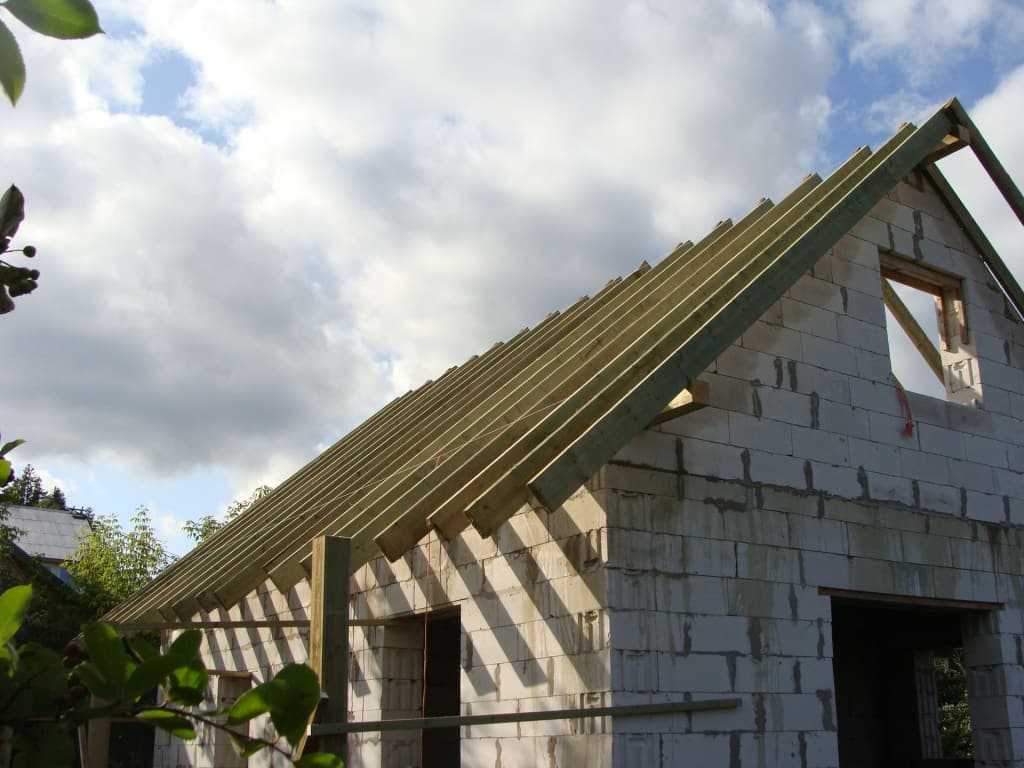

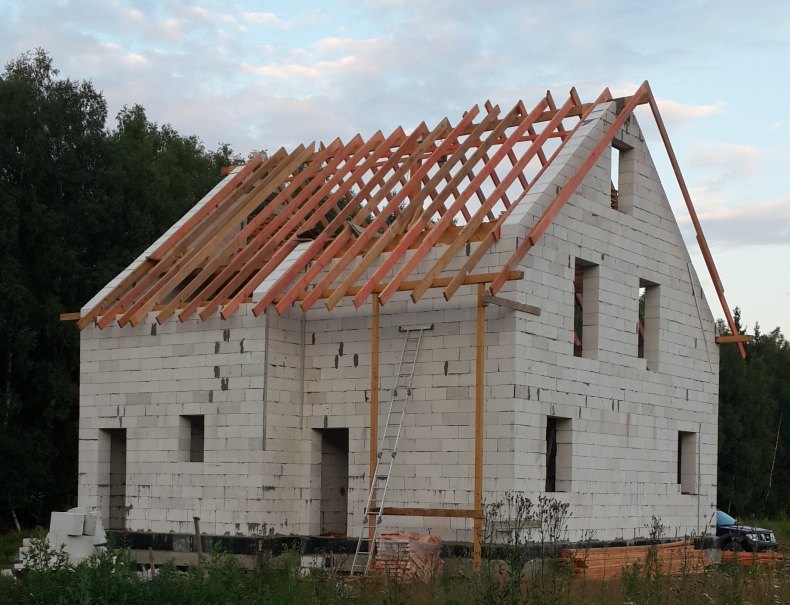

Этап 3 — сооружение стропильной системы

Стропильная система должна быть собрана идеально, ведь она является скелетом крыши. И все нагрузки (ветровые, дождевые и прочие) приходятся на нее. Поэтому важно правильно произвести расчеты с уклоном на климатические особенности своего региона. Сделать расчет сложно, поэтому можно обратиться к профессиональным рабочим.

Делать стропильную систему лучше из дерева хвойных пород. Обычно это сосна или лиственница. Влажность не должна превышать 23 процента.

Чтобы обезопасить себя в дальнейшем от негативных последствий связанных с размножением микроорганизмов и атакой грызунов, надо тщательно пропитать древесину спецсоставами, в том числе и противопожарным.

Прежде чем перейти к строительству крыши, подумайте о будущем. Может в будущем у Вас будет большая семья, а может она уже сейчас есть. Большая семья нуждается в большей площади, которую можно создать несколькими способами. Один из таких — это двухэтажный дом из пеноблоков.

Еще один из способов — это создание объёма, находящегося под крышей как жилое помещение, т.е. мансарда. О строительстве дома с мансардой из пеноблоков сказано тут.

И последний — это пристройка к дому из пеноблоков. Как ее сделать, Вы можете ознакомиться в данной статье.

Конструкция стропил

Стропила бывают висячими и наклонными.

Когда пролет между стенами не более шести метров, то можно устанавливать наклонные стропила. Если пролет в два раза больше, то тут наклонные стропила используются только в том случае, если будет установлена дополнительная опора.

Висячие стропила монтируют тогда, когда пролет между стенами доходит до 12 метров. При этом установка дополнительной опоры не предусматривается.

Подготовка стропильных ног

Стропила будем устанавливать с шагом 60 сантиметров, оставляя отверстия под окна. Брусья для «ног» возьмем сечением 10×10 сантиметров. Длина определяется с учетом наклона скатов и размера постройки (для каждого случая индивидуальна).

Установка балок перекрытия

Для балок можно использовать бревна, брус, или доску, которая укладывается на ребро. Балки устанавливаются с выбранным шагом в заранее подготовленные пазы в стене. Концы их гидроизолируются двумя слоями рубероида. После того, как балки уложены, их дополнительно фиксируют анкерными болтами.

Возведение вертикальных стоек

Если крыша на доме из газобетона будет ломаной, то сначала возводятся опорные вертикальные стойки. Они будут служить каркасом стен.

Высота стоек должна быть не менее двух метров, чтобы было комфортно находиться на этаже.

Вертикальные стойки вставляются в пазы на балках перекрытия и дополнительно фиксируются металлическими уголками и скобами.

Сечение балок выберите из таблицы.

пролёт (м)/ шаг балки (м)	2	2,5	3	4	4,5	5	6
0,6	75х100	75х150	75х200	100х200	100х200	125х200	150х225
1,0	75х150	100х150	100х175	125х200	150х200	150х225	175х250

Между стойками устанавливается балка перекрытия мансарды. Дополнительно ее фиксируют болтами или иным способом.

С ранее выбранным шагом собирается определенное количество стоек П-образной формы. Между ними натягивают шнур и проверяют по уровню. Если высота разная, делают демонтаж одной из арок, после чего подгоняют ее по высоте. Стойки между собой сшивают брусками того же сечения.

Установка коньковых стоек

Можно сразу установить коньковые стойки. Между ними будет смонтирован сам конек, однако можно обойтись и без них.

Установка нижних стропил

Теперь надо установить стропила между мауэрлатом и верхней балкой перекрытия. Для этого определяется расстояние между соответствующими опорами, и подготавливаются стропильные ноги нужной длины. В нижней части на ногах стропил делаются вырезы, которыми они опираются на мауэрлат и дополнительно фиксируются при помощи скоб.

Установка верхних стропил

Надо подготовить верхние стропила. Для этого из досок сшивается шаблон. Он устанавливается к концам балки перекрытия мансарды, снимается размер и определяется угол уклона скатов. По этому размеру подготавливается нужное количество стропильных ног, которые потом надежно фиксируются к горизонтальным брусьям.

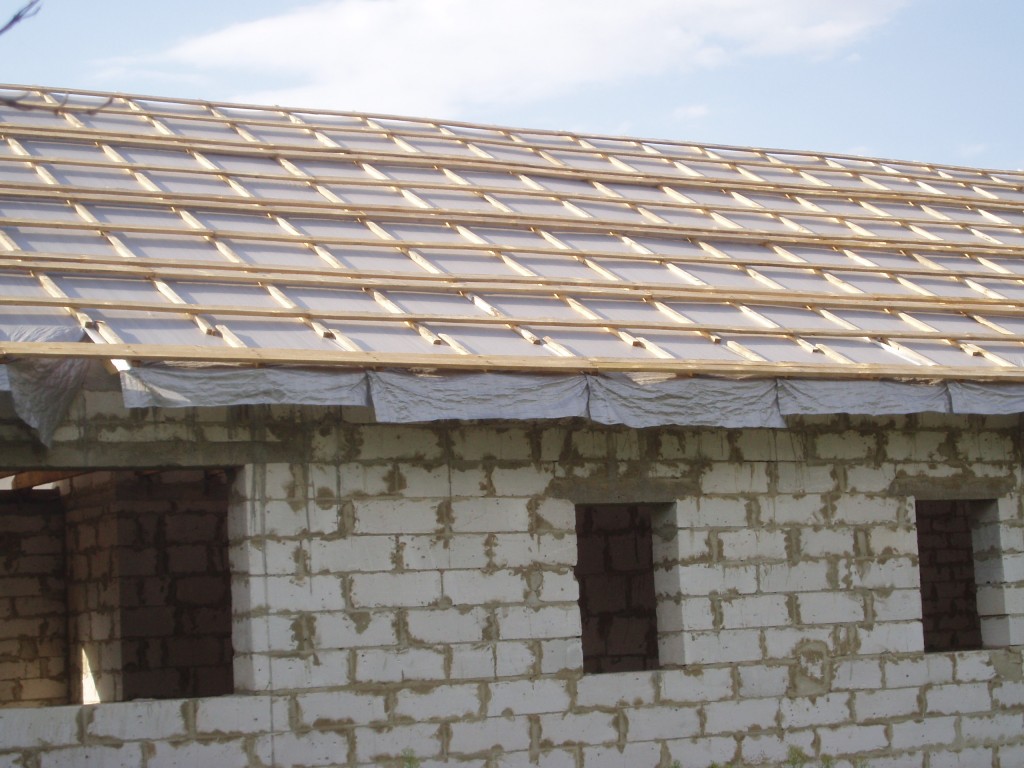

Монтаж обрешетки

От того, какой кровельный материал выбран, укладывается сплошная или разреженная обрешетка. Сплошная делается при монтаже тяжелых кровельных покрытий.

Монтаж кровельного материала

На подготовленную обрешетку монтируется выбранный кровельный материал, после чего устанавливаются дополнительные элементы крыши — водостоки, защитные трапы и т.д.

Устройство крыши с использованием мембран

Мембраны для кровли можно разделить на такие категории:

• ТЭПК;
• ТПО;
• ПВХ.

ТЭПК являют собой резину для кровли. Материал имеет хорошую эластичность и повышенное относительное удлинение, которое может достигать 60%. Материал имеет толщину 1,5-3 мм.

Устройство мембранной кровли.

Мембрану можно наклеить на поверхность так же, как и битумно-полимерное покрытие. Отличие лишь в том, что в данном случае нужно будет использовать резиновый клей. Его следует наносить сплошным слоем или точечным покрытием полотен. После этого мембрану нужно будет раскатать роликом из каучука.

Данная мембрана может закрепляться и балластным методом, если полотно приклеить к поверхности нет возможности. Фиксацию можно осуществить путем выкладки плитки или гравия сверху материала.

ПВХ изделия состоят из поливинилхлорида и укрепляющего слоя, который производится из стеклосетки. Подобные мембраны достаточно редко возгораются. Рифленое основание способно обеспечить защиту от лучей ультрафиолета. Толщина материала может быть от 1,3 до 2 мм.

Полотна мембраны можно склеить между собой при помощи горячего воздуха. Для этого следует использовать специальные сварочные устройства для кровли или строительный фен. Следует учитывать тот факт, что сделать качественные швы при плохой погоде достаточно сложно.

На несущую поверхность ПВХ мембраны можно зафиксировать путем механического крепления или с помощью использования балластного способа кровли.

ТПО мембрана производится из термопластичных полиолефинов. В ней нет пластификаторов, в связи с чем материал имеет длительный период службы. Подобные мембраны в большинстве случаев используются в балластном варианте кровли.

Информация об армированном ячеистом бетоне автоклавного твердения (RAAC)

LGA рекомендует своим членам в срочном порядке проверить, имеют ли какие-либо здания в их владениях крыши из армированного автоклавного ячеистого бетона (RAAC).

Обновление: DfE недавно начала опрос в отношении RAAC на школьных крышах. Многие ответы все еще не получены, и LGA настоятельно рекомендует всем ответственным органам как можно скорее ответить на опрос DfE RAAC — регистрация опроса остается открытой. Пожалуйста, свяжитесь с нами, используя приведенную ниже информацию, если у вас есть дополнительные вопросы.

RAAC — это легкая форма бетона, используемая в основном в строительстве крыш в Великобритании с середины 1950-х до середины 1980-х годов, хотя недавние примеры относятся к 1990-м годам [1]. Мы считаем, что некоторые муниципальные архитекторы использовали его в первую очередь в офисах и школах, но RAAC был обнаружен в большом количестве зданий, не все из которых все еще находятся в государственном секторе.

Ограниченная долговечность крыш RAAC давно признана; однако недавний опыт (который включает в себя два обрушения крыши с небольшим предупреждением или без него) предполагает, что проблема может быть более серьезной, чем предполагалось ранее, и что многие владельцы зданий не знают, что она присутствует в их собственности.

В феврале 2021 года Министерство образования опубликовало руководство, помогающее ответственным органам идентифицировать RAAC. Хотя это руководство предназначено для школ, оно полезно для идентификации RAAC во всех зданиях.

Рекомендуемые шаги, которые вы должны предпринять как ответственный орган:

• Выявление любых свойств, построенных с использованием RAAC, и надлежащим образом проверяйте потенциальный риск.
• Рассмотрите и отслеживайте возможное влияние сокращенных режимов обслуживания на состояние вашего портфеля недвижимости, в частности, там, где используется RAAC .

• Соответствующий персонал также должен ознакомиться с:
  • Это предупреждение о RAAC выпущено Постоянным комитетом по безопасности конструкций
  • Отчет CROSS: Кровельные доски RAAC – обмен опытом – Выводы проведенного местными властями обзора кровельных досок RAAC на нескольких площадках. Вы можете прочитать краткое изложение этого отчета ниже. [2]
  • Отчет CROSS: выход из строя досок RAAC в школах
  • Отчет Института инженеров-строителей: руководство по идентификации и решениям по исправлению для досок RAAC.

В 1990-х и снова в 2002 году Институт строительных исследований описывал трудности эксплуатации кровельных досок RAAC и прокомментировал случаи чрезмерных и прогрессирующих прогибов в процессе эксплуатации, связанных с широко распространенным растрескиванием потолочных досок. Поэтому необходимо пересмотреть режимы технического обслуживания и осмотра.

После испытаний, проведенных Институтом строительных исследований, было высказано мнение, что доски RAAC дают адекватное предупреждение посредством визуального ухудшения состояния перед выходом из строя. Однако две недавние неудачи показывают, что на это больше нельзя полагаться.

Учитывая, что недавние отказы не соответствовали ожиданиям, полученным в результате расследований BRE, и учитывая, что многим зданиям RAAC в настоящее время не менее 38 лет , LGA и DfE теперь советуют членам и ответственным школьным органам принять следующие меры шаги в качестве меры уверенности для подтверждения безопасности строительства RAAC:

Шаги для подтверждения безопасности строительства RAAC:

• Обеспечить регулярный мониторинг состояния всех своих зданий, применяя подход, основанный на оценке рисков, который обеспечивает надлежащее обдумывание использования здания с учетом возможных последствий сокращения технического обслуживания.
• Убедитесь, что они идентифицировали любую собственность RAAC в своем портфолио.
• Убедитесь, что свойства RAAC регулярно проверяются инженером-строителем, в том числе с использованием измерителя покрытия для проверки наличия поперечной и продольной арматуры, учета прогибов, проверки панелей вблизи опоры, ширины несущей опоры, трещин, воды. проникновение и признаки коррозии арматуры и любые несоответствия между панелями. Частота последующих проверок должна определяться инженером-строителем, проводящим первоначальную проверку.
• Внедрение передовых методов обслуживания крыш:

1. убедитесь, что выпускные отверстия для воды чистые и находятся на таком уровне, чтобы вода могла свободно стекать с крыш.
2. , если необходимо декорировать внутреннюю поверхность досок, используйте краску, пропускающую пары влаги. Защитите внешние поверхности покрытием, которое обеспечивает эффективный барьер против проникновения жидкой воды.
3. , при необходимости, уменьшить собственную нагрузку на крышу, удалив щебень и заменив его соответствующим отражающим солнечные лучи покрытием
4. убедиться, что все водонепроницаемые мембраны содержатся в хорошем состоянии
5. вести учет прогибов досок RAAC и регулярно осматривать конструкцию.

• обеспечить, чтобы лица, ответственные за повседневное управление любым зданием RAAC:

1. Знайте, что RAAC используется в здании и где он используется
2. Регулярно проверяйте наличие видимых признаков трещин, проникновения воды, прогибов на потолки и запруды на крышах
3. Убедитесь, что все сотрудники знают, что нужно сообщать о любых трещинах и/или других выявленных потенциальных дефектах
4. Им предписано немедленно закрыть любую часть здания, где появляются трещины или другие дефекты материала, в ожидании дальнейших проверок

Прочие ресурсы

CROSS Тематическая страница: Структурная безопасность досок RAAC

Книжный магазин BRE: доски RAAC, разработанные до 1980 г.

Книжный магазин BRE: Панели RAAC — Обзор поведения и разработки в области оценки и проектирования.

Вы можете найти краткую информацию об этом ресурсе ниже [2]

Если у вас есть какие-либо вопросы по поводу вышеперечисленного, обращайтесь по телефону

[email protected]

---

[1] Отчет BRE 445 2002 г. Армированные панели из автоклавного ячеистого бетона — Обзор поведения и разработок в области оценки и проектирования (стр. 15) определены три категории панелей RAAC

• RAAC, разработанных до 1980 г. В итоге панели были испытаны и признаны безопасными, но была обеспокоенность тем, что эффективная глубина пролета составляла порядка 28, была неадекватной и не соответствует CP110, если ожидаемое значение будет меньше 20.
• Панели RAAC, изготовленные после 1980 г., но до принятия руководства по проектированию prEN12602:2000
Панели
• RAAC сконструированы в соответствии с рекомендациями по проектированию prEN12602:2000. Подводя итог этому руководству, BRE рекомендовал: Панели
  • , изготовленные в соответствии с этим руководством, имели меньшее отношение глубины пролета, чем предыдущие панели
  . Ограниченное тестирование
  • показывает, что рабочие характеристики в процессе эксплуатации, вероятно, будут удовлетворительными, но было бы целесообразно отслеживать их фактическую производительность после нескольких лет эксплуатации.

(NB: Панели — это описание BRE, но это то же самое, что и доски).

[2] В одном случае проверки, проведенные местными властями, выявили некоторые проблемы, свидетельствующие о наличии дефектов в досках RAAC, которые в сочетании с суровыми погодными условиями привели к возникновению механизма долговременной ползучести, и, кроме того, экономия на техническом обслуживании может влияют на характеристики бетонных досок в целом. При осмотре эти факторы сочетаются с дефектами панели; который включал в себя продольный армированный стальной стержень неадекватной длины, очень высокое соотношение между пролетом и глубиной и плохую смесь заполнителей, что приводило к сдвигу досок и разрушению. Последующие проверки, проведенные Управлением в других их зданиях, еще не выявили каких-либо серьезных проблем с эксплуатацией других объектов RAAC, но это еще предстоит сделать. Второй случай рассматривается в отчете CROSS выше.

Крыши из легкого бетона | КРЕСТ

Регион: CROSS-UK Опубликовано: 29 марта 2021 г.

---

CROSS-UK работает с промышленностью и правительством, чтобы повысить осведомленность и помочь решить проблемы безопасности, связанные с досками из армированного автоклавного ячеистого бетона (RAAC).



Что такое РААК?

Автоклавный газобетон (AAC) отличается от обычного плотного бетона. Он не имеет крупного заполнителя и производится на заводах с использованием мелкого заполнителя, химикатов для создания пузырьков газа и тепла для отверждения смеси. Он относительно слаб с низкой способностью к развитию связи с заложенным армированием. Он использовался в двух основных формах конструктивных элементов; легкие кладочные блоки и конструктивные элементы, в том числе кровельные доски.

При армировании (RAAC) для формирования структурных элементов защита арматуры от коррозии обеспечивается битумным или цементно-латексным покрытием. Наносится на арматуру перед заливкой досок. Затем в опалубку вводят армирующую сетку и добавляют жидкую газобетонную смесь.

Обрушение крыши RAAC

В конце 2018 года Ассоциация местных органов власти (LGA) и Департамент образования (DfE) связались со всеми владельцами школьных зданий, чтобы привлечь внимание к недавней аварии, связанной с плоской крышей, построенной с использованием досок RAAC. Было мало предупреждений о внезапном крахе.

Рисунок 1: Обрушение крыши RAAC в школе в 2018 г.

Повышение осведомленности о проблеме безопасности

После обрушения крыши RAAC в школе в 2018 году компания CROSS-UK совместно с LGA и DfE опубликовала в мае 2019 года предупреждение о безопасности плит из армированного автоклавного ячеистого бетона (RAAC).

Целью предупреждения было чтобы помочь повысить осведомленность о проблеме безопасности среди владельцев школ и подобных зданий, которые могли быть построены с использованием досок RAAC, а также специалистов, работающих над проектами RAAC. В нем также содержится руководство о том, как можно идентифицировать доски RAAC, проверять их и управлять ими.

Предупреждение было широко распространено среди владельцев зданий и специалистов по окружающей среде.

Последствия обрушения крыши RAAC немыслимы. Поддержка и советы экспертов CROSS-UK были неоценимы в наших попытках повысить осведомленность и дать советы советам и другим ответственным лицам по этому важному вопросу.

Лорд Портер, представитель Ассоциации местного самоуправления по безопасности зданий

Помогаем профессионалам делиться опытом

После публикации предупреждения ряд специалистов, работающих над проектами RAAC, использовали безопасную и конфиденциальную систему отчетности по безопасности CROSS, чтобы поделиться своим опытом с RAAC, чтобы помочь другим.

Отчет 874 был от репортера, который обследовал ряд зданий с досками крыши RAAC, а отчет 908 был от инженера-строителя, который расследовал обрушение крыши RAAC в отдельной школе до обрушения 2018 года.

CROSS-UK связались со многими специалистами, которые хотели узнать больше о RAAC, в том числе о том, как другие решают проблемы с планками RAAC. Было сильное желание профессионалов учиться друг у друга и делиться передовым опытом.

В результате была создана Исследовательская группа RAAC под руководством Института инженеров-строителей (IStructE). Исследовательская группа предоставила специалистам возможность сотрудничать друг с другом, обмениваться передовым опытом и изучать способы обеспечения постоянной безопасности жителей пострадавших зданий. Если вы хотите узнать больше об Исследовательской группе RAAC, вы можете написать по адресу [email protected].

CROSS позволил людям, имеющим опыт работы с RAAC, поделиться своими знаниями и опытом.

Мартин Лидделл, председатель исследовательской группы IStructE RAAC и директор MLM Group

Работа с правительством

Считается, что доски RAAC присутствуют во многих зданиях, построенных в 1960-80-х годах. К ним относятся некоторые школы и больницы. CROSS-UK работает с государственными ведомствами по этой теме. Мы сотрудничаем с Министерством образования (DfE), Министерством здравоохранения и социального обеспечения (DHSC) и Министерством жилищного строительства, общин и местного самоуправления (MHCLG).

Мы предоставили экспертную и независимую консультацию о необходимости дальнейшего изучения досок RAAC. Мы также работали с DfE, чтобы опубликовать руководство о том, как школы могут определить и принять меры, если RAAC обнаружен на крышах: армированный автоклавный газобетон в кровле в школах.

Мы продолжаем работать с государственными ведомствами над решением проблемы, в том числе сообщая о любых отраслевых разработках, о которых нам известно.

DfE тесно сотрудничал с CROSS, чтобы лучше понять потенциальные проблемы RAAC для школ и более широкого образовательного пространства. Мы ожидаем, что эти продуктивные отношения будут продолжаться, и приветствуем расширение сферы компетенции CROSS, включив в нее пожарную безопасность.

Кроуфорд Райт, руководитель отдела дизайна Департамента образования

Поделиться этой страницей

Поделиться этой страницей:

Скопировать веб-адрес

Плиты из армированного автоклавного газобетона

Армированный автоклавный газобетон (RAAC) представляет собой форму легкого бетона, иногда называемую панелями. Он использовался в основном в кровельных досках некоторых общественных зданий, построенных в середине 19 века.60-х и середины 1990-х годов.

Для чего была создана эта группа

Недавно в этих досках/панелях произошло несколько сбоев, что привело к предупреждению от SCOSS и сообщениям о сбоях в CROSS.

Эта исследовательская группа открыта для всех, чтобы предоставить информацию и рекомендации по RAAC. Вам не нужно быть членом Учреждения, чтобы присоединиться к учебной группе.

Присоединяйтесь к группе, чтобы получать обновления

Учреждение создало список профессионально зарегистрированных инженеров-строителей (дипломированных или ассоциированных членов), которые имеют опыт предоставления решений для управления досками RAAC.

Ниже приведены рекомендуемые шаги, которым должны следовать владельцы/менеджеры зданий, отвечающие за безопасность зданий. Это позволит владельцам/управляющим зданий решать любые вопросы, связанные с армированным автоклавным ячеистым бетоном (RAAC), которые могут присутствовать в их конструкциях:

1. Идентификационный номер — не все здания, построенные в период с 1960 до середины 90-х годов, будут иметь RAAC. Поэтому важно установить, присутствуют ли они в вашем здании. Идентификацию может провести опытный управляющий недвижимостью/эксплуатацией/владелец здания. Руководство было создано, чтобы позволить управляющим учебными заведениями определить, есть ли в их зданиях RAAC. Однако, если вы не уверены, вы можете связаться с профессионально зарегистрированным инженером-строителем или геодезистом, чтобы определить, присутствуют ли RAAC. Обратите внимание, что им не нужно быть экспертом в RAAC, чтобы определить, имеет ли здание RAAC 9.0003

2. Оценка — После того, как вы установили, что RAAC использовался, ваше здание необходимо будет оценить, чтобы понять, есть ли риск, если таковой имеется, и требуются ли какие-либо немедленные временные ремонтные работы. Учреждение составило список профессионально зарегистрированных инженеров-строителей, которые имеют опыт работы с RAAC и могут оценить ваше здание

   .

3. Решения — компетентные инженеры-строители должны будут оценить всю информацию (которая будет включать в себя подробный осмотр участка) и предложить ремонтные работы, которые необходимо выполнить. Список профессионально зарегистрированных инженеров-строителей, имеющих опыт работы в RAAC, доступен ниже

Члены с опытом работы в RAAC

Список профессионально зарегистрированных инженеров-строителей, способных выполнять этапы 2 и 3, указан ниже:

Имя	Членство номер	Марка
Берни Бонфильо Estuary House Peninsula Park Rydon Lane Exeter EX2 7XE T: 01392 433241 E: [электронная почта защищена]	024460042	Участник
Robin Brown Gurney Consulting Engineers Hallmark House 10-12 St Johns Road Woking Surrey GU21 7SE T:  01483 721721 M: 07469 850817 E: [email protected]	024396040	Участник
Роб Каргилл Skanska Technology Maple Cross House Denham Way Maple Cross Herts WD3 9SW E: [email protected]	021068090	Участник
Майкл Карр 4 th этаж, 1 Dale Street Liverpool L2 2ET T: 07487 518 111 E: [email protected]	068385798	Ассоциированный член
John Kelly Curtins Curtin House 51-55 Tithebarn Street Liverpool Merseyside L2 2SB T: 0151 726 2000 M:07734 169 679 Электронная почта: [электронная почта защищена]	020282232	Участник
Martin Liddell MLM Consulting Engineers North Kiln, Felaw Maltings 46 Felaw Street Suffolk IP6 9NX Великобритания — Англия T: 01473 00	020272042	Участник
Stewart Macartney Blyth & Blyth Consulting Engineers Cornerstone 60 South Gyle Crescent Eh22 9EB Великобритания – Шотландия E: [email защищен]	01026758X	Товарищ
Джефф Минто WSP North Weymouth House Hampshire Court Ньюкасл-апон-Тайн NE4 7YG Соединенное Королевство E: [email protected]	020278280	Участник
Мэтью Палмер WSP UK Ltd. ← Самые известные архитекторы 21 века: Самые известные современные архитекторы мира – Москва 24, 20.12.2012 Крепеж для гипсокартона к стене: Какой крепеж нужен для крепления гипсокартона? → Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
