Крыши на беседки фото – чем покрыть на даче, недорогие и красивые варианты с фото, как сделать из дерева и металлочерепицы, монтаж материала

Рекомендуем применять такой вариант только в крайних случаях, для беседок все-таки предпочтительны другие конструктивные решения. Укладывать мягкую кровлю на крышу беседки в этом случае так же не стоит, лучше отказаться от покрытий из мелкоштучных элементов.

Беседки с двухскатной крышей

Наиболее распространенное решение. Этапы постройки не на много сложней односкатной кровли, а внешний вид существенно улучшен. Существует несколько вариантов монтажа стропильной системы:

• С наслонными стропилами, опирающимися на коньковый брус и стены. Такой вариант более прост в монтаже, но требует установки конькового бруса, что может несколько испортить внешний вид изнутри беседки, если не предполагается обшивка потолка.
• Висячие стропила не требуют установки конькового бруса. Проще всего по готовому шаблону собрать готовые фермы из стропильных ног, соединенных поперечным ригелем. Монтировать конструкцию несложно, так как вес сухо древесины будет незначительным.

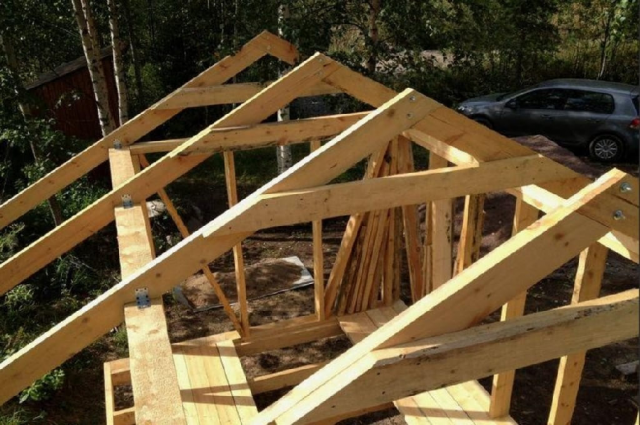

Фото: Двускатная крыша беседки

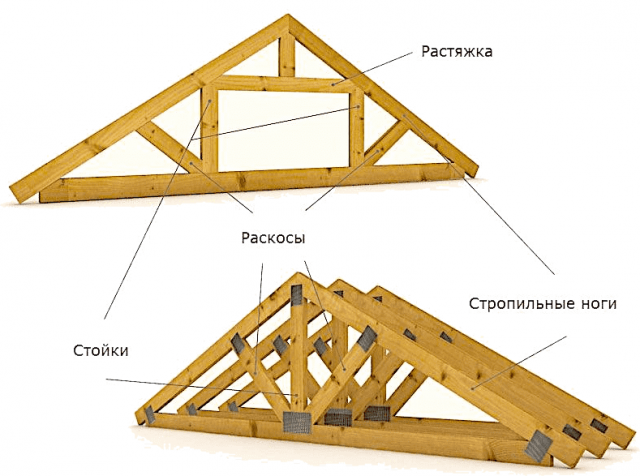

Стропильные фермы соединяют между собой обрешеткой, на которую крепится кровельное покрытие.

Четырехскатная крыша беседки

Сделать четырехскатную крышу для беседки можно несколькими способами. При этом конструкция будет отличаться внешним видом. Наиболее распространены следующие варианты:

• Шатровая крыша, представляющая собой пирамиду. Используют на беседках квадратной формы, например, 2 х 2, 4 х 4 м или других размеров. Стропильные балки выводят на углы постройки и соединяют в верхней точке кровли. Обрешетка шатровой крыши устанавливается с шагом, определенным производителем кровельного покрытия.
• Беседка с вальмой крышей будет смотреться только в случае прямоугольного профиля сооружения. В этом случае скаты по длинным сторонам будут иметь форму трапеции, а по коротким — треугольную. Чаще всего реализуют схему с установкой стропильного бруса, на который опирают наслонные стропила по большой стороне, и как на шатровой конструкции по малой.

Четырехскатная крыша

Учитывая значительный уклон скатов, кровлю можно крыть любыми материалами.

Беседка с крышей из поликарбоната

Такие кровельные конструкции позволяют улучшить освещенность беседки, создать ощущение невесомости. Выбрать поликарбонат можно как для деревянных, так и металлических построек. При этом стоит выбирать материал с максимальной плотностью и толщиной, такие листы обладают большей прочностью, следовательно, прослужат дольше при круглогодичной эксплуатации. Единственное ограничение — не следует останавливаться на этом материале для беседок с барбекю. Из соображений пожарной безопасности для таких сооружений выбрать кровлю из негорючих материалов.

Беседка с поликарбонатной крышей может быть реализована с различной конструкцией стропильной системы. Это и двух-, и многоскатные кровли. Но наибольшее распространение получили арочные крыши. Поликарбонат довольно легко гнется, поэтому реализовать такую задумку будет несложно

Какой бы тип крыши вы бы не выбрали, помните, что монтаж связан с выполнением работ на высоте. Если сомневаетесь в умении работать в таких условиях, лучше доверьте решение задачи специалистам.

плоские варианты из поликарбоната, двухскатная и четырехскатная конструкция, беседки с вальмовой крышей

На даче или в частном доме, вне зависимости от формы и размера участка, обязательно должна присутствовать уютная беседка, ведь именно в ней хозяева встречают своих друзей и отдыхают в теплые вечера. А днем в ней можно спрятаться от зноя и жары, именно поэтому обустройству кровли для беседки следует уделить особое внимание.

Особенности

Именно на крышу в первую очередь обращают внимание, поэтому все ее технические особенности нуждаются в особо детальной проработке еще на этапе планирования работ.

Как правило, схему кровли составляют отдельно от чертежа самой беседки, это связано с тем, что крыша испытывает колоссальные ветровые нагрузки, а также подвергается неблагоприятному воздействию солнечных лучей, осадков и перепадов температур.

Если все эти факторы соотнести друг с другом и подобрать оптимальный вариант, то можно получить крышу, которая будет не только эстетичной, но и функциональной.

Очень важно определиться с формой кровли и материалами, из которых она будет изготовлена, поскольку от покрытия зависит вес конструкции и устойчивость самой беседки.

Принципиальное значение имеет угол наклона ската – если он будет чрезмерно большим, то основная несущая конструкция будет нуждаться в дополнительном усилении, в противном случае кровля может попросту опрокинуться во время сильного ветра, а если угол будет слишком маленьким, то на ней будет задерживаться снег и дождевая вода, а это самым неблагоприятным образом скажется на физико-технических характеристиках материала.

Имейте в виду, что если неподалеку от участка располагается водоем, то он будет формировать дополнительный приток влаги, поэтому беседку в обязательном порядке нужно будет покрыть водоотталкивающими составами.

Довольно часто собственники дач устанавливают внутри беседки грили, мангалы и барбекю, это может вызвать потенциально пожароопасную ситуацию. Чтобы не произошло трагедии, следует обработать крышу с внутренней стороны интумесцентными красками, которые в случае возгорания вспучиваются и образуют защитную пленку, которая препятствует распространению огня. Это довольно дорогое покрытие, поэтому в условиях ограниченного бюджета можно использовать огнестойкие пропитки и обмазки, которые в условиях повышенных температур начинают выделять специальные пожаростойкие вещества.

Виды

Существует большое количество самых разных вариантов крыш, они могут быть одно-. двух-, четырех- и даже шестискатными, а также башенными и купольными, одно- и двухъярусными.

Остановимся подробнее на кровле разных типов.

Односкатная крыша

Двускатная крыша

Еще одним популярным обустройства кровли квадратных и прямоугольных беседок являются двускатные конструкции. Для их установки применяют наклонные или висячие стропила, они крепятся по одному на каждом из четырех углов и соединяются между собой, а также фиксируются на обвязочный брус. Угол наклона конструкции во многом определяется типом используемого материала.

Такие крыши имеют один, но довольно весомый минус – они существенно сокращают угол обзора местности, впрочем, степень уединенности при этом, напротив, возрастает.

Полукруглые крыши

Варианты оптимальны для беседок с прямыми углами. Стропила при устройстве такой кровли выполняются из металла и соединяются при помощи сварки.

Шатровая конструкция

С технической точки зрения, подобные крыши, по своей сути, являются четырехскатными, однако каждый из них выполняется в форме треугольника.

Подобная крыша нередко покрывает восьмигранную беседку, обычно она включает 4 внешних излома и 4 ребра

Круглая крыша

Кровля смотрится очень стильно и эстетично – конструкция при этом может выглядеть как конус либо в виде шлема – первый вариант подходит для строений с большим углом наклона, а второй – с небольшим.

Вальмовая крыша

Такое покрытие состоит из четырех скатов, при этом два из них изготавливаются в форме треугольников, а два – в виде трапеции.

Для монтажа укладывают наклонные и накосные стропила, они отлично выдерживают ветровую и снеговую нагрузку.

Материалы

Выбирая материал для обустройства кровли беседки, необходимо принимать во внимание климатические особенности региона. Полная информация на эту тему содержится в действующих СНиПах, но если говорить кратко, то, к примеру, если вы проживаете в жарких регионах, то крыша обязательно должна быть огнестойкой, а если в северном – то материалы должны быть подобраны таким образом, чтобы выдерживать давление снега.

В целом различают два типа покрытий:

• жесткие материалы – к ним относится черепица, а также шифер, стекловолокно на основе целлюлозы и композитные полимерные материалы;
• мягкий тип – мягкий поликарбонат, битумная черепица и, конечно же, рубероид.

В последние годы наибольшее распространение в центральной части России получил поликарбонат, который считается «родственником» пластика, он обладает всеми качествами, которые должны быть присущи надежной и эффективной кровле:

• может укладываться на крыши любых форм от односкатных до шестигранных;
• обладает звукопоглощением, то есть не шумит во время дождя и даже града, и это его основное отличие от металлочерепицы или профлиста;
• имеет малый вес, поэтому его легко транспортировать и монтировать;
• выдерживает перепады температур;
• не деформируется под воздействием прямого солнечного света;
• не пропускает свет и жар от ультрафиолетового излучения;
• отличается эстетичный внешним видом;
• представлен в магазинах в широком разнообразии оттенков и фактур.

Очень важно, что покрытие из карбоната не требует особого ухода – в случае загрязнения его можно просто протереть влажной тряпкой.

Недостаток только один – такой материал нельзя использовать в беседках, где размещается мангал или гриль, поскольку при контакте с огнем он начинает выделять едкий дым.

Ондулин – еще один современный материал, который отличается привлекательным внешним видом, а также повышенной прочностью, защитными характеристиками и долгим сроком службы.

Этот материал прост в монтаже, поэтому справиться с работами может даже мастер без опыта кровельных работ, да и инструменты потребуются самые обычные – пила, молоток да крепежные элементы.

Для габаритных беседок стоит отдать предпочтение черепице. Это довольно дорогостоящее покрытие, однако прослужит такая крыша не одно десятилетие, ее единственным недостатком можно назвать необходимость периодически очищать покрытие ото мха, в противном случае она довольно быстро станет напоминать лужайку, а это приводит к разрушению материала.

Деревянные дощечки из пихты, кедра, ясеня и других сортов древесины используют для обустройства экокрыш. Такие материалы еще называют гонг, он тонкий (не более 2 см), но долговечный и очень красивый, но стоимость его настолько высока, что многие отказываются от идеи обустройства таких покрытий и ищут альтернативные, менее затратные варианты.

Металл также часто используют в беседках, его основное достоинство заключается в хорошей сочетаемости с любыми строительными материалами, а если такая кровля дополнена элементами ковки, то беседка может стать настоящим произведением искусства. Металлы, обработанные специальными лаками, проявляют стойкость к коррозии, они имеют длительный срок использования и выдерживают большие нагрузки.

Такая конструкция оптимальна для прямых крыш из двух и более скатов. Минус – невысокое шумопоглощение и сложность монтажных работ.

Довольно необычным, но стильным материалом для обустройства кровли является камыш. Впрочем, этот тип покрытия никак нельзя назвать современным – ведь он использовался еще несколько сотен лет назад. Это очень привлекательная крыша, в то же время требующая постоянного ухода и обработки огнестойкими материалами и фунгицидными составами. Камышовые маты стоят довольно дорого, но они того стоят. Ни одна другая кровля не сравнится с ними по шумопоглощению и теплоизоляции – в вашей беседке всегда будет тепло и тихо в любую погоду.

Аналогичного эффекта можно добиться от соломенной крыши, единственное отличие и преимущество соломы заключается в отсутствии регулярной обработки спецсоставами – достаточно пропитать материал один раз еще на этапе подготовительных работ.

Советы и рекомендации

При всей кажущейся простоте сооружения беседки отнестись к обустройству крыши следует со всей серьезностью, в противном случае вы рискуете «потерять» покрытие уже во время первого сильного ветра. Впрочем, если крыша будет протекать во время дождя – это тоже не добавит комфорта отдыху.

Прежде чем приступать к работам, следует составить чертежи будущей крыши, на основании которых можно вычислить количество необходимых стройматериалов и определить потенциальную нагрузку на опорные элементы.

Во время составления расчетов следует отталкиваться от общего веса системы стропил, вес кровельного пирога, снеговую и ветровую нагрузку в регионе. Если вы планируете устанавливать на крыше беседки антенну или вентиляционное оборудование, то следует считать и их массу тоже.

На выбор основы для кровли оказывает влияние и способ ее крепления, к примеру, для рулонных материалов нужна сплошная опора, поэтому для них стоит оборудовать дощатый настил или хотя бы обрешетку с небольшим шагом.

Очень важно правильно спланировать угол наклона, от него зависят особенности стропильной конструкции и выбор подходящего материала. Некоторые материалы не подходят для крыш с сильным наклоном и наоборот.

Как видите, на эффективность крыши оказывают воздействие самые различные факторы, поэтому продумать и расписать все следует еще до начала строительных работ.

Красивые примеры

Беседка – это не просто место, где можно скрыться от палящего солнца. Если подойти к ее обустройству со всей серьезностью, то она станет отличным местом для теплых встреч с друзьями и настоящим украшением садового дизайна.

Самым простым вариантом считается простая плоская крыша. Она может изготавливаться из самых различных материалов.

Более изысканно смотрится дизайн двускатной кровли.

Шатровая крыша выглядит очень эффектно, по сути, это та же четырехскатная конструкция, но все ее элементы оформлены в виде треугольников, отчего сооружение приобретает более величественный и слегка готический вид.

Вальмовая крыша – еще один вариант четырехскатной кровли, это очень стильная и оригинальная идея, которая подходит для больших беседок.

Круглая или овальная крыша беседки смотрится очень эффектно и дорого, как будто намекая. что ее владельцы – люди с высоким достатком и безупречным вкусом.

Внешний вид беседки во многом зависит от материала, из которого изготовлена крыша.

В последние годы большой популярностью пользуется поликарбонат, который пропускает солнечный свет, но задерживает жар и шум. Этот вариант прозрачной конструкции очень популярен в загородных домах.

Металл – это вечная классика, а если конструкция из металлопрофиля дополнена коваными элементами, то такая беседка не оставит никого равнодушным.

Считается, что крыша из металлочерепицы – это пережиток, однако современные технологии делают такое покрытие довольно привлекательным.

Дешевым, но уютным покрытием является рубероид, при должной фантазии такая крыша может выглядеть очень красиво.

Ну и, конечно, кровли из соломы и камыша – это всегда свежо, стильно, экзотично! Такая беседка станет настоящим украшением летнего участка.

О том, как сделать крышу на беседке своими руками, смотрите в следующем видео.

Беседки с двускатной крышей: фото различных вариантов

Классическая двускатная крыша у беседки выглядит весьма интересно, а её возведение не требует каких-то профессиональных умений и знаний. Именно поэтому многие дачники в поисках беседки обращают внимание на данный вариант для своего участка.

Идея для дачи

В предложенной публикации мы собрали самые интересные двускатные беседки со всех уголков российского и зарубежного интернета.

Надеемся, что хотя бы одна из предложенных построек вызовет у читателя восхищение, и вы захотите воплотить её у себя на даче.

В первую очередь мы рассмотрим беседки из различных материалов, а затем остановимся на кровле для двускатных крыш. Про строительство мы поговорим в самом в конце.

Идеи беседок из разного материала

Из дерева (брус, бревно, доски)

Издавна повелось строить беседки из древесины. Это дешёвый и удобный для монтажа материал, который может позволить себе практически любой дачный житель, имеющий хоть какой-то доход.

В качестве каркаса используется брус, брёвна или доски.

Для стропильной системы подойдёт как прямоугольный брус (например, 150 на 50 мм), так и стандартная обрезная доска. Для мауэрлата в большинстве случаев используют тот же материал, что и для нижней обвязки.

На берегу водоёма

Из металла (профильная труба, кованая сталь)

Если мы говорим про профильную трубу, тогда в качестве крыши строится удерживающая система с подкосами и прогонами (называется она ферма). Крыша из металла в любом случае обойдётся дороже, чем из дерева, поэтому сразу это учитывайте при выборе беседки.

Для кованых конструкций двускатный вариант используется редко. Обычно изготавливают дугообразную кровлю из поликарбоната либо переходят на четырёхскатный вальмовый вариант с металлочерепицей.

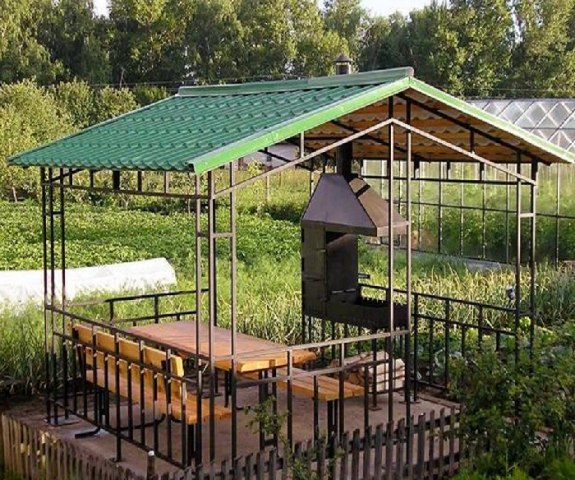

С мангалом

Варианты кровли для «двускатки»

Профнастил, металлочерепица

Экономный и надежный материал. Наиболее прост в монтаже среди всех представленных. Подавляющее большинство дачных построек используют в строительстве именно профилированные листы и металлочерепицу.

Металлочерепица

Этот материал можно применять для возведения крыши (особенно хорошо он подходит для односкатных и двускатных), а также для обшивки стен. Если вы хотите сэкономить на своей беседке, но не потерять в надежности, тогда именно профлист будет вашим выбором.

Профнастил

Ондулин

Еврошифер прекрасно подойдёт для представленной формы крыши. Он имеет сравнительно недорогую стоимость, высокий срок эксплуатации, а также удобно кладется на ровную поверхность.

Стандартные размеры 2 на 0,95 метра позволяют укладывать данную кровлю на скаты практически без остатка. Ещё одним плюсом можно назвать мягкость материала — капли дождя не будут так сильно шуметь, как в случае профнастила.

Мягкая черепица

Стоимость мягкой черепицы выше остальных материалов. Однако, её можно купить именно в том количестве, которое нужно для обшивки крыши. Это возможно благодаря маленькому стандартному размеру листов — 1 на 0,33 мм.

Её очень часто применяют для строительства беседок, в последний год она стала прямо трендом. Видимо, строители поняли, что переплатить некоторую сумму целесообразно за такой надежный и красивый материал.

Строительство

Возведение двускатной крыши рассматривается отдельно. Связано это с тем, что мы уже рассказывали про двускатную и четырёхскатную, поэтому было принято решение про два ската также написать обзор.

Общая статья про строительство крыши для беседки раскрывает часть вопросов. В частности, вы там найдёте чертежи и проекты готовых стропильных систем.

Односкатная

Двускатная

Шатровая

Если же вы хотите рассмотреть каждый вариант более глубже, тогда вам следует перейти по представленным ниже строительным инструкциям для крыш:

Как сделать крышу беседки своими руками, чертеж, материалы. Фото, видео, цена

Любой хозяин приусадебного участка, постарается сделать так чтобы, все его пространство было максимально приспособлено для отдыха. Беседка – это строение где можно воплотить самые разнообразные идеи. Можно сделать крышу беседки своими руками и расположить конструкцию в любом месте участка. Фундамент не является обязательным элементом. Покрытие для крыши может быть любое, да и площадь самого строения ничем не ограничена.

Содержание:

Схема 1 – Схематическое устройство двускатной крыши

• 1 – стропила;
• 2 – мауэрлат;
• 3 – обрешетка;
• 4 – настил, шифер (металлочерепица).

Как построить беседку соответствующую общей стилистике и дизайну строений на участке?

Самый простой путь это выдержать стиль главной постройки – дома, накрыть крышу беседки тем же материалом, которым накрыт дом.

Беседки разделяют по сезонам: на круглогодичные и весенне-осеннего использования.

В первом случае вам понадобятся съемные панели из поликарбоната или стекла.

При выборе покрытия из железа или любого другого листового материала, беседку лучше расположить вдали от дома, поскольку в летний период шум дождя будет мешать вашему сну, если вы решили сэкономить на шумоизоляционном слое.

Крыша – главная, выделяющаяся деталь беседки, на которую всегда обращают внимание и именно ее конструктивные особенности нуждаются в тщательной проработке. Чертеж крыши, как отдельного элемента, обычно выполняют отдельно от чертежа всей беседки. Это объясняется тем, что она испытывает не только ветровые нагрузки, но и подвержена влиянию ультрафиолета, снега, дождя и резких температурных колебаний. Соответственно нужно детально соотнести все эти факторы между собой и выбрать оптимальный вариант устройства, который бы удовлетворил не только эстетическое восприятие, но и не был конструктивно емким. Ведь и тяжесть крыши будет дополнительным испытанием для всей конструкции. После окончательного утверждения чертежа, возникает вопрос выбора материала. От того чем покрыть крышу зависит ее конечный вес.

ВАЖНО! Угол наклона ската или всей крыши также имеет огромное значение. Если он будет слишком большим, несущую конструкцию следует дополнительно укрепить, потому что есть вероятность опрокидывания крыши во время сильного ветра, если малым – влага и снег задерживаются на кровле, негативно влияя на ее покрытие.

Наличие вблизи водоема, всегда создает дополнительный приток влаги, и в этом случае всю беседку покрывают грунтовкой, водоотталкивающими смесями, и затем специальными лаками.

Очень часто владелец беседки хочет установить в ней печь, мангал или же иные приборы с наличием открытого огня. Как сделать так чтобы не было пожара? Изнутри, часть беседки, которая находится в непосредственном контакте или близости от огня, обрабатывается интумесцентными тонкослойными красками. Они образуют защитную пленку, вспучиваясь при возгорании, и тем самым препятствуя его распространению. Более дешевым способом – это применение огнестойких обмазок, и пропиточных составов, содержащих специальные элементы, которые при нагревании выделяют огнеупорные вещества.

Ниже на фото, представлены наиболее распространенные виды крыш.

Схема 2 – Беседка открытого типа с шатровой крышей

Кровля для беседки

В строениях на земельных участках, на даче, пригородных домах и коттеджах часто применяются самые различные материалы. Металл уникален тем, что очень хорошо сочетается с любыми современными строительными и художественно-оформительскими материалами. Нередки случаи, когда отдельные элементы построек выполняются исключительно в металле.

Художественная ковка прекрасно дополняет любой конструктивный элемент вашей беседки. Большим плюсом есть то, что металл после отжига, обработанный лаками, долговечен, не подвержен коррозии и способен нести большие нагрузки, воплощая не только дизайнерские идеи, но и удовлетворяя строительные потребности.

Фото 1 – Открытая беседка с шестискатной крышей

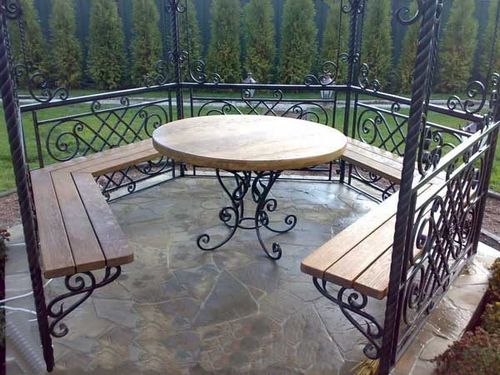

Фото 2 – Металлическая ковка великолепно вписывается в любой ландшафтный пейзаж

Материал для крыши беседки

Его выбор во многом определяет ваши действия по выбору формы крыши для беседки.

Дерево отлично сочетается с металлом и любыми его вариациями. Поэтому пара — деревянная беседка плюс металлочерепица, в последнее время наиболее распространенный вариант.

Люди, стремящие к роскоши, могут позволить себе крышу из дерева, или гонта, который представляет собой колотые или пиленные вдоль волокон дощечки специального размера.

Фото 3 – Готовая кровля

Шатровая крыша будет отлично смотреться в исполнении поликарбонатом. Этот прозрачный материал прочно занял свою нишу на рынке кровельных материалов. Основным его достоинством является высокий коэффициент светопропускания. С поликарбонатной купольной крышей вам не придется ломать голову над процессом ее монтажа, поскольку она представляет собой обычный колпак. Он очень легок, гибок, прочен, не подвержен тепловому расширению, и монтируется на основание любой конфигурации. Чаще всего его используют при строительстве беседок с круглой крышей.

ВАЖНО! Крыша из профнастила подойдет тем, кто хочет иметь прямую крышу, состоящую из двух и более скатов. Профнастил имеет огромную гамму цветов, хорошо монтируется и относительно дешево стоит. При установке нужно проследить за тем, чтобы на крыше, в стыках не осталась стружка от саморезов. Иначе при попадании первой влаги она ржавеет и вызывает повреждение защитного покрытия.

Камыш для кровли используется много сотен лет. Крыша из камыша довольна дорога, поскольку нуждается в предварительной и окончательной обработке антисептиками и огнезащитными составами. Но в тоже время, такая кровля не имеет аналогов по тепло- и шумоизоляции. В любой дождь и при любой температуре в вашей беседке будет тепло и тихо.

Фото 4 – Камышовая кровля

Того же эффекта мы достигаем в случае с соломенной крышей. Единственное отличие состоит в том, что солома не нуждается в такой тщательной предварительной обработке как камыш.

ВАЖНО! Пластик на крышу подойдет тем, кто решил строить беседку исключительно своими руками. Многообразие его типов, в последнее время поистине безгранично, а простота монтажа доступна тем, у кого есть минимальный набор инструментов.

Если вы остановили свой выбор на беседке с шатровой крышей, то в этом случае ваш выбор ограничивает только материал. Трудно будет лишь с профнастилом, а вот пластик подойдет как нельзя лучше.

Кровля из ондулина, в наши дни, самый приемлемый вариант с точки зрения цена/качество. Легок в монтаже, пестрит богатством оттенков, но имеет невысокий срок службы – обычно не более 20 лет.

Односкатная крыша для беседки

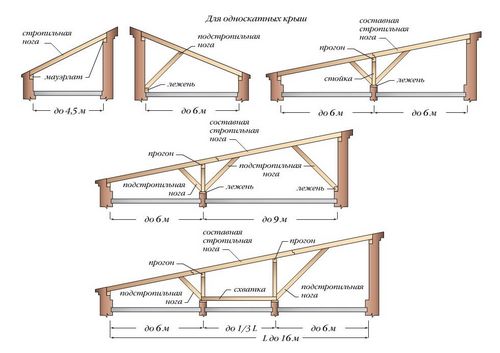

Схема 3 — Варианты монтажа односкатной крыши при различной длине основания

В просторечии – односкатка. Это самый экономичный вариант, наименее подвержен ветровой нагрузке. Односкатная крыша получила свое распространение в начале двадцатого века, поскольку увеличивала срок службы всей несущей конструкции.

С односкатной крышей вашей садовой беседке не грозят никакие погодные катаклизмы. Чертеж вы можете составить сами, прибегая, в качестве источника информации к интернету.

Двускатная крыша для беседки

Такой типа крыши присущ беседкам с прямыми углами. В составе строительного узла находятся четыре стропила, по одному с каждой стороны, которые соединяются горизонтальной поперечиной. Стропила связываются между собой рейками и крепятся к обвязочному брусу. Угол наклона в этом случае, зависит от выбранного материала.

Формаможет быть различна:

• плоская;
• квадратная;
• прямоугольная;
• двух или трехъярусная.

Рисунок 1 — Зависимость углов наклона двухскатной крыши от материала кровли

Четырехскатная крыша для беседки

Схема 4 — Схема монтажа стропильной системы четырехскатной крыши

На схеме вы видите каркас четырехскатной крыши. В общем случае ее конструкция обвязки аналогична обвязке двухскатной. Отличия состоят только в монтаже стропильной системы. При ее возведении нужно учитывать ветровую, снеговую нагрузки, собственный вес и угол наклона каждого ската. Запас прочности выбирается не менее чем 1,5 с учетом шага стропил.

На схеме показан чертеж четырехскатной крыши

На видео, в доступной форме, показано как сделать такую крышу, не прибегая к помощи строительной организации.

Шестиугольная крыша беседки

Схема 6 — Схема шестиугольной крыши для беседки

Все материалы для кровли условно можно разделить на мягкие и жесткие. Мягкие, в народе получили название рубероид или битумная черепица. Их общее свойство – укладка на жесткую подложку из фанеры или плиты ОСБ. Жесткие кровельные материалы — это, как правило, разновидности шифера, пластика (прозрачного и непрозрачного) и поликарбоната.

Четырехскатную крышу можно покрыть наиболее приемлемым вариантом мягкой кровли или еврошифера, более известным как ондулин.

Как сделать четырехскатную кровлю красивой и максимально легкой? Общие вопросы при выборе и расчете конструкции такие:

• угол ската;
• длина стропил;
• форма узлового соединения в венце крыши;
• тип этого соединения;
• число поперечных балок располагающихся между стропилами;
• углы наклона;
• варианты их крепежа к стропилам.

Очевидно то, что чем больше острый угол в венце крыши, тем меньше снега задерживается в зимний период, но тем больше ее парусность. Строительство островерхой крыши потребует большего расхода материалов. Поэтому обратите внимание на «золотую середину» – 30-40 градусов наклона ската от горизонтальной оси.

Крыша восьмигранной беседки

В конструкции восьмигранной крыши, четыре внешних излома и столько же ребер, которые оформлены коньковыми частями. В этом типе крыши ребра шатровой части упираются в одну точку – венец или вершину, образуя сложный узел.

При монтаже ребер между элементами конька стропильная система образует подобие карманов, которые существенно увеличивают парусность, поэтому для обеспечения должной надежности их увеличивают сплошной обрешеткой. Она вырезается из сухих брусьев шириной 25-35см.

Такая крыша имеет ряд преимуществ:

• не задерживается снег или вода вследствие большого уклона скатов;
• нет необходимости монтировать желоба сточной системы;
• сбор воды происходит прямо в воронку;
• преобладает естественность освещения всей беседки;
• отсутствует наледь.

Баня с беседкой под одной крышей проекты

Фото 5 – Баня с беседкой на одном фундаменте

Хорошо выполненный проект баня-беседка с барбекю – это прекрасный союз уюта и тепла, объединенный под красивой крышей «конверт». Неоспоримы преимущества в ценеданной пары:

• общий фундамент;
• объединение стиля;
• общая отмостка;
• комната отдыха в бане может заменить беседку в холодное время года;
• можно использовать в качестве летней кухни или домика для гостей.

Данный проект является относительно частым при строительстве в условиях ограниченного пространства и дороговизны земельных угодий.

Крытые беседки

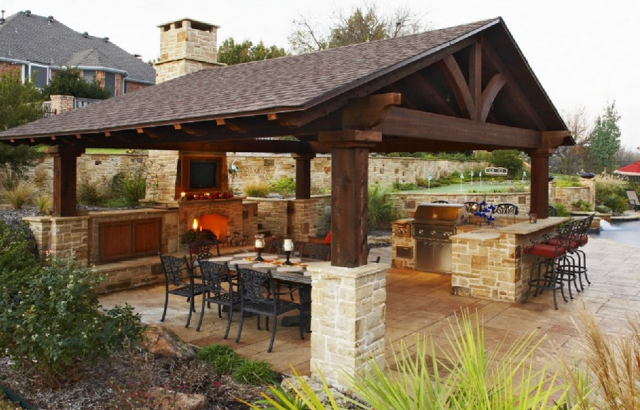

Фото 6 – Крытая беседка

Беседка для дачи является крытым строением. Варианты покрытий кровли варьируются от мягких, таких как битумная черепица, до жестких в виде профнастила, металлочерепицы или досок. В последнее десятилетие химическая промышленность шагнула далеко вперед и в нишу рынка кровельных материалов семимильными шагами ворвался пластик. Одним из его видов является поликарбонат, который может быть прозрачным, полупрозрачным и непрозрачным.

На даче вы вольны применять тот материал, который посчитаете нужным, в зависимости от бюджета строительства и вашего вкуса. Легкая крыша из пластиков, которые хорошо гнутся, не подвергаются температурным модификациям, будет хорошим вариантом для бюджетного, недорого проекта беседки.

В тоже время, чем лучше накрыть всегда посоветует квалифицированный строитель-проектировщик.

Потолок в беседке

Фото 7 – Отделка потолка беседки в восточном стиле

Когда строится беседка, конечно же, учитывают все элементы ее дизайна, и если хозяин решает применить такую важную деталь как внутренняя отделка, то подходить к этому вопросу стоит очень внимательно.

Основные стили отделки беседок:

• классический;
• современный;
• восточный;
• натуральный или природный;
• кантри;
• детский.

От того в каком стиле выполнено само строение зависит и стиль отделки потолка. Кроме того, на него влияет тип беседки: закрытая или открытая. Ведь если потолок взяться расписывать какими-либо красками, то для того чтобы рисунок сохранился, его нужно обрабатывать специальными лаками защищающими краски от перепадов температуры и влаги. Также, следует брать во внимание архитектурную конструкцию крыши. Например, беседки в стиле кантри, как правило, не содержат сложных вариантов отделки, поскольку символизируют простоту и непритязательность уюта.

Один из оригинальных приемов декора – лампочки расположенные в соответствии с особой геометрией. Точечные светильники создают особую атмосферу как закрытого, так и открытого помещения.

Наиболее распространенный и в тоже время дешевый вид отделки – вагонка. Она набивается в трех направлениях: по горизонтали, диагонально и вертикально.

Из чего бы вы ни решили возводить беседку на своем участке, какого бы типа и размера она не была, подойдите к вопросу строительства серьезно, просчитайте все до мелочей, ведь вы хотите многие годы проводить в ней время комфортно.

• Беседка своими руками: односкатная, двускатная, квадратные, восьмигранная

  Постройка, возведенная своими силами, будет не только функциональным элемент участка, но и предмет гордости хозяина. На видео вы увидите подробное…

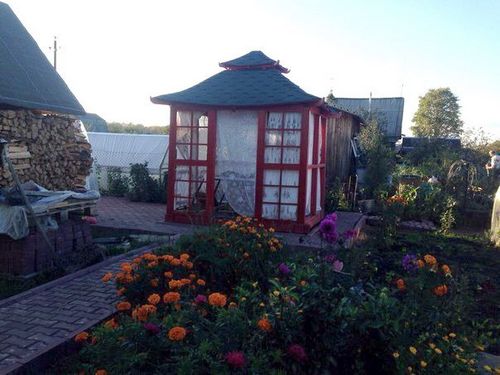

• Беседка в японском стиле своими руками: фото и видео строительства

  Использование восточных объектов в ландшафтном дизайне позволяет сделать дворик или сад оригинальным и необычным. Отлично дополнит любой участок беседка…

• Крыша из профнастила своими руками: фото, схема, чертежи, видео

  Строительство кровли из профнастила считается самым доступным и простым методом обустройства крыш в частном доме. Этот строительный материал легкий,…

обзор конструкций + выбор покрытия

В архитектурном мире хорошо известно: четырехскатная крыша отличается от других видов тем, что придает любому строению или постройке объем, завершенный образ, чувство монументальности. Это то, чего обычно так не хватает беседкам, особенно, если вы не возвышаете их на массивных фундаментах и не строите капитальные стены!

Тогда как обычная односкатная и двускатная крыша выглядят на таких малых архитектурных формах немного скудно, однообразно. А потому, если вы желаете построить действительно то, что будет потом радовать глаз, поверьте: четырехскатная крыша для беседки – идеальный вариант!

Сравните для начала два варианта самых популярных беседок – с двухскатной и четырехскатной крышей:

Для начала посмотрите на такой упрощенный вариант шатровой крыши, которая замечательно подходит для небольших беседок с легким кровельным покрытием:

А для самых маленьких беседок и вовсе такую:

Но, если в вашей местности снега бывает немало и вы переживаете, выдержит ли такая крыша все невзгоды, тогда лучше отдать предпочтение классической шатровой стропильной системе.

Итак, давайте определимся как построить стандартную шатровую крышу на беседке. Отталкиваемся от того, что каркас дома беседки у вас уже готов:

• Шаг 1. Натяните шнур между угловыми стойками и определите центр беседки.
• Шаг 2. Установите прямо в этот центр длинную доску, можно даже сшитую по длине, и закрепите ее любым удобным способом. Сильно натягивать не нужно, это ведь только ориентир.
• Шаг 3. Далее натяните шнуры от верха центра центральной стойки к углам – так вы визуально определите, где будут находиться ваши диагональные стропила.
• Шаг 4. Теперь установите сами стропила, лучше висячие, с приподнятой затяжкой. Для изготовления их возьмите доски 150 на 50 и запаситесь парой шаблонов из брусков 50 на 50 метров и длиной до 2 метров и 25 сантиметров.
• Шаг 5. Переходим к установке второй пары диагональных стропил. При этом вы можете убрать временную стойку, если она мешает, или хотя бы сдвинуть. Главное – не сдвинуть при этом центр, на который опираются все стропила.
• Шаг 6. Далее установите между диагональными стропилами третью и четвертую пару. Проверяйте все время шаблоном правильность разметки и установки.
• Шаг 7. Теперь размечаем и устанавливаем нарожники. С каждой стороны нужно прикрепить доски при помощи коротких брусков.
• Шаг 8. Отметьте на диагональных стропилах длину их выноса, например на 40 сантиметров, и натяните разметочный шнур.
• Шаг 9. Все стропила вам нужно отрезать по разметке, причем отрезать концы стропил вы можете как по вертикали, так и по горизонтали, и даже под прямым углом – как вам захочется и как того будет требовать эстетика.
• Шаг 10. Теперь между парами диагональных стропил произведите закрепление затяжек из досок 150 на 50 миллиметров, и отрежьте все лишнее.
• Шаг 11. Далее установите затяжки между другими стропилами, но расположите их уже выше или ниже установленных. А вот между нарожниками затяжки устанавливать не нужно.
• Шаг 12. Прибейте к концам стропил ветровую доску и накройте крышу листами ОСБ или фанерой, либо установите любую другую обрешетку под мембранную кровлю.
• Шаг 13. Если у вас получились слишком большие пролеты между столбами (например, больше 2 метров), тогда поставьте укосины или соорудите юбку из штакетника, что сегодня достаточно модно.

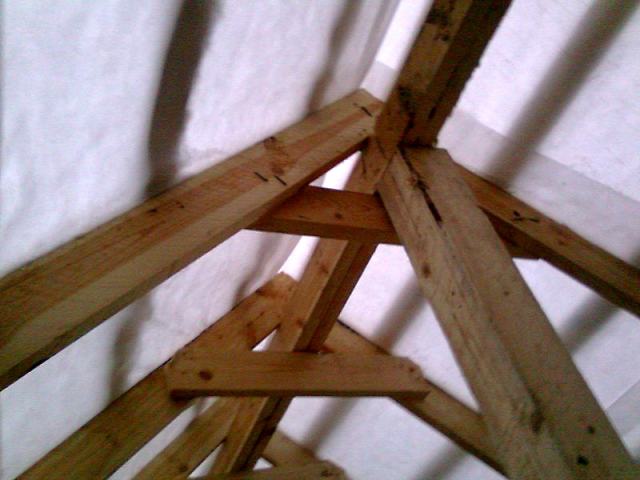

Мы подготовили для вас пошаговую иллюстрацию, как изготовить такие стропильные элементы:

Главное их теперь правильно соединить в коньке крыши, чтобы центр остался прежним и не сдвинулся ни на миллиметр:

Причем саму шатровую крышу вовсе не обязательно делать такой крутой – для малоснежной местности вполне приемлема пологая:

А для прочности и особого декоративного эффекта можете соединить стропила короткими брусками:

Еще один интересный момент: шатровую крышу вы можете строить не только из дерева. Наоборот, металлические стропила прослужат куда дольше и их удобно использовать для тяжелой натуральной черепицы:

К слову, в шатровой крыше конкретно для беседке, к которой не предъявляются столько строгие требования, как к жилому дому, стропила вовсе не обязательно располагать только вертикально:

Оригинально, не правда ли? И самому кровельному покрытию на таких стропилах хорошо держаться, ведь они оказываются поперечными ему. Все гениальное – просто!

Вот замечательный видео-мастер-класс, как правильно строить шатровую крышу для беседки:

Шатровая кровля ко всему еще может быть шпилеобразной, когда ее треугольные формы соединяются в одной точке под острым углом. Такая крыша необходима, если предусмотрено строительство башенок. Но само по себе это – достаточно яркое архитектурное решение!

Стоит ли говорить, что такие крыши идеальны для обильных снегопадов, из них на них просто не задерживается. И даже самая простая и незатейливая беседка под ними выглядит потрясающе, но готовьтесь к дополнительным затратам на стропильную систему и кровельное покрытие.

Более сложное форма шатровой крыши – это китайская. По сути, у такой крыши тоже только четыре ската, но при этом углы загнуты вверх, из-за чего строить такую беседку намного сложнее. Зато сама по себе она в любом саду – настоящий архитектурный шедевр.

Края такой крыши эффектно приподняты, что придает беседке особой изящности в восточном стиле. Чтобы построить такую беседку, вам понадобятся не стандартные стропила, а стоечно-балочная конструкция. Вам будет интересно узнать, что такая система в Китае и Японии – основная. Ведь она призвана, прежде всего, выдерживать сейсмические активности этих местностей. Но это не значит, что вы должны строить такую беседку исключительно по строгим правилам, тем более, что речь не идет о жилом доме.

Из кровельного покрытия лучше применить натуральную черепицу, причем в форме цилиндра. И самыми и крупными получатся карнизы. Почему черепица только такой формы? Дело в том, что только такую черепицу вы сможете закреплять на угловых стыков. Если же захотите придать китайский колорит такой кровле, можете дополнительно использовать еще специальные профили фигурки с восточными изображениями. По такому же принципу строится и конек такой крыши, или заменяется специальными восточными элементами (их можно приобрести в любом магазине), которые идут с керамическими зажимами.

В итоге у вас получится такая себе рогатая конструкция – это как раз самая яркая отличительная черта крыши в восточном стиле. Ваша главная задача – распределить немалый вес таких карнизов и общую массу крыши, чтобы беседка получилось устойчивой:

Поэтому переходим к практике. Нарисуйте на листе бумаги будущую конфигурацию крыши беседки. Для ее изготовления вам понадобятся доски и фанеры:

• Шаг 1. Выставьте вертикальную опору и проверьте ее уровнем. Ее длина должна быть равна ширине стропильной конструкции, сама же опора – располагаться строго по центру.
• Шаг 2. Закрепите опору и прикрепите к ней еще одну доску так, чтобы ее конец оказался на середине опорного бруса и как раз касался верхней точки.
• Шаг 3. Снова берем еще одну доску и соединяем середину предыдущей балки и крайней точки опорного бруса. Технология достаточно проста на самом деле.
• Шаг 4. По таким же принципам установите все остальные стропильные фермы. Важно, чтобы просвет между стропильными фермами оказался от 50 до 70 сантиметров.
• Шаг 5. Теперь произведите монтаж фанеры и сделайте на ней резы на три четверти толщины, чтобы листы прилегали более плотно.

Еще проще вам будет установить на такую крышу современную гибкую битумную черепицу, что тоже будет выглядеть достаточно изысканно.

Согласно строительным нормам, на вальмовых крышах нужно устанавливать стропила, которые направлены к углам стен. Вот эти стропильные ноги и называются диагональными, или накосными. Диагональные стропила сами по себе длиннее, чем обычные, и на них еще набивается укороченные стропила, которые называются нарожниками.

Именно накосные стропила несут нагрузку в полтора раза больше, чем обычные. Поэтому длина диагональных стропил всегда больше длины досок, причем такие стропила еще и делает еще спаренными.

Именно спаривание накосных стропильных ног решает такие задачи, как способность нести увеличенную нагрузку, возможность использования длинной не разрезанной балки и применение деталей уже определенного размера. Причем сдвоенные стропила при этом еще и позволяют применять для их устройства те же доски, что и для обычных стропил. Другими словами, доски одной высоты для изготовления стропил упрощают конструктивные решения узлов крыши. Что строительства беседки важно, если вы взялись за все это самостоятельно!

Вот вариант самой простой вальмовой крыши, с незатейливой, но прочной стропильной системой, с которой справится любой человек без какого-либо предыдущего опыта строительства:

Как вы наверняка заметили по пошаговым фотографиям, боковые стропильные ноги затянуты между собой ригелями – для особой прочности и надежности. К таким затяжкам вам будет удобно приделать внутренние светильники для беседки или украсить их какими-то модными стильными элементами.

По этой же схеме получается достаточно прочная и надежная вальмовая крыша и для больших размеров беседки:

Очень необычно и оригинально на беседке выглядит даже самая простая вальмовая крыша, но со скругленными углами:

Но учитывайте, что чем большую крышу вам нужно построить на беседке, тем больше в ней будет стропил и тем сложнее будет ее структура. Например, вот стандартный и проверенный вариант, который вы даже можете взять в качестве чертежа:

Но иногда приходится прибегать и к более сложным вариантам:

Посмотрите, как шикарно выглядит самая стандартная вальмовая крыша на застекленной беседке – это настоящий маленький домик!

Подбирая в процессе проектирования длину конька (что возможно только у четырехскатной крыши), вы полностью меняете внешний вид крыши и ее дизайн. Вот пример короткого конька, который делает крышу кажущейся более массивной, солидной:

Еще одно интересное видео постройки таких беседок, где отлично показан каждый шаг:

Если вы хотите построить красивую и надежную датскую крышу, по-другому называемую полувальмовой, используйте такую технологию:

В принципе, для беседки с четырехскатной крышей любого вида подходят практически все кровельные материалы, но эффектнее всего смотрится мягкая кровля и современная черепица.

Мягкая кровля: стильно и эффектно

По сути, битумная черепица – это гибкие пластины из стеклохолста или из техностекловолокна, которое специально пропитывают модифицированным битумом. Сверху на них направляют или накатывают минеральную цветную посыпку – гранулят. А снизу покрывает самоклеющимся бетоном. У такого покрытия огромный выбор цветовой гаммы, и при помощи нее легко добиться нужного эстетического эффекта.

На четырехскатной крыше гибкая черепица смотрится даже лучше, чем на двускатной. Единственный минус для монтажа состоит в том, что здесь необходима сплошная обрешетка, ведь т.к. черепица – гибкая, ей нужна основа. Поэтому монтаж самой четырехскатной крыши для вас окажется немного более сложным, чем если бы вы предпочли другое покрытие.

Как вы понимаете, такой листовой материал удобно нарезать на разные формы. А поэтому кровля, покрытая им, получается самых невообразимого дизайна и оттенков. Причем современные производители даже предлагают целые коллекции, выполненные в разных исторических или архитектурных стилях. Благодаря цветной посыпке, такой кровле можно придать любой оттенок, подчеркнув благородство или, наоборот, современность. Вот самая популярная нарезка:

Вот какая обрешетка вам понадобится для покрытия крыши современной битумной черепицей:

А как все это воплотить в жизнь, вам поможет наш подробный мастер-класс:

Битумная черепица легко выдерживает постоянные перепады температур в российских широтах, ее не любит грибок и плесень, и служат она от 20 до 50 лет.

Единственные ее досадные минусы  – это неприятный запах и выделяющиеся вредные вещества при жаре, способность такой черепицы плавится в особо жестких условиях, и гранулы, которые иногда отрываются входящими кусками льда и повреждают водостоки. Ну, если учитывать доступность по цене такого кровельного покрытия, этот вариант имеет право на жизнь, несмотря на все свои недостатки.

Черепица: для самых красивых беседок

Несмотря на всю свою историю, керамическая черепица до сих пор считается элитным видом кровельного покрытия. Причем сегодня ей он насчитывает целых 14 видов! Представляете, насколько огромен у вас выбор дизайна и архитектурных стилей?

Современная керамическая черепица сегодня выпускаются плоская, базовая, и формы нунк-мунн. А вот цементно-песчаная обычно только в виде двойной римской и S-образной. Подбирая конкретную форму черепицы для четырехскатной кровли, руководствуетесь таким принципом: чем сложнее архитектура крыши, тем лучше сама крыша будет смотреться с древней формой черепицы. Это бобровый хвост, римская, S-образная и им подобные. Выбор радует глаз!

Единственный недостаток черепицы для кровли беседки – это большой вес, 50-60 кг на квадратный метр, для чего нужна надежная стропильная система. Также черепица обойдется немного дороже других материалов, а в процессе монтажа окажется достаточно хрупкой. Зато сама четыерхскатная кровля беседки с таким покрытием выглядит невероятно красиво, и служит до 60-80 лет!

Но, учитывая, четырехскатная кровля сама по себе – сложная, но стабильная конструкция, которая равномерно передает нагрузку на фундамент беседки, керамическая черепица для нее подходит просто идеально. Подобна ей также цементно-песчаная черепица, которая немного легче – всего 40 кг на кв.метр, но служит тоже долго.

Посмотрите, насколько прост сам процесс:

А вот современная полимерпесчаная черепица еще и устойчива к перепадам температур, ультрафиолету и долго сохраняет свой красивый цвет. Весит она уже намного меньше – всего 20-25 кг на квадратный метр.

Напоследок дадим вам хороший совет: чем мельче будут детали кровельного покрытия, тем они эффектнее будут смотреться на самой крыше беседки!

Наглядный пример строительства беседки 6х4 с вальмовой крышей. Пошаговые фото и видео

Хорошо, когда во дворе есть беседка. Летом она выполняет множество функций. Здесь можно встречать гостей, отдыхать после работы, укрываться от знойного дня или дождливой погоды, проводить вечера с семьей, в беседках любят играть дети. Такое строение будет достойным украшением приусадебного участка, становясь воплощением творческих идей хозяев дома.

Построить беседку с вальмовой кровлей несложно, если имеются навыки работы с электроинструментом и, конечно, желание.

Недостаток опыта возведения таких построек можно легко компенсировать внимательным изучением информации по примерам строительства с наглядным описанием этапов и нюансов процесса.

Содержание статьи:

Как выглядит беседка с вальмовой кровлей?

Конструкции беседок схожи между собой – это малые архитектурные строения квадратной или прямоугольной формы с четырехскатной кровлей. За счет многообразия вариантов применяемых решений, дизайн беседок может быть очень оригинальным.

Глухая стена сзади, полупрозрачная по бокам и открытая наполовину впереди – наиболее практичный вариант каркаса беседки, в котором будет уютно и достаточно светло.

Полуоткрытая беседка, где нижняя часть стен прикрыта глухими панелями, а верхняя полностью открыта, создает ощущение легкости конструкции, но при этом уютна. В ней по полу не гуляет сквозняк и можно спокойно отдыхать, устроившись в мягких креслах.

Вальмовая крыша – это тип четырехскатной конструкции, где хотя бы два ската должны быть треугольной формы, они именуются вальмами. Два других ската могут быть трапецеидальной формы, тогда здесь будет присутствовать конек.

Четырехскатная кровля может быть реализована без применения конька – это шатровое покрытие, которое также относится к крышам вальмового типа, чаще их обустраивают над квадратными беседками.

Определившись с формой и дизайном беседки также необходимо задуматься о кровельном материале – самыми ходовыми вариантами являются гибкая черепица и металлочерепица. В зависимости от выбранного материала будет различаться конструкция основания
– глухой настил из листового материала, например ОСП, или обрешетка из доски.

Как мы делали нашу беседку – шаг за шагом

Рассказ от постоянного читателя сайта Greensector.ru и автора роликов на нашем Youtube-канале Юрия Денисовича (Приморский край)

Когда встал вопрос о строительстве беседки, мы с семьей долго искали подходящую конструкцию. Пересматривали фото в интернете, пробовали рисовать сами. Задача была построить что-то просторное, большое, но при этом не загромоздить двор, скорее украсить, подчеркнуть его. Нашли один вариант – прозрачная конструкция беседки с вальмовой крышей, ее и решили взять за образец.

Каждый пролет решили от столба до столба сделать по 2 метра. В общем, беседка получилась следующих размеров:

• Длина и ширина стен: 6х4 метра;
• Высота от пола до кровли: 2,3 метра;
• Кровля вальмового типа на 4 ската.

1. Устройство фундамента с расширительными швами под беседку

Под беседку отдали часть площади огорода, другого места не нашлось. Жалко было терять черноземный слой при устройстве фундамента, поэтому:

• Под всю площадь строения вырыли котлован;
• Чернозем из котлована переместили на соседние гряды;
• В качестве подушки плиты заложили строительный мусор, который накопился на участке.

Глубина котлована получилась приблизительно 40 сантиметров, где 35 см подсыпка, остальное планировалось под бетон, плюс над землей он должен был выступать еще на 10 см.

По периметру будущего монолита сколотили опалубку (размер 6200Х4200 мм), а из обрезной доски толщиной 2 см и шириной 15 см по всей площади сбили прямоугольные ячейки приблизительно одинакового размера. После заливки и отвердения бетона доски оставили в качестве наполнителя швов.

2. Установка опорных стоек каркаса

На лесопилке заказали брус для стоек сечением 150х150 мм, его на всю беседку достаточно было 10 шт по 2.4 метра, чтобы самостоятельно отторцевать в размер. Брус получили струганный, шлифовали своими силами.

Порядок работ по установке стоек:

• Сначала торцевали ручной циркуляционной пилой, чтоб получилось по 2.3 м, снимали с каждого края приблизительно по 5 см;
• По плите выполнили разметку угловых столбов из расчета длина от края до края стойки 6000 мм, ширина – 4000 мм, точность контролировали замером диагоналей;
• Брус к основанию крепили при помощи оцинкованного уголка с размером полки 100Х100 мм;

• Дополнительно на каждый брус поставили временные распорки;
• По периметру стоек с внешней стороны натянули нить и разметили положение промежуточных столбов, соблюдая шаг 2 метра;
• Установили столбы и на один раз обработали для защиты лазурью марки «OSMO».

Поверх брусьев по периметру уложили обвязку доской 150Х50 мм, чтоб столбы укрепить, да и, вообще, эта доска в последствие стала опорой стропил вальмовой крыши.

3. Монтаж каркаса вальмовой кровли

Четырехскатная крыша для беседки, одна из самых лучших в плане отвода осадков. Она имеет красивый вид и может быть реализована без установки дополнительных стоек для опоры стропил.

Для удобства работ на мауэрлат (обвязочную доску опорных стоек) кинули временный настил, чтобы можно было свободно перемещаться под пространством будущей крыши. В качестве материала для конька и стропил приобрели доску 150Х50 мм. Уклон, на вскидку, брали где-то 30-35 градусов.

Порядок работ сборки каркаса кровли:

• В первую очередь набросали чертеж, получилось, что длина конька должна быть равной 2 м;
• Торцованную коньковую доску закрепили на временные деревянные опоры высотой 1.3 м (между настилом и коньком) саморезами;
• От концов конька на мауэрлат в углы беседки бросили четыре стропила длиной ниже обвязочной доски;
• Стропила внизу подрезали, чтобы плотно ложились на мауэрлат;
• Все крепили при помощи саморезов;
• Лишние части стропил отрезали циркуляркой;
• От конька к обвязочной доске опустили и закрепили все оставшиеся стропила, располагая их с шагом приблизительно 0.6 м.

Плоскость каждого ската контролировали ниткой, чтобы в дальнейшем обшивка не шла волной!

4. Обшивка стропил кровли листами OSB

Сложно было принять решение, чем делать обрешетку доской или плитой OSB, но склонились ко второму варианту, так как лист имеет одну толщину по всей плоскости, что важно для последующей укладки на него битумной черепицы.

Для фиксации OSB толщиной 12мм к стропилам взяли специальный ершенный гвоздь со шляпкой большого диаметра – это проще, чем крутить саморезы шуруповертом.

Порядок монтажа листов ОСП:

• Монтаж обшивки начали с угла снизу, горизонтально укладывая лист заподлицо с нижним краем стропил;
• Края листов стыковали на стропилах, крепя гвоздями с шагом 25 см;
• Закончив первую линию обшивки, двигались выше по такому же принципу. Если размер обрезков позволял, начинали линию, вставляя их.

5. Покрытие вальмовой кровли битумной черепицей

На фото беседки, которую мы взяли за образец, крыша была покрыта битумной черепицей. Она нам очень понравилась. Во-первых, ее «чешуя» имеет разную форму и цветовое исполнение, во-вторых, маленький вес фрагмента черепицы – это серьезный плюс при использовании ее на подвесной крыше.

Фиксацию черепицы к плите OSB решено было осуществлять саморезами с пресшайбой длиной не более 12 мм, чтобы с нижней стороны кровли не были видны острые концы.

Порядок работ крепления листов черепицы:

• Листы мы крепили поочередно на каждом скате кровли, двигаясь снизу вверх;
• Очень важно было соблюдать ровность укладки каждой линии, для чего верхнюю границу примыкания листов отбивали маркировочным шнуром;
• Края свеса плиты OSB перед монтажом черепицы усилили карнизной планкой, линию стыков скатов плоскостей крыши, верхний конек – подкладочным ковром;
• После окончательного покрытия всей плоскости кровли специальными битумными коньками закрыли вальмовые ребра.

6. Изготовление и монтаж декоративных перил

Перила в конструкции беседки, нужны не только в качестве декоративного элемента. Они создают ощущение законченности, уюта и, что самое главное, усиливают каркас для эффективного противостояния ветровым нагрузкам. Они у нас идут по всему периметру в виде законченных модулей для каждого пролета между столбами, за исключением среднего пролета впереди беседки, где вход.

Форма прямоугольников с диагональными крестами внутри – наиболее прочная конструкция, которая исключает возможность опорным столбам терять вертикальное положение при боковых нагрузках. Материалом для изготовления послужила все та же шлифованная доска размером 150Х50 мм. Элементы крепления – саморезы по дереву с потайной шляпкой длиной 100 мм.

Порядок сборки декоративных перил пошагово:

• Мы начали работу с углового пролета, в принципе, разницы нет, откуда начинать;
• Замерили точное расстояние между соседними столбами и отрезали две заготовки в размер;
• Заготовки должны быть точно отрезаны под углом 90 градусов;
• Нижнюю заготовку установили на предварительно вырезанные из отходов подкладные бруски на высоту 50 мм от уровня бетонной плиты;
• Доску прикрутили саморезами к вертикальным стойкам по три самореза на край;
• Отрезали среднюю промежуточную стойку размером 900 мм и прикрутили ее строго посередине нижней заготовки;
• Верхнюю заготовку параллельно нижней зафиксировали над ней саморезами к вертикальным столбам и средней стойке;
• В полученные квадраты потом мы вставляли диагонали, две из которых цельные, а две составные;
• Цельные диагонали для каждого квадрата подгоняли как можно точнее, делая торец диагонали в форме острия с углом 90 градусов;
• После закрепления всех диагоналей пролет перил покрыли защитной лазурью в один слой.

Каждый последующий пролет старались сделать аналогично предыдущему.

После установки и обработки перил основной объем запланированных работ на ближайший период был закончен. Беседка приобрела относительно законченный вид и стала активно использоваться по назначению.

Установка гибких окон по периметру беседки

Большая беседка с деревянными перилами получилась у нас очень красивой, отлично защищала от дождя и солнца, но, увы, свободно пропускала воздух, так что пребывание внутри было не очень уютным в ветреную погоду.

Долго думали, чем можно закрыть стены, чтобы не нарушить декоративный эффект. Обычные пластиковые окна для этих целей не подходят, их можно установить только в прямоугольные промежутки – под перилами все равно будет гулять сквозняк. Товарищ где-то увидел интересные мягкие окна, мол, они нам подойдут.

Поискали в интернете и нашли. Очень удобный вариант окон – это ПВХ прозрачный материал со специальными отверстиями для крепления, который толще и прочнее обычной полиэтиленовой пленки. Его можно заказать необходимой ширины и длины.

Фиксация каждого окна осуществляется по всему периметру полотна через люверсы – намертво в его верхней части и при помощи оригинальных защелок по бокам и снизу. Такое окно по надобности можно свернуть, закрепив под свесом кровли.

Решили установить такие окна своими руками.

Подведение итогов и дальнейшие планы

Беседка с вальмовой крышей размером 6х4 метра очень просторна. В одной ее половине мы поставили стол и лавки, где удобно встретить гостей, провести праздник. Другую половину временно отдали под размещение гамака, получился уголок для расслабления и отдыха.

Благодаря полной прозрачности конструкции здесь удобно читать, заниматься любой работой. Натуральное дерево благотворным образом действует на нервную систему и, вообще, нам очень нравится наша беседка.

В дальнейших планах у нас обустроить пол, используя террасную доску, а также соорудить печь-мангал из кирпича в комплексе со столешницей и мойкой. Для внешней подсветки и посиделок в вечернее время также установим освещение, один из возможных вариантов – лампы-светильники с солнечными панелями.

О всех дальнейших доработках вы сможете узнать на сайте Greensector.ru и Youtube-канале . Следите за новыми статьями и видео, подписывайтесь, до новых встреч!

как сделать своими руками, стропильная система, фото

Из множества вариантов обустройства места для отдыха беседка с двухскатной крышей пользуется особым вниманием. Причин для такого отношения существует более чем достаточно. Это и внешний вид, и надежность конструкции, но чаще всего кровля с двумя скатами выбирается для устройства крыши по вполне практичным соображениям.

Преимущества и недостатки беседок с двускатной крышей

Всегда хочется придать строению более изящный вид, упростить конструкцию и одновременно сделать его максимально комфортным. В плане дизайна беседки с двухскатной крышей, фото, могут быть достаточно привлекательными.

Но дело даже не в изящной конструкции. Использование двухскатной схемы для кровли беседки обеспечивает вполне реальные преимущества:

• Отличная устойчивость каркаса крыши. При правильном выборе угла наклона ската беседка выдержит даже сильные шквалы ветра;
• Эффективное удаление воды и снега.

Благодаря двухскатной схеме кровля эффективно сбрасывает потоки воды на грунт на расстоянии не менее 0,7-0,8 м от фундамента беседки. Поэтому отдыхающие не испытывают дискомфорта от задуваемых под крышу капель воды, как это нередко случается в строениях с плоской крышей. Фундамент не страдает от подтопления, нет луж вокруг места отдыха.

Важно! Двухскатная система спасает крышу и каркас беседки от разрушающего давления скопившегося снежного покрова.

На односкатной кровле толстый слой снега может наклонить или завалить легкую конструкцию, на двухскатной крыше горизонтальные усилия взаимно компенсируются, не причиняя конструкции особого вреда.

Недостатки двухскатной крыши для беседки

Высокая двухскатная кровля может создавать проблемы для беседочного каркаса. Например, если неправильно сориентировать крышу беседки относительно самых сильных порывов ветра, или выбрать слишком большой угол наклона, то существует опасность того, что сильный шквал опрокинет беседку.

Кроме того, строительство каркаса и укладка кровельного покрытия требует определенной квалификации плотника и кровельщика. Если нет хотя бы базовых представлений о том, как устроена двухскатная кровля, то в этом случае строительство лучше доверить профессионалам.

Из каких материалов делают беседки с двускатной крышей

Каркас будущей кровли испытывает значительные нагрузки. Поэтому для изготовления каркаса и стропильной системы используют два типа материалов:

• Деревянный брус из сосновой, лиственной или дубовой древесины. Для таких крыш не требуется массивной стропильной системы, что значительно упрощает столярные работы;
• Металлический уголок или тонкостенная труба квадратного или прямоугольного сечения. Не самые красивые, но всегда самые надежные и прочные. Для сборки крыши и стен беседки потребуется получить хотя бы пару уроков работы электросваркой;

• Капитальные беседки с остеклением стен могут изготавливаться из алюминиевого профиля или даже пластиковых стеклопакетов, но такой вариант чаще используется для пристроек к дому, чем для обособленных строений.

В качестве кровельного покрытия используются мягкая битумная черепица, ондулин, металлошифер или металлочерепица. Можно попробовать покрыть двухскатную конструкцию деревянной дранкой.

Все остальные варианты покрытия для двухскатной кровли либо проигрывают в надежности, либо во внешнем виде.

Как выбрать материал для кровли на двухскатную крышу беседки

На первый взгляд, кровельное покрытие для легкого, полностью открытого всем ветрам строения выбирают только с одной целью — обеспечить защиту от солнца и дождя. Это так, но стоит учесть, что кровля двухскатной крыши в первую очередь не должна создавать дополнительных факторов дискомфорта.

На что обращаем внимание

Прежде всего, нужно отказаться от таких простых и надежных, на первый взгляд, покрытий, как рубероид, рулонные битумные материалы, металлическая оцинкованная кровля. Металл — не самый лучший вариант, двухскатная кровля сильно шумит на ветру или в дождь, а при сильных шквалах листы могут быть просто сорваны со стропильного каркаса. Если строительство беседки планируют для отдыха в летний зной, то разогретый на полуденном солнце металл может, наоборот, увеличить температуру под кровлей.

Исключением может быть только металлочерепица, которая просто идеально смотрится на любой двухскатной кровле, независимо от типа постройки, будь это обычная беседка, коттедж, баня или собачья будка. В этом случае приходится идти на определенные жертвы, например, настилать на обрешетку стропильного каркаса фольгированное теплоизолирующее полотно.

Битумные рулонные материалы для двухскатных крыш не используют по причине сильного запаха, появляющегося при сильном солнцепеке. Если угол наклона двухскатной крыши превышает 12^о, то вполне возможно стекание растопленного битума и даже отслаивание полотна, даже если оно было уложено на мастике.

Преимущества легких типов кровли

Наиболее оптимальными можно считать неметаллические профилированные покрытия, например, волнистый поликарбонат или полихлорвиниловый лист, ондулин или даже обычный асбестоцементный шифер. Наличие волнистого профиля несколько усложняет сборку двухскатной крыши, но такой тип покрытия существенно увеличивает жесткость скатов. Можно особо не переживать, что зимой снег просто продавит покрытие на беседке.

Важно! Единственное, что нужно будет сделать дополнительно, это выполнить обрешетку сплошной, например, из шпунтованной доски, вагонки или ОСБ.

Легкие типы кровли могут ставиться на двухскатной конструкции и без сплошной обрешетки, но подшивка деревянной рейкой только улучшает внешний вид и делает крышу более прочной.

Как рассчитать угол наклона для прямоугольной двускатной крыши на беседку

Для каждого типа кровельного покрытия существует свой оптимальный угол наклона. Если уложить оба ската на малых углах наклона, то заметно ухудшится ток воды, крыша обязательно начнет протекать. Кроме того, почти все производители материалов для кровли категорически не рекомендуют укладывать свои покрытия на углах менее 10^о. Особенно важно соблюдать ограничения для крыш с битумной черепицей или крытых ондулином, если хозяева не хотят, чтобы защитный слой был сброшен со стропильного каркаса в первый же дождь.

Поднимать угол наклона скатов больше 30^о также не имеет смысла. Во-первых, возрастают затраты на постройку беседки, а во-вторых, увеличивается парусность строения.

В кровельных работах угол наклона зачастую измеряют не в градусах, а представляют в виде соотношения высоты конька крыши к ½ ширины основания. Измерив высоту и ширину крыши беседки и проведя деление, получают дробь, которую несложно по таблице тангенсов перевести в значение угла.

Как сделать стропила на двухскатную крышу беседки

В строительстве используют два типа стропил – наслонные и висячие. В первом случае усилие от веса двухскатной крыши передается на систему подпор и стоек, расположенных под коньковым прогоном.

Сами стропила с кровлей свободно опираются на стены строения.

Для беседок такой вариант применяется крайне редко из-за сложностей с креплением двухскатной крыши к опорным стойкам беседочного каркаса. В случае наслонных стропил распирающее усилие от стропильных балок фиксируется на стенах здания или, как в случае постройки беседки, компенсируется системой горизонтальных планок-ригелей.

Как сделать стропильный блок

Стропила изготавливают из доски – сороковки, вырезают и подгоняют по размерам попарно. С помощью шаблона точно размечают угол между балками и длину каждой из стропильных ног. Обе половинки соединяют в вершине с помощью замка «в полдерева».

Далее собранную пару стропил укладывают на ровной горизонтальной площадке, выравнивают, после чего на балки набивают горизонтальную поперечину – ригель. Выступы ригельной планки обрезают, чтобы они не мешали нашивке будущей обрешетки двухскатной крыши.

Расстояние между парами по длине беседки принимают равным 50-60 см, например, для трехметровой конструкции потребуется 6 пар готовых стропильных балок. С увеличением размера беседки и высоты крыши шаг можно сделать больше. Оптимальный размер составляет 70 см.

Совет! Если прочность замков и стыков вдруг покажется недостаточной, то места соединений и врезки деталей стропил можно усилить накладными металлическими пластинами.

Как сделать двускатную крышу для беседки своими руками

Сборку кровельной конструкции начинают с изготовления конька крыши. Для его изготовления потребуется брус, сечением 70 х70 мм, длина конькового прогона принимается равной продольному размеру беседки.

Первым делом на стены или верхнюю обвязку стоек беседки поднимают пары стропил для фронтонов. Обычно каждый блок поднимают вдвоем-втроем, устанавливают на мауэрлат и фиксируют на беседке парой реек или длинных шестов. Фронтонные блоки соединяют между собой коньковым прогоном, а чтобы временная конструкция не сложилась, набивают временные распорки рейками.

Далее наверх беседки последовательно переносят все оставшиеся стропильные балки. Их выравнивают и крепят к коньку и мауэрлату беседки с помощью саморезов. После того как двухскатный каркас крыши приобрел необходимую устойчивость, нашивают фанерную или дощатую обрешетку.

На двухскатную конструкцию наносят грунт и, в зависимости от выбранного для крыши беседки типа кровли, застилают основу пароизоляцией или подкладочным ковром для битумной черепицы.

Ондулин или металлочерепицу можно настилать на скаты беседки листами во всю ширину покрытия, для битумной или драночной кровли процесс укладки придется выполнять последовательно, ряд за рядом.

Фронтоны крыши обычно не зашивают, чтобы улучшить вентиляцию подкрышного пространства, или закрывают несколькими горизонтальными поперечинами. Это поможет улучшить вид беседки, а в случае, если капли дождя будут залетать под двухскатную кровлю, на перекладинах можно установить козырьки из оцинкованной стали.

Советы и рекомендации

Самый простой вариант беседки можно построить из бруса с крышей в виде небольшой рамы с покрытием из поликарбонатного шифера. Двухскатный каркас под кровлю можно собрать сваркой из квадратной трубы, так же, как это было сделано для деревянной конструкции.

Привлекательность металлического каркаса для двухскатной кровли заключается в том, что все его детали можно изготовить в мастерской, а затем доставить к месту установки беседки и собрать с помощью болтового соединения. После подгонки скатов детали можно сварить инвертором.

Покрытие из волнового поликарбоната крепят на стальной раме безо всякой обрешетки. Таким способом собрать крышу беседки можно за один неполный рабочий день. Важно не забыть покрасить каркас и использовать для установки профилированного поликарбоната уплотнительные силиконовые шайбы.

Останется лишь покрасить или вскрыть лаком деревянные детали беседки.

Заключение

Вариантов изготовления беседки с двухскатной крышей существует огромное количество. Размер конструкции выбирают, исходя из параметров строения, прежде всего, высоты беседки и типа используемого кровельного покрытия. Если основание и боковые стойки беседки выполнены из массивного бруса, то каркас можно сварить из профиля, в остальных случаях двухскатный стропильный каркас строится по тем же правилам, что и для домика или небольшого хозяйственного помещения.
