Пластиковый короб для проводов — установка монтажных кабель-каналов ПВХ своими руками

Пластиковый короб

Содержание:

  • Преимущества
  • Выбор и расчет материала
  • Монтаж пластикового кабель-канала
    • Составление проекта
    • Приобретение материала
    • Инструменты
    • Установка кабель-канала
  • Видео про сборку кабель-канала

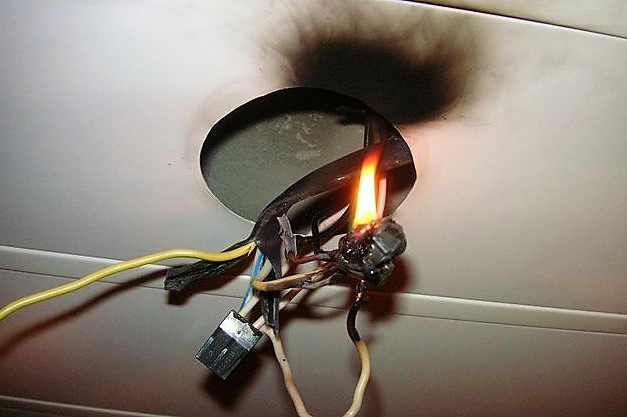

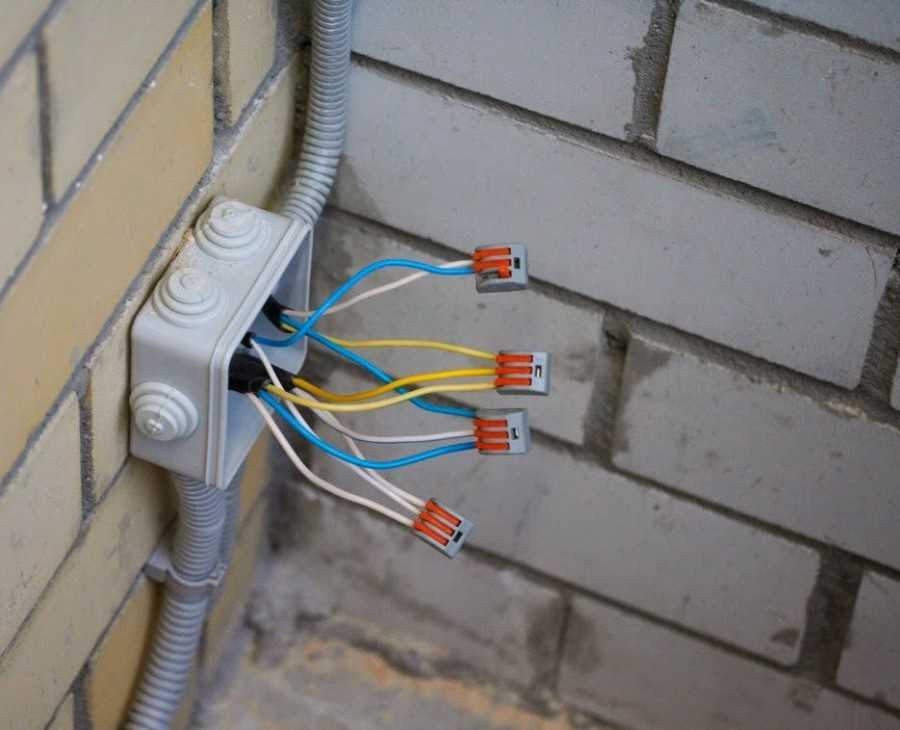

Нередки случаи, когда в административных и жилых помещениях появляется необходимость установки внешней электропроводки. Такая необходимость возникает, когда в помещении устанавливаются новые электрические приборы или приходит в негодность участок проводки, проходящей в стене.

Штробление стен не всегда возможно или приводит к затяжному ремонту, а в промышленных помещениях нет необходимости прятать провода в стену. Хорошим решением для аккуратной и безопасной укладки проводки поверх стен является пластиковый короб.

Преимущества

Пластиковый кабель-канал, как по-другому называется пластиковый короб для кабеля, представляет собой довольно удачную конструкцию из поливинилхлорида.

Так, по сравнению с другими приспособлениями или видами укладки, короб из пластика обладает такими преимуществами:

  • эстетический внешний вид;
  • многообразие цветов, что позволяет подобрать короб к интерьеру квартиры;
  • прочность изделия, которое стойко к ударам и позволяет выдерживать вес тяжелого кабеля;
  • пожарная безопасность, соответствующая действующим правилам;
  • устойчивость к перепадам температуры;
  • простота монтажа и обслуживания.

Благодаря таким свойствам, пластиковые короба для проводов пользуются все большей популярностью при проведении установки наружной электропроводки.

Заглушки

Кроме этого, наиболее известные производители пластиковых кабель-каналов, такие, как «Элекор» и «Legrand», комплектуют свои изделия различной фурнитурой, которая помогает значительно окультурить и облагородить конструкцию пластикового короба для проводов. Такие элементы, как торцевые заглушки, тройники, внутренние и внешние углы, позволяют избавиться от дыр в магистрали и существенно ускорить ее установку.

Производство кабель-каналов из ПВХ, осуществляется с применением современных технологий и постоянно совершенствуется.

Также читайте: Электрический пластиковый короб.

Выбор и расчет материала

Для того, чтобы сделать нормальную и надежную установку ПВХ-короба, необходимо определить некоторые детали и условия предстоящей работы.

При планировании монтажа кабель-канала из ПВХ, учитываются следующие факторы:

  1. Толщина электропроводки и других кабелей, которые будут устанавливаться.
  2. Размеры короба для отдельных участков монтажа.
  3. Возможность установки дополнительных проводов и кабелей в будущем.
  4. Материал поверхности, на которую будет установлен кабель-канал.
  5. Возможностью использования ПВХ-плинтуса с кабель-каналом для расположения в нем проводов, при разводке внутри комнат.

Разнообразие короба

В продаже имеется пластиковый короб для проводов размером 2 м в длину и самых различных размеров ширины и высоты. Форма пластиковых кабельных коробов может быть самой разнообразной.

Они могут быть изготовлены в следующей форме:

  • прямоугольника;
  • квадрата;
  • треугольника;
  • полукруга.

Исходя из формы и размера, пластиковый короб может быть:

  1. Потолочного типа. Это изделие имеет самый маленький размер, так как в нем располагаются тонкие провода, предназначенные для люстр или точечных светильников. Применяется, как правило, при прокладке новой линии по плите перекрытия. Кроме этого, при монтаже подвесного потолка из ПВХ-панелей, короб применяется для разводки электричества к вентиляторам и светильникам. Хорошим решением является использование перфорированного пластикового короба для размещения проводов на потолке при монтаже натяжных потолков из ПВХ-пленки. Возможность быстро сделать боковое отверстие в стенках короба, когда он закреплен на поверхности, существенно экономит силы и время.
  2. Стенового типа. Стеновой вариант служит для того, чтобы подвести провода к розеткам и на потолок. Для розеток необходимы довольно толстые провода, способные выдерживать мощные электроприборы. Исходя из этого, для них подбираются соответствующего размера короба. Вывод провода на потолок, лучше всего осуществлять по кабель-каналу, установленному в углу. Там он не будет бросаться в глаза, а со вкусом подобранный по цвету — может гармонично дополнить интерьер комнаты.
  3. Полового типа. Напольный пластиковый кабель-канал вполне успешно заменяет обычный деревянный или пластиковый половой плинтус. Размер здесь не имеет такого значения, как для настенных и потолочных изделий. Большой размер полового короба можно расценивать, скорее, как плюс. Кроме того, что он закрывает щель между стеной и полом, наличие запасного пространства под крышкой, может пригодиться для последующей прокладки в нем кабелей спутникового телевидения, сигнализации или интернета.

На заметку: Пластиковые изделия белого цвета представлены в самом большом ассортименте. Им легко придать нужный цвет, покрасив или оклеив пленкой.

Монтаж пластикового кабель-канала

Перед монтажом кабель канала необходимо определиться с размерами формой, количеством и цветом изделий, которые будут применяться при работе.

Составление проекта

Проектирование заключается в составлении схемы расположения электропроводки, телевизионных и оптических кабелей в помещении. Исходя из толщины одного провода или их пучка, подбирается тип и размер короба. На схеме подробно отмечаются все эти нюансы.

Угол внешний

Кроме этого, необходимо подсчитать сколько потребуется:

  • соединительных планок;
  • внутренних и внешних углов;
  • монтажных ПВХ-коробов для разводки проводов;
  • заглушек;
  • тройников;
  • крепежного материала.

Когда будет высчитано требуемое количество разного вида короба, можно узнать количество крепежа. Обычно, для крепления используются саморезы и пластмассовые дюбеля. Магистраль закрепляется на поверхности каждые 30 см. Следует умножить ее общий метраж на 3,3, чтобы получить количество саморезов.

Рекомендация: приобретать материал на 10-15% больше от расчетного. При работе могут быть допущены ошибки, плюс неизбежные отрезки.

Приобретение материала

Прежде чем отправляться в магазин за покупками, рекомендуется ознакомиться с ассортиментом товара и его ценами на сайтах строительных магазинов. Это поможет сэкономить не только деньги, но и время.

Если покупки придется делать в нескольких местах, то лучше нанять грузовое такси. Так товар будет в сохранности и под контролем. Возить изделия из ПВХ в багажнике легковой машины не рекомендуется — они могут сломаться или поцарапаться.

Во время покупки необходимо тщательно осмотреть, как панели, так и комплектующие.

Внимание нужно обратить на следующее:

  1. Отсутствие деформации. При хранении деталей на коротких стеллажах или сложенных неровно, они искривляются и принимают неправильную геометрическую форму, которую невозможно изменить.
  2. Наличие механических повреждений. Трещины в изделиях могут привести к поломке отдельных фрагментов в процессе монтажа.
  3. Состояние покрытия. Оно не должно быть испачканным, потертым или выгоревшим на солнце. Такие дефекты будут сильно портить общий вид конструкции.

Приобретать следует материал с прочными стенками. Опробовать надежность замкового соединения можно на одном из фрагментов короба при осмотре — его крышка должна мягко, с небольшим усилием сниматься и, легко, без ударов по ней, закрываться. Отсутствие резкого щелчка говорит о качестве изделия.

Инструменты

Сам процесс устройства магистрали, после того, как этот процесс спроектирован и подготовлен, представляет довольно простое мероприятие. Все, что осталось — подготовить инструмент.

Один из инструментов для монтажа

Для работы потребуется:

  • перфоратор;
  • шуруповерт;
  • ножовка по металлу;
  • стусло;
  • молоток;
  • острый нож;
  • плоскогубцы;
  • карандаш или маркер.

Набор прост и есть в каждом доме. Собрав его и проверив исправность, можно приступать к работе.

Установка кабель-канала

Имея на руках проект, материал и нужный набор инструментов, работать легко и в удовольствие.

Этапы этой работы следующие:

Завершение установки

  1. Проведение разметки на поверхности. Наносится место расположения магистрали, делаются отметки для сверления.
  2. В поверхности делаются отверстия, в них вставляются пластмассовые дюбеля.
  3. Прикручивается корпус короба.
  4. Проводится укладка проводов и кабелей. Они могут укладываться по одному или в связке с использованием пластиковой стяжки.
  5. Осуществляется разводка проводов.
  6. Устанавливаются розетки, углы, заглушки и крышка корпуса.

Работа закончена.

Видео про сборку кабель-канала

Кабель-канал. Виды и характеристики


Внешняя прокладка проводки экономически выгодна, не занимает много времени, позволяет быстро обнаружить и устранить неисправность. Неопрятный вид и уязвимость проводников для негативных внешних воздействий – оборотная сторона медали. Оценить достоинства открытой прокладки, не столкнувшись с неудобствами, помогут кабель-каналы.

Что такое кабель-канал

Кабельным каналом или коробом называют замкнутый профиль из металла или пластика, предназначенный для размещения электропроводки, кабелей передачи данных и других коммуникаций. Изделие имеет плоское основание и монтируется на стены, потолки, полы.

Устройство кабель-канала

Конструкция кабель-канала проста: электротехническое изделие состоит из основания и крышки. Первый элемент фиксируется на несущей поверхности с помощью клея или крепежных аксессуаров. Крышка занимает свое место после прокладки коммуникаций. Части соединяются между собой без дополнительных приспособлений.

Назначение кабель-каналов

Кабельные каналы используются для компактного размещения проводников. Изделия позволяют скрыть кабели и вписать проводку в интерьер, сохраняя при этом свободный доступ к ней на случай замены, ремонта или модернизации схемы прокладки. Короба предохраняют коммуникации от ультрафиолета, влаги и пыли; препятствуют разрушению изоляции в результате механических воздействий. Модели из негорючих материалов помогают локализовать возникшие возгорания.

Виды пластиковых кабель-каналов

Пластиковые кабельные каналы производятся из синтетических полимерных материалов, разные виды которых обладают специфическими свойствами. Существуют каналы из:

  • ABS-пластика. Материал нетоксичен при нормальных условиях эксплуатации, устойчив к воздействию тепла, ударопрочен, но теряет рабочие качества под ультрафиолетовым излучением.
  • ПВХ. Поливинилхлорид трудногорюч, плавится при температуре от 150 до 220 градусов Цельсия, не подвержен разрушению спиртом и бензином, может использоваться в качестве диэлектрика. Для борьбы с фотодеструкцией в пластик добавляют вещества, поглощающие свет.
  • ПНД. Полиэтилен низкого давления относится к разряду химически стойких материалов, справляется с ударами, является диэлектриком.

В зависимости от габаритов и конструктивных особенностей, выделяют несколько видов изделий.

  • Компактные мини-кабель-каналы позволяют проложить не более одного-двух проводников небольшого сечения. Минимальный размер изделий – 10х10 мм.
  • Напольные модели из пластика встречаются редко, для их изготовления применяются наиболее прочные разновидности полимеров. Изделия оборудуются уплощенными округлыми крышками. Благодаря отсутствию выступающих углов каналы не мешают передвижению людей.
  • Парапетные короба конструктивно похожи на мини-модели, но отличаются большим сечением. Изделия позволяют создавать ответвления под различными углами с применением дополнительных аксессуаров. В кабель-каналы могут монтироваться розетки и другие ЭУИ. Парапетные каналы, в свою очередь, подразделяются на виды по типу профиля. Изделия бывают: П-, W-, Г-образными; фигурными и универсальными.
  • За счет большого числа отверстий перфорированные кабель-каналы до 40% легче по сравнению со стандартными исполнениями. Использование таких моделей снижает вероятность перегрева коммуникаций. Перфорированные изделия применяются для организации разводки в электрораспределительных шкафах.

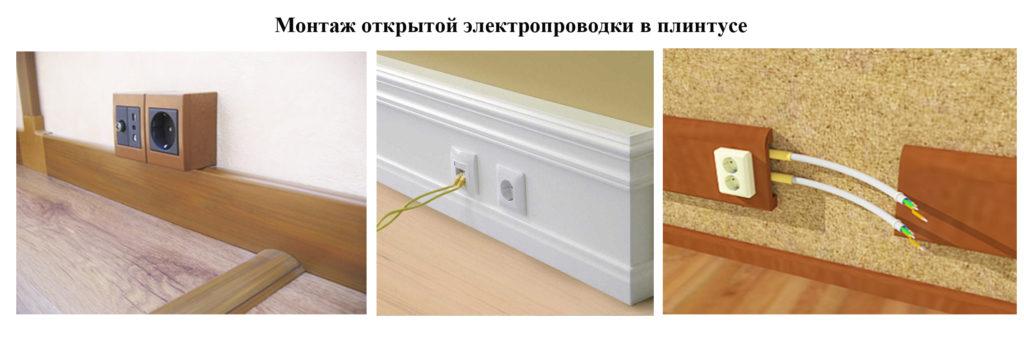

  • Плинтусные модели выполнены в виде полых плинтусов с секциями для проводки. Помимо основной, выполняют декоративную функцию. Изделия выпускаются в различных цветовых вариациях, включая оттенки натурального дерева.
  • Гибкие кабельные каналы предназначены для прокладки проводников по неровным основаниям. Изделия имеют округлую или прямоугольную форму.
  • Угловые пластиковые кабель-каналы подходят для размещения проводки под потолком. Легкие короба выпускаются во множестве оттенков и могут использоваться в качестве потолочных плинтусов. Изделия не рекомендуется подвергать механическим воздействиям и размещать в нижней части стен и на полу.

Характеристики пластиковых кабельных каналов

Главный параметр, определяющий возможности применения выбранного кабель-канала – его габаритные размеры, от которых зависит сечение прокладываемых кабелей. Несоответствие габаритов приведет к повреждению оболочек проводников, переламыванию жил и другим негативным последствиям. Длина изделий, как правило, стандартная, и составляет 2 метра. Число секций, предусмотренных в конструкции, на ряду с сечением, определяет количество размещаемых проводников. Степень защиты IP характеризует устойчивость изделия к проникновению воды, пыли и посторонних предметов.

b8a9b178-9e34-4e9e-bb80-87b6fde6e693

ИЭК

Артикул: CKK10-016-016-1-K01

Кабель-канал 16х16 мм белый Elecor IEK CKK10-016-016-1-K01

6d6d7a73-1f46-4cf5-9cc0-6ab7ebe71625

TDM

Артикул: SQ0402-0304

Кабель-канал 20х10 сосна 3D 100м SQ0402-0304

5042a45f-4798-4443-8c5e-1c17c63f998c

ДКС

Артикул: 01050

Кабель-канал 110х50 мм белый In-liner Front DKC 01050

e5da028c-bbd8-4dfa-9d7e-1908ed525f3f

SPL-пласт

Артикул: 040001S

Кабель-канал 40х20 мм с крышкой, белый Prof SPL 040001S



a6d4818c-cf59-4886-9043-25fd02b3f20e

ИЭК

Артикул: CKK30-070-016-3-K03

Кабель-канал 70х16 мм серый Elecor IEK CKK30-070-016-3-K03


Скрыть телевизионные провода | Как спрятать шнуры

Потратив большие деньги на новый прекрасный телевизор, последнее, что вы хотите видеть, это сплетение шнуров и проводов, свисающих со стены. К счастью, есть несколько быстрых и доступных решений этой запутанной проблемы, и почти каждый может сделать это самостоятельно.

Вы любите создавать крутые штуки. И мы тоже. Давайте испачкаем руки вместе.

Вы любите создавать крутые вещи. И мы тоже. Давайте испачкаем руки вместе.

Присоединяйтесь к нам.

Существует два основных способа спрятать телевизионные провода: на стене или за стеной.

Самый простой способ — скрыть провода на поверхности стены, пропустив их внутри так называемого кабельного канала, который представляет собой не что иное, как неглубокий канал, крепящийся непосредственно к стене.

Провода помещаются в желоб, а затем защелкивается крышка, скрывающая провода. Различные угловые и тройниковые фитинги позволяют прокладывать провода вертикально, а затем, при необходимости, горизонтально.


Принадлежности, которые вам понадобятся
SimpleCord Cable Concealer On-Wall Raceway Kit

20 долларов США на Amazon 23 доллара США в Walmart

Для маскировки неприглядных проводов снаружи стен.

ECHOGEAR Комплект для подключения к стене Echogear

60 долларов на Amazon

Для скрытия шнуров в стене (включает розетку для высоковольтной сети).

Цифровой мультисканер Bosch GMS120

Сейчас скидка 24%

76 долларов на Amazon 100 долларов в Home Depot 100 долларов в распродаже0003

Гораздо больше, чем искатель гвоздей, он может обнаруживать проводку переменного тока, металлические предметы, пластиковые трубы и даже арматуру.

DataComm Electronics Flat Panel TV Cable Organizer Kit

Скидка 43%

16 долларов на Amazon

Для скрытия шнуров в стене (требуется розетка для высоковольтной сети).


Существует несколько различных типов дорожек качения, в том числе из металла или пластика. Металлические направляющие более долговечны и поддаются покраске, но их сложнее установить, поскольку обычно их необходимо привинчивать к стене. Пластиковые направляющие менее дороги и имеют клейкую основу, что позволяет легко устанавливать их методом «отклей-и-приклей». Теперь, если вы выберете кабелепровод, провода и кабели будут полностью скрыты от глаз, но вы все равно будете видеть канал, прикрепленный к стене.

Лучший и более аккуратный вариант — проложить телевизионные провода за стеной, используя нечто, называемое встроенным блоком питания. Эта предварительно подключенная система поставляется с двумя низковольтными силовыми модулями, к которым можно подключить несколько проводов, включая кабели HDMI, Ethernet и аудиокабели.


Лучшие крепления для ТВ0003

Легко повесьте телевизор любого размера.

ПРОЧНЫЙ

Peerless Peerless PT650

75 долларов США на Amazon 89 долларов США в Walmart 79 долларов США в B&H Photo

Оценка потребителей:  93 % оценили этот телевизор на 4 или более звезд

3 900.

САМЫЕ ПЕРСОНАЛИЗИРУЕМЫЕ

Echogear Full Motion

Скидка 30%

70 долларов США на Amazon

Оценка потребителей:  95% поставили продукту 4 звезды или более

Где бы вы ни сидели, у вас будет прекрасный обзор.

Best Value

VideoSecu ML531BE2

Сейчас 58% скидка

$ 25 на Amazon

Оценка потребителей: 95% дал ему 4 звезды

. нуждаться.

ДЛЯ МАЛЕНЬКИХ ТЕЛЕВИЗОРОВ

AmazonBasics Heavy-Duty

32 доллара США на Amazon

Оценка потребителей:  92 % поставили ему 4 звезды или более

Установите мини-экран с легкостью.


Эта система обеспечивает наилучший способ прокладки кабелей, а также самый безопасный способ прокладки телевизионных проводов внутри стены. Если вы хотите установить собственную розетку, чтобы использовать более дешевое настенное крепление, вот обучающее видео о том, как это сделать.

⚠️В большинстве штатов простое сверление отверстий и прокладка шнуров питания за стеной является нарушением национальных правил пожарной безопасности. В настенном блоке питания используются низковольтные провода, поэтому он соответствует нормам.

В комплект входит даже коронка для сверления отверстий силового модуля в гипсокартоне. Установка выполняется быстро и легко: просверлите отверстия, протяните телевизионные кабели через модуль питания и спуститесь внутрь стены, вставьте оба модуля питания в отверстия и затяните стопорные винты.

Теперь подключите ваше оборудование напрямую к модулям и все — никаких видимых проводов или кабелей.


🎥 Смотреть дальше:

Джозеф Труини

Джо — бывший плотник и краснодеревщик, который много пишет о ремонте, деревообработке и инструментах. Он написал восемь книг и является редактором девяти0031 Популярная механика. Он также появляется в телешоу «Сегодняшний домовладелец » и является соведущим еженедельного радиошоу «Сегодняшний домовладелец ». Джо пишет из своего дома в Роксбери, штат Коннектикут.

Хотите спрятать кабели, шнуры и провода? Вот как.

Посмотрим правде в глаза: вы любитель выпить. Нет ничего, что вы любите больше, чем приглушить свет, устроиться на удобном диване и смотреть свои любимые фильмы и телепередачи. Вы подписались на все основные потоковые сервисы и тщательно отобрали аудио- и видеокомпоненты, поэтому все звучит и выглядит великолепно.

Есть только одна проблема: когда вы снова включаете свет, в вашей комнате царит беспорядок, повсюду аудио- и видеокабели, шнуры питания и провода — к телевизору и от него, к игровой приставке, потоковому устройству, AV-ресиверу, саундбару. , динамики и сабвуфер, свисающие с полок и крайних столиков, возможно, даже (глоток!) извивающиеся по полу.

Конечно, должен быть лучший способ!

Оказывается, есть. И в этой статье мы дадим вам несколько советов, как сделать так, чтобы ваша комната для просмотра выглядела так же впечатляюще при включенном свете, как и при низком уровне освещения.

Воспользуйтесь преимуществами открытых пространств

Когда дело доходит до сокрытия кабелей, первое правило: всегда используйте все преимущества любых доступных открытых пространств. Если у вас есть чердак над вашей комнатой для просмотра или подполье под ней, они идеально подходят для того, чтобы скрыть кабели из поля зрения. Если вы арендуете (или если мысль о сверлении отверстий в потолке или полу вызывает у вас дискомфорт), не бойтесь: просто купите несколько защитных кожухов для проводов (иногда называемых «кабельными каналами», «кабельными направляющими», «кабельными лотками» или «кабельными лотками»). кабельные маскирующие устройства»). Они позволяют легко спрятать пучок кабелей в аккуратном кабелепроводе, который можно прикрепить к плинтусу или стене с помощью клея или двустороннего скотча — без инструментов. Многие из них можно даже покрасить, поэтому они легко впишутся в интерьер вашей комнаты.

Крышки для проводов просты в установке и прекрасно скрывают кабели.
Используйте отделку вашей комнаты

Элементы отделки, такие как молдинги и плинтусы, проходят по всей комнате, поэтому вы должны использовать любые небольшие зазоры, которые они могут образовать, например, за молдингом или под плинтусом. Если в вашей комнате домашних развлечений нет ни того, ни другого, вы всегда можете установить пенопластовый молдинг или пенопластовый плинтус и спрятать провода за ними или под ними. Как и в случае с проволочными покрытиями, многие молдинги из пенопласта можно красить, что делает их ненавязчивыми и декоративными.

Провода можно спрятать за молдингом или под ним.
Проложите плоскую проволоку под ковровым покрытием

Если в вашей комнате для просмотра есть ковровое покрытие или коврики или дорожки, вы можете проложить плоскую проволоку под ними; они не будут создавать раздражающих ударов, как стандартные кабели. Имейте в виду, что для ловли плоской проволоки под ковровым покрытием от стены до стены необходимо использовать специальные инструменты, называемые съемниками для ловли ленты . На рынке также есть несколько сверхтонких плоских проводов для динамиков, предназначенных для крепления к стене с помощью клея. Для получения гладкой поверхности просто нанесите немного шовного герметика, чтобы интегрировать провод в стену, затем отшлифуйте и покрасьте. В качестве бонуса этот тип проволоки подходит даже под обои.

Использование осветительных ниш или установка световых лент

Если в вашей комнате есть осветительные ниши или ленточные светильники, воспользуйтесь этим пространством, чтобы спрятать под ним провода. Если нет, вы можете установить несколько клейких светодиодных лент (которые имеют очень низкую мощность и часто из термостойких материалов) и спрятать под ними проводку.

Кабельные зажимы — отличные органайзеры

Даже если вы не можете полностью спрятать провода в развлекательной зоне, вы можете, по крайней мере, организовать их с помощью удобных (и недорогих) кабельные зажимы . Как показано на фотографии ниже, они выполняют важную работу по объединению проводов в жгуты, тем самым сводя к минимуму количество электронных спагетти, которые могут загромождать вашу комнату. Некоторые из них даже самоклеящиеся, что позволяет легко прикрепить их за развлекательным центром, к задней части столов или под существующим молдингом, что делает вашу проводку намного менее навязчивой.

Кабельный зажим, скрепляющий провода.
Липучка на липучке
® или застежки-молнии

Когда дело доходит до сокрытия кабелей, застежки-липучки и застежки-молнии — ваши лучшие друзья — эквивалент клейкой ленты для установщика. Они бывают разной длины и толщины и обеспечивают недорогой и простой способ аккуратно связать и проложить кабели за шкафами и между полками. Наш совет: запаситесь и тем, и другим. Вы всегда найдете им применение!

Застежки-липучки облегчают связывание и укладку кабелей.
