Квартирный щит: виды, конструкция, назначение

Электроэнергию, которая поступает в квартиру обязательно необходимо распределять. Ее следует направлять к розеткам, осветительным и стационарным приборам. Вдобавок электроэнергию, которая поступает в ваш дом нужно считать. Сделать это можно с помощью электрического счетчика. Естественно, электроэнергия не всегда может быть «доброй», так как в сети часто возникают сверхтоки и короткие замыкания, которые не щадят проводку.

Электрический квартирный щиток

Для обеспечения надежной защиты на входе вам потребуется установить приборы максимально-токовой защиты и УЗО. Квартирный распределительный щиток позволяет разместить приборы учета, устройства защиты и провода.

Первые квартирные щиты

Не каждый электрический щит может иметь в своей конструкции все элементы, которые были перечислены выше. Еще реже могут устанавливаться следующие полезные аппараты:

  1. УЗО.
  2. Дифференциальные автоматические выключатели.
  3. Ограничители перенапряжения.

Допотопные электрические щиты для квартиры были выполнены в металлическом корпусе. Их крепление к стене осуществлялось с помощью обычных гвоздей. Максимальную токовую защиту в подобных конструкциях обеспечивали плавкие предохранители. Электрический счетчик в таких конструкциях размещали до пробок. Это позволяло предотвратить хищение электроэнергии.

Советская промышленность не выпускала бытовых клеммников и нулевых шин. Также в то время не существовало никаких коммутационных аппаратов.

Еще в СССР щитки имели неопрятный вид с кучей проводов

Если говорить простыми словами, то безопасность первых электрических щитов была крайне низкой. После появления на рынке компактных автоматических выключателей, квартирные щиты начали совершенствоваться. В то время через отдельный автоматический выключатель подключалась только электрическая плита. Это связано с тем, что других мощных приборов в квартирах просто не существовало. Конечно, по сравнению с первыми электрическими щитками в комплектных устройствах все было намного приличней. Однако, провода торчали некрасиво и это портило внешний вид.

Многоквартирные щиты

В 80-90х годах начали появляться квартирные щитки на 3-4 квартиры. Монтаж многоквартирного щита осуществляли на лестничной площадке. Благодаря этому они больше не портили интерьер квартиры. Сам щит напоминал большой металлический ящик, который был разделен на 3 или 4 секции. В каждой секции присутствовал необходимый комплект для учета и распределения электроэнергии определенной квартиры. Обычно в комплекте присутствовали следующие элементы:

Корпус каждого щитка в обязательном порядке соединялся с нулевым проводом, а дверца имела прозрачные окошки, которые позволяли снимать показания в любое удобное время. В 90-е года у таких щитов оказался один весомый недостаток. Они имели хрупкий замок, который мог открыть каждый. Поэтому начали появляться группы молодых людей, которые воровали счетчики и другие ценные элементы.

Современные квартирные щиты

Сейчас времена изменились, и многие производители выпускают широкий ассортимент щитков. Наибольшей популярностью сейчас пользуется:

  • ЩКУ – щит квартирный с прибором учета электроэнергии;
  • ЩКР – щит квартирный распределительный.

Это качественные щитки, которые предполагают в себе скрытый и открытый монтаж. Во время работы с подобными щитами электромонтажнику необязательно вникать в принципы распределения и учета электроэнергии. Благодаря подробной инструкции запутаться с подключением практически невозможно.

При необходимости в квартирный щиток можно монтировать счетчик

На сегодняшний день ЩКУ И ЩКР могут выпускаться в различных модификациях. Кроме этого, щиты могут быть трехфазными или однофазными. Однако такие щиты не смогли завоевать весь рынок. Это связано с тем, что у электромонтажника не будет свободы действий, так как в устройстве уже есть все необходимые элементы.

Поэтому сегодня достаточно высокой популярностью пользуются пустые щитки ЩРН или ЩРВ, которые располагаются в квартире. Эти щитки являются модульными и содержат DIN-рейку. Дин рейка – это универсальный крепеж, который позволяет зафиксировать любые автоматы защиты, распределения и учета. Каждый владелец щита теперь самостоятельно может устанавливать необходимые элементы. Щиты ЩРН могут монтироваться со скрытой или открытой проводкой. Щиты ЩРВ оснащены специальным буртиком и монтируются, если проводка скрытая.

Щит продается пустым и в него можно монтировать различные элементы

Размеры щитов могут быть достаточно разнообразными. Они зависят от количества модулей, которые вы решили установить. Поэтому перед выбором сначала нужно определиться с элементами щитка. Если в щитке присутствует больше 6 модулей, тогда они будут оснащаться не только рабочей, но и защитной нулевой жилой.

Как видите, квартирные щиты стали популярными благодаря компактности модульной аппаратуры, а также возможности самостоятельно конструировать устройства с оптимальными параметрами. Большинство электромонтажников на сегодняшний день отдает свое предпочтение ЩР.

Читайте также: vse-elektrichestvo.ru/elektromontazh/elektricheskie-shhity/shhit-ucheta-elektroenergii-220-v.html.

Квартирные электрощиты на заказ. Готовые щиты (ЩК) по низким ценам

Квартирные щиты (ЩК), применяются для учета и распределения электроэнергии, а также для защиты сети от коротких замыканий и перегрузок. Щиты подключаются к однофазным сетям с напряжением 220В, либо к трехфазным с напряжением 380В, с заземлением типа TN-S, TN-C-S, TN-C по ГОСТ Р 50571.2.

Квартирные щитки устанавливаются не только в жилых многоквартирных домах, но и в зданиях, возводимых по индивидуальным проектам, загородных домах, а также в офисных помещениях.


Щиты, предназначенные для встраивания в ниши стен, имеют специальные обрамления, закрывающие края и пустоты. В зависимости от назначения устанавливаются различные комплектующие: модульные автоматические выключатели, выключатели дифференциального тока, счетчики учета потребляемой электроэнергии и т.д.

Внутренние устройства соединяются между собой с помощью изолированных медных проводников, сечение которых подбирается в соответствии с предполагаемыми нагрузками между компонентами электрощита. Проводники внутри щита отличаются по цвету в соответствии с ГОСТ Р 50462.

Как правило, собираемые квартирные щиты классифицируются по следующим признакам:

  • по числу фаз ввода – однофазные щиты применимы при потребляемой мощности менее 11 кВт, при наличии потребителей трехфазного тока или мощности свыше 11 Квт используются трехфазные
  • по исполнению – навесное исполнение, либо встраиваемое
  • по способу защиты от поражения электрическим током по ГОСТ Р МЭК 536: – класс I, либо класс II.

Готовые изделия


  • Модель

  • ПРЕМИУМ
    ABB серия Sh300L
    (Германия)
  • ОПТИМУМ
    Schneider Electric
    серия Easy 9(Индия)
  • ЭКОНОМ
    Schneider Electric
    серия Easy 9 (Индия)

Типовые шкафы, представленные выше, всегда находятся на складе и готовы к отгрузке в день оплаты.

Производство электрощитов на заказ

Если Вам необходимо индивидуальное решения для Вашей квартиры или коттеджа, то вы также можете заказать его у нас. Для этого необходимо скачать и заполнить опросный лист по ссылке ниже.

Заполните опросный лист индивидуальных решений

На основе опросного листа наш инженер составит для вас индивидуальный проект электрощита непосредственно под ваши потребности. В опросном листе есть пример заполнения и ответы на вопросы, которые займут у Вас не более 5 минут. Если у вас возникнут вопросы в процессе заполнения опросного листа, Вы можете позвонить нашим менеджерам по телефону  +7 (495) 505-65-25, доб.783 и они Вас с удовольствием проконсультируют.

Заполненный опросный лист необходимо прислать на почту [email protected] Расчёт индивидуального проекта по присланному опросному листу бесплатен.

Срок изготовления индивидуальных квартирных и коттеджных щитов из комплектующих по наличию составляет до 1 недели.

При выборе комплектующих под заказ, срок изготовления может составлять 2-3 недели.


Доставка квартирных электрощитов

Самостоятельно забрать изготовленный электрощит можно с производства по адресу: Московская область, г. Подольск, мкрн. Климовск, ул. Ленина д.1. Схема проезда.

Часы выдачи распределительных щитов: Понедельник - четверг: 09:00-18:00, пятница: 09:00-17:00.

Доставка квартирных электрощитов собранных по индивидуальным заказам в Москву и Московскую область осуществляется бесплатно.

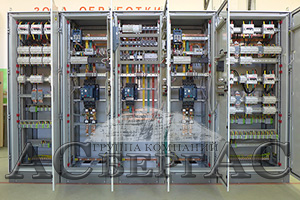

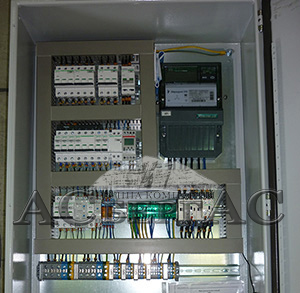

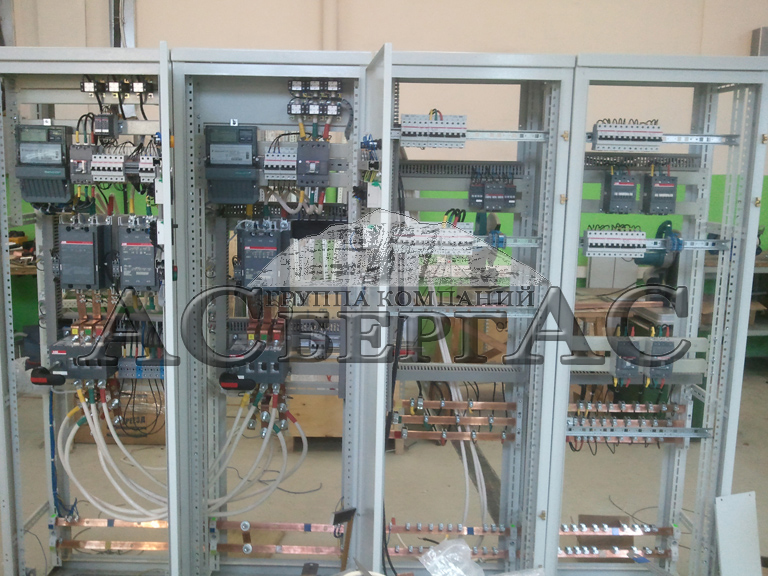

Примеры наших работ про проектированию и сборке квартирных щитов




Специалисты ГК «АСберг АС» имеют многолетний опыт в проектировании и производстве квартирных щитов, что позволяет выполнять эти работы в краткие сроки, а также предоставлять заказчикам необходимые консультации по установке и дальнейшей эксплуатации собираемых изделий.


Мы поддерживаем складской запас на 2 млн. евро. Популярные компоненты, необходимые для сборки щитов, всегда есть в наличии. Сборку квартирных щитов мы выполняем на базе комплектующих ведущих фирм производителей электротехнической продукции.


Наш производственный участок сертифицирован компаниями ABB и Schneider Eelectric как официальное сборочное производство электрощитового оборудования и мы ежегодно проходим переаттестацию производства. Все инженеры и электромонтажники ежегодно проходят курсы повышения квалификации и имеют действующие сертификаты.

Другие разделы производства ГРЩ ГРЩ

ГРЩ - главный распределительный щит, обеспечивает защиту от перегрузок и коротких замыканий

ВРУ

ВРУ - вводно-распределительное устройство, предназначено для бесперебойного электроснабжения.

АВР
АВР

АВР - автоматический ввод резерва.

ЩА ЩА

ЩА - щит автоматики, предназначенный для управления климатическими установками, системами наблюдения и производственным оборудованием

ЩР

ЩР - щит распределительный, используется для приема и распределения электроэнергии.

ЩО ЩО

ЩО - щит освещения, используется для защиты электросетей от перегрузок и коротких замыканий.

УКРМ

УКРМ - устройства компенсации реактивной мощности, позволяют более эффективно использовать энергию.

ЩСН ЩСН

ЩСН - щит собственной нагрузки, применяется для приема тока от двух источников и дальнейшего распределения до потребителей

ЩПТ ЩПТ

ЩПТ - щит постоянного тока, предназначенный для приема и распределения энергии между потребителями постоянного тока.

ШОТ ШОТ

ШОТ - шкаф оперативного тока для приема электроэнергии от нескольких источников переменного тока и преобразования ее в постоянный ток

ЩУ

ЩУ - щит учета, предназначены для учёта электроэнергии 380/220 В.

ЩС ЩС

ЩС - щит силовой, предназначенный для обеспечения подключенных электроприборов напряжением

Проектирование Проектирование

КСО-207 Камеры одностороннего обслуживания для приёма и распределения электрической энергии переменного трёхфазного тока частотой 50 Гц, напряжением 10 (6) кВ

Наши проекты Наши проекты

К-594Т Комплектное распределительное устройство для приема и распределения электрической энергии переменного трехфазного тока частотой 50 Гц, напряжением 10 (6) кВ


Квартирный щиток – сердце электрики квартиры

Вступление

Стоит отметить, что квартирный щиток, расположенный в самой квартире имеют меньшинство жителей страны. Большинство вынуждены довольствоваться секцией в этажном электрощите. Но как бы, то, ни было, поговорим о типах, и видах квартирных щитков, которые есть в продаже и которые могут вам понадобиться, если вы затеяли ремонт электрики квартиры.

Для сборки или переборки щитка лучше вызвать квалифицированного электрика имеющего доступ к данным видам работ. Если Вы житель Приморского района Санкт-Петербурга, вас может заинтересовать вызов электрика в Приморском районе. Стоимость услуг электрика разумна, мастера ответственно подходят к выполнению работ.

О квартирном щитке

Сам по себе, квартирный щиток, это ящик или правильно бокс с местами для установки защитных и распределительных устройств, автоматов защиты, приспособлений для установки щитка и подготовленных отверстий для ввода/ вывода электрических кабелей.

Квартирный щиток -виды

По способу монтажа квартирные щитки делятся на щитки открытой и скрытой установки.

Квартирный щиток открытой установки

Щитки открытой установки или накладные щитки устанавливаются на поверхность стены. Используются такие щитки, чаще всего, при открытой электропроводке квартиры.

shhitok-kvartirnyj-4

Для электропроводки квартиры обычно устанавливают пластиковые накладные щитки. Они не очень толстые, оборудованы красивыми дверцами и почти не портят внешний вид квартиры. Скажу больше, некоторые фирмы выпускают электрощитки с дверцами в виде фотографий или картин. Внутри щитка есть готовые места для крепления ДИН-реек, для крепления автоматов защиты. В зависимости от количества устройств, которые можно установить, ДИН-рейки можно устанавливать в один, два, три, четыре рядов. Соответственно рассчитаны они на установку 6-9-12-24-36-48  модулей. Под модулем понимается или называется один однополюсной автомат защиты, а вернее его размеры. Так трехфазный автомат защиты это три модуля, УЗО (устройство защитного отключения) это два модуля и т.д.

Щитки скрытой установки

Щитки скрытой установки, предназначенные для установки в специально сделанные ниши в стенах и применяются при скрытой электропроводки квартиры. Плюс таких щитков, они не торчат из стены. Хотя здесь я немного лгу. У пластиковых щитков для скрытой установки из стены будет «торчать» дверца на 1.5 -2 см., а вот металлические щитки будут заподлицо со стеной.

Квартирный щиток

shhitok-kvartirnyj-3

Скрытые, как и накладные щитки отличаются количеством модулей для установки.

Щитки групповые учетно-распределительные

Если в щитке выделено специальное место для счетчика, то такой щиток называется учетно-распределительный. Есть щитки только учетные, то есть только для установки приборов учета.

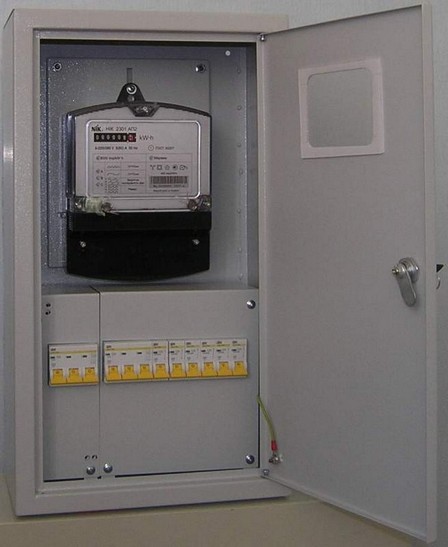

shhitok-kvartirnyj-2
