Квартирные щиты: Щиты квартирные (ЩК) и щиты электрические квартирные
Квартирный щит: виды, конструкция, назначение
Содержание
- 1 Первые квартирные щиты
- 2 Многоквартирные щиты
- 3 Современные квартирные щиты
Электроэнергию, которая поступает в квартиру обязательно необходимо распределять. Ее следует направлять к розеткам, осветительным и стационарным приборам. Вдобавок электроэнергию, которая поступает в ваш дом нужно считать. Сделать это можно с помощью электрического счетчика. Естественно, электроэнергия не всегда может быть «доброй», так как в сети часто возникают сверхтоки и короткие замыкания, которые не щадят проводку.

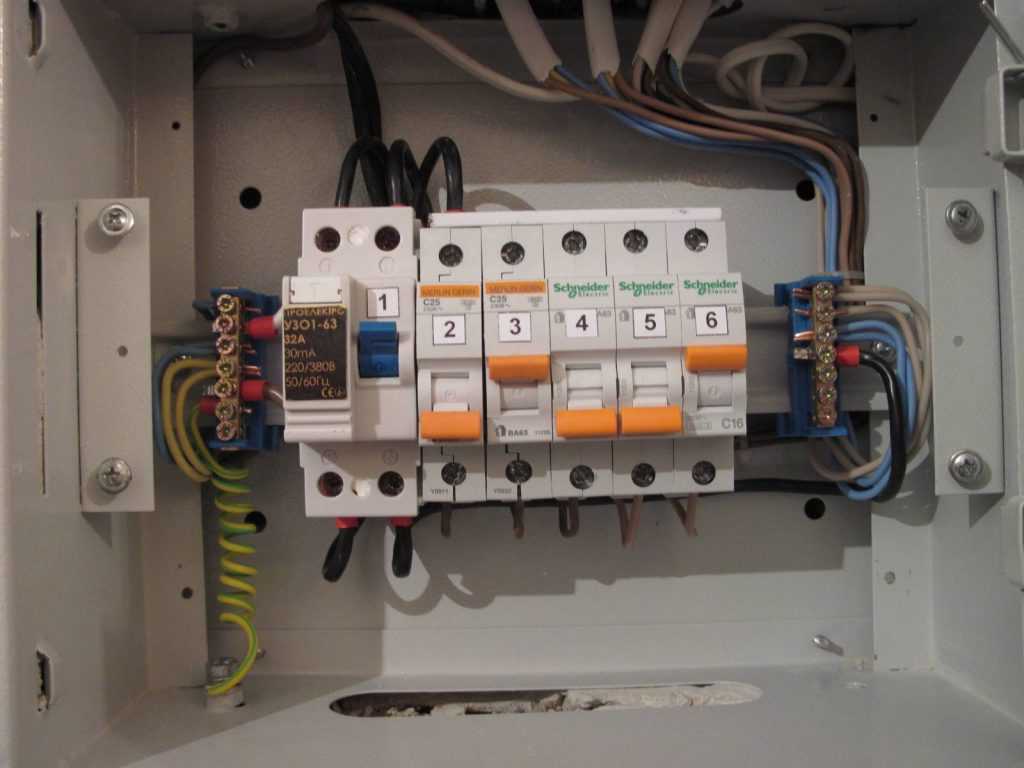

Электрический квартирный щиток
Для обеспечения надежной защиты на входе вам потребуется установить приборы максимально-токовой защиты и УЗО. Квартирный распределительный щиток позволяет разместить приборы учета, устройства защиты и провода.
Первые квартирные щиты
Не каждый электрический щит может иметь в своей конструкции все элементы, которые были перечислены выше.
- УЗО.
- Дифференциальные автоматические выключатели.
- Ограничители перенапряжения.
Допотопные электрические щиты для квартиры были выполнены в металлическом корпусе. Их крепление к стене осуществлялось с помощью обычных гвоздей. Максимальную токовую защиту в подобных конструкциях обеспечивали плавкие предохранители. Электрический счетчик в таких конструкциях размещали до пробок. Это позволяло предотвратить хищение электроэнергии.
Советская промышленность не выпускала бытовых клеммников и нулевых шин. Также в то время не существовало никаких коммутационных аппаратов.
Еще в СССР щитки имели неопрятный вид с кучей проводов
Если говорить простыми словами, то безопасность первых электрических щитов была крайне низкой. После появления на рынке компактных автоматических выключателей, квартирные щиты начали совершенствоваться. В то время через отдельный автоматический выключатель подключалась только электрическая плита.
Многоквартирные щиты
В 80-90х годах начали появляться квартирные щитки на 3-4 квартиры. Монтаж многоквартирного щита осуществляли на лестничной площадке. Благодаря этому они больше не портили интерьер квартиры. Сам щит напоминал большой металлический ящик, который был разделен на 3 или 4 секции. В каждой секции присутствовал необходимый комплект для учета и распределения электроэнергии определенной квартиры. Обычно в комплекте присутствовали следующие элементы:
- вводный пакетник ПВ;
- групповые автоматы;
- нулевая шина с зажимами.
Корпус каждого щитка в обязательном порядке соединялся с нулевым проводом, а дверца имела прозрачные окошки, которые позволяли снимать показания в любое удобное время.
Современные квартирные щиты
Сейчас времена изменились, и многие производители выпускают широкий ассортимент щитков. Наибольшей популярностью сейчас пользуется:
- ЩКУ – щит квартирный с прибором учета электроэнергии;
- ЩКР – щит квартирный распределительный.
Это качественные щитки, которые предполагают в себе скрытый и открытый монтаж. Во время работы с подобными щитами электромонтажнику необязательно вникать в принципы распределения и учета электроэнергии. Благодаря подробной инструкции запутаться с подключением практически невозможно.

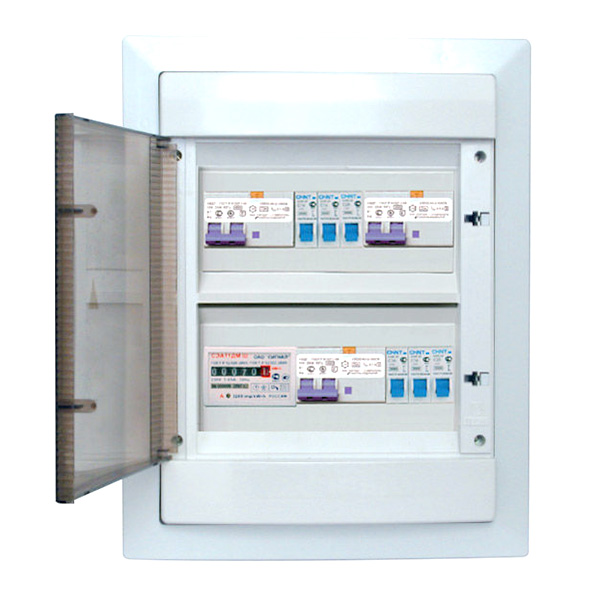

При необходимости в квартирный щиток можно монтировать счетчик
На сегодняшний день ЩКУ И ЩКР могут выпускаться в различных модификациях. Кроме этого, щиты могут быть трехфазными или однофазными.
Однако такие щиты не смогли завоевать весь рынок. Это связано с тем, что у электромонтажника не будет свободы действий, так как в устройстве уже есть все необходимые элементы.
Поэтому сегодня достаточно высокой популярностью пользуются пустые щитки ЩРН или ЩРВ, которые располагаются в квартире. Эти щитки являются модульными и содержат DIN-рейку. Дин рейка – это универсальный крепеж, который позволяет зафиксировать любые автоматы защиты, распределения и учета. Каждый владелец щита теперь самостоятельно может устанавливать необходимые элементы. Щиты ЩРН могут монтироваться со скрытой или открытой проводкой. Щиты ЩРВ оснащены специальным буртиком и монтируются, если проводка скрытая.

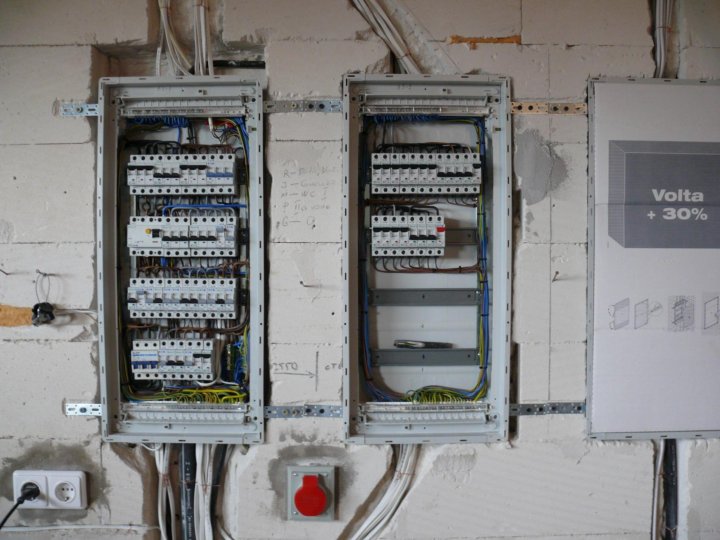

Щит продается пустым и в него можно монтировать различные элементы
Размеры щитов могут быть достаточно разнообразными. Они зависят от количества модулей, которые вы решили установить. Поэтому перед выбором сначала нужно определиться с элементами щитка. Если в щитке присутствует больше 6 модулей, тогда они будут оснащаться не только рабочей, но и защитной нулевой жилой.
Как видите, квартирные щиты стали популярными благодаря компактности модульной аппаратуры, а также возможности самостоятельно конструировать устройства с оптимальными параметрами. Большинство электромонтажников на сегодняшний день отдает свое предпочтение ЩР.
Читайте также: vse-elektrichestvo.ru/elektromontazh/elektricheskie-shhity/shhit-ucheta-elektroenergii-220-v.html.
Щиты квартирные
Изготовление щитов на ABB
Щиты Hyundai
Шкафы для метрополитена
Щиты управления двигателями
ВРУ-1, ВРУ-3
ЩУ
Шкаф автоматики
УКМ
Изготовление щитов ВРУ, ГРЩ, АВР, РУНН панелей ЩО-70 шкафы и щиты управления автоматики.
Щиток квартирный устанавливаются на стене и запитываются в зависимости от электрической схемы от щитов осветительных или распределительных.
Щитки монтируются открыто на стене, закрыто на стене или в нише.
Для ввода на щитах могут устанавливаться УЗО либо автоматические выключатели.
Для защиты отходящих линий применяются автоматические выключатели.
В трехфазных щитках устанавливаются электросчетчики типа СА4-И678М однотарифный или ЦЭ 2727 5-50 многотарифный или другие аналогичные счетчики.
Конструкция квартирного щитка
Принципиальная схема щита квартирного, коттеджного щита
Фото этажного квартирного щитка ЩК (для увеличения изображения кликнуть по картинке)
Конструкция этажного щита. Шкаф распределительный с АВР, в нижнем ряду расположены автоматические выключатели нагрузок (столовая, 2 этаж, сауна, гараж и др.)
Для отдельного дома (коттеджа) удобно иметь небольшой распределительный щит совмещенный с АВР — в случае пропадания напряжения от основного ввода автоматически запускается ДЭС (бензоагрегат), а при восстановлении он останавливается автоматически, посмотреть на странице АВР для дачи, коттеджа
Схема коттеджного щита может быть дополнена по заказу ограничителем мощности, смотреть → ОМ-ограничитель мощности
Щит учета коттеджного поселка
Вводной щит учета уличного исполнения, на вводе трехполюсный рубильник на ток 250 А, автоматические выключатели на 40А, контакторы на ток 40А.
Размеры шкафа 1720х780х410 мм. Накладной замок Барьер 2Р, счетчик многотарифный трехфазный.
Вид коттеджного щита учета и распределения. Корпус щита изготовлен из нержавеющей стали. В передней части сделаны окна для съёма показаний с электросчетчиков. Для отключения щита имеется рубильник, который обесточивает щит учета. Каждая нагрузка имеет автоматический выключатель и включение нагрузок осуществляется своим контактором. Это сделано для того, чтобы при необходимости, была возможность отключить дистанционно конкретного потребителя. В верхней части оставлено место для монтажа слаботочного оборудования, в углу двери кронштейн для установки геркона.
Щит для дачи
Щит электрический для загородного дома, квартиры, коттеджа, дачи. Для примера показан электрический щит трехфазной сети для дачи.
Распределительный щиток выполнен в металлическом корпусе, внутри которого смонтирована электрическая схема, в состав которой входит счетчик электрический, автоматические выключатели, рубильник, цифровой индикатор напряжения (вольтметр ВР-М03), три устройство защиты от повышенного или пониженного напряжения УЗМ-51 в каждой фазе и автоматические выключатели нагрузок.
