Светодиодная лента RGBW или что за RGBW лента

Светодиодная лента RGBW что это?

Особых отличий у светодиодной ленты RGBW от обычной RGB ленты нет. Только лента rgb w имеет в своей конструкции дополнительный диод белого цвета. Светодиодная лента RGBW – это один из видов RGB ленты. В них применяются светодиоды повышенной яркости в форм факторе 5050.
Обозначение на иностранных сайтах rgb white лента.

Самой современной RGB white лентой является лента со светодиодами где на одном чипе сосредоточенно сразу четыре кристалла

R — Red (красный)

G — Green (Зеленый)

B — Blue (Синий)

W — White (Белый)

Светодиодная лента RGBW

По принципу исполнения светодиодная лента RGBW бывает следующих видов.

1) Четыре кристалла на одном светодиоде

Светодиодная лента RGBW

Светодиодная лента RGBW

2) Светодиод с кристаллами RGB последовательно размещен со светодиодами Белого свечения

Светодиодная лента RGBW

3) Светодиод с кристаллами RGB параллельно размещен со светодиодами Белого свечения

Светодиодная лента RGBW

RGBW RGBWW в чем разница светодиодные ленты?

Вы наверное встречали Светодиодная лента RGBW и RGBWW, но не совсем ясно в чем разница.
Как правило все производители светодиодных лент располагают на своих чипах помимо Красного, Синего и Зеленого кристалла

W — кристалл белого свечения
WW — кристалл теплого белого свечения

В зависимости от того какая rgb white лента требуется вам, а точнее какую цветовую температуру белого света вы хотите получить. Вы должны будете выбрать одну из них. Вот в чем вся разница светодиодной ленты RGBW от RGBWW.

Светодиодная лента RGBW — подключение

Схема подключения RGB white ленты

RGB-W

Светодиодная лента RGBW имеет ряд особенностей при подключении

При использовании светодиодной ленты RGBW категорически запрещается:

  1. Последовательно соединять светодиодную ленту длиной более 5 м. Как следствие: перепад напряжения, неравномерное освещение, на токопроводящих дорожках может возникнуть увеличение тока, приводящее к перегреву и порче светодиодной ленты. Светодиодные ленты можно подключать только параллельно с соблюдением полярности.
  2. Нельзя устанавливать светодиодную ленту на нагревающиеся поверхности более 40 градусов: отопительные батареи, блоки питания, осветительные устройства и светильники.
  3. Недопустимо прикладывать к светодиодной ленте механическое воздействие, излишнее нажатие на поверхность или протирка светодиодов таким образом можно нарушить структуру светодиодов и вывести их из строя.
  4. Напряжение ленты не должно превышать норму – это может привести к перегреву ленты и вывести ее из строя.
  5. Рекомендуется устанавливать светодиодную ленту с помощью дополнительного теплоотвода в виде алюминиевого профиля.



Подключение RGB контроллера

3 ошибки подключения усилителя светодиодной ленты

последовательность подключения блок питания контроллер лента усилитель

RGB усилитель это устройство, повторяющее или усиливающее сигнал, поступающий с диммера или контроллера.

Дело в том, что самые популярные контроллеры рассчитаны как правило, на подключение 5-10 метров светодиодной ленты, не более.

Если же вам нужно сделать подсветку протяженностью 15, 20, 25 метров и так далее, то здесь вам и понадобится этот самый усилитель. На его вход подается сигнал с контроллера, после чего с выхода мы получаем точно такой же сигнал, но гораздо большей мощности.

схема подключения усилителя после контроллера

То есть, вам не придется увеличивать мощность контроллера и менять его на другой, достаточно подключить после него еще один дополнительный блочок.

Для чего нужен усилитель

Увеличивая количество усилителей в одной схеме, можно подключить любую мощность светодиодной ленты, без оглядки на мощность самого контроллера. Правда при наличии соответствующего блока питания.

Все кто впервые сталкивался с вопросом, как правильно подключить светодиодную ленту, обязательно натыкался на главное ограничение: нельзя подключать последовательно более 5 метров ленты.

нельзя подключать светодиодную ленту последовательно более 5м

Так вот, благодаря одной маленькой коробочке, это правило можно некоторым образом обойти. Вот схема того, как вы сможете последовательно наращивать метраж своей подсветки, добавляя через каждые 5 метров по одному усилителю.

почследовательное подключение светодиодной ленты

Монтировать такое количество блоков питания вовсе не обязательно, при условии что у вас есть один более мощный и все усилители будут запитаны от него.

Конечно никто не мешает вам установить дополнительный контроллер для каждого отрезка. Но в этом случае вам понадобятся несколько независимых пультов управления. И здесь встает вопрос — как вы будете их синхронизировать по цветам?

как сделать цветомузыку из светодиодной ленты и музыкального RGBконтроллера

Есть вариант с установкой многозонных контроллеров, однако это выйдет в разы дороже.

С простыми девайсами получится такая картина, когда одна половина освещения будет гореть одним цветом, а вторая другим. При этом смена цветов будет происходить с запаздыванием и визуально различимой задержкой.

Толку от таких контроллеров будет мало. Всю полную информацию по этим устройствам можете найти в статье ниже. Узнаете для себя много нового.

как выбрать и подключить контроллер для светодиодной ленты

Включив же в схему усилитель, вы без лишних затрат сможете синхронно управлять подключенной подсветкой на всей протяженности. При этом без каких-либо потерь яркости.

Расчет мощности — формула

Один из главных вопросов — как определить нужную мощность усилителя? Тут все достаточно просто и напоминает расчет при выборе блока питания.

111-blok

Итак, чтобы узнать, какой RGB усилитель вам нужен, мощность одного метра ленты умножаете на всю ее длину и на коэффициент запаса (K=1,2).

формула расчета мощности усилителя для светодиодной ленты

Этот коэффициент необходим, чтобы устройство не перегружалось и исправно проработало весь заявленный срок службы.

Рассмотрим все на конкретном примере. Допустим вам нужно подключить 20 метров Led ленты RGBW SMD 5050/60 диодов на метр.

111_5050

Мощность одного метра такого изделия составляет 14,4Вт/м.

сравнение технических характеристик светодиодной ленты SMD 5050 на 30,60,72,120 диодов

В данном случае усилитель нужно выбирать по формуле:

Если вы обратите внимание, то на коробочках этих девайсов обычно указывается ампераж и входное напряжение, но никак не мощность в ваттах. Что же делать?

как узнать мощность усилителя в ваттах а не в амперах

Тут все еще проще. Чтобы получить заветную расчетную цифру, воспользуемся формулой, известной из школьного курса физики: I=P/U

В выше рассмотренном примере имеем:

расчет тока для выбора усилителя светодиодной ленты

Получается, что в данном случае вам нужен RGB усилитель на 30А.

Если вам требуется подключить не RGB, а монохромную одноцветную ленту, оптимальным вариантом будет использование только одной «минусовой» клеммы — R или G или B. Выбирайте любую на свой вкус, разницы здесь нет никакой.

111-payka

Единственное что вам нужно учесть, общий ампераж усилителя нужно разделить на три.

И именно с такой мощностью и подбирать монохромную светодиодную ленту.

Подключение проводов

Усилители могут подключаться последовательно и параллельно. Параллельное подключение предпочтительнее, так как оно уменьшает вероятность падения уровня сигнала на светодиодной ленте и позволяет получить точную цветопередачу и яркость.

подключение rgb ленты с контроллером и усилителем

В этих коробочках есть три разъема для подключения проводов:

  • разъем питания 12/24В
разъем питания 12 24 вольт усилителя
  • и выходной разъем на Led ленту
вход и выход с RGB усилителя светодиодной ленты

При подключении блоков питания и RGB лент, необходимо строго соблюдать полярность. Помните, что запас мощности самих блоков питания, относительно всей длины подсветки, должен составлять не менее 20%

Иначе будут проблемы как с уровнем яркости, так и со сроком службы всего освещения.

сгорел блок питания светодиодной ленты как понять причину

Сечение провода от контроллера к усилителю и от усилителя к ленте, должно рассчитываться исходя из мощности нагрузки и длины проводов. В этом вам поможет следующая таблица:

таблица расчета сечения проводов для подключения светодиодной ленты 12 24 вольт

Вот стандартные провода, которые применяют в большинстве случаев:

  • если от блока питания до контроллера 5м — ПВС 2*1,5мм2
  • более 5м — ПВС 2*2,5мм2
  • от контроллера до ленты 5м — ПВС 4*0,5мм2
  • более 5м — ПВС 4*1,5мм2
каким проводом подключать светодиодную ленту с блоком питания контроллером и усилителемвыбор сечение проводов для подключения Led ленты контроллера и усилителя

Напряжение 12/24В разрешается подавать как от дополнительного блока питания, так и от общего, если позволяет его мощность.

виды блоков питания для светодиодной ленты какие выбрать и где ставить

При этом следует помнить, что устройства мощнее 250Вт обычно идут с кулером и шумят во время работы, что не совсем комфортно в жилых помещениях. В особенности в спальне.

Поэтому при недостатке мощности, профессионалы советуют ставить именно два блока.

схема светодиодной подсветки с двумя блоками питания

Популярные схемы подключения

Вот наиболее применяемые схемы подключения RGB усилителей. Светодиодная подсветка длиной 20 метров:

схема подключения светодиодной ленты от усилителя длиной 20м

Как видите, в этой схеме два блока питания. Один из них идет на RGB контроллер и первые 10 метров Led ленты.

Второй блок подключен непосредственно к усилителю и уже от него запитаны оставшиеся 10 метров ленты. При этом все участки по 5 метров подключены параллельно.

При использовании одного мощного источника питания, схема будет выглядеть уже следующим образом:

схема подключения усилителя и одного блока питания на светодиодную ленту

А вот схема, которая содержит в себе диммер, а не контроллер.

схема подключения усилителя через диммер на светодиодную ленту

Только не подключайте усилители от диммеров на 220В. Здесь должны использоваться устройства только на 12/24В, запитываемые от блоков питания.

виды диммеров какой выбрать для светодиодных ламп

Диммер ставится после блока, а уже от него идет параллельное подключение отрезка подсветки в 5 метров и RGB усилителя. Далее присоединяется еще один кусок Led ленты.

Заметьте, что входной сигнал для усилителя можно брать как с начала светодиодной ленты.

подключение мини контроллера и мини усилителя для rgb светодиодной ленты 15м и 20м

Так и с ее конца.

подробная схема подключения 15м rgb ленты от двух блоков питания и усилителя

Главное соблюсти полярность и последовательность: блок питания — контроллер — лента №1 — усилитель — лента №2 — усилитель — лента №3 и т.д.

Подключение 20 метров светодиодной ленты

Давайте конкретно рассмотрим типичную ситуацию, когда вам нужно подключить 20 метров светодиодной ленты. Для этого вам понадобятся следующие материалы:

  • светодиодная лента SMD 5050/60 14.4Вт
мощность светодиодной ленты smd 5050/60
  • два блока питания на 200Вт
разновидности блоков негерметичных для светодиодной ленты подключение RGB контроллера
  • усилитель на 16А
RGB усилитель на 16А
  • шнур питания с вилкой под розетку
  • провода ПВС разного сечения (смотри рекомендации выше)

Воспользуемся самой первой вышеприведенной схемой. Первым делом подключаете провода на стороне 220В блоков питания.

контакты блока питания светодиодной ленты

С выхода одного блока присоединяете контроллер, с другого — усилитель.

подключение контроллера и усилителяподключение контроллера и усилителя

На контроллере есть два разъема.

Там где написано Power или стоят значки «+-» подается напряжение 12/24В от источника питания.

подключение RGB контроллера

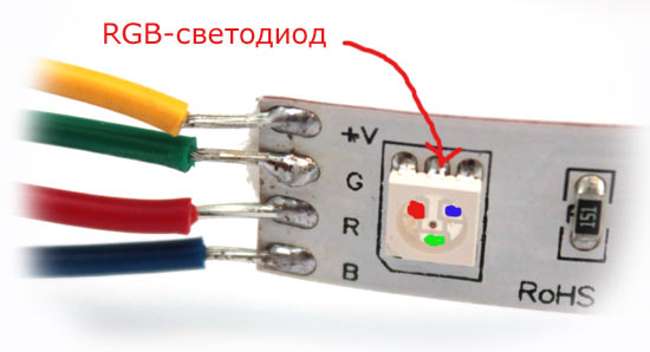

Там где буквы «RGBV+», подключаете провода идущие на лед ленту.  Плюс здесь один (V+), все остальные буквы являются минусовыми контактами.

На усилителе два входа и один выход. Прежде всего это питание Power 12/24В от блока.

вход питания 12 24 вольт от блока на усилителе

Есть кстати модели, где напряжение можно подать двумя способами. Через клеммную колодку, либо через специальный втычной разъем.

подключение усилителя через втычной разъем от драйвера

Второй вход Input — это куда подключаются провода и подается сигнал напрямую от контроллера, либо от предыдущего конца светодиодной ленты.

Output Ch2, Ch3, Ch4, Ch5 — выход на следующий отрезок Led ленты №2,3 и т.д.

разъемы на RGB усилителе для подключения проводов

В итоге получаем следующую картинку. Сигнал от контроллера подается на две пятиметровые катушки и на вход усилителя.

как подключить 20 метров светодиодной ленты

К выходу последнего подключается еще две катушки. Все что остается — подать напряжение и проверить работоспособность всей схемы.

Микроконтроллер и микроусилитель

При малых мощностях светодиодной ленты, можно обойтись без всех этих громоздких коробочек и блоков.

Воспользуйтесь микроконтроллерами и микроусилителями RGB.

микроконтроллер RGBмикроусилитель RGB

При уменьшении габаритов в десятки раз, они сохраняют все свои функциональные возможности. Единственное, что у вас исчезает — это клеммы для подключения проводов.

Все проводники из этих микроустройств уже изначально выведены наружу и подключаются посредством пайки или на специальных коннекторах и разъемах.

микроусилитель RGB как подключитьконнектор переходник для подключения микроусилителя RGB

Это очень удобно при монтаже подсветки за подвесным потолком, когда нет свободного места куда спрятать крупногабаритные квадратные коробки.

Ошибки подключения

1Подключение к RGB усилителю светодиодной ленты более 5 метров. можно ли подключать к RGB усилителю ленту более 5 метров

Некоторые ошибочно думают, что эта коробочка несет в себе какие-то волшебные свойства, и раз она называется «усилитель», соответственно через нее можно запитывать подсветку большей длины, чем разрешено в обычных условиях через простой блок питания.

Это не так. Подключили 5 метров — отрезали ленту, поставили данную штуку усиливающую сигнал, подключили еще 5 метров и т.д. Но не более 5 метров через одно устройство.

2Подключение монохромной ленты на один канал без учета разделения мощности на три части. как подключить монохромную ленту к RGB усилителю

Допустим, у вас есть одноцветная белая светодиодная лента длиной 5м и общей мощностью 72Вт. При этом вы купили RGB усилитель на 100Вт и решили подключить весь этот метраж к нему.

Так делать нельзя. На один канал устройства (R или G или B) отводится всего 100/3=33Вт, не более. Соответственно общую мощность указанную на корпусе, вам нужно делить на три.

Поэтому в данном случае, вы сможете дополнительно подключить только 2 метра монохромной ленты, а не все пять.

3Неправильный выбор блока питания. ошибки при подключении RGB усилителя к светодиодной ленте

Те, кто впервые вплотную сталкивается со светодиодными лентами предполагают, что изначально выбрав блок питания в 100Вт и присоединив к нему дополнительно еще один усилитель на 100Вт, они смогут в итоге подключить RGB ленту в 200Вт, ну или по крайней мере в 150Вт.

По факту, ничего светиться у вас не будет. Общий блок питания должен быть именно такой мощности, как итоговая мощность всей протяженности светодиодной ленты (+20%).

правильная схема подключения RGB усилителя к лед ленте

Если ее не хватает, ставьте дополнительный блочок.

Подключение светодиодных rgb-лент к контроллеру с пультом

RGB лента – печатная плата со светодиодами в виде полосы. Удобная форма источника света приобретает с каждым днём большую популярность. Гибкая структура, цветовые возможности изделия произвели своеобразную маленькую революцию в светотехнике.

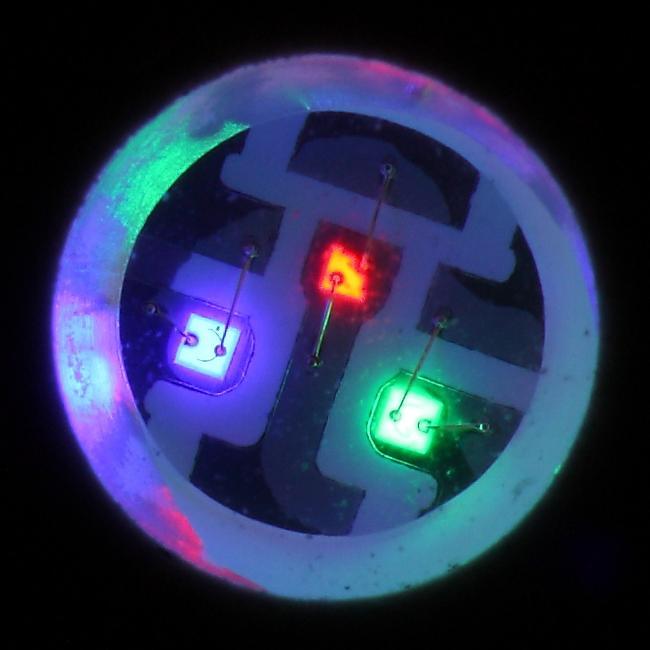

Интегральные RGB светодиоды

Интегральные RGB светодиоды

RGB технологии

В основе технологии заложен оптический эффект смешивания базовых цветов: красного (R), зелёного (G) и синего (B). Светодиод устроен таким образом, что, в зависимости от изменения поступающего тока на 3 кристалла, начинает излучать свет базовых цветов разной мощности.

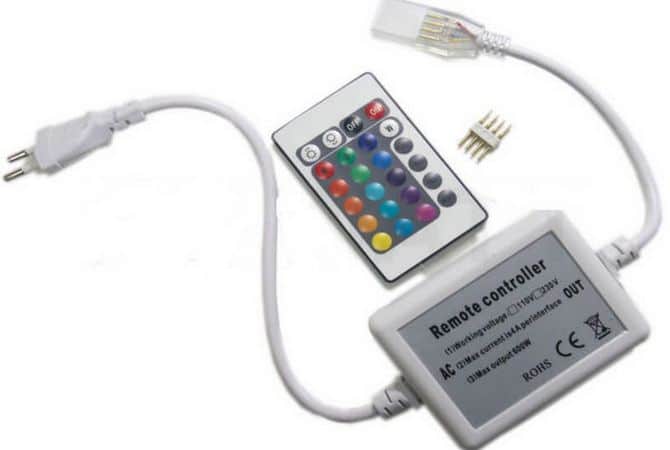

РГБ контроллер, выполняя команды пульта управления, «заставляет» светиться квадраты кристаллов с разной силой. Это позволяет окрасить общий световой пучок в разные цвета и оттенки. Цветовой эффект достигается благодаря особым свойствам кристаллов. Меняющаяся плотность светового потока позволяет получить пропорциональное смешение цветов.

RGB подсветка

RGB подсветка

Отличия от обычной ленты

Монохромная лента содержит отдельные светодиоды определённого цвета. К каждому диоду подведены 2 токопроводящие полоски. На ленте RGB LED к диодам могут быть подведены четыре или пять проводников.

Важно! Аббревиатура LED – это первые буквы английского выражения «light electric diod», что в переводе означает световой электрический диод.

Преимущества и способы применения

РГБ лента обладает рядом достоинств:

  • широкая сфера применения;
  • простой монтаж;
  • экономичное энергопотребление;
  • использование полос любой длины;
  • возможность получения большого числа оттенков всех цветов радуги;
  • RGB ленты с контролером и пультом позволяют дистанционно устанавливать различные цветовые композиции подсветки из любого места помещения;
  • безопасность эксплуатации RGB освещения обеспечивается низковольтовым питанием.

Существует несколько способов применения. Вот некоторые из них:

  1. Ленты крепят к нижней поверхности мебели (кресла, журнальные столики, диваны и пр.). В комнате при выключенном верхнем освещении подсветка создаёт уютную красочную атмосферу;
  2. В помещении устраивают потолочный коробчатый карниз с пазом. В него вкладывают диодную ленту с пультом управления. Во время проведения праздничных ужинов, просмотров фильмов по домашнему кинотеатру потолочная светодиодная лед полоса создаст в комнате неповторимую световую гармонию.
  3. В Рождественские праздники подсветка RGB может украсить оконные и дверные проёмы.
  4. RGB ленту с контроллером и пультом подключают к датчику движения. Такую систему устанавливают в проходных помещениях. Контроллером можно настроить светодиоды на белое освещение.
  5. LED полосами можно обозначить акцентную стену, выделить пилястры, плинтусы и другие рельефные детали, подчеркнув эстетичность интерьера помещения.

Выбор ленты

Аббревиатура RGB – это название цветов: Red – красный, Green – зелёный, Blue – синий. Если в маркировке есть эти буквы, то это может значить, что лента оснащена трёхцветными светодиодами. Смешивая цвета, добиваются нужной окраски света.

Есть LED полосы с пятью выводами на каждый светодиод. Ленты имеют маркировку RGB W. Последняя литера означает английское слово white (белый цвет). Пятый вывод диода «отвечает» за белое свечение. В простой ленте RGB тоже можно добиться этого эффекта, но это будет не совсем чистое белое излучение.

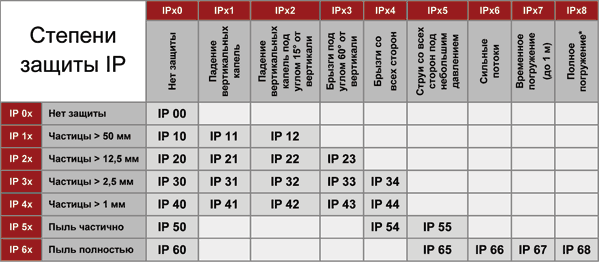

При выборе изделия нужно обращать на класс защиты, их в основном всего два:

  • IP 20 – не выдерживает условия повышенной влажности и запылённости;
  • IP 67-69 – подсветку можно монтировать в ванных комнатах, саунах и бассейнах, не боится пыли.

Степень освещённости

На пульте управления в левом углу расположены две белые кнопки. С их помощью устанавливают два режима освещённости. Первая кнопка слева включает светодиодную систему на полную мощность. Второй клавишей можно превратить освещение помещения в полусумрак.

Дорогие системы оснащаются диммерами. С их помощью меняют силу света от максимума до минимума постепенно.

Параметр светимости определяется количеством люменов, приходящихся на 1 метр длины ленты. Если величина составляет 5 лм/м, то РГБ полоса длиной 5 метров будет обладать степенью освещённости 25 люменов. Этот показатель можно сравнить с лампочкой мощностью 150 Вт.

Тип светодиодов

В печатных РГБ схемах устанавливают светодиоды 2-х типов. Первый вид имеет 4 подводки – это три провода (R, G, B) и один общий для всех диодов проводник.

В RGB W добавляют 5 провод. Это связано с тем, что в светодиод добавлен 4-й кристалл, который излучает белый свет.

Плотность диодов

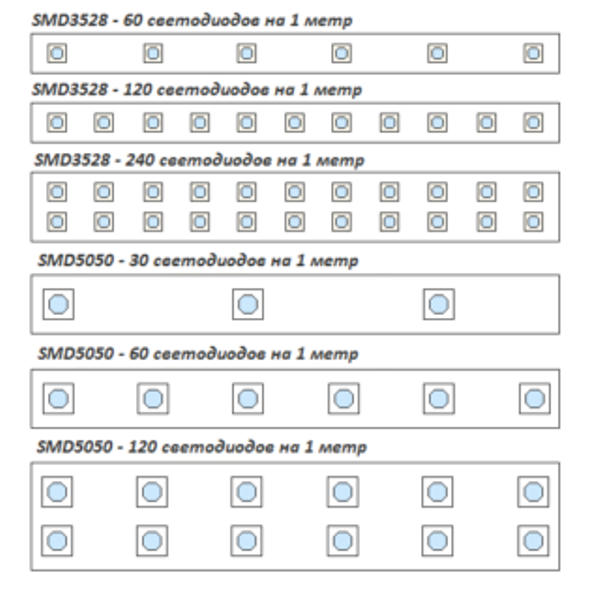

От частоты размещения светодиодов на полосе зависит качество светового потока. Слишком много излучателей может превратить отрезок ленты в бесформенный сверкающий объект. Существует несколько видов RGB изделий с различной плотностью диодов. На картинке внизу представлено 6 вариантов расположения светящихся элементов.

Плотность светодиодов

Плотность светодиодов

Цвет ленты

Этот параметр целиком зависит от качества изготовления светодиодов. У разных производителей РГБ ленты могут излучать цветовую гамму неравнозначной насыщенности. Брендовые изделия выдают яркие сочные краски огней. Ленты с непонятной маркировкой неизвестного производителя могут сильно разочаровать потребителя.

Степень защиты

Защита от пыли, влаги и воды имеет систему классификации. С низким классом защиты ленты эксплуатируют в жилых помещениях, где есть нормальная влажность и минимум пыли. Самая высокая защищённость позволяет монтировать подсветку под водой. В нижней таблице указаны коды защиты и, что они означают.

Классы защиты РГБ подсветки

Классы защиты РГБ подсветки

Питание RGB ленты

РГБ подсветка потребляет постоянный ток напряжением 12, 24 и 36 вольт. Блок питания представляет собой выпрямитель с понижающим трансформатором, который подключают к бытовой электросети 230 вольт.

Обратите внимание! Существуют редкие модели светодиодных подсветок, которые включают напрямую в обычную розетку 220 в. Диоды излучают исключительно белый свет. Ряд светодиодов размещён на металлическом каркасе. Такие подсветки монтируют на нижней поверхности подвесных шкафов над кухонными столами или тумбами.

Выбор блока питания

Блок питания к РГБ ленте подбирают соответственно предполагаемой нагрузке. Для этого делают простой расчёт мощности прибора. Если понадобилось установить подсветку из двух RGB полос длиной 5 и 3 метра мощностью 14,4 Вт/м и 7,2 Вт/м, то общая расчётная нагрузка составит: 14,4х5 + 7,2х3 = 93,6 Вт. Полученную величину умножают на коэффициент запаса 1,2. В итоге понадобится блок питания мощностью 93,6х1,2 = 112,32 Вт. Следовательно, нужно приобрести прибор, рассчитанный на нагрузку 120 Вт.

Как управлять светом RGB ленты

Управляют светом РГБ контроллером. Прибор, выполняя команды пульта, подаёт ток определённой величины на кристаллы светодиодов. Связь пульта с командным блоком осуществляется посредством инфракрасного излучения.

Пульты дистанционного управления RGB подсветкой представляют собой компактные приборы с сенсорными кнопками. Фиксируя клавишу определённого цвета, добиваются увеличения или уменьшения силы выбранного цвета. Оперируя несколькими кнопками, достигают смешивание цветов, нужного колорита.

Питание пульта обеспечивается 2-мя или 4-мя батарейками формата АА и ААА. Режим «Танец» создаёт переливание цветов из одного в другой. Пульт имеет широкие возможности. Можно настраивать скорость смены цветов, мерцание и многое другое.

Выбор контроллера

Управляющие блоки – РГБ контроллеры, могут иметь различное исполнение. Главная характеристика для выбора той или иной модели – мощность прибора. Второе место занимают возможности прибора.

Виды контроллеров

Несложные по конфигурации приборы способны настроить определённый цвет излучения и создать простые световые эффекты. Более совершенный RGB контроллер может программировать изменения цветного фона и создавать различные эффекты.

Контроллер с пультом управления

Контроллер с пультом управления

Режимы работы RGB контроллеров

Лучшие виды управляющих блоков обладают широкими возможностями. Множество режимов работы позволяет добиться нужного эффекта подсветки. Это мерцающий, перетекающий и динамичный режимы смены окраски цветового фона, излучаемые лентой.

Способы подключения

Схема подключения РГБ ленты едина для всех подсветок. Она состоит из трёх основных позиций: это блок питания, контроллер и сама лента.

Соединение пайкой

Для подсоединения проводов, идущих от контроллера к РГБ полосе, используют индукционный паяльник. Точечная пайка обеспечивает надёжные контакты.

Подводка к светодиоду

Подводка к светодиоду

Коннекторы для светодиодной RGB полосы

Наилучший способ создания контактных соединений – это установка на концах проводов клемм. Это намного надёжнее пайки.

Подключение к контроллеру РГБ ленты длиной, превышающей его мощность

Величина нагрузки ленты указывается изготовителем в сопроводительной документации, выраженной в ваттах 1 метра отрезка. Если мощность управляющего блока недостаточна для эксплуатации данного куска ленты, то нужно в питание подсветки включить усилитель.

Прибор увеличивает сигнал контроллера. Если объединить несколько усилителей, можно сформировать подсветку любой длины. На корпусе устройства нанесена надпись «RGB AMPLFIFIER».

Устройство встраивают в разрыв ленты. Мощность подбирают, исходя из расчётной нагрузки последующей длины полосы.

Дополнительная информация. Например, нужно подключить РГБ ленту длиной 20 метров с расчетной нагрузкой 14,4 Вт/м. Мощность полосы составит 288 Вт. Контроллер рассчитан на нагрузку величиной 216 Вт. Требуемое дополнение мощности составит 288 – 216 = 72 Вт. Для обеспечения питания светодиодной системы понадобится блок питания мощностью 360 Вт.

RGB подсветка создаст своеобразный комфорт и украсит интерьер помещения. Световой декор поднимет настроение и придаст уютную атмосферу жилищу.

Видео

Цветная светодиодная лента (RGB) [Амперка / Вики]

Цветная светодиодная лента — пятиметровая герметичная сборка из 300 RGB светодиодов. Лента предназначена для интерьерного и фасадного освещения, использования в рекламных конструкциях и мультимедийных проектах.

Лента рассчитана на работу от источников постоянного тока, напряжением 12 вольт и силой до 3 ампер.

Видеообзор

Подключение и настройка

Светодиодная лента подключается к управляющей плате через силовой ключ. Включать и выключать ленту можно через реле, но управлять яркостью светодиодов так получиться.

При подключении к Arduino или Iskra JS удобно использовать Troyka Shield.

Пример работы

Зададим яркость каждого цвета с помощью переменных резисторов. Подключите светодиодную ленту через силовые ключи к пинам 9, 10 и 11. Для управления подключите три потенциометра к аналоговым пинам A0, A2 и A4.

Схема подключения

Код программы

led_strip_pwm_pot.ino
// пины подключения потенциометров
#define POT_RED_PIN     A0
#define POT_GREEN_PIN   A2
#define POT_BLUE_PIN    A4

// пины подключения RGB светодиодной ленты через ключи
#define LED_RED_PIN     9
#define LED_GREEN_PIN   10
#define LED_BLUE_PIN    11

void setup() {
  // пины в режим выхода
  pinMode(LED_RED_PIN, LOW);
  pinMode(LED_GREEN_PIN, LOW);
  pinMode(LED_BLUE_PIN, LOW);
}

void loop() {
  // считываем показания с потенциометров
  // и преобразуем полученый диапазон в диапазон: от 0 до 255
  int sensorRed = map(analogRead(POT_RED_PIN), 0, 1023, 255, 0);
  int sensorGreen = map(analogRead(POT_GREEN_PIN), 0, 1023, 255, 0);
  int sensorBlue = map(analogRead(POT_BLUE_PIN), 0, 1023, 255, 0);
  // устанавливаем полученную яроксть на каждый цвет ленты
  analogWrite(LED_RED_PIN, sensorRed);
  analogWrite(LED_GREEN_PIN, sensorGreen);
  analogWrite(LED_BLUE_PIN, sensorBlue);
}

Общие сведения

Светодиодная лента — это гибкая печатная плата, на которой через равные интервалы распаяны светодиоды.

Длина ленты

Светодиоды на ленте разбиты на группы. Каждая группа состоит из нескольких включенных последовательно светодиодов и является законченной схемой. Это позволяет разрезать ленту на отрезки, кратные длине одной группы.

Светодиодные ленты можно объединять в одну гирлянду.

При использовании длинных лент, позаботьтесь о правильной схеме питания. Нельзя подать напряжение только с одного конца: дорожки в ленте тонковаты для большого тока. Подключайте провода питания ко всем стыкам лент и по её концам.

Плотность размещения светодиодов на ленте

Яркость свечения светодиодной ленты зависит от типа установленных светодиодов и их количества. За единицу измерения принято считать количество светодиодов, установленных на один метр длины ленты. Больше светодиодов — больше световой поток. Количество светодиодов на метр длины ленты лежит в диапазоне от 30 до 120 штук.

Но надо учесть, что чем больше светодиодов на метре длины светодиодной ленты, тем мощнее потребуется блок питания. К выбору этого параметра нужно подходить с позиции «необходимо и достаточно».

Элементы ленты

Светодиод SMD 5050RGB

Светодиод SMD 5050 (5×5 мм) — полупроводниковый источник света, предназначенный для конструирования в различных осветительных устройств. Светодиод стабилен при перепадах температуры и влажности, выдерживает длительное воздействие солнечных лучей и вибрации.

Чип светодиода SMD 5050 состоит из трёх кристаллов. Каждый кристалл имеет два отдельных вывода (анод и катод), что дает возможность для независимой регулировки их яркости.

Светодиоды изготавливается в двух вариациях:

  • одноцветные (белые, жёлтые, красные, зелёные, синие)

  • многоцветные (RGB).

Многоцветные или RGB-светодиоды состоят из трёх кристаллов разных цветов: синего, красного и зелёного(Red, Green, Blue). Изменяя ток одного, двух или трёх кристаллов одновременно, можно получить практически любой цвет излучения из видимого спектра.

Токоограничивающий резистор

Токоограничивающий резистор служит для ограничения протекающего тока через светодиод. Если резистор имеет номинальное сопротивление ниже требуемого, то светодиод выйдет из строя (перегорит), а если значение этого показателя будет выше необходимого, то свет от полупроводникового элемента будет слишком тусклым.

Контакты подключения

  • (+12V) — положительный контакт светодиодной ленты. Общий для всех трёх цветов. Подключите к плюсовому клеммнику источника напряжения 12 вольт;

  • (R) — отрицательный контакт светодиодной ленты для красного цвета. Подключите к управляющей электронике через силовой ключ.
  • (G) — отрицательный контакт светодиодной ленты для зелёного цвета. Подключите к управляющей электронике через силовой ключ.
  • (B) — отрицательный контакт светодиодной ленты для синего цвета. Подключите к управляющей электронике через силовой ключ.

Место резки

Светодиодная лента состоит из коротких самостоятельных отрезков, представляющих собой законченное изделие. Схематически последовательно соединены по одному кристаллу трех разных модулей. На каждую сборку приходиться по одному гасящему резистору. Это даёт возможность укоротить ленту до необходимой в проекте длины. Для этого разрежьте ленту поперёк линии, нанесённой по центру контактных площадок между маркировкой.

Место резки маркируется ножницами

Защита от внешних факторов

Лента защищена полимерной основой на базе кремнийорганических соединений для обеспечения защитных свойств степени IP65 в широком температурном интервале и повышенной пропускной способностью света в течение всего срока службы.

Характеристики

  • Длина ленты: 5 метров

  • Цвет свечения: RGB, 16 миллионов цветов

  • Рабочее напряжение: 12 В

  • Потребляемый ток: 3 А (0,6 A/м)

  • Потребляемая мощность: 36 Вт (7,36 Вт/м)

  • Модель светодиода: SMD 5050RGB

  • Плотность светодиодов: 60 штук/м

  • Кратность резки: 3 светодиода

  • Класс защиты: IP65

Ресурсы

Светодиодная RGB лента и несколько контроллеров

Некоторое время назад товарищ попросил меня написать обзор о его товаре. Да, не удивляйтесь, так тоже бывает 🙂
И вот у меня наконец то дошли руки и до этого товара. К сожалению ссылки на некоторые товары уже неактивны, но думаю что обзор все равно поможет понять «кто есть кто».

Вообще началась вся эта история с контроллерами и лентой еще летом. Случайно так вышло, что товарищ подумал что один из контроллеров работает через WiFi. По крайней мере (насколько я понял) так было заявлено у продавца. Ну и попутно дал мне разных других контроллеров чтобы сделать сравнительный обзор, что я и решил в итоге сделать.

Случайно вышло, что один из контроллеров не попал на фото, но в обзоре он будет.

Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
К «умному» контроллеру я вернусь ближе к концу обзора, а пока расскажу о ленте.

Заказана была RGB лента. Это означает, что она содержит светодиоды трех цветов, красный, зеленый и синий.

Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Ну а если говорить точнее, то на ней установлены трехцветные светодиоды размера 5050. В каждом светодиоде находится три кристалла соответствующего цвета свечения.
Я не зря оговорился выше насчет светодиодов трех цветов, так как есть и такие ленты, там обычно светодиоды меньше, но их количество в 3-4 раза больше.

Вообще разновидностей лент очень много, попробую разделить их на группы;
1. Количество светодиодов на метр — 30 — 60 — 120 — 240
2. Напряжение питания — 5 — 12 — 24 — 220
3. Цвет — Красный — зеленый — синий — белый (теплый, холодный, нейтральный) — RGB — RGBWW.
4. Защита — обычная — герметичная (покрытая силиконом).
5. Исполнение — однорядная — двухрядная
6. Расположение светодиодов — фронтальная — торцевая.
7. Тип светодиодов — выводные — SMD
8. Корпус SMD светодиодов — 3014 — 3528 — 3825 — 5630 — 5730 — 5050.

Вернее это даже не разделение на типы, а вариации примененных компонентов и исполнения, обозреваемая лента выделена жирным шрифтом.

Кроме того сейчас существуют ленты с «умными» светодиодами, в ней можно управлять каждым светодиодом, но необходим соответствующий контроллер. Также применение таких лент ограничивает еще и низкое питание, потому ток потребления получается очень большой.

Белая лента часто используется для местного освещения. Кстати по поводу этого небольшой совет, если планируете делать подсветку, то выбирайте ленту с большой плотностью, например 120шт/м и используйте рассеиватель. Дело в том, что например на кухне популярны рейлинги, и если использовать ленту с малой плотностью и без рассеивателя, то вы будете видеть отражение светодиодов в виду ярких точек, что будет очень неприятно для глаз.
Например есть однорядные ленты с количеством светодиодов 240шт/метр.

Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Кроме того, использование лент покрытых силиконом также не всегда полезно, так как силикон имеет свойство темнеть со временем и его не очень удобно мыть.
Потому я бы советовал применять алюминиевые радиаторы с рассеивателем, получается дороже, но удобнее и красивее.

Лента представляет собой небольшие участки, на которых находится три светодиода и три резистора. Светодиоды одного цвета соединены последовательно и ток через них ограничивается при помощи резистора.
В данном случае это резистор 330 Ом и два по 150Ом. Различие в номиналах обусловлено тем, что на разных светодиодах разное падение напряжения.

Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Проверим сначала мощность, здесь я решил попутно показать, что светодиодные ленты имеют нелинейную характеристику потребляемого тока в зависимости от напряжения.
Например я как то встречал вопросы типа — а от 9 Вольт лента работать будет?
Будет, только мощность упадет очень сильно.

И так, тестируем ленту в двух режимах, при напряжении 12 и 10 Вольт и смотрим как меняется потребляемая мощность.
Причем можно заметить, что мощность меняется по разному для светодиодов разного цвета.
1. Зеленый, 13.8 и 6.75 Ватта, разница в 2 раза.
2. Красный, 15.3 и почти 9 Ватт, разница около 1.7 раза

Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
1. Синий, 12.2 и 5 Ватт. Разница почти 2.5 раза.
2. Все три цвета вместе, 35.8 и 18.6 Ватта, разница около 2 раз.Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Эксперимент показал, что синие светодиоды более чувствительны к падению напряжения, так как прямое напряжение на них самое больше, а на красных наоборот, и с ними разница меньше всего. В случае с красными светодиодами на токоограничивающем резисторе падает больше и имеется небольшой запас напряжения.

Чем чревато такое падение.
1. Если вы пытаетесь использовать такую ленту как источник белого света (что в корне неправильно), то к концу ленты спектр свечения изменится, так как напряжение там падает и красный будет светить сильнее, а синий слабее.
2. К концу ленты просто упадет общая яркость.

Первый пункт проверять не вижу смысла, а вот второй покажу. Вообще я это уже как то делал в своем обзоре, но там была обычная белая лента.
На фото не очень хорошо видно, но даже так заметно, что светодиоды внизу светят ярче, чем светодиоды вверху. Думаю нетрудно догадаться, что вверху светодиоды с конца ленты.

Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Второй вариант снимка. Лента светит очень ярко и мешает фотографировать.Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Если хочется получить гарантированно равномерную яркость свечения ленты по всей ее длине, то решается это очень просто, лента подключается диагонально.
Общая яркость ленты в таком варианте подключения останется примерно неизменной, но неравномерности не будет.Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Возможно кто то скажет, да сколько там падает то на ленте. А падает довольно много.
Я подал 12 Вольт на одну сторону ленты и измерил напряжение на втором конце.
1. Зеленый, падение 3.1 Вольта
2. Красный — 2.5 Вольта
3. Синий — 2.5 Вольта
4. Все четыре цвета соединенные параллельно на втором конце, лента в режиме белого света — 2.7 Вольта.
Как видим, даже мой эксперимент со снижением напряжения до 10 Вольт не отражает всю картину, там падение было примерно мощности 1.7-2.5 раза, здесь же напряжение еще ниже, потому можно ориентироваться на значение 2-3 раза.Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
На некоторых снимках можно заметить, что суммарная мощность потребления ленты иногда отличается, хотя напряжение блока питания стабилизировано. Это влияние прогрева светодиодов. Чем выше их температура, тем меньше падение напряжения на них и тем больше ток потребления ленты.
В процессе тестов я не включал ленту на долго, так как тестировал ее в катушке, а нагревается в таком режиме она очень заметно.
На термограмме виден рост температуры за одну минуту.

Кстати, часто в интернете пишут, что смотанный на катушке кабель греется из-за индуктивности. Ниже наглядный пример того, что нагрев происходит лишь потому, что большое количество выделяемой энергии размещено очень компактно. То же самое происходит и с электрическим кабелем в удлинителе если его не размотать при большой токе нагрузки.

Светодиодная RGB лента и несколько контроллеров
Но на самом деле мощные ленты могут перегреваться даже в размотанном состоянии, потому для них применяют специальные радиаторы.
Кроме того такие радиаторы обычно могут комплектоваться светорассеивателями, крепежом, торцевыми заглушками. Потому если хотите чтобы лента служила долго, то купите к ней радиатор или по крайней мере клейте на металлическую поверхность. После приклеивания рекомендую прозвонить контакты ленты и радиатор на предмет отсутствие короткого замыкания.Светодиодная RGB лента и несколько контроллеров
Перейдем теперь к контроллерам. Как показала практика, даже среди четырех протестированных контроллеров одинаково работают лишь два, потому я и решил их немного протестировать.

Для начала самый простой контроллер.
Производитель декларирует питание 12-24 Вольта и ток 18 Ампер, но так как каналов 3, то получается по 6 Ампер на один канал.
В большинстве случаев этого тока более чем достаточно, так как даже при 12 Вольт питании это более 200 Ватт.

Контроллер трехканальный, упакован в аккуратную коробочку.

Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
В комплект входит:
1. Контроллер
2. Пульт управления
3. Двухсторонний скотч
4. Инструкция.Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Инструкция на английском, но по большому счет она особо и не нужна. Из нее следует, что контроллер имеет 20 режимов работы.Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Эту страницу инструкции я показал только из-за схемы подключения.
Здесь все просто, четыре контакта ленты подключаются к четырем контактам контроллера.Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Первое мнение когда увидел контроллер — да он игрушечный 🙂
На вид действительно очень маленький.

Я не привожу ссылки на показанные в обзоре контроллеры, так как ссылки где уже сгорели, а сами контроллеры думаю ничем не отличаются от других таких же.

Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Провода подключаются при помощи винтовых клеммников, причем питание можно подавать как через клеммник, так и используя блок питания со стандартным штеккером.
Правда меня терзают сильные сомнения, что используемый клеммник, не говоря о разъеме, выдержит 18 Ампер. Реально думаю что максимум 6-8 при использовании клеммника и 4-5 при использовании разъема.

Так как снаружи ничего интересного нет, то дальше я полез внутрь. Это первый контроллер светодиодной ленты, который попал ко мне в руки, раньше и не приходилось с ними сталкиваться, но все когда нибудь бывает в первый раз.

Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Печатная плата выглядит весьма аккуратно, клеммники довольно качественные, потому возможно и до 10 Ампер проблем не будет.
Правда электролитический конденсатор, установленный на плате, навевает грусть. Я даже вспомнил мой первый опыт с низковольтным ШИМ регуляторов мощности, где узнал что конденсаторы очень даже могут греться.Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
С обратной стороны платы видны залуженные участки дорожек для увеличения сечения.
Также видно много переходов между сторонами платы, правда толку от них немного, так как они отводят большей частью тепло не от корпуса транзистора, а от двух его выводов.Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Силовая часть реализована при помощи трех полевых транзисторов NTD4963N.
Данные транзисторы имеют сопротивление открытого канала 9.6мОм. Что при токе 6 Ампер и почти статическом режиме работы будет примерно равняться примерно 0.35Ватта рассеиваемой мощности. Но дело в том, что я не проверил какое у них напряжение на затворе (а скорее всего оно 4.5-5 Вольт), потому посчитаю заодно для самого худшего режима, когда питание 5 Вольт. В данном варианте даташит говорит о сопротивлении в 16мОм или почти 0.6 Ватта при непрерывном токе в 6 Ампер.

Для такого корпуса и такой платы это с большим запасом, я думаю можно было ы спокойно ток поднять до 8 Ампер, правда это не имеет особого смысла, но запас у транзисторов есть.
В качестве драйвера применена микросхема CD4050BM, а справа внизу находится EEPROM 24C02.

Управляется же вся эта конструкция от микропроцессора со стертой маркировкой.
За дистанционное управление отвечает еще одна микросхема и опять со стертой маркировкой, хотя для меня вообще непонятен смысл такой «шифровки».

Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Пульт работает на частоте 2.4ГГц, питание от двух элементов АА. Внешне похож на кусочек мыла 🙂
Пульт полностью сенсорный, т.е. какие либо механические кнопки отсутствуют как класс, что на мой взгляд очень неудобно.
Дело в том, что как его ни держи, а все равно можно случайно зацепить другой сенсор и переключить какой нибудь режим. Возможно нужна практика, но мне не очень понравилось.
Сверху цветной круговой сенсор, водя по которому пальцем, можно относительно плавно менять свет свечения ленты.
Снизу шесть сенсоров управления — Яркость, скорость переключения, выбор эффекта.Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Все контроллеры я проверил на предмет наличия пульсаций. Вернее даже не так. Пульсации есть у всех контроллеров, так как они используют ШИМ при регулировании, потому проверялись две вещи:
1. Частота работы и соответственно пульсаций.
2. Отсутствие пульсаций в режиме 100% яркости.

По первому пункту провал, частота работы ШИМ регулировки всего 125 Гц, это мало, очень мало. Почти на такой частоте мерцают люминесцентные лампы с электромагнитным балластом. Но у лам есть понятие — послесвечение люминофора, здесь же такого нет, потому я бы советовал такой контроллер только дли эпизодического использования.

Светодиодная RGB лента и несколько контроллеров
Небольшое видео про этот контроллер. Если смотреть внимательно, то видно что регулировка переходов между цветами не очень плавная, т.е. вариантов смешивания цветов не так много.


Второй контроллер очень похож на первый. похожая коробочка, только в более ярком исполнении.
Но здесь заявлено наличие четырех каналов и суммарный ток в 24 Ампера.Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Комплект точно такой же как и у предыдущего контроллера: Контроллер, пульт, инструкция и двухсторонний скотч.Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Инструкция также почти идентична, но эффекты немного отличаются.Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Да и само устройство почти один в один. Разница в наличии четвертого канала для управления лентой с отдельным каналом белого цвета и измененной программе.
Дело в том, что в первом случае при включении режиме — освещение (белый цвет) включаются все три канала, здесь же три канала цветов отключаются и включаются только белые светодиоды.Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Подключение и конструкция идентична предыдущему контроллеру.Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Хотя на плате изменения больше, чем просто один дополнительный транзистор.
Например входной конденсатор стоит уже с претензией на низкий импеданс.Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Но дорожки снизу не усилены, хотя ток заявлен больше, чем у предыдущего варианта.Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Вообще плата собрана довольно аккуратно.Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Применены четыре транзистора 09N03, согласно найденному даташиту они имеют максимальное напряжение в 25 Вольт (потому я не рекомендую питать такой контроллер от 24 Вольт как заявлено), и сопротивление 9 или 12 мОм в зависимости от напряжения управления.
В плане тепловыделения картина примерно идентична предыдущему контроллеру, может чуть лучше, но несущественно. Потому 6 Ампер на каждый выход вполне реален.
В качестве «драйвера» применена та же микросхема.

Ну и как в прошлый раз, микроконтроллер со стертой маркировкой, чип EEPROM и микросхема радиоприемника.

Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Пульт идентичен почти на 100%, но пульты не взаимозаменяемы, так как предположительно имеют различную кодировку и друг другу не мешают.Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
На осциллограмме мы видим те же пульсации с частотой 125 Гц и то же отсутствие пульсаций в режиме 100% яркости. Что дает повод предположить идентичность контроллеров, конечно за исключением небольшого изменения программы для управления каналом белого света.Светодиодная RGB лента и несколько контроллеров
На этом видео можно заметить, что при переходе в режим освещения лента погасает, это нормально, так как лента RGB, а контроллер RGBW.


Этот контролер не попал на групповое фото, да и вообще я сначала даже как то забыл про него.
Он явно отличается от предыдущих вариантов, по крайней мере внешне.

Корпус металлический, заявленные характеристики такие же как у первого варианта, 18 Ампер общий ток или до 6 Ампер на канал, каналов три.

Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Данный вариант исполнения на мой взгляд немного лучше, корпус можно прикрутить к чему либо, да и применены более удобные и качественные клеммники, но при этом есть и обычный разъем питания.
/На клеммник выведены контакты подключения ленты и питания.Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Как видно на фото, клеммник состоит из двух частей, к одной части подключаются провода, потом эта часть уже подключается к контроллеру, так удобнее подключать, особенно в узких нишах.
Если вы думаете что металлический корпус нужен для охлаждения, то расстрою, транзисторы не то что не имеют теплового контакта с ним, а и вообще находятся на другой стороне платы. Хотя судя по предыдущим вариантам охлаждение им и не нужно.Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Плата аккуратная. Так как корпус металлический, а радиоволны через металл пролазить никак не хотят, то антенна размещена около разъема. Практика показала, что особо на дальности это не сказывается. Вернее сказывается, но дальность работы в домашних условиях достаточна и в таком исполнении.Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Разъемы как всегда паяли уже после сборки самой платы, потому видны следы флюса, дорожки не усилены.Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Ключевые транзисторы идентичны первому варианту контроллера. Также на плате виден неизвестный микроконтроллер, EEPROM и чип радиоприемной части, но на этот раз с маркировкой.
А вот чего здесь нет, так это «драйвера» для управления полевыми транзисторами, хотя на низких частотах работы это не имеет почти никакого значения.Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
А вот пульт отличается кардинально. Причем все фото с этим пультом мне пришлось перефотографировать, так как правильно он располагается кнопками вверх, заметил я это только когда понял, что яркость ленты регулируется наоборот 🙂
Здесь у производителя получилось сделать и плохо и хорошо одновременно.
1. Хорошо — кнопки не сенсорные, реально удобнее чем сенсоры, так как ощущаются тактильно ДО нажатия/прикосновения.
2. Плохо — кружок регулировки цвета распложен внизу и при нажатии на кнопки его легко можно зацепить рукой, при этом контроллер обычно отключает последний выбранный режим и переходит в режим регулировки цвета. Но срабатывает такой не всегда, видимо зависит от выбранного режима работы.

Питание пульта 3 батарейки ААА, возможно потому дальность получилась сопоставимой с контроллерами в пластмассовом корпусе. Частота работы неизвестна, судя по антенне предположу что не 2.4ГГц, как в предыдущих, а около 433.

Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
В плане мерцания данный контроллер хуже всех, так как он имеет не только низкую частоту пульсаций, а и не умеет в режиме 100% яркости подавать питания непрерывно, потому на правой осциллограмме видны небольшие провалы (осциллограмма инвертирована).Светодиодная RGB лента и несколько контроллеров


Сравнительное фото пультов трех контроллеров.Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Я не зря на предыдущем фото показал пульты, хотя в запасе остался еще один контроллер.
Дело в том, что следующий вариант пультом не комплектуется.

Вот с покупкой этого контроллера и возникла накладка. Товарищ глядя на частоту работы в 2.4ГГц и заявленное управление со смартфона решил, что здесь WiFi. По большому счет такая ошибка вполне возможна, правда я думаю, что если бы он поддерживал WiFi, то это было бы написано большими буквами на самом видном месте.
Зато в характеристиках указано наличие микрофона, программируемого включения и еще всякие полезности.

Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Комплект прост, сам контроллер и антенна, но размеры контроллера заметно больше, чем у предыдущих.Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
В процессе разбирательства было почти сразу понятно, что контроллер работает через Bluetooth, так как первое о чем спросило ПО — у вас выключен блютуз, надо бы включить 🙂
Дальность работы на удивление большая, по крайней мере в пределах мой квартиры все работало.Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Подключение к ленте и питанию реализовано при помощи таких же разъемных клеммников, как и у предыдущего варианта.
С другой стороны находится разъем подключения питания и антенны, а также светодиод (моргает когда нет связи и светит непрерывно когда связь установлена).Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
В собранном виде.Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Но мне больше интересно, что у него внутри, собственно по этому я и решил написать обзор.
Плата стоит в корпусе так, что вынуть ее можно только в одну сторону.Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Как видно, плата односторонняя, сверху микрофон и несколько конденсаторов. Входной конденсатор даже меньше, чем у первого варианта контроллера. Материал платы — гетинакс.Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Силовые дорожки довольно обильно покрыты припоем, для увеличения сечения.
Общее качество изготовления на троечку.Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Рассмотрим внутренности внимательнее.
1. Транзисторы, если я правильно понял, то это ISL9N306AD3ST, которые имеют следующие параметры — 30V, 50A, 6mOhm. Весьма неплохо, если бы оно но. Сверху на корпусе указано ток — 30А*3, т.е. формально получается что три канала по 30 Ампер. Понятно что это полный бред и должно быть написано 30А/3, т.е. три канала по 10 Ампер. Но даже суммарный ток в 30 Ампер просто не выдержат установленные клеммники, не говоря о разъеме питания.
Сами транзисторы ток в 10 Ампер выдержат без проблем без дополнительного охлаждения, рассеиваться при этом на них будет до 0.6 Ватта.
Качество сборки и пайки грустное, транзисторы припаяны абы как, да и все остальное как то не очень красиво выглядит.

2. «Рулит» транзисторами микросхема ULN2003, но для такого применения эта микросхема слабо подходит, она обеспечивает полное напряжение на затворе, но медленное открывание.

3. Микрофонный усилитель. Проверял, работает, но чувствительность не очень высокая, хотя если контроллер будет недалеко от источника звука, то будет работать. Из звукового сигнала выделяются низкие частоты и получается, что переключение светодиодов происходит в такт с музыкой. В общем на мой взгляд, так себе.

4. Bluetooth модуль. Сначала я даже не заметил, что в этом контроллере нет собственно микроконтроллера, управляющего режимами работы. Уже когда готовил обзор, то понял, со смартфона производится не только собственно управление, а и вообще вся работа. По сути взяли Bluetooth чип, прицепили к свободным портам ввода/вывода три канала светодиодов и сигнал с микрофона, дальше все делает программа. Не совсем удобно.

Светодиодная RGB лента и несколько контроллеровСветодиодная RGB лента и несколько контроллеров
Попутно заметил, что на выходе устройства довольно большие резонансные помехи от переключения транзисторов, это отчасти обусловлено тем, что на выходе нет диодов, которые гасят эти выбросы, опять экономия.
При всех своих минусах есть и плюсы:
1. Частота пульсаций здесь в 1000 раз выше, около 125кГц.
2. В режиме полной яркости пульсации отсутствуют.
3. Можно выставить очень маленькую яркость, другие контроллеры так не умеют.

Высокая частота одновременно является и минусом, гораздо сложнее переключать транзисторы на такой частоте, растут динамические потери и возрастает уро

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
