Лестница из уголка и швеллера: металлический каркас пошагово

Содержание

1. Введение

2. Лестницы из швеллера и уголка: 5 основных ошибок во время установки каркаса

a. Расчет лестницы из швеллера и уголка

b. Установка каркаса лестницы из швеллера и уголка

c. Правильность заказа проекта лестницы из уголка трубы

c. Проект железной лестницы из уголка и швеллера

e. Изготовление лестниц из швеллера и уголка

3. Косяки в лестницах наглядно

4. Из чего состоит каркас лестницы

5. Почему на ЗЛМК делают каркасы лестниц из швеллера и уголка?

Введение к статье

В 2014 году в Московской области еще не было компаний, которые специализировались в лестницах на металлическом каркасе и все подрядчики делали все лестницы подряд.

Начиная с начала 2015 года, я начал заниматься лестницами и решил сосредоточиться именно на одном сегменте лестниц.

Почему? Потому, что я проанализировал лестничные компании и обнаружил, что качество выпускаемой продукции ниже удовлетворительного, потому что приходится вникать во все нюансы всех видов лестниц и невозможно добиться крутого качества продукта. Это как с врачами: все врачи с золотыми руками занимаются одним видом деятельности (допустим, у меня лучший друг — хирург по сложным ситуациям с челюстью и он за другие операции просто не берется).

Так же и с лестницами, в погоне за сиюминутной прибылью многие подрядчики соглашаются сделать любой заказ, все что угодно и это плохо для клиента с точки зрения качества и плохо для компании-изготовителя с точки зрения бизнеса.

Лестницы из швеллера и уголка: 5 основных ошибок во время установки каркаса

Вслед за мной в 2015 году в Москве и Московской области начали плодиться мои конкуренты, компании, которые, как и я, стали специализироваться исключительно на металлокаркасах.

Я, как и руководитель любого бизнеса, наблюдаю за конкурентами. И вот, что я обнаружил.

Во-первых, не погрузившись в мелочи, подрядчики, а тем более шабашники, допускают такие ошибки, в результате которых клиент потом в лучшем случае переплачивает за сложную обшивку лестницы, а в худшем случае, что чаще всего — переделывает каркас для лестницы из уголка полностью.

Я сейчас подробнее расскажу об этом.

Расчет лестницы из швеллера и уголка

Все начинается с выбора подрядчика. Первая ошибка: заказчик находит сварщика, даже если у него есть чертеж или дизайн-проект, он с этим идёт к сварщику и говорит: “сделай мне металлический каркас лестницы по этому чертежу”.

Даже если вам сделают металлический каркас для лестницы из уголка и вы вашего сварщика не выгоните из дома на самом монтаже, все придет к тому, что через полгода, когда вам нужно будет обшивать этот металлокаркас лестницы деревом, придет монтажник-деревянщик, он просто скажет: “эту лестницу не зашьешь деревом, ее нужно полностью переделывать”.

Это первый случай.

А второй случай, это когда вы находите подрядчика, который занимается металлическими конструкциями. И вы не обращаете внимания на то, что он вообще делает. Металлические конструкции бывают разные. Нужно в первую очередь найти такого подрядчика, который делает именно лестницы на металлическом каркасе, который знает все лестничные нюансы, знает как правильно рассчитать лестницу, как в вашем конкретном случае поставить идеальную лестницу.

Вам нужно найти конкретного подрядчика, который, во-первых: занимается лестницами, во-вторых занимается лестницами на металлическом каркасе. Это значит, что он не только сможет сделать металлический каркас лестницы, но и сможет обшить его деревом. Это сможет сделать только такой подрядчик, который знает и нюансы в дереве, и нюансы в металле.

Установка каркаса лестницы из швеллера и уголка

Некорректные замеры проема лестницы.

Есть одно основное правило: семь раз отмерь, один раз отрежь.

Если вы будете использовать это правило, все будет хорошо. Надо семь раз перепроверить три основных размера: высота между этажами, длина самого проема лестницы, и ширина проема лестницы.

Ибо, если по неправильным размерам изготовить металлический каркас лестницы, потом уже ничего не исправишь. Нужно будет заново переделывать конструкцию полностью.

Даже если к Вам пришёл специалист по лестницам, все равно, перепроверьте его замер, потому что в нашем деле есть человеческий фактор.

А так же обратите внимание на то, что замеры между этажами нужно снимать от пола первого этажа, до пола второго этажа. Внимание: не от пола первого этажа до потолка, а от пола до пола.

Также важно учесть насколько поднимутся полы на первом этаже и насколько поднимутся полы на втором этаже. Это необходимо, для того, чтобы все ступени были одного размера. Соблюдая этот простой совет, вы сможете избежать самые основные и популярные ошибки в замере лестницы.

Правильность заказа проекта лестницы из уголка трубы

Третья ошибка заключается в том, что замерщик или человек, который собирается сделать лестницу, не учитывает нюансы и особенности самого объекта. Что нужно учесть:

Наличие дверного проема,
Наличие или отсутствие оконного проема
Лестница не должна заходить за дверной или оконный проем!
Кривизна стен.
Допустим, смотришь, вроде есть девяносто градусов, а по факту восемьдесят девять градусов. И при монтаже из-за этого происходит косяк.
Материал стен.
Это нужно для того, чтобы понимать, мы можем крепиться к стене или нет. А если мы можем крепиться, то каким путем.
Наличие коммуникации в стенах и полу.
Допустим, чтобы не было такого, что у вас есть в доме теплый пол, монтажник, не владея этой информацией, пробивает перфоратором теплый пол и в итоге нужно будет все переделывать. Чтобы такого не было, это нужно учесть.
Критическая точка!
Это расстояние от того места, где вы стоите на лестнице, до потолка. Это расстояние должно быть всегда не меньше двух метров.

Если Вы будете учитывать эти шесть основных нюансов, то, скорее всего у Вас не будет косяка при изготовлении и установке лестницы.

Проект железной лестницы из уголка и швеллера

Самое главное, чтобы человек, который будет вам проектировать лестницу, имел опыт проектирования лестниц на металлическом каркасе.

Если вы избежали предыдущих ошибок, то шанс того, что на этом этапе будет ошибка минимален, с условием, если человек делает проект, у которого есть опыт в проектировании лестниц.

Важно, чтобы между маршами был зазор десять сантиметров

Это нужно для того, чтобы перила с нижнего марша были не над перилами верхнего марша, а между ними было расстояние.

Чтобы не получилось вот так:

Здесь не предусмотрели зазор между маршами каркаса для лестницы из уголка.

Если бы сделали зазор как тут зазор между маршами 10 см, то такой ситуации не было бы.

А так как сделали металлический каркас без зазора между маршами, получился такой косяк. На фото металлический каркас той лестницы, которая выше в дереве

Также нужно учесть технические зазоры: между всеми стенами должны быть зазоры минимум два сантиметра в металле. И еще, если Вы в предыдущем пункте обратили внимание на то, что у вас углы не девяносто градусов, а 89 или 88 или 91 или 92, т.е. есть какие-то отличия, то нужно это в проекте учесть.

Важно чтобы со всех сторон было два сантиметра зазора.

А в самом длинном пролете лестницы делать зазор три, а лучше четыре сантиметра. Если у Вас стены из газобетона, и плотность меньше 300 D, то лучше поставить под каркас лестницы опорные ноги, для того, чтобы мы нагрузку несли именно на пол.

Если у Вас торец перекрытия монолитный, то крепление делается обычное, через арматуру и пятидесятый уголок.

Если же торец перекрытия деревянный, то крепления нужно делать через большие саморезы.

Если вы учтете эти основные пункты при проектировании лестницы, то на монтаже будет все хорошо.

Изготовление лестниц из швеллера и уголка

Это установка металлического каркаса лестницы на объекте.

Как и в предыдущем пункте, важно следующее: чтобы у устанавливающей бригады был опыт в установке металлических каркасов лестниц.

Второе, что самое важное, чтобы бригада устанавливала металлический каркас лестницы, основываясь на рабочем чертеже, который был спроектирован проектировщиком лестниц. Также крайне важно начинать монтаж лестницы не снизу лестницы, а сверху, для того чтобы все погрешности выходили на последнюю ступень.

Также, перед тем как приступить к монтажу лестницы, нужно перепроверить по замерному листу и по рабочему чертежу, сходятся ли размеры в проекте с фактическими на объекте.

Если после этого все хорошо, то крепимся через металлический уголок пятидесятого размера, к торцу перекрытия.

Напомню если торец перекрытия монолитный, то мы крепимся через арматуру, если торец перекрытия деревянный, то мы крепимся через глухари, это мы так называем большие саморезы.

Косяки в лестницах наглядно

Чтобы вы не подумали, что я голословно устроил антирекламу конкурентам, посмотрите несколько примеров, как “не надо делать”:

Делая этот каркас, сварщики не стали заморачиваться о том, как потом эта лестница обшиваться деревом (а именно, как будет устанавливаться фальшкосоур из МДВ к торцу каркаса лестницы), в итоге получилась самая настоящая халтура.

Зато сварной шов как у сварщика 3 разряда 🙂

Вот здесь “мастера” не продумали ширину каркаса лестницы и установили ограждения, которые упираются в пол первого этажа. А. это значит, что человек поднимаясь на 2 этаж, не сможет пользоваться левой стороной ограждений

Здесь установили металлический каркас и не предусмотрели, что ширину лестницы нужно делать в ширину проема, в итоге сделали лестницу шире.

Подрядчик понял, что накосячил, когда каркас уже обшили и осталось установить ограждения (может быть и раньше конечно, но ситуацию это не спасло) и установил ограждения на 10 сантиметров левее. Возможно, заказчик даже не заметил этого, но он переплатил минимум 5% от стоимости материала только потому, что ступени можно и нужно было сделать уже.

Кстати, это фото я нашел на авито по объявлению по установке каркаса лестницы из уголка и показываю людям, которые хотят установить каркас лестницы с помощью сварщика.

Прочитав все вышеизложенное, вы понимаете, что, как и в любом другом продукте, качественно, значит не дешево, но и не только!

Чтобы добить вас наповал, посмотрите видео про страшную правду про установленные каркасы лестниц от 8 человек

И контрольный выстрел — посмотрите вот это видео как 48 заказчиков оценили нашу работу за июнь 2017 года

Из чего состоит каркас лестницы:

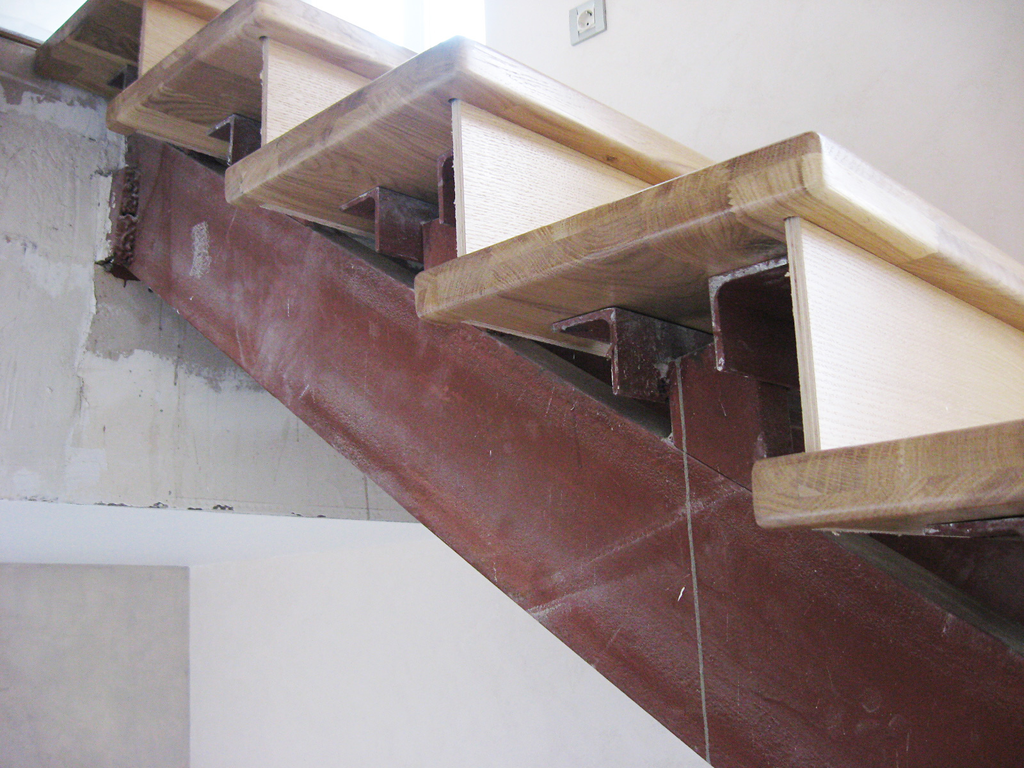

А вот как каркас обшивается в дерево

Почему на ЗЛМК делают каркасы лестниц из швеллера и уголка?

Есть некоторые конкуренты, которые изготавливают лестницу не из швеллера и уголка, а из проф трубы и уголка. И я проводил эксперимент, изготавливал лестницу не из швеллера, а из проф трубы, и на самом деле тут есть и свои плюсы и свои минусы.

Плюсы: швеллер сам по себе тяжелый, его тяжело пилить, его тяжело поднимать, но его конструкция более надежная. Швеллер дороже, проф труба дешевле.

Есть конкуренты, которые используют не швеллер, а проф трубу, и экономят за счет того, что конструкция им выходит дешевле. Это связано с тем, что сама по себе проф труба имеет небольшую толщину (она тонкая, максимум 2 или 3 миллиметра), а швеллер — большой и массивный. У него надежность как у железнодорожной рельсы, но чуть поменьше конечно, попроще. Многие лестничники экономят за счет того, что используют не швеллер, а проф трубу и делают это в качестве экономии.

С технической точки зрения швеллер лучше, чем проф труба, потому что проф труба тонкая и, когда начинаешь приваривать уголок, к проф трубе, ее начинает гнуть и получается косоур, который должен быть идеально ровным, он получается гнутым. Фактически конструкция получается не геометрически ровная, а с какими-то своими изъянами. А когда начинаешь приваривать уголок к швеллеру, такого не происходит, потому что сам по себе металл толстый.

На швеллере лучше устанавливать лестницу, потому что она будут более надежная и не будет гнуться, а из проф трубы будет менее надежная, тоньше и ее начинает гнуть.

Но это никак не относится к лестницам на проф трубе, которые изготавливаются на открытом каркасе. Сейчас речь идёт только про лестницы закрытого типа, из швеллера и уголка, или из уголка и проф трубы. Потому что, когда изготавливаются лестницы открытого типа, они изготавливаются немного по другой технологии, и свариваются полуавтоматом. Там естественно более ювелирная работа, поэтому там не начинает металл гнуть. Требуется больше сил монтажной бригады и изготовителей. Другая технология сварочных работ, что позволяет, сделать так, что сама проф труба не гнется.

Но, если использовать такую же технологию на каркасах лестниц закрытого типа, допустим на проф трубе, то эта лестница будет обходится дороже, чем у нас и ее будет делать совсем не выгодно. Поэтому лестничники, которые делают каркас лестницы закрытого типа из проф трубы, рискуют тем, что качество будет гораздо ниже.

Если вы решите сделать лестницу самостоятельно, посмотрите вот это видео “Как рассчитать лестницу”

и посмотрите как я установил каркас лестницы в таунхаусе

и я подробно разбираю почему выбрал такую конфигурацию лестницы и дословно рассказываю все технические нюансы.

5 советов по изготовлению лестницы из уголка и швеллера

Содержание статьи

Если вам повезло иметь дом или квартиру с двумя этажами, то вопрос сооружения лестницы вас точно должен волновать. Винтовые, маршевые и на больцах, прямые и поворотные – лестницы бывают разные, но какая бы форма ни была выбрана, всем нам хочется, чтобы конструкция была прочной и надежной. Наилучшим образом с этой точки зрения показывают себя лестницы на металлическом каркасе. Использоваться может профильная труба и листовой металл, но более долговечной будет конструкция, созданная на основе швеллера и уголка. Стоит ли браться за изготовление лестницы из уголка и швеллера собственноручно или лучше доверить эту работу профессионалам? Что важно учесть при расчете? Из каких этапов состоит процесс создания металлического каркаса лестницы? Разбираемся со всеми этими вопросами.

№1. Чем хороши лестницы на швеллере и уголке?

Конструкция из швеллера и уголка используется для создания закрытого каркаса, который в итоге будет обшит облицовочными материалами. Правильно выполненный металлический каркас обладает следующими преимуществами:

высокая прочность при условии качественного сварного шва. Швеллер выдерживает значительно более высокие нагрузки, чем профильная труба, но и стоит, конечно же, дороже;
за счет комбинирования уголка и швеллера можно соорудить лестницу любой сложности;
широкие возможности оформления. Металлический каркас может обшиваться деревом, древесностружечными плитами, гипсокартоном, металлом или полимерными материалами. Все металлическое основание полностью прячется под декоративной облицовкой;
металл не боится перепадов температуры, солнечных лучей, при правильной обработке – устойчив к коррозии, поэтому из него создают как внутренние, так и наружные лестницы;
лестница из уголка и швеллера при ходьбе не скрипит и не вибрирует.

Если конструкция выполняется своими руками без использования ковки и прочих дорогих элементов, то стоимость такой лестницы будет приемлемой.

Степень сложности зависит от размера и конфигурации лестницы, ну и, естественно, от уровня подготовки исполнителя. Для создания каркаса обычно берут швеллер от №8 до №12, а иногда и выше – все зависит от тех нагрузок, которые будут возлагаться на каркас, так что без расчёта тут никуда.

№2. Делать самому или нанять специалистов?

Оценивая свои силы, надо быть предельно объективным. Если у вас есть достаточный опыт работы со сварочным аппаратом, желание разобраться с принципами расчета лестницы, а также достаточное количество времени и верный помощник, то можно попробовать сделать лестницу из швеллера и уголка своими руками. Если вам предстоит выполнить первый в своей жизни каркас, то лучше отдать предпочтение максимально простой прямой лестнице, так как поворотные и винтовые конструкции – это уже уровень профессионалов.

Если есть хоть малейшие сомнения в своих умениях, лучше сразу обращаться к специалисту. Но и тут, увы, не все так просто, так как есть большая вероятность нарваться на специалистов слишком широкого профиля, которые знают далеко не все детали, касающиеся сооружения лестниц на металлическом каркасе. Обычные сварщики часто также не в состоянии справится с заданием, так как не знают всех нюансов лестничного дела, и итоге созданный ими прочный каркас будет сложно или невозможно обшить деревом.

Лучше всего обратиться в компанию, которая специализируется именно на изготовлении металлических каркасов для лестниц. В Московской области пионером в данном направлении стал «Завод лестниц на металлическом каркасе», который занимается проектированием, изготовлением и монтажом лестниц из уголка, швеллера и профиля, а также обшивает их по желанию заказчика. Ответственное отношение к своей работе позволяет давать гарантию на каркас 10 лет. Все сварные работы происходят в цеху, что экономит время заказчика. Компания выполняет лестницы любой сложности, а чтобы вы были уверены в качестве, можно посетить производство и все увидеть своими глазами.

Вне зависимости от вашего решения делать каркас самостоятельного или заказывать его у специалистов, основные принципы расчета и этапы работ надо знать, ведь дело касается вашего жилища.

№3. Требования к лестницам

Начнем с того, что все лестницы, которые вы когда-либо видели, отличаются по типу конструкции:

маршевые лестницы – самые простые, популярные и комфортные. Маршем называют непрерывный ряд ступеней. Для максимального удобства в одном марше рекомендуется делать не более 17 ступеней, а если необходимо предусмотреть большее их количество, то лучше дополнительно обустроить межлестничную площадку. Маршевые лестницы могут быть прямыми (для самостоятельного обустройства – самое то) и поворотными. Последние позволяют сэкономить место без потери комфорта. Среди маршевых выделяют лестницы на косоурах и на тетиве. Косоуры имеют ступенчатую, пилообразную форму, находятся под ступенями. Тетива – наклоненная балка, ступени вставляются в пазы;
лестницы на больцах крепятся к стене болтами или больцами. Внешне кажется, что ступени парят в воздухе, но на прочности конструкции это никак не сказывается, главное, что стена выдержала такую нагрузку;
винтовые лестницы предполагают наличие опорного столба, вокруг которого по спирали располагаются ступени. По удобству он уступает другим видам лестниц, зато позволяет сэкономить массу места.

Когда говорят о производстве каркаса из металла, обычно имеют в виду маршевые лестницы. Впрочем, металлический каркас необязательно обшивать – он может оставаться на виду, но тогда его лучше делать из профиля или и вовсе листов металла (для стиля лофт, например).

Подъем и спуск по лестнице должны быть комфортными, поэтому:

оптимальная ширина лестницы – 80-90 см (точно не менее 70 см). Если больше, то придется усиливать конструкцию, чтобы ступени не прогибались;
оптимальный угол уклона – 30-45 градусов, критическим называют угол в 50 градусов, а все, что еще больше, — это чердачные и приставные лестницы, для постоянного использования они не предназначены;
оптимальная высота ступени – 15 см, но на практике этого добиться бывает сложно. Лестницы с высотой ступени до 19 см также выходят достаточно комфортными;
оптимальная ширина ступени – 30 см (не менее 27 см уж точно), но и этого в условиях ограниченной площади достичь сложно, поэтому часто идут на хитрость, увеличивая площадь каждой ступени за счет выступающей части над нижней ступенькой. Длина выступающей части не должна быть более 5 см, а свободного пространства (без нависания верхнего элемента) должно быть не менее 10 см;
уголок и швеллеры соединяются сваркой или резьбой. Первый вариант наиболее предпочтителен, позволяет получить более прочную конструкцию. Аварийные и пожарные лестницы могут дополнительно усиливаться.

Как подсказывает практика, идеальную в плане всех параметров лестницу можно соорудить только тогда, когда места на нее отводится очень много, например, в подъезде многоквартирного дома. Во всех остальных случаях приходится искать компромиссные варианты и экспериментировать.

№4. Расчет лестницы

Главное – правильно произвести все замеры. В этом вопросе лучше быть даже излишне педантичным и занудным, иначе в итоге можно получить совершенно не тот каркас, который хочется. Опытные специалисты советуют перепроверять замеры, сделанные исполнителем, если вы его нанимаете.

На первом этапе необходимо будет измерить следующие параметры:

высота будущей лестницы от пола первого этажа до пола второго этажа. Обратите внимание – не до потолка первого этажа, а до пола второго этажа. Также стоит принять во внимание необходимость проведения работ по выравниванию чернового пола и учесть тип отделочного материала, чтобы понять итоговый уровень пола;
длина проема от торца перекрытия до крайней стены, длину лучше померить несколько раз, так как из-за кривизны поверхностей в разных частях этот показатель может отличаться. При расчетах берут минимальное значение;
ширина проема, от стены до стены, ширину также лучше перепроверить с разных сторон.

Лучше всего производить расчет в специальных программах. Ими, кстати, пользуются профессионалы при проектировании лестницы, но и самостоятельно можно выполнить расчет простой одномаршевой прямой лестницы:

когда определены все исходные параметры и угол наклона лестницы, рассчитываем длину самой лестницы. Сделать это несложно, используя теорему Пифагора. Получается, что пол первого этажа и перпендикулярная ему линия, проведенная к предполагаемому окончанию лестницы на втором этаже, — это катеты прямоугольного треугольника. Пусть длина марша будет 400 см, а высота – 250 см, тогда гипотенуза или длина самой лестницы составит 472 см. Это длина косоуров, которые изготавливаются из швеллера;
количество ступеней зависит от высоты подступенка. Последняя в идеале составляет 15 см, а на самом деле может быть 16, 17, 18 и даже 19 см. Для каждого параметра рассчитывается количество ступенек. Для этого высоту лестницы нужно поделить на высоту подступенка. При высоте лестницы в 250 см получаем: при подступенке 15 см количество ступеней 16,7, при 16 см – 15,6, при 17 см – 14,7, при 18 см – 13,8 и при 19 см – 13,15. Если округлить, то можно строить лестницу с количеством ступеней от 13 до 17;
допустим, выбран вариант с 14 ступенями и высотой подступенка 18 см, тогда глубина каждой ступени будет 400 см/14 = 28,6 см, что является приемлемым значением;
если лестница будет не прямой, то расчет немного усложняется. Благодаря использованию межэтажных площадок и забежных ступенек удается на небольшой площади реализовать максимально комфортную для подъемов и спусков конструкцию. Если заранее нет четких требований, как должна быть расположена лестница, то можно рассмотреть несколько вариантов. Самый простой вариант после прямой лестницы – лестница с одной межэтажной площадкой. Ширина ее будет равняться ширине проема (возьмем за пример 2 м), а стандартной длиной считается 1 м. Если длина шахты составляет 3 м, а на площадку отводится 1 м, то на лестничные марши остается 2 м. При шаговой части 25 см количество ступеней составит 200 см/25 см = 8 ступеней в каждом марше, а если считать площадку как ступень, то общее количество ступеней составит 17 штук. Теперь следует рассчитать высоту подступенника, для чего высоту между этажами нужно поделить на количество ступеней. При высоте 280 см этот параметр составит 280/17 = 16,47 см, округляем до 16,5 см. Отлично! Погрешность, связанная с округлением, компенсируется нижней ступеней, которая будет немного отличаться от остальных. Зазор между маршами должен быть не менее 10 см;
пол второго этажа можно использовать как последнюю ступеньку, тогда высота каждого подступенка снизится примерно на 1 см;
чтобы убедиться, что расчет выполнен верно, можно еще до начала монтажных работ карандашом на стене нарисовать профиль будущей лестницы. Если вдруг не было учтено расположение щитка или радиатора отопления, но данном этапе все это обнаружится. Возможно, придется сделать площадку не четко посередине лестницы, или же внести другие правки. На видео очень хорошо разъяснено, как выполнить расчет лестницы.

Все мы стараемся спроектировать идеальную лестницу, но, увы, это не всегда возможно. Перепроверить свои расчеты и оценить то, насколько комфортной будет конструкция, можно по следующим формулам, где a – шаговая часть, см, а b – высота подступенка, см:

a – b = 12-15 см;
a + b = 45-46 см;
2b + a = 60-64 см.

Попытайтесь сделать несколько проектов лестницы с разным количеством ступеней, разной высотой подступенка и глубиной шаговой части, просчитать лестницы разной конструкции, а уже потом выбирать из полученных вариантов лучший. Произвести все расчеты не так сложно, как кажется.

При возникновении трудностей, можно заказать проект лестницы у специалистов. Также в сети есть удачные примеры использования готовых проектов из интернета, которые можно немного отредактировать с учетом индивидуальных требований. По составленному проекту закупается металлопрофиль, желательно с небольшим запасом.

№5. Монтаж каркаса лестницы из швеллера и уголка

Изначально стоит позаботиться о наличии всего необходимого. Прежде всего, это сварочный аппарат с электродами, маска, рукавицы и защитные очки. Кроме того, понадобится болгарка, дрель или перфоратор, грунтовка, краска по металлу, а также мелочи вроде рулетки, уровня и карандаша. Новичкам в вопросах сварки рекомендуют пользоваться аппаратами инверторного типа. Если опыта совсем немного, то заранее не мешает потренироваться сваривать на других элементах.

В качестве балок для лестницы обычно берут швеллер 8-14, реже используют двутавр. Труба также может использоваться, но она менее прочная, обычно ее применяют для лестниц, которые не будут обшиваться. Уголок используется для создания ступенек – для балок он не подходит ввиду невысокой прочности, но бывают случаи, когда свариваются два уголка. Для создания опор ступеней берут уголок размером 32*32, 35*35 или 40*40.

Порядок работ по изготовлению и установке каркаса следующий:

четко определить место, где будет установлена лестница. Если одна из тетив (или даже обе) располагается вблизи стены, то это позволит дополнительно укрепить конструкцию, так как появляется возможность выполнить крепление к стене;
длина швеллеров будет равняться расстоянию от пола нижнего этажа до пола верхнего этажа с учетом выбранного наклона. Две заготовки подрезаются болгаркой, затем срез шлифуется напильником или той же болгаркой. Если ширина лестницы более 120 см, то швеллерных опор лучше сделать три;
если предполагается наличие лестничных площадок, то монтаж начинают с них;
к полу тетивы крепятся по-разному. Можно забить штыри в пол, а потом к ним приварить швеллеры. При организации стяжки можно позаботиться о металлических закладных, к которым в итоге будут приварены швеллеры. Если стены монолитные, то специалисты рекомендуют делать крепление через арматуру и 50-ый уголок. Для деревянных перекрытий подойдут большие саморезы, а если стены выполнены из газобетона небольшой плотности, то лучше всю нагрузку с лестницы перенести на пол, обустроив опорные ноги;
кобылки будут монтироваться на швеллеры и поддерживать ступени. Кобылки делают из уголка, ее размеры повторяют размеры ступени. По сути, кобылка – это Г-образная деталь, где горизонтальная часть равняется ширине ступени, а вертикальная – высоте подступени. Проще всего сделать кобылку из цельного уголка. Достаточно в нужном месте на одной из плоскости сделать вырез в виде прямоугольного треугольника, согнуть уголок до прямого угла и сварить шов. Можно сваривать кобылку из двух отдельных частей;
после того, как швеллеры установлены, приступают к монтажу кобылок. Лучше начинать сверху. Первая ступень будет вровень со вторым этажом или ниже на 16-18 см – все зависит от заранее составленного проекта. Сначала кобылка устанавливается и приваривается на один из швеллеров, потом выравнивается по уровню, чтобы все было строго горизонтально. После этого можно приваривать ее с другой стороны. Сразу же приступают к монтажу кобылки напротив, тщательно следя при этом за уровнем;
все последующие кобылки установить и закрепить легче, так как конец горизонтальной ее части всегда упирается в начало вертикальной части предыдущего элемента;
после того, как все кобылки смонтированы, переходят к самому приятному – установке ступеней, ограждения и прочего декора. Для усиления конструкции к выступающим углам надо дополнительно приварить балку из того же уголка. Если ступени будут из камня или другого тяжелого материала, то лучше на кобылки приварить прямоугольный каркас, изготовленный из того же уголка;
в качестве облицовки для ступеней можно использовать дерево, древесностружечные плиты и даже стекло, для наружных лестниц часто применяют металлический лист со специальными насечками. Если собираетесь монтировать деревянные ступеньки, то на кобылках надо сделать по два отверстия под крепеж с помощью дрели. Дерево крепят саморезами;
перила приваривают к наклонным балкам или кобылкам. Перила предусматривают для всех лестниц с количеством ступеней более трех;
когда каркас собран, все стыки тщательно обрабатывают, убирают заусенцы и наплывы. Затем всю конструкцию необходимо прогрунтовать и покрасить специальными составами для металла. После этого можно переходить к облицовочным работам.

Если определенные навыки работа с металлом и сварочным аппаратом есть, то соорудить простую одномаршевую лестницу будет вам вполне под силу. Собрать каркас для винтовой или поворотной лестницы намного сложнее – эту работу лучше доверить профессионалам, а, зная все основные этапы проектирования и создания каркаса, вы сможете контролировать работу специалистов и задавать уточняющие вопросы.

Статья написана для сайта remstroiblog.ru.

Лестница из швеллера и уголка на второй этаж

Главная
Статьи
Лестница из швеллера

Лестница из швеллера представляет собой конструкцию на металлическом каркасе П-образной формы. Швеллер пользуется спросом у покупателей за счет невысокой стоимости и надежности. Его можно установить как для уличной, так и для внутренней лестницы. Он легко переносит механические повреждения и любые погодные условия. Лестницы из швеллера и уголка устанавливают и для промышленных зданий. За счет дополнительной отделки можно преобразить конструкцию под интерьерный стиль.

Преимущества лестницы из швеллера и уголка

Лестница из швеллера не только выгодная по цене конструкция. Она обладает множеством достоинств, которые стоит узнать:

Конструкция из швеллера устойчива к повреждениям и температурным перепадам. Стойкость профиля к влаге обеспечивается обработка грунтовкой и лакокрасочное покрытие. Иногда используют грунт-эмаль, которая не требует дополнительного покрытия.
Ступени лестницы из швеллера способны выдерживать большие нагрузки. Им не страшен тяжелый груз.
Не требует особого ухода и специальных условий.
Конструкция может иметь различную форму. На производстве изготавливают как винтовые конструкции так и прямые марши.

Можно изготовить и установить лестницу из швеллера своими руками, так как она не потребует больших затрат. При использовании дополнительных материалов и комплектующих, цена может увеличится. Особенно если производить отделку лестницы деревом.

Какой швеллер использовать для лестницы?

Чтобы изготовить швеллер для лестницы, используют горячий и холодный металлопрокат. Произведенные с использованием холодного металлопроката, швеллеры применяются для будущего каркаса конструкции. Они имеют хорошие показатели прочности по всем параметрам.

Чтобы выбрать швеллер необходимого размера, следует знать следующие параметры:

Постоянный вес — сумма веса элементов лестницы, к примеру ступени и балясины
Временный вес — имеется в виду вес людей и возможного груза, который могут перенести по лестнице

На основе предельной нагрузки на квадратный метр выбрать тип лестницы по ГОСТу, где прописаны параметры.

Рассчитать показатели будет трудно. Обычно, стандартные лестницы имеют 14-16 размер.

Варианты конструкций

Лестницы из швеллера изготавливаются с различными типами основания для ступеней:

Тетива — боковые опоры для ступеней. Являются самым распространенным вариантом для установки конструкции. Лестницы на тетивах прочные и легко устанавливаются.
Косоур — балка, которая будет держать на себе все ступени. Могут использоваться несколько косоуров, в зависимости от ширины ступеней.
Центральная опора — используется для установки винтовых лестниц.

Условия для проектирования лестницы из швеллера

Чтобы установить лестницу из швеллера, следует учитывать стандартные условия монтажа таких конструкций:

Угол наклона марша должен быть не меньше 30 градусов, идеальным является 40.
Одномаршевые лестницы должны содержать не более 18 ступеней. Если конструкция имеет два лестничных пролета, то каждый должен иметь до 16 штук.
Если устанавливается промежуточная площадка, то ее ширина должна соответствовать ширине марша.
Лестница из швеллера на второй этаж изготавливают не уже 0.8 м.
Ширина проступи должна быть 30 см, а высота от 14 до 20 см. Для пожилых людей или домой с маленькими детьми предлагают установку лестниц со ступенями высотой 12 см.
Для сборки элементов используется сварка или резьбовые соединения. Но сварка считается более прочной.
Для наружных лестниц ступени производят их дерева и рифленого листа.

Лестница на второй этаж из швеллера – преимущества и нюансы

Комментариев 0 Лестницы

Загородные двухэтажные дома один из наиболее популярных видов сооружений для жизни. Постройка второго этажа позволяет не только получить больше площади дома, но и сэкономить место на участке, оставив для активного образа жизни несколько квадратных метров. Но для удобства передвижения требуется позаботиться об удобном доступе к верхнему этажу. Лестница на 2 этаж из швеллера один из самых простых и удобных способов возведения.

Швеллер

Лестница на второй этаж из швеллера – особенности и нюансы

При архитектурных работах если необходимо возвести сооружение для подъема на второй этаж один из лучших способов использование металлических изделий. Если монтаж проводится внутри помещения возможно дополнительно проводить облицовку деревом, или другими материалами, чтобы улучшить вид сооружения.

Как способ облицовки подходит и обычная краска или лак. Зависимость от стиля декора и назначения комнаты, количества денег, которые можно затратить на постройку и декорирование, а также дизайнерских решений. Среди всех видов лестниц в многоэтажных сооружениях наиболее популярной является лестница из уголка или швеллера своими руками. Монтировать можно внутри или снаружи помещения. Отличия будут незначительны.

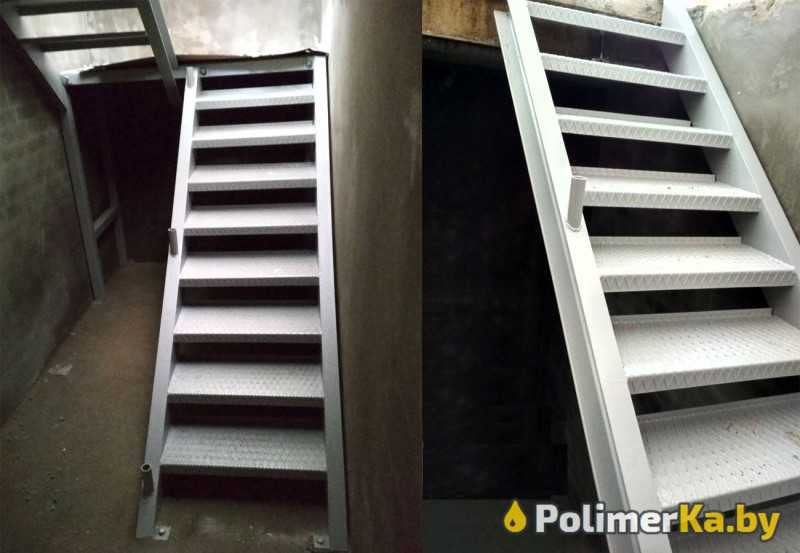

Уличное сооружение из швеллера

Конструктивные особенности

Главными требованиями к любому виду подъемных систем является безопасность и удобство использования. Под безопасностью подразумевают прочность, устойчивость и надежность. Несущие балки из швеллера дают возможность получить владельцу дома все необходимые технические характеристики. Поэтому, использование металлического швеллера оправдано при возведении лестниц.

Основным требованием является прочность. Крепить составные части лестниц можно на болтах, сваривая между собой или заклепками.

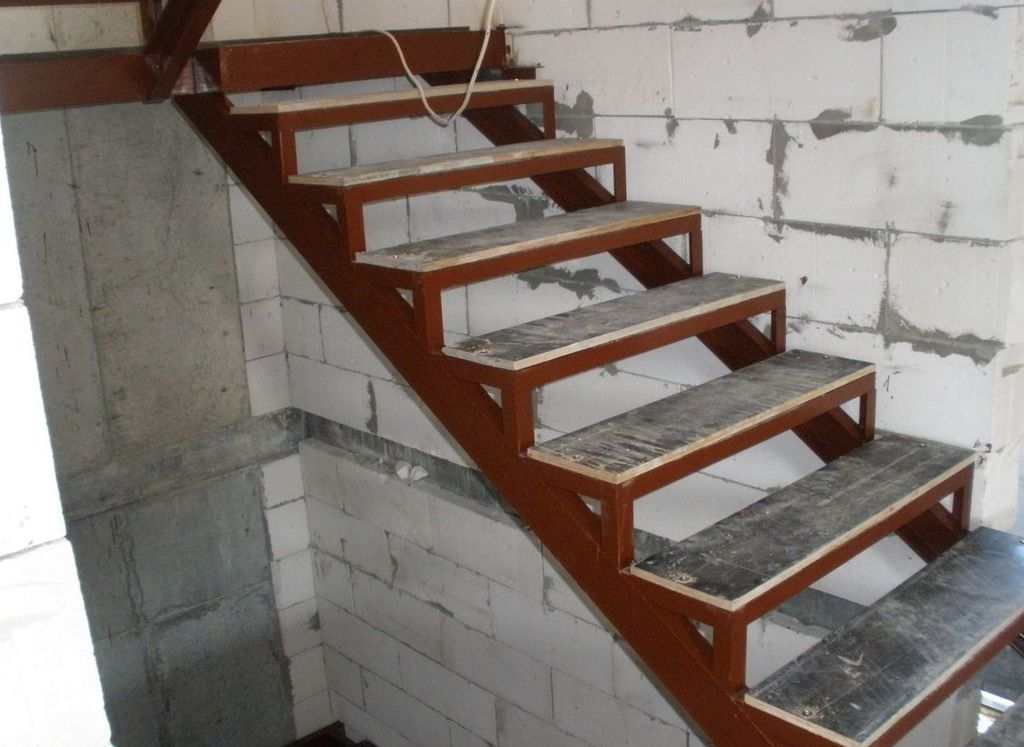

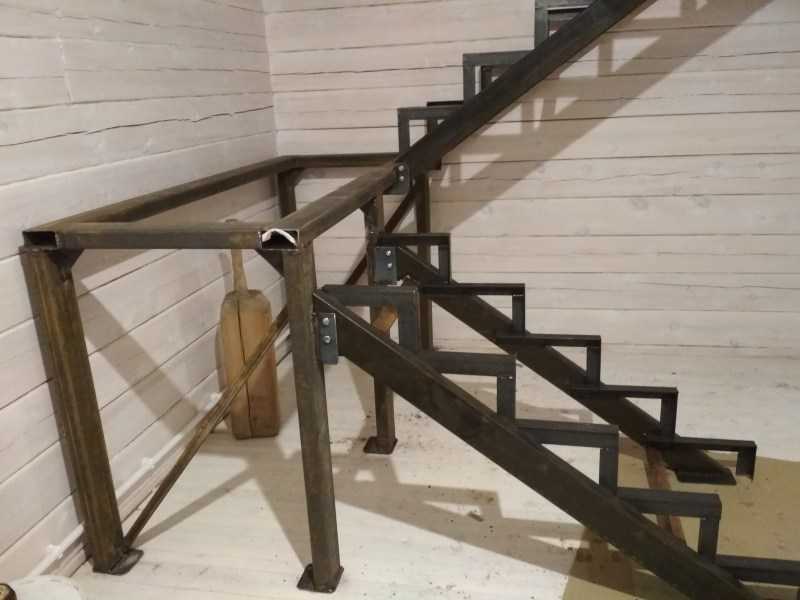

Каркас из швеллера

Характерным свойством швеллера является повышенная жесткость на изгиб. При этом ребра жесткости дополнительно повышают прочность профилей. К несущим стенам и полу можно монтировать основание анкерами. Чтобы закрепить ступени на косоурах или тетивах обычно используют металлические уголки. Причем место прикрепления определяется особенностями расположения.

Если требуется использовать поворотную лестницу, то на швеллерах делают специальные изгибы. Чтобы этого добиться требуется в местах поворота вырезать клинья, нагреть балку, затем изогнуть под нужным углом и сварить. Для укрепления стыков можно приварить металлическую пластину. Однако процесс достаточно затруднителен для людей, которые не обладают достаточными навыками сварки.

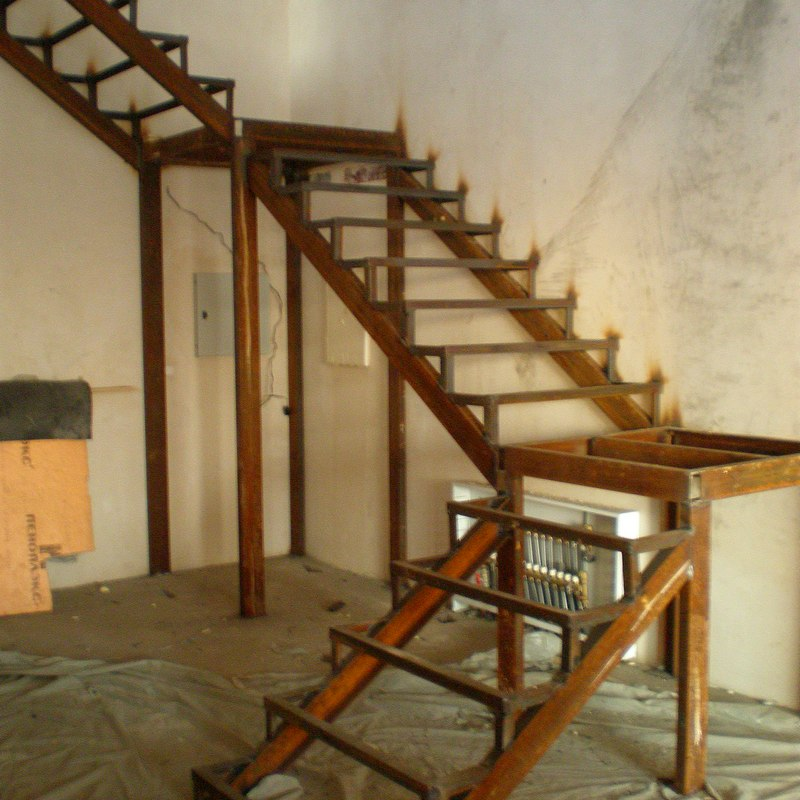

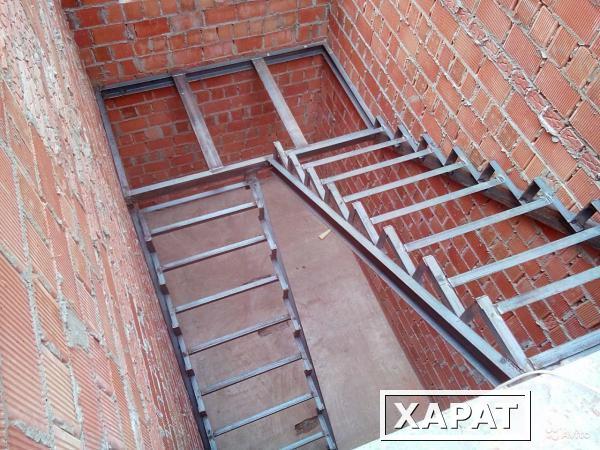

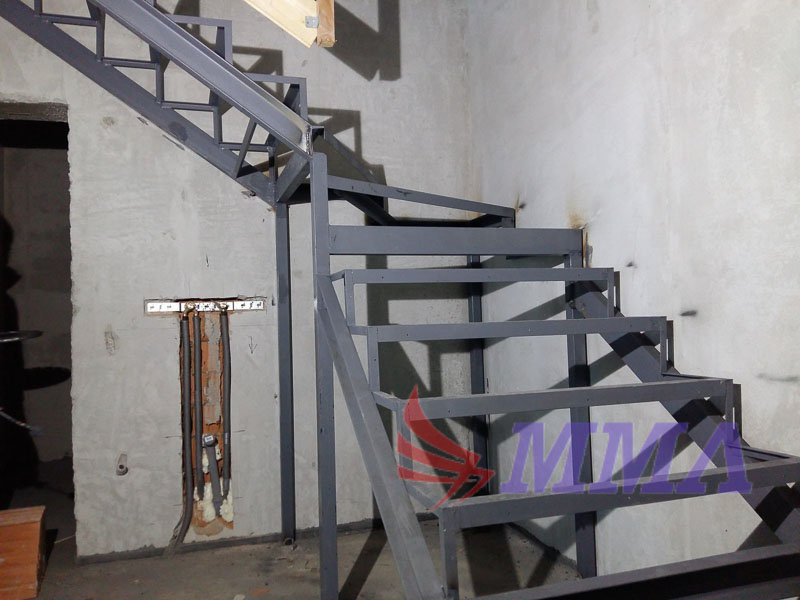

Поэтому желательно изготавливать сооружения с прямым маршем. А при необходимости сделать поворот монтировать площадку между двумя маршами.

Облицовка проводится деревянными, стеклянными или каменными украшениями. Балясины могут сделать кованными или вырезанными из дерева. Это позволяет добиться сочетаемости с любым стилем декора. При этом получается комплект из недорогой несущей из металлического основания и с дополнительным использованием уголков как опор для ступенек с более ценной облицовкой.

Облицовка ступеней уличных сооружений проводится редко. Можно на горизонтальную часть наложить панельные металлические пластины, рифленые или вытяжные. Подступенки можно не накрывать.

Чтобы обеспечить безопасность при подъеме и спуске дополнительно устанавливаются перила. Выполняются из разнообразных материалов. При желании можно сделать их простыми или сложными по форме, в зависимости от того, какой был избран чертеж.

Преимущества и некоторые нюансы

Среди основных достоинств лестниц из металлопроката и уголка можно выделить:

Отсутствие необходимости в сложном уходе.
Устойчивость к факторам внешней среды.
Прочность, при которой не возникает вибраций и скрипов при движении.
Без облицовки, она выглядит достаточно легко.
Большой выбор элементов декора.

При этом зависимость места установки балок также присутствует. Если они обращены наружу, достигается изящный вид. В противном случае прочность каркаса повысится.

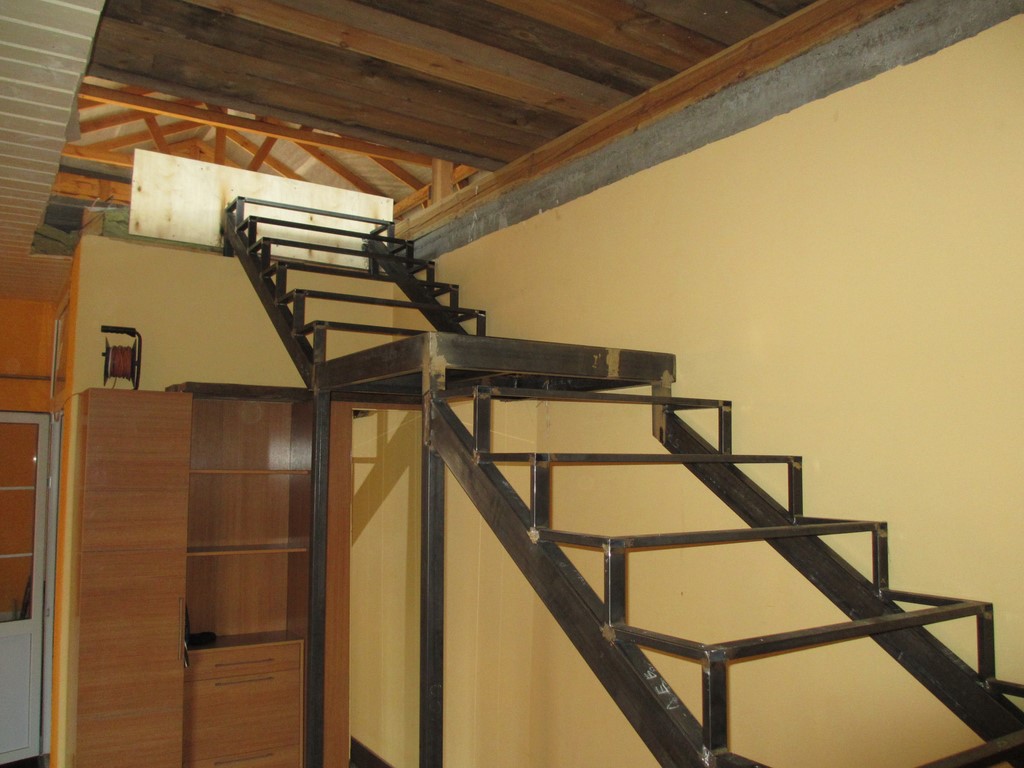

Изготовление маршевой лестницы

Металлическая модель отличается длительным сроком эксплуатации и надежность. Однако для монтажа и прикрепления крепежных элементов потребуется навыки работы по железу, и умения работать со сварочным аппаратом. В некоторых случаях логичным решением станет привлечь профессионала, который сварит марш. Если попробовать выполнить работы самому, возможны перекашивания или изгибы марша. При уверенности в своих силах можно заняться этим самостоятельно.

Металлопрокат

Наиболее распространенным способом является изготовление каркаса из двух металлических профилей, которые нарезаются согласно габаритам уголков. Первый этап – сварка рамы, после чего можно делать каркас для ступенек. Прикрепление осуществляется сверху металлического изделия или с внутренней части рамы.

Если крепление планируется на верхнюю часть профиля, то требуется приварить уголки к верхней полке швеллера. При монтаже с внутренней части рамы нужно изначально прикрепить уголки к наклонным опорам со внутренней стороны. После чего можно прикреплять остальные части. После процесса варки нужно очистить и шлифовать их. Затем нанести покрытие против коррозии и окрасить.

Установить в готовом виде из-за большой массы затруднительно. Поэтому, требуется использовать кран или подъемный механизм. Или же привлечь достаточное число помощников. После закрепления марша можно начинать декор, облицовку и другие связанные с установкой работы.

Швеллер в изготовлении

Если было принято решение для основы каркаса использовать швеллер, то требуется правильно рассчитать нагрузочные веса. Прочность и долговечность данного вида металлического профиля сделали его популярным, однако даже у него есть пределы нагрузки. Также при передвижениях отсутствуют вибрации и резонанс.

И простой внешний вид также делает его конкурентоспособным относительно других видов профиля. Из прокатных металлических листов обычно изготавливают тетивы или косоуры, которые представляют собой компоненты, формирующие несущую основу.

Косоуры могут быть одиночными или парными. В таком случае ступеньки размещают строго посередине.

Какой швеллер применять

Какой швеллер лучше использовать для лестницы? Чтобы правильно выбрать изделие требуется рассчитать нагрузку. Маркировка производителя на продукции дает возможность получить информацию о параметрах. Обычно цифровые обозначения имеют значение при расчете высоты. Для лестниц удобно будет выбирать металлопрокат с индексами от 8 до 18.

Причем расчетная часть работ проводится исходя из таких данных:

угол наклона;
максимальные нагрузки на неё;
масса ступеней;
габариты ступеней;
количество основ для крепления;
высота марша.

Если планируется сделать марш шире 100см, требуется использовать 3 и более несущей основы.

Типичные виды швеллера

Особенности монтажа

В общем виде установка лестницы из металлического профиля проводится следующим образом:

Первоначально требуется выбрать вид металлического проката и правильно рассчитать нагрузки для него. При неправильно выбранном материале снижается срок эксплуатации лестницы и существенно падает риск обрушения при подъеме больших грузов.
Собирать каркас можно только если в чертеже предусмотрены все параметры толщин, в том числе облицовки и ступеней. При отсутствии облицовки нужно учитывать, что снижается устойчивость к факторам внешней среды. Внешний вид также будет трудно назвать презентабельным.
При установке в основе для возведения металлопрокатного профиля полками вовнутрь снижается ширина, но существенно увеличивает её прочность. В таком случае ступеньки могут устанавливаться на внутреннюю часть полки. Такой способ крепления достаточно привлекателен внешне за счет закрытого пространства.
Если разместить швеллер для лестниц полками к наружной части, то внешний вид только выиграет. Особенно после окраски внешней части.
Если требуется существенно повысить прочность основы для лестницы, можно дополнительно к нижней части швеллера прикрепить специальные косынки, которые опираются на ступеньки. Это также поможет существенно улучшить характеристики лестницы в краткие сроки если изменился уровень нагрузок или способ эксплуатации.

Простой вариант декора

Наиболее высокие требования при монтаже предъявляются к связывающим узлам. Внешние части опор и способы монтажа должны быть способны выдержать максимальные нагрузки. Чтобы скрепить между собой, можно использовать сварку, болты или заклепки. К числу надежных и практичных способов является применение анкерных болтов. После чего можно забетонировать нижние часть лестницы.

Декоративная облицовка из швеллера

Чтобы сделать лестницу более привлекательной хорошим выбором будет облицовка отделочными материалами:

Древесина, может использоваться для изготовления декоративных резных балясин и перил. Можно подобрать достаточно много пород дерева, которые бы подходили к декорированию лестницы из уголка 50х50. Наиболее популярными являются дуб и лиственница.
Кованные изделия также популярны, как и дерево. Металлические орнаменты или фигуру, которые прикрепляются к поручням позволяют добиться уникальности при украшении дома.
Натуральный или искусственный камень, которым можно покрыть боковые части. Установка на ступень достаточно сложна для неспециалиста.
Стеклом, которое обычно используется в комбинациях с другими элементами.
Гипсокартон – как бюджетный вариант отделки лестниц требуется для снижения шума при передвижении.
Керамогранит – также дешевый способ быстро покрыть лестницу. Стоит выбирать плитку с шероховатой или рифленой поверхностью.
Ковролин – способ покрытия внутренних лестниц. Полезен для снижения уровня шума и травмоопасности, что удобно в домах, в которых обитают пенсионеры или дети.
Окрашивание – наиболее простой способ. Подходит для хозяйственных построек и эвакуационных видов.

Декоративные перила

Комбинирование материалов позволяет достичь интересных результатов и соответствия с общим стилем помещения. При этом дешевая основа сооружения комбинируется с дорогостоящими отделочными материалами. Такой подход позволяет существенно снизить стоимость реставрации лестниц в случае повреждений.

Шумность

Часть металлических лестниц обеспечивают повышенный уровень шума при движении. Особенно это относится к моделям с низкой массой, которые при использовании отделки отличаются сильными шумами. Если сооружение не отличается достаточной массой, можно использовать дополнительную нагрузку. Например, покрыть как отделочным материалом битум. Также это защитит от влаги.

Лестница с применением металлопроката в качестве основы хороший выбор для быстрого и бюджетного возведения. Схема может быть составлена самостоятельно по имеющимся чертежам. Изготавливать можно как прямые, так угловые марши. К тому же есть возможность декора любым способом.

Расчеты нужно проводить только после полного составления проекта. Учитывайте типичные особенности климата, максимальные уровни нагрузки и другие показатели на ступеньки. При учете всех нужных параметров сооружение прослужит достаточно долго.

Проголосовали более 366 раз, средняя оценка 5

Какой швеллер использовать для лестницы

10 швеллера будет недостаточно (будет пружинить и не проходит на зыбкость), надо увеличить количество промежуточных стоек или подкосами увеливать жесткость и посмотреть куда распределяется нагрузка от лестницы
Из какого материала стена и чем планируете крепить каркас?

Ну а какой тогда швеллер брать — 12-ку ? Еще по одной стойке добавить ? Крепиться будет к стене. Сторона лестницы — та что длиннее — газоблок, та что короче — кирпич.
Крепить думаю анкерами. Но это так — идея. Еще точно не определился. А Вы чем посоветуете ?

Какой толщины планируется ступени и подступенки, из какого материала и где будете заказывать?
от этого и будет зависеть , какой уголок. обычно 40, у вас при такой ширине марша — лучше 50, в том смысле, что будете ходить при отделке, весь погнете, и нафига он тогда нужен?.

Ступеньки — толщина 40 мм. Подступеньки … чесно говоря думал на фанеру накрутить гипсокартон и так оставить (хочу чтобы подступенек белым был).
Но если все-таки из дерева делать — тогда наверное 20 мм толщина.
Материал — наверное дуб. В крайнем случае — сосна.

Поперечные уголки можно вообще на прямом марше не ставить — смысла в них нет,
а так варить заподлицо — вариант В.

Тут понятно. Спасибо. Заподлицо … я не знаю сумею ли красиво — но будем пробовать. Наверное 3-й на малых токах придется.

Для чего обшиваете фанерой?

Свес ступени 40мм -многовато, логичнее взять 30, тогда 270+30=300мм — стандартная ширина ступеней, хотя их (прямых) немного, но экономия.
Обшивку «косоура» не понял — зачем туда планки из дерева? надежнее — стальные профиля из оцинковки.

Можно и профиля. Не спорю. Просто с деревом легче работать мне кажется…

**Фанерой обшивается поскольку потом намного легче клеить на фанеру ступеньки и т.д.
Тоесть все «погрешности» сварки можно таким способом исправить.
А что Вы предлагаете — вообще не обшивать ?

А что Вы скажете о «боковом свесе» 40 мм ? Не слишком ли много ? Или боковой свес должен быть такой же как и » нос» ?**

Источник

Источник2

Довольно часто в строительстве для изготовления лестниц используют профильный металл. При их установке внутри помещения каркас могут дополнительно облицовывать деревом или гипсокартонном для улучшения внешнего вида, а иногда его просто окрашивают. Все зависит от стиля и предназначения помещения, материальных возможностей и приоритетов владельца, а также дизайнерских задумок. Существует множество конструкторских решений, наиболее распространенным из которых является металлическая лестница из швеллера и уголка. Ее устанавливают как внутри, так и снаружи дома. Нередко такие конструкции встречаются в подвалах.
