Марка 200 бетона класс: Марки бетона купить в Ставрополе

23.02.202024.04.2021 alexxlab 0 Комментариев

Содержание

Марки и классы бетона: твердение и набор прочности

Наши цены на бетон всех марок >>>

Главные параметры бетонной смеси

Базовые показатели степени качества бетона – это марка или класс бетонной смеси. При покупке продукции на эти параметры следует обратить особое внимание. К второстепенным факторам относят коэффициенты водонепроницаемости, подвижности и морозостойкости. Самое главное – выбрать товар по типу марки или класса: они неизменны в течение всего периода эксплуатации.

А вот прочность бетонной смеси, например, напротив, параметр достаточно изменчивый. Он может варьироваться в течение всего периода терпения, увеличиваясь и нарастая. Так, при соответствующих климатических и погодных условиях прочность наберет расчетный (проектный) показатель только через 28 суток твердения. Вообще процессы твердения бетонной смеси и набора прочности могут идти несколько лет.

Марка бетона определяется в зависимости от количества цемента в общем составе.

Какие диапазоны классов и марок существуют?

Показатель

Диапазоны и пример

марка бетона

Общий диапазон: от М50 до М1000

(например, М200, М400, М450, М500 и т.д.).

Основной диапазон: чаще всего применяют марки от м100 до м500.

класс

Общий диапазон: от В 3,5 до 80

(например, В 10, В 12,5, В 22,5, В 30 и т.д.).

Основной диапазон: в большинстве случаев используют класс от В 7,5 до В 40.

Методы определения основных показателей и контрольные пробы

Выбор и последующая покупка зависят от указанного в проекте типа марки и класса бетонной смеси. Если такой документ отсутствует, следует обратиться за помощью к строителям.

Специалисты выдадут соответствующие рекомендации. Однако можно попробовать разобраться в данном деле самостоятельно.

Итак, что обозначают цифры на маркировке? Значения 200, 400 и т.д. (на маркировках м200, м400 и т.д.) – это соотношение предела прочности на сжатие, выраженное в расчете 1 кгс. на 1 кв.см. Показатель указывает среднее значение. Большинство строительных компаний и организаций подобного профиля чаще всего заказывают бетон именно в марках. Однако класс бетона является также довольно часто встречающимся параметром, используемым в современном строительстве. Цифры класса указывают не средний, как цифры марки, а гарантированный показатель прочности.

Как проверить бетонную смесь на соответствие указанным показателям марки и класса?

Для начала во время разгрузки бетона возьмите пробу смеси, отлив два-три кубика размером 15х15х15 см. Чтобы это сделать, достаточно, например, сколотить из дощечек формы такого размера. Кстати, перед взятием пробы полученные ящики следует увлажнить, иначе сухое дерево впитает в себя большое количество влаги (это может негативно повлиять на гидратацию важного компонента – цемента).

Пробу необходимо проверить, прощупав смесь куском арматуры или уплотнив ее ударом молотка по бокам кубиков-ящиков. Отлитую бетонную смесь нужно хранить в течение 28 суток при температуре 20 градусов и влажности 90%.

Затвердевшую смесь по истечению срока необходимо отнести в независимую лабораторию. Специалисты вынесут окончательные вердикт – принадлежит ли данная марка бетона к указанным на маркировке данным. Кстати, 28 дней – срок необязательный. Известно, что основную часть расчетной прочности (70%) бетонная смесь набирает за первые 7 суток.

! Обратите внимание

не стоит разбавлять смесь водой в автобетоносмесителе;
брать пробу необходимо с самого лотка бетоносмесителя;

нужно как можно тщательнее уплотнить бетон штыкованием;
хранить кубики с образцами бетонной смеси следует только в соответствующих условиях: оптимальные варианты – прохладный подвал или любое помещение в тени.

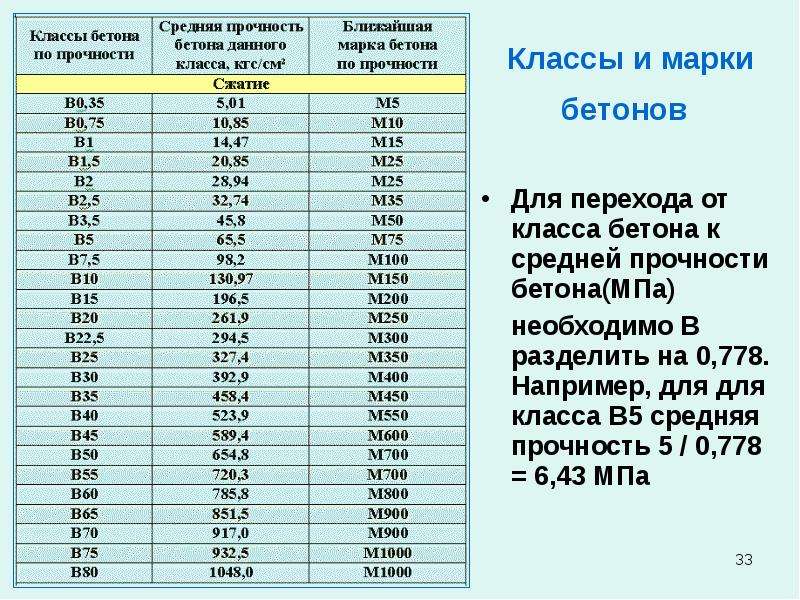

Таблица соотношения класса, прочности и марки бетона

Марка бетона по прочности на сжатие	Соотношение прочности бетона, соответствующих марок и классов бетона по прочности на сжатие
	Класс бетона по прочности на сжатие	Условная марка бетона*, соответствующая классу бетона по прочности на сжатие
	Класс бетона по прочности на сжатие	Бетон всех видов, кроме ячеистого	Отличие от марки бетона, %	Ячеистый бетон	Отличие от марки бетона %
М15	В1	—	—	14,47	-3,5
М25	В1,5	—	—	21,7	-13,2
М25	В2	—	—	28,94	15,7
М35	В2,5	32,74	-6,5	36,17	3,3
М50	В3,5	45,84	-8,1	50,64	1,3
М75	В5	65,48	-12,7	72,34	-3,5
М100	В7,5	98,23	-1,8	108,51	8,5
М150	В10	130,97	-12,7	144,68	-3,55
М150	В12,5	163,71	9,1	180,85	—
М200	В15	196,45	-1,8	217,02	—
М250	В20	261,93	4,8	—	—
М300	В22,5	294,68	-1,8	—	—
М300	В25	327,42	9,1	—	—
М350	В25	327,42	-6,45	—	—
М350	В27,5	360,18	2,9	—	—
М400	В30	392,9	-1,8	—	—
М450	В35	458,39	1,9	—	—
М500	В40	523,87	4,8	—	—
М600	В45	589,35	1,8	—	—
М700	В50	654,84	-6,45	—	—
М700	В55	720,32	2,9	—	—
М800	В60	785,81	-1,8	—	—

Твердение бетона

В результате процесса взаимодействия воды и цемента общая прочность бетонной смеси возрастает. Такой процесс называют гидратацией цемента. Если в непрочном молодом бетоне вода высыхает или вымерзает, гидратация останавливается. Замерзание, безусловно, очень негативно влияет на эксплуатационные характеристики смеси, ухудшает базовые свойства и снижает показатель прочности. Кстати, молодым бетон называют в течение первых двух-трех недель твердения.

Итак, что делать с потерей влаги? Для положенного твердения и нормальной гидратации необходимо поддерживать оптимальную влагу. Только тогда бетонная смесь будет иметь соответствующие эксплуатационные свойства и характеристики (включая показатель прочности) и прослужит исправно в течение несколько десятков лет.

! Обратите внимание

при высоких температурах (в жаркое время года) следует накрыть только что уложенный бетон мокрой мешковиной или пленкой ПВХ;
молодые бетонные конструкции (1-5 дневные) нужно периодически поливать водой.

В холодное время хода наблюдается процесс замораживания бетонной смеси. Замерзает здесь не сам бетон, а находящаяся в смеси вода. В данном случае весь процесс взаимодействия воды и цемента – гидратации – затормаживается и останавливается. Об этом можно прочитать в материалах про зимнее бетонирование.

Любопытно, что если всю построенную конструкцию не размоет к весне, процесс гидратации также может расстроиться, когда снег растает. Безусловно, показатели морозостойкости и общей прочности такой бетонной смеси буду существенно ниже показателей при достаточной норме твердения. Разработаны специальные технологии и методики, позволяющие предотвратить негативные последствия. Такие разработки называют методиками раннего замораживания бетонной смеси. С помощью современных технологий и добавления специальных противоморозных добавок бетон твердеет, замерзая, при низких температурных условиях (от -15 до -30 градусов по Цельсию). А весной запускается процесс гидратации воды и цемента.

Какую роль здесь играют противоморозные добавки? Заполнители служат некими стабилизаторами и регуляторами всего процесса гидратации. Например, при температуре заливания бетона в -25 градусов по Цельсию вводятся добавки с расчетом на -10 градусов. Тогда завершается процесс твердения, и бетон замерзает. С помощью добавок бетонная смесь не реагирует на колебания температуры в диапазоне от -5 до +5 градусов, стойко перенося цикличные изменения погодных условий. Бетон не будет замерзать или оттаивать. Однако существует одно ограничение – монолитные конструкции в этот период эксплуатировать нельзя.

Критическая прочность бетона

Этим термином называют допустимый порог показателей прочности. Такой порог – своеобразная грань и для каждой марки он индивидуален. Так, высокие марки обладают более низким процентом критической прочности (в среднем, треть от проектного показателя прочности), а низкие – высоким процентом. Критичные показатели набираются за первые сутки жизни бетонной смеси.

Как бороться с замораживанием бетона?

Способов существует несколько. Перечислим основные, часто используемые и проверенные меры:

добавление противоморозных смесей в бетон. Их еще называют ПМД – противоморозные добавки. Такие вещества не позволяют воде замерзнуть, а также увеличивают скорость твердения. Когда-то такие препараты заменялись солями. Однако подобные составы разъедали оболочку арматуры со временем, поэтому их сменили на более щадящие ПМД;
электропрогрев бетона. Разработаны специальные электроподогреваемые опалубки, электроды и трансформаторы. Приборы отлично подходят для заливки бетонной смеси в зимнее время года. Однако данный вариант, скорее всего, экономически невыгоден и недоступен частным предприятиям-застройщикам. Оплата услуг монтажа и доставки, аренда, а также оплата электроэнергии (системам необходимо огромное количество кВт в час) формируют конечную стоимость проекта;
укрытие конструкции. Авральная мера – укрытие построенной конструкции пленкой. Метод оптимален при температуре в один-два градуса. Однако положительные результаты при данном способе не гарантированы. Весь период гидратации цемента идет параллельно с выделением тепла. Выделяемое тепло можно и нужно сберегать и сохранять. Возможно поставить дизельную или газовую пушки: они будут способствовать задуванию теплого воздуха под специальное укрытие. Важно помнить, что первые дни жизни бетонной смеси – самые ответственные.

Кстати, на предприятиях ЖБК и ЖБИ рассмотренной проблемы не существуют. Все железобетонные материалы (плиты перекрытия, сваи, дорожные плиты и бетонные фундаментные блоки ФБС) проходят специальную обработку. Изделия в течение нескольких часов пропариваются в камерах. После процедуры любая марка бетона может быстро набрать нужную прочность.

Марки бетона М100, М350, М150, М200, М250, М300, М350

Ниже перечислены сферы применения производимых нами марок бетона, чтобы вы могли определиться с выбором. Более детальную консультацию – о соответствии классов и марок бетона или о сопроводительной документации с указанием всех характеристик – можно получить по телефону на сайте.

Бетон марки М100

Данная марка чаще всего используется при так называемых подготовительных бетонных работах. Например, в качестве подготовки под монолитные несущие конструкции или полы, бетонируемые по грунту. В дорожном строительстве бетон марки М100 находит применение в качестве подготовки под основу дорожного полотна, а также при установке бордюров и отмосток, желобов и отливов, небольших архитектурных форм и для закрепления поребриков (другими словами, в качестве слоя с ослабленной нагрузкой).

Бетон марки М150

Использование бетона марки М150 будет лучшим выбором перед заливкой монолитного фундамента, включая фундаменты под небольшие конструкции. Также эта марка находит применение при заливке полов и бетонировании дорожек, при устройстве фундаментов под заборы, террас в домах и отдельно стоящих беседок. Чаще же всего бетон М150 используется в дорожном строительстве – в качестве бетонной подушки для установки бордюров или при устройстве автомобильных площадок.

Бетон марки М200

Используется при изготовлении бетонных стяжек – полов, фундаментов, отмосток, дорожек. Прочность этой марки позволяет решать большинство задач в индивидуальном строительстве. Это могут быть как фундаменты (ленточные, плитные, свайно-ростверковые), так и бетонные лестницы и площадки, фундаментные блоки. Также бетон марки М200 применяется в дорожном строительстве для создания монолитной подушки.

Бетон марки М250

Данная марка также предназначена для устройства бетонных стяжек (полов, дорожек, отмосток, заливки монолитных, свайно-ростверковых, столбчатых и плитных фундаментов), изготовления бетонных лестниц. Часто из бетона марки М250 выполняют площадки под стоянки автомобилей и ленточные фундаменты под заборы, террасы и беседки. Из этого бетона сооружают большие подпорные стенки, внутренние межкомнатные перегородки и другие малонагруженные плиты перекрытий.

Бетон марки М300

Марка М300 подходит для заливки монолитных фундаментов, стен, лестничных маршей, плит перекрытий. Из бетона указанной марки выполняют ленточные фундаменты под заборы, подпорные стенки, тротуарные дорожки, канализационные колодцы.

Бетон марки М350

Это основная марка для производства ЖБИ, например, аэродромных плит и плит, рассчитанных на экстремальные нагрузки. Из бетона марки М350 изготавливают такие элементы конструкций, как плиты перекрытий, колонны, монолитные стены, чаши бассейнов, несущие стены, балки, отливы монолитных фундаментов. Широко применяется в коммерческом строительстве.

Классы и марки бетона | Евробетон

Каждый, кто задумывается о строительстве дома, беседки или других сооружений, задается вопросами: «Какой выбрать бетон?», «Чем отличаются различные характеристики бетона между собой?», «Какой из них больше подойдет для моего дома?». В этой статье мы расскажем обо всех важных характеристиках бетона, что поможет вам сделать правильный выбор.

Покупая бетон, наряду с его составом, необходимо обратить особое внимание на класс и марку.

Марка бетона (М) – основополагающая характеристика, которая определяет его прочность на сжатие через 28 дней, то есть после процесса застывания. Это показатель качества бетона, его морозостойкости и водонепроницаемости. Однако марка дает приблизительную характеристику, так как является усредненным показателем.

Класс бетона (В) — основной параметр бетона, определяющий прочность на сжатие, так же как и марка, но в отличие от нее, четко определяет прочность бетона. Различие в классе бетона B и марке бетона M заключается в методе определения прочности.

В проектной документации бетон обозначается только классом B, но в строительной практике марка бетона всё еще применяется. Соответствие марок и классов бетонов устанавливается согласно с ГОСТ 26633-91 «Бетоны тяжёлые и мелкозернистые. Технические условия».

Рассмотрим подробнее классификацию марок:

М-100 (В7,5) – бетон с низким содержанием цемента, его относят к легким бетонам. Применяется в основном при подготовке строительных работ. Что касается цены данной марки бетона, то она достаточно низкая, однако, характеристики прочности ограничивают его использование некапитальными постройками.

М-150 (В12,5) — эта марка мало чем отличается от М-100 по своим характеристикам. М-150 (В 12,5) используется для покрытия полов, стяжек и фундаментов при строительстве небольших проектов. Так же он используется для бетонирования дорожек и установки бордюрного камня. Бетон изготавливается на основе гранитного щебня. Продукция доставляется на объект автобетоносмесителем.

М-200 (В15) является наиболее популярным видом бетона. Используется в строительстве сооружений с деревянными или металлическими перекрытиями, при возведении зданий не выше двух этажей. Цена бетона марки М-200 с доставкой является выгодной для наших клиентов по многим показателям.

М-250 (В20) — этот бетон применяется для строительства элементов с низкой нагрузкой, таких как лестницы или для изготовления ленточных плит фундамента, бетонных площадок, ненагруженных перекрытий и т.д. В нашей организации вы сможете приобрести недорого бетон М-250 высокого качества.

М-300 (В22,5) является популярным продуктом, одним из самых часто заказываемых. Материал не боится влаги, перепада температур, он обладает высокой морозоустойчивостью. Завидные характеристики, не так ли? Как правило, М-300 используется для заливки различных видов фундаментов, дорожек, лестничных площадок, лестниц, подпорных стен, монолитных стен. Заказав бетон М-300, вы можете убедиться в прекрасном соотношении качества и цены.

М-350 (В25) часто используется при изготовлении Ж\Б изделий для забивки железобетонных конструкций, заливки фундамента, поперечных балок, монолитных стен, а так же для заливки бассейна и других искусственных водоемов. М-350 применяется для изготовления аэродромных и дорожных плит, предназначенных для эксплуатации в экстремальных условиях. Цена на бетон марки М-350 с доставкой является отличным поводом для оформления заказа.

М-400 (В30) используется для возведения мостовых конструкций, гидротехнических сооружений, специальных ЖБИ с конкретными требованиями прочности и надежности. Применяется при строительстве цокольных этажей, сооружений, испытывающих большие нагрузки при эксплуатации, банковских хранилищ и прочее. Особенности М-400: отличная морозостойкость и высокий коэффициент герметичности.

М-450 (В35) главным образом используется в производстве гидротехнических сооружений, мостов, специальных железобетонных конструкций, дамб и иных конструкций со специфическими требованиями.

М-500 (В40) данную марку бетона применяют для изготовления специальных ж\б конструкций, мостов, гидротехнических сооружений, хранилищ, метро, плотин и прочих конструкций с особыми требованиями. Во всех рецептах, сопроводительной документации и сертификатах данная марка указана как М-550. Особенности марки М-550 заключаются в быстром застывании, высокой прочности на сжатие и растяжение.

Бетон м200 (200, в15): состав, пропорции

Из многочисленного ряда материалов для возведения монолитных изделий на основе цемента наиболее распространенным является бетон М200. Популярность этой марки объясняется высокими прочностными и специальными качествами при относительно невысокой стоимости. Это обстоятельство обусловливает использование М200 в промышленном и частном строительстве.

М200 — популярный вид товарного раствора

Бетон марки М200 — главные характеристики

Предел прочности на сжатие — показатель, который служит основой для распределения бетонов по классам и маркам. М200 обозначает среднее значение крепости 200 кг/см².

Этому показателю соответствует класс обеспеченной прочности В15, подтверждающий, что в 95% случаев изделие выдержит нагрузку 15 МПа. Говорить о бетоне Б15 будет неправильно — в обозначении класса используется буква (В) латинского алфавита.
Бетонные смеси М200 характеризуются следующими показателями:
Плотность. Определяется весом крупного наполнителя и его размером. Из легкого щебня получают растворы 1,5-1,6 т/м³. Монолиты тяжелого класса до 2,5 т/м³ изготавливают с применением зерен из скальных горных пород.
Пластичность или подвижность. Влияет на удобоукладываемость смеси. Осадка растворной массы после снятия конуса — 5-15 см, что соответствует категориям П2, П3. При механизированной подаче, чтобы повысить текучесть у бетона b15, в него вводят добавки и получают П4.
Морозостойкость (F). Способность сохранять прочность при неоднократных заморозках и оттаиваниях. Свойство необходимо для изделий, подвергающихся воздействию низких температур. Внутри зданий используют монолиты с показателем F до 150, для наружных конструкций — F200, F250.
Водонепроницаемость. Эта характеристика указывает на возможность применения бетонных изделий в обводненных условиях. Индекс W2 предполагает необходимость дополнительной гидроизоляции. Для класса В15 показатели бывают также W4, W6, стойкие к гидравлическому давлению.
М200 пользуется популярностью в строительном мире. Это тяжелый бетон с высоким уровнем прочности.
При размере щебня <10 мм бетон считается мелкозернистым. Процесс твердения смеси до набора нужной прочности занимает 3-4 недели.
Состав бетона
Требования к бетонным смесям установлены стандартом ГОСТ 7473-2010. Компонентами раствора являются вяжущее вещество, наполнители и вода. Технические условия по материалам для производства монолитов изложены в регламенте на бетоны тяжелые и мелкозернистые — ГОСТ 26633-2012.
В состав М200 входят:
Цемент как вяжущий материал. Применяются марки, изготовленные на основе силикатов кальция, называемые портландцементами, — ПЦ-400, ПЦ-500.
Наполнители: мелкий — песок из частиц Ø1,1-3,5 мм и крупный — щебень, гравий размером 0,5-7 см. Ценится чистота зерен, примеси глинистых частиц нормируются и отсеиваются. На плотность смеси, прочность бетона влияет форма камней: отклонения от кубического овала называют лещадностью, она снижает качество изделий.
Вода. Обязательным является требование к чистоте жидкости, отсутствию растворимых примесей. Вводится влага в песок и цемент дозированно при постоянном перемешивании до достижения раствором необходимой консистенции.
В рецепты М200 включают также химические и минеральные добавки, которые изменяют в лучшую сторону характеристики бетонной смеси. Назначение присадок — повлиять на прочность, пластичность, водопоглощение, морозостойкость, иные показатели.
Различают добавки гидрофобизирующие, воздухововлекающие, стабилизирующие, пластифицирующие.
Вариант расчета в ведрах бетона.

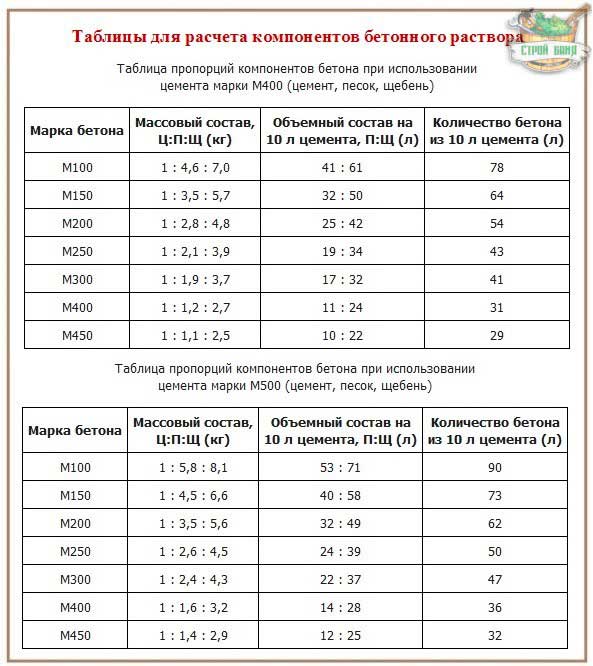

Пропорции
После того как приготовятся все компоненты смеси, ингредиенты дозируются в нужном для получения марки М200 соотношении.
В случае весового дозирования в килограммах песок (П), щебень (Щ), цемент (Ц) берут из расчета 2,8:4,8:1, если вяжущее вещество — ПЦ-400. При использовании ПЦ-500 дозировка меняется в сторону увеличения доли наполнителей и принимает вид 3,5:5,6:1.
Чтобы получить 1 куб бетона М200, понадобится следующее количество компонентов:
портландцемент М400 — 1 часть=280 кг;
песок — соответственно 2,8 и 784;
щебень — 4,8 и 1344 кг;
вода — 20%, или 190 л.
При использовании цемента ПЦ-500 весовые распределения изменятся, но количество жидкости в 1 м3 останется прежним. Для фундаментов раствор делают более жестким, уменьшая количество добавляемой воды.
Бетон 200 М: преимущества популярной марки
Бетон имеет так называемый низкий состав.
Достоинства монолита класса прочности В15 очевидны. Основной плюс — универсальность с точки зрения использования.Применяется профессиональными строителями и частниками при самостоятельном возведении фундаментов.
Другие преимущества перед иными марками:
невысокая стоимость при достаточной прочности изделий;
хорошая адгезия — способность монолита прилипать к стальной арматуре;
низкая теплопроводность конструкций, за счет чего экономятся средства на теплоизоляцию.
Предпочтение бетону М200 отдается, когда присутствуют умеренные нагрузки. Так, для устройства фундамента многоэтажного дома понадобится более высокая марка монолита.
В каких областях применяется
Используется твердеющий цементный раствор с классом прочности В15 везде, где необходимо возвести фундаменты под строительство зданий, сооружений, для монтажа оборудования и опор. Эта марка применяется для изготовления элементов дома — лестничных пролетов, перекрытий, монолитных стен.
Другие области:
обустройство отмосток по контуру зданий и бетонирование придорожных откосов, набережных ограждений;
заливка цементных стяжек в производственных зданиях, полов на открытых площадках и в хранилищах;
строительство подпорных стенок, тротуаров, подъездных путей к новостройкам, ограждений строительных территорий;
изготовление дорожных плит, бордюров, фундаментных блоков, колец для колодцев различного назначения, иных железобетонных изделий.
Реконструкция и реставрация разрушенных и восстанавливаемых объектов, усиление строительных конструкций — везде применяют марку М200. При самостоятельном приготовлении бетонных смесей необходимо следовать рекомендованным пропорциям компонентов и применять качественные ингредиенты.
марки, классы, прочность. Таблицы по видам бетона

Марка определяет качество и характеристики бетона по показателям прочности, устойчивости к морозу и влаге. От этих качеств зависит, какую марку подобрать для строительных работ. Если ошибиться с выбором, конструкция не будет выполнять свои функции, будет служить меньше положенного срока или представлять опасность для жизни.
В статье мы рассмотрим, какая марка бетона лучше подходит для обустройства фундамента, какой маркой бетона заливают полы, какая марка бетона подойдет для отмостки вокруг дома.
Что значит марка и класс бетона
Прочность — основная характеристика бетона, на основе которой построена классификация этого строительного материала. На нее ориентируются покупатели при заказе продукции. Марка «М» обозначает средний предел прочности бетона на сжатие и выражается в кг/см2. Классификация по маркам на основании прочности на сжатие была придумана в СССР и пользуется популярностью до сих пор.
Чем больше вяжущего вещества в готовой смеси, тем больше его прочность, а, соответственно, качество и стоимость. Важно соблюдать баланс, чтобы получить нужное качество материала по оптимальной цене.
Класс — более точная характеристика, которая используется в профессиональной среде. У одной и той же марки может быть разный класс в зависимости от условий производства — чем они лучше, тем выше класс.
По европейским стандартам бетон подразделяется на классы с маркировкой «В» и определяется числом, которое обозначает предельную прочность на сжатие в МПа.
Марка — это среднее значение максимальной прочности образцов. Класс гарантирует обеспеченность указанной прочности, то есть она характерна для 95% всех образцов. Чтобы узнать соответствие класса марке, проще всего воспользоваться таблицей, где указаны все значения. Например, марка М200 равнозначна классу В15, а М350 — В25.
Классификация бетона по маркам
Марка бетона по прочности
Чтобы определить прочность, используются кубические образцы материала с ребром 150 мм, которые сохнут в естественных условиях 28 дней. После их подвергают сжатию и определяют марку по прочности. Выделяют марки от М50 до М1000, которые отличаются сферой использования и свойствами:
М50–М100 — самый непрочный материал, который подходит для штукатурки стен, заливки пустот в конструкциях, которые не подвергаются большой нагрузке, например, при проведении подготовительных работ для укладки дорожного полотна, подбетонки для фундамента.

М100–М150 — подходят для заливки под основной фундамент, монтажа бордюров, заливки дорожек с небольшой проходимостью, площадок, террас, стяжки пола и устройства конструкций, которые не будут подвергаться высоким нагрузкам.

М200–М250 — более прочный материал, который подходит для изготовления бетонного пола, лестничных пролетов, бордюров, дорожек, отмосток. С помощью него можно возводить ленточный фундамент, если грунтовые воды расположены низко и почва устойчивая.

М300 — самый лучший бетон для фундамента, монолитного строительства малоэтажных зданий. Из него получаются прочные подпорные стенки, заборы и лестницы. Им заливают площадки и дорожки, которые служат долго благодаря прочности и устойчивости к влаге.

М350 — выдерживает большие нагрузки, поэтому пригоден для изготовления монолитного фундамента и стен многоэтажных домов, перекрытий, колонн и других ЖБИ изделий, чаш бассейнов.

М400–М550 — очень прочный материал для строительства мостов, плотин, взлетно-посадочных полос, банковских сейфов.

Таблица соответствия марок и классов бетона
Класс бетона (В) по
прочности на сжатие Ближайшая марка бетона (М)
по прочности на сжатие Средняя прочность бетона класса кгс/см²
В3,5 М50 45,84
В5 М75 65,48
В7,5 М100 98,23
В10 М150 130,97
В12,5 М150 163,71
В15 М200 196,45
В20 М250 261,94
В22,5 М300 294,68
В25 М350 327,42
В27,5 М350 360,16
В30 М400 392,90
В35 М450 458,39
В40 М500 523,87
В45 М600 589
В50 М650 655
В55 М700 720
В60 М800
Марка бетона по водонепроницаемости
В готовом составе присутствуют поры, в которые попадает вода и воздух. Чем меньше поры, тем он более водостойкий. По водостойкости бетон маркируется буквой «W» с числовым показателем водостойкости:
W2, W4 — самая высокая проницаемость, поэтому он подходит только для внутренних работ и строительства, где не нужна гидроизоляция;

W6 — пониженная проницаемость, конструкции впитывают среднее количество влаги, поэтому раствор подходит для большинства работ;

W8 — низкая проницаемость, смесь используется для объектов с высокой гидроизоляцией, в том числе при отделке бассейнов;

W10–W20 — высокая стойкость к влажности, которая позволяет использовать раствор для сложных гидротехнических конструкций.

Марка бетона по морозостойкости
Морозостойкость обозначается буквой «F» с числовым показателем от F25 до F1 000. Для определения морозостойкости образцы смеси подвергают замораживанию и размораживанию до тех пор, пока прочность будет не менее 95%:
ниже F50 используются только внутри помещений;

F50–F150 обладают морозостойкостью, достаточной для создания объектов в умеренном климате;

F150–F300 подходят для возведения конструкций в условиях климата с суровыми зимами;

F300–F500 используются для объектов с переменным уровнем воды, например, гидротехнических сооружений в море.

более F500 применяется очень редко, когда нужно построить объект, который будет служить более века.

Показатель морозостойкости особенно важен для строительства на очень влажных почвах, для возведения мостов, когда перепады температур оказывают негативное влияние на конструкцию.
Таблица: морозостойкость и водонепроницаемость бетона
Класс
Марка Водонепроницаемость
Морозостойкость
В3,5 М50 W2 F50
В5 М75 W2 F50
В7,5 М100 W2 F50

В10 М150 W2 F50

В12,5 М175 W4 F50

В15 М200 W4 F100
В20 М250 W4 F100

В22,5 М300 W6 F200
В25 М350 W8 F200
В27,5 М350 W8
F200

В30 М400 W10 F300
В35 М450 W8-W14
F200-F300
В40 М550 W10-W16
F200-F300

В45 М600 W12-W20
F100-F300

В50 М650 W12-W20
F100-F300

В55 М700 W12-W20 F100-F300
В60
М800 W12-W20
F100-F300

Применение разных марок бетона
Для простых работ, не требующих особой прочности, не нужно использовать составы высоких марок, так как это не выгодно. Экономить также не следует, если от прочности и надежности конструкции зависит жизнь и здоровье людей. Рассмотрим, какой марки бетон нужен для пола и другие самые распространенные варианты использования бетонных смесей.
Марки бетона для ленточного фундамента
Ленточный фундамент хорошо подходит для частного строительства. Железобетонная лента, заглубленная в почву, огибает постройку по периметру и проходит под несущими элементами. Выбор марки бетона для ленточного фундамента частного дома определяется массой строения, типом почвы, наличием грунтовых вод, климатическими особенностями местности.
Для заливки подушки под основание подойдет бетон М100–150. Для возведения фундамента на устойчивой почве, если дом одноэтажный, то лучше купить бетон М200.
Бетон М300 — универсальный вариант для частных домов в 1–2 этажа. Это хорошее сочетание цены и прочности.
Марки бетона для стяжки пола
Для пола в жилом помещении подойдет бетон М100–200. М100 можно использовать для подготовительных работ перед укладкой основного фундамента, обустройства пола в маленьких помещениях, укладки теплого пола. М200 — универсальный вариант, который обладает достаточной прочностью, чтобы полы прослужили несколько десятилетий. Бетон М250 и более высокие марки используют для заливки пола в помещениях с высокими нагрузками.
Марки бетона для отмостки
Отмостки не подвергаются большим нагрузкам и механическим повреждениям, но на их прочность влияет стекающая вода, поэтому при выборе бетона нужно учитывать его морозостойкость и влагостойкость. Оптимальными характеристиками обладают М200, 250, 300. В этом случае отмостка будет хорошо защищать фундамент от сырости и последствий, вызванных ею — появлению трещин и пустот, проседанию основания.
Марки бетона для гаража
Для возведения фундамента на суглинистой почве понадобится более прочный раствор, чем для супесчаной. Если гараж будет из кирпича или каменных блоков, подойдет М300 или бетон М400. Если будете строить из металлических листов, пеноблоков и шлакоблоков, М200 будет достаточно. Для гаража с подвалом нужен раствор М350. Общее правило — чем тяжелее конструкция и почва, тем выше марка.
При заливке пола в гараже оптимальные характеристики у раствора М300, но подойдет и бетон М350. Он обеспечит высокую динамическую устойчивость, не будет пропускать воду, крошиться и пылить.
Марки бетона для фундамента дома
Выбор марки зависит от типа основания, наличия подвала или цокольного этажа, веса общей конструкции, типа грунта. Для ленточно-столбчатых конструкций, свайного фундамента подходит М250. Такой фундамент можно делать на местности с перепадом высот, неустойчивой почвой. Заливные сваи можно сделать самостоятельно. Если почва суглинистая, лучше взять М300 или М400. Эти марки подходят для обустройства ленточных, буронабивных свайных конструкций с монолитным ростверком.
Марки бетона для забора
Для заборов чаще всего укладывают ленточное или свайное основание. Свайное просто обустраивать, оно легкое, для него подойдет М100 или М200. Для ленточного подойдет раствор не ниже М200. Для массивных и больших по площади конструкции может потребоваться бетон более высоких марок — М300–400.
Выбор бетона для строительства — дело ответственное. Если вы сомневаетесь, но хотите, чтобы строительный объект служил долго и обладал высокой надежность, обратитесь к специалистам нашей компании. Они проанализируют особенности почвы, тип и массу строения и подберут бетон по оптимальной цене, который будет обладать всеми нужными качествами.
Нерудные строительные материалы:

Бетон класса В15 марки М200 – цена, сфера применения и характеристики
Главная » Бетон класса по прочности на сжатие В15 (М200)
Такой бетон является одним из видов тяжелых бетонов. Его используют при создании монолитных фундаментов, сооружений, каркасов или дорожек. Обусловлено такое использование высокой прочностью и способностью бетона противостоять воздействиям окружающей среды. Поэтому конструктивные элементы, в которых используется бетон В15 (М200), долговечны в эксплуатации.
Состав бетона М200
Для производства бетонной смеси В15 М200 применяется портландцемент ЦЕМ I 42,5Н. Свойства такого цемента делают бетон крепче и повышают прочность будущих элементов.
Вторым по важности компонентом бетонной смеси является песок. Он играет роль мелкогозаполнителя, поэтому должен быть чистым, без примесей, глины в комках и крупной фракции (свыше 5-10 мм).
В качестве крупного заполнителя используют щебень фракции 5-10 или смеси фракций 5-20 и пластифицирующие добавки.Благодаря им повышается марка по морозостойкости и водонепроницаемости. Помимо этого могут применяться дополнительные компоненты, придающие бетонной смеси те или иные свойства, например, регулирующие сроки схватывания и кинетику набора прочности.
И, наконец, последним в бетонную смесь добавляется вода, которая должна быть без физических и химических примесей, чтобы не нарушить требуемые свойства бетона.
Технические параметры бетона марки М200
Высокая плотность.
Марка по подвижности П4 (ОК 16-20См).
Марка по водонепроницаемости W4.
Марка по морозостойкости F100.
Заливка
Чтобы готовый бетон после схватывания цемента не пошел трещинами, следует соблюдать ряд несложных правил:
Приобретайте смесь в том количестве, которое сможете залить в один этап. Не допускайте перерывов в бетонирование больше, чем на 2-3 часа.
Следите за тем, чтобы высота, с которой заливается бетонная смесь, была не больше 1 метра. А для более равномерного распределения бетона лучше использовать желоб. Тогда в процессе укладки бетонная смесь не будет расслаиваться.
Следите за погодными условиями во время укладки бетонной смеси. При температуре воздуха ниже 5 градусов тепла необходимо использовать противоморозные добавки и обеспечить прогрев конструкции. При выпадении осадков необходимо укрыть бетонную смесь, чтобы защитить поверхность от размывания. При сильной жаре необходимо укрывать конструкцию пленкой, чтобы не допустить испарения влаги из бетона.
Применение
Бетон В15 (М200) чаще других используется при производстве строительных работ. Из него изготавливаются фундаменты, лестничные марши, дорожки и площадки для прохода и проезда, железобетонные элементы, заборы и многое другое.
Все это благодаря его оптимальной прочности и выгодной стоимости.
Цена на бетон М200
Процесс самостоятельного изготовления бетона В15 М200 довольно сложный и требует строгого соблюдения многих технологических норм. Поэтому его обычно покупают на специализированных заводах по производству бетона. Цены на бетон М200 зависят от предъявляемых к бетону дополнительных требований (если они есть) и его количества.
Предлагаем обратиться по вопросам приобретения бетона М200 в нашу компанию ООО «Экобетон». Мы производим его на современном оборудовании, в соответствие с нормами ГОСТ 26633-15. Наши цены на М200 вас приятно удивят, а индивидуальный подход к каждому клиенту является нашим неизменным правилом.
Марка, класс бетона Заполнитель Цена за 1 м3
М200, В15 П4 F100 W4 гравий 3925 руб
М200, В15 П4 F100 W4 гранит 4755 руб
Бетон М200 класс В 15
Решение конкретных задач в строительстве требует применения разных видов и марок бетонных смесей: бетонов, растворов, пескобетонов. Все они имеют определенные параметры — прочность, водонепроницаемость, подвижность, морозостойкость. Зависят эти характеристики от количества и марки используемого цемента, соотношения массового количества цемента и наполнителей, их вида. Основные строительные бетонные смеси производятся в диапазоне М50 – М500. Компания «Агродор-Инвест» предлагает Бетон М200 с доставкой в Иркутске для Вашего строительства.
Состав бетона М200 класс В 15 ГОСТ 7473-94
Цемент (марка)

Цемент, кг

Песок, кг

Щебень, кг

Вода, л

Цемент М400

285

680

1225

200

Цемент М500

250

700

1235

200

Для использования бетонной смеси в зимний или осенний период, а также при повышенной влажности или иных особых условиях, в состав бетона или раствора, по согласованию с Заказчиком, добавляют различные пластификаторы, химические присадки, улучшающие характеристики и потребительские качества смеси.
Технические характеристики бетона М200
прочность

196 кгc/см2

плотность

2300-2400 кг/м3

морозостойкость

F100

водонепроницаемость

W4 – W6

подвижность

П2 – П4

Область применения бетона М200 класс В 15
Фундаменты ленточные одноэтажных зданий (дачные домики, гаражи, бани, теплицы)

Отмостки, стяжки, площадки, лестницы

Тротуары, бордюры, декоративные элементы, малые архитектурные формы

У нас Вы сможете купить Бетон М200 с доставкой по доступным ценам в соответствии с действующими нормами ГОСТа. Оптовая цена рассчитывается индивидуально и зависит от заказанного объема. Для заказа смеси вы можете позвонить по телефону 917-917 или заполнить форму обратной связи на сайте.
Компания располагает собственным специальным транспортом и доставляет бетон по заявке Заказчика точно в указанный срок. Уточнить условия доставки можно по телефону 917-917 или посетив офис компании. Таким же образом можно узнать о скидках и акциях, а также о наиболее удобной форме оплаты. Мы работаем с предприятиями всех форм собственности и физическими лицами.
Другие марки бетонов и растворов
примеров приготовления строительных смесей.
Примеры приготовления строительных смесей
Для цемента классов 42,5N и 500:
Составы бетонных растворов (по объему)
Класс бетона
B25
В22,5
B15
В7,5
Цемент / песок / щебень
1 / 1,9 / 2,4
1 / 2,3 / 2,7
1 / 2,5 / 3,5
1 / 3,9 / 4,8
Составы кладочных добавок (по объему)
Раствор
М200
М150
М100
M75
Цемент / песок
1 / 4,2
1 / 5,1
1 / 5,6
1 / 6,3
Составы гипсовые (по объему)
Раствор
М150
М100
M75
M50
Цемент / песок
1 / 4,6
1 / 5,5
1 / 6,1
1 / 6,8

Для цемента 32 класса.5 и 400 класс:
Составы бетонных растворов (по объему)
Класс бетона
B25
В22,5
B15
В7,5
Цемент / песок / щебень
1 / 1,7 / 2,1
1 / 2,0 / 2,4
1 / 2,3 / 3,2
1 / 3,5 / 4,2
Составы кладочных добавок (по объему)
Раствор
М200
М150
М100
M75
Цемент / песок
1 / 3,7
1 / 4,5
1 / 5,1
1 / 5,8
Составы гипсовые (по объему)
Раствор
М150
М100
M75
M50
Цемент / песок
1 / 4,2
1 / 4,9
1 / 5,6
1 / 6,4
Количество добавляемой воды * определяется по объему в зависимости от влажности песка и щебня и требуемой подвижности смеси; примерные соотношения следующие:

Для цементных и песчаных растворов 0.6 частей воды на 1 часть цемента
Для бетона В25 (М350) 0,4 части воды на 1 часть цемента
Для бетона В22,5 (М300) 0,5 части воды на 1 часть цемента
Для бетона В15 (М200) 0,6 части воды на 1 часть цемента
Для бетона В7,5 (М100) 0,7 части воды на 1 часть цемента
Обратите внимание: перед добавлением воды необходимо тщательно перемешать сухую смесь.
Строительные работы M5 = 1: 4: 8 M10 = 1: 3: 6 M15 = …
МАРКА БЕТОНА:
M5 = 1: 4: 8
M10 = 1: 3: 6
M15 = 1: 2: 4
M20 = 1: 1.5: 3
M25 = 1: 1: 2
Прозрачная крышка ДЛЯ УСИЛЕНИЯ ОСНОВНОЙ:
1.FOOTINGS: 50 мм
2.RAFT FOUNDATION.TOP: 50 мм
3.RAFT FOUNDATION.BOTTOM / Сбоку: 75 мм
4.STRAP ЛУЧЕВЫЕ: 50 мм
5.GRADE SLAB: 20 мм
6. КОЛОНКА: 40 мм
7. СНАРЯЖНАЯ СТЕНКА: 25 мм
8. ЛУЧА: 25 мм
9. ПЛАСТИНЫ: 15 мм
10.ПЛОСКАЯ ПЛИТА: 20 мм
11. ЛЕСТНИЦА: 15 мм
12.ЗАД. СТЕНА: 20/25 мм на земле
13. ВОДОСНАБЖЕНИЕ: 20/30 мм
ВЕС СТЕРЖНЯ НА МЕТР ДЛИНА:
ДИАМЕТР НА МЕТР
6 мм = 0,222 кг
8 мм = 0,395 кг
10 мм = 0,616 кг
12 мм = 0,888 кг
16 мм = 1,578 кг
20 мм = 2,466 кг
25 мм = 3,853 кг
32 мм = 6,313 кг
40 мм = 9,865 кг
1 мешок цемента-50 кг
1 фут-0,3048 м
1 м-3,28 фута
1кв.м-10,76 f ¬t
1cu.m-35.28cu.f ¬t
1acre-43560sq.f ¬t
1cent-435.6sq.f ¬t
1acre-2.47ac ¬re
1acre-100cent-4 ¬046.724sq.m
1ground-2400sq. ¬ft
1шт-100ку.фут- ¬2,83ку.м 1квадрат-100кв.ф ¬t
1 М ДЛИНА СТАЛЬНОЙ ШТАНГИ I ЕГО ОБЪЕМ
V = (Pi / 4) * Диаметр x Диаметр X L = (3,14 / 4) x D x DX 1 (для
длиной 1 м) Плотность стали = 7850 кг / куб.м
Вес = Объем x Плотность = (3,14 / 4) x D x DX
1×7850 (если D в мм) So = ((3,14 / 4) x D x DX
1×7850) / (1000×1000) = Dodd / 162,27
ДИЗАЙН MIX:
M10 (1: 3,92: 5.62)
Цемент: 210 кг / м 3
20 мм Желе: 708 кг / м 3
12,5 мм Желе: 472 кг / м 3
Речной песок: 823 кг / м 3
Общее количество воды: 185 кг / м 3
Свежий плотность бетона: 2398 кг / м 3
M20 (1: 2,48: 3,55)
Цемент: 320 кг / м 3
20 мм желе: 683 кг / м 3
12,5 мм желе: 455 кг / м 3
речной песок: 794 Кг / м 3
Общая вода: 176 кг / м 3
Добавка: 0,7%
Плотность свежего бетона: 2430 кг / м 3
M25 (1: 2,28: 3,27)
Цемент: 340 кг / м 3
20 мм Желе: 667 кг / м 3
12.5 мм Желе: 445 кг / м 3
Речной песок: 775 кг / м 3
Общая вода: 185 кг / м 3
Добавка: 0,6%
Плотность свежего бетона: 2414 кг / м 3
Примечание: песок 775 + 2% влажность, вода 185-20,5 =
164 литра,
Примесь = 0,5% составляет 100 мл
M30 (1: 2: 2,87)
Цемент: 380 кг / м 3
20 мм желе: 654 кг / м 3
12,5 мм желе: 436 Кг / м 3
Речной песок: 760 кг / м 3
Общая вода: 187 кг / м 3
Добавка: 0,7%
Плотность свежего бетона: 2420 кг / м 3
Примечание: песок = 760 кг с влажностью 2%
( 170.80 + 15.20)
M35 (1: 1,79: 2,57)
Цемент: 410 кг / м 3
20 мм желе: 632 кг / м 3
12,5 мм желе: 421 кг / м 3
речной песок: 735 кг / м 3
Общая вода: 200 кг / м 3
Добавка: 0,7%
Плотность свежего бетона: 2400 кг / м 3
Примечание: песок = 735 + 2%, вода = 200-14,7 =
185,30,
Добавка = 0,7%
M40 (1: 1,67: 2,39)
Цемент: 430 кг / м 3
20 мм Желе: 618 кг / м 3
12,5 мм Желе: 412 кг / м 3
Речной песок: 718 кг / м 3
Вода Соотношение цемента: 0 .43
Добавка: 0,7%
Примечание: Песок = 718 + Насыпной возраст 1%
M45 (1: 1,58: 2,26)
Цемент: 450 кг / м 3
20 мм Желе: 626 кг / м 3
12,5 мм Желе: 417 Кг / м 3
Речной песок: 727 кг / м 3 + насыпной возраст 1%
Вода Соотношение цемента: 0,43
Добавка: 0,7%
M50 (1: 1,44: 2,23)
Цемент: 450 кг / м 3
20 мм желе : 590 кг / м 3
12,5 мм желе: 483 кг / м 3
речной песок: 689 кг / м 3 + насыпной возраст 12%
Вода Цементное соотношение: 0,36 (188 кг)
Примесь: 1.20% 3
Микрокремнезем: 30 кг
Супер текучесть 6,7% цемента
1 кубический метр содержит 500 кирпичей
Стандартный размер кирпича 1-го класса составляет 190 мм
x 90 мм x
90 мм, а толщина стыка двигателя должна быть 10 мм
Итак, кирпич с двигателем = 200 x 100 x 100.
Объем кирпича 1-го класса = 0,19 x 0,09 X 0,09 =
0,001539
куб. м
Объем кирпича 1-го класса с двигателем = 0,2 x 0,1 x
0,1 = 0,002
куб. м
Кол-во кирпичей на 1 куб.м = 1 / объем кирпича 1-го класса
с двигателем

= 1/0.002
= 500 штук кирпичей
СТАНДАРТНЫЕ КОЭФФИЦИЕНТЫ ПРЕОБРАЗОВАНИЯ
ДЮЙМ = 25,4 МИЛЛИМЕТРА
ФУТ = 0,3048 МЕТРА
ДВОР = 0,9144 МЕТРА
МИЛЯ = 1,6093 КИЛОМЕТРА
АКРЕ = 0,4047 ГЕКТРА
ФУНДАМЕНТА = 0,4 = ГРАДУС
ЦЕЛЬСИЯ
МИЛЛИМЕТРА = 0,0394 ДЮЙМА
МЕТРА = 3,2808 ФУТЫ
МЕТРА = 1,0936 ЯРД
Веревка длиной 100 см. С помощью этой веревки можно сформировать любую форму
(например, треугольник, прямоугольник
и т. Д.). Какая форма будет покрывать
максимальной площади
1 Ньютон = o.101971 кг
1 мм2 = 0,01 см2
1 см2 = 100 мм2
1 мм2 = 20 Н
100 мм2 = 2000N
1 см2 = 2000N
2000 N = 203,942 кг
Таким образом, 20 Н / мм2 = 203,942 кг / см2
RATIO IS 1: 1,5: 3
, тогда объем составляет 1 + 1,5 + 3 = 5,5, а общий объем
для использования смеси = 1,57 м3, тогда требуется цемент = 1/
5,5 * 1,57 = 0,285 м3 * 1440 = 411 кг. (8 + мешок)
требуемый песок = 1,5 / 5,5 * 1,57 = 0,471 м3
требуемый заполнитель = 3 / 5,5 * 1,57 = 0,853 м3
стандартный объем раствора сухой смеси = 1,57 .. U
также может проверить это в коде IS.Тогда объем равен
1 + 1,5 + 3 = 5,5, а общий объем для использования смеси
= 1,57 м3, тогда требуется цемент = 1/
5,5 * 1,57 = 0,285 м3 * 1440 = 411 кг. (8 + мешок)
требуется песка = 1,5 /5.5*1.57=0.471м3 Требуемый заполнитель
= 3 / 5.5 * 1.57 = 0.853м3
стандартный объем сухой смеси = 1,57 .. U
также может проверить это в коде IS.
РАСЧЕТ МАТЕРИАЛА:
ЦЕМЕНТ В МЕШКАХ
01. PCC 1: 5: 10 1440/5 * 0,45 129,60 кг 2,59
02. PCC 1: 4: 8 (M 7,5) 1440/4 * 0,45 162,00 кг 3,24
03. PCC 1: 2: 4 (М 15) 1440/2 * 0.45 324,00 кг 6,48
04. PCC 1: 3: 6 (M 10) 1440/3 * 0,45 216,00 кг 4,32
05. RCC 1: 2: 4 (M 15) 144/2 * 0,45 324,00 кг 6,48
06. RCC 1: 1,5: 3 (M 20) 1440 / 1,5 * 0,45 32,00 кг
8,64
07. RCC 1: 1: 2 (M 25) 370,00 кг 7,40
08. RCC M 30 410,00 кг 8,20
09. RCC M35 445,00 кг 8,90
10. RCC M40 480,00 кг 9,60
11. Влагостойкий слой
CM1: 3,20 мм tk 1440/3 * 0,022 10,56 кг 0,21
12,2 дюйма сборная плита M15 324 * 0,05 16,20 кг 0,32
13,3 дюйма tk сборная плита M15 324 * 0,075 24,30 кг
0.49
14. GC Masonry CM 1: 7 1440/7 * 0,34 70,00 кг
1,40
15. Кирпичная кладка CM 1: 6 1440/6 * 0,25 60,00 кг 1,20
16. Кирпичная кладка CM 1: 4, 115tk 1440/4 * 0,25 * 0,115
10,35 кг 0,21
17. Grano Flooring CC 1: 1,5: 3 1440 / 1,5 * 0,45 * 0,05
21,60 кг 0,43
18. Штукатурка CM 1: 3, 12 мм tk 1440/3 * 0,014
6,72 кг 0,13
19. Штукатурка стен CM 1: 4,
12 мм tk 1440/4 * 0,014 5,00 кг 0,10
20. Укладка прессованной плитки поверх
a CM 1: 4, 20 мм tk 1440/4 * 0,022 7,92 кг 0,16
21. Керамическая плитка , Мрамор, Гранит
, Плита Каддапа
CM 1: 4, 20 мм tk 1440/4 * 0.022 7,92 кг 0,16
22. Кладка из пустотелых блоков
CM 1: 6, 200 мм tk / m¬2¬ 10,00 кг 0,20
РАСЧЕТ ПЕСКА (CFT):
01. Любые бетонные работы
(PCC, RCC) 0,45 * 35,315 = 20,00
02. Влагостойкая плита
CM `1: 3, 20 мм tk 1.00
03. 2″ tk Сборная плита M15 1.00
04. 3 «tk Сборная плита M15 1,50
05. Кладка из нержавеющей стали в CM 1: 7 15.00
06. Кирпич в CM 1: 6 15.00
07. Кирпич в CM 1: 4,115 мм tk 2.00
08. Напольные покрытия Grano в CC 1: 1.5: 3 1.00
09. Штукатурка в CM 1: 3, 12 мм tk 1.00
10. Штукатурка стен CM 1: 4, 12 мм tk 1.00
11. Укладка прессованной плитки на CM 1: 4, 20 мм tk
1.00
12. Керамическая плитка, мрамор, гранит, плита Cuddapah
CM 1: 4, 20 мм tk 1.00
РАСЧЕТ МЕТАЛЛА:
01. Любые бетонные работы 32.00 cft
02. Гранулированный пол в CC 1: 1.5: 3, 50 мм tk 1.60
cft
03. Grano Flooring в CC 1: 1.5: 3, 75 мм tk 2.40
cft
04. Напольные покрытия Grano в CC 1: 1.5: 3, 100 мм tk 3.20
cft
05. Кирпичи / куб. М 450,00 №№
06. Размер камня / куб.00 №
07. Грубый камень 10,00 фут
08. Связующий камень 10,00 фут. №
09. Цементная краска / 100 фут 2,00 кг
10. Белый цемент / 100 фут 2,00 кг
11. Janathacem / 100 фут 1,50 кг
12. Эмалевая краска / 100 футов — 2 слоя 1,25 литра
13. Шпатлевка для стен / 100 футов 10,00 кг
14. Штукатурка Paris / 100 футов 25,00 кг
15. Дисембер / 100 футов 2,00 кг
16. Цементная грунтовка 0,60 литра
0,40 литра
17. Курс выветривания
Известь 12,50 кг
Кирпичные биты 32,00 кг
18. Подача песчано-гравийной смеси — Cum
Sand 20.00 Cft
Гравий 40,00 Cft
19.WBM — толщина 75 мм — 1-й слой — 10 кв.м.
Metel (60-40 мм) 35,00 Cft
Гравий 10,00 Cft
20. Прессованная плитка — 20,00 кв.м. Nos
21. Пустотелый блок — толщина 200 мм 14.00 №
ТАБЛИЦА ПРЕОБРАЗОВАНИЯ:
01. 1 RM 3,28 Rft
02,1 кв.м 10,76 Sft
03. 1 Cum 35,32 Cft
04,1 дюйм 2,54 см
05,1 sft 0,09 кв.м
06,1 акр 0,04 га
07 1 га 2,47 акров
08. 1 фут 0,028 куб. М
09. 1 фут 12,00 дюймов
10. 1 фут 0,305 м
11.1 куб. М 1000,00 литр
ВЕС УСТАНОВКИ:
01. Бетон 25 кН / м3
02. Кирпич 19 кН / м3
03. Сталь 7850 кг / м3
04. Вода 1000 л / м3
05. Цемент 1440 кг / м3
06 . 1 галлон 4,81 литра
07. Звено 8 дюймов = 200 мм
08. 1 гектар 2,471 акр (10000 м2)
09. 1 акр 4046,82 м2 = 100 центов
ДЛИНА РАЗРАБОТКИ:
01. Сжатие 38d
02. Натяжение 47 и 60d
03 1 цент 435,60 Sft
04. 1 метр 3,2808 футов
05. 1 M2 10,76 футов2
06. 1 фут 0,3048 м
07.1 кН 100 кг
08,1 кН 1000N
09,1 тонна 1000 кг = 10000 N = 10 кН
10. 1 кг 9,81N
M5 = 2,54 г / м3, M7,5 = 3,18 г / м3, M10 = 4,32Bg /
м3,
M20 = 8,64 г / м3, M25 = 12,9 г / м3,
M40 = 500 + 100 кг / м3
1 м3 Conrete = 0,9 м3 желе + 0,55 м3 песок +
0,225 м3
КИРПИЧ:
Вес = 3,17 — 3,80 кг
Водопоглощение от 12 до 15%
Прочность на сжатие = 36 кн / см2
Стена 230 мм / м3 = 460 кирпичей + 20Cft песка +
66кг цемента
SSM 1: 7 / м3 = Slize 95 + загрязнение 8 Cft +60.5 кг
Ток = 1000 Вт = 1 единица, 25 Вт * 40 часов = 1
Единица
Солнцезащитный козырек = 65 мм — 0,56 мешка / м2,
= 90 мм — 0,78 мешка / м2
Плитка, котта, мрамор — 0,33 мешка / м2
Пресс-плитки — 0,22 мешка / м2
Потолок и штукатурка RCC 1: 3 — 0,13 мешок / м2
Стена 1: 5 — 0,09 мешок / м2
Smoothplast 1: 3 — 0,18 мешок / м2,
Кирпич на краю — 0,08 / Rmt
Тротуар 75 tk — 0,49 / м2
Floorfinish CM 1: 4 — 0,15 пакетов / м2
ЭФФЕКТИВНОЕ ПОКРЫТИЕ:
Опора = 50 мм, колонна = 40 мм, плита = 20 мм,
Балка = 25 мм
NitoFloorHarder = 3 кг / м2, волокнистая масса — 0.9 кг /
м3
АРМАТИВНАЯ СТАЛЬ ДЛЯ БЕТОННОГО ИЗДЕЛИЯ —
кг / м3:
Колонна = 125, опора = 75, плита = 65, балка =
120
Ж / б стена = 80, минимальная площадь участка, требуемая для утверждения =
95 м2
ИЗГОТОВЛЕНИЕ СТАЛИ (ФЕРМА + ПУЛИН):
пролет 20-30 м 1 м2 = 25 кг,
40 м и более 1 м2 = 33 кг
UG Поддон = 12 кг (3 * 2 * 2 м)
= 24 кг (4 * 2,5 * 2,5 м)
Свинец колонны для Resi — 2,0 т / м2 на этаж
FSI:
Resi — 17 м2 / 250 м2
Магазин — 17 м2 / 200 м2
Мин. ширина — 6 м Сорт БЕТОНА:
M5 = 1: 4: 8
M10 = 1 : 3: 6
M15 = 1: 2: 4
M20 = 1: 1.5: 3
M25 = 1: 1: 2
ПРОЗРАЧНАЯ КРЫШКА К ГЛАВНОМУ УСИЛЕНИЮ:
1. ОПОРЫ: 50 мм
2. ОСНОВАНИЕ ТЯГОВОГО ФУНДАМЕНТА. ВЕРХ: 50 мм
3. ФУНДАМЕНТ ПРОТИВОДА. СТЕКЛЯННАЯ БАЛКА: 50 мм
5. СТАЛЬНАЯ ПЛИТА: 20 мм
6. КОЛОННА: 40 мм
7. СДВИГАТЕЛЬНАЯ СТЕНКА: 25 мм
8. ЛУЧА: 25 мм
9. ПЛИТЫ: 15 мм
10.ПЛОСКАЯ ПЛИТА: 20 мм
11. ЛЕСТНИЦА: 15 мм
12.ЗАД. СТЕНА: 20/25 мм на земле
13. ВОДООКОНЕЧНИКИ: 20/30 мм
ВЕС ПРУТКА НА МЕТР ДЛИНА:
ДИАМЕТР НА МЕТР
6 мм = 0.222 кг
8 мм = 0,395 кг
10 мм = 0,616 кг
12 мм = 0,888 кг
16 мм = 1,578 кг
20 мм = 2,466 кг
25 мм = 3,853 кг
32 мм = 6,313 кг
40 мм = 9,865 кг
1 мешок цемента 1-50 кг м
1 м — 3,28 фута
1 кв.м — 10,76 кв.м
1 куб.м-35,28 кв.м
1 акр-43560 кв.м
1цент-435,6 кв.м
1 гектар-2,47 акров ¬re
1 акр-100цент-4 ¬046.724кв.м
1земля-2400кв. ¬ft
1шт-100ку.фут- ¬2,83кум 1квадрат-100кв.ф ¬t
ДЛИНА 1 М СТАЛЬНАЯ ШТАНГА I ЕГО ОБЪЕМ
V = (Pi / 4) * Диаметр x DiaX L = (3.14/4) x D x DX 1 (для
длиной 1 м) Плотность стали = 7850 кг / куб.м
Вес = Объем x Плотность = (3,14 / 4) x D x DX
1×7850 (если D в мм) Итак = ((3,14 / 4) x D x DX
1×7850) / (1000×1000) = Dodd / 162,27
DESIGN MIX:
M10 (1: 3,92: 5,62)
Цемент: 210 кг / м 3
20 мм желе: 708 кг / M 3
12,5 мм Желе: 472 кг / м 3
Речной песок: 823 кг / м 3
Общая вода: 185 кг / м 3
Плотность свежего бетона: 2398 кг / м 3
M20 (1: 2,48: 3,55)
Цемент: 320 кг / м 3
20 мм Желе: 683 кг / м 3
12.5 мм Желе: 455 кг / м 3
Речной песок: 794 кг / м 3
Общая вода: 176 кг / м 3
Добавка: 0,7%
Плотность свежего бетона: 2430 кг / м 3
M25 (1: 2,28: 3,27 )
Цемент: 340 кг / м 3
20 мм желе: 667 кг / м 3
12,5 мм желе: 445 кг / м 3
речной песок: 775 кг / м 3
Общее количество воды: 185 кг / м 3
Добавка: 0,6%
Плотность свежего бетона: 2414 кг / м 3
Примечание: песок 775 + 2% влажности, вода 185-20,5 =
164 литра,
Примесь = 0,5% составляет 100 мл
M30 (1: 2: 2.87)
Цемент: 380 кг / м 3
20 мм Желе: 654 кг / м 3
12,5 мм Желе: 436 кг / м 3
Речной песок: 760 кг / м 3
Общее количество воды: 187 кг / м 3
Добавка : 0,7%
Плотность свежего бетона: 2420 кг / м 3
Примечание: песок = 760 кг при влажности 2%
(170,80 + 15,20)
M35 (1: 1,79: 2,57)
Цемент: 410 кг / м 3
20 мм Желе: 632 кг / м 3
12,5 мм Желе: 421 кг / м 3
Речной песок: 735 кг / м 3
Общая вода: 200 кг / м 3
Добавка: 0,7%
Плотность свежего бетона: 2400 кг / м 3
Примечание: песок = 735 + 2%, вода = 200-14.7 =
185,30,
Добавка = 0,7%
M40 (1: 1,67: 2,39)
Цемент: 430 кг / м 3
20 мм Желе: 618 кг / м 3
12,5 мм Желе: 412 кг / м 3
Речной песок : 718 кг / м 3
Вода Соотношение цемента: 0,43
Добавка: 0,7%
Примечание: песок = 718 + насыпной возраст 1%
M45 (1: 1,58: 2,26)
Цемент: 450 кг / м 3
20 мм желе: 626 кг / м 3
12,5 мм желе: 417 кг / м 3
Речной песок: 727 кг / м 3 + насыпной возраст 1%
Вода Соотношение цемента: 0,43
Добавка: 0.7%
M50 (1: 1,44: 2,23)
Цемент: 450 кг / м 3
20 мм желе: 590 кг / м 3
12,5 мм желе: 483 кг / м 3
речной песок: 689 кг / м 3 + насыпь возраст 12%
Вода Соотношение цемента: 0,36 (188 кг)
Добавка: 1,20% 3
Микрокремнезем: 30 кг
Супер текучесть 6,7% цемента
1 кубический метр содержит 500 кирпичей
Стандартный размер кирпича 1-го класса — 190 мм
x 90 мм x
90 мм и моторный стык должны быть толщиной 10 мм.
Итак, кирпич с мотором = 200 x 100 x 100.
Объем кирпича 1-го класса = 0.19 x 0,09 X 0,09 =
0,001539
куб. М
Объем кирпича 1-го класса с двигателем = 0,2 x 0,1 x
0,1 = 0,002
куб. М
Кол-во кирпичей на 1 куб. М = 1 / объем кирпича 1-го класса
с двигателем

= 1 / 0,002
= 500 штук кирпичей
СТАНДАРТНЫЕ КОЭФФИЦИЕНТЫ ПРЕОБРАЗОВАНИЯ
ДЮЙМ = 25,4 МИЛЛИМЕТРА
ФУТЫ = 0,3048 МЕТРА
ДВОР = 0,9144 МЕТРА
МИЛЯ = 1,6093 КИЛОМЕТРА
ПУНКТ 2 = 0,4047 ГРАДУСОВ Фаренгейт X 5/9 — 32 = СТЕПЕНЬ
ЦЕЛЬСИЯ
МИЛЛИМЕТРА = 0.0394 ДЮЙМ
МЕТР = 3,2808 ФУТЫ
МЕТР = 1,0936 ЯРД
Веревка длиной 100 см. С помощью этой веревки можно сформировать любую форму
(например, треугольник, прямоугольник
и т. Д.). Какая форма будет покрывать максимальную площадь

1 Ньютон = o.101971 кг
1 мм2 = 0,01 см2
1 см2 = 100 мм2
1 мм2 = 20 Н
100 мм2 = 2000 Н
1 см2 = 2000 Н
2000 N = 203,942 кг
Таким образом, 20 Н / мм2 = 203,942 кг / см2
СООТНОШЕНИЕ 1: 1,5: 3
, тогда объем равен 1 + 1,5 + 3 = 5,5, а общий объем
при использовании смеси = 1.57 м3, тогда требуется цемент = 1/
5,5 * 1,57 = 0,285 м3 * 1440 = 411 кг. (8 + мешок)
требуемый песок = 1,5 / 5,5 * 1,57 = 0,471 м3
требуемый заполнитель = 3 / 5,5 * 1,57 = 0,853 м3
стандартный объем раствора сухой смеси = 1,57 .. U
также может проверить это в коде IS. Тогда объем равен
1 + 1,5 + 3 = 5,5, а общий объем для использования смеси
= 1,57 м3, тогда требуется цемент = 1/
5,5 * 1,57 = 0,285 м3 * 1440 = 411 кг. (8 + мешок)
требуется песка = 1,5 /5,5 * 1,57 = 0,471 м3
необходимого заполнителя = 3 / 5,5 * 1,57 = 0,853 м3
стандартный объем сухой смеси раствора = 1.57 .. U
также можно проверить в коде IS.
РАСЧЕТ МАТЕРИАЛА:
ЦЕМЕНТ В МЕШКАХ
01. PCC 1: 5: 10 1440/5 * 0,45 129,60 кг 2,59
02. PCC 1: 4: 8 (M 7,5) 1440/4 * 0,45 162,00 кг 3,24
03. PCC 1: 2: 4 (M 15) 1440/2 * 0,45 324,00 кг 6,48
04. PCC 1: 3: 6 (M 10) 1440/3 * 0,45 216,00 кг 4,32
05. RCC 1: 2: 4 (M 15 ) 144/2 * 0,45 324,00 кг 6,48
06. RCC 1: 1,5: 3 (M 20) 1440 / 1,5 * 0,45 32,00 кг
8,64
07. RCC 1: 1: 2 (M 25) 370,00 кг 7,40
08. RCC M 30 410,00 кг 8,20
09. RCC M35 445.00 кг 8,90
10. RCC M40 480,00 кг 9,60
11. Влагостойкий слой
CM1: 3,20 мм tk 1440/3 * 0,022 10,56 кг 0,21
12,2 дюйма сборная плита M15 324 * 0,05 16,20 кг 0,32
13. 3 «tk сборная плита M15 324 * 0,075 24,30 кг
0,49
14. GC Masonry CM 1: 7 1440/7 * 0,34 70,00 кг
1,40
15. Кирпичная кладка CM 1: 6 1440/6 * 0,25 60,00 кг 1,20
16. Кирпичная кладка CM 1: 4, 115tk 1440/4 * 0,25 * 0,115
10,35 кг 0,21
17. Напольные покрытия Grano CC 1: 1,5: 3 1440 / 1,5 * 0,45 * 0,05
21,60 кг 0,43
18. Штукатурка CM 1: 3, 12мм тк 1440/3 * 0.014
6,72 кг 0,13
19. Штукатурка стен CM 1: 4,
12 мм tk 1440/4 * 0,014 5,00 кг 0,10
20. Укладка прессованной плитки поверх
a CM 1: 4, 20 мм tk 1440/4 * 0,022 7,92 кг 0,16
21. Керамическая плитка, мрамор, гранит
, плита Каддапа
CM 1: 4, 20 мм tk 1440/4 * 0,022 7,92 кг 0,16
22. Кладка из пустотелых блоков
CM 1: 6, 200 мм tk / м 2¬ 10,00 кг 0,20
РАСЧЕТ ПЕСКА (CFT):
01. Любые бетонные работы
(PCC, RCC) 0,45 * 35,315 = 20,00
02. Влагостойкий слой
CM `1: 3, 20 мм tk 1.00
03. 2 «tk Сборная плита M15 1,00
04. 3″ tk Сборная плита M15 1,50
05. Кладка из нержавеющей стали в CM 1: 7 15.00
06. Кирпичная кладка в CM 1: 6 15.00
07. Кирпичная работа в CM 1: 4,115 мм tk 2.00
08. Напольные покрытия Grano в CC 1: 1.5: 3 1.00
09. Штукатурка в CM 1: 3, 12 мм tk 1.00
10. Штукатурка стен CM 1: 4, 12 мм tk 1.00
11. Укладка прессованная Плитка поверх CM 1: 4, 20 мм tk
1.00
12. Керамическая плитка, мрамор, гранит, плита Cuddapah
CM 1: 4, 20 мм tk 1.00
РАСЧЕТ МЕТАЛЛА:
01.Любые бетонные работы 32,00 куб.футов
02. Напольные покрытия из гранулированного материала CC 1: 1,5: 3, 50 мм, толщина 1,60
кубических футов
03. Полы из гранулированного материала CC 1: 1.5: 3, толщина 75 мм, толщина 2,40
кубических футов
04. Полы из гранулированных материалов из цветов CC 1: 1,5: 3, 100 мм tk 3,20
куб. Фут
05. Кирпичи / куб. М 450,00 №№
06. Размер Камень / куб. М 90,00 №
07. Грубый камень 10,00 шт. В упаковке
08. Камень для склеивания / куб. 2,00 кг
10. Белый цемент / 100 футов 2,00 кг
11. Janathacem / 100 футов 1,50 кг
12. Эмаль / 100 футов — 2 слоя 1.25 литров
13. Шпатлевка для стен / 100 футов 10,00 кг
14. Штукатурка Paris / 100 футов 25,00 кг
15. Дистембер / 100 футов 2,00 кг
16. Цементная грунтовка 0,60 литра
0,40 литра
17. Выветривание
Известь 12,50 Кг
Кирпичные биты 32,00 кг
18. Обеспечение песчано-гравийной смеси — Накопление
Песок 20,00 Cft
Гравий 40,00 Cft
19.WBM — толщина 75 мм — 1-й слой — 10 кв.м
Metel (60-40 мм) 35,00 Cft
Gravel 10,00 Cft
20. Прессованная плитка — 20,00 кв.м. №
21. Пустотелый блок — 200 мм tk 14.00 №
ТАБЛИЦА ПРЕОБРАЗОВАНИЯ:
01. 1 RM 3,28 Rft
02,1 кв.м 10,76 Sft
03. 1 Cum 35,32 Cft
04,1 дюйм 2,54 см
05,1 sft 0,09 кв.м
06,1 акр 0,04 га
07 1 га 2,47 акров
08. 1 фут 0,028 куб. М
09,1 фут 12,00 дюймов
10. 1 фут 0,305 м
11. 1 куб. М 1000,00 л
ВЕС УСТРОЙСТВА:
01. Бетон 25 кН / м3
02. Кирпич 19 кН / м3
03. Сталь 7850 кг / м3
04. Вода 1000 л / м3
05. Цемент 1440 кг / м3
06. 1 галлон 4,81 литра
07.Звено 8 «= 200 мм
08. 1 га 2,471 акр (10000 м2)
09. 1 акр 4046,82 м2 = 100 цент
ДЛИНА РАЗВИТИЯ:
01. Сжатие 38d
02. Напряжение 47 и 60d
03. 1 цент 435,60 Sft
04 1 метр 3,2808 футов
05,1 M2 10,76 футов2
06,1 фут 0,3048 м
07,1 кН 100 кг
08,1 кН 1000N
09,1 тонна 1000 кг = 10,000 N = 10 кН
10. 1 кг 9,81N
M5 = 2,54 г / м3, M7,5 = 3,18 г / м3, M10 = 4,32 г /
м3,
M20 = 8,64 г / м3, M25 = 12,9 г / м3,
M40 = 500 + 100 кг / м3
1 м3 Conrete = 0.9 м3 желе + 0,55 м3 песка +
0,225 м3
КИРПИЧ:
Вес = 3,17 — 3,80 кг
Водопоглощение от 12 до 15%
Прочность на сжатие = 36 кн / см2
Стена 230 мм / м3 = 460 кирпичей + песок 20 куб. Футов +
66 кг цемента
SSM 1: 7 / м3 = Slize 95 + загрязнение 8 Cft +60,5 кг
Ток = 1000 Вт = 1 блок, 25 Вт * 40 часов = 1
Unit
Солнцезащитный козырек = 65 мм — 0,56 мешка / м2,
= 90 мм — 0,78 мешка / м2
Плитка, Котта, Мрамор — 0,33 пакета / м2
Плитка Press — 0,22 пакета / м2
Ceilling & RCC штукатурка 1: 3 — 0.13 пакетов / м2
Стена 1: 5 — 0,09 пакетов / м2
Smoothplast 1: 3 — 0,18 пакетов / м2,
Кирпич по краю — 0,08 / Rmt
Тротуар 75 тк — 0,49 / м2
Floorfinish CM 1: 4 — 0,15 пакета / м2
ЭФФЕКТИВНОЕ ПОКРЫТИЕ:
Опора = 50 мм, колонна = 40 мм, плита = 20 мм,
Балка = 25 мм
NitoFloorHarder = 3 кг / м2, волокнистая масса — 0,9 кг /
м3
АРМИРУЮЩАЯ СТАЛЬ ДЛЯ БЕТОННЫХ ИЗДЕЛИЙ / м3 —
кг :
Колонна = 125, опора = 75, плита = 65, балка =
120
Ж / б стена = 80, минимальная площадь участка, требуемая для утверждения =
95м2
ИЗГОТОВЛЕНИЕ СТАЛИ (ФЕРМЫ + ПУЛИН):
20-30м пролет 1м2 = 25 кг,
40 м и более 1 м2 = 33 кг
UG Поддон = 12 кг (3 * 2 * 2 м)
= 24 кг (4 * 2.5 * 2,5 м)
Вывод колонны для Resi — 2,0 т / м2 на этаж
FSI:
Resi — 17 м2 / 250 м2
Магазин — 17 м2 / 200 м2
Мин. Ширина — 6 м
У вас недостаточно прав для ознакомления с этим законом Time
У вас недостаточно прав для чтения этого закона в настоящее время Логотип Public.Resource.Org На логотипе изображен черно-белый рисунок улыбающегося тюленя с усами. Вокруг печати находится красная круглая полоса с белым шрифтом, в верхней половине которого написано «Печать одобрения», а в нижней — «Общественность».Resource.Org «На внешней стороне красной круглой марки находится круглая серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.
Public.Resource.Org
Хилдсбург, Калифорния, 95448
Соединенные Штаты Америки
Этот документ в настоящее время недоступен для вас!
Уважаемый гражданин:
В настоящее время вам временно отказано в доступе к этому документу.
Public Resource ведет судебный процесс за ваше право читать и говорить о законах.Для получения дополнительной информации см. Досье по рассматриваемому судебному делу:
.
Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA), и Американское общество инженеров по отоплению, холодильной технике и кондиционированию воздуха (ASHRAE) против Public.Resource.Org (общедоступный ресурс), DCD 1: 13-cv-01215, Объединенный окружной суд округа Колумбия [1]
Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за ваше право читать и говорить о законах, по которым мы решаем управлять собой как демократическим обществом.
Чтобы подать заявку на получение лицензии на чтение этого закона, ознакомьтесь с Сводом федеральных нормативных актов или применимыми законами и постановлениями штата. на имя и адрес продавца. Для получения дополнительной информации о постановлениях правительства и ваших правах как гражданина в соответствии с нормами закона , пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов. Вы можете найти более подробную информацию о нашей деятельности на общедоступных ресурсах. в нашем реестре деятельности за 2015 год. [2] [3]
Спасибо за интерес к чтению закона.Информированные граждане — это фундаментальное требование для работы нашей демократии. Благодарим вас за усилия и приносим извинения за возможные неудобства.
С уважением,
Карл Маламуд
Public.Resource.Org
7 ноября 2015 г.
Банкноты
[1] http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html
[2] https://public.resource.org/edicts/
[3] https://public.resource.org/pro.docket.2015.html
Хозяйственные постройки … — Ch4 Строительные материалы: Бетон
Хозяйственные постройки … — Ch4 Строительные материалы: Бетон
Бетон
Содержание — Назад — Вперед
Бетон — строительный материал, изготовленный путем смешивания цементного теста. (портландцемент и вода) и заполнитель (песок и камень). В цементная паста — это «клей», который связывает частицы в совокупность вместе.Прочность цементного теста зависит от об относительном соотношении воды и цемента; более разбавленный паста слабее. Также относительные пропорции цементного теста а агрегат влияет на прочность; более высокая доля паста, делающая бетон более прочным. Бетон затвердевает через химическая реакция между водой и цементом без необходимости воздуха. После первоначального схватывания бетон хорошо затвердевает. под водой. Сила набирается постепенно, в зависимости от скорости химической реакции.
Иногда в бетонную смесь добавляют добавки для добиться определенных свойств. Арматурная сталь используется для добавления прочность, особенно при растягивающих напряжениях.
Бетон обычно смешивают на строительной площадке и кладут в формы желаемой формы в том месте, которое займет агрегат готовая конструкция. Единицы также могут быть сборными либо на на стройплощадке или на заводе.
Свойства бетона
Бетон ассоциируется с высокой прочностью, твердостью, прочность, непроницаемость и пластичность.Это плохой термальный изолятор, но обладает высокой теплоемкостью. Бетон не легковоспламеняющийся и имеет хорошую огнестойкость, но есть серьезный потеря прочности при высоких температурах. Бетон из обычный портландцемент имеет низкую стойкость к кислотам и сульфаты, но хорошая стойкость к щелочам.
Бетон — относительно дорогой строительный материал для фермы. конструкции. Стоимость может быть снижена, если часть портленда цемент заменяется пуццоланом.Однако когда пуццоланы химическая реакция протекает медленнее, а прочность увеличивается. с задержкой.
Прочность на сжатие зависит от пропорций ингредиенты, то есть соотношение цемент-вода и цемент совокупный коэффициент. Поскольку заполнитель составляет основную часть затвердевшего бетон, его прочность также будет иметь некоторое влияние. Прямой предел прочности на разрыв, как правило, низкий, всего от 1/8 до 1/14 от прочность на сжатие и обычно не учитывается при проектировании расчеты, особенно при проектировании железобетона.
Прочность на сжатие измеряется дроблением кубиков длиной 15 см. с каждой стороны. Кубики выдерживаются в течение 28 дней при стандартных условиях. температуры и влажности, а затем измельчают в гидравлическом прессе. Характерные значения прочности через 28 дней — это те, ниже которых выпадает не более 5% результатов тестирования. Используемые оценки: C7, C10, Cl5, C20, C25, C30, C40, C50 и C60, каждый из которых соответствует с характеристической прочностью на раздавливание 7,0, 10,0, 15,0 Н / мм2, и т.п.
Таблица 3.11 Типичное увеличение прочности бетона
Возраст в тест
Средняя прочность на раздавливание
Обычный портландцемент
Хранение на воздухе 18C 65%, R H Н / мм2 Хранение в воде Н / мм2
1 день 5.5 –
3 дня 15,0 15,2
7 дней 22,0 22,7
28 дней 31,0 34,5
3 месяца 37,2 44,1
(1 цемент — 6 заполнитель, по весу, 0.60 вода — цемент соотношение).
В некоторых литературных источниках требуемая марка бетона обозначается пропорции цемент — песок — камень, так называемые номинальные смеси а не прочность на сжатие. Поэтому некоторые общие Номинальные смеси включены в Таблицу 3.12. Обратите внимание, однако, что количество воды, добавленной в такую смесь, будет иметь большое влияние на прочность на сжатие затвердевшего бетона.
Более бедная из номинальных смесей, указанных напротив C7 и C10 классы пригодны для работы только с очень хорошо отсортированными агрегатами в диапазоне до довольно больших размеров.
Состав
Цемент
Обычный портландцемент используется в большинстве хозяйственных построек. Это продается в бумажных мешках по 50 кг или примерно 37 литров. Цемент необходимо хранить в сухом, защищенном от земли месте. влажность, и на периоды, не превышающие одного-двух месяцев. Даже сыро воздух может испортить цемент. Это должна быть консистенция порошка при использовал. Если образовались комки, качество снизилось, но все еще можно использовать, если комки могут быть раздавлены между пальцы.
Таблица 3.12 Предлагаемое использование для Различные марки и смеси бетона
Марка Номинальная смесь Использовать
C7
C10
1: 3: 8
1: 4: 6
1: 3: 6
1: 4: 5
1: 3: 5
Ленточные опоры; заполнение траншеи фонды; основания стоек; неармированные фундаменты; наружный бетон и перемычки под плиты; этажи с очень легкий трафик; массивный бетон и др.
Класс 5
C20
1: 3: 5
1: 3: 4
1: 2: 4
1: 3: 3
Фундамент стены; подвал стены; конструкционный бетон; стены; усиленный пол плиты; полы для молочного и мясного скота, свиней и птица; полы в зерновых и картофельных складах, сенокосах, и машинные магазины; септики, резервуары для хранения воды; плиты для навоза с двора фермы; дороги, проезды, тротуары и прогулки; лестницы.
C25
C30
C35
1: 2: 4
1: 2: 3
1: 1.5: 3
1: 1: 2
Весь бетон в доении доильные залы, молочные заводы, силосные бункеры и кормово-поилки поилки; полы, подверженные сильному износу и погодным условиям, или слабые растворы кислот и щелочей; дороги и тротуары часто используется тяжелой техникой и грузовиками; небольшой мосты; подпорные стены и дамбы; подвесные полы, балки и перемычки; полы, используемые тяжелыми, мелколесными оборудование, например автопогрузчики; столбы ограждения, сборные железобетонные изделия.
C40
C50
C60
Бетон в очень сильное воздействие; сборные элементы конструкции; предварительно напряженный бетон.
Совокупный
Заполнитель или балласт — это гравий или щебень. Те заполнители, проходящие через сито 5 мм, называются мелкими заполнителями. или песок, и те, что задерживаются, называются крупным заполнителем или камнем.Заполнитель должен быть твердым, чистым, без соли и растительное вещество. Слишком много ила и органических веществ делает заполнитель непригодный для бетона.
Тест на ил выполняется путем помещения 80 мм песка в 200 мм высотой. прозрачная бутылка. Добавьте воды до высоты 160 мм. Встряхните энергично перемешайте бутылку и дайте содержимому осесть до тех пор, пока следующий день. Если слой ила, который будет оседать на поверхности песок, менее 6 мм песок можно использовать без дополнительных лечение.Если содержание ила выше, песок необходимо промывают.
Тест на органические вещества выполняется путем помещения 80 мм песка в Прозрачная бутылка высотой 200 мм. Добавьте 3% раствор натрия гидроксид до 120мм. Обратите внимание, что гидроксид натрия, который может быть куплен в аптеке, опасен для кожи. Закупорите бутылку и энергично встряхните в течение 30 секунд и оставьте до следующего дня. Если жидкость на песке превратится темно-коричневого или кофейного цвета, песок использовать нельзя.»Соломенный» цвет подходит для большинства работ, но не подходит. для тех, кому требуется максимальная прочность или водонепроницаемость. Однако учтите, что некоторые соединения двухвалентного железа могут реагировать с гидроксид натрия и вызывают коричневый цвет.
Сортировка совокупности относится к дозированию различных размеры заполнителя и сильно влияют на качество, проницаемость и удобоукладываемость бетона. С хорошо рассортированный заполнитель, частицы различных размеров перемешиваются между собой оставляя минимальный объем пустот для заполнения дорогостоящая цементная паста.Частицы также легко сливаются, то есть заполнитель является работоспособным, что позволяет использовать меньше воды. Классификация выражается в процентах от массы заполнителя. проходя через различные сита. Хорошо оцененный агрегат будет иметь довольно равномерное распределение размеров.
Содержание влаги в песке важно, так как соотношение смеси песка часто относится к кг сухого песка и максимальному количеству воды включает влагу в совокупности. Влажность составляет определяется путем взятия репрезентативной пробы массой 1 кг.Пример точно взвесить и тонко разложить на тарелке, пропитанной спирт (спирт) и обгорел при перемешивании. Когда образец охлажденный, он снова взвешивается. Снижение веса сводится к весу воды, которая испарилась, и выражается как процентов путем деления потерянного веса на вес высушенного образец. Нормальная влажность естественно влажного песка составляет от 2,5 до 5,5%. В бетонную смесь добавляется гораздо меньше воды.
Плотность — это вес на единицу объема твердой массы без учета пустот и определяется путем помещения одного килограмма сухого заполнителя в один литр воды.Плотность — это вес сухого заполнителя (1 кг), разделенного на объем воды, вытесненной из место. Нормальные значения плотности заполнителя (песок и камень) от 2600 до 2700 кг / м3 и для цемента 3100 кг / м3.
Насыпная плотность — это масса заполнителя на единицу объема. включая пустоты и определяется взвешиванием 1 литра совокупный. Нормальные значения для крупного заполнителя — от 1500 до 1650. кг / м3. Совершенно сухой и очень влажный песок имеют одинаковый объем, но из-за свойства набухания влажного песка он имеет большую объем.Насыпная плотность типичного естественно влажного песка составляет 15 на 25% ниже, чем у крупного заполнителя из того же материала, т. е. От 1300 до 1500 кг / м3.
Размер и текстура заполнителя влияет на бетон. Чем больше частицы крупного заполнителя не могут превышать одной четверти минимальная толщина бетонного элемента. В железобетон, крупный заполнитель должен пройти между арматурными стержнями, 20 мм обычно считается максимальный размер.
Агрегат с большей площадью поверхности и шероховатой текстурой, т.е. щебень, позволяет развить большую силу сцепления, но будет дают менее податливый бетон.
Груды заполнителя должны находиться близко к месту смешивания. Песок и камень следует хранить отдельно. Если твердой поверхности нет в наличии, нижняя часть стопки не должна использоваться во избежание осквернение землей. В жарком солнечном климате тень должна быть при условии, или агрегат обрызгивают водой для охлаждения.Горячий заполнители делают бетон плохим.
Дозирование
Измерение производится по весу или по объему. Дозирование по весу точнее, но используется только на крупных строительных площадках. При строительстве хозяйственных построек применяется дозирование по объему. Точное дозирование более важно для более высоких сортов конкретный. Дозировка по весу рекомендуется для бетона марки C30 и выше. Проверка насыпной плотности заполнителя позволит обеспечивают большую точность, когда марка C20 или выше дозируется объем.Мешок с цементом 50 кг можно разрезать пополам. через середину верхней стороны сумки, лежащей на пол. Затем мешок берется за середину и поднимается так, чтобы сумка делится на две половины.
В качестве мерной единицы можно использовать ведро или ящик. Материалы должен располагаться в измерительном блоке неплотно и не утрамбовываться. Кубический ящик со сторонами 335 мм удобно построить, так как он будет вмещать 37 литров, что составляет объем одного мешка цемент.Если ящик сделан без дна и размещен на платформа для смешивания при заполнении, она легко опорожняется просто подняв его. Ингредиенты никогда не следует измерять лопату или лопату.
Рисунок 3.19 Связь между комплексная прочность и водоцементное соотношение
Сумма объемов ингредиентов будет больше, чем объем бетона, потому что песок заполнит пустоты между крупный заполнитель. Материалы обычно имеют от 30 до 50% больший объем, чем у бетонной смеси; От 5 до 10% допускается для отходы и разливы.Добавляемый цемент заметно не увеличивается громкость. Приведенные выше предположения используются в примере 1 в приблизительно оценивая количество необходимых ингредиентов. В примере 2, более точный метод расчета количества бетона получено из ингредиентов.
Пример 1
Рассчитайте количество материалов, необходимых для строительства прямоугольный бетонный пол 7,5 на 4,0 м и толщиной 7 см. Использовать номинальная смесь 1: 3: 6.50 кг цемента равняется 371.
Общий требуемый объем бетона = 7,5 м x 4,0 м x 0,07 м = 2,1 м
Общий объем ингредиентов, предполагая 30% -ное снижение объем при смешивании и 5% отходов = 2,1 м + 2,1 (30% + 5+) м = 2,84 м
Объем ингредиентов пропорционален количество частей в номинальной смеси. В этом случае есть всего 10 частей (1 + 3 + 6) в смеси, но цемент не влияет на объем, поэтому только 9 частей для песка и камня используются.
Цемент = (2,89 x 1) / 9 = 0,32 м или 320
Песок = (2,84 x 3) / 9 = 0,95 м
Камень = (2,84 x 6) / 9 = 1,89 м
Количество необходимых мешков с цементом = 320/37 = 8,6 мешков, т.е. нужно купить 9 пакетов.
Требуемый вес песка = 0,95 м x 1,45 т / м = 1,4 тонн
Требуемый вес камня = 1,89 м x 1,60 т / м = 3,1 тонн
Максимальный размер камней = 70 мм x 1/4 = 17 мм
Пример 2
Предположим, что цементно-песчано-каменная смесь 1: 3: 5 по объем с использованием естественно влажных заполнителей и добавления 62 литров воды.Какая будет основная крепость и объем смеси быть, если используются 2 мешка цемента. Дополнительные предположения:
Влажность песка: 4%
Влажность камней: 1,5%
Насыпная плотность песка: 1400 кг / м
Насыпная плотность камней: 1600 кг / м
Плотность заполнителя: 2650 кг / м
Плотность твердого цемента: 3100 кг / м
Плотность воды: 1000 кг / м
1 Рассчитайте объем заполнителя в смеси.
2 мешка цемента имеют объем 2 x 37л = 74л
Объём песка 3 х 74л = 2221
Объем камней 5 х 74л = 3701
2 Рассчитайте вес агрегатов.
Песок 222/1000 м x 1400 кг / м = 311 кг
Камни 370/1000 м x 1600 кг / м = 592 кг
3. Рассчитайте количество воды, содержащейся в совокупный
Вода в песке 311 кг x 4/100 = 12 кг
Вода в камнях 592 кг x 1.5/100 = 9 кг
4 Отрегулируйте количество в партии для содержания воды в совокупный.
Цемент 100 кг (без изменений)
Песок 311 кг — 12 кг = 299 кг
Камни 592 кг — 9 кг = 583 кг
Общее количество сухого заполнителя = 299 кг + 583 кг = 882 кг
Вода = 62 кг + 12 кг + 9 кг = 83 кг
5 Расчет водоцементного отношения и цемента к заполнителю соотношение.
Водоцементное соотношение = (83 кг воды) / 100 кг цемента = 0 83
Соотношение заполнитель — цемент = (882 кг заполнителя) / 100 кг. цемент = 8.8
Водоцементное соотношение указывает на то, что смесь имеет базовая прочность, соответствующая смеси C10. См. Приложение V: 12.
6 Рассчитайте «твердый объем» ингредиентов в смеси, исключая воздушные пустоты в заполнитель и цемент.
Цемент 100 кг / 3100 кг / м = 0,032 м
Агрегат 882 кг / 2650 кг / м = 0,333 м
Вода 83 кг / 1000 кг / м = 0.083м
Итого = 0,448 м
Общий объем смеси 1: 3: 5, полученный из 2 мешков цемент 0,45м.
Обратите внимание, что 0,45 м бетона — это только 2/3 от общей суммы. объемов компонентов — 0,074 + 0,222 + 0,370.
Таблица 3.13 Требования на куб. Счетчик дозирования бетонных смесей номинального размера
Пропорции по Цемент Нет.50 кг Естественно влажный заполнитель ¹ Совокупный: цемент Песок в всего
Песок Камни
Объем мешков метр тонна метр тонна соотношение %
1: 4: 8 3.1 0,46 0,67 0,92 1,48 13,4 31
1: 4: 6 3,7 0,54 0,79 0,81 1,30 11,0 37
1 5: 5 3.7 0,69 1,00 0,69 1,10 10,9 47
1: 3: 6 4,0 0,44 0,64 0,89 1,42 10,0 31
1: 4: 5 4.0 0.60 0,87 0,75 1,20 9,9 41
1: 3: 5 4,4 0,49 0,71 0,82 1,31 8,9 35
1: 4: 4 4.5 0,66 0,96 0,66 1.06 8,7 47
1: 3: 4 5,0 0,56 0,81 0,74 1,19 7,7 40
1: 4: 3 5.1 0,75 1,09 0,57 0,91 7,6 54
1: 2: 4 5,7 0,42 0,62 0,85 1,36 6,7 31
1: 3: 3 5.8 0,65 0,94 0,65 1.03 6,5 47
1: 2: 3 6,7 0,50 0,72 0,74 1,19 5,5 37
1: 1: 5: 3 7.3 0,41 0,59 0,82 1,30 5,0 31
1: 2: 2 8,1 0.60 0,87 0.60 0,96 4,4 47
1: 1: 5: 2 9.0 0,50 0,72 0,67 1.06 3,9 40
1: 1: 2 10,1 0,37 0,54 0,75 1,19 3, 0,3 31
Эти количества рассчитаны с учетом песка. имеющий насыпную плотность 1450 кг / м и камень 1600 кг / м.В плотность агрегатного материала 2650 кг / м3.
Смешивание
Механическое перемешивание — лучший способ замешивания бетона. Партия мешалки с опрокидывающимся барабаном для использования на стройплощадках. доступны в размерах от 85 до 400 литров. Мощность для барабана вращение обеспечивается бензиновым двигателем или электродвигателем тогда как наклон барабана осуществляется вручную. Грушевидный барабан имеет лопасти внутри для эффективного перемешивания.Смешивание должно быть дается продолжаться не менее 2,5 минут после всех ингредиентов были добавлены. Для небольших работ в сельской местности это может быть Достаточно сложно и дорого достать механический миксер.
Таблица 3.14 Смешивание воды Требования к плотному бетону разной консистенции и Максимальные размеры агрегата
Максимальный
размер из
совокупность ³
Вода требование 1 / м бетон
1 / 2- 1/3 1 / 3- 1/6 1/6 -1/2
Высокая
технологичность
Средняя обрабатываемость Пластичная консистенция
10 мм 245 230 210
14 мм 230 215 200
20 мм 215 200 185
25 мм 200 190 175
40 мм 185 175 160
³ Включает влагу в совокупности.Количество вода для смешивания — максимум для использования с достаточно хорошо угловатый крупный агрегат правильной формы. 2 См. Таблицу осадки. 3.15.
Рисунок 3.20 Смеситель периодического действия.
Простой ручной бетоносмеситель может быть изготовлен из пустую масляную бочку, установленную в каркас из оцинкованной трубы. Рисунок 3.21 показывает ручную рукоятку, но привод можно легко преобразовать в мощность машины.
Рисунок 3.21 Самостоятельная постройка бетономешалка.
Ручное смешивание обычно применяется для небольших работ. Смешивание должно делать на закрытой платформе или бетонном полу рядом с там, где нужно укладывать бетон, а не на голую землю из-за загрязнения земли.
Рекомендуется следующий метод смешивания вручную:
1 Измеренные количества песка и цемента смешиваются переворачивать лопатой не менее 3-х раз.
2 Около трех четвертей воды добавляется в перемешивайте понемногу.
3 Перемешивание продолжают до тех пор, пока смесь не станет однородный и работоспособный.
4 Мерное количество камней ,. после смачивания с частью оставшейся воды, распределяется по смесь и перемешивание продолжалось, все ингредиенты были переворачивался не менее трех раз в процессе, используя как как можно меньше воды, чтобы получилась работоспособная смесь.
Все инструменты и платформу следует мыть водой при есть перерыв в перемешивании, и в конце дня.
Тест на оседание
Испытание на осадку дает приблизительное указание удобоукладываемость влажной бетонной смеси. Заполните конусообразную форму ведро с мокрой бетонной смесью и тщательно утрамбовать. Повернуть ведро вверх дном на смесительную платформу. Поднимите ведро, поместите его рядом с бетонной кучей и измерьте осадку, как показано на рисунке 3.22.
Размещение и уплотнение
Бетон следует укладывать с минимальной задержкой после смешивание завершено, и обязательно в течение 30 минут.Специальный следует соблюдать осторожность при транспортировке влажных смесей, так как вибрации движущейся тачки могут вызвать разделять. Не позволяйте смеси течь или ронять в нужное положение с высоты более 1 метра. Бетон укладывать лопатой слоями не глубже 15 см и уплотняется перед нанесением следующего слоя.
При отливке плит поверхность выравнивается стяжкой. доска, которая также используется для уплотнения бетонной смеси, как только он был помещен для удаления любого захваченного воздуха.Менее работоспособный чем смесь, тем она пористее и тем больше уплотнение нужно. На каждый процент захваченного воздуха бетон теряет до 5% его прочности. Однако чрезмерное уплотнение мокрой смеси переносят мелкие частицы наверх, в результате чего получается слабый пыльный поверхность.
Ручное уплотнение обычно используется при строительстве фермы. здания. Может использоваться для смесей с высоким и средним удобоукладываемость и для пластичных смесей. Мокрые смеси, используемые для стен, уплотняется при помощи обрешетки, палки или куска арматурный стержень.Также помогает стук опалубки. Меньше рабочие смеси, такие как те, что используются для дверей и дорожных покрытий, лучше всего уплотняется трамбовкой.
Рисунок 3.22 Осадка бетона Тесет.
Таблица 3.1 5 Осадки бетона для Различное применение
Согласованность Опасность Использовать Метод уплотнения
Высокая обрабатываемость 1/2 — 1/3 Конструкции с узкой проходы и / или сложные формы.Сильно усиленный конкретный. Руководство
Средняя обрабатываемость 1/3 — 1/6 Обычное использование. Неармированный и нормально армированный бетон. Руководство
Пластик 1/6 — 1/12 Открытые конструкции с достаточно открытая арматура, которую тяжело обрабатывают вручную для уплотнение полов и дорожных покрытий.Массовый бетон. Ручное или механическое
Жесткий 0–1 / 2 Без армирования или редко армированные открытые конструкции, такие как полы и тротуары, которые механически вибрируют. Заводское изготовление ЖБИ. Бетонные блоки. Механический
Влажный 0 Заводская сборка ЖБИ. Механическое или давление
Рисунок 3.23 Руководство уплотнение фундамента и плиты перекрытия.
Более густые смеси можно тщательно уплотнять только механические вибраторы. Покерный вибратор для стен и фундамента (вибростойка) погружается в уложенную бетонную смесь на точки на расстоянии до 50 см. Полы и тротуары вибрируют лучевой вибратор.
Рисунок 3.24 Механический вибраторы.
Строительные муфты
Отливку следует спланировать так, чтобы работа над элементом могла быть завершенным до конца дня. Если остался литой бетон более 2 часов схватится настолько, что нет прямого продолжение между старым и новым бетоном. Суставы потенциально слабые и должны быть спланированы там, где они повлияют на сила члена как можно меньше. Суставы должны быть прямой, вертикальный или горизонтальный.При возобновлении работы старую поверхность необходимо придать шероховатость и очистить, а затем обработать густая смесь воды и цемента.
Опалубка
Опалубка обеспечивает форму и текстуру поверхности бетона. элементов и поддерживает бетон во время схватывания и затвердевания.
Самая простая форма возможна для кромок тротуара, плиты перекрытия, дорожки и др.
Рисунок 3.25 Простой тип опалубка для бетонной плиты.
В больших бетонных плитах, таких как пол, обычно возникают трещины. в ранний период схватывания. В обычной плите, где водонепроницаемость не важна, ее можно контролировать, укладывая бетон в квадратах с швами между допусками бетона слегка двигаться, не вызывая трещин в плите. Расстояние между стыками не должно превышать 3 метра. Самый простой вид это так называемый сухой шов. Бетон заливается прямо против уже затвердевший бетон другого квадрата.
Более сложный метод — это заполнение шва. Зазор 3 мм между квадратами оставляется минимум и заливается битумом или любой сопоставимый материал.
Опалубки для стен должны иметь прочную опору, т.к. бетон, в мокром состоянии оказывает сильное давление на боковые доски. Чем больше чем выше высота, тем больше давление. Бетонная стена не будет обычно тоньше 10 см или 15 см в случае армированного материала. конкретный. Если он выше одного метра, он не должен быть меньше толщиной более 20 см, чтобы можно было уплотнить бетон правильно с тампером.Стыки опалубки должны быть плотными. достаточно, чтобы предотвратить потерю воды и цемента. Если поверхность готовая стена должна быть видна, дальнейшая обработка не требуется. ожидаемые, шпунтовые и рифленые доски, строганные с внутренней стороны использоваться для получения гладкой и привлекательной поверхности. Альтернативно Можно использовать листы фанеры толщиной 12 мм. Размеры и расстояние между шпильки и стяжки показаны на рисунке 3.26. Правильный интервал и установка стяжек важна для предотвращения перекоса или полный отказ форм.
Формы должны быть не только хорошо закреплены, но и закреплены. надежно предотвратить их всплытие, позволяя бетону сбежать снизу.
Формы смазать маслом и тщательно полить. перед заливкой бетоном. Это сделано для предотвращения попадания воды в бетон от впитывания деревянными досками и предотвратить прилипание бетона к формам. Растворимое масло лучше всего, но на практике используется моторное масло, смешанное с равными частями дизельное топливо — самый простой и дешевый в использовании материал.
Деревянные формы при осторожном обращении можно использовать несколько раз. прежде, чем они будут оставлены. Если возникает повторная потребность в Такой же формы выгодно делать формы из стальных листов.
Форму работу можно забрать через 3 дня, но оставив ее в течение 7 дней помогает поддерживать бетон во влажном состоянии.
Для экономии материала на опалубку и ее несущая конструкция, высокие силосы и колонны отлиты с помощью шпонки форма.Форма не построена на всю высоту силоса, но на самом деле может быть всего несколько метров в высоту. Как заливка бетона продолжается форма приподнята. Работа должна идти в быстром темпе что позволяет бетону затвердеть до того, как он покинет нижнюю часть форма. Эта техника требует сложной конструкции. расчеты, квалифицированный труд и авторский надзор.
Твердый бетон
Бетон схватится за три дня, но химическая реакция между водой и цементом продолжается намного дольше.Если вода исчезает при испарении, химическая реакция прекращается. Поэтому очень важно, чтобы бетон оставался влажным (влажным). минимум 7 дней.
Преждевременное высыхание также может привести к растрескиванию из-за усадка. Во время отверждения прочность и непроницаемость увеличивается, и поверхность затвердевает от истирания. Полив бетон должен начинаться, как только поверхность станет достаточно твердой во избежание повреждений, но не позднее, чем через 10 — 12 часов после заливки.Покрытие бетона мешками, травой, гессианом, слоем песка. или полиэтилен помогает удерживать влагу и защищает поверхность от сухих ветров. Это особенно важно в тропический климат.
Температура также является важным фактором при отверждении. Для температурах выше 0 C и ниже 40 C Развитие прочности функция температуры и времени. При температуре выше 40С застывание и затвердевание могут происходить быстрее, чем хотелось бы, и приводит к снижению прочности.
Приблизительное время отверждения, необходимое для достижения характеристики прочность на сжатие при различных температурах отверждения для бетона смеси обыкновенного портландцемента. Показать на рисунке 3.27
Рисунок 3.26 Размеры и расстояние между стойками и стяжками в опалубке стен.
Рисунок 3.27 Время отверждения для бетона.
Отделка по бетону
Поверхность свежеуложенного бетона не подлежит обработке. пока не произойдет какая-то настройка.Тип отделки должен быть совместим с предполагаемым использованием. В случае пола Желательна нескользящая поверхность для людей и животных.
Трамбовка: трамбовка оставляет грубую волнистую поверхность при он использовался для уплотнения бетона.
Отделка, нанесенная трамбовкой: возможно образование менее выраженной ряби. перемещая слегка наклоненную трамбовку на хвостовой части над поверхность.
Брумидная отделка: над щеткой проведен веник средней жесткости. свежеутрамбованная поверхность для получения довольно шероховатой текстуры.
Покрытие под дерево: для получения гладкой песчаной текстуры бетона. после утрамбовки можно гладить по дереву. Поплавок используется с полукруглое подметание, передняя кромка слегка поднятый; это сглаживает рябь и создает поверхность с мелкая зернистая текстура, покрытие, часто используемое для полов в животных дома.
Стальная затирка: затирка стали после затирки древесины дает более гладкую поверхность с очень хорошими износостойкими качествами.Однако во влажных условиях он может быть скользким.
Поверхности с обнаженной крошкой можно использовать для декоративных цели, но может также дать шероховатую, прочную поверхность на горизонтальном плиты. Эту поверхность можно получить, удалив цемент и песок. разбрызгивая воду на новый бетон или устанавливая заполните вручную незатвердевший бетон.
Железобетон
Бетон прочен на сжатие, но относительно слаб на сжатие. напряжение.Нижняя сторона нагруженной балки, например, перемычка над дверь, находится в напряжении.
Рисунок 3.28 Напряжения в бетонная перемычка
Бетон, подверженный растягивающим нагрузкам, необходимо армировать стальные стержни или сетка. Количество и вид арматуры должны быть тщательно рассчитанным или, альтернативно, стандартным дизайном полученный из надежного источника, следует выполнять без вариация.
Важные факторы, относящиеся к железобетону:
1 Стальные стержни следует очистить от ржавчины и грязи. прежде, чем они будут размещены.
2 Для получения хорошей адгезии между бетоном и стальные стержни, стержни должны перекрываться там, где они соединяются как минимум на сорок раз больше диаметра. Когда используются простые стержни, концы стержней должны быть зацеплены.
3 Арматурные стержни должны быть хорошо связаны между собой и поддерживаются, поэтому они не будут двигаться при укладке бетона и уплотненный.
4 Стальные стержни должны находиться в зоне растяжения и покрыты с бетоном толщиной в три раза больше диаметра или минимум на 25 мм для защиты от воды и воздуха что вызывает ржавчину.
5 Бетон должен быть хорошо уплотнен вокруг стержней. 6 Бетон должен быть не менее C20 или 1: 2: 4 номинальной смеси и иметь максимальный размер заполнителя 20 мм.
Бетонные полы иногда армируют сварной сталью сетка или проволочная сетка, размещенная на расстоянии 25 мм от верхней поверхности бетон, чтобы ограничить размер трещин. Однако такие Распределительная арматура необходима только при нагрузках тяжелые, нижележащая почва ненадежна, или когда растрескивание должно быть минимизировано, как в резервуарах для воды.
Рисунок 3.29 Размещение арматурные стержни.
Содержание — Назад — Вперед
Как рассчитать соотношение воды и цемента
ПОНИМАНИЕ ОБРАБОТАННОГО БЕТОНА
Время: 05:57
Посмотрите это простое для понимания объяснение причин отслаивания бетона от эксперта по бетону Криса Салливана.
Соотношение воды и цемента позволяет сравнить, сколько воды и цемента используется в бетонной смеси.Низкое водоцементное соотношение делает бетон более прочным, но с ним труднее работать.
КАК РАССЧИТАТЬ СООТНОШЕНИЕ ВОДЫ ЦЕМЕНТА
Отношение воды к цементу рассчитывается путем деления воды в одном кубическом ярде смеси (в фунтах) на количество цемента в смеси (в фунтах). Таким образом, если в одном кубическом ярде смеси содержится 235 фунтов воды и 470 фунтов цемента, то соотношение воды и цемента составляет 0,50.
Если в смеси указано количество воды в галлонах, умножьте количество галлонов на 8,33, чтобы узнать, сколько фунтов содержится в смеси.
Не математик? Наймите подрядчика по бетону рядом с вами, чтобы убедиться, что вы получаете бетон высокого качества.
ИСПОЛЬЗУЙТЕ НИЗКОЕ СООТНОШЕНИЕ ВОДЫ К ЦЕМЕНТУ
Низкое соотношение воды и цемента — проблема номер один, влияющая на качество бетона.
Низкое водоцементное соотношение влияет на все желаемые свойства бетона, перечисленные в желаемых свойствах бетонного сечения.
Используйте максимальное соотношение воды и цемента .50, когда бетон подвергается замерзанию и оттаиванию во влажном состоянии или химикатам для борьбы с обледенением в соответствии с Единым строительным кодексом 1997 года.(Таблица 19-A-2)
Используйте максимальное соотношение воды и цемента 0,45 для бетона с суровыми или очень суровыми сульфатными условиями согласно Единым строительным нормам 1997 года (Таблица 19-A-4)
Водопроницаемость увеличивается экспоненциально, когда водоцементное соотношение бетона превышает 0,50.
Прочность увеличивается. Чем менее проницаема бетонная смесь.
Прочность повышается при более низком водоцементном соотношении. Водоцементное соотношение 0,45, скорее всего, достигнет 4500 фунтов на квадратный дюйм или больше.Водоцементное соотношение .50, вероятно, достигнет 4000 фунтов на квадратный дюйм или больше.
Для получения полной информации о едином строительном кодексе, касающейся бетонной конструкции, обратитесь к своему архитектору, поставщику готовой смеси или в местную библиотеку.
Узнайте, как правильно вылечить бетонную плиту.
Дополнительная информация:
Бетонные подрядчики: поиск пароизоляции для бетонных плит
Характеристическая кубическая прочность — обзор
Хотя могут быть некоторые исключения, в отличие от прочности на сжатие, прочность на разрыв обычно проверяется на 28-дневную прочность, потому что она редко используется для измерения зрелости бетона с течением времени.Таблица 4.4 была создана для отдельного перечисления результатов в виде групп равной (1) консистенции и (2) водоцементного отношения. Все экспериментальные результаты, опубликованные в литературе с 1997 года в форме индивидуальной смеси для содержания CS в диапазоне от 0% до 100%, округлены с шагом 10. В дополнение к фактическим результатам были также представлены конкретные результаты CS. как относительный процент от соответствующей эталонной смеси с нулевым содержанием CS. Соответствующие данные по прочности на сжатие тех же смесей также представлены для сравнения.
Таблица 4.4. Анализ прочности на разрыв при раскалывании и соответствующей прочности на сжатие медно-шлаковых смесей
Примечание: a: 28-дневная прочность куба на сжатие; b: относительная прочность смеси CS по сравнению с эталонной смесью; c: среднее относительных значений при различном содержании CS; d: общее среднее; e: общее среднее всех данных. GC , геополимерный бетон; HPC , высокопрочный бетон; HSC , бетон высокопрочный; МО , миномет; НСК , бетон нормальной прочности; Вт.R.T , в отношении.
Ссылка: [1] Аль-Джабри (2006), [2] Аль-Джабри и др., 2009a; [3] Аль-Джабри и др., 2009b; [4] Аль-Джабри и др., 2011; [5] Альнуайми, 2009; [6] Альнуайми, 2012; [7] Anudeep et al., 2015; [8] Аривалаган, 2013; [9] Бринда и Наган, 2010a; [10] Бринда и Наган, 2010b; [11] Бринда и Наган, 2011; [12] Brindha et al., 2010; [13] Cachim et al., 2009; [14] Дхарани и др., 2015; [15] Гауда и Балакришна, 2014; [16] Джайвигнеш и Гандхимати, 2015; [17] Джебитта и София, 2015; [18] Karthick et al., 2014; [19] Каятри и др., 2014; [20] Кумар и Махеш, 2015; [21] Мадху и Венкатаратнам, 2015; [22] Махендран и Аруначелам, 2015; [23] Махмуд и Хашми, 2014; [24] Митхун и Нарасимхан, 2016; [25] Mithun et al., 2015a; [26] Наганур и Четан, 2014; [27] Патил, 2015; [28] Патнаик и др., 2015; [29] Пажани, 2010; [30] Поозвижи, Катирвел, 2015; [31] Прадип и Рама, 2014; [32] Prakeash and Brindha, 2012; [33] Приянка и Тахира, 2013; [34] Хан и др., 2015a; [35] Хан и др., 2015b; [36] Сактиесваран и Ганесан, 2014a; [37] Saxena, 2015b; [38] Shoya et al., 1997; [39] Сударвижи, Илангован, 2011; [40] Сударвижи, Илангован, 2012; [41] Суреш и Кишор, 2013; [42] Суреш и Равикумар, 2015; [43] Сушма и др., 2015; [44] Там, 2001; [45] Тамил и др., 2014; [46] Томас и др., 2012; [47] Велумани, Нирмалкумар, 2014; [48] Wu et al., 2010a.
Калькулятор бетона | Как рассчитать бетон
Этот счетчик бетона позволяет оценить, сколько бетона вам нужно для определенной площади и сколько мешков с цементом требуется для этого пространства, учитывая плотность, вес и просыпание бетона.Цемент обычно продается в мешках. Если вы знаете размер мешка (он должен сказать, сколько бетона вы получите из него на мешке), наш калькулятор поможет вам найти количество мешков, которое вам нужно купить. Таким образом вы также сможете оценить стоимость бетонной плиты. Если вы хотите оценить количество бетона, необходимое для колонн, воспользуйтесь нашими родственными калькуляторами для бетонных колонн и труб.
Определение бетона
В настоящее время бетон — один из наиболее распространенных материалов, используемых в строительстве во всем мире.Он состоит из мелкого и крупного заполнителя, связанных вместе в жидком цементе (цементном тесте), который со временем затвердевает. Заполнители обычно представляют собой песок и гравий (или щебень), а паста — вода и портландцемент. Портландцемент — это не торговая марка — это общий термин, обозначающий тип цемента, который используется практически во всех бетонах (например, нержавеющая сталь). В результате процесса, называемого гидратацией, цемент и вода затвердевают и связывают агрегаты в массу, похожую на скалу.Через 28 дней бетон достигает около 99% максимальной прочности на сжатие. Однако этот процесс твердения продолжается годами, в результате чего бетон со временем становится прочнее.
Зачем нужен калькулятор бетона?
Возможно, вы попали в подобную ситуацию: вы решили построить собственный дом, террасу или забор. Вы идете в магазин, покупаете X мешков с бетоном и, довольный собой, сразу же приступаете к работе. Где-то посередине вы понимаете, что у вас осталась только одна сумка.Раздраженный, ты идешь обратно в магазин, покупаешь еще одну партию бетона, возвращаешься, снова начинаешь работать, а потом … этого недостаточно. Очередной раз. День уже прошел, магазин закрыт, работа не сделана и завтра нужно снова вернуться в магазин. Только на этот раз, раздраженный, вы покупаете намного больше, и к концу проекта у вас остается половина всех этих лишних мешков с бетоном, которые совершенно бесполезны. Вы зря потратили время, деньги, и это наверняка действовало вам на нервы. Всего этого можно было бы легко избежать с помощью нашего калькулятора.Вам никогда не придется задумываться, «сколько бетона мне нужно?» очередной раз.
Сколько бетона мне нужно?
Сначала необходимо оценить объем бетона, который вам нужен. Укажите размеры (длину, ширину и высоту) и количество ваших бетонных плит или площади, которую вы хотите вымостить.
Определите вес всех этих элементов — так продается цемент в мешках, они говорят вам, сколько будет весить бетон из мешка (например, вы получите 60 фунтов бетона из одного мешка).Учитывая только что рассчитанный объем и плотность бетона (опять же, вы найдете эту информацию на сумке, мы предоставили общее значение, но оно варьируется), вы можете рассчитать вес всех ваших элементов.
Укажите размер мешка, чтобы мы могли узнать, сколько бетона производится из одного мешка.
Наконец, вы можете указать коэффициент потерь — сколько, по вашему мнению, вы потеряете из-за разливов, дефектных элементов и других неблагоприятных событий. Теперь вы знаете, сколько сумок вам действительно нужно.
По умолчанию все размеры указаны в футах.Вы можете заменить их на любые другие единицы, просто разблокировав поле (кнопка с замком).
Пример расчета
Допустим, у нас есть 4 бетонных элемента, каждый 3 фута в длину, 3 фута в ширину и 3 фута в высоту. Теперь умножаем 4 раза (3 * 3 * 3) . Предварительно смешанный бетон обычно продается кубическими ярдами, и эта единица измерения используется по умолчанию. Поскольку элементы конструкции обычно измеряются в футах, наш калькулятор переводит объем в кубические ярды — в нашем примере 4 кубических ярда (108 кубических футов).
Иногда вы знаете, сколько плит вам нужно. В других случаях вы просто знаете, что нужно вымощить — не стесняйтесь указать любое из этих значений. В нашем примере мы вымощаем 36 квадратных футов.
Как только мы получим вышеуказанные измерения, мы сможем добраться до сути дела.
Проверьте, совпадает ли плотность бетона от конкретного производителя со значением по умолчанию в нашем калькуляторе (150 фунтов / куб. Фут). Не стесняйтесь изменять его по мере необходимости.
Теперь отображается общий вес необходимого вам бетона.
Проверьте, совпадает ли вес одного мешка с цементом с уже указанным по умолчанию (60 фунтов). Если нет, снова измените его на соответствующий номер.
На всякий случай учитывайте утечки и отходы. Опытные подрядчики обычно предполагают 5-10%.
В нашем примере оставим меры по умолчанию. Нам нужно 4 кубических ярда цемента, наш производитель продает цемент в мешках весом 60 фунтов и плотностью 150 фунтов / куб фут. Общий вес бетона, который нам нужен, составляет 16 201,03 фунта.Предполагая, что 5% потеряно из-за отходов и разливов — вуаля! нам нужно 284 мешка бетона.
Стоимость бетонной плиты
Этот калькулятор упрощает расчет стоимости бетонной плиты — как только вы узнаете, сколько бетона вам нужно (в мешках) и сколько плит вы из него произведете, просто укажите цену мешка, и вы получите стоимость бетонной плиты, стоимость мощения желаемой площади, стоимость единицы объема и общая стоимость необходимого вам материала.
Как сделать бетон?
Производство бетона требует значительных затрат времени.В этом процессе смешиваются различные ингредиенты — вода, заполнитель, цемент и любые добавки. После того, как ингредиенты смешаны, рабочие должны залить бетон на место, прежде чем он затвердеет. В современную эпоху производство бетона в основном осуществляется на крупных промышленных предприятиях (бетонных заводах).
Тщательное дозирование и смешивание ингредиентов — ключевой фактор в получении прочного и долговечного бетона. Недостаток пасты приведет к образованию шероховатых, сотовых поверхностей и пористого бетона.Смесь, перегруженная цементным тестом, будет легко уложена и создаст гладкую поверхность, но в результате получится неэкономичный бетон, подверженный растрескиванию.
Бетон и цемент
Вот одна из основных причин, по которой так часто путают цемент и бетон: есть цемент в бетоне . Когда цемент смешивается с водой, образуется паста. Затем эта паста смешивается с заполнителями, такими как гравий и песок, для создания бетона.
Цемент изготавливается из материалов, богатых кальцием и кремнеземом (таких как известняк и глина).Обладает уникальными адгезионными свойствами, которые делают его отличным связующим. Сам по себе цемент склонен к растрескиванию. По сравнению с бетоном, который может прослужить сотни лет, цемент намного менее прочен.
Виды бетона
Бетон выпускается с различными составами, отделками и эксплуатационными характеристиками, чтобы удовлетворить широкий спектр потребностей. Вы можете найти некоторые из этих типов ниже:
Обычный или простой бетон — один из наиболее часто используемых.Изготовлен из цемента, песка и крупных заполнителей.
Легкий бетон — плотность ниже 1920 кг / м³. Обладает очень низкой теплопроводностью.
Бетон высокой плотности — также называется тяжелый . Плотность варьируется от 3000 до 4000 кг / м³. В основном используется на атомных электростанциях (хорошая радиационная защита).
Железобетон — важнейший вид. В этом типе бетона в качестве арматуры используется сталь в различных формах, что обеспечивает очень высокую прочность на разрыв.
Сборный бетон — термин относится к сборным бетонным блокам. Они имеют разную форму.
Предварительно напряженный бетон — особый тип железобетона, в котором арматурные стержни натягиваются перед заделкой в бетон.
Бетон с воздухововлекающими добавками — специально подготовленный плоский бетон, в который воздух вовлечен в виде тысяч равномерно распределенных частиц.
Стеклобетон — в качестве заполнителя используется переработанное стекло.
Бетон быстрого твердения — в основном используется в подводном строительстве и ремонте дорог.
Асфальт — комбинация заполнителей и асфальта. Используется для строительства автомагистралей, аэропортов и набережных.
Известковый бетон — в качестве связующего материала с заполнителями используется известь. Используется на полах, куполах и т. Д.
Роликовый уплотненный бетон — очень небольшое количество цемента в смеси. В основном используется в качестве пломбировочного материала.
Штампованный бетон — обычный бетон с небольшими отличиями. В основном используется в архитектурных целях.
Насосный бетон — применяется для высотных зданий.
Вакуумный бетон — в бетонную смесь добавляется большее количество воды, а затем смесь заливается в опалубку.
Бетон проницаемый — вода может проходить сквозь него. Используется в районах, где ливневые воды являются проблемой
Напыляемый бетон — изготавливается так же, как и обычный бетон, но отличается способом укладки. Он пневматически проецируется на поверхность с большой скоростью. Используется при строительстве тоннелей.
Готовая смесь — приготовленная на бетонных заводах и транспортированная автобетоносмесителями для доставки до схватывания.
Самоуплотняющийся — уплотняется собственным весом. Нет необходимости выполнять ручное уплотнение.
Прочие соображения
Теперь, хотя это было относительно легко; определение объема элементов, отличных от прямоугольных, может быть немного сложнее.

Класс	Марка	Водонепроницаемость	Морозостойкость
В3,5	М50	W2	F50
В5	М75	W2	F50
В7,5	М100	W2	F50
В10	М150	W2	F50
В12,5	М175	W4	F50
В15	М200	W4	F100
В20	М250	W4	F100
В22,5	М300	W6	F200
В25	М350	W8	F200
В27,5	М350	W8	F200
В30	М400	W10	F300
В35	М450	W8-W14	F200-F300
В40	М550	W10-W16	F200-F300
В45	М600	W12-W20	F100-F300
В50	М650	W12-W20	F100-F300
В55	М700	W12-W20	F100-F300
В60	М800	W12-W20	F100-F300

Марка, класс бетона	Заполнитель	Цена за 1 м3
М200, В15 П4 F100 W4	гравий	3925 руб
М200, В15 П4 F100 W4	гранит	4755 руб

Цемент (марка)	Цемент, кг	Песок, кг	Щебень, кг	Вода, л
Цемент М400	285	680	1225	200
Цемент М500	250	700	1235	200

прочность	196 кгc/см2
плотность	2300-2400 кг/м3
морозостойкость	F100
водонепроницаемость	W4 – W6
подвижность	П2 – П4

Составы бетонных растворов (по объему)	Класс бетона	B25	В22,5	B15	В7,5
Составы бетонных растворов (по объему)	Цемент / песок / щебень	1 / 1,9 / 2,4	1 / 2,3 / 2,7	1 / 2,5 / 3,5	1 / 3,9 / 4,8
Составы кладочных добавок (по объему)	Раствор	М200	М150	М100	M75
Составы кладочных добавок (по объему)	Цемент / песок	1 / 4,2	1 / 5,1	1 / 5,6	1 / 6,3
Составы гипсовые (по объему)	Раствор	М150	М100	M75	M50
Составы гипсовые (по объему)	Цемент / песок	1 / 4,6	1 / 5,5	1 / 6,1	1 / 6,8

Возраст в тест	Средняя прочность на раздавливание
	Обычный портландцемент
	Хранение на воздухе 18C 65%, R H Н / мм2	Хранение в воде Н / мм2
1 день	5.5	–
3 дня	15,0	15,2
7 дней	22,0	22,7
28 дней	31,0	34,5
3 месяца	37,2	44,1

Марка	Номинальная смесь	Использовать
C7 C10	1: 3: 8 1: 4: 6 1: 3: 6 1: 4: 5 1: 3: 5	Ленточные опоры; заполнение траншеи фонды; основания стоек; неармированные фундаменты; наружный бетон и перемычки под плиты; этажи с очень легкий трафик; массивный бетон и др.
Класс 5 C20	1: 3: 5 1: 3: 4 1: 2: 4 1: 3: 3	Фундамент стены; подвал стены; конструкционный бетон; стены; усиленный пол плиты; полы для молочного и мясного скота, свиней и птица; полы в зерновых и картофельных складах, сенокосах, и машинные магазины; септики, резервуары для хранения воды; плиты для навоза с двора фермы; дороги, проезды, тротуары и прогулки; лестницы.
C25 C30 C35	1: 2: 4 1: 2: 3 1: 1.5: 3 1: 1: 2	Весь бетон в доении доильные залы, молочные заводы, силосные бункеры и кормово-поилки поилки; полы, подверженные сильному износу и погодным условиям, или слабые растворы кислот и щелочей; дороги и тротуары часто используется тяжелой техникой и грузовиками; небольшой мосты; подпорные стены и дамбы; подвесные полы, балки и перемычки; полы, используемые тяжелыми, мелколесными оборудование, например автопогрузчики; столбы ограждения, сборные железобетонные изделия.
C40 C50 C60		Бетон в очень сильное воздействие; сборные элементы конструкции; предварительно напряженный бетон.

Пропорции по	Цемент Нет.50 кг	Естественно влажный заполнитель ¹				Совокупный: цемент	Песок в всего
Пропорции по	Цемент Нет.50 кг	Песок		Камни		Совокупный: цемент	Песок в всего
Объем	мешков	метр	тонна	метр	тонна	соотношение	%
1: 4: 8	3.1	0,46	0,67	0,92	1,48	13,4	31
1: 4: 6	3,7	0,54	0,79	0,81	1,30	11,0	37
1 5: 5	3.7	0,69	1,00	0,69	1,10	10,9	47
1: 3: 6	4,0	0,44	0,64	0,89	1,42	10,0	31
1: 4: 5	4.0	0.60	0,87	0,75	1,20	9,9	41
1: 3: 5	4,4	0,49	0,71	0,82	1,31	8,9	35
1: 4: 4	4.5	0,66	0,96	0,66	1.06	8,7	47
1: 3: 4	5,0	0,56	0,81	0,74	1,19	7,7	40
1: 4: 3	5.1	0,75	1,09	0,57	0,91	7,6	54
1: 2: 4	5,7	0,42	0,62	0,85	1,36	6,7	31
1: 3: 3	5.8	0,65	0,94	0,65	1.03	6,5	47
1: 2: 3	6,7	0,50	0,72	0,74	1,19	5,5	37
1: 1: 5: 3	7.3	0,41	0,59	0,82	1,30	5,0	31
1: 2: 2	8,1	0.60	0,87	0.60	0,96	4,4	47
1: 1: 5: 2	9.0	0,50	0,72	0,67	1.06	3,9	40
1: 1: 2	10,1	0,37	0,54	0,75	1,19	3, 0,3	31

Максимальный размер из совокупность ³	Вода требование 1 / м бетон
	1 / 2- 1/3	1 / 3- 1/6	1/6 -1/2
	Высокая технологичность	Средняя обрабатываемость	Пластичная консистенция
10 мм	245	230	210
14 мм	230	215	200
20 мм	215	200	185
25 мм	200	190	175
40 мм	185	175	160

Согласованность	Опасность	Использовать	Метод уплотнения
Высокая обрабатываемость	1/2 — 1/3	Конструкции с узкой проходы и / или сложные формы.Сильно усиленный конкретный.	Руководство
Средняя обрабатываемость	1/3 — 1/6	Обычное использование. Неармированный и нормально армированный бетон.	Руководство
Пластик	1/6 — 1/12	Открытые конструкции с достаточно открытая арматура, которую тяжело обрабатывают вручную для уплотнение полов и дорожных покрытий.Массовый бетон.	Ручное или механическое
Жесткий	0–1 / 2	Без армирования или редко армированные открытые конструкции, такие как полы и тротуары, которые механически вибрируют. Заводское изготовление ЖБИ. Бетонные блоки.	Механический
Влажный	0	Заводская сборка ЖБИ.	Механическое или давление

Марки и классы бетона: твердение и набор прочности

Главные параметры бетонной смеси

Какие диапазоны классов и марок существуют?

Методы определения основных показателей и контрольные пробы

Как проверить бетонную смесь на соответствие указанным показателям марки и класса?

Таблица соотношения класса, прочности и марки бетона

Критическая прочность бетона

Как бороться с замораживанием бетона?

Марки бетона М100, М350, М150, М200, М250, М300, М350

Бетон марки М100

Бетон марки М150

Бетон марки М200

Бетон марки М250

Бетон марки М300

Бетон марки М350

Классы и марки бетона | Евробетон

Бетон м200 (200, в15): состав, пропорции

Бетон марки М200 — главные характеристики

Состав бетона

Пропорции

Бетон 200 М: преимущества популярной марки

В каких областях применяется

марки, классы, прочность. Таблицы по видам бетона

Что значит марка и класс бетона

Классификация бетона по маркам

Марка бетона по прочности

Марка бетона по водонепроницаемости

Марка бетона по морозостойкости

Применение разных марок бетона

Марки бетона для ленточного фундамента

Марки бетона для стяжки пола

Марки бетона для отмостки

Марки бетона для гаража

Марки бетона для фундамента дома

Марки бетона для забора

Бетон класса В15 марки М200 – цена, сфера применения и характеристики

Состав бетона М200

Технические параметры бетона марки М200

Цена на бетон М200

Бетон М200 класс В 15

Состав бетона М200 класс В 15 ГОСТ 7473-94

Технические характеристики бетона М200

Область применения бетона М200 класс В 15

Другие марки бетонов и растворов

примеров приготовления строительных смесей.

Примеры приготовления строительных смесей

Строительные работы M5 = 1: 4: 8 M10 = 1: 3: 6 M15 = …

У вас недостаточно прав для ознакомления с этим законом Time

Банкноты

Хозяйственные постройки … — Ch4 Строительные материалы: Бетон

Как рассчитать соотношение воды и цемента

КАК РАССЧИТАТЬ СООТНОШЕНИЕ ВОДЫ ЦЕМЕНТА

ИСПОЛЬЗУЙТЕ НИЗКОЕ СООТНОШЕНИЕ ВОДЫ К ЦЕМЕНТУ

Характеристическая кубическая прочность — обзор

Калькулятор бетона | Как рассчитать бетон

Определение бетона

Зачем нужен калькулятор бетона?

Сколько бетона мне нужно?

Пример расчета

Стоимость бетонной плиты

Как сделать бетон?

Бетон и цемент

Виды бетона

Прочие соображения

Добавить комментарий Отменить ответ
