Марка прочности кирпича: Марка кирпича по прочности — Кирпич – Полезная статья про марка прочности кирпича

Содержание

Марка прочности кирпича — Кирпич

Прочность кирпича

Выбирая строительный материал, необходимо обращать внимание на его главные технические характеристики, которые располагают к созданию комфортного и долговечного объекта. Прочность кирпича — один из показателей качества материала, позволяющий оценить, для каких целей он окажется наиболее актуальным. Разные виды кирпичных изделий применяются в различных сферах строительства, и марка прочности нередко является определяющим фактором при выборе материала.

Прочность стены определяется следующими нюансами:

  • Прочность кирпича на сжатие является способностью изделия выдерживать нагрузку и механическое воздействие, оказывая сопротивление и не проявляя признаков разрушения и деформации. Определить возможности материала в этом направлении просто — достаточно знать его марку, которая определяет предел прочности кирпича в соотношении килограммов на квадратный сантиметр при осуществлении воздействия на изделие. Средние показатели строительного кирпича: 75 кгс/см2 и его марка называется М75.


  • На прочность кирпича и стены, которая выложена из него влияет и марка раствора. Она свидетельствует о давлении, оказываемом в килограммах на квадратный сантиметр при условии проявления нагрузки на кладку. К примеру, раствор марки М25 способен выдерживать воздействие в 25кгс/см2 и в зависимости от марки он позволит сделать стену более крепкой и устойчивой к повреждениям. Марка раствора увеличивается в соответствии с увеличением цемента в его составе. Чем больше марка раствора — тем выше и марка второго компонента. Так раствору М 200 подойдет цемент марки М 500.
  • Для увеличения прочности кладки специалисты рекомендуют следить за равномерным заполнением цементным раствором строительных швов.

Чем выше прочность кирпича, который вы выбрали для строительства, тем более устойчивым к механическим воздействиям и повреждениям окажется строение, которое вы планируете возвести.

Прочность разных видов кирпича

В современном строительстве используется весь спектр кирпичных изделий, которым отдают предпочтение при осуществлении кладки, мощении, облицовке, создании декоративных элементов интерьера. В зависимости от типа материала прочность кирпича может разниться.


  • Силикатный кирпич изготавливают с использованием смеси песка и извести посредством парового воздействия в автоклаве. Его производство не занимает много времени и относительно не дорогое, а прочность полученного материала равна М200.
  • Керамический кирпич создают из глиняной смеси в процессе обжига и в финале получается крепкое изделие, прочность которых несколько выше, чем у силикатных, М 300.
  • Гиперпресованный кирпич имеет марку М 350 и собирает в своем составе цемент, ракушечник, известняк и добавки.
  • Клинкерный кирпич обладает высокими показателями прочности и среди представителей материала этого типа можно найти те, которые обладают маркой М 1000, что позволяет использовать материал для мощения и в тех сферах, где он будет подвержен постоянному механическому воздействию.

Марки прочности кирпича

Приобретая строительные материалы, интересуйтесь маркой их прочности, так как для выполнения различных задач этот показатель будет иметь большое значение. Строительство личного дома предполагает использование высокопрочных изделий, они же находят применение и в промышленности. Определение прочности кирпича производят посредством выбора 5 изделий из выпущенной партии, которые проверяют на устойчивость изгибу и сжатию, в результате чего, присваивают марки прочности кирпича.

В зависимости от данных, полученных в процессе эксперимента, материалам может быть присвоена одна из восьми возможных марок. Среди них М75, М100, М125, М150, М200, М250 и М300. Планируя условия использования объекта, специалисты отдают предпочтение той или иной марке прочности кирпича. Например, для возведения малоэтажных домов с 2–3 этажами подходит материал с прочностью М100, а укладка фундамента и строительство высоток требует больших показателей: М150 и М200. Более высокие марки предполагаются для создания несущих фундамента, массивных зданий и построек, в конструкции которых большое давление оказывается на нижний ряд кладки.


Отечественное законодательство четко описывает характеристики, которым должна соответствовать продукция, выпускаемая для строительства. Прочность кирпича по госту оговаривается в отдельных статьях и зависит от состава материала.

Существует ряд ситуаций, в которых сложно переоценить значение класса прочности кирпича. Речь идет об облицовке фасада здания. Приобретая облицовочный кирпич, стоит помнить, что он испытывает высокие ударные нагрузки и чаще подвергается механическому воздействию от ветра и морозов. Прочность также показывает способность изделия сопротивляться перепадам температур и не допускать поглощения влаги.

Для покупки высококачественного прочного кирпича, подходящего для строительства малоэтажных и высотных зданий, облицовки фасадов, укладки фундамента и мощения дорожек, обращайтесь в компанию «УниверсалСнаб»!

www.unisnab.net

Кирпич является очень популярным строительным материалом, как и сотни лет назад. Это особенно удивительно, учитывая то, что в последние десятилетия появилось множество альтернативных строительных материалов, включая газобетон, пеноблок, газосиликат, керамические поризованные блоки и др.

Кирпич в зависимости от типа сырья, из которого он изготавливается, делится на несколько видов. Каждый этот вид делится на подвиды в зависимости от сферы применения и технических особенностей. Однако любой кирпич имеет марку, которая не зависит от его предназначения и состава.

Марка означает два основных понятия:


  1. Прочность материала к нагрузке и деформации. Прочность оценивается на сжатие, растяжение и изгиб. Марка прочности показывает, какая нагрузка в килограммах на квадратный сантиметр приемлема для кирпича. При этом показателе характеристики кирпича еще сохраняются, а целостность не нарушается. Марка прочности кирпича маркируется как М и измеряется в кг/см3. Существует восемь стандартов марки прочности – от М-50 до М-300. Клинкерный кирпич имеет большую марку прочности – от М-350 до М-1000.
  2. Марка морозоустойчивости. Показывает, сколько циклов замораживания и оттаивания выдерживает кирпич перед тем, как потрескается и разрушится. Маркируется литерой F от английского слова «frost» («мороз»). Существует морозоустойчивость кирпича от F-15 до F-300.

Стандартизация

Марка прочности и морозоустойчивости кирпича регламентируется ГОСТами. Это означает, что партия кирпича подвергается обязательной проверке, после которой ей присваивают марку. Чаще всего, выбираются пять кирпичей из партии наугад. Чтобы определить прочность, им дают предельные нагрузки, а также проводят проверку на сжатие и изгиб. Чтобы проверить морозоустойчивость, кирпич кладут на восемь часов в воду, которая насквозь промораживается и превращается в лед, а затем обратно размораживается. Это происходит несколько десятков раз подряд. Сколько циклов кирпич выдержит, пока не потрескается, такую марку морозоустойчивости он имеет.

Марки кирпича и их характеристики

Марка кирпича часто зависит от сырья, а также способа производства материала. Керамический кирпич может иметь марку прочности М-50, М-75, М-100, М-125, М-150, М-200, М-250 и М-300. Морозоустойчивость равна F-25, F-30, F-50 и F-150.

Силикатный кирпич имеет марки прочности М-75, М-100, М-125, М-150, М-200, М-250 и морозоустойчивость F-15, F-20, F-25, F-30 F-35, F-40, F-45, F-50.

У клинкерного кирпича данные показатели составляют М-200, М-300, М-350, М-500, М-1000 и F-100, F-200, F-300 соответственно.

Гиперпрессованный кирпич имеет марки прочности М-50, М-75, М-100, М-125, М-150, М-200, М-250 и М-300. F-100, F-200, F-300 Морозоустойчивость составляет F-25, F-50, F-100, F-150, F-200.

У шамотного огнеупорного кирпича марки прочности составляют М-75, М-100, М-125, М-150, М-200, М-250, М-300, М-350, М-400, М-450 и М-500. Морозоустойчивость составляет F-25 или F-50.

Использование кирпича различных марок

Для строительства таких малоэтажных зданий, как коттеджи, пансионаты, базы отдыха, отели, гостиницы, частные и загородные дома, виллы, особняки, пентхаузы и бытовые постройки, подходит кирпич марок М-100 или М-150. Такая прочность является достаточной для строительства несущих стен высотой до трех этажей. Если кирпич имеет меньшую марку прочности, он активно используется для межкомнатных перегородок, а также построек с минимальной нагрузкой:

  1. Беседки;
  2. Веранды;
  3. Мастерские;
  4. Летние кухни;
  5. Складские помещения;
  6. Ангары;
  7. Сараи;
  8. Подсобные помещения;
  9. Гаражи;
  10. Курятники;
  11. Хлева;
  12. Конюшни;
  13. Теплицы.

Кирпич М-200 нашел себе применение в многоэтажном строительстве, в то время как М-300 применяется для возведения фундаментов и цоколей для высоток.

Чтобы сэкономить средства, при строительстве частного одно- и двухэтажного дома можно выложить цоколь из кирпича марки М-150. Общее полотно создается за счет кирпича М-100. На строительном рынке в широком ассортименте можно найти кирпич марок М-75, М-100, М-125 и М-150. Наиболее ходовым товаром является кирпич М-100.

Если говорить о марке морозоустойчивости кирпича, то в данном случае следует учесть климатические условия района, где будет строиться дом. Если в течение дня происходят многократные перепады температур, причем с положительных на отрицательные и наоборот, количество циклов замораживании оттаивания за одну зиму может превысить расчетные. Однако на севере Украины все намного проще. В конце осени наступают морозы, которые длятся до самого начала марта. В средней полосе нужен кирпич с маркой морозоустойчивости F-150.

www.kirpich.net

Экспресс-обзор разных типов кирпичей

  • Силикатный кирпич. Производится при условии высокой температуры и давления из песчано-известковой смеси. Максимальная прочность соответствует марке М 200.

  • Красный керамический. Прочный материал. Марка кирпича с максимальной прочностью М 300. Благодаря особенностям изготовления материал обладает качествами, которые выделяют его из общей массы строительных материалов. Обжиг глины вызывает спекание частиц. Получившаяся масса по своей структуре напоминает камень с небольшими порами. Которые появляются в результате испарения воды.
  • Гиперпрессованный кирпич. Материал, полученный путем прессования. Для изготовления используется известняк, ракушечник, кирпичный бой, шлак и др., а также добавляется портландцемент марки М 500.

Рваные кирпичи

Материал набирает прочность в процессе пропарки и дальнейшего хранения на теплом складе. Используется для облицовки фасадов. Готовый гиперпрессованный кирпич покидает пропарочную камеру с прочностью, соответствующей марке М 200 — М 250.

При этом в течение первого месяца в процессе хранения прочность кирпича достигает марки М 350.

Клинкер. Бесспорный победитель в категории «прочность». Отечественные стандарты предусматривают прочность до М 1000. Лучшие образцы выдерживают усилие на сжатии в 1700-1800 кгс/см2. Логично, что цена таких изделий будет на порядок выше остальных.

Однако для частного домостроения определяющими критериями для выбора кирпича является не прочность, а морозостойкость и низкая теплопроводность. В реальной обстановке эти показатели являются намного полезнее, чем какие-либо другие.

Если же ориентироваться все же на способность кирпича противостоять механическим воздействиям, то клинкер, полнотелый и максимально большой толщины, является безоговорочным лидером. При этом встретить его в продаже

moscow.barrum.ru

Характеристики и виды кирпича

Представители этой группы стеновых материалов классифицируются по целому ряду характеристик. Все изделия можно разделить на две большие группы: керамические, изготовленные из глины, и силикатные, произведенные из смеси песка и извести (фото 1).

Материалы имеют много схожих характеристик, но есть и существенные различия. Белый (силикатный) быстрее разрушается под действием влаги и не переносит высокой температуры, что вносит определенные ограничения на его применение, по сравнению с красным «собратом». Теплопроводность всех изделий, в основном, зависит от количества пустот в их структуре. Этот коэффициент, в зависимости от кирпича, будет в диапазоне 0,3-0,7 Вт/м*К.

Классификация по сырью

Фото 1. Классификация по сырью


Полнотелый рядовой кирпич

Фото 2. Полнотелый рядовой кирпич

Облицовочный кирпич

Фото 3. Облицовочный кирпич

Внимание! В ГОСТе 503-2012 приняты следующие названия сторон кирпича: рабочая – постель, длинная боковая – ложковая, короткая торцевая – тычок.

Марки прочности

Марка прочности – один из основных критериев, на которые ориентируются при выборе этого строительного материала. Она обозначает допустимую нагрузку на сжатие, которую изделие выдерживает без разрушения. Характеристика обозначается буквой «М», измеряется в кг/см2. В малоэтажном строительстве наиболее популярен кирпич М100, а в многоэтажном – М150, чем и отличаются эти изделия.

Морозостойкость

Среди основных свойств кирпича – способность многократно выдерживать перепады температуры (замерзание и оттаивание). Заключение о морозостойкости делается на основании лабораторных испытаний. Количество циклов, указанное после буквы F, всегда дается с запасом. Для марки М150 производители гарантируют показатель морозостойкости – F50, для М125 –  F35 , для М100 – F15-25, если не указаны другие значения в паспортах.

Размеры и вес изделий

Стандартные размеры изделий

Рисунок 1. Стандартные размеры изделий

Структура изделий (пустотелые и полнотелые)

Для снижения веса строительных элементов и будущих конструкций из них выпускаются изделия с пустотами. Если в полнотелых элементах, согласно ГОСТ, объем технологических пустот составляет от 0 до 13%, то в пустотелых – до 45% (рис. 2). Расположение отверстий сквозное, форма бывает любой: квадратной, прямоугольной или круглой. Наличие воздуха в пустотах делает изделия более эффективными по теплоизоляционным характеристикам – стены из такого материала теряют меньше тепла.

Пустотелый лицевой кирпич М125 и М150 применяется для облицовки заборов и фасадов соответственно, рабочий – для возведения стен и перегородок, но, в отличие от полнотелого, не должен использоваться для кладки фундаментов.

Полнотелый и пустотелый блок

Рисунок 2. Полнотелый и пустотелый блок

На прочность кладки оказывает влияние марка раствора. Качество цементно-песчаной смеси зависит от соблюдения пропорции компонентов: песок, цемент и вода. Раствор М100 не применяется вместе с кирпичом М150 на участках, где безопасность здания зависит от того, какая прочность кладки будет на выходе. Марки кладочного раствора и кладочного материала должны соответствовать друг другу, т.к. прочность готовой стены будет соответствовать прочности наименьшей марки из использованных материалов.

Важно! Многие опытные прорабы закупают готовую смесь в мешках с маркой на 50 пунктов больше марки кирпича, т.к. у кирпича реальная марка всегда «с запасом», а при приготовлении смеси в мешках бывает небольшая погрешность: на стройплощадке зачастую литры воды и смеси добавляются «на глаз».

Чем отличается кирпич М125 от М150?

Популярные марки прочности, начиная от М100, по своим рабочим характеристикам и стоимости оптимально подходят для применения в малоэтажном строительстве. Основное отличие кирпича М150 и М125 – максимальная нагрузка на сжатие. В первом случае она составляет 150 кг/см2, во втором – 125 кг/см2. Оба материала могут использоваться в кладке несущих стен частных коттеджей.

Для кладки цоколя применяется кирпич М150

Фото 4. Для кладки цоколя применяется кирпич М150

На видео можно увидеть краткий рассказ о полнотелых рабочих изделиях М100, 125 и 150:

Вывод

Разница между кирпичами марки М125 и М150 сказывается на прочности кладки стен относительно несущественно, остальные их характеристики практически одинаковые в рамках одного производителя. Изделия применяются для строительства наружных стен, перегородок, устройства дымоходов, декоративных элементов архитектуры, лицевые изделия – для облицовки фасадов, заборов, печей и каминов. Кирпич М150 отличается повышенной стойкостью к деформации и воздействию негативных погодных факторов, в то время, как М125 во многих случаях имеет допустимые параметры прочности и позволяет сократить расходы на строительство.

www.st-par.ru

Марка прочности кирпичаНа протяжении многих веков жилые здания возводились из обычного керамического кирпича, причём стояли они очень долго. Хотя прочность таких конструктивных элементов зачастую была значительно ниже современного кирпича. В случае постройки одноэтажных зданий, крепость стеновых материалов не настолько важна, как перевязка вертикальных швов кладки, а также её армирование. Замечено, что стена здания, выполненная в ½ кирпича, может выдержать нагрузку от кровли, а большего и не нужно.

Ситуация с прочностью стеновых материалов может поменяться при возведении многоэтажных зданий. В таком случае на нижние ряды кирпича будут давить вышерасположенные изделия. Согласитесь, при плотности керамических изделий около 2000 кг/м3 на нижний ряд строительных материалов создаются весьма немалые нагрузки от выше расположенных стен, плюс ко всему – вес перекрытия и кровли.

Что касается марки прочности любого вида кирпича, будь он керамическим, силикатным или гиперпрессованым, то этот показатель указывает на максимальную нагрузку стенового изделия на сжатие. Например, М75 указывает нам, что материал может выдержать 75 килограммов веса на каждый квадратный сантиметр площади. Марку прочности кирпича определяют в лабораторных условиях путём испытания образцов на разрушения под определённой нагрузкой.

При возведении многоэтажных зданий, для примера, возьмём 16-ти этажный жилой дом, первые этажи (не менее трёх) возводят из более прочного кирпича марки М150, а все последующие с применением кирпича М100.

А теперь рассмотрим марки кирпича по прочности.

Силикатные стеновые материалы производятся в автоклавах, основное сырьё: известь, песок и вода. Максимальная марка таких изделий М200. Силикатный кирпич пользуется популярностью среди частных застройщиков из-за небольшой стоимости и хороших технических характеристик.

Кирпич, выполненный из обожжённой глины, немного прочнее от предшественника, ведь его максимальная прочность соответствует марке М300. Гиперпрессованный кирпич, изготавливаемый путём прессования и последующей обработки парами раствора из кирпичного боя, известняка и ракушечника, может иметь марку М350.

Самые прочные марки кирпича – клинкерные. Такой кирпич может выдерживать нагрузки до 1800 кг/см2, поэтому цена подобных изделий будет очень высокой. Клинкерные и керамические стеновые материалы изготовляются из одного вида сырья – глины, но у первого изделия сырьевые компоненты спекаются при более высокой температуре, что способствует повышению прочности готового изделия.

kirpichikblok.ru

Маркировка

При выборе кирпича необходимо обращать внимание на его характеристики, особенно это касается прочности. Она определяется способностью стройматериала выдерживать внутреннее напряжение и сопротивляться различного рода деформациям и при этом оставаться без повреждений. Именно предел прочности кирпича на сжатие и определяет его марку.

Маркируют его буквой «М» вместе с цифрой, обозначающей способность материала выдерживать нагрузки из расчета на 1 кв. см. Марки кирпича должны соответствовать ГОСТам. Определяют их таким образом: из отдельной партии берут несколько единиц и испытывают на сжатие и сгиб. По итогам испытаний и определяют марку.

Марки кирпича

В соответствии с установленными стандартами керамический кирпич выпускают семи марок: 75, 100, 125, 150, 200, 250 и 300. Нужно сказать, что определенная маркировка относится ко всем типам кирпичей. Например, пустотелый лицевой М 100 будет обладать той же прочностью, что и полнотелый.

Если строительство здания ведется из кирпичей разных марок, то специалисты советуют делать таким образом: само основание здания выложить материалом с большим запасом прочности, например М 150, далее можно использовать М 125, а закончить стену вверху кирпичом М 100.

Существует один очень важный момент: предел прочности кирпичной кладки определяют не только марки кирпича, но раствор, которым они были скреплены. Также очень важна скорость затвердения и качество самой кладки, т. е. толщина и плотность укладывания стройматериала.

Кирпич М 75

Полнотелый кирпич должен отвечать определенным стандартам, один из которых требует, чтобы общий объем пустот в нем не превышал 13%. Если же изделие не отвечает этому стандарту, тогда оно считается пустотелым.

Самыми популярными являются марки кирпичей М 75, М 100 и М 125. Для того чтобы удовлетворить потребность различных строительных организаций и населения в этом материале, производители выбирают для выпуска на своих предприятиях именно эти востребованные марки. Но особенным спросом пользуется все же обычный керамический кирпич М 75.

Керамический кирпич марки 75

Его популярность обусловлена хорошими техническими характеристиками, внешним видом и универсальностью. К тому же он экономичен, что довольно ощутимо позволяет уменьшить себестоимость строительства. Кроме того, это никак не скажется на качестве застройки.

Полнотелый кирпич марки 75 можно использовать для строительства цоколей и фундаментов, несущих и наружных стен, заборов, различных перегородок и т. д. Универсальность его применения можно объяснить высокой прочностью, чрезвычайной влагостойкостью и высокой устойчивостью к постоянным резким перепадам температуры.

Этот вид стройматериала не требует каких-то особых навыков. К тому же он имеет отличное сцепление, что позволяет строить, можно сказать, монолитные сооружения.

Кирпич М 100

Керамический кирпич марки 100, или так называемый полуторный, применяют для строительства наружных и несущих стен. Он относится к бюджетным и наиболее популярным видам красного кирпича. Для облицовки его не применяют, так как строительный рынок насыщен другими, более подходящими для этой цели материалами.

На М 100 практически не влияют неблагоприятные погодные и иные условия окружающей среды. Он очень прочный и не разрушается в процессе эксплуатации, а также обладает отличным сопротивлением к разного рода внутренним деформациям.

Кирпич марки 100

Стоит отметить, что размер, определенный ГОСТом для одинарного рядового кирпича М 100, составляет 250 х 120 х 65. Такой стандарт позволяет выкладывать стены различной толщины – от 65 мм и более.

Благодаря тому, что длина кирпича равняется двум ширинам и четырем высотам, его параметры считаются универсальными. Строители выкладывают его рядами, при этом комбинируя их ложковым или тычковым способами.

Кирпич М 125

Керамический кирпич, марка 125, используют для строительства несущих и внутренних стен, невысоких строений, колонн, перегородок, столбов и других строений. При использовании М 125 необходимо учесть, что высота здания, возведенного из него, не должна превышать трех этажей. В противном случае вся конструкция может разрушиться. Также следует отметить и тот факт, что М 125 имеет достаточно низкую теплопроводность. Поэтому наружные стены, выложенные только из кирпича этой марки, впоследствии будут нуждаться в дополнительном утеплении.

Кирпич М 150

Полнотелый кирпич марки 150 – это, пожалуй, наиболее прочный материал. Кроме того, он обладает рядом преимуществ, что говорит о его высоком качестве и хороших эксплуатационных характеристиках. Вот самые существенные его особенности: отличная теплопроводность, высокая морозостойкость, устойчивость к повышенным нагрузкам, длительный срок эксплуатации, повышенная прочность.

Кирпич марки 150

Чаще всего М 150 применяют для закладки фундаментов, для возведения несущих и наружных стен, а также для облицовки фасадов зданий. Двойной кирпич часто используют для кладки несущих и наружных стен. Он обладает отличными свойствами, позволяющими строителям существенно экономить цементный раствор.

Марка М 200

Пустотелый М 200 имеет относительно небольшую теплопроводность, поэтому его применение сводится в основном к кладке стен.

Так как полнотелый кирпич марки 200 имеет хорошую водоотталкивающую способность, его часто используют для закладки фундаментов и цоколей зданий. Кроме того, полнотелый М 200 применяют для строительства печей и каминов. В этом случае показатель теплопроводности играет немаловажную роль, так как способствует быстрому нагреванию тела печи и хорошей теплоотдаче внутри здания. Но надо сказать, что им ни в коем случае нельзя выкладывать топочные камеры, так как при постоянном контакте с огнем он станет хрупким и впоследствии полностью разрушится.

Кирпич марки 200

Надо отметить, что марки кирпича, произведенного в разных регионах, будут несколько отличаться друг от друга по своим характеристикам. Обусловлено это тем, что на различных заводах стоит разное оборудование, и они используют сырье, т. е. глину, отличающуюся по своему составу. Но так или иначе требование к сырью будет одинаковым – это его однородность.

Теперь вы знаете, какие бывают марки кирпича.

fb.ru


инструкция, фото и видео-уроки, цена

Как определить прочность кирпича на сжатие? В каких случаях этой характеристике стоит уделить пристальное внимание? Какие виды кирпича наиболее прочны и как их устойчивость к механическим воздействиям влияет на надежность кладки в целом? Попробуем разобраться.

Кирпичные стены традиционно ассоциируются с надежностью. Всегда ли такая точка зрения оправдана?

Кирпичные стены традиционно ассоциируются с надежностью. Всегда ли такая точка зрения оправдана?

Почему это важно

А в самом деле, из-за чего сыр-бор? Веками дома строились из обожженного кирпича – и, заметьте, стояли те дома тоже веками! Их прочность была заведомо ниже современных строительных материалов. Так, быть может, не стоит создавать себе проблем?

При одноэтажном строительстве, в самом деле, класс прочности кирпича не имеет особого значения. С правильно выполненной перевязкой рядов и при условии армирования кладки даже  стена в полкирпича прекрасно выдержит массу стропильной системы и кровли; большего от нее и не требуется.

Нюанс: на практике для целостности стен одноэтажного строения куда большее значение имеет прочность фундамента. Его смещение или неравномерная усадка способны создать  больше проблем, чем использование для кладки стен материала с низкой механической прочностью.

Одноэтажный дом из кирпича-сырца.

Одноэтажный дом из кирпича-сырца.

Ситуация в корне меняется, если планируется многоэтажное строительство. Из чего складывается нагрузка на нижние ряды кирпича в стенах?

На них давят:

  • Все расположенные выше ряды кладки. При плотности под две тонны на кубометр уже это немало.
  • Перекрытия. В многоэтажных домах типичное решение – железобетонные плиты перекрытий; их масса тоже весьма значительна.
  • Стропильная система и кровля не так уж легки сами по себе. Добавим к ним массу скапливающегося зимой на крыше снега.
  • Чтобы ничего не упустить – вспомним про ветровые нагрузки, которые воспринимаются стенами, усадку фундамента и прочие часто забывающиеся мелочи.

Определенно, с учетом вышесказанного расчет кирпичной кладки на прочность представляется вполне здравой идеей. Однако здесь возникает пара проблем:

  1. Существующие методики расчета весьма сложны.
  2. При этом они дают весьма приблизительные результаты.
Впрочем, вместо расчета иногда можно использовать справочные данные.

Впрочем, вместо расчета иногда можно использовать справочные данные.

Отложим пока решение нашей задачи и давайте посмотрим, какие параметры влияют на результирующую надежность и долговечность кирпичной стены.

О прочности стен

Слагаемые успеха

Итак, из чего складывается прочность кладки?

  • Прочность при сжатии кирпича, как ее часто называют  (правильнее все-таки употреблять выражение “прочность на сжатие”) – это способность изделия выдержать без разрушения определенную механическую нагрузку. Как ее определить? Предельно просто: марка – это и есть предел прочности кирпича при сжатии в килограммах на квадратный сантиметр. К примеру, строительный кирпич марки М 75 в среднем будет разрушаться при давлении в 75 кгс/см2.
  • Марка раствора тоже непосредственно влияет на результат. Здесь действует тот же принцип: марка – это прямое указание на разрушающее давление в килограммах на квадратный сантиметр.

Раствор М 25 способен выдержать давление в 25 кгс/см2, М 100 – 100 кгс/см2 и так далее. Марка раствора тем выше, чем больше в нем цемента и чем выше марка этого цемента: для раствора М 200 рекомендуется использовать цемент М 500.

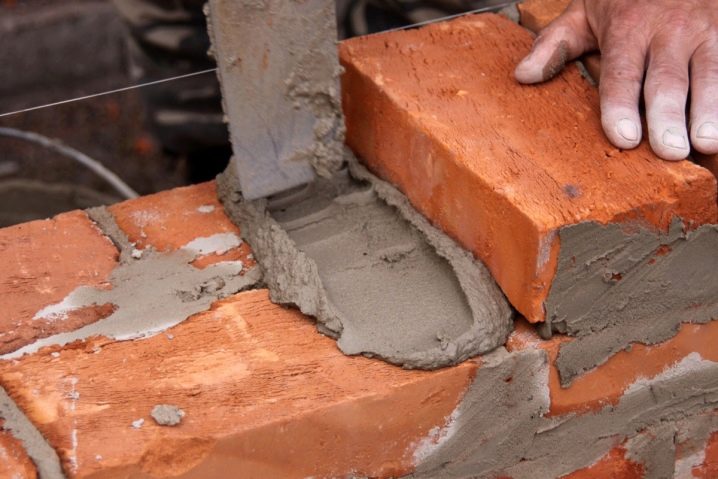

  • Равномерность заполнения швов раствором тоже весьма важна. В этом смысле показателен давний эксперимент: разные участки стены с использованием идентичных материалов клались опытным каменщиком и новичком. Разрушающее давление при испытаниях на участке мастера оказалось в 1,8 раза выше, чем на участке ученика.
От каменщика надежность кладки зависит не меньше, чем от материала.

От каменщика надежность кладки зависит не меньше, чем от материала.

Приоритеты

Нужен ли сверхпрочный кирпич при частном строительстве?

На этот вопрос можно дать однозначный ответ: нет. Едва ли вы станете строить своими руками дом хотя бы в 5 этажей: ИЖС законодательно ограничено двумя жилыми этажами и мансардой.

Между тем, для 16-этажных домов действуют следующие нормы:

  1. Первые три этажа возводятся из кирпича марки М 150.
  2. Для остальных этажей разрешено применять марку М 100.

Думается, нагрузку в обоих случаях сопоставить несложно. Чтобы проверить свои размышления, давайте оценим давление, которому подвергается поверхность рядового кирпича в двухэтажном доме.

Разумеется, оценка будет крайне грубой.

  1. Два этажа по 3 метра каждый дадут нам высоту кладки в 6 метров.
  2. Общую массу перекрытий и стропильной системы оценим как равную массе стен.
  3. Стало быть, на каждый квадратный сантиметр поверхности первого ряда кирпичей будет давить своим весом столб объемом 0,0001 м2 (квадратный сантиметр – 1/10000 квадратного метра) х 12 метров (высоту в 6 м мы умножаем на два) = 0,0012 м3.
  4. Плотность кирпичной кладки примерно равна 1700 кг/м3. Вес нашего столба будет равен 0,0012*1700=2,04 кг. Два килограмма на сантиметр! Даже кирпич низшей марки М75 имеет огромный запас прочности.

На что стоит обратить внимание при выборе материала?

Если вы живете в регионе с суровым климатом, инструкция очевидна: на морозостойкость. В маркировке кирпича она указывается с индексом F или МРЗ и означает количество циклов заморозки и оттаивания, которые кирпич гарантированно может выдержать без признаков разрушения. Хорошим считается значение морозостойкости не менее 50 циклов.

На фото для кладки фасада использован материал с низкой морозостойкостью. Последствия не заставили себя ждать.

На фото для кладки фасада использован материал с низкой морозостойкостью. Последствия не заставили себя ждать.

Важно: чтобы оценить реальный ресурс стен, морозостойкость материала можно умножить на 2,5-3. Точное значение коэффициента зависит от того, насколько суровые морозы характерны для вашего города.

Однако

И все-таки существует вполне реальная ситуация, в которой предел прочности при сжатии кирпича имеет очень большое значение. Не догадаетесь? Подскажем: облицовка фасада.

  • Облицовочный кирпич (в т.ч. декоративный) испытывает большие ударные нагрузки. Попросту говоря, фасад вы куда чаще цепляете переносимыми предметами.
  • Ветровую эрозию тоже стоит учитывать. Так уж получилось, что устойчивость по отношению к ней линейно зависит от прочности.
  • Морозостойкость и низкое влагопоглощение, которые крайне важны для облицовочного материала, зависят от того же свойства материала, что и механическая прочность: от минимального размера пор.

Сравнительная прочность разных видов кирпича

К какому виду относится самый прочный кирпич?

Давайте устоим экспресс-обзор разных его типов.

  • Силикатный кирпич производится пропаркой в автоклаве при высоких температуре и давлении сформованной песчано-известковой смеси. Максимальная прочность силикатного кирпича соответствует марке М200.
Силикатный кирпич популярен, прежде всего, благодаря относительной дешевизне, обусловленной технологичностью производства. На одну партию уходит всего 4-6 часов против суток для керамики.

Силикатный кирпич популярен, прежде всего, благодаря относительной дешевизне, обусловленной технологичностью производства. На одну партию уходит всего 4-6 часов против суток для керамики.

К слову: этот материал нельзя использовать для кладки фундаментов, да и от осадков стены из него лучше защищать свесами кровли.

  • Красный керамический уже заметно прочнее: максимальная марка – М 300. Обжиг глины вызывает спекание ее частиц; в результате получившаяся масса напоминает структурой камень с небольшими порами, появляющимися в ходе испарения воды.
  • Гиперпрессованный кирпич, как несложно догадаться по его названию, представляет собой продукт прессовки. Сырье – наполнитель (известняк, ракушечник, кирпичный бой, шлак или любой другой) и портландцемент марки 500.

В процессе пропарки и последующего хранения на теплом складе материал набирает прочность; он часто служит для облицовки фасадов. Пропарочную камеру готовый кирпич покидает с прочностью, соответствующей марке М 200 – М 250, однако в процессе хранения в течение первого месяца достигает марки М 350.

  • Наконец, клинкер по этому параметру – бесспорный победитель. Отечественными стандартами предусмотрена прочность вплоть до М 1000; однако лучшие образцы облицовочного клинкерного кирпича выдерживают усилие на сжатие в 1700 – 1800 кгс/см2. Понятно, что цена таких изделий намного выше конкурирующих решений.

Как достигается столь выдающийся результат? Принципиальной разницы с обычной керамикой нет: сырье – та же глина, однако более высокая температура обжига обеспечивает исключительно глубокое спекание частиц.

Клинкер - однозначный чемпион. Вдумайтесь: кирпич стандартного размера (25х12х6,5 сантиметра) марки М 1000 способен выдержать без разрушения вес до 300 тонн!

Клинкер – однозначный чемпион. Вдумайтесь: кирпич стандартного размера (25х12х6,5 сантиметра) марки М 1000 способен выдержать без разрушения вес до 300 тонн!

Влияет ли на прочность что-то, кроме сырья и технологии производства? Несомненно.

  • Пустотность. Если полнотелый кирпич наиболее прочен, то поризованный и пустотный (так называемый эффективный) благодаря полостям раздавить куда легче.

Важно: не стоит отказываться от эффективного кирпича из-за его меньшей механической прочности. Как мы выяснили, реальная нагрузка в частном домостроении несопоставима с возможностями даже низших марок; а вот теплоизоляционные качества пустотного материала – большой и несомненный плюс.

  • Форма. Благодаря неоднородности швов нагрузка на изгиб может возникать даже внутри горизонтальных рядов; этой нагрузке лучше противостоят изделия большой толщины. Двойной кирпич имеет меньше шансов дать трещину по сравнению с одинарным.
Двойной силикатный кирпич М 150 на практике оказывается прочнее одинарного той же марки.

Двойной силикатный кирпич М 150 на практике оказывается прочнее одинарного той же марки.

Вывод

    1. Прочность не является определяющей характеристикой рядового кирпича в случае частного домостроения. Морозостойкость и низкая теплопроводность в реальной обстановке куда более полезны.

  1. Если все же оценивать способность противостоять механическим воздействиям, безоговорочный лидер – клинкер. Полнотелый и максимально большой толщины. Впрочем, встретить такой материал в продаже малореально.

Как обычно, в представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Успехов в строительстве!

Марка кирпича. Прочность и морозостойкость

Версия для печати

Марка кирпича позволяет определить его прочность  и обозначается буквой «М» и числом (от М75 до М300, чем больше число тем прочнее кирпич) и морозостойкость — то есть способность выдерживать определённое количество циклов замораживания/оттаивания. Морозостойкость кирпича обозначается буквой «F» и числом (о тF15 до F100), у лицевого кирпича марки F15 нет.

Прочность кирпича — основное свойство кирпича сохранять форму без деформаций и разрушений при определенных внутренних нагрузках, таких как сжатие и изгиб из-за наличие прослоек раствора, и других воздействиях. Марка прочности — это главный показатель кирпича. Прочность кирпича определяют по цифровому значению рядом с маркировкой М. Она может быть М75,100,125,150,175,200,250,300. Цифры показывают давление в килограммах на 1 см2 поверхности, которое выдерживает кирпич данной марки. Соответственно, забор можно сложить и из кирпича марки М-75, а многоэтажный дом – из кирпича марки не ниже М-150, при этом более прочные кирпичи кладут в основании здания и фундамент, так как нижние этажи выдерживают на себе нагрузку верхних, а верхнюю часть можно сложить из кирпича марки М-100.Так же и для внутренних работ — несущие стены складывают из М125-М150, а внутренние перегородки-из М-100. Кирпичи марки М-200 используются для строительства шахт лифтов и дымовых труб и отвечают наивысшим требованиям качества.

Разные кирпичи (полнотелый или пустотелый), имеющие одинаковую маркировку прочности, будут иметь одинаковые свойства прочности. Самостоятельно проверить прочность кирпича можно, бросив его на деревянное покрытие с высоты человеческого роста. Прочный кирпич не должен разбиться.

Морозостойкость кирпича определяет количество циклов замораживания/оттаивания, которым подвергается кирпич без признаков деформации, снижения прочности или потери массы, что существенно важно в условиях нашего климата. При этом кирпич кладут в холодную воду на 8 часов и, после насыщения его водой, замораживают в морозильной камере при температуре -18оС в течение 8 часов, затем оттаивают в воде 8 часов при температуре до +2ооС и снова замораживают. Водой кирпич насыщают потому, что морозостойкость любого материала зависит от его водопоглощения, ведь всем известно, что вода, замерзая и оттаивая, разрушает его. Марка F15 обозначает, что кирпич с данными характеристиками выдерживает не менее 15 циклов замораживания/оттаивания. Для наших широт рекомендуется использовать кирпич с морозостойкостью не менее F35, при этом лицевой кирпич, а так же кирпич для подвалов, цоколей должен быть марки F 50. Важно, что для наружных конструкций, таких как цоколь, фундамент, нельзя использовать пустотелый кирпич, так как попадание воды в его пустоты ускорит разрушения. Проверить морозостойкость можно, ударив по кирпичу твердым предметом. Звук удара должен быть звонким и чистым, что свидетельствует о хорошем качестве глины и обжига, а соответственно и морозостойкости.

Марка прочности кирпича и плитки

Марка прочности кирпича и плитки

Наверное, если Вы уже интересовались кирпичом, словосочетание «марка прочности» Вам знакомо. Сегодня мы расскажем Вам, что это такое, где это важно учитывать, а главное, какой должна быть прочность кирпича и плитки.

Конечно, испытания проводятся и на сжатие, и на изгиб, но мы не будем вдаваться в технические тонкости, узнать об испытаниях больше Вы всегда сможете в тексте ГОСТ 530-2012 и ГОСТ 8462. Мы же стремимся к тому, чтобы Вы могли легко и просто разбираться в основных технических характеристиках.

Говоря простым языком, марка прочности — это килограммы, которые выдерживает кирпич на квадратный сантиметр площади. Обозначается предельно просто: М100 это кирпич, который на квадратный сантиметр выдержит 100 кг нагрузки и не сломается. Итак, керамический кирпич (лицевой в первую очередь) бывает по прочности следующим: М100, М125, М150, М175, М200, М250, М300. Клинкерный кирпич М300, М400, М500, М600, М800, М1000. Крупноформатный керамический блок (камень) М25, М35, М50, М75, М100, М125, М150, М175, М200, М250, М300. Об этом говорит нам ГОСТ 530-2012, но, к сожалению, в этом документе не прописано, какую марку прочности нужно купить именно Вам для строительства дома. Обратимся к нашему богатому опыту.

Прочность крупноформатных строительных блоков (камней)

Откажитесь сразу от идеи применять керамические блоки с минимальной маркой М25, о марке М35 тоже лучше не задумывайтесь всерьёз. Такой кирпич подойдёт для маленькой хозяйственной пристройки, а для дома нужно что-то более основательное. Можно выбирать блоки с маркой прочности от М50. М50 вполне достаточно для строительства двухэтажного коттеджа средних размеров. Для большей этажности и больших домов лучше использовать блоки М75.

Большая марка прочности строительного камня, как правило, избыточна, однако хоть и редко, встречаются проекты, где она необходима. Нам же нужно запомнить простое правило. Строим коттедж — покупаем М50. Строим большую загородную резиденцию — покупаем М75.

Марка прочности пустотелого строительного кирпича.

Это строительный кирпич обычного формата НФ (250х120х65), который используют для возведения стен. Сейчас его применяют всё реже и реже. А запомнить нужную марку прочности очень легко, она одна: М150. Допустима марка выше, а вот ниже не советуем: слишком большие риски.

Марка прочности лицевого кирпича.

Самая распространённая марка прочности лицевого кирпича М150, она же минимальная допустимая. Менее прочный кирпич может не выдержать нагрузки. Зачастую самые передовые заводы стремятся выпустить кирпич с максимально возможной маркой прочности. Что ж, это оправданный подход: он даёт заказчику больше гарантий и больше уверенности в качестве продукта. Обязательно обратите внимание на российский лицевой кирпич М175. Такую марку прочности делают только лучшие отечественные заводы, это 100% гарантия качества. Какие это заводы? «Браер» и «Rauf», по праву признанные лидеры отрасли.

В свою очередь мы всегда готовы помочь Вам в подборе кирпича для конкретного объекта. Вы можете позвонить нам по телефону (812) 337-20-90 или заехать в наш офис, его адрес вверху страницы.


Предыдущая статья Следующая статья

основные характеристики. Что означает марка прочности?

При производстве кирпича используются различные технологии изготовления, которые в дальнейшем определяют цвет, размер и другие характеристики продукта. Маркировка говорит об основных параметрах изделия. Каждый из видов имеет собственные свойства. Наиболее часто в строительстве используются кирпичи моделей М100 и М150.

Описание

Перед тем как определиться с выбором строительного материала, стоит ознакомиться с техническими характеристиками существующих вариантов. В первую очередь покупателей заботят показатели прочности. Марка М100 означает, что изделие может выдерживать нагрузку не более 10 килограмм на 1 квадратный сантиметр. Размеры обычного кирпича равны 250 миллиметров в длину, 120 и 65 миллиметров в ширину и высоту соответственно. Вес такого изделия — около 3,5 килограмм.

Кирпич М100 чаще всего используется для строительства частных домов. Это обусловлено тем, что данный материал запрещено применять, если высота строения составляет более 2-3 этажей.

При возведении многоэтажек не следует использовать кирпич с маркировкой менее М150.

Разновидности

На плотность кирпича, несомненно, оказывает влияние материал, из которого он был изготовлен. Согласно этому изделия можно разделить на несколько видов. Кроме полнотелых, пустотелых, одинарных и полуторных существуют еще керамические, гиперпресованные и силикатные изделия. Рассмотрим данные разновидности более подробно.

Керамический и силикатный виды кирпича отличаются, прежде всего, по составу. Первый из них включает в себя один или более двух видов глины, которая проходит формовку, сушку и обжигание. За счет этого он хорошо переносит воздействие влажности. Второй имеет в составе песок и известь. Он выполняется в белом цвете и отличается низкой влагоустойчивостью, за счет чего имеет ограничения в сфере применения. Также силикатный кирпич тоньше, чем керамический, хотя обеспечивает не менее хорошую звуковую и тепловую изоляцию помещений.

Что касается гиперпрессованных изделий, они на 90% состоят из известняка, остальные 10% приходятся на цемент и красители. Чаще всего они используются в работах по отделке зданий. В данном случае большую роль играет разнообразие цветовой гаммы.

Облицовочный кирпич может выпускаться в таких оттенках, как привычный красный, коричневый, терракотовый, а также слоновая кость и соломенный.

Керамические изделия бывают полнотелыми и пустотелыми. Разница заключается в содержании сквозных отверстий, теплопроводности, влагоустойчивости. К примеру, в полнотелых кирпичах наличие пустот не может превышать 13%, пустотелые же гораздо лучше проводят тепло, но хуже переносят воздействие влажности.

Показатели качества и способы формовки

О том, насколько качественный материал собирается приобрести покупатель, можно судить по основным документам – сертификату качества и паспорту. В данных бумагах указаны основные характеристики и свойства товара.

Что касается формовки, она может быть полусухой и пластической. Наиболее часто используется пластический процесс формирования кирпичей. Такие изделия не имеют ограничений в использовании. Материал выкладывается в формы и подвергается опрессовке под давлением. Затем производится сушка, после которой изделие обжигается под воздействием высоких температур.

Полусухая формовка предполагает обжиг без проведения предварительной сушки. Данная технология позволяет получить кирпичи с пористой структурой. Такие изделия имеют ограничения в использовании, к примеру, их нельзя применять при возведении несущих конструкций и заборов. Однако они отлично зарекомендовали себя как материал для перекрытий и стен, находящихся внутри помещения. Кирпичи имеют идеальную форму, их покрытие является ровным и не имеет шероховатостей, что делает их отличным вариантом для проведения облицовочных работ.

Размеры

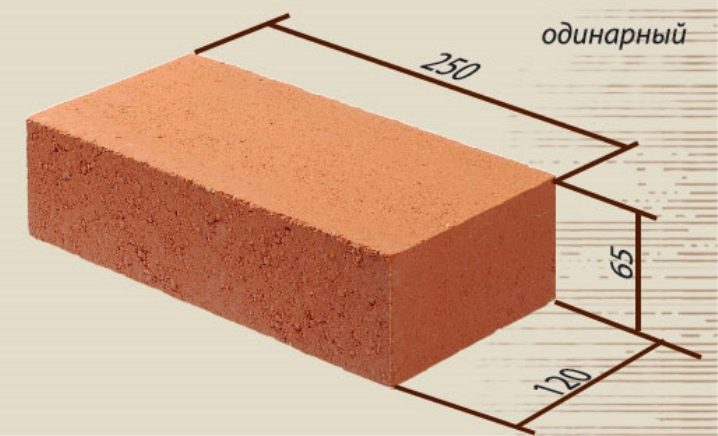

Кирпичи М100 могут выпускаться в 3 размерах. Их последующее применение зависит от того, какую кладку будут использовать строители. Изделия могут быть одинарными (250х120х65 мм), полуторными (250х120х88 мм) и двойными (250х120х138 мм).

Вес изменяется в зависимости от размера (от 2 до 2,3 кг в первом, от 3 до 3,2 кг во втором и от 4,8 до 5 кг в третьем случае).

Если учитывать размеры изделий, можно посчитать их количество, которое потребуется при строительстве. Эти размеры принято считать стандартными. Также в продаже имеются реставрационные изделия и кирпичи европейских размеров.

Где применяется?

Кирпич М100 довольно широко применяется в строительстве. Согласно отзывам потребителей, не все могут положительно оценить его внешний вид. Однако в таких ситуациях можно провести облицовку либо использовать декоративные панели. Если использовать отделку плитами, параллельно можно обшить стены теплоизоляционным материалом.

Полнотелый кирпич М100 может использоваться в процессе возведения фундамента, а также при кладке несущих стен здания. Рядовой кирпич отлично подойдет для сборки печей и каминов, однако в данном случае потребуется провести облицовку. Также он, как и пустотелый, применяется для возведения перегородок. Для отделочных работ важным фактором является то, что можно без труда разрезать кирпич и придать ему нужную форму.

Что касается раствора для кладки, здесь нужно учитывать исключительно место проведения работ. Цементный состав подходит не только для строительства наружных стен, он может использоваться и в любом другом случае. Известковый отлично подходит для работ, выполняемых внутри помещения. Бывают ситуации, когда остро встает проблема цвета швов. Она легко решается с применением сухих смесей. При строительстве зданий, где будут наблюдаться высокие температурные показатели, специалисты рекомендуют пользоваться глиняным раствором.

Преимущества и недостатки

Широкая востребованность кирпича М100 объясняется большим количеством его положительных качеств. Прежде всего, это привлекательная ценовая категория. Стоимость изделий сравнительно небольшая, что позволяет рассматривать их потребителям различных социальных уровней.

Полнотелые изделия могут использоваться при проведении самых различных работ. Кроме того, сделать кладку самостоятельно вполне реально, достаточно знать азы технологии строительства и соблюдать ряд правил. Однако нужно учитывать, что для возведения сложных конструкций все же следует обращаться к профессионалам.

Одинарные керамические изделия М100 создают отличную звукоизоляцию помещения. Кроме того, теплоизоляционные свойства материала позволяют отказаться от дополнительного утепления.

Однако нужно учитывать, что после работы с рядовым кирпичом потребуется облицовка. Это не всегда выгодно с экономической точки зрения, поэтому многие покупатели останавливаются на использовании лицевого материала.

Правила выбора

При покупке кирпича М100 стоит обращать внимание на несколько основных моментов. Что касается размера, чаще всего выбор стоит между одинарным и двойным. Все зависит от вида кладки, материал подбирается сугубо индивидуально.

Так как кирпич – основной строительный материал, используемый при возведении зданий, необходимо позаботиться о его качественных характеристиках. К примеру, следует выбирать максимальный параметр циклов оттаивания и заморозки. Это позволит продлить срок службы строения. Оптимальным выбором будет вариант 30-50 циклов.

Для изготовления фундамента используются полнотелые кирпичи, однако и здесь существуют ограничения. Изделия, изготовленные по технологии полусухой формовки, имеют небольшую морозостойкость. Их применения в данном случае, как и в ситуации с наружной облицовкой, следует избегать. Зато они отлично подойдут для возведения перегородок внутри здания.

Кирпич М100 подходит для строительства домов, имеющих не более 3 этажей. Для более высоких зданий следует использовать изделия других моделей.

На цвет кирпича влияют красители и обжиг, поэтому не стоит на его основании делать вывод о качестве продукции. Качественные изделия не должны иметь трещин и сколов, также материал не должен крошиться.

О том, как самостоятельно сделать облицовку дома кирпичом, узнаете из следующего видео.

Прочность на сжатие кирпича м100. Определение марки кирпича

→ Кирпич и камни керамические

Определение марки кирпича по прочности

Марка кирпича и камней устанавливается по результатам их испытания на прочность при сжатии и изгибе для всех видов кирпича и только при сжатии для камней, проводимых в соответствии с ГОСТ 8462-85.

Испытания проводят на сухих образцах. Влажные образцы перед испытанием выдерживают не менее 3 сут в закрытом помещении при температуре (20±5)°С и подсушивают в течение 4 ч при температуре (Ю5±5) °С.

Образцы, отобранные для испытаний по внешнему виду, наличию дефектов и внешнему виду, должны удовлетворять требованиям стандарта (ГОСТ 530-95).

Предел прочности при сжатии кирпича определяют на образцах из двух целых кирпичей или из двух половинок. Кирпич делят на половинки распиливанием или раскалыванием. Кирпичи (или половинки) укладывают постелями друг на друга. Половинки размещают поверхностями раздела в противоположные стороны.

Испытания керамических камней проводят на целых образцах.

Опорная грань (постель) у кирпича и камней пластического формования всегда имеет существенные отклонения от плоскости, что не обеспечивает равномерности распределения нагрузки на всю плоскость образца. Поэтому при подготовке образцов к испытаниям производят выравнивание поверхностей, которые в конструкции и, соответственно, при испытании располагаются перпендикулярно направлению сжимающей нагрузки.

Части половинок кирпича (или целые кирпичи) и опорные поверхности кирпича и камней стандарт рекомендует соединять и выравнивать цементным раствором. Состав раствора по ГОСТ 8462-85: цемент марки не ниже 400 – 1 мае. ч; песок крупностью не более 1,25 мм – 1 мае. ч; В/Ц- 0,40…0,42.

Изготовление образца для испытаний кирпича производят следующим образом. Кирпичи или его половинки полностью погружают в воду на 1 мин. После этого на горизонтально установленную пластину (металлическую или стеклянную) толщиной не менее 5 мм укладывают лист бумаги, слой раствора не более 5 мм и первый кирпич или его половинку. Затем опять слой раствора и второй кирпич (половинку). Излишки раствора удаляют, а края бумаги загибают на боковые поверхности образца. В таком положении образец выдерживают в течение 30 мин. После этого образец переворачивают и выравнивают другую опорную поверхность.

Общий вид образца, подготовленного к испытаниям, представлен на рис. 1, а. Отклонение от параллельности выравне-ных опорных поверхностей образца, определяемое по максимальной разности любых двух его высот, не должно превышать 2 мм.

Рис. 1. Схема испытаний кирпича на сжатие (а) и изгиб (6) при определении его марки по прочности: 1 – плита пресен; 2 – выравнивающий материал; 3 – кирпич

Выравнивание опорных поверхностей при изготовлении образца из керамического камня производят в той же последовательности.

Образцы после изготовления выдерживают 3 сут при температуре (20±5)°С и относительной влажности воздуха 60…80% для твердения цементного раствора.
Образцы из кирпича полусухого прессования испытывают «насухо», не производя выравнивания их поверхностей цементным раствором.

Кирпичи и камни пластического формования допускается испытывать на образцах, подготовленных другими способами:
а) опорные поверхности выравниваются шлифованием;
б) выравнивание производится гипсовым раствором;
в) с помощью прокладок из технического войлока, резино тканевых пластин (транспортерные ленты), картона и других материалов.

Образцы, изготовленные с применением гипсового раствора, испытывают не ранее чем через 2 ч после формования.

Стандарт оговаривает, что при арбитражных проверках и проверках потребителем образцы кирпича и керамических камней готовят, соединяя и выравнивая их по указанному выше методу, т. е. при помощи цементного раствора.

Собственно испытания образцов производят в следующей последовательности. Образцы измеряют с погрешностью до 1 мм для вычисления площади его рабочей поверхности. Площадь поперечного сечения образца £ (м2) вычисляют как среднее арифметическое значение площадей верхней и нижней граней.

На боковые поверхности образца наносят вертикальные осе вые линии, с помощью которых образец устанавливают в цен тре плиты пресса. Наиболее пригоден для проведения испыта ний кирпича пресс с максимальным усилием 500 кН (50 т).

Образец прижимают верхней плитой пресса и включают масляный насос. Скорость подачи нагрузки должна быть такой, чтобы разрушение образца происходило через 20…60 с после начала испытаний.

Предел прочности при сжатии испытуемой партии кирпича и камней вычисляют с точностью до 0,1 МПа как среднее арифметическое значение результатов испытания всех пяти образцов.

Для определения марки кирпича проводят еще одно испытание — на изгиб.

Предел прочности при изгибе определяют на целом кирпиче по стандартной схеме.

В местах опирания и приложения нагрузки поверхность кирпича пластического формования выравнивают цементным или гипсовым раствором, шлифованием или с помощью прокладок.

У образцов перед испытанием измеряют с погрешностью 1 мм высоту и ширину в месте приложения нагрузки. Размеры вычисляют как среднее арифметическое значение результатов измерений двух средних линий на противоположных гранях образца.

При испытании образцов на изгиб используют специальное приспособление, фиксируемое на нижней плите пресса. Приспособление состоит из двух катков (подвижного и неподвижного), на которые устанавливается испытуемый кирпич. Сверху вдоль центральной линии (по выравнивающему слою) устанавливается каток, передающий нагрузку от верхней плиты пресса. Вся установка должна строго центрироваться. Диаметры применяемых катков — 10…20 мм; материал — сталь.

Кирпич с несквозными пустотами устанавливается так, чтобы пустоты располагались в растянутой (нижней) зоне образца.

Предел прочности при изгибе образцов в партии вычисляют с точностью 0,05 МПа, как среднее арифметическое значение результатов испытаний установленного стандартом количества образцов. При вычислении предела прочности при изгибе не учитывают образцы, значение предела прочности которых имеет отклонения от среднего значения предела прочности всех образцов более чем на 50% (по одному в каждую сторону).

Прочность кирпича — это основа, от чего зависит качество нашего сооружения и его долговечность. Прочность кирпича, на что нужно обратить внимание при выборе марки кирпича для небольшого подсобного сооружения так и для стройки собственного дома.

Появилась идея построить дом

Если мы решили построить настоящий дом, который простоит не одну сотню лет то, прежде всего, обратимся к самому подходящему для этих целей стройматериалу – . Почему? Из-за его высокой прочности. Это подтверждается тысячами домов из кирпича, которые простояли уже более 100 лет. Дома из кирпича успешно противостоят всем внешним природным факторам: дождь, мороз, жару и ветер. Ему не страшны ни грибки, ни вредители. Дома из кирпича синонимы безопасности и долго

Кирпич силикатный ГОСТ — прочность на сжатия и другие параметры

Белый силикатный кирпич — автоклавное изделие, категория бетона из силиката и мелкодисперсного заполнителя. Производится продукт путем автоклавной термообработки при нагнетании горячего пара. Регламентируются качества, технология изготовления, свойства кирпича силикатного по ГОСТ 379-2015, принятому в октябре 2015 года. Блоки подразделяются на категории по размеру:

  • одинарный — 250х120х65 мм;
  • полуторный — 250х120х88 мм;
  • двойной — 250х120х138 мм.

Объемы материалов устанавливает ГОСТ 530-2012. Силикатные камни классифицируются по следующим характеристикам:

  1. по назначению — конструкционные, которые требуют дальнейшего облицовывания или оштукатуривания, лицевые с расшивными швами;
  2. по геометрическим параметрам — полнотелые, пустотелые;
  3. по прочности — на серии М75-М300;
  4. по морозоустойчивости — на категории F15-F50;
  5. по теплопроводности;
  6. по пожаробезопасности;
  7. по водостойкости.

Данные характеристики регламентируются ГОСТ 379-2015.

Характеристики силикатного

Марки прочности силикатного кирпича

Важное качество силикатного камня — прочность. Материал применяют для постройки многоэтажных домов, рассчитанных на долгий период службы. Для высоток с различным количеством этажей необходимо сырье с разной прочностью, марки которой обозначаются буквой “M”. Идущие следом числа показывают значения давления при сжатии, после действия которого материал разрушается. Стандарт ГОСТ регулирует марки прочности силикатного кирпича, разделяет их на 8 серий.

М75

Подобная маркировка говорит, что сырье рассыпается при давлении на него, не превосходящем 7,5 МПа. Такая модель кирпича востребована для частного использования, характеризуется относительной легкостью. Вышеупомянутая серия не пожаробезопасна, но имеет хорошую звукоизоляцию, чем обусловлено ее частое использование в возведении перегородок в помещениях.

М100

Серия продукта отличается более высоким уровнем допустимого давления. Материал разрушается при давлении свыше 10 МПа. Камень используется для постройки зданий высотой в 2 этажа, так как показатели стойкости считаются недостаточными для возведения многоэтажных домов.


М125

Изделие вида М125 имеет наиболее высокую стойкость к давлению — предел составляет 12,5 МПа. Областью применения сырья являются малоэтажные здания. Используя при строительстве данный вид кирпича, не стоит возводить дома выше 3 этажей. При игнорировании такого правила возникнет перегруз, конструкция будет разрушена. Однако неоспоримым плюсом строительного компонента является экологическая чистота, безвредность.

Кирпич силикатный

М150

Подобного рода вещество применяется для сооружения самонесущих и несущих стен в зданиях высотой в 5-6 этажей, стойкость к сжатию достигает 15 МПа. Благодаря своей прочности материал не имеет ограничений в использовании. Камень хорошо сохраняет тепло и отличается высокой морозостойкостью.

М175

Блок используется не только для жилого, но и для промышленного строительства. При отсутствии контактов с грунтовыми водами и хорошей гидроизоляции он применяется для изготовления подземных конструкций. Прочность на сдавливание достигает 17,5 МПа. Материал характеризуется большой степенью сопротивления ветрам, резким скачкам температуры воздуха, влаге.

М200

В возведении построек высотой в 9-10 этажей используется строительный материал с данным сертификатом. М200 выдерживает нагрузку в 20 МПа. Для возведения подземных и надземных построек промышленного характера стоит использовать сырье прочное, с высоким классом морозостойкости. Кроме того, последнее характеризуется малым влагопоглощением.


М250

Силикатный блок данной серии способен выдержать давление до 25 МПа при сжатии. Подобный строительный материал предназначен для возведения многоэтажных зданий и любых надземных конструкций.

М300

Выдерживает оказываемое давление в 30 МПа. Это максимум для данного вида сырья. Камень применяется для усиления прочности любых построек при наличии хорошей гидроизоляции, для изготовления фундаментов зданий, которым необходимо будет выдерживать большие нагрузки. М300 огнеупорен, поэтому из него возводят камины и печные трубы.

Классы морозостойкости

Морозостойкость — способность материала выносить сменяющие друг друга замораживание и оттаивание без каких-либо последствий, без существенной потери внешнего вида — появления шелушений, сколов, утраты технических характеристик. Согласно ГОСТ выделяют следующие классы:

Классификация говорит о долговечности силикатного кирпича. К строительству допускается камень любой марки. Облицовочный по ГОСТ имеет показатель не менее 35.

Классы морозостойкости

Свойства и технические характеристики силикатного белого кирпича

В качестве сырья для материала используется 9 долей кварцевого песка и 1 доля извести. В состав возможно вхождение различных модифицирующих добавок. Сырье прессуют и подвергают автоклавной доработке при температуре до 200°С и давлении в 12 атмосфер. Автоклавная обработка придает продукту высокую прочность: силикатный блок — надежный строительный камень. Кроме того, свойственны ему и другие достоинства.

Каждая марка силикатного продукта имеет свои индивидуальные свойства и характеристики. Прочность, теплопроводность, морозостойкость, вес, экологичность, водостойкость, пожаробезопасность — крайне важные критерии при выборе камня. Благодаря знанию таких особенностей проще понять, какой марки силикатный кирпич подходит для необходимой цели.

Плотность и вес

Силикатный блок изготавливается в 2 классах:

  • полнотелый;
  • пустотелый.

Соответственно классу меняется плотность. Пустотелый камень характеризуется средней плотностью, ограниченной рамками от 1100 до 1500 кг на м3. Полнотелый кирпич обладает плотностью, превышающей 1500 кг на м3. Данная классификация характеризуется степенью заполнения объема камня твердым веществом.

Определяется плотность отношением объемного веса сухого вещества к его удельному весу, выражается в процентах. Прочая доля объема приходится на пустоты, поры. Вес камня находится в прямой зависимости от его плотности, размеров и формы. На вес материала оказывает воздействие не только процент плотности, но и уровень пористости. Стандарт веса по ГОСТ 530-2012 силикатного белого кирпича таков:

  • рядовой одинарный — 3,2 кг;
  • полуторный — 3,7 кг;
  • двойной — 5,4 кг;
  • лицевой полуторный — от 3,7 до 4,3 кг;
  • двойной — до 5,8 кг.

Прочность

Показатель для материала регулируется ГОСТ 379-2015. На прочность силикатный блок проверяется при изгибе и сжатии. По этим данным материал разделяют по классам прочности, приведенным в таблице.

МаркаПредел прочности, МПа
При сжатииПри изгибе
Все изделияПолнотелый кирпичПустотелый кирпич
3003042,4
250253,52
200203,2,8
17517,511,6
150152,71,5
12512,52,41,2
1001021
507,51,60,8

Указанные значения предельны, при них материал разрушается. Согласно ГОСТ, минимальный класс для лицевого кирпича — 125. Прочнее сжатие будет у материала марки М300.

Теплопроводность

Критерий описывает число единиц тепла, проходящих через препятствие из материала толщиной в 1 м. Этот параметр у силикатного материала не на высоте, зданиям из него необходимо обязательное утепление, иначе толщина стены должна достигать больших размеров. По стандарту кирпичного требования полнотелый силикатный кирпич имеет теплопроводность 0,65 — 0,88 Вт/м*С, параметр у пустотелого — 0,56-0,81 Вт/м*С. Имеются некоторые способы, с помощью которых возможно увеличить способность к сохранению тепла:

  1. использование специализированных добавок;
  2. создание в теле сырья искусственных пустот;
  3. применение теплоизолирующего покрытия наружной части материала;
  4. добавление в качестве наполнителя керамзитового песка.

Необходимо заметить, что чем плотность камня выше, тем ниже процент водопоглощения. Последнее влияет на коэффициент теплопроводности.

Теплопроводность


Морозостойкость

Критерий морозостойкости зависит от числа циклов полного замораживания и оттаивания. Признаков разрушения строительного материала, таких как рассыпание, расслоение, быть не должно. Прочность же может уменьшиться не более чем на 20%. Совсем недавно в материал при изготовлении стали добавлять дисперсные фракции, чтобы предупредить замерзание влаги в микрокапиллярах.

Требования по морозостойкости к сырью серии М150 и выше предъявляются только в случае использования для облицовки построек. Материал должен пройти 25 циклов испытаний без уменьшения прочности более чем на 20%. Морозостойкость силикатного кирпича зависит в основном от морозостойкости цементирующего вещества, которая в свою очередь определяется его плотностью, микроструктурой и минеральным составом новообразований.

Водостойкость

По ГОСТ предельным является значение в 6%. При наибольшем поглощении влаги этот критерий достигает 11%, материал теряет в прочности. В районах с постоянной сыростью, дождливостью применение силикатных блоков не рекомендуется. Не используются они в регионах с высоким уровнем грунтовых вод. Силикатный блок нуждается в защите — при сооружении фундамента, при кладке стен для влажных помещений, при возведении открытых незащищенных конструкций. В противном случае он утрачивает свое главное свойство — прочность.


Пожаробезопасность

Пожарная безопасность домов, строений, конструкций зависит от способности строительных материалов выдерживать воздействие высоких температур и противостоять открытому огню. Силикатный блок — негорючее сырье. Подобный материал из-за высокой огнестойкости используют при возведении каналов для вентиляции. Однако кроме огнеупорной марки М300 применять материал для изготовления печей, каминов нельзя, температура в 500°С станет критичной, камень начнет рушиться.

Радиационная активность

Критерий регламентирует стандарт ГОСТ 30108-94. Согласно его требованиям, активность естественных радионуклидов должна не превышать 370 Бк/кг. Опасность радиоактивных строительных материалов в том, что исходящее от них излучение может ухудшать экологию помещения. Вследствие этого людей беспокоят:

  1. головные боли;
  2. аллергия;
  3. слабость.

Но уровень радиационного фона при использовании такого рода сырья не превышает безопасных пределов. По величине излучения блок отличается минимальными показателями в сравнении как с природными, так и с искусственными строительными материалами.

//www.youtube.com/watch?v=ktiDRMBHW7s

Экологичность

Камень изготавливается из природного сырья, техника производства коренным образом не меняет исходных характеристик. Экологически чист материал из-за составляющих:

  • песок;
  • известь.

Такое сырье безопасно для человека и для окружающей среды, оно не содержит вредных для здоровья компонентов. Силикатный блок, имеющий свойства и характеристики, описанные выше, является достаточно востребованным строительным материалом.


Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
