Марки и классы бетона по прочности – Марки бетона по прочности — используемые марки цемента — классы бетона. Таблица прочности бетона в МПа, кгс/см2, Н/мм2.

Класс и марка бетона по прочности на сжатие: характеристики, таблица соответствия

Строительство потребляет огромный объем бетона, и он постоянно растет. Для каждого вида работ предназначается своя смесь, они отличаются составом, техническими характеристиками, ценой. Основными параметрами являются класс бетона и его марка – показывающие прочность состава после его полного отвердевания.

Классификация бетонных смесей нужна, чтобы определить их назначение в конкретном виде работ. При необходимости учитываются водостойкость, морозостойкость и другие свойства, определяющие долговечность конструкций из этого материала.

Что означает марка бетона?

Марки бетона определяются по прочности на сжатие, они показывают, какую нагрузку выдерживает до разрушения образец на площади 1 см², обозначается буквой «М» с индексом. Например, М200 выдерживает нагрузку в 200 кг/см². Этот показатель зависит от соотношения основных компонентов, а также способа приготовления раствора, где учитываются:

• Цемент должен быть как можно более высокой марки, при изготовлении полностью выдерживается соотношение компонентов;
• Излишки воды в растворе приводят к избыточной пористости, ухудшая характеристики состава;
• Заполнители – песок и щебень, должны быть равномерной фракции, без пыли, глины, органических и других включений;
• Все составляющие должны тщательно перемешиваться для обеспечения однородности смеси;
• Идеальная температура, при которой проходит затвердевание – около 20°С, чтобы обеспечить гидратацию цемента при отрицательных температурах в состав вводят добавки.

График зависимости расхода цемента М400 (1) и М500 (2) от прочности

Чтобы подобрать материал для строительства нужно знать, какие марки бетона бывают. Согласно СП 63.13330.2012, ГОСТ 7473-2010 этот показатель может изменяться от М100 до М500. Также существуют смеси, с узким диапазоном применения. Расшифровка маркировки бетонных растворов позволяет определить пропорции компонентов, которые в них входят. Для этого используются специальные таблицы. В зависимости от характеристик определяется стоимость материала. Чем выше марка, тем дороже будет раствор.

Что такое класс?

Класс бетона – гарантированная по прочности на сжатие нагрузка, которая им выдерживается, измеряется в МПа (мегапаскалях). Эта характеристика введена, чтобы уточнить свойства застывшего раствора, поскольку для одной марки они могут разниться. Этот параметр позволяет определить его фактическую прочность, так как рассчитывается для случаев, когда она будет подтверждаться не менее чем в 95%.

Класс бетона по прочности обозначается символом «В» с индексами от 5 до 60, которые показывают значение давления в мегапаскалях, выдерживаемого материалом до разрушения. Этот показатель соотносится с маркой, более привычной для строителей.

Соответствие марки и класса

При строительстве зданий или других объектов, нужно уметь разбираться в соотношении марок и классов применяемого бетона, что позволит исключить ошибки. Классы и марки заносятся в таблицы, которые можно найти в специализированной литературе.

Необходимо учитывать, что марочная прочность бетона допускает отклонения. Например, у М350 может быть устойчивость давлению в МПа В25 и В27,5, поэтому эта характеристика считается точнее. Иногда классы и марки современного бетона по его прочности определяются как допустимые параметры снижения качества раствора при сохранении технических и эксплуатационных характеристик. На это влияют пропорции и взаимосвязи компонентов раствора, рекомендуемых для изготовления согласно ГОСТ. Например, для смеси со средним показателем прочности М250 или В20 требуется соотношение цемента, песка и щебня по массе 1:4,6:7,0.

Характеристики и применение разных марок

Подбирая марку бетона и соответствующий ей класс бетона, необходимо понимать, где они будут применяться. Учитываются нагрузка на конструкцию, условия, где эксплуатируются здания и сооружения, другие сопутствующие факторы.

В проектной документации чаще указывается показатель В, как более точный параметр.

Кроме того, учитываются водонепроницаемость (W) и морозоустойчивость (F). Образец материала, водонепроницаемостью W2 и морозоустойчивостью F50 соответствует раствору М100-М150.

Основные области применения марок бетона, их характеристики:

• М100 – тощие растворы, используется при устройстве дренажей, тонких стяжек, подготовке основания под фундамент;
• М150 – легкий бетон, применяется для бордюров, пешеходных дорожек, стяжек;
  М200 – подходит для стяжки пола, строительства подпорных элементов, фундаментов под одноэтажные здания;
• М250 – популярна в частном строительстве, обладает достаточной прочностью для возведения частных домов;
• М300 – повышенная устойчивость, применяется для производства дорожных плит, лестничных маршей;
• М350 – необходима при строительстве многоэтажных зданий и высотных сооружений, производства перекрытий с пустотами, устройства бассейнов, взлетно-посадочных полос, других объектов с повышенной нагрузкой;
• М400 – сверхтяжелый раствор для промышленных зданий, возведения основ под сооружения на болотистых и влажных грунтах;
• М450-М500 – применяются для строительства гидротехнических объектов, тоннелей, мостов и других спецсооружений.

Несмотря на то, что марка — менее точный показатель, чем класс, именно она считается главным показателем прочности.

Марки бетона по прочности. Класс бетона.

Марки бетона по прочности. Класс бетона.

Основным показателем свойств бетона является прочность на сжатие. При нормировании прочности бетона используется характеристика — марка бетона. Марка бетона по прочности — это средний показатель прочности, а класс бетона — это показатель гарантированной прочности.

Марка бетона по прочности на сжатие — предел нагрузки (кгс/см²), которую может выдержать базовый образец бетона с геометрическими размерами 15×15×15 см на 28 день после изготовления. Эта та характеристика, которая гарантирует получение бетона заданной прочности. Марка бетона по прочности на сжатие обозначается латинской буквой «М» и определяет прочность, цифра означает прочность на сжатие, выраженная в кгс/см².

Класс бетона по прочности на сжатие обозначается латинской буквой «В», а цифра, которая стоит за ней, — это нагрузка (МПа), которую бетон должен выдержать в 95% случаев. К примеру, если речь идет о бетоне B10, то это означает, что данный класс бетона, имея прочность 131,0 кгс/см² должен выдерживать давление на сжатие 10МПа в 95 случаях из 100.

Требования к бетону в нормативных документах указываются именно в классах, но при заказе бетона строительными компаниями бетон обычно заказывается в марках. Данные показатели определяют в каких целях можно будет использовать бетон заданной прочности и должны полностью соответствовать проектной документации. Понятия марки и класса бетона используются совместно.

Соотношение между классами бетона по прочности на сжатие и марками (ГОСТ 26633-91*)

Класс бетона по прочности	Средняя прочность бетона, R (кгс/см²)	Марка бетона по прочности
B3.5	45,8	M50
B5	65,5	M75
B7.5	98,2	M100
B10	131,0	M150
B12.5	163,7	M150
B15	196,5	M200
B20	261,9	M250
B22,5	294,7	M300
B25	327,4	M350
B27,5	360,2	M350
B30	392,9	M400
B35	458,4	M450
B40	523,9	M550
B45	589,4	M600
B50	654,8	M700
B55	720,3	M700
B60	785,8	M800
B65	851,3	M900
B70	916,8	M900
B75	982,3	M1000
B80	1047,7	M1000

Назначение бетона по маркам

В зависимости от класса и марки бетона по прочности составлены рекомендации по применению и назначение в различных областях строительства:

М 100 (B 7,5) – марка бетона, предназначенная для проведения работ, которые имеют предварительный характер. Они обычно предшествуют арматурным работам, созданию стяжки в помещениях, а также заливке бордюров. Эта марка, относящаяся к легким видам бетона, не предполагает больших нагрузок.

М 150 (В 12,5) – марка, также считающаяся легким видом бетона, предназначается для специальных работ, имеющих подготовительный характер и проводящихся в период работы над фундаментом и заливкой плит, относящихся к монолитному типу. Этот бетон также можно применять в качестве фундамента, предназначенного для небольших зданий и сооружений.

М 200 (В 15) – прочность марки выше предыдущих, обычно используется при воздвижении подпорных стен. Она также применяется для изготовления лестниц, с ее помощью заливают площадку, создают бетонную подушку, используемую при строительстве дорог для бордюров.

М 250 (В 20) – имеет свойства марки М200, но отличающаяся прочностью. Используется так же, как М200. Дополнительно применяется при производстве плит с небольшой нагрузкой.

М 300 (В 22,5) – марка бетона, пользующаяся большим спросом, находит применение при работе над фундаментом монолитного типа. Этой маркой заливаются площадки и изготавливаются лестницы.

М 350 (В 25) – отличается большой прочностью, находит применение при строительстве конструкций монолитного и перекрывающего типа и создания фундамента многоэтажных зданий. Высокая прочность этой марки способствует тому, что этот бетон используется при постройке таких важных объектов, как плиты бассейнов, аэропортов, а также несущих колонн.

М 400 (В 30) – марка, которая не отличается большой популярностью, так как довольно дорого стоит и практически сразу схватывается. Эта марка достаточно надежная и прочная, поэтому ее часто используют при возведении больших комплексов – развлекательных и торговых, – аквапарков, банковских хранилищ, железобетонных изделий и конструкций гидротехнического типа.

М 500 (В 40) – отличается большой концентрацией цемента и прочностью, что позволяет применять бетон при строительстве таких крупных сооружений, как гидротехнические и имеющие особое назначение железобетонные конструкции, а также банковские хранилища.

Марка и класс бетона определяется компонентами, входящими в его состав, а так же соотношением этих компонентов.

Дополнительными характеристиками бетона являются морозоустойчивость, водонепроницаемость и укладываемость.

Вы смотрели: Марки бетона по прочности. Класс бетона.

Поделиться ссылкой в социальных сетях

Оставить отзыв или комментарий

Понятие о классах и марках бетона. Стандартные классы и марки тяжёлого бетона по прочности.

Марки и классы бетона. При проектировании бетонных и железобетонных конструкций назначают требуемые характеристики бетона: класс (марку) прочности, марки морозостойкости и водонепроницаемости. За проектную марку бетона по прочности на сжатие принимают сопротивление осевому сжатию (кгс/см²) эталонных образцов-кубов. За проектную марку бетона по прочности на осевое растяжение принимают сопротивление осевому растяжению (кгс/см²) контрольных образцов. Эта марка назначается тогда, когда она имеет главенствующее значение. Проектную марку бетона по прочности на сжатие контролируют путем испытания стандартных бетонных образцов: для монолитных конструкций – в возрасте 28 сут, для сборных конструкций – в сроки, установленные для данного вида изделий стандартом или техническими условиями. Прочность бетона определяют путем испытания образцов, которые изготовляют сериями; серия, как правило, состоит из трех образцов. Предел прочности при растяжении возрастает при повышении марки бетона по прочности при сжатии, однако увеличение сопротивления растяжению замедляется в области высокопрочных бетонов. Поэтому прочность бетона при растяжении составляет 1/10–1/17 предела прочности при сжатии, а предел прочности при изгибе – 1/6–1/10. Класс бетона – это числовая характеристика какого-либо его свойства, принимаемая с гарантированной обеспеченностью 0,95. Это значит, что установленное классом свойство обеспечивается не менее чем в 95 случаях из 100 и лишь в 5-ти случаях можно ожидать его не выполненным. Бетоны подразделяются на классы: В1; В1,5; В2; В2,5; В3,5; В5; В7,5; В10; В12,5; В15; В20; В25; В30; В40; В45; В50; В55; В60. Соотношение между классом и марками бетона по прочности при нормативном коэффициенте вариации =13,5% следует принять R=В/0,778, например, для класса В5 средняя прочность будет R=6,43 Мпа.

9. Влияние производственных факторов на качество бетона (приготовление и уплотнение бетонной смеси, условия твердения бетона).

В процессе переработки исходного сырья в готовый бетонный элемент качество бетона может изменяться под воздействием ряда объективных и субъективных факторов. Совокупность этих производственных факторов можно условно разделить на группы, охватывающие все этапы бетонных работ. Первый этап — оценка качества исходных материалов и определение состава бетона. В число факторов, оказывающих решающее влияние на показатели качества бетона (прочность, долговечность, экономичность), входит качество цемента, заполнителей и воды. Качество цемента должно обеспечить получение бетона заданной прочности и долговечности. Поэтому марку цемента следует выбирать в зависимости от проектной прочности бетона, а вид цемента — в соответствии с условиями эксплуатации конструкции. Как правило, марка цемента должна быть выше требуемой прочности бетона в 1,25… 2 раза. Если марка цемента намного превышает прочность бетона, то расход цемента, рассчитанный из условия прочности, оказывается меньше необходимого по условию плотности бетона. Чтобы избежать перерасхода высокомарочного цемента, вводят в состав бетона тонкомолотую минеральную добавку. Снижение расхода цемента как наиболее дорогостоящего компонента бетона важно не только по экономическим причинам. При сокращении количества цемента уменьшается усадка бетона, возрастает его трещиностойкость. В массивных конструкциях, например гидротехнических сооружениях, большой расход цемента вызывает значительное тепловыделение, которое может привести к растрескиванию бетонного массива в результате неравномерного разогрева бетона. Вид цемента выбирают с учетом особенностей изготовления и условий эксплуатации бетона. Например, бвклротвердеюшие цементы целесообразно использовать при изготовлении сборных железобетонных изделий, так как при быстром наборе прочности ускоряется оборачиваемость металлических форм. Однако такие цементы вследствие большой экзотермии не рекомендуются для бетонов в массивных конструкциях гидротехнических сооружений. Для этих целей больше подходят смешанные цементы (пуццолановый и шлакопортландцемент). Для повышения морозостойкости бетона рекомендуется использовать цементы с органическими добавками — гидрофобный и пластифицированный. Качество заполнителей оценивают зерновым составом, содержанием пылевидных и глинистых примесей, органических растительных остатков, вредных примесей и т.д. Загрязненные заполнители подвергают промывке и классификации, рассеивая на отдельные фракции. Качество воды для изготовления бетона зависит от содержания сульфатов, хлоридов и ряда других соединений. Без предварительного испытания можно применять воду, пригодную для питья, речную и озерную воду. Второй этап — приготовление бетонной смеси и укладка ее в конструкцию. На данном этапе необходимо обеспечить приготовление однородной, хорошо перемешанной бетонной смеси, обладающей заданной удобоукладываемостыо, и плотную укладку смеси в опалубку. Здесь главными факторами, определяющими качество бетона, являются однородность смешивания компонентов и качество уплотнения бетонной смеси. Приготовление бетонной смеси включает операции дозирования и перемешивания составляющих материалов. Дозирование компонентов бетона осуществляют по массе, обычно с помощью автоматических дозаторов. Отклонения от заданной массы при дозировании на замес не должны превышать ±2 % для цемента, воды и водных растворов добавок и ±2,5 % для заполнителей. Однородность смешивания компонентов достигается выбором типа смесителя и режима перемешивания в соответствии с удобоукладываемостыо приготовляемой бетонной смеси. При смешивании материалов приходится преодолевать силы сцепления между частицами, сопротивление смеси сдвигу, а также силы тяжести. Подвижные смеси с повышенным содержанием воды и вяжущего вещества, обладающие малым сопротивлением сдвигу, перемешиваются значительно легче, чем жесткие. По принципу перемешивания бетоносмесители подразделяют на гравитационные и с принудительным перемешиванием. Гравитационные бетоносмесители выполнены в виде барабана, вращающегося вокруг горизонтальной оси. При перемешивании частицы смеси поднимаются на некоторую критическую высоту и, как только сила тяжести становится больше суммы центробежной силы и сил сцепления между частицами, они падают и, имея значительную кинетическую энергию, внедряются в бетонную смесь в нижней части смесительного барабана. Тем самым достигается эффект перемешивания. Продолжительность перемешивания определяют опытным путем в строительной лаборатории. Для этого отбирают из смесителя пробы бетонной смеси с интервалом 15…30 с, изготовляют контрольные образцы. После затвердевания бетона определяют прочность и рассчитывают коэффициент вариации прочности бетона. Чем меньше коэффициент вариации, тем более однороден бетон. Продолжительность перемешивания назначают по времени, при котором коэффициент вариации прочности бетона не превышает 4…5 %. Время перемешивания отсчитывают от момента окончания загрузки материалов в смеситель до начала выгрузки. Гравитационные смесители оказываются малопригодными для перемешивания жестких бетонных смесей; в таких случаях применяют машины принудительного перемешивания. В них компоненты смеси подвергают принудительному перемещению по весьма сложным траекториям, благодаря чему и получается однородная бетонная смесь. Продолжительность смешивания крупнозернистых смесей 2…3 мин, мелкозернистых — 3…5 мин. Качество уплотнения бетонной смеси должно быть таким, чтобы уложенный в опалубку или форму бетон обладал однородным строением с минимальным объемом вовлеченного воздуха — не более 2 %. Энергетические затраты на уплотнение тем больше, чем выше жесткость бетонной смеси. Основным способом уплотнения является вибрирование. При вибрировании частицы бетонной смеси совершают вынужденные колебания, в результате которых ослабляются силы внутреннего трения и сцепления между частицами. Бетонная смесь переходит в состояние пластично-вязкого течения и, подобно тяжелой жидкости, равномерно укладывается в форму. Для уплотнения монолитного бетона на строительной площадке применяют переносные поверхностные и глубинные вибраторы. На заводах железобетонных изделий используют эффективные комбинированные способы уплотнения бетонных смесей: вибрирование под нагрузкой, вибро-штампование, вибропрокат, прессование, трамбование. Для изготовления полых железобетонных изделий, форма которых приближается к поверхности вращения (трубы, опоры ЛЭП), применяют уплотнение с помощью центробежных сил — центрифугирование. Третий этап — твердение бетона. Уложенная в опалубку бетонная смесь благодаря гидратации цемента самопроизвольно затвердевает. Заданная проектом прочность достигается при определенном уходе за твердеющим бетоном, т.е. при создании оптимального температурно-влажностного режима твердения и защите бетона от ударов и сотрясений, которые могут нарушать еще не сложившуюся структуру. Важнейшими факторами, влияющими на качество бетона на данном этапе, являются условия и длительность твердения. Условия твердения считают нормальными, если бетон находится в теплой и влажной среде. При преждевременном высыхании или замерзании взаимодействие цемента с водой прекращается, что отрицательно сказывается на строении и свойствах бетона. Часто возникает необходимость ускорить твердение бетона. Для этой цели используют преимущественно тепловую обработку, позволяющую повысить температуру бетона при обязательном сохранении его влажности. В результате скорость взаимодействия цемента с водой значительно возрастает и прочность бетона в начальные сроки увеличивается. В качестве теплоносителя применяют пар или паровоздушную смесь с температурой 60…90 С. Прочность бетона после пропари-вания в течение 10…14 ч достигает 70…75 % марочной. Еще более ускоряет твердение бетона обработка насыщенным паром при давлении 0,8…1,2 МПа и температуре 175…190 ° С,осуществляемая в автоклавах. Однако такую обработку можно использовать только в заводских условиях, поэтому ее применяют в тех случаях, когда обычные методы ускорения твердения неэффективны, например для изделий из силикатных и ячеистых бетонов. Кроме тепловой обработки пропариванием для ускорения твердения бетона применяют электропрогрев изделий. На строительных площадках широко используют тепловую обработку с помощью инфракрасного излучения. Излучатели инфракрасных лучей нагреваются электрическим током или газом. Выделяемая ими лучистая энергия поглощается стенками опалубки либо непосредственно изделием и аккумулируется в бетоне в виде теплоты. Для ускорения твердения бетона применяют также добавки-ускорители. Введение в бетонную смесь таких добавок повышает прочность бетона в возрасте 3 сут в 2..3 раза, а к 28 сут прочность оказывается такой же, как и у бетона без добавки.

Марки и классы бетона. При проектировании бетонных и железобетонных конструкций назначают требуемые характеристики бетона: класс (марку) прочности, марки морозостойкости и водонепроницаемости. За проектную марку бетона по прочности на сжатие принимают сопротивление осевому сжатию (кгс/см²) эталонных образцов-кубов. За проектную марку бетона по прочности на осевое растяжение принимают сопротивление осевому растяжению (кгс/см²) контрольных образцов. Эта марка назначается тогда, когда она имеет главенствующее значение. Проектную марку бетона по прочности на сжатие контролируют путем испытания стандартных бетонных образцов: для монолитных конструкций – в возрасте 28 сут, для сборных конструкций – в сроки, установленные для данного вида изделий стандартом или техническими условиями. Прочность бетона определяют путем испытания образцов, которые изготовляют сериями; серия, как правило, состоит из трех образцов. Предел прочности при растяжении возрастает при повышении марки бетона по прочности при сжатии, однако увеличение сопротивления растяжению замедляется в области высокопрочных бетонов. Поэтому прочность бетона при растяжении составляет 1/10–1/17 предела прочности при сжатии, а предел прочности при изгибе – 1/6–1/10. Класс бетона – это числовая характеристика какого-либо его свойства, принимаемая с гарантированной обеспеченностью 0,95. Это значит, что установленное классом свойство обеспечивается не менее чем в 95 случаях из 100 и лишь в 5-ти случаях можно ожидать его не выполненным. Бетоны подразделяются на классы: В1; В1,5; В2; В2,5; В3,5; В5; В7,5; В10; В12,5; В15; В20; В25; В30; В40; В45; В50; В55; В60. Соотношение между классом и марками бетона по прочности при нормативном коэффициенте вариации =13,5% следует принять R=В/0,778, например, для класса В5 средняя прочность будет R=6,43 Мпа.

Обзор, какие марки и классы бетона существуют и что они значат

В строительстве часто используется такое понятие, как  класс бетона. Он сродни марке бетона, но имеет небольшие нюансы. В марке применяется средний показатель прочности, а в классах используется показатель прочности с гарантированной обеспеченностью. Еще на начальной стадии строительства, то есть при проектировании железобетонных и бетонных конструкций, определяются необходимые характеристики бетона — класс прочности, марки бетона по водонепроницаемости и морозостойкости. Все современные требования к бетону в нормативных документах указываются именно в классах, но строительные организации обычно заказывают бетон в марках.

Что значит марка бетона

Марка бетона по прочности сжатия — это сопротивление сжатию испытываемых образцов.

Марка бетона по прочности растяжения — это сопротивление растяжению контрольных образцов.

По морозостойкости марка бетона характеризуется наибольшим количеством циклов попеременного оттаивания и замораживания, которым подвергаются образцы при проведении испытаний. Такой бетон назначается для условий,  где преобладает воздействие отрицательных температур.

По водонепроницаемости марки бетона отличаются гидростатическим давлением, когда бетон не пропускает воду. Такой бетона назначается для объектов, на которых предъявляются требования по водонепроницаемости и плотности.

По прочности на сжатие марка бетона контролируется методом испытания бетонных образцов.

Однородность прочности

Важнейшим техническим и экономическим требованием является однородность бетона. Для этого используются результаты испытаний бетонных образцов, прочность которых колеблется, отклоняясь от среднего значения в меньшую или большую сторону. На прочность бетона оказывает влияние качество цемента и заполнителей, тщательность приготовления, точность дозирования составляющих и прочие факторы. С целью увеличения однородности бетона нужно использовать цемент и заполнители гарантированного качества, повышать уровень технологической дисциплины и автоматизировать производство.

Какой класс бетона где используется

Для нормирования прочности бетона нужно использовать характеристику, которая будет гарантировать получение бетона нужной прочности с учетом незначительных колебаний. Такой характеристикой считается класс бетона. Класс является числовой характеристикой какого-либо свойства бетона, которая принимается с гарантированной обеспеченностью 0,95.

Бетон подразделяется на несколько классов.

• Бетон марки М 100 используется при подготовительных работах перед заливкой лент фундаментов или монолитных плит. То есть осуществляется бетонная подготовка. Этот класс бетона может применяться в дорожном строительстве как бетонная подушка и при установке бордюрного камня.
• Бетон марки М 150 используется при подготовительных работах перед установкой монолитных фундаментов. Он может применяться для изготовления полов, стяжек, при бетонировании дорожек и для фундаментов под небольшие сооружения.
• Бетон марки М 200 используется при изготовлении полов, фундаментов, бетонных стяжек и дорожек. Он подходит для устройства ленточных, плитных и свайно-ростверковых фундаментов, изготовления лестниц, площадок и дорожек.
• Бетон марки М 250 применяется для устройства монолитных фундаментов.
• Бетон марки М 300 используется для изготовления монолитных фундаментов, дорожек, лент заборов, подпорных стен, лестниц,  плит перекрытий. Этот бетон считается наиболее часто заказываемой маркой и является лидером продаж.
• Бетон марки М 350 применяется для изготовления перекрытий, колонн, монолитных стен, ригелей, балок,  чаш бассейнов и прочих ответственных конструкций. Он в основном используется при производстве ЖБИ. Из него делают аэродромные плиты, предназначенные для экстремальных нагрузок.
• Бетон марки М 400 используется для изготовления мостовых конструкций, банковских хранилищ, колонн, ригелей и прочих конструкций со специальными требованиями. В частном строительстве этот класс бетона практически не используется.
• Бетон марки М 450 применяется при изготовлении мостовых конструкций, специальных ЖБК, дамб и иных конструкций, имеющих спецтребования. Это редко используемая марка. Его использование регламентировано специальными требованиями, которые связаны с условиями эксплуатации конструкций в дальнейшем. В частном строительстве почти не применяется.
• Бетон марки М 500 применяется для изготовления мостовых конструкций, специальных ЖБК, банковских хранилищ, метро, дамб, плотин.

Выбор и приобретение конкретного вида и класса (марки) бетона определяется проектом. При отсутствии проекта можно использовать рекомендации строителей. Цифрами в марке бетона обозначается предел прочности на сжатие.

2.4. Определение марки и класса бетона

Основной качественной характеристикой бетона является его марка. Она определяется пределом прочности при сжатии стандартных образцов-кубов (приложение 6), размеры которых зависят от наибольшей крупности зерен заполнителя, изготовленных из бетонной смеси и выдержанных до испытания в течение 28 сут в нормальных условиях (ГОСТ 10180—90). Кроме того, марка бетона в конструкциях может быть определена без их разрушения механическими или физическими методами. Тяжелый бетон имеет следующие марки:М50, М100, М150, М200, М250, М300, М350, М400, М450, М500, М550, М600, М700, М800. Класс бетона находят по величине гарантированной прочности на сжатие с обеспеченностью 0,95. Между классом бетона и его средней прочностью существует следующая зависимость:

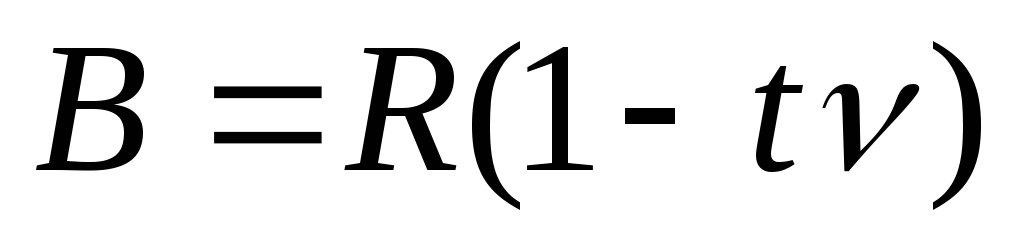

, (15)

где В – класс бетона по прочности; R – средняя прочность бетона, МПа, t – коэффициент, характеризующий принятую при проектировании обеспеченность класса бетона; ν – коэффициент вариации прочности бетона.

Соотношения между классами бетона по прочности на сжатие и марками приведены в прил. 6.

Предел прочности при сжатии бетона по результатам испытания образцов-кубов. Образцы изготовляют в разборных чугунных или стальных формах со строганой или шлифованной внутренней поверхностью. Формы должны быть достаточно жесткими, не деформирующимися во время формования образцов, с соединениями элементов, исключающими потерю цементного молока при формовании. Размер собранных форм необходимо строго выдерживать, не допуская отклонений по длине ребер внутри куба более 1 %. Углы между гранями прямоугольных форм должны быть прямыми.

Перед укладкой бетонной смеси формы очищают от остатков бетона, а внутреннюю поверхность смазывают отработанным минеральным маслом или смазкой, например ОЭ-2, препятствующей сцеплению затвердевшего бетона с поверхностью форм. Укладка бетонной смеси в формы должна быть закончена не позднее чем через 15 мин после приготовления смеси.

Методы укладки и уплотнения бетонной смеси в фор­мах зависят от ее подвижности. Особо подвижную бетонную смесь с осадкой конуса более 12 см укладывают и формы в два слоя равной толщины и каждый слой уплотняют штыкованием металлическим стержнем диа­метром 16 мм по спирали от краев к центру образцов.

При штыковании нижнего слоя стержень должен достигать дна формы, при штыковании второго слоя стержень должен проникать на глубину 2–3 см в лежащим слой. Число штыкований каждого слоя бетонной принимают из расчета 10 погружений стержня на каждые 100 см² поверхности. По окончании штыкования верхнего слоя избыток бетона срезают металлической линейкой вровень с краями формы, а поверхность образца заглаживают.

Для пластичных и жестких бетонных смесей, уплотняемых при формовании изделий вибрированием, образцы изготовляют также с применением вибрирования. Бетонную смесь укладывают в форму с некоторым избытком, после чего форму устанавливают на стандартную лабораторную виброплощадку и закрепляют зажимами. Затем включают виброплощадку и секундомером фиксируют время вибрирования. Вибрирование должно продолжаться до прекращения оседании бетонной смеси, выравнивания ее поверхности и появления на ней цементного молока, но не менее времени, которое соответствует показателю жесткости, увеличенному на 30 с.

После уплотнения образцы в формах, покрытых влажной тканью, хранят в помещении при температуре 20±2 °С в течение 1 сут, затем их вынимают из форм, маркируют и до момента испытания помещают в камеру нормального твердения при температуре 20±2 °С с относительной влажностью не менее 95%. Образцы в камере укладывают на стеллажи в один ряд по высоте с промежутками между ними, обеспечивающими омывание каждого образца воздухом. Увлажнять их непосредственным орошением водой не следует. В том случае, если железобетонные изделия изготовляют с применением тепловой обработки, все образцы в формах подвергают одновременному обогреву в тех же условиях, что и изделия, после чего их освобождают из форм и хранят в нормальных условиях до момента испытания.

Предел прочности при сжатии образцов определяют следующим образом. Образцы извлекают из камеры влажного хранения, осматривают и обнаруженные на опорных гранях дефекты в виде наплывов удаляют шильником или шлифовальным кругом, а мелкие раковины заполняют густым цементным тестом. Затем определяют рабочее положение образца при испытании и отмечают краской или мелом грани, которые будут прилегать к опорам. Опорные грани выбирают так, чтобы сжимающая сила при испытании образца была направлена параллельно слоям укладки бетонной смеси в форму. Образцы-кубы измеряют металлической линейкой с точностью до 1 мм, а затем взвешивают на технических весах. Рабочую площадь сечения образца в квадратных сантиметрах определяют как среднее арифметическое обеих опорных граней.

Во время испытания образец устанавливают одной из граней на нижнюю опорную плиту пресса центрально по оси последнего. Затем включают электродвигатель гидравлического привода пресса. Нагружение образцов производят непрерывно со скоростью, обеспечивающей повышение расчетного напряжения в образце до его полного разрушения в пределах (0,6±0,4) МПа/с. При этом время нагружения одного образца должна быть не менее 30 с.

Предел прочности при сжатии бетона R_б, Па (кгс/см²), определяют как отношение разрушающей силы Р, Н (кгс), к первоначальной площади поперечного сечения образца S, м² (см²), и вычисляют по формуле

.

(16)

Предел прочности при сжатии бетона в серии образцов определяют как среднее арифметическое значение в серии:

из двух образцов – по двум образцам;

из трех образцов – по двум наибольшим по прочности образцам;

из четырех образцов – по трем наибольшим по прочности образцам;

из шести образцов – по четырем наибольшим по прочности образцам.

Марку бетона определяют как предел прочности при сжатии бетонного образца-куба с длиной ребра 150 мм. При других значениях длины ребра куба, предел прочности пересчитывают, пользуясь соответственно следующими коэффициентами (прил. 7). Полученные результаты заносят в журнал (прил. 8).

Прочность бетона в партии (МПа) вычисляют по формуле

, (17)

где R_i– единичное значение прочности бетона, МПа; n – общее число единичных значений прочности бетона в партии.

Однородность бетона по прочности характеризуется среднеквадратичным отклонением S_m и коэффициентом вариации V_m для всех видов нормируемой прочности.

При количестве образцов n > 6 среднеквадратичным отклонением S_m находят по формуле

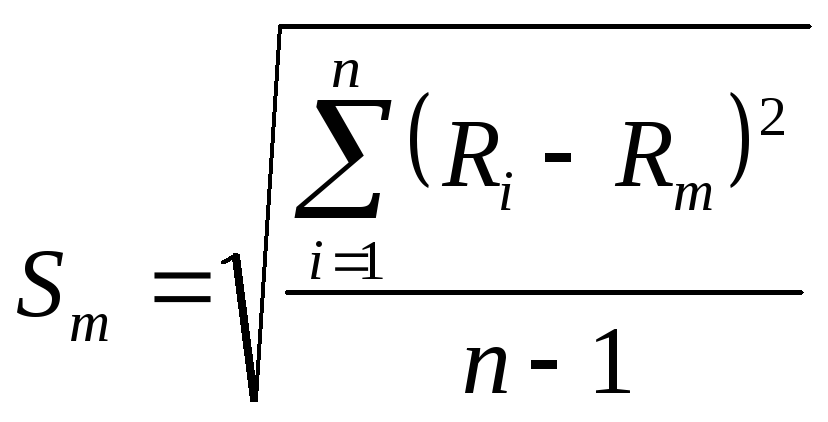

; (18)

при n = от 2 до 6 – по формуле

, (19)

где W_m– размах единичных значений прочности бетона в контролируемой партии (МПа), определяемой как разность между максимальным и минимальным единичными значениями прочности; α – коэффициент, зависящий от n и принимаемой по табл.

Таблица

Число единичных значений	n	2	3	4	5	6
Значение коэффициента	α	1.13	1.69	2.06	2.33	2.5

Коэффициент вариации прочности бетона в партии в процентах вычисляют по формуле:

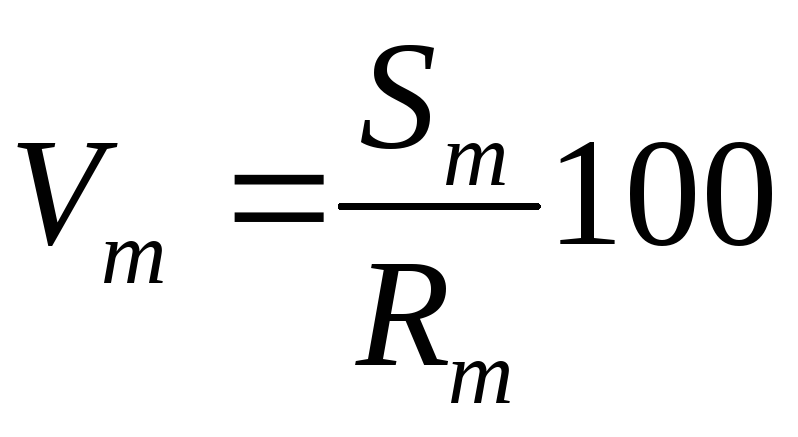

. (20)

С целью получения характеристики прочности бетона любого возраста можно воспользоваться приближенной эмпирической формулой

, (21)

где R_n – прочность бетона в возрасте n суток, МПа; R₂₈ – прочность бетона в возрасте 28 суток, МПа; n – число суток твердения бетона.

Данная формула применима для ориентировочного расчета прочности бетона на портландцементах средних марок в возрасте более 3 суток.

Рекомендуемая литература

1. Воробьев В. А. Строительные материалы : учеб. для инж.-строит. вузов / В. А. Воробьев. – Изд. 5-е, перераб. – М. : Высш. шк., 1973. – 376 с.

2. Попов Л. Н. Оценка качества строительных материалов : учеб. пособие / Л. Н. Попов, М. Б. Каддо, О. В Кульков. – 2-е изд., перераб. и доп. – М. : Высш. шк., 2004. – 287 с.

3. Горчаков Г. И. Строительные материалы / Г. И. Горчаков, Ю. М. Баженов. – М. : Стройиздат, 1986. – 688 с.

4. Комар А. Г. Строительные материалы / А. Г. Комар. – М. : Стройиздат, 1983. – 488 с.

5. Общий курс строительных материалов / под ред. А. И. Рыбьева. – М. : Высш. шк., 1987. – 504 с.

Марки бетона, таблица пропорций, характеристики

Что такое бетон и его первостепенные показатели

Бетон — это смесь цемента с водой, песком и щебнем. Эта смесь твердеет после укладки. Помимо песка при приготовлении бетонной смеси используют гравий, гранит и известняк.

Первостепенные показатели бетона – марка и класс – одни из основополагающих характеристик при выборе строительного раствора. Применение различных марок варьируется в зависимости от ряда зашифрованных значений в буквенно-цифровом формате. Готовая смесь обычно заказывается по марке – здесь заложена главная характеристика – прочность будущего монолита.

1. В проектной документации марка указывается заглавной буквой М и показателем предельной прочности бетона в кгс/см2. Существуют марки бетона от М50 до М1000, но применение чаще всего ограничивается М100-М450.

2. Класс бетона, буква В (В 3,5 – В 60). Подразумевает гарантированное значение прочности, то есть нагрузка в мегапаскалях, которую монолит обязан выдержать в 95 % случаев. В эксплуатации чаще всего встречаются классы В 7,5 – 35.

3. Показатели морозостойкости, водонепроницаемости, подвижности, жесткости уступают вышеуказанным, но также имеют важное значение в ряде конкретных случаев.

Разновидности бетона

При строительстве зданий и сооружений могут использоваться следующие марки этого материала:

• суперлегкие;
• легкие;
• тяжелые;
• очень тяжелые.

По типу наполнителя (щебня) бетон можно расделить на 3 вида:

• бетон на гравии;
• граните;
• известняке.

Марка бетона

Этот показатель определяется в лабораториях опытным путем. Для того чтобы узнать, какую марку имеет бетон, отливают куб со сторонами 15 см и сдавливают под прессом с измерителем давления.

Марка бетона обозначается буквой М и цифрой, показывающей, какое давление в кгс на см² может выдерживать материал. Так, к примеру, бетон М200 способен сохранять целостность под нагрузкой в 200 кгс/см².

Характеристики марок бетона будут представлены в таблице ниже.

Класс бетона

Марка бетона по прочности связана напрямую с классом этого материала. Однако последний при этом является значением более точным и конкретным. Ведь на качество готового бетона, помимо наполнителя и марки цемента, может влиять множество других факторов. К примеру, разновидность и чистота наполнителя, затворителя и связующего, а также способы заливки, условия затвердевания и т. д.

При определении класса бетона учитывается его марка, а также поправочные коэффициенты. Рассчитывается он по формуле:

B = R*(0,0980655*(1 – 1,64*V)),

где R – средняя прочность материала (марка),

V – коэффициент вариации.

Мы выяснили, что существует такое понятие, как марки бетона. И их характеристики (таблица соответствия наглядно это покажет), и сфера использования в большинстве случае с классами совпадает. Однако обозначается последний показатель не в кгс/см², а в паскалях. Параметр 0,0980655 в указанной выше формуле – это как раз переходный коэффициент от одной единицы измерения к другой.

Итак, определенная марка бетона по прочности обычно соответствует конкретному ее классу. Однако иногда показатели средней и фактической прочности этого материала различаются довольно-таки значительно. В этом случае марка и класс могут не совпасть. К примеру, бетон марки М200 из-за не слишком высокого качества наполнителя или цемента может обозначаться как В10, а не В15. Цифра в классе материала показывает его способность выдерживать определенные нагрузки в МПа. Так, бетон В25 без вреда для себя переносит давление в 25 МПа.

Соответствие марки и класса

При проведении разного рода строительных работ зачастую нужно знать, какими свойствами отличается тот или иной вид раствора. Рассмотрим, какие имеют качества конкретные марки бетона. И их характеристики (таблица, представленная ниже, наверняка будет полезна многим строителям), и сфера применения, как уже упоминалось, в большинстве случаев соответствуют свойствам определенного класса.

Класс	Марка	Прочность (кгс/см²)	Применение
В5	М75	65	В качестве штукатурки
В7.5	М100	98	Монтаж бордюрного камня
В12.5	М150	131
В15	М200	196	Стяжки, дорожки
В22.5	М300	294	Фундаменты
В25	М350	327	Монолитные стены, ЖБИ
В30	М400	393	Мосты, банковские хранилища, взлетно-посадочные полосы, гидроэлектростанции

Таким образом, мы с вами в общих чертах рассмотрели, что представляют собой марки бетона и их характеристики. Таблица показывает, что сфера применения этого материала зависит в основном именно от его прочности. Далее, давайте поподробнее разберемся с тем, как конкретно используется каждый класс.

Бетон М100 и М150

Материал марки М100 не обладает высокой прочностью. Эта марка обычно используется для оштукатуривания стен, проведения подготовительных работ при заливке дорожного полотна. Для возведения фундамента М100 подходит в качестве подбетонки – ровной площадки, на которую устанавливают арматурный каркас.

Также возможно применение бетона этой марки при монтаже бордюрного камня, не подвергающегося особым нагрузкам, заливке тротуарных дорожек малой проходимости, т.е все то, что не требует высоких прочностных нагрузок.

Бетон марки М150 примерно такой же по прочностным характеристикам, как М100. Материал довольно прочный для возведения конструкций, не подвергающихся высоким нагрузкам, но недостаточно надежный для заливки «серьезных» объектов.

Марка М200

Из бетона класса В15 (М200) обычно изготавливают бетонные полы и стяжки. Также эта марка неплохо подходит для заливки небольших лестниц, дорожек, площадок. Иногда владельцы загородных участков возводят с помощью такого раствора даже фундаменты под дома со стенами из легких материалов. Однако использоваться марка бетона М200 с этой целью может только на устойчивых почвах. При этом грунтовые воды должны залегать достаточно глубоко.

Бетон М300

Марка М300 – популярный вид бетона у владельцев загородных участков.

Раствор этого состава – отличный ответ на вопрос о том, какой марки бетон для фундамента подходит лучше всего. Также из материала этого класса часто отливают подпорные стенки, лестницы и заборы. Неплохо этот вариант подходит и для строительства монолитных стен малоэтажных зданий жилого и хозяйственного назначения.

Бетон М350

Заливка фундамента и монолитных стен – это то, для чего в основном используется данная марка бетона (и класс бетона). Таблица показывает, что материал такой прочности применяется также для изготовления ЖБИ-изделий. Это могут быть балки, плиты перекрытия и т. д. Помимо этого, бетон М300 часто используют для заливки стяжек и пола. Иногда из него изготавливают и самодельные монолитные перекрытия в опалубке.

Бетон М400

Это очень прочный вид материала, используемый в основном при возведении зданий и сооружений особого назначения — стойки и полотна мостов, банковские сейфы, плотины ГЭС, заливка взлетно-посадочных полос аэродромов.

Морозостойкость бетона

Морозостойкость бетона указывается литерой F (25 – 1000), означает количество циклов заморозки и разморозки, во время которых смесь не дает деформации. Исключительно важен этот показатель для фундаментов в сильно влажных почвах, мостовых конструкций, где происходит постоянный контакт с влагой, особенно осенью и весной в период перепадов температур.

Различные производители дополнительно вводят в состав противоморозные добавки для повышения резистентности материала к перепадам температур. Обычно подобная добавка – это гидрофобный (напрягающий) цемент. Важно: злоупотребление подобными средствами повлечет за собой убыток прочности бетона. Для нашей климатической зоны подходит использование бетона с морозостойкостью F 100-200.

Водонепроницаемость

Водонепроницаемость – характеристика бетонной смеси по прочности связи внутри материала. Важность заключается в том, что вода, проникая в микротрещины, при замерзании разрушает его изнутри.

Водонепроницаемость обозначается знаком W от 2 до 20 – это числовой показатель сопротивляемости проникновению влаги в толщу под действием давления. Для достижения необходимых характеристик гидросопротивления используется все тот же гидрофобный цемент либо другие уплотняющие и гидрофобные добавки.

Стоит отметить, что при этом цена получится значительно выше, зато появится ряд положительных качеств:

• возможность сэкономить на гидроизоляции оснований в местности с близким залеганием грунтовых вод;
• продление срока службы ввиду повышения морозостойкости, применительно к незащищенным конструкциям, таким как заборы, отмостки, бетонные дорожки.

Пропорции цемента, песка и щебня для получения бетона определенной марки

Для расчета соотношения составляющих бетона, объем цемента принимается за 1 часть. Объем других составляющих определяется согласно с информацией в таблице ниже.

Таким образом, пропорция на 1м3 для марки М200 с применением цемента М400 весом 280 кг, песка 740 кг и щебня 1250 кг примет такой вид: 1: 2,8: 4,8. Обязательным условием для получения хорошего цемента является содержание воды 20% от общего объема (180 л).

Таблица пропорций для получения бетона определенной марки

Марка бетона	Марка цемента	Соотношение частей по массе, кг			Объемное соотношение, л
		Цемент	Песок	Щебень	Цемент	Песок	Щебень
М200	М 400	1	2,8	4,8	10	25	42
	М 500	1	3,5	5,6	10	32	49
М300	М 400	1	1,9	3,7	10	17	32
	М 500	1	2,4	4,3	10	22	37
М400	М 400	1	1,2	2,7	10	11	24
	М 500	1	1,6	3,2	10	14	28
М500	М 400	1	1,1	2,5	10	10	22
	М 500	1	1,4	2,9	10	12	25

Бетон: вопросы и ответы (ВИДЕО)

ГОСТ 26633-91 Бетоны тяжелые и мелкозернистые. Технические условия

На главную | База 1 | База 2 | База 3

Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа

Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК «Трансстрой»СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД

Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом

Упорядочить по номеру документаУпорядочить по дате введения
