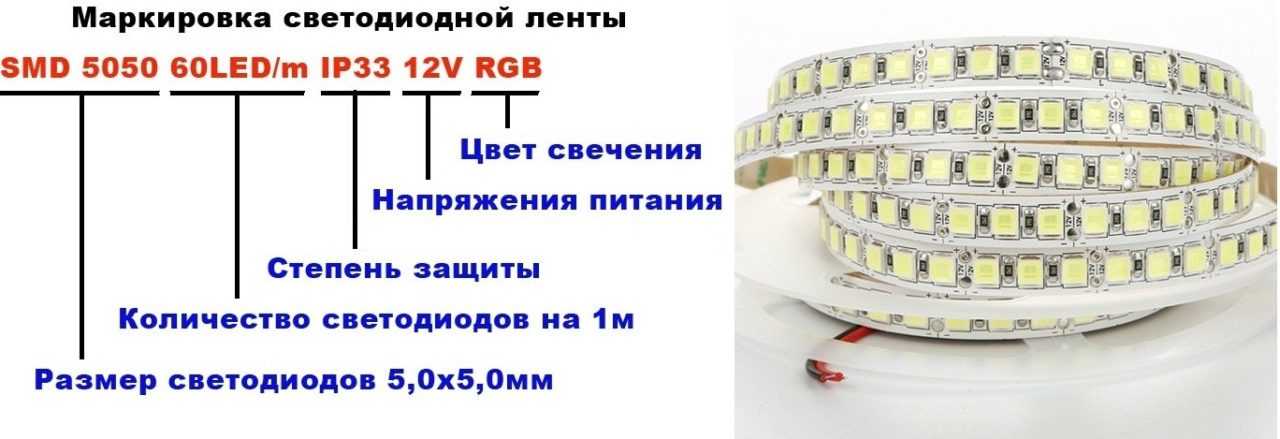

Маркировка светодиодной ленты расшифровка: The Ultimate Guide to LED Strips
Устранение неполадок со светодиодной лентой | Waveform Lighting
Светодиодные ленты бывают самых разных размеров, плотности и качества цвета, но их всех объединяет то, что в какой-то момент вы можете столкнуться с трудностями при их работе. За многие годы работы со светодиодными лентами мы собрали некоторые из наиболее распространенных причин проблем со светодиодными лентами и способы их решения.ОСТОРОЖНО : Низковольтная электроника постоянного тока обычно считается безопасной и представляет относительно низкую опасность поражения электрическим током. Однако, когда это возможно, мы настоятельно рекомендуем отключать питание или отсоединять блок питания перед тестированием или настройкой любых светодиодных лент или аксессуаров.
Обратите внимание, что в некоторых шагах по устранению неполадок, которые мы предлагаем ниже, вам потребуется подключить и включить источник питания для завершения теста. Будьте осторожны и обратитесь за советом к квалифицированному специалисту, если вы не знаете, как безопасно выполнять эти тесты.
Для устранения неполадок выполните следующие действия:
1) Убедитесь, что напряжение и ток вашего источника питания совместимы с вашей светодиодной лентой.
Если, например, ваш источник питания 12 В постоянного тока, он не будет работать со светодиодной лентой 24 В. Проверьте заднюю часть блока питания, на которой будет указано выходное напряжение. Затем проверьте саму светодиодную ленту, у которой в точках подключения светодиодной ленты будет указано входное напряжение.
2) Убедитесь, что ваш блок питания работает правильно.
Быстрый тест с использованием мультиметра для проверки напряжения на двух выходных проводах или напряжения между внутренним контактом вилки постоянного тока и внешним цилиндром должен показать разницу напряжений. Если он показывает напряжение меньше, чем его номинальное напряжение, у вас может быть неисправный блок питания.
Обратите внимание, что для этого теста источник питания должен быть включен.
3) Проверьте и изолируйте другие принадлежности на той же цепи.
Удалите все дополнительные диммеры и контроллеры из схемы и определите, сможете ли вы заставить светодиодную ленту светиться без дополнительных аксессуаров. Если светодиодная лента работает, это означает, что у вас проблема с диммером или контроллером, или с соединением, ведущим к этим аксессуарам или от них.
Обратите внимание, что для этого теста источник питания должен быть включен.
Это само собой разумеется, но никогда не подключайте светодиодную ленту низкого напряжения постоянного тока (например, 12 В/24 В) непосредственно к сетевой розетке (например, 120 В/240 В)!
4) Проверьте наличие видимых ослабленных соединений
Убедитесь, что все разъемы и провода на месте и не выпали. Попробуйте затянуть винты на адаптерах постоянного тока и повторно вставить светодиодные ленты в разъемы без пайки, которые являются распространенными точками отказа контактов.
Если у вас есть мультиметр, проверьте каждую точку цепи на разность напряжений между положительным и отрицательным (заземлением) проводами/клеммами. Начните с выхода постоянного тока блока питания и пройдите к светодиодной ленте. Если положительные и отрицательные медные контактные площадки светодиодной ленты не имеют перепада напряжения, питание не подается на светодиодную ленту из-за неисправности еще до того, как питание достигнет секции светодиодной ленты.
5) Проверьте наличие видимых признаков короткого замыкания
Особенно, если вы припаиваете свои собственные провода вместо беспаечных принадлежностей, возможно, вы непреднамеренно создали короткое замыкание, позволив положительному и отрицательному проводам соприкоснуться.
Выполните быструю визуальную проверку всех соединений светодиодной ленты и убедитесь, что эти провода достаточно разделены.
Короткие замыкания этого типа особенно вероятны при работе с многоканальными лентами, такими как 5-цветные светодиодные ленты, имеющие 6 точек подключения.
6) Проверка на наличие невидимых признаков короткого замыкания
Если после визуальной проверки вы не обнаружили никаких видимых коротких замыканий, вы можете затем проверить наличие невидимых коротких замыканий. Самый быстрый способ проверить это — снова использовать мультиметр.
Подсоедините контакты мультиметра к положительным (+) и отрицательным (-) медным контактам светодиодной ленты и проверьте значение сопротивления. Если короткого замыкания нет, мультиметр должен показывать бесконечное сопротивление. Если он показывает какое-либо значение сопротивления, это указывает на короткое замыкание.
При наличии признаков короткого замыкания отсоедините все аксессуары и провода и проверьте, сохраняется ли короткое замыкание на светодиодной ленте. Если это так, это указывает на проблему со светодиодной лентой.
Одним из распространенных мест короткого замыкания является линия разреза светодиодной ленты, где использовались ножницы.
Светодиодные ленты обычно состоят из двух медных слоев, разделенных тонким слоем изоляции. В некоторых случаях, если ножницы не делают ровный разрез, изолирующий слой может выйти из строя в месте разреза, что приведет к короткому замыканию.
Если вы обнаружили короткое замыкание на сегменте светодиодной ленты, но не можете найти никаких видимых признаков короткого замыкания, попробуйте отрезать последние 1-2 дюйма светодиодной ленты на обоих концах, чтобы удалить потенциально поврежденный участок. отрезок. Мы рекомендуем использовать острые ножницы, чтобы обеспечить чистый срез, так как затупленные, тупые ножницы с большей вероятностью «раздавят» медный и изоляционный слои, создав короткое замыкание.
Ваша светодиодная лента работает нормально, но имеет заметно меньшую яркость на одном конце? Это часто наблюдаемая проблема со светодиодными лентами более низкого качества, и ее основной причиной является падение напряжения. Падение напряжения в основном вызвано чрезмерным электрическим током для данной схемы, чрезмерным сопротивлением в цепи или их комбинацией.
Проверьте свою схему
Большинство светодиодных лент имеют рекомендуемую максимальную длину пробега, основанную на потребляемой мощности на фут и конструкции внутренней схемы. Поскольку каждая секция светодиодной ленты должна пропускать ток для всех «нисходящих» сегментов светодиодной ленты, подключение слишком длинной светодиодной ленты приведет к превышению номинальной мощности секций светодиодной ленты, подключенных ближе всего к источнику питания.
Самым непосредственным последствием перегрузки светодиодной ленты слишком большой мощностью является падение напряжения, при котором напряжение, подаваемое на каждую секцию светодиодной ленты, постепенно уменьшается по мере удаления от источника питания. Причина снижения напряжения связана с внутренним сопротивлением медных дорожек печатной платы.
Не забывайте, что провода, соединяющие светодиодные ленты или между ними, также имеют внутреннее сопротивление, и использование проводов недостаточной толщины также может привести к чрезмерному падению напряжения.
Возможно, вы сможете перестроить свою схему, сконфигурировав ее «параллельно», а не «последовательно».
Проверка электрического сопротивления
Чрезмерное электрическое сопротивление может быть вызвано плохим электрическим контактом и коррозией меди. Проверьте проводку светодиодной ленты и убедитесь, что все контакты чистые и достаточные.
В экстремальных случаях места плохого контакта могут нагреваться, что может привести к пожару, поэтому определение и устранение таких ситуаций может быть важной мерой безопасности.
Диагностика падения напряжения
Самый точный способ определить, вызывает ли падение напряжения проблемы с вашей светодиодной лентой, — это просто измерить напряжение между медными контактными площадками в различных точках вдоль светодиодной ленты. Если напряжение постепенно снижается по мере удаления от источника питания, это признак падения напряжения.
Почти все светодиодные ленты имеют некоторое падение напряжения, и станет ли это серьезной проблемой или нет, в первую очередь зависит от степени падения напряжения. Например, 12-вольтовая светодиодная лента может упасть до 11,5 В на самом дальнем конце от источника питания, но обычно это недостаточно значительное падение напряжения, чтобы вызывать какие-либо опасения. Если, с другой стороны, напряжение падает ниже 10 В, это признак значительного падения напряжения, которое, скорее всего, приводит к очень заметному падению яркости.
Если ваши светодиодные ленты теряют яркость по всей полосе, это может быть вызвано двумя причинами:1) Входное напряжение светодиодной ленты упало ниже расчетного напряжения
Чтобы определить, какая из этих двух проблем виновата , сначала определите входное напряжение в точке подключения светодиодной ленты к источнику питания (т.е. первая пара медных контактных площадок).
Если входное напряжение здесь ниже ожидаемого напряжения (например, 10 В для 12-вольтовой светодиодной ленты), вы, вероятно, столкнулись с проблемой с блоком питания или ослабленным/окисленным соединением между светодиодной лентой и блоком питания.
Хорошей новостью является то, что ваша светодиодная лента, скорее всего, в порядке, и проблема может быть решена простым исправлением проводки или заменой блока питания.
2) Сами светодиоды теряют яркость
Если при первом тесте вы определили, что на светодиодные ленты подается полное расчетное входное напряжение (например, 12 В для 12-вольтовой системы), но вы все еще видите падение яркости, у вас может быть серьезная проблема со светодиодной лентой. Светодиоды
, как правило, рассчитаны на срок службы более 36 000 часов, но некоторые продукты более низкого качества будут экономить на проектировании и производстве, что приведет к преждевременному выходу из строя. В таких ситуациях единственным выходом может быть полная замена светодиодной ленты.
Если части вашей светодиодной ленты падают с установленной поверхности, возможно, вы использовали светодиодную ленту с недостаточной двухсторонней лентой. Вы можете рассмотреть возможность повторного нанесения нового слоя двусторонней ленты или использования монтажных кронштейнов и винтов для более надежного метода крепления.
Мы рекомендуем «приклеивать» светодиодные ленты более высокого качества, которые, скорее всего, требуют двухсторонней ленты с более высокой адгезией, например 3M VHB.
Это означает, что из-за производственного дефекта или какого-либо механического повреждения во время транспортировки или установки один из светодиодов или компонентов одной секции отсоединился, что привело к полному электрическому отсоединению только этой секции светодиодов.
Если вы знакомы с тем, как паять, вы можете попробовать повторно нагреть паяные соединения для каждого из светодиодов и компонентов вдоль этого мертвого участка. Если нет, лучше всего обратиться к поставщику за заменой (если он предоставляет гарантию) или просто удалить неисправную секцию, разрезав по линиям разреза и соединив два сегмента вместе с помощью соединительных зажимов.
Немедленно свяжитесь с нами, если у вас возникли проблемы со светодиодной лентой, которую вы приобрели у нас. Даже если у вас возникли проблемы со светодиодной лентой, которую вы приобрели в другом месте, мы будем более чем рады помочь и обсудить варианты замены.
