Механизмы: фурнитура для раздвижных столов трансформеров, недорого

Идея создания нашей компании была продиктована нам ситуацией на мебельном рынке в те не такие далекие 90 годы, когда понятия комплексного обслуживания кустарных мебельщиков, умеющих работать руками и головой, практически не было.

В первые же месяцы нашей работы мы поняли, что находимся на верном пути. При общении с людьми, которых мы обслуживали в то время, звучали вполне разумные предложения по усовершенствованию получаемых услуг и расширению ассортимента сопутствующих товаров. Таким образом началось наше бурное развитие.

В 2005 году для нас стал очевидным факт, что постепенно у наших клиентов появляется потребность и возможность покупать товары OnLine. В связи с этим, было принято решение создать интернет магазин для современных мебельщиков и розничных клиентов.

В нашем новом сервисе мы предоставили быструю возможность разобраться в огромном количестве товаров, необходимых для изготовления индивидуальной мебели.

Интернет магазин Торговой Марки ДЕКС постепенно набирал популярность не только в своем регионе, но и по всей территории Украины. С нами начали сотрудничать многие мебельщики из разных регионов, где обслуживание не то, что онлайн, а даже офлайн, до сих пор на очень низком уровне. Постепенно у нас стали появляться клиенты из городов миллионников, в которых с каждым годом становилось все труднее и труднее перемещаться из точки А в точку Б.

И так, из года в год, работая над улучшением нашего сервиса, к 2010 году мы вышли в лидеры по обслуживанию клиентов онлайн в такой узкоспециализированной нише, как мебельная фурнитура.

В этом же году было принято решение о выставлении фотографий товаров собственного производства: шкафов, прихожих, диванов для онлайн продажи. Это решение также было успешным и привело нас к расширению ассортимента мебели и договоренности с другими производителями о реализации их товаров на нашей площадке. Сегодня мы очень тщательно относимся к выбору наших партнеров-поставщиков и постоянно работаем над повышением уровня сервиса для наших клиентов.

Это не просто слова, которые украшают этот текст. Каждый сотрудник, которого мы принимаем на работу, придерживается ключевой ценности компании — Мы Выполняем То, Что Пообещали Клиенту С Первого Раза И Точно Вовремя. Это же требование относится и к нашим поставщикам.

Все отзывы, которые есть в разделе «Отзывы», действительно написаны нашими клиентами, а не притянуты за «уши». Мы всегда приветствуем конструктивную критику и будем Вам за нее благодарны. Надеемся, что сотрудничество с нами будет для Вас полезным, и от этого жизнь станет ярче

механизмы, материалы, стили. Салоны ТРИО-Интерьер в Москве.


     Если вы решили купить раздвижной стол, чтобы принимать гостей красиво и при этом сэкономить место в квартире или загородном доме, у вас есть возможность выбора.


     Как его сделать правильно и по каким критериям оценивать столы – об этом расскажут наши дизайнеры и технические специалисты.

Виды раздвижных столов

     Начнем с практической функции раздвижных столов, ведь в первую очередь важна их способность менять размер. Итак, принцип тот же – маленький стол превращается в большой. В собранном виде он великолепно экономит место на кухне, гостиной или в столовой, в разложенном дает возможность усадить с комфортом до 10-14 человек. Если вы экономите место или у вас не так часто бывают гости, раздвижной стол, — то, что нужно.


     Как правило, обеденные столы стандартной высоты увеличиваются за счет выдвигающихся «лепестков», которые хранятся под столешницей или в ней – они легко выезжают из-под нее и благодаря плотной стыковке обеспечивают увеличение стола на запланированную длину. При этом стол может менять свою форму – например, с квадратной на овальную как Titan III 1136 (Draenert).


https://www.trio.ru/upload/iblock/387/38734b74ddbded27a8648968c6f6eed0.jpg» title=»Titan III 1136″>


     Зачастую дополнительные элементы (вытяжные вкладки), увеличивающие поверхность стола, хранятся в самой столешнице, как в модели 8810 (Rolf-Benz). Огромный плюс — максимум свободного пространства для ног.


https://www.trio.ru/upload/iblock/627/7d6923a54bb39da22316aea19bc2c9cf.jpg» title=»8810″>


     Иногда поверхность стола увеличивается за счет подъемной части – из вертикального положения она переводится в горизонтальное и закрепляется как в модели DAYTONA (Cattelan).




10 важных особенностей современных раздвижных столов

     Если вспомнить советские образцы, то в противовес их функциональности можно было поставить вес стола, сложную транспортировку по квартире, не очень удобные и ненадежные механизмы раскладывания, неэкологичные и недолговечные материалы. Что же отличает современные дизайнерские столы?

Эстетика

     Они действительно красивые и будут служить украшением интерьера, куда бы их ни поставили – на кухню, в столовую, гостиную, спальню и т.д.

Интуитивно понятный механизм раскладывания.

     Вам не придется долго изучать инструкцию, чтобы понять, как обращаться со столом.

https://www.youtube.com/embed/R9dGaBdJX1c» frameborder=»0″ allowfullscreen>
Легкость в использовании

     Даже сложные механизмы не требуют большой физической силы. С любым, даже очень тяжелым столом, справится и хрупкая женщина, и в этом большой плюс.

Значительное увеличение в размере

     В некоторых моделях стол может увеличиться до 4 метров. По ссылке — большие обеденные столы.



У нас вы можете подобрать обеденный стол любого дизайна и стиля из 600 наименований!
Выбрать стол


Регулируемая основа

     Также частая опция в современных моделях. Вы можете выставить нужную высоту стола и поменять ее при необходимости.

Высокая степень комфорта

     Эргономика современных столов продумана до мелочей, поэтому сидеть за ними удобно. Что немаловажно – какой бы механизм раскладывания не предложил производитель, всегда будет достаточно места для ног.

Разнообразие материалов

     Современные производители используют даже сложные и, казалось бы, нетипичные для столов материалы – камень, стекло, керамику и т.д.




Разнообразие цветовых решений

     Ваша столешница может быть любого цвета и идеально вписываться в интерьер.

Легкость перемещения

     Некоторые из современных раскладывающихся столов оснащены колесиками, поэтому легко перемещаются в пространстве.


Срок эксплуатации до 15-20 лет

     Обеспечивается современными материалами и технологиями.


Важно! Среди наиболее востребованных моделей – раздвижные столы со стеклянной столешницей. Вопреки нашим представлениям о хрупкости стекла и необходимости крайне осторожно обращаться с этим материалом, такой стол выдерживает значительные нагрузки и долго остается в великолепном состоянии. Однако имейте в виду, что на ощупь стекло будет холодным. Обратите внимание на Ray plus (Fiam, Италия).




Раскладывающиеся столы в интерьере

     Благодаря новомодным техническим решениям у потребителя есть превосходный выбор. Вы выбираете не только механизм раскладывая и финальную длину стола, но также материал и цвет. Стоит отметить, что раздвижные столы нового поколения отлично смотрятся и в классических, и в современных интерьерах. Востребовано сочетание различных материалов столешницы – камня и керамики, дерева и стекла, и т.д.


Совет: Чтобы точнее определиться с выбором, задайте себе вопрос – какие тактильные ощущения вам хотелось бы получать, ведь обедая за этим столом, вы все время будете дотрагиваться до столешницы. Сложность ухода за материалом также важна — раскладной стол такого качества будет служить вам на протяжении десятилетий.


     Исключительный пример – столы Drаenert. Этот производитель из Германии специализируется на современных столах с каменной столешницей, оснащенных механизмом раскладывания. Основа – полированная высококачественная сталь, камень – натуральный мрамор с различной обработкой поверхности. Вес такой мебели – около 300 килограмм. Такие мраморные столы великолепно подчеркивают статус интерьера, создают ощущение спокойствия и надежности, легко перемещаются в пространстве квартиры или дома благодаря выдвижным колесикам. Механизм их раскладывания очень прост и не требует серьезных физических усилий.

https://www.youtube.com/embed/y8rciice9lU» frameborder=»0″ allowfullscreen>

Консультанты салонов ТРИО знают все про столы для ваших гостиных. Приезжайте к нам, трогайте, раздвигайте и выбирайте!

Виды раскладных столов и основные правила их выбора

Механизмов раскладки стола множество. По принципу действия их можно классифицировать на две базовые группы:
1. Ручные системы. Для увеличения стола нужно выполнить вручную несколько манипуляций:

  • отодвинуть столешницу;
  • вынуть (взять с места хранения) дополнительную вставку;
  • расположить в предусмотренном для нее месте;
  • зафиксировать.

Складывание стола выполняется в обратном порядке.
Ручным механизмом может снабжаться и столешница без вставки. Она представляет собой конструкцию из двух модулей, соединенных рояльными, карточными или секретерными петлями и положенных друг на друга. При необходимости увеличить размеры крышки ее поворачивают и распахивают.

Ручными механизмами оснащены практически все раскладные столы экономкласса.

Рисунок 2 — Раскладывание стола с ручным механизмом без вставки Рисунок 1 — Раскладывание стола с ручным механизмом и вставкой

2. Полуавтоматические системы. Чтобы раскрыть или сложить столешницу, достаточно потянуть за специальную ручку или нажать на деталь в определенном месте конструкции, — механизм выполнит работу самостоятельно. Такой мебелью удобнее пользоваться, но она значительно дороже. Обычно узлами автоматики снабжены лишь итальянские столы премиум-класса или люксовая мебель, выполняемая на заказ в дизайнерских мастерских.

Разновидности ручных и полуавтоматических систем увеличения столешниц

Теперь рассмотрим максимально популярные и практичные разновидности раскладки, которые могут использоваться и для ручных, и для полуавтоматических механизмов.

Центральная вставка. Дополнительный модуль (или несколько) вставляется в центр столешницы, половины которой раздвигаются в противоположные стороны. Для компактного хранения вставки предусмотрена ниша, где деталь находится, когда стол сложен. Преимущества конструкции — сравнительная дешевизна, простота использования. Стол с центральной вставкой удобен для размещения в центре комнаты или у стены.

Вставка-бабочка — вариация центральной. Жестко зафиксированная к столу дополнительная деталь складывается пополам. Это удобнее, чем полностью съемная вставка, и практично, если стол периодически приходится перемещать: вставка-бабочка не выпадает, не шатается при движении. Благодаря этому исключен риск повреждения мебели при транспортировке.

Модель Tivoli, столешница с центральной вставкой-«бабочкой» Стол Эссен, с боковым крылом, и выдвигающимися ногами Стол Сидней, с одной центральной вставкой

Стол-консоль. Интересное конструктивное решение: раздвигается не только столешница, но и рама, за счет чего сохраняется устойчивость и прочность. У консолей может быть до 7 вставок. Минус — необходимость хранения съемных деталей отдельно от стола.

Боковое крыло. Конструкция предусматривает 1 или 2 дополнительных элемента, соответственно, приставленных с одной либо с двух сторон основной столешницы. Она при одном крыле может сдвигаться, при двух — быть стационарной. Преимущества механизма — простота, экономичность.

Есть модели столов с боковым крылом, в которых смещается не столешница, а пара ножек, выдвигаясь вместе с рамой вбок. Вставки располагаются на получившемся удлинении конструкции. Возможно увеличение одного или обоих краев. Удобно, что ножки стола всегда остаются по бокам. Минус — такой механизм удорожает мебель.

Стол-слайдер. Здесь столешница тоже увеличивается за счет бокового элемента, но его размер равен или почти равен габаритам основной детали. Когда стол сложен, дополнительный модуль находится под крышкой, при раскладывании — выезжает и поднимается на ее уровень. Плюс механизма — простота использования, недостаток — дороговизна производства, повышающая цену мебели.

Модель Poket со слайдер-механизмом Модель NEW Mistery: 3 вставки, каждая увеличивает стол-консоль на 50 см

Стол-книжка. Механизм так назван благодаря сходству элементов столешницы со страницами. Крышка состоит из соединенных петлями двух частей, в сложенном состоянии находящихся друг над другом. При раскладке они как бы распахиваются, увеличивая поверхность в 2 раза.

Консоль-книжка — вариация стола-книжки. У консоли обычно не одно, а два крыла, они значительно больше, прикреплены петлями к длинным сторонам основной столешницы. Поставленная у стены консоль-книжка экономит место в комнате, но для полного раскрывания мебель приходится отодвигать, поэтому для удобства она часто снабжается колесиками.
Модель «Гавана»: 2 крыла консоли в развернутом состоянии образуют овальную столешницу

Консоль-книжка «Гавана», с двумя боковыми крыльями Консоль-книжка Mascotte, с изменяемой высотой и столешницей-книжкой

Сателитный механизм. Используется редко, в основном в итальянских столах премиум-класса. В конструкции предусмотрена пара боковых крыльев, которые при раскладывании выдвигаются из-под основной детали по кругу, для этого необходимо много свободного пространства. Плюсы — оригинальный вид, простота трансформации. Минус — высокая цена.

2 главных правила выбора раскладного стола

Даже раскладной стол может оказаться громоздким и неудобным, если перед покупкой не продумать важные моменты.

1. Пропорциональность. Сопоставьте габариты сложенного и раскрытого стола с предназначенной для него площадью. Предварительные расчеты позволят определить, вмещается ли мебель в отведенное пространство.
Важно: от раскрытой столешницы до стен и стационарной мебели должно оставаться не менее 80 см, чтобы гости могли свободно отодвигать стулья, садясь за стол или выходя из-за него.

2. Частота пользования. Если в квартире нет гостиной или столовой и нужно экономить пространство, самым компактным решением станет консоль — перед приемом гостей ее можно выдвинуть и разложить, в остальное время она будет стоять у стены. При наличии свободной площади лучше купить большой стол, выбирая механизм раскладывания по личным предпочтениям.

Механизм для раздвижного стола: использование при изготовлении мебели

Мебель, которая способна трансформироваться, приобретает все большую популярность именно благодаря своей функциональности и практичности в сравнении со стандартной мебелью. Это касается и раздвижных столов. Такие конструкции незаменимы в квартирах, которые не могут похвастаться просторной кухней.

Рынок мебели способен предложить вашему вниманию большой ассортимент столов подобной конструкции, однако стоимость не всегда может подойти. Вот почему гораздо выгоднее сделать обеденный стол самостоятельно, используя лишь механизм для раздвижного стола.

Вся работа, связанная с изготовлением необходимого предмета мебели, при условии, что вы используете механизм для раздвижного стола, проводится в пять этапов. Рассмотрим их последовательно.

Подготовительные работы

Прежде чем начать непосредственное изготовление, нужно обязательно определиться с формой и типом механизма. После этого нужно подготовить материалы и инструменты, которые вам понадобятся для изготовления стола.

Вам необходимы:

  • материал: дерево, МДФ или ДСП;
  • формы;
  • ножовка или электролобзик;
  • отвертки;
  • саморезы;
  • клей.

Изготовление столешницы

Выбранный вами материал, будь то дерево, МДФ или ДСП, нужно обрезать до нужной вам формы. Для этого рекомендуется нанести на материал разметку, а затем, используя электролобзик или ножовку, обрезать лишнее. В данном процессе очень важно четко проводить все разметки, для того чтобы раздвижной стол, своими руками сделанный, служил вам длительное время и не «поехал».

Столешница для такого стола, как правило, состоит из трех частей: двух основных полотен и центральной вставки.

Изготовление ножек

Ножки для вашего стола можно изготовить самостоятельно или же купить уже готовые. При выборе второго варианта нужно учитывать их цвет и текстуру, которые должны быть идентичны изготовленной столешнице. Также нужно тщательно подбирать размер ножек в соответствии с размерами стола. Нельзя использовать слишком тонкие или чересчур короткие ножки.

Предельно точно нужно провести разметку центров брусков, в противном случае, установив механизм для раздвижного стола на такие ножки, вы получите «гуляющий» стол.

После выбора брусков и разметки центра ножкам нужно придать определенную форму, после чего сделать гнезда под шипы.

Изготовление элементов царги

Для разметки вам необходимо уложить столешницу лицевой стороной на пол или другую ровную твердую поверхность. Заготовки для элементов царги должны быть немного больше необходимого размера, поскольку лишнее всегда можно обрезать, а вот недостающее приклеить уже невозможно. Для работ на данном этапе вам потребуются токарный станок или фрезер.

Сборка конструкции

Для того чтобы сделать самостоятельно механизм для раздвижного стола, необходима установка полозьев, по которым и будут двигаться части столешницы. Перед этим нужно соединить боковые царги с ножками стола, подогнав шипы к сделанным пазам.

После сборки стола обязательно нужно проверить его работоспособность, особенно требует проверки механизм для раздвижного стола синхронный, который является наиболее популярным и легким в использовании.

Раздвижные столы обладают рядом преимуществ. Например, они достаточно прочные и удобные в использовании, а также занимают мало места во время хранения. Однако при необходимости могут легко трансформироваться в большой обеденный стол, что очень удобно во время приема гостей.

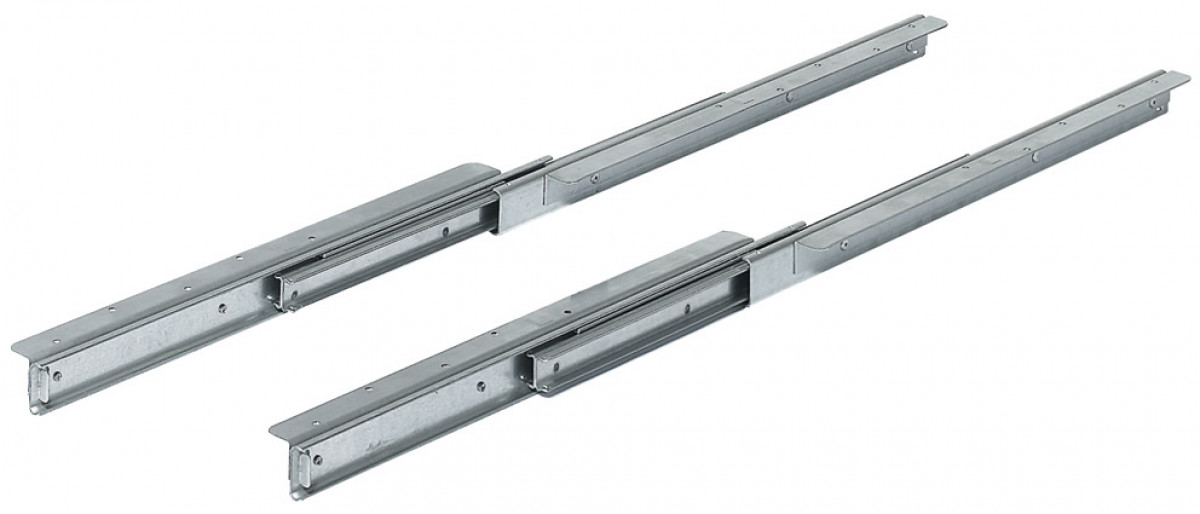

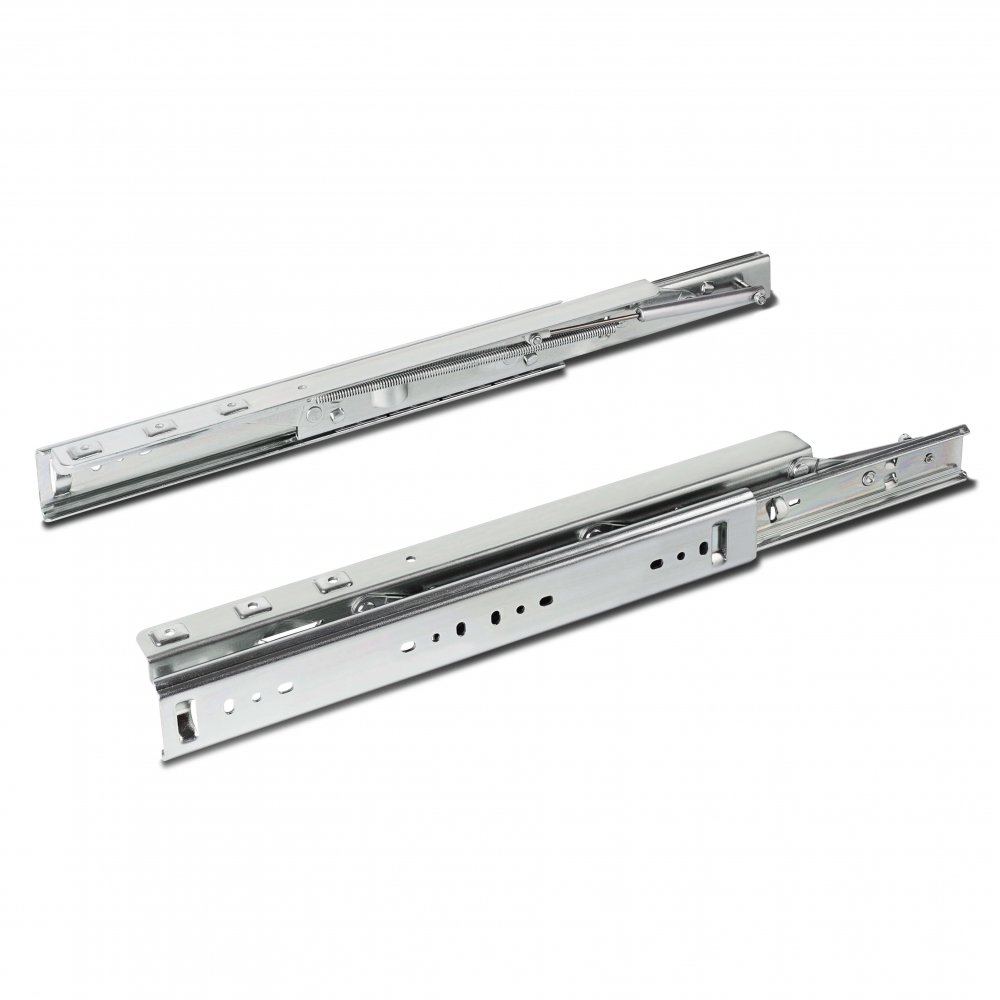

Раздв.механизм д/стола 14. Фурнитура для раздвижных столов

Раздв.механизм д/стола H=37 L=1150/1816

Код: 000008895

Стандартная система для столов с рамой. Система изготовлена из высококачественной оцинкованной стали. Плавность и легкость раздвижения достигается применением стальных шариков. Серия 37 рассчитана на нагрузку до 60 кг. Раздвижные системы поставляются комплектами. Все системы снабжены стопорами, ограничивающими максимальный сдвиг крышек. Для фиксации сдвижных крышек стола и вставки поставляются специальные фиксаторы.

Категория: Раздв.механизм д/стола

Заканчивается на складе

374.44 грн.

Раздв.механизм д/стола H=37 L=1200/1930

Код: 000008896

Стандартная система для столов с рамой. Система изготовлена из высококачественной оцинкованной стали. Плавность и легкость раздвижения достигается применением стальных шариков. Серия 37 рассчитана на нагрузку до 60 кг. Раздвижные системы поставляются комплектами. Все системы снабжены стопорами, ограничивающими максимальный сдвиг крышек. Для фиксации сдвижных крышек стола и вставки поставляются специальные фиксаторы.

Категория: Раздв.механизм д/стола

Заканчивается на складе

425.87 грн.

Внимание! Указанные цены носят справочный характер и могут незначительно отличаться от действительных на момент выписки накладной.

Преобразите свое жилое пространство с помощью универсальных механизмов стола!

Преобразите свое жилое пространство с помощью универсальных механизмов стола!
Новые инновационные решения SmartLiving® от Richelieu

Montreal – Richelieu с гордостью предлагает своим клиентам широкий ассортимент универсальных механизмов для столов, которые помогают максимально увеличить жилое пространство. Эти системы позволяют столярам изготавливать универсальную мебель многоцелевого назначения, которая позволяет экономить место. Полуостровный стол и скамейка аккуратно прячутся за фасадами ящиков на вашей кухне, а книжная полка за считанные секунды превращается в рабочее место.

Линейка выдвижных рабочих поверхностей Richelieu включает механизмы NAXO, CHEO и T-ABLE. Эти системы состоят из мощных направляющих, которые выдвигаются вручную. Столешницы могут быть изготовлены из любой панели или материала плиты, чтобы соответствовать или контрастировать с существующими столешницами. Некоторые системы включают центральную опору для дополнительной поддержки.

Используйте эти расширенные столы в виде полуострова в качестве обеденных стоек, для приемов или в качестве дополнительной зоны для приготовления пищи. Когда вы закончите, просто откиньте верхнюю часть назад и задвиньте под прилавок в место, где обычно находится ящик.Фронтальная часть ящика на петлях может скрыть механизм и сохранить пространство аккуратным и обтекаемым.

OPLA-TOP — это выдвижная столешница, которая при выдвижении становится заподлицо с существующей столешницей, эффективно освобождая место на столешнице!

Кроме того, Richelieu предлагает выдвижную скамью. Установленная ниже на землю и оснащенная ножкой для поддержки, T-BENCH может выдерживать до 220 фунтов веса. Это отлично подходит для небольших жилых помещений, где мебель должна усердно работать, чтобы обеспечить комфорт и удобство.

Напротив, инновационный механизм стола SLIDE устанавливается поверх кухонного острова, образуя приподнятую поверхность, которая скользит по диагонали, расширяя поверхность, создавая больше места для дополнительных сидений, сервировочной зоны или барной стойки на срок до четырех человек.

Механизм ECLIPSE используется для поворота поверхности по горизонтали для создания дополнительной перпендикулярной рабочей поверхности, которую затем можно убрать, когда она не используется. Это невероятно универсальное решение для экономии места может помочь создать дополнительные рабочие места на кухне в качестве дополнительной стойки для резки или сервировки, в мастерской для рисования или шитья или в качестве послешкольной игры и обеденной стойки, где дети могут есть или делать домашнее задание.

Найдите эти инновационные решения SmartLiving® и многое другое на нашем веб-сайте по адресу www.richelieu.com

Richelieu — ведущий канадский дистрибьютор, импортер и производитель специального оборудования и сопутствующих товаров. Richelieu предлагает широкий выбор из более чем 120 000 продуктов от производителей со всего мира. Его продукция ориентирована на клиентскую базу из более чем 80 000 производителей и розничных продавцов, обслуживаемых 69 центрами в Северной Америке. Richelieu находится в авангарде дизайна, стиля и инноваций для образа жизни 21 века.
