Металлопластиковая труба для отопления: 11 советов, какие металлопластиковые трубы для отопления и водопровода лучше выбрать

alexxlab 0 Комментариев

Содержание

Как правильно монтировать металлопластиковые трубы для отопления

Содержание статьи

Наряду с металлическими и пластиковыми, достаточно часто стали применяются металлопластиковые трубы для отопления.

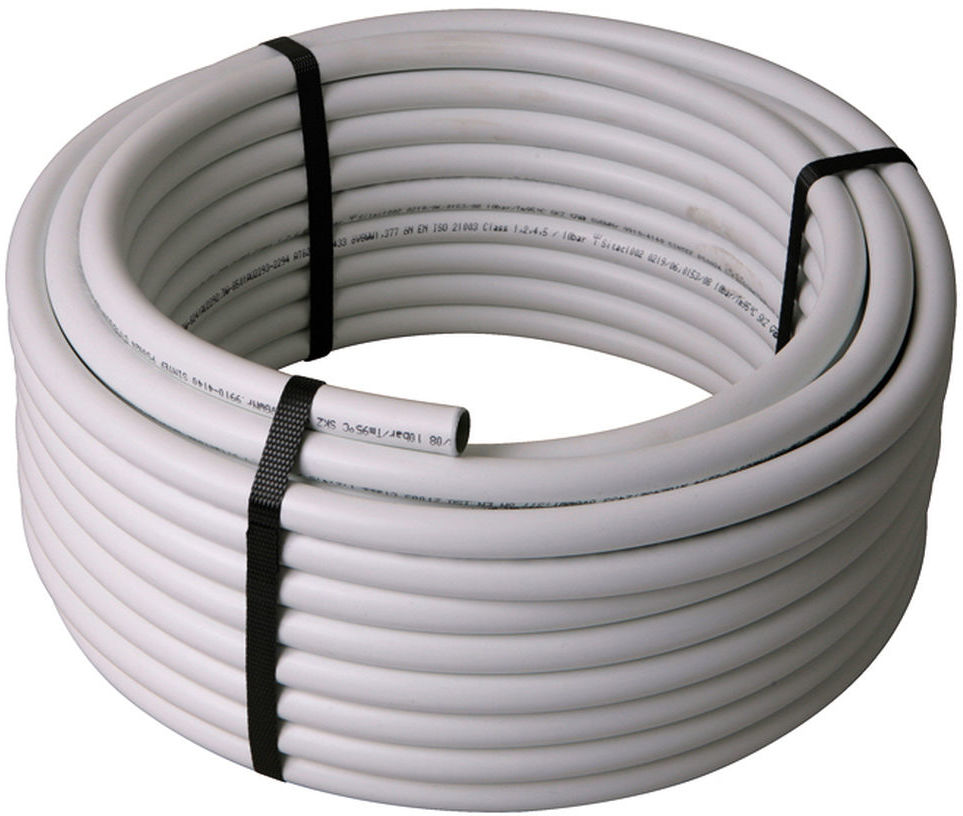

Металлопластиковые трубы для отопления

Их особая пятислойная структура позволяет выдерживать значительные температурные нагрузки, а простота в обращении особенно привлекает начинающих мастеров. Ведь для монтажа не требуется ни пайка, ни сваривание, вследствие чего его можно легко осуществить своими руками и сэкономить значительные средства.

Вернуться к содержанию ↑

Достоинства и недостатки материала

Металлопластиковые трубы удачно сочетают в себе достоинства полимерных и металлических трубных изделий. К числу их основных достоинств относятся:

  • Стойкость к коррозии;
  • Устойчивость к зарастанию и заиливанию;
  • Гибкость;
  • Хорошая морозоустойчивость, отсутствие необходимости в утеплении;
  • Простой монтаж без специального оборудования;
  • Имеют диаметр от 8 мм, что позволяет успешно применять металлопластиковые трубы для теплого пола;
  • Повышенная прочность;
  • Рабочая температура до 95 °С;
  • Срок эксплуатации до 25 лет.

Соединение металлопластиковых труб для отопления

При всех положительных характеристиках металлопластика следует признать, что материал не лишен негативных качеств. Недостатки, которые имеют металлопластиковые трубы в отоплении:

  • Ослабление герметичности соединений вследствие многократных температурных перепадов;
  • Зауженный внутренний диаметр фитингов;
  • Высокая стоимость соединительных элементов.
Вернуться к содержанию ↑

Выбор типа и диаметра труб для отопления

Наиболее распространенный диаметр, какой имеют металлопластиковые трубы в отоплении, составляет от 16 до 32 мм. Однако это касается исключительно централизованного отопления, а если осуществляется монтаж системы «теплый пол», нужен еще меньший диаметр – 8 или 10 мм.

Покупая металлопластиковые трубы для отопления, следует обратить особое внимание на универсальность по отношению к фитингам. Ведь некоторые производители выпускают продукцию, рассчитанную исключительно на фасонные изделия из той же серии. Это может стать неприятным сюрпризом и серьезно усложнить монтаж.

Металлопластиковые трубы для отопления с фитингом

В зависимости от состава пластика, который был использован для производства трубопровода, металлопластиковые трубы для отопления могут иметь внешний слой:

  • Полиэтиленовый;
  • Полиэтилен термостойкий;
  • Сшитый полиэтилен;
  • Полипропилен.

На состав материала указывает специальная маркировка, нанесенная на внешней стороне продукции.

Вернуться к содержанию ↑

Способы соединения элементов трубопровода: компрессионный и прессовый

Металлопластиковые трубы для отопления можно легко установить своими руками, ведь их не нужно паять или сваривать. Монтаж осуществляется с применением латунных фитингов, которые заранее подбираются под диаметр трубопровода. В зависимости от типа используемых фасонных элементов, различают два основных способа соединения металлопластика:

  • Компрессионный;
  • Прессовый.

Металлопластиковая труба с фитингами

Компрессионные фитинги позволяются максимально упростить монтаж. Система отопления устанавливается своими руками и без использования дорогостоящего инструмента. Однако такой тип соединения нельзя выполнять под бетонной стяжкой, ведь он требует постоянного наблюдения. В случае ослабления герметичности гайку фитинга придется подкрутить, а значит, должен быть постоянный доступ к узлам.

Компрессионные соединения не подходят для системы теплого пола из-за невозможности постоянного доступа к местам стыковки элементов.

Прессовые соединения являются более надежными и герметичными. Однако для установки необходим специальный инструмент, какой выполняет обжим фитингов с трубопроводом. Таким приспособлением стали пресс клещи, что продаются с набором сменных насадок, имеющих различный диаметр.

Также к недостаткам пресс соединений иногда относят их неразъемность, т.е. невозможность повторного использования при демонтаже.

Вернуться к содержанию ↑

Монтаж металлопластикового трубопровода для центрального отопления

Чтобы установка отопления своими руками была выполнена быстро и легко, следует соблюдать некоторые правила. Основные рекомендации изложены ниже:

  • Монтаж можно совершать при температуре воздуха +10 градусов и более;
  • Если материалы длительное время сохранялись при более низких температурах, следует дать им время для нагревания перед началом работы;
  • Поверхностную укладку трубопровода выполняют только после того, как завершатся работы по стяжке стен;
  • Резать трубопровод желательно специальным резаком или труборезом;
  • Для гибки магистралей используют трубогиб, который предотвращает изделия от заломов и чрезмерных изгибов;
  • Магистрали крепятся к стене с помощью специальных хомутов.

Пресс клещи для металлопластиковых труб

Система центрального отопления может быть установлена как с использованием компрессионных, так и с применением обжимных фитингов. Для соединения компрессионными фитингами, необходимо провести такие этапы работы:

  1. Отрезать необходимый отрезок трубопровода.
  2. Использовать калибратор для придания торцу трубы идеально круглой формы.
  3. Надеть гайку и зажимное кольцо.
  4. Вставить штуцер фитинга до упора.
  5. Установить зажимное кольцо.
  6. Накрутить накидную гайку.

Необходимо быть очень осторожным и не применять излишних усилий при закручивании гайки. Сигналом о прекращении работы должны стать характерные потрескивания.

Вернуться к содержанию ↑

Монтаж напольного водяного отопления

Гибкость материала позволяет использовать минимальное количество соединительных элементов. Множество разветвлений можно выполнить и без фитингов, однако в некоторых случаях без них таки не обойтись. Система водяного отопления может быть также установлена своими руками, однако для этого необходимо использовать прессовые фитинги.

Напольное водяное отопление

Сам процесс установки во многом схож с монтажом компрессионных фитингов, единственное отличие состоит в использование пресс клещей вместо закручивания накидной гайки. Пресс клещи для работы с металлопластиком могут быть двух основных типов:

  • Ручные;
  • Гидравлические.

Пользоваться пресс клещами чрезвычайно легко. Научиться можно с первого раза, на выполнение соединения уходят считанные минуты, а результатом является надежное и прочное крепление трубопровода на долгие годы.

Вернуться к содержанию ↑

3D схема однотрубной системы отопления из металлопластика

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

характеристики, достоинства и недостатки, особенности монтажа

О том, какие трубы лучше для отопления, металлопластиковые или полипропиленовые, споры ведутся не один год. И у одной и у другой технологии есть приверженцы. Что же такое металлопластиковые трубы? По структуре они сходны с армированными алюминием полипропиленовыми: слой алюминиевой фольги при помощи клеевых составов склеивается с двумя слоями полимера – внутренним и наружным. О качества используемого клея зависит прочность всей конструкции, а от пластика – характеристики: режим использования (температура среды), долговечность, степень химической нейтральности к транспортируемой среде.

Отличаются МП трубы по способу стыковки фольги: есть технология укладки внахлест, а есть — встык, при помощи сварки. Все лидирующие кампании, производящие качественную продукцию, используют метод сварки встык. Для этого нужна дорогая и сложная аппаратура, но такой шов гораздо надежнее. При сварке внахлест нормально согнуть трубу не получится – шов мешает: он или трескается, или складывается в гармошку, да и при постоянном повышенном давлении такой шов быстрее разрушается. В принципе, в этом случае можно не гнуть трубы а использовать фитинги во всех нужных местах, но тогда разводка получается намного дороже: каждый фитинг стоит прилично и даже с учетом того, что трубы со швом внахлест почти в два раза дешевле изделий со сварным швом, экономии не будет.

Структура металлопластиковых труб

Достоинства и недостатки металлопластиковых труб

Начнем с достоинств:

Теперь недостатки:

Большинство недостатков можно отнести, скорее к особенностям и правилам эксплуатации: прятать от ультрафиолета, не использовать для высокотемпературных сред, делать компенсаторы и оберегать от огня (горючесть). А вот остальные это уже не очень приятно. Особенно не радует необходимость подтягивать соединения: рано или поздно наступает момент, когда уже некуда затягивать. И тогда остается одно: менять. Для начала фитинг, а потом, возможно и всю систему.

Особенности и характеристики

В принципе, уже взглянув на поперечный срез трубы, вы можете в какой-то степени определить качественная она или нет: если шов сварной и толщина металла и полимера везде одинаковая – это уже хороший признак. Также однородной и гладкой должна быть внутренняя поверхность трубы: чтобы в ей не могли накапливаться отложения.

Технические характеристики МП

Габариты и параметры:

  • толщина стенки 2-3мм;
  • наружный диаметр: 16-63мм;
  • слой алюминия 0,2-0,7мм;
  • допустимы радиус изгиба:
    • при ручном изгибе 80-550мм;
    • используя трубогиб 50-180мм.

Толщина алюминиевого слоя – одна из самых важных характеристик. Она определяет степень переносимости трубой внутреннего давления и во многом определяет область использования.

Важный параметр металлопластиковой трубы — толщина алюминиевой фольги

Например, ведущий производитель металлопластиковых труб швейцарская фирма Henco (Хенко) выпускает два вида продукции (вообще больше, но рассмотрим два): Henco RIXc и Standart. В первой серии трубы трех диаметров (16мм ,20мм, 26мм) и толщиной алюминиевого слоя 0,4 (диаметр 16 и 20 мм) и 0,5мм (диаметр 26мм). В серии Standart диаметры больше — 20мм, 26мм, 32мм и толщина стенок 0,5мм (диаметр трубы 20мм) и 0,7мм у двух остальных. Так вот, трубы с толщиной алюминия 0,4мм можно использовать для ГВС, а все остальные – для отопления. Если толщина слоя алюминия 0,2мм, их использовать можно только для холодной воды, а с толщиной 0,3мм и 0,4мм – только для ГВС. Во всяком случае, так рекомендуют специалисты Henco.

Эксплуатационные условия:

  • Рабочие температуры:
    • Постоянная температура +95
      о      С;
    • Пиковые нагрузки +110оС;
    • Замерзание 40оС.

Таких характеристик более чем достаточно для любой системы отопления: централизованная вряд ли выдаст выше 95оС. Может и будет некоторый всплеск, да и то в конце лета, во время пуска на пару часов. В остальной период такой температуры не дождешься. В системах индивидуального отопления параметры работы системы задаете сами. Так что тут каждый сам себе хозяин. Исключение – системы, работающие с обычными твердотопливными котлами – тут, скорее всего, потребуются исключительно металлические трубы (если нет автоматического управления или теплоаккумулятора).

Пример разводки труб отопления из металлопластика
  • Давление:
    • при температуре среды 95оС до 10Бар;
    • при температуре среды 20
      о      С до 20Бар;
    • разрушаются при 80-90Бар.

Один из ключевых параметров, определяющих долговечность системы – рабочее давление. Обычно в бытовых системах отопления оно не бывает выше 4Бар, а в индивидуальных вообще находится в пределах 1-1,5Бар. Так что по этой характеристики МП трубы имеют значительный запас для использования в системах отопления.

Диаметр металлопластиковых труб для отопления

При проектировании системы отопления за точку отсчета берется диаметр выходных патрубков из котла. Далее, даже если система будет полимерная или металлопластиковая, хотя-бы полметра идут металлические трубы того же диаметра. К ним уже можно подсоединять пластиковые. Причем нужно учесть, что диаметр считается по внутреннему просвету, а не по внешнему. Так как толщина стенок у металлических труб и металлопластиковых разная, то наружные диаметры совпадать не будут точно.

Вообще, если система большая – лучше заказать теплотехнический расчет у хорошего специалиста, а определиться только с типом трубы, которой вы предпочитаете делать разводку. Причем выбор специалиста очень важен: теплотехнический расчет может делать далеко не каждый и достаточно распространенная ситуация, когда «спец» просто берет чей-то готовый проект, кое-что меняет, и продает как свой (за немалые деньги).

Так что будьте внимательны.

Из металлопластиковых труб можно делать теплый пол

Если же протяженность и количество приборов невелико, можно выбрать диаметр труб для отопления самостоятельно, придерживаясь правил. В общем виде правила выбора диаметра труб выглядят так: до первого ответвления диаметр тот, что и на входе/выходе котла, а далее уже могут быть варианты. Каждое ответвление имеет меньший на шаг диаметр. Например, из котла вышла труба 24мм. Далее идет разделение на две ветки, которые уже будут выполняться 18мм трубами. От ветки к прибору или группе приборов отходит 12мм отвод.

«Обратка» собирается аналогично, только в обратном порядке: от меньшего к большему.

Монтаж: типы фитингов, рекомендуемая область применения и установка

Монтаж металлопластика тем и хорош, что обойтись можно в некоторых случаях без специальных инструментов. Но это при сборке контура холодной воды, в крайнем случае на ГВС. Но вот для монтажа отопления, чтобы собрано было надолго, без навыков и спецоборудования обойтись сложно.

Начнем с типов фитингов. Их для МП существует три вида: прессованные, компрессионные (типа Vestol), и цанговое соединение — фитинги с разрезным кольцом. По сути, отличаются они степенью «разъемости»: цанговые – разборные, компрессионные – условно разборные и пресс-фитинги – неразборные.

Разъемные фитинги

Любое соединение на основе этих деталей можно собирать/разбирать неоднократно. У этой группы фитингов целых три названия: разъемные (разборные), цанговые и резьбовые. Цены на них больше, чем на аналогичные фитинги других групп. Их корпус сделан из латуни, а фиксируется узел на трубе при помощи прокладки и обжимного кольца. Порядок сборки таков: на откалиброванный участок трубы (используется специальное устройство, которое восстанавливает идеальную форму и размер после использования ножниц) надевается гайка, затем кольцо, после чего до упора насаживается корпус фитинга. На него надевается кольцо, сверху – гайка, которую затягивают руками, а затем и ключом.

Разъемные фитинги для металлопластиковых труб для установки не требуют вообще никакого оборудования

Такие соединения хороши для разводки холодной воды, с некоторой опаской их можно применять для горячей (с условием, что фитинги не будут замуровываться). В системах теплых полов их использовать не рекомендуют, хотя собранные на «фирме» полы работают уже 12 лет без проблем, но была 100% уверенность в подлинности продукции. В контурах отопления такие элементы стоят без проблем несколько лет (2-3 года), затем начинают подтекать. Несколько раз их можно подтянуть, а вот когда резерв резьбы уже исчерпан, приходится менять.

Но в некоторых местах разъемное соединение необходимо. Как их устанавливать на МП трубы продемонстрировано в следующем видео.

Компрессионные фитинги

Компрессионные или обжимные фитинги являются условно разборными. Они состоят из штуцера и накидной гайки, которые фиксируются на трубе при помощи обжимного кольца. Эти узлы устанавливаются также без использования каких-либо специальных приспособлений, нужны будут два ключа (один, может быть разводным). Область применения у них такая же, как и у разъемных: преимущественно для холодной воды, может быть для ГВС.

Компрессионные фитинги для металлопластика

Пресс-фитинги

Лучшие соединения на сегодня для отопления – узлы под пресс. С этим согласна большая часть монтажников. Только такие фитинги дают надежное соединение, которое «держит» и температуру и давление. Они неразборные, их можно «замонолитить» в пол или стену (если сделаны грамотно). Но без специального оборудования – пресс-машин тут не обойтись. Стоят они дорого – от 1000$, но можно взять «на прокат» за вполне приемлемую цену – 30-50$/сутки.

Фитинги для металлопластика под пресс

Процесс монтажа пресс-фитинга а также обжимных узлов показан на видео, где он производится специалистом фирмы Valtec – одного из лидеров рынка.

Как согнуть трубу

В некоторых местах требуется сделать обход или изгиб трубы. О том, как согнуть МП трубу руками, без использования специальных средств и с ними (с внутренней и наружной пружиной) рассказано в видео ниже.


Как не купить подделку

Качество металлопластиковых труб для отопления очень важно: системы из МП хорошего качества стоят десятилетиями, в то время как из подделок уже через 2-3 года начинает капать, а если труба расходится по шву металла, то и лить. Даже если такого не происходит, то через 7-8 лет разрушается алюминий, и все равно начинаются проблемы. Потому на качество обращайте максимум внимания. Как отличить качественные трубы?

Во-первых, покупайте в специализированной торговой точке и просите предоставить сертификат. Это, конечно, не гарантия, но полное отсутствие бумаг является точным признаком контрафактной продукции: официальные поставщики каждую партию снабжают соответствующими документами.

Очень важно купить качественные изделия, а не поддлеку

Во-вторых, внимательно смотрите на трубы/фитинги. Если вы предварительно выбрали производителя, найдите информацию о том, как все должно выглядеть: цвет наружного слоя пластика, цвет внутреннего пластика, фактура (гладкая, шершавая), диаметры и марки производимой продукции, подробности маркировки и написание марки. Часто именно так, по внешним признакам и можно определить подделку: нормальные фирмы наносят надписи четко, в полном соответствии с орфографией. На подделках надписи размытые, часто неровные, в названиях марок вписаны/пропущены буквы или знаки. Это делают по большей части специально: ведь при полном совпадении логотипа кампания может подать в суд. А так, похожее название, но другое…

В-третьих, обратите внимание на срез трубы. Большинство серьезных производителей сваривают алюминий встык. Наличие шва «внахлест» — признак невысокого качества. Также обратите внимание на толщину алюминия – она должна быть одинаковой. Что касается толщины слоя полимера, то внутренний должен быть однозначно одинаковой толщины, а поверхность внутри трубы ровной, гладкой. Наружный слой, если труба традиционной формы, тоже должен иметь одинаковую толщину. Исключение – трубы специальной (не круглой) формы. Тогда также желательно предварительно знать параметры наружного слоя полимера. Вот, собственно, и все средства.

Выводы

Общие выводы можно сделать такие: при использовании качественных материалов и наличии «прямых» рук металлопластиковые трубы для отопления использовать можно. Причем они, даже при своих недостатках, в системах отопления ведут себя лучше стали. Но это справедливо только для качественных «фирменных» материалов и для систем, в которых теплоноситель не разогревается выше 95оС. При централизованном отоплении таких температур просто быть не может, потому металлопластик можно использовать смело. При индивидуальном отоплении с котлами на автоматическом управлении проблем быть не может: в них можно выставлять температуру теплоносителя. А если так, то выставите 85-90оС и будет себя и армированный полипропилен (PP или ПП) и металлопластик (МП) чувствовать отлично.

Сложнее с пластмассовыми трубами будет в системах с твердотопливными котлами: если не установлена защита от перегрева, то теплоноситель может быть выше 95оС. Некоторые супер-качественные МП и ПП трубы переносят нечастые превышения предела. Но именно «переносят» и «нечастые». Чтобы выровнять температуру в системе с котлом на твердом топливе нужно ставить теплоаккумуляторы. Они забирают на себя «излишек» тепла в режиме максимального горения, а потом отдают накопленное тепло, когда котел притух. Вот при таком устройстве и в этом случае можно ставить пластик.

Трубы металлопластиковые (металлополимерные)

Для трубы „Copipe“ и трубы „Copex“ PE-Xc

Диаметры 40, 50 и 63 мм

Из латуни, стойкой к выщелачиванию цинка, пресс-гильза из нержавеющей стали.

Универсальное применение для систем отопления и водоснабжения.

Сертификаты: DVGW и STF

  • Прессовое соединение с наружной резьбой без покрытия. Для арматуры с внутренней резьбой
  • Прессовое соединение с накидной гайкой без покрытия. С плоским уплотнением. Например, для арматуры Oventrop с плоским уплотнением.
  • Прессовое соединение с внутренней резьбой. Для перехода на другой тип труб и для подключения арматуры с наружной резьбой, требует уплотнения.
  • Прессовая муфта.
  • Прессовая муфта с переходом.
  • Прессовое соединение с переходом.

Прессовые угольники „Cofit P“ из бронзы — пресс-гильза из нержавеющей стали,

Для трубы „Copipe“ и трубы „Copex“ PE-Xc

Диаметры 40, 50 и 63 мм

Из латуни, стойкой к выщелачиванию цинка, пресс-гильза из нержавеющей стали.

Универсальное применение для систем отопления и водоснабжения.

Сертификаты: DVGW и STF.

  • Прессовый угольник-переход с наружной резьбой.
  • Прессовый угольник-переход с внутренней резьбой. Внутренняя резьба для уплотнения, по DIN EN 10 226
  • Прессовый угольник-переход с внутренней резьбой. Например, для подключения металлопластиковой трубы „Copipe“ к аккумулятору горячей воды.
  • Прессовый угольник-переход с накидной гайкой. С плоским уплотнением. Например, для арматуры Oventrop с плоским уплотнением.
  • Прессовый угольник 90°.
  • Прессовый угольник 45°.

Прессовые тройники „Cofit P“ из бронзы, пресс-гильза из нержавеющей стали, для трубы „Copipe“ и трубы „Copex“ PE-Xc

Универсальное применение для систем отопления и водоснабжения. Сертификаты: DVGW и STF.

Диаметры 40, 50 и 63 мм из латуни, стойкой к выщелачиванию цинка, пресс-гильза из нержавеющей стали.

  • Прессовый тройник.
  • Прессовый тройник с уменьшенным отводом
  • Прессовый тройник с уменьшенным проходом
  • Прессовый тройник с уменьшенным проходом и отводом
  • Прессовый тройник с увеличенным отводом
  • Прессовый тройник-переход с внутренней резьбой. Внутренняя резьба для уплотнения по DIN EN 10226.

Прессовые соединения „Cofit P“ пресс-гильза из нержавеющей стали, для трубы „Copipe“ и трубы „Copex“ PE-Xc

Область применения: системы отопления с принудительной циркуляцией.

Максимальное давление и температура: 10 бар, 95°C.

  • Прессовое соединение с наружной резьбой из бронзы, никелированное. Для вентилей, вентилей на обратную подводку „Combi 2, 3 и 4” , а также никелированной арматуры других производителей с внутренней резьбой Rp ½
  • Прессовое соединение с накидной гайкой из бронзы, никелированное. Со сферической уплотнительной поверхностью. Металлическое уплотнение конической поверхности, напр., для гребенок Oventrop и арматуры для присоединительных наборов со стяжным кольцом G ¾.
  • Прессовое соединение с накидной гайкой, из латуни, стойкой к выщелачиванию цинка, никелированное. С плоским уплотнением. Например, для арматуры Oventrop с плоским уплотнением.
  • Прессовое крестовое соединение из латуни, без покрытия. В теплоизолирующем кожухе. Применяется в точках пересечения трубопроводов для уменьшения высоты стяжки.
  • Заглушки для опрессовки с воздухоотводчиком из латуни, набор = 10 шт., для труб „Copipe“ и „Copex“ PE-Xc. Применяются до 20 бар. (Поставляется только набором)
  • Тройник для подключения отопительного прибора трубка из меди, фитинг из латуни, никелированный, для труб „Copipe“ и „Copex“ PE-Xc. Высота: 300 мм. Медная труба: Ø 15 x 1,0 мм, для присоединительных наборов со стяжными кольцами.
  • Уголок для подключения отопительного прибора трубка из меди, фитинг из латуни, никелированный, для труб „Copipe“ и „Copex“ PE-Xc

Крепления с прессовыми соединениями „Cofit P“ из бронзы, пресс-гильза из нержавеющей стали, для трубы „Copipe“ и трубы „Copex“ PE-Xc

Область применения: системы водоснабжения.

Сертификаты: DVGW и STF — все диаметры; ATEC, CST Bat и ÖNORM — до диаметра 40.

  • Прессовый угольник 90°C креплением, короткая модель. Для подключения приборов и арматуры. Применяются со стандартными крепежными и изоляционными материалами.
  • Прессовый угольник 90°C креплением, длинная модель
  • Прессовый угольник с креплением, угловой
  • Прессовое соединение с креплением, проходное
  • Прессовый угольник 90°C для прохода через стену, с крепежным комплектом G ¾
  • Выпускное колено встроенного смывного бачка с прессовым соединением, с крепежным комплектом G ¾
  • Прессовое соединение с внутренней резьбой с защитой от кручения. Под штукатурку, например, при наружных точках отбора.

Монтажные шины „Cofit P” с отводами из бронзы, и звукоизоляционными кожухами.

Область применения: системы водоснабжения.

  • короткая модель. С плоским или с изогнутым крепежом.
  • длинная модель. С изогнутым крепежом.

Заглушка при заделке труб под штукатурку пластмассовая, с самоуплотнением

что лучше использовать для отопления и водоснабжения

В современном строительстве рядом с классическими металлическими трубами прочно расположились конструкции из металлопластика и полипропилена. Оба типа труб используют для систем отопления и водоснабжения, при этом перед продажей они получают гигиенический сертификат и разрешение на использование в сфере строительства.

Нередко перед владельцами домов и квартир встает вопрос, какой же материал для труб лучше? Проблему выбора можно решить, если учитывать определенные условия эксплуатации, личные предпочтения и материальные возможности.

Характеристики изделий из металлопластика

Металлопластиковые конструкции производятся из нескольких слоев, внешние и внутренние представляют собой сшитый полиэтилен PEXb, а по середине располагается прослойка алюминиевой фольги. Материалы склеены между собой.

Металлопластик – практичный и удобный материал, обладающий целым рядом преимуществ:

  • Устойчив к воздействию коррозии. На внутренней поверхности не накапливаются отложения;
  • Не пропускает кислород, что позволяет продлить срок службы отопительного оборудования;
  • Обладает высокой пластичностью, сохраняет форму при изгибах;
  • Имеет низкий уровень теплопроводности;
  • Не пропускает шум транспортируемого вещества;
  • Затраты на установку труб из металлопластика относительно других материалов незначительны.

При выборе определенного материала труб стоит исходить из того, что сшитый полиэтилен, используемый в конструкциях из металлопластика, обладает высоким уровнем термостойкости и может работать при температуре транспортируемого вещества до 95 градусов Цельсия, а также выдерживать кратковременные скачки температуры до 110 градусов Цельсия.

Для армирования конструкции используют высокопластичный алюминий, толщина которого составляет от 0,2 до 0,3 миллиметра.

Как и из любого другого материала, изделия из металлопластика обладают несколькими недостатками: они неустойчивы к излучению ультрафиолета и требуют защиты от механического воздействия. Однако в таких трубах таится и более серьезная опасность. Она заключается в серьезной разнице температурных сопротивлений внутреннего и наружного слоев полиэтилена, латунного фитинга и слоя алюминия.

Многократная термическая деформация материалов, соприкасающихся между собой, может привести к ослаблению самых «трудных» мест конструкции – там, где установлены фитинги.

Крайне важно использовать металлопластиковые трубы исключительно от тех производителей, которые уже заслужили доверие профессионалов и используют только качественные материалы. Большое влияние на надежность конструкции оказывает качество скрепляющего клея. Если при производстве был использован некачественный клей, труба может расслоится и привести к протечке в местах стыкования труб и фитингов.

Характеристики изделий из полипропилена

Сырьем для изготовления труб из полипропилена является прочный и легкий сополимер полипропилена, который получается путем изменений его структуры – при помощи внедрения в исходную цепь молекул молекулы этилена.

Такая модификация позволяет улучшить механические свойства материала – повысить вязкость, высокотемпературную прочность и эластичность. Данный сополимер относится к категории термопластов.

Выбирая между трубами из металлопластика и полипропилена, нужно обратить внимание на следующие преимущества полипропиленовых конструкций:

  • Стойкость к химическим веществам, в том числе кислотным и щелочным растворителям;
  • Благодаря высокой пластичности изделия вода в трубах из полипропилена может замерзнуть, не повредив конструкцию;
  • Высокий срок эксплуатации и хорошая прочность в системах с высокой температурой вкупе с низким показателем теплопроводности дает возможность использовать полипропилен в различных инженерных сетях;
  • Применение, производство и утилизация полипропилена не наносят вред окружающему миру и здоровью людей и животных.

Широкий выбор продукции из полипропилена позволяет выбрать подходящий тип труб для работы, например, во внутренних системах горячего и холодного водоснабжения, для разводки трубопровода центрального отопления, во внутренних системах канализации, в «теплых» полах, для отвода почвенных вод и так далее.

Столкнувшись перед выбором между полипропиленовыми и металлопластиковыми трубными изделиями, нужно знать, что при установке неармированных труб из полипропилена крепления нужно располагать через 50-60 сантиметров и использовать больше поворотных фитингов, чем в конструкциях из металлопластика.

Рабочая температура труб из полипропилена составляет 75 градусов, а трубы с прослойкой из стекловолокна или алюминиевой фольги могут выдерживать гораздо более высокие температуры.

Критерии выбора металлопластиковых или полипропиленовых труб

При выборе в первую очередь руководствуются размером, необходимым для монтажа конструкции.
Изделия из металлопластика производят в достаточно узком диапазоне диаметров – от 16 до 63 миллиметров, а полипропиленовые трубы изготавливаются с шириной от 16 до 125 миллиметров и больше.
Трубы из полипропилена больших диаметров (более 63 миллиметров) обычно применяют для нужд промышленности. Для установки таких конструкций используют технологию сварки встык.

При выборе полипропиленовых или металлопластиковых труб стоит учесть, что коэффициент расширения первого типа гораздо выше такого же показателя изделий из металлопластика. Во время установки полипропиленовых систем нужно монтировать компенсаторы – компенсационные петли П- или Г-образных участков.

Гибкая компенсационная петля

Несомненным плюсом полипропиленовых изделий является тот факт, что стыки труб свариваются между собой. Пластик устанавливается при помощи специального устройства, после чего все части соединяются и после затвердевания обладают высочайшим уровнем герметизации. У металлопластика же нередко происходят протечки в связи с тем, что такие трубы плохо переносят размораживание. Эти проблемы в основном происходят в системах горячего водоснабжения из-за регулярных отключений. Стоит отметить, что полипропиленовые трубы также служат в два раза меньше при использовании их для транспортировки горячей жидкости.

Типы соединения металлопластиковых труб

Разъемные фитинги. Их разделяют на цанговые и резьбовые. Разъемные фитинги позволяют многократно демонтировать систему и рассоединять её с другим фитингом или прибором, что сказывается на стоимости такого крепежа.

Условно-разъемные фитинги (компрессионные). Этот вид фитингов поддается расстыковке с большим трудом. Если возникла необходимость демонтажа конструкции, то при обратной установке потребуется замена обжимного кольца, следовательно, производить расстыковку имеет смысл только в случае сильной необходимости.

Пресс-фитинговые или неразъемные. Такой вид соединения нельзя разобрать, трубы запрессовываются в фитинг раз и навсегда без возможности расстыковки в будущем.

Два первых вида соединения металлопластиковых труб подразумевает наличие резьбы, поэтому к месту соединения нужно обязательно иметь доступ для профилактических действий во время работы системы. Это говорит о том, что спрятать конструкцию за стеной нельзя. Пресс-фитинговое соединения перманентно, поэтому его можно спокойно заделывать. Как правило, изделия из металлопластика служат более 50 лет в том случае, если температура транспортируемого вещества не будет превышать разрешенные показатели, а рабочее давление составит менее 10 атмосфер.

Единственным ощутимым минусом труб из металлопластика является их неустойчивость к ультрафиолетовым лучам, поэтому их нужно оберегать от попадания прямых солнечных лучей, воздействия открытого огня и механических повреждений. Некоторые производители предусматривают в своих изделиях скрытую защитную прокладку.

Виды соединения изделий из полипропилена

  • С использованием фитингов по технологии контактной сварки. Этот вид фитингов нельзя разобрать, поэтому их оптимально использовать в том случае, когда водопроводную конструкцию планируется спрятать в монолит.
  • С использованием комбинированных фитингов, имеющих вваренные металлические вставки с резьбой. Комбинированные фитинги дают возможность делать места соединения разборными и соединять трубы с нужными приборами.

Комбинированный фитинг для полипропиленовых труб

Если вы хотите изменить направление водопроводной конструкции, то необходимо использовать фитинги. Полипропиленовые трубы, как и металлопластиковые, не подвержены коррозии, устойчивы к холоду, и не накапливают вредные отложения воды на внутренних стенках. В настоящий момент производители выпускают следующие типы труб из полипропилена: PN10, PN20, PN25.

Для обустройства системы отопления лучше использовать трубы категории PN20 и PN25, так как оба этих типа подходят как для транспортировки горячей, так и холодной воды. Срок эксплуатации первого вида труб составляет 25 лет, в том случае, если температура жидкости в системе не будет превышать 75 градусов Цельсия.

Касаемо труб категории PN25 можно сказать, что они, благодаря использованию армированной фольги, похожи с трубами из металлопластика, но не обладают такой же пластичностью. Трубы вида PN25 выдерживают температуру до 75 градусов по Цельсию и рабочее давление до 8 атмосфер. Срок службы данных конструкций составляет до 50 лет.

Чтобы выбрать между полипропиленовыми и металлопластиковыми трубами, нужно обратить внимание на то, что монтаж системы из металлопластика не требует использования дорогостоящего инструмента, специальных знаний и опыта, а также занимает немного времени. Нельзя забывать о том, что фитинги нужно приобретать в соответствии с выбранным видом материала.

Труба PEX 101: все, что вам нужно знать

Фото: istockphoto.com

Сшитый полиэтилен (PEX), разновидность гибкого пластика, в настоящее время заменяет традиционную медь и оцинкованную сталь в качестве линий водоснабжения как в новых постройках, так и реконструкция проектов. Вы, вероятно, видели рулоны синих и красных труб из PEX в проходе с сантехникой в ​​вашем местном магазине товаров для дома, но могли не знать, что эта красочная трубка теперь позволяет энтузиастам-домашним мастерам заменять свои протекающие водопроводы вместо того, чтобы звонить профессионалу. .Читайте дальше, чтобы узнать больше о PEX — что это такое, где его можно использовать, а также обо всех плюсах и минусах этого популярного сантехнического материала.

PEX, прошлое и настоящее

В 1968 году немецкий ученый Томас Энгл открыл способ сшивания обычного пластика (полиэтилена) с помощью излучения для получения материала в гораздо более эластичной форме. Новый пластик, превращенный в гибкую трубу PEX (также известную как труба PEX), прибыл в США в 1980-х годах, первоначально для систем лучистого напольного отопления: гибкая труба встраивается в бетонную плиту, и горячая вода прокачивается через нее для нагрева плиты. и излучать тепло в остальную часть комнаты.Труба PEX остается популярной для теплого пола.

Фото: homedepot.com

Хотя использование PEX для систем водоснабжения было широко распространено в Европе с 1980-х годов, здесь он появился поздно, потому что некоторые ранние версии немного испортились под воздействием высоких уровней хлора, характерных для систем водоснабжения США. Добавление антиоксидантов во время производства сделало PEX пригодным для транспортировки питьевой воды, и за последние два десятилетия, когда он соответствовал нашим стандартам питьевой воды, он начал завоевывать популярность.

Жалобы на ранние системы водоснабжения PEX возникли, когда фитинги, используемые для соединения труб, вышли из строя и протекали. Улучшенная арматура решила эту проблему, и популярность PEX резко возросла. Сегодня полиэтиленгликоль используется более чем в 60% новых систем водоснабжения жилых домов.

Детали PEX

PEX доступен различной длины, от коротких 10-футовых частей (для небольшого ремонта) до рулонов длиной более 500 футов, которые используются для установки всей системы водоснабжения дома.Диаметр труб PEX составляет от 3/8 до 1 дюйма, а их цветовая кодировка позволяет легко определить, для чего используется конкретная труба. Хотя существует три типа PEX (см. Label Lingo ниже), разные цвета не означают различий; они просто позволяют установщику легко определить, по каким линиям идет горячая вода, а по каким — холодная.

  • Красная труба PEX подает горячую воду.
  • Голубая труба PEX для подачи холодной воды.
  • Труба PEX белого цвета может использоваться как для горячей, так и для холодной воды.
  • Серая труба PEX , как и белая, может использоваться как для горячей, так и для холодной воды (хотя не все центры DIY имеют серую воду).

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

+

Фантастическая гибкость

Традиционные водопроводные системы из меди и оцинкованной стали включают в себя главные линии и серию небольших ответвлений, ведущих к каждому приспособлению. Каждая ветка, которая присоединяется к основной линии, требует отдельного подключения.PEX имеет явное преимущество перед этими материалами благодаря своей гибкости, которая позволяет одному концу трубы PEX подключаться к коллектору PEX (основная система контроля воды), а затем беспрепятственно проходить через стены и полы к отдельному приспособлению. . Эта система, называемая «домашним водопроводом», за счет использования полиэтиленгликоля одной длины для каждого устройства подачи горячей и холодной воды в вашем доме устраняет риск утечек в нескольких местах подключения.

Фото: istockphoto.com

Преимущества и недостатки

Помимо гибкости, PEX имеет другие преимущества — и два основных момента.

ПРОФИ
  • Установка PEX не требует пайки, как медь и оцинкованная сталь.
  • PEX расширяется, что делает его более устойчивым к растрескиванию при замерзании, чем медь или сталь.
  • PEX не подвержен коррозии, которая может происходить как с медными, так и со стальными трубами, что приводит к утечкам и загрязнению водопровода.
  • Вода бесшумно протекает через полиэтилен PEX, устраняя «гидравлический удар», связанный с металлическими трубопроводами.
  • Цветовая кодировка (красный и синий) упрощает различение линий горячего и холодного питания.
  • PEX можно подключать к существующим металлическим линиям подачи с помощью соответствующих фитингов.

CONS
  • PEX не подходит для использования на открытом воздухе. Ультрафиолетовые лучи вызывают быстрое разрушение PEX — трубки, оставленные на открытом воздухе, могут затвердеть и потрескаться в течение нескольких месяцев.
  • PEX в настоящее время не может быть переработан, потому что он не плавится, как другие перерабатываемые пластмассы. Однако с ростом популярности PEX, вероятно, возрастет и спрос на способ его вторичной переработки.
  • Хотя установка удобна для самостоятельного выполнения, для работы с PEX требуются специальные разъемы и инструменты.

Фото: istockphoto.com

Этикетка Lingo

Различные типы PEX отличаются производственным процессом, используемым для изготовления трубок. При покупке PEX вы можете заметить рулоны с обозначениями A, B или C. Выберите трубку, которая лучше всего соответствует вашим потребностям:

  • PEX-A производится с использованием пероксида. Этот тип PEX является наиболее гибким из трех типов и подходит для использования во всех домашних водопроводах. Он в наибольшей степени расширяется при воздействии ледяной воды, поэтому он наиболее устойчив к растрескиванию при низких температурах. С ним легко работать, но он дороже, чем B или C. 10-футовый кусок PEX-A стоит от 3,50 до 7,50 долларов, в зависимости от марки и диаметра. Помимо гибкости, PEX-A не имеет значительных преимуществ перед PEX-B.
  • PEX-B производится методом отверждения во влажной среде. PEX-B немного жестче, чем PEX-A, и имеет отчетливую «память» катушки, которая заставляет трубку возвращаться в исходное свернутое состояние. Однако память катушки не является препятствием для установки, и PEX-B часто является предпочтительным выбором для жилищного водопровода, потому что он также расширяется, чтобы противостоять растрескиванию при замерзании воды, но дешевле, чем PEX-A: 10-футовая секция PEX-B стоит от 2,50 до 5,50 долларов в зависимости от марки и диаметра. PEX-B также отличается повышенной устойчивостью к хлору, что делает его хорошим выбором в областях, где вода сильно хлорирована.
  • PEX-C изготавливается методом облучения. Поскольку это самая жесткая версия, работать с PEX-C труднее всего; эта жесткость также делает его наиболее склонным к перегибам, а также к растрескиванию при замерзании воды. Эти нежелательные свойства делают PEX-C наиболее подходящим для краткосрочного ремонта, когда нет необходимости огибать острые углы. PEX-C — самый экономичный выбор, 10-футовая секция стоит от 1,75 до 3,50 долларов, в зависимости от марки и диаметра.

Фото: homedepot.com

Выполнение соединений PEX

Для создания водонепроницаемых соединений труб PEX вам потребуются подходящие инструменты и расходные материалы. Для каждого из следующих способов соединения фитинги и соединители должны точно соответствовать размеру трубы PEX. Сотни типов фитингов, обычно из латуни, доступны для соединения PEX с существующими медными или стальными трубами, а также для соединения с арматурой. Также доступны фитинги для соединения труб разных размеров.Следующие пять методов используются для обеспечения водонепроницаемости соединений.

Фото: amazon.com

  • Медный обжим: Один из наиболее распространенных способов соединения PEX — это медные обжимные кольца (см. На Amazon), для чего требуется специальный инструмент для обжима PEX (см. Amazon) . Медное кольцо надевается на конец трубки PEX, и затем в трубку PEX вставляется фитинг. Затем медное кольцо проталкивается до конца трубки — поверх фитинга — и используется инструмент для обжима PEX, чтобы плотно обжать медное кольцо (и трубку) на месте.
  • Расширительные соединения: Расширяющий метод соединения PEX включает использование специального расширительного инструмента PEX (см. Amazon) для увеличения диаметра трубки PEX перед вставкой конца фитинга. Затем трубка PEX сжимается до исходного размера, чтобы создать водонепроницаемое уплотнение вокруг фитинга.
  • Хомуты из нержавеющей стали (SSC): Метод SSC для соединения PEX включает использование зажимного инструмента с храповым механизмом для затягивания колец из нержавеющей стали вокруг соединений PEX (вид на Amazon).Подобно методу обжима меди, стальное кольцо надевается на трубку PEX перед тем, как вставить фитинг. Затем зажимной инструмент с храповым механизмом используется для сжатия язычка на кольце, который надежно затягивает кольцо вокруг трубки и фитинга.
  • Компрессионные фитинги: Фитинги этого типа включают в себя надевание латунной гайки с резьбой на конец трубки PEX, за которой следует коническое пластиковое компрессионное кольцо (вид на SupplyHouse). Затем в конец трубки PEX вставляется полая латунная трубка.Затем все это вставляется в конец фитинга с резьбой, а затем на конец фитинга навинчивается латунная гайка с резьбой. Когда гайка затягивается, она прижимает пластиковое компрессионное кольцо к концу латунного фитинга, создавая уплотнение.
  • Вставные соединения: Самый быстрый способ соединения PEX — это метод вставной посадки, который включает в себя покупку специальных вставных фитингов, которые «захватывают» конец трубы PEX, когда вставляют его через конец (см. На Amazon ).Для использования нажимных фитингов не требуются специальные инструменты, но требуется специальное съемное кольцо, чтобы снять их с конца трубы после того, как вы ее подсоедините. В детстве, если вы когда-нибудь играли с одной из тех «ловушек» из бумажных трубок, которые хватали ваш палец при вставке в трубку, вы получите представление о том, как работает соединение «push-fit».

Советы по использованию PEX
  • Для достижения наилучших результатов используйте только рекомендованные инструменты для выполнения соединений PEX. Например, вы не получите такую ​​тугую посадку, если попытаетесь использовать плоскогубцы для обжима соединительного кольца, как при использовании обжимного инструмента PEX.
  • Храните PEX в помещении, вдали от солнечного окна, так как труба портится под воздействием ультрафиолета.
  • Используйте резак для PEX, чтобы делать чистые концевые надрезы, с которыми будет легче работать.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

+

Различные типы пластиковых труб, которые используют сантехники

Внутренняя сантехника существует уже давно, и материалы, из которых изготовлены трубы, претерпели множество изменений.На протяжении десятилетий металл и керамика были наиболее распространенными материалами для изготовления труб. Сегодня во многих домах все еще есть трубы из оцинкованной стали, глины или даже чугуна. Начиная с 1970-х годов медь заменила оцинкованную сталь и сегодня является наиболее распространенным металлом, используемым в водопроводных системах.

Пластиковые трубы, однако, играют важную роль в водопроводе. С различными типами пластиковых водопроводных и канализационных труб легче работать, чем с медью. Впервые пластиковые трубы начали использовать в 1930-х годах, а с 1960-х годов они стали популярными среди водопроводчиков благодаря достижениям в производстве пластика, которые сделали эти трубы более полезными в целом.

Не существует одного вида пластика, из которого изготавливают трубы. В течение многих лет серый пластик, называемый полибутиленом, был обычным явлением для водопроводных систем, но его больше не используют, потому что он раскалывается и создает утечки. Если в вашем доме есть старые полибутиленовые трубы, мы настоятельно рекомендуем вам заменить их пластиковыми трубами нового типа. Вот три типа пластиковых водопроводных труб, которые сегодня обычно используются сантехниками:

3 распространенных типа пластиковых труб

Поливинилхлорид (ПВХ)

Это материал, с которым вы, вероятно, знакомы больше всего, и он выполняет несколько функций в домашнем хозяйстве, помимо водопровода.Большинство магистральных водопроводов выполнено из ПВХ. Он не такой гибкий, как некоторые другие типы пластика, и, поскольку он коробится при высоких температурах (выше 140 ° F), он не используется в линиях горячего водоснабжения или на кухне. Этот тип пластиковой водопроводной трубы не подвержен коррозии и отличается низкой теплопроводностью.

Хлорированный поливинилхлорид (ХПВХ)

Это трубы из ПВХ, прошедшие хлорирование (обработку хлором). ХПВХ более прочен при более высоких температурах и давлениях, чем ПВХ, и широко используется в промышленной сантехнике.В домах он отлично подходит для транспортировки питьевой воды и работы с линиями горячего водоснабжения, для которых ПВХ не подходит. CPVC также более гибкий. Однако при замерзании он трескается, поэтому ХПВХ бесполезен для водопровода, потому что эти трубы должны быть закопаны в землю.

Сшитый полиэтилен (PEX)

Сантехники часто используют PEX в домашних сантехнических системах благодаря его многочисленным преимуществам. Этот тип пластиковой водопроводной трубы полезен как для горячего, так и для холодного водоснабжения и является излюбленным каналом для пресной воды на кухнях и ванных комнатах.PEX очень гибкий, поэтому он подходит для большинства пространств, недорого и с ним легко работать. Он бывает разных цветов, что позволяет водопроводчикам легко определять горячие и холодные линии для будущих работ. Однако им нужна поддержка из-за их гибкости.

Профессиональный сантехник знает, какие типы труб, металлические или пластиковые, использовать для ремонта, замены и модернизации водопровода. Если вам потребуется ремонт или другие работы с трубами, позвоните нашим опытным и имеющим лицензию сантехникам, чтобы убедиться, что работа выполнена точно и у вас есть подходящие трубы, обслуживающие дом.У вас есть проблемы с отоплением или кондиционером в вашем доме? Наши подрядчики также предлагают услуги по ремонту систем отопления, вентиляции и кондиционирования воздуха, такие как ремонт печи, установка котла, замена центрального кондиционера, ремонт тепловых насосов и ремонт воздуховодов.

Устройства для прокладки трубопроводов для вашего дома. Wm. Компания Henderson Plumbing, Heating & Cooling Inc. обслуживает округ Делавэр и Мейн Лайн, штат Пенсильвания.

Гидравлический распределительный трубопровод | Гидравлическое отопление

ГИДРОННЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ ТРУБОПРОВОД


В системах водяного отопления и охлаждения используется нагретая или охлажденная жидкость, обычно вода, а иногда и антифриз, в качестве теплоносителя, который распределяется по всему зданию с целью обогрева и охлаждения помещений.Другие виды гидравлической передачи энергии также относятся к этому объему работ.

Введение
Гидравлическое отопление и охлаждение — это технология с вековой историей, которая постоянно развивается, а гидравлические распределительные трубопроводы являются одним из основных применений пластиковых трубопроводных материалов, представленных строительным подразделением PPI с момента его основания.

Гидравлические трубопроводные материалы, представленные PPI, обеспечивают экономичные, безопасные, устойчивые и надежные трубопроводные системы для транспортировки нагретой и охлажденной воды без затрат, коррозии или экологических проблем, связанных с традиционными металлическими материалами, такими как медь и сталь.Некоторые из этих материалов использовались в гидравлических системах в течение пяти десятилетий.

Пластиковые трубопроводные материалы были одобрены для гидроники в модельных кодах механики в США и Канаде, включая Единый механический код (UMC), Международный механический код (IMC), Международный жилищный кодекс — механический (IRC-M), CSA B214 ( Код установки для систем водяного отопления) и другие.

Примечание: Материалы пластиковых трубопроводов не одобрены и не предназначены для использования с паром.

Материалы
Многие материалы для пластиковых трубопроводов, представленные строительным подразделением PPI, предназначены и сертифицированы для использования в распределительных трубопроводах. Это включает в себя определенные ХПВХ, PEX, PEX-AL-PEX, PE-RT и ПП материалы труб и насосно-компрессорных труб, а также фитинги, предназначенные для использования с каждым из этих материалов для трубопроводов. В системах поверхностного отопления / охлаждения чаще всего используются материалы PEX, PE-RT и PEX-AL-PEX.Из-за большой длины (например, тысячи футов) и большой площади поверхности (например, тысячи квадратных дюймов) трубок, используемых в излучающих системах, некоторые материалы PEX и PE-RT доступны с коэкструдированными барьерными слоями для диффузии кислорода, которые практически исключают перенос кислорода из атмосферы через стенку НКТ. Это предназначено для предотвращения растворения кислорода в жидкой среде и потенциального возникновения коррозии в любых компонентах из черных металлов (например, чугун или сталь) в системе трубопроводов.Алюминиевый внутренний слой внутри трубки PEX-AL-PEX также служит кислородным барьером.

Подробная информация о каждом из этих материалов для трубопроводов, в том числе о конкретных стандартах продукции, в соответствии с которыми они производятся, на веб-страницах каждого из материалов.

Приложения
В системах водяного отопления и охлаждения используются различные излучатели тепла для передачи тепловой энергии в пространство или из него. Общие примеры включают фанкойлы, конвекторы, радиаторы, охлаждающие балки.Сюда также входят излучающие поверхности, иногда называемые излучающими панелями, в которых используются встроенные трубы в полы, стены или потолки.

Гидравлические трубопроводные системы используются практически во всех типах жилых, коммерческих, институциональных и промышленных зданий.

Преимущества систем водяного отопления / охлаждения
Вода (R718 *) является оптимальным теплоносителем для отопления и охлаждения помещений и оборудования в зданиях. С точки зрения эффективности системы, типичные гидравлические системы превосходят системы VRF (регулируемый поток хладагента) на 30–40 процентов, в основном благодаря более низким затратам на перекачку.* Коды обозначений хладагентов см. в стандарте ANSI / ASHRAE 34

Гидравлические распределительные системы не распределяют хладагенты по зданиям. Риск распределенных хладагентов заключается в том, что в случае утечки эти газы имеют высокий коэффициент потенциала глобального потепления (GWP), иногда в тысячи раз превышающий показатель двуокиси углерода (CO2). ПГП воды практически равен нулю, поскольку она остается жидкостью. Кроме того, некоторые хладагенты легко воспламеняются и имеют ограниченные разрешения в строительных нормах и правилах.

Гидравлические системы отопления и охлаждения известны тем, что обеспечивают комфорт, эффективность и управляемость (то есть зонирование) с высокой надежностью и простотой.

Для получения дополнительной информации о преимуществах гидроники посетите сайт Hydronic Industry Alliance — Commercial (HIA-C).

Преимущества пластиковых трубопроводных материалов
Пластиковые трубы не подвергаются эрозии и коррозии, что предотвращает дорогостоящие повреждения, возникающие при протечке металлических труб.Пластиковые трубы также не накапливаются, что может затруднять потоки, увеличивать расходы на перекачку и снижать эффективность системы.

Гибкие пластиковые трубы, такие как PEX, PEX-AL-PEX и PE-RT, позволяют создавать изгибы и изгибы вручную, сокращая время монтажа и потери давления в трубопроводе.

Труба из ХПВХ обычно соединяется с фитингами с помощью цемента на основе растворителя, который химически соединяет компоненты в монолитную систему трубопроводов. Трубы из полипропилена представляют собой фитинги, обычно соединяемые термическим сплавлением, при котором компоненты физически свариваются в монолитную систему трубопроводов.Для каждого из этих материалов трубопроводов доступны механические компрессионные фитинги. Эти проверенные методы соединения исключают использование пламени при строительстве системы трубопроводов.

Поскольку эти пластмассовые материалы являются неотъемлемыми изоляторами, теплопередача через стенку трубы снижается, что является важным фактором при передаче нагретой или охлажденной воды на большие расстояния по всему зданию.

Прочие преимущества:

  • Пластиковые трубы могут сократить время монтажа и уменьшить потребность в тяжелом оборудовании
  • Пластиковые трубы тише и поглощают большинство скачков давления и гидравлических ударов
  • Благодаря чистым и беспламенным системам соединения риск возгорания снижается при установке пластиковых трубопроводных систем.
  • Материалы устойчивы к дезинфицирующим средствам, таким как хлор и хлорамины
  • Легкость, удобство транспортировки, снижение затрат на транспортировку и установку
  • Эти материалы обеспечивают простоту монтажа и профессиональный внешний вид.
  • Пластиковые трубы обеспечивают более низкую стоимость установленной системы, чем металлические трубы
  • Отсутствие стоимости брака позволяет избежать кражи с рабочего места
Устойчивое развитие
В дополнение к неотъемлемым преимуществам, перечисленным выше, пластиковые трубопроводные системы являются устойчивым выбором по многим причинам:
  • Для добычи руды не ведется горных работ, как и для металлов
  • Намного более низкие чистые затраты на энергию для производства пластика по сравнению с металлическими трубами
  • Гладкая стенка, отличные характеристики потока снижают расходы на перекачку
  • Гибкость позволяет гасить скачки давления и гидравлический удар, уменьшая скачки давления и продлевая срок службы оборудования
  • Пластиковые материалы не способствуют росту биопленок, что снижает потребность в химикатах для обработки воды, таких как ингибиторы коррозии.
  • Их небольшой вес снижает энергопотребление при транспортировке и стоит
  • Многие пластмассовые материалы для трубопроводов подлежат вторичной переработке по истечении срока их службы
Подводя итог, можно сказать, что пластиковые трубопроводные системы, используемые в системах водяного отопления и охлаждения, защищают здоровье, безопасность и благополучие!

См. Также



Консультации — Инженер по спецификациям | Выбор труб и материалов для трубопроводов

Джефф Болдт, ЧП, LEED AP, FASHRAE, FPE, HBDP; Кейт Стоун, ЧП 17 сентября 2018 г.

Предоставлено: IMEG Corp.

Цели обучения

  • Разберитесь в плюсах и минусах различных материалов трубопроводов.
  • Ознакомьтесь с некоторыми вопросами, связанными с совместимостью материалов.
  • Узнайте о проблемах коррозии в гидравлических и бытовых системах трубопроводов.

Так же, как свойства различных материалов труб сильно различаются (см. Таблицу 1), важность этих свойств сильно различается в зависимости от проекта. Выбор материала трубопровода зависит от области применения и качества воды.Например, в системах отопления часто используются стальные трубы из-за их низкой стоимости, прочности и устойчивости к теплу, тогда как в системах с чистой водой, вероятно, будут использоваться трубы из чистого полипропилена (PP) или поливинилиденфторида (PVDF).

Основные свойства материала

Сталь прочная, жесткая и имеет низкий коэффициент теплового расширения. Он также тяжелый (для его транспортировки может потребоваться несколько рабочих) и подвержен коррозии. Иногда ее называют углеродистой или черной сталью, чтобы отличить ее от нержавеющей и оцинкованной стали.Вся сталь по определению содержит углерод.

Сталь

часто используется для закрытых гидравлических систем, потому что она недорогая, особенно по сравнению с другими материалами в системах с высоким давлением, а коррозия в этих системах относительно легко контролируется. Он также является хорошим выбором для паровых и пароконденсатных систем, поскольку хорошо выдерживает высокие температуры и давления, а коррозия обычно не является проблемой для паропроводов. Тем не менее, коррозия является проблемой в пароконденсатных трубах, и многие инженеры указывают стальную трубу сортамента 80 просто потому, что на нее требуется примерно в два раза больше времени для прорастания ржавчины, чем у трубы класса 40.

Если амины (обычно циклогексиламин, морфолин или диэтилэтаноламин (DEAE) подаются правильно для нейтрализации pH конденсатной трубы, конденсатные трубы могут прослужить весь срок службы здания. Некоторые владельцы зданий не хотят, чтобы эти химические вещества содержались в паре, который может использоваться для увлажнения, поскольку проблем со здоровьем, однако отказ от использования этих аминов может потребовать замены трубопровода из нержавеющей стали (SS) или добавления отдельной системы «чистого пара» для увлажнения и стерилизации медицинских инструментов.

Жесткость важна, потому что она определяет расстояние между подвесами. Стальные трубы изготавливаются длиной 21 фут, и подвески могут быть разнесены на такое большое расстояние для труб большого диаметра. Однако для более гибких материалов могут потребоваться подвесы на расстоянии не менее 4 футов от центра или даже непрерывно. Обратитесь к ANSI / MSS SP-58: Подвески и опоры для труб — материалы, конструкция, изготовление, выбор, применение и установка для получения подробной информации о подвесках и расстоянии между подвесками.

Низкий коэффициент теплового расширения сводит к минимуму необходимость в расширительных петлях и компенсаторах.Однако высокая жесткость стали означает, что, хотя она меньше расширяется, она оказывает очень большие усилия на анкеры.

Труба из оцинкованной стали — это стальная труба, погруженная в ванну с цинком (см. Рисунок 1). Цинкование имеет два метода уменьшения коррозии:

  • Он покрывает поверхность, как краска, и в большинстве случаев образует прочный оксидный слой, такой как алюминий и нержавеющая сталь.
  • Обеспечивает протекторный анод (цинк) для защиты от коррозии вместо коррозии стали.

Оцинкованная стальная труба имеет все преимущества стальной трубы, а также улучшенную коррозионную стойкость в большинстве сред, хотя и при несколько более высокой стоимости. Цинкование почти идеально подходит для областей применения, где его периодически смачивают и сушат (например, дорожные знаки и ограждения). Он может выйти из строя в средах с высоким содержанием натрия (например, умягченная вода, которая вначале была очень жесткой), потому что натрий заставляет прилипшую оксидную пленку отделяться и реагировать больше как стальная труба, где оксид отслаивается.Если сваривается оцинкованная труба, сварщик должен быть осторожен и стачивать необработанную сталь. Ремонт цинкования с внутренней стороны трубы затруднен или невозможен. Если в интерьере требуется сплошной оцинкованный слой, подумайте о механических соединениях. (Более подробную информацию можно получить через Американскую ассоциацию гальванизаторов.)

Медная труба часто используется как в гидравлических, так и в бытовых системах, особенно для 2-дюймовых. и трубы меньшего диаметра. Однако некоторые подрядчики предлагают заменить оцинкованные стальные трубы для бытового водоснабжения медными до 6 дюймов.по размеру, особенно на Среднем Западе. Медь — дорогой материал, но имеет то преимущество, что весит меньше стали, и для ее установки может потребоваться меньшее количество сотрудников, в зависимости от веса и ограничений профсоюзов. Кроме того, медь обычно более благородна и устойчива к коррозии, чем сталь или оцинкованная сталь.

В индустрии HVAC большая часть меди относится к типу L (средней толщины) твердой (закаленной) меди, хотя подземная мягкая (отожженная) медь часто относится к типу K (толстая). Дренажный, сливной и вентиляционный трубопровод (DWV) тоньше (тип M).

Нержавеющая сталь считается устойчивой ко всем видам коррозии. Это верно во многих случаях, но не во всех. Анаэробная и хлоридная коррозия могут повлиять на SS. Самый распространенный сплав — нержавеющая сталь 304, который добавляет в сталь 18% хрома и 8% никеля. 304L имеет пониженное содержание углерода, чтобы свести к минимуму склонность SS к коррозии сварных швов. SS с обозначением L рекомендуется для всех SS, которые будут свариваться и могут иметь проблемы с коррозией, такие как выхлопные газы и некоторые системы трубопроводов.316 и 316L добавляют молибден, чтобы снизить восприимчивость к хлоридам.

В последнее десятилетие мы видели, что более тонкая нержавеющая сталь предлагалась в качестве альтернативы стальным оцинкованным трубам и медным трубам большего диаметра, в первую очередь для бытовых трубопроводов питьевой воды. Если это сделать неправильно, есть одна потенциальная проблема (см. «Смешивание материалов может вызвать проблемы»).

SS требует некоторого количества кислорода для образования приставшего оксидного слоя, как у алюминиевых автомобильных колес. Обычно это не проблема в системах водяного отопления / охлаждения или системах водоснабжения, но в большой системе хранения охлажденной воды уровень кислорода может стать достаточно низким, чтобы возникли проблемы с коррозией, вызванной микробами (известной как MIC).

Есть много марок СС. В целом сплавы серии 300 наиболее устойчивы к коррозии и немагнитны. Серия 400 тверже, устойчивее к истиранию, выдерживает более высокие температуры и обладает магнитными свойствами. Сплавы серии 200 используются в мойках и в тех местах, где допустима меньшая устойчивость к коррозии.

Чугун (CI) используется в основном в канализационных и ливневых системах. В этих случаях он имеет очень хорошую коррозионную стойкость. Недостаток в том, что самые обычные суставы не зажаты.Большинство соединений из чугуна являются вставными или без ступицы. Вставные соединения очень хорошо работают под землей, где давление почвы помогает остановить движение трубы. Однако над землей существует риск того, что труба может отделиться, если произойдет закупорка и давление станет слишком высоким. Оцинкованная сталь, в первую очередь для ливневых систем, с механическими муфтами или трубопроводами с пластиковым соединением, может быть указана, когда кажется возможным риск затопления из-за давления.

Ковкий чугун (DI) похож на чугун, за исключением того, что он имеет более низкий процент углерода и содержит отжиг и / или добавки, такие как магний, для образования другой (шаровидной) матрицы.Это делает его более прочным и пластичным, чем чугун. По коррозионной стойкости он очень похож на чугун. DI обычно используется для городских водопроводов. Для ливневой или канализационной канализации можно указать одну длину трубы прямого ввода, проходящей под опорами, чтобы в случае оседания конструкции труба изгибалась и не ломалась.

Duriron практически отсутствует на рынке, но его можно увидеть в проектах реконструкции. Это чугун с добавлением кремния для защиты от коррозии. Ранее он использовался для лабораторных систем удаления отходов.Чугунные форточки, которые «сверкают» на крыше, — это Duriron. Сегодня его обычно заменяют полипропиленом (PP), поливинилиденфторидом (PVDF) или иногда боросиликатным стеклом.

Трубопровод из поливинилхлорида (ПВХ) часто используется в жилых помещениях и становится все более популярным в коммерческих / промышленных приложениях. Его преимущество состоит в том, что он очень устойчив к большинству коррозии, но не к растворителям или некоторым маслам. Некоторые производители используют полиэфирное масло (POE) для очистки змеевиков HVAC и, в некоторых случаях, вызывают растрескивание труб для отвода конденсата из ПВХ.Хлорированный поливинилхлорид (ХПВХ) и акрилонитрилбутадиенстирол (АБС) также в значительной степени несовместимы с маслами POE.

Одна из проблем, связанных с ПВХ и ХПВХ, заключается в том, что они содержат хлор. Когда хлор горит, образуется горчичный газ. Хотя смертельные случаи не были вызваны горящей трубой в зданиях, выделяющей газообразный хлор, они прочитали по крайней мере одну статью о горящей копировальной машине из ПВХ, которая привела к гибели пожарных. Наибольшее беспокойство по поводу ПВХ вызывает близкое расстояние между подвесами и несоответствие установленному рейтингу распространения пламени / дыма 25/50 согласно NFPA 255: Стандартный метод испытания характеристик горения поверхности строительных материалов и ASTM E84: Стандартный метод испытания характеристик горения поверхности строительных материалов. Строительные материалы, требуемые строительными нормами для материалов, размещаемых в приточных коллекторах.Это также верно для полипропилена и большинства составов ХПВХ.

CPVC — это в основном ПВХ с добавлением сшитой молекулы хлора для повышения термостойкости. Обычно используется в системах горячего водоснабжения. Одним из недостатков систем трубопроводов из ПВХ, ХПВХ и большинства пластиковых и некоторых армированных волокном пластиков (FRP) систем является то, что они имеют фитинги с очень малым радиусом, поэтому они имеют более высокие коэффициенты перепада давления.

Полипропилен известен как олефин в ковровой промышленности, где он используется для изготовления ковров внутри и снаружи помещений.Преимущество полипропилена в том, что он работает с жидкостями при температуре до 210 ° F, и он очень устойчив к коррозии. Некоторые фирмы используют его для очистки кислотных отходов и (без добавок) для систем чистой воды. Он также используется в некоторых трубопроводах для отходов молочной промышленности, где вода при температуре 210 ° F может стекать в канализацию, чтобы очистить затвердевший сыр. В целом, полипропилен является наиболее устойчивым к коррозии из всех материалов, кроме ПВДФ и других производных тефлона.

Поливинилиденфторид (PVDF) — это фторполимер, родственный тефлону.Дорого, но с прекрасными свойствами. Он может выдерживать 212 ° F жидкостей, соответствует норме распространения пламени / дыма 25/50 для вытяжных коллекторов (и используется для внутренней обшивки городских автобусов, потому что он не горит, как другие пластмассы), и очень инертен ( т. е. его можно использовать для лабораторных или микрочиповых систем с водой высочайшей чистоты).

Трубы PEX (сшитый полиэтилен) стали очень популярными, особенно в системах водоснабжения жилых домов. Это прозрачный гибкий материал для труб, и некоторые его составы соответствуют требованиям 25/50 для пламени / дыма при размещении в коллекторах возвратного воздуха.Он очень гибкий, требует частой или постоянной поддержки.

Боросиликатное стекло когда-то было популярным материалом для лабораторных отходов. Он обладает высокой устойчивостью к коррозии, но стоит дорого и потенциально может вызвать проблемы, если в канализацию слить очень горячую воду. В современных лабораториях он обычно не используется.

FRP полезен для применений, где желательны коррозионная стойкость, стойкость к ультрафиолету (УФ) и большая жесткость, чем у пластмасс. Он имеет различные свойства коррозионной стойкости и прочности в зависимости от используемого пластика и волокна, а также от того, как оно ориентировано.Многие продукты позволяют выбирать различные внутренние покрытия, устойчивые к определенным химическим веществам. Трубопровод градирни — хорошее применение в системах отопления, вентиляции и кондиционирования воздуха при условии, что изделие имеет фитинги с низким коэффициентом потерь.

Способы соединения

Сварка — старая и надежная технология. Это в основном включает в себя плавление труб вместе. Этот метод используется для стали и полипропилена. Сварку можно использовать для оцинкованной стали, но отремонтировать цинковое покрытие на внутренней стороне труб практически невозможно, поэтому предпочтительнее механическое соединение.

Нарезание резьбы включает свинчивание труб вместе, обычно с помощью ниппеля с внутренней резьбой между двумя участками трубы с наружной резьбой. Нарезка резьбы обычна для стальных и оцинкованных стальных труб. Это также характерно для некоторых материалов пластиковых труб. Он используется для нержавеющей стали, но требует свежих штампов и анаэробного соединения для труб для создания герметичных соединений. Резьбовые соединения выдерживают нагрузки во всех направлениях.

Фланец стоит дорого, но практически надежен. Фланцевые соединения могут выдерживать любое желаемое давление и могут быть диэлектрическими для минимизации коррозии (см. Рисунок 2).

Механические муфты (см. Рисунок 3) выдерживают силы во всех направлениях, а также могут выдерживать любое желаемое давление. Сегодня мы наблюдаем движение к сборкам, сваренным в заводских условиях, которые соединяются в полевых условиях механическими муфтами, или к системам, которые полностью механически связаны, в основном в размерах более 2 дюймов. Доступны как жесткие, так и гибкие муфты. Некоторые проекты также включают вертикальные стояки, которые выигрывают от линейной гибкости «гибких» муфт, чтобы избежать компенсаторов или смещений, которые увеличивают размеры вала, чтобы предотвратить разрыв труб из-за сил сдвига на негибких стенках вала.Гибкие механические муфты также могут заменять гибкие соединения, в зависимости от геометрии и виброизоляции насоса или оборудования.

Коррозия

Коррозия очень важна для трубопроводных систем. Обычно в системах водяного отопления или охлаждения используются ингибиторы коррозии и, возможно, биоциды. Нитриты и молибдаты являются наиболее распространенными ингибиторами коррозии. Некоторые проектные фирмы устанавливают только молибдаты для систем с охлажденной водой, но допускают использование молибдатов или нитритов для систем водяного отопления, которые зимой поднимают температуру воды выше 140 ° F.Это связано с тем, что в прохладной воде нитриты могут быть пищей для микроорганизмов; микробиологическое «цветение» может происходить в системах с охлажденной водой.

Отдельные ингибиторы добавляются для защиты «желтых металлов», таких как медь. В гликолевых системах большинство поставщиков используют ингибитор фосфатной коррозии, потому что он также соответствует правилам Управления по санитарному надзору за качеством пищевых продуктов и медикаментов для пищевых продуктов, поэтому им нужно сделать только один продукт для пищевого и непищевого гликоля.

Однако, по крайней мере, один поставщик использует нитраты, поэтому каждый владелец должен вести учет того, что находится в их здании.Данных об эффективности лечения полунитратами и полуфосфатами нет; смешивание гликолей с ингибиторами различного химического состава не рекомендуется. Системы, содержащие гликоль, должны поддерживать концентрацию гликоля от 18% до 25%. Источники различаются по точному пределу, но ни один производитель не продает предварительно приготовленный гликоль с концентрацией ниже 20%; не рекомендуется использовать ничего ниже 25%.

Если этого не сделать, микроорганизмы могут быстро размножаться, потому что гликоль — это пища. Гликоль — это спирт, и, как и при производстве вина, до тех пор, пока его концентрация не станет токсичной, микроорганизмы будут размножаться.Никогда не допускайте подключения подпитки бытовой воды в гликолевой системе, иначе концентрация будет медленно снижаться, пока не возникнет серьезная проблема. Рекомендуется подающий бак, заполненный предварительно смешанным промышленным (не автомобильным) гликолем, реле давления и насос.

Сталь относительно невосприимчива к коррозии, если она находится в среде с высоким pH (например, стальная арматура в бетоне). Шкала pH является логарифмической и обычно находится в диапазоне от 0 до 14. Она показывает, насколько кислым или основным является раствор, где 0 — самый кислый, а 14 — самый основной.PH 7 указывает на нейтральность. Диапазон pH от 8 до 10,5 обычно используется для трубопроводных систем, содержащих сталь. Однако сталь подвержена коррозии при низком pH или при воздействии на нее отдельных химикатов. Многие схемы защиты от коррозии полагаются на высокий pH, но это проблема для систем, которые включают котлы с алюминиевыми теплообменниками, потому что алюминий несовместим с высоким pH. Комбинация стальных труб и алюминиевых теплообменников требует очень узкого диапазона pH в гидравлических системах, обычно от 8 до 8.5.

Поверхностная конденсация — еще одна проблема. На Среднем Западе в некоторых системах принято не изолировать трубы PEX или другие пластиковые трубы, потому что не образуется конденсат. Но с точки зрения энергии PEX теряет тепло быстрее, чем медная труба. Это связано с тем, что больший внешний диаметр PEX обеспечивает большую площадь поверхности для передачи тепла.

Диэлектрическая арматура сегодня вызывает споры. Диэлектрические фланцы часто являются предпочтительным диэлектрическим фитингом, потому что, если диэлектрические фланцы указаны и подрядчик устанавливает не диэлектрические фланцы, единственное исправление — установка пластиковых изолирующих вставок для болтов — замена фланцев не требуется.Однако сегодня NFPA 70: Национальный электротехнический кодекс (NEC) требует соединения металлических трубопроводов бытовой воды, что препятствует диэлектрическому разделению, обеспечиваемому диэлектрическими фланцами, штуцерами и, возможно, ниппелями.

Тщательно подумайте о материалах, которые вы указываете для трубопроводных систем. Каждый материал имеет отличное применение на рынке, но у каждого есть приложения, для которых он не подходит. Здесь были представлены плюсы и минусы нескольких часто используемых материалов, но эта статья лишь коснулась поверхности этой области инженерии.

Смешивание материалов может стать проблемой: знайте, какие материалы трубопроводов вы используете для минимизации коррозии

За последнее десятилетие труба с более тонкими стенками с механическим соединением (нержавеющая сталь марки 10 304 или SS) стала более распространенной для труб диаметром 2,5 дюйма. и более крупные системы бытового водоснабжения. Он обеспечивает высокую коррозионную стойкость и более низкую стоимость монтажа по сравнению с оцинкованной сталью сортамента 40 или медной трубой типа L.

Стоимость материала из нержавеющей стали марки 10 304 почти такая же, как и у оцинкованной стали марки 40, но она вдвое меньше по весу, поэтому установка дешевле.Стоимость медного материала почти вдвое выше, чем у медного сплава 10 304 SS в этих размерах, но у него такие же затраты на установку, поэтому у него также более высокая стоимость установки. Одна проблема, которая вызвала проблемы, заключается в том, что фитинги из нержавеющей стали марки 10 304 примерно на треть дороже, чем фитинги из оцинкованной стали категории 40, поэтому оцинкованные фитинги смешивают с прямыми трубами из нержавеющей стали с добрыми намерениями.

Считается, что и нержавеющая сталь, и оцинкованная сталь устойчивы к коррозии, а механическое соединение обеспечивает диэлектрическое разделение, что неверно.Диэлектрическая коррозия, которая возникает между цинкованием (цинком) и SS, очень велика, потому что материалы находятся почти на противоположных концах диаграммы благородства металлов. Коррозия цинка быстрая и серьезная (см. Рисунок 4).

Джефф Болдт является руководителем IMEG Corp., где он является директором по инновациям и качеству. Он также является членом ASHRAE TC 3.6 Обработка воды.

Кейт Стоун — младший директор и старший специалист по машиностроению в IMEG Corp., где он отвечает за техническую экспертизу и качество.

Какой трубопровод следует использовать для системы водяного отопления

A. Трубы из АБС-пластика

Трубы из акрилонитрилбутадиенстирола (АБС) долговечны и устойчивы к разложению водой и химическим веществам. Они обычно используются в канализационных системах и системах дренажно-канализационных труб (DWV). Они также распространены в электроизоляции. Несмотря на то, что эти трубы долговечны, их не рекомендуется использовать при слишком сильном солнечном воздействии, поскольку они могут деформироваться под воздействием открытого света.Они также не устойчивы к хлорированным и ароматическим углеводородам.

B. Трубы ПВХ

Как и трубы из АБС-пластика, трубы из поливинилхлорида (ПВХ) устойчивы к большинству солей, кислот и щелочей. Однако он менее прочен, так как должен быть более мягким и гибким, чем большинство пластиковых материалов. Они также устойчивы к разложению водой и могут использоваться как над, так и под землей.

C. Трубы PEX

Трубы

PEX производятся из сшитого полиэтилена в основном для того, чтобы сделать материал более прочным.Затем этот материал проходит экструзию, которую вы можете использовать для различных целей. Сюда входят системы водяного охлаждения и отопления, системы трубопроводов зданий и водопроводы в жилых домах. PEX — это гибкий пластиковый материал, который идеально подходит как для холодного, так и для горячего водоснабжения.

D. Медные трубы

Медные трубы долгое время остаются предпочтительным выбором по ряду причин. Некоторые из них включают долговечность, меньшую подверженность утечкам, пригодность для вторичной переработки и устойчивость к колебаниям температуры.Огромные недостатки меди — это дороговизна и сложность установки.

E. Свинцовые трубы

Свинцовые трубы широко используются в промышленности благодаря своей гибкости, пластичности и коррозионной стойкости. Эти отрасли включают атомные электростанции, химические заводы, гидро- и гальваническую промышленность, а также производство бумаги. Из-за ряда проблем со здоровьем свинцовые трубы запрещены к использованию в жилых помещениях. Однако вы все равно можете использовать их для дренажных и вентиляционных систем.

F.Трубы из высокопрочного чугуна

Ковкий чугун также является одним из наиболее предпочтительных материалов для труб по ряду причин. Среди них — пластичность, долговечность и коррозионная стойкость. Трубы из высокопрочного чугуна широко используются в производстве химикатов, сточных вод и шламов.

г. Трубы стальные

Сталь, вероятно, является наиболее известным материалом для промышленного применения, включая системы трубопроводов. Он известен своей прочностью, универсальностью, надежностью, простотой установки и обслуживания. Отрасли, в которых используются стальные трубы, включают электростанции, нефтегазовую промышленность, судостроение, строительство и многие другие.Главный недостаток стали — она ​​склонна к ржавчине, что означает, что обслуживание может быть дорогостоящим.

Домовладельцы: Как выбрать материалы для трубопроводов ОВК

В вашей системе отопления, вентиляции и кондиционирования воздуха используются трубы для различных целей. В кондиционере по петле трубопровода по системе транспортируется горячая и охлажденная жидкость, используемая для охлаждения воздуха, поступающего в ваш дом. В вашей печи трубы подают природный газ для питания вашей системы. Но какие материалы используются для этих различных типов трубопроводов HVAC? Вот краткое руководство.

Металлические трубы

Медь — отличный металл для транспортировки жидкостей. Он может выдерживать как очень высокие, так и очень низкие температуры, а также высокие уровни давления. Однако из-за значительных затрат медь обычно используется только для труб небольшой длины, три дюйма или меньше. Медные трубы также могут иметь опасность протекания, если они не будут должным образом герметизированы при установке.

Для металлических трубопроводов большей длины более практичным вариантом является сталь. Он также может выдерживать экстремальные температуры и даже более высокое давление, чем медь.Кроме того, намного проще герметизировать два куска стальных трубопроводов. Просто скрепите их болтами с прокладкой между ними.

Для металлических труб, проходящих под землей, важно использовать какую-либо катодную защиту, чтобы предотвратить их коррозию из-за грязи. Покрывая трубы тонким слоем другого металла, такого как цинк, внешний слой поглощает коррозию, оставляя внутренние трубы неповрежденными.

Пластиковые трубы

Пластик не ржавеет и не разъедает, как металл, что делает его хорошей альтернативой для подземных трубопроводов HVAC.Однако недостатком является то, что труба из ПВХ не выдерживает экстремальных температур и давлений, которые может выдержать металл.

Есть два способа решить эту проблему. Один — обработать металлические трубы пластиком. Он работает аналогично гальванике, позволяя тонкому внешнему слою пластика защитить металлическую трубу под ним. Второй способ — обработать пластик хлором, сделав трубы из ХПВХ. Эти трубы прочнее и способны выдерживать более экстремальные температуры и более высокие давления, что делает их более подходящими для подземного использования.

Чтобы узнать больше о материалах трубопроводов HVAC, свяжитесь с нами сегодня в Rinaldi’s Energy Solutions. Мы предлагаем качественные решения для отопления и охлаждения в районе Орландо.

Свяжитесь с нами

Готовы начать?

Свяжитесь с нами, чтобы получить дополнительную информацию или запланировать осмотр.

Позвоните нам

(407) 275-0705

Пластиковые, металлические и гофрированные водопроводные трубы в Ace Hardware

Самостоятельная работа с водопроводными трубами может показаться непосильной задачей, особенно когда вы начинаете покупать водопроводные трубы и понимаете, сколько вариантов доступно.Вам нужны водопроводные пластиковые трубы, гибкие трубы PEX, оцинкованный металл или водосточные трубы?

Типы труб, которые могут вам понадобиться, будут зависеть от характера проекта. Изучите следующую информацию от Ace Hardware, чтобы не сомневаться в своей следующей сантехнической работе. Прочтите, чтобы узнать о наиболее распространенных типах водопроводных труб и о том, для каких областей применения они могут лучше всего подходить, чтобы сузить круг вашего выбора.

Типы сантехнических пластиковых труб

Сантехнические пластиковые трубы играют важную роль в различных сферах жилищного и коммерческого водопровода.С пластиком, как правило, легче работать, чем с металлическими водопроводными трубами, и, как правило, его легче заменить, чем с другими типами материалов для водопроводных труб. Три распространенных типа сантехнических пластиковых труб включают в себя:

ПВХ

Поливинилхлорид (ПВХ), наиболее часто используемый в жилых помещениях, — это поливинилхлорид (ПВХ), с которым легко работать, и для его установки не требуются слесарные работы или сварка. ПВХ является экономичным и универсальным продуктом, имеющим множество различных фитингов и размеров.Этот материал хорошо подходит для домашнего водопровода, потому что он не подвержен ржавчине или коррозии. Напорные трубы из ПВХ также не подвержены изгибу под давлением, что делает их идеальным решением для систем с высоким давлением.

CPVC

Трубы из хлорированного поливинилхлорида (CPVC) обычно изготавливаются из тех же материалов, что и трубы из ПВХ, но с добавлением хлора. Эти водопроводные пластиковые трубы обладают теми же преимуществами, что и стандартные ПВХ, но с повышенной прочностью. ХПВХ не разлагается под воздействием горячей воды и безопасен для питья.Однако трубы из ХПВХ могут расколоться в случае замерзания.

Трубка PEX

Невероятно гибкий вариант трубопровода. Трубки PEX могут быть протянуты по всему дому и даже при необходимости согнуты вокруг углов. Эти типы водопроводных пластиковых труб могут расширяться и сжиматься, что позволяет им лучше выдерживать морозные условия, чем трубы из ХПВХ.

Гофрированные водопроводные трубы

Гофрированные водосточные трубы, также называемые «французские водостоки», представляют собой гибкие дренажные трубы с крошечными отверстиями, через которые вода проникает из окружающей почвы.Эти типы водопроводных пластиковых труб часто устанавливаются под лужайками, чтобы вода могла легко уйти во время дождя.

Типы металлических сантехнических труб

Многие домовладельцы предпочитают внешний вид металлических сантехнических труб для открытых труб раковин, туалетов и душевых. Металлические водопроводные трубы используются в различных жилищных и сантехнических целях, и некоторые из наиболее распространенных типов включают:

Медные трубы

Благодаря своей высокой надежности и долговечности медные трубы являются одними из самых традиционных используемых водопроводных труб.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
