Мощность сварочный инвертор: ВЫЧИСЛЕНИЕ ПОТРЕБЛЯЕМОЙ МОЩНОСТИ СВАРОЧНОГО ИНВЕРТОРА – Потребляемая мощность сварочного аппарата. Факторы и формула расчета

ВЫЧИСЛЕНИЕ ПОТРЕБЛЯЕМОЙ МОЩНОСТИ СВАРОЧНОГО ИНВЕРТОРА

Потребляемая мощность сварочного инвертора довольно просто вычислить по нехитрой формуле. Для понимания всех нюансов, связанных с работой сварочника, и аспектов вычисления его мощности нужно прояснить несколько моментов, которые необходимо знать всем, кто занимается сваркой. И неважно где вы проводите сварочные работы, у себя дома, в гараже, на даче или в профессиональном коллективе большого цеха или завода.



Аппараты инверторного типа делятся на три категории. Бытовые инверторы рассчитаны на небольшую продолжительность включения и работу от однофазной сети переменного тока 220 В. Это означает, что работать таким аппаратом на предельных мощностях можно лишь непродолжительное время – минут 20-30, давая ему отдых, равный этому времени либо превышающий его на порядок. Полупрофессиональные аппараты позволяют увеличивать время работы от 5 до 8 часов без перерыва. Для полупрофессиональных инверторов время отдыха снижено благодаря особенностям конструкции. Профессиональные инверторы рассчитаны на потребление тока 220/380 В зачастую от трехфазной сети электрического тока.

Современные типы сварочных аппаратов.

Бытовые, полупрофессиональные и некоторые профессиональные сварочные агрегаты бывают рассчитаны на работу от сети 220 В. Однако следует помнить, что для бытовых электросетей ток максимальной нагрузки не может превышать 160 А. Потребляемая мощность всей фурнитуры, такой как розетки, штепсельные вилки и силовые автоматы не рассчитана на превышение этого порога.

Поэтому подключение инверторного сварочного аппарата с более высокими показателями либо спровоцирует срабатывание автоматов, либо вызовет выгорание контакта на стыке вилка-розетка, либо что самое опасное, приведет к выгоранию электрической проводки. Это противоречит всем правилам техники безопасности. Так что запитывая профессиональный агрегат от бытовой электросети для работы со сварочным током более 160 А, будьте готовы к проблемам. Но лучше этого не допускать.

Вернуться к оглавлению

Устройство инвертора

Устройство сварочного инвертора таково, что вначале переменное напряжение 220 В с частотой 50 Гц преобразуется в постоянное, а после того в переменное высокочастотное напряжение с рабочим показателем частоты колебания до 200 Гц. После этого напряжение вновь преобразуется в постоянное и подается на сварочную дугу. Контроль качества дуги происходит автоматически, с помощью микропроцессорной начинки блока управления инвертора. Залипания электрода, такие частые при сварке посредством трансформатора, практически сходят на нет.

Схема внутреннего устройства инвертора.

При коротких замыканиях длительностью менее 0,5 секунды управляющий блок генерирует последовательность коротких по времени, но очень мощных импульсов тока. Это приводит к разрушению возникающих перемычек из жидкого металла. При замыкании длительностью 0,5 секунды инвертор попросту отключается, не примораживая электрод и не перегревая цепи агрегата. Это устройство является базовым для всех типов инверторов и отличает их от трансформаторов и выпрямителей на базе диодного моста.

Самое главное свойство сварочного инвертора – это потребление энергии. Неважно, какова потребляемая мощность аппарата инверторного типа, она практически полностью расходуется на сварку. Отсюда можно сделать вывод, что коэффициент полезного действия инверторного агрегата очень высок. От 85 до 95%.

Вернуться к оглавлению

Что нужно знать?

Перед тем как начать подсчет потребляемой мощности инверторного сварочного аппарата, нужно узнать следующее:

1. Диапазон входного напряжения.
2. Диапазон сварочного тока.
3. Напряжение сварочной дуги.
4. Коэффициент полезного действия конкретной модели сварочного аппарата.
5. Продолжительность включения.
6. Коэффициент мощности конкретной модели.

Характеристики инвертора

Диапазон сварочного тока нужен для того, чтобы узнать при каких характеристиках сети электрического тока нам придется работать. Наверняка ни для кого не является тайной, что часто в наших электросетях не наблюдается номинального напряжения 220 В. Часто оно едва дотягивает до 200 В. Следует запомнить: просадка напряжения при подключении сварочного инвертора бытового типа составляет 5-10% от общего номинала сети. Потому лучшие показатели мощности будут у таких инверторов, которые рассчитаны на напряжение питания от 150-170 В и до 220-250 В.

Диапазон сварочного тока дает нам значения максимального и минимального уровня, мощность аппарата напрямую зависит от этих параметров. Для бытовых инверторов эти показатели в нижней границе разнятся от 10 до 50 А, а в верхней 100-160 А. Напряжение выходного тока, оно же может называться напряжением сварочной дуги, колеблется для недорогих бытовых моделей от 20 до 30 В. Коэффициент полезного действия у инверторов с максимальным показателем выходного тока160 А, как правило, редко превышает 0,85%. Высокий КПД сварочного агрегата напрямую зависит от продолжительности включения.

Вычисление мощности

Продолжительность включения – это характеристика, которая показывает, насколько качественный аппарат вы собираетесь использовать. Обычно это процентный показатель времени непрерывной работы инвертора относительно общего времени его использования. Показатель на уровне 50% скажет о том, что при работе 2,5 минуты аппарат должен отдыхать 2,5 минуты. Чем ниже показатель, тем дольше должны отдыхать цепи и тем быстрее сработает автоматическое реле отключения при перегреве.

Напротив, высокий процент покажет, что аппарат можно использовать достаточно долго, прерываясь лишь на замену электродов и проверку сварочного шва.

Схема работы сварочного инвертора.

Процент мощности вычисляется путем деления времени непрерывной работы на сумму времени непрерывной работы и времени паузы до следующего включения аппарата. Результат умножается на 100. Например, аппарат исправно работал 3 минуты, пока не сработала защита от перегрева, затем он находился в покое 2 минуты, после чего вновь был готов к работе:

3 мин / (2 мин + 3 мин) х 100 = 60

Коэффициент мощности для бытовых или полупрофессиональных сварочных аппаратов инверторного типа редко превышает порог 0,6-0,7. Это необходимо просто запомнить.

Все нужные для вычисления значения легко можно найти в технической документации для данного устройства, на сайте производителя либо на кожухе самого сварочного аппарата.

Представим, что для примера мы имеем сварочный аппарат, питающийся от сети переменного тока 160-220 В, имеющий максимальное значение тока 160 А при максимальном напряжении сварочной дуги в 23 В. КПД этой модели инвертора 0,89, а показатель ПВ, продолжительность включения, составляет 60%.

Теперь вычисляем максимальную потребляемую мощность инвертора с приведенными выше параметрами. Для этого сначала умножаем максимальное значение выходной силы тока на максимальное выходное напряжение. Получившийся результат разделим на значение КПД аппарата.

160 А х 23 В / 0,89 = 4135 Ватт

4,1 кВт – это мощность, которую аппарат потребляет непосредственно при сварке. Средняя мощность вычисляется путем умножения значения максимальной мощности на показатель продолжительности включения:

4135 Ватт х 0,6 = 2481

Средняя мощность инвертора является наиболее актуальным показателем, потому что сварка обычно не происходит непрерывно на протяжении многих часов или дней. Случаются паузы, когда сварщику требуется сменить электрод или подготовить детали к последующей обработке. Нередко сварочные работы можно провести на более низком показателе силы тока, в этом случае снизится и общая мощность, потребляемая инвертором. Подставляем в первую формулу значения, которые можно выставить на консоли сварочного агрегата и находим нужные параметры мощности.



Подбираем электроды

Таблица разновидностей электродов.

У начинающих сварщиков нередко возникает вопрос, электроды каких диаметров использовать при определенных параметрах выходной силы тока и толщине металла?

1. При толщине металла 1-4 мм используют электроды диаметром до 2 мм. Сила тока, выставляемого на выходе, должна подбираться оптимально в диапазоне от 20 до 90 А.
2. При толщине металла 5-7 мм используют электроды 3 мм в диаметре. Сила тока выставляется в диапазоне 90-130 А.
3. Если металл имеет толщину 8-12 мм, используют электроды 4 мм. Сила тока в диапазоне 140-180 А.
4. Металл толщиной 12-16 мм сваривается электродами 5 мм в диаметре при силе тока 180-220 А.
5. Металл толщиной свыше 15 мм должен подвергаться воздействию электродов, начиная от 6 мм при силе тока от 220 А на выходе инвертора.

Металл толщиной более 15 мм лучше подвергать сварке с помощью газового сварочного аппарата.

Использование электросварки может оказаться в данном случае нерентабельной и высокозатратной

Потребляемая мощность сварочного аппарата. Факторы и формула расчета

Расход энергии на работу сварочного агрегата может меняться в зависимости от разных причин. Во-первых, это сама мощность аппарата, во-вторых, пределы входящего напряжения и т.д. Но с помощью некоторой формулы рассчитывается итоговая мощность аппарата, она имеет незначительные расхождения с реальными цифрами, но это не существенно. Поэтому, тем, кто следит за оборотами электрического счетчика, пригодится данная статья. Мы подробно расскажем о всех моментах, которые влияют на потребляемую мощность инверторного сварочника и как рассчитывается его совокупная мощность.

Факторы, влияющие на потребление энергии

Перед проведением подсчетов, вы должны четко понимать, из каких величин складывается общее потребление электричества. Мощность, указанная на коробке, тоже учитывается в просчете, это важная составляющая, но она не является единственной. Также нужно знать несколько величин, чтобы более точно составить формулу.

Из основных факторов, влияющих на напряжение, выделяют:

• мощность аппарата;
• диапазон входящего напряжения;
• максимальный сварочный ток, на который способен инвертор;
• параметры напряжения электрической дуги;
• коэффициент полезного действия конкретной модели;
• длительность работы.

Совокупность всех значений будет определять суммарную мощность агрегата.

Из дополнительных составляющих потребляемой мощности учитывают:

• состояние вашей проводки;
• условия и режимы сварки;
• надежность проводов.

Также нужно обратить внимание, что бытовая электросеть не всегда выдает общепризнанное напряжение в 220 вольт. В лучшем случае, вы получите 200. Когда вы включаете сварочный аппарат, то снижается диапазон сварочного тока, необходимый при работе. Это затрудняет произвести точный расчет. В первую очередь это касается не мощных инверторов. Если же аппарат рассчитан на работу в пределах 150-250 вольт, то подсчеты производятся с более точными показателями. Так как среднее арифметическое значение примерно равно напряжению электросети.

Теперь поговорим о продолжительности работы аппарата. Она относится к основным условиям расчета мощности. Эта важная характеристика показывает, сколько времени может работать инвертор непрерывно. У каждой модели разные значения работы и отдыха. Например, сварочник работает в течение четырех минут, а для охлаждения ему потребуется такое же время. Но есть сварочные инверторы, которые работают 5 минут, а отдыхают 2 минуты. В этом случае, расход потребления будет выше. Этот факт нужно запомнить в последующих расчетах.

Формула расчета

Чтобы правильно произвести расчет, первым делом, необходимо ознакомиться с техническими параметрами вашего сварочного аппарата из инструкции, прилагаемой к изделию или информацией в интернете, применимой именно к данной модели.

Данные, которые вы найдете в технических характеристиках следующие:

• КПД мощности;
• силу тока в максимальном значении;
• наивысшее напряжение электродуги;
• коэффициент эффективности аппарата;
• длительность работы.

Формула такая:

Max значение силы тока* Max значение напряжения / КПД = потребляющая мощность аппарата

Мы облегчим вам работу, и скажем, что коэффициент мощности всегда берите за 0,6. Такое значение имеют практически все современные инверторы. Теперь подставьте цифры из данных о вашем сварочнике в формулу, и вы получите мощность аппарата в рабочем состоянии.

Но выделим такие моменты, как замена электродов, регулировка мощности, простой для подбора следующих свариваемых поверхностей и другие моменты, когда вы не производите сам шов. Для этих целей пригодится параметр длительности работы аппарата, о котором мы говорили выше. Полученный результат мощности аппарата необходимо умножить на эту цифру. Тогда вы приблизите результат к более точным значениям. Например, ваша первая цифра составила 5 кВт. Умножаем на нижнее значение времени работ (например 60%) и получаем 3 кВт, которое и составляет среднюю мощность всех сварочных работ, включая простои.

Такая несложная процедура просчета обеспечит вас знаниями, сколько затрачивает ваш инвертор электроэнергии. Напомним, что эта формула применима только к сварочным инверторам, а с расчетами полуавтомата не работает. Но о них поговорим в следующий раз. Скажем только, что их потребляемая мощность будет выше.

Выводы

Теперь вы точно сможете просчитать, сколько электроэнергии уходит на сварочные работы. Чтобы сэкономить деньги на оплату счетов электросети, приобретите аппарат с более низкой мощностью. Любой сварочный инвертор сгодится для небольших дачных работ, а небольшое потребление электроэнергии станет для вас приятным бонусом.

А какие вы проводите подсчеты, чтобы рассчитать мощность своего аппарата? Может у вас есть другой подход? Будем признательны за ваши комментарии.

Вычисление мощности сварочного инвертора

2017-06-20 Статьи

Сварочные инверторы сегодня приобрели большую популярность, постепенно вытеснив трансформаторы и выпрямители. Благодаря небольшим габаритам и приемлемой цене они стали доступны для использования и в загородном хозяйстве и в гараже и в домашних условиях.

При выборе инвертора у непрофессиональных сварщиков может возникнуть вопрос — а на какую же максимальную мощность выбрать сварочный аппарат? В магазинах можно найти большое количество сварочных инверторов с заявленным максимальным током 160А, 190А, 200А, 250А и т.д. Конечно есть соблазн взять сварочник помощнее, с запасом. И тут при выборе надо помнить, где он будет применяться и с какой целью. Например обычная бытовая однофазная сеть 220В рассчитана на ток нагрузки до 16А. На такой ток рассчитаны розетки, вилки, провода, автоматы. То есть максимальная мощность сварочного инвертора при работе в такой сети будет ограничена.

Также важно помнить, что далеко не все наши сети имеют стабильное напряжение 220V. Если в городской черте перепады напряжения обычно незначительны — до ± 15%, что не является проблемой для сварочных инверторов, рассчитанных на отклонения напряжения до 20%, то в садоводствах, деревнях, гаражах просадка может достигать и 25-30% от номинального напряжения. В таком случае большинство инверторов будет работать нестабильно, дугу будет просто не поджечь.

Так как же нам рассчитать потребляемую мощность инвертора?

Для этого необходимо знать несколько характеристик, а именно коэффициент полезного действия (КПД) инвертора, напряжение сварочной дуги, продолжительность включения, коэффициент мощности, значение максимального тока.

КПД сварочных инверторов в среднем составляет 85%.

Продолжительность включения (ПВ) — это характеристика времени непрерывной работы инвертора относительно общего времени его использования. Она обычно рассчитывается в процентах, за 100 % принят цикл 10 мин. В хороших профессиональных инверторах ПВ считается 60 % и выше.

Коэффициент мощности для недорогих моделей имеет показатель 0,6-0,7. Для дорогих профессиональных моделей этот показатель может иметь значение 0,8-0,85.

Теперь рассчитаем потребляемую мощность инвертора.

Например, наш сварочный инвертор имеет такие характеристики: максимальный потребляемый ток 160А, выходное напряжение 30V, КПД составляет 0,85, продолжительность включения 60 %.

Умножаем максимальный потребляемый ток на выходное напряжение и коэффициент мощности P= I * U * cosφ = 160 * 30 * 0.7 = 3360 W. Теперь полученный результат разделим на 0,85. 3360/0.85 = 3953 W. Мы получили максимальную мощность инвертора, потребляемую при сварке. Высчитаем среднюю мощность инвертора, умножив максимальную мощность на ПВ — 3953 * 0,6 = 2372 W. Этот показатель и является тем значением, на который надо ориентироваться.

В заключении хотел бы привести таблицу выбора диаметра электродов в зависимости от толщины металла и сварочного тока.

Толщина металла, мм	Мощность сварочного тока, А	Диаметр электрода, мм
1,5	30–50	2,0
2,0	45–80	2,5
3,0	90–130	3,0
4,0	120–160	3,0
5,0	130–180	4,0
8,0	140–200	4,0
10	150–220	4,0–5,0
15 и более	160–320	4,0–6,0

Как рассчитать мощность сварочного аппарата? Для новичков

Время чтения: 5 минут

Потребляемая мощность сварочного инвертора может разниться в зависимости от множества факторов: начиная от мощности аппарата, заканчивая диапазоном входного напряжения. Но, несмотря на множество нюансов, потребление можно высчитать с помощью простейшей формулы. Результаты расчетов могут иметь погрешность, но незначительную. Поэтому такая формула пригодится всем домашним мастерам, которые беспокоятся о счетах за электроэнергию.

В этой статье мы подробно расскажем, какие факторы влияют на потребляемую мощность, если используется инверторная сварка, как рассчитать потребляемую мощность сварочного инвертора для сварки в домашних условиях и насколько экономичным может быть инверторный сварочный агрегат.

Содержание статьи

Что влияет на потребление

Перед тем, как произвести расчет для инверторного сварочного аппарата, вам нужно узнать, что именно влияет на потребление. Ошибочно полагать, что одна лишь мощность аппарата позволит произвести правильные расчеты. Эта характеристика действительно важна, но она не единственная, которую нам нужно учесть. К тому же, для вычислений нам в любом случае понадобится несколько значений.

Итак, на потребление влияет мощность аппарата, диапазон входного напряжения, возможный сварочный ток (который способен выдать аппарат), значение напряжения дуги, КПД вашего аппарата (индивидуален для каждой отдельно взятой модели), время работы аппарата. Это основные факторы, влияющие на потребление.

Читайте также: Инверторная сварка для начинающих

Среди косвенных факторов можно упомянуть состояние вашей бытовой электросети, условия, в которых производит сварка, качество кабелей и прочее. Но эти факторы влияют в наименьшей степени.

Также учитывайте, что от бытовой электросети редко можно добиться заветных 220 Вольт. В лучшем случае, розетка выдаст 200 вольт или даже меньше. Поэтому при подключении сварочного инвертора уменьшается диапазон сварочного тока, с которым можно работать. Из-за этого порой сложно просчитать потребление. Особенно, если аппарат мощный. Если ваш аппарат рассчитан на работу от 150 до 250 Вольт, то расчеты будут более точными. Поскольку мощность аппарата в целом сопоставима с мощностью, бытовой электросети.

Выше вы узнали, что потребляемый токзависит от многих факторов. Среди них мы указали продолжительность работы аппарата. С этой характеристикой не все так просто. Она является одной из важнейших, поскольку показывает, сколько аппарат способен непрерывно работать. Зачастую, у инверторов равное время работы и отдыха. Т.е., время сварки примерно равно времени, необходимого для остывания аппарата. Например, сварка 3 минуты и отдых тоже 3 минуты.Запомните эту характеристику для вашего аппарата. Она вам понадобится при дальнейших расчетах.

Чем больше разница между работой и отдыхом в сторону работы, тем выше потребление. Это тоже нужно учитывать. Теперь давайте перейдем от слов к делу и рассчитаем потребляемую мощность сварочного аппарата.

Расчет потребления

Чтобы узнать, сколько потребляет сварочный аппарат инверторного типа, внимательно прочтите инструкцию к вашему аппарату. Или найдите другой источник, где можно узнать технические характеристики вашей модели. Из ТХ вы узнаете все необходимые исходные данные.

Итак, для вычислений нам нужно знать коэффициент мощности, максимальное значение силы тока, максимальное напряжение сварочной дуги, КПД аппарата и время работы аппарата (этот параметр пригодится нам позже). Считать будем по следующей формуле:

Макс. зн. тока х макс. зн. напр. / КПД = потребляемая мощн. (во вр. сварки)

Коэффициент мощности схож у большинства домашних инверторов и составляет 0,6. Просто запомните это число и используйте в своих расчетах.

Максимальное значение тока будет 160 А, в качестве примера. Вы должны вписать значение из своих технических характеристик.

Пусть максимальное напряжение дуги будет 25 В. Впишите свое значение.

Пусть КПД нашего аппарата равняется 0,90. А время работы составляет 60% от 100% сварочных работ (3 минуты работы и 2 минуты отдыха).

Теперь проводим расчет электроэнергии, которую потребляет наш сварочный инвертор. 160 А х 25 В / 0,90 = 4445 Ватт. Это примерно 4,4 кВт. Учитывайте, что это мощность инвертора, потребляемая только во время работы.

А ведь сварка не всегда ведется беспрерывно. Порой необходимо заменять электроды, поменять силу сварочного тока или подготовить следующие детали. Поэтому наш расчет недостаточно точный. Чтобы решить эту проблему нам понадобится время работы аппарата. Выше мы писали, что для нашего аппарата оно составляет 60%. Теперь умножьте 4,4 на 0,6 и получите более точную цифру. В нашем случае 4,4 х 0,6 = 2,7 кВт. Полученный результат — это средняя мощность инвертора, которую он потребляет за все время сварочных работ, с учетом пауз.

Еще раз повторяем, что эти расчеты производились с учетом наших характеристик, который мы выбрали в качестве примера. Вам нужно подставить свои значения, если они отличаются от описанных выше.

Вот и все. Выполнив несложные расчеты можно легко узнать, сколько кВт потребляет инверторная сварка и сможете ли вы обеспечить себе комфортные условия для работы. Мы не упомянули расчет потребления при сварке полуавтоматом. Поскольку потребляемая мощность полуавтомата — это тема для отдельной статьи. Скажем лишь, что этот показатель будет выше процентов на 20 в сравнении с инверторной сваркой.

Вместо заключения

Вот и все, что вам нужно знать. Мы постарались подробно описать все нюансы и особенности, чтобы вы в полной мере понимали, сможете ли оплачивать счета за электричество. Если вы не уверены в правильности своих расчетов или просто беспокоитесь о большом расходе электроэнергии, то лучше приобретите аппарат малой мощности, с его помощью вы сможете выполнить большинство мелких домашних сварочных работ, при этом не разоритесь. Мощность потребления у таких аппаратов незначительна и при этом позволяет сварить теплицу или отремонтировать небольшие металлические детали.

Приведенные нами формулы достаточно просты и позволяют быстро рассчитать потребляемую энергию. Но, возможно, вы знаете другие способы расчета? Как вы рассчитываете расход вашего сварочного аппарата? Может быть, вы знаете другой, более эффективный способ? Поделитесь своим мнением в комментариях ниже. Оно будет полезно для всех. Желаем удачи в работе!

[Всего голосов: 3    Средний: 3.7/5]

Какой мощности нужен генератор для инверторной сварки

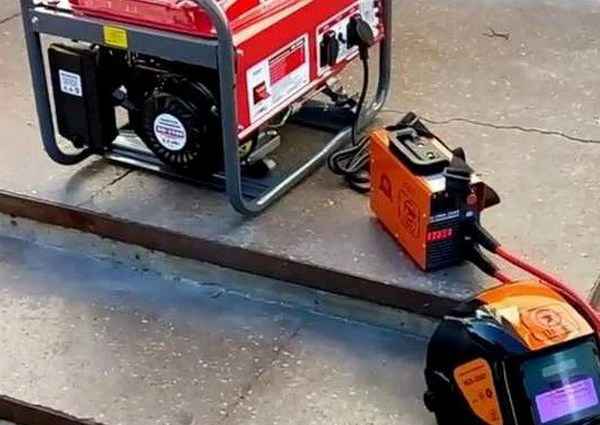

Какой мощности нужен генератор для инверторной сварки?

Инверторная сварка становится популярной изо дня в день. Возможность варить при пониженном напряжении в электросети и от генератора, сделали сварочные инверторы незаменимым инструментом для сварки в быту.

Чтобы разобраться с тем, какой генератор для инверторной сварки выбрать, нужно учитывать не только мощность инвертора. На выбор сильно влияет и сварочный ток, который подбирается с учётом использования различных электродов.

Сварка — это по своей сути короткое замыкание, поэтому большинство генераторов и реагируют на подключённый сварочный аппарат, соответственно. Если генератор недостаточной мощности, то при сварке инвертором он будет все время уходит в защиту, простыми словами, выключаться. Чтобы этого не происходило, нужно правильно рассчитать мощность генератора для подключения сварочного инвертора.

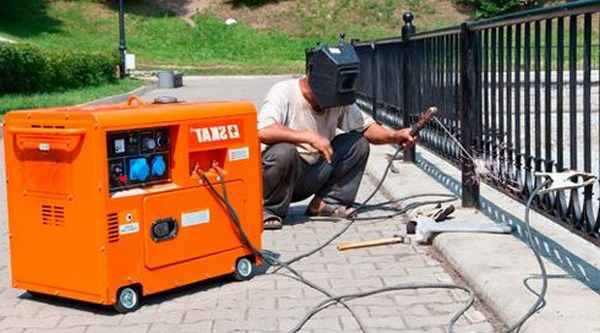

Какой мощности нужен генератор для инверторной сварки

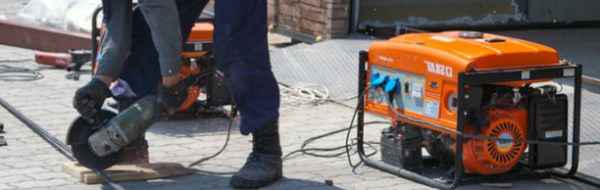

Генератор для сварки должен быть мощным и надёжным, в противном случае, он быстро выйдет из строя. На сегодняшнее время существуют различного типа генераторы, синхронные и асинхронные, а также инверторные (см. на сайте mmasvarka.ru). Для подключения сварочного инвертора необходимо приобретать только асинхронный генератор, работающий на бензине или дизельном топливе.

Теперь что касается мощности генератора, она, как было сказано выше, должна быть выбрана с небольшим запасом (20-25%), чтобы генератор при подключении сварки не уходил в защиту. Мощность генератора следует подбирать исходя от мощности подключаемого к нему сварочного инвертора. Узнать мощность инвертора можно в документации к нему. При этом не следует путать кВт и кВА, поскольку это совершенно разные значения.

Как перевести кВА в кВт

• кВА — это номинальная мощность электроприбора;
• кВт — активная мощность.

Очень часто в паспорте к сварочному инвертору мощность указывается не в кВт, а в кВА, поэтому нужно уметь перевести кВА в кВт. Для этого достаточно воспользоваться следующим примером, где 10 кВА * 0,8= 8 кВт. Таким образом, после необходимых расчётов, становится понятным, сколько именно потребляет сварочный инвертор в нагрузке.

При этом нужно учитывать и сварочный ток, который выдаёт инвертор. Чем больше сварочный ток, тем больше будет создавать нагрузку инвертор на электросеть или работать на пределе своих возможностей. Поэтому, если нужно варить электродами 3 или 4 мм, от генератора, то нужно быть готовым к тому, что генератор мощностью в 2,5-3 кВт будет абсолютно непригодным для этих целей.

Сила тока инвертора и мощность генератора: что нужно знать?

Следовательно, обязательно выбирая генератор для сварочного инвертора, следует учитывать и максимальную силу тока. Так, например, если максимальная сила тока сварочного инвертора равняется 180А, то нужно их умножить на 25В, не забыв и про КПД. Чаще всего, КПД инвертора для сварки составляет 85%, поэтому можно смело брать значение в 0,85.

Воспользовавшись данным расчётом: 180А*25В/0,85=5294 Вт становится понятным, что мощность генератора для инвертора на 180А, должна составлять не менее 5,5 кВт. Однако в идеале нужно брать генератор с минимум 25% запасом по мощности, если варить инверторной сваркой придётся достаточно часто. Поэтому цифра касательно мощности генератора, автоматически повышается до значения 6,6 кВт и является оптимальной в данном случае.

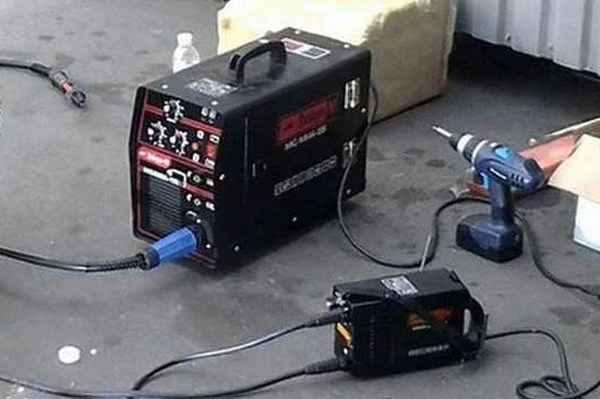

Многие задаются вопросом о том, можно ли варить инверторной сваркой от генератора на 2,5 кВт. Ответ положительный, можно, но только недолго и используя для этой целей электроды не более 2 мм в диаметре, с силой тока на сварочном инверторе в 30-40А, максимум.

В любом случае, вы должны понимать, что подключая свой инвертор к генератору, можно легко добиться его выхода из строя, поскольку сварка требует высоких мощностей и нагрузок.

Поделиться в соцсетях

Реальная сила тока в сварочных аппаратах инверторного типа

Выбирая перед покупкой сварочный инвертор, одним из первых параметров, на который обращают внимание покупатели, является сила тока аппарата. Так уж сложилось, что украинский потребитель отдает предпочтение инструментам по-мощнее. И сегодня этим активно пользуется большинство производителей.

В этой статье мы хотим разобраться с указанной и реальной силой тока сварочных инверторов, рассказать, какие маркетинговые ходы используют производители, что бы вы отдали предпочтение именно их товару, а так же мы попробуем подсказать, какая реальная сила тока в сварочном инверторе потребуется, в зависимости от поставленных задач и условий работы сварочного аппарата.

На инверторе написано 250 Ампер, а по факту 180…

Здесь уместным будет вспомнить стихотворение рубаи с глубоким смыслом от Омара Хайяма:

Все, что видим мы — видимость только одна.

Далеко от поверхности моря до дна.

Полагай несущественным явное в мире,

Ибо тайная сущность вещей не видна.

Как правило, указанную на корпусе сварочного инвертора информацию, например ММА-200 или ММА-250, большинство расценивает как пресловутую силу тока, а ведь зачастую — это далеко не так. Особенно, если речь заходит про инверторы произведенные в Китае. На самом же деле, на практике — это маркетинговый ход производителей. Большинство таких аппаратов имеют реальную рабочую силу тока от 140 до 180 Ампер. А порой, встречаются инверторы с током и в 120 Ампер, на корпусе которых гордо указана цифра — 250. Более того, как правило, шкала регулировки тока, тоже подвергается модификации, получая градацию значений до 250 Ампер (которых по сути в инверторе нет), а это уже добавляет сложности пользователю в регулировке сварочного тока при работе с различными типами электродов, либо при регулировании уровня провара металла.

Поэтому первое что стоит запомнить при выборе сварочного инвертора, не ориентируйтесь на то что написано на панеле аппарата.

Как же понять — какая сила тока в том или ином инверторе?

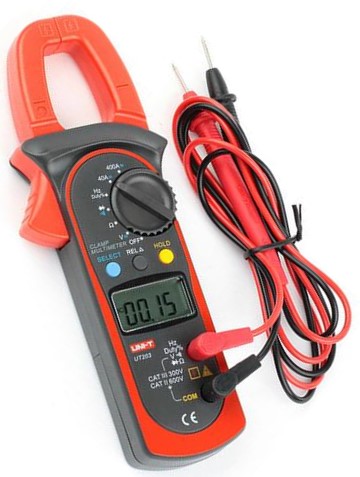

Если этот показатель вам необходимо знать совершенно точно, тогда полезно будет раздобыть токоизмерительные клещи с датчиком Холла, тогда вы сможете проверить выдаваемый сварочным аппаратом ток прямо во время покупки, включив инвертор, установив на его регуляторе максимальное значение и померив ток, который может генерировать инструмент.

Более того, одного замера тока недостаточно, ведь аппарат может выдать ток в 200 или 250 Ампер, но рабочим этот ток едва ли можно назвать. Здесь потребуется замер сварочного напряжения, и если при номинальном токе в 200 Ампер, напряжение окажется ниже требуемого, тогда рабочими 200 Ампер в сварочном инверторе назвать нельзя.

Стоит понимать что рабочее сварочное напряжение для различной силы тока будет отличаться, но посчитать необходимое не составит труда. Для этого нужно применить следующую формулу:

Рабочее сварочное напряжение=20+0,04*Сила тока аппарата

Так легко вычислить, что для аппарата в 160 Ампер напряжение должно составлять 26,4 Вольта; для 200А — 28В, а для 250А — 30В

Но как быть, если приборов нет, либо вы выбираете инвертор в интернет магазине?

Тогда нужно просто немного внимательней изучить другие характеристики. Правильно их сопоставив, вы сможете определить приблизительную к реальной силу тока сварочного выпрямителя.

1. Мощность, которую потребляет инвертор (ее указывают в киловаттах, — кВт)

Нужно понимать, что чем большую силу тока способен генерировать сварочный инвертор, тем больше ему для этого необходимо потребить электроэнергии. И если вы сравниваете похожие по конструкции сварочные устройства (например инверторные сварочные выпрямители на IGBT транзисторах), с одинаковым КПД (80-90%), тогда можно руководствоваться следующими соотношениями:

• Сварочные инверторы, которые генерируют на выходе 160 Ампер, имеют максимальное потребление (мощность) — 5-5,5 кВт.
• Если аппарат способен выдать около 200 Ампер, он максимально будет потреблять 6,5 — 7 кВт
• При 250 Амперах — максимальная мощность потребления инвертором составит 8,5 — 9 кВт.

Другими словами, если в характеристиках указана сила тока 250 Ампер, и в то же время мощность не превышает 5,5 кВт, тогда, скорее всего, реальная производительность подобного сварочного инвертора составляет не более 160 Ампер.

2. Цена на сварочный инвертор

Конечно, наценка может различаться в зависимости от многих факторов: степени популярности и разрекламированности торговой марки, качества самих комплектующих, уровня наценки розничного магазина и прочих моментов, но все-же, исходя из цены на сварочный инвертор, можно сделать некоторые предположения о его производительности.

Как правило если цена инвертора составляет менее 2000 грн, тогда вряд ли стоит ожидать, что аппарат выдаст более 160 Ампер. Транзисторные сварочные аппараты с силой тока от 200 Ампер, находятся в ценовом диапазоне от 2500 до 3000 грн. А цена на инверторы, которые способны реально выдать 250 Ампер уверенно перескакивает 3000 грн.

Какая же сила тока нужна сварочному инвертору?

Здесь в первую очередь мы советуем оттолкнутся от тех задач, которые вы поставите перед аппаратом.

Начните с вопроса: А нужно ли вам 250 Ампер?

Для справки: тока 160 ампер вполне достаточно для качественного провара металла толщиной 4 мм, ели вы будете использовать электрод диаметром 4 мм. Что уже говорить о электродах с меньшим диаметром.

Для того, чтобы более точно подобрать производительность инвертора в зависимости от толщины используемого электрода, предлагаем ознакомится со следующей таблицей.

Толщина металла, мм	Диаметр электрода	Сила тока, А
1-2	1,6	25-50
2-3	2	40-80
2-3	2,5	60-100
3-4	3	80-160
4-6	4	120-200
6-8	5	180-250
10-24	5-6	220-320
30-60	6-8	300-400

Как видим инверторы с мощностью до 200 Ампер вполне способны справится практически с любой бытовой задачей, а если основное назначение, это работа с электродом 3 мм и металлом толщиной до 4 мм, тогда вы вполне можете рассматривать недорогой сварочный инвертор, для таких задач его вполне хватит, даже если окажется что реальная выдача у него 140-150 Ампер, вместо 250-ти заявленных.

Надеемся эта статья поможет грамотно подойти к выбору сварочного инвертора и вы сможете найти аппарат, который качественно поможет выполнять необходимую работу.

А ознакомится с ассортиментом аппаратов мы предлагаем посетив каталог сварочных инверторов нашего магазина.

Какой мощности генератор нужен для инверторной сварки? Подробно

Время чтения: 7 минут

Для инверторной сварки нет ничего невозможного в быту и в гараже. Необходимо починить калитку? Сварить ворота? Собрать теплицу? Заварить арматуру при строительстве дома? Без проблем. Инвертор справится со всеми задачами. Он компактный и простой в применении, его может использовать как новичок, так и мастер старой закалки, привыкший к громоздким трансформаторным аппаратам.

Естественно, любой инвертор нуждается в питании. Для этого достаточно включить аппарат в розетку с помощью сетевого кабеля. Ничего сложного. Но что делать, если у вас на участке отключили электричество или его нет вовсе? В таких ситуациях нужен генератор для сварочного инвертора. Ранее мы уже рассказывали вам о том, что такое сварочный генератор и чем он отличается от обычного генератора. Сегодня мы расскажем, какой генератор нужен для сварочного инвертора или как выбрать генератор для сварочного аппарата, чтобы не прогадать.

Содержание статьи

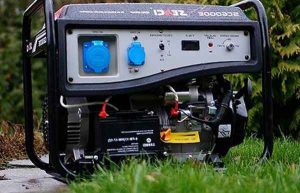

Как выбрать генератор?

Как подобрать генератор? На самом деле, здесь нет ничего сложного. Вам нужно учесть всего несколько параметров: потребляемую мощность генератора, максимальную силу тока вашего инвертора, диаметр электродов, которые вы будете использовать, и совместимость генератора с аппаратом.

Первый и второй критерий взаимосвязаны, об этом мы поговорим далее. А вот что касается совместимости, то здесь нужно обратить особое внимание на тип генератора. Существует синхронный генератор, инверторный и асинхронный . Также существуют гибриды, которые могут работать и синхронно, и асинхронно.

Сейчас многие новички наверняка скажут, что здесь и думать нечего, нужно брать инверторный. И в этом кроется самая большая ошибка. Потому что для питания аппарата необходимо выбирать либо синхронный генератор, либо гибрид. У них достаточная мощность и они рассчитаны на высокие пусковые нагрузки.

Также мы рекомендуем приобретать бензиновый генератор, а не дизельный. Он не такой экономичный, но при относительно невысокой мощности работает в разы лучше, чем генератор на дизельном топливе. К тому же, выбор бензиновых генераторов намного больше.

Если вы подбираете генератор для профессионального оборудования (например, для дорогих сварочных полуавтоматов) то учтите, что их работа от генератора не всегда проходит гладко. Некоторые производители в инструкции прямо об этом говорят. Поэтому в любом случае проконсультируйтесь со специалистом в магазине.

Читайте также: Что такое бензиновый сварочный генератор?

Как подобрать мощность?

Какой мощности нужен генератор для сварочного аппарата? Давайте разбираться.

Прежде всего, мощность генератора для сварки должна быть на 20-30% больше, чем мощность вашего сварочного инвертора. Это необходимо не только для стабильного поджига дуги, но и для правильного использования ресурсов генератора. Не рекомендуется использовать генератор на пределе его мощности. Поэтому, если вы купите генератор чуть мощнее, то сможете выставлять более щадящий режим для сварки. Так вы продлите срок службы устройства, а дуга будет гореть стабильнее.

Приведем простой пример. Если у вас есть инвертор, способный выдавать до 180 Ампер тока, то мы рекомендуем приобрести генератор 6-6.5 кВт с учетом запаса по мощности. Отталкиваясь от этой информации, вы сможете самостоятельно подобрать мощность генератора для сварочного инвертора, если у него другие технические характеристики.

Лучшие недорогие генераторы

Чтобы вам было проще подобрать генератор для сварочного аппарата, мы дополнительно расскажем о четырех качественных моделях для дома и гаража. Это не рейтинг, а скорее список отличных генераторов, которые хорошо зарекомендовали себя при работе в различных условиях.

Huter DY6500L

Генератор Huter DY6500L — это отличный помощник в хозяйстве. Его мощность составляет 5 кВт, этого достаточно для питания маломощного инвертора, выдающего до 150 Ампер. Это синхронный генератор, работающий на бензиновом топливе. Для полноценной работы рекомендуется использовать бензин марки не ниже АИ-92. Также эта модель может работать на пропане. Бак емкостью 22 литра.

Huter DY6500L запускается с помощью ручного стартера. Есть встроенная система принудительного охлаждения, она воздушного типа. Вес генератора  около 80 кг, что немало. Но два или три человека смогут перенести его в нужное место без особых проблем.

BRIMA LT 8000 B

Также для сварки инвертором мы рекомендуем модель LT 8000 B от известного немецкого бренда BRIMA. Его мощность чуть больше, чем у предыдущего генератора — 6 кВт. Но это его номинальная мощность. А максимальная составляет все 6.5 кВт. Однако, помните, что мы не рекомендуем постоянно использовать генератор а пределе его возможностей. Модель LT 8000 B  пригодится тем, у кого аппарат выдает до 180 Ампер сварочного тока.

Это так же бензиновый генератор. Емкость бака — 25 литров. Работает от надежного двигателя типа 190F. Он четырехтактный, оснащен принудительным воздушным охлаждением. Запуск осуществляется с помощью встроенной электроники. Генератор способен без перерыва проработать до 8 часов, затем ему необходим перерыв, чтобы избежать перегрева.

Габариты  генератора стандартные для этого класса и стоимости, а вот вес составляет 83 килограмма. Для удобства перемещения он оснащен удобными прочными колесами.

ERGOMAX ER 5400

Этот маломощный генератор, выдающий до 4.5 кВт, подойдет для мастеров, у которых в арсенале есть простенькие аппараты мощностью до 140 ампер. Он так же работает на бензиновом топливе. Производитель рекомендует использовать бензин марки АИ-92 и выше. Чем выше марка, тем качественнее и дольше проработает генератор. Средний расход топлива — 2 литра в час, что довольно экономично.

Запускается вручную, электростарт здесь не предусмотрен (в отличие от предыдущего генератора). Это самая компактная модель из всех, что представлены в этой статье. Ее вес не превышает 70 килограмм, а внешние габариты  составляют 82х54х58 см. Устройство защищено от мелких дождевых капель и пыли. Может храниться в неотапливаемом помещении.

Endress ESE 606 HS-GT

Последний генератор в нашем списке — Endress ESE 606 HS-GT. Это крепкий «середнячок», который подойдет для большинства не слишком мощных инверторов. Генератор синхронный, работает на бензиновом топливе. Здесь рекомендации те же. Используйте марку бензина не ниже АИ-92, и ваш генератор проработает долгие годы. Бак не очень большой, всего 18 литров. Но этого достаточно для пары часов работы. Кстати, аппарат работает без перерыва 5 часов. Затем нуждается в отдыхе. Мощность устройства — 6.4 кВт.

Этот генератор запускается с помощью системы реверсивного старта. Он же ручной старт, когда необходимо несколько раз дернуть за ручку у специального троса. Габариты средние, как и вес — 7 килограмм. Есть удобные ручки для переноски. Двое без особых усилий перетащат этот генератор в нужное место.

Вместо заключения

Сейчас в продаже представлены десятки генераторов для любых нужд. И чтобы понять, какой генератор потянет инверторный сварочный аппарат, вы должны определиться с его мощностью. Для этого учтите максимальную силу тока, который выдает ваш инвертор, и диаметр электродов, которыми варите чаще всего. Также убедитесь, что ваш аппарат совместим с выбранной моделью генератора.

В этой статье мы рассказали вам о четырех отличных генераторах, которые подойдут как для дачи, так и для стройплощадки. С их помощью можно запитать не только инвертор, но и любой другой электроинструмент или компрессор. Воистину универсальное устройство, которое рано или поздно пригодится в хозяйстве. Но заранее предупреждаем, что такие генераторы не подходят для электроснабжения дома. Если у вас часто отключают электричество, то приобретите специальный бытовой генератор. Желаем удачи в работе!

[Всего голосов: 1    Средний: 5/5]
