Потребляемая мощность светодиодной ленты на 1 метр и всю длинну

Мощность потребления светодиодной ленты – важный параметр, необходимый для правильного выбора блока питания. Уметь определять этот параметр должен каждый мастер, работающий с LED-лентами. Примечательно, что для этого нет необходимости измерять мультиметром ток и напряжение. Достаточно ограничиться теоретическими расчётами.

Напряжение и сила тока

Как следует из курса физики, электрическая мощность (P, Вт) – это произведение тока (I, А) на напряжение (U, В). Применительно к светодиодной ленте это означает, что номинальное напряжение питания нужно умножить на ток, протекающий через светоизлучающие диоды.

Напряжение можно определить визуально. Для этого нужно взять часть LED-ленты в руки и посчитать количество светодиодов, расположенных между двумя линиями разреза:

  • 3 светодиода соответствует напряжению питания 12 В;
  • 6 светодиодов – 24 В;
  • 60 светодиодов – 220 В от сети переменного тока через выпрямитель.

На некоторых изделиях значение напряжения нанесено непосредственно возле линии разреза. Также существуют адресные светодиодные ленты со встроенным ШИМ-модулятором и питанием от +5 В.

Величина протекающего тока зависит от типа установленных светоизлучающих диодов и их общего количества в светодиодной ленте. Самый маломощный SMD 3528 потребляет всего 20 мА, SMD 3014 – 50 мА, SMD 5050 – 60 мА, а SMD 2835 и SMD 5730 – 180 мА. В одном метре может находиться разное количество отдельных SMD-светодиодов. Плотность монтажа бывает 30, 60, 120 и 240 шт./м.

Приобретая лишь часть светодиодной ленты, спрашивайте у продавца паспортные значения мощности, тока и светового потока. Их можно найти на упаковке с бобиной.

Расчёт мощности 1 метра светодиодной ленты

Имея на руках все необходимые данные, несложно рассчитать, сколько потребляет 1 метр LED-ленты: формула расчета 1 метра

  • Uпит – напряжение питания, В;
  • I – ток одного светодиода, А;
  • N – количество SMD-светодиодов в 1 метре ленты, шт.;
  • K – коэффициент, учитывающий количество светодиодов, включенных последовательно.

Известно, что любая LED-лента с питанием от +12 В состоит из групп светоизлучающих диодов, соединённых параллельно. В свою очередь, в каждой группе по 3 светодиода, соединённых последовательно, а значит, через них протекает одинаковый ток. Поэтому К = 3. Для светодиодной ленты, работающей от +24 В значение К = 6.

Для большей наглядности рассчитаем мощность потребления 1 метра светодиодной ленты типа SMD 5050-30 шт./м с питанием от источника +12 В: пример
Для некоторых других популярных изделий с питанием 12 В, мощность указана в таблице. таблица мощности

Расчёт мощности всей длины LED-ленты

Логично предположить, что для расчёта мощности светодиодной ленты длиной больше или меньше 1 метра, нужно полученный результат умножить на общую длину: расчет всей длины

L – длина одного или нескольких отрезков, подключаемых к блоку питания.

К примеру, нужен блок питания, чтобы запитать 2 куска светодиодной ленты типа SMD 5050-30 шт./м длиною 2,5 и 3 метра. Мощность потребления составит: пример расчета
Чтобы источник питания работал без перегрузок, необходимо полученный результат умножить на коэффициент запаса – 1,2 и округлить до ближайшего стандартного значения. В данном случае подойдёт блок питания мощностью 50 Вт.

Если необходимо посчитать, сколько электроэнергии потребляет светодиодная лента за определённый промежуток времени, то суммарную мощность придётся перевести в кВт*ч. Для этого воспользуемся формулой: расчет потребления электроинергии

h – время, в течение которого светодиоды включены, ч.

К примеру, за 8 часов непрерывной работы светодиодная лента из предыдущего примера потребит: пример

В заключение хочется отметить, что мощность и светоотдача LED-лент серии «эконом», собранных на чипах SMD 5630 и SMD 5730, не соответствует заявленной. В них установлены светоизлучающие диоды с меньшим размером кристалла, а значит, и с меньшим током потребления. Поэтому, покупая дешёвую продукцию, рассчитать её мощность можно только экспериментальным путём после замера тока и напряжения.

Читайте так же

Как выбрать блок питания для светодиодной ленты. Формула расчета мощности.

блоки питания для светодиодных лент выбор

Что такое блок питания для светодиодных лент? Это прежде всего преобразователь сетевого напряжения 220В, в рабочее напряжение ленты 12 или 24В.

Блоки питания (сокращенно БП) бывают:

  • открытымиоткрытый блок питания для светодиодных лент
Те, которыми пользуются большинство. Они устанавливаются в помещениях без повышенной влажности.



  • полугерметичнымиполугерметичный блок питания
Они не полностью защищены от проникновения влаги. Их можно размещать на улице, но при условии, что вода напрямую не попадет на их корпус, т.е. ставятся под навесом, в прихожей и т.д.



  • герметичнымигерметичные блоки питания лент
Их спокойно можно монтировать на улице и в помещениях с повышенной влажностью (ванные, бассейны и т.п.)



Отличаются они между собой только корпусом. Вся начинка, принцип подключения у них практически одинаковы.

Поэтому выбирают их в зависимости от места установки.

Расчет мощности

расчет и подключение блока питания 12-24ВПриобретается БП отдельно от ленты и в комплекте с ней не идет. Главный параметр выбора — его номинальная мощность. Как же подобрать и рассчитать необходимый под ваши нужды соответствующий блок?

Для этого в первую очередь необходимо знать мощность всей ленты. Плюс прибавить к ней определенный запас по ваттам. Минимум этого запаса — 30% от общей мощности.

Как подсчитать мощность светодиодной ленты? Для начала узнайте сколько потребляет 1 метр. Эти данные обычно указываются на упаковке.данные на упаковке о мощности светодиодной ленты на 1 метр

Если упаковки нет, то можно воспользоваться таблицей и примерно рассчитать мощность, в зависимости от типа светодиодов и их количества на 1 метр.5

После этого замерьте длину всех отрезков, которые будут подключаться к блоку.расчет мощности блока питания для светодиодной ленты

Далее расчет мощности блока питания нужно сделать по формуле:формула расчета мощности блока питания для светодиодных лент

мощность блока питания

мощность 1 метра ленты

ее общая длина

K

коэффициент, минимум=1,3

Для примера: у вас есть лента 4,8Вт/м. Ее протяженность — 18 метров. Формула расчета мощности показывает, что вам необходим БП мощностью в 112Вт.

Pб=4,8Вт/м*18м*1,3=112,32Вт

При этом всегда выбирайте блок, ближайший в большую сторону. Для данного случая это 120Вт.

Коэффициент запаса мощности

Коэффициент запаса мощности меньше 30% не используйте. Зачем он вообще нужен, спросите вы?

Он необходим, чтобы блок питания не работал на пределе своих возможностей. Если вы подберете блок строго по значению мощности ленты, то проработает он совсем не долго. И то, если это качественное изделие.сгоревший блок питания светодиодной ленты изнутри

Нагрев корпуса в этом случае будет стабильно составлять 60-70 градусов. А что говорить о внутренних элементах схемы!

При этом вполне возможны появления посторонних звуков.

Нормальный блок (без вентилятора), вообще не должен издавать никаких звуков — ни свистеть, ни трещать.

Также при перегреве возможны нарушения некачественной пайки. Зачастую, именно она является частой причиной выхода прибора из строя.плохая пайка в дешевых блоках питания

Не облуженные выводы элементов, со временем окисляются и элементарно пропадает контакт. Найти такую неисправность простым обывателям, не связанным с радиотехникой, бывает сложно.

И они просто выкидывают блок в мусорку. Хотя для его починки, всего-то нужно было хорошенько пропаять один из контактов.

Подключение проводов и клемм

После того, как определились с типом и мощностью, необходимо выполнить правильное подключение. На всех блоках обязательно идет маркировка клемм. Перепутать бывает сложно. Главное разобраться, что означают эти надписи.

Первые клеммы обозначают как L и N. Это контакты подключения напряжения питания 220 Вольт. L — это фаза, N — ноль.подключение 220В на блок питания

Но по-большому счету, фазировка или полярность здесь не важны. Поэтому не обязательно выяснять, где у вас в проводке ноль, а где фаза. Блок будет работать одинаково.

Конструктивно в БП на входе стоит мостовой выпрямитель, и ему все равно к какой паре диодов будет подана фаза. Хотя предохранитель изначально и стоит в фазной цепи L.где стоит предохранитель в блоке питания 12В

Обратите внимание, что некоторые блоки могут подключаться как в сеть 220В 50Гц, так и 110В 60Гц (напряжение в США). Для этого у них сбоку имеется переключатель.переключатель напряжения 110 и 220В сбоку блока питания

Выставьте его в положение 220V, иначе при первом подключении можете спалить внутренние элементы прибора.

Затем идет значок заземления. Это место куда подключается заземляющий проводник, если у вас трехпроводная сеть и дома есть нормальный контур заземления.

Когда в розетках дома только фаза и ноль, без заземляющего провода Pe — данная клемма остается пустой. Ничего подключать на нее не нужно.

После, расположены клеммы со значками «+V» и «-V«. Это как раз таки выход на светодиодную ленту.

Иногда вместо «-V» может быть надпись «COM«.надпись COM вместо -V на клеммах блока

При подключении светодиодной ленты 12-24В обязательно соблюдайте полярность.

Соответственно «+V» это место, куда подключается плюсовой провод, а «-V» — минусовой.подключение клемм 12В

На тех корпусах, где +V и -V по 4шт и более, все эти выхода запараллелены. Поэтому без разницы, куда вы подключите 4 провода от 2-х лент, под две клеммы «+» и «-» или под четыре.

Однако производители рекомендуют при параллельном подключении нескольких лент, использовать все клеммы блока питания.

Чем мощнее БП, тем больше у него выходных клемм для подключения светодиодных лент.блок питания с шестью клеммами 12В

Когда для вас не принципиальны габариты, то можно даже поставить б/ушный блок питания от компьютера. Главное, чтобы его характеристики подходили.

То есть, выходное стабилизированное напряжение 12 или 24В, и необходимая мощность с 30% запасом. Правда, такие модели обычно идут с вентилятором и будут сильно шуметь, имейте это ввиду.

Чтобы понять на самой ленте, где какие контакты, внимательно посмотрите на ее подложку. Если там нет явных надписей с «+» ««, то ищите другие обозначения.
Например, там где будет надпись 12V — это плюсовой контакт, а где буквы GND — минусовой.как найти плюс и минус на светодиодной ленте

Когда лента уже идет с припаянными проводами, то как правило, черный цвет обозначает минус, а красный — плюс.

Однако доверяться только цветам не стоит. Всегда проверяйте саму ленту.

Регулировка напряжения на блоке питания

Еще на корпусе с самого краю может быть регулировочный винт. Обозначен он как ADJ.регулировка выходного напряжения на блоках питания

Он убавляет или добавляет выходное напряжение. Например, когда у вас в сети стабильно ниже чем 220В (200-205В), то и светодиоды в ленте будут гореть не так ярко, как должны.

Подрегулировать это можно с помощью данного винта. Однако специалисты не советуют делать выход больше 12В. Считается даже лучше, если выходное напряжение будет немного меньшим. Это здорово продлит срок службы ваших светодиодов.как регулировать выходное напряжение 12В на блоках питания светодиодных лент

Запомните, что источник питания напрямую влияет на срок работы ленты, если у него выход больше 12 Вольт. Все остальные проблемы, как правило связаны с перегревом, деградацией кристаллов и некачественными производителями.

Причины выхода из строя светодиодной ленты

Светодиодные ленты выходят из строя по разному. Если от перенапряжения — то сгорают все элементы сразу, или перестают светить некоторые сегменты.перегоревшие светодиоды

Если от перегрева, то неравномерно теряется яркость по всей ленте. Одни светодиоды светят ярче, другие тусклее.неравномерное свечение светодиодной ленты почему

Когда вышел срок службы, то светодиоды равномерно теряют яркость до определенного момента. После достижения минимума, яркость деградации прекращается.

Иногда бывает, что лента начинает самопроизвольно мигать. Если мигает вся одновременно — причина в блоке питания. Если сегментами — то проблема в самой ленте.

Подключение RGB ленты

Если у вас лента многоцветная — RGB, то в этом случае еще нужно подключить контроллер.подключение RGB контроллера

Он устанавливается всегда после БП. Его входное напряжение — 12 или 24Вольт.

То есть, теперь вы подключаете RGB ленту не к источнику питания, а к контроллеру. У многоцветной ленты всего 4 провода.подключение RGB контроллера

Каждый провод отвечает за свой цвет:

  •  синий Blue  — клемма «В» на контроллере
  •  зеленый Green  — клемма G
  •  красный Red  — зажим R
  • черный или другого цвета провод отличный от первых — клемма V+

111-paykaРазъем Power (питание) — это место куда подключаются провода питания.

Здесь тоже нужно соблюдать полярность. Плюс с блока на «+V» контроллера, минус к «-V».схема подключения RGB ленты

Как видите, ничего сложного в подключении блока и светодиодной ленты нет. Главное разобраться в надписях и клеммах.

Место установки

Ну и в конце следует рассмотреть вопрос, где физически можно размещать блоки питания. Тут есть несколько рекомендаций:

  • в первую очередь вам необходимо обеспечить вокруг места установки БП воздушное пространство в 20см с каждой стороны. Оно требуется для естественной вентиляции.места установки блоков питания габариты
  • нельзя его размещать возле нагревательных приборов и горячих поверхностей. Это ведет к перегреву и снижает максимально допустимую нагрузку для подключения.зависимость мощности блока питания от температуры
  • если в схеме применяется два и более источника питания, то не располагайте их вплотную друг к другу.схема подключения светодиодной ленты с несколькими источниками питания
  • не размещайте блок питания так, чтобы на него попадали прямые солнечные лучи.
  • не желательно размещать БП в местах, где в дальнейшем не будет доступа для его обслуживания. Всегда предусматривайте для этого какое-либо технологическое отверстие или съемную панель.26

Как рассчитать мощность светодиодной ленты

Светодиодная подсветка сегодня на пике популярности. Ее используют для оформления интерьеров помещений различного назначения, экстерьеров зданий. Мощная светодиодная лента зачастую является основой рекламных вывесок и баннеров. В пользу применения этого способа говорят многие факторы, среди которых важное место занимает крайне низкое энергопотребление.

Чтобы правильно подобрать все компоненты системы диодного освещения, надо знать сколько ватт потребляют светодиодные ленты в зависимости длины, конструктивного решения, размера кристаллов. Только после грамотно выполненных расчетов, можно приступать к выбору:

  • источника питания;
  • контроллеров;
  • диммеров и другого оборудования.

Как узнать мощность светодиодной ленты

LED-лента представляет из себя специальную плату определенной ширины, к которой закреплены световые диоды с резисторами в строго установленном порядке. Зависимо от количества компонентов на 1 погонном метре диоды могут размещаться в одну линию, двумя рядами или в шахматном порядке.

В следующей табличке приведено соответствие мощности светодиодных лент SMD 5050 на метр длины с различным числом кристаллов:

Тип изделия Количество светодиодов на 1 метр Потребляемая мощность, Вт
SMD 5050 30 7,2
60 14
72 15
120 25

Из таблицы видно, что уровень потребляемой мощности находится в прямой зависимости от числа световых диодов и плотности их расположения на 1 погонном метре платы. Используя эти сведения, можно легко рассчитать сколько ватт в светодиодной ленте с 72 кристаллами, если ее длина составляет, к примеру, 20 м. Нужно просто перемножить величину потребляемой мощности для данного типа платы на ее длину: 15 Вт*20 м = 300 Вт.

Теперь важно сделать грамотный расчет мощности адаптера, являющегося источником питания. Воспользуемся простой формулой: Мб = Мл х Дл х К, в которой

  • Мб – мощность адаптера;
  • Мл – мощность 1 п.м. LED-ленты;
  • Дл – длина LED;
  • К – коэффициент запаса мощности.

В нашем случае напряжение адаптера для светодиодной ленты должно быть: 15 * 20 * 1,3 = 390 Вт. Коэф.1.3 предусматривает 30-процентный запас мощности, что вполне достаточно для обеспечения нормальной яркости свечения светодиодной ленты на протяжении долгого времени эксплуатации.

Если вы выбрали плату с диодами меньшего размера под маркировкой SMD 3528, то для выполнения расчета потребляемой мощности светодиодной ленты по вышеприведенной формуле воспользуйтесь данными из этой таблицы:

Тип изделия Количество светодиодов на 1 метр Потребляемая мощность, Вт
SMD 3528 60 4,8
120 9,6
240 19,2

Нюансы расчета светодиодной ленты формата RGB

Буквосочетание RGB сформировано из начальных литер английского названия красного, зеленого и синего цветов — Red, Green, Blue. Их сочетание с различной силой свечения дает широчайший спектр цветовых оттенков. В диодах более крупного размера содержатся три разноцветных кристалла. С маленькими одноцветными элементами поступают иначе – на плату монтируют поочередно светодиоды с разным цветом.

При выборе лент типа RGB следует помнить, что яркость у них свечения несколько ниже, в сравнении с одноцветными, при полном совпадении остальных параметров. Возникает вопрос: как рассчитать мощность светодиодной ленты в этом случае? Принцип расчета и формулы не меняются для любых типов LED-ленты.

Однако для эффектной работы подсветки в разноцветном режиме помимо адаптера понадобится еще и контроллер. Устройство контролирует подачу цветов, позволяет установить интересные режимы – бегущую дорожку, мигание и другие. Вживление в схему диммера позволит изменять силу свечения, при этом самая яркая светодиодная лента сможет издавать приглушенный свет.

И напоследок еще одна важная особенность: основная масса RGB-контроллеров способна регулировать ленты суммарной длиной не более 15 метров. Если эта величина выше, то в систему нужно установить специальный усилитель с учетом потребления тока светодиодной лентой по фактическим параметрам длины.

Расчет блока питания для светодиодной ленты

Практически все светодиодные ленты рассчитаны на напряжение 12 В. В отдельных случаях решения с повышенной яркостью, собранные на основе особо мощных кристаллов, могут требовать напряжение питания 24 В. Для того чтобы ваша система светодиодного освещения светила ярко и длительное время, подключать её стоит только через импульсный источник стабилизированного постоянного тока.

Типы импульсных блоков питания

Типы блоков питания

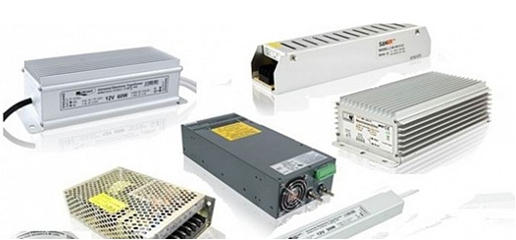

Существуем множество вариантов технического исполнения блоков питания.

По защите от атмосферного воздействия:

  • Негерметичный;
  • полугерметичный;
  • герметичный.

Негерметичные блоки предназначены для применения исключительно внутри помещений, где нет высокой влажности.

По мощности:

  • От 12 Вт до 800 Вт;
  • сила тока от 1 А до 66 А.

По типу охлаждения:

  • С пассивным охлаждением;
  • с активным охлаждением.

По материалу корпуса:

  • Алюминиевые;
  • металлические;
  • пластиковые.

Расчет блока питания для светодиодной ленты

При монтаже светодиодного освещения обычно возникает ряд актуальных вопросов: какой потребляемый ток светодиодной полосы, как рассчитать блок питания для светодиодов, как рассчитать драйвера для неизвестной ленты, если на ней не указана потребляемая мощность? Для правильного расчёта используем следующую таблицу с номинальными параметрами популярных матриц.

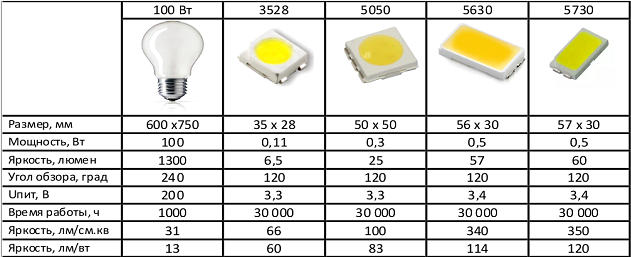

Таблица популярных smd светодиодовТаблица популярных smd светодиодов, характеристики

Расчет параметров питания светодиодной ленты

Лента различается количеством smd матриц на погонный метр. В продаже существуют варианты на 30, 60, 120 матриц на погонный метр. В зависимости от применяемых светодиодных матриц, номинальная мощность источника электричества для светодиодной ленты будет отличаться.

Какой БП выбрать?

Наведавшись в первый попавшийся интернет-магазин по розничной продаже сетевых драйверов для светодиодов можно обнаружить десятки всевозможных вариантов трансформаторов для светодиодной ленты с очень порядочным разбросом стоимости, которая непосредственно зависит от номинальной мощности, материалов корпуса, гидроизоляции.

Естественное желание каждого человека – минимизировать свои финансовые затраты. Но экономия должна быть целесообразной и оправданной. Сравним несколько вариантов:

Как видите, чем сильнее блок питания, тем дешевле у него фактическая себестоимость ватта. На первый взгляд наиболее соблазнительно смотрится приобретение единственного достаточно мощного блока питания. Расчет мощности трансформатора для светодиодной ленты делается с запасом около 30%.

Не стоит забывать, что абсолютно любой прибор обладает довольно неприятным свойством неожиданно выходить из строя в самый неподходящий момент. При наступлении подобного форс-мажора вы формально останетесь без освещения. Наиболее рационально, в случае монтажа подсветки в комнате, запитывать участки от двух — трёх самостоятельных источников.

Рассчитываем мощность блока питания для светодиодной ленты

Ради примера, возьмем гостевую комнату площадью 18 квадратных метров (3 х 6 метров). Периметр помещения составит 18 метров. Нам потребуется источник светодиодного освещения с суммарной яркостью свечения 350 люмен/м.п (расчет яркости проводим исходя из рекомендованных уровней освещения), для примера возьмём smd 3528 60led с номинальной яркостью 360 lm/м.п. Общая мощность этой ленты на весь периметр помещения будет:

6,6 Вт/м * 18 = 118 Вт.

У разных производителей яркость носителя может значительно отличаться, соответственно и лента в вашей ситуации может потребоваться немного другая, расчёт мощности светодиодной ленты желательно производить по паспортным данным от производителя. С резервом прочности нам понадобится аппарат рассчитанный на 150 Вт.

При использовании нескольких источников тока разбиваем всю длину ленты на три участка, учитывая, что стандартная катушка пятиметровая. Получаем два сегмента по пять метров, 33 Вт и один участок восемь метров на 53 Вт. Блоки питания потребуются на 40 и 70 Вт соответственно.

Расчет светодиодной ленты на один блок питания

Как мы уже обсуждали, мощность драйвера для светодиодного освещения необходимо брать с запасом. Поэтому максимальная длина ленты, допустимая к подключению рассчитывается по формуле:

Длинна (м) = Мощность блока / (1,3 * Nsmd/m * Psmd)

Ncmd/m – количество smd матриц на погонный метр

Pcmd – номинальная мощность одной матрицы

1,3 – поправочный коэффициент запаса

Расчет трансформатора для светодиодной ленты

Расчет мощности блока питания проводим по тому же принципу:

Мощность блока = Длинна (м) * 1,3 * Nsmd/m * Psmd

Использование компьютерного БП в качестве драйвера

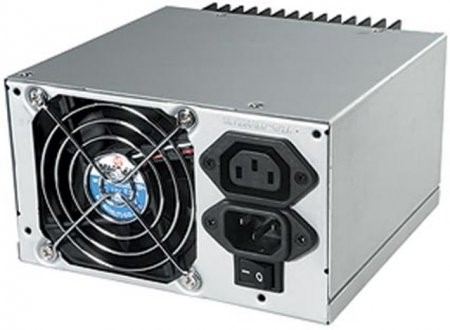

Блок питания от пк

Один из доступных стабилизированных источников напряжения на 12В – компьютерный БП. Расчет драйвера питания для светодиодов на его основе имеет ряд особенностей. Начинка системного блока требует разное напряжение – 3,3 В; 5 В; 12 В. Поэтому у такого блока несколько выходных каскадов, между которыми распределяется выдаваемое напряжение.

На канал 12 В приходится около 50% номинальной нагрузки.

Реальная мощность такого БП = паспортная мощность*0,5/1,3.

Таким образом, для питания светодиодной ленты от БП 150 Вт будет доступно около 60 Вт. На радиорынке такие «раритеты» можно найти по 2-3 доллара, что вдвое дешевле стандартных драйверов.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

Как рассчитать блок питания для светодиодной ленты по её мощности, подбор БП

Декоративное или основное освещение при помощи светодиодных лент в последнее время получило широкое распространение. Так как для питания таких лент используется постоянное напряжение 12В (реже 24В), то для долговечной и правильной работы такого освещения важно правильно подобрать понижающий трансформатор или, как его ещё называют, блок питания. В этой статье мы рассмотрим основные критерии выбора такого устройства.

Как подобрать блок питания для светодиодной ленты по техническим характеристикам, расчёт мощности

Как подобрать блок питания для светодиодной ленты по техническим характеристикам, расчёт мощности

Основные технические параметры блока питания светодиодной ленты

Блок питания светодиодной ленты – понижающий трансформатор, который преобразует переменное напряжение 220 вольт в постоянное со значениями 12 или 24 вольта. Блоки питания для таких осветительных приборов выпускают импульсного исполнения, в основе работы которых лежит трансформация входного напряжения в импульсы высокой частоты, для того чтобы напряжение постоянного тока на выходе имело качественное выпрямление. Такие приборы имеют достаточно высокий КПД, компактные размеры и хорошие технические характеристики.

Выходное напряжение БП

Из-за особенности конструкции, производители светодиодных лент выпускают устройства с напряжением питания 12 или 24 вольта постоянного тока. Иногда, для очень мощных лент используют напряжение 36 вольт, но это, скорее, исключение. Важное правило при выборе трансформатора заключается в том, что напряжение на выходе из него должно соответствовать напряжению светодиодной ленты.

Как подобрать блок питания для светодиодной ленты по техническим характеристикам, расчёт мощности

Как подобрать блок питания для светодиодной ленты по техническим характеристикам, расчёт мощности

Как рассчитать мощность блока питания для светодиодной ленты

Самой главной характеристикой, после напряжения, для подбора трансформатора к определенной светоизлучающей ленте является мощность. Этот параметр блока питания должен быть выше мощности светодиодной ленты, как минимум на 20 процентов. Обычно, мощность электроприборов указывается на его корпусе. Светодиодные ленты и трансформаторы не исключение. Но бывает так, что на светодиодной ленте не указана эта характеристика и, в связи с этим, может возникнуть сложность при расчете требуемого блока питания.

Важно понимать, что мощность светодиодной ленты напрямую зависит от типа светодиодов, плотности их монтажа на ленте и её длины.

Разные типы матриц имеют различные значения мощности, которые могут существенно различаться. Например, популярные светодиоды имеют следующие мощности:

Светодиод35285630505028355730
Мощность светодиода, Вт0,110,50,30,20,5

Обратите внимание! Цифры в марке светодиода указывают на его размер в миллиметрах, например, 3528 – 35 мм на 28 мм.

Зная (или посчитав) количество диодов на 1 метре ленты, можно рассчитать мощность для всей её длины. Для удобства уже давно посчитаны и находятся в свободном доступе таблицы с мощностью лент каждого типа, ориентируясь на эти таблицы можно правильно и легко подобрать блок питания для светодиодной ленты.

Закрепляя вышесказанное, определяем следующую последовательность расчета и выбора трансформатора для светодиодной ленты:

  1. Выбрать светоизлучающую ленту и рассчитать необходимую длину;
  2. Выяснить матрицу светодиодов (визуально или исходя из руководства пользователя) и плотность их установки на ленте;
  3. Рассчитать мощность метровой ленты;
  4. Умножить полученную мощность 1 метра на итоговое значение длины ленты;
  5. Получить номинальное значение мощности трансформатора.
  6. Учесть коэффициент запаса мощности (об этом ниже), умножить на номинальную мощность и получить искомое значение необходимой мощности устройства.

Например, имеем светодиодную ленту на 12 В, длиной 3 метра, со светодиодами SMD 5050, количество светодиодов на 1 метре – 60 шт. Потребляемая мощность 1 метра такой ленты примерно 15 Вт, то есть 1 м = 15 Вт. Тогда 3 м = 15 Вт * 3 = 45 Вт. Умножаем на коэффициент запаса 20 % и получаем, что нам нужен блок питания на 45 Вт * 1,2 = 54 Вт. При этом потребляемый ток такой светодиодной ленты будет равен 54 Вт / 12 В = 4,5 А.

Коэффициент запаса мощности

Для правильного расчета блока питания нужно учесть еще один фактор. Если выбрать БП с мощностью, равной светодиодной ленте, то он будет нагреваться и это может не только сократить срок службы, но и, в случае некачественной сборки, привести к пожару. Поэтому, покупая трансформатор для светодиодной ленты необходимо учесть запас мощности для прибора. Обычно выбирают устройство с мощностью на 20 % выше, чем потребляемая мощность светодиодной ленты. Запас мощности гарантированно защитит вас от перегрева устройства и позволит долго и без проблем эксплуатировать блок питания.

Габаритные размеры

Блоки питания выпускают различных форм и размеров. Чаще всего мощность прибора определяет его габаритные размеры. Чем выше мощность, тем больше прибор. Также мощные приборы имеют вентилятор для охлаждения устройства в процессе работы, а это значительно увеличивает размер и требования к установке.

Для того чтобы скрыто подключить несколько участков ленты, лучше всего выбрать несколько небольших блоков питания, чем один большой. Это выйдет немного дороже, но так можно будет спокойно скрыть блоки питания в конструкциях и распределить нагрузку на несколько приборов.

Степень защиты от проникновения влаги и пыли

Блоки питания, как и светодиодные ленты, производятся в исполнениях для различных условий эксплуатации и имеют разную степень защиты от влаги и пыли. При выборе трансформатора необходимо учитывать влияние внешней среды на прибор. Например, при эксплуатации в жилых помещениях с нормальной влажностью достаточно защиты IP20 – IP40. Если планируется монтаж блока питания на улице, для защиты от осадков следует приобретать прибор с IP67. Классификация по качеству защиты от влаги и пыли одинакова для всех электрических приборов и устройств, поэтому найти её не составит труда.

Как подобрать блок питания для светодиодной ленты по техническим характеристикам, расчёт мощности

Как подобрать блок питания для светодиодной ленты по техническим характеристикам, расчёт мощности

Если мощность блока питания достаточно высокая, то в приборах без защиты от влаги и пыли, для охлаждения будет использоваться вентилятор. При работе он вырабатывает определенный уровень шума. Если шум прибора неприемлем для поставленных задач, то лучше выбрать влагозащищенное устройство, которое будет иметь пассивное охлаждение.

Наличие охлаждения

При правильном расчете блока питания по мощности подключаемых светодиодных лент, он не нагреется, и будет стабильно и безопасно функционировать. Но все же, если мощности слишком высокие, то перегрев возможен. Чтобы исключить отрицательное воздействие повышенной температуры на прибор в его конструкции предусматривается система охлаждения. Она бывает активной или пассивной.

При активном охлаждении в корпусе устройства монтируется вентилятор, при этом такие блоки питания не могут быть выполнены во влагозащитном исполнении из-за необходимости циркуляции воздуха внутри прибора и обмена с окружающей средой. Такие трансформаторы издают шум от работы вентилятора и имеют повышенное энергопотребление, что является отрицательными качествами. Но стоит заметить, что активное охлаждение – наиболее эффективный способ понижения температуры прибора.

Как подобрать блок питания для светодиодной ленты по техническим характеристикам, расчёт мощности

Как подобрать блок питания для светодиодной ленты по техническим характеристикам, расчёт мощности

Пассивное охлаждение конструктивно выполняется в виде специальных металлических радиаторов, которые устанавливаются в места, где происходит наибольший нагрев платы прибора. Также пассивное охлаждение происходит благодаря металлическому корпусу приборов, как во влагозащищенном, так и в обычном исполнении.

Дополнительные функции

Коррекция коэффициента мощности

В характеристиках блоков питания иногда указывают наличие коррекции реактивной мощности. В документации на прибор она обозначается PFC или Power Factor Correction. Это означает, что блок питания имеет высокие технические характеристики по части энергосбережения и полезного использования потребляемого питания. Более того, такие трансформаторы позволяют группировать их без специальных пусковых автоматов и экологичны, ввиду высокого КПД.

Материал корпуса

Корпус прибора может быть выполнен из пластика, алюминия или другого металла. Алюминиевый корпус применяют не только для уменьшения веса прибора и защиты от повреждений, но и для пассивного охлаждения блока питания. Металлический корпус также защищает от механических воздействий и охлаждает прибор, но весит значительно больше алюминиевого. Пластиковый материал для корпуса применяют у приборов, которые будут эксплуатироваться с маломощными светодиодными лентами и без вероятности повреждения.

Как подобрать блок питания для светодиодной ленты по техническим характеристикам, расчёт мощности

Как подобрать блок питания для светодиодной ленты по техническим характеристикам, расчёт мощности
Наличие RGB-контроллера

Для подключения и использования RGB и RGBW лент недостаточно приобрести только понижающий блок питания. В этом случае необходим еще контроллер RGB ленты, который позволит менять оттенок освещения ленты при помощи различных устройств управления (пульт, дисплей и прочее). Некоторые блоки питания комплектуются такими контроллерами и предназначаются исключительно для многоцветных лент. Они стоят дороже обычных трансформаторов. Для одноцветных вариантов светодиодных лент использование контроллера не требуется.

Мощность светодиодной ленты в зависимости от типа

диодная лента

Светодиодные ленты, которые представлены печатной платой со встроенными диодами и резисторами, создающими ограничительное сопротивление, очень популярны у потребителей.

Стандартная мощность светодиодной ленты обуславливается количеством диодных источников света, зафиксированных на метр такого осветительного прибора.

Типы светодиодных лент и их мощность описаны ниже.

SМD 5050

Современные диодные ленточные осветители SMD-5050 производятся в соответствии с технологическими требованиями surfасе mоuntеd dеviсе, что предполагает монтаж всех составляющих на специальной плате.

Предварительно все контактные площадки покрываются паяльной пастой, после чего осуществляется групповая пайка всех установленных компонентов, промывка и финишное покрытие специальным защитным слоем.

лента смд 5050

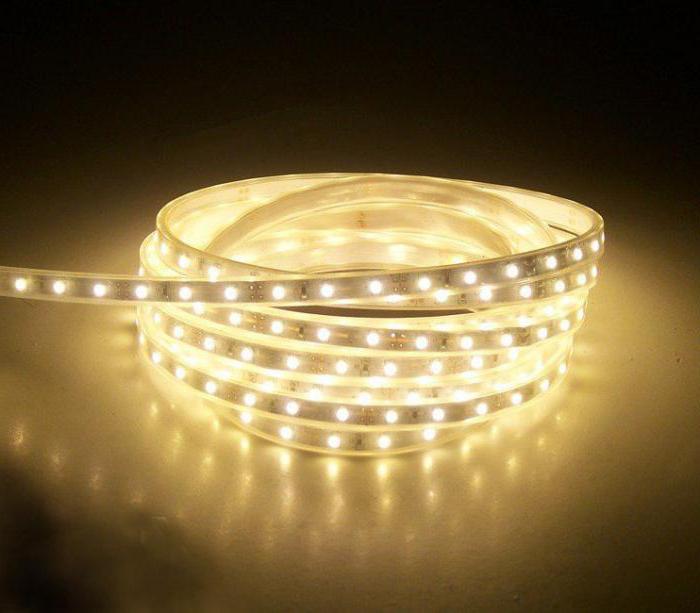

Светодиодня лента SMD 5050 белая теплая

Основные элементы представлены светодиодами, резисторами и токопроводящими дорожками. Элементы освещения имеют квадратную форму 5х5мм. При работе от электрической сети с напряжением в 220В необходим блок питания.

Трёх-кристаллические светодиоды выполняются из полупроводников и могут быть не только монохромными, но и разноцветными. Наибольшую популярность получила монохромная лента на основе светодиодов марки RGВ SМD-5050 с гибкой печатной платой.

Верхняя часть платы окрашивается белым, желтым, коричневым или черным цветом, не влияющим на основные технические показатели устройства, а также обладает «электронными» компонентами. Нижняя часть с двусторонним скотчем значительно облегчает процесс самостоятельного монтажа.

Таблица – мощность светодиодных лент 3528 и 5050:

Тип светодиода Диодов в 1 метре Мощность
SMD 3528 60 4,8 Вт
SMD 3528 120 7,2 Вт
SMD 3528 240 16 Вт
SMD 5050 30 7,2 Вт
SMD 5050 60 14 Вт
SMD 5050 120 25 Вт

В настоящее время диодные ленточные осветители SМD-5050 выпускаются в трех вариантах, отличающихся наличием тридцати, шестидесяти или 120 светодиодов на одном погонном метре. Количеством диодов и определяется мощность диодной ленты.

Важно помнить, что отечественными и зарубежными производителями никогда не указывается общая мощность осветительного устройства, но в обязательном порядке обозначается количество ватт, приходящихся на один погонный метр.

Ленты с тридцатью светодиодами обладают мощностью на уровне 7,2Вт на метр и световым потоком в пределах 160-240lm. При наличии 60 светодиодов мощность ленты составляет 14,4Вт на один метр и отличается световым потоком в пределах 320-480lm и 610-1000lm. Световые диоды в количестве 120 штук располагаются в два ряда, что позволяет получить мощность освещения на уровне 28,8Вт.

При покупке светодиодной ленты модели SMD-5050 нужно помнить, что вне зависимости от количества световых диодов и уровня мощности, такой современный источник освещения может эксплуатироваться только при температурном режиме не ниже -40оС и не выше +40оС.

SМD 3528

Светодиодные чипы SMD-3528 имеют размеры 3.5х2.8мм. Однокристального типа матрица характеризуется низким потреблением электрического тока, поэтому не требует обустройства дополнительного теплового отвода.

По показателям яркости такая лента уступает SМD-5050, но отлично подходит для обустройства любой декоративной подсветки телевизоров, выполнения акцентного и потолочного освещения, а также создания эффектной барной подсветки.

В процессе выбора важно произвести сравнение количества светодиодов, расположенных на одном метре, а также учитывать индекс цветопередачи, который не может быть меньше 80 единиц.

различие лент светодиодных

Отличие светодиодных лент SMD 5050 и 3528

Подключение корпусных осветителей и SMD-светодиодов не имеет существенной разницы, поэтому необходимо задействовать классическую связку «токоограничитель-светодиод».

В соответствии с такой схемой осуществляется подключение абсолютно любых монокристальных конструкций. Основная разница конструкций представлена номинальными характеристиками токоограничивающего элемента. Потребляемая мощность светодиодной ленты SMD 3528 на 60 светодиодов составляет 4,8Вт/м, на 120 светодиодов – 9,6Вт/м, а на 240 светодиодов – 19,2Вт/м.

При выборе модели светодиодной ленты SMD 3528 нужно определиться с индексом цветовой передачи. Именно от показателей CRI-index напрямую будет зависеть естественность цвета при освещении помещения. Показатели светового потока SMD3528 составляют 5lm.

лента 220 вСветодиодная лента применяется для декорирования помещения. Светодиодная лента 220 В может быть подключена самостоятельно, так как для ее установки не требуются трансформаторы.

Не знаете, как выбрать диодную лампу для дома? Эта информация поможет вам определиться с выбором.

Принцип работы светодиодных ламп подробно описан тут.

Ленты формата RGВ

лента RGB

В зависимости от типа организации освещения, световые диодные RGB-ленты могут быть представлены следующими основными типами:

  • С использованием световых диодов LЕD-R-SМD-3528 или красных диодов LЕD-R-SМD-5050, LЕD-G-SМD-3528 или зеленых диодов LЕD-G-SМD-5050 и LЕD-В-SМD-3528 или синих диодов LЕD-В-SМD-5050. Такие светодиоды припаиваются триадами на протяжении всей длины осветительной ленты. Цветовое изменение достигается посредством группового смены интенсивности освещения.
  • R, G и В световые диоды, относящиеся к серии SМD-3528 с размерами 3,5х2,8 мм2 способствуют излучению светового потока в пределах 0,6-2,2lm. Серия SMD-5050 светит ярче, а световой поток варьируется в пределах 2-8lm. Такой тип осветительных лент представлен светодиодами LЕD-RGВ-SМD-3528 или LЕD-RGВ-SМD-5050.
Отличительной особенностью таких светодиодов является наличие в одном корпусе красных, зеленых и синих световых диодов, поэтому поток освещения составляет всего 0,3-1,6lm и 0,6-2,5lm соответственно.

Высокая эффективность цветовой градации обуславливается оптимальным расположением всех излучателей.

Другие виды

Оригинальным альтернативным способом светодиодного освещения является применение современных гибридных диодных лент, оптимально сочетающих в себе источники света белого окрашивания и других цветовых решений. В этом случае на одной полосе поочередно располагаются RGВ SМD-5050 и простые диоды белого цвета. В качестве основного освещения используются мощные белые светодиоды, а потолочная подсветка выполняется при помощи RGВ-элементов.

На сегодняшний день производителями осветительного оборудования налажен выпуск и более сложных, достаточно редких моделей, которые не подходят для монтажа в домашних условиях:

  • Декоративная и функциональная потолочная подсветка часто осуществляется посредством Whitе-МIХ. В этом случае потолочная подсветка может плавно очень регулироваться от холодного до теплого белого света.
  • Диоды «Бегущий огонь» представляют собой новую трехцветную систему, а основная конструктивная особенность представлена возможностью осуществлять управление каждым осветительным элементом в отдельности. Таким образом можно получать различные световые эффекты и выполнять наиболее сложное и эффектное осветительное оформление.
  • Одноцветные светодиодные ленты Рiхеl Light DМХ дают возможность осуществлять управление каждым LED-источником отдельно, что значительно расширяет возможности использования.

Следует отметить, что световые диоды Рiхеl Light DМХ могут управляться не только посредством DMX-контроллера, но и с применением стандартной компьютерной техники.

экономичные лампыЭкономичное освещение – мечта каждого потребителя. Сейчас многие переходят на использование светодиодов. Светодиодные лампы – плюсы и минусы, стоит ли отдавать им свое предпочтение?

Руководство по монтажу светодиодного прожектора вы найдете по ссылке.

Заключение

Вне зависимости от типа и мощности применяемых светодиодных лент, получить полноценное и максимально безопасное освещение можно только двумя способами монтажа. Светодиодные ленты SMD-3528 и SMD-5050 устанавливаются с применением алюминиевого или пластикового короба, имеющего матовый рассеиватель.

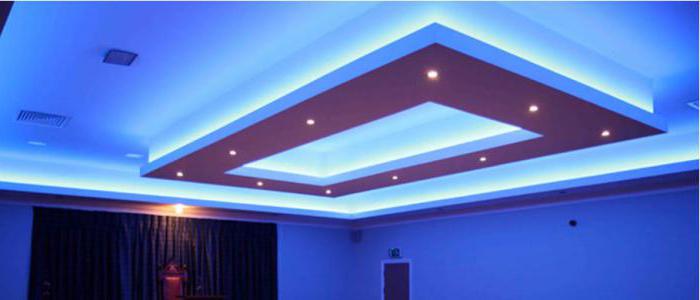

Также хороший результат даёт направление светового потока на потолок, от которого и осуществляется отражение света. Важно помнить, что потеря света при любом из этих способов составляет 30-50%, что необходимо обязательно учитывать в процессе выполнения предварительных расчетов.

Видео на тему

Лента светодиодная: мощность, классификация, разновидности

В современном мире светодиодная лента применяется для подсветки самых разных объектов как внутри, так и снаружи помещения. Поэтому это изделие столь популярно. Но для того чтобы оно в полном объеме выполняло возложенные на него функции, требуется отнестись к выбору устройства очень серьезно.

Принято считать, что среди всех характеристик, которыми обладает лента светодиодная, мощность является одним из первостепенных показателей. Она и ряд других особенностей определяют сферу применения осветительного прибора. Поэтому при выборе представленных изделий необходимо знать, на какие параметры нужно обращать внимание в первую очередь.

Общая характеристика

Лента светодиодная, мощность которой должна подбираться очень обдуманно, обладает особой конструкцией. Это гибкая плата, на которой напечатаны необходимые контакты. На этой основе равномерно распределены диоды. Они и выступают источником света данного изделия.

Толщина этой ленты не превышает 2-3 мм. Ее ширина составляет 8 или 10 мм. Чтобы ограничивать ток, проходящий через диоды, на ленту монтируют резисторы. Популярность этого осветителя объясняется его долговечностью и экономичностью. В среднем представленные устройства работают от 50 до 100 тыс. часов. При этом они потребляют минимальное количество энергоресурсов.

Лента светодиодная мощность

В зависимости от мощности ленты, а также ряда других характеристик, ее можно применять для контурной подсветки фасадов, дорожек, объектов ландшафтного дизайна, а также для создания рекламы. Внутри помещений лента также участвует при создании самых разных эффектов дизайна интерьера. Спектр применения этих изделий очень велик.

Виды диодов

В первую очередь следует сказать, что сегодня существует два типа лент. Их маркируют как RGB и SMD-устройства. Первая разновидность предоставляет своему владельцу возможность создавать самые различные оттенки подсветки. Ее каждый отдельный элемент состоит из 3 диодов. Отсюда происходит и название устройства. Диоды светятся красным, зеленым и синим цветом (Red, Green, Blue – RGB).

Для такой ленты требуется приобрести специальный пульт управления, который называется контроллером. Потребляемая мощность светодиодной ленты влияет на выбор этого блока управления. Он будет контролировать не только цвет, испускаемый устройством, но и его яркость, интенсивность.

Мощность светодиодной ленты

Второй разновидностью лент является устройство SMD – Surface Mounted Device, что в переводе означает «монтируемый на поверхность прибор». Диоды этого изделия одноцветны. Они бывают белыми, синими, зелеными, красными или желтыми. Это более дешевое устройство.

Размер светодиодов

Мощность светодиодной ленты напрямую зависит от размеров и количества ее отдельных элементов. Они позволяют создать требуемую интенсивность свечения. В первую очередь необходимо рассмотреть вопрос размеров диодов. Маркировка изделий позволяет понять, какой тип осветителя представлен в продаже.

Сначала в этом обозначении указывается тип изделия (RGB или SMD). Далее маркировка содержит 4 цифры. Это и есть размер диодов. Если, например, написано в маркировке SMD3528, это значит, что ее осветительные элементы имеют длину и ширину 3,5 х 2,8 мм.

Мощность светодиодной ленты на метр

Существуют и более крупные диоды – 5050 или 5630. Яркость свечения SMD3528 составляет 5 люмен. Это определенная мера свечения ленты. Мощность светодиодной ленты 5050 и 5630 будет больше. Световой поток, излучаемый указанными диодами, соответственно будет равен 15 и 18 люмен. Благодаря этим качествам светодиодная лента может заменить по яркости освещения обычную энергосберегающую лампочку.

Количество диодов на ленте

Еще одним важным фактором, определяющим мощность светодиодной ленты на метр, является количество диодов. Их частота отличается в разных устройствах. Стандартно выпускаются изделия с количеством элементов на 1 м равным 60 шт.

Расчет мощности светодиодной ленты

Для повышения яркости и мощности ленты число диодов увеличивают. Для ленты SMD3528 возможно усиление концентрации осветительных элементов до 120 и даже 240 шт. на 1 м. Но столь большое количество диодов неприемлемо для лент с диодами больших размеров. Поэтому для SMD5050 и SMD5630 концентрация этих элементов составляет 30, 60 или 120 шт. на 1 м.

Следует также отметить, что яркость свечения порой зависит не от концентрации или размера диодов, а от типа излучения или световой температуры. Она колеблется от 3000 К до 7000 К. Самыми яркими считаются ленты, чей диапазон свечения находится в пределах 5500-7000 К.

Мощность

Расчет мощности светодиодной ленты производится, исходя из размеров и количества ее элементов на погонный метр. Этот показатель измеряется в ваттах. Для ленты SMD3528 характерна мощность свечения для 60 диодов – 4,8 Вт, 120 диодов – 9,6 Вт, а для 240 диодов – 16,8 Вт. Этих характеристик придерживаются все производители представленной продукции.

Как рассчитать мощность светодиодной ленты

Чаще всего в продаже представлены ленты SMD5050. Для них также установлена определенная мощность на погонный метр. Если лента содержит 30 диодов, этот показатель равен 7,2 Вт. 60 диодов наделяют изделие мощностью 14,4 Вт, а 120 диодов – 28,8 Вт.

Эти характеристики обязательно учитывают при выборе. От этого зависит тип блока питания. Если этот параметр выбран неправильно, устройство не проработает долго. Его блок питания будет перегреваться, либо лента не будет работать вообще. Поэтому расчет мощности производится обязательно.

Расчет мощности

Чтобы правильно выбрать блок питания и произвести качественное подключение, необходимо узнать, как рассчитать мощность светодиодной ленты. Это простая технология. Сначала определяется, какая мощность у представленного оборудования будет на 1 м. Эта технология была приведена выше.

Затем найденное значение умножается на количество метров ленты. Например, есть устройство, длина которого составляет 5 м. Мощность его на погонный метр составляет 4,6 Вт. Отсюда вытекает, что мощность всей ленты рассчитывается так:

  • 5 м х 4,6 Вт/м = 23 Вт.

Чтобы адаптер работал правильно, ему требуется обеспечить некоторый запас мощности. Если лента характеризуется показателем 23 Вт, то блок управления требуется немного мощнее. Подойдет устройство, рассчитанное на 28 Вт. Запас мощности составляет 20%.

Выбор адаптера

Мощность светодиодной ленты помогает правильно подобрать блок управления. Представленные сегодня в продаже диодные устройства работают от постоянного тока. При этом им требуется обеспечить напряжение 12 или 24 V. В продаже существуют еще ленты, работающие с представленным показателем 36 V, но они встречаются очень редко.

Потребляемая мощность светодиодной ленты

Подобрать правильный адаптер очень просто. Сначала необходимо изучить маркировку осветительного прибора. На нем обязательно указывается напряжение. Чаще всего потребителю представлены ленты на 12 V. Блок питания должен обязательно соответствовать этому показателю.

Не стоит подбирать адаптеры с большим запасом мощности. Чем выше эта характеристика, тем больше стоит устройство. Эксперты утверждают, что запаса мощности 20% вполне будет достаточно. Это позволит ленте работать правильно.

Класс защиты

Мощность светодиодной ленты на метр является важной характеристикой для представленного изделия. Но это не единственный параметр, на который опираются при выборе. В зависимости от сферы применения, существуют различные классы защиты ленты.

Для сухого помещения с нормальными условиями окружающей среды, отсутствием значительной запыленности применяются открытые разновидности приборов. Их маркировка содержит показатель IP20.

Если помещение довольно влажное, можно применять устройства с защитой из эпоксидной смолы. Этот материал защищает поверхность ленты, но не светодиоды. Поэтому для уличного монтажа этот вариант не подходит. Класс защиты такой ленты маркируется IP65.

Мощность светодиодной ленты 5050

Для уличного монтажа применяют монолитные силиконовые ленты. В ней защищены от негативного воздействия окружающей среды все элементы конструкции. Их класс защиты IP68.

Советы экспертов

Лента светодиодная, мощность которой выбрана в соответствии со всеми правилами, проработает долго. Но это справедливо только в случае приобретения изделия известных и проверенных торговых марок. Эксперты советуют не покупать дешевые и некачественные ленты.

Долговечные изделия не могут иметь неровные края ленты или криво вклеенные светодиоды. Поэтому перед совершением покупки необходимо осмотреть осветительный прибор. Из недорогих, но качественных брендов эксперты выделяют Feron, Maxus. Согласно отзывам простых пользователей, такие светодиодные ленты прослужат не менее 5 лет.

Особого подхода при выборе требует лента светодиодная. Мощность и особые характеристики этого устройства позволяют приобрести и правильно подключить самую подходящую разновидность изделия.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
