Хотя теплоизоляции дома всегда уделяется повышенное внимание, добиться идеальной эффективности ее по всей конструкции практически невозможно. Это происходит из-за того, что различные элементы сооружения имеют разную теплопроводность, и в каких-то местах сооружения неизбежно будут происходить потери тепла. Строители должны учитывать это, прибегая к дополнительному утеплению таких проблемных участков.

1. Мостики холода

Представим себе конструкцию дома. Он состоит из фундамента, стен, кровли, а в стенах обязательно имеются окна и двери. Каждый из элементов здания имеет свою теплопроводность. Понятно, что добиться одинакового утепления каждой части дома невозможно.

Неравномерное теплоотведение различных элементов дома

Неизбежно в каких-то элементах дома теплопроводность ниже, чем в среднем по строению. Тепло отводится из таких участков с большей интенсивностью – вследствие различной теплопроводности материалов, из которых они сделаны.

Элементы, где происходит чрезмерное отведения тепла

• стеклянные окна
• железобетонный фундамент
• кровля из тонколистового материала

Кроме того, даже в каркасной стене, утепленной по всей плоскости, различные участки тоже могут по-разному отводить тепло. Ведь стена каркаса состоит из стоек и теплоизолятора, а теплопроводность у них разная.  Такие  участки, глее происходит чрезмерное теплоотведение, строители называют «мостиками холода».

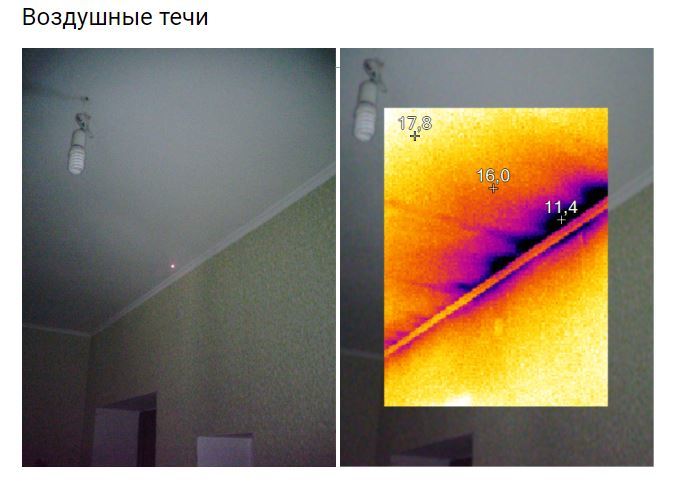

Мостки холода, отображенные тепловизором

2. Пагубное воздействие мостиков холода

Что же происходит при неравномерном отводе тепла из сооружения? Некоторые участки в зимний период промерзают. Вследствие отвода паров из дома, на них образуются обледенелые зоны. Когда лед растает, здесь образуются зоны повышенной влажности.

Такие зоны – лучшая питательная среда для плесени и грибка.

Со временем места, где сосредоточены «мостики холода», темнеют, приобретают непрезентабельный вид и являются источниками неприятного запаха, а то и постепенного разрушения дома.

Отсыревший участок дома

3. Мостики холода в каркасных стенах

Каркасный дом, составленный по типу термоса, считается наиболее эффективным и равномерно теплоизолированным сооружением. Это неудивительно, так как в целом каркасные стены и кровля могут на 70-75 процентов состоять из утеплителя, распределенного более-менее равномерно по всей поверхности здания – от пола до кровли.

Мы не будем касаться естественных «мостиков холода», в виде окон и дверей, действие которых такое же, как в домах из кирпичей или бруса, сосредоточившись на неравномерности теплоотведения каркасных стен.

Казалось бы, конструкция их максимально противодействует теплопотерям. Однако, в строении стены тоже есть свои «мостики холода».

Рамы каркасных стен состоят из стоек, образующих полости, куда закладывается утеплитель. Понятно, что теплопроводность этих двух основных элементов каркаса разная.

Устройство каркасной стены

Мостиками холода в каркасе выступают именно стойки.

Теплопроводность деревянных и металлических стоек сильно различается и понятно, что «мостики холода» в металлических каркасах более выражены.

В любом случае, нужно ликвидировать их, дополнительно утепляя.

4. Способы дополнительного утепления каркаса

В общем, есть два основных способа дополнительного утепления каркаса.

1. Сооружение дополнительного каркаса, куда закладывается утеплитель
2. Поперечное утепление каркаса слоями минваты снаружи

При двойном утеплении собирается дополнительная обвязка каркаса досками, куда закладывается утеплитель. Понятно, что расход материала в этом случае  существенно повышается. Рама каркаса в данном случае фактически увеличивается в ширину, поэтому в целом общая теплопроводность стоек уменьшается.

Второй способ, дополнительное поперечное утепление каркаса снаружи,  не требует расходования дополнительных брусьев. Утеплитель закладывается не только между стоек, но и поверх них – поперечными слоями теплоизоляционного материала. Снаружи утеплитель закрывается дополнительной внешней обшивкой или отделочными материалами.

Эффективность поперечного дополнительного утепления существенно выше, чем при сооружении дополнительного каркаса. Даже увеличение вдвое ширины каркасной рамы дает меньший эффект, чем поперечное утепление исходных стоек.

Дополнительное утепление стоек, конечно, влечет за собой дополнительный расход средств, но окупается уже в первый же зимний сезон.







Дополнительное внешнее утепление стены

5. Выводы

Таким образом, каркасные дома, построенные в областях с суровыми климатическими условиями, требуют дополнительного утепления. Это исключит промерзание отдельных участков строения, уменьшит пагубное воздействие «мостиков» холода на конструкцию дома и увеличит общий срок его эксплуатации.



Мостик холода в металлическом каркасе

Стоимость антикоррозийных материалов для металлических конструкций не намного превышает цену на те же средства для покрытия #663300 конструкций. Здания из кирпича можно не брать в расчет, из-за высоких затрат на саму «каменную технологию»

Конденсат в каркасном доме

Что же такое ЛСТК ? Это легкие стальные тонкостенные конструкции ( до 3 мм ) применяемые для строения быстровозводимых зданий. Представляет собой тонкий оцинкованный профиль похожий на профиля применяемые для крепления гипсолистов. Он оснащен утеплителем который заполняет расстояния между стойками каркаса. Влажность строения напрямую зависит от того как из стен отводятся водяные пары. У каркасных домов «точка росы» возникает в стенах, но конденсат убирается оттуда через систему вентилирования панелей, а так же созданием зазора между пароизоляционной пленкой и облицовкой стены. Такие фасады называются вентилируемыми. В каркасных домах «точка росы» находится внутри стены здания, и проблема появления конденсата решается грамотно спроектированной системе вентилирования панелей.

• Панели ограждаются от влаги, идущей изнутри дома пароизоляционной пленкой.
• Снаружи заполненный утеплителем каркас укутывается паропроницаемой ветрогидроизоляцией, которая выпускает содержащуюся в панелях влагу наружу, и защищает утеплитель от выветривания и намокания.
• Дополнительно делается вентилируемый зазор между пленкой и внешней облицовкой, в котором создаются условия для возникновения воздушной тяги. Поток воздуха удаляет водяные пары.

Каркас в технологии ЛСТК представляет собой оцинкованный тонкостенный профиль, напоминающий, применяемый при установке гипсокартона. Он оснащен утеплителем из минваты, который заполняет расстояние между стойками металлокаркаса. Теплопроводность стен здания зависит от толщины материала профиля, чем тоньше металл, тем меньше через него проходит тепла. Влажность конструкции зависит, как из стены отводятся водяные пары. У каркасных домов «точка росы» возникает в стенах, но конденсат удаляется оттуда через систему вентилирования панелей. Изнутри каркасного дома проходит пароизоляционная пленка. Снаружи дома заполненный утеплителем каркас, покрытый ветро и гидроизоляцией, легко выпускающей наружу содержащуюся в стенных панелях влагу. Он же ( утеплитель) прекрасно защищает от процессов выветривания и намокания. Ну и последняя мера — создание вентилируемого зазора между пароизоляционной пленкой и облицовкой стены, предполагающего возникновение воздушной тяги. При помощи воздушного потока легко и быстро удаляются из стены водяные пары. Такие фасады называют вентилируемыми.

Мостики холода в каркасных строениях

Как же построить легкий и прочный каркас дома из металла и избежать при этом коррозии, образования мостиков холода и конденсата? С появлением высококачественных утеплителей, изоляционных и паропроницаемых защитных материалов были разработаны концепции возведения металлокаркасных жилищ. По данным исследований, отверстия в стенках профиля значительно снижают потери тепла через стены здания за счет удлинения пути теплового потока и особенностей краевых свойств прорезей, имеющих непростую форму. Кроме того, на теплопроводность влияет толщина материала профиля. Чем тоньше сталь, тем меньше теплопотери. Они становятся сравнимыми с потерями в строениях с деревянным каркасом.

Точка росы в каркасном доме

В металлокаркасных домах «точка росы» находится внутри стены здания, и проблема появления конденсата может решаться только при грамотно спроектированной системе вентилирования панелей.

• Панели ограждаются от влаги, идущей изнутри дома пароизоляционной пленкой.
• Снаружи заполненный утеплителем каркас укутывается паропроницаемой ветрогидроизоляцией, которая беспрепятственно выпускает содержащуюся в панелях влагу наружу, и защищает утеплитель от выветривания и намокания.
• Дополнительно делается вентилируемый зазор между пленкой и внешней облицовкой, в котором создаются условия для возникновения воздушной тяги. Поток воздуха удаляет водяные пары.

Технологии каркасного домостроения

Каркас своими руками — репортаж

Плюсы и минусы каркасного домостроения

Частые вопросы по каркасному домостроению

Устройство каркасного дома

Утепление и звукоизоляция каркасного дома

Мостик холода – это элемент или часть основной конструкции, который пропускает через себя холод. Таким образом, все стремятся избавиться от устройства таких мостиков, ведь необходима максимально герметичная конструкция, которая будет хорошо сдерживать тепло внутри помещения.

Итак, многие стремятся построить дом, который, в идеале, не будет выпускать из помещений тепло и пропускать холод внутрь. Идеальной конструкцией была бы такая, конструкция, которая абсолютно герметична, пориста (низкая теплопроводность). Но всем нам нужен солнечный свет и тепло, передаваемое солнцем, а без устройства окон солнечный свет в помещение не попадет. Таким образом, окно является очень хорошим

мостиком холода в стене. Так что же делать с этими мостиками холода? Давайте постараемся разобраться в этом подробнее.

Многие наблюдали такое явление, как «плачущие» окна – это одно из проявлений мостика холода. Окно гораздо тоньше стены дома, поэтому теплопроводность у него лучше, т. е. холоду пройти через стекло проще, чем через стену. Конденсат на окнах – это результат смещения точки росы конструкции, поэтому под каждым окном устанавливаются радиаторы или конвектора (при использовании витражных окон, т. е. окно имеет высосу от пола до потолка).

При плохом утеплении откосов окон (мостиков холода) увеличиваются затраты на обогрев помещения, так как возможны потери до 1/3 от общего объема. Откосы окон и дверей – это только один из возможных вариантов образования мостиков холода, но также хорошими проводниками могут являться колонны, стойки и ригеля при каркасном строительстве.

Если при устройстве стены используется каркас, тогда стойки, кроме несущей функции, могут выполнять функцию мостика холода. Чтобы этого не происходило, нужно позаботиться о выполнении правильного монтажа утеплителя стен. Также, чтобы уменьшить вероятность образования мостиков холода, в качестве материала для стоек используется дерево (теплопроводность дерева гораздо меньше теплопроводности металла или бетона).

Плита перекрытия — мостик холода

Существуют мостики холода, которые можно устранить, но бывают и такие, с которыми приходится только смириться. Ярким примером служит железобетонная плита перекрытия, которая опирается на несущие стены. Так как край плиты выходит на край плоскости наружной стены и граничит с наружной средой, поэтому является хорошим проводником холода вовнутрь дома.

Чтобы уменьшить теплопроводность плиты, ее утепляют дополнительно. Но все же этого недостаточно. Самым эффективным способом будет устройство разрыва в слое бетона и утепление арматурного каркаса теплоизоляционным материалом. Как правило, этот способ не используется в строительстве из-за экономических факторов.

Окна и двери – мостики холода

Как мы уже говорили, любое окно или дверь имеют меньшее сопротивление теплопередачи, чем целая стена, поэтому при устройстве и монтаже этих конструкций следует использовать теплоизоляционные материалы, в частности, утепление откосов. Так же нужно позаботиться о качестве выполнения стыков примыканий оконных и дверных рам к стенам.

Не стоит забывать о теплопроводности окон и при проектировании дома. Так устройство окна в помещении с северной стороны дома приведет к значительным потерям тепла в зимний период, а устройство большого окна с южной стороны дома позволит впустить в помещение больше солнечного света и тепла, соответственно.

Балкон – мостик холода

Не многие задают себе вопрос о том, как балкон может выполнять функцию мостика холода? На самом деле все очень просто – несущей конструкцией балкона является железобетонная плита, которая соединяется с плитой перекрытия. Это необходимое условие при устройстве выносного балкона, чтобы он смог выдержать эксплуатационную нагрузку. Так как балконная плита редко утеплена снаружи, поэтому и является мостиком холода.

Чтобы предотвратить попадание холода в помещение через балконную плиту используются полиуретановые вкладыши по периметру балкона. Еще один способ – это использование в металлическом каркасе плиты нержавеющей арматуры. Теплопроводность нержавеющей стали в 3 раза меньше обычной арматуры. Также можно использовать стеклопластиковую арматуру.

Крепежный анкер – мостик холода

Очень часто возникает такая ситуация, когда необходимо что-то прикрепить к наружной стене и для этого нужно использовать металлический анкер, который будет, впоследствии, хорошо проводить холод в помещение. Современные технологии позволяют избежать устройства этого вида мостика холода. Для этого используются специальные химические анкера. Они бывают двух видов: инъекционные и ампульные.

Как первый, так и второй виды химических анкеров предотвращают контакт металла несущего анкера с наружной стеной. Отличие лишь в способе монтажа. Так при использовании ампульного химического анкера, в просверленное отверстие вставляется ампула со специальным составом, которая разбивается при монтаже металлического анкера, после застывания состава анкер можно нагружать. При использовании инъекционного химического анкера, применяют специальный пистолет, благодаря которому состав вводится в отверстие с металлическим анкером.

Таким образом, при строительстве дома нужно обращать внимание на многие конструктивные стыки, которые могут впоследствии является мостиками холода. Так при утеплении фасада стыки между плитами утеплителя должны быть минимальными и загерметизированны. Часто допускают ошибку, используя для заполнения стыков клей, на который монтируется утеплитель. Утеплитель должен монтироваться плотно друг к другу.

Также может выполнять функцию мостика холода кладочный шов, поэтому, чем шов тоньше, тем меньше теплопотери в помещении. В качестве наполнителя кладочного раствора можно использовать перлитовый песок. Это позволит уменьшить теплопроводность кладочного шва.

Также интересно почитать:

Мостик холода – это участки ограждающей конструкции, который имеет повышенную теплопроводимость по сравнению с материалом, из которого изготовлена конструкция.

Таким образом, мостики холода являются зонами повышенной утечки энергии (тепла или холода). Другое название мостика холода это температурный мост.

Разбираемся, что такое мостик холода или температурный мост

Если не устранять мостики холода в доме можно напрасно терять до 30…50% от общего объема энергоресурсов, идущих на обогрев дома зимой.

Мостиком холода могут быть следующие элементы конструкции:

• стыки между частями конструкции, например, стыки ограждающих стен с кровлей;
• стык конструктивного элемента;
• система крепления фасадов;
• система крепления фасадного утеплителя;
• опорная зона плит перекрытий на наружные стены (при строительстве рекомендуется сразу утеплять эту зону), фото 1;
• несущие плиты перекрытия из железобетона;
• железобетонные оконные и дверные перемычки;
• монолитный железобетонный пояс;
• цоколь и фундамент в стыках стен фундамента с полом 1 этажа;
• сквозные крепежные элементы;
• швы кладки толщиной более 10 мм при кирпичной или блочной кладке и использовании обычного цементно–песчаного раствора;
• оконные и дверные проемы, углы наружных стен;
• выходы на балкон или веранду.

Все строители стремятся к тому, чтобы как можно меньше было таких мостиков холода в здании, так как при этом существенно снижается общая энергоэффективность дома.

Мостики холода приводят к:

• снижению температуры внутри помещений в холодные времена года и перегреву помещений в жаркие времена года;
• образованию конденсата на внутренней поверхности ограждающей конструкции;
• значительное увеличение расхода ресурсов на отопления дома;
• повышается вероятность возникновения сырости и плесени на внутренних стенах дома, фото 2;
• приводят к развитию вредоносных бактерий (в благоприятной влажной среде) и к заболеванию людей.

Различают 4 вида мостика холода

1. геометрические мостики холода – определяются архитектурно-конструктивными особенностями дома, например внешний угол, стыки элементов конструкции, фото 3а;
2. материальные иликонструктивные – характеризуются разной теплопроводностью строительных элементов и материалов, которые совмещены в единую конструкцию здания, фото 3б. Например, железобетонные плиты перекрытия, оконные и дверные перемычки в кирпичной кладке стен;
3. линейные мостики холода – располагаются там, где заканчивается утепление стен дома. Например, расположения мостика холода вдоль откосов окон или дверей;
4. точечные мостики холода – это места в стенах дома, где устанавливаются анкера, болты или другие крепежные соединения, у которых теплопроводность существенно выше теплопроводности стены.

Визуально на фасаде дома практически невозможно определить мостики холода. Диагностику здания и выявления мостиков холода можно выполнить с помощью такого специального прибора, как тепловизор, фото 4.

Температурный мост — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 26 октября 2017; проверки требуют 6 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 26 октября 2017; проверки требуют 6 правок. Температурный мост на полу

Температурный мост или мостик холода — участок ограждающей конструкции здания (окончание бетонного элемента, стыки стен и т. п.), имеющий пониженное термическое сопротивление. Это может быть стык между частями конструкции или конструктивный элемент, состоящий из материалов с более высокой теплопроводностью. Такие участки охлаждаются сильнее, чем другие части ограждения, поэтому их еще называют «мостиками холода». Наличие температурных мостов значительно снижает эффективность теплозащиты здания. Температурные мостики являются причиной образования конденсата^[1][2].

Геометрические мостики холода возникают в тех местах, где внутренняя теплопоглощающая поверхность меньше внешней экзотермической поверхности. Они встречаются в изгибах поверхности здания: на углах, балконах, навесах и эркерах.^[3]

Изображение здания из материалов с эффективной теплозащитой, снятое с помощью тепловизора.

Материальные мостики холода проявляются при использовании низко- и высокотеплопроводных материалов. Их можно обнаружить с помощью тепловизора.^[3]

• бетонные элементы в кирпичной или блочной кладке
• стойки в каркасных домах
• оконные и дверные перемычки
• элементы крепления теплоизоляции (дюбели)
• между балконной плитой и плитой перекрытия

Негативное воздействие мостиков холода[править | править код]

Появление конденсата на оконном стекле из-за температурных мостиков

• повышенное потребление энергии для отапливания
• опасность образования и накопления водного конденсата
• риск повреждения строительных элементов
• опасность образования плесневого грибка с риском для здоровья^[3]

Утепление стоек каркаса — защита от мостиков холода / каркасный дом своими руками

Публикация.: 24 ноября 2013 года.

Каркасная технология очень эффективная, экономная и инновационная благодаря применению современных утеплителей, но к сожалению сам каркас дома, выполненный из любого материала (бетон, метал, дерево) является мостиком холода так как его теплопроводность в разы выше утеплителя. Постараюсь объяснить это на примере. Первая картинка — каркасный дом с пирогом стены: ГКЛ / вертикальный вентзазор 22мм / пароизоляция / стойки 100х50мм с утеплением 100мм минваты. Температура в доме +22 С, на улице -3 С, на окрашенном ОСП отчётливо видно, что там, где вата, ОСП имеет отрицательную температуру и покрыта инеем, а там, где стойки ОСП нагрелась от стойки до плюсовой температуры, инея нет, а влага испарилась так как стойка в данном случае явилась с одной стороны мостиком холода, а с другой — мостиком тепла.
Вторая картинка — каркасный дом с пирогом стены: ГКЛ / горизонтальный вентзазор 50мм, заполненный минватой поперёк стоек / пароизоляция / стойки 150х50мм с утеплением 150мм минваты. Температура в доме +22 С, на улице +3 С, на ОСП менее отчётливо видно, что ночной иней из-за потепления на улице растаял, там, где стойка влага испарилась быстрее, но так как стойка изолирована из дома трафарет стойки более широкий, расплывчатый, но только в том месте, где за стеной установлена отопительная батарея.

1. Утепление каркасного между стоек.

2. Утепление каркасного дома внутри, поперёк стоек, + утепление ППС.

Для противодействия этому применяют разные методы, но большинство из них трудоемкие и дорогие. К примеру, технология ДОК — двойной объемный каркас — это когда стойки 100х50мм ставятся на обвязку 200мм в шахматном порядке или собираются две стены из стоек 100х50мм на обвязке 100мм с половинным смещением друг к другу. Минусы технологии: двойная работа, увеличенный расход материала, средняя эффективность. Есть так называемая технология «Балка Ларсена»: две доски 100х50мм, закреплённые на расстоянии друг от друга с помощью обрезков листовых материалов (фанера, ОСП и т.д.). Получается довольно хорошая конструкция для применения в каркасных домах, где используются засыпные и «задувные» утеплители (эковата, опилки, стекловата и т.д.), это позволяет добиться хороших результатов утепления. Минусы технологии: очень проблематично утеплить материалом в плитах так как по толщине стены материал должен быть разного нестандартного размера, повышенный расход материала, трудоёмкость — собирать такие стойки надо на кондукторах. Есть ещё и другие, более экзотические способы, но они совсем сложные и дорогие.

Мы для своих проектов выбрали технологию поперечного утепления поверх вертикального каркаса. Чтобы уменьшить и исключить мостик холода, необходимо поперечное утепление минватой или ППС, не только внутри дома, но и с наружной стороны, что и делается сейчас по технологии, которую предлагает Кнауф и др. (картинка номер 2 выше).

Диаграмма промерзания стоек каркаса

На диаграмме, сделанной при помощи тепловизора и теплорасчёта, отчётливо видно, что небольшое, правильное, дополнительное утепление дома, поперёк существующего каркаса, значительно эффективнее, чем просто увеличение ширины стойки. Так как даже стойка каркаса шириной 300мм не даст такой эффективности, как стойка 150мм, утепленная с двух сторон, но поперёк. Дополнительное поперечное утепление под обшивку, для дома до 150м2, обойдется не дороже 15 т.р., что при постоянном проживании в доме окупится за первую же зиму и добавит радости и комфорта пребывания в таком энергоэффективном доме. На диаграмме видно, что, правильное увеличение толщины утеплителя всего на 60%, даёт уменьшение теплопотерь почти в два раза!

рис. 3

Утепление стоек и стропил каркасного дома

рис. 4

1. ЦСП/OSB-плиты и т.п.
2. Утеплитель — минвата между стоек каркаса, толщина равна толщине стоек.
3. Пароизоляционная пленка для защиты древесины.
4. Дополнительный утеплитель — минвата поперёк стоек каркаса, толщина и кол-во слоёв по расчету.
5. Стойки каркаса.
6. Брусок 45х50 на ребро, обрешётка для минваты и крепления ГКЛ.
7. Внутренняя обшивка ГКЛ.

Данная технология очень хорошо подходит для теплоизоляции стен и крыши. Это самый простой, недорогой и удобный способ утеплить дом на этапе строительства или отделки, при небольших затратах эффективнее стандартного утепление между стоек процентов на 25-30.

Наружное утепление дома и стоек каркасного дома

рис. 5
1. Внутренняя обшивка (гипсокартон, вагонка и т.п.).
2. Пароизоляционная пленка для защиты древесины.
3. Стойка каркаса.
4. Утеплитель (KNAUF Therm ® / минеральная вата/ воздушная прослойка).
5. ЦСП/OSB-плиты и т.п.
6. KNAUF Therm ® Fasade / KNAUF Therm 5 ;в 1 F, толщина по расчету. Крепление с помощью клея и дюбелей в случае необходимости.
7. Штукатурная система.
8. Дюбель.

KNAUF Therm®Façade специально разработан для теплоизоляции стен данного вида. Это первый появившийся в России фасадный пенополистирол, производимый по немецким технологиям KNAUF. Он протестирован на прочность, на отрыв слоев, успешно прошел пожарные испытания и признан более чем 30 производителями фасадных материалов в России и мире.

Наружное утепление дома и стоек каркасного дома с навесным фасадом и воздушным зазором

рис. 6
1. Внутренняя обшивка (гипсокартон и т.п.).
2. Пароизоляционная пленка для защиты древесины.
3. Стойка каркаса.
4. Утеплитель для стен (KNAUF Therm ® , минеральная вата, воздушная прослойка).
5. ЦСП/OSB-плиты и т.п.
6. KNAUF Therm ® Compack (50 мм), KNAUF Therm ® Wall1-2 слоя.
7. Обрешетка, крепление сквозь утеплитель.
8. Вагонка (сайдинг ) / Наружные стеновые панели.

Подобная конструкция является типичной для европейской строительной практики. Утеплители из пенополистирола обеспечивают прекрасную звукоизоляцию, а также защиту от влаги и тепло.

Сайт производителя пенопласта: www.knauftherm.ru

Kd.i: Доп. утепление и правильные мембраны в каркасном доме.

Как устранить мостики холода в каркасном доме при строительстве при утеплении: в окнах и лоджии- Обзор +Видео

Для сохранения энергии и тепла в доме идеальной была бы ситуация, при которой теплоизоляция будет устроена непрерывно по всему дому.

Но в доме есть такие места, где теплоизоляционную систему необходимо прерывать (например, вокруг окон и дверей). От качества исполнения данных узлов на прямую будет зависеть утечка через них тепла.

Если сравнивать с остальными стенами, то данные места можно охарактеризовать более низким сопротивлением к теплопередаче, и называют их мостиками холода. При их появлении возрастают и расходы на отопление. Принято считать, что мостики холода в домах могут быть причиной потери тепла до 1/3 части.

Мостики холода – это причина возникновения на стенах сырости и плесени. Снижение температуры на внутренних поверхностях ограждающих конструкций вызовет смещение точки росы и в результате конденсацию водяного пара.

В местах появления сырости появляется и пыль, образуются черные и грязные пятна. А пыль — это идеальная питательная среда для большинства микроорганизмов и домовых грибов, поэтому пятна достаточно быстро покрываются плесенью.

Возможных мест, где могут появиться мостики холода в каркасном доме, очень много. Например, в каркасной конструкции дома мостиками холода являются стойки. Если стойки сделаны из дерева, то мостики будут выражены слабо ввиду сниженной теплопроводности древесины.

При теплоизоляции потолка так же балки перекрытия будут являться мостиками холода, а стропила являются мостиками при теплоизоляции крыши. Если стена имеет многослойную конструкцию — это может стать проблемным при установке коленчатых мансардных стен либо наружных железобетонных лестниц. Очень слабым местом появления мостиков холода является железобетонная плита перекрытия.

Причина появления данной проблемы заключается в следующем: наружная и внутренняя кладки стены усаживаются по-разному. Для того, чтобы не было смещения плоскостей, приходится выносить перекрытия между этажами за внешний предел дома, и на них уже опирать две стены.

Вставку устанавливают следующим образом: оставляют специальный разрыв в слое бетона, к арматуре прикрепляют теплоизоляционный материал и уже после заливают бетонной смесью. Такое решение является более экономически верным, хотя, стальной каркас отдает тепло, и могут заново образоваться мостики холода в стене. Существует более дорогой вариант, и более эффективный: сделать специальный разрыв и в бетоне и арматуре, установить в них теплоизоляционные строительные материалы и уже тогда все залить бетонной смесью.

Мостики холода можно разделить на такие, которых можно избежать, и на такие с которыми придется смириться.

Ниже рассмотрим места образования мостиков холода:

Как выявить мостики холода

• Оконные и дверные проемы. Даже при самых теплых окнах и дверях они всегда будут более холодными, чем сплошная монолитная стена. И если в гостиной комнате установлены большие окна, именно эта стена будет иметь более сниженные показатели сопротивления тепловой отдачи. Расположенные на южном фасаде большие окна впускают в дом гораздо больше тепла, чем отдают.
• Контуры дверных и оконных проемов являются уязвимыми местами для мостиков холода, и часто именно они упускают тепло. Для этого нужно обратить особое внимание на способ их установки, предусмотреть закладные элементы и применить теплоизоляционные строительные материалы для удержания тепла.
• Балконы и лоджии. Чем сложнее форма дома и чем больше декоративных деталей украшают его внешний фасад, и тем труднее выполнять теплоизоляцию качественно. Огромное количество проблем для установки теплоизоляции создают балконы и лоджии. Требования конструкции к прочности балкона выполняются достаточно строго, но место примыкания балконной плиты к перекрытию становится основным путем для утечки тепла. В этих местах наиболее часто возникают плесень на штукатурке внутри дома.

Мостики холода и его разрыв

Достаточно простой способ ликвидировать образования мостиков холода на балконе — это применение теплоизоляционных балконных деталей и элементов. Состоят они, как правило, из арматуры и термовкладыша. Арматура балконных деталей и элементов выполняется из высокосортной стали, обладающей маленькой теплопроводностью.

Эти элементы и детали можно применять в разносложных стенах. Доступны разные типы балконных элементов и деталей, которые можно использовать для каждого вида балкона.

Точечные мостики холода

Наиболее часто приходится что-то крепить к фасаду дома: ограждение лоджии, навес над входом, и  прочее. Данные элементы крепятся непосредственно к стене, а не к слою изоляции. Благодаря этому и возникают точечные мостики. У вас не получиться их избежать, но сейчас на строительном рынке появились специальные анкеры, при помощи которых можно сделать качественную теплоизоляцию мостиков холода.

Химические анкеры принято подразделять на два типа: ампульные и инъецирующие. Использование ампульных анкеров заключается в следующем.

Необходимо просверлить отверстие в стене, после очистить его при помощи нейлоновой щетки; далее вставить в это отверстие ампулу, содержащую в разных соотношениях смолу и отвердитель.

При вбивании в отверстие крепящего стержня, ампула разрушается, и ее содержимое перемешивается; через несколько часов анкер можно смело нагружать. Использование инъецирующих анкеров связано с применением монтажного пистолета, в картридже которого в различных секциях и соотношениях находятся смола и отвердитель.

Они будут смешиваться при сжатии картриджа и через специальное сопло поступать в отверстие, в которое затем вставят крепящий стержень. Использование химических анкеров исключает все контакты стены со стальными соединительными деталями и элементами, как следствие, предотвращаются мостики холода.

Образование щелей между плитами

Плиты пенополистирола или минеральной ваты должны соединяться очень плотно встык, иначе между ними могут остаться щели.

Как правило, строители стараются исправить плохое положение, заполняя все щели клеем, который имеет плохие теплоизоляционные свойства и параметры по сравнению с изоляционным строительным материалом.

И в результате данные щели становятся открытыми мостиками холода, а это значительно уменьшает эффективность утепления.

Цокольный этаж

Между слоями теплоизоляции цокольного этажа и стеной дома необходимо оставить дилатационную щель. В нее поместить уплотнительную специальную ленту.

Проблемы возникают когда при строительстве про эту ленту забывают: в таком случае образуется сильный линейный мостик холода. При воздействии высокой температуры пластические массы вытекают из щелей.

Помимо ленты, можно использовать и другие средства, такие как, забутовочный шнур – он хорошо  удерживает массу и в значительной степени ограничивает ее чрезмерное расходование.

Растворные швы в кладке также будут являться мостиками холода. Стена из термоэффективных блоков может потерять свои теплосберегающие показатели и свойства, если она дополняется обыкновенным силикатным кирпичом, это неизбежно приведет к возникновению мостиков холода.

Мостики холода и их изоляция

Швы очень хорошо промерзают и гораздо быстрее блоков. Именно поэтому при утеплении мостиков холода используют раствор для кладки, который идет менее теплопроводным, например с применением перлитового песка, а швы выполняются как можно тоньше. Качественно выполненные блоки, у которых геометрические параметры строго стандартизированы, необходимо укладывать на специальный клей. Тогда и толщина их шва будет получаться всего 3 мм, и влияние мостиков холода сведется к минимуму. А при кладке из обычного силикатного кирпича это недостижимо.

что это такое, особенности и устранение :: SYL.ru

Мостики холода ещё называются температурными мостами и представляют собой участок ограждающей конструкции постройки, который обладает сниженным термическим сопротивлением. Среди таких участков можно выделить стыки стен и окончания бетонного элемента. Сюда следует отнести стык между конструктивным элементом или частями конструкции, которые имеют в основе материалы, характеризующиеся более внушительной степенью теплопроводности.

Эти участки охлаждаются сильнее по сравнению с другими частями ограждения, поэтому их и называют мостиками холода. Их наличие снижает эффективность теплозащиты постройки. Это обстоятельство выступает в качестве причины образования конденсата. А как известно, влага способна стать причиной множества проблем, когда речь идет о вопросе ее воздействия на материалы.

Описание мостиков холода

Температурные мосты могут быть материальными или геометрическими. Последние возникают в тех местах, где теплопоглощающая внутренняя поверхность меньше по сравнению с внешней экзотермической поверхностью. Встречаются такие мосты в изгибах поверхностей, а именно на:

• навесах;
• балконах;
• углах;
• эркерах.

Материальные мосты появляются при использовании высоко- и низкотеплопроводных материалов. Найти их можно с помощью тепловизора. В качестве примеров мостиков холода следует выделить:

• дверные и оконные перемычки;
• бетонные элементы в блочной или кирпичной кладке;
• элементы крепления теплоизоляции, например, дюбели и стойки в каркасных домах;
• места между плитой перекрытия и балконной плитой.

Для справки

Температурные мосты могут негативно воздействовать на здание, вследствие этого возникает вероятность образования и накопления конденсата, повышается потребление энергии, которая идет на отапливание, возникает риск повреждения элементов здания и опасность образования грибка с риском для здоровья. Предупредить образование мостиков холода можно обустройством объемного двойного каркаса, который будет иметь смещенные стойки, а также введением эффективной теплоизоляции по типу минеральной ваты.

Особенности температурных мостов

Температурные мосты обладают основными признаками, которые заключаются в возникновении влаги на стенах с внутренней их стороны. Помимо прочего, на мостики могут указывать трещины на штукатурном слое. На обоях появляется черная плесень при отклеивании. В качестве наиболее слабых мест выступают двери и окна, ведь именно через них уходит тепло.

Термические параметры окон хуже, чем у стен, что обусловлено конструктивными особенностями. Одним словом, любое окно является температурным мостом. Зазоры между стенами и окнами важно правильно герметизировать. Нужно выбрать стеклопакет и раму, а также профессионально подойти к установке. Оконная конструкция со стеной должна быть хорошо состыкована и герметизирована. Места соединения следует заполнить монтажной пеной или слоем теплоизоляции.

Работа над устранением

Утепление мостиков холода осуществляется несколькими способами. Снаружи дом необходимо теплоизолировать непрерывным слоем материала, а именно:

• пенополистиролом;
• минеральной ватой;
• газобетонными плитами.

Довольно эффективным материалом для устранения температурных мостов выступает экструдированный пенополистирол. Его применяют для локального утепления цоколя, перемычек и монолитных поясов. Устранение мостиков холода должно вестись и в современных домах, которые отличаются довольно внушительной энергоэффективностью. Температурными мостами здесь являются места стен, которые обладают коэффициентом теплопередачи от 0,3 Вт/м²°С и более.

Если вы хотите добиться более эффективного результата, то устранять температурные мосты необходимые ещё на этапе проектирования и строительства дома, а не во время его эксплуатации. Для того чтобы слой теплоизоляции на стенах не разорвался и не осел, утеплитель следует укладывать в два слоя, чтобы стыки первого слоя оказались перекрыты.

Борьба с температурными мостами в области проемов

Устраняя мостики холода в помещениях, вы должны обратить внимание на оконные проемы. Герметизировать окно необходимо под подоконником и по всему периметру. Типовой его размер должен быть равен 1,5×1,5 м. Если дом обладает средней величиной, то в нём должно быть примерно 10 окон и не больше. В этом случае протяжённость мостиков холода может оказаться значительной, поэтому бороться есть с чем.

В энергоэффективных домах для герметизации проемов следует использовать трехслойную систему, которая состоит из внутреннего защитного слоя от влаги, среднего теплоизоляционного слоя и наружного слоя. Первый может состоять из силикона и ленты, второй – из полиуретановой пены, тогда как третий – из фольги и ленты.

О температурных мостах в стенах

Металлические мостики холода могут стать причиной образования грибка и плесени, а также коррозии материала. Для предотвращения их наличия при строительстве следует избегать металлических и высокотеплопроводных конструкций, которые могли бы стать частью стен со стороны улицы. Важно подсчитать длину крепежа при монтаже антенн, водостоков и кондиционеров. Этот параметр не должен оказаться настолько большим, чтобы элемент доходил до границы образования росы в деревянной стене или кирпичной кладке.

В последнем случае температурным мостом могут стать швы. Для того чтобы сделать их более теплыми, раствор следует делать менее теплопроводным, используя для этого перлитовый песок. Если стены выкладываются из пеноблока, керамзитобетонных блоков или газосиликатных изделий, то теплосберегающие показатели укладываются в нормативы. При этом блоки должны иметь толщину в пределах от 40 до 50 см.

Однако в такой стене будет огромное количество мостиков холода в виде швов из цементного раствора. Стену в данном случае необходимо утеплить. Тёплую конструкцию можно получить ещё и из керамзитобетонных блоков, которые выполнены по системе шип-паз. В этом случае теплоизоляция не требуется.

Температурные мосты на балконе

Если вы хотите получить дом без мостиков холода, то следует задуматься ещё и об утеплении балкона. Архитекторы часто дополняют дома лоджиями и балконами, ведь эти элементы считаются функциональными и привлекательными. Это было бы в полной мере так, если бы в качестве наиболее распространённого решения при строительстве не выступала железобетонная плита, на которую опирается описываемая конструкция. В этом месте и возникают мостики довольно внушительной протяженности.

Наносимый ими вред часто сравнивается с эффектом неутепленной стены, длина которой может достигать 6 м. В глубину помещения действие таких мостиков может распространяться на 1 м. Для того чтобы устранить мостик холода на балконе, нужно обложить плиту слоем теплоизоляции не только снизу, но и сверху, также на торцах. Привлекательность такой плиты окажется весьма сомнительной, а места крепления столбиков балюстрады всё равно станут местами для возникновения мостиков холода. Для того чтобы устранить такой температурный мост, балконную плиту необходимо опереть на независимые столбы, в этом случае можно будет использовать любой материал, как-то:

• бетон;
• сталь;
• алюминий;
• древесина;
• стекло.

Заключение

Избежать температурных мостов можно, если помнить, что утеплительный слой должен располагаться по всей наружной поверхности стены. Кроме того, он должен быть непрерывным. Для достижения максимального эффекта энергосбережения необходимо соблюдать принцип замкнутого теплового контура, который исключает наличие незащищенных участков. В теории это правило кажется простым, но на практике соблюсти его не всегда удается.

Наиболее ненадежными в этом вопросе являются стыки стен с кровлей и перекрытиями, а также откосы окон и те места, которые располагаются под подоконниками. Причиной температурного моста может оказаться неплотное прилегание материала и недостаточно внушительная толщина теплоизоляционного слоя.

Что такое мостик холода

Сегодня энергоэффективность домов интересует многих. Узнаем что такое мостика холода и на что он может влиять.

Многие встречали понятие мостика холода в литературе и статьях, относящихся к строительству, но суть сего явления часто остается непонятной. Сегодня мы подробнее рассмотрим эту тему и объясним, чем чревато возникновение мостов холода, а также приведём наиболее типичные примеры.

Основные понятия теплотехники

Температура всех предметов в окружающем нас мире характеризуется интенсивностью колебания атомов: чем сильнее они возбуждены, тем горячее рассматриваемое тело. Однако элементарные частицы не могут сохранять свою энергию вечно, они рассеивают её, сталкиваясь с соседними атомами и молекулами.

Из-за этого два тела с одинаковой температурой, помещённые в изолированную среду, постепенно приобретут одинаковую степень нагрева, точно так же и нагретый дом зимой со временем полностью остынет.

Чтобы замедлить остывание дома, строительными технологиями предусмотрен ряд мероприятий по улучшению теплозащиты. Прежде всего, используется устройство наружной оболочки из материалов, плохо передающих тепло: минеральной ваты, ячеистого бетона, вспененных полимеров и подобных им.

Суть действия теплозащиты заключена в том, что все используемые материалы обладают пористостью, за счёт чего существенно увеличивается длина маршрута, который тепловая энергия вынуждена пройти по пути во внешнюю среду. Эффективность, с которой различные материалы сдерживают распространение тепла, называется сопротивлением теплопередаче.

Сам принцип теплоизоляции известен с давних пор, ранее для этих целей применяли природные материалы: мох, опилки, солому, измельчённый торф. Нынешние материалы более эффективны, однако специфика их применения такова, что в большинстве случаев приходится применять механический крепеж, выполненный из плотных и потому хорошо проводящих тепло материалов.

Кроме того, конструкция многих зданий обязывает использовать усиливающие элементы, такие как перемычки над проёмами или стойки каркасных стен. Сопротивление теплопередаче у них ниже, из-за чего снижается общая эффективность теплозащиты.

Последствия возникновения температурного моста

Не смотря на то, что доля температурных мостов в общем сечении ограждающих конструкций невелика, они крайне негативно влияют на энергоэффективность здания и провоцируют ряд сопутствующих проблем.

Прежде всего, нужно понимать, что мостик холода никогда не способствует усиленному оттоку тепла точечно, он также охлаждает прилегающую область, зачастую достаточно сильно. Из-за этого интенсивность теплового потока заметно возрастает.

Другой негативный эффект от появления брешей в теплозащите — охлаждение участков внутренних стен или скрытых элементов до той температуры, при которой на них выпадает конденсат. Это крайне плохо сказывается на долговечности строительных конструкций и, кроме прочего, может быть причиной образования грибка и плесени, опасных для здоровья.

Примеры и методы устранения

Наиболее распространённый пример мостика холода это гвоздь, вбитый в дерево. В каркасном доме, где металлический крепёж используется повсеместно, такие точечные утечки тепла снижают и без того невысокое сопротивление теплопередаче, из-за чего стойки каркаса сильно переохлаждаются, что хорошо видно при тепловизионном обследовании.

Решений у такой проблемы несколько: использовать саморезы, обеспечивающие достаточную надёжность крепления при меньшей глубине вкручивания, либо делать каркас двухрядным и смещать стойки.

Распределение тепла в толще стены при наличии металлического крепления (слева) и через плиты перекрытия (справа)

Другой пример — бетонные перемычки для укрепления проёмов и торцы монолитных перекрытий. Сечение этих элементов достаточно велико, что приводит к очень значительному росту теплопотерь. Чтобы преградить отток тепла, используются барьеры из синтетического утеплителя, выполняющие роль терморазрыва.

В бетонные перемычки при заливке вставляют перегородки из пенополистирола, а торцы перекрытий сдвигают внутрь сечения стен и окружают их по периметру поясом усиленной теплозащиты. Оба этих принципа — разрыв теплового потока и усиление теплозащиты по контуру — основные пути противодействия обширным мостикам холода. опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet
