Можно ли прокладывать телевизионный кабель вместе с электрическим

Главная » Статьи » Можно ли прокладывать телевизионный кабель вместе с электрическим

Можно ли протянуть телевизионный кабель вместе с электрическим

При прокладке коммуникаций, а именно электро- коммуникаций перед нами всегда встает вопрос о том, как правильно проложить провода и кабели. Прежде всего, речь пойдет не о технологическом процессе — штрабление и укладки кабеля в канавку, а о нормах, которые регламентируют размещение одного кабеля относительно другого.

Мы заговорили о нормах по одной простой причине. Все кабели, будь то электрические, кабели связи, телефонии и т.д., при прохождении через них электрического тока, образуют вокруг себя электрическое поле. Электрическое поле не только образуется вокруг кабеля, но и может навестись на другие кабели, если они находятся в области его действия. В итоге, в соседнем кабеле образуется электрический ток аналогичный по частоте тому, что протекал в «задающем» кабеле. Действие всех проводников друг на друга является взаимным, а также зависит от силы тока и частоты. Хорошо если токи и частоты небольшие, но при увеличении одного из этих показателей, а еще хуже при увеличении этих двух показателей, соседство с таким кабелем, для других коммуникаций, становится «опасным». Здесь уже не обойтись без сильных помех, которые будут являться причиной ошибок связи, неуверенного приема сигнала. Что же делать в этом случае?

Итак, вместе с силовыми кабелями нельзя прокладывать кабели связи. Наводки от силового кабеля могут полностью уничтожить сигнал в кабеле связи или значительно его исказить. Лучше всего, укладывать низкоточные кабели в металлическую гофру. В этом случае гофра будет экранировать кабель, а также позволит заменить кабель, в случае такой необходимости. Кабель можно будет вытянуть из гофры, предварительно привязав к нему кабель на замену. Для того, чтобы не быть голословными, предлагаем вам ознакомиться с рекомендациями по ОСТН-600-93 (Отраслевые строительно-технологические нормы на монтаж сооружений и устройств связи, радиовещания и телевидения). Так пункт 3.354 гласит:

Кабели и провода телефонной сети и проводного вещания следует прокладывать в отдельных каналах или общем коробе с соблюдением расстояний между проводками телефонной и проводного вещания, исключающих возможность влияния радиопередач на телефонные разговоры.В зависимости от длины параллельной прокладки расстояние между проводками телефонной и проводного вещания должно быть не менее: 50 мм при длине 70 м; 30 мм при длине 50 м, 20 мм при длине 20 м; 15 мм при длине 10 м.

Да, здесь не идет речь конкретно о телевизионном кабеле и об интернет – кабеле, но по аналогии с этими требованиями и с этой мыслью, можно говорить о том, что телевизионный кабель или интернет – кабель, лучше прокладывать отдельно от электрического силового кабеля. Так для прокладки силового и телевизионного кабеля можно применить нормы расстояний прописанные в ОСТН.

xn——7kcglddctzgerobebivoffrddel5x.xn--p1ai

Можно ли проложить телевизионный кабель рядом с электропроводкой.

Домовая и поквартирная телевизионная разводка должна соответствовать ГОСТ 28324-89 «Сети распределительные приемных систем телевидения и радиовещания», в п.3.6. которого говорится, что система должна быть сконструирована, построена и собрана так, чтобы при нормальной работе и при неисправностях не возникала опасность электрического поражения людей и опасность возникновения пожара. При этом, согласно п. 3.7., распределительная сеть должна иметь экранировку, при которой отношение сигнала к помехе, обусловленной наличием в полосе используемого для распределения канала внешнего электромагнитного поля, должно быть не менее значений, регламентированных данным ГОСТ 28324-89. Наиболее стабильная и качественная передача видеосигнала телевизионным приемникам возможна только при использовании коаксиальных кабелей. Основными характеристиками кабеля являются его волновое сопротивление, диаметр и погонное затухание. Как правило, входные и выходные сопротивления основных компонентов телевещания и приема имеют значение 75 Ом, то есть, рассчитаны на применение кабелей с волновым сопротивлением 75 Ом, поэтому применять для телевизионной разводки кабели с волновым сопротивлением 50 Ом не следует.

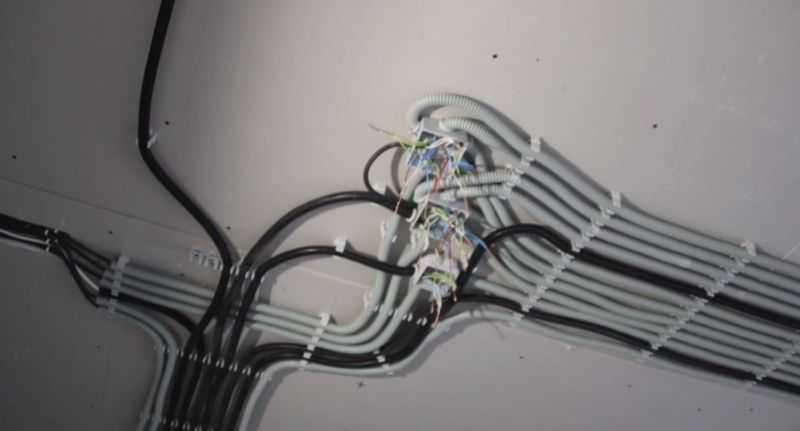

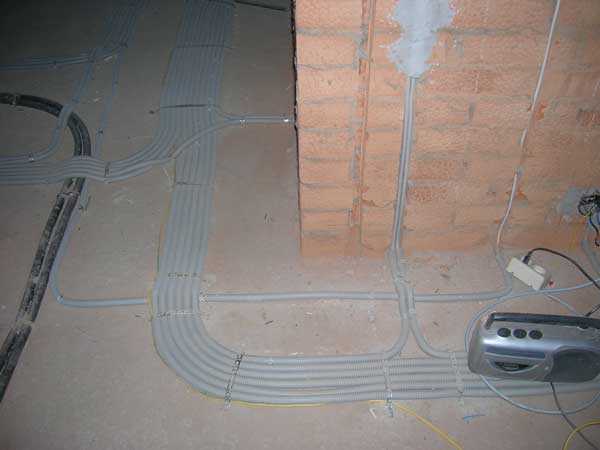

Телевизионная разводка производится как открытым, так и закрытым способом. При открытом способе разводки телевизионного кабеля его можно закреплять при помощи специальных крепежных деталей или прокладывать без крепления в специальных коробах-каналах как по стенам, так и пластиковых плинтусах. Если разводка осуществляется в коробах или плинтусах, то в них же возможна прокладка и электропроводки питания телевизионных приемников. Совместная прокладка, как показывает практика, не сказывается на качестве изображения. Так, например, для телевизионных средств видеонаблюдения и контроля – ТСВ наиболее удобным является применение специальных кабелей, в которых коаксиальный кабель совмещен с проводами питания видеокамер

Телевизионную разводку можно выполнить самостоятельно и в итоге ничего кроме «снежинок» на экране телевизора, помех и шипения в динамиках не получить. А можно вызвать мастера-специалиста, который грамотно выполнит разводку, и вы сможете наслаждаться изображением и звуком своих любимых программ.

blogstroiki.ru

Можно ли телевизионный кабель и электропроводку прокладывать рядом?

Собираемся менять проводку в квартире.Мастер предлагает вместе с эл.кабелями проложить ТВкабель(мол проблем не будет,всем делали и никто не жалуется).Но мне сказали,что могут возникать помехи.Проводка будет идти по старым каналам так, что возможности устанавливать продольную перегородку нет и штробиться новые каналы тоже не будут.Может разумней ТВкабель в плинтуса?

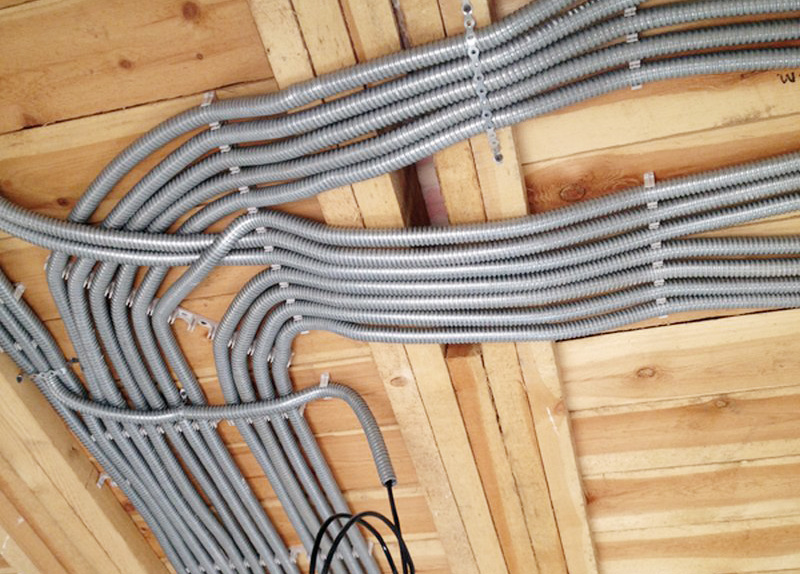

Александр СелинПрораб Лучше в отдельной гофре провести. По правилам тв кабель должен быть в отдельной гофре и штробе, и пересекается с силовыми кабелями под прямым уголом.

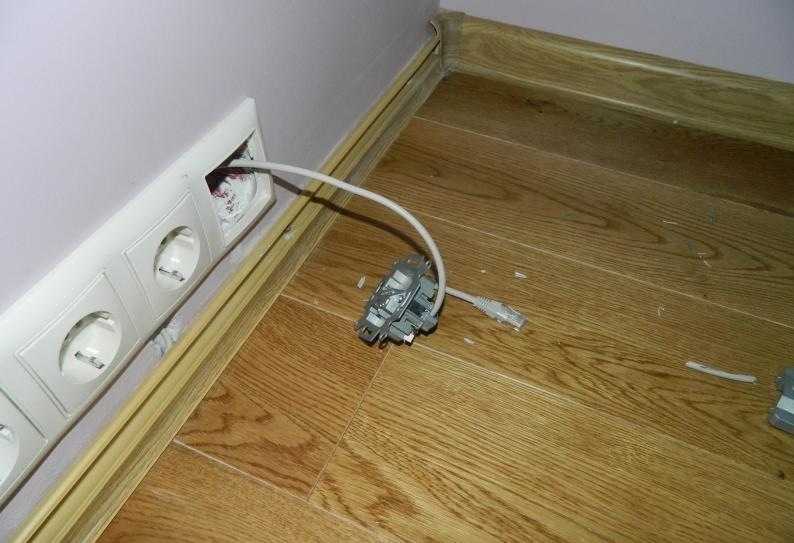

В плинтусах тоже можно, в некоторых кабель каналы есть. Но какие то участки что бы скрыть, у вас не избежно в стенах будут.

Другие вопросы по этой теме

Стояк горячей воды сильно искривился
В новом доме после пуска горячей воды,стояк горячей воды искривился на 15 см.Труба PP-R-80 SDR-8 это-полипропиленовая,неармированная. На какой документ можно сослаться для предъявления претензии.
Подключение к водопроводному коллектору.
Затеяли ремонт. Хочу сделать водопроводную коллекторную разводку. Сейчас от стояков отведение в квартиру идет снизу, потом по всем потребителям по тройниковой схеме. Могу ли я вывести трубы снизу (грязевик-магистральный фильтр-коллектор-далее по…
насос в ванной на трубу с холодной водой
у нас низкий напор,и если соседи снизу открывают воду напор падает до минимума что даже колонка может не среагировать. знакомый рассказал что гдето видел насосы для квартир. может кто знает что это такое,пользуется? есть ли толк и надо ли…
Естественная вентиляция в квартире
При посещении своей строящейся квартиры обратил внимание, что нет тяги в вентиляционных отверстиях, Застройщик это подтвердил и сказал, что по проекту вентиляция будет работать после того, как температура упадет ниже 5 градусов и до -30. А летом…
Вентиляционный клапан или кондиционер?
Добрый день! Есть комната-спальня, без окна. Один добрый человек, на этом форуме, посоветовал провести естественную вентиляцию, поставив вент клапан. Муж предлагает заменить клапан кондиционером. Посоветуйте, пожалуйста, какой способ вентиляции…

ideas.vdolevke.ru

Смотрите также

Классификация оптических кабелей связи
Как правильно подключить антенный кабель
Кабель оптический окб
Как подсоединить кабель к антенне
Кабель контрольный это
Разводка сетевого кабеля
Нуль модемный кабель распиновка
Поиск кабеля в земле
Антена для тв своїми руками из тв кабеля
Бронированный кабель для прокладки под землей
Сопротивления изоляции кабеля нормы

Можно ли телевизионный кабель прокладывать вместе с электрическим. 220 и интернет в одной штробе

Содержание

Можно ли телевизионный кабель прокладывать вместе с электрическим. 220 и интернет в одной штробе
Как правильно сделать кабель к телевизору. Соединение F-штекера к тв кабелю от эфирной антенны или кабельного тв
Что можно подключить к телевизору вместо антенны. Способы подключения
- Цифровой тюнер
- IPTV
- Приложение в Smart TV
Как спрятать кабель от интернета в квартире. 17 способов замаскировать провода
Видео РЕШЕНО!! Прокладка телевизионного кабеля в квартире. Laying of cable television in the screed.

Можно ли телевизионный кабель прокладывать вместе с электрическим. 220 и интернет в одной штробе

Темы с вопросами, касающимися выбора кабельно-проводниковых материалов, а также их монтажа, эксплуатации и пр.

Пожаловаться на это сообщение

Допускается ли в жилых помещениях совместная прокладка силовых и информационных кабелей?
Электропроводка скрытая, все провода будут в штробах. Можно ли проложить силовой провод для питания розетки (ВВГ) и для интернет (UTP)? Приходилось много раз видеть подобные прокладки и в связи с этим вопрос: безопасно ли это будет и не повлияет ли на качество связи соседство силовых проводов (наводки, помехи и т. д.)?

Пожаловаться на это сообщение

По стандартам для СКС нет, нельзя. Но тут надо смотреть что за нагрузка будет подключена, если преимущественно активная, то на доступе в Интернет по DSL быть не должно. Но надо на 20 см вразбежку кабели пускать. Это в теории, а на практике сплошь и рядом можно увидеть.

Пожаловаться на это сообщение

Acshel писал(а):Но тут надо смотреть что за нагрузка будет подключена, если преимущественно активная, то на доступе в Интернет по DSL быть не должно. Но надо на 20 см вразбежку кабели пускать. Это в теории, а на практике сплошь и рядом можно увидеть.

Пожаловаться на это сообщение

ББК писал(а):Нагрузка обычная бытовая: тв, пк, маломощная. а наводок не будет?

Пожаловаться на это сообщение

В Правилах читайте:
2.1.16. В одной трубе, рукаве, коробе, пучке, замкнутом канале строительной конструкции или на одном лотке запрещается совместная прокладка взаиморезервируемых цепей, цепей рабочего и аварийного освещения, а также цепей до 42 В с цепями выше 42 В (исключение см. в 2.1.15, п. 5 и в 6.1.16, п. 1). Прокладка этих цепей допускается лишь в разных отсеках коробов и лотков, имеющих сплошные продольные перегородки с пределом огнестойкости не менее 0,25 ч из несгораемого материала.
2.1.15 5) допускается совместная прокладка : Осветительных цепей до 42 В с цепями выше 42 В при условии заключения проводов цепей до 42 В в отдельную изоляционную трубу.
Вот как бы и ответ на ваш вопрос.

Acshel писал(а):По стандартам для СКС нет, нельзя.

Как правильно сделать кабель к телевизору. Соединение F-штекера к тв кабелю от эфирной антенны или кабельного тв

Чтобы аккуратно разделать телевизионный кабель, необходимо прорезать несколько сантиметров наружной оболочки. Прорез делается вдоль кабеля, легким и плавным нажатием ножа. Такая аккуратность исключает вероятность повреждения экранирующей оплетки.

Выполнив подрез, нужно отогнуть и срезать оболочку (с самого начала подреза).

Далее отгибаются фольга из алюминия и оплетка из меди. Существует три варианта экранов, используемых в кабелях. Первый вариант — медная оплетка, второй — алюминиевая фольга, третий — фольга из алюминия, покрытая медной оплеткой (рассматриваемый вариант).

Чтобы обеспечить более высокую прочность, изнутри фольга покрыта специальным полиэтиленом. Этот факт известен далеко не всем. При этом зачистка пластика — задача непосильная . Поэтому, при накрутке штекера на фольгу изнутри, контакт очень некачественный либо вообще отсутствует. Во избежание такого эффекта, необходимо часть фольги вывернуть наизнанку. Это позволит расположить токопроводящую часть на наружной стороне. В случае если величина внутренней резьбы F штекера превышает диаметр самого кабеля, перед загибом фольги на кабель необходимо намотать изоленту. Это позволит придать телевизионному кабелю требуемый диаметр. Последующие действия нужно выполнять согласно приведенным рекомендациям. Как правильно снять изоляцию с центральной жилы, подробно изложено в статье «Подготовка проводов к монтажу».

Далее осуществляется «накрутка на кабель», т.е. F штекер насаживается на фольгу.

Центральную жилу нужно отрезать так, чтобы пара-тройка миллиметров кабеля еще выступала.

Затем навинчивается вторая часть F-штекера, после чего последний полностью готов к эксплуатации.

Иногда при установке штекера в гнездо возникает необходимость в чрезмерном изгибании телевизионного кабеля, поскольку он мешает поставить или подвесить телевизор впритык к стене. Отличным решением данной проблемы выступает использование F-штекера углового типа.

Главная особенность такого рода конструкции заключается исключительно в форме. Процессы установки традиционного прямого и углового штекера полностью идентичны.

Что можно подключить к телевизору вместо антенны.

Способы подключения

Каким образом получится подключить телевизор без антенны зависит от модели телевизора и возможностей в конкретном регионе.

Цифровой тюнер

Этот способ для просмотра телевизора используется достаточно давно. Цифровой тюнер представляет собой небольшую приставку (коробочка ~10*15 см), дополненную комнатной антенной. Способ нельзя в полной мере назвать «цифровым телевидением без антенн», но вы как минимум не зависите от внешних факторов — например, погоды.

Тюнер по сути заменяет встроенный ресивер, позволяя смотреть не аналоговые каналы, а цифровые: он принимает сигнал, декодирует, выводит на экран телевизора.

Сегодня приставки для телевизора без антенны можно приобрести в любом магазине электроники — они работают в разном диапазоне частот, обычно позволяют «словить» ограниченное количество каналов. Зато телевидение через тюнер — бесплатно!

Стандартные приставки поставляются в комплекте с пультом, сетевым шнуром и кабелем подключения (hdmi или тюльпаны, либо scart + адаптер для старых приемников). Не бойтесь неправильного подключения — перепутать практически невозможно, неподходящий штекер просто не войдет в неподходящий разъем. Исключение — тюльпаны, но они подсоединяются по цвету.

В приставку вставляется кабель антенны провайдера, ethernet, либо она подсоединяется к сети по wi-fi.
Затем тюнер подключается в телевизор подходящим шнуром (лучше HDMI) и техника переводится в режим «вкл».
После первого включения обычно запускается автонастройка, где шаг за шагом по интуитивно понятной инструкции можно самостоятельно выбрать каналы, формат изображения и т.д.

По окончании настройки ресивера должно появиться цифровое эфирное тв, управляемое с пульта от приставки.

IPTV

Интернет-телевидение (tv работает по протоколу internet) обеспечивает оптимальное соотношение цены и качества. Чтобы иметь возможность смотреть цифровое ТВ без антенны потребуется установить приложение для smart tv на сам телевизор или приобрести специальную приставку. Второй вариант подойдет для любой модели телевизионного приемника.

Приставка приобретается у провайдера или в магазине электротоваров. В первом случае после подключения к сети и телевизору останется ввести данные для входа от вашего личного кабинета — каналы и приложения загрузятся автоматически.

Во втором придется приобретать сторонние пакеты телевизионных каналов и заниматься установкой необходимого ПО самостоятельно.

Если сомневаетесь в своих силах — выбирайте приставку от поставщика интернета и телевидения, в абонентскую плату обычно включено 100-150 каналов, которых зачастую достаточно.

Приложение в Smart TV

Предыдущие варианты не подходят из-за необходимости покупки дополнительного оборудования и висящих кабелей? Подключиться к цифровому телевидению можно и без приставок: для этого на сам телевизор должна быть предустановлена операционная система (например, android). Позаботьтесь о высокой скорости интернета и качественном соединении. Зайдите в магазин приложений, выберите наиболее подходящее:

Бесплатные . VinteraTV, Megogo, Смотрёшка позволяют подключать широкий ассортимент каналов и программ к телевизору без дополнительных затрат.
Платные . Sharavoz TV, IPTV Online, CBilling и другие сервисы отличаются стабильным подключением, предлагают к просмотру более 1000 каналов без антенны. Перед покупкой можно воспользоваться небольшим пробным периодом (1-3 суток), чтобы проверить насколько хорошо работает система, нет ли помех и стоит ли за нее платить.

Как спрятать кабель от интернета в квартире. 17 способов замаскировать провода

Предательски торчащие и портящие наш гармоничный интерьер — больше не проблема. Ведь мы теперь вооружены столькими хитрыми способами их маскировки.

Мы выбираем обои в милый цветочек или модную снежно-белую отделку, потертую или, наоборот, ультрасовременную мебель, салфеточки, подходящие под шторы и подушечки на стульях — словом, создаем в своем доме особый маленький мир с неповторимым стилем. Но есть вещи, которых никак не избежать в наш век прогресса и которые, пользуясь этим, нахально портят всю бережно создаваемую нами идиллию. К ним относится, например, электроника и бытовая техника. Однако и технику производители стали выпускать в большом ассортименте, подходящем для разных стилей, и во встраиваемых версиях. Другой враг — провода, тянущиеся от этой самой техники по стенам и полу. Тем, кому они нестерпимо мозолят глаз, предлагаем несколько идей по их маскировке.

Все мы знаем, что чаще всего провода прячут под плинтус, а розетки стараются подобрать в цвет отделке и покупают их со специальными крышечками, которые обеспечивают безопасность для детей и более благообразный вид. Но что делать, если, например, к вам пришел новый интернет-оператор и протянул новые провода? Или вы решили переставить телевизор в тот угол комнаты, где нет розетки? Не переделывать же из-за этого весь ремонт? Всегда можно проявить изобретательность и загородить провода, например, декоративным заборчиком. А розетку или новый интернет-роутер загородить каким-нибудь самодельным заслоном, превращающим неблаговидный элемент в арт-объект. На примере снизу — легкий в создании геометричный айсберг.

Видео РЕШЕНО!! Прокладка телевизионного кабеля в квартире. Laying of cable television in the screed.

Каких ошибок нужно избегать при прокладке ТВ-кабеля

Матчасть

Так или иначе, но все, ну или почти все коммуникации в нашей сфере бизнеса связаны с телевизионным кабелем. Будь то спутниковое, эфирное или кабельное телевидение, видеонаблюдение, усиление Интернета или сотовой связи — везде присутствует телевизионный кабель, который благодаря своему применению еще называют антенным. А вот из-за строения его часто называют еще и коаксиальным. Коаксиальную структуру кабель имеет из-за центрального сердечника, который покрыт слоем диэлектрика и защищен металлическим экраном. Если говорить о телевидении, то там применяется кабель с сопротивлением 75 Ом. Для других целей может применяться провод с волновым сопротивлением 50 Ом.

Коаксиальный кабель различается по материалу сердечника, это может быть полностью медный или покрытый слоем меди стальной проводник. Также антенный провод может быть различного диаметра и с различным внешним покрытием. Его производят для домашнего и наружного применения. Для защиты от обрыва при использовании на больших расстояниях в кабель может быть встроен трос.

Огромное внимание уделяется выбору спутникового, эфирного или кабельного оборудования для организации телевидения в загородном доме или городской квартире. Мы выбираем спутниковые антенны, выполненные по различным технологиям и покрашенные в разные цвета. Определяемся с тем или иным оператором спутникового или кабельного телевидения, делая упор на доступность ежемесячного или ежегодного абонентского обслуживания. Рассматриваем спутниковые или эфирные ресиверы через призму интерьерной совместимости и наличия дополнительных современных функций и возможностей. Но при этом забываем о самом главном. Ведь спутниковый ресивер и даже антенну можно заменить на новую, а вот телевизионный кабель заменить уже вряд ли получится или это будет сопряжено с грандиозными сложностями сопоставимыми с капитальным ремонтом.

Сегодня поговорим о телевизионном кабеле и о том, как правильно подойти к организации кабельной проводки в своем доме. В своей практике я постоянно встречал, да, наверное, и буду встречать далее недооценку заказчиками телевизионной сети и всей слаботочки в целом. Разводку телевизионного и интернет-кабеля, как правило, доверяют электрикам, которые работают в силу своего опыта и разумения. При этом они вряд ли поинтересуются о том, какое телевидение будет смотреть заказчик, будет это спутниковое или эфирное ТВ. Возможно, это будет комбинированная система. А может быть, клиент хочет смотреть телевидение сразу с нескольких спутников. Сейчас, например, большим спросом пользуется комплект спутникового телевидения по системе сервер-клиент, когда применяются два ресивера, но платится одна абонентская плата. Все это накладывает определенные требования и прокладке кабеля. Я постоянно сталкиваюсь с тем, что желания клиента не соответствуют возможностям разводки антенного кабеля, которая уже сделана в доме. Вот и приходится подбирать альтернативы и пересматривать проект под существующую разводку.

Чтобы спроектировать антенную сеть, нужно четкое техническое задание от заказчика. Следует понимать, какое количество точек и к какому телевидению — спутниковому или эфирному — будет подключаться. Возможно, заказчик хочет дополнительно вывести на телевизоры картинку с камер видеонаблюдения или совместить несколько телекоммуникационных систем. Необходимо с помощью диагностики сигналов определить место или места установки антенных систем и сделать проект разводки ТВ-кабеля исходя из технического задания.

Типичные ошибки

Какие же основные ошибки допускаются при проектировании и строительстве телевизионных сетей в частном доме?

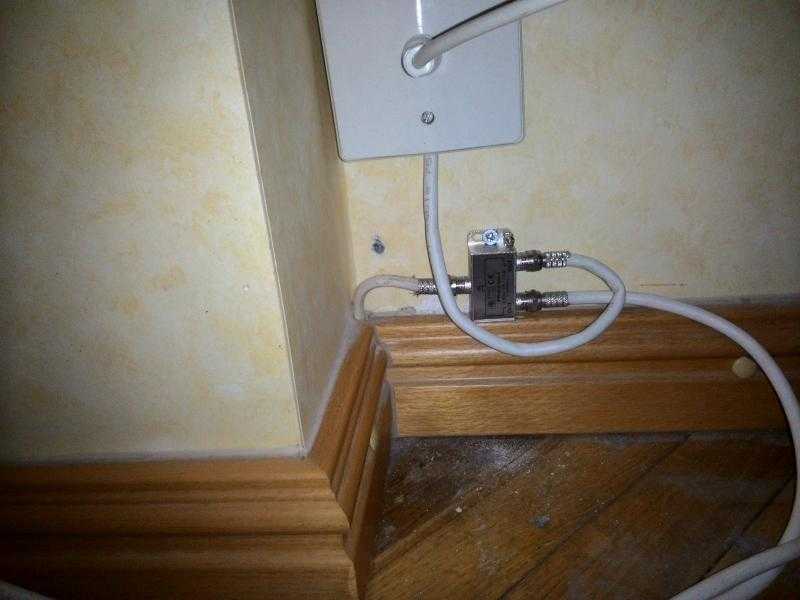

Последовательная проводка кабеля. Из-за незнания или желания сэкономить применяется последовательная прокладка антенного кабеля. Это когда кабель идет от места установки антенны к первому телевизору, потом от первого ко второму и так далее. В этом случае проводка делается на манер электрического кабеля и в основном является делом рук электриков. Не желая привлечь дополнительного специалиста по антеннам и сэкономить на этом или поддавшись доводам электрика, который хочет дополнительно заработать, заказчик рискует остаться без телевидения или глобально прокладывать все по новой поверх недавно сделанного ремонта.

Последовательная антенная сеть — это страшный сон телевизионщика. Ведь она может подойти только для кабельного телевидения, да и то если с отвода поступает сигнал достаточной силы. А все из-за того, что последовательная проводка благодаря множественным соединениям и разветвлениям несет огромные потери сигнала. В итоге мы получим относительно сильный сигнал на первом по ходу кабеля телевизоре и совсем слабый на последнем. С такой проводкой, к слову, можно забыть как о спутниковом ТВ на двух и более точках, так и о подключении комбинированных систем, когда для подачи спутникового и эфирного сигнала используется мультисвитчеры. Кроме того, в последовательной кабельной системе используются проходные телевизионные розетки, которые тоже существенно понижают уровень сигнала. Ни при каких ситуациях я не советую выбирать такой проект телевизионной сети.

Один кабель для антенны. Эта ошибка занимает второе место по частоте возникновения. Даже если заказчик и его строители правильно сделают проводку антенного кабеля и проведут отдельные провода от каждой точки к месту коммутации (это может быть щитовая или, например, чердачное помещение), но к месту установки антенного хозяйства выведут один коаксиальный кабель. Для эфирной цифры такая схема еще применима, но для спутникового или комбинированного телевидения, к сожалению, нет. В таких ситуациях придется изыскивать возможность прокладки дополнительного кабеля или пересматривать техническое задание и проект в целом. На данный момент, очень распространен комплект «Триколора» на два телевизора. И заказчики с полной уверенностью считают, что существующая проводка позволит его подключить. Какое же удивление они испытывают, когда узнают, что от спутниковой антенны до одного ресивера нужно протягивать сразу два коаксиальных кабеля, а при передаче сигнала на второй ресивер используется еще и интернет-кабель.

Вывод кабеля не в то место. Оплошность при выводе антенного кабеля совершенно не в то место, куда нужно, к счастью, встречается не так часто, но все-таки иногда приходится с этим явлением сталкиваться. Вы не представляете, какое количество людей считает, что спутниковое телевидение на то и спутниковое, что его можно поймать где угодно. Многие полагают, что спутник находится прямо над головой и настроить антенну можно в любом месте, куда бы ее ни поставили.

Я часто вижу, что строители выводят антенные кабели не на южную сторону, а на северную. Представляете, какие сложности могут быть при переделки кабельной проводки и перетяжки провода в нужное место? Для решения этих проблем часто приходится рассматривать подключение услуг не того оператора, которого выбрал заказчик или устанавливать различные конструкции для обеспечения приема спутника в указанном месте.

Некачественный кабель. Как правило, антенный кабель приобретается вместе с другими стройматериалами. И зачастую строительные магазины, для привлечения покупателя и удержания конкурентоспособной цены, размещают на своих прилавках дешевый и некачественный телевизионный кабель. А бывает и так, что кабель приобретается на оптовых базах или рынках, где невозможно угадать его происхождение и, как следствие качество. Мало кто знает, что антенный провод бывает для уличного и внутреннего применения, бывает полностью медным или только покрытым слоем этого металла. Кроме того, в случае использования антенного кабеля без опознавательных знаков можно нарваться на откровенный брак. К слову, нечистоплотные производители уже давно научились подделывать качественный коаксиальный кабель знаменитых марок.

Некоторое время назад я был свидетелем того, как после установки спутниковой антенны и подключения кабеля к ресиверу не было сигнала. На самой антенне сигнал есть, а на ресивере нет. После тестирования выяснилось, что проблема именно в кабеле. Антенный провод был куплен заказчиком и, что удивительно, на нем не было никаких опознавательных знаков — даже указание метража отсутствовало. После снятия изоляции и оплетки я увидел, что центральная жила была расположена не в середине, а смещена ближе к защитному экрану и в одном месте вообще касалась его. Произошло замыкание оплетки и проводника, в результате чего сигнал не проходил.

Следствием выбора некачественного или вовсе бракованного антенного кабеля может стать повреждение внешней оболочки под действием атмосферных погодных явлений. Нередко сквозь поврежденный кабель проникала вода, которая вниз по кабелю стекала внутрь спутникового ресивера. К чему это может привести, пояснять излишне. Разумеется, ни о каком гарантийном случае речь тут идти не может.

Итого

Какой же вывод можно сделать после прочтения этой статьи? Не стоит экономить на телевизионном кабеле, на его прокладке и проектировании телевизионных коммуникаций в своем доме. Не пожалейте средств и обязательно пригласите технического специалиста для оценки, диагностики сигнала. Обязательно с умом подойдите к составлению технического плана и проектированию кабельной сети. Доверьте весь комплекс работ по созданию телевидения в своем доме профессионалам. От выезда и консультации до пуско-наладки и демонстрации работы системы.

Современный мир диктует свои правила. Все специальности становятся все более разносторонними. Роль эксперта по подключению телевидения все чаще примеряют на себя сантехники, электрики или другие специалисты, желающие получить дополнительный доход. С одной стороны, провести телевидение в частном доме очень легко, с другой — сделать это грамотно, учитывая все требования, да так чтобы не пришлось переделывать, может далеко не каждый.

_________________________

Узнайте подробнее о настоящем и будущем медиапотребления в России и мире на конференции TeleMultiMedia Forum 2019.

Понравилась статья?

Чтобы оставить комментарий необходимо авторизоваться.

Советы по прокладке коаксиального кабеля

В век информационных технологий через наши коаксиальные кабели передается огромное количество информации, что оставляет очень мало места для ошибок.

Вот 23 совета, как улучшить прием телепередач и скорость интернета с помощью разъемов коаксиального кабеля.

1 / 22

Family Handyman

Используйте правильный коаксиальный кабель

Важно установить правильный кабель. RG-6 («RG» — старый военный термин для Radio Guide/Grade) является отраслевым стандартом, но есть и другие соображения. Используйте эту таблицу, чтобы определить, какой кабель лучше всего подходит для работы.

2 / 22

Семейный мастер на все руки

Коаксиальный кабель в рулоне

Если вы положите катушку кабеля на бок и начнете тянуть кабель, кабель будет скручиваться при распутывании, а скрученный кабель перекручивается, когда вы тяните за него. Лучше всего пропустить часть трубы через центр катушки и положить ее на лестницу. Закрепите трубу обрывком проволоки.

3 / 22

Семейный мастер на все руки

Избегайте острых изгибов коаксиального кабеля

Острые изгибы могут повредить кабель.

Подумайте о том, чтобы обмотать кабель вокруг банки из-под кофе; коаксиальный кабель никогда не должен изгибаться сильнее, чем это. Используйте 90-градусный адаптер, когда неизбежен резкий изгиб, например, за подставкой для телевизора. Просто убедитесь, что разъем поддерживает Hi-Def, если вы работаете с этим сигналом.

4 / 22

Семейный мастер на все руки

Избегайте защемлений коаксиального кабеля

После зачистки коаксиального кабеля оставьте фольгу на месте, но отогните оплетку. Убедитесь, что ни один из крошечных проводов оплетки не касается центрального проводника. Это то, что профессионалы называют «жалом», а жало печально известно тем, что наносит ущерб качеству сигнала.

5 / 22

Семейный мастер на все руки

Используйте инструмент для зачистки коаксиального кабеля

Зачистить коаксиальный кабель с помощью универсального ножа не невозможно, но это непросто.

Инструмент для зачистки за 15 долларов дает вам быстрые и идеальные результаты каждый раз. Инструмент для зачистки коаксиального кабеля имеет два лезвия: одно лезвие разрезает оболочку, не повреждая оплетку, а другое лезвие разрезает все, кроме центрального проводника. Некоторые профессионалы предпочитают оставлять центральный проводник немного длиннее и обрезать его (примерно на 1/8 дюйма за коннектором) после обжима коннектора.

6 / 22

Family Handyman

Используйте компрессионные соединители коаксиального кабеля

Избегайте вставных, навинчиваемых и обжимных соединителей коаксиального кабеля; Компрессионные соединители работают лучше всего. Вам понадобится обжимной инструмент за 15 долларов для установки компрессионных соединителей. Купите разъемы для коаксиального кабеля, которые могут работать с самой высокой доступной частотой. Некоторые дешевые разъемы для коаксиального кабеля могут работать с камерой видеонаблюдения, но не с сигналом Hi-Def TV или Интернета.

То же самое касается настенных плит. Не все настенные панели имеют встроенные разъемы для коаксиального кабеля, способные обрабатывать сигналы высокого класса. Если вы сомневаетесь, купите разъем с наивысшим частотным диапазоном. Рейтинг должен быть указан на упаковке.

7 / 22

Семейный мастер на все руки

Соединительный коаксиальный кабель

Даже если ваш телевизор высокого разрешения работает нормально, вы можете проверить, подключен ли коаксиальный кабель к системе заземления дома. Соединение просто означает соединение двух вещей для обеспечения электрической непрерывности и проводимости. В доме важно, чтобы электрическая система, системы связи, металлические водопроводные трубы, металлические газопроводы и другие металлические системы были электрически соединены друг с другом.

Электрическое соединение различных систем вместе ограничивает различные потенциалы напряжения (давления) и опасность поражения электрическим током, которые могут присутствовать во время удара молнии или другой электрической аномалии.

Разница потенциалов напряжения может создавать сильные токи, которые могут прыгать между двумя разными системами по нежелательному пути, и этим путем можете стать вы!

Самый простой способ соединить коаксиальный кабель с остальной частью дома — пропустить кабели через заземляющий блок, а затем провести провод от блока к заземляющему электроду (заземляющему стержню) или другой подходящей точке заземления. Если вы не знаете, где находится какая-либо часть системы заземления дома, вызовите электрика. Помимо поражения электрическим током, неправильно заземленные кабели могут привести к повреждению электроники и пожару в доме.

8 / 22

Семейный мастер на все руки

Сделайте петлю на коаксиальном кабеле

Внешний коаксиальный кабель никогда не должен проходить сбоку или вниз и прямо в ваш дом. Дождевая вода будет прилипать к кабелю и следовать по нему прямо в ваш дом. Сверните кабель, прежде чем он войдет в здание. Петля не только поможет отвести воду, но и обеспечит дополнительный кабель для будущей работы или ремонта.

Проходная втулка позволит вам просверлить немного большее отверстие, чтобы вы могли протягивать кабель через стену, не повреждая ее. Нанесите силиконовый герметик за втулку, прежде чем вставить ее в окончательное положение. Закрепите кабели зажимами или ремнями, которые удерживаются на месте с помощью винтов. Избегайте кабельных хомутов или вешалок, для которых требуются гвозди или скобы. Велика вероятность, что в конце концов вы пропустите гвоздь на ремешке и случайно ударите молотком по кабелю. Кабель, раздавленный молотком, искажает сигнал. Профессионалы предпочитают ремни с уже установленными винтами.

9 / 22

Семейный мастер на все руки

Установка низковольтной коробки для коаксиального кабеля

Гораздо проще протянуть коаксиальный кабель через низковольтную коробку (иногда называемую «грязевым кольцом»), чем через обычную электрическую коробку. Но это не единственная причина их использования. Коробки низкого напряжения позволяют протолкнуть лишнюю длину проводов в полость стены, не перегибая их. Вы повредите кабель, если попытаетесь втиснуть его в небольшую электрическую коробку. Оставьте от 8 до 10 дюймов дополнительного кабеля в полости стены на тот случай, если вы захотите внести изменения в будущем.

10 / 22

Семейный мастер на все руки

Надежное соединение коаксиального кабеля

Вы не получите надежного соединения, если диэлектрическая часть коаксиального кабеля не будет вставлена заподлицо с разъемом. Если это действительно сложно сделать, возможно, у вас неправильный разъем для кабеля, с которым вы работаете. Для RG-59, RG-6 и RG-6 Quad требуются разные разъемы.

11 / 22

Семейный мастер на все руки

Прокладывайте коаксиальные кабели перпендикулярно электрическим кабелям

Держите коаксиальные кабели вдали от электрических кабелей. Электрические кабели, проложенные параллельно коаксиальному кабелю, могут мешать вашему сигналу. Однако нормально прокладывать коаксиальные кабели перпендикулярно электрическим кабелям.

12 / 22

Family Handyman

Купить Коаксиальный кабель с четырьмя экранами

Экранирование — это то, что имеет значение, когда речь идет о качестве коаксиального кабеля. Он блокирует помехи и сохраняет сигнал чистым. Откажитесь от кабеля эконом-класса и выберите продукт с четырьмя экранами. Четырехэкранный кабель стоит в два раза дороже, чем кабель с маркировкой «двойной» или «двойной экран». Но, потратив большие деньги на телевизор или компьютер, экономить на коаксиальном кабеле просто не имеет смысла.

Высококачественный кабель имеет два слоя металлической фольги и два слоя плетеной проволоки для защиты от помех.

Экономичный кабель состоит из одного слоя металлической фольги и плетеного провода.

13 / 22

Семейный мастер на все руки

Осторожно обрежьте коаксиальный кабель

Сигнал, передаваемый по центральному проводу коаксиального кабеля, фактически проходит по внешней стороне провода, а не по внутренней. Таким образом, крошечный надрез в проводе может создать большое препятствие для сигнала. Вот почему специальный инструмент для зачистки коаксиального кабеля (продается в домашних центрах) — единственный инструмент, который вы должны использовать для подготовки концов кабеля к разъемам. Никогда не используйте стандартные инструменты для зачистки проводов или нож. Инструмент для зачистки коаксиального кабеля аккуратно срезает внешнюю оболочку, экран и пенопластовую оболочку за один проход, не повреждая центральный провод.

14 / 22

Семейный мастер на все руки

Не перегибайте кабель

Провод в центре коаксиального кабеля запрессован в пенопластовую оболочку, чтобы он не касался экрана и блокировал помехи. Если вы перегнёте кабель или согнёте его вокруг острого угла, вы раздавите пенопласт. В этот момент ущерб нанесен, и нет никакого способа отменить его. Никогда не сгибайте кабель по радиусу менее 3 дюймов.

Когда коаксиальный кабель изгибается, центральный провод сминает пенопластовую оболочку и слишком близко подходит к экрану. Это приводит к помехам.

15 / 22

Семейный мастер на все руки

Не тяните слишком сильно

Коаксиальный кабель хрупок, и перекручивание и сдавливание — не единственные способы повредить пенопластовую оболочку вокруг центрального провода. Слишком сильное натяжение коаксиального кабеля приводит к стягиванию экранирующей оплетки и сдавливанию поролона (как «китайские наручники» стягиваются вокруг пальца). Это вредит качеству сигнала. Максимальное усилие натяжения кабеля RG-6 составляет 35 фунтов. Сделайте несколько коротких рывков сквозь стены и потолки вместо длинного перетягивания каната.

16 / 22

Семейный мастер на все руки

Не прокладывайте коаксиальный кабель слишком близко к электропроводке

Электрические линии могут создавать неприятные помехи в коаксиальном кабеле. Поэтому держите коаксиальные кабели на расстоянии не менее 6 дюймов от электрического кабеля, даже если кабели разделены деревом или другими строительными материалами. Чтобы снизить вероятность возникновения проблем с телефонными линиями, установите «витую пару» или экранированную телефонную проводку. Если коаксиальный кабель должен пересекать электрическую линию, создайте 9пересечение 0 градусов.

17 / 22

Семейный мастер на все руки

Не сдавливайте кабель

Существует несколько видов скоб, предназначенных для коаксиального кабеля, и все они хорошо работают, если не забивать их слишком далеко. Слишком туго натянутые на кабель, они раздавят пенопластовую оболочку внутри, вызывая те же проблемы, что и перекручивание. Если у вас много коаксиального кабеля, купите специальный кабельный степлер, который не раздавит кабель. Они доступны в некоторых домашних центрах или в Интернете (ищите «кабельный степлер»). При использовании молотка не бейте слишком сильно. Скоба не должна врезаться в кабель; свободная хватка лучше крепкой.

18 / 22

Семейный мастер на все руки

Не позволяйте щитам показываться

Лучшая работа по прокладке кабеля может быть испорчена, если вы не будете осторожны при подключении концевого соединителя. Всегда осторожно отгибайте фольгу и экранирующую оплетку, прежде чем подсоединять коннектор. Одна прядь оплетки, выступающая в область разъема, может испортить сигнал. Дважды проверьте свою работу, прежде чем обжимать или сжимать разъем.

19/ 22

Семейный мастер на все руки

Не используйте винтовые разъемы

Прочные соединения на концах коаксиального кабеля обеспечивают свободный путь для прохождения сигнала. Плохие соединения ослабляют сигнал. Концевые разъемы коаксиального кабеля, которые навинчиваются на внешнюю оболочку кабеля, со временем могут ослабнуть и даже отпасть. Вместо этого используйте разъемы коаксиального кабеля с обжимным кольцом и специальный инструмент для обжима (продается в домашних центрах) или, что еще лучше, разъемы обжимного типа. Соединители компрессионного типа прочно захватывают кабель, не сдавливая внутреннюю пенопластовую оболочку, как это иногда бывает с соединителями обжимного типа.

20 / 22

Не затягивайте вручную разъемы коаксиального кабеля

Как и в случае концевых разъемов коаксиального кабеля, резьбовые разъемы коаксиального кабеля на стенных розетках, компьютерах и телевизорах должны обеспечивать надежный путь для сигнала. Большинство людей затягивают эти соединения вручную, но этого недостаточно. Вместо этого, используя 7/16-дюймовый. ключ, поверните гайку еще на четверть оборота, чтобы зафиксировать соединение.

21 / 22

Установите кабельный вывод: не используйте стандартные электрические коробки

Боковые и задние стороны стандартной электрической коробки заставляют вас резко сгибать кабель внутри коробки, что может ухудшить качество сигнала. Коробки низкого напряжения позволяют сделать плавный изгиб, потому что на самом деле это не коробки, а просто рамы, которые крепятся к гипсокартону. Эти коробки продаются в домашних центрах, а также могут использоваться для телефонной, акустической и другой низковольтной проводки.

22 / 22

Не используйте дешевый разветвитель

Каждый раз, когда вы разделяете телевизионный сигнал, он становится слабее. Но вам придется разделить сигнал разъемов коаксиального кабеля, если вы хотите добавить телевизор. Тем не менее, вы можете избежать плохого качества изображения. Во-первых, купите сплиттер, способный обеспечить полосу пропускания, необходимую для телевидения высокой четкости и высокоскоростного Интернета. Если у вас плохое качество изображения после установки разветвителя коаксиального кабеля для телевидения и Интернета, обратитесь за советом к поставщику услуг кабельного телевидения (они могут увеличить мощность вашего сигнала). Вы также можете установить усилитель для усиления сигнала, поступающего от вашей антенны, спутниковой или кабельной службы. Усилители продаются в домашних центрах, магазинах электроники и в Интернете (ищите «усилитель для телевизора»). Но планируйте потратить 50 долларов или больше, чтобы получить лучшие результаты. И сохраните квитанцию, чтобы вы могли вернуть усилитель, если он не поможет. Судите о сплиттере по цифрам. Если у вас есть кабельное телевидение, купите его с пометкой «5-1450 МГц». Для спутникового телевидения ищите высокую частоту не менее 2200 МГц.

Первоначально опубликовано: 27 июня 2019 г.

Советы по прокладке коаксиального кабеля

FamilyHandyman. com

В век информационных технологий через наши коаксиальные кабели передается огромное количество информации, что оставляет очень мало места для ошибки. Вот 23 совета, как улучшить прием телепередач и скорость интернета.

Используйте правильный коаксиальный кабель

Размотка коаксиального кабеля

Если вы положите катушку с кабелем на бок и начнете тянуть кабель, то при распутывании кабель будет скручиваться, а скрученный кабель будет перекручиваться, когда вы будете тянуть за него. Лучше всего пропустить часть трубы через центр катушки и положить ее на лестницу. Закрепите трубу обрывком проволоки.

Избегайте резких изгибов коаксиального кабеля

Острые изгибы могут повредить кабель. Подумайте о том, чтобы обмотать кабель вокруг банки из-под кофе; коаксиальный кабель никогда не должен изгибаться сильнее, чем это. Используйте 90-градусный адаптер, когда неизбежен резкий изгиб, например, за подставкой для телевизора. Просто убедитесь, что разъем поддерживает Hi-Def, если вы работаете с этим сигналом.

Избегайте жала коаксиального кабеля

Используйте инструмент для зачистки коаксиального кабеля

Зачистить коаксиальный кабель с помощью универсального ножа не невозможно, но это непросто. Инструмент для зачистки за 15 долларов дает вам быстрые и идеальные результаты каждый раз. Инструмент для зачистки коаксиального кабеля имеет два лезвия: одно лезвие разрезает оболочку, не повреждая оплетку, а другое лезвие разрезает все, кроме центрального проводника. Некоторые профессионалы предпочитают оставлять центральный проводник немного длиннее и обрезать его (примерно на 1/8 дюйма за коннектором) после обжима коннектора.

Используйте компрессионные соединители для коаксиальных кабелей

Избегайте вставных, навинчиваемых и обжимных коаксиальных соединителей; Компрессионные соединители работают лучше всего. Вам понадобится обжимной инструмент за 15 долларов для установки компрессионных соединителей.

Купите разъемы, способные работать с самой высокой доступной частотой. Некоторые дешевые разъемы могут работать с камерой слежения, но не с сигналом Hi-Def TV или Интернета. То же самое касается настенных плит. Не все настенные панели имеют встроенные разъемы, способные обрабатывать сигналы высокого класса. Если вы сомневаетесь, купите разъем с наивысшим частотным диапазоном. Рейтинг должен быть указан на упаковке.

Коаксиальный кабель

Электрическое соединение различных систем вместе ограничивает различные потенциалы напряжения (давления) и опасность поражения электрическим током, которые могут возникнуть во время удара молнии или другой электрической аномалии. Разница потенциалов напряжения может создавать сильные токи, которые могут прыгать между двумя разными системами по нежелательному пути, и этим путем можете стать вы!

Создание капельной петли на коаксиальном кабеле

Наружный коаксиальный кабель никогда не должен проходить сбоку или вниз прямо в ваш дом. Дождевая вода будет прилипать к кабелю и следовать по нему прямо в ваш дом. Сверните кабель, прежде чем он войдет в здание. Петля не только поможет отвести воду, но и обеспечит дополнительный кабель для будущей работы или ремонта.

Установка низковольтной коробки для коаксиального кабеля

Обеспечьте хорошее соединение коаксиального кабеля

Вы не получите хорошего соединения, если диэлектрическая часть коаксиального кабеля не будет вставлена заподлицо с разъемом. Если это действительно сложно сделать, возможно, у вас неправильный разъем для кабеля, с которым вы работаете. Для RG-59, RG-6 и RG-6 Quad требуются разные разъемы.

Проложите коаксиальные кабели перпендикулярно электрическим кабелям
