Можно ли резать греющий кабель: Купил уже спаянный кабель, можно ли отрезать кусок и тоже подключить?

21.02.202024.04.2021 alexxlab 0 Комментариев

Содержание

Монтаж теплого пола — тонких греющих матов.

Про монтаж теплого пола под плитку — тонких матов.

Перед укладкой матов нужно проверить, позволяет ли электропроводка помещения безопасно использовать электрический теплый пол с выбранной мощностью. Нужно учитывать, что на защищающий цепь автоматический выключатель и подающий кабель могут быть подключены дополнительные потребители. Поэтому при выборе автомата нужно учитывать все возможные дополнительные нагрузки.
Электрические обогреватели — маты, как и все электроприборы по ПУЭ, должны подключаться через ДИФ автомат или УЗО, с номинальным током утечки 30 мА. Предпочтительно использование комбинации автомата и УЗО.

При планировании раскладки матов нужно учесть наличие встроенных шкафов, пуфиков, мебели без ножек и т.п., и другого оборудования, мешающего циркуляции воздуха над местом монтажа мата.

При укладке нужно следить, чтобы фрагменты мата не накладывались друг на друга.

Не разрешается применение одного мата для обогрева нескольких помещений, например совмещение прихожей и кухни. Не рекомендуется использовать один нагревательный мат для обогрева помещений с покрытиями из разных материалов. Например плитка и ламинат. Обязательно установка отдельных матов с индивидуальными терморегуляторами. Нужно помнить — на каждую зону обогрева — отдельный мат со своим терморегулятором.

Если максимальной площади мата не хватает для перекрытия желаемой зоны обогрева, термоматы подключаются параллельно на один терморегулятор. При мощности обогрева более чем 3000 Вт, система коммутируется через магнитный пускатель / контактор.

Отступ зоны укладки мата от стены обычно составляет 5 — 10 см, так же и от мебели, препятствующей теплообмену.

Порядок монтажа:

1. Первый замер сопротивления. Данные не должны отличаться от паспортных более чем на 5 — 10 %. Сопротивление изоляции кабелей не должно быть менее 1 МегаОм.

2. Терморегуляторы монтируются на стенах, обычно на высоте от 0,3 до 1,5 метра от пола, желательно над зоной укладки мата. Для этого используется соответствующий типу стены подрозетник, с подведенным кабелем питания 3х2,5 мм 220 вольт. Для влажных помещений должны применятся регуляторы с повышенной степенью влагозащиты, иначе приходится устаналивать прибор со стороны сухого помещения.

3. К подрозетнику делается штроба (обычно 20 мм), которая спускается по стене от термостата и продолжается по полу на расстояние 30 — 50 см в обогреваемую зону. В штробу укладывается гофротруба 16 мм с температурным датчиком. Изгиб гофротрубы, при перехода со стены в пол должен быть плавным и позволять замену датчика температуры.

4. Поверхность под укладку мата подготавливается как для укладки плитки. То есть должна быть сухой, ровной, без трещин и прогрунтованной. Для лучшей адгезии (сцепления) плитки с основанием поверхность следует обеспылить.

5. В подготовленную штробу укладывается гофротруба с датчиком температуры. Датчик должен оказаться в дальнем от стены конце трубки, находящемся в полу. Из другого конца трубки, находящегося на стене, выводится провод температурного датчика для подключения к регулятору. Конец трубки, заложенный в полу нужно закрыть для того, чтобы избежать попадания в нее плиточного клея или раствора. Радиус перегиба гофротрубки при перехода с пола на стену не должен быть менее 5 см.

6. После окончания монтажа гофрированной трубки в полу и стене следует убедиться, что датчик вынимается и вставляется в трубку. Для этого вытяните и задвиньте обратно датчик за соединительный провод. После этого штроба заделывается плиточным клеем либо цементируется.

7. Местоположение датчика отмечается в гарантийном талоне в схеме укладки пола.

8. Желательно начать монтаж нагревательного мата так, чтобы его начало оказалось недалеко от места установки терморегулятора. Если нужно обогреть сложную конфигурацию теплым полом, несущую сетку мата можно разрезать, чтобы изменить направление укладки. В узких местах можно совсем снять нагревательный кабель с сетки и закрепить его к стяжке с тем же шагом, что и был на сетке. Разрезать, уменьшать длину или наращивать греющий кабель НЕЛЬЗЯ. Таким образом нагревательный мат шириной 0,5 метра, заполняет зону обогрева, в соответствии со схемой укладки. Нужно обратить внимание, что датчик температуры должен находиться строго посередине между двумя греющими кабелями, иначе терморегулятор будет выдавать некорректные данные. Фрагменты мата крепятся к стяжке с помощью дюбель гвоздей, скоб электромонтажных, скотчем или клеевым пистлетом.

Варианты разрезания мата при монтаже различных конфигураций:

9. Сразу после этого, непосредственно поверх мата, кладется керамическая плитка. Нужно следить, чтобы весь нагревальный кабель и переходная муфта оказались в слое плиточного клея. Очень желательно избежать воздушных пузырей вокруг греющего кабеля, что чревато местным перегревом.

10. После высыхания плиточного клея снова измеряется сопротивление нагревательного мата и температурного датчика. Значения этих сопротивлений не должны отклонятся от паспортных значений более чем на 10%.

11. Теперь производится подключение к терморегулятору холодного конца греющего мата, датчика температуры, и подключение терморегулятора к электросети. Земля — экран мата подключается к заземляющему проводу сети. Терморегулятор надежно фиксируется на стене в подрозетнике.

12. Теперь, после вставания плиточного раствора, можно включить подогрев. Перед включеним настоятельно рекомендуеся изучить инструкцию к терморегулятору. Время полимеризации плиточного клея как правило 3-7 дней (читай инструкцию). При первом включении теплого пола, от включения до нагрева до выставленной температуры, может пройти время от получаса до 6 часов. Длительными сроками прогрева характеризуются плохо теплоизолированные помещения без отопления.

Видео монтажа мата теплого пола

Соединение греющего кабеля — как самостоятельно устранить обрыв, соединить нагревательный кабель

Греющий кабель – это специальный кабель, который предотвращает замерзание труб водопровода. Использование саморегулирующего греющего кабеля также предотвращает выход из строя систем отопления. Согласно общим правилам использования саморегулирующиеся кабели крепятся на трубы с обеих сторон. Подключается греющий кабель к электрической сети.

Применение греющих кабелей

В первую очередь применение греющего кабеля актуально для водопровода и канализаций. Удалить наледь и сосульки с труднодоступных участков практически невозможно. А различные утеплители все равно не спасут в очень сильные морозы. Использование саморегулирующегося кабеля поможет поддержать необходимую температуру, обеспечит надежный обогрев водопровода и предотвратит образование конденсата.

В последнее время большое распространение получило применение греющих кабелей для конструкций теплого пола.

Виды греющих кабелей

В настоящее время есть следующие виды подобных кабелей:

резистивный
саморегулирующийся

Принцип работы саморегулирующегося греющего кабеля

Саморегулирующийся кабель производится из особого материала, который может изменять свою теплопроводимость во время эксплуатации.

Чем ниже падает температура окружающей среды, тем ниже становится сопротивление нагревательного кабеля. Главной особенностью в работе данного нагревательного элемента является то, что его сопротивление изменяется не по всей длине одновременно. В настоящее время такой процесс можно поддерживать даже без применения автоматов.

С помощью саморегулирующегося кабеля можно снизить расходы на электричество. Также к преимуществам этого прибора можно отнести то, что разрезан он может быть в любом месте.

При подключении греющего кабеля необходимо использовать большое количество изоляционных материалов. В противном случае исключить самовозгорание нельзя.

Как работает резистивный кабель

Резистивный кабель – провод с одной или двумя жилами. Металлические жилы выступают в качестве нагревательных элементов. Они изолированы. Электрический ток, проходящий по жилам, преобразуется в тепло за счет сопротивления металла, в результате чего и происходит нагрев.

Резистивный кабель нельзя резать.

К тому же его использование является довольно энергозатратным.

Несмотря на надежность, в работе нагревательных устройств бывают сбои, а также возможны обрывы из-за неправильной эксплуатации.

Устранить обрыв нагревательного кабеля

Повреждения могут происходить из-за перегрева или выхода из строя термодатчика. Если устройство перестало работать внутри или снаружи водопровода, нужно произвести отключение от сети и аккуратно вынуть кабель. Так как саморегулирующие провода можно резать, произведите зачистку и соединение проводов с учетом заземления. Для изоляции используйте термоусадочную муфту. Подогреть термоусадочную муфту можно с помощью строительного фена. После проведения всех манипуляций снова установите нагревательный прибор.

Как установить саморегулирующийся кабель внутри трубы после устранения обрыва

Работы по прокладыванию саморегулирующегося кабеля в трубе проводятся, если температура воздуха не ниже пяти градусов. Соединение проводников выполнено с помощью спайки. Использование изоляции позволяет избежать попадания влаги и уберечь нагреватель от высокой температуры. Устройство работает в диапазоне температур от пяти до пятнадцати.

После устранение обрыва необходимо выполнить следующие виды работ:

установите тройник там, где будете вводить кабель
далее прикрутите переходник
введите кабель

Установка саморегулирующегося кабеля снаружи трубы

Чтобы избежать новых обрывов нагревательного кабеля, нужно произвести зачистку труб от ржавчины и других загрязнений.

Закрепите кабель на нижней части трубы. Холодный конец провода обязательно должен находиться снаружи изоляционного материала. Очень осторожно работайте с местом обрыва. Если у вас пластиковые трубы, используйте фольгу, чтобы обернуть их. Это даст равномерный нагрев трубы и позволит избежать новых обрывов.

Подключение самонагревающегося кабеля к электрической сети после обрыва

Вам понадобятся следующие материалы:

соединительный провод и термоусаживаемые трубки
штепсель для подключения к сети

После подготовки материалов снимите острым предметом собственную изоляцию кабеля не более чем на восемь сантиметров. Разъедините оплетку. Осторожно удалите ее изоляцию, чтобы оголить полимерную матрицу. Очистите провода, оголив проводники на 10-20 мм.

Очистите концы провода. Используйте трехпроводной многопроволочный кабель. Использование такого кабеля упрощает определение заземления (обычно этот провод имеет два цвета). Термоусаживаемые трубки «одеваются» на питающий кабель, чтобы изолировать место соединения. На соответствующие выводы соединительной гильзы насаживается термотрубка. Скрутите и обожмите провода. Проведите все манипуляции с каждым выводом.

Обогрев греющим кабелем

Кабель саморегулирующийся для обогрева труб применяется для поддержания необходимой температуры обогреваемого объекта, путем компенсации теплопотерь.

Для чего нужен обогрев греющим кабелем?

Обогревающий кабель очень часто применяется на машиностроительных, химических, нефтеперерабатывающих, фармацевтических предприятиях и других промышленных объектах и с целью разогрева продукта. Поддержание требуемой температуры на поверхности резервуаров и трубопроводов при помощи спутника теплоносителя, является менее надежным техническим решением и требует особого контроля со стороны сервисной службы. Поэтому обогрев греющим кабелем, является наиболее эффективным средством для обеспечения равномерного обогрева труб по всей длине и поддержания заданной температуры. Обогрев греющим кабелем быстро и легко монтируется на любом оборудовании. А система автоматического управления кабельным обогревом, обеспечивает высокую экономию электроэнергии при помощи датчиков температуры и программируемого логического контроллера.

Каким бывает греющий кабель?

Греющий кабель для обогрева труб и резервуаров, делится на два типа. Это саморегулирующийся и резистивный нагревательный кабель. Саморегулирующийся нагревательный кабель является универсальным решением при обогреве различных технологических трубопроводов и емкостей для транспортировки и хранения жидкостей и фракций. Секции саморегулирующегося нагревательного кабеля могут собираться прямо на объекте по фактическим размерам без каких-либо конструктивных сложностей и специального инструмента. Электрообогрев с применением резистивного нагревательного кабеля постоянной мощности, усложняет проектирование и увеличивает расход электричества. Резистивный греющий кабель может перегореть при соприкосновении соседних ниток друг с другом. Основанием для проектирования системы промышленного электрообогрева, служит согласованное с заказчиком техническое задание и проведенный теплотехнический расчет.

Обогрев водопроводных труб кабелем

Обогрев водопровода кабелем очень часто востребован в быту и строительной отрасли. Люди постоянно проживающие в загородных домах или пользующиеся дачными домиками в зимний период, наверняка сталкивались с проблемой промерзания труб подающих воду в дом или баню. Не всегда получается уложить водопроводную трубу, ниже глубины промерзания грунта. Наружные трубопроводы со слоем теплоизоляционного материала, так же подвержены воздействию низкой температуры. В следствии чего, при достижении отрицательной температуры на трубопроводе, жидкость находящаяся в нем замерзает и начинает увеличиваться в объеме. В результате может лопнуть сама труба или выйти из строя насос. Обогрев труб греющим кабелем, позволяет избежать этих неприятных ситуаций.

Обогревающий кабель для водопровода может крепиться как к поверхности трубопровода, так и монтироваться внутрь его. Монтаж кабеля для обогрева труб, может выполнить самостоятельно любой человек, хотя бы немножечко знакомый с ручным инструментом и обладающий минимальными навыками его применения.

Для обогрева водопроводной трубы, может применяться готовый комплект произведенный на заводе, или же можно собрать самому нагревательную секцию необходимой длины и мощности. Нагревательного кабеля с различными техническими характеристиками, продающегося на отрез, сейчас очень много видов. Если вы решили сделать кабельный обогрев своими руками, то к греющему кабелю необходимо приобрести комплект для заделки концевой муфты и присоединения нагревательного кабеля к проводу питания. Саморегулирующийся кабель для обогрева трубопроводов, применяется для этих целей гораздо чаще чем резистивный. Это связано с несколькими причинами. Саморегулируемый кабель можно резать на отрезки необходимой длины, он сам меняет мощность своего тепловыделения без использования терморегулятора, его можно устанавливать внутрь трубы, что с резистивным кабелем не получится сделать, в виду особенностей его конструкции.

Где купить обогревающий кабель для труб по выгодной цене?

Кабель обогревающий для труб, на отрез или в виде готовых к установке комплектов различных мощностных характеристик и длин, вы можете приобрести на сайте нашей организации или у нас в офисе. Наши специалисты имеют огромный опыт применения кабельных систем обогрева различных трубопроводов, проконсультируют вас по всем вопросам и подберут нагревательный кабель соответствующий решению возникшей у вас проблемы с наименьшими затратами. На сегодняшний день система электрического кабельного обогрева это отличное решение для обеспечения бесперебойного функционирования водопровода или канализации в частном загородном доме или коттедже в зимнее время.

Саморегулирующийся кабель для систем обогрева различных объектов

Современные кабельные системы обогрева используют резистивные кабели и саморегулирующиеся кабели. Одним из приоритетных направлений деятельности нашей компании являются проектирование, поставка и монтаж кабельных систем обогрева использующих нагревательные кабели. За время работы нами разработано и смонтировано огромное количество систем антиобледенения кровли, дорожек, трубопроводов, систем обогрева различных жилых и производственных помещений, а также систем промышленного обогрева трубопроводов и резервуаров, использующих резистивный и саморегулирующийся нагревательный кабель.

Кабель саморегулирующийся активно используется специалистами нашей компании при разработке систем обогрева любых объектов. Этот саморегулирующийся кабель очень удобен при проведении монтажа любой, даже самой сложной, конфигурации обогревающей системы. Те, кто хоть раз, монтировал саморегулирующий кабель, несомненно, оценил их простоту, надежность и удобство при монтаже.

Саморегулирующийся греющий кабель способен самостоятельно изменять свою выходную мощность при изменении окружающей температуры. Благодаря специально разработанному очень надежному внешнему и внутреннему защитному слою и металлической оплетке достигается очень высокая механическая, химическая и электрическая защита. Средняя часть кабеля отформована вокруг двух параллельных электропроводников. Функционирование саморегулирующегося нагревательного кабеля происходит следующим образом: при понижении окружающей температуры среды происходит сжатие средней части кабеля на микронную величину, что автоматически ведет к пропорциональному увеличению числа электрических путей через сердцевину. В результате чего происходит выработка дополнительного количества тепла и, наоборот.

Тепловые кабели для горячего водоснабжения, позволяющие отказаться от лишнего звена в системах с обратной циркуляцией воды, кабели для эффективной защиты трубопроводов от замерзания, а также саморегулирующийся кабель для обогрева кровли и систем обогрева водостоков, обогрева полов, обогрева площадок открытого типа.

В зимний период трубопроводы находятся в зоне риска замерзания. Зачастую при низких температурах бывает не достаточно обычной теплоизоляции, и требуются дополнительные схемы обогрева трубопроводов. Наилучший вариант в этом случае – саморегулирующий кабель, который можно проложить как внутри трубы, так и снаружи. Кабель саморегулирующийся нагревательный самостоятельно поддерживает нужную температуру, обеспечивает надежный обогрев и защиту от конденсата.

Итак, нагревательный кабель существует двух видов: кабель резистивный и кабель саморегулирующийся. Рассмотрим их основные отличия.

Резистивный кабель

Такой нагревательный кабель конструктивно имеет внутренний провод из специального сплава, имеющего высокое электрическое сопротивление. Этот провод заключен в надежную полимерную изоляционную оболочку в экранирующей сетке из медной проволоки и все это помещено в прочную оболочку, защищающую резистивный кабель от внешних агрессивных воздействий. Кабели обладает особыми специфическими особенностями функционирования, которые обязательно следует учитывать при обустройстве требуемой системы обогрева. Это связано, а первую очередь, с физикой работы кабеля. Кабель резистивный нагревательный в разных схемах обогрева может быть уложен таким образом, что какие то его части будут проходить в зонах, требующих значительно большей потребности в выделяемом тепле. По своей конструкции резистивный кабель устроен таким образом, что во время его работы происходит равномерное выделение тепла вдоль всей его длины, то есть резистивный греющий кабель обладает постоянной теплоотдачей. В связи с этим обстоятельством, резистивный кабель может на некоторых участках подвергаться значительному перегреву, в то время как в других местах может не хватать выделяемого тепла для нормального обеспечения функционирования всей системы обогрева.

Саморегулирующийся кабель (саморегулирующий кабель, саморегулируемый кабель)

Такой кабель имеет существенное и очень важное отличие от резистивного кабеля. Кабель нагревательный саморегулирующийся сконструирован таким образом, что требуемое тепловыделение, в зависимости от температурных условий на разных участках обогреваемого объекта, будет соответственно тоже разным. На каждом, даже самом небольшом участке, благодаря тщательно продуманной уникальной конструкции, саморегулирующийся кабель будет самостоятельно и автоматически менять свою температуру в зависимости от динамики изменения температурного режима локальной окружающей среды. То есть саморегулирующиеся кабели непосредственно учитывает окружающую температуру, практически, в каждой отдельной точке, что позволяет очень дифференцировано, реагировать, задействуя или отключая те или иные требующиеся участки системы обогрева. Это происходит в связи с тем, что в соответствии с законами электофизики, одновременно с изменением температуры окружающей среды происходит адекватное локальное изменение сопротивления, вызывающее пропорциональное увеличение силы тока с неизбежным выделением тепла. То есть при локальном увеличении температуры, происходит рост сопротивления саморегулирующегося кабеля, приводящий к уменьшению теплоотдачи. И, соответственно, при уменьшении температуры локальной среды объекта происходит естественное уменьшение внутреннего сопротивления проводника, что активизирует процесс тепловыделения.

Получается, что саморегулирующийся нагревательный кабель живет как бы самостоятельной жизнью и этот циклический процесс, будет продолжаться очень долго, по расчетам может достигать 50-ти лет. В течение всего этого времени саморегулирующий кабель будет самостоятельно выполнять очень ответственную работу по поддержанию комфортной и удобной жизни. Саморегулирующийся кабель обладает высокой надежностью и безопасностью.

Технологически саморегулируемый кабель изготовлен таким образом, что при понижении температуры, материал, из которого изготовлен греющий элемент, начинает сжиматься, образуя большое количество токопроводящих дорожек из специально разработанного углеродного материала, вызывая уменьшение электрического сопротивления данного углеродистого токопроводящего слоя. Электрический ток, проходя через этот участок нагревательного элемента саморегулирующегося кабеля, нагревает его и происходит требуемый процесс выделения тепловой энергии.

Если сравнивать резистивный и саморегулирующй кабель, то следует заметить, что резистивные кабели наделены повышенной мощностью из расчета на каждый погонный метр. Кабель резистивный нагревательный, если это требуется, может быть уложен в несколько ниток. Все резистивные греющие кабели обладают повышенной эластичностью, дающий возможность делать минимальный радиус загиба, что позволяет проводить укладку, используя резистивные кабели на поверхностях абсолютно любой конфигурации. Недостаток, который имеет такой кабель, заключается в отсутствии какой-либо возможности влиять на уровень его теплоотдачи. Это свойство означает, что кабель потребует при эксплуатации дополнительного расхода электроэнергии и необходимости постоянного ухода за собой, как, например, удаление мусора, сухих листьев, во избежание перегрева. Кроме того, резистивный кабель не допускает резки, то есть его нельзя ни укорачивать, ни удлинять. Кабель резистивный нагревательный продается уже готовым к применению и имеет конкретную фиксированную длину, и она будет неизменной и при продаже и при монтаже.

Основными достоинствами, которыми обладает саморегулируемый кабель при эксплуатации — это значительная экономия расходования электроэнергии при достаточно высокой максимальной мощности. Кроме того, саморегулирующийся кабель предоставляет очень полезную с практической точки зрения, при проведении монтажа, возможность нарезать его на куски любой длины и резать в любом месте. Поэтому саморегулирующий кабель дает существенную экономию по количеству его использования и позволяет значительно упростить стоимость проводимых монтажных работ по его установке.

Кабель нагревательный саморегулирующийся представляет собой систему, состоящую из длинной цепочки с параллельными звеньями. Схематично саморегулирующийся кабель можно представить в виде сколь угодно большого количества переменных сопротивлений, подключенных параллельно.

Резистивный кабель прекрасно себя зарекомендовал, но саморегулируемый кабель обладает очень существенной особенностью — тепловыделение может изменяться по всей длине секции в зависимости от локальных температурных ситуаций. Кабель может быть использован произвольными длинами от 0,2 м до десятков метров, причем резка может производиться на объекте непосредственно во время проведения монтажных работ. Ограничение лишь накладывается на максимальную предельную длину, которая для разных типов кабелей составляет до 150 м. Этого, например, достаточно, чтобы обогреть любой тип кровли.

Саморегулирующийся кабель дороже, чем резистивный, однако, он более безопасен и экономичен. Нагревательный кабель саморегулирующийся надежно защищен от перегрева даже при условии перехлеста. Саморегулируемый греющий кабель практически не требует обслуживания. Саморегулируемый нагревательный кабель способен вырабатывать большую мощность — до 150 Вт/м. Саморегулирующиеся нагревательные кабели — на сегодняшний день наиболее эффективный метод борьбы с образованием льда на краю кровли и в водосточных трубах. Такой кабель отличает простота, надежность и долговечность в эксплуатации. Резистивный кабель используется преимущественно там, где требуется постоянный обогрев большой площади. Основное ограничение накладывает изоляция нагревательного провода и в зависимости от параметров стойкости изоляции к различного рода механическим и химическим повреждениям, она в большей определяет среду применения кабеля, а именно в сухом или влажном помещении, в условиях резких перепадов температур, ультрафиолетового излучения, в условиях действия особо агрессивных сред.

Саморегулирующийся нагревательный кабель так же имеет свои плюсы. Он не перегорает даже, если уложен с перехлестом. В снежной среде и ледяной воде генерирует полную тепловую мощность, а при потеплении начинает плавно снижать выделяемую тепловую мощность. Саморегулирующийся кабель весьма прост в установке и не требует применения каких-либо специальных навыков или оборудования.

Саморегулирующий кабель уникален тем, что выделение тепловой энергии в зависимости от наличия снега или льда на любом участке. Это достигается благодаря наличию специальной тепловой пластиковой матрицы.

Саморегулирующий нагревательный кабель не перегревается и не перегорает даже при механических повреждениях.

Кабель резистивный нагревательный так же применим при транспортировке жидкостей, требующих поддержания постоянной температуры.

Саморегулирующийся и резистивный кабель используются как в быту, так и в промышленности. Нагревательные кабели различных температурных режимов используются, в первую очередь, на предприятиях нефтегазового, горнодобывающего комплекса и в строительных организациях.

Кабель резистивный годится для работы с любым из наиболее распространённых видов напольных покрытий, таких как керамическая плитка, натуральный камень, ламинат, натуральный паркет, пробковое покрытие, линолеум и любые виды ковролина.

Надеюсь, что наши советы помогут Вам определиться с выбором.

ТОКАТА. Кабельный обогрев.

Grand Meyer двужильный нагревательный мат Heat’n’Warm (Нидерланды) 150W 1м2

Название бренда: Heat n Warm (Хит эн Варм)
Модель: EcoNG150-010
Площадь мата: 1,0 м2
Ширина мата: 0,5 м
Длина мата: 2,0 м
Длина сетевого (холодного) кабеля: 3 м
Диаметр греющего кабеля: 3,8 мм
Общая потребляемая мощность: 0,15 кВт/час
Теловая мощность: 150 Вт/м2
Питание от сети: 230 Вольт 50 Гц
Максимальная температура нагрева: +50 С
Использование с регулятором температуры: обязательно
Производство: Голландия
Гарантия: 20 лет

ВСЁ О НАГРЕВАТЕЛЬНОМ МАТЕ: ПЛЮСЫ, ОСОБЕННОСТИ, СПОСОБ РАССЧЕТА

Что такое нагревательный мат?
Нагревательный мат — это вид теплого пола, который состоит из греющего кабеля, закрепленного на сетке из стекловолокна. Они используются для размещения прямо под напольным покрытием, с возможностью интегрировать маты теплого пола под плитку в слой клея.

Какие плюсы у нагревательного мата?
— Легко произвести расчет необходимо размера теплого пола
— Нагревательный мат размещают под напольным покрытием, поэтому он не «съедает» пространство помещения
— Простота монтажа — сетку на которой размещается греющий кабель можно разрезать на куски разной длины
— Нагревательный кабель размещен по сетке с оптимальным шагом, что исключает появление холодных зон
— Возможность регулирования температуры и быстрое прогревание пола

Где можно использовать?
Размещается непосредственно под напольным покрытием. Используется под плитку (кладется в клей), ламинат, мрамор, линолеум, ковровые покрытия.

Как рассчитать мощность?
Рекомендованная мощность:
для сухих помещений – 100 Вт/кв. м.;
для влажных – 140 Вт/кв. м.;
для неотапливаемых – 150-180Вт/кв. м.

Если помещение находится на первом этаже, то мощность при расчете можно увеличить на 15 – 20 %.

Как сделать расчет квадратуры?
При расчете квадратуры теплого пола рассчитайте именно рабочую поверхность. То есть свободная поверхность без стационарной мебели, бытовой техники и прочих вещей, которые не планируют перемещаться по квартире.
Также при расчете можно оставлять по бокам 10 см, так как это пространство и так будет прогревать теплым полом.

Отличие двужильного от одножильного мата?
Основное отличие таких матов можно увидеть при монтаже.
Двужильный мат намного проще устанавливать, так как при укладке мата конец одножильного нужно вернуть к началу подключения. Двужильный мат имеет замкнутый контур, поэтому его проще устанавливать.
Единственный минус — за это удобство нужно доплатить, поэтому двужильный мат будет дороже одножильного.
Есть еще один нюанс, часто можно слышать, что двужильный кабель по сравнению с одножильным обладает большим электромагнитным излучением. Это действительно так, но нужно понимать, что все равно электромагнитное поле этого кабеля в десятки раз меньше допустимой нормы, Поэтому не стоит тревожиться об этом.

Безопасен ли нагревательный мат?
Греющий мат абсолютно безопасен. Сетка состоит из экологичных материалов, а его электромагнитное излучение в десятки раз ниже допустимых норм.

Советы при работе с греющим матом.
1. Резать можно только сетку, ни в коем случае нельзя резать сам кабель. Поэтому сразу рассчитывайте необходимую квадратуру мата.
2. Теплый мат нужно укладывать только на чистую, обыспыленную поверхность. Лучше всего использовать промышленный пылесос.
3. Греющий кабель легко повредить, поэтому старайтесь не ходить по нему или делайте это с осторожностью.
4. С осторожностью обращайтесь с датчиком температуры теплого пола. Не замуровывайте датчик в растворе. Датчик должен располагаться в гофрированной трубе. Звучит очевидно, но все равно часто случаются случаи, когда датчик ломается, из-за несоблюдений таких простых правил.
5. Дождитесь полного высыхания раствора, не включайте греющий пол сразу после монтажа чтобы “стяжка скорее высохла и быстрей схватилась”. Это может привести к повреждению кабеля.

Кабель теплого пола: можно ли укоротить?

При монтаже электрического теплого пола бывают ситуации, когда остается лишний отрезок кабеля. Самая распространенная причина — ошибки в расчетах. К примеру, при определении нужного метража кабеля площадь помещения спутали с погонной длиной. Как быть в такой ситуации и куда деть остаток, расскажем в этой статье.

Обмен на кабель нужной длины

Если ошибку длины греющего элемента удалось понять еще до начала монтажных работ, теплый пол можно обменять в магазине. Если же ситуация стала понятна уже после начала установки, такой кабель обратно не примут. Но выход из положения тоже можно найти. К примеру, если ошибка получилась из-за неверных расчетов прораба, он может купить новый кабель. Тот нагреватель, который не подошел, забрать для объектов, где он подойдет больше.

Изменить шаг укладки

Выйти из ситуации можно, изменив расстояние между витками кабеля. Уменьшать шаг укладки можно только в пределах, указанных производителем. Изменения следует занести в документацию по теплому полу, а расположение кабеля сфотографировать или нарисовать схему вручную.

Уложить под мебель

Обычно при составлении схемы расположения нагревательного элемента теплого пола размещение под мебелью исключают. Во-первых, это бессмысленно. Во-вторых, давление на греющий кабель создает нагрузку, вызывает перегрев нагревателя. Укладка теплого пола под мебель оправдана лишь в том случае, если диваны, шкафы и комоды имеют ножки и не будут давить всем весом на пол. В ванных комнатах лишний отрезок кабеля можно монтировать под ванну. Также решить проблему поможет укладка нагревателя в смежных комнатах или на стенах.

Отрезать или нет?

В крайнем случае допускается вариант с отрезкой куска кабеля, не более 10 % от длины. Делать это самостоятельно крайне не рекомендуется. Работа должна выполняться только специалистом. Для обрезки понадобятся специальные инструменты, знания и опыт в этой сфере. Если в процессе укорачивания нагревателя допустить ошибку, он попросту полностью перегорит.

Монтаж и укладка нагревательных матов

Что такое нагревательный мат и чем он отличается от нагревательного кабеля? По сути, это тот же кабель, который выложен на капроновой сетке. Сетка имеет липкую основу, которая клеится на заранее подготовленное основание.

Главным критерием выбора в качестве теплого пола именно мата, а не нагревательного кабеля, является условие заливки стяжки. То есть уровень поднятия пола над нагревательным элементом.

Если ваши условия позволяют его поднять на 10-15мм, то с успехом можно монтировать нагревательный кабель. Если уровень поднятия пола минимальный, буквально несколько миллиметров, тогда ваш выбор должен смотреть только в сторону мата.

Причем если вы его выберите с одножильным кабелем, тогда толщина всей греющей поверхности вообще может быть не более 2,5мм.

Тут уже многое будет зависеть какого производителя вы выберите — Devi, Electrolux, Ensto, Rehau или каких-то других.

Ознакомиться с текущими ценами на сегодняшний день различных марок теплых полов и их комплектующих можно здесь.

Подготовительные работы

Но прежде чем осуществить монтаж и подключение, необходимо выполнить подготовительные строительные работы. Вначале проштробить стены для прокладки силового кабеля питания от щитка до распредкоробки, в которой будет монтироваться терморегулятор.

При условии монтажа теплого пола в ванной комнате или санузле, по правилам, терморегулятор должен стоять в соседнем помещении, где нет влаги и сырости. Высота установки регулятора — не ниже 30см от уровня пола.

После этого, штробите стену вниз от распредкоробки, и сверлите сквозное отверстие в ванную. Через него будет укладываться холодный конец и датчик температуры для подключения к терморегулятору.

Имейте в виду, что если вы сделали песчаную стяжку совсем недавно, то ей нужно дать время выстояться и схватиться в течение 72 часов.

Только после 3-х суток можно приступать к монтажу нагревательного мата.

При помощи маркеров (мел, карандаш, цветная лента) размечаете зоны, в которых не будет укладываться нагревательный мат. К таким зонам относятся места, где будет расположены ванна, унитаз, различные шкафчики, стиральная машинка и т.д.

Кроме того, обязательно нужно учесть отступы от стен (минимум 5см) и труб отопления или радиаторов (20см). В этих местах теплого пола также не будет.

Перед непосредственным монтажом, определяете исправность и целостность всех элементов и кабеля нагрева. Для этого необходимо измерить его сопротивление при помощи мультиметра.
Посмотрите параметры в Омах на упаковке или этикетке. Она обычно закреплена на холодном конце.

Замеренное сопротивление должно соответствовать, ну или по крайней мере не сильно отличаться (до 10%), от указанных там данных.

Однако помните, что при помощи тестера, вы фактически проверяете целостность нагревательной жилы, но никак не сопротивление изоляции. Большинство же электриков, именно его считают самым важным параметром, на основании которого можно дать уверенную гарантию работоспособности теплых полов.

Нередко случается так, что мультиметр показал «все хорошо», а диффавтомат в щитке почему-то выбивает. Это и говорит о плохой изоляции и наличии тока утечки. Для замеров сопротивления изоляции необходимо применить мегомметр, с напряжением минимум на 500 Вольт.

Изоляция прозванивается между рабочими жилами 220В и жилой заземления (если она есть) или экранирующей оплеткой. Показания для нового кабеля, как говорят электрики должны «стремиться к бесконечности» или быть максимально возможными для измерительного прибора.

Укладка сетки нагревательного мата

Начинать монтаж сетки необходимо с места вывода кабеля к коробке термостата. Рулон раскручиваете и раскладываете по поверхности. При этом необходимо обойти зоны ранее размеченные маркерной лентой.

При монтаже можно ходить по теплому полу (по проводам), если у вас обувь с мягкой подошвой. Некоторые, таким образом даже придавливают сетку к основанию стяжки, но перебарщивать с этим не стоит.

При раскручивании рулона, желательно спрятать концевой отрезок кабеля во внутрь, чтобы при укладке он не перекручивался и не задевал посторонние предметы.

В том месте, где необходимо произвести поворот нагревательного элемента, разрезают секцию.

При этом не вздумайте резать сам нагревательный кабель.

Достаточно освободить его из сетки. Хвост, который получится при повороте приклеиваете к полу алюминиевым скотчем. Он помимо крепежа, помогает еще и распределить тепло на этом участке поверхности.

Если у вас секционно-резистивный мат, где есть независимые секции, подключенные от кабеля питания проходящего по краям, то при поворотах разрешается разрезать один из крайних проводов.

Но только не греющий элемент! Не вздумайте резать его.

После укладки необходимо соединить эти разрезанные жилы. Для этого вам понадобится медный монтажный провод ПуГВ сечением 1,5мм2.

Отмеряете необходимую длину и зачищаете концы. После чего, продеваете сквозь них термоусадку. Жилу ПуГВ и крайнюю жилу питания мата соединяете между собой прессуемой гильзой ГСИ.

Гильзу подбираете согласно сечению проводов.

Далее, сдвигаете термоусадку на место опрессовки и нагреваете ее, надежно изолируя данное место.

После чего, то же самое проделываете со вторым концом.

Таким образом соединяются одножильные провода питания на матах с независимыми секциями.

Излишки или недостаток длины мата

Если у вас не хватило несколько сантиметров сетки до конца отметки, то можно поступить следующим образом. На большинстве матов, безболезненно для них, можно разрезать сетку-основание и раздвигая ее через одну петлю, увеличить общую длину всех секций.

А если осталось лишнее, можно ли отрезать ненужный кусок?

Делать этого нельзя, так как вы тем самым нарушите погонную мощность теплого пола на квадратный метр.

В итоге температура на элементах будет больше расчетной и мат перегреется. Что в конечном итоге приведет к его выходу из строя.

Что же делать при излишках? Самый простой вариант — завести лишние сантиметры сетки в те зоны, где изначально не планировалась их укладка (например под шкафчики).

При этом все же не рекомендуется заводить секции под саму ванну или стиральную машинку. Это значительно уменьшит срок службы как теплого пола, так и бытовой техники. При большом излишке, их можно завести на стену.

Второй вариант — частично или полностью снять кабель с основания сетки и самостоятельно переложить его с меньшим шагом, чем заводской. Либо сделать дополнительные изгибы в нескольких местах.

Подключение кабеля к терморегулятору

После укладки всех секций, питающие жилы в самом конце мата следует заглушить и изолировать. Тут все зависит от вашего кабеля.

Например, если у вас двухжильный, у которого в начале один холодный конец и концевая муфта, то в ней жилы соединяются между собой в самом конце.

А если одножильный нагревательный мат, имеющий два холодных конца с каждой стороны, то здесь уже оба этих конца надо подводить и подключать к терморегулятору.

Третий вариант — независимые секции подключенные от проводов питания проложенных по краям сетки. Тут уже нужно изолировать термотрубкой каждый конец по отдельности, не соединяя их между собой.

Далее приступаете к подключению холодного конца нагревательного мата к терморегулятору. Для этого берете медный силовой кабель КГВВнг. Отмеряете и прокладываете его в соседнее помещение к месту установки терморегулятора.

После чего подключаете его к питающим проводам. Для этого зачищаете жилы, одеваете термоусадку и соединяете концы при помощи соединительной гильзы.

После опрессовки, сдвигаете термоусадку и нагреваете ее строительным феном.

Рекомендуется соединительную гильзу холодного конца размещать в непосредственной близости от концевой муфты. То есть, того места где заканчивается нагревательный кабель.

Если возникнут какие-либо проблемы, а они чаще всего происходят именно в местах соединения, вам достаточно будет вскрыть всего лишь одну плитку и не придется разбирать пару квадратных метров в разных концах комнаты.

Срок службы самого нагревательного кабеля больше 50 лет, поэтому все аварии и проблемы возникают именно в этих гильзовых местах соединения.

Другая сторона кабеля, которая выходит из монтажной коробки, зачищается, а многопроволочные жилы опрессовываются наконечниками НШВИ. При этом, чтобы не перепутать жилы, лучше их промаркировать.

фазная жила — Lтп

нулевая жила (синего цвета) — Nтп

Монтаж датчика температуры

Прокладываете и закрепляете в штробе от коробки до секции нагревательного мата гофротрубу. Диаметр подбираете по размеру датчика.

Радиус изгиба трубки у стены должен быть не менее 5см.

Через нее пропускаете сам датчик температуры с проводами. При этом нужно соблюсти определенные расстояния:

между датчиком и стеной должно быть не менее 0,5-1 метра

сам датчик должен располагаться ровно посередине между витками нагревательных элементов

Шаг между витками в матах выдерживают в строго заданных параметрах (чаще всего 7,5-8см). За счет этой разбежки, компенсируется так называемая «тепловая зебра» под плиткой.

То есть, тепло полностью и равномерно распределяется по поверхности плитки, и вы босыми ногами никогда не почувствуете провалы температуры между линий кабеля и пустым местом, где его нет.

Жилы от температурного датчика также зачищаются и опрессовываются наконечниками. Для удобства их дальнейшего подключения нанесите на них маркировку — ДТ.
Чтобы строительный раствор не пошел во внутрь гофротрубки, на ее конец устанавливается заглушка. Если в комплекте ее нет, можно обойтись изолентой.
Иногда в комплекте идет специальный латунный наконечник. Многие не подозревают для чего он. А он именно и предназначен для установки во внутрь него головки датчика.
После выполнения всех вышеуказанных работ, обязательно еще раз произведите измерение сопротивления. Вдруг вы что-то нарушили или замкнули в процессе монтажа.
Подключение терморегулятора
Подключать теплый пол необходимо только через УЗО или диффавтомат с током утечки не более 30мА.
Прокладываете в штробе от щитка до терморегулятора медный кабель питания — ВВГнГ-Ls. Сечение должно соответствовать мощности элементов теплого пола. В большинстве случаев, сечения в 1,5мм2 для мощности до 2кВт будет более чем достаточно.
Фазную жилу (обычно серого, коричневого или красного цвета) соединяете с клеммой на автомате имеющей надпись 2. Нулевую жилу с правой клеммой N.
Теперь все эти провода нужно подключить к разъемам терморегулятора. Какой куда?
Сначала заводите питание. Фазную и нулевую жилы L и N подсоединяете на винтовые зажимы имеющие такую же маркировку.
Фазную жилу теплого пола Lтп — втыкаете в разъем L1, а его нулевую жилу Nтп — к разъему N1.
Осталось подключить два провода термодатчика. Ищите на регуляторе клеммы с надписью Sensor. Обе жилы заводите на них. Без разницы какую куда.
Если у вас терморегулятор немного другой конструкции, подключение проводов будет выглядеть примерно так:
При наличии у кабеля нагревательного мата экрана или третьей заземляющей жилы, проводник Pe в терморегуляторе подключается через клеммную колодку.
Включаете термостат и проверяете работу всех элементов.
После выполнения работ по подключению и проверки, можно выполнять финишное покрытие по полу. Например уложить плитку.
Эксплуатацию теплого пола можно начинать только после полного высыхания стяжки. А это займет 28 дней!
Источники — //cable.ru, Кабель.РФ
Статьи по теме
Как отремонтировать поврежденный нагревательный провод
Предметов, которые вам понадобятся
Ремкомплект нагревательного кабеля
Этот ремонтный комплект нагревательного кабеля содержит компоненты для ремонта в 1 месте.
Некоторые компоненты могут не использоваться в зависимости от выбранного метода ремонта.
Инструменты для ремонта электрооборудования
Тепловая пушка:
• Должен нагреваться до 1000 ° F.
• Модель 8975 Milwaukee.
Термические устройства для зачистки проводов:
• Для снятия изоляции с нагревательных проводов.
• Омега модель TW-1.
Инструмент для подсчета очков:
• Для кабеля с внешней оболочкой.
• Идеальная модель 45-403 с ножевой частью К-6502.
Устройства для зачистки проводов:
• Для резки и снятия изоляции с проволоки 16AWG.
• Модель GB GESP-55.
Маленькая отвертка:
• Для отделения нагревательной проволоки от оплетки.
• Также можно использовать скрепку или аналогичный заостренный инструмент.
Инструменты для электрических испытаний
Цифровой мультиметр:
• Должен измерять сопротивление до 20 000 Ом. • А.В. Модель Sperry DM-2000.
TDR-метр (рефлектометрия во временной области):
• Для диагностического тестирования при обнаружении дополнительных повреждений.
• Модель TS-90 или TS-100 Harris Corp. «Устройство обнаружения повреждений кабеля».
Прочие инструменты
Молоток и долото:
• Для удаления плитки и раствора, если необходимо, для создания впадины для укладки стыка.
Пистолет для горячего клея со стандартным клеевым слоем :
• Для крепления стыка в «выемке» в полу.
Ножницы
НАЧАЛО РАБОТЫ
A1 Убедитесь, что питание выключено!
A2 Показаны два метода ремонта. Выберите метод, который лучше всего подходит для вашей установки:
ПРЯМОЕ СОЕДИНЕНИЕ — Этот метод используется, когда поврежденный кабель имеет достаточно «люфта», чтобы его можно было разрезать и перекрыть примерно на 3/4 дюйма.
Это также дает наилучшую возможную равномерность нагрева по стыку по сравнению с использованием соединителя с перемычкой.
ПЕРЕМЫЧКА — Этот метод используется, когда поврежденный кабель не имеет достаточного «люфта» для разрезания и перекрытия.
Это также приводит к тому, что участок стыка будет иметь очень небольшой нагрев непосредственно над стыком.
A3 В зависимости от вашей установки нагревательный кабель может быть сконструирован одним из двух следующих способов:
Нагревательный кабель с рубашкой:
Два изолированных нагревательных провода, покрытых луженой медной оплеткой, покрытых внешней оболочкой.
Каждый нагревательный провод состоит из 3 или 4 небольших нагревательных элементов, которые важно сохранить в целости и сохранности.
Обычно количество элементов соответствует цвету изоляции провода:
Черный 4 — Коричневый 4
Белый 4 — Желтый 4
Красный 3 — Прозрачный 4
Зеленый 4 — Желто-коричневый 4
Оранжевый 3 — Фиолетовый 4
Синий 3 — Серый 4
Нагревательный кабель из нержавеющей стали :
Два изолированных нагревательных провода, покрытых оплеткой из нержавеющей стали.
Каждый провод состоит из 3 небольших нагревательных элементов, которые важно сохранить в целости и сохранности.
УДАЛЕНИЕ ПЛИТКИ И РАСТВОРА
Если вы еще этого не сделали, очень осторожно удалите покрытие пола из плитки / камня / мрамора на поврежденном участке кабеля.
Удаление раствора вокруг пораженной плитки (плит) должно выполняться тупым инструментом, например ручным инструментом для удаления раствора.
НЕ ИСПОЛЬЗУЙТЕ НОЖ!
Затем аккуратно выломайте плитку маленьким молотком, убирая куски по ходу движения.
Удалите достаточное количество раствора и плитки, чтобы осталось от 4 до 5 дюймов свободной проволоки с обеих сторон повреждения для работы.
Часто можно увидеть часть проволоки, поэтому раствор можно аккуратно удалить вокруг поврежденной проволоки с помощью молотка и / или долота. Сетку можно разрезать ножницами, чтобы освободить проволоку.
УСТАНОВКА РЕМОНТА
Если вы решили выполнить соединение перемычки (см. Шаг A2), перейдите к шагу D1
Прямое соединение
Вырежьте поврежденное место провода, образуя два конца или выводы.
Если у вас нет нагревательного кабеля с рубашкой, ПЕРЕЙДИТЕ к этапу C6
Используйте инструмент для подсчета очков, чтобы аккуратно надрезать куртку на расстоянии около 2 дюймов от конца каждого провода.
Для этого вставьте кабель кабеля в V-образную выемку инструмента и поверните инструмент только на 1 или 2 оборота вокруг кабеля.
Не подвергайте дополнительному давлению на головку инструмента, чтобы резать глубже. Дайте инструменту приложить собственное подпружиненное давление.
C3 Согните трос, чтобы защелкнуть фиксатор оболочки полностью на царапине.
C4 Используйте тепловую пушку (установленную на высокую температуру, около 1000F) и перемещайте ее взад и вперед под заготовкой рубашки в течение примерно 3-4 секунд, пока вы не увидите, что она начинает ослабевать, слегка сжимаясь на концах.
C5 Используйте перчатку или другую защитную ткань, чтобы снять ослабленный кусок куртки. Не прикасайтесь пальцами к пули для горячей куртки. Он будет гореть!
C6 Ослабьте оплетку, оттолкнув ее примерно на 1/4 дюйма, в результате чего оголятся концы нагревательных проводов.
C7 Согните трос обратно на себя.
C8 Используйте небольшую отвертку, ноготь или аналогичный тупой инструмент, чтобы осторожно поддеть оплетку, сделав отверстие для протягивания нагревательных проводов. Протяните каждую проволоку через оплетку.
C9 Плотно затяните косичку, чтобы получилась косичка.
C10 Используйте термоэлементы для зачистки проводов, чтобы аккуратно снять ровно на 1/2 ″ изоляции с нагревательных проводов.
Подсчитайте маленькие нагревательные элементы, чтобы убедиться, что вы не отключили их, что привело к перегреву и возможному выходу из строя.
Вы также найдете нить волокна с нагревательными элементами.
Нет необходимости отделять или удалять это волокно .
C11 Используйте цифровой мультиметр и рефлектометр в этом месте ремонта, прежде чем продолжить. Проверьте нагревательный кабель на предмет каких-либо дополнительных повреждений, «посмотрев» в обоих направлениях.Если вам нужен
C12 Наденьте трубку припоя на один из нагревательных проводов
C13 Соедините нагревательные провода вместе, чтобы они перекрывали нагревательные элементы обоих выводов. Слегка скрутите элементы, чтобы они лучше соединились. Наденьте трубку для припоя на скрученные элементы, поместив их по центру между серыми липкими лентами. Если это не сделать правильно, элементы могут вырваться и вызвать нарушение соединения.
C14 Используйте тепловую пушку (установленную на высокую температуру, около 1000F), чтобы осторожно нагреть трубку для пайки. Нагрейте сначала непосредственно под паяным кольцом посередине.
ВАЖНО! Когда припой полностью расплавится и потечет по проводам, продолжайте нагрев еще 3 секунды. Если вы остановитесь слишком рано, это может привести к неполному пайному соединению, что впоследствии приведет к сбою соединения.
Когда припой полностью расплавится, начните перемещать тепловую пушку взад и вперед под остальной частью трубки для пайки, чтобы сжать трубку и заставить клейкие ленты на концах расплавиться и растечься по изоляции провода.
После полной усадки трубки и полного расплавления липких лент прекратите нагревание трубки. Дополнительный нагрев не поможет и может вызвать ожог трубки или выход из строя. Дайте трубке припоя остыть в течение примерно 1 минуты.
C15 ПОВТОРИТЬ шаги с C12 по 14 для другого нагревательного провода.
C16 Наденьте трубку для пайки заземления на провод заземляющей оплетки. Соедините концы косы внахлест и скрутите их, чтобы они удерживались вместе. Наденьте заземляющую трубку припоя на скрученные концы оплетки, центрируя их под кольцом припоя.
C17 Нагрейте трубку до полной усадки и заставьте припой полностью проникнуть в скрученные провода. Когда он остынет, соединение должно быть безопасным.
C18 Теперь у вас есть полное соединение, готовое к тестированию. Перейдите к этапу E1 «ПРОВЕРКА РЕМОНТА».
ПЕРЕМЫЧКА
Вырежьте участок нагревательного кабеля длиной 2–3 дюйма вокруг повреждения, образуя два конца или провода.
Если у вас нет нагревательного кабеля с рубашкой, ПЕРЕЙДИТЕ к шагу D6.
Используйте инструмент для подсчета очков, чтобы аккуратно надрезать куртку на расстоянии около 2 дюймов от конца каждого провода. Для этого вставьте кабельный ввод в v-образную выемку инструмента и поверните инструмент только на 1 или 2 оборота вокруг кабеля. Не прилагайте дополнительных усилий к головке инструмента для более глубокой резки. Дайте инструменту приложить собственное подпружиненное давление.
D3 Согните трос, чтобы защелкнуть фиксатор оболочки полностью на царапине.
D4 Используйте тепловую пушку (установленную на высокую температуру, около 1000F) и перемещайте ее вперед и назад под заготовкой рубашки в течение примерно 3-4 секунд, пока вы не увидите, что она начинает ослабевать, слегка сжимаясь на концах.
D5 Используйте перчатку или другую защитную ткань, чтобы снять ослабленный кусок куртки. Не прикасайтесь пальцами к пули для горячей куртки. Он будет гореть!
D6 Ослабьте оплетку, отодвинув ее примерно на 1/4 дюйма, в результате чего оголятся концы нагревательных проводов.
D7 Согните трос обратно на себя.
D8 Используйте небольшую отвертку, ноготь или аналогичный тупой инструмент, чтобы осторожно поддеть оплетку, сделав отверстие для протягивания нагревательных проводов. Протяните каждую проволоку через оплетку.
D9 Плотно затяните косичку, чтобы получилась косичка.
D10 Используйте термоэлементы для зачистки проводов, чтобы аккуратно снять ровно 1/2 дюйма изоляции с нагревательных проводов. Подсчитайте маленькие нагревательные элементы, чтобы убедиться, что вы не отключили их, что привело к перегреву и возможной поломке. Вы также найдете нить волокна с нагревательными элементами. Вам не нужно отделять или удалять это волокно
.
D11 Используйте цифровой мультиметр и рефлектометр в этом месте ремонта, прежде чем продолжить.Проверьте нагревательный кабель на предмет каких-либо дополнительных повреждений, «посмотрев» в обоих направлениях. Если вам нужна помощь, прочтите инструкции, отправленные с каждым прибором, или свяжитесь с заводом-изготовителем.
D12 При необходимости обрежьте черные перемычки короче, чтобы они перекрывали оголенные концы проводов нагревателя.
D13 Используйте приспособления для зачистки проводов с настройкой 16AWG. Снимите ровно 1/2 дюйма изоляции с обоих концов черных перемычек.
D14 Наденьте трубку для пайки на один из нагревательных проводов на одном из выводов нагревательного кабеля.
D15 Поместите нагревательные элементы и концы черной перемычки рядом друг с другом.
Слегка скрутите их, чтобы лучше соединить.
Проденьте трубку для пайки по скрученным проводам и по краю изоляции на черной перемычке. Убедитесь, что скрученные провода полностью находятся внутри трубки для пайки, между липкими лентами на концах трубки для пайки.
Если это не сделать правильно, элементы могут вырваться и вызвать нарушение соединения.
Используйте тепловую пушку (установленную на высокую температуру, около 1000 ° F), чтобы осторожно нагреть трубку для пайки. Нагрейте сначала непосредственно под паяным кольцом посередине. ВАЖНО! Когда припой полностью расплавится и потечет по проводам, продолжайте нагрев еще 3 секунды.
Если вы остановитесь слишком рано, это приведет к неполному пайному соединению, что в дальнейшем вызовет сбой соединения.
Когда припой полностью расплавится, начните перемещать тепловую пушку взад и вперед под остальной частью трубки для пайки, чтобы сжать трубку и заставить клейкие ленты на концах расплавиться и растечься по изоляции провода.После того, как трубка полностью усадится и липкие ленты полностью расплавятся, прекратите нагревание трубки. Дополнительный нагрев не поможет и может вызвать ожог трубки или выход из строя. Дайте трубке припоя остыть в течение примерно 1 минуты.
D17 ПОВТОРИТЬ шаги с D14 по D16 для другого нагревательного провода на том же проводе.
D18 На другом конце черных перемычек наденьте трубку припоя на нагревательный провод. ПОВТОРИТЕ шаги с D14 по D17, чтобы завершить подсоединение перемычки на этом конце.
D19 При необходимости обрежьте перемычку заземления короче, чтобы она перекрывала концы проводов оплетки заземления примерно на 1/2–3 / 4 дюйма.
D20 Совместите концы провода оплетки заземления и перемычки заземления примерно на 1/2 дюйма и скрутите их, чтобы соединить их вместе. Наденьте трубку заземления на скрученные концы, центрируя их под кольцом припоя. Нагрейте трубку, чтобы она полностью усалась и припой полностью затек в провода.Когда он остынет, соединение должно быть безопасным.
D21 На другом конце перемычки заземления наденьте трубку заземления на провод. ПОВТОРИТЕ шаг D20, чтобы завершить это соединение.
D22 Теперь у вас есть готовое соединение, готовое к тестированию. Перейдите к этапу E1 «ПРОВЕРКА РЕМОНТА».
Этот ремонтный комплект и данное руководство по установке предоставлены SunTouch для помощи в ремонте нагревательного кабеля SunTouch, поврежденного в условиях рабочей площадки. SunTouch никоим образом не дает гарантий на ремонт и не обеспечивает надлежащую работу продукта после ремонта. Ремонт изделия SunTouch должен выполнять только квалифицированный электрик. Настоятельно рекомендуется, чтобы опытный установщик плитки удалил плитку поверх повреждений. Для получения дополнительной помощи обращайтесь на завод.
SunTouch не дает право электрикам, установщикам плитки или установщикам SunTouch выполнять диагностику, удаление плитки или ремонт кабеля. Монтажная сторона или домовладелец обязаны связаться с квалифицированным специалистом для выполнения этих рекомендаций.
НЕ ИСПОЛЬЗУЙТЕ этот ремонтный комплект для сращивания различных кабелей, только для ремонта внутри кабеля.
НЕ ИСПОЛЬЗУЙТЕ этот ремонтный комплект для ремонта кабеля в душевой зоне или коврика, выходящего в душевую зону.
ТЕСТИРОВАНИЕ РЕМОНТА
Завершив стыковку и дав ему остыть, проверьте ремонт следующим образом:
E1 Осторожно потяните за каждое сращивание проводов, чтобы убедиться, что он не разъединяется.
E2 Используйте цифровой мультиметр для измерения сопротивления нагревательного кабеля.
Это измерение должно теперь находиться в пределах диапазона сопротивления, указанного для этого нагревательного кабеля между нагревательными проводами, и не должно быть измерено никакого сопротивления между нагревательным проводом и зеленым заземляющим проводом. Если вам нужна помощь на этом этапе, выполните действия, указанные в Руководстве по установке для этого кабеля, или позвоните на завод.
E3 Правильно подключите этот отремонтированный нагревательный кабель к источнику питания через GFCI, например термостат Watts Radiant.Дайте кабелю поработать несколько дней или не менее 10–15 пятиминутных циклов нагрева. Если срабатывает GFCI или кабель не нагревается, его необходимо проверить на предмет дополнительных повреждений, иначе ремонт может быть неудачным.
ЗАКЛЮЧИТЕЛЬНЫЕ ШАГИ
Перед установкой напольных покрытий убедитесь, что стык защищен и ровно лежит на полу.
F1 При необходимости используйте долото, чтобы аккуратно вырезать впадину в черновом полу под стыком.
F2 С помощью пистолета для горячего клея поместите полоску клея в углубление и вдавите в него стык.
F3 Если напольные покрытия не устанавливаются немедленно, временно накройте стык и окружающий нагревательный кабель неплотной плиткой или аналогичным твердым материалом для защиты от повреждения объекта.
www.suntouch.com
Щелкните здесь для просмотра видео библиотеки SunTouch
SunTouch против продукта A — SunTouch против продукта B
Ссылки для обогрева пола SunTouch
Характеристики и установка матов SunTouch — Технические характеристики матов SunTouch — Технические характеристики и установка напольных покрытий
SunTouch Нагревательные звенья для обогрева полов
Инструкции по установке SunTouch WarmWire — Ремешок SunTouch WarmWire — Инструкции по установке WarmWire — Инструкция и информация по заказу WarmWire
Связи управления нагревом
Программируемая спецификация SunStat — Руководство пользователя Программируемая 500670-SB — Руководство пользователя Непрограммируемая 500675
— Непрограммируемая спецификация SunStat — Управление реле SunStat — Инструкция по эксплуатации LoudMouth
Разные ссылки SunTouch
SunTouch 25-летняя ограниченная гарантия — ЭМП Электромагнитные поля — Часто задаваемые вопросы — Ремонт нагревательного провода — Гарантия низкой цены Suntouch
Сообщение «Как отремонтировать поврежденный нагревательный провод» впервые появилось в блоге магазина напольных покрытий.
5 Что можно и чего нельзя делать — электрические теплые полы
1. Используйте электрический теплый пол неправильного типа для вашего типа пола
Электрические полы с подогревом очень популярны с плиточными полами, но мы наблюдаем тенденцию развития в отношении обогреваемой древесины полы и даже полы с подогревом ковров. Если вы выбрали электрический пол с подогревом, вам необходимо убедиться, что вы выбрали правильную систему для того типа напольного покрытия, которое вы собираетесь использовать в комнате.
Плиточные полы лучше всего подходят для наших сетчатых и мембранных систем, потому что вы можете укладывать плитку прямо поверх.Наша система фольги специально разработана для деревянных, виниловых и ковровых полов. Главное при выборе ковров — убедиться, что подложка и ковер пропускают тепло, поэтому вам необходимо убедиться, что общий рейтинг ковра и подложки не превышает 2,5 Tog.
2. Не обрезайте нагревательный кабель. Всегда!
Один из наиболее частых вопросов, которые нам задают: «У меня слишком много нагревательного кабеля. Могу я отрезать конец? » Простой ответ — нет! Более подробный ответ по-прежнему отрицательный, но мы дадим немного больше пояснений.
Электрический кабель для теплого пола нагревается, потому что, в отличие от обычного электрического кабеля, он препятствует прохождению электрического тока. Это сопротивление вызывает жар. Наши электрические кабели для обогрева пола спроектированы таким образом, чтобы обеспечивать точное сопротивление для выработки нужного количества тепла по всей длине. Итак, если вы отрежете кабель, вы уменьшите сопротивление, и нагрев не будет работать!
Но есть еще один аспект. Обрезка нагревательного кабеля также аннулирует вашу пожизненную гарантию, а на самовосстанавливающийся кабель гарантия не распространяется.Если вы или ваш установщик случайно перережете кабель, у нас есть несколько вариантов, чтобы помочь вам.
Если установщик зарегистрирован в ThermoSphere Connect, мы вышлем бесплатную замену — при условии, что пол еще не был уложен. Также у нас есть инженеры, которые могут приехать, чтобы починить кабель и выдать гарантию на их ремонт. Но лучший совет — вообще не обрезать кабель!
3. Не запускайте слишком сильно!
Все мы привыкли к радиаторам центрального отопления, температура которых обычно превышает 60 ° C.Это создает ощущение горячего воздуха, которое убеждает нас в том, что отопление включено и нам будет тепло! Обычно в результате открывается окно, потому что там слишком душно. Какая трата!
Электрический теплый пол работает по-другому, и его не нужно использовать при таких высоких температурах. Принцип лучистого отопления означает, что весь пол эффективно используется в качестве радиатора с низкой температурой поверхности, а поскольку у вас такая большая поверхность нагрева, рабочая температура может быть намного ниже.
Обычно мы рекомендуем использовать электрические полы с подогревом при температуре около 25 ° C в те периоды времени, когда вы хотите согреться. Затем используйте пониженную температуру 16 или 18 ° C на время, когда вы хотите, чтобы обогрев был выключен. Эти время и температуру можно настроить и контролировать с помощью наших программируемых термостатов.
Помните, что снижение температуры отопления всего на 1 ° C может привести к экономии энергии до 60 фунтов стерлингов в год!
4. Не срезайте углы во время установки
Поверьте нам, когда мы говорим, что видели некоторые очень странные идеи экономии времени, применяемые при установке электрического теплого пола! Эти методы рискованны и обычно приводят к выходу из строя системы отопления.
Лучшее, что можно сделать, особенно если вы никогда раньше не устанавливали электрические полы с подогревом, — это прочитать инструкции, следовать им и убедиться, что вы делаете свою работу надлежащим образом! Мы видели все, от катушек дополнительного кабеля, спрятанного за панелью ванны, которые перегрелись и расплавились, до подключения нагревательного кабеля непосредственно к электросети без установки термостата и датчика температуры. Какие-то действительно сумасшедшие вещи!
Наша техническая команда приложила немало усилий, чтобы сделать инструкции как можно более понятными и простыми, и на нашем канале YouTube есть даже видеоролики.
5. Избегайте электрических нагревательных матов более низкого качества
Когда дело доходит до электрического теплого пола, существует очень много вариантов, а качество может сильно различаться. Качество нагревательного кабеля важно. Чем лучше кабель, тем больше удовольствия вы получите от окончательной установки электрического отопления. Например, все нагревательные кабели ThermoSphere скручены, что снижает вероятность повреждения кабеля во время установки.
Защита от замерзания — HTD Heat Trace, Inc.
Саморегулирующийся нагревательный кабель WinterSafe ™
WinterSafe — это саморегулирующийся нагревательный кабель промышленного класса, который можно использовать во многих областях, от защиты от замерзания до поддержания температуры процесса до 150 ° F (65 ° C). Саморегулирующиеся характеристики WinterSafe обеспечивают полную безопасность и надежность. Нагревательный кабель WinterSafe не может перегреть или перегорания, даже если он наложен сам на себя.
Нагревательный кабель WinterSafe можно отрезать на строительной площадке до точной длины отслеживаемой трубы.Вы используете только то, что нужно; нет отходов, и любой оставшийся кабель можно хранить и держать готовым к использованию в будущем. Установка нагревательного кабеля WinterSafe выполняется быстро, просто и требует без специальных инструментов, знаний или навыков . Доступен полный набор стандартных комплектов для подключения питания, комплектов для сращивания, комплектов для сращивания тройников и элементов управления.
Автоматически регулирует тепловую мощность в ответ на повышение или понижение температуры трубы
Можно отрезать до нужной длины без отходов
Не перегревается и не перегорает даже внахлест
Доступны версии на 120 и 240 вольт
Утверждены FM и CSA для использования в неклассифицированных (неопасных), классифицированных (опасных) и коррозионных областях и средах
Саморегулирующийся нагревательный кабель Therma-LinX ™ с предварительной заделкой и соединением между ними
Therma-LinX — это не просто еще один саморегулирующийся нагревательный кабель; это полная саморегулирующаяся система .Система Therma-LinX сочетает в себе технологию саморегулирующегося кабеля с заводскими герметизированными концевыми соединениями и тройниками, которые можно соединить за секунды, чтобы сформировать нагревательный контур, который на 100% водонепроницаем по всей своей длине. Устранены необходимость, расходы и неопределенность в отношении заделки на месте. Система проста в конструкции, проста в использовании, проста в установке л и, при необходимости, легко заменяется . Что наиболее важно, безопасность и надежность всей системы больше не зависит от навыков и порядочности установщика. Therma-LinX поднял саморегулирующийся нагревательный кабель на совершенно новый уровень в технологии , простоте и надежности .
Система Therma-LinX состоит из следующих компонентов:
Кабель Therma-LinX с разъемами «папа» и «мама».
Сетевой шнур с розеткой
Заглушка с вилкой
Тройник-соединитель с 1 вилкой и 2 розетками
Светодиодная лампа с штекерным соединением
Даже самые сложные трубопроводные системы можно быстро и легко защитить от замерзания с помощью одного или нескольких отрезков Therma-LinX и комбинации уникальных соединителей « штекер ».
Нагревательный кабель постоянной мощности PermaWatt ™
Нагревательные кабели PermaWatt PWT и PWF — это продукты для отслеживания трубопроводов промышленного класса, которые можно использовать во многих областях, от простой защиты от замерзания до поддержания температуры процесса до 350 ° F (177 ° C). PermaWatt — это нагревательные кабели постоянной мощности, параллельные зонам, которые можно отрезать на стройплощадке до нужной длины в соответствии с длиной трассируемого трубопровода.Нет отходов; неиспользованный кабель можно хранить и хранить в готовом к немедленному использованию в будущих приложениях.
Кабельные системы
PermaWatt обладают следующими характеристиками:
Зональная параллельная схема для повышения безопасности и надежности
Номинальная мощность до 10 Вт / фут
Прочная конструкция для промышленных и агрессивных сред
Низкая стоимость
Кабель PWT специально изготовлен и предлагается как недорогой кабель для защиты от замерзания.Кабели PWF предлагаются как для защиты от замерзания, так и для поддержания температуры процесса. Обладая высокой температурой воздействия 400 ° F, нагревательный кабель PWF можно безопасно использовать в технологических трубопроводных системах, которые можно регулярно или периодически очищать паром.
Нагревательные кабели PermaWatt являются прочными для промышленного применения, но они также достаточно гибкие, чтобы их можно было легко установить на трубы, клапаны, фланцы и инструменты небольшого диаметра. Установка выполняется быстро, просто и не требует специальных инструментов, знаний или навыков.Доступен полный спектр стандартных комплектов подключения к источнику питания , комплектов для сращивания и , комплекты для сращивания тройников , позволяющие минимизировать количество точек подачи питания и упростить прокладку кабелей даже в самых сложных системах трубопроводов.
Подогрев полов, EasyHeat, Подогрев полов из керамической плитки, Теплый пол
Подогрев полов — часто задаваемые вопросы Какова основная область применения теплой плитки?

Система подогрева полов Warm Tiles® — это сеть кабелей, проложенных в растворе сразу под плиточным, мраморным или шиферным полом для удаления холода.

Каковы требования к напряжению, току и мощности?

Система Warm Tiles разработана для приложений 120 или 240 В в Северной Америке. Ток, потребляемый кабелем самого большого размера, составляет 10,7 ампер. Система может быть установлена для рассеивания либо 12 Вт на квадратный фут (при использовании стандартного расстояния 3 дюйма), либо 16 Вт на квадратный фут (при использовании переменного расстояния 3 дюйма / 1,5 дюйма). Потребляемый ток мата самого большого размера составляет 13,1 А. Система рассчитана на рассеивание 16 Вт на квадратный фут.

Какая гарантия на товар?

На кабели EasyHeat Warm Tiles предоставляется ограниченная гарантия на пятнадцать (15) лет. Подробная информация о гарантии приводится в инструкции к каждому продукту, или вы можете просмотреть версию в формате PDF, щелкнув ссылку ниже.

Warm Tiles Warranty Какие типы полов можно использовать с системой Warm Tiles?

Теплая плитка предназначена для мрамора, керамики, бетона, плитки, шифера, брусчатки (кирпича, камня и др.)), полы из ламината и паркетной доски *, полы с подогревом из керамической плитки. Он НЕ предназначен для деревянных полов, ковровых покрытий, линолеума или виниловой плитки. Кабель Warm Tiles ДОЛЖЕН быть залит «цементным материалом» (например, строительным раствором). * Для использования только под парящими деревянными полами. Не одобрен для установки с помощью гвоздей.

Сколько времени нужно теплой плитке, чтобы утеплить пол?

С момента включения кабелей обычно требуется от получаса до 2 часов, чтобы нагреть пол, в зависимости от материала и толщины пола.

Насколько высока высота моего пола благодаря системе Warm Tiles?

Полы с установленными системами обогрева, как правило, на 3/16 дюйма выше, чем полы без нагревательных кабелей.

Какую теплоту можно ожидать от пола?

Температура поверхности пола или плитки с подогревом зависит от нескольких переменных: расстояния между соседними проложениями кабеля, глубиной от кабеля до поверхности плитки, общей тепловой массой пола, а также температурой комнаты и площади под полом.По этой причине диапазон температур будет варьироваться от установки к установке. Как правило, кабели Warm Tiles нагревают пол максимум до 90 ° F.

Хватит ли тепла на всю комнату?

Теплая плитка не предназначена в качестве основного источника тепла для любого помещения.

Какова общая стоимость эксплуатации системы теплых плиток?

Общие эксплуатационные расходы на внутрипольное отопление можно определить, используя вашу почасовую ставку в киловатт-часах из вашего ежемесячного счета за коммунальные услуги и следуя этим простым шагам.

(1) Возьмите свою часовую норму в киловатт-часах и умножьте на 8 (предполагаемое количество часов работы в день при использовании термостата Warm Tiles®).
(2) Затем умножьте это число на квадратные футы обогреваемого пола.
(3) Наконец, умножьте это число либо на 12 Вт (стандартное расстояние), либо на 16 Вт (переменное расстояние или комплекты матов) и разделите на 1000, чтобы получить ваши ежедневные эксплуатационные расходы.

Среднее значение по США в настоящее время составляет 10,0 центов / кВт-ч.

Примечание. Тепло, генерируемое системой Warm Tiles, будет рассеиваться по всему дому и, таким образом, компенсирует ваши основные расходы на отопление. Эта экономия не принимается во внимание при использовании вышеуказанного расчета.

Насчет ЭДС. Безопасны ли системы утепления пола?

До сих пор неясно, приводят ли ЭМП к неблагоприятным последствиям для здоровья. Однако Всемирная организация здравоохранения определила допустимый уровень воздействия ЭМП на уровне 100 мГ (миллиГаусс).Многие бытовые приборы работают на этом уровне. При измерении электрического обогрева пола в полевых условиях на расстоянии 1 дюйм от места использования было обнаружено воздействие от 0 до 6 мГн.

Да. Электрические системы обогрева пола, термостаты и реле Warm Tiles выдержали строгую безопасность испытаны лабораторией Underwriter’s и получили список UL для США, а также сертификат cUL для Канады.Кроме того, все термостаты Warm Tiles содержат прерыватель замыкания на землю (GFI), который обеспечивает защиту от поражения электрическим током.

Могу ли я добавить это в мою текущую цепь или для этого потребуется отдельная цепь?

Мы рекомендуем, чтобы нагревательный кабель был ЕДИНСТВЕННОЙ нагрузкой в электрической цепи, обеспечивающей питание кабеля. Перед установкой теплой плитки обязательно проконсультируйтесь с местным органом по надзору за электрооборудованием.

Требуется ли установка этого продукта профессионалом?

Warm Tiles разработана для легкой установки опытным мастером своими руками.Тем не менее, вы всегда должны проконсультироваться с местным органом по надзору за электрооборудованием перед началом установки.

Как определить размер кабеля, который мне понадобится для обогрева пола?

Вам нужно будет измерить площадь пола, которую вы собираетесь утеплить, в квадратных футах. При расчете площади в квадратных футах не включайте участки под туалетами, умывальниками, сантехническими приборами или труднодоступные места. Оставьте расстояние не менее 1 дюйма до туалетов или других приспособлений. Измерения должны быть максимально точными.После того, как вы определили площадь обогреваемой площади, вы можете выбрать кабельную систему Warm Tiles подходящего размера.

Примечание. Если вы подумываете об установке теплой плитки под душем, проверьте местные электротехнические нормы и правила, чтобы узнать, разрешено ли это.

Могу ли я проверить кабель перед установкой?

Да. Значение сопротивления можно снять с помощью омметра. Сопротивление изоляции можно проверить с помощью мегомметра. Не подавайте напряжение на кабели перед установкой.

Как проложен кабель?

Полные подробные инструкции по установке прилагаются к каждому кабелю. Металлическая обвязка, прилагаемая к кабелю, крепится к полу. Кабель легко вставляется в обвязку и «натягивается» на обогреваемую площадь пола. Затем поверх кабелей наносится цементный раствор.

Можно ли разрезать кабель?

Длину нагретого кабеля НЕЛЬЗЯ изменить. Однако холодные провода можно отрезать до нужной длины.

Следует ли изолировать мое приложение снизу?

Утеплять пол под полом не обязательно; однако это повысит эффективность работы вашей системы Warm Tiles за счет минимизации потерь тепла.

Могу ли я проложить этот кабель в стене моей ванной комнаты?

Нет. Электрические нормы (NEC в США и CEC в Канаде) не разрешают прокладывать нагревательные кабели за стенами.

Требуется ли термостат для кабелей Warm Tiles?

Термостат рекомендуется для всех установок Warm Tiles.Easy Heat предлагает термостаты на 120 В и 240 В в двух разных моделях. Термостаты серии FTS предлагают опции программирования уровня комфорта, а также простой переключатель положения выключения. Термостат серии ET предлагает простой переключатель включения / выключения, а также переключатель регулировки температуры и кнопку подтверждения. Все термостаты Warm Tiles имеют встроенную защиту от замыкания на землю. * В соответствии с национальными электротехническими нормами США — установка в ванной комнате требует, чтобы это устройство было установлено в цепи, защищенной отдельным прерывателем цепи замыкания на землю (GFCI).

Есть ли диапазон температур на термостате?

На термостате можно установить различные уровни для поддержания постоянной температуры пола. Вы быстро ознакомитесь со своей собственной зоной комфорта и соответствующей настройкой на вашем термостате.

Можно ли прокладывать кабели Warm Tiles в душевых?

Как правило, кабели Warm Tiles можно прокладывать в облицованных плиткой душевых, укладывая кабели в слой царапины, используя стандартный метод, указанный в инструкциях по установке.Затем поверх кабелей устанавливается гидроизоляционная мембрана, чтобы вся вода из душа направлялась в канализацию и не контактировала с кабелями.

Что произойдет, если кабель будет поврежден?

Если кабель разрезан или пронзен, ток будет направлен на оплетку заземления, окружающую кабель, что приведет к срабатыванию защиты от замыкания на землю, что приведет к отключению питания от кабеля. В зависимости от типа и серьезности повреждения может потребоваться ремонт.

Откуда возникла идея утепления пола?

Считается, что первые греки разработали такую систему, но именно римляне применили ее на практике в своей системе гипокауста. Во многих римских зданиях полы из мозаичной плитки поддерживались колоннами внизу, которые создавали воздушные пространства или каналы. На участке, расположенном в центре всех отапливаемых комнат, сжигали древесный уголь, хворост и в Британии уголь, а горячие газы уходили под полы, нагревая их в процессе.Система гипокауста исчезла с упадком Римской империи, и «центральное отопление» не было восстановлено до 1500 лет спустя. Римляне были не одиноки в своем развитии, однако у древних корейцев была своя система подогрева полов. Поскольку зимой температура опускалась до 20 градусов ниже нуля, очевидно, что можно было много выиграть от разработки системы сохранения тепла. С V века они строят свои дома с полом «ондол» (что переводится как «теплый камень»).Подобно римской системе гипокауста, ондол полагается на теплую воду. Эта система используется в Корее по сей день!
Могу ли я закопать кабель в бетоне?

Да, но кабель Warm Tiles не должен располагаться на расстоянии более 3/4 дюйма от поверхности пола.
Можно ли перекрывать кабель?
Кабель НЕ ДОЛЖЕН касаться, пересекаться или перекрывать себя в любой точке. Это может привести к перегреву кабеля и необходимости его замены.
Как рассчитать, сколько проводов вам понадобится для установки DITRA-HEAT
Итак, ваши клиенты выбрали роскошный пол с подогревом для вашего следующего проекта напольного покрытия и готовы получить коврик, кабель и термостат.Перед началом работы важно спланировать установку, и одной из самых сложных задач может быть заказ необходимого количества кабеля. Прочтите наши лучшие советы по определению того, где вы хотите разместить нагревательные кабели и как рассчитать правильное количество проволоки.
Совет 1: Кабель не перерезать! Это правило номер один, а это значит, что правильные размеры нагревательного кабеля жизненно важны.
Совет 2: Мембрану Schluter®-DITRA-HEAT следует выбирать в соответствии с размером области, которая будет облицована плиткой, а кабель выбирается в соответствии с размером области, которую необходимо отапливать .Не покупайте нагревательный кабель того же размера, что и площадь, которую вы планируете облицевать плиткой, иначе у вас останется слишком много кабеля. (И все мы знаем, что нельзя делать, если это произойдет… вернитесь к совету 1!)
Совет 3: Знайте, где не топить ! Минимальное расстояние между нагревательными кабелями составляет 2 дюйма от стен, перегородок и стационарных шкафов, 8 дюймов от любого источника тепла и 4 дюйма от водостоков. Кабели также не следует прокладывать под шкафами или мебелью.
Совет 4: Планируйте буферную зону! Не всегда можно предсказать, где закончится нагревательный кабель. Эта буферная зона — это область, где нагревание не является необходимым, но дает некоторое пространство для маневра, если вы в конечном итоге получите немного больше, чем вы ожидали. Оставив 6-дюйм. зазор между стеной и кабелем не повлияет на теплоту пола и оставит вам необходимую гибкость.
Если сомневаетесь, воспользуйтесь калькулятором! Калькулятор Ditra-Heat был специально создан, чтобы не гадать, сколько кабеля вам понадобится.Это даст вам окончательный расчет, который включает, сколько кабеля и мембраны вам действительно понадобится, с учетом минимального расстояния в три шпильки (3-1 / 2 дюйма или 9 см) между трассами нагревательного кабеля. Нужны еще советы? Посмотрите видео из серии «Советы и приемы»: «Советы по расчету длины кабеля для DITRA-HEAT», чтобы получить более точные советы по расчету длины кабеля для вашего следующего проекта по утеплению пола.
Нагревание до электрических нагревательных кабелей
Современные нагревательные кабели представляют собой безопасные и энергоэффективные решения для снятия холода зимой
Нагревательные кабели обычно называют кабелями для обогрева, обогревателями или тепловой лентой, в то время как кабели наиболее совершенной конструкции, саморегулирующиеся греющие кабели, также известны как саморегулирующиеся кабели.Как бы они ни назывались, все они в значительной степени работают по одному и тому же принципу: когда напряжение подается на длину провода с заданным сопротивлением, оно затем рассеивает фиксированный уровень мощности в виде излучения тепла, основанного на законе Ома. Тепло выделяется из-за сопротивления в сплавах кабеля, когда ток проходит через него, тем самым нагревая непосредственное физическое окружение.
По этой причине нагревательные кабели используются во множестве применений, от защиты труб от замерзания, до таяния снега на тротуарах или подъездных дорожках, для предотвращения образования ледяных плотин на крышах, для предотвращения образования опасных сосулек в желобах и водостоках, до полов в помещениях утепление при установке под плитку или паркетный пол.Кроме того, нагревательные кабели используются в ряде промышленных приложений для защиты от замерзания и технического обслуживания, чтобы поддерживать постоянную температуру жидкостей в трубах, чтобы предотвратить деградацию жидкости или поддерживать вязкость для условий потока. Промышленные нагревательные кабели в этой статье не рассматриваются.
Существует два основных типа нагревательных кабелей:
Нагревательные кабели постоянной мощности — самые простые из этих двух. Эти типы кабелей фиксированной длины либо включены при полной 100% тепловой мощности, либо выключены при 0% тепловой мощности.Обычно для поддержания постоянной температуры требуется термостат. Кабели постоянной мощности нельзя перекрывать, так как это может привести к их перегреву. Обрыв участка кабеля приведет к полному отказу всей системы. Преимущество их заключается в том, что они недорогие, но их нельзя разрезать на месте. Вместо этого они продаются с определенной длиной и выходной мощностью, что делает их менее универсальными, чем саморегулирующиеся кабели. Кабель постоянной мощности можно использовать на внутренних и внешних линиях водоснабжения, подверженных отрицательным температурам.Они идеально подходят для использования в подпольях, коттеджах, сараях и хозяйственных постройках, которые не отапливаются регулярно.
Саморегулирующиеся нагревательные кабели преодолевают ограничения кабелей постоянной мощности. В этом типе кабеля электрические провода совместно экструдируются в нагревательный элемент, состоящий из материала на основе полимера с частицами углерода. Это обеспечивает путь сопротивления, следовательно, цепь по длине нагревательного кабеля. Это сопротивление и, следовательно, мощность нагревательного кабеля варьируются в зависимости от температуры из-за микроскопического расширения и сжатия полимера.Выходная мощность уменьшается при повышении температуры. И наоборот, при более низких температурах мощность увеличивается. Термостат не требуется, поскольку они автоматически изменяют свою тепловую мощность в зависимости от изменений окружающей температуры. Предназначенные для промышленного, коммерческого и жилого применения, они обеспечивают максимальную защиту от замерзания и поддержание температуры, а также могут быть быстро и легко разрезаны на любую длину на месте. Поскольку они предназначены для изменения теплоотдачи при изменении окружающей температуры, они идеально подходят для использования на металлических или пластиковых водопроводных и сливных трубах, подверженных отрицательным температурам, для технологических процессов, в которых жидкости по трубам требуют постоянной температуры, а также для замораживания. защита отводных оросительных систем.
ЗАЩИТА ТРУБ С НАГРЕВАТЕЛЬНЫМИ КАБЕЛЯМИ
Учтите следующее: при замораживании галлон воды расширится до объема на 9% больше, чем исходный галлон. Поэтому неудивительно, что полностью или частично замерзшая труба будет набухать и трескаться, особенно когда в трубе находится воздух.
Выпуклость или трещина в трубе с выходящим льдом является явным признаком разрыва трубы. Однако иногда труба может выглядеть нормально, и домовладелец может не заметить небольших трещин, вызванных расширением льда.К сожалению, как только лед внутри замерзшей трубы начинает таять, и вода просачивается наружу, уже слишком поздно. В зависимости от степени повреждения общие затраты на очистку поврежденной трубы могут вырасти до десятков тысяч долларов. Страховая компания State Farm Insurance оценивает средний размер страхового возмещения за ущерб, причиненный водой из-за замерзших труб, примерно в 15 000 долларов.
Если собственник здания знает, что определенная часть конструкции с активными водопроводными трубами может иметь температуру ниже нуля, разумным решением будет установка нагревательного кабеля.В сочетании со встроенным термостатом система автоматически «включается», когда температура опускается ниже нуля. Кабели обеспечивают необходимый уровень тепла для предотвращения замерзания труб, но недостаточный для нагрева воды внутри труб. Термостат обеспечивает автоматическое управление системой, поэтому он экономит энергию, запитывая кабель только при необходимости. Для оптимальной работы системы поверх кабеля можно установить изоляцию трубы, чтобы сохранить тепло, а пластиковые трубы можно обернуть алюминиевой фольгой, чтобы тепло равномерно рассеивалось в трубе
Преимущество этой конструкции заключается в том, что кабели монтируются один раз и оставляются на трубах в течение многих лет — даже когда температура опускается до -40 ° F (-40 ° C).
ПРЕДОТВРАЩЕНИЕ ЛЕДЯНЫХ ПЛОЩАДЕЙ С ПОМОЩЬЮ НАГРЕВАТЕЛЬНЫХ КАБЕЛЕЙ
Ледяная плотина — это образование льда, которое появляется у карниза крыши во время продолжительных периодов снегопада и холодной погоды. Ледяные плотины образуются, когда лед накапливается по краю крыши, образуя плотину, задерживающую воду в бассейне. Если собирается достаточно большое количество воды, она может проникнуть под черепицу и полностью проникнуть в здание, нанося значительный ущерб потолкам, полам и за стенами.Ремонт крыши — дорогое удовольствие. Даже мелкий ремонт размером в пару квадратных футов обычно стоит 1000 долларов или больше. Более крупный ремонт или ремонт кровли из шифера и металла может стоить на тысячи долларов дороже. Полная замена крыши, то есть отрыв старой крыши от дома и замена ее новой, может стоить от 4000 до 25000 долларов.
Опять же, проверенным решением для защиты от обледенения кровли и водостоков являются нагревательные кабели. Предотвращая образование ледяной плотины по краям крыши, в желобах, водостоках и водосточных трубах, кабели создают путь для талой воды с крыши, который предотвращает образование ледяных плотин.Автоматический контроллер, входящий в состав большинства систем, делает работу более энергоэффективной. Подключив контроллер к электрической розетке и кабелю, контроллер включит систему, когда температура опустится ниже 38 ° F (3 ° C) и на поверхности датчика будет вода. Если существует хотя бы одно из вышеперечисленных условий, система управления не «включит». Когда температура поднимается выше 48 ° F (9 ° C), контроллер выключает систему.

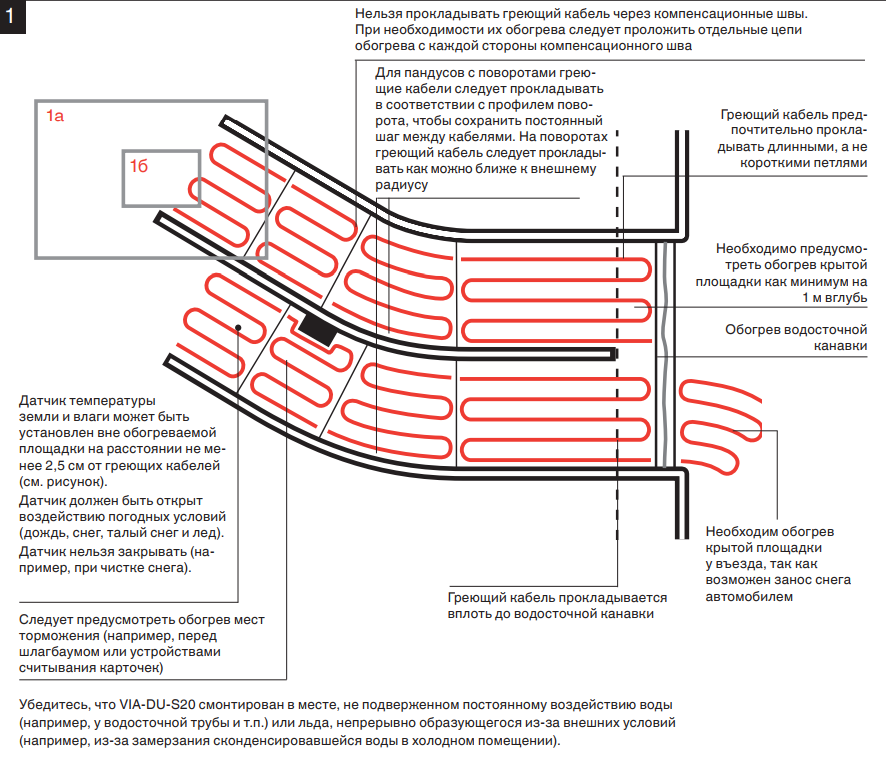

СНЕГОВАРКА С НАГРЕВАТЕЛЬНЫМИ КАБЕЛЯМИ
Нагревательные кабели
можно прокладывать под бетонными или асфальтовыми проездами, тротуарами или патио для защиты от снега или льда.Это гораздо более эффективная и «зеленая» альтернатива вывозу или внесению экологически вредной соли. Система нагревательных кабелей, сформированная в виде матов разного размера, укладывается под бетонное или асфальтовое покрытие или брусчатку. Коврики чрезвычайно экономичны и устраняют дорогостоящие и трудоемкие хлопоты по уборке снега за счет автоматического поддержания температуры поверхности выше точки замерзания. Для активации ковриков необходимо одновременное выполнение двух условий: температура должна быть ниже нуля, и система должна определять влажность или снегопад.Даже в северных городах, таких как Чикаго, фактическое время выпадения снега на землю составляет менее 30 часов в год. С точки зрения затрат это всего несколько долларов в год. Это также означает, что вам больше не нужно обращаться в дорогостоящие службы снегоочистителя, стоимость которых может составлять сотни или даже тысячи долларов в год. Кроме того, если посреди ночи пойдет снег, вы проснетесь на уже расчищенном тротуаре и подъездной дорожке — в отличие от ваших соседей. Еще одно менее очевидное преимущество — бесшумность ковриков. Любой, кому приходилось слышать, как работает снегоочиститель часами подряд, может засвидетельствовать, что это не самое приятное занятие.
В большинстве случаев снег тает со скоростью, соответствующей среднему снегопаду, что сводит к минимуму накопление снега на нагретой поверхности. В зависимости от доступного напряжения и конфигурации коврики можно легко комбинировать и адаптировать для покрытия уникальной конфигурации пешеходных дорожек, лестниц, патио и проезжей части.
Предприятия и домовладельцы получают выгоду от более безопасных пешеходных переходов, более низких ставок страхования и соблюдения Закона об американцах с ограниченными возможностями (раздел 3.2.4.3). Погрузочные доки, въезды для машин скорой помощи и пассажирские платформы на автобусных вокзалах и вокзалах также получают выгоду от этой защиты, когда пешеходы могут безопасно передвигаться по защищенной поверхности.
ОТОПЛЕНИЕ ПОЛА С НАГРЕВАТЕЛЬНЫМИ КАБЕЛЯМИ
Полы из твердых пород дерева и плитки могут вызывать неприятные ощущения холода даже в теплом климате. Кабели для обогрева пола удаляют холод мягким, непрерывным теплом, когда они используются в качестве дополнительного тепла, чтобы сделать пол уютным, или в качестве тепла для обогрева всей комнаты. В зависимости от производителя, системы могут использоваться с широким выбором поверхностей, включая керамику, фарфор, терраццо, стеклянную мозаику, мрамор, натуральный камень и агломераты, а также под конструкционную древесину и ламинат.Кабели можно даже установить в облицованных плиткой душевых или других влажных помещениях, хотя рекомендуется, чтобы домовладелец сначала проконсультировался со своим местным инспектором по электрике, чтобы убедиться, что это применение разрешено в юрисдикции.
Помимо комфорта, системы утепления пола безопасны, энергоэффективны и экономичны. После установки практически невозможно повредить или разрезать кабели. Кроме того, программируемый термостат с защитой GFCI мгновенно отключит питание в случае короткого замыкания. Термостат также предлагает точный контроль температуры, мониторинг и регулировку температуры пола для обеспечения оптимального тепла.Стоимость минимальная: 12 ватт на квадратный фут, 30 квадратных футов. Коврик притягивает эквивалент электрического одеяла. Кроме того, по оценкам, добавление утепления пола по всему дому может увеличить его стоимость при перепродаже на целых четыре процента.
Современные системы обогрева пола производятся либо в виде кабелей «произвольной формы», что обеспечивает максимальную универсальность конструкции, либо в виде «фиксированных» кабельных матов для экономии труда в помещениях стандартной формы.
Кабели произвольной формы не закреплены, поэтому их можно поворачивать и располагать любым образом, чтобы они соответствовали участкам с изгибами, углами или препятствиями.Расстояние между кабелями не фиксировано, и рекомендуется оставлять между ними зазор 2-3 дюйма. Также настоятельно рекомендуется создать «буферную» зону на плане этажа, где отопление не является необходимым и которую можно использовать для прокладки оставшегося кабеля. Хотя это обычная практика, изолента не рекомендуется для крепления кабелей, поскольку она не гарантирует правильного расстояния и может привести к недостаточной или оставшейся длине кабеля и неравномерной тепловой мощности. Вместо этого кабели произвольной формы следует устанавливать с помощью зажимов или разъединительных мембран непосредственно на конструкцию черного пола, а затем заделывать их в тонкослойную или самовыравнивающуюся подложку.
В отличие от кабелей произвольной формы, стационарные или готовые маты с лучистым обогревом имеют нагревательные кабели, вплетенные в сетчатую основу, которая подходит для быстрой установки в стандартных прямоугольных помещениях, в многоквартирных домах или в больших помещениях. Хотя подложку можно обрезать, чтобы можно было настроить компоновку, сами кабели должны оставаться неповрежденными, что ограничивает гибкость конструкции. В установках, где обрезки подложки недостаточно, у производителя можно заказать нестандартные коврики различной формы, например овалы, круги и треугольники.
Как и следовало ожидать, установка фиксированного кабеля — это более быстрый и менее трудоемкий процесс, чем установка кабелей произвольной формы. Системы обогрева полов с самоклеящимися матами еще проще. Маты коммерчески доступны в виде готовых прямоугольных матов стандартных размеров с самоклеящейся широкой подложкой, что помогает сократить время и трудозатраты на установку. Коврики можно положить на основу, и они останутся на месте, пока мат заделан в тонкослойную или самовыравнивающуюся подложку. Имея толщину менее 1/8 дюйма, коврики практически не увеличивают высоту пола, что значительно снижает затраты на модернизацию, поскольку нет необходимости поднимать дверь или отделочные работы.
Питер К. Лил, менеджер по маркетингу продукции компании Emerson, работает в компании Emerson уже 8 лет. Он отвечает за всю продукцию под торговой маркой EasyHeat, в том числе за нагревательные кабели и термостаты. Он имеет степень в области промышленного инжиниринга и имеет более чем 20-летний опыт управления продуктами и разработки новых продуктов, а также более 10 лет опыта работы на потребительском / розничном рынке.
Может ли тепловая лента вызвать пожар? Уход за домом в Ливенворте
Гостевая публикация Дона Хестера из NCW Home Inspections, LLC, лицензированной службы государственной инспекции жилья штата Вашингтон, расположенной в Уэнатчи, штат Вашингтон
Недавний пожар в доме в Ливенворте заставил многих домовладельцев задуматься: «Может ли тепловая лента вызвать пожар?»
Очень распространенный артефакт жизни со снегом в районе Ливенворта или озера Венатчи — это использование тепловой ленты, которая помогает справляться со снегом и льдом на крышах и водосточных системах.Они недорогие и удобные. Большинство из них установят их зигзагообразно на крыше и / или вдоль желоба и водосточной трубы.

Большинство этих тепловых лент имеют небольшой термостат, поэтому, когда температура падает, требуется энергия, которая производит тепло, а затем отключает питание после повышения температуры. Вы можете оставить эти модели подключенными. Доступны термостаты подключаемого типа.Некоторые из этих кабелей также включают датчик влажности.
Термостат
Часто люди кладут их на крышу, чтобы предотвратить образование ледяных плотин. Проблема в том, что этот тепловой кабель действует как лейкопластырь и не решает типичного корня проблемы, а именно: теплый воздух, попадающий на чердак из-за утечки воздуха на чердак. ).
Во многих случаях следует проводить оценку и устранение первопричины образования плотин и нарастания льда.
Еще одна проблема с этими тепловыми лентами и кабелями заключается в том, что большую часть времени люди устанавливают их и никогда не думают о них снова, пока они не упадут с крыши, не перестанут работать или не произойдет что-то более зловещее … пожар!

Недавнее событие здесь, в долине, является напоминанием о потенциальной проблеме безопасности, пожар, о котором сообщает Wenatchee World —
«Причина расследуется, но маршал пожарной охраны округа Челан Боб Пламб считает, что причиной этого мог быть неисправный обогреватель — проводка с подогревом в крыше, используемая для таяния снега и льда.
Часто тепловой след сопровождается датчиками, которые отключают тепло, когда погода достигает определенной температуры. Пламб сказал, что не обнаружил никаких датчиков в кровле ».
Комиссия по безопасности потребительских товаров (CPSC) заявляет, что они больше не собирают данные о несчастных случаях, связанных с тепловыми лентами. Но в 1990-х годах агентство сообщило, что продукция ежегодно вызывала от 1500 до 3300 пожаров, 10 смертей и 100 травм. Некоторые из этих инцидентов были связаны с нагревательной лентой и кабелями на водопроводных трубах.
CPSC-
https://www.cpsc.gov/content/inspect-heat-tapes-cables-as-you-winterize-your-home
Чтобы предотвратить возгорание, CPSC настоятельно призывает домовладельцев заменять несертифицированные тепловые ленты старше 3 лет на новые тепловые ленты, которые были сертифицированы в соответствии с добровольными стандартами безопасности, установленными Underwriters Laboratories (UL), Канадской ассоциацией стандартов (CSA) и Корпорация взаимных исследований фабрики (FMRC).
Домовладельцы должны ежегодно проверять кабель (и) на наличие повреждений; такие как порезы, порезы, возможно, нанесенные животными, или другая деятельность на крыше.
Проверьте правильность работы всех устройств защиты от замыканий на землю.
Удалите весь мусор (листья, ветки, сосновые иглы и т. Д.) С крыши, водосточных желобов и водосточных труб перед подачей напряжения на кровельный трос.
Ни в коем случае не пытайтесь подать напряжение на кровельный трос при обнаружении любой из этих проблем.
От Frost King: «Убедитесь, что кабель не сместился из предполагаемого положения. Нагреваемая часть кабеля должна полностью располагаться на крыше и не должна касаться, пересекаться или перекрываться.”
Большинство производителей рекомендуют или требуют, чтобы цепь, питающая греющий кабель или ленты, имела защиту от замыкания на землю (GFCI) и должна была подключаться к заземленной розетке. Эти розетки должны быть расположены так, чтобы не было необходимости использовать удлинитель для подключения термоленты / кабеля.
Существует исключение из защиты GFCI для специальных розеток для противообледенительного оборудования, но если производитель требует этого, вам все равно нужна защита GFCI.Если вы обеспокоены или не уверены, что ваша цепь имеет защиту от замыкания на землю, проконсультируйтесь с квалифицированным электриком.
Ссылка — на руководство
Frost King http://www.ncwhomeinspections.com/system/files/userfiles/1_Frost_King_Owners_Manual.
