как правильно расставить колонки в комнате / Stereo.ru

Судите сами: интересные продвинутые источники, усилители и АС появляются практически непрерывно, поэтому всегда есть соблазн попробовать что-то новое. Ну а если выбор компонента вдруг оказался не слишком удачным, поиск кандидата на замену из тягостной неизбежности практически всегда превращается в дополнительное приключение. С другой стороны, шанс выбрать новое помещение для музыкальной системы или домашнего кинотеатра большинству из нас представляется очень редко, некоторым — вообще никогда.

По этой причине лихорадка перманентного апгрейда на комнату прослушивания, как правило, не распространяется. Но ведь именно она – самый главный компонент звуковой инсталляции, от которого самым драматическим образом зависит характер и качество звучания аппаратуры независимо от её класса. Ну а раз так, вариант остается только один: оставить на время покупательский азарт и заняться приведением имеющейся недвижимости в акустический порядок.

Профилактика лучше, но лечение чаще

Работники Hi-Fi-салонов не дадут соврать, фраза «У вас играло, а у меня дома не играет» — лучшая иллюстрация к проблеме интерьерной акустики. То есть у самой акустики проблем нет, а появляются они у тех, кто пытается игнорировать ее существование.

Допустим, обрела молодая семья собственную квартиру. Первым делом составляется план обустройства и ремонта. «Холодильник поставим здесь, стиральную машину в ванной, а диван — в гостиной». Телевизор вешаем напротив дивана, если, конечно, кому-нибудь не придет катастрофическая идея загнать его в угол. Затем, кстати, вполне может выясниться, что экран оказался напротив смотрящего на юг окна — лично видел такое не один раз.

Ради бескомпромиссной борьбы с ранними отражениями, оптимизации басов и снижения времени реверберации некоторые обладатели домашних студий пускаются на самые радикальные меры, вроде постройки стен из акустических ловушек

О колонках чаще всего вспоминают в последнюю очередь, и дай бог, если это происходит хотя бы до установки пресловутого дивана. Почему — понятно: даже если будущие обитатели квартиры действительно любят послушать музыку, забот и расходов во время масштабного ремонта выше крыши, тут бы унитаз не забыть заказать…

Итог предсказуем. Колонки оказываются загнанными в углы комнаты, а сабвуфер затравленно выглядывает откуда-нибудь из-за занавески. В результате звук, скорее всего, окажется достойным первой машины молодого поклонника хип-хопа, испытывающего острый дефицит финансовых средств и музыкального вкуса.

А вот чисто случайно расставить акустику так, чтобы ваша тёща — потомственный музыковед, придя в гости, погрузилась в глубокую эйфорию, не получится никогда. Дело в том, что правила оптимального расположения источников звука практически всегда идут вразрез с устоявшимися нормами (чтобы не сказать штампами) интерьерного дизайна.

О том, что акустика комнаты влияет на многое, говорит, например, профиль работы британской фирмы Oscar Acoustics. Они делают специальное оформление в переговорных комнатах офисов, которое улучшает разборчивость речи всех участников встречи

Важно понимать, что любая комната всегда работает как резонатор, формируя характер звучания не в меньшей степени, чем, скажем, скрипичная дека. Однако в отличие от корпуса скрипки, форма комнаты в подавляющем большинстве случаев благозвучию не способствует.

Например, прямоугольная топология с параллельными поверхностями большой площади неизбежно приводит к возникновению нежелательных отражений и стоячих волн, превращающих более-менее плоскую (в лучшем случае) АЧХ колонок в кривую, больше всего напоминающую сейсмограмму землетрясения. Причем в разных точках пространства форма этой кривой может меняться самым причудливым образом.

Четыре плохих комнаты

Перечислим основные факторы негативного влияния комнаты на звук:

1. Недостаточное, или, наоборот, слишком большое время реверберации. Этот параметр характеризует «звонкость» помещения, то есть длительность затухания звука, и выражается временем, необходимым для его ослабления в тысячу раз (на 60 дБ). Слишком гулкая комната так же малопригодна для нормального восприятия музыки, как и абсолютно глухая, лишающая слушателей малейшего ощущения пространственного объема.

2. Стоячие звуковые волны. Возникают из-за отражений и взаимных наложений низкочастотных колебаний, длины волн которых сопоставимы с размерами помещения. На слух воспринимаются как резкие подъемы и провалы басов в строго определенных точках пространства.

Да-да, так оно и происходит не только с разговорами позади вас, но и с отражениями звука от акустики, стоящей перед вами

3. Ранние отражения. Высокочастотные (в меньшей степени — среднечастотные) колебания, отраженные от поверхностей, расположенных неподалеку от АС (в основном голых боковых стен, пола и потолка). Они попадают к нам в уши почти одновременно с прямым сигналом, нарушая правильное восприятие локализации источников звука в стереопанораме. Более того, несовпадение фаз прямой и отражённой волн (к тому же гуляющее по частоте) приводит к резкому ухудшению равномерности частотной характеристики.

4. Порхающее эхо. Череда быстрых повторений звука на определенных частотах, возникающих при расположении колонок между двумя параллельными, хорошо отражающими поверхностями.

Спасение звука подручными средствами

Существует масса способов обуздания звуковой анархии, самые радикальные из которых предполагают построение точной акустической модели комнаты посредством ее лазерного сканирования. Задуматься об акустической подготовке крайне желательно ещё в начальной стадии капитального ремонта, и доверить её лучше проверенному специалисту. Причем именно инсталлятору, а ни в коем случае не интерьерному дизайнеру. Потому что последний (если он, конечно, по совместительству не аудиофил), не знает, что большие площади гипсокартона поглощают басы с удивительным аппетитом, а средние и высокие отражают с характерными призвуками. Или что незашторенная стеклянная стена — воплощённый кошмар любого меломана с ушами.

Так выглядит акустическая обработка одного из залов студии Manifold Recording. Это к вопросу о том, сколько труда надо вложить, чтобы помещение зазвучало по-настоящему

Однако если этот поезд уже ушел, оставив как данность комнату со сложившимися отделкой и интерьером, можно попробовать улучшить её акустические свойства и собственными силами. Кстати, шансы заметно облагородить звучание системы в этом случае довольно высоки. Полностью избавиться от всех проблем, конечно, не получится, но зато и денег в сравнении с «инсталляторским» вариантом удастся сэкономить изрядно.

Начнем с осмысленной расстановки колонок. Первым делом отодвиньте их от задней стены, особенно если порты фазоинверторов направлены как раз на неё. Это позволит сделать басы менее гулкими и более разборчивыми, улучшить глубину музыкальной сцены. На сколько двигать? Универсального ответа нет, так что первым делом прочтите мануал к колонкам, а затем слушайте и экспериментируйте. Самому слушателю, кстати, по той же причине не стоит упираться затылком в стену. Хорошо помогают мягкие подушки на спинке дивана, а в идеале — тканый гобелен или тяжелая портьера за спиной.

Близость боковых стен способствует возникновению ранних отражений и стоячих волн, так что от них акустику так же стараемся держать подальше. В борьбе с последними, кстати, очень полезно получить детальную информацию о модах – то есть частотах, на которых возникают резонансные явления, заодно выяснив и их примерное расположение в комнате. Для этого потребуется лишь рулетка и онлайновый акустический калькулятор, например, вот этот.

Акустически калькулятор

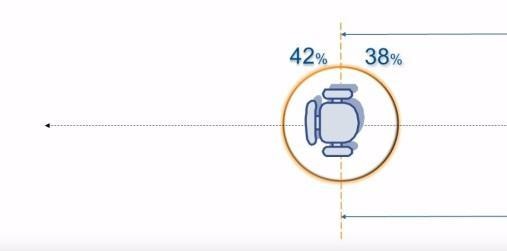

Еще один способ определения оптимального положения колонок — метод четных и нечетных сечений. Например, длина комнаты делится на четный коэффициент, а ширина — на нечетный. Поделив, допустим, ширину на два, а длину на три, получим своего рода разметку, на пересечениях линий которой и рекомендуется устанавливать АС.

Правда, если меломан живет не один, в этот момент крайне вероятно возникновение конфликтной ситуации с домочадцами, не считающими хорошей идеей установку двух полутораметровых деревянных столпов прямо посреди комнаты. Что ж, видимо придется идти на компромиссы, главное, чтобы они опять-таки были осмысленными с точки зрения акустики. И имейте в виду, что с уменьшением расстояния между колонками верхняя составляющая басового спектра, как правило, начинает звучать ярче, а самые глубокие низы — наоборот. Кроме того, всегда старайтесь минимизировать длину проводов, соединяющих колонки с оконечным усилителем. Скорее всего, для этого придется удлинить межблочники, но овчинка стоит выделки.

После того как АС обрели стабильное положение в пространстве, сориентируйте их акустические оси прямо на место прослушивания. Любые отклонения от «прямого выстрела» чреваты искажением АЧХ, особенно на высоких частотах, ведь разработчики стремятся получить наилучшее звучание именно для такого положения излучателей. Правда, некоторые производители (например, Dali для колонок с ленточными твитерами широкой направленности) рекомендуют не разворачивать их на слушателя, но данное исключение лишь подтверждает общее правило. В варианте с полочниками из этих же соображений ВЧ-излучатели колонок должны находиться на уровне уха сидящего человека.

Стены и потолок, сходящиеся под прямым углом - главная акустическая проблема большинства помещений. Большие акустические ловушки помогут даже в самых тяжелых случаях, главное суметь вписать их в интерер

Если же речь идет о конфигурации 2.1 (многоканальные системы для домашнего кино мы рассмотрим в отдельном материале), самое время заняться сабвуфером. С понижением частоты звука направленность его распространения снижается, но это совершенно не означает, что саб можно задвинуть куда угодно — лишь бы не мешал и проводов хватило.

Индивидуальный для каждой комнаты набор мод и потенциальных источников резонансов (застекленный шкаф с посудой) делает поиск оптимального расположения сабвуфера делом увлекательным, творческим и далеко не простым. Не поленитесь поэкспериментировать с его положением — и вы удивитесь, насколько по-разному могут звучать «ненаправленные» низкие частоты.

Чтобы не таскать в процессе экспериментов тяжеленный ящик, некоторые поступают наоборот: усаживают саб в кресло, а сами в поисках правильного баса (не более громкого, но более разборчивого и равномерного) ползают по комнате на четвереньках, а потом в лучшее на слух место и ставится саб. Отправная точка в поисках нам уже известна: ближе к стенам и углам — больше баса, и, чаще всего, неуправляемого гула. Кстати, в процессе перемещений не забудьте о регулировках частоты среза и поворота фазы, тоже помогает.

О пользе зеркал и вреде отражений

Во время всех манипуляций с акустическими системами важно помнить, что самые большие неприятности обычно доставляют хорошо отражающие звук поверхности большой площади, особенно, когда они расположены симметрично. Именно поэтому студии звукозаписи и концертные залы высокого класса не имеют прямых углов и параллельных стен, а потолки их сформированы панелями сложной формы, работающими, в зависимости от конкретной задачи, на поглощение или рассеивание звуковой энергии.

Применительно к нашей ситуации, «настройка комнаты» может включать три этапа. Сначала определяем уровень реверберации (самый простой способ — громко хлопнуть в ладоши и внимательно вслушаться в реакцию помещения). Слишком звонкие комнаты встречаются куда чаще, чем переглушенные. Для корректировки сгодятся любые звукопоглощающие материалы и объекты: мягкая мебель, плотные занавески, картины и книжные полки на стенах (ни в коем случае не застекленные), и даже большие плюшевые игрушки. Если же звук от хлопка исчезает чуть ли не раньше, чем вы свели ладони, значит с элементами украшательства и комфорта явный перебор, и от некоторых из них неплохо бы избавиться.

Этап второй — борьба с ранними отражениями. Тут отлично помогает ковер на полу (чем толще, тем лучше), и потолок, облицованный звукопоглощающими плитками (отлично работает и натяжная ткань). Компромиссный вариант: декоративный коврик непосредственно перед колонками. Не забудьте и про стены, вместо картин на них лучше разместить специальные звукопоглощающие панели, некоторые из которых выглядят вполне стильно и симпатично. Оптимальное место для размещения поглощающих элементов найти не сложно. Приложите к исследуемой поверхности зеркало или лист зеркальной пленки и перемещайте до тех пор, пока сидящий в месте прослушивания не увидит в нем отражение динамиков. Ну а поскольку угол падения равен углу отражения, в данной области и нужно располагать звукопоглощающий материал.

Пример эффективного размещения звукопоглощающих панелей

В финале еще пара слов об укрощении басов. Эффективный способ борьбы с их избытком, неравномерным распределением и характерным бубнением — размещение в углах (иногда и вдоль стен тоже) акустических ловушек — цилиндрических конструкций, поглощающих энергию низкочастотных колебаний. Для их установки не придётся затевать ремонт, однако нужно быть морально готовым к появлению в комнате ещё нескольких громоздких объектов.

Правильно расставляем колонки в комнате | Блог

Звучание интерьерной акустики определяется не только качеством колонок, но еще и их корректным расположением в помещении. Расстановка «на авось» может нивелировать преимущества самой дорогой аппаратуры, а правильное размещение – выжать максимум даже из бюджетной системы.

Любая комната работает как резонатор: стены, потолок, пол и предметы интерьера задают определенные частоты колебаний, звуковые волны пересекаются и отражаются от поверхностей, звучание искажается. Полностью избавиться от резонанса невозможно, остается только минимизировать его влияние при помощи правильной расстановки колонок.

Расположение колонок 2.0

В идеале звуковая волна должна дойти до слушателя, прежде чем она отразится от поверхностей или предметов. Для этого колонки устанавливают на короткой стороне помещения и поворачивают к слушателю под углом примерно 30 градусов. Но если комната значительно вытянута, громкоговорители лучше расположить вдоль длинной стены. Это позволит избежать излишнего подчеркивания басов, появления звона и грохота при воспроизведении музыки.

При установке важна не только физическая, но и акустическая симметрия. Например, если на левой стене есть окно, а на правой – полки с книгами, частотный баланс аудиоканалов будет нарушен. Ситуацию исправят плотные шторы.

Высокочастотный динамик располагают на уровне глаз сидящего человека, если это невозможно – чуть выше. На такое положение ориентируется большинство производителей. Отклонение от этой схемы чревато искажением амплитудно-частотной характеристики (АЧХ), особенно это заметно на высоких частотах.

Для акустики с задним расположением фазоинвертора оптимальное расстояние от стены составляет 20-40 см, точная цифра устанавливается опытным путем. Более близкое расположение негативно сказывается на звучании: низкочастотные волны намного сильнее отражаются от стен, басы становятся более навязчивыми и «бубнящими».

Зона прослушивания

Оптимально, если колонки и зона прослушивания находятся в углах равностороннего треугольника, образуя так называемое «золотое сечение». При этом расстояние от громкоговорителя до слушателя должно составлять от 0,8 до 1,33 расстояния между колонками. Лучшее место для прослушивания находится в зоне 38-42% от общей длины комнаты.

Сабвуферы систем 2.1 устанавливают в том же направлении, что и колонки. Хотя при правильной настройке их местоположение роли не играет, чаще всего сабвуферы находятся в передней части комнаты.

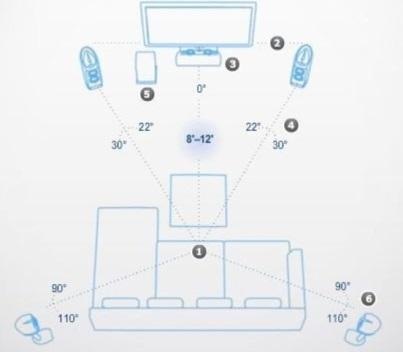

Как расставить акустическую систему 5.1

Передние колонки, сабвуфер и зону прослушивания располагают по той же схеме, что в системах 2.0 и 2.1. Для остальной аппаратуры действуют следующие правила:

●    Центральная колонка находится над или под телевизором. При этом высокочастотный динамик располагается на уровне ушей слушателя. Если не удается добиться такого положения, оборудование следует наклонить в нужном направлении.

●    Тыловые колонки устанавливают под углом в боковых частях зоны прослушивания – позади дивана или кресла, но не сразу за ним. Расстояние между тыловыми громкоговорителями должно быть немного больше, чем между передними колонками. Если места не хватает, лучше направить их друг на друга либо вперед. Так звук будет максимально объемным.

Как правило, акустические системы (АС) ставят на специальные полки, стойки или прямо на пол в случае с крупными напольными системами. Для достижения хорошего звукового эффекта тыловые и фронтальные колонки должны располагаться в одной плоскости. Оптимальная высота составляет от 0,5 до 1,5 метров. Расстояние от каждого громкоговорителя до головы слушателя должно быть примерно одинаковым.

Важно:

Не рекомендуется размещать колонки в углах комнаты, хотя это и кажется самым удобным решением. При такой расстановке проявляются значительные фазовые искажения (эхо) и сильные стоячие волны. Пространство между элементами АС должно быть пустым.

Как быть, если не получается расставить АС по схеме

Многие производители дают рекомендации по расстановке элементов акустической системы, но в стесненных условиях квартир не всегда удается следовать предложенным схемам. Особое внимание стоит уделить расположению передней и фронтальных колонок, а с тыловыми можно поэкспериментировать. На практике бывает достаточно поиграть настройками баланса, немного изменить расположение громкоговорителей, добавить текстиля в интерьер. Проверяя звучание акустической системы, лучше стоять к ней спиной.

Как установить и спрятать газовую колонку на кухне

газовая водогрейная колонка на кухне
    Содержимое:
  1. Как правильно повесить колонку на кухне
    1. Можно ли переносить колонку в другое место на кухне
    2. Можно ли объединить кухню с комнатой если есть колонка
    3. Разрешено ли закрывать трубы от газовой колонки
    4. Можно ли устанавливать вытяжку в кухне с колонкой
    5. Можно ли закрыть колонку фасадом
    6. Как скрыть газовую колонку на кухне
  2. Можно ли делать натяжной потолок на кухне с газовой колонкой
  3. Какой потолок лучше сделать на кухне с колонкой
  4. Как разместить на кухне холодильник и колонку на газе

Любое газопотребляющее оборудование считается потенциально опасным. В СНиП и СП подробно описаны правила, ограничивающие размещение котлов и водонагревателей, а также требования к правильной установке газовой колонки на кухне. В частности, в строительных нормах оговаривается:
  • минимальная площадь;
  • тип помещения;
  • размещение относительно газовой плиты и холодильника;
  • возможность скрытия труб и водонагревателя кухонным фасадом.


Правила оговаривают монтажную высоту газового оборудования относительно пола и потолка и виды отделочных материалов, которые можно использовать для облицовки потолка в кухне с колонкой.

Как правильно повесить колонку на кухне


Определяя будущее расположение газового водонагревателя ориентируются на действующие СП 62.13330 (ранее СНиП 42-01-2002), с прописанными особенностями установки. Как правило, установка колонки выполняется после изготовления проектной документации. Чтобы правильно подключить газовый водонагреватель, нужно будет выполнить работы строго по имеющейся монтажной схеме.

Основные правила расположения газовой колонки на кухне по СНиП:

  • Удаление продуктов горения — требуется наличие естественной вентиляции. Система дымоудаления не должна быть принудительной. В качестве трубы запрещается использовать гофру. Рекомендована сталь: нержавеющая или оцинкованная.
  • Запрещается вешать колонку над холодильником, газовой плитой, раковиной. Минимальное расстояние между приборами не менее 0,4 м. Исключение малогабаритная кухня с газовой колонкой, менее 6 м². В таких помещениях допускается подключение водонагревателя над мойкой.
  • Объем кухни не менее 21 м³, при условии, что мощность водонагревателя не превышает 10 кВт, и установлена 4-х конфорочная газовая плита.
  • Фартук на кухне изготавливаются из огнестойких материалов. Подойдет керамическая плитка, штукатурка.

Высота от пола до нижнего края нагревателя 80-120 см. Разрыв между потолком и верхним краем корпуса не менее 30 см.

Правильное расположение колонки необходимое условие для ее безопасной работы и предотвращения аварийных ситуаций. Самостоятельное подключение газового водонагревателя чревато штрафными санкциями и отключением потребителя от газоснабжения.

схема подсоединения колонки к раковине кухни и ванне

Можно ли переносить колонку в другое место на кухне


Любые изменения: перенесение колонки или её замена требуют повторного изготовления проекта на газоснабжение. Причем если колонка была установлена по старым правилам, действующим до 60 г., ее установка будет происходить по СНиП, действующим сегодня. Так, в старых требованиях разрешалось монтировать газовый водонагреватель в ванной. Современные нормы это запрещают. Колонку потребуется перенести на кухню.

Что касается размещения оборудования, то хозяин квартиры может столкнуться со следующими сложностями. Переносить газовый водонагреватель в пределах кухни, без необходимости в изменении проекта, допускается в пределах 1,5 м от первоначального расположения. Если необходимо установить колонку на другую стену или сдвинуть более полутора метров — это будет приравниваться к прокладке новой газовой магистрали и потребует согласований и изготовления нового проекта.

Можно ли объединить кухню с комнатой если есть газовая колонка


В СНиП оговариваются требования к помещениям, где может быть установлено газопотребляющее оборудование. Допускается подключение колонок и котлов в нежилых комнатах и технических помещениях. При перепланировке кухни необходимо учитывать несколько регламентирующих правил:
  • Обязательно наличие двери в помещение с установленным газопотребляющим оборудованием, а также перегородки между колонкой или котлом и жилыми комнатами (30.12.2009 № 384-Ф3 «Технический регламент о безопасности зданий и сооружений).
  • Объединение с гостиной возможно только при условии, что полученное помещение не будет использоваться в качестве спальни. Предусматривается раздвижная ширма.

Объединение комнаты и кухни теоретически возможно. Начиная с 2011 г. большинство строгих запретов было устранено. После упразднения СНиП и появления СП (сводов правил). В самом документе указывается, что требования носят рекомендательный характер. Для малогабаритных кухонь увеличение площади за счет квадратных метров смежного помещения может быть единственным выходом.

Разрешено ли закрывать трубы от газовой колонки


Строго говоря нет. Скрыть трубы допускается только при условии, что к ним будет свободный доступ. На практике это означает, что можно использовать декоративный короб с ревизионными люками или дверями.




Спрятать трубы от колонки в глухих нишах: полностью зашить гипсокартоном или пластиком будет грубым нарушением. При очередном посещении инспектор выпишет штраф и укажет на необходимость демонтировать декоративный короб, кончено при условии, что он не имеет окошек для осмотра трубопровода.правила подсоединения газовых шлангов

Можно ли устанавливать вытяжку в кухне с колонкой


Допускается использование естественной приточно-вытяжной вентиляции. Ставить вытяжку на кухне с газовым проточным водонагревателем можно только если она не будет создавать принудительную циркуляцию воздуха.

Причина этого запрета проста. Если произойдет утечка, искусственная вентиляция на кухне направит газ в канал и распространит по квартирам соседей, не имеющих электрической вытяжки.

Можно ли закрыть колонку фасадом


Согласно правилам, описанным в СНиП, газовый водонагреватель должен быть установлен на уровне глаз в прямой видимости человека. Фактически потребитель должен видеть имеется ли горение (работает ли колонка). Одновременно важно обеспечить беспрепятственный приток воздуха, необходимого для сжигания газа.

Чтобы замаскировать колонку нужно учесть несколько действующих ограничений:

  • Закрывать проточный газовый водонагреватель фасадом кухни нельзя. Колонку допускается встроить в незакрывающийся короб. Некоторые потребители просто снимают дверцу шкафа перед приходом инспектора и открывают ее каждый раз при пользовании нагревателем.
  • Короб не должен иметь нижней и верхней части, чтобы обеспечить полноценный приток воздуха и не вызвать пожар по причине нагрева воспламеняющегося материала шкафчика от греющейся поверхности дымохода.размеры размещения колонки в шкафу
  • Разводка газовой трубы на плиту и колонку не должна быть скрыта глухим коробом. Необходим доступ посредством ревизионного люка или открывающейся дверцы.

Газовая колонка на кухне не закрывается мебельным фасадом. Нарушение предусматривает штрафные санкции.нормы вывода дымохода от колонки
методика проверки тяги в газоходе

Как скрыть газовую колонку на кухне


Полностью закрыть водонагреватель не получится. Поэтому рекомендовано приобретать кухонный гарнитур вместе с газовой колонкой, так, чтобы декор водонагревателя совпадал с текстурой и внешним видом мебели.

Выше описывалось, что оборудование, встроенное в интерьер кухни не должно иметь фасада. В коробе не устанавливается нижняя и верхняя часть. Между стенками колонки и горючей поверхностью оставляют минимальный разрыв в 15 см.

Можно ли делать натяжной потолок на кухне с газовой колонкой


Чтобы ответить на этот вопрос следует узнать какие требования оговаривают нормативные документы. Для облицовки поверхности над газовым водонагревателем используются исключительно негорючие материалы с индексом не менее М1 — не могут самостоятельно загореться и поддерживать горение. Именно такая категория присвоена пленочным натяжным потолкам.

При монтаже учитывают несколько нюансов:

  • расстояние от газовой колонки до натяжного потолка минимум 30 см;
  • выдерживаемая без деформации материала потолка температура нагрева 70°С;
  • если дымоход выходит в потолок, возле трубы оставляют зазор не менее 30 см по окружности.

Натяжные потолки на кухне с газовой колонкой хороший вариант, соответствующий требованиям пожарной безопасности. Существующие правила ограничивают применение исключительно горючих материалов.

Комбинация газовая колонка и натяжной потолок полностью соответствует СНиП и СП. Отдельно можно выделить, что материал не способствует развитию плесени и скапливанию конденсата, что считается дополнительным плюсом, увеличивающим комфорт эксплуатации водонагревателя.

Какой потолок лучше сделать на кухне с колонкой


В СНиП и СП не описаны все материалы, которые можно использовать для облицовки. Основное требование и критерий выбора — пожаробезопасность. Рекомендованные виды отделки:
  • Потолок из гипсокартона — поверхность шпаклюют, после чего окрашивают. Если дымоход подходит к потолку. Обои клеить запрещено.
  • Подвесной потолок системы «Армстронг» — на данный момент материалу присвоен класс НГ (негорючий). Панели не возгораются самостоятельно и не могут поддерживать горение. Хороший вариант для обустройства кухни.
  • Панели ПВХ на потолке — в случае кухни с встроенной газовой колонкой этот вариант облицовки недопустим. Панели быстро воспламеняются и при горении выделяют токсичный газ. Пластиковый потолок прямо противоречит действующим строительным нормам и правилам пожарной безопасности.

Для выравнивания поверхности допускается применение любых гипсовых и штукатурных смесей, с последующим окрашиванием водоэмульсионной краской. На кухне с газовой колонкой должен быть потолок изготовленный без применения горючих материалов. Оклеивать поверхность обоями и красить ее эмалью категорически запрещено.

Как разместить на кухне холодильник и колонку на газе


При правильной установке между колонкой и холодильником выдерживают технологический разрыв в 40-80 см. В старых «хрущевках» выдержать такое расстояние не представляется возможным. Нередко водонагреватель ставят непосредственно над холодильником, что не совсем верно с точки зрения действующих сводов правил (СП).

Современные газовые колонки с закрытыми камерами сгорания, в описанной выше связке, работают без проблем. Установка водонагревателя больше влияет на функциональность холодильника (в инструкции производителя указывается на то, что ставить технику возле любого греющегося оборудования запрещено). Инспекторы закрывают глаза на это незначительное нарушение, разрешая эксплуатацию газового водогрейного оборудования.

Прежде чем планировать замену колонки и ее перемещение, следует получить консультацию в Газовой службе. Неправильное подключение, нарушения при монтаже водонагревателя или облицовки стен и потолков приводят к отключению оборудования и штрафным санкциям.

Можно ли ставить колонки на бок?

если колонки не имеют на боку каких либо отверстий (Дефлекторы) то боковое расположение никак не скажеться на её работе. Но даже при наличии этой самой дырки на боку, достаточно будеть положить её боком на что-то наподобие ножек, что-бы был просвет в 1-2 см

Хоть "вверх ногами".

не сломаются. если со шкафа не упадут.

МОЖНО! У меня уже год лежат под кроватью. Играют великолепно!

требования, правила и стоимость работ

Проще всего и дешевле обеспечить себе в доме или квартире на постоянной основе горячую воду, если установить газовый проточный водонагреватель. Установка газовой колонки достаточно проста, хоть и затрагивает два вопроса, которые можно решить только с привлечением специалистов.

Если же нужно заменить старую колонку на новую модель с большей функциональностью и производительностью, то установку легко выполнить самостоятельно и в краткий срок.подключение колонки на газе

Требования и правила

Как в случае с любым газовым оборудованием, установка газовой колонки и ее эксплуатация должны осуществляться с учетом требований указанных в СНиП 42-01-2002 «Газораспределительные системы» и дополнительно СП 42-101-2003.

Если быть кратким, то заменить газовый проточный водонагреватель, для которого уже имеется соответствующий проект, не составит труда, не нужны никакие разрешения или особые требования, если только не планируется перенос оборудования на новую позицию.

Если же ранее в доме не предусматривалась установка газовой колонки, то потребуется получить разрешение местного газового хозяйства и обеспечить монтаж дымохода по всем правилам, указанным в стандартах.

Монтаж газовых труб выполняется исключительно силами специалистов газового хозяйства, по крайней мере, врезка тройника, прокладка труб и установка запорной арматуры возле места установки газовой колонки.

Выбор места для установки

отступы при установкеРекомендуемые отступы при установке колонки

По умолчанию газовая колонка устанавливается на кухне. Во всех проектах домов, где изначально предполагается установка колонки именно на кухне, был предусмотрен требуемый по правилам дымоход диаметром не менее 120 мм или его аналог, а также система вентиляции для постоянного доступа воздуха. При замене старой колонки на новую лучше оставить все на одном и том же месте.

Однако новые модели газовых проточных водонагревателей не только могут ужиться с высокой влажностью в ванной комнате и обходиться без классического дымохода.

Для их установки потребуется только проложить коаксиальную трубу на улицу, по которой будет поступать свежий воздух в закрытую камеру сгорания и сбрасываться продукты горения.

Подготовка

Перед заменой или установкой новой газовой колонки подготавливается место.

Если предполагается замена, то демонтируется старая колонка. Обязательно следует проверить качество запирания вентиля на газовой трубе, чтобы избежать утечки газа. Все вентили на водопроводных трубах перекрываются.

Отсоединяются трубы от колонки и газовый гибкий шланг, демонтируется дымоход. Аккуратно снимается колонка. Часто для этого следует снять лицевую панель и после открутить крепеж.

Стена под колонкой, скорее всего, требует косметического ремонта. Старые крепления убираются, а отверстия, оставшиеся после них, заделываются раствором.

Для чистовой установки выравнивается стена по уровню. К отверстию дымохода присоединяется специальный переходник для подсоединения гибкой гофрированной трубы 110-120 мм.

Установка

Потребуется:

  • Ударная дрель или перфоратор и набор буров 8-10 мм;
  • Набор креплений (саморезы с крючком, анкеры). Размер и тип креплений определяется в соответствии с требованием производителя колонки;
  • Пузырьковый или лазерный уровень.

Чтобы получить доступ к креплениям колонки, снимите лицевую панель. Согласно разметке креплений газовой колонки разметьте на стене места для установки крючков или анкеров. Обязательно выверяется позиция меток по уровню. С помощью дрели или перфоратора засверливаются два (четыре) отверстия, в которые вставляются дюбеля или анкеры.

газовая колонка в ванной комнатеУ большинства современных газовых проточных водонагревателей имеется крепежная пластина. Именно она крепится на стену, а после уже колонка с помощью защелок крепится на ней. Задача в этом случае упрощается, достаточно приложить пластину к стене, выровнять по уровню и наметить места креплений по ней.

Засверлите на нужной высоте одно отверстие и закрепите пластину, далее, выставив ее по уровню, прямо через отверстия для остального крепежа засверлите оставшиеся отверстия и завершите монтаж.

Остается закрепить колонку на своем месте. Лицевую панель пока рано крепить обратно, так что ее аккуратно отставьте в сторону так, чтобы не поцарапать и не повредить.

Дымоходом для колонки с атмосферной горелкой может послужить гофрированная стальная труба 110-120 мм, уложенная от вывода колонки к входу общего дымохода. Труба должна плотно прилегать к раструбам, если это не так, то дополнительно обожмите ее металлическим хомутом.

Для колонок с закрытой камерой сгорания сориентируйте в нужную сторону вывод внутри колонки и проложите коаксиальный дымоход к ближайшей стене, контактирующей с улицей. Максимальная допустимая длина указывается в инструкции.

Стена проходится перфоратором, после чего вставляют дымоход. Зазор между трубой и стеной запенивается или закладывается негорючим утеплителем, например базальтовой ватой.

Подключение газа

Если газовая колонка устанавливается впервые или в новом месте, то к ней подводится газовая труба. Данные работы выполняют только специалисты газовой службы, имеющие на это разрешения.

Оставляется заявка на выполнение врезки, и приглашаются мастера. Они врежут тройник в газовой трубе, идущей от ввода к плите. К тройнику монтируется труба и ведется к месту установки.

подключение газового шланга и водыЕсть два варианта. Точно зная модель газовой колонки и ее позицию, труба подводится именно к месту соединения, чтобы избежать использования гибкого шланга. Учтите, что перед соединением к колонке стоит запорный газовый вентиль. Вначале монтируется на стену колонка, а уже после подводится газовая труба.

Однако проще подвести край трубы на расстояние максимум полметра к месту установки и закончить маршрут установкой газового вентиля. Использование гибкого шланга впоследствии дает большую свободу при монтаже колонки, что особенно важно при самостоятельной установке.

Такой вариант избавит от необходимости ориентироваться на расписание мастеров газовой службы, и большую часть работ выполнить в удобное для себя время.

Подключение воды

Теперь подводится труба с холодной водой к колонке, и выполняется разводка горячей воды по дому. Подключение к водонагревателю лучше выполнить американкой, соединением с подвижной накидной гайкой.

По холодной и горячей воде  на линиях обязательно установите запорную арматуру – шаровые вентили.

Если на основном вводе в квартиру или в дом не стоит очистной фильтр, то перед колонкой устанавливается фильтр грубой очистки на 80-100 мкм. Желательно установить также фильтр тонкой очистки на 10-20 мкм.

Чем чище вода, тем дольше проработает теплообменник без засоров и накипи.

Трубы подводятся одним из перечисленных вариантов:

  • Подвод труб на расстояние менее 30 см к колонке и соединение с помощью гибкого шланга или медной/латунной трубки;
  • Прямое подключение труб металлопластика, полипропиленовых или стальных в зависимости от материала, которым выполнена основная разводка.

Для врезки в трубу холодной воды потребуется тройник. Самый простой вариант – это врезка в металлопласте с помощью зажимных фитингов. Потребуется только разводной ключ, труборез и вальцовочный инструмент. Из фитингов потребуется тройник, американка и запорный вентиль.

схема подключения воды газовой колонкиСхема подключения воды

Предварительно разрезав трубу в нужном месте так, чтобы подвод к колонке был как можно ровнее и без дополнительных колен, в разрез вставляются фитинги американка, и к ним прикручивается тройник. Далее отрезком трубы подключается колонка.

Для стальных труб потребуется сварочный аппарат и навыки варочных работ. Вместо этого используется специальный хомут-тройник. Его закрепляют на трубе и после через отвод просверливают отверстие в трубе холодной воды. Далее подсоединяется отрезок трубы до колонки.

Для полипропиленовых труб не обойтись без паяльника. Его легко взять на прокат, зато объем работ получится меньше, чем со стальными трубами.

Далее выполняется разводка труб ГВС, если их еще нет. От колонки отводится труба с запорным вентилем, а далее уже к каждому смесителю в доме.

Если выполняется только замена колонки, то все равно желательно заново проложить трубы, чтобы избежать накопления переходников и колен перед газовой колонкой. Так получится уберечь оборудование от лишних турбулентных потоков в трубах, которые могут повлиять на работу гидротермического блока управления.

Пуск и наладка

Перед запуском колонки проверяется герметичность всех соединений, убедитесь, что вода нигде не протекает, и газ не травит. Проверить соединения на газовой трубе можно с помощью мыльной воды. Когда уже все подключение выполнено, стыки и фитинги смачиваются мыльным раствором, и после открывается вентиль для подачи газа. Если нет никаких пузырей, то линия герметична.

настройка колонки перед запускомНеобходимые работы по запуску колонки выполняются согласно инструкции производителя и строго в указанной последовательности для первого запуска. Настройку горелки лучше доверить специалисту.

Основная задача – с помощью подкрутки регулировочного болта определить оптимальный напор газа, а с помощью настройки шибера – подачу воздуха. Без манометра выполнить наладку практически невозможно. Важно точно знать давление в газоводе в простое и при включенной колонке на максимум. В динамике давление не должно превышать допустимый порог, установленный производителем для данного водонагревателя.

В идеале должно установиться оптимальное давление в рабочем режиме, а пламя горелки всегда должно оставаться с равномерным голубым свечением без желтых оттенков.

Настройка гидротермического блока управления сводится к установке оптимальных значений максимальной и минимальной температуры воды при реальных значениях напора, который сильно отличается для разных домов и квартир.

Стоимость в квартире и частном доме

Еще при выборе колонки и магазина, в котором она будет приобретаться, обратите внимание на наличие услуги монтажа. Даже если она платная, то ее стоимость может быть ниже рыночной. Во многих крупных супермаркетах и специализированных магазинах монтаж учтен в цене оборудования и обойдется еще дешевле. Часто он позиционируется как бесплатный.

установка газовой колонки в квартиреЕще один вариант – это обратиться в сервисный центр, где будет заключен договор на обслуживание газового оборудования, и заказать монтаж. В этом случае меньше всего придется переживать за качество работ, ведь сервису не с руки портить отношение с заказчиком, с которым еще предстоит сотрудничать на протяжении всего срока эксплуатации колонки.

В таблице представлены ориентировочные стартовые расценки сервисных центров на выполнения ряда работ по установке и подключению газового проточного водонагревателя.

Вид работСтоимость, руб
Подключение колонки отечественного производства1500-2500
Подключение импортной колонки1700-3000
Установка на подготовленное основание1100-2300
Замена с демонтажем старого оборудования1900-4500
Установка газовой колонки импортного производителя (полный комплекс работ)1800-4500

типы акустического оформления колонок / Stereo.ru

Чтобы как следует разобраться в процессах, происходящих в ящике, на стенке которого смонтирован один или несколько динамиков, нужно вдумчиво прочитать пару-тройку книжек, в каждой из которых формул больше, чем во всем школьном курсе физики. Я забираться в такие дебри не буду, так что не стоит данный материал как исчерпывающий анализ или руководство по постройке аудиофильских колонок. Однако очень надеюсь, что он поможет начинающим меломанам (да и некоторым хроническим тоже) как следует сориентироваться в разнообразии акустических решений, каждое из которых его разработчики, разумеется, называют единственно правильным.

Некоторое время после изобретения в 1924 году электродинамического излучателя с коническим диффузором (окей, просто динамика), его деревянное обрамление исполняло в первую очередь декоративные и защитные функции. Оно и понятно — после долгих лет прослушивания пластинок через слюдяные мембраны и раструбы граммофонов, саунд нового устройства и безо всякой акустической доработки казался просто апофеозом благозвучия.

Мембраны граммофонов изготавливались чаще всего из алюминия или слюды

Однако технологии записи быстро совершенствовались и стало понятно, что более-менее правдоподобно воспроизвести слышимый диапазон динамиком, просто закрепленном на некой подставке, крайне проблематично. Дело в том, что предоставленная сама себе динамическая головка находится в состоянии акустического короткого замыкания. То есть волны от фронтальной и тыловой поверхностей диффузора, излучаемые, понятное дело, в противофазе, беспрепятственно накладываются друг на друга, что самым печальным образом отражается на эффективности работы, и в первую очередь на передаче басов.

Кстати, в процессе данного рассказа я буду чаще всего рассуждать именно о низких частотах, так как их воспроизведение — ключевой момент в работе любого корпуса АС. ВЧ-драйверы в силу малой длины излучаемых волн во взаимодействии с внутренним объемом колонки вообще не нуждаются, и чаще всего полностью от него изолированы.

Душа нараспашку

Самый простой способ отделить фронтальное излучения динамика от тылового — смонтировать его на щите как можно большего размера. Из этой простой идеи и родились, собственно, первые акустические системы, представлявшие собой ящик с открытой задней стенкой, поскольку для компактности края щита просто взяли, да и загнули под прямым углом. Однако в плане воспроизведения басов успехи подобных конструкций впечатляли не слишком. Помимо несовершенства корпуса проблема была еще и в очень небольшом по современным понятиям ходе подвески диффузоров. Чтобы хоть как-то выйти из положения, использовались динамики как можно большего размера, способные развивать приемлемое звуковое давление при небольшой амплитуде колебаний.

PureAudioProject Trio 15TB с 15-дюймовыми НЧ-драйверами на трехслойных бамбуковых панелях

Несмотря на кажущуюся примитивность подобных конструкций, у них имелись и кое-какие достоинства, причем настолько специфические и интересные, что адепты открытых АС не перевелись до сих пор.

Начать с того, что отсутствие каких-либо препятствий на пути звуковых волн – лучший путь к повышению чувствительности. Момент этот особенно ценен для аудиофильских ламповых усилителей, в особенности однотактных или лишенных обратной связи. Бумажные диффузоры большого диаметра даже на мощности порядка четырех-пяти ватт способны создать довольно-таки внушительный, и при этом на удивление открытый и свободный саунд.

При высоте 1,2 м в мире открытой акустики Jamo R907 считаются практически компактами

Что же касается тылового излучения, то чтобы не вносить искажений в прямой звук, оно должно приходить к слушателю с заметной задержкой (свыше 12-15 мс) — в таком случае его влияние ощущается как легкая реверберация, лишь добавляющая в саунд воздуха и расширяющая музыкальное пространство. Тонкость в том, что для создания этой самой «заметной задержки» колонки, разумеется, должны быть расположены на изрядном расстоянии от стен. К тому же большая площадь передней панели и внушительные размеры НЧ-драйверов соответствующим образом сказываются на общих габаритах АС. Одним словом, обладателей небольших и даже средних жилых комнат просьба не беспокоиться.

Кстати, частный случай открытых систем — акустика, построенная на электростатических излучателях. Только за счет почти невесомой диафрагмы большой площади, ко всем вышеописанным преимуществам, у электростатов добавляется способность филигранно передавать даже самые резкие динамические контрасты, а благодаря отсутствию разделения сигнала в зонах СЧ и ВЧ, еще и завидная тембральная точность.

Открытое оформление

Плюсы: Высококлассные открытые колонки — отличный способ получить реальный кайф от прослушивания пуристских ламповых однотактников.

Минусы: Про жирные компрессионные басы лучше забыть сразу. Весь звуковой тракт должен быть подчинен идее открытой акустики, а сами колонки придется выбирать из крайне ограниченного числа предложений.

Запертый в ящике

С ростом мощности и улучшением параметров усилителей сверхвысокая чувствительность акустики перестала быть главным камнем преткновения, а вот проблемы неравномерности АЧХ, и в особенности правильного воспроизведения басов, стали еще более актуальными.

Гигантский шаг к прогрессу в данном направлении сделал в 1954 году американский инженер Эдгар Вильчур. Он запатентовал акустическую систему закрытого типа, и это был отнюдь не трюк в стиле нынешних патентных троллей.

Патентная заявка Эдгара Вильчура на АС в закрытом оформлении

К тому моменту уже был изобретен фазоинвертор и, понятное дело, к ящику с дном динамик тоже примеряли неоднократно, только вот ничего хорошего из этого не получалось. Из-за упругости замкнутого объема воздуха приходилось или терять существенную часть энергии диффузора, или делать корпус непомерно большим, чтобы снизить градиент давления. Вильчур же решил обратить зло во благо. Он сильно понизил упругость подвеса, переложив таким образом контроль за движением диффузора на объем воздуха — пружину куда более линейную и стабильную, чем гофр или резиновое кольцо.

В закрытом ящике движения диффузора контролируются воздухом — в отличие от бумаги или резины он не стареет и не изнашивается

Так удалось не только полностью избавиться от акустического короткого замыкания и поднять отдачу на низких частотах, но и ощутимо сгладить АЧХ на всем ее протяжении. Однако обнаружился и минорный момент. Выяснилось, что демпфирование замкнутым объемом воздуха приводит к повышению резонансной частоты подвижной системы и резкому ухудшению воспроизведения частот ниже данного порога. Для борьбы с такой неприятностью пришлось увеличивать массу диффузора, что логичным образом привело к снижению чувствительности. Плюс поглощение внутри «черного ящика» чуть ли не половины акустической энергии, не могло не внести вклада в снижение звукового давления. Одним словом, новому типу колонок потребовались усилители довольно серьезной мощности. К счастью, на тот момент они уже существовали.

Сабвуфер SVS SB13-Ultra с закрытым акустическим оформлением

Сегодня закрытое оформление применяется по большей части в сабвуферах, особенно в тех, что претендуют на серьезное музыкальное исполнительство. Дело в том, что для домашних кинотеатров энергичная отработка самых низких басов часто оказывается важнее динамической и фазовой точности на всем протяжении НЧ-диапазона. А вот объединив относительно компактный закрытый саб с приличными сателлитами, можно добиться куда более правильного звука — пускай и не наполненного сверхглубокими басами, зато крайне быстрого, собранного и четкого. Всё вышесказанное можно отнести и на счет полнодиапазонных колонок, «закрытые» модели которых изредка появляются на рынке.

Закрытый ящик

Плюсы: Образцовая скорость атаки и разрешение в низкочастотном диапазоне. Относительная компактность конструкции.

Минусы: Требуется достаточно мощный усилитель. Сверхглубоких басов на грани инфразвука добиться весьма затруднительно.

Дело — труба

Еще одним способом обуздания противофазного тылового излучения стал фазоинвертор, по-русски буквально «разворачиватель фазы». Чаще всего он представляет собой полую трубку, смонтированную на передней или задней поверхности корпуса. Принцип работы понятен из названия и незамысловат: раз избавляться от излучения обратной стороны диффузора трудно и нерационально, значит нужно синхронизировать его по фазе с фронтальными волнами и использовать на благо слушателей.

Амплитуда и фаза движения воздуха в фазоинверторе меняются в зависимости от частоты колебаний диффузора

По сути труба с воздухом является самостоятельной колебательной системой, получающей импульс от движения воздуха внутри корпуса. Обладая совершенно определенной частотой резонанса, фазоинвертор работает тем эффективнее, чем ближе колебания диффузора к частоте его настройки. Звуковые волны более высоких частот сдвинуть с места воздух в трубе просто не успевают, а более низкие хотя и успевают, но чем они ниже, тем сильнее смещается фаза излучения фазоинвертора, и, соответственно, его эффективность. Когда поворот фазы достигает 180 градусов, тоннель начинает откровенно и весьма эффективно глушить звук басового драйвера. Именно этим объясняется очень крутое падение звукового давления АС ниже частоты настройки фазоинвертора — 24 дБ/окт.

В борьбе с турбулентными призвуками конструкторы фазоинверторов постоянно экспериментируют

У закрытого ящика, между прочим, на частотах ниже резонансной спад АЧХ куда более плавный — 12 дБ/окт. Однако в отличие от глухой коробки, коробка с трубой в боковой стенке не заставляет конструкторов идти на любые хитрости ради максимального снижения резонансной частоты самого динамика, что довольно хлопотно и дорого. Тоннель фазоинвертора настроить куда проще — достаточно подобрать ее внутренний объем. Это, правда, в теории. На практике, как всегда, начинаются непредвиденные сложности, например, на больших уровнях громкости воздух на выходе из отверстия может шуметь почти как ветер в печном дымоходе. К тому же инертность системы частенько становится причиной падения скорости атаки и ухудшения артикуляции на басах. Одним словом, простор для экспериментов и оптимизации перед конструкторами фазоинверторных систем открывается просто невероятный.

Фазоинвертор

Плюсы: Энергичная отдача на НЧ, возможность воспроизведения самых глубоких басов, относительная простота и дешевизна изготовления (при изрядной сложности расчета).

Минусы: В большинстве реализаций проигрывает закрытому ящику в скорости атаки и четкости артикуляции.

Обойдемся без катушки

Попытки избавиться от генетических проблем фазоинвертора, а заодно и сэкономить на объеме корпуса без ущерба для глубины баса, натолкнули разработчиков на идею заменить полую трубу на мембрану, приводимую в движение колебаниями все того же рабочего объема воздуха. Проще говоря, в закрытом ящике установили еще один низкочастотный драйвер, только без магнита и звуковой катушки.

Пассивный излучатель может увеличить эффективную поверхность диффузора вдвое, или даже в трое, если в одной колонке они установлены парой

Конструкция получила название «пассивный излучатель» (Passive radiator), которое сплошь и рядом не слишком грамотно переводят с английского как «пассивный радиатор». В отличие от трубы сабвуфера, пассивный диффузор занимает куда меньше пространства в корпусе, не так критичен к расположению, и к тому же он, как и воздух внутри закрытого ящика, демпфирует ведущий драйвер, сглаживая его АЧХ.

Пассивный излучатель сабвуфера REL S/5. Основной драйвер направлен в пол

Еще один плюс — с увеличением площади излучающей поверхности для достижения нужного звукового давления требуется меньшая амплитуда колебаний, а значит, снижаются последствия нелинейной работы подвеса. Колеблются оба диффузора синфазно, а резонансная частота свободной мембраны настраивается точной регулировкой массы — к ней попросту подклеивают грузик.

Пассивный излучатель

Плюсы: Компактность корпуса при впечатляющей глубине басов. Отсутствие фазоинверторных призвуков.

Минусы: Увеличение массы излучающих элементов приводит к росту переходных искажений и замедлению импульсного отклика.

Выход из лабиринта

Акустика, вооруженная фазоинверторами и пассивными излучателями, воспроизводит глубокие басы благодаря резонаторам, работающим при посредничестве воздуха внутри АС. Однако кто сказал, что объем колонки не может играть роль низкочастотного излучателя сам по себе? Конечно может, и соответствующая конструкция называется акустический лабиринт. По сути, она представляет собой волновод, протяженностью в половину или четверть длины волны, на которой планируется добиться резонанса системы. Иными словами конструкция настраивается по нижней границе частотного диапазона АС. Конечно использовать волновод полной длины волны было бы еще эффективнее, но тогда для частоты, скажем, 30 Гц, его пришлось бы делать 11-метровым.

Акустический лабиринт — любимая конструкция акустиков-самодельщиков. Но при желании корпуса самой хитрой формы можно заказать и в готовом виде

Чтобы в колонке разумных размеров уместить даже вдвое более компактную конструкцию, в корпусе устанавливают перегородки, формирующие максимально компактный изогнутый волновод, поперечным сечением примерно равным площади диффузора.

От фазоинвертора лабиринт отличается в первую очередь менее «резонансным» (то есть не акцентированным на определенной частоте) звучанием. Относительно низкая скорость и ламинарность движения воздуха в широком волноводе препятствует возникновению турбулентности, порождающей, как мы помним, нежелательные призвуки. Кроме того, в данном случае драйвер свободен от компрессии, повышающей резонансную частоту, ведь его тыловое излучение не встречает практически никаких препятствий.

Схема для расчета корпуса на dbdynamixaudio.com

Бытует мнение, что акустические лабиринты создают меньше проблем со стоячими волнами в комнате. Однако при малейших просчетах в разработке или изготовлении, стоячие волны могут возникнуть в самом волноводе, который, в отличие от фазоинвертора, имеет куда более сложную структуру резонансов.

Вообще надо сказать, что грамотный расчет и точная настройка акустического лабиринта — процессы весьма непростые и трудоемкие. Именно по этой причине данный тип корпуса встречается нечасто, и только в АС очень серьезного ценового уровня.

Акустический лабиринт

Плюсы: Не только хорошая отдача, но и высокая тональная точность басов.

Минусы: Нешуточные размеры, очень высокая сложность (читай - стоимость) создания правильно работающей конструкции.

Эй, на пароме!

Рупор — самый древний и, пожалуй, самый провокационный тип акустического оформления. Выглядит круто, если не сказать эпатажно, звучит ярко, а временами… В старых фильмах герои иногда кричат друг другу что-то в рупор, и характерная окраска такого звука давно стала мемом и в музыкальном, и в киношном мире.

Avantgarde Acoustics Trio с низкочастотным рупорным массивом Basshorn XD высотой 2,25 м

Конечно от жестяной воронки с ручкой теперешняя акустика ушла очень далеко, но принцип работы все тот же — рупор повышает сопротивление воздушной среды для лучшего согласования с относительно высоким механическим сопротивлением подвижной системы динамика. Таким образом, повышается его КПД, а заодно и формируется четкая направленность излучения. В отличие от всех описанных ранее конструкций, рупор чаще всего используется в высокочастотных звеньях АС. Причина проста — его сечение увеличивается по экспоненте, и чем ниже воспроизводимая частота, тем большим должен быть размер выходного отверстия — уже на 60 Гц потребуется раструб диаметром 1,8 м. Понятно, что такие монструозные конструкции больше подходят для стадионных концертов, где их действительно периодически можно встретить.

Главный козырь адептов рупорного воспроизведения заключается в том, что акустическое усиление позволяет при заданной звуковой отдаче уменьшить ход мембраны, а значит, поднять чувствительность и улучшить музыкальное разрешение. Да-да, снова кивок обладателям ламповых однотактников. К тому же при грамотном расчете раструбы могут играть роль акустических фильтров, круто отсекая звук за пределами своей полосы и позволяя ограничиться самыми простыми, а потому вносящими минимальные искажения электрическими кросоверами, а иногда и вообще обойтись без них.

Системы Realhorns — особая акустика для особых случаев

Скептики же не устают напоминать о характерной рупорной окраске, особенно заметной на вокале, и придающей ему характерную гнусавость. Побороть данную неприятность действительно нелегко, хотя судя по тому, как играют лучшие образцы High-End-рупоров, вполне реально.

Рупор

Плюсы: Высокий акустический КПД, а значит, отличная чувствительность и неплохое музыкальное разрешение системы.

Минусы: Характерная трудноустранимая окраска звука, недетские размеры средне- и тем более низкочастотных конструкций.

Круги на воде

Именно такой аналогией проще всего описать характер излучения контрапертурных акустических систем, впервые разработанных в Советском Союзе в 80-х годах прошлого века. Принцип работы нетривиален: пара одинаковых динамиков смонтирована так, что их диффузоры расположены друг напротив друга в горизонтальной плоскости и двигаются симметрично, то сжимая, то разжимая воздушную прослойку. В результате создаются кольцевые воздушные волны, равномерно расходящиеся во все стороны. Причем характеристики этих волн в процессе их распространения искажаются минимально, а их энергия затухает медленно — пропорционально расстоянию, а не его квадрату, как в случае обычных АС.

Duevel Sirius сочетает элементы рупорной и контрапертурной конструкций

Помимо дальнобойности и круговой направленности, контрапертурные системы интересны на удивление широкой вертикальной дисперсией (порядка 30 градусов против стандартных 4-8 гр.), а также отсутствием доплеровского эффекта. Для динамиков он проявляется в биениях сигнала, вызванных постоянным изменением расстояния от источника звука до слушателя из-за колебаний диффузора. Правда, реальная слышимость данных искажений до сих пор вызывает много споров.

Взаимное проникновение концентрических звуковых полей правой и левой колонок создают весьма обширную и равномерную зону объемного восприятия, то есть по сути вопрос точного позиционирования АС относительно слушателя становится не актуален.

Итальяно-российская контрапертурная акустика Bolzano Villetri

Обратная сторона медали — большая опасность ранних отражений этих волн от стен и мебели, о вредоносности которых я подробно рассказывал в статье «Азы акустики для чайников: как правильно расставить колонки в комнате».

Характерная особенность контрапертуры в том, что звук, приходящий к слушателю фактически со всех сторон, хотя и создает впечатляющий эффект присутствия, не может в полной мере передать информацию о звуковой сцене. Отсюда рассказы слушателей об ощущении летающего по комнате рояля и прочих чудесах виртуальных пространств.

Контрапертура

Плюсы: Широкая зона эффектного объемного восприятия, натуралистичность тембров благодаря нетривиальному использованию волновых акустических эффектов.

Минусы: Акустическое пространство заметно отличается от звуковой сцены, задуманной при записи фонограммы.

И другие...

Если вы думаете, что на этом список вариантов оформления колонок исчерпывается, значит вы сильно недооцениваете конструкторский энтузиазм электроакустиков. Я описал только наиболее ходовые решения, оставив за кадром близкую родственницу лабиринта — трансмиссионную линию, полосовой резонатор, корпус с панелью акустического сопротивления, нагрузочные трубы...

Nautilus от Bowers & Wilkins — одна из самых необычных, дорогих и авторитетных в плане звучания акустических систем. Тип оформления — нагрузочные трубы

Подобная экзотика встречается довольно редко, но иногда она материализуется в конструкции с действительно уникальным звучанием. А иногда и нет. Главное не забывать, что шедевры, как и посредственности, встречаются во всех оформлениях, что бы ни говорили идеологи того или иного бренда.

почему нельзя переносить и устанавливать

Газовая колонка в ванной

В силу некоторой избалованности современного человечества, привыкшего к благам цивилизации, жилье без горячего водоснабжения не просто не считается комфортным — оно вообще с трудом воспринимается как место для проживания человека. Способ «добычи» горячей воды практически единственный, ничуть не изменившийся с первобытных времен: принудительный подогрев воды холодной… существует, правда, практика использования природных геотермальных источников — но их на всех желающих совершенно не хватает, да и финансовых вложений при этом требуется много до неприличия.

Использование геотермального тепла

Такой локальный подогрев воды до необходимой температуры производится посредством специальных приборов — водонагревателей, по принципу действия подразделяющихся на накопительные (бойлеры) и проточные (колонки), а по используемому для нагрева энергоносителю — на электрические и газовые. По степени своей распространенности они примерно одинаковы, однако в случае газифицированности жилища газовые колонки ощутимо удобнее и экономичнее.

Типичная бюджетная модель газовой колонки

Содержание статьи

Требования к помещению

Самое главное отличие газового бытового оборудования от электроприборов – более высокая степень потенциальной опасности. Именно поэтому газовую колонку невозможно взять и установить там, где это удобно для эксплуатации или красиво вписывается в интерьер – ее можно монтировать исключительно в местах, отвечающих большому количеству требований.

Нормативы старые и новые

Примерно до середины 80-х годов прошлого века таких требований было всего два – наличие дымохода в непосредственной близости от колонки и возможность подключения к газовому «стояку». Но газ есть газ, тем более бытовой, идеально чистым он не бывает и при работе колонки образовывалось большое количество сажи. Модели нагревателей были максимально упрощенными, никаких, даже самых примитивных систем «автоочистки» от нагара и копоти в них не предусматривалось. Итог – очень большое количество случаев отравления угарным газом и взрывов из-за отсутствия «газ-контроля».

Типичная советская газовая колонка

К концу XX века строительные нормативы, касающиеся установки бытового газового оборудования, были пересмотрены радикально – и теперь возможность установки газовой колонки в помещении определяется прежде всего размерами этого помещения. Точнее – его объемом, «кубатурой». Естественно, при этом требования к наличию дымохода и вентиляции не отменяются.

Какой должна быть помещение с газовым прибором

Подробно современные нормы, ключевые при монтаже газовых колонок, определены СНиПами №42-01-2002, №31-01-2003 и №41-01-2003. В общих чертах, применительно к индивидуальному жилищному строительству, основные правила следующие:

  • объем помещения должен превышать 15 кубометров;
  • в помещении должно быть окно или форточка площадью не менее 0,45 кв. м (0,03 кв. м на каждый кубический метр объема помещения) для обеспечения вентилирования (проветривания) помещения;
  • высота потолков не должна быть меньше 2,2 м;
  • ширина дверного полотна должна превышать 70 см;
  • участок стены, на котором подвешивается газовая колонка, должен быть из негорючего материала;
  • высота подвешивания колонки должна быть не менее 1 м;
  • со всех сторон к прибору должен быть обеспечен СВОБОДНЫЙ оперативный доступ, вариант «это уберем, это снимем, тут подвинем – и пожалуйста!» неприемлем категорически.

Требование к негорючести стен можно «обойти», если между колонкой и плоскостью стены проложить не поддерживающий горение листовой материал – асбест или металл. Следует только учитывать, что асбест давно уже признан канцерогенным материалом и к использованию в частном строительстве не рекомендован, а в промышленном – так и вовсе запрещен.

Несоответствие помещения любому из перечисленных требований – повод искать для установки газовой колонки другое место. Единственное исключение – ванная комната в квартире старого жилого фонда («хрущевки», «панельки»…), в которой газовый водонагреватель был установлен изначально, на момент ввода здания в эксплуатацию, и предусмотрен соответствующим проектом. В таком случае производится, по сути, всего лишь замена одного газового прибора на другой, более современный.

Но исключение это так себе, поскольку касается именно «родных» газовых колонок, установленных несколько десятилетий назад – при соблюдении современных норм заменить их на новый прибор будет невозможно.

Газовая колонка, установленная в ванной комнате изначально

Почему невозможно? Потому, что последняя редакция Строительных Правил 62.13330.2011 (п. 7.6.) допускает только транзитную прокладку газопроводов (газовых труб) через «…ванную комнату (или душевую), уборную (или совмещенный санузел) в квартирах жилых зданий». Установка газоиспользующего оборудования, к которому относятся и газовые водонагреватели (колонки), в этих помещениях запрещена. Проще говоря, официально установить газовую колонку в ванной не получится, даже если она просто меняет старый «советский» водонагреватель – ни один дорожащий своим местом работы инспектор разрешения не даст.

Причины установить колонку в ванной

Ситуации, при которых необходимо устанавливать газовый проточный водонагреватель в ванной комнате, можно разделить на несколько больших категорий:

  • замена уже существующей колонки, физически или морально устаревшей;
  • перенос колонки из другого помещения;
  • установка «с нуля» в соответствии с имеющимся строительным проектом.

Замена старого на новое

Первый случай – самый простой лишь на первый взгляд, поскольку в соответствующих нормативных документах присутствует прямой запрет на установку колонки в ванной комнате. Ее придется переносить в другое помещение (обычно это кухня), а это автоматически ведет к проблемам с подключением колонки к дымоходному каналу.

Решая эти проблемы, следует помнить, что практика использования широко распространенной обычной металлической «гофры» для соединения дымоотводного вывода колонки с каналом для дымоудаления не самая лучшая – надежнее применять трубы из листового металла. Связано это с тем, что толщина стенок гофрированных труб очень маленькая, и они довольно быстро прогорают.



Правильное и неправильное соединение колонки с дымоходом

Естественно, к газовой колонке должен быть обеспечен свободный доступ для профилактических и ремонтных работ.

Перенос газового водонагревателя

Случай с переносом газовой колонки из одного помещения (обычно это кухня) в другое место (традиционно – в расположенную прямо за стенкой ванную комнату), несмотря на свою кажущуюся простоту реализации, самый сложный из трех вышеупомянутых. Кроме прямого запрета на установку газовых приборов в ванной, это объясняется и следующими причинами:

  • несоответствие размеров ванной комнаты требуемым для установки газового оборудования параметрам;
  • отсутствие в ванной комнате удобно расположенного канала для дымоудаления;
  • необходимость получения официального разрешения на перенос газового оборудования в другое помещение, по сути – изменение проекта газификации жилища;
  • необходимость документального подтверждения в ЖЭУ и пожарном надзоре наличия и исправности технического состояния дымохода.

Даже если и удастся получить тем или иным способом разрешение, расходы на официальное оформление переноса газовой колонки могут ощутимо превысить стоимость самой колонки, не говоря уж о вполне возможных проблемах с перепланировкой помещения. Установка же газового нагревателя без согласования с большим, но всё-таки не бесконечным числом инстанций и официального разрешения (то есть на свой страх и риск) чревата, в лучшем случае, судебным постановлением «вернуть все как было!» и денежным штрафом. О худших вариантах развития событий лучше не думать…

Все перечисленные выше условия действительны и для обратного случая – переноса колонки из ванной комнаты в другое помещение. Для этого точно так же требуются официальные разрешения, технические экспертизы и, в подавляющем большинстве случаев, перепланировка жилья.

С технической, строительной точки зрения процесс переноса газовой колонки тоже может вызывать определенные затруднения. Связано это обычно со сложностью подводки к нагревателю инженерных коммуникаций и необходимостью устройства прочного и негорючего основания для подвешивания прибора, имеющей относительно большой вес.

Бывает подводка и намного сложнее

Монтаж колонки «с нуля»

На монтаж газовой водогрейки в частном жилом доме или коттедже, даже если ванная комната отвечает всем нормативным требованиям, тоже требуется официальное разрешение соответствующих инстанций. Место размещения колонки, являющейся газовым оборудованием повышенной опасности, должно быть определено в газовом проекте, индивидуальном для каждого частного домовладения. Но в ванной устанавливать ее на данный момент запрещено!

Если дом уже газифицирован, и в проекте газовая колонка отсутствует – придется заниматься изменением проекта, причем затраченные на это суммы вполне могут превышать стоимость самого нагревателя. При этом следует учитывать, что в проекте указывается помещение и место подключения «точки» к газовой трубе – и если место размещения колонки может быть довольно удаленным от точки подключения, то помещение должно быть тем же, что и указано в проекте.

Использование сжиженного газа

«Заморочки» с проектной документацией не требуются в случае использования не природного, а сжиженного «баллонного» газа. Однако колонка в этом случае должна иметь соответствующую конструкцию – горелки для природного и сжиженного газа имеют разный диаметр сопел инжекторов. Такое оборудование хотя и выпускается многими производителями, однако в продаже встречается достаточно редко и требовательно к качеству газа.

В любом случае, стена в месте установки колонки должна быть прочной и негорючей – если она сделана из гипсокартона, то в ней заранее должна быть смонтирована «закладная» для крепления нагревателя, сделанная из дерева или металла.

Шкафы и розетки

Достаточно часто газовая колонка в ванной комнате, особенно в частных домах, плохо «вписывается» в интерьер и поэтому прячется в своеобразные навесные шкафы, собираемые вокруг нагревателя. В малогабаритных квартирах для маскировки газовых колонок нередко используются имеющиеся в стенах ниши, в которые нагреватели и монтируются. Прямого запрета на такое размещение не существует, однако все такие шкафы, ниши и короба должны иметь размеры, обеспечивающие СВОБОДНЫЙ доступ ко всем узлам и сторонам газового прибора.

Бывает подводка и намного сложнее

Недорогие, «бюджетные» модели газовых колонок не имеют в своей конструкции требующего отдельного питания электрооборудования вроде электророзжига и электронных блоков управления. У моделей более высокого класса питание встроенной электроники осуществляется от батареек или аккумуляторов, и линии электропитания им также не требуется.

Однако все еще производятся газовые водонагреватели, для нормальной работы которых необходимо подключение не только к газу, но и к электрической розетке. В этом случае розетка должна размещаться в соответствующей зоне, исключающей попадание влаги на нее (зона 2 или 3). Металлический корпус водонагревателя такой конструкции обязательно должен быть заземлен.

Осторожность и профессионализм – обязательны

Технически монтаж газовой колонки – не самая сложная строительная операция. Однако ни в коем случае не следует забывать, что любые действия с газовым оборудованием должны осуществляться только профессионалами и только после получения всех необходимых разрешений. Разрешения не требуются только при простой замене уже имеющегося газового нагревателя на другой аналогичный аппарат – однако и это дело следует доверять специалистам, поскольку газ редко прощает ошибки при монтаже.

Печальный итог непрофессионализма

Кроме того, в целях безопасности настоятельно рекомендуется в помещениях с газовым оборудованием устанавливать датчики утечки газа и устанавливать водонагреватели, оснащенные системой «газ-контроль».





Отправить ответ

avatar
  Подписаться
Уведомление о
