Шифер волновой для кровли, крыши (размер и формы)

 Асбестоцементный волновой шифер используется для устройства кровли и стеновых ограждений зданий, сооружений, складов. На сегодняшний день искусственный шифер является наиболее применяемым и востребованным кровельным материалом в индивидуальном строительстве. Такую популярность шифер завоевал благодаря отличным физическим свойствам. Удобство монтажа шиферной кровли и относительно небольшой цены на шифер  (он в несколько раз дешевле черепицы или жести).

История шифера

    Название материала пошло от немецкого слова Schiefer ‘ так именовался натуральный камень, разновидность сланца, добываемого в недрах земли. В глубокой древности из шифера делали женские украшения, носить которые считали за честь любимые жены вождей племен и ведуньи, предсказывающие по шиферу будущее, ‘ вот с чего началась его история! Первыми воздали должное сланцу как универсальному строительному материалу древние римляне, обратившие внимание на необычайную прочность камня и архитектурную элегантность, которую он придает сооружениям ‘ будь то храмовый комплекс или общественные бани.

Действительно, блестящие сланцевые плитки обладают почти магической красотой, которая пленяет с первого взгляда.
    Природный шифер ‘ это пластинки из камня разной ширины и высоты, предназначенные для разных видов кладки. Девяносто процентов добычи приходится на Испанию, где шифер залегает неглубоко и поэтому дешевле, чем в других странах Европы. В зависимости от типа кладки квадратный метр шифера на крыше весит 20’40 кг, на фасаде ‘ около 28 кг.

Свойства и размеры шифера

Прежде всего покупателю и будущему пользователю важно знать насколько практичен будет материал для его кровли (крыши). В таблице ниже приведены размеры для наиболее распрастрененного шифера по ГОСТ 30340-95, кроме того ниже приведены поясниетльные комментарии для более четкого понимания описанных характеристик.

Техническая характеристика Волнистых листов (ГОСТ 30340-95; код по ОКП 578100)

Наименование показателя

Значение для листов профиля: 40/150

7-волновой.

8-волновой

Длина L, мм

1750

1750

Ширина В, мм

980

1130

Толщина t, мм

5,8

5,8

Высота рядовой волны h, мм

40

40

Шаг волны s (справочно), мм

150

150

Сосредоточенная штамповая нагрузка кН (кгс), не менее

1,5 (150)

Предел прочности при изгибе, МПА (кгс/см²), не менее

16,0 (160)

Плотность, г/см³, не менее

1,6

Ударная вязкость, кДж/м² (кгс/см²), не менее

1,5 (1,5)

Водонепроницаемость, м , не менее

24*

Морозостойкость

Число циклов попеременного замораживания и оттаивания без видимых признаков разрушения

25**

Остаточная прочность, %, не менее

90

Область применения

Асбестоцементные волнистые листы предназначены для устройства кровель и стеновых ограждений зданий и сооружений

Сан. эпидемиологическое заключение № 13.01.04.578.П.000087.0702. от 11.07.02

* — Водонепроницаемость (Water tightness) — это способность материалов не впитывать и не пропускать через себя воду до тех пор, пока гидростатическое давление не достигнет определенной величины. Часто понятие водонепроницаемости относят именно к оболочкам конструкций или обшивке. В мореходстве водонепроницаемость люков, крышек и палуб обеспечивает плавучесть судна. То есть вонепроницаемость для шифера составляет 24 метра это порядка 2 атмосфер.

** — Замораживание воды на поверхности шифера. Каждый раз вода проникая в шифер и застывая расширяется, тем самым нарушая внутренюю структуру материла.

Рис. 1 Основные размеры шифера в сечении

Выделяют три основных типа данного асбестоцементного кровельного материала.

1. УВ, данный шифер имеет волнистую форму, а также характеризуется унифицированным профилем.

2. ВУ, листы также имеют форму волны, но профиль усилен.

3. ВО, листы волнистой формы обыкновенного профиля.

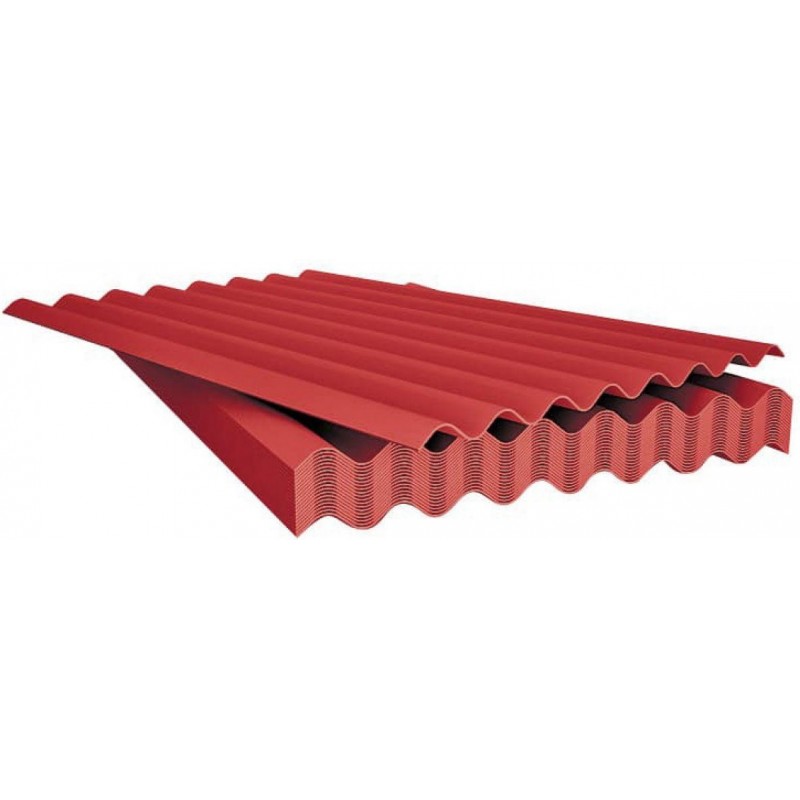

Цветной — крашенный шифер

 Если сравнить шифер с другими современными материалами, такими как металлочерепица или ондулин, то стоит отметить, что сегодня и шифер покрывается специальными красящими составами. Шифер цветной (коричневый шифер, красный шифер, зеленый шифер, синий шифер) окрашеивается как правило в яркие, стойкие цвета. Шифер волнистый крашенный заметно улучшает эстетический вид готовой кровли и обладает лучшими водооталкивающими свойствами материала, кроме того, краска является защитой от вредных выделений — асбестовой пыли.

Минусы шифера из асбестоцемента

В начале 2005 года в Европейском союзе асбест который применятся для производства шифера был признан опасным для здоровья человека и запрещен при производстве кровельных материалов. В странах СНГ, напротив, шифер из асбеста из-за дешевизны и доступности получил самое широкое распространение.

Мягкий шифер — ондулин.

Описание, применение, характеристики, размеры

Относительно новым видом шифера является мягкий шифер. Такой шифер имеет очень маленький вес и очень большой срок службы. Именно небольшой вес этого шифера дает возможность осуществлять его монтаж поверх старой кровли. Главным компонентом состава мягкого шифера является минеральное волокно. Это волокно пропитывается расплавленным битумом, после чего шифер окрашивается в какой-либо цвет. Основными странами-производителями мягкого шифера являются Франция и США. Мягкий шифер широко используется для кровли несложных крыш. Его популярность обусловлена легкостью монтажа и внешней привлекательностью.

Мягким шифером или еврошифером часто называют ондулин, который стал весьма популярен в последнее время. Это и не удивительно. Ведь материал обладает уникальными свойствами, которые позволяют широко применять ондулин в качестве кровельного материала для зданий любых типов.

Устойчивый к воздействию грибка, бактерий и химических реагентов, ондулин служит в среднем до пяти десятков лет.

Он отличается прочностью и устойчивостью к механическим повреждениям. Не боится ондулин и температурных перепадов. Повышенная прочность объясняется технологией его производства: целлюлозные волокна пропитывают специальным составом на основе битума. Материал обрабатывается минеральными составами, специальными смолами.

Хотя шероховатая фактура листа и задерживает грязь, что придает со временем неряшливый вид, но цвет материал сохраняет очень долго. Если вы решили использовать ондулин монтаж пройдет быстро и просто, ведь листы отличается небольшим весом. Это упрощает подъем листов на кровлю. Практичность материала состоит в том, что выбирая ондулин монтаж можно осуществлять на изогнутых поверхностях.

Волнистые листы шифера, которые обойдутся владельцам частных домов или дач в среднем в два раза дешевле, чем ондулин, знакомы многим. Этот материал используется давно, но у него есть свои минусы об этом можно прочитать в статье «Шифер волновой для кровли».

Виды шифера

Шифер — это достаточно востребовательный строительный материал, который как пользовался большим спросом так и будет, т. к. население увеличивается, и всё больше людей строят дома, а причина спроса давно известна «цена-качество».
Сегодня существует большое количество видов шифера, которые используются не только для кровельных покрытий, но и для отделки стен, и создания ограждающих конструкций (например стен или заборов). Наиболее популярными видами являются: волновой шифер и шифер плоский, который в отличие от волнового производится с помощью специальной технологии прессования, а также мягкий шифер (ондулин) и металлический.

ШИФЕР ВОЛНОВОЙ

Волновой шифер производится из асбестоцемента с добавлением воды и полимерных составов с применением асбестовых волокон, которые при распределении по всей длине образуют армированную сетку, благодаря которой повышается прочность данного материала. Чаше всего этот вид шифера применяется для кровельных работ. У шифера волнового цена позволяет сделать недорогую, но качественную кровлю с большим сроком службы. .

ШИФЕР ПЛОСКИЙ

Купить шифер плоский сегодня возможно во всех специализированных строительных магазинах.  В отличие от волнового шифера плоский имеет больше показатель прочности, несмотря на то , что производится тоже из асбестоцемента. Данный строительный материал пользуется спросом из за доступности цены и хороших механических и прочностных характеристик.

ШИФЕР МЯГКИЙ (ОНДУЛИН)

Производство мягкого шифера происходит с использованием специального технологического оборудования. В процессе изготовления могут брать за основу органические волокна — картон с различными добавками или же целлюлозу, которые под отпределенным давлением и при высокой температуре пропитываются битумом. Верхний слой покрывают защитными красками различных цветов и специальной смолой, благодаря чему мягкий шифер получает высокую прочность.

МЕТАЛЛИЧЕСКИЙ ШИФЕР

Шифер металлический производится из листов оцинкованной стали , которым придается волнистая форма. Его можно увидеть как с полимерной окраской, так и без неё.Чаще всего применяется в качестве кровли и ограждений.

Рекомендуем так же прочесть «Преимущества и недостатки плоского шифера» .

Какие размеры у шифера — Кровельные материалы

Шифер — что это?

Это вид кровельного материала. Само название «шифер» в переводе с немецкого Schiefer означает сланец. Природный шифер — это пластины темно-серого, серо-голубого или черного сланца, иногда встречается зеленый, красный и некоторые другие оттенки. В давние времена шифер использовался дамами в качестве украшения, но качества это материала делают его незаменимым в строительстве.

Природный шифер (тонкие сланцевые пластины) обладает высоким коэффициентом твердости, шумоизоляции и теплопроводности, не теряет цвет, не впитывает влагу, морозоустойчив, а срок его эксплуатации может достигать сотни лет. Этим же строительным материалом производят отделку фасада здания. К недостаткам природного шифера можно отнести: сложность монтажа, большой вес и высокая стоимость.

Современный термин «шифер» подразумевает искусственный строительный материал для производства кровельных работ.

Виды и особенности шифера.

В настоящее время производители строительных материалов могут предложить шифер асбестосодержащий, мягкий, резиновый, металлический и пластиковый.

Асбестоцементный шифер — самый экономичный по цене и наиболее распространенный — изготавливается на основе асбеста, цемента и воды. Тонкие волокна асбеста равномерно распределяются и создают, таким образом, армирующую сетку, повышают ударную прочность и вязкость материала.

К достоинствам асбестового шифера можно причислить:

  • негорючесть;
  • низкую теплопроводность;
  • высокую морозоустойчивость;
  • невысокую стоимость;
  • легкость обработки;
  • простоту монтажа;
  • долговечность;
  • разнообразие цветовой палитры.

Отрицательные стороны:

  • так как в состав данного вида шифера входит асбест, он считается вредным для здоровья;
  • по истечении времени покрывается мхом, чего можно избежать, покрыв шифер проникающим грунтующим составом;
  • шифер хрупкий и требует осторожности при транспортировке и монтаже.

Отечественный производитель выпускает три типа асбестоцементного шифера:

  1. Волнистый типа ВО с размером листа 1200×680 мм.
  2. Волнистый усиленный типа ВУ длиной листа до 2800 мм.
  3. Унифицированный волнистый типа УВ с размером листа 1750×1125 мм.

Непрезентабельные серо-белые листы шифера в прошлом, в настоящее время асбестосодержащие листы еще на этапе производства окрашивают в различные цвета.

Не так давно на рынке стройматериалов появился мягкий шифер, или как его еще называют еврошифер, безасбестовый или битумный. Изготавливается данный вид кровельного материала из минерального волокна (целлюлозы), пропитанного полимерами и насыщенный парами битума.

Лицевая сторона еврошифера покрывается декоративной краской. К безасбестовому шиферу относится нулин, ондулин. аквалайн, ондура.

Среди достоинств этого строительного материала можно выделить:

  • долговечность: гарантийный срок составляет 15 лет, но фактически — до 50;
  • прочность, позволяющая выдерживать существенные ветровые и снеговые нагрузки;
  • продольная гибкость дает возможность формировать крышу со сложной геометрией и криволинейными поверхностями;
  • легкий вес и простота монтажа.

Недостатками битумного шифера является:

  • отсутствие стойкости к высоким и низким температурам и ультрафиолету;
  • в мороз еврошифер становится хрупким, летом — размягчается;
  • на солнце — выгорает.

Кровли, пропускающие свет, нашли широкое применение при возведении зимних садов и оранжерей, бассейнов, остановок, мансард и павильонов. Строительным материалом для такой крыши выступает пластиковый шифер, изготавливаемый из различных видов полимеров, в частности поликарбоната и поливинилхлорида.

Помимо способности пропускать свет, пластиковый шифер обладает рядом положительных характеристик:

  • малый вес позволяет обойтись без дополнительного усиления кровли, что ускоряет монтажные работы;
  • устойчивость к агрессивным средам и низким температурам;
  • влагостойкость;
  • низкая горючесть;
  • высокий запас прочности;
  • срок эксплуатации — 15 лет.

Но при всех достоинствах в строительных работах следует учитывать, что пластиковый шифер имеет тепловой коэффициент расширения, особенно это касается волнового пластикового шифера.

Разновидности шифера

Этот вид материала делится на две большие группы:

  1. Цветной, прозрачный — простой шифер;
  2. Непрозрачный, цветной или белый — армированный стекловолокном.

Наиболее распространенный размер выпускаемого листа пластикового шифера 2000×900 мм. Также данный вид кровельного материала производится в рулонах, что довольно удобно: рулон можно расстелить непосредственно на крыше и разрезать, подгоняя по размеру. При ширине 1,5−3 м длина рулона может быть 10, 20, 30 м.

Еще один вид шифера — резиновый, который производится путем прессования отходов резинового производства и стекловолокна. Своими характеристиками этот материал похож на асбестосодержащий, но есть существенные отличия:

  • несколько легче своего «собрата», что упрощает процесс сборки;
  • гибкость позволяет выполнять кровлю с криволинейными участками;
  • простота обработки — резиновый шифер легко режется ножом.

Однако в отличие от асбестоцементного аналога не устойчив к низким температурам и пожароопасный. Поэтому данный кровельный материал оптимальный при строительстве небольших построек, имеющих пологую кровлю. Листы резинового шифера выпускаются с габаритными размерами 810×690 мм.

Металлический шифер представляет собой оцинкованные гофрированные листы, и относятся к одной из разновидностей шифера. Считалось, что более уместно выполнять кровлю из профнастила (второе название этого материала) для зданий промышленного значения, по типу ангаров или складов. Но в настоящее время листы металлического шифера с лицевой стороны имеют полимерное покрытие и достаточно часто можно встретить кровли из этого материала на коттеджах и загородных домах.

Полимерное покрытие профнастила повышает срок эксплуатации, делает внешний вид более привлекательным, к тому же достаточно устойчиво к потере цвета. Для защиты от коррозии с нижней стороны листы профнастила покрывается специальным лаком.

К основным преимуществам можно отнести:

  • гарантированный срок эксплуатации более 30 лет;
  • небольшой вес;
  • устойчивость к температурным перепадам позволяет производить монтаж кровли в любое время года;
  • высокая термостойкость и пожаробезопасность;
  • простота монтажа;
  • экологическая безопасность.

Недостатками данного материала являются:

  • низкая шумоизоляция;
  • увеличенный расход материала при изготовлении кровли сложной конструкции;
  • без применения защитных средств подвержен коррозии.

Кроме производства кровельных работ металлический шифер применяется также при возведении заборов, облицовке стен и в строительстве временных ограждений и сооружений.

Расчет требуемого материала

Реальное количество требуемого материала — это соотношениеплощади скатов крыши к показателю полезной площади шифера. Площадь скатов несложно высчитать с помощью геометрических формул, а показатель полезной площади рассчитывается в зависимости от величины нахлеста: Sп=Sxk,

  • где S — площадь листа шифера;
  • k — коэффициент полезной площади;
  • k = 0.8 при нахлесте в 1 волну, k = 0.7 при нахлесте в 2 волны.

Например, для листа 1.75×1.125 м при нахлесте в 1 волну полезная площадь составит:

  1. S=1.75×1.125=1.97 м2;
  2. Sп=1.97×0.7=1,379 м².

К полученному результату расчета объема необходимого материала нужно прибавить 10% — это возможный бой и отходы при резке.

Монтаж шифера

Любой строительный процесс выполняется в несколько этапов и монтаж шиферной кровли не исключение:

  1. Подготовительные работы включают расчет необходимого объема материалов, их закупку и доставку. При выборе типа шифера нужно учитывать угол наклона крыши. на скатах с уклоном более 25º следует применять плоский шифер, при уклоне не менее 12º — волновой.
  2. На следующем этапе производится монтаж стропил и обрешетки. В это же время под обрешетку укладывается гидроизоляция и монтируются водосточные пластиковые желоба .
  3. Непосредственно монтаж листов шифера. Этот этап самый ответственный, так как от качества работ будет зависеть долговечность крыши.

При обустройстве обрешетки сначалаустанавливают стропила и к нем крепят гидробарьер, который препятствует проникновению влаги в чердачное помещение. Для обрешетки используется просушенный пиломатериал (доска или брус). Шаг обрешетки рассчитывает таким образом, чтобы она обязательно была под стыками листов.

После того, как обрешетка выполнена, начинается непосредственно монтаж шифера, при котором необходимо соблюдать некоторые правила:

  • укладку листов осуществляют против ветра, к примеру, ветер преимущественно дует слева, то укладку листов нужно начинать справа налево, исключив, таким образом, поддув;
  • монтаж листов выполняется снизу вверх: сначала первый ряд, затем второй и так далее;
  • стыковка четырех листов в одном месте недопустима.

Укладку шифера делают с подрезкой и без подрезки. При первом варианте получается высокое качество покрытия, но он весьма трудоемкий: в определенном порядке осуществляется подрезка углов листа шифера. Суть второго метода заключается в расположении листов в шахматном порядке, что дает также качественное покрытие, но упрощает весь процесс.

В любом случае, у каждого метода есть как приверженцы, так и противники. И каким способом производить монтаж кровли каждый застройщик выбирает сам.

Большой срок эксплуатации, легкость и простота монтажа, возможность выполнения кровли любой сложной конфигурации, низкая стоимость — это привлекает к шиферу внимание потребителей и делает его одним из наиболее восстребованных материалов. Шифер по своим свойствам превосходит многие другие и не используется, пожалуй, только в элитном строительстве.

Кровля из синтетического сланца

: лучшая альтернатива традиционной сланцевой черепице?

Как и в случае с другими строительными материалами для наружных работ, такими как сайдинг, окна и двери, существует множество вариантов кровли. Каждый из них отличается, предлагая преимущества и недостатки, которые необходимо тщательно рассмотреть. Одним из вариантов кровли для некоторых является настоящая черепица из сланца. Хотя эта форма кровли может быть красивой и долговечной, следует учитывать некоторые недостатки. Существует также возможность рассмотреть кровлю из синтетического сланца, которая может предложить внешний вид и долговечность традиционного шиферного кровельного материала без веса и стоимости конструкции.

Что такое сланцевая черепица?

Сланцевая черепица изготавливается из метаморфической породы. Это красивый природный материал, который веками использовался в качестве строительного материала.

Черепица из сланца

поставляется в двух вариантах: твердый сланец и мягкий сланец. Твердый сланец является самым прочным типом сланца и более долговечным, чем мягкий сланец.

Шифер

подходит только в том случае, если у вас большие площади крыши и конструкция, способная выдержать дополнительный вес. Если у вас более скромный размер крыши и конструкция, не рассчитанная на дополнительный вес, кровля из синтетического шифера может стать отличным вариантом.

Преимущества сланцевой черепицы

1. Натуральный красивый материал

Безусловно, самым большим преимуществом сланца является его красота. Как природный материал, вам не нужно ничего делать, чтобы улучшить внешний вид сланца. Он поставляется в широком диапазоне цветов, включая зеленый, серый, черный, фиолетовый и красный. Эти плитки также имеют ручную форму, что придает им уникальный и красивый внешний вид.

2. Низкие эксплуатационные расходы

Поскольку сланец является натуральным и очень прочным материалом, он не требует особого ухода.Вам нужно будет только чистить его время от времени. И внешний вид на самом деле может быть улучшен за счет роста грибка и плесени.

3. Прочный – в значительной степени

Нельзя отрицать, что сланец обладает определенным уровнем прочности. Он огнестойкий, водонепроницаемый и хорошо противостоит погодным условиям. Однако он не непобедим и может быть поврежден сильным градом и даже пешеходным движением.

Недостатки традиционной сланцевой плитки

1. Хрупкие и трудно заменяемые

Ходьба по сланцевым плиткам может привести к повреждению и поломке плиток, если вы не знаете, что делаете, а замена поврежденных плиток затруднена.Трудно будет не только заменить саму плитку, но и найти плитку, которая соответствует остальной части вашей крыши. В результате ваша крыша может выглядеть несовместимой.

2. Стоимость

Одной из самых больших проблем с сланцевой плиткой является стоимость. Помимо высококачественной металлической кровли, Slate является одним из самых дорогих доступных вариантов кровли, стоимость установки которого колеблется от 5 до 12 долларов за квадратный фут. Однако это не включает стоимость установки, что увеличивает общую стоимость до диапазона от 12 до 25 долларов за квадратный фут. Стоимость будет зависеть от вашего местоположения, размера и уклона вашей крыши, а также от вашего кровельного подрядчика.

3. Масса

Вес сланцевой плитки — еще одна большая проблема. Сланцевая черепица невероятно тяжелая, ее вес составляет от 800 до 1500 фунтов на квадратный метр (100 футов2). Очень немногие дома построены так, чтобы выдержать такой вес.

4. Сложность установки

Учитывая вес и хрупкость сланцевой плитки, ее укладка усложняется. Вам нужно будет найти опытного специалиста по шиферной кровле, чтобы убедиться, что ваша традиционная шиферная крыша установлена ​​​​правильно, иначе у вас могут возникнуть серьезные проблемы.

Почему плитка из синтетического сланца может быть лучше

Какой бы красивой ни была кровля из настоящего шифера, несмотря на различные недостатки, возможно, лучше рассмотреть ваши альтернативы. Вместо традиционного сланца рассмотрите кровлю из синтетического шифера или инженерную кровлю из шифера.

Лучшие варианты кровли из синтетического сланца смотрите на F Wave. Их линейка REVIA® Synthetic Shingle включает в себя два отличных варианта, которые повторяют внешний вид традиционного сланца с дополнительными преимуществами. Коллекция дизайнерских сланцев F-WAVE ™ включает в себя два варианта профиля: традиционную квадратную плитку или плитку с угловым срезом, каждая из которых имеет поверхность из искусственного гранулята, имитирующую тяжелую битумную черепицу премиум-класса.Коллекция F-WAVE™ Classic Slate (доступна осенью 2020 г.) представляет собой квадратную плитку, напоминающую традиционный сланец ручной огранки. Все они доступны в различных популярных цветовых решениях.

Более прочный

Кровельная черепица из синтетического сланца

F-WAVE™ — это невероятно прочный вариант кровельного покрытия. Они предлагают самые высокие рейтинги, доступные для кровельных материалов, с рейтингом огнестойкости класса A, рейтингом ударопрочности класса 4 и рейтингом сопротивления ветру от класса F до класса H. Это означает, что они гарантированно справятся с градом до 2 дюймов и ветром до 130 миль в час.Черепица REVIA ® также устойчива к ультрафиолетовому излучению и рассчитана на долгие годы прекрасных погодных условий. Джефф Гатри из Phoenix Roofing Contractors говорит: «Вы также можете ходить по кровле из синтетического шифера REVIA ® , не беспокоясь о поломке или растрескивании плитки, а при наличии потертостей или царапин они самовосстанавливаются при естественном солнечном свете».

Легкий

В то время как настоящий сланец тяжелый, черепица из синтетического сланца невероятно легкая. Сланец может весить от 800 до 1500 фунтов на квадратный метр.Черепица F-WAVE™ REVIA ® весит в несколько раз меньше, что делает ее пригодной практически для любого строения и намного проще в установке.

Простота установки

Легкая цельная конструкция черепицы из сланца REVIA ® значительно упрощает ее укладку по сравнению с настоящим сланцем. Тот факт, что кровельщики могут ходить по синтетической черепице, не опасаясь ее повредить, имеет огромное значение. По большей части они укладываются так же, как и традиционная битумная черепица, что значительно снижает стоимость установки.

Низкие эксплуатационные расходы и доступная цена

Кровля из синтетического шифера

также не требует особого ухода. Возможно, вам придется время от времени счищать мусор, но вам не придется так сильно беспокоиться о таких вещах, как мох и водоросли. Черепица из синтетического сланца также является отличным вариантом кровли из-за своей доступности, а поскольку она не требует специальной нагрузки на крышу или метода установки, вы сэкономите еще больше денег.

Какой бы красивой ни была традиционная сланцевая черепица, она не является идеальным кровельным материалом для большинства домовладельцев.Вместо этого рассмотрите кровлю из синтетического шифера. Синтетическая черепица F-WAVE™ REVIA® — это один из лучших вариантов кровли из синтетического сланца на современном рынке. Они предлагают красивый внешний вид и привлекательность настоящей кровельной черепицы из сланца, но без всех недостатков настоящего материала из сланца. В результате кровля из синтетического сланца может придать вам тот красивый, высококлассный вид, который вы получили бы с шифером, без всего веса и за небольшую часть стоимости.

Для получения дополнительной информации о кровельных покрытиях из синтетического сланца свяжитесь с F Wave, чтобы поговорить с одним из их экспертов по кровле.

Silver Cross 2019 / 2020 Коляска для двойни Wave

Wave — это новейшая система для путешествий от Silver Cross, разработанная, чтобы дать вашему новорожденному максимальный комфорт и защиту с первого дня, а также рассчитанную на будущее для растущих семей — и все это в одном продуманном пакете.

Инновационная система «Один плюс один» превращает Wave из одиночной системы в двойную систему без необходимости дополнительной покупки. Доступны дополнительные компоненты, позволяющие легко переключаться между 16 конфигурациями люльки, коляски и дорожной системы для перевозки братьев и сестер или близнецов.

Создан для выдающейся производительности

Созданный на века из лучших материалов и с тем качеством, которое вы ожидаете от Silver Cross, Wave имеет прочное шасси из алюминиевого и магниевого сплава и независимое четырехстороннее шасси с шинами, устойчивыми к проколам.

Идеальное сочетание комфорта для ребенка и практичности для родителей

Wave может похвастаться множеством функций для комфорта ребенка, таких как вентилируемая люлька, подходящая для ночного сна, и два фартука как для люльки, так и для коляски, чтобы ребенок всегда был защищен.Полностью выдвигающийся капюшон с выдвигающимся козырьком и защитой UPF50+ обеспечивает защиту от солнца, а две москитные сетки и два дождевика обеспечивают защиту ребенка в любую погоду.

Wave также имеет встроенную родительскую практичность, такую ​​как плавный, легкий механизм складывания и съемные колеса, а также удобный подстаканник и прочную корзину для покупок с ударопрочным покрытием и водонепроницаемым основанием.

Люлька

Люлька Wave имеет формованное твердое основание для защиты вашего ребенка.Благодаря вместительным размерам и полностью горизонтальному положению он подходит для ночного сна. Он имеет уютную подкладку из бамбуковой ткани, которая помогает регулировать температуру и обладает естественными антибактериальными свойствами, а также имеет вентиляцию в основании для циркуляции воздуха и комфорта ребенка.

Полностью выдвигающийся капюшон с выдвижным козырьком и коэффициентом защиты от солнца UPF50+ обеспечивает защиту от солнца, а бесшумная система капюшона и легко открывающиеся ручки означают, что вы можете снять люльку с шасси, не беспокоя ребенка. В комплекте с люлькой:

  • Мягкий матрас
  • Легкосъемный бампер из кожзаменителя
  • Полностью выдвигающийся капюшон с выдвигающимся козырьком и защитой от солнца UPF50+
  • Москитная сетка
  • Дождевик
Сиденье для детской коляски

Сиденье коляски Wave полностью реверсивное и может быть установлено лицом вперед или лицом к родителям. Спинка имеет три регулируемых положения, включая полностью лежачее положение и регулируемую опору для икр, чтобы найти наиболее удобное положение для ребенка. Он имеет пятиточечные, полностью регулируемые ремни безопасности с пряжкой, расстегивающейся одним нажатием для удобства. В комплекте с прогулочным блоком:

  • Координирующий мягкий вкладыш сиденья
  • Легкосъемный бампер из кожзаменителя
  • Полностью выдвигающийся капюшон с выдвигающимся козырьком и защитой от солнца UPF50+
  • Москитная сетка
  • Дождевик
В комплект поставки Wave входят:
  • Волновое шасси
  • Люлька для новорожденных с бамбуковым вкладышем
  • Мягкий матрас
  • Капюшон и фартук люльки
  • Сиденье для детской коляски
  • Мягкая обивка сиденья
  • Капюшон и передник для коляски
  • Большая жесткая корзина для покупок
  • Тандемные соединители
  • Дождевик для люльки
  • Дождевик для коляски
  • Москитная сетка для люльки
  • Москитная сетка для коляски
  • Подстаканник
Характеристики:
  • Подходит от рождения до 25 кг
  • Размеры (см): 95-109 В x 60 Ш x 111 Д
  • Размеры в сложенном виде: 38 В x 60 Ш x 94 Д
  • Вес 12 кг

Как получить волны | GQ

Нет большего отчаяния, чем распутать свой дураг утром до места беспорядка. Это ужасно. Вот почему мы составили исчерпывающий каталог знаний о том, как получить волны. Если вы будете следовать этому удобному руководству, вам больше никогда не придется испытывать это ощущение тонущего без волн.

Это глубокое погружение в накопленные знания и инструменты, которые, если у вас когда-либо были волны, вы, вероятно, собирали годами от отцов, дядей, парикмахеров и гуру волн YouTube. Мы свели все это к наиболее важным методам. Имейте в виду, что через несколько недель завивки вы вступите в новые отношения со своими волосами.Вы начнете понимать это и разработаете процедуру, специфичную для вашей кожи головы. Очень важно настроить приведенные ниже советы так, чтобы они работали для вас. Некоторые текстуры волос более грубые, и для создания волнистого рисунка может потребоваться немного больше времени, а некоторые волосы могут быть сухими от природы и нуждаться в более частом увлажнении. Самое главное – слушать волны! Оставайся усердным. Обратите внимание на то, как реагируют ваши волосы, и никогда не отказывайтесь от режима. Боги волн вознаграждают только достойных.

Сначала с чистого листа

Лучший способ начать этот процесс — с чистого листа. Начните со свежих, впечатлительных волосяных фолликулов. Мы не говорим об лысине, но вам нужно пойти к ближайшему парикмахеру и попросить очень низкую стрижку уровня 1.

Затем начните расчесывать

Наиболее важным и постоянно практикуемым этапом получения волн является расчесывание. Начните с более мягкой кисти, чтобы использовать ее во время резких движений, и переходите на более жесткую кисть, когда она станет длиннее.Вот хорошая кисть среднего размера, если вы только начинаете играть с волнами.

Увлажнить, Увлажнить, Увлажнить

Многие ошибаются. Сначала немного предыстории: расчесывание может быть тяжелым для ваших фолликулов. Поэтому, когда вы тренируете волосы укладываться, вы должны убедиться, что вы питаете и питаете кожу головы. Большинство поклонников старой школы клянутся помадами, но большинство помад содержат общий ингредиент, известный как нефть, среди других химических веществ. В то время как нефть помогает сохранить ваши волосы на месте, известно, что она закупоривает поры и останавливает рост.Итак, вы хотите найти более натуральный увлажняющий крем, который все еще держится. Попробуйте такие продукты, как помада WaveBuilder Natural Wave Pomade и помада Shea Moisture Three Butters Styling Pomade.

И последнее: убедитесь, что вы не слишком смазываете волосы, нанося на них слишком много увлажняющего крема. Наносите увлажняющий крем только один или два раза в неделю, максимум 3 раза, в зависимости от того, насколько сухие ваши волосы.

Получить дураг

Еще одним важным инструментом в процессе завивки является дураг. Дураг помогает сохранить прическу на ночь.И он удерживает влагу, чтобы увлажнить кожу головы. Мир — опасное место. Не выбрасывайте весь свой прогресс в мусор, не защищая свои волны в суровых условиях, особенно во время сна. Истинно преданные своему делу парни всегда носят свои дураги. Только в очень особых случаях вы могли увидеть их одержимо кураторские волны.

Атласный дураг помогает удерживать влагу и меньше ломается. Кроме того, если вы собираетесь прятать голову в любую ткань на 6-8 часов каждый день, это может быть и атлас.Также в моде сейчас бархатные дураги, которые найти намного сложнее.

Объяснение «Хлопушки» — как использовать пленочную доску

Скромная пленочная доска, потертая, поцарапанная и небрежно отброшенная в сторону между установками, на самом деле является очень важным элементом оборудования, без которого не может обойтись ни одна съемочная площадка.

В этом посте мы познакомим вас с планшетом изнутри. Мы покажем вам, как использовать планшет для пленки на съемочной площадке, в том числе, как правильно маркировать планшет.Мы также посоветуем вам, как правильно расположить камеру, чтобы вы знали, что делаете, с первого дубля.

Введение

Знакомство с грифельной доской

Вагонка, хлопушка, хлопушка для пленки, грифельная доска. Все они означают одно и то же, если вы ищете изображения универсального символа «кинопроизводство». Но в реальном кинопроизводстве его называют только грифельной доской — по крайней мере, в Соединенных Штатах.

Пленка состоит из двух частей.На «планшетной» части мы пишем всю идентифицирующую информацию о том, что записывается. Традиционно это делалось из настоящего сланца, как классные доски.

Старая грифельная доска для письма

Добавление шарнирных хлопушек произошло со звуком, но изначально они хлопали отдельно от грифельной доски.

Австралийскому кинорежиссёру Ф. У. Трингу приписывают идею прикрепить хлопушку к верхней части планшета.В дальнейшем это усовершенствовал пионер звукозаписи Леон М. Леон.

Хотя вы все еще можете найти деревянные доски и грифельные доски, вы, скорее всего, увидите в большинстве наборов акриловые доски. Они легче и намного прочнее.

Что еще более важно, их намного легче увидеть практически при любом освещении из-за полупрозрачного пластика.

Акриловый сланец

Итак, для чего мы используем пленочный сланец?

Хлопушка или вагонка — но всегда «грифельная доска» на съемочной площадке — используется Второй камерой-помощником (2AC, также известной как Хлопушка/Загрузчик). Основная цель — сообщить команде постпроизводства, когда камера начала (и остановила) запись.

Может показаться, что это очевидная функция, но на самом деле в ней есть нечто большее.

«Хлопок» хлопушки — это то, что редактор использует, чтобы найти, где синхронизируются видео и аудио каждого дубля. Редактор ищет всплеск в звуковой волне, вызванный хлопком палочек, и выравнивает его с видеокадром, где встречаются палочки.

Форма волны хлопка грифельной доски

Конечно, в течение многих лет редакторы использовали приложения, которые могут автоматически синхронизировать файлы, сопоставляя временной код или другие метаданные в самих медиафайлах.Однако технология не идеальна, и все еще есть много случаев, когда отснятый материал необходимо синхронизировать вручную.

Это одна из причин, по которой АД требует тишины, прежде чем объявить бросок.

Объявление списка

«Объявление списка» — это старый протокол для записи на съемочной площадке, который не позволяет никому шуметь или двигаться в кадре.

Это звучит так:

  • AD призывает к тишине, говоря: «Изображение готово». Это сигнализирует всем, кто находится рядом, что следующий призыв «Действовать!» это не репетиция, и запись будет происходить.
  • Затем она звонит «Включи звук, включи камеру» или что-то в этом роде.
  • Звук вызывает «Скорость». Это пережиток тех дней, когда аналоговому звуковому носителю требовалось несколько секунд, чтобы достичь желаемой скорости записи. Как и во многих протоколах на съемочной площадке, несмотря на то, что технология изменилась, мы по-прежнему используем старые термины по традиции.
  • Оператор камеры перезванивает «Rolling», даже если они используют цифровые носители.
  • Планшеты 2AC.
  • В этот момент Оператор камеры обычно подтверждает, что они готовы к «Действию!» сказав «Камера настроена» — особенно если для съемки требуется движение камеры или перетаскивание фокуса.

У палочек для хлопушек есть и другое назначение. Полосы помогают отделить пленку от фона. Таким образом, 2AC может использовать полосы для измерения фокусного расстояния, когда при съемке требуется перефокусировка.

В крайнем случае полосы можно также использовать для балансировки белого или для эталона цвета. Однако в большинстве случаев отдел камер поставляется с калиброванными карточками для проверки цвета, такими как:

Карта для проверки цвета

Теперь, когда вы знаете, как выглядит планшет для пленки и для чего он нужен, давайте поговорим о том, что писать. на нем и когда.

Как пользоваться грифельной доской

Правильная маркировка грифельной доски

Первое, что нужно знать о правильной маркировке грифельной доски, это то, что каждое место на хлопушке для пленки (но всегда «грифельная» на съемочной площадке) соответствует Отчет сценариста.

Script Supervisor («Scripty»)

Что делает Scripty?

Сценарист — это человек, который напрямую поддерживает связь с редактором. Помощник редактора использует отчет Scripty, чтобы найти информацию о каждом файле — особенно о том, который понравился режиссеру, — или найти сами файлы.

Описание работы и обязанностей сценариста:

  • Ведет журнал каждого дубля
  • Отслеживает общую непрерывность
  • Делает заметки о каждом дубле (например, хороший или плохой)

босс, поэтому всегда консультируйтесь с ним, если вы не знаете, что написать в пробеле. Потому что хлопушки для фильмов бывают разных макетов.

В одних нужно заполнить много областей, в других — только основы. Как бы ни выглядела ваша пленка, вот области, для обозначения которых на планшете рабочей пленки должно быть место:

  1. номер сцены
  2. номер дубля
  3. номер рулона (или катушки)

известный как «Идентификатор головы», потому что он находится в клипе, который увидит редактор.За исключением случаев, когда это не так. Подробнее об этом позже.

Важные места на планшете

Номер рулона ОПРЕДЕЛЕНИЕ

Что означает номер рулона?

Номер рулона означает, на какой рулон пленки вы снимаете. Если вы снимаете на цифру, он идентифицирует медиафайл. Мы используем трехзначные цифры для номера ролика вместе с буквой, чтобы определить, на какую камеру был записан ролик. Если у вас есть только одна камера, ваш первый снимок в первый день должен быть помечен: A001

Никогда не знаешь, когда будет задействована вторая или третья камера, чтобы снять конкретную сцену или изменить график съемок.Таким образом, для последовательности рекомендуется всегда отмечать планшет для камеры «А». Ваши редакторы будут вам благодарны.

Если вы участвуете в производстве, где не собираетесь выпускать ежедневные газеты, рекомендуется также пометить аудиофайл. Аудио занимает меньше места на носителе, поэтому для одного звукового ролика может потребоваться дюжина рулонов камеры. Это сделает работу помощника редактора НАМНОГО проще, если вы пометите звуковую дорожку.

Используйте букву ниже по алфавиту — X — это хорошо — для обозначения аудиоролика.Таким образом, его никогда нельзя спутать с еще одним кадром камеры. Пометьте его так же, как и для камеры.

Таким образом, ваш первый снимок в первый день будет выглядеть следующим образом:

Камера и звук на планшете

Если у вас несколько камер, вы должны идентифицировать их как B, C и т. д.

Несколько камер рулоны

Профессиональный совет: Если у вас есть три или более камер для полноценной съемки, лучше иметь отдельные планшеты для каждой из них.В противном случае вы потратите слишком много драгоценного производственного времени на планирование.

Номер сцены

Отметить номер сцены несложно, но для этого требуется чуть больше практики. В США мы помечаем сцену на хлопушке комбинацией цифр и букв.

Цифра — это номер сцены в сценарии. Буква указывает на выстрел. Каждый раз, когда что-то в кадре меняется — например, камера перемещается в новое положение — вы меняете букву на следующую в алфавите.

Позвольте мне показать вам, что я имею в виду, используя диаграмму ниже:

Грязевая карта «сцены 42»

Для сцены 42 наш список снимков показывает четыре запланированных установки. Для настройки один мы просто пишем «42» на планшете под «сценой».

После пары дублей мы перемещаем камеру на установку номер два. Теперь мы собираемся написать «42A» под сценой. Для настройки три мы будем использовать…

Что вы думаете? Ты прав! «42Б».

Вот еще раз схема того, как каждая установка должна быть отмечена на планшете:

Как отметить каждую настройку на планшете не нужно физически двигаться, чтобы это был новый выстрел.

Каждый раз, когда вы меняете объективы, добавляете фильтр или переходите от статического снимка к снимку с движением камеры, это новый снимок. Вам нужно будет пометить шифер соответствующим образом.

Например, возвращаясь к нашей диаграмме, скажем, в настройке четыре мы изменили кадр со среднего плана на крупный план. Это означает, что мы поменяли линзы.

Несмотря на то, что сама камера находится в том же месте, мы все равно пометим область сцены на нашем планшете как «42D». Опять же, новый кадр означает новый кадр, а значит, новую букву на грифельной доске.

За пределами США и Канады эта часть планшета может иметь другую маркировку. Но идея та же: определить номер сцены и каждый новый кадр.

Номер дубля

Номера дублей отметить проще всего. Дубли просто обозначаются цифрами в порядке от 1 до… ну, сколько же их нужно, чтобы порадовать режиссера.

Тем не менее, иногда режиссер хочет сделать «серию» вместо отдельных дублей.

Например, если вы снимаете реакцию актера на что-то, обычно эффективнее (и легче для актера) просто получить серию различных реакций или версий, а не планировать каждую по отдельности.

В этом случае вы должны написать номер дубля и «серию» (или просто «SER») где-то рядом с ним.

Отметьте «series», если дубли очень короткие

Еще один тег, который вы можете добавить к ярлыку «Take», — это «P/U», что означает «pickup». Вы могли бы использовать это для таких вещей, как, когда актер проваливает строку в длинной речи, и режиссер решает сделать еще один дубль, но только начиная с этой строки диалога.

«P/U» сообщает редактору, что снята только часть сцены.

«Дубль» — это та часть грифельной доски, которая больше всего изнашивается на пленочной обшивке. Убедитесь, что вы обновили его сразу после того, как назначите камеру, чтобы режиссер мог «сразу же вернуться», если захочет.

На практике

Отметьте остальную часть планшета

Остальные области на планшете говорят сами за себя. Я не думаю, что вам нужно знать, что делать, например, с разделом «Дата». Но давайте посмотрим на других и посмотрим, что куда.

Лучше всего использовать скотч в этих местах

«Производство» — это просто название шоу. Если вы участвуете в чем-то вроде рекламной или корпоративной съемки, формального названия может и не быть. Вы можете либо дать его для справки (например, Toyota Camry Advert), либо просто спросить, что там должно быть написано.

Вы должны заполнить этикетку «Производство» только один раз, но, чтобы не смазать ее во время съемок, приклейте ленту на эту часть доски и напишите на ней.

На самом деле, вы можете использовать ленту на всех местах, которые нужно заполнить только один раз, чтобы они не смазались. Вы хотите, чтобы грифельная доска всегда была аккуратной и разборчивой.

Вы также должны убедиться, что вы правильно пишете имена людей. Обычно я пишу инициалы и фамилию людей, чтобы сэкономить место, но иногда людям действительно хочется видеть свое имя на доске полностью.

Камера и частота кадров

Некоторые планшеты имеют отдельное место для указания того, какая камера записывает, вместо того, чтобы включать его в номер ролика.

«FPS» (кадров в секунду) — здесь вы можете указать частоту кадров, с которой вы снимаете. Вы бы отметили этот раздел, например, если делаете снимок в замедленном режиме.

Другие сведения о планшете

Наконец, ваш планшет может позволить вам указать, является ли ваш снимок интерьером или экстерьером, днем ​​или ночью. Если да, просто обведите соответствующую информацию. Или вы можете использовать черную клейкую ленту, чтобы скрыть то, что не соответствует действительности на снимке, как это сделал этот 2AC:

Вместо того, чтобы обводить кружком, затемните неиспользуемую информацию

Делая это так, как это сделал Эван Лонг на Lysol сохраняет информация четкая и аккуратная.

Пометка «Синхронизировать» на планшете означает, что вы записываете видео и аудио отдельно, и что для синхронизации отснятого материала следует использовать хлопушки. Это может показаться излишним, но на самом деле редактору важно знать об этом.

Наконец, «MOS» означает, что звук не записывается. Никто не знает, почему мы называем съемку без звука MOS, но это легко запомнить, если вы знаете старую легенду индустрии.

Знаете ли вы?

Еще в старые голливудские студийные времена один немецкий режиссер однажды сказал своей команде на английском с сильным акцентом, что следующий дубль будет сделан «mitout sound» («без звука»). Он прижился, и с тех пор мы им пользуемся.

Советы для профессионалов

Работайте как профессионал

Теперь, когда вы все правильно разметили на планшете и реклама готова к работе, настало ваше время блистать. Займите позицию и откройте хлопушки.

Встаньте там, где камера говорит вам, что ваш планшет находится в кадре и в фокусе. Если камере нужно перефокусироваться, это займет больше времени.

Когда и камера, и звук «ускоряются», вы называете номер сцены и берете номер, затем «Отметить!» и хлопнуть палочки вместе.Тогда немедленно выходите из кадра.

Легко, правда? Итак, есть еще несколько вещей, которые вам нужно знать, чтобы идеально планировать.

Фонетический алфавит НАТО

Помните, что вы также планируете звук, поэтому вам нужно четко указать, на каком кадре вы находитесь, когда называете номер сцены. Такие буквы, как D и T, звучат ОЧЕНЬ похоже, когда у вас есть только звук.

Лучше использовать слово, начинающееся с буквы кадра, в котором вы находитесь.Для А яблоко или альфа; для Б, Браво или Бенджамина и так далее.

Например, для нашей сцены тренировки с диаграммами выше вы должны крикнуть:

«Сцена 42 Браво, Дубль 1. Марк!» затем хлопните палочки вместе.

Поработав какое-то время, вы сможете получать удовольствие от сланцевания.

Inglourious Slating

Для ваших первых нескольких съемок, вероятно, лучше придерживаться вежливых слов при нанесении на камеру. Используйте фонетический алфавит НАТО:

Альфа, Браво, Чарли, Денвер, Эхо, Фокстрот, Гольф, Отель, Джульетта, Кило, Лима, Майк, Ноябрь, Папа, Квебек, Ромео, Танго, Униформа, Победа, Виски, X — Рэй, янки.

Держись! Некоторые буквы отсутствуют.

Вы правы. I, S, O и Z слишком похожи на цифры, поэтому мы не используем их на планшете — по крайней мере, не в США. В других странах это может быть по-другому.

Мягкие палочки, вторые палочки

Есть некоторые нюансы в хлопках палочками, которые вам также необходимо развить. Когда вам нужно наметить крупный план, вам нужно поднести планшет прямо к лицу актера, чтобы оно было и в кадре, и в фокусе.

В этих случаях вам следует использовать так называемые «мягкие палочки». Это означает, что вы хлопаете им очень нежно. Вы также объявите, что будете использовать «мягкие палочки» (вместо «Отметить!»), когда будете планировать камеру и звук.

Используя наш надежный пример Сцены 42 выше, давайте начертим мягкими палочками: «Сцена 42 Чарли. Возьми 3. Мягкие палочки. Затем вы мягко хлопаете палочками.

Если вы хлопнете ими слишком мягко, вам, возможно, придется пойти на «вторые палочки». Это означает, что вы не хлопали палочками достаточно громко, чтобы записать звук в первый раз.

Когда это произойдет, просто скажите «вторые палочки» и снова хлопните немного сильнее. Потом, как всегда, убирайся из кадра.

Говоря о громкости, вам не нужно кричать, когда вы делаете план. Вся работа звукорежиссера состоит в том, чтобы записывать диалоги на разных уровнях громкости. Просто говорите нормальным разговорным тоном, если не указано иное.

Нарезка и другие советы для 2-го AC

Хвостовая планка

Помните, как ранее я говорил, что идентификатор головки находится на головке клипа, за исключением случаев, когда это не так? Что ж, на съемочной площадке будут моменты, когда вы по какой-либо причине не сможете планировать начало дубля. Когда это произойдет, вы сделаете «хвост».

Первое, что нужно сделать, это обязательно крикнуть «Хвостовой шифер!» как только вызывается «вырезать», чтобы люди с камерой и звуком на самом деле не вырезали, пока вы не получите свой планшет. Чтобы обозначить хвостовую пластину для камеры, держите хлопушку вверх дном.

Похлопайте палочками, пока планшет все еще перевернут, затем переверните его, чтобы редактор мог прочитать идентификационную информацию. Или вы можете на мгновение подержать планшет вверх ногами, затем перевернуть его и продолжить, как если бы это было началом дубля.

В любом случае, вам нужно быстро закончить хвостовую доску. Все уже будут перезагружаться для другого дубля или готовы перейти к другой настройке. Они не хотят ждать вас.

Большинство опытных редакторов знают, что следует ожидать концевой планки (или «конечной планки»), когда ее нет в начале клипа. Но Scripty также отметит в своем отчете, что дубль был намечен на конец.

MOS

Планирование MOS довольно просто, но есть несколько способов сделать это. Во-первых, обведите то место на вагонке, где написано «MOS», если оно есть на вашем планшете.

Теперь помощники редактора в большинстве случаев имеют только маленькую миниатюру для выбора клипа. Таким образом, они могут не увидеть эту часть информации, какой бы удобной она ни была.

Нам нужно четко указать, что в этом дубле нет звука. В противном случае AE сойдет с ума в поисках несуществующего аудиофайла.

Добавьте этикетку MOS на закрытые палочки

Один из способов сделать это — провести рукой над палочками хлопушек.Это означает, что любой, кто смотрит даже на крошечную миниатюру, не будет хлопать стиками, а значит, не будет звука.

Точно так же вы можете держать руку между палочками. Опять же, это дает понять, что палки не сойдутся вместе в этом дубле. Вы также можете закрыть палочки И наклеить этикетку MOS на палочки хлопушки.

Нет ничего яснее.

Несколько камер

Когда вам нужно запланировать несколько камер, вы хотите быть максимально эффективными. Перечислите по порядку, начиная с камеры А, которая считается своего рода «главной» камерой.

Даже если вы не можете запланировать другие камеры из соображений экономии времени или из-за логистики, вы всегда должны начинать с камеры A. Вам нужно только вызвать сцену и взять номер один раз для звука, но вам нужно хлопнуть палочками для каждой камеры.

«Сцена 42 Денвер, дубль 7. Метка камеры!» Клаппер палочки. «Отметка камеры B!» Клаппер палочки. «Отметка камеры C!» Клаппер палочки..

Иногда несколько камер могут видеть планшет, и вам не нужно двигаться.В этих случаях вы будете кричать «общий знак», прежде чем хлопать палочками.

«Сцена 42 Фокстрот, дубль 2. Общий знак А и В!» — хлопушки.

ЗАКЛЮЧЕНИЕ

Подумайте о рабочем процессе

Несколько заключительных мыслей, которые следует иметь в виду. Во-первых, никогда не забывайте, что планшет — это инструмент для общения с другими людьми. Информация на нем предназначена для того, чтобы помочь людям, работающим на следующем этапе производства, выполнять свою работу.

Пишите разборчиво и следите за тем, чтобы на планшете не было посторонней информации.Всегда следите за тем, чтобы информация о взятии была точной.

Если вы запутались или у вас есть вопрос о том, что нужно написать на грифельной доске, обратитесь к Scripty.

Говорите четко для звука и хлопайте палочками с громкостью, соответствующей кадру. Если вы допустили ошибку, просто назовите «вторые палочки».

Всегда знай, где планшет. Время — деньги, и никто не хочет платить бригаде за то, чтобы она стояла рядом, пока вы ищете планшет.

Если вам по какой-либо причине нужно покинуть съемочную площадку, оставьте планшет вместе с камерой, чтобы кто-то другой мог вскочить и при необходимости воспользоваться планшетом.Как 2AC, у вас будут обязанности, которые потребуют вашего отсутствия на съемочной площадке, так что привыкайте к этому.

ВВЕРХ СЛЕДУЮЩИЙ

Что делает 1-е объявление?

Одной из должностей на съемочной площадке, на которую возложена огромная ответственность, является первый помощник режиссера. Мало того, что 1-й AD инициирует «прокрутку», они также активно участвуют в планировании и поддержании всего производства. С солидным 1-м AD у вашего производства гораздо больше шансов на успех.Читайте дальше, чтобы узнать больше об этой очень важной и жизненно важной роли.

Up Next: 1st AD Обязанности →

Журнал о виндсерфингеJP WAVE SLATE PRO 87L 2020 TEST REVIEW

Твитнуть

ВЕРДИКТ
Созревающий как прекрасное вино и не менее актуальный сегодня, JP Wave Slate Pro 87L показывает, как определяющие параметры компактного и традиционного дизайна со временем стали размытыми. Превосходный универсал для британских условий, он обладает ключевыми эксплуатационными качествами, которые одновременно радуют и восхищают.

THE LOWDOWN
Slate второго поколения уже третий сезон предлагает три размера от 79 до 96 литров. Этот 87-й, безусловно, является наиболее очевидным «компактным» дизайном в тестовой группе, с параллельными направляющими, сплющенным ромбовидным хвостом и квадратной носовой частью. Когда вы переворачиваете доску, первое, что бросается в глаза, это то, насколько мягкими становятся рейлы, которые рано подгибаются после хвоста с жесткими краями и смягчаются, чтобы обеспечить сцепление в повороте. JP стремится указать на двойную линию рокера Slate с более прямым профилем, проходящим через центр доски, и большей кривизной вдоль направляющих, которые берут верх, когда доску загоняют в угол.Доступный только в конструкции S-glass Pro с параболическими направляющими Innegra, он поставляется в новой цветовой гамме и с изысканной фурнитурой для комфорта и практичности. Теперь для каждого ремешка предусмотрено всего три положения, но каждое из них завинчивается двойным винтом, чтобы исключить любое скручивание, и включает в себя новую фирменную внутреннюю шкалу, позволяющую с первого взгляда оценить размер. Накладки имеют двойную плотность и новую горизонтальную ромбовидную канавку, которая обеспечивает превосходный комфорт и сцепление.И в дополнение к настройке подруливающего устройства есть дополнительные слотовые коробки длиной 13 см (каждая с эталонными шкалами позиционирования), чтобы обеспечить перестановки настроек для каждого предпочтения гонщика. Обратите внимание, что доска сначала тестировалась с ластами K4, так как для начальных прогулок не было стандартных ласт.

ЗАЯВЛЕНИЕ О БРЕНДЕ
«Когда волновые условия не эпические, мне нравится использовать Wave Slate, чтобы выжать из волн каждую лишнюю унцию энергии. Он глиссирует очень быстро, поэтому легко начать быстро прыгать, когда волны разбиваются о берег, и он сохраняет свою скорость в нижнем повороте при повороте на береговых волнах, поэтому вы действительно можете использовать его, чтобы делать радикальные повороты, когда волны мягкий и медленный.— Робби Свифт.

PERFORMANCE
Дизайну Slate уже три года, но признаков устаревания нет. Когда мы протестировали его еще в 2017 году, мы пришли к выводу, что это отличный универсал, и до сих пор придерживаемся этих выводов. Когда питание включается, требуется здоровое выключение ветра, чтобы выпустить его, рано отступая назад, чтобы протолкнуть воздух под моноконкейв. Он остается быстрым и живым, когда идет, быстро ускоряется и чувствует себя свободным и игривым под ногами.Это отличная доска для того, чтобы максимально использовать плохие погодные условия, направляясь высоко против ветра и скользя через затишья со своей врожденной скоростью. Фурнитура превосходная и обеспечивает множество соединений, сохраняя контроль и давая гонщику уверенность в том, чтобы проталкивать мощность через доску. В береговых условиях раннее глиссирование Slate, скорость и маневренность против ветра играют свою роль, и все же нас больше всего впечатляет способность доски поддерживать скорость на протяжении всего поворота; Шифер обладает природной способностью сохранять свою инерцию.Рельсы такие мягкие и великолепно держат воду, удерживая перила заблокированными, так что доска пересекает поверхность до тех пор, пока гонщик не захочет повернуть. В условиях поперечного берега и чистых поверхностей Slate не менее эффективен, рельсы цепляются задолго до того, как гонщик успевает затянуть поворот задней ногой. Он может показаться не таким резким или агрессивным, как другие, такие как Ultimate Wave, например, но скорость и легкость плавного отклика Slate от рельса к рельсу делают его очень выразительным и еще более полезным в использовании.

www.jp-australia.com

VITAL STATS
Громкость (quicked): 87L 87L
Длина: 219 см
219 см
Ширина: 57 см
1ft Off: 39,4 см
Нижняя форма: Закругленные VEE в носу, к прямому двойной по гусенице и на ярко выраженный моноконкейв под ногами и прямое V-образное в хвосте.
Вес («голый»): 6,69 кг
Ласты: JP Wave 19 см RTM (прорезь) + 2 x JP Side Wave 10 см RTM (MT)
Диапазон парусности (указан): 4.5-5,6 м
Доступные размеры: 79,87, 96.


Другие платы в этом тесте:

ЛИНЕЙКА

• FANATIC GRIP TE 86

• GOYA CUSTOM 4 PRO 84

• JP WAVE SLATE PRO 87

• QUATRO КУБ PRO 87

• RRD WAVE CULT LTD 82

• СЕВЕРНА НАНО 87

• SIMMER FLYWAVE 85

• ПРАВЫЙ КОДЕКС 85

• БОМБА ТАБУ ДА 84


Назад к вводной странице обзора




Родственные

Спортивные штаны Crayon Wave 194843707520 | Биллабонг

Перейти к информации о продукте

{«pageType»:»Product»,»firstLevelCategoryId»:»мужчины»}

{ «Клиент» : { «Списки желаний»: [{«товары»:[],»мастера»:[],»имя»:»Ваш список желаний»,»ID»:»пустой список»}] } }

Стиль: ABYNP00128

Поднимите свой уютный вид в спортивных штанах Billabong Crayon Wave, изготовленных из премиальной смеси хлопка и полиэстера с мягкой маслянистой отделкой и весом, которые вы можете носить круглый год. Эти мужские спортивные штаны с эластичной талией и манжетами, регулируемым шнурком, боковыми карманами для рук и задним накладным карманом для всех ваших потребностей, в доме или вне дома. Эти удобные спортивные штаны получают бонусные баллы за стиль с фирменной волнистой графикой Billabong на левой штанине. Завершается тканым лейблом на заднем кармане.

Особенности:

  • Мужские спортивные штаны.

  • Ткань: смесь хлопка и полиэстера.
  • Матовая маслянистая отделка.
  • Ощущение средней тяжести.
  • Эластичный пояс и манжеты.
  • Регулируемый шнурок.
  • Искусственная ширинка.
  • Боковые карманы для рук.
  • Задний накладной карман.
  • Отпечатки экрана на левой ноге.
  • Тканый ярлык на заднем кармане.

Доставка

Бесплатная доставка без минимума для участников программы лояльности Billabong Crew. Смотрите подробности.


Возврат

Возврат возможен в течение 30 дней с момента получения заказа. Смотрите подробности.


Мужская одежда

РАЗМЕРЫ ТЕЛА В ДЮЙМАХ

ВЕРХ И ЭЛАСТИЧНАЯ ТАЛИЯ XS С М Л XL XXL
НИЖНИЙ РАЗМЕР 28-29 30-31 32-33 34-35 36-38 40-42
ШЕЯ 16. 5-15 14-15,5 14,5-16 15-16,5 15,5-17 16-17,5
СУНДУК 36-38 38-40 40-42 42-44 44-46 46-48
РУКАВ C/B 32-33,5 33-34,5 34-35.5 35-36,5 36-37,5 37-38,5
ПОЯС

27,5-28,5

28,5-29,5

29,5-30,5

30,5-31,5

31,5-32,5

32,5-33,5

33,5-34,5

34.5-35,5

35,5-36,5

37,5-38,5

39,5-40,5

41,5-42,5

Бедро

36-37

37-38

38-39

39-40

40-41

41-42

42-43

43-44

44-45

46-47

48-49

50-51

Перейти к информации о продукте

АНАЛИЗ СЕЙСМИЧЕСКОЙ АНИЗОТРОПИИ ТИПИЧНОГО СЛАНЕЦА ГОР ГАОЛИГОНГ, ПРОВИНЦИЯ ЮННАНЬ, КИТАЙ

АНАЛИЗ СЕЙСМИЧЕСКОЙ АНИЗОТРОПИИ ТИПИЧНОГО СЛАНЕЦА ГОР ГАОЛИГОНГ, ПРОВИНЦИЯ ЮННАНЬ, КИТАЙ

Abstract : Сланец, как одна из низкометаморфических горных пород, широко распространен в Китае. Исследование сейсмической скорости сланца может помочь различить этот тип переходных пород, а также понять анизотропию верхней коры. В этой статье представлены лабораторные исследования сейсмической скорости образцов сланца, отобранных в районе Бинчжунлуо провинции Юньнань, и часть эксперимента была проведена в Лаборатории высокого давления Далхаузи, Канада. Лабораторные испытания дали сейсмические скорости в различных структурных направлениях в зависимости от давления. Сейсмические скорости в трех направлениях ( X, Y и Z ) равны 6.58, 6,46 и 5,91 км/с при всестороннем давлении 600 МПа соответственно при средней скорости 6,30 км/с. S-волна имеет среднюю скорость 3,62 мм/с и соотношение 1,74. Предварительный анализ показывает изменение закона сейсмических скоростей и расщепления сланца поперечными волнами, показывая, что сейсмическая анизотропия сланца значительно уменьшается с повышением давления при низких вмещающих давлениях (<150 МПа). В первую очередь это связано с ориентацией микротрещин внутри сланца. При постепенном повышении всестороннего давления (>150 МПа) все микротрещины в значительной степени закрываются. Таким образом, ориентировочное выравнивание чешуйчатых минералов, таких как биотит и актинолит, является ведущим фактором сейсмической анизотропии. При давлении до 600 МПа анизотропия V P и V S стабилизируется на уровне 13% и 16%. Таким образом, лабораторные данные и сейсмические свойства сланца, задокументированные в этой статье, обеспечат основу для определения предпочтительной ориентации микротрещин в верхней части земной коры, анализа анизотропии в неглубокой части земной коры и ограничений геофизической модели.

Ключевые слова: Сланец    Сейсмическая скорость    Анизотропия    Расщепление поперечной волны    Микротрещина

1 ВВЕДЕНИЕ

В настоящее время, из-за ограниченности научно-технического развития, наше понимание недр основывается в основном на интерпретации геофизических данных, особенно на инверсии сейсмических данных. Обычно используемый подход заключается в сравнении экспериментальных сейсмических свойств образцов с данными измерений на месте (сейсмические отражения и профили рефрактерности), чтобы сделать вывод о минеральном составе и физическом состоянии земной коры и верхней мантии (Чжан и др. ., 2008), меганаппе (Yuan et al. ., 1994), растяжение и аккреция коры (Wang et al. ., 2009), мантийный клин (Wei et al. ., 2010) и субдукция плиты (Ji ). и др. ., 2013). Но многочисленные объяснения результатов инверсии приводят к некоторому непониманию реальной подземной структуры. Поэтому крайне необходимо провести лабораторные исследования сейсмических свойств горных пород, чтобы обеспечить надежные ограничения и теоретическую базу как для построения инверсионных моделей геофизических данных, так и для обоснованного объяснения измерений.

Ученые уже давно провели многочисленные экспериментальные и теоретические исследования сейсмических скоростей, анизотропии, расщепления поперечных волн, отношения V P и V S , а также ослабления энергии различных пород горных пород. Например, Джонс и др. (1981) изучали анизотропию ультразвуковых волн в меловых сланцах бассейна Уиллисон в недренированных условиях. Johnston и др. (1995) проанализировали механизм, вызывающий анизотропию сланца, с использованием методов рентгеновского излучения и СЭМ.Дэн и Янг (2006) предположили, что анизотропия отношений V P и V S существует в широких пределах и контролируется литологией пород. Дэн и др. (2004) изучали сейсмическую анизотропию сланцев в условиях насыщения. Джи (2007) проанализировал гистерезис сейсмической скорости и расщепление поперечной волны образцов метаморфической породы сверхвысокого давления из CCST (Китайское континентальное научное бурение). Он также предложил модель с четырьмя параметрами, описывающую связь между скоростью и всесторонним давлением, и определил физическое значение каждого параметра.Zhang и др. (2008) подчеркнули компоненты деформации, вызывающие сейсмическую анизотропию эклогита сверхвысокого давления. Ким и др. (2012) обсудили анизотропию трех параметров (модуль Юнга, скорость P-волн и коэффициент теплопроводности) гнейсов, сланцев и сланцев и их взаимосвязь. Liu et al .(2008) сравнили экспериментальные данные с скорректированной скоростью продольных волн на месте разведочных сейсмических профилей, определяющих литологические свойства земной коры на северо-восточной окраине Тибетского плато.

Yasuhiro (2012) изучил очаговый процесс одного землетрясения 2011 года на основе морфологии сейсмических волн. Однако большинство предыдущих исследований, описанных выше, были нацелены на Северную Америку, Западную Европу, Японию и океанические бассейны (Ji et al ., 2007). Относительно, китайские экспериментальные исследования сейсмической скорости горных пород сосредоточены только на метаморфических породах с высоким содержанием (экольгит и гнейс) и осадочных породах (глинистый сланец, s и каменные и карбонатные породы), с меньшим вниманием к метаморфическим породам с низким содержанием.

Сланец

представляет собой особую низкосортную метаморфическую породу между илистыми сланцами и сланцами, широко распространенную в Китае. Мелкозернистая метаморфическая порода фации зеленых сланцев происходит от регионального или низкотемпературного метаморфизма и составляет один из важных типов пород неглубокой коры. Это происходит в основном в разломных и орогенных поясах, и в нем преобладает динамическая деформация. Северная окраина Гаолигун-Шань в провинции Юньнань испытала интенсивную тектоническую деятельность, что привело к развитию значительных разломов и складчатости.Его своеобразное структурное положение делает его идеальным местом для изучения континентальной деформации (Юн и др. , 2013). Сланец широко обнажен в этом регионе и подвержен землетрясениям. Необходимо понимать и сейсмические свойства неглубокой коры этого региона. Это исследование было сосредоточено на сейсмических исследованиях сланца в этом районе и позволило получить некоторые основные данные. Предварительный анализ и интерпретация этих данных могут помочь определить преимущественную ориентацию микротрещин в верхней части коры и анизотропию неглубокой коры.

2 ЭКСПЕРИМЕНТЫ 2.1 Подготовка и характеристики образцов

Образцы сланца для этого эксперимента были отобраны в районе Бинчжунлуо провинции Юньнань (рис. 1). Этот район находится в зоне разлома Бангунху-Нуцзян, юго-восточной окраине Тибетского плато с широким обнажением сланца и своеобразной структурной обстановкой. Он испытал интенсивное тектоническое поднятие. Отобранные нами образцы не имеют явных трещин и прожилок и однородны по составу, что может способствовать достоверности сейсмических измерений.Согласно плану эксперимента, цилиндрические стержни диаметром 24,5 мм (1 дюйм) и высотой от 40 до 45 мм вырезали из образцов сланца в трех структурных направлениях, т.е. направление параллельно линейности и направление Y перпендикулярно линейности и параллельно слоению, а также направления между X и Y с интервалом 15° (рис. 2). Два конца цилиндрических сердечников были отполированы с допуском параллельности ±0.02 мм.

(Рис.1)

Рисунок 1 Геологическая схема района исследований (черной точкой отмечено место отбора проб)

(Рис.2)

Рис.2 Направленный керн для образцов

Отобранные образцы имели относительно плотную структуру, низкую пористость и проницаемость и не требовали высыхания или насыщения.Они просто хранились в естественном состоянии после естественной сушки. Плотность кернов определена методом взвешивания и представлена ​​в таблице 1. Химический состав образцов был протестирован с помощью рентгенофлуоресцентной спектрометрии в Институте геохимии Гуанчжоу Китайской академии наук. Результаты показывают, что образцы имеют высокое содержание SiO 2 и Al 2 O 3 . Подробный состав образцов в цельной породе приведен в таблице 2.

(Таблица 1)

Таблица 1 Физические свойства образцов
Таблица 1 Физические свойства образцов

(Таблица 2)

Таблица 2 Химический состав всей породы (об.%) образцов
Таблица 2 Химический состав всей породы (об.%) образцов
2.2 Оборудование и метод

Эксперимент был проведен в Институте геомеханики Китайской академии геологических наук с использованием Autolab 2000C производства New Engl and Research Inc., США. Сосуд высокого давления испытательной системы (рис. 3) может поддерживать ограничивающее давление около 200 МПа, чтобы имитировать стрессовую среду глубокой коры (Sun et al ., 2012). Керны, запаянные кернодержателем, помещались в сосуд высокого давления и изолировались резиновым чехлом от ограничивающей сжатой среды, что могло уберечь измерение кернов от влияния пропитывания маслом.Сейсмические скорости керна измерялись с использованием метода передачи ультразвуковых импульсов. Испытательная установка Autolab 2000C не только измеряла сейсмические скорости измеряемых горных пород, но также регистрировала P-волны, медленные S-волны и быстрые S-волны с частотой приема и передачи 750 кГц. Данные были получены с интервалом 10 МПа при увеличении давления с 10 МПа до 200 МПа. При этом для анализа гистерезиса сейсмической скорости горных пород данные дважды измерялись при повышении давления от 10 до 200 МПа, а затем при понижении давления от 200 до 10 МПа.Согласно соответствующим статьям, максимальная системная ошибка при использовании метода импульсной передачи может быть выражена следующим образом (Deng et al. ., 2006):

где tM — время прихода начальной сейсмической волны, tT — время стыковки преобразователя, △ t M и △ t T – частота дискретизации, △ L – погрешность измерения длины жил.

(Рис.3)

Инжир.3 Принципиальная схема тестовой системы

В ходе эксперимента температура сосуда повышалась при постоянном повышении давления, а температура масла, зафиксированная датчиками, составила 40°С при давлении 200 МПа. Таким образом, можно исключить влияние температуры масла. Но ошибки r и om были получены в основном из-за регистрации искусственных исходных волн. В сочетании с сейсмическими измерениями для керна фактическая точность была оценена как 0.5%~1% для V P и ±1% для V S соответственно. Экспериментальная установка в Лаборатории высокого давления Далхаузи в Галифаксе, Канада, дала максимальное ограничивающее давление до 1,4 ГПа за счет использования одного многоуровневого пневматического гидравлического насоса с маслом в качестве среды передачи давления, передатчика и частоты приемника 1 МГц. Точность упругой скорости оценивается в ± 0,5%.

3 РЕЗУЛЬТАТЫ ЭКСПЕРИМЕНТА 3.1 Скорость P-волны ( V P )

Имеется типичный сейсмический гистерезис (Ji и др. ., 1993; 1994 год; Li и др. ., 2011; Zimmerman и др. ., 1986; Sun и др. ., 2012). Во время герметизации кривая скорости и всестороннего давления демонстрирует быстрый нелинейный рост в начале, а затем медленный почти линейный рост при непрерывном герметизации. Во время декомпрессии эта кривая показывает почти линейное постепенное снижение в начале, за которым следует быстрое нелинейное снижение. При одном и том же всестороннем давлении скорость волны, измеренная при декомпрессии, всегда выше или равна скорости, измеренной при герметизации.Значения измерений для каждого ядра (рис. 4) показывают, что максимальное значение наблюдается в направлении X , а минимальное значение — в направлении Z . Таким образом, результаты измерений V P позволяют предположить, что сейсмическая скорость породы характеризуется орторомбической симметрией.

(Рис.4)

Рис.4 Связь между V P и направлениями керна

Предварительный анализ лабораторных данных показывает, что давление закрытия керна составляло около 150 МПа.Поскольку максимальное давление (200 МПа) не способствовало закрытию всех микротрещин в стержнях, три испытанных цилиндрических стержня (B-1X, B-1Y и B-1Z) были отправлены в Лабораторию высокого давления Далхаузи, Галифакс, Канада, для для получения сейсмических скоростей при вмещающих давлениях от 0 до 600 МПа. Результаты эксперимента были подобраны с использованием «четырехпараметрической модели зависимости между скоростью и всесторонним давлением», предложенной Джи и др. (2007), и результаты показаны на рис.5б.

(Рис.5)

Рис. 5 V P -P кривые разгерметизации репрезентативных образцов керна из B-1(a)Измерено в Китае;(b)Измерено в Канаде.

Четырехпараметрическая модель может быть выражена уравнением:

где V 0 — скорость идеальной породы без трещин и пор при нулевом давлении; D – наклон линейной скорости ступени всестороннего давления при давлении выше критического; B 0 – снижение скорости, вызванное микротрещинами и трещинами при нулевом давлении; k — константа затухания скорости, указывающая на то, что повышение давления может эффективно увеличить сейсмическую скорость породы (Ji et al ., 2013).

Таким образом, имея всего четыре заданных параметра, можно определить скорость при конкретном всестороннем давлении и удобно указать другим для интерполяции или экстраполяции. Четырехпараметрическая модель скорость-давление в этом исследовании и ее точность приведены в таблице 3.

(Таблица 3)

Таблица 3 Параметры кривых V P -P и V S -P, измеренных для образца сланца при разгерметизации
Таблица 3 Параметры кривых V P -P и V S -P, измеренные для образца сланца при разгерметизации

Анизотропию зубца P можно определить как

Связь между анизотропией скорости продольных волн и всесторонним давлением показана на рис. 6. Расчетным путем можно установить, что максимальная анизотропия может достигать 32,12% и возникает на стадии низкого давления. Анизотропия постепенно уменьшается с повышением давления. При давлении близком к 150 МПа (около 6 км глубины залегания) анизотропия стремится к стабильному значению 13%.

(Рис.6)

Рис.6 V P анизотропия сланца в зависимости от давления
3.2 S-Wave Velocity( V S )

Лабораторные измерения показали скорость S-волн сланца при давлениях от 10 до 600 МПа. Микроскопическая структура ядер сланца при декомпрессии находится в более стабильном состоянии. Далее мы обсудим только сейсмические скорости, полученные во время декомпрессии. Связь между скоростями поперечных волн сланца по трем осям деформации и всесторонними давлениями показана на рис. 7, на котором первое начальное значение представляет направление распространения поперечных волн, а второе представляет направление поляризации поперечных волн. Например, XY st и s для поперечной волны, направление распространения которой параллельно линейности растяжения (X), а направление поляризации параллельно линейности, но перпендикулярно линейности. Очевидно, что скорость S-волны в направлениях X и Y почти одинакова, но заметно выше, чем в направлении Y > В S (YZ)> В S (XZ)> Vs(ZX)≈ В S (ZY)).Когда S-волна распространяется в направлении Y , скорости быстрой и медленной поперечных волн в направлении Z в основном одинаковы.

(Рис.7)

Рис.7 V S -P кривые и средние значения V S -P кривые для репрезентативных образцов керна из B-1

анизотропия S Wave можно определить как

, где V S (M) = [ V S ( XY ) + V S ( xz ) + V S ( YX ) + В S ( Y Z ) + В S ( ZX ) + В S ( ZY) 906]

Первая буква в скобках st и s обозначает направление распространения S-волны, а вторая — направление поляризации S-волны. Например, V S (XY) представляет собой скорость поперечной волны, которая распространяется в направлении, параллельном линейности растяжения (X), и имеет направление поляризации, параллельное слоению, но перпендикулярное линейности. Результаты расчетов (рис. 8) показывают, что анизотропия (As) на стадии низкого давления (< 50 МПа) быстро уменьшается с повышением давления, затем начинает увеличиваться на стадии среднего давления (50~75 МПа) и, наконец, уменьшается с повышением давления. на стадии давлений > 75 МПа.

(Рис.8)

Рис.8 Анизотропия V S в зависимости от всестороннего давления для сланца
3.3 Расщепление S-волн

Когда поперечные волны проходят через анизотропную среду, любое направление поляризации не согласуется с анизотропным направлением. Одна поперечная волна, распространяющаяся в одном направлении, разделится на две поляризованные поперечные волны, каждая из которых имеет разные скорости и направления поляризации. Это явление называется расщеплением поперечной волны (Brich, 1960, 1961; Gardner и др. , 1965). Это может обеспечить более точные ограничения для вывода о составе и развитии трещин в коре и верхней мантии (Christensen et al , 1971; Kern, 1993). Концепцию расщепления S-волн легко понять и , но ее интерпретация и применение могут легко пойти не так, потому что она имеет тонкие отличия от изотропных сред (Crampin et al ., 2008). Лабораторные испытания позволили определить скорости быстрых и медленных поперечных волн сланцевых ядер, а также были рассчитаны данные о расщеплении S-волн в трех направлениях (X, Y и Z).Расщепление S-волны по трем направлениям можно соответственно описать как: △ V S(X)= V S (XY)- V S (XZ), △ V S(Y) = В S (YX)- В S (YZ) и △ В S(Z)= В S (ZX)- S 9064(2 9064) рис. 9). Видно, что расщепление S-волн в направлениях X и Y уменьшается, а затем стремится к устойчивому состоянию с ростом давления. Особенно при низких давлениях (обычно <150 МПа) расщепление S-волн во всех направлениях отражает сложное взаимодействие предпочтительных ориентаций между кристаллической решеткой минерала и микротрещинами. При всестороннем давлении выше 150 МПа расщепление поперечных волн обусловлено исключительно преимущественной ориентацией минеральных решеток в породе. Но при высоких давлениях наиболее сильное расщепление S-волн происходит в направлениях X и Y со значениями анизотропии 12% и 7% соответственно; самое слабое расщепление S-волны происходит в направлении Z с абсолютным значением 0.02 км/с, которой можно пренебречь.

(Рис.9)

Рис.9 Расщепление S-волны в направлениях X, Y и Z в зависимости от всестороннего давления (F — отношение абсолютного значения S-волны к средней скорости в этом направлении)
4 ДИСКУССИИ

До настоящего времени в стране и за рубежом проводилось мало исследований природы сейсмических волн низкосортных метаморфических пород, таких как сланец, и, таким образом, меньше опубликованных данных по такого рода исследованиям. Лабораторные данные о сейсмической скорости сланца, полученные в этом исследовании, сравниваются с анизотропными данными, рассчитанными на основе скоростей сланца Солсбери (2005), Кристенсен (1965) и Годфри и др. .(2000). Результаты контрастирования показаны на рис. 10, на котором максимальное ограничивающее давление в этом исследовании составляет до 600 МПа, а максимальное значение для контраста составляет 1,0 ГПа. Сравнительное исследование показывает, что диапазон скоростей сланца в целом близок к экспериментальным данным в предыдущей работе, но характеризуется значительным увеличением скорости при низких давлениях (0~150 МПа).Предварительный анализ показывает, что сланец, использованный в этом исследовании, содержит микротрещины, большинство из которых имеет тенденцию медленно закрываться при повышении давления. При постоянном повышении всестороннего давления более 150 МПа анизотропная флуктуация стремится к плоской; при высоких давлениях (> 600 МПа) анизотропия имеет тенденцию быть более стабильной, и такое явление называется анизотропией самой породы или минерала.

(Рис.10)

Инжир.10 Анизотропное сравнение Сплошные линии представляют справочные данные, а пунктирная линия — данные этого исследования.

Лабораторное исследование сейсмической скорости сланца показало, что сланец имеет одну очевидную анизотропную особенность. Анизотропия Р-волны при давлениях ниже 150 МПа быстро уменьшается с повышением всестороннего давления, что указывает на то, что большинство микротрещин и пор не закрылись при этом давлении. При давлениях выше 150 МПа анизотропия, вызванная ориентированием пластинчатых минералов, является доминирующим фактором сейсмической анизотропии сланца; P-волна стабильна в анизотропии и имеет тенденцию к постепенному уменьшению с повышением давления.Лабораторные измерения в диапазоне давлений от 10 до 200 МПа показывают, что разница расщепления V S в направлении Z (для определенного давления) во время кругового нагнетания и сброса давления больше, чем у X и Y , что указывает на то, что большинство микротрещин и пор сланца имеют длинные оси, параллельные слоистости, и быстро закрываются при повышении давления. Анизотропия и расщепление сланцевой S-волны постепенно уменьшаются с повышением давления, с максимальным расщеплением в направлениях X и Y .

Предыдущие исследования показывают, что анизотропия распространения упругих волн в горных породах возникает в основном из-за ориентирования тонких прослоек и микротрещин и преимущественного ориентирования минералов. Наблюдение под микроскопом тонкого среза, перпендикулярного расслоению, показывает, что эластично сильночешуйчатые минералы состоят из биотита и актинолита, оба из которых демонстрируют ярко выраженную ориентацию, с небольшими жесткими зернами кварца, также присутствующими в чешуйчатых минералах (рис. 11).Среди границ чешуйчатых минералов и границ между чешуйчатыми минералами и зернами кварца имеются микротрещины, почти параллельные сланцеватости, которые имеют тенденцию к постепенному закрытию при герметизации, т. Но противоположные направления осей симметрии разных минералов не компенсируют внутреннюю анизотропию минералов. Поэтому конечная сила анизотропии во многом зависит от механизма ориентационного выравнивания различных минералов.Анизотропия сланца при высоких давлениях в основном зависит от ориентации биотита и актинолита.

(Рис.11)

Рис.11 Микрофотографии образца Б-1 (Qz: кварц, Bi: биотит, Act: актинолит) (одинарная поляризация)

Параметры, такие как модуль Юнга, модуль сдвига и коэффициент Пуассона, будут быстро расти с повышением давления при давлениях от <10 до 150 МПа.В ответ на закрытие микротрещин сланцевых ядер эти параметры становятся постоянными при всестороннем давлении > 150 МПа. Например, значения E (модуль Юнга) и G (модуль сдвига) перпендикулярно расслоению составляют 72,25 и 28,53 ГПа соответственно. На рис. 12 показано, как модуль Юнга и модуль сдвига изменяются в зависимости от всестороннего давления. Величины модуля упругости могут отражать внутренние свойства породообразующих минералов и прочность границ зерен в условиях растяжения и сжатия вдоль одной оси, простого сдвига или гидростатического давления. Нетрудно увидеть, что значения в направлениях X и Y довольно близки и, по-видимому, выше, чем в направлении Y , независимо от того, как мы вычисляем механические параметры, используя либо измерение скорости сланца, либо S- волновое расщепление. По данным родственных исследований (Li et al. ., 2006; Song, et al. ., 2004; Лехницкий, 1963; Bachman, 1983; Lo et al. ., 1986; Hao et al. ., ; Дейли и др. ., 1977), мы можем заключить, что сланец можно рассматривать как одну из типичных поперечных изотропных (TI) сред и его можно использовать для расчета сейсмической скорости на основе соответствующих моделей или формул.

(Рис.12)

Рис.12 Модуль сдвига и модуль Юнга как функция всестороннего давления

Как правило, мы использовали эллипсоид деформации, чтобы подогнать трехмерную ограниченную деформацию в деформированных породах. Связано ли трехмерное распределение сейсмических скоростей горных пород с эллипсоидом деформации? На основании ссылки Ji (2013), с разностью скоростей P-волны в направлениях X и Y ( V P (X)- V P (Y)) as X -ось и разность скоростей P-волны в направлениях Y и Z по оси Y ( V P (Y)- V P (Z)), это исследование нанесли на график все данные по сланцу из этого исследования и предыдущих исследований (рис.13). Если точки расположены близко к оси Y , скорости сланца почти одинаковы в направлениях Y и Z , но выше в направлении X . Если точки близки к оси X, скорости сланца будут примерно одинаковыми в направлениях X и Y , но низкими в направлении Z . А если точки падают на наклон 1, то V P (X) — V P (Y) = V P (Y) — V P (Y) З).

Факторы, влияющие на сейсмическую скорость горных пород, многочисленны и очень сложны. В целом их можно разделить на две группы: микроструктура и минеральный состав. После закрытия большинства микротрещин при высоких давлениях контролирующим фактором, влияющим на сейсмическую скорость, являются сами минералы. Поскольку контроль поля напряжений может привести к предпочтительной ориентации минералов во время образования горных пород, анизотропия самих минералов приведет к анизотропии сейсмической скорости горных пород.Предыдущие исследования показали, что горные породы обладают «памятью» напряжения, то есть текущие физические свойства породы могут отражать траекторию напряжения, которому она подверглась после образования. Следовательно, отклонение сейсмической скорости сланца при более высоких вмещающих давлениях может отражать его напряженное состояние (рис. 13).

(Рис.13)

Рис. 13 Диаграмма типа Флинна, показывающая скорость продольных волн сланца при 600 МПа (модифицировано из Ji et al.2006) (a) Диаграмма типа Флинна, показывающая анизотропию скорости P-волны; (b) Диаграммы полюсов, показывающие три типа концевых элементов контурных паттернов LPO осей c сланца.

При выборе направления распространения, перпендикулярного плоскости расслоения (направление Z), разница во времени быстрой и медленной сейсмических скоростей поперечных волн после расщепления поперечных волн очень мала. На стадии низкого всестороннего давления (<100 МПа) анизотропия может достигать 4%, но факторы, влияющие на сейсмическую скорость на стадии низкого давления, сложны и не имеют смысла.На стадии высокого давления (> 100 МПа) отклонение анизотропии составляет около 1% (рис. 14). Разница сейсмической анизотропии Vp в направлениях X и Y при высоких давлениях составляет <2% из-за закрытия большинства микротрещин и пор.

(Рис. 14)

Рис.14 V S анизотропия в направлении, перпендикулярном напластованию, как функция давления для сланца

Таким образом, изучение сейсмической скорости сланца может помочь получить истинные механические свойства и напряженное состояние сланца, что обеспечит новый подход к прогнозированию опасности землетрясений и определению литологии при разведке нефти.

5 ВЫВОДЫ

Наши эксперименты показывают, что сланец обладает значительной сейсмической анизотропией. В естественном состоянии сейсмические скорости ядер во всех направлениях увеличиваются с повышением давления, но анизотропия имеет тенденцию к уменьшению. И Р-волны, и S-волны имеют отчетливый гистерезис, т.е. одному давлению соответствуют два значения скорости, а значение скорости при разгерметизации больше. Сравнительный анализ экспериментальных данных позволяет сделать следующие выводы.

(1) На стадии низкого давления ведущим фактором является ориентационное выравнивание микротрещин, приводящее к сильной анизотропии образцов; на стадии высокого давления, когда большинство микротрещин закрыто, анизотропия образцов обусловлена ​​главным образом преимущественной ориентацией биотита и актинолита.Только в этот момент анизотропия может по-настоящему отражать природу породы.

(2) Механизм гистерезиса сейсмической скорости сланца заключается в том, что эти закрытые микротрещины и поры не могут снова полностью открыться (эквивалентно увеличению соотношения V P / V S ) и интенсивной деформации мягких Глинистые минералы (биотит) могут эффективно усиливать контакт между минеральными зернами.

(3)Сланец по своей природе является приблизительно поперечно-изотропным материалом.Механические свойства сланца в верхней части земной коры могут быть получены с помощью обычных проб и испытаний. Из-за сложности опробования на глубине для расчета его механических параметров, также характеризующихся поперечной изотропией, можно использовать подход «трехкомпонентная сейсмическая скорость». Таким образом, эти данные обеспечат важную основу для мониторинга опасности землетрясений и тектонической активности.

БЛАГОДАРНОСТИ

Проект финансировался совместно SinoProbe-Deep Exploration, Министерством интеллектуальной собственности и ресурсов Китая (SinoProbe-07) и Специальными фондами научных исследований в области общественной войны (201011071, 201011070) и Фондом фундаментальных исследований Института геомеханики. , CAGS, Китай (DZLXJK201214).Мы благодарим научного сотрудника доктора Ван Ляньцзе из Института механики CAGS за его совет. Авторы благодарны доктору Мэтью Солсбери и техническому содействию Р. Юлиуччи за работу над экспериментом, а рецензентам — за конструктивные предложения.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
