Расчет емкости рабочего конденсатора в таком случае проводим по такой формуле: Срабоч. Если запуск трехфазного двигателя проходит без нагрузки, то пусковую емкость можно не ставить. Что касается номинального напряжения устанавливаемых конденсаторов, оно должно быть 1. Таким образом применять можно конденсаторы с рабочим напряжением не менее вольт не ниже, лучше конечно на вольт. Исходя из практики принимается следующее решение, при выборе пускового и рабочего конденсаторов исходить надо из следующего: на один киловатт мощности двигателя надо брать мкф на пусковой конденсатор и мкф на рабочий.

Поиск данных по Вашему запросу:

Сколько нужно микрофарад на 1 квт

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Подбор конденсатора для электродвигателя 4 КВТ
• Как выбрать конденсатор для электродвигателя
• Какой нужен рабочий и пусковой конденсатор для двигателя 1.1 киловатт
• Подключение электродвигателя 380 на 220 Вольт с конденсатором. Подключаем двигатель 380 на 220
• мощный трехфазный двигатель (3-4 кВТ) в однофазной сети
• расчет квт двигатель для шлифования
• Расчет емкости конденсатора
• Подключение трехфазного электродвигателя
• Как подключить электродвигатель 380в на 220в

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Пусковые конденсаторы. Как подобрать и подключить.

Подбор конденсатора для электродвигателя 4 КВТ

Что делать, если требуется подключить двигатель к источнику, рассчитанному на другой тип напряжения например, трехфазный двигатель к однофазной сети? Такая необходимость может возникнуть, в частности, если нужно подключить двигатель к какому-либо оборудованию сверлильному или наждачному станку и пр.

В этом случае используются конденсаторы, которые, однако, могут быть разного типа. Соответственно, надо иметь представление о том, какой емкости нужен конденсатор для электродвигателя, и как ее правильно рассчитать. Конденсатор состоит из двух пластин, расположенных друг напротив друга.

Между ними помещается диэлектрик. Его задача — снимать поляризацию, то есть заряд близкорасположенных проводников. Задаваясь вопросом: как подобрать конденсатор для трехфазного электродвигателя, нужно принять во внимание ряд параметров.

Чтобы подобрать емкость для рабочего конденсатора, необходимо применить следующую расчетную формулу: Сраб.

Еще один вариант расчета — принять во внимание значение мощности двигателя. Осуществляя расчеты, не забывайте следить за значением тока, поступающего на фазную обмотку статора. Он не должен иметь большего значения, чем номинальный показатель. В случае, когда пуск двигателя производится под нагрузкой, то есть его пусковые характеристики достигают максимальных величин, к рабочему конденсатору добавляется пусковой.

Его особенность заключается в том, что он работает примерно в течение трех секунд в период пуска агрегата и отключается, когда ротор выходит на уровень номинальной частоты вращения. Рабочее напряжение пускового конденсатора должно быть в полтора раза выше сетевого, а его емкость — в 2, раза больше рабочего конденсатора.

Чтобы создать необходимую емкость, вы можете подключить конденсаторы как последовательно, так и параллельно.

Асинхронные двигатели , рассчитанные на работу в однофазной сети, обычно подключаются на вольт. Однако если в трехфазном двигателе момент подключения задается конструктивно расположение обмоток, смещение фаз трехфазной сети , то в однофазном необходимо создать вращательный момент смещения ротора, для чего при запуске применяется дополнительная пусковая обмотка.

Смещение ее фазы тока осуществляется при помощи конденсатора. Если вы размышляете: как подобрать конденсатор к электродвигателю в, стоит исходить из пропорций, приведенных выше. Тем не менее, нужно обязательно проследить за работой и нагревом двигателя после его подключения. Например, при заметном нагревании агрегата в режиме с рабочим конденсатором, следует уменьшить емкость последнего. В целом, рекомендуется выбирать конденсаторы с рабочим напряжением от В.

Как выбрать конденсатор для электродвигателя — вопрос непростой. Для обеспечения эффективной работы агрегата нужно чрезвычайно внимательно рассчитать все параметры и исходить из конкретных условий его работы и нагрузки.

Нажимая на кнопку «отправить», вы соглашаетесь с правилами обработки данных. Конфигуратор Выбирай электродвигатель грамотно Хочу стать участником бонусной программы. Что такое конденсатор Конденсатор состоит из двух пластин, расположенных друг напротив друга. Существует три вида конденсаторов: Полярные. Не рекомендуется использовать их в системах, подключенных к сети переменного тока, так как вследствие разрушения слоя диэлектрика происходит нагрев аппарата, вызывающий короткое замыкание.

Работают в любом включении, так как их обкладки одинаково взаимодействуют с диэлектриком и с источником. Электролитические оксидные. В роли электродов выступает тонкая оксидная пленка. Считаются идеальным вариантом для электродвигателей с низкой частотой, так как имеют максимально возможную емкость до мкФ.

Как подобрать конденсатор для трехфазного электродвигателя Задаваясь вопросом: как подобрать конденсатор для трехфазного электродвигателя, нужно принять во внимание ряд параметров. Таким образом вы рассчитаете емкость рабочего конденсатора в мкФ. Как подобрать конденсатор для однофазного электродвигателя Асинхронные двигатели , рассчитанные на работу в однофазной сети, обычно подключаются на вольт.

Итак, как подобрать конденсатор для однофазного электродвигателя? Емкость конденсатора: 70 мкФ на 1 кВт мощности двигателя. Связаться с нами:. Для входа в личный кабинет введите, пожалуйста, Ваш логин и пароль:. Изменить пароль Забыли свой пароль?

Амурская область Архангельская область Астраханская область Еврейская автономная область Забайкальский край Кабардино-Балкария Калининградская область Камчатский край Карачаево-Черкессия Красноярский край кроме г. Ачинска, г. Красноярска, г. Вологодская область Костромская область Ярославская область.

Тыва, р. Алтай Республика Хакасия Томская область. Кировская область Пермский край р. Башкортостан р. Марий Эл р. Татарстан р. Курганская область Свердловская область Тюменская обл.

Как выбрать конденсатор для электродвигателя

Термоваккумная обработка увеличивает срок службы конденсатора, исключая возможность внутренней коррозии элементов. Чистая комната, с контролем влажности и температуры воздуха, высокопроизводительное швейцарское оборудование. Мы готовы к выпуску до 20 шт. Там, где на других завода работают люди, у нас автоматизированные станки. Быстрее, качественнее, надежней. Наличие собственных тестовых лабораторий на все типы выпускаемой продукции позволяют дать дополнительную гарантию клиентам в качестве продукции.

Как правило, для рабочего конденсатора на 1 кВт мощности должно приходиться примерно 0,,8 мкФ емкости, и около 1, мкФ – для пускового .

Какой нужен рабочий и пусковой конденсатор для двигателя 1.1 киловатт

В домашнем хозяйстве или гараже иногда требуется подключить к однофазной проводке на Вольт электрический двигатель, рассчитанный на работу от 3-х фазной сети. Но так стоит делать только, если нет возможности подключения к трех фазной электросети, потому что в ней сразу создается вращающееся магнитное поле, необходимое для создания условий вращения ротора в статоре. К тому же достигается в этом режиме максимальная эффективность и мощность работы электродвигателя. При подключении к бытовой однофазной электросети подключайте три обмотки по схеме треугольника, что бы добиться наибольшей выходной мощности электромотора максимум 70 процентов по сравнению с 3 фазным подключением. При однофазном подключении на 2 выхода подключается фаза и ноль, а отсутствие третьей фазы компенсируется конденсатором. Направление вращения электродвигателя зависит от того, как подключить третий контакт через конденсатор- к фазе или к нулю. Для того что бы подключить маломощные электродвигатели до 1. Один его конец подключается к нулю, а второй к третьему выходу треугольника. Для изменения направления вращения мотора подключаем конденсатор не от нуля, а от фазы. Если двигатель при запуске работает сразу под нагрузкой или его мощность более полтора Киловатта , тогда для успешного запуска понадобиться добавить в схему еще и пусковой конденсатор параллельно рабочему.

Подключение электродвигателя 380 на 220 Вольт с конденсатором. Подключаем двигатель 380 на 220

Запуск 3х фазного двигателя от Вольт. Ничего, дело поправимое. Только придется подключить к двигателю конденсатор, и он заработает. Читаем подробно далее. Емкость применяемого конденсатора, зависит от мощности электродвигателя и рассчитывается по формуле.

Хорошо, если можно подключить двигатель к необходимому типу напряжения.

мощный трехфазный двигатель (3-4 кВТ) в однофазной сети

Расчет емкости рабочего конденсатора в таком случае проводим по такой формуле: Срабоч. Если запуск трехфазного двигателя проходит без нагрузки, то пусковую емкость можно не ставить. Что касается номинального напряжения устанавливаемых конденсаторов, оно должно быть 1. Таким образом применять можно конденсаторы с рабочим напряжением не менее вольт не ниже, лучше конечно на вольт. Исходя из практики принимается следующее решение, при выборе пускового и рабочего конденсаторов исходить надо из следующего: на один киловатт мощности двигателя надо брать мкф на пусковой конденсатор и мкф на рабочий. В вашем случае Сраб.

расчет квт двигатель для шлифования

Что делать, если требуется подключить двигатель к источнику, рассчитанному на другой тип напряжения например, трехфазный двигатель к однофазной сети? Такая необходимость может возникнуть, в частности, если нужно подключить двигатель к какому-либо оборудованию сверлильному или наждачному станку и пр. В этом случае используются конденсаторы, которые, однако, могут быть разного типа. Соответственно, надо иметь представление о том, какой емкости нужен конденсатор для электродвигателя, и как ее правильно рассчитать. Конденсатор состоит из двух пластин, расположенных друг напротив друга.

При расчётах нужно следить за током, который поступает на фазную обмотку статора агрегатов мощностью не более 1 кВт допускается в том случае, если их Здесь была выбрана несколько большая емкость, равная 10 мкФ.

Расчет емкости конденсатора

Сколько нужно микрофарад на 1 квт

За эти годы, с какими проблемами только не приходилось встречаться, от стандартных поломок на дороге до сложных ремонтов в сервисах. Работаю на выезде ремонт автомобилей и грузовых машин. Все понятно написано. Понял все, хотя с электрикой мы друг друга не любим.

Подключение трехфазного электродвигателя

ВИДЕО ПО ТЕМЕ: Как просто подключить трехфазный двигатель треугольником и звездой в сеть 220, через конденсатор.

При подключении асинхронного трехфазного электродвигателя на В в однофазную сеть на В необходимо рассчитать емкость фазосдвигающего конденсатора, точнее двух конденсаторов — рабочего и пускового конденсатора. Онлайн калькулятор для расчета емкости конденсатора для трехфазного двигателя в конце статьи. На картинке внизу статьи вы увидите обе эти схемы подключения. Стоит отметить, что на небольших электродвигателях, используемых для бытовых нужд, например, для электроточила на Вт, можно не использовать пусковой конденсатор, а обойтись одним рабочим конденсатором, я так делал уже не раз — рабочего конденсатора вполне хватает.

Адрес: Нижний Новгород, Ленинский район, ул. Ростовская д.

Как подключить электродвигатель 380в на 220в

Как подключить электродвигатель на Вольт с И на 5,5 кВт двигатель для бытовой сети. Кстати, КПД примерно равен 0,,88 для двигателей мощностью до 10 кВт и 0,,94 для двигателей свыше 10 кВт Еще раз обратимся к данным, рассматриваемого в этой статье двигателя АИР71А4. Мне нужно подключить асинхронный двигатель 4 квт на вольт, имеется пусковая и рабочая обмотки, сколько нужно емкости конденсаторов для пуска и для работы. Для грубого расчета силы тока двигателя подключенного треугольником к сети через конденсатор, можно взять мощность двигателя в Киловаттах, ну например теже 30 КВТ и умножить примерно на 3. Онлайн калькулятор для расчета емкости конденсатора для трехфазного двигателя в конце статьи Как подключить асинхронный двигатель? Расчет припусков и промежуточных размеров для шатунных шеек чугунного коленчатого вала произведено аналогично коренным Результаты вычислений вносим в табл Идея этого поста родилась после многочисленных доставалок «сильно грамотных» инженеров на тему о том, что на двигатель мощностью, ну например 15 квт ….

Вернуться назад 60 1 2 3 4 5. Установите галочку:. Комментарии 9.

Сколько нужно емкости конденсаторов для запуска двигателя 2.2 кВт 380в в сеть 220в используются вот такие конденсаторы — Спрашивалка

Сколько нужно емкости конденсаторов для запуска двигателя 2. 2 кВт 380в в сеть 220в используются вот такие конденсаторы — Спрашивалка

АБ

Алексей Бухаркин

• запуск
• двигатель
• сеть
• емкость
• конденсатор
• квт

An

Anton

400 вольт- мало. минимум 630. http://gardenweb.ru/vklyuchenie-v-odnofaznuyu-set-trekhfaznogo-elektrodvigatelya тут как раз двигло 2,2 кВт не забудь — все упирается в отбираемую от двигателя мощность на валу. групп конденсаторов должно быть 2- рабочая + пусковая (разгонная) — иначе двигло будет реветь.

СК

Стас Кор

Ориентировочно от 80 до 100 мкф на киловатт мощности в зависимости от нагрузки на валу электродвигателя. Рабочую ёмкость можно определить: соединение обмоток эл.

двигателя»звездой» Ср=2800*I / U, при соединении» треугольник» Cр= 4800*I / U. Cр-мкф, I- A, U-вольт. I= P / (1,73*U*n*Cosф) . n-КПД и Cosф- на шильдике дв-ля. Обычно 0,8-0,9. Пусковая ёмкость в 2-3 раза больше рабочей.

ЮВ

Юрий Виноградов

8 мкф на 100 ватт, желательно не меньше 600вольт пробивное напряжение.

ЕЭ

Елена Энгельман

Любовь

Можно и из таких набрать батарею емкостью около 200Мкф=20 шт. (описание выше) , но нет гарантии, что они не постреляют по одному или хором. Ставить нужно на рабочее напряжение 600В.

ЕП

Елена Пастухова

я правильно понимаю что если рабочий у нас 150 мкф то пусковой должен быть 300 что в сумме даст 450 ?

ПЕ

Письменная Елена

http://www.skrutka.ru/sk/tekst.php?id=13

Похожие вопросы

помогите подключить двигатель в сеть 220в.

нужна помощь в подключении трехфазного двигателя от 220в. двигатель после перемотки, из двигателя торчит три пары провод

Что такое разделяющие конденсаторы и для чего они используются?

В клемной коробке трехфазного двигателя — 5 выводов. Как подсоединять такой двигатель к сети 220В?

подбор пускового конденсатора для запуска эл. двигателя от 220в. 3х фазного двигателя от 220в и рабочего.

сколько нужно конденсаторов и какой мощности на трехфазный двигатель 2.2 чтоб работал без рабочих конденсаторов?

Емкость конденсатора, На что влияет, зачем нужна?

Как подключить двигатель selni U2.50.45.01 от стиральной машины в сеть 220В

как запустить електродвигатель 4кв и какая емкость нужна для запуска под нагрузкой от сети 220в

Скажите пожалуйста, что это за конденсатор? Какая емкость? Он не рабочий, нужно заменить

Сколько микрофрад должно быть в 1 киловатте. Трехфазный двигатель

Пожалуй, самым распространенным и простым способом подключения трехфазного электродвигателя в однофазную сеть При отсутствии питающего напряжения ~380 В является способ с использованием фазоинверторного конденсатора, через который проходит третья обмотка электродвигатель работает. Перед подключением трехфазного электродвигателя в однофазную сеть убедитесь, что его обмотки соединены «треугольником» (см. рис. ниже, вариант 2), так как именно такое соединение даст минимальные потери мощности 3х-фазного двигатель При включении в сеть ~ 220 В.

Мощность, развиваемая трехфазным электродвигателем, включенным в однофазную сеть, при такой схеме соединения обмоток может составлять до 75% его номинальной мощности. При этом частота вращения двигателя практически не отличается от его частоты при работе в трехфазном режиме.

На рисунке показаны клеммные колодки электродвигателей и соответствующие им схемы соединения обмоток. Однако исполнение клеммной коробки электродвигателя может отличаться от показанного ниже — вместо клеммных колодок в коробке могут располагаться два отдельных пучка проводов (по три в каждой).

Эти жгуты проводов являются «началом» и «концом» обмотки двигателя. Их нужно «прозвонить», отделить обмотки друг от друга и соединить по нужной вам схеме «Треугольник» — последовательно, когда конец одной обмотки соединяется с началом другой т. н. Д (С1-С6, С2-С4, С3-С5).

При включении трехфазного электродвигателя в однофазную сеть по схеме треугольника добавляются испытательный конденсатор СП, который используется кратковременно (только для пуска) и рабочий конденсатор СР.

В качестве кнопки SB для запуска электронной почты. Двигатель малой мощности (до 1,5 кВт) Можно использовать обычную кнопку «Пуск», применяемую в схемах управления магнитных пускателей.

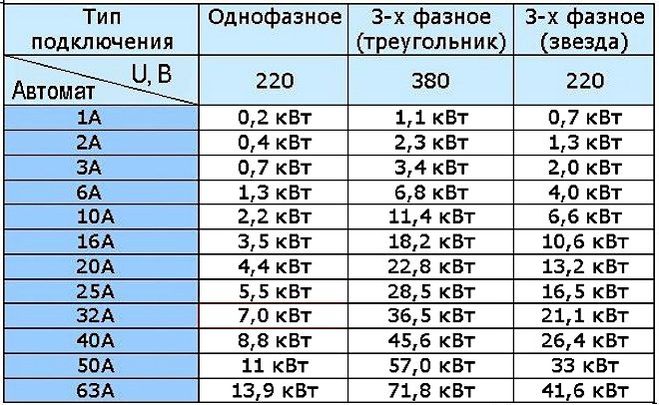

Для двигателей большей мощности стоит заменить на автомат переключения. Мощный — например, автомат. Единственным неудобством в этом случае будет необходимость вручную отключать конденсатор СП после того, как электродвигатель будет вращаться.

Таким образом, в схеме реализована возможность двухступенчатого управления электродвигателем, уменьшающая общую емкость конденсаторов при «разгоне» двигателя.

Если мощность двигателя небольшая (до 1 кВт), то его можно запустить и без пускового конденсатора, оставив в цепи только рабочий конденсатор СР.

• С ведомым = 2800. I/U, ICF — для двигателей, включенных в однофазную сеть при соединении звездой «Звезда».

Это наиболее точный метод, требующий, однако, измерения силы тока в цепи электродвигателя. Зная номинальную мощность двигателя, для определения емкости рабочего конденсатора лучше использовать следующую формулу:

С раб = 66·r ном, мкФ, где ном — номинальная мощность двигателя.

Уподобляя формулу, можно сказать, что для работы трехфазного электродвигателя в однофазной сети емкость конденсатора на каждые 0,1 кВт его мощности должна быть около 7 мкФ.

Итак, для двигателя мощностью 1,1 кВт емкость конденсатора должна быть 77 мк. Такой контейнер можно набрать несколькими конденсаторами, соединенными между собой параллельно (общая емкость в этом случае будет равна общей), используя следующие типы: МБГХ, БГТ, КГБ с рабочим напряжением, превышающим напряжение в сети на 1,5 раза.

Рассчитав емкость рабочего конденсатора, можно определить емкость пуска — она ​​должна превышать емкость рабочего в 2-3 раза. Применять конденсаторы для пуска следует тех же типов, что и рабочие, в крайнем случае и при условии очень кратковременного запуска можно применить электролитические — типов К50-3, СЕ-2, ЭГК-М, рассчитанные на напряжение не ниже 450 В. В.

Как подключить трехфазный двигатель к однофазной сети.

подключение двигателя 380 к 220 вольт

Правильный подбор конденсаторов к электродвигателю

Запуск 3-х фазных двигателей от 220 вольт

Часто возникает необходимость в подсобном хозяйстве подключить трехфазный электродвигатель , а есть только однофазная сеть ( 220 В). Ничего, суть исправлена. Только надо подключить конденсатор к двигателю, и он заработает.

Емкость применяемого конденсатора зависит от мощности электродвигателя и рассчитывается по формуле

С = 66·р ном

где С — емкость конденсатора, мкф, Р ном — номинальная мощность электродвигателя, кВт.

Например, для электродвигателя мощностью 600 Вт необходим конденсатор емкостью 42 мкФ. Конденсатор такой емкости можно собрать из нескольких параллельно соединенных конденсаторов меньшей емкости:

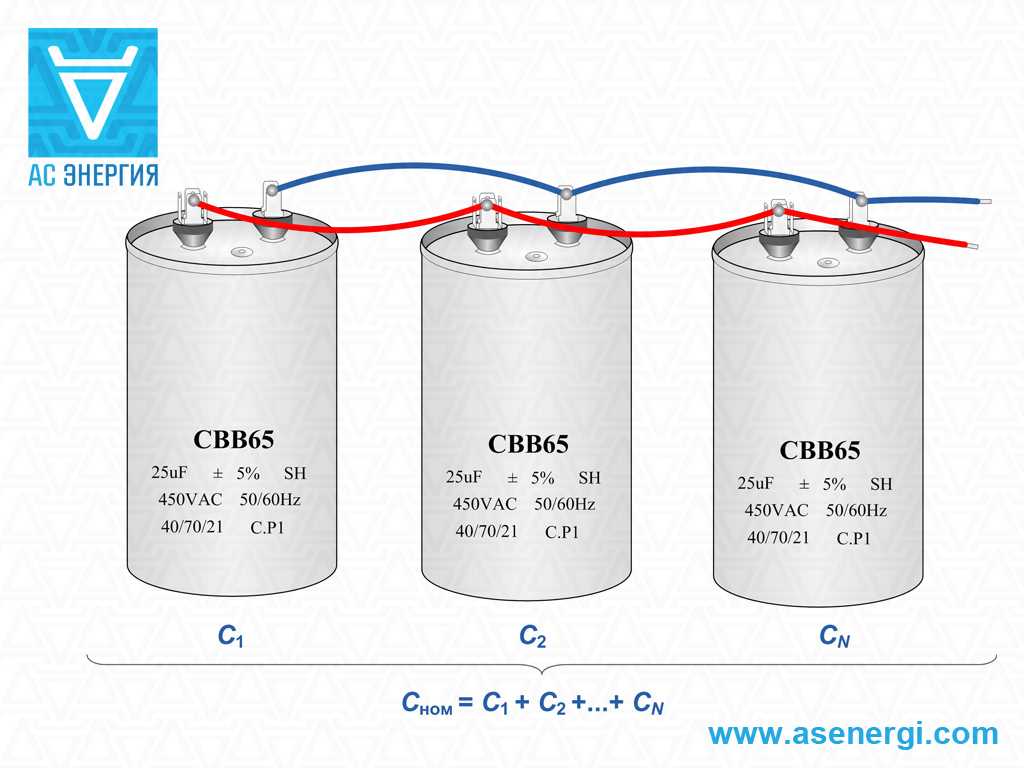

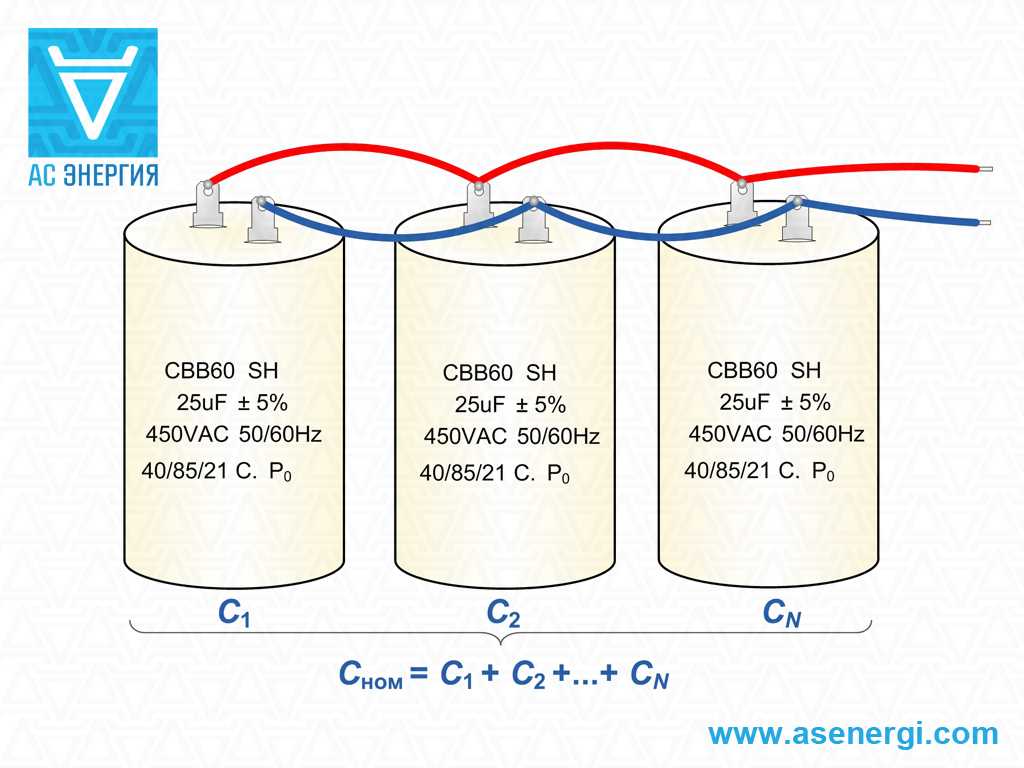

Кл всего = С 1 + С 1 + … + с n

Итак, суммарная емкость конденсаторов двигателя мощностью 600 Вт должна быть не менее 42 мк. Необходимо помнить, что подходят конденсаторы, рабочее напряжение которых в 1,5 раза больше напряжения в однофазной сети.

В качестве рабочих конденсаторов могут быть использованы конденсаторы кондиционерного типа, ИБГЦ, БГЦ. При отсутствии таких конденсаторов применяют электролитические конденсаторы. В этом случае корпус электролитического конденсатора соединяется между собой и хорошо изолируется.

Обратите внимание, что скорость вращения трехфазного электродвигателя, работающего от однофазной сети, практически не изменяется по сравнению с частотой вращения двигателя в трехфазном режиме.

Большинство трехфазных электродвигателей подключаются к однофазной сети по схеме «Треугольник» ( рис. один ). Мощность, развиваемая трехфазным электродвигателем, включенным по схеме треугольник, составляет 70-75% от его номинальной мощности.

Рис. 1. Принципиальная (а) и монтажная (б) схемы включения трехфазного электродвигателя в однофазную сеть по схеме «Треугольник»

Трехфазный электродвигатель также соединены по схеме «Звезда» (рис. 2).

Рис. 2. Принципиальная (а) и монтажная (б) схемы включения трехфазного электродвигателя в однофазную сеть по схеме «Звезда»

Для соединения по схеме «Звезда» необходимо две фазные обмотки электродвигателя подключить непосредственно в однофазную сеть (220 В), а третью — через рабочий конденсатор ( С П) к любой из двух проводов.

Для запуска трехфазного двигателя малой мощности обычно достаточно только рабочего конденсатора, но при мощности более 1,5 кВт электродвигатель либо не запускается, либо очень медленно набирает обороты, поэтому необходимо использовать пусковой конденсатор ( ИЗ Р). Емкость пускового конденсатора в 2,5-3 раза больше емкости рабочего конденсатора. Электролитические конденсаторы электролитического типа лучше всего использовать в качестве триггерных конденсаторов. ЭП. Или однотипные, а также рабочие конденсаторы.

Схема подключения трехфазного электродвигателя с пусковым конденсатором С П приведена на рис. 3. .

Рис. 3. Подключение трехфазного электродвигателя к однофазной сети по схеме «Треугольник» с пусковым конденсатором на

Необходимо помнить: Пусковые конденсаторы включают только в момент пуска трехфазного двигателя, подключенного к однофазной сети на 2-3 с, затем пусковой конденсатор отключают и разряжают.

Обычно выводы статорных обмоток электродвигателей маркируют металлическими или картонными бирками с обозначением и концами обмоток. Если теги по каким-то причинам не получается применить следующим образом. Сначала определяют принадлежность проводов к отдельным фазам обмотки статора. Для этого возьмите любой из 6-ти наружных выводов электродвигателя и присоедините его к любому источнику питания, а второй вывод источника подключите к контрольной лампочке, а второй провод от лампы попеременно прикоснитесь к оставшимся 5-ти выводам обмотки статора. пока лампа не загорится. Загорание лампочек означает, что 2 выхода относятся к одной фазе. Условно отметьте метками начало первого провода С1, а его конец — С4. Аналогично находим начало и конец второй обмотки и обозначаем их С2 и С5, а начало и конец третьей — СЗ и С6.

Следующим и основным этапом будет определение начала и конца обмоток статора . Для этого воспользуемся методом подбора, который применяется для электродвигателей мощностью до 5 кВт. Соедините все начала фазных обмоток электродвигателя по ранее прикрепленным биркам в одной точке (по схеме «Звезда») и включите двигатель в однофазную сеть с помощью конденсаторов.

Если двигатель без сильного гула сразу сбрасывает номинальную скорость вращения, это значит, что все пуски или все концы обмотки пришли в общую точку. Если при включении двигатель сильно гудит и ротор не может набрать номинальную частоту вращения, то в первой обмотке поменяйте выводы С1 и С4 местами. Если не поможет, верните концы первой обмотки в исходное положение и теперь выводы С2 и С5 меняются местами. Проделайте то же самое с третьей парой, если двигатель продолжает гудеть.

При определении начал и концов фазных обмоток статора электродвигателя строго соблюдать правила техники безопасности. В частности, касаясь зажимов обмотки статора, держите провода только за изолированную часть. Это необходимо сделать еще и потому, что электродвигатель имеет общий стальной магнитопровод и на зажимах других обмоток может появиться большое напряжение.

Для изменения направления вращения Ротор трехфазного электродвигателя, включенного в однофазную сеть по схеме «Треугольник» (см. рис. один ), совсем третью фазную обмотку статора ( В. ) Подключить через конденсатор к зажиму второй фазной обмотки статора ( В. ).

Для изменения направления вращения трехфазного электродвигателя, включенного в однофазную сеть по схеме «Звезда» (см. рис. 2, Б. ), необходима третья фазная обмотка статора ( Вт. ) Подключить через конденсатор к клетке второй обмотки ( В. ). Направление вращения однофазного двигателя изменяется путем изменения соединения конца пуска Р1 и Р2 (рис. 4) .

При проверке технического состояния Электродвигателей часто можно заметить вероятность того, что после длительной работы появляется посторонний шум и вибрация, а ротор трудно проворачивается вручную. Причиной этого может быть плохое состояние подшипников: беговые дорожки покрыты ржавчиной, глубокими царапинами и вмятинами, повреждены отдельные шарики и сепаратор. Во всех случаях необходимо детально осмотреть электродвигатель и устранить неисправности. При незначительных повреждениях достаточно промыть подшипники бензином, смазать их, очистить корпус двигателя от грязи и пыли.

Для замены поврежденных подшипников снимите их с помощью съемника с вала и промойте опорное место подшипника. Новый подшипник нагреть в масляной ванне до 80°С. Прилить металлическую трубку, внутренний диаметр которой немного превышает диаметр вала, к внутреннему кольцу подшипника и легкими ударами молотка по трубе насадить подшипник на валу двигателя. После этого заполните подшипник на 2/3 объема смазки. Стройте в обратном порядке. В правильно собранном электродвигателе ротор должен вращаться без стука и вибрации.

Что делать, если необходимо подключить двигатель к источнику, рассчитанному на другой тип напряжения (например, трехфазный двигатель к однофазной сети)? Такая необходимость может возникнуть, в частности, при необходимости подключения двигателя к какому-либо оборудованию (сверлильному или наждачному станку и т. д.). При этом используются конденсаторы, которые, однако, могут быть разных типов. Соответственно, необходимо иметь представление, какой мощности вам нужен конденсатор для электродвигателя, и как его правильно рассчитать.

Что такое конденсатор

Конденсатор состоит из двух пластин, расположенных друг напротив друга. Между ними помещается диэлектрик. Его задача снять поляризацию, т.е. заряд почти замкнутых проводников.

Конденсаторы бывают трех типов:

• Полярные. Не рекомендуется использовать их в системах, подключенных к сети переменного тока, т.к. из-за разрушения диэлектрического слоя происходит нагрев устройства, вызывающий короткое замыкание.
• Неполярный. Работают в любом включении, т.к. их обкладки одинаково взаимодействуют с диэлектриком и источником.
• Электролитический (оксидный). В роли электродов выступает тонкая оксидная пленка. Рассмотрим идеальный вариант для низкочастотных электродвигателей, т.к. имеют максимально возможную мощность (до 100 000 мкф).

Как выбрать конденсатор на трехфазный электродвигатель

Задаваясь вопросом: как выбрать конденсатор на трехфазный электродвигатель, нужно учитывать ряд параметров.

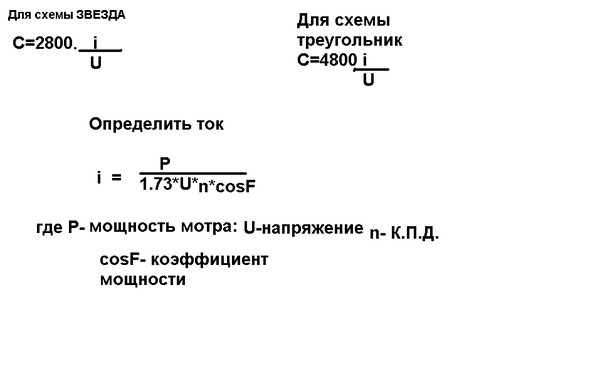

Для выбора емкости для рабочего конденсатора необходимо применить следующую расчетную формулу: себ. = К*ПЧ/У сети, где:

• k — специальный коэффициент, равный 4800 для соединения «Треугольник» и 2800 для «Звезды»;
• IF — номинальное значение тока статора, это значение обычно указывается на самом электродвигателе, при его утере или неразборчивости измеряется специальными галочками;
• U сеть — напряжение питания сети, т.е. 220 вольт.

Таким образом, вы рассчитаете емкость рабочего конденсатора в МКФ.

Другой вариант расчета – учитывать значение мощности двигателя. Мощность 100 Вт соответствует конденсатору емкостью около 7 мкФ. При расчетах не забывайте следить за величиной тока, поступающего на фазную обмотку статора. Он не должен иметь большую величину, чем номинальная цифра.

В случае, когда пуск двигателя производится под нагрузкой, т.е. его пусковые характеристики достигают максимальных значений, к рабочему конденсатору добавляется пуск. Его особенность в том, что он работает около трех секунд во время запуска агрегата и выключается, когда ротор выходит на уровень номинальной скорости. Рабочее напряжение пускового конденсатора должно быть в полтора раза выше сетевого, а его емкость в 2,5-3 раза больше рабочего конденсатора. Для создания необходимой емкости можно подключать конденсаторы как последовательно, так и параллельно.

Как выбрать конденсатор для однофазного электродвигателя

Асинхронные двигатели, предназначенные для работы в однофазной сети, обычно подключаются к напряжению 220 вольт. Однако если в трехфазном двигателе момент соединения задается конструктивно (расположением обмоток, смещением фаз трехфазной сети), то в однофазном нужно создать крутящий момент ротора ротора, для чего применен дополнительный пуск обмотки. Смещение его текущей фазы осуществляется с помощью конденсатора.

Итак, как выбрать конденсатор для однофазного электродвигателя?

Чаще всего значение общей емкости себан + спуск (не отдельный конденсатор) составляет: 1 мкФ на каждые 100 Вт.

Существует несколько режимов работы двигателей данного типа:

• Пусковой конденсатор + Дополнительная обмотка (подключается в момент пуска). Емкость конденсатора: 70 мкФ на 1 кВт мощности двигателя.
• Рабочий конденсатор (емкость 23-35 мкФ) + дополнительная обмотка, которая находится во включенном состоянии все время работы.
• Рабочий конденсатор + пусковой конденсатор (соединены параллельно).

Если вы думаете: как подобрать конденсатор к электродвигателю 220В, то необходимо исходить из пропорций выше. Тем не менее, необходимо следить за работой и нагревом двигателя после его подключения. Например, при заметном нагреве блока в режиме работы конденсатора емкость последнего следует уменьшить. В целом рекомендуется выбирать конденсаторы с рабочим напряжением 450 В.

Как выбрать конденсатор для электродвигателя — вопрос не из легких. Для обеспечения эффективной работы агрегата необходимо предельно тщательно рассчитывать все параметры и исходить из конкретных условий его работы и нагрузки.

Хорошо, если можно подключить двигатель к нужному типу напряжения. А если такой возможности нет? Это становится головной болью, потому что не все умеют пользоваться трехфазным вариантом двигателя на базе однофазных сетей. Такая проблема появляется в различных случаях, может понадобиться использовать двигатель для наждачного или сверлильного станка — помогут конденсаторы. Но их много видов, и не каждый может разобраться.

Чтобы вы имели представление об их функциональности Далее разберемся, как выбрать конденсатор на электродвигатель. В первую очередь рекомендуем определиться с правильной емкостью этого вспомогательного устройства, и методами его точного расчета.

Что такое конденсатор?

Его устройство отличается простотой и надежностью — внутри двух параллельных пластин в пространстве между ними установлен диэлектрик, необходимый для защиты от поляризации в виде заряда, создаваемого проводниками. Но различные типы конденсаторов для электродвигателей поэтому легко ошибиться при покупке.

Рассмотрим их отдельно:

Полярные исполнения не подходят для подключения переменного напряжения, так как возрастает риск исчезновения диэлектрика, что неизбежно приведет к перегреву и аварийному возникновению — пожару или возникновению короткого замыкания.

Исполнения неполярного типа характеризуются качественным взаимодействием с любым напряжением, что обусловлено универсальным вариантом гальванического покрытия — удачно сочетается с повышенным током и различными видами диэлектриков.

Электролитные, часто называемые оксидными, считаются лучшими для работы с низкочастотными электродвигателями, так как их максимальная мощность может достигать 100 000 микроф. Это возможно благодаря тонкому типу оксидной пленки, входящей в конструкцию в качестве электрода.

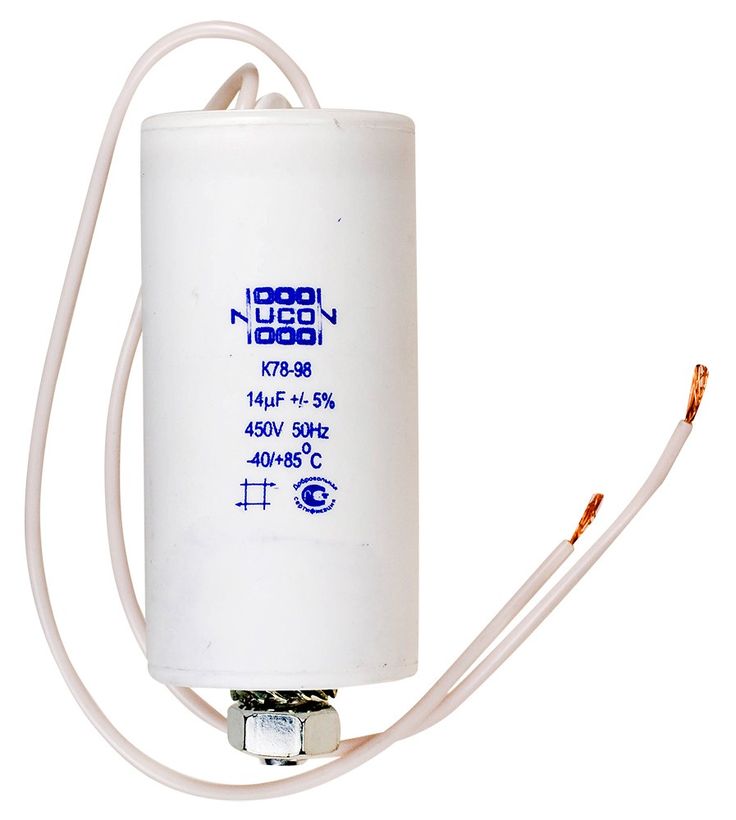

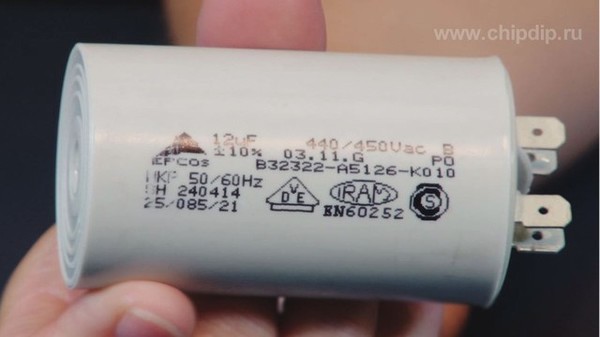

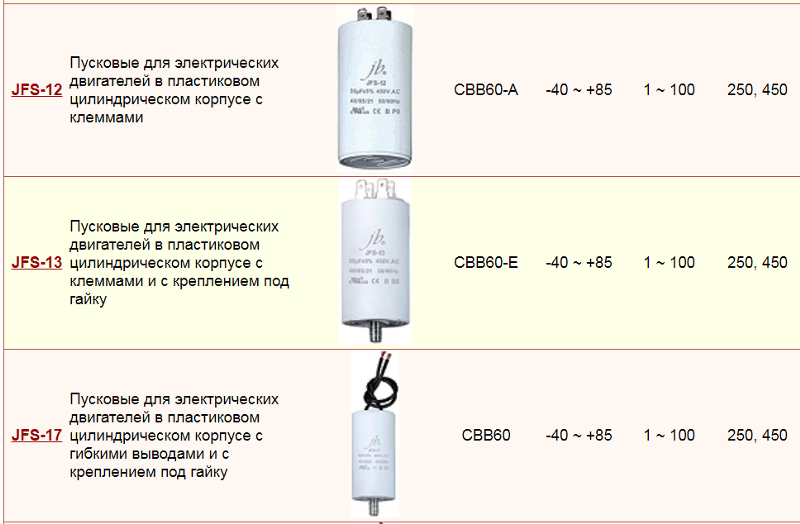

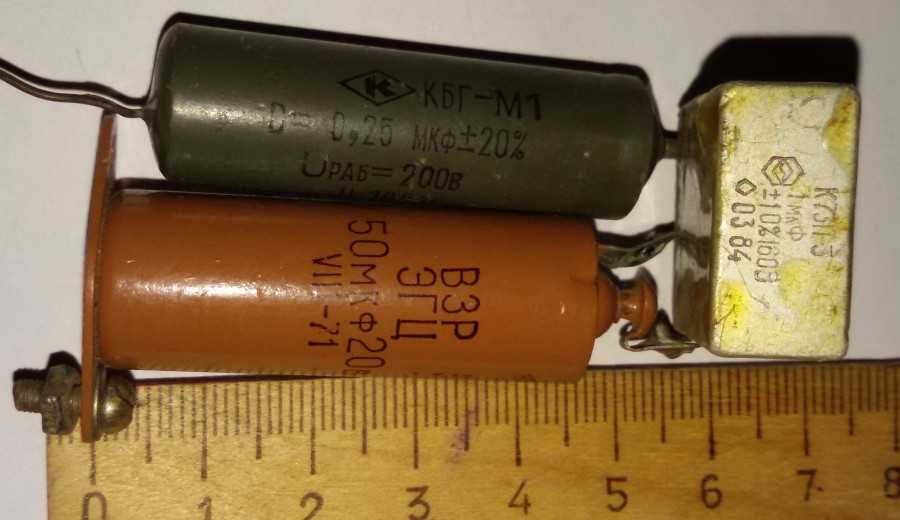

Теперь прочитайте фото конденсаторов для электродвигателя — это поможет отличить их по внешнему виду. Такая информация пригодится при покупке, и поможет приобрести необходимое устройство, ведь они все одинаковые. Но помощь продавца тоже может оказаться полезной — стоит воспользоваться его знаниями, если собственных недостаточно.

Если вам нужен конденсатор для работы с трехфазным электродвигателем

Необходимо правильно рассчитать емкость конденсатора электродвигателя, что можно сделать по сложной формуле или по упрощенной методике. Для этого мощности электродвигателя на каждые 100 Вт потребуется около 7-8 мкФ на емкость конденсатора.

Но при расчетах необходимо учитывать уровень воздействия напряжения на обмоточную часть статора. Превышение номинального уровня невозможно.

Если пуск двигателя возможен только на основе максимальной нагрузки, вам придется добавить пусковой конденсатор. Имеет кратковременную работу, так как используется около 3 секунд, пока обороты ротора не будут отпущены.

Надо иметь в виду, что для него потребуется мощность, увеличенная в 1,5 раза, и емкость в 2,5-3 раза в 3 раза больше, чем у сетевого варианта конденсатора.

Если нужен конденсатор для работы с однофазным электродвигателем

Обычно различные конденсаторы для асинхронных электродвигателей применяют для работы с напряжением 220 В с учетом установки в однофазную сеть.

Но процесс их использования несколько сложнее, так как трехфазные электродвигатели работают с конструктивным подключением, а для однофазных версий необходимо будет обеспечить смещаемый вращающий момент на роторе. Это обеспечивается увеличенным количеством обмотки для запуска, а фаза смещается усилиями конденсатора.

В чем сложность выбора такого конденсатора?

В принципе больше отличий нет, но разные конденсаторы для асинхронных электродвигателей потребуют другого расчета допустимого напряжения. На каждый МКФ бака устройства потребуется около 100 Вт. А отличаются они имеющимися режимами работы электродвигателей:

• Пусковой конденсатор и слой дополнительной обмотки (только для процесса пуска) тогда расчет емкости конденсатора 70 мкФ на 1кВт от мощности электродвигатель;
• Рабочий вариант конденсатора емкостью 25 — 35 мкФ применяется на базе дополнительной обмотки с постоянным подключением в течение всего времени работы устройства;
• Рабочий конденсатор используется на основе параллельного включения пускового варианта.

Но в любом случае необходимо отслеживать уровень нагрева элементов двигателя при его работе. Если наблюдается перегрев, то необходимо принять меры.

В случае исправного конденсатора рекомендуем уменьшить его емкость. Мы рекомендуем использовать конденсаторы в расчете на мощность в 450 и более В, так как они считаются оптимальным вариантом.

Во избежание неприятных моментов перед подключением к электродвигателю рекомендуем конденсатор выполнять с помощью мультиметра. В процессе создания необходимой связки с электродвигателем пользователь может создать полностью рабочую схему.

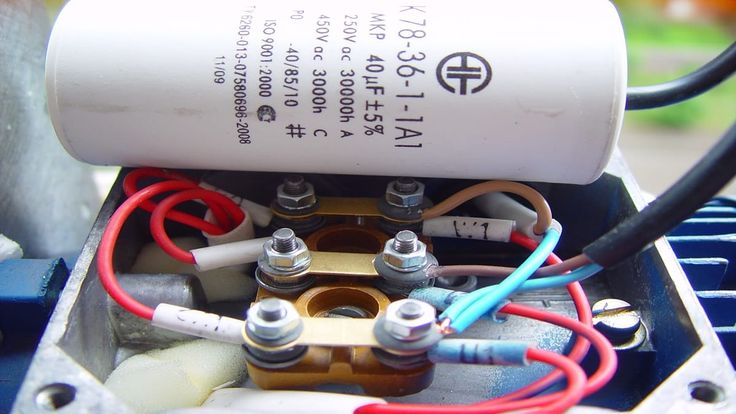

Обмотки и конденсаторы практически всегда находятся в клеммной части корпуса электродвигателя. За счет этого можно создать фактически любой апгрейд.

ВАЖНО: Триггерный вариант конденсатора должен иметь рабочее напряжение не менее 400 В, что связано с появлением повышенного всплеска мощности до 300 — 600 В, что происходит в процессе пуска или остановка двигателя.

Итак, как устроен однофазный асинхронный вариант электродвигателя? Разберемся в деталях:

• Часто используется для бытовой техники;
• Для его запуска используется дополнительная обмотка и элемент сдвига фазы — конденсатор;
• Подключается по набору схем с использованием конденсатора;
• Для улучшения начальной точки используется триггерная версия конденсатора, а производительность увеличивается с использованием рабочей версии конденсатора.

Теперь вы получили необходимую информацию и знаете, как подключить конденсатор к асинхронному двигателю, чтобы обеспечить максимальную эффективность. А еще у вас есть знания о конденсаторах и способах их использования.

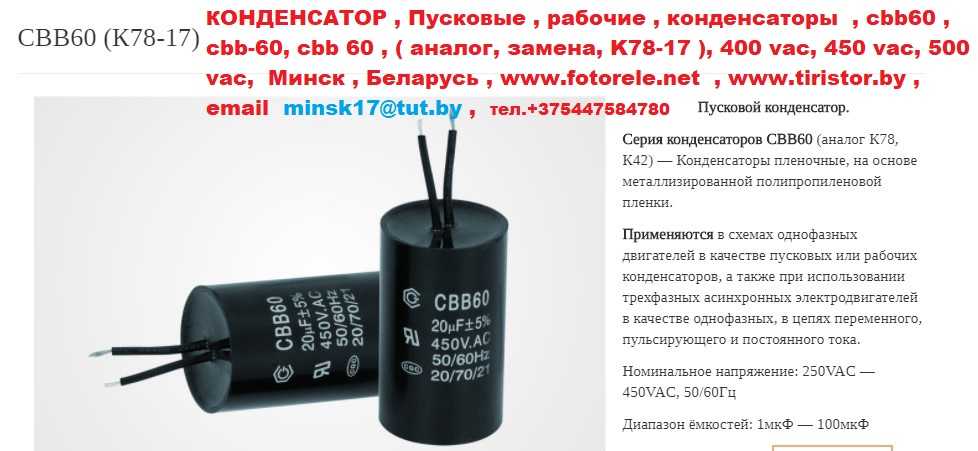

Стоковые конденсаторы FOTO для электродвигателя

и ASINCH. . А при изготовлении самодельных бурильных машин, бетономешалок, емок и прочего возникает необходимость использования мощного привода. Мотор от болгарки, например, использовать не получится — оборотов у него много, а мощность маленькая, приходится использовать механические редукторы, усложняющие конструкцию.

Особенности конструкции асинхронных трехфазных двигателей

Асинхронные машины переменного тока просто находка для любого хозяина. Вот только подключить их к бытовой сети оказывается проблематично. Но все же можно найти подходящий вариант, при использовании которого потери мощности будут минимальными.

Прежде чем разобраться с его дизайном. Состоит из таких элементов:

1. Ротор, изготовленный по типу «Белих Ячейка».
2. Статор с тремя одинаковыми обмотками.
3. Клеммная коробка.

Обязательно на двигателе должна быть металлическая вывеска — на ней прописаны все параметры, даже год выпуска. В клеммную коробку выходят провода от статора. Тремя перемычками все провода коммутируются между собой. А теперь давайте посмотрим, какие существуют схемы подключения мотора.

Соединение по схеме «Звезда»

Каждая обмотка имеет начало и конец. Перед подключением двигателя 380 на 220 нужно узнать, где концы обмоток. Для подключения по схеме «Звезда» достаточно установить перемычки так, чтобы все концы были замкнуты. К началу обмоток нужно подключить три фазы. При запуске двигателя желательно использовать эту схему, так как при работе не наводятся большие токи.

Но добиться большой мощности вряд ли получится, поэтому на практике используются гибридные схемы. Запустить двигатель с включенными обмотками по схеме «Звезда», а при выходе из устоявшегося режима переключиться на «треугольник».

Схема подключения «Треугольник»

Минус использования такой схемы в трехфазной сети — в обмотках и проводах наводятся большие токи. Это приводит к повреждению электрооборудования. А вот при работе в бытовой сети 220 таких проблем нет. А если подумать, как подключить асинхронный двигатель 380 на 220 В, то ответ очевиден – только с применением схемы «Треугольник». Для того, чтобы подключить по такой схеме, нужно каждую обмотку начинать соединять с концом предыдущей. К вершинам получившегося треугольника нужно подключить питание.

Подключение двигателя с помощью преобразователя частоты

Этот способ одновременно самый простой, прогрессивный и дорогой. Хотя если вам нужен функционал от электропривода, то денег не пожалеете. Стоимость простейшего преобразователя частоты около 6000 руб. Но с ним двигатель на 380 не составит труда подключить к 220 В. Но нужно выбрать правильную модель. Во-первых, нужно обратить внимание на то, к какой сети разрешено подключение устройства. Во-вторых, обратите внимание на количество выходов.

Для нормальной работы в бытовых условиях необходимо подключение преобразователя частоты к однофазной сети. А на выходе должно быть три фазы. Рекомендуется внимательно изучить инструкцию по эксплуатации, чтобы не ошибиться с подключением, иначе можно лечить мощные транзисторы, которые установлены в устройстве.

Использование конденсаторов

При использовании двигателя мощностью до 1500 Вт можно установить только один конденсатор — рабочий. Для расчета его мощности используйте формулу:

Себ = (2780*i)/U = 66*р.

I — рабочий ток, u — напряжение, P — мощность двигателя.

Для упрощения расчета можно поступить иначе — на каждые 100 Вт мощности необходимо 7 мкФ емкости. Следовательно, двигателю на 750 Вт нужно 52-55 мкФ (нужно немного поэкспериментировать, чтобы добиться нужного сдвига фазы).

В случае отсутствия конденсатора нужной емкости, нужно подключить параллельно те, что используются, при этом используется такая формула:

Логин = C1+C2+C3+…+CN.

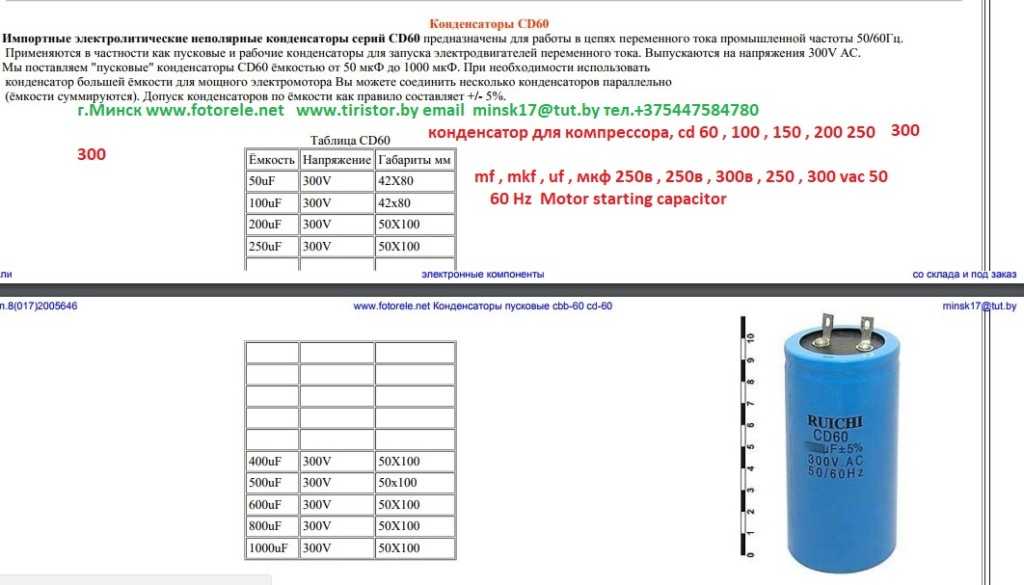

Пусковой конденсатор необходим при использовании двигателей мощностью свыше 1,5 кВт. Пусковой конденсатор работает только в первые секунды включения, чтобы дать «толчок» ротором. Включается через кнопку параллельно рабочей. Другими словами, фаза больше смещается вместе с ним. Только так можно подключить двигатель 380 на 220 через конденсаторы.

Суть использования рабочего конденсатора в образовавшейся третьей фазе. В качестве первых двух используется ноль и фаза, которая уже есть в сети. Проблем с подключением двигателя быть не должно, самое главное спрятать конденсаторы подальше, желательно в герметичный крепкий корпус. Если элемент выйдет из строя, он может взорваться и нанести вред другим. Напряжение конденсаторов должно быть не менее 400 В.

Подключение без конденсаторов

Но возможно подключение двигателя 380 на 220 без конденсаторов, для этого даже не надо покупать преобразователь частоты. Достаточно прокатиться по гаражу и найти несколько основных компонентов:

1. Два транзистора CT315 T. Стоимость на рации около 50 копеек. Штучно, иногда даже меньше.
2. Два тиристора типа КУ202Н.
3. Диоды полупроводниковые Д231 и КД105Б.

Также потребуются конденсаторы, резисторы (постоянные и переменные), стабилины. Вся конструкция кроется в корпусе, способном защитить от поражения электрическим током. Элементы, используемые в конструкции, должны работать при напряжении до 300 В и силе тока до 10 А.

Возможна как навесная установка, так и печатная. Во втором случае потребуется фольгированный материал и умение с ним работать. Обратите внимание на то, что отечественные тиристоры типа КУ202Н сильно греются, особенно при мощности привода свыше 0,75 кВт. Поэтому устанавливайте элементы на алюминиевые радиаторы, при необходимости используйте дополнительный обдув.

Теперь вы знаете, как двигатель 380 самостоятельно подключается к 220 (в бытовую сеть). Ничего сложного в этом нет, вариантов много, поэтому можно выбрать наиболее подходящий для конкретной цели. Но лучше всего один раз потратить и приобрести, это многократно увеличивает количество приводных функций.

Правильный размер конденсатора

Правильный размер конденсатора

a Конденсатор

Я не знаю, сколько раз технический специалист говорил, что они установили деталь на основе того, что было в их сервисном грузовике. Я слышал, что технические специалисты тратят деньги впустую, увеличивая контакторы, вырезая воздушные фильтры и даже используя контролируемые вещества для очистки стоков конденсата! Конечно, все эти сценарии выполняют свою работу, но я бы назвал множество причин, почему бы не делать их. Единственное, что меня беспокоит, это когда технический специалист не проверяет, что он устанавливает двойной рабочий конденсатор правильного размера. Хотите верьте, хотите нет, но есть простой способ определить правильный размер конденсатора, не дожидаясь гуру дистрибьютора. Конечно, вы могли бы использовать мультиметр, который показывает микрофарад (мкФ), но это скажет вам только в том случае, если имеющийся конденсатор слабый — не тот размер!

Проверка напряжения/ампер

Если конденсатор работает под нагрузкой, вам потребуется измерить общее напряжение между клеммами HERM и COMMON на рабочем конденсаторе (т. е. 345 В переменного тока). Затем измерьте силу тока на проводе, ведущем от HERM к START на компрессоре (т. е. 4 ампера).

Используйте уравнение ниже, чтобы проверить размер конденсатора. Полученная микрофарад (мкФ) должна соответствовать размеру установленного конденсатора.

Слишком большой или малый размер конденсатора вызовет дисбаланс в магнитном поле двигателя. Это колебание при работе приведет к шумной работе, увеличению энергопотребления, снижению производительности двигателя и, в конечном итоге, к перегреву или перегрузке двигателей, таких как компрессоры. Рабочий конденсатор должен иметь микрофарад (мкФ), на который рассчитан двигатель. Конденсаторы с номинальной емкостью выше 70 мкФ считаются пусковыми конденсаторами и обычно удаляются из цепи электрически во время работы. Отсюда и пошло правило +/- 10% от рейтинга, ТОЛЬКО для пусковых конденсаторов! Номинальное напряжение должно быть не ниже указанного значения для двигателя, для центральных тепловых насосов и кондиционеров это обычно минимум 370 В переменного тока. Большинство новых конденсаторных блоков предназначены для конденсаторов на 440 В переменного тока и более долговечны при колебаниях напряжения питания.
