принцип работы, виды, конструкция, монтаж
При необходимости справиться с особо низкими температурами в каких-либо конструктивных элементах построек, системах коммуникаций, предметах бытового благоустройства используется нагревательный кабель. Данное устройство обеспечивает дополнительный подогрев по всей длине или области прокладки трассы. При этом важно учитывать принцип работы нагревательного элемента и в каких ситуациях его целесообразно применять.
Назначение и принцип работы
Назначение нагревательных кабелей позволяет охватывать как разнообразные сферы промышленной деятельности, так и решать различные бытовые задачи. Наиболее часто нагревательный кабель используется для:
- Обогрева помещений или сооружений с малой кубатурой, включая декоративные комнаты, террариумы, шахты и колодцы;
- Нагревания всего или только участка трубопровода, водопровода, канализации и других объектов, расположенного на открытом воздухе или в не отапливаемом помещении;
- Разогрева замороженных объектов при выполнении на них каких-либо технологических операций;
- Защиты от замерзания воды или для предотвращения скопления влаги;
- Предотвращения образования льда или отложения снега;
- Поддержания температуры какого-либо объекта в заданных пределах.
Принцип работы нагревательного кабеля описывается законом Джоуля-Ленца, который гласит, что при протекании электрического тока по любому резистивному элементу, из него будет выделяться тепловая энергия. Данный процесс обуславливается наличием электрического сопротивления у токопроводящего материала, которое возникает из-за взаимодействия заряженных частиц. Эти частицы создают препятствие направленному движению тока, и при их столкновении происходит выделение тепла.
Основываясь на вышеизложенном, можно сказать, что величина тепловой мощности прямопропорциональна сопротивлению нагревательного кабеля и может выражаться формулой:
Q = I2 * R * t
Где:
- Q – величина выделяемой тепловой энергии;
- I – величина тока, протекающего по нагревательному кабелю;
- R – омическое сопротивление элемента;
- t – время подключения кабеля к электрической сети.
На практике сопротивление конкретного греющего кабеля будет зависеть от материала токоведущих жил, их длины и способа подключения.
Виды
Используемые для подогрева токоведущие элементы подразделяются на резистивные (линейные и зональные), саморегулирующие и индуктивные. Все виды нагревательных кабелей отличаются принципом работы и конструкцией. Рассмотрим более детально особенности каждого из них.
Резистивные линейные.
Линейный нагревательный кабель представляет собой конструкцию из обычного провода, концы которого подключаются к источнику электропитания. Таким образом, линейную модель принципиально можно представить в виде последовательно включенного сопротивления резистивного типа, характеризующегося постоянной мощностью нагрева. По количеству жил он подразделяет на одножильный и двухжильный нагревательный кабель.
Одножильный линейный.
Рис. 1: конструкция одножильного линейного кабеля
Также сюда входит один или несколько слоев термоустойчивой изоляции, которая не деформируется при нагревании. Такой вид нагревательного проводника может оснащаться экраном для удаления помех, создаваемых ним самим и устройства защиты от замыкания на землю.Его основным преимуществом является простота и неприхотливость в эксплуатации, также он может контактировать с проводящими конструкциями и подвергаться нахлесту. А к недостаткам можно отнести необходимость использования заводской секции установленной длины (отрезать нужный вам кусок нельзя), необходимость подключать концы секции в одной точке к “+” и “–” или к нулю и фазе.

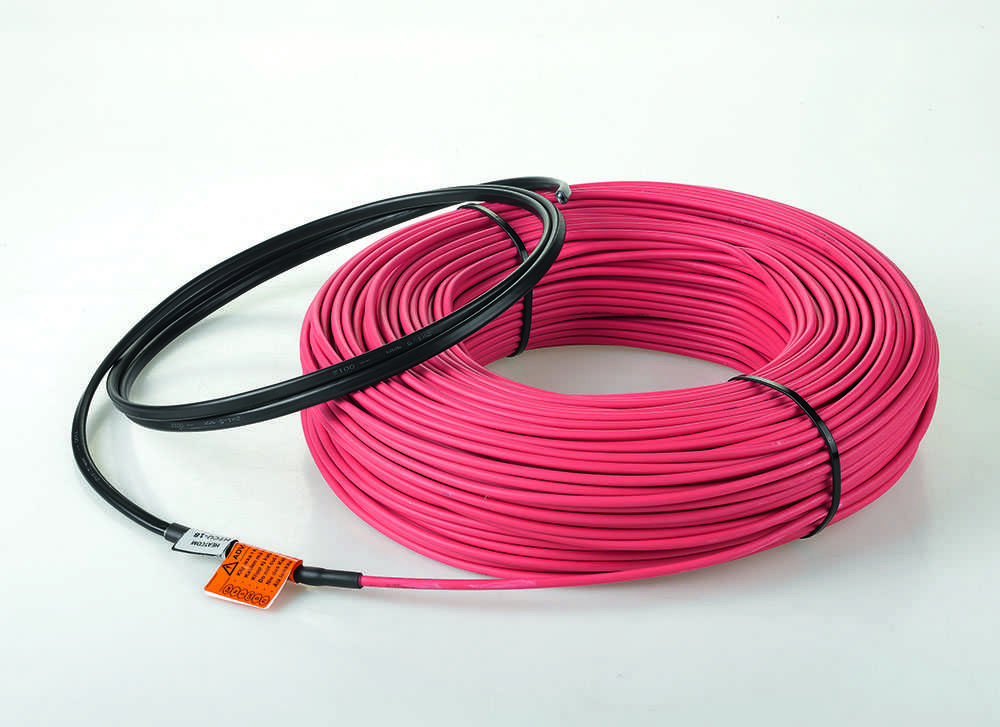

Двухжильный линейный
Рис. 2: конструкция двухжильного линейного кабеля Конструктивно двухжильные марки имеют два вывода, подключаемые к источнику электроэнергии. В его состав входят те же элементы, что и в одножильный с одним отличием – в нем находятся две параллельно расположенные жилы вместо одной. Что предоставляет дополнительное преимущество – двухжильный нагревательный кабель, в отличии от одножильного, не нужно возвращать вторым концом секции к месту подключения, что предоставляет определенное удобство при обогреве трубопроводов и других протяженных конструкций.
Резистивные зональные
Зональные кабели представляют собой разновидность резистивного, с тем отличием, что имеет более сложную и функциональную структуру. В сравнении с линейным конструктивно он имеет следующую особенность:
Рис. 3: конструкция зонального кабеляКак видите на рисунке, зональный кабель так же, как и линейный включает в себя две токоведущие медные жилы, внутреннюю изоляцию для каждой жилы, нагревательную проволоку из материала с высоким удельным сопротивлением, внешнюю изоляцию.
Его конструкция отличается наличием окошек во внутренней изоляции, в которых к токоведущему проводнику подсоединяется нагревательная проволока. Сами окошки расположены на расстоянии 1 – 2м друг от друга. Таким образом, между окошками нагревательный элемент подключается параллельно и воспринимает на себя напряжение сети. То есть на каждый из участков проволоки приходиться по 220 В или та величина, которая подается на греющий кабель.
За счет такого конструктивного решения постоянным сопротивлением должна обладать не вся протяженность, а только проволока, расположенная на участке в 1 – 2 м, получившая название зоны (от чего и берет название данный тип кабеля).
Благодаря такой конструкции длина секции может подбираться произвольно в зависимости от ваших личных пожеланий.
Саморегулирующиеся кабели
Саморегулирующийся кабель отличается от предыдущих вариантов и конструктивным исполнением, и принципом работы.

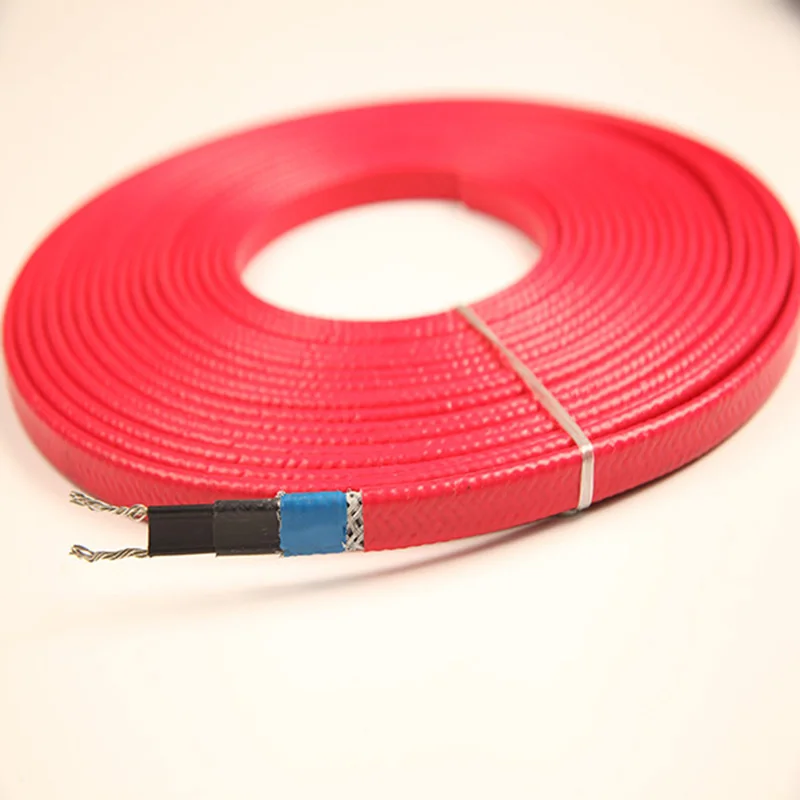

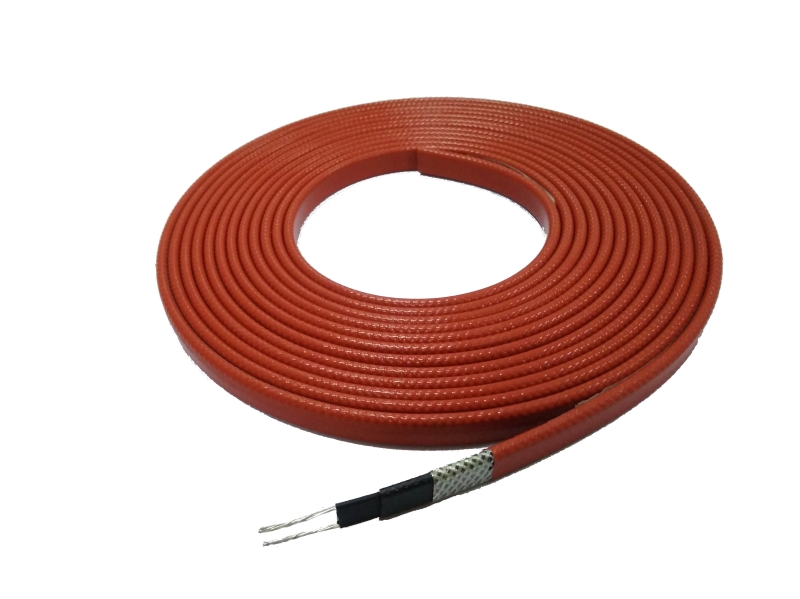

Рис. 4: конструкция саморегулирующегося кабеляПосмотрите на рисунок, здесь показана конструкция саморегулирующегося кабеля, включающая в себя:
- Внешнюю оболочку, защищающую внутренние элементы от воздействия окружающей среды.
- Токоведущие жилы, на которые подается напряжение от внешнего источника.
- Экранирующая оплетка, защищающая окружающие коммуникации от электромагнитного излучения самого кабеля.
- Слой внутренней изоляции для электрического разделения токоведущих элементов от металлической оплетки для экранированных кабелей или от внешних конструкций при отсутствии экрана.
- Полупроводниковая матрица, представляющая собой непосредственно сам греющий элемент.
Именно эта часть саморегулирующего кабеля является своеобразным датчиком температуры. Чем больше нагрета окружающая среда, тем меньше проводимость нагревательных элементов, величина протекающего через них тока снижается, равно как и величина выделяемого тепла. В этом и выражается функция саморегуляции уровня температуры.
Основным преимуществом такого нагревательного кабеля является его полная автономность – количество получаемой тепловой энергии самостоятельно подстраивается под температуру среды, в которой он находится. За счет чего разные участки нагревательного кабеля будут иметь нелинейную мощность, выдавая нужную вам температуру в конкретной ситуации. Еще одним преимуществом такого типа нагревательного устройства является его произвольная длина. Но к недостаткам стоит отнести то, что продается он стандартными бухтами и не имеет соединительных элементов в комплектации.
Индуктивные нагревательные кабели
Принцип действия такого типа нагревательного кабеля заключается в наведении ЭДС внутри ферромагнитной среды.
Конструктивно он состоит из токоведущей жилы, которая наматывается на ферромагнитный сердечник на подобии катушки. При протекании тока по токоведущей жиле в сердечнике будет наводится эдс. Нагревание происходит за счет электрических потерь от тока в проводнике и от потерь в стали по принципу скин-эффекта.
Главным отличием от других типов нагревательных кабелей является соотношение выделяемой тепловой энергии. Здесь потери в меди составляют всего 20%, в то время как в ферромагнитном материале будут теряться остальные 80%. В зависимости от конкретной марки соотношение потерь может отличаться. За счет чего линейная мощность индуктивного кабеля может быть гораздо ниже при обеспечении той же температуры нагрева.
Особенности монтажа
При прокладке нагревательного кабеля важно соблюдать ряд правил, а именно:
- Температура окружающей среды на этапе монтажа системы обогрева должна быть не ниже +15ºС.
- Фиксацию на поверхности следует производить таким способом, чтобы не повредить конструктивные элементы нагревательных участков (заводскими фиксаторами, специальным скотчем, герметиком, мягкими накладками, хомутами и т. д.).
- При формировании трассы или сетки необходимо обеспечивать достаточную площадь обогрева для конкретного объекта в зависимости от его параметров.
- При поворотах нужно следить, чтобы радиус изгиба не превышал шести его диаметров.
- После завершения укладки обязательно проверяйте целостность изоляции и жил путем прозвонки и измерения уровня сопротивления.
д.).Теперь рассмотрим несколько практических советов касательно особенностей прокладки в частных ситуациях. Если нагревательный кабель используется для обогрева кровли или других объектов, где он устанавливается под прямыми солнечными лучами, лучше использовать экранированные марки. Так как у моделей с оплеткой используется куда более устойчивая оболочка, чем у кабелей общего назначения.
При обогреве водостоков, необходимо выбирать место расположения в наиболее холодной точке или с наименее прогреваемой стороны. В горизонтальных желобах нагревающий кабель необходимо устанавливать в нижней части желоба, чтобы теплые массы поднимались вверх и плавили лед выше.
В вертикальных трубах водосточной системы со стороны стены здания, как показано на рисунке, так как она прогревается хуже всего:
Следует отметить, что монтировать нагревательный проводник внутри канализационных и сточных труб запрещено, так как за него будет цепляться различный мусор. Из-за чего возникнут пробки, ухудшающие проходимость и приводящие к полному перекрытию. Поэтому полимерные и металлические трубы канализации прогреваются посредством установки нагревательных элементов с внешней стороны. Но стоит отметить, что нагревательный провод должен изолироваться от слоя теплоизоляции посредством специальной алюминиевой ленты.
Области применения
Нагревательный кабель применяется для обогрева таких конструктивных элементов:
- теплых полов – как в бытовых (ванных и кухнях), так и в производственных помещениях;
- крыш зданий, где возникает угроза образования сосулек или скопления снежных масс над тротуарами или пешеходной зоной;
- различных трубопроводов в системах водоснабжения, канализации, отопления и т. д.;
- емкостей и резервуаров для хранения жидких веществ;
- систем водоотведения и дренажа;
- подогрева ступенек зданий, тротуаров и технологических проходов;
- нагревательных матов, ковриков и дорожек;
- аквариумов и террариумов для домашних питомцев.
д.;В промышленной сфере нагревающий кабель может иметь и более специфическое применение, примеры некоторых из них и необходимые параметры для их эффективной работы приведены в таблице ниже:
Таблица: область применения нагревающего кабеля
| Область применения | Требуемая температура, °С | Удельная мощность, Вт/м2. | Суммарная мощность, кВт |
| Тепловые барьеры в камерах промышленных холодильников | 2-5 | 3 – 15 | 0,5-5 |
| Обогрев антенн спутниковой связи | 2-5 | 200-300 | 2-15 |
| Обогрев ванн обезжиривания | 30-50 | 200-400 | 0,5-3 |
| Обогреваемые линии изготовления бетонных изделий | 40-60 | 300 | 20-50 |
| Обогрев плит прессов | 40-150 | 300-1000 | 2-10 |
Преимущества саморегулирующегося нагревательного кабеля для обогрева водопровода
- Главная
- Все об обогреве
- Преимущества саморегулирующегося нагревательного кабеля для обогрева водопровода
Для кабельного обогрева используют два вида кабелей – резистивный и саморегулирующийся.
Как мы уже подметили в предыдущих статьях, второй стоит немного дороже, однако в итоге с лихвой окупится уже в течение первого года эксплуатации.
В данной статье мы подробнее рассмотрим все его преимущества, а также направления деятельности, в которых он чаще всего применяется.

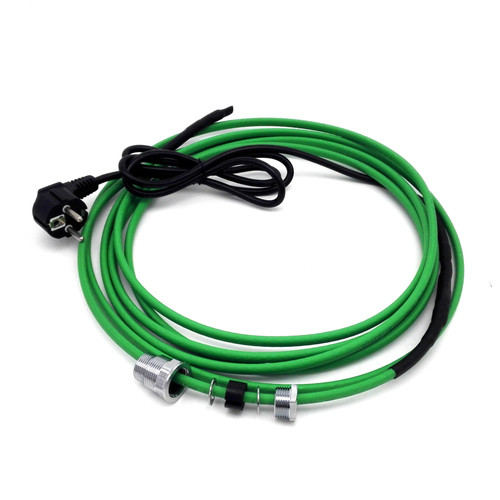

Саморегулирующийся нагревательный кабель для водопровода и его особенности
Сразу же хотим отметить, что данная область применения – одна из самых востребованных. Причем прокладываться кабель может как внутри трубопровода, так и снаружи. Если предполагается его использование на небольшом участке, то он не требует сложной установки. Только если условия эксплуатации обещают быть жесткими – существует необходимость в монтаже системы управления.
Для того, чтобы понять принцип его работы, необходимо представлять конструкцию этого провода. А состоит он из полимерной матрицы (полупроводниковой), которая окружает две токопроводящие жилы. Эта матрица очень чувствительна к окружающим условиям, и в зависимости от них регулирует деятельность кабеля.
Если температура понижается до минимума, то кабель вырабатывает больше мощности. Это позволяет обеспечить эффективную работу всей системы. Обратите внимание, что кабель способен повышать или понижать температуру локально, лишь на тех участках, где это требуется.
Это позволит не только обезопасить использование шнура, но и значительно сэкономить на электроэнергии.
Области применения
Саморегулирующийся нагревательный кабель для водопровода может использоваться в любых сферах, где необходим прогрев трубопроводов. Далее мы рассмотрим основные такие отрасли:
- Химическая и нефте-газовая промышленность, где он обеспечивает обогрев труб в холодное время, а также увеличивает текучесть веществ
- В пищевой промышленности, где очень важно поддерживать постоянную температуру окружения, он позволяет подогревать дренажные трубки холодильников и компрессоры перед их запуском.
- При строительстве он обогревает водостоки и карнизы крыши, что предотвращает образование наледи и сосулек.
Основные преимущества
Теперь, рассмотрев подробно, что представляет собой этот провод, мы можем назвать его основные преимущества.
- Во-первых, стоит отметить надежность. Ведь благодаря своему устройству, он не способен перегреться либо перегореть, даже при самопересечении.
- Свою температуру он способен регулировать самостоятельно
- Срок эксплуатации достигает 50 лет
- Способен надежно предохранять конструкции то негативного воздействия окружения.
- Каждый участок прогревается либо нагревается отдельно от остальных
- Это в свою очередь позволит значительно сэкономить электроэнергию
- Наконец, монтаж этого провода достаточно прост.
Таким образом, можно утверждать, что саморегулирующийся нагревательный кабель для водопровода – это оптимальное и надежное решение для обогрева любой степени сложности.
Нагревательный кабель для труб PRO-Tect DIY, постоянная мощность (7 Вт/фут),
Pro-Tect DIY отопление для труб, постоянную мощность (7W/фут), 120 В
, начиная с 30,00 долл.
США
Длина:
0% Апрер.
Страница поддержки
- Простое подключение к розетке со световым индикатором и встроенным термостатом
- Доступны длины 3, 12 и 30 футов
- Предотвращает замерзание труб при температурах до -40°F/-40°C
- 7 Вт на погонный фут (постоянная мощность)
- Сейф: список cCSAus
Описание
Прорвавшаяся в разгар зимы водопроводная труба может причинить огромное неудобство, а полная замена изоляции, необходимой для предотвращения замерзания труб в периметральных стенах и подпольях, может оказаться непомерно дорогостоящей.
Чтобы защитить наиболее уязвимые трубы от замерзания, простое и удобное решение — установить нагревательный кабель PRO-Tect для труб. Этот подключаемый нагревательный кабель на 120 В вырабатывает тепло (7 Вт на погонный фут), которое предохранит ваши трубы от замерзания при низких температурах.
Встроенный термостат, расположенный между ненагревающим подводящим кабелем и самим нагревательным проводом, обеспечивает постоянную температуру при минимальном потреблении энергии. Термостат включает нагревательный кабель при температуре ниже 37,4°F (3°C). Он отключит нагревательный кабель, когда труба нагреется до температуры приблизительно 50°F (10°C).
На кабель распространяется 2-летняя гарантия.
Документы и руководства
Установка
- Руководство по установке системы защиты от замерзания труб с постоянной мощностью (на английском языке)
Каталоги
- Каталог наружного отопления WarmlyYours США (английский)
Вопросы и ответы клиентов
Нагревательный кабель для труб PRO-Tect DIY, постоянная мощность (7 Вт/фут), 120 В имеет 14 Вопросы и ответы.
Не нашли нужный ответ? Напишите свой вопрос
Действительно ли нагревательная лента защитит мои трубы от замерзания?
Проще говоря, да, правильный тип нагревательной ленты действительно предохранит ваши трубы от замерзания.
Применяя мягкое тепло, нагревательная лента может предотвратить превращение воды в ваших трубах в лед и блокирование потока воды или того хуже. В сочетании с надлежащей изоляцией нагревательная лента регулирует общую температуру ваших водопроводных труб.
3 человека нашли это полезным. Вы нашли это полезным? Да Нет
Можно ли использовать этот продукт в помещении и на улице?
Да.
1 человек нашел это полезным. Вы нашли это полезным? Да Нет
Можно ли монтировать трубное отопление в стены?
Нет. Не прокладывайте нагревательный кабель постоянной мощности через стены, потолки или полы. Кабель постоянной мощности должен быть проложен на расстоянии 1/2 дюйма от горючих материалов.
Вы нашли это полезным? Да Нет
Что такое тепловой след?
Греющий кабель, нагревательная лента или нагревательный кабель для труб, как правило, представляет собой электрический нагревательный кабель, который можно прикрепить к трубе, что помогает поддерживать поток непроточных водопроводных труб в плохо изолированных стенах по периметру, несмотря на суровые зимние температуры.
Вы нашли это полезным? Да Нет
Может ли нагревательная лента вызвать пожар?
Нет, если он правильно установлен. Однако неправильная установка, использование и/или техническое обслуживание электрического нагревательного кабеля могут привести к возгоранию, поражению электрическим током и/или замерзанию труб.
Вы нашли это полезным? Да Нет
Просмотреть все 14 вопросов и ответов
EasyHeat 3′ Греющий кабель для труб
EasyHeat 3′ Греющий кабель для труб | Домашнее оборудование2 отзыва
Артикул: #5513-508
Модель: #AH-B013A 3
Для ценообразования и онлайн-заказа требуется Javascript
Описание
Представьте себе зиму без замерзших труб! Кабели AHB предотвращают замерзание водопроводных труб, заполненных водой, вплоть до температуры -40°F.
Кабель AHB предварительно собран на заводе, поэтому процесс установки прост, а контроль за его работой не может быть проще, поскольку он оснащен встроенным энергосберегающим термостатом и хорошо видимым световым индикатором питания. Вы будете наслаждаться долгими годами бесперебойной работы, потому что эти прочные кабели имеют прочную внутреннюю изоляцию из сшитого полиэтилена, непрерывную заземляющую оплетку и атмосферостойкую внешнюю оболочку из ПВХ. Каждый кабель внесен в список UL в соответствии с канадскими стандартами безопасности и сертифицирован CSA при использовании в соответствии с инструкциями по установке.
- Греющий кабель для труб EasyHeat устраняет проблемы замерзания в доме, на ферме, в коттедже, на колесах и в трейлере
- Безопасный и экономичный термостат с автоматическим контролем температуры экономит энергию, активируя кабель только при необходимости
- Одобрен для всех типов металлические трубы и пластиковые трубы, одобренные CSA, включая АБС, ХПВХ и полибутилен
- Нагревательный кабель Easy Heat Ltd.
