Напряжение холостого хода сварочного инвертора: Что такое напряжение холостого хода сварочного инвертора и что от него зависит? | Часто задаваемые вопросы

Каким должно быть напряжение холостого хода сварочного инвертора?

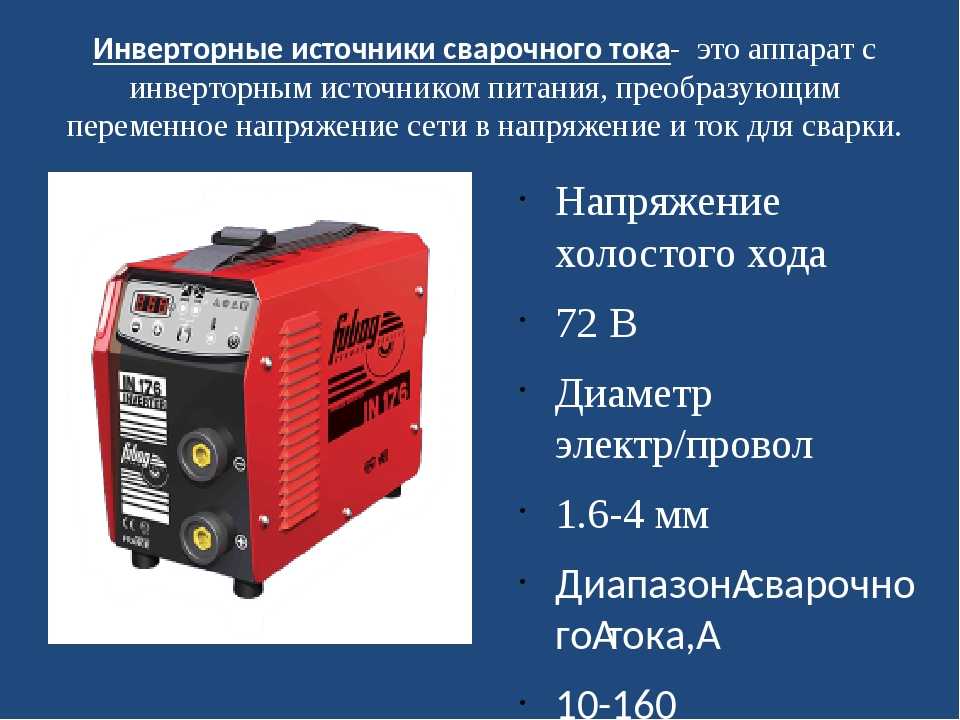

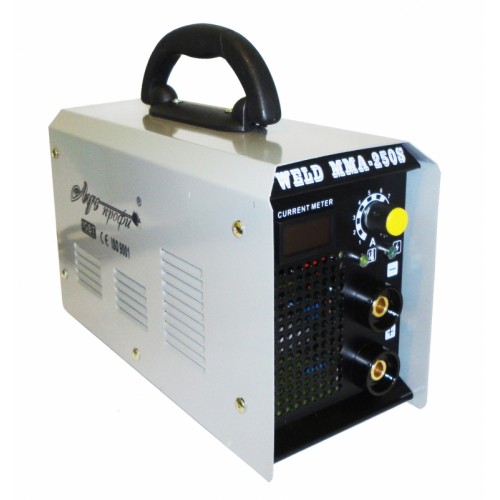

Напряжение холостого хода сварочного инвертора – это напряжение между положительным и отрицательным выходными контактами устройства при отсутствии дуги. У сварочного инвертора в исправном состоянии оно должно находиться в пределах, указанных в инструкции производителя. Обычно это напряжение от 40 В до 90 В. Такой номинал обеспечивает легкое зажигание дуги при сварке металла. Это создает и безопасность работы сварщика.

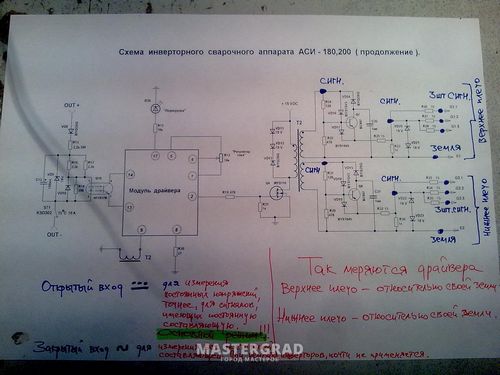

Схема сварочного инверторного полуавтомата.

Напряжение холостого хода: как возникает и на что влияет

Напряжение холостого хода получается путем преобразования напряжения питающей сети (220 В или 380 В, 50 Гц) в двух последовательных преобразователях, сначала в напряжение постоянного тока, а затем в переменное частотой 20-50 кГц. Затем высокочастотное напряжение подается на регулятор, поддерживающий необходимую величину напряжения на выходных клеммах и заданную силу тока при зажигании дуги.

Преобразование тока в сварочном инверторе.

Многие считают, что этот параметр влияет только на легкость зажигания дуги, чем выше напряжение, тем легче зажигается дуга. Условия работы сварщиков при монтаже конструкций далеки от идеальных.

Случайное касание токоведущих частей с завышенным напряжением может привести к несчастному случаю.

У многих моделей инверторов напряжение холостого тока и сила рабочего тока находятся в прямой зависимости. При сварке металла, покрытого толстым слоем ржавчины или краски, дуга зажигается с трудом.

Если в этой ситуации увеличить напряжение холостого хода, то рабочий ток окажется избыточным, и вместо качественного соединения металла могут образоваться шлак и поры.

Вернуться к оглавлению

На чем отражается правильность подбора режима

Правильно установленный режим холостого хода обеспечивает качественное сгорание электрода и четко выраженный капельный перенос металла в сварную ванночку, образование надежного соединения с проваром корня шва.

Образование брызг при поджоге и разрыве дуги минимальное, поверхность свариваемых деталей в зоне шва почти не требует дополнительной очистки. Одним из основных признаков правильно подобранного режима является характерный шипящий звук при горении дуги.

Трехфазный сварочный выпрямитель с регулировкой напряжения холостого хода секционированием витков обмоток трансформатора.

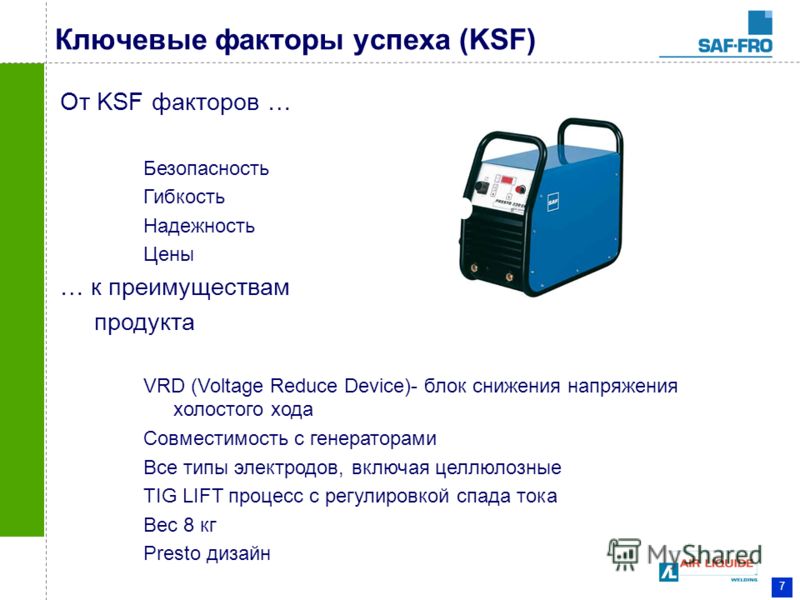

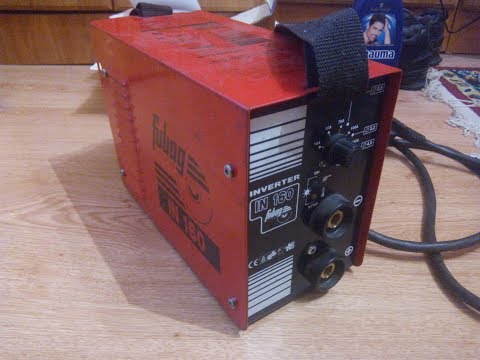

В некоторых моделях сварочного инвертора реализована дополнительная защитная функция от поражения сварщика электрическим током при повышенном напряжении холостого хода. Аппарат автоматически снижает напряжение до безопасной величины при возникновении нештатной ситуации и восстанавливает при исчезновении. Аппараты с увеличенным напряжением холостого хода используются при сварке электродами с тугоплавкой обмазкой, применяемыми для работы со специфическими сплавами.

Определенные модели инверторов для лучшего зажигания дуги оснащены схемой сварочного осциллятора. Такие устройства использовались на трансформаторных сварочных аппаратах с переменным и постоянным током.

Осциллятор преобразует питающее напряжение сети в напряжение 2,5-3 кВ с частотой 150-300 кГц и выдает его на выходные клеммы импульсами длительностью в несколько десятков миллисекунд. Осциллятор состоит из повышающего низкочастотного трансформатора, подключенного к колебательному контуру, и разрядника с вольфрамовыми контактами. На выходе стоят конденсаторы, пропускающие токи высокой частоты и ограничивающие ток низкой частоты от сварочного аппарата.

В таких устройствах еще предусмотрена защита от поражения электрическим током. Потребляемая мощность осцилляторов составляет 250-300 Вт, что незначительно увеличивает общую потребляемую мощность сварочного инвертора. Осцилляторы можно приобрести в виде отдельного блока или изготовить самостоятельно.

Вернуться к оглавлению

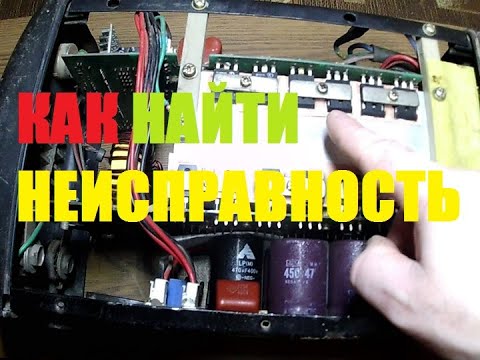

Возможные неполадки в работе и их причины

Причины возникновения неполадок в работе инвертора могут возникнуть по причине:

• неисправности самого инвертора;
• неудовлетворительного состояния сварочных кабелей и цепи питания устройства.

Функциональные возможности сварочного инвертора.

Температурная деформация и напряжение на выходе устройства находятся в неразрывной связи. Из-за скачков напряжения изменяется температура горения дуги, металл либо не прогревается до необходимой температуры, либо сгорает, образуя шлак и поры. Способы устранения неполадок зависят от обнаруженной неисправности. Самой простой причиной может быть плохой контакт в соединениях сварочных кабелей с крокодилами и штекерами для подключения к инвертору. Он ведет к появлению деформаций при сварке. Обычно такой дефект проявляется в резких непериодических скачках сварочного тока, самопроизвольном затухании дуги, что может привести к некачественному соединению, деформации и напряжению при сварке деталей от неравномерного нагрева.

Способ устранения прост и может быть выполнен самостоятельно. Для устранения необходимо снять защитные изоляционные ручки, отсоединить кабель и осмотреть места соединения. При наличии окислов и следов нагрева нужно зачистить поверхности наждачной шкуркой и собрать, тщательно затянув соединительные болты. Кабели с подломленными или оборванными жилами и поврежденной изоляцией необходимо заменить на аналогичные. Длину кабеля лучше сохранить прежнюю. Многие модели инверторов рассчитаны на строго определенную нагрузку по индуктивному сопротивлению и при изменении длины кабеля могут изменить параметры работы.

Следующая причина может быть в неисправности самого устройства. Для определения работоспособности аппарата необходимо замерить прибором напряжение на выходных клеммах инвертора и напряжение в питающей сети. При нормальном сетевом напряжении низкое напряжение на выходе инвертора будет свидетельствовать о неисправности устройства. Ремонт инвертора лучше доверить специалистам из сервисного центра.

Если напряжение на выходе инвертора находится в допустимых пределах при нормальном напряжении питающей сети, следует тщательно проверить цепь подачи питающего напряжения на устройство от вводной точки электроснабжения или прибора учета. Минимальная потребляемая мощность устройств в режиме сварки находится в пределах 4-5 кВт. Необходимое сечение подводящих проводов из меди при такой мощности должно быть не менее 2,5 мм

2 с длительно допустимым рабочим током 25 А по всей цепи питания. Кабель с меньшим сечением будет быстро нагреваться, на нем будут возрастать потери напряжения.

Обязательно необходимо проверить качество всех соединений по цепи питания. Слабая скрутка или другой вид некачественного соединения тоже могут создавать проблемы при сварочных работах и привести к возгоранию. Разъемные соединения из пары вилка-розетка должны быть нового типа с увеличенным диаметром электропроводящих штифтов на вилках. Вилки старого типа не выдерживают нагрузки при длительных режимах работы. Розетки тоже должны быть соответствующего типа. Длина подводящих питание линий не может быть больше 50 м, если иное не указано в технической документации на устройство.

В сельской местности часто наблюдается нештатная работа инверторов из-за перегруженных общих линий электропроводки и заниженного напряжения сети.

Если при попытке зажечь дугу питающее напряжение падает до недопустимо низкого значения в точке ввода, это свидетельствует о недостаточной пропускной способности общей линии и ее перегрузке.

Иногда в такой ситуации могут помочь стабилизаторы напряжения. Эффективность работы стабилизаторов также зависит от нескольких причин и не всегда оправдывается. Общая потребляемая мощность комплекта из сети электроснабжения составит мощность сварочного устройства плюс потери в устройстве стабилизации. Увеличатся расходы по оплате электроэнергии, возрастет перегрузка общих линий, что еще более снизит напряжение на вводе.

Перед решением использовать такое устройство в комплекте со сварочным оборудованием желательно обратиться в электросети с письменным заявлением о некачественном электроснабжении.

Ваш вопрос: Что такое напряжение холостого хода?

Напряжение холостого хода сварочного инвертора – это напряжение между положительным и отрицательным выходными контактами устройства при отсутствии дуги. У сварочного инвертора в исправном состоянии оно должно находиться в пределах, указанных в инструкции производителя. Обычно это напряжение от 40 В до 90 В.

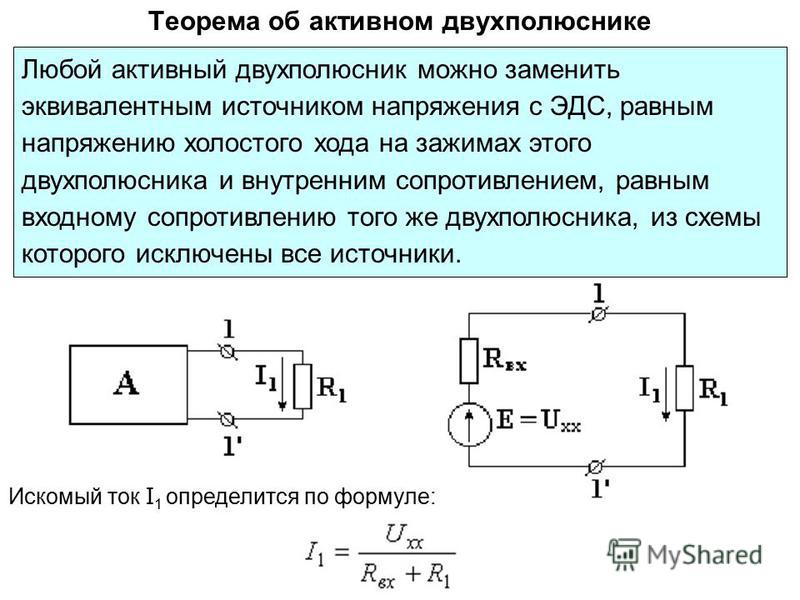

В электронике понятие холостого хода понимается как напряжение между выводами схемы при бесконечно большом сопротивлении между ними (разрыв цепи). … В частности, напряжение холостого хода источника тока является одним из его основных параметров (наравне с импедансом).

Холостой ход — специальный режим работы двигателя внутреннего сгорания характеризующейся отсутствием производимой полезной работы. … Такой режим как «принудительный холостой ход» используется для торможения автомобиля без использования штатной тормозной системы.

Чем выше будет напряжение холостого хода, тем легче будет зажечь сварочную дугу инвертора. Казалось бы, стоит тогда покупать инверторные аппараты с высоким показателем напряжения холостого хода. Но высокое напряжение достаточно опасно для человека в случае соприкосновения, поэтому его далеко не всегда делают высоким.

напряжение холостого хода — 3.15 напряжение холостого хода: Напряжение между выходными зажимами источника питания, за исключением напряжения стабилизации или зажигания дуги при разомкнутой внешней сварочной цепи.

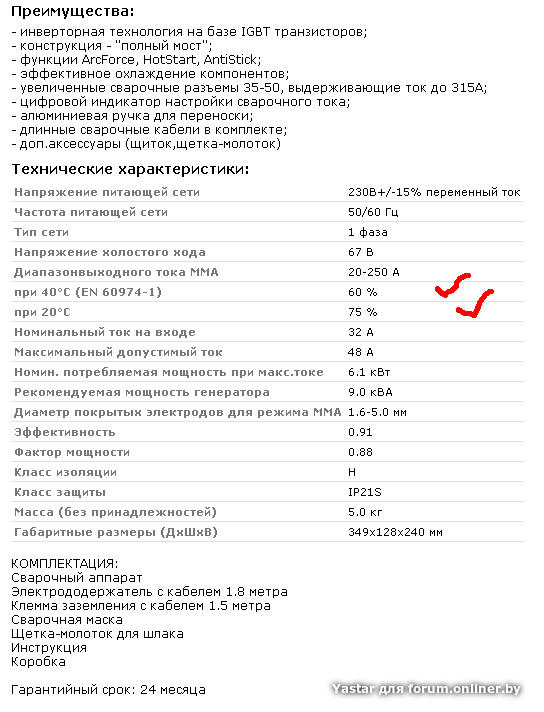

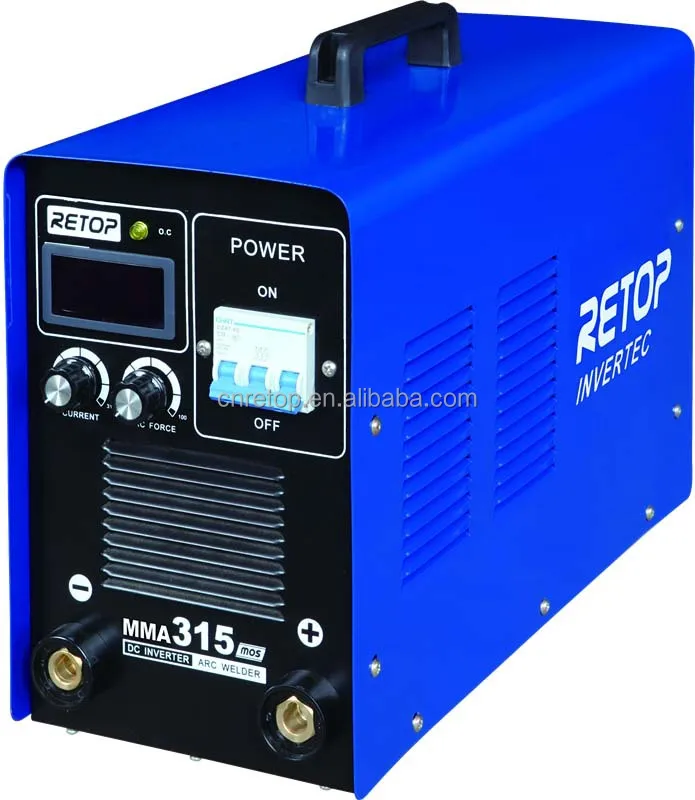

У сварочного инвертора в исправном состоянии оно должно находиться в пределах, указанных в инструкции производителя. Обычно это напряжение от 40 В до 90 В. Такой номинал обеспечивает легкое зажигание дуги при сварке металла. Это создает и безопасность работы сварщика.

Напряжение питания – некоторые модели могут работать как от бытовой сети в 220 Вольт, так и от промышленной, с напряжением тока 380 Вольт. Соответственно, все сварочные аппараты разделяются по данной характеристике на однофазные (220В) и трехфазные (220/380В).

Для надежного зажигания дуги вторичное напряжение сварочных трансформаторов должно быть не менее 60-65 В; напряжение дуги при ручной сварке обычно не превышает 20-30 В. Для сварки переменным током широко применяют однофазные трансформаторы, которые понижают напряжение с 220 В до величины не более 70 В.

К тому же продолжительная работа двигателя на холостом ходу может привести к перегреву катализатора и выходу его из строя. Кроме того, при неумеренном использовании низких и холостых оборотов высока вероятность образования отложений сажи на свечах зажигания.

В ходе работы на холостом ходу на свечах зажигания образуется много нагара, и сажа снижает эффективность работы свечей, что влечет падение мощности мотора. Из-за низких оборотов не может до конца сгореть бензин, и в таком режиме может страдать каталитический нейтрализатор.

Что такое напряжение разомкнутой цепи (OCV)?

Дата: 18-11-2018

Академия Weldclass



Что такое OCV?

Напряжение холостого хода (также известное как напряжение холостого хода) — это напряжение, существующее между электродом и изделием (или землей), когда сварка не выполняется.



Какое влияние OCV оказывает на характеристики сварки электродом?

OCV работает аналогично функции горячего пуска в том смысле, что «более высокий» OCV облегчает зажигание электрода (а также помогает поддерживать сильную/стабильную дугу), что особенно выгодно при использовании электродов с трудным запуском например, с низким содержанием водорода.

Вообще говоря;

Машины с OCV менее 50 В будут иметь характеристики дуги «от среднего до плохого». Многие старые трансформаторные машины (особенно однофазные) обычно имеют напряжение OCV 40–45 В. Эти машины подходят для использования с электродами общего назначения, они могут с трудом работать с такими электродами, как низководородные, некоторые типы нержавеющих, наплавочных и других более специализированных стержней, которым требуется более высокое OCV.

Машины с OCV 50 В и выше обеспечивают «хорошие» характеристики дуги. Большинство авторитетных инверторных сварочных аппаратов / сварщиков MMA имеют OCV 50 В или более.

Машины с OCV 55 В и выше обеспечивают «отличные» характеристики дуги. В эту категорию входят такие машины, как Weldforce 135S, 140ST и 180ST.

Машины с OCV 65-70 В и выше обеспечивают «отличные» характеристики дуги. В эту категорию входят такие машины, как Weldforce 205MST и 255MST.



Чем OCV отличается от сварочного напряжения?

OCV не следует путать со сварочным напряжением. Сварочное напряжение — это напряжение, которое существует между электродом и изделием (или землей) во время сварки, и это то, что поддерживает дугу между электродом и изделием.

Сварочное напряжение обычно намного ниже, чем OCV, и зависит от многих параметров (таких как длина дуги и т. д.).



Дополнительные статьи о сварке MMA / дуговой сварке

Процесс сварки MMA / дуговой сварке

Что такое горячий старт, форсирование дуги и защита от прилипания?

Использование генераторов для питания инверторных сварочных аппаратов

Сушильные шкафы для сварочных электродов

Преимущества электродов с двойным покрытием

Почему вы никогда не получите хороший сварной шов с плохим зажимом заземления









Несмотря на то, что были предприняты все меры предосторожности, Weldclass не несет ответственности за любые неточности, ошибки или упущения в этой информации или ссылках и приложениях. Любые комментарии, предложения и рекомендации носят общий характер и могут не относиться к определенным приложениям. Пользователь и/или оператор несут исключительную ответственность за выбор соответствующего продукта для их предполагаемой цели и за обеспечение того, чтобы выбранный продукт мог работать правильно и безопасно в предполагаемом применении. Э.&О.Э.

Теги

MMA (Stick) WeldingWelding Machines

Комментарии

Написать комментарий…

Обратите внимание: Спам-комментарии (или попытки создания обратных ссылок) будут УДАЛЕНЫ и НЕ будут опубликованы.

Что такое OCV (напряжение холостого хода) в источнике сварочного тока? – Общие технические знания

Дата: 28 ноября 2017 г. Автор: Тхань Нгуен Ле 2 комментария

В этой теме мы поговорим о OCV в источнике сварочного тока. Нам нужно решить некоторые вопросы, чтобы очистить эту тему:

• Что такое OCV?
• Типы статической характеристики источника питания?
• Как определить?
• Как узнать, какой тип сварки используется, какой тип (CC или CV)?
• …

1) Что это?

Напряжение холостого хода (или потенциал) – это напряжение, не подключенное к какой-либо нагрузке в цепи.

Как видите, напряжение холостого хода отключено и не образует полной цепи. Вот почему он называется открытым. Он открыт и не связан с формой полного электрического тракта.

Максимальное напряжение — это напряжение холостого хода источника питания.

2) Типы статической характеристики источника питания:

Статическая характеристика источника сварочного тока показывает тенденцию изменения напряжения в зависимости от тока, когда источник питания подключен к нагрузке. Эта вариация может быть трех типов:

• постоянный ток (CC)
• постоянное напряжение (CV)
• повышение напряжения (RV): будет рассмотрено позже.

a) Характеристика постоянного тока/силы тока (называется CC):

Это легко понять, если добавить кривую длины дуги.

Выходные вольт-амперные кривые для источника питания постоянного тока называются «длительными». При изменении напряжения дуги изменение сварочного тока невелико, поэтому при сварке плавящимся электродом скорость плавления электрода остается достаточно постоянной даже при незначительном изменении длины дуги.

Эти источники питания необходимы для процессов, в которых используются относительно более толстые расходуемые электроды, которые могут иногда прилипать к обрабатываемым деталям, или с неплавящимся вольфрамовым электродом, где касание электрода с основным металлом для зажигания дуги может привести к повреждению электрода, если ток неограниченно. В этих условиях ток короткого замыкания должен быть ограничен, что обеспечит безопасность источника питания и электрода.

В источнике постоянного тока изменение сварочного тока в зависимости от напряжения дуги (из-за колебаний длины дуги) очень мало, поэтому сварочный ток остается более или менее постоянным, несмотря на колебания напряжения/длины дуги. Следовательно, этот тип источника питания также встречается подходит для всех тех сварочных процессов, где вероятны большие колебания длины дуги, например, сварка MMA и TIG (важное примечание)!!!

b) Характеристика постоянного напряжения (называемая CV):

В источниках питания CV небольшое изменение напряжения дуги (из-за колебаний длины дуги) вызывает значительное изменение сварочного тока. Поскольку напряжение дуги во время сварки остается почти постоянным, несмотря на колебания длины дуги, этот тип источника питания называется источником постоянного напряжения.

Кроме того, источники питания с постоянным напряжением не обеспечивают истинное постоянное выходное напряжение, поскольку кривая зависимости тока от напряжения имеет слегка нисходящий или отрицательный наклон. Этот отрицательный наклон объясняется внутренним электрическим сопротивлением и индуктивностью в сварочной цепи, что вызывает незначительное падение выходных вольт-амперных характеристик источника питания.

Этот тип источников питания более подходит для всех тех сварочных процессов, где колебания длины дуги во время сварки ограничены, например, при полуавтоматической сварке MIG, SAW, PAW.


Эта функция дает нам так называемую «саморегулирующуюся дугу», когда изменения длины дуги, напряжения и тока автоматически возвращаются к требуемым значениям, обеспечивая стабильные условия сварки. Это несколько облегчает задачу сварщика по сравнению со сваркой MMA или TIG. Хотя в принципе можно использовать источник питания с постоянным напряжением для сварки ММА, сварщику гораздо труднее оценить скорость выгорания, чем длину дуги, поэтому возникает нестабильность дуги, и этот метод неприменим при сварке ММА и GTAW. также.

3) Как идентифицировать?

Установка правильного напряжения холостого хода важна для стабильности сварочной дуги, особенно при использовании переменного тока.

Выбор оптимального значения OCV (50-100 В) зависит от типа основного металла, состава электродного покрытия, вида и полярности сварочного тока, типа сварочного процесса и т. д.

Основной металл с низким потенциалом ионизации ( что указывает на легкость испускания свободных электронов) требует более низкого OCV, чем у металла с высоким потенциалом ионизации. Наличие элементов с низким потенциалом ионизации, таких как K, Na и Ca, в электродном покрытии/флюсе в оптимальном количестве снижает настройку OCV, необходимую для сварки.

Сварка на переменном токе требует более высокого OCV по сравнению со сваркой на постоянном токе из-за проблемы со стабильностью дуги, так как в случае сварки на переменном токе ток постоянно меняет свое направление и величину, в то время как на постоянном токе он остается постоянным.

В то же время для GTAW требуется более низкий OCV, чем для GMAW и других сварочных процессов, таких как SMAW и SAW, поскольку в GTAW используется вольфрамовый электрод, который обладает хорошей способностью к эмиссии свободных электронов за счет механизма тепловой и полевой эмиссии. Избыток свободных электронов в GTAW в условиях сварки снижает OCV, необходимый для стабильной сварочной дуги.

Слишком высокое значение OCV может привести к поражению электрическим током. Обычно обнаруживается, что OCV отличается от напряжения дуги. Напряжение дуги — это разность потенциалов между кончиком электрода и поверхностью заготовки при протекании тока. Любое колебание длины дуги влияет на сопротивление протеканию тока через плазму и, следовательно, также влияет на напряжение дуги.

Увеличение длины дуги или удлинение электрода увеличивает напряжение дуги. Кроме того, электрическое сопротивление нагрева электрода увеличивается с удлинением электрода для заданных параметров сварки.

4) Резюме:

В таблице ниже приведены сравнения процессов сварки по электрическим характеристикам:

Мы можем разделить сварочные процессы на 2 группы для облегчения определения используемых электрических характеристик:

• Группа 1: предназначена для сварки процесс, в котором колебания длины дуги во время сварки ограничены, например, при полуавтоматической сварке MIG, MAG, FCAW, SAW, PAW -> , требуется CV.
• Группа 2: для процесса сварки, где  могут иметь место большие колебания длины дуги, например, сварка MMA и TIG, сварка под флюсом…—> требуется CC.

Источники питания MMA, TIG и сварки под флюсом имеют так называемую падающую выходную мощность или статическую характеристику постоянного тока, а источники питания MIG/MAG и FCAW имеют плоскую или статическую характеристику постоянного напряжения.
