Обогрев трубопроводов греющим кабелем. Электрообогрев труб внутри и снаружи

Подробнее о проекте

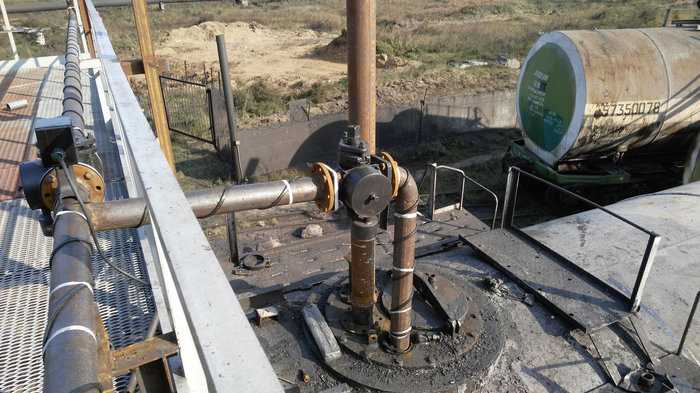

Обогрев промышленных трубопроводов

Обогрев промышленных трубопроводов используется в нефтехимической, химической, газовой, пищевой, металлургической и других отраслях промышленности. К нагревательному кабелю предъявляются специальные требования по обеспечению безопасности для работы на таких объектах. Нагревательный кабель и все комплектующие системы обогрева должны быть сертифицированы на применение их во взрывоопасных зонах.

Кроме того, достаточно большое количество трубопроводов в нефтехимической и химической промышленности подвергаются термообработке для очистки внутренней стенки от отложений смол и парафинов (очистка перегретым паром). В связи с этим, к нагревательному кабелю, устанавливаемому на данные трубопроводы, дополнительно предъявляется требование по максимальной температуре внешнего воздействия.

Диаметр, длина и материал промышленного трубопровода может быть любым и для каждого конкретного случая применяется свой нагревательный кабель. Для того чтобы правильно подобрать удельную мощность и температурный класс нагревательного кабеля необходимо иметь полную информацию об объекте.

Подробнее о проекте

Обогрев трубопроводов большой протяженности

Для трубопроводов большой протяженности на первый план выходит задача минимизации количества точек подключения питания, т.к. для данного вида объектов существенно увеличивается стоимость распределительной сети. К нагревательному кабелю предъявляется требование обеспечения максимально возможной его длины. В связи с этим использование саморегулирующегося и резистивного кабеля ограничено длиной трубопровода до 1км. Это связано с увеличением количества соединительных коробок и силового кабеля для подвода питания к этим коробкам. Для трубопроводов протяженностью более 1км применяется обогрев на основе трехжильного нагревательного кабеля постоянной мощности или СКИН-эффекте.

Подробнее о проекте

Обогрев трубопроводов малого диаметра и протяженности

Данный вид трубопроводов обычно имеет диаметр 15-50мм и длину до 40-50м. Перекачиваемая жидкость – вода. Нагревательный кабель используется для защиты от замерзания в осенне-зимний период. Применяется низкотемпературный кабель как для наружной установки на трубу, так и для установки внутри трубы. Удельная мощность кабеля обычно составляет 10-30Вт/м и зависит от условий эксплуатации трубопровода и типа используемой теплоизоляции.

Обогрев водопроводов

Для обогрева водопроводных труб диаметром от 50 до 200мм, которые служат для транспортирования воды транзитом и подачи ее в распределительную сеть для потребителей, используется низкотемпературный и среднетемпературный нагревательный кабель мощностью 30-60Вт/м. Назначение обогрева – защита от замерзания в холодное время года. Монтаж кабеля осуществляется снаружи трубопровода, кабель может укладываться параллельно трубе в одну или несколько ниток в зависимости от тепловых потерь трубы или намоткой по спирали с определенным шагом укладки.

Обогрев трубопроводов с горячей водой

Данный вид обогрева применяется в случае останова движения воды по трубе, возникающего по необходимости, при ремонтных работах или аварийных ситуациях на трубопроводе. В данном случае кабельный обогрев используется для защиты трубопровода от замерзания в период останова прокачивания воды. К нагревательному кабелю предъявляются требования по максимальной температуре внешнего воздействия в выключенном состоянии до +90..+99С, которую может достичь горячая вода. Удельная мощность кабеля зависит от диаметра трубопровода и условий эксплуатации и определяется теплотехническим расчетом.

Другим направлением использование нагревательного кабеля является поддержание требуемой температуры воды в системах горячего водоснабжения. Для этих целей используется среднетемпературный (или высокотемпературный) нагревательный кабель, имеющий максимальную рабочую температуру +110С и выше.

Обогрев канализационных трубопроводов

Назначение системы обогрева канализации – защита от замерзания для беспрепятственного прохождения сточных вод. Особенность обогрева данного вида трубопроводов – наличие агрессивной среды, поэтому для нагревательного кабеля предъявляются повышенные требования к его наружной оболочке, она должна быть стойкой к химически активным веществам. В данном сегменте часто используется нагревательный кабель во фторполимерной оболочке. Монтаж греющего кабеля осуществляется как снаружи, так и внутри трубопровода, но более предпочтительным, если есть возможность, является именно наружный монтаж кабеля. Удельная мощность кабеля обычно составляет 25-40Вт/м.

Назначение

Основное назначение обогрева трубопроводов — поддержание необходимой температуры транспортируемого продукта. Теплоизоляция предотвращает часть теплопотерь с поверхности трубопровода, но не обеспечивает защиту продукта от замерзания в холодное время года, а тем более не решает проблему поддержания необходимой технологической температуры. Обогрев трубопроводов в настоящее время осуществляется преимущественно нагревательным кабелем (резистивным, саморегулирующимся, кабелем с минеральной изоляцией), который пришел на смену обогреву паром.

Обогрев промышленных трубопроводов осуществляется в условиях воздействия химически агрессивных сред или потенциально взрывоопасных зонах. Поэтому к нагревательному кабелю предъявляются повышенные требования: кислотоустойчивая оболочка, обязательное наличие заземления, возможность работы во взрывоопасных зонах.

Задачи обогрева

1. Поддержание технологической температуры – разогрев объекта до температуры, требуемой в технологическом процессе и дальнейшее поддержание этой температуры.
2. Защита от замерзания – тепловыделение греющего кабеля обеспечивает поддержание положительной температуры стенки трубопровода и тем самым препятствует замерзанию жидкости внутри трубопровода.
3. Стартовый разогрев – разогрев технологической жидкости до температуры, при которой возможно ее перекачивание без изменения вязкости.
4. Компенсация теплопотерь – использование греющего кабеля предотвращает понижение температуры жидкости до недопустимых значений при понижении температуры окружающей среды.

Бесплатный расчет обогрева трубопровода за 2 часа

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Отправляя форму, вы даете свое согласие на обработку персональных данных.

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Греющий кабель для трубопровода

Выбрать

Саморегулирующийся кабель SAMREG 24-2

120 р. / м

Саморегулирующийся кабель ALPHATRACE ATMI-CP17

705 р. / м

Греющий кабель Heat Trace 11FSM2-CT

В раздел

Крепление

Выбрать

Лента крепежная ЛАМС

Хомут ХЛ-30

В раздел

Разогрев трубопроводов

Есть 2 варианта задачи разогрева трубопроводов: разогрев остывшего трубопровода до требуемой температуры и разогрев продукта при движении по трубопроводу из одной точки в другую. Для обоих вариантов используется нагревательный кабель с большой удельной мощностью 60-90Вт/м и рабочей температурой до 200С.

В первом случае мощность системы обогрева зависит от того как быстро необходимо разогреть остывший трубопровод, а также от разности начальной и конечной температур при разогреве.

Во втором случае разогрев трубопроводов с помощью нагревательного кабеля весьма ограничен ввиду сравнительно небольшой удельной мощности самого кабеля. Как правило, для данного вида разогрева трубопровода необходимо приложить большую мощность на 1м трубы, поэтому для таких систем применяется высокотемпературный резистивный или саморегулирующийся кабель, а также кабель в минеральной изоляции. Мощность системы обогрева зависит от диаметра и длины трубопровода, а также скорости движения продукта по трубопроводу. Кабели укладываются по спирали вокруг трубы либо параллельно в несколько ниток.

Состав системы

Система обогрева трубопроводов состоит из следующих частей:

1. Нагревательная часть – это элемент системы обогрева, осуществляющий непосредственный нагрев. Для трубопроводов этим элементом является резистивный, саморегулирующийся греющий кабель или кабель с минеральной изоляцией. Для саморегулирующегося кабеля совместно с ним применяются комплекты для муфтирования на месте монтажа или поставляется полностью собранная секция на заводе-изготовителе.
2. Система крепления кабеля и вспомогательных элементов – это специальные элементы, обеспечивающие крепление греющего кабеля на трубопроводе. Она обеспечивает хороший контакт греющего кабеля с поверхностью трубопровода чтобы улучшить его теплосъем. Крепление представляет собой монтажную и крепежные ленты из стекловолокна или алюминия. Кроме того, применяются также металлические хомуты для крепления устройств системы подвода питания и управления.
3. Система подвода питания и управления — специализированные соединительные силовые коробки соответствующего исполнения, в которых производится соединение греющей и питающей части, и контрольные коробки, в которых обеспечивается подключение контрольного кабеля и датчиков температуры. Для трубопроводов очень актуально устанавливать эти коробки непосредственно на сам трубопровод.
4. Распределительная сеть – это кабельные линии питания и управления, которые обеспечивают подачу электрической энергии к соединительным коробкам, а также элементы для прокладки этих кабельных линий.

5. Система управления обогревом — предназначена для сбора информации о параметрах процесса обогрева и выработки сигналов управления для устойчивой и безопасной работы системы обогрева. Включает терморегулятор или термостат, датчики температуры, силовую, управляющую и пускозащитную аппаратуру.

   Датчик температуры может быть установлен как непосредственно на стенке трубопровода для контроля температуры ее поверхности, так и измерять температуру воздуха для включения системы обогрева при низких температурах окружающей среды.

Регулятор контролирует температуру обогреваемого трубопровода и на основе полученной информации управляет работой секций нагревательного кабеля. Регулятор температуры обычно устанавливается в шкафу управления электрообогревом.

Термостат устанавливается в основном на поверхности трубопровода и локально управляет работой системы обогрева. Термостаты используются для контроля работы небольших систем обогрева, т.к. подключаемая к нему мощность нагрузки ограничена.

Шкаф управления электрообогревом обеспечивает подачу питания на нагревательные секции, защиту силовой и греющей части при возникновении аварийной ситуации, перегреве или коротком замыкании, сигнализацию состояния работы системы обогрева, снижение пиковой нагрузки на питающую сеть, передачу информации об обогреваемых объектах в АСУТП и другие задачи. Шкаф управления электрообогревом разрабатывается индивидуально для каждого объекта на основании технического задания на систему электрообогрева. Применяется для систем обогрева трубопроводов средней и большой протяженности. Применение системы управления в составе системы обогрева позволяет существенно сэкономить электроэнергию и защитить обогреваемый продукт от перегрева, что особенно актуально для трубопроводов.

Принципы расчета

1. Для определения марки и длины нагревательного кабеля проводится теплотехнический расчет трубопровода на основе исходных данных об объекте:
   • технические характеристики трубопровода,
   • технические характеристики теплоизоляции,
   • климатические и эксплуатационные условия, в которых находится объект,
   • требуемая задача, которую должна выполнить система электрообогрева и т.д.
2. В теплотехническом расчете определяются:
   • теплопотери с поверхности трубопровода,
   • коэффициент запаса системы электрообогрева,
   • марка нагревательного кабеля с учетом максимально допустимой температуры воздействия, класса опасности зоны, в которой находится объект и наличия химически активных веществ,
   • количество нагревательных секций,
   • общая мощность системы электрообогрева.
3. По результатам теплотехнического расчета и выбора нагревательного кабеля определяются комплекты для заделки греющего кабеля, соединительные силовые и контрольные коробки.
4. Далее определяется тип и количество элементов системы крепления
5. Подбирается автоматика для управления системой обогрева.
6. Рассчитываются параметры системы обогрева: рабочая и стартовая мощности, рабочий и стартовый ток системы. Эта информация является важной при первичной оценке затрат на подвод питания к системе обогрева.

Монтаж греющего кабеля на трубу

Последовательность монтажа системы обогрева трубопроводов зависит от состава системы, наличия ранее установленных элементов системы обогрева и др. факторов.

Последовательность монтажа

• Подготовительные работы;
• изготовление и монтаж нагревательных секций;
• монтаж соединительных коробок;
• защита обогреваемых объектов теплоизоляцией;
• монтаж шкафов управления;
• монтаж системы подвода электропитания и управления;
• пробное включение системы.

В зависимости от параметров трубопровода применяется несколько способов монтажа греющего кабеля:

1. Укладка вдоль трубы

   При установке саморегулирующегося кабеля вдоль трубы рекомендуется размещать его в нижнем секторе трубы. Это предотвратит повреждение кабеля при падении на трубу различных предметов.

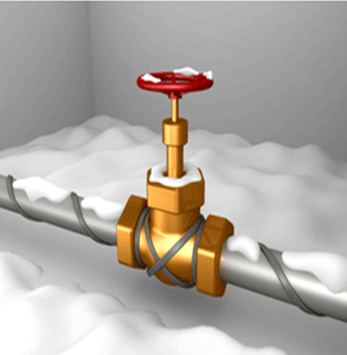

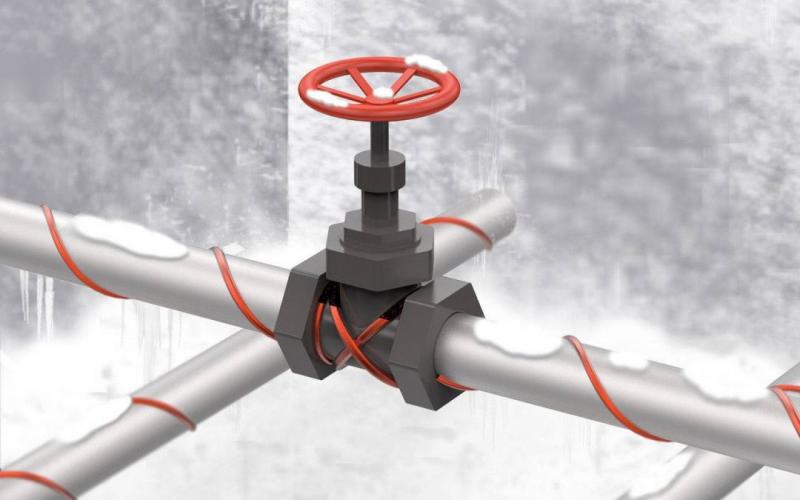

2. Укладка кабеля по спирали

При установке саморегулирующегося кабеля по спирали количество кабеля на метр погонный трубы увеличивается и зависит от коэффициента укладки кабеля:

Необходимая длина кабеля = Длина трубы * Коэффициент укладки кабеля

Шаг укладки саморегулирующегося кабеля в мм рассчитывается исходя из диаметра трубы.

Шаг укладки кабеля в зависимости от диаметра трубы

Диам. трубы, мм	Коэффициент укладки кабеля (метров кабеля на метр трубы)
	1,1	1,2	1,3	1,4	1,5
34	–	–	–	–	–
48	–	–	–	–	–
60	430	–	–	–	–
76	510	360	–	–	–
89	610	430	330	–	–
102	710	480	380	330	–
114	790	530	430	360	–
125	890	610	480	410	360
140	990	660	530	460	380
168	1170	790	640	530	460
219	1500	1040	840	710	610

Работа с кабелем

1. Используйте держатели катушки для разматывания кабеля.
2. Кабель должен быть расположен свободно на обогреваемом объекте, без чрезмерного натяжения и установки на острые кромки и поверхности.
3. Оставляйте дополнительно 300-450 мм греющего кабеля на каждое подсоединение к сети, Т-образное соединение, концевую муфту, чтобы облегчить выполнение этих соединений.
4. Не делайте на кабеле петель и не стучите по нему. Избегайте также по нему ходить.
5. При обычной установке саморегулирующийся кабель может быть прикреплен к трубе или резервуару алюминиевой клейкой лентой (ЛАМС) или стекловолоконной лентой. На трубопроводе могут также применяться пластиковые хомуты, если допустимая температура использования хомута аналогична или выше рабочих и максимально возможных температур кабеля и трубопровода.
6. Во избежание возможного повреждения кабеля не прикрепляйте кабель металлическими полосками, проволокой, виниловой лентой или обычной клейкой лентой.
7. Если кабель оставляется на длительное время, то защитите его от механических повреждений и все концы кабеля от проникновения влаги.
8. Греющий кабель следует устанавливать таким образом, чтобы облегчить демонтаж задвижек и других небольших элементов без чрезмерного демонтажа изоляции и необходимости резать греющий кабель. Это достигается путем создания петли на кабеле. Количество дополнительного кабеля, необходимое для образования петли на задвижках, опорах, подвесках и т.п. различно для труб разного диаметра и типов элементов трубы.

Нагревательные секции изготавливаются непосредственно на месте по фактическим размерам обогреваемых объектов, с использованием стандартного набора для концевых заделок нагревательных лент. После закрепления нагревательных секций необходимо проклеить их по всей длине алюминиевой лентой для обеспечения лучшего контакта греющего кабеля с обогреваемой поверхностью.

Соединительные коробки устанавливаются на поверхности трубопровода при помощи устройства для ввода нагревательного кабеля под теплоизоляцию, входящего в состав коробки, которые закрепляются ленточными хомутами.

Датчик температуры устанавливается на обогреваемой поверхности в соответствии с монтажным чертежом и закрепляется самоклеящейся алюминиевой лентой.

Шкафы управления устанавливаются обычно в выделенном сухом отапливаемом помещении (+5…+40*С) в соответствии с требованиями ПУЭ. Место установки шкафа управления согласовывается с Заказчиком.

Проектирование

Наша компания занимается проектированием систем обогрева трубопроводов любого любой протяженности, разветвленности, сложности и условий применения и готова разработать проект для конкретного объекта в самые сжатые сроки. В ходе проектирования мы учитываем пожелания Заказчика, предлагаем свои решения и согласовываем их с заказчиком. При проектировании систем обогрева трубопроводов мы руководствуемся требованиями нормативных документов (ПУЭ, СНиП 23-01-99, ГОСТ Р 50.57125-2001, ГОСТ Р МЭК 62086-2—2005), технических данных, инструкций и рекомендаций заводов-изготовителей оборудования и материалов.

Обогрев трубопроводов греющим кабелем, системы промышленного электрообогрева трубопроводов в Москве – ГК «ССТ»

Оборудование для обогрева трубопроводов

Греющие кабели

Саморегулирующаяся электрическая нагревательная лента HTM

Макс. t°С	65 °С
Макс. допустимая t°С	85 °С
Диапазон t°С окружающей среды	-60…+55 °С
Минимальная t°С монтажа	-60 °С
Электропитание	~220–240 В
Температурный класс	Т6
Макс. сопротивление защитной оплетки	10 Oм/км

Цена по запросу

Саморегулирующаяся электрическая нагревательная лента HTA

Макс. t°С	65 °С
Макс. допустимая t°С	85 °С
Диапазон t°С окружающей среды	-60…+55 °С
Минимальная t°С монтажа	-60 °С
Электропитание	~220–240 В
Температурный класс	Т6
Макс. сопротивление защитной оплетки	10 Oм/км

Цена по запросу

Саморегулирующаяся электрическая нагревательная лента HTP

Макс. t°С	65 °С
Макс. допустимая t°С	85 °С
Диапазон t°С окружающей среды	-60…+55 °С
Минимальная t°С монтажа	-60 °С
Электропитание	~220–240 В
Температурный класс	Т6
Макс. сопротивление защитной оплетки	10 Oм/км

Цена по запросу

Саморегулирующаяся электрическая нагревательная лента BTC

Макс. t°С	120 °С
Макс. допустимая t°С	190 °С
Диапазон t°С окружающей среды	-60…+55 °С
Минимальная t°С монтажа	-60 °С
Электропитание	~220–240 В
Температурный класс	Т4
Макс. сопротивление защитной оплетки	10 Oм/км

Цена по запросу

Саморегулирующаяся электрическая нагревательная лента BTX

Макс. t°С	120 °С
Макс. допустимая t°С	250 °С
Диапазон t°С окружающей среды	-60…+55 °С
Минимальная t°С монтажа	-60 °С
Электропитание	~220–240 В
Температурный класс	Т3
Макс. сопротивление защитной оплетки	10 Oм/км

Цена по запросу

Саморегулирующаяся электрическая нагревательная лента HTB

Макс. t°С	65 °С
Макс. допустимая t°С	85 °С
Диапазон t°С окружающей среды	-60…+55 °С
Минимальная t°С монтажа	-60 °С
Электропитание	~22–24 В
Температурный класс	Т6
Макс. сопротивление защитной оплетки	10 Oм/км

Цена по запросу

Саморегулирующаяся электрическая нагревательная лента CTE

Макс. t°С	80 °С
Макс. допустимая t°С	100 °С
Диапазон t°С окружающей среды	-60…+55 °С
Минимальная t°С монтажа	-60 °С
Электропитание	~220–240 В
Температурный класс	Т6
Макс. сопротивление защитной оплетки	10 Oм/км

Цена по запросу

Электрический нагревательный кабель LLS(ЛЛС)

Макс. t°С	130 °С
Макс. t°С без нагрузки	180 °С
Диапазон t°С окружающей среды	-60…+55 °С
Минимальная t°С монтажа	-60 °С
Электропитание	трехфазное до 660 В
Тепловыделение	дo 50 Вт/м
Сечение нагревательной жилы	1.5 мм2 3.0 мм2 6.0 мм2

Цена по запросу

Электрический нагревательный кабель СНФ

Макс. t°С	240 °С
Макс. t°С без нагрузки	260 °С
Диапазон t°С окружающей среды	-60…+55 °С
Температура поддержания	до 180 °С
Выпускается на рабочее напряжение	~220 и 380 В
Линейное тепловыделение	до 40* Вт/м
Минимальный радиус изгиба	150 мм

Цена по запросу

Соединители

Соединитель СНФ МФ

Макс. t°С без нагрузки	240 °С
Диапазон t°С окружающей среды	-60…+55 °С
Минимальная температура монтажа	-60 °С
Максимальное сечение жилы	до 10 мм2
Напряжение питания	до 380 В
Степень защиты	IP 66

Цена по запросу

Коробка соединительная РТВ 401

Климатическое исполнение	УХЛ1
Степень пылевлагозащиты	IP66
Температурная группа	Т6
Рабочее напряжение	до 550 В
Рабочий ток	до 50 А
Габаритные размеры корпуса	122×120×90

Цена по запросу

Коробка соединительная со световой индикацией РТВ 401-ИС

Климатическое исполнение	УХЛ1
Степень пылевлагозащиты	IP66
Температурная группа	Т6
Рабочее напряжение	до 230 В
Световой угол	180°
Габаритные размеры корпуса	122×120×90

Цена по запросу

Коробка соединительная РТВ 402

Климатическое исполнение	УХЛ1
Степень пылевлагозащиты	IP66
Температурная группа	Т6
Рабочее напряжение	до 550 В
Рабочий ток	до 50 А
Габаритные размеры корпуса	122×120×90

Цена по запросу

Саморегулирующийся греющий кабель для обогрева труб – нагревательный элемент, который прокладывается вдоль трубопровода и обеспечивает защиту от промерзания в холодное время года.

Назначение

При минусовых температурах жидкость в трубопроводах становится вязкой и полностью застывает, особенно на тех участках, где поток какое-то время находится в статическом состоянии. Это может приводить к механическим повреждениям, авариям, перебоям с подачей воды и других жидкостей. Восстановление даже небольшого отрезка трубы, разрушенного или забитого, обойдется гораздо дороже, чем установка греющего оборудования.

Кабель для внутреннего обогрева труб поддерживает нужную температуру внутри трубопровода, выполняя несколько задач одновременно:

• Предотвращение замерзания и конденсации жидкостей. Это актуально для водопроводов, нефтепроводов, канализационных систем и других трубопроводов промышленного назначения. Кабель обеспечивает бесперебойное движение жидкостей по трубам в любое время года.
• Компенсация теплопотерь. Кабель компенсирует теплопотери, возникающие в процессе транспортировки продукта. Благодаря этому температура жидкости/газа на входе и выходе полностью совпадает.
• Технологический обогрев. Системы электрообогрева поддерживают температуру в нужном диапазоне, обеспечивая правильное протекание технологических процессов. При наличии теплопотерь выбирают кабели с запасом мощности.
• Стартовый разогрев. В данном случае укладка нагревающего элемента осуществляется на активном отрезке трубы. Это обеспечивает бесперебойное движение жидкости по оставшейся части трубопровода.

Преимущества обогрева саморегулирующим кабелем

Почему стоит выбрать данную разновидность кабеля:

Подстройка под условия окружающей среды. В конструкцию электрической системы входит полупроводниковая матрица, сопротивление которой меняется в зависимости от внешних условий. Чем ниже опускается температура окружающей среды, тем выше становятся тепловыделение и сопротивление. Мощность кабеля на разных участках трубы неодинакова, т. к. обогрев происходит локально – там, где это действительно нужно.

• Защита от перегрева. Монтаж кабелей можно осуществлять внахлест, не опасаясь того, что их перегрев приведет к нежелательным последствиям. Оборудование продолжит работать даже в том случае, если провод будет закрыт грязью, опавшими листьями и другим мусором.
• Экономия электроэнергии. Провод выделяет тепло на тех участках трубы, которые действительно в этом нуждаются. Он превосходит резистивные кабельные устройства, т. к. тратит меньше электричества и не требует дорогостоящей эксплуатации.
• Удобство нарезки. Если резистивный кабель обладает четко установленной длиной, то саморегулирующийся можно нарезать на подходящие отрезки прямо на месте монтажа. Это позволяет отказаться от сложных расчетов и дает дополнительную гибкость в случаях, когда планы не совпадают с реальной обстановкой.
• Надежность. Кабели имеют защиту от внешних воздействий, исправно выполняют свои функции на протяжении 15 и более лет (при условии правильной прокладки).

Особенности обогрева разных типов трубопроводов

Каждый тип трубопровода имеет свои особенности обогрева.

Горячий водопровод

Водопроводные трубы имеют длину до 120 м и диаметр до 11 см. При работе с ними используются устройства мощностью от 25 до 40 Вт/м (цифры актуальны для средней полосы РФ). Для бытовых водопроводов небольшой длины и диаметра подходят изделия мощностью 9-20 Вт/м.

Канализация

При работе с канализационными трубами провод обычно прокладывается с внутренней поверхности. Для защиты от агрессивной среды используется специальная оболочка из фторполимера. Другие кабели эксплуатацию в таких условиях не выдерживают.

Промышленный трубопровод

Обогрев трубопроводов греющим кабелем – задача сложная, требующая учета всех нюансов и условий эксплуатации. В зависимости от потребностей заказчика может быть предложен провод с защитой от агрессивных сред, взрывов, пропарки и т. д.

Водостоки

Замерзание водостоков в холодное время года предотвращают провода, устойчивые к механическим воздействиям и ультрафиолетовому излучению.

Вас также может заинтересовать:

монтаж   резистивные греющие кабели   соединительные коробки для саморегулирующихся кабелей   обогрев канализационных труб   наружный обогрев трубопроводов   кабели обогрева кровли   бытовая защита от замерзания   теплоизоляция   прокладка, установка подогрева   обогрев водосточных труб   Обогрев труб резервуаров   Греющий кабель завод ССТ   Системы промышленного обогрева   Кабель греющий на трубу   Двухжильный нагревательный кабель   Обогрев трубопроводов и резервуаров   Обогрев труб и трубопроводов   Обогрев нефтепровода

ТЕХНОЛОГИИ ЭЛЕКТРООБОГРЕВА ПОДВОДНЫХ ТРУБОПРОВОДОВ

Комплексное применение систем электрообогрева и теплоизоляционных материалов InWarm — основа энергоэффективности

Промышленный электрообогрев каталог 2016

Каталог продукции — системы промышленного обогрева

Электрообогрев трубопровода — Мир химического машиностроения

Обогрев трубопровода

Обогрев трубопровода

Обогрев — это система, состоящая из набора путей, которые находятся в физическом контакте с трубой или сосудом. Они состоят из резистивного элемента, который нагревается, когда через него проходит электричество. В нефтяной и газовой промышленности широко используются системы электрообогрева.

Основным применением системы электрообогрева является поддержание температуры на желаемом уровне. Потери тепла могут возникать из-за того, что температура трубы выше температуры окружающей среды. Даже если трубы снабжены изоляцией, она все равно не может удерживать все производимое тепло. Таким образом, когда температура падает ниже желаемого значения или заданного значения, на элемент подается электричество, заставляя его нагреваться и, таким образом, поднимать систему до заданной температуры. Пар также можно использовать в качестве альтернативы электрическому нагреву, но во многих средах подача пара может быть неудобной, а также может быть экономически невыгодной.

Еще одним применением электрообогрева является предотвращение замерзания труб. Во многих холодных странах эти трубы рискуют замерзнуть из-за преобладающих экстремальных температур окружающей среды. Также электрообогрев используется для растапливания льда, имеющегося на крышах домов и других строительных конструкциях. Современные элементы электрообогрева представлены в виде кабеля. В случае предотвращения замерзания этот кабель находится в непосредственном контакте с холодной внешней средой. Кабель чувствует температуру и соответственно нагревается, растапливая окружающий его снег или лед и тем самым защищая трубу/крышу от повреждений. Это также помогает предотвратить кавитацию при перекачивании высоковязких жидкостей. Вязкость густых жидкостей уменьшается при повышении их температуры. Таким образом, это помогает в более плавном движении и помогает предотвратить потери.

Электрообогрев трубопровода

Первая классификация электрообогрева, как упоминалось выше, основывается на типе подвода тепла. Тепло может подаваться в виде (i) электрической энергии или (ii) в виде жидкости. В случае электрообогрева электроэнергия преобразуется в тепло, и это тепло затем подается в обогреваемую трубу. В случае жидкостного теплообогрева жидкостью может быть либо пар, либо органический теплоноситель. Если используется органическая жидкость, должны быть обеспечены условия для рециркуляции и повторного нагрева.

Использование пара для электрообогрева сокращается из-за высокой стоимости установки и обслуживания. В настоящее время наиболее часто используются электрические резистивные элементы. Другая классификация основана на том, как обеспечивается подача тепла: (i) ряд постоянной электрической мощности и (ii) системы постоянной мощности. Последовательный нагревательный кабель представляет собой непрерывную единицу, и при подаче высокого напряжения резистивный элемент выделяет тепло. Это полезно для поддержания высоких температур на трубопроводах, но если где-то между ними происходит короткое замыкание, весь кабель перестает работать, поскольку представляет собой непрерывный блок. С другой стороны, кабель постоянной мощности разделен на несколько зон мощности. Таким образом, даже если один элемент перестает функционировать, это не влияет на остальную часть кабеля, и необходимо заменить только этот поврежденный элемент.

Источник изображения:- indiamart

Подробнее:- Мир химического машиностроения

Как справиться с тепловым расширением и сжатием труб

Для материалов естественно расширяться при нагревании и сжиматься при холоде, а трубы – нет. невосприимчив к законам природы. Тепловое расширение и сжатие трубопровода является одной из самых больших динамических сил, действующих на трубопроводы.

Поскольку по трубопроводным системам часто передаются горячие жидкости, необходимо тщательно учитывать тепловое расширение и связанные с этим напряжения, чтобы избежать проблем. Силы, создаваемые тепловым расширением, могут быть достаточно большими, чтобы вызвать изгиб и коробление трубы, повреждение насосов, клапанов, трубных хомутов и креплений и даже разрыв трубы или повреждение стальной или бетонной конструкции здания.

В этом блоге мы рассмотрим некоторые факторы, которые необходимо учитывать при работе с тепловым расширением труб, а также рассмотрим основы того, как рассчитать скорость теплового расширения в трубопроводных системах, что имеет решающее значение для работы. какие продукты необходимы для решения проблемы.

Но сначала, вот видео, которое иллюстрирует, насколько значительным может быть тепловое расширение, а также некоторые способы борьбы с ним.

Что вызывает тепловое расширение?

Изменения температуры вызывают изменение формы, площади или объема объекта или вещества. Трубы обычно расширяются при нагревании и сжимаются при охлаждении. Это вызвано расширением молекулярной структуры из-за увеличения кинетической энергии при более высокой температуре, что заставляет молекулы больше двигаться.

Степень теплового расширения обычно зависит от трех ключевых факторов:

1. Материал трубы – разные материалы расширяются с разной скоростью. Таким образом, разные типы пластиковых труб (например, ПП, ПВХ, ПЭ и т. д.) и разные типы металлических труб (например, стальные, медные, железные) будут иметь разные коэффициенты расширения. Поэтому важно рассчитать скорость расширения для каждого отдельного типа устанавливаемой трубы.
2. Длина трубы – чем длиннее длина трубы, тем больше она будет расширяться и сужаться.
3. Минимальная и максимальная температура – диапазон температур, которым будет подвергаться труба, или, другими словами, разница между самой низкой и самой горячей температурой, которой будет подвергаться труба.

В приведенной ниже таблице приведен пример скорости расширения для 50-метровых труб при перепаде температур +50°. Как видите, пластиковые трубы обычно расширяются значительно больше, чем металлические. Например, полиэтиленовая труба длиной 50 м при перепаде температур +50° расширится на 500 мм.

Проектирование систем трубопроводов с учетом теплового расширения

Крайне важно, чтобы вопросы расширения и сжатия трубопроводов учитывались на этапе проектирования проекта во избежание возникновения значительных проблем.

Такие проблемы, как извилистые трубы или нагрузка на соединения труб, могут в конечном итоге привести к утечкам или разрывам труб и всем связанным с этим повреждениям, которые может вызвать неисправность.

Итак, каковы решения проблемы теплового расширения труб?

Расширение и сжатие трубы обычно можно компенсировать двумя способами:

• Естественным путем с использованием существующих изгибов или компенсационных петель
• Конструктивно, например, с использованием компенсаторов

Использование отводов и компенсационных петель

Часто предпочтительнее компенсировать расширение естественным образом с помощью компенсационных петель, поскольку компенсационные швы создают значительные нагрузки на трубопроводную систему. Компенсационные петли компенсируют тепловые перемещения за счет установки секций трубопровода, которые проходят перпендикулярно системе трубопроводов. Хотя эти петли являются полужесткими, они допускают некоторое перемещение, тем самым снижая стрессовые нагрузки на анкерные точки в системе трубопроводов. Точка фиксации используется для обеспечения того, чтобы расширение было направлено на петлю расширения, где сила и движение контролируются.

Крепления для труб или «направляющие» между точкой крепления и компенсационным контуром только направляют трубу в правильном направлении. При использовании компенсационной петли важно расстояние между первым направляющим зажимом и петлей. Чем меньше расстояние, тем больше будет сила изгиба трубы. Эта сила передается на точку крепления.

Компенсационные петли могут занимать много места в системе трубопроводов, поэтому чаще всего используются в наружных системах. В более ограниченных пространствах можно сделать гибкие петли, в которых для каждой ветви петли используются гофрированные металлические шланги. Эти гибкие петли более компактны, чем петли для труб, но требуют структурных опор для предотвращения провисания. Такие петли обычно используются там, где требуется сейсмическая защита.

Использование компенсаторов для компенсации теплового смещения

Если нет места для компенсационного контура, следует использовать компенсатор, способный к осевому перемещению. Примером такого продукта могут быть компенсаторы.

При использовании компенсатора необходимо учитывать давление в трубе. Например, стандартная труба 200НБ с осевым сильфоном создает усилие более 2,5 тонн. Труба остается выровненной, но в других местах действуют огромные усилия.

В результате создаваемых огромных сил хорошая точка крепления необходима для эффективной работы сильфонной системы. При неправильной поддержке и установке вдоль всей системы трубопроводов сильфонная система все равно может выйти из строя.

Соблюдение простых правил обеспечивает эффективную установку сильфонной системы с использованием первичных направляющих и анкеров.

Точки привязки:

Иногда конструкции могут быть перепроектированы и по-прежнему терпят неудачу, если не применяются фундаментальные принципы. Дизайн должен быть простым и соответствовать основным правилам дизайна, упомянутым выше. Приведенный ниже дизайн представляет собой простое и эффективное решение.

Как Walraven может способствовать тепловому расширению трубопроводных систем?

Во-первых, и это самое главное, вы должны быть в состоянии рассчитать коэффициент теплового расширения для вашей системы трубопроводов, чтобы иметь возможность определить наилучшее решение для ваших нужд. Мы создали файл для загрузки, чтобы вы могли рассчитать скорость расширения вашей трубы. Он включает в себя метод расчета и некоторые примеры.

Загрузить информацию о расчете теплового расширения

Наша группа технической поддержки может помочь вам с расчетами, если это необходимо, и разработать подходящую систему поддержки для установки.
