Обозначения на ламинате расшифровка: Условные обозначения для ламината

Условные обозначения для ламината

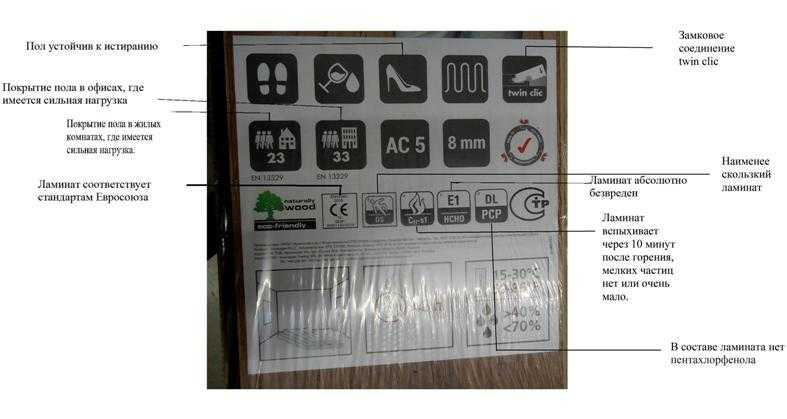

В целях информирования потребителя об особенностях покрытия производители ламината используют специальную маркировку на упаковках: знаки, цифры, буквы, графические символы, рисунки, надписи.

Маркировка облегчает идентификацию, кратко и ёмко презентует всю необходимую информацию о ламинате: свойства и характеристики, сфера применения, условия эксплуатации, особенности ухода и др.

Преимущество маркировки – универсальность: производитель придерживается общепринятых обозначений, только изредка добавляя новые символы, указывающие на уникальные свойства собственной продукции.

Маркировка – это удобный способ взаимодействия производителя и клиента: первая сторона предоставляет все нужные сведения о продукте, следуя тем самым букве закона, а вторая – получает ёмкую визуальную информацию, освобождаясь от необходимости читать сотни страниц технического описания ламината.

• Срок эксплуатации и назначение
• Совместимость с теплыми полами
• Параметры ламели
• Структура поверхности
• Замковая система соединения ламелей
• Функциональные преимущества и особенности поверхности ламели
• Особенности ухода за покрытием

Срок эксплуатации и назначение

Первое, что потребители хотят знать о ламинате – его класс износоустойчивости.

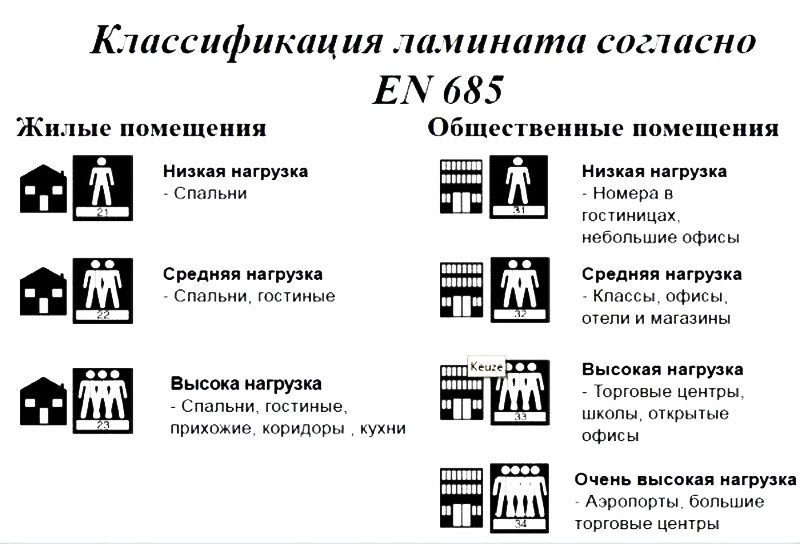

На маркировке указывается тип помещения, для которого предназначен напольный ламинат:

• Домик – жилое помещение;
• Здание – коммерческое помещение;
• Завод – производственное помещение.

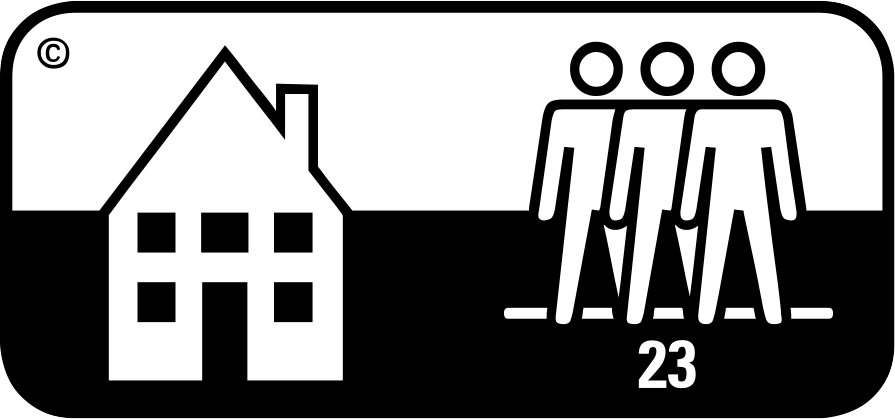

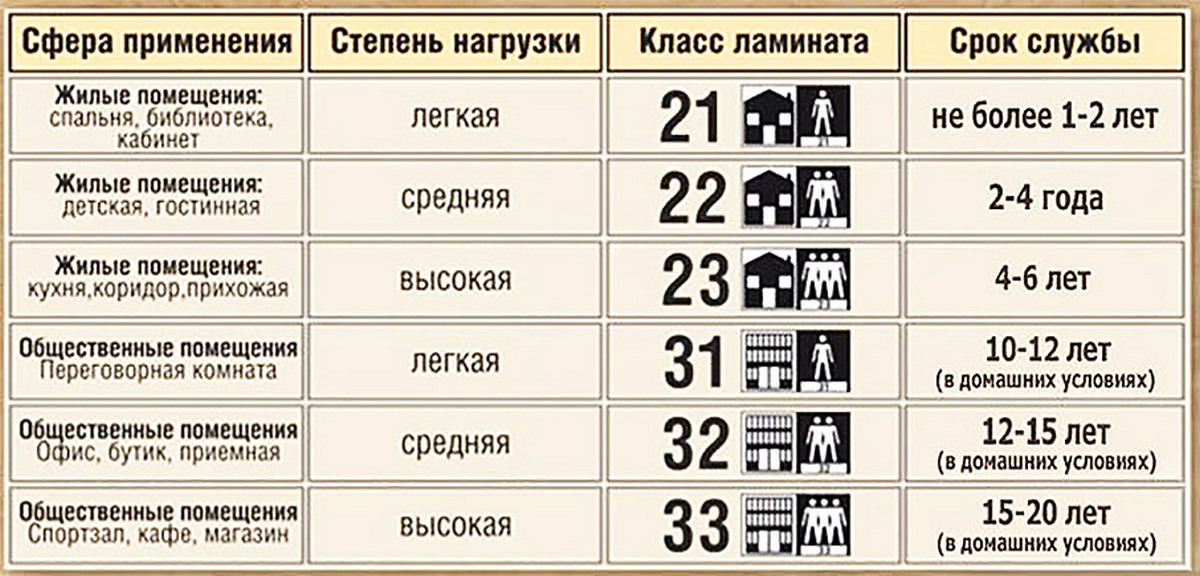

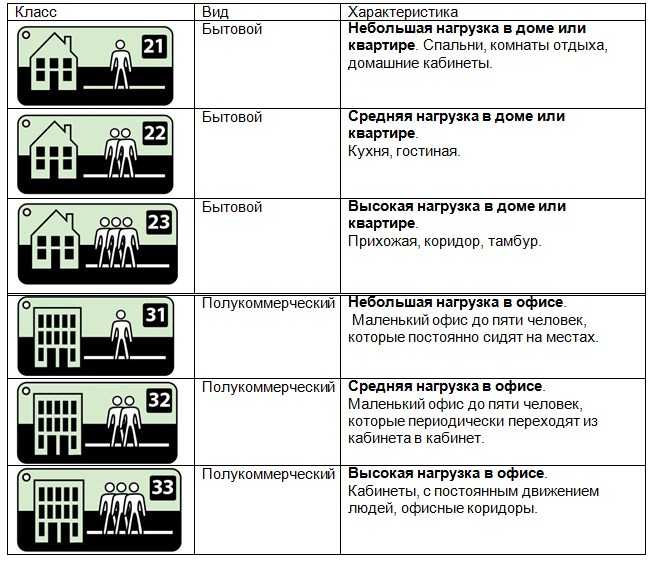

Степень истираемости указывается изображением человечка: 1- легкая, 2 – умеренная, 3 – среднеинтенсивная, 4 – высокоинтенсивная нагрузка.

Классы истираемости 21-23 практически нигде не продаются (ламинат с такой низкой устойчивостью к истиранию не востребован: все известные производители сняли его с производства). Наиболее «ходовые» классы – 32 и 33.

Они могут быть маркированы следующим образом:

• AC 3 – 31 класс, предназначенный для помещений с низкой проходимостью;
• AC 4 – 32 класс ламината, для помещений средней проходимости;
• AC 5 – 33 класс, используемый в помещениях высокой проходимости: коридорах, прихожих, офисах.

Указывая срок гарантии на изделие, производители в основном имеют в виду использование покрытия в жилых помещениях.

Срок гарантии эксплуатации ламината в коммерческих и промышленных помещениях указывается при помощи других значков.

Назначение ламината того или иного класса также может уточняться при помощи таких значков:

Производители также дополняют сведения об износостойкости материала покрытия индивидуальными значками:

Совместимость с теплыми полами

Маркировка ламинированных покрытий, разрешенных к применению совместно с системой «теплый пол».

Некоторые производители вверху символа добавляют значок температуры.

Этот значок указывает на то, что ламинированное покрытие используется только с теплыми полами на водяном теплоносителе. Для данной маркировки также допустимо использование значка h3O.

Маркировка E4-E0 говорит о количестве содержащихся в плите ламината формальдегидных смол или классе эмиссии. Для систем подогреваемых полов используется ламинат класса E1-E0. Т

Данный значок демонстрирует, что изделие подлежит вторичной переработке (рециклинг отходов)

Маркировки «waterproof», «water resistance», «aqua protect» и тому подобные указывают на водостойкость покрытия: такой ламинат допустимо укладывать в помещениях с высокой влажностью.

Параметры ламели

Если ламинат имеет фаску, это указывается соответствующей маркировкой. Форма выемки на значках указывает на форму фаски: U (скругленная фаска) или V (угловая, V-образная фаска)

Толщина ламината указывается следующей маркировкой:

Длина планок:

Экстра-большие и экстра-длинные планки:

Узкие ламели:

Структура поверхности

Для того чтобы обеспечить сходство ламинированного покрытия с натуральными материалами, на поверхности плашки делается особое тиснение.

Матовая текстура поверхности

Глянцевая текстура поверхности

Замковая система соединения ламелей

Ламинат может оснащаться такими замками:

• Click (выполняется на длинных кромках ламели, каждая последующая доска вставляется в замок предыдущей под углом и защелкивается).
• Lock (выполняется на торцевых кромках ламели, запирание выполняется накладным способом боковым или забиванием одной доски в другую).
• Замковое соединение UniClick запирается сразу двумя способами: забиванием, поворотом.

Производители также производят на базе имеющихся технологий замковых соединений свои фирменные, уникальные замки.

Такая маркировка указывает на возможность многоразового применения ламината (покрытие на бесклеевой основе):

Клеевая установка сейчас не предусматривается большинством производителей ламината ввиду увеличения финансовых и временных затрат, невозможности повторного использования покрытия.

Функциональные преимущества и особенности поверхности ламели

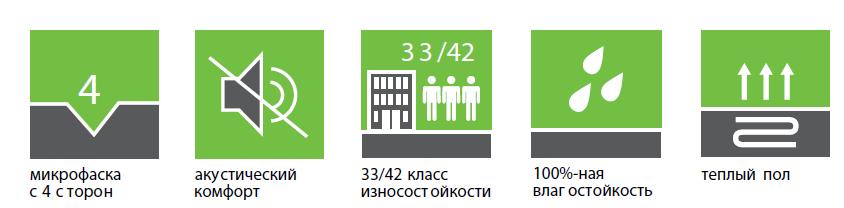

Следующая маркировка указывает на особые свойства поверхности ламинированного покрытия:

Повышенная устойчивость верхнего слоя к царапинам:

Гипоаллергенность и антибактериальные свойства:

Хорошая устойчивость к статической и динамической нагрузке: ударению, давлению тяжелыми предметами и ножками мебели, образованию вмятин.

Противоскользящее покрытие (особенно необходимо для водостойких ламинированных полов, применяющихся в ванных комнатах, на кухнях и др.)

Шумопоглощающие свойства ламината: такие значки говорят том, что покрытие скрадывает звуки шагов, ударов, стука.

С учетом того, что шумоизоляционные свойства ламината в большинстве случае являются заслугой подложки, отдельные производители уточняют, что их покрытие оснащено звукопоглощающей подложкой уже в заводских условиях

Теплоизолирующие свойства покрытия

Антистатические свойства

Устойчивость к выгоранию на солнце, длительное сохранение яркости цвета

Прочие свойства покрытия:

Особенности ухода за покрытием

Ламинат – простое в обслуживании, гигиеничное покрытие: достаточно подмести и вытереть тряпкой.

Дополнительная маркировка предостерегает от неправильных способов уборки: недопустимо очищать поверхность острыми предметами, заливать поверхность водой, применять абразивные вещества.

Такой знак указывает на ремонтопригодность ламинированных полов

Оценить статью1

30 (0)

Условные обозначения для ламината – что значат значки на ламинате?

Специальная маркировка, которую покупатели могут увидеть на упаковке ламината, разработана специально для удобства выбора. Среди обязательных параметров для маркировки – класс, размер ламелей, страна производства. Остальные обозначения на ламинате производитель может указывать по желанию, тем самым выделяя преимущества выпущенной продукции.

Это могут быть знаки, цифры, графические изображения, с помощью которых удается упростить идентификацию продукции и максимально презентовать свойства, характеристики и нюансы применения. Кроме того, это позволяет определить цену ламината.

Итак, что означают значки на ламинате, как в них разобраться и сделать правильный выбор без консультаций специалиста?

Срок службы и эксплуатация

Ключевой параметр, на котором акцентируют внимание покупатели – класс эксплуатации. Он определяет тип помещений, в которых может выполняться укладка. В соответствии с этим критерием, вся продукция делится на четыре основных класса:

• 31 – для помещений с низкой проходимостью, например, спальных комнат;
• 32 – наиболее востребованный на рынке, так как предпочтительно укладывается в домах и квартирах: детские комнаты, гостиные, прихожие, кухни;
• 33 – применяется в бытовых условиях, а также в коммерческих помещениях с высокой активностью: кафе, офисы, магазины;
• 34 – подходит для объектов с очень высокой проходимостью: торговые центры, тренировочные залы.

Также встречаются следующие обозначения на ламинате:

• жилой дом – для бытовых помещений;
• здание – коммерческие объекты;
• завод – производственные площадки.

Также на упаковке отмечают степень нагрузки, которая изображается в виде количества человек:

• 1 – слабая нагрузка;
• 2 – среднее значение;
• 3 – повышенные возможности;
• 4 – максимальная интенсивность.

Некоторые производители, помимо классов эксплуатации в цифровом исполнении указывают аббревиатуру AC3, AC4, AC5, AC6, которая определяет степень защиты верхнего слоя от истирания.

Гарантийный срок, отмеченный изготовителем, указывает на то, что покрытие прослужит отмеченный период в бытовых условиях. Полный перечень описаний, на которые распространяются гарантийные обязательства, у каждого изготовителя свой, однако все они сводятся к целостности плиты, прочности замковых соединений, стойкости верхнего защитного слоя и устойчивости перед естественным освещением. Рассматриваются только те гарантийные случаи, в которых эксплуатация ламината происходила в соответствии с рекомендациями.

На рынке также встречается влагостойкий ламинат, о чем также информирует производитель на упаковке. Под водостойкими свойствами подразумевается, что пролитая на ламели вода в течение оговоренного времени не сможет оказать негативного влияния, и тем самым не снизятся его физические характеристики.

Совместимость с системой теплый пол

Современные напольные покрытия, практически в полном перечне, могут укладываться на систему теплого пола, о чем свидетельствуют соответствующие значки на упаковке ламината. Но при этом не стоит забывать, что существует определенный температурный режим, которого нужно придерживаться в процессе эксплуатации. Как правило, ламели могут выдерживать подогрев до 27 градусов по Цельсию, превышать это значение не стоит, ведь такие действия могут привести к нарушению плотности плиты, тем самым снизить срок ее службы.

Даже если есть обозначение о возможности использования с теплым полом, следует обращать внимание на количество содержащихся в плите формальдегидных смол. Для подогреваемых полов характерен класс эмиссии Е1. Также можно встретить ламинированные покрытия, которые укладываются исключительно на водяной теплоноситель.

Параметры ламели

Под параметрами подразумеваются размеры планок – длина, ширина, толщина. Помимо этого, дополнительно могут отмечать количество досок, общий вес и объем одной упаковки, что упрощает ведение расчетов. Также можно встретить обозначения на ламинате, которые свидетельствуют о наличии фаски, ее расположении, типе и глубине:

• U – скругленная;
• V – угловая.

Относительно типа замковой системы также присутствуют различия. Крупные торговые фирмы имеют собственные запатентованные образцы соединений, однако большинство пользуется стандартными:

• 5G – замки по короткой стороне оснащены пластиковыми вставками, что позволяет производить укладку по одной доске, как конструктор.
• UniClick – универсальная система, которая присутствует, как на длинной, так и на короткой стороне плашки. Монтаж производится рядами либо с помощью подбивки.

Структура поверхности

Для обеспечения точной имитации древесной текстуры на поверхности ламината выполняется специальное тиснение в регистр.

Если говорить о самой поверхности, она может быть матовой и глянцевой.

Функциональные преимущества

К данному разделу обозначений относятся:

• антистатический эффект;

• водостойкость;
• устойчивость к каблукам и мебели;

• пожаробезопасность;

• защита от ультрафиолета и потери цвета;

• шумопоглощение;

• противоскользящий эффект.

Отдельное внимание уделяется гигиеничности, что в некоторой степени, является рекомендацией к правильной чистке и уходу за полом.

Учитывая тот факт, что ламинат – это искусственное покрытие, к нему предъявляют особые требования по экологичности, на предмет которых вся продукция обязательно проходит испытания.

В ходе исследований определяется уровень выделяемых веществ, и их безопасность для здоровья человека. По желанию, торговые марки могут отдавать свою продукцию на дополнительные тесты, с более высокими требованиями. Одними из таких является «Голубой Ангел» — сертификат, подтверждающий высокое качество продуктов из Германии и французский A+.
