Содержание

Как отличить пятикамерное окно от трехкамерного

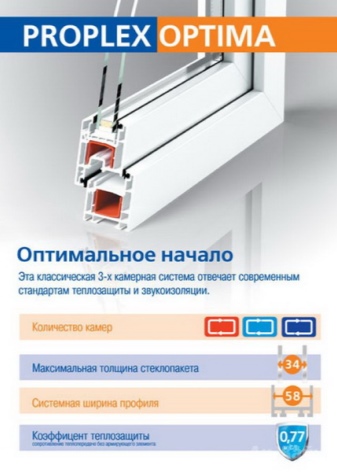

Трехкамерный профиль или пятикамерный

Чем отличается трехкамерный профиль от пятикамерного

Даже если вы и знаете, что пластиковые окна оснащены внутри воздушными камерами, вряд ли вы сможете отличить их друг от друга. Также вы врядли знаете, на что влияют камеры и для чего они вообще нужны. Давайте разберемся в этих вопросах, чтобы навсегда избавить вас от сомнений и догадок.

Все очень просто

На самом деле, все довольно-таки логично и просто. Трехкамерный профиль так называется, потому что он разделен на три воздушные камеры. Соответственно, пятикамерный профиль разделен на пять камер. В центральной, самой большой камере, находится металлический усилительный профиль. Именно он делает пластиковое окно устойчивым и придает жесткость всей конструкции. Воздушные камеры, находящиеся по бокам, сделаны для более эффективной теплоизоляции. Выбирая пластиковое окно, обращайте особое внимание на коэффициент теплопередачи. Чем больше будет этот коэффициент, тем лучше окно будет сохранять тепло в доме. Трехкамерный профиль имеет коэффициент теплопередачи от 0,6 до 0,65 м2*КВТ. Пятикамерный профиль обладает коэффициентом теплопередачи – 0,75 – 0,8 м2*КВТ.

Наглядная экономия

На основании всех этих данных можно сделать вывод, что эффективнее всего именно пятикамерные окна ПВХ. По сравнению с трехкамерными профилями у них теплопередача лучше на 25%. Конечно, стоят такие окна на 8 – 10% дороже трехкамерных, но они позволят вам сэкономить деньги на отоплении в доме. Уже через несколько лет их стоимость полностью вам окупится. Не жалейте денег, если речь идет о комфортной микросреде вашего дома. И это уже не говоря о том, что отсутствие сквозняков в доме и теплая атмосфера избавят вас и ваших домочадцев от болезней и простуд.

Внешние отличия пятикамерного профиля от трехкамерного

Трехкамерный профиль отличается своей шириной – 58 – 62 мм. Пятикамерный профиль имеет другую ширину – 68 – 70 мм. Также в них устанавливают совершено разные стеклопакеты. В трехкамерные профили ставят стеклопакеты толщиной до 32 мм, а в пятикамерные – до 40 мм. Двухкамерные стеклопакеты толщиной 32 мм имеют коэффициент теплопередачи 0,53 м2*КВТ, а толщиной 40 мм — 0,56 м2*КВТ. Все эти данные рассчитаны для обычных стеклопакетов, которые не разработаны по энергосберегающим технологиям. На окна маленьких размеров рекомендуем вам устанавливать окна с трехкамерными профилями. Большие по размеру окна нуждаются в пятикамерных профилях. Окна ПВХ с пятикамерными профилями будут незаменимы в частных домах и коттеджах, ведь они помогут сэкономить на отоплении помещения.

Чем отличаются трехкамерные окна от пятикамерных?

Окна в помещениях определяют облик комнаты, задают общее настроение. Однако окно должно быть не только красивым, но и обладать множеством иных характеристик: долговечность, надежность, высокая способность к шумо- и звукоизоляции, защита от холода и пыли улиц. Сегодня на рынке представлен огромный выбор пластиковых окон. Какую фирму предпочесть – каждый потребитель решает для себя, благо, производителей достаточно на любой вкус и кошелек. Наша компания работает с оконными профилями фирмы Exprof. Окна Exprof бывают с тремя или пятью камерами. Но давайте разберемся – чем же отличаются трехкамерные окна от пятикамерных?

Трехкамерные окна

Почему они так называются? Элементарно – оконный профиль разделен с помощью перегородок на три камеры. Разберемся в их устройстве. Камера (воздушная подушка), расположенная в центре, придает конструкции устойчивость и жесткость, обеспечивая ее прочность. Боковые камеры способствуют эффективной шумоизоляции и помогают лучше сохранить тепло в помещении. Трехкамерый профиль отличается от пятикамерного по ширине – она составляет примерно 60 мм, а также по цене – в среднем он дешевле на 15%. Подобные оконные профили рекомендуется устанавливать на небольшие окна, кроме того, это вполне приемлемый и экономичный вариант для квартир – гарантирована достаточная защита от жары летом и холода зимой, но более капитальные конструкции даже в квартире (лоджии, балконы ) требуют профиля пятикамерного.

Пятикамерные окна

Этот вариант оконного профиля обеспечит лучшую защиту от внешнего шума, а также плохой погоды, однако стоит дороже. Обычно устанавливается в городских зданиях, а также в помещениях, которым требуется дополнительная защита — подобное окно тяжелее разбить. Есть еще один аргумент в пользу выбора пятикамерного профиля – он позволяет существенно сэкономить на электроэнергии, ведь чем больше воздушных подушек (камер), тем прочнее конструкция, и тем лучше теплоизоляция, что особенно актуально для загородных домов. Ширина профиля составляет около 70 мм. и именно это позволит лучше защитить ваше окно от образования конденсата и промерзания. Кроме того, звукоизоляция в данном случае будет максимальной.

Пятикамерные и трехкамерные окна внешне практически неотличимы, различаясь лишь по характеристикам. Пятикамерное окно прочнее, лучше защищает помещение, но для стандартной городской квартиры, где не требуется дополнительная защита от суровых погодных условий или сильного шума, вполне подойдет и трехкамерное. Однако для оформления офиса, загородного коттеджа лучше выбрать пятикамерное окно, невзирая на цену – расходы окупятся в течение полугода.

Любая конструкция за 5 дней!
2015-03-22

Трехкамерный профиль или пятикамерный? Вот в чем

Трехкамерный профиль или пятикамерный? Вот в чем вопрос

Очень многие покупатели новых ПВХ окон помимо всего прочего предъявляют высокие требования к их теплотехническим характеристикам, на что, как правило, следует наиболее частый ответ: «Берите пятикамерный профиль с трехкамерными обычными или двухкамерными энергосберегающими стеклопакетами».

И если со стеклопакетами все просто, чем больше камер, тем лучше их теплотехнические характеристики, то сравнив трехкамерный оконный профиль и пятикамерный мы не увидим заметной разницы в коэффициенте теплопроводности. В чем же причина?

На рисунках ниже представлены образцы обычного трехкамерного профиля (слева), обычного пятикамерного профиля (по центру) и энергосберегающего шестикамерного профиля (справа). Синими линиями мы обозначили линии разреза профиля рамы и профиля створки, красными линиями — линию разреза в плоскости соединения рамы со створкой.

Трехкамерный профиль — количество камер в разрезе синих линий — три, количество камер в разрезе красной линии — три.

Пятикамерный профиль — количество камер в разрезе синих линий — пять, количество камер в разрезе красной линии — те же три, это говорит о том, что плоскость соединения рамы со створкой перечеркивает преимущество пяти камер и сводит коэффициент теплопроводности на уровень трехкамерного профиля.

Шестикамерный профиль — количество камер в разрезе синих линий — шесть, количество камер в разрезе красной линии — шесть, здесь мы видим сложную конструкцию профиля, которая обеспечивает улучшенные теплотехнические характеристики в любой плоскости.

Резюме. Разница между трехкамерным и пятикамерным профилем в жесткости конструкции, т.е для большинства стандартных конструкций достаточно трехкамерного профиля, для габаритных конструкций (остекление балконов, веранд и т.п.) имеет смысл применять пятикамерный профиль.

Если же вы заинтересованы в покупке полноценных энергосберегающих окон, то ваш выбор это шестикамерные или более профиля специальной конструкции. Исключение — глухие окна из пятикамерного профиля, поскольку в таких окнах присутствует только основная пятикамерная рама, то и коэффициент теплопроводности будет на высоте.

Пятикамерный стеклопакет — что это такое?

Пластиковые окна стали распространенными благодаря техническим характеристикам. Такие конструкции надежно защищают помещение от посторонних звуков извне и обеспечивают повышенный уровень теплоизоляции жилья. Кроме того в последнее время цены на пластиковые окна значительно снизились, что сделало их доступными для всех вне зависимости от уровня дохода.

Что такое пятикамерный профиль

Фото: пятикамерный профиль в разрезе

Пятикамерные окна – лучший представитель металлопластиковых конструкций, так как они обладают самыми высокими техническими параметрами по сравнению с другими аналогами.

Камеры в конструкции металлопластикового окна – это полые секции, заполненные воздухом, который предохраняет помещение от низких температур и различных шумов.

В отличие от аналогов с меньшим количеством камер, в такой конструкции металлическое армирование внутри профиля располагается дальше от мест крепления петель, что перекрывает путь для потока холодного воздуха в самых уязвимых местах окна.

5-ти камерное окно представляет собой конструкцию из нескольких секций, центральная из которых выполняет функции основы для профиля и обеспечивает жесткость конструкции.

По бокам центральной секции находятся по две дополнительные камеры, отвечающие за теплоизоляционные свойства и обеспечивающие защиту и от проникновения шума.

Основная секция пятикамерного профиля изготовлена из высокопрочного материала, и ее наличие предотвращает возможные искривления и повреждения конструкции окна. Модели с пятью камерами прочные и более практичные для установки в жилых помещениях, чем конструкции с меньшим количеством секций.

Отличия окна с пятью секциями

В отличие от трехкамерного профиля, стеклопакет с пятью камерами оснащен двумя дополнительными боковыми камерами, которые обеспечивают больший уровень теплоизоляции. Установка пяти камерного окна актуальна в тех регионах, где преобладают очень низкие температуры. В свою очередь окна с тремя секциями рекомендованы к установке практически во всех центральных регионах страны.

Коэффициент сохранения тепла в обеих конструкциях выглядит следующим образом:

профиль с тремя камерами – от 0,6 до 0,65 м2*K/BT;
профиль с пятью камерами — от 0,75 до 0,8 м2*K/BT.

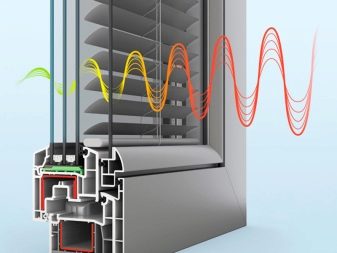

Так же отличием между обеими конструкциями стало то, что пятикамерные окна обеспечивают уровень шумозащиты на почти на 30% выше, чем окна с тремя камерами. Кроме того по ценовому диапазону различие между ними составляет всего 8-12%. Несмотря на то, что пятикамерный профиль дороже, чем окно с тремя воздушными секциями, он намного лучше других, более простых аналогов.

Отличием является и толщина металлопластиковой конструкции. Профиль с тремя камерами может иметь ширину от 58 до 62 мм., а пятикамерный — от 68 до 70 мм.

Фото: отличия трехкамерного стеклопакета от пятикамерного

Толщина стеклопакетов в обеих конструкциях так же отличается друг от друга. В трехкамерном окне устанавливаются стеклопакеты толщиной до 32 мм, а в пятикамерный профиль — до 40 мм., Толщина стеклопакета в первую очередь влияет на теплоизоляционные характеристики:

уровень теплоизоляции стеклопакета толщиной 32 мм. составляет 0.53 м2*К/ВТ;
уровень теплоизоляции стеклопакета толщиной 40 мм. составляет 0.56 м2*К/ВТ.

Главным недостатком окна с тремя воздушными секциями от пятикамерной модели стало то, что его строение не усиливает защиту от шума и низких температур в области расположения элементов крепежа.

Многие владельцы трехкамерных пластиковых окон со временем начинают замечать, что со стороны петель постоянно продувает, что влияет на сохранение тепла в помещении. Поэтому для исключения таких неприятностей в процессе эксплуатации пластиковых окон рекомендовано обращать свое внимание на стеклопакет с пятикамерным профилем, особенно если вопрос касается установки конструкции в северных регионах страны.

Технические характеристики

Пять секций в оконном металлопластиковом окне на сегодняшний день является пределом. Стандартные пятикамерные конструкции обладают следующими характеристиками:

Воздушные отсеки – 5 шт.;
Толщина внутренней перегородки – 3мм.;
Толщина стеклопакета – 42мм.;
Толщина профиля – 70мм;
Замкнутая система армирования.

При выборе пластикового окна с пятью воздушными секциями очень важно обратить внимание на систему армирования. Она должна быть изготовлена из стального сплава и иметь толщину перегородок до 1,5мм.

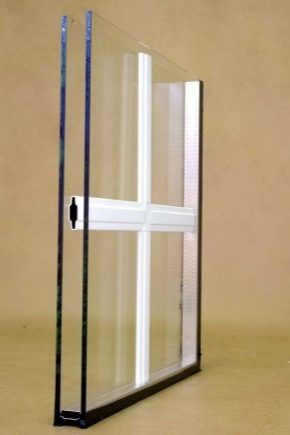

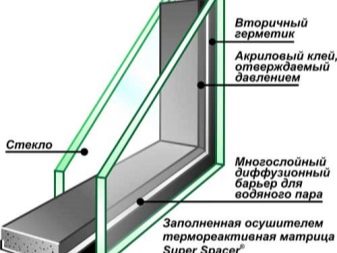

Стеклопакеты для пятикамерного окна

Для пятикамерного профиля существует три вида стеклопакетов:

От того или иного типа установленного стеклопакета в первую очередь зависит уровень теплоизоляции окна и его шумозащитные характеристики. Все стеклопакеты герметичны и заполнены специальным газом, который препятствует потению стекол изнутри.

Однокамерный стеклопакет состоит из двух слоев стекла, каждый из которых имеет толщину 4 мм., а общая толщина стеклопакета 24 мм. Он обеспечивает низкую защиту от проникновения шума и холода в помещении и устанавливается обычно на балконах или в офисных помещениях.

Стеклопакет с двумя камерами включает в себя три слоя стекла с такой же шириной, как и у однокамерного аналога. Он способен обеспечить хорошую шумоизоляцию и надежно защитит помещение от проникновения холода. Рекомендовано устанавливать двухкамерные стеклопакеты в квартирах или загородных домах.

Конструкция трехкамерного стеклопакета состоит из четырех стекол. Толщина каждого может быть от 4 до 6 мм., а общая толщина стеклопакета составляет 40 мм. Такой стеклопакет обеспечивает наилучшую защиту от холода и шума и актуален при суровых климатических условиях.

Кроме всего перечисленного все стеклопакеты для пятикамерных оконных профилей делятся на несколько категорий:

шумоизоляционный;
энергосберегающий;
защитный;
стеклопакет с тонировкой;
декоративный.

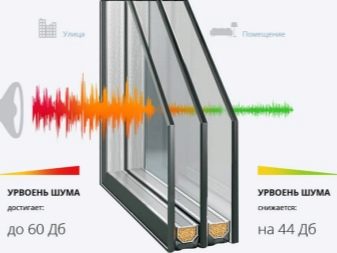

Шумоизолирующий стеклопакет имеет три стекла, первое из которых имеет толщину 6 мм и располагается снаружи, а другие 2 стекла имеют толщину 4 мм и находятся близко друг к другу с внутренней стороны окна. Он обеспечивает повышенную уровень шумоизоляции и зачастую устанавливаются с той стороны помещения, где расположена проезжая часть.

Энергосберегающая конструкция изготавливается из особого теплового стекла, на котором нанесено специальное зеркальное покрытие с помощью вакуумного распыления серебряных частиц. Такой стеклопакет обеспечивает высокий уровень теплоизоляции и устанавливается в тех регионах, где преобладают низкие температуры.

Стекла защитного стеклопакета покрыты специальной пленкой, которая обеспечивает им хорошие прочностные характеристики. Благодаря пленке стекло не разлетится в случае разбития и не причинит вред людей, находящихся рядом. Ввиду своей повышенной прочности такие стеклопакеты чаще всего устанавливаются на витринах магазинов, в отелях, детских и учебных заведениях.

Тонированный стеклопакет покрыт тонировочной пленкой, которая защищает помещение от сильного солнечного света. Он устанавливается с солнечной стороны зданий и препятствует постоянному проникновению солнечных лучей в помещение.

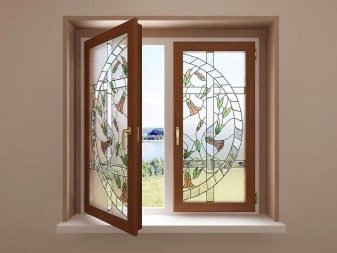

Декоративная конструкция стеклопакета имеет искривленные или украшенные стекла, которые придают помещению необычный и красивый вид. Такие стеклопакеты не обладают какими-либо особыми характеристиками и используются для установки в ресторанах и развлекательных заведениях.

Правильный подход к выбору профиля

Пятикамерный профиль по всем параметрам лучше, чем трехкамерная конструкция, но такие окна не всегда актуальны для установки. Все зависит от того, в каких погодных условиях будут эксплуатироваться окна. Если помещение расположено далеко от проезжей части или любых других источников сильного шума, при этом климатические условия вполне благоприятны для проживания, то подойдет трехкамерное окно с одно-, или двухкамерным стеклопакетом.

Если же помещение находится близко к проезжей части, а так же недалеко от поля, где может быть сильный ветер и пониженная температура, то лучшим вариантом будет установка пятикамерного окна с двух-, или трехкамерным стеклопакетом.

Пластиковые окна. 3-х камерный и 5-ти камерный профиль – в чем различие?

В пластиковое окно изготовленное из трехкамерного профиля, обычно устанавливается стеклопакет толщиной до 32 мм, тогда как в 70 мм пятикамерный профиль можно установить стеклопакет до 44 мм, а это существенная прибавка в энергосбережении и звукоизоляции.

Промерзание верхней петли

Существенным недостатком трехкамерного ПВХ профиля является то, что часто в холодное время года происходит промерзание в районе верхних петлей. Это связано с конструктивной особенностью, при которой металлическая армировка внутри пластика находится очень близко к стальной петле, создавая мостик холода, по этому зимой вокруг петлей часто образуется иней или даже наледь.

Пятикамерная система лишена этого недостатка. Теперь петли с армировкой разделяет дополнительная воздушная камера, полностью исключающая промерзание профиля даже при очень низких температурах.

Выводы

Итак, мы выяснили, что заказав пластиковое окно из 5-ти камерного профиля, получаем более надежную, теплую конструкцию. Учитывая, не значительную ценовую разницу между трех камерным и пяти камерным профилем, установка 3-х камерных пластиковых окон оправдана только для помещений не отапливаемые зимой, либо где вопрос теплосбережения не стоит, а также если окно является дополнительным контуром остекления, выходя на остекленный балкон или лоджию.

Компания Окна Лидер предлагает широкую линейку оконных профилей от 3-х камерных до 6-ти камерных систем.

Пластиковые окна Подольск, Чехов, Серпухов, Протвино, Заокский

Отличия трехкамерного окна от пятикамерного

Пятикамерное пластиковое окно сохраняет тепло лучше, чем трехкамерное равной площади и с одинаковым количеством стекол.

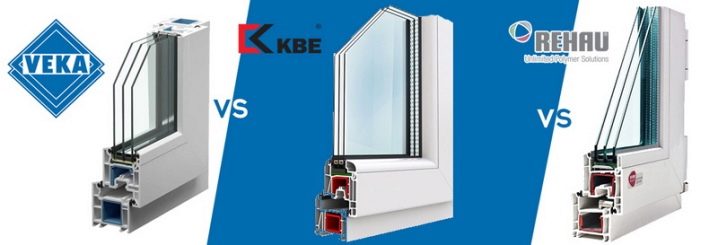

Трех- и пятикамерные профили REHAU

В оконном блоке понятие камеры фигурирует дважды: когда речь идет о заполненных воздухом или инертным газом пространствах между стеклами и аналогичных пространствах в профиле (раме). И если в стеклопакете камер редко бывает больше двух, то минимальное количество их в профиле — три: центральная с армирующей накладкой и две боковые (внутренняя и наружная). В пятикамерном стеклопакете боковых камер вдвое больше.

Зачем нужны воздушные камеры в профиле

Воздух плохо проводит тепло и считается самым дешевым и легким изолятором для полимерных конструкций. Сам по себе поливинилхлорид не особенно энергоэффективен.

Расположение камер в профиле REHAU Blitz и REHAU Delight

Воздушной камерой профиля считается продольное пространство, на сколько бы сегментов оно ни было разделено. В отдельных 5- и 6-камерных решениях REHAU площадь камеры больше, чем в конкурентных продуктах. Например, Geneo, который показывает максимальный среди доступных вариантов коэффициент сопротивления теплоотдаче 1,05, тогда как аналоги едва ли дотягивают до единицы. А именно этот показатель считается основным в деле определения энергоэффективности окна.

Чем отличается трехкамерные окна от пятикамерных

Трехкамерный и пятикамерный профили для окон пользуются максимальным спросом на российском рынке. При этом трехкамерные стеклопакеты предпочитают жители южных регионов, а пятикамерные — жители областей, расположенных в северных районах и на дальнем востоке.

В каждой области есть свой оптимальный предел коэффициента сопротивления теплоотдаче (КСТ). Так, в Новосибирске оконный профиль с КСТ ниже 0,64 считается бесполезным приобретением для отапливаемых помещений. А КСТ от 0,64 и выше показывают только продукты с количеством камер от пяти. Для юга — Крыма, Краснодарского края — вполне хватит и трехкамерного профиля с КСТ 0,6. Даже зимой такое окно не будет «течь», ведь отрицательные температуры в той части страны скорее редкость.

Основное отличие трехкамерных и пятикамерных окон — их теплопроводность. Чем больше камер, тем медленнее будет остывать застекленное помещение. Но и количество камер стеклопакета также оказывает влияние на энергоэффективность окна. Поэтому КСТ профиля нельзя считать единственным определяющим фактором при выборе оконной конструкции.

Стоит различать понятие камер в оконном профиле и камер в стеклопакетах, недобросовестные продавцы часто вводят покупателей в заблуждение, говоря о количестве камер.

Пластиковые окна. 3-х камерный и 5-ти камерный профиль – в чем различие?

Содержание:

1. Конструкция 2. Жесткость 3. Стеклопакет 4. Промерзание верхней петли 5. Выводы

О различиях и выборе оконного профиля, мы рассказывали в статье Какой оконный профиль выбрать?

Теперь попробуем разобраться чем отличается 3-х и 5-ти камерные профили, чем различаются, их характеристики и конструктивные особенности, что поможет вам сделать правильный выбор.

Конструкция

3-х камерный оконный профиль – это пустотелая конструкция разделенная перегородками на 3 воздушные камеры, 5-ти камерный соответственно на 5 воздушных камер.

В одной из них, находящейся по середине, находится стальная армирующая труба.

3-х камерный

5-ти камерный

Жесткость

Но дело не только в количестве воздушных камер. Трёхкамерная пластиковая оконная рама имеет монтажную толщину, как правило, 58-60 мм., а пятикамерная 70 мм. Толщина определяет жесткость, сопротивление теплопередачи конструкции.

Пятикамерная рама почти в 1,5 раза более теплая чем трехкамерная и намного жестче.

Более жесткая конструкция лучше сохраняет геометрию в ходе эксплуатации, в результате створки не провисают, не цепляют раму при открывании/закрывании, не нарушается плотность и герметичность в закрытом положении, исключает продувания и промерзания.

Большая жесткость в купе с противовзломной фурнитурой делает окно антивандальным и препятствует взлому путем отгибания створки со стороны улицы.

Стеклопакет

Премиальная пятикамерная оконная система толще трёхкамерной и позволяет установить стеклопакет большей толщины.

Пластиковые окна. 3-х камерный и 5-ти камерный профиль – в чем различие? №2

Промерзание верхней петли

Пластиковые окна. 3-х камерный и 5-ти камерный профиль – в чем различие? №3

Выводы
