Окно в котельной какое должно быть: площадь остекления в котельной с газовым котлом

площадь остекления в котельной с газовым котлом

При строительстве частного дома или коттеджа немало внимания уделяют обустройству помещения для котельной. Для организации отопительной системы используются разные виды котлов, но большим спросом пользуется газовое оборудование. Существенное значение при обустройстве отопления имеет размер окна в котельной. Монтаж этого элемента конструкции проходит по правилам, регламентированным в нормативных актах.

Соблюдение нормативов при сооружении бойлерной обеспечивает безопасную эксплуатацию отопительной системы. Поэтому нужно тщательно изучить все нюансы и тонкости монтажа таких сооружений.

Содержимое

• Общие требования к топочным зданиям
• Особенности подготовки бойлерных с газовым котлом
• Соответствие размеров газифицированного здания нормативам
• Размер окна в котельной для газового котла
• Площадь остекления в котельной с газовым котлом
• Материал остекления
• Легкосбрасываемые оконные сооружения
• Нужно ли придерживаться правил?

Общие требования к топочным зданиям

Для проведения системы отопления в частных домах возможно использование нагревательных агрегатов разного типа: газовых, электрических, твердотопливных. Поэтому при выборе здания учитывается тип котла. Но существуют требования, общие для всех видов нагревательных приборов.

Котел может находиться внутри дома:

• на чердачном или мансардном этаже;
• в подвальном помещении;
• на кухне.

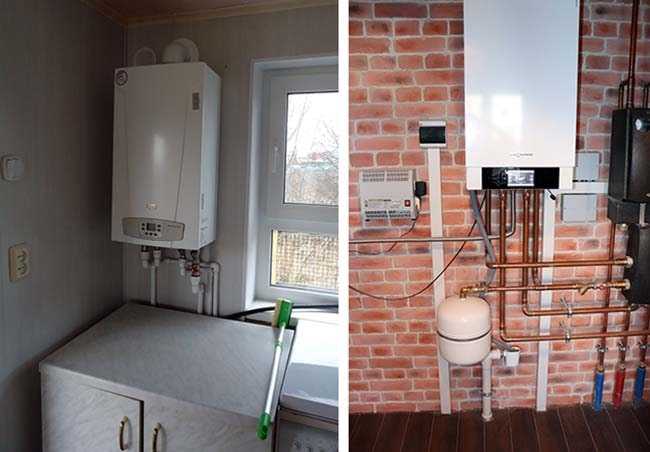

Котел на кухне

Котельную можно расположить в обособленно стоящем здании, пристройке либо автономном модуле (контейнере).

Топочное отделение возводится с учетом правил, обеспечивающих пожарную безопасность:

1. Стены сооружают из огнестойкого материала: бетона, кирпича, шлакоблока. Допускается обшивка стен кафельной плиткой.
2. При установке напольного прибора полы бетонируют либо изолируют металлическим листом.
3. При монтаже настенного устройства участок стены облицовывают керамической плиткой либо обшивают листом металла.
4. Запрещается хранение взрывоопасных и легковоспламеняющихся веществ.
5. Обеспечивается свободный проход к оборудованию для осуществления контроля техобслуживания приборов.
6. Дверь должна распахиваться наружу. В пристройке устанавливают две двери, чтобы из одной можно было попасть внутрь сооружения, а из второй – выйти наружу.
7. Обязательно наличие естественного освещения и системы вентиляции.

Внимание! Разрешается оборудовать одно помещение не более, чем 2 котлами.

Строительство бойлерного отделения желательно начинать с подготовки проекта.

В нем учитывают все требования, отвечающие следующим подзаконным актам:

• СНиПу (строительным нормам и правилам), действующим в отношении топочного оборудования;
• своду правил (СП), регламентирующему проектирование индивидуальных систем отопления.

Особенности подготовки бойлерных с газовым котлом

Помимо общих, к каждому из типов устройств предъявляются дополнительные требования, но по отношению к газовым агрегатам они более серьезны. Объясняется это повышенной взрывоопасностью приборов, работающих на газе, поэтому таким образом оборудованные помещения необходимо тщательно готовить.

Монтаж отопительного устройства в автономном помещении проводится в соответствии с нормативами, регламентируемыми действующим СНиП и должен соответствовать следующим условиям:

• возведение отдельного фундамента и подиума под агрегат, устанавливаемый непосредственно на пол;
• наличие свободного пространства площадью 1 кв.м. перед устройством;
• обеспечение прохода к отопительному оборудованию шириной не менее 0,7 м;
• обустройство дымоходом, расположенным выше кровли;
• утепление дымоходного канала теплоизоляционным материалом;
• наличие устройства, обеспечивающего автоматическое отключение газа при аварии.

Внимание! Запрещается монтаж газовых устройств в жилых комнатах, в том числе в коридоре и санузле. Разрешается обустройства прибора на кухне при наличии систем вентиляции или вытяжки.

К обособленно расположенному зданию топочной прокладывают коммуникационные сети: трубопровод с водой, обеспечивающий подпитку отопительной системы, канализация для слива теплоносителя.

Техобслуживание приборов и коммуникаций проводится не реже 1 раза в год.

Соответствие размеров газифицированного здания нормативам

При конструировании бойлерной, работающей на газе, учитывается мощность отопительного агрегата. Согласно этому параметру рассчитывают объем топочного отделения.

В таблице представлен минимальный объем и место оборудования топочной, соответствующий определенной мощности нагревательного прибора:

Мощность устройства	Объем помещения	Место расположения агрегата
До 30 кВт	7,5 куб.м.	встроенное отделение или кухня
30-60 кВт	13,5 куб.м.	пристройка, отдельное помещение в доме
60-200 кВт	15 куб.м.	автономно стоящее здание, пристройка, цокольное или подвальное помещение

В таблице показано, что дозволяется монтаж в кухне устройств мощностью не более 30 кВт. При этом ее площадь должна составлять около 4 кв.м.

Если отопительное оборудование расположено в подвале либо на цокольном этаже, стены и перекрытия, смежные с другими помещениями, должны обладать паро- и газо- непроницаемостью. Помимо этого, при применении отопительных приборов мощностью до 300 кВт необходимо предусмотреть наличие обособленного выхода на улицу.

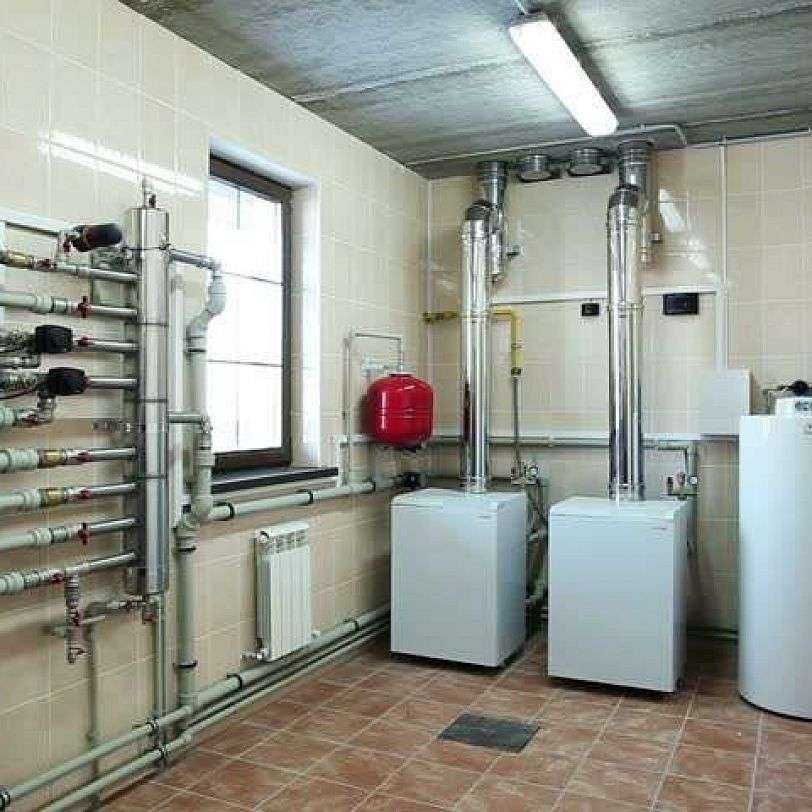

Размер окна в котельной для газового котла

Бойлерная с установленным в нем агрегатом, функционирующим на газе, должна достигать в высоту до 2,2 м. К тому же котельная обязательно оснащается окном, величина которого составляет минимум 0,5 кв.м.

При возгорании и пожаре часто отключается свет, найти выход из задымленного здания бывает сложно. В таких экстремальных ситуациях безопасность обеспечивается с помощью естественного освещения, проникающего через проем в стене.

Оконная конструкция оснащается форточкой, позволяющей при утечке газа обеспечить возможность проветривания. Одно из условий – открывание окон на улицу. Таким образом, оно используется не только для естественного освещения, но и в качестве важного элемента вентиляционной системы.

Площадь остекления в котельной с газовым котлом

Согласно нормативам, прописанным в СНиПе, площадь окна в газовой котельной размером 0,5 м² установлена лишь для бойлерных, объем которых не превышает 15 м³.

Если размеры отапливаемого отделения больше, то и площадь остекления увеличивается. В СП установлены нормы остекления, согласно которым к каждому 1 куб.м. объема добавляется 0,03 кв.м. стекла.

Кроме того, в СП имеются рекомендации по расчету минимальной площади остекления в соответствии с толщиной стекла:

• 0,3 см. — 0,8 кв.м.;
• 0,4 см – 1 кв.м.;
• 0,5 см – 1,5 кв.м.

При проектировании оконного блока следует учитывать обе рекомендации.

Внимание! Указанные нормы касаются лишь застекленной части окна без учета каркаса.

Еще одна из норм, прописанная в СП, касается обеспечения притока воздуха. Для этого проделывают отверстие размером 15 на 20 см либо оставляют просвет между дверным полотном и полом высотой 2 см.

Для уменьшения теплопотерь уличные откосы и перемычку над окном утепляют теплоизоляционным материалом.

Материал остекления

При оборудовании окна для газифицированной бойлерной специальные требования предъявляются и к материалу рам. Они должны быть устойчивы к высоким температурам и изготавливаться из экологически безопасных материалов.

Для сооружения оконной конструкции используют алюминий или металлопластик. Алюминиевый профиль защищает отапливаемое отделение от неблагоприятных климатических явлений. Он обеспечивает надежную герметизацию, препятствующую образованию сквозняка, не дает потухнуть огню в котле даже при ссыльных порывах ветра на улице.

Металлопластиковые рамы не менее надежны и способствуют сохранению тепла в топочной.

В качестве материала для остекления используется простое листовое стекло. Дозволяется также устанавливать стеклопакеты, отвечающие требованиям ГОСТа и выполняющие роль легкосбрасываемых конструкций.

Легкосбрасываемые оконные сооружения

Легкосбрасываемая ограждающая конструкция (ЛСК)  — оконное  стекло, которое легко разрушается при чрезмерном давлении в случае аварийной ситуации. Оконный проем полностью высвобождается, в то время как все несущие конструкции здания сохраняют свою целостность.

Легкосбрасываемые конструкции окна

Для остекления ЛСК запрещено использование армированного стекла, так как оно слишком прочное и не разрушается под воздействием нагрузок. То же самое касается поликарбоната, триплекса и сталинита.

Согласно нормативам ГОСТа в леогкосбрасываемых конструкциях вместо простых стекол можно использовать специальные элементы.

Это может быть:

• поворотная створка, которая при взрыве газа даже при небольшом превышении давления распахивается наружу либо крутится вокруг крепежных элементов;
• смещаемый элемент, включающий в себя оконную раму со стеклопакетом – при возникновении аварийной ситуации конструкция разваливается, вылетая на улицу.

Для оснащения оконных блоков топочной, функционирующей на газе, используют предохранительные запорные механизмы, защелки и саморазрушаемые крепежные элементы. В их функции входит обеспечение беспрепятственного освобождения смещаемого или поворотного устройства под воздействием чрезмерного давления.

Таким образом, значение имеет не только размер оконного блока. С его помощью освобождается проем для выхода образовавшейся энергии при взрыве топочного оборудования.

Нужно ли придерживаться правил?

Прокладка газопровода в котельную и подключение газа к агрегату возможно только после заключения договора с газовой службой. Для этого проект размещения  системы отопления должен быть согласован с поднадзорными службами (пожарной инспекцией, санитарно-эпидемиологической станцией, градостроительным управлением).

При игнорировании требований СНиПа оформление разрешительных документов станет невозможным. Если строительство не прошло согласования в соответствующих инстанциях, ее эксплуатация будет запрещена. В результате придется переоборудовать бойлерную в соответствии с правилами, что повлечет за собой дополнительные расходы.

К тому же несоблюдение норм безопасности может стать причиной аварии, повлекшей за собой разрушения здания и, возможно, гибель близких.

Прежде чем начинать строительство котельной следует внимательно изучить все законодательные акты. Поднадзорные органы больше всего  внимания уделяют площади бойлерной, размерам окна, наличию вентиляции и вытяжки. Поэтому при разработке проектной документации лучше посоветоваться со специалистами, которые знакомы с актуальными нормами СНиП.

Читайте далее:

Понравилась статья? Расскажите друзьям:

Окно для газовой котельной частного дома: нормы остекления котельного помещения

Согласитесь, никому не хочется пострадать от взрыва газа. Ведь верно? Тем не менее, этого никто не гарантирует. Так, в последние два десятилетия немало наших соотечественников потеряли имущество, здоровье и жизни при таких происшествиях. Но избежать неприятностей можно. Для этого потребуется правильно обустроить окно для газовой котельной частного дома, обязательно с соблюдением норм и правил прописанных в законодательных актах.

Только четкое соблюдение требований к указанному элементу конструкции, изложенных в руководящих документах, поможет сделать эксплуатацию газового оборудования более безопасной. Почему так, мы расскажем далее.

Содержание статьи:

• Законодательство об окнах в котельных
  • Какими должны быть окна?
  • Площадь остекления котельной
  • Что такое легкосбрасываемая ограждающая конструкция?
  • Аналоги листовому стеклу
  • Технические характеристики ЛСК
• Зачем нужны легкосбрасываемые конструкции?
• Выводы и полезное по теме видео

Законодательство об окнах в котельных

Вопрос с остеклением помещений, где размещены газовые котлы регулирует СП 402. 1325800.2018, который вступил в силу 6 июня 2019 г.

Но нормы указанного документа гласят только о том, что окна в котельной должны быть и регламентируют их вид, площадь. А все остальные подробности изложены в ГОСТ Р 56288-2014, на который ссылается СП 402.1325800.2018.

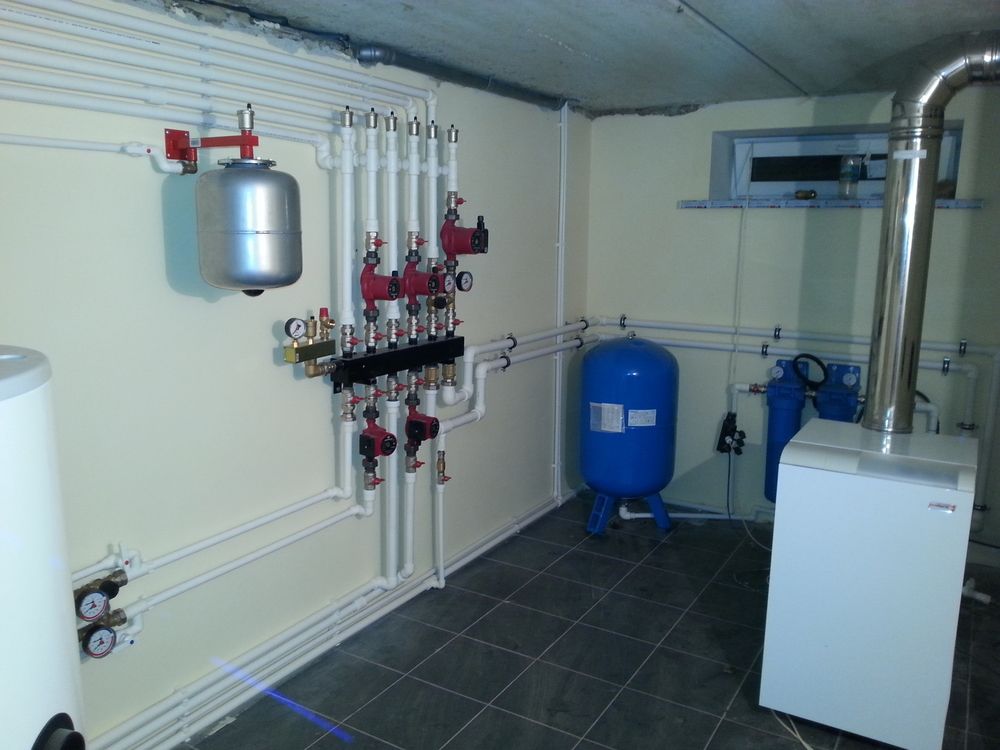

Форма окна в помещении с газовым котлом может быть любой. Главное, чтобы оно было и соответствовало установленной площади. А еще, нужно не забыть предусмотреть форточку или любой другой способ для проветривания

Поэтому должно выполняться с учетом норм, изложенных в этих двух подзаконных актах.

Какими должны быть окна?

В СП 402.1325800.2018 сказано о том, что газовый котел можно устанавливать только в специально оборудованном помещении с окном.

Причем этот элемент конструкции котельной должен быть оснащен:

• форточкой;
• любым другим приспособлением, пригодным для обеспечения проветривания котельной.

Рекомендуем к прочтению: Регулировка пластиковых окон.

То есть указанные особенности конструкции окна свидетельствуют о том, что оно рассматривается не только в качестве источника естественного света. А и как важный элемент системы .

Также рекомендуем ознакомиться с общими нормами обустройства газовых котельных. Подробнее — переходите по .

Площадь остекления котельной

В п. 5.10 упомянутого выше Свода правил сказано о том, что площадь стекла должна составлять не меньше 0,03 м² на каждый кубический метр объема помещения, где установят .

Это является стандартным значением для зданий, относящихся к группе Б пожарной/взрывопожарной опасности.

В профильном Своде правил указана минимальная площадь окна в помещении с газовым котлом. Но, по сути, эта цифра указывает на то, каким должен быть проем для обеспечения эффективного стравливания избыточного давления

Причем следует обратить внимание на то, что указанную выше площадь должно занимать на окно в целом, а именно стекло. Которое, к тому же, должно представлять собой легкосбрасываемую ограждающую конструкцию, иначе котельная не будет допущена к эксплуатации.

Что такое легкосбрасываемая ограждающая конструкция?

Это элементы конструкции здания, которые при взрыве газа должны легко разрушаться и образовывать проемы для эффективного и быстрого стравливания избыточного давления. В качестве легкосбрасываемых ограждающих конструкций, как раз, и принято использовать остекление котельных.

При этом следует помнить, что армированные стекла, из-за своих прочностных характеристик, не смогут разрушиться при нужных нагрузках. В результате не обеспечат эффективное стравливание избыточного давления. Поэтому их использовать в котельных категорически запрещено.

Это же утверждение относится к таким материалам, как:

• поликарбонат;
• триплекс;
• сталинит.

То есть, фактически к легкосбрасываемым конструкциям еще недавно относилось только обычное листовое стекло. Но с лета 2019 г. появились и другие варианты.

Аналоги листовому стеклу

Если указанный материал в каком-то конкретном случае не является оптимальным решением, тогда предпочтение можно отдать окнам со стеклопакетами.

На изображении показана конструкция лекгосбрасываемого окна. Причем обычный пользователь далеко не всегда выявит его особенности. Да этого и не нужно, так как разница с обычным изделием проявится только в критичной ситуации

Но есть ограничения. Так, обычное листовое стекло разрешается заменять на стеклопакеты, изготовленные согласно требований, прописанных в ГОСТ Р 56288-2014 для жилых зданий. Любые другие изделия использовать запрещено.

В указном ГОСТ сказано также о том, что обычное стекло можно заменить на окна с:

• поворотным элементом, представляющим собой лекгосбрасываемую створку, которая во время взрыва газа, под воздействием даже незначительного избыточного давления, открывается наружу и вращается вокруг оси своих петель, предназначенных для крепления;
• смещаемым элементом, представляющим собой раму окна со стеклопакетом или сам стеклопакет, которые во время взрыва газа при воздействии незначительного избыточного давления разрушаются и выпадают наружу.

Причем поворотная створка бывает горизонтальной и вертикальной, что повышает функциональность легкосбрасываемых окон.

Их важной особенностью также является обязательное наличие специальных предохранительных запорных устройств, разрушаемых элементов крепления, защелок.

При воздействии избыточного давления они должны беспрепятственно освободить смещаемый или поворотный элемент конструкции.

Этот снимок был сделан в 1999 г. после взрыва в столичной гостинице Интурист. На переднем плане четко видны легкосбрасываемые конструкции и проем, который они освободили для стравливания давления, чем свели к минимуму последствия. Качество фото не самое лучшее, но тем не менее это не мешает ему быть одним из немногих реальных подтверждений эффективности легкосбрасываемых конструкций.

Согласно требований указанного выше профильного ГОСТа, все легкосбрасываемые окна необходимо маркировать специальными буквенными обозначениями.

А именно, на их элементах конструкции должны присутствовать следующие шифры:

• ЛСКОС, свидетельствующий, что это легкосбрасываемая оконная конструкция со стеклопакетом;
• буква Ж, указывающая на то, что окно предназначено для жилых зданий;
• буква П или С, указывающие на тип вскрытия сбросного проема — поворотный/смещаемый.

Кроме того, на окнах с лекгосбрасываемой конструкцией, в обязательном порядке, должен быть указан номер нормативного документа, на основании требований которого они были изготовлены.

К примеру, полное обозначение может иметь следующий вид: ЛСКОС Ж П ГОСТ Р 56288-2012. Что исключит ошибки при выборе.

Технические характеристики ЛСК

Согласно норм, изложенных в профильном ГОСТ, запорные устройства легкосбрасываемых окон должны обеспечивать сброс или поворот створки при достижении избыточным давлением значения 0,7 кПа.

При этом для окон со смещаемым элементом конструкции срабатыванием считается изменение положения створки на 90°.

Если котельная представляет собой отдельностоящее здание или пристройку к дому, то ее конструкция полностью или частично может быть выполнена из легкосбрасываемых сэндвич-панелей

То есть, в случае с ЛСК в помещении, где размещен газовый котел, важен не только размер окна, а и то, как оно освободит проем для стравливания давления.

Безотказность срабатывания должна быть обеспечена в широком диапазоне температур (-30…45°С).

В остальном, легкосбрасываемые конструкции являются обычными окнами. Которые способны эффективно сопротивляться теплопередаче и относиться к классу звукоизоляции Д или более высокому.

Зачем нужны легкосбрасываемые конструкции?

В Российской Федерации остро стоит вопрос со взрывами газа. Так, ежегодно в стране случаются десятки указанных происшествий. Наиболее печально известным является январь 2008 г., на протяжении которого произошло 10 взрывов, жертвами которых стали десятки россиян.

А усугубляют причину дешевые, но очень прочные современные окна, которые кратковременно выдерживают значительное избыточное давление. В результате, существенно возрастает давление на конструкцию здания. И она, зачастую, не выдерживают горизонтальных нагрузок, так как те же стены не предназначены для этого. В результате здания просто складываются как карточные домики.

Следует помнить о том, что окно в котельной должно быть предусмотрено еще на этапе создания проектной документации. Или горгаз не даст разрешения на строительство

Бороться с таким негативным явлением можно 2 способами, к которым относятся:

• усиление конструкции зданий;
• использование легкосбрасываемых конструкций.

А, поскольку, первый вариант затратный и не всегда доступный, то основным способом защиты от негативных последствий взрывов стало использование ЛСК.

Которые на российском рынке присутствуют давно, но их дороговизна не способствовала популярности. Чему решило «поспособствовать» правительство, которое сделало использование легкосбрасываемых конструкций обязательным в ряде случаев.

А о требованиях пожарной безопасности к обустройству газовых котельных, читайте в другой нашей .

Выводы и полезное по теме видео

В приложенном ниже видеоматериале специалист рассказывает о том, какой формы может быть легкосбрасываемая конструкция в котельной:

Нормы остекления для действующей газовой котельной следует исполнять. Так как это повышает, причем существенно, безопасность в доме. Ведь вовремя стравленное избыточное давление может спасает людям жизни, а их имущество от разрушения.

Ниже, под статьей, вы можете задать вопросы, дополнить наш материал ценными сведениями или поделиться собственным опытом обустройства окон в котельной. Расскажите, с какими трудностями пришлось столкнуться обустраивая котельную в частном доме и как удалось с ними справиться.

Котельная/прачечная? Вам нужно открыть окно?

• Форум
• Обратитесь за помощью к нашим профессионалам-владельцам — НИКАКИХ советов по самостоятельному изготовлению не будет.
• AOP Жилой HVAC
• Котельная/прачечная? Вам нужно открыть окно?

---

1. Согласие на использование файлов cookie

   Мы используем файлы cookie, чтобы улучшить работу вашего веб-сайта. Чтобы узнать об использовании нами файлов cookie и о том, как вы можете управлять своими настройками файлов cookie, ознакомьтесь с нашей Политикой использования файлов cookie. Продолжая использовать веб-сайт, вы соглашаетесь на использование нами файлов cookie.

2. Добро пожаловать на HVAC-Talk.com, сайт, не посвященный DIY, а также главный источник информации и знаний по HVAC для профессионалов отрасли! Здесь вы можете присоединиться к более чем 150 000 профессионалов и энтузиастов ОВКВ со всего мира, которые обсуждают все, что связано с ОВКВ/Х. В настоящее время вы просматриваете как НЕЗАРЕГИСТРИРОВАННЫЙ гость, что дает вам ограниченный доступ к просмотру обсуждений
   Чтобы получить полный доступ к нашим форумам, вы должны зарегистрироваться; за бесплатно 9счет 0018. Как зарегистрированный гость вы сможете:
   • Участвуйте в более чем 40 различных форумах и ищите/просматривайте почти 3 миллиона сообщений.
   • Публикация фотографий, участие в опросах и доступ к другим специальным функциям
   • Получите доступ к нашему бесплатному разделу AOP (Спросите профессионала), чтобы получить реальные ответы на свои вопросы.
   Все это и многое другое доступно вам абсолютно бесплатно при регистрации ; для учетной записи, так что присоединяйтесь к нашему сообществу сегодня сегодня!
   Мы рекомендуем не регистрироваться с использованием адреса электронной почты AT&T, BellSouth, AOL или Yahoo. Если у вас возникли проблемы с регистрацией или входом в аккаунт, обратитесь в службу поддержки.

1. 04.02.2014, 19:37 #1

   Нужно ли открывать окно в котельной/прачечной?

   Ответить с цитатой

   ---

2. 04.

   02.2014, 19:43 #2

   это зависит. в чем причина спросите вы? у тебя проблемы?

   Ответить с цитатой

   ---

3. 04.02.2014, 19:48 #3

   Первоначально Послано xxnonamexx

   Нужно ли открывать окно в котельной/прачечной?

   Не нужно открывать окно.

   Ответить с цитатой

   ---

4. 04.02.2014, 19:49 #4

   Приборы для сжигания нуждаются в определенном количестве воздуха для правильного горения. Когда в помещении недостаточно воздуха для горения, его приходится подавать, иногда с использованием наружного воздуха. Использование окна здесь не пройдет проверку, потому что оно может быть закрыто и подвергнуть опасности находящихся в нем людей.

   Ответить с цитатой

   ---

5. 04.02.2014, 20:34 #5

   Просто спрашиваю, так как мой котел был очищен, дымоход вычищен, вкладыш вынут, у меня теперь хорошая тяга, чем до этой работы, и мне просто любопытно, нужно ли мне открывать окно.

   Ответить с цитатой

   ---

6. 04. 02.2014, 20:36 #6

   Первоначально Послано xxnonamexx

   Просто спрашиваю, так как мой котел был очищен, дымоход вычищен, вкладыш вынут У меня теперь хорошая тяга, тогда до этой работы, и мне просто любопытно, нужно ли мне открывать окно.

   Обычно я не слышу об удалении вкладыша. они поставили один обратно?

   Ответить с цитатой

   ---

7. 05.

   02.2014, 10:16 #7

   Лайнер сняли и выбросили. Лайнер мне изначально был не нужен.

   Первоначально Послано snupytcb

   Обычно я не слышу об удалении вкладыша. они поставили один обратно?

   Ответить с цитатой

   ---

8. 05.02.2014, 10:33 #8

   . .. вкладыш не нужен? пожалуйста, объясни.

   Ответить с цитатой

   ---

9. 05.02.2014, 10:51 #9

   Предыдущая компания была аферой, продававшей мне лайнер, который мне не нужен. Я нашел очень уважаемую компанию по производству дымоходов, которая осмотрела дымоход, почистила его и заявила, что для начала нет необходимости в этом вкладыше, так как дымоход в отличном состоянии. Он все равно никогда не используется. Предыдущая компания была на BBB за продажу ненужных вещей и некачественной работы. Также поступали жалобы на установку вкладышей, когда в этом нет необходимости. Теперь все работает отлично.

   Первоначально Послано vstech

   … не нужен вкладыш? пожалуйста, объясни.

   Ответить с цитатой

   ---

10. 05.02.2014, 23:59 #10

    Какое оборудование установлено в дымоходе, где был снят вкладыш? Из чего сделан дымоход? Высота?

    Ответить с цитатой

    ---

« Предыдущая тема | Следующая тема »

Разрешения на публикацию

Подача воздуха в котельную | Джонстон Бойлер

Надлежащая работа любого котла зависит от систем, которые его поддерживают и подключаются к нему. К ним относятся, но не ограничиваются ими; подача свежего воздуха в котельную, система отвода дымовых газов, система подачи топлива, распределительная сеть, а также система распределения пара или горячей воды.

Отправной точкой любой системы сжигания является подача свежего воздуха. Чтобы избежать серьезных проблем с горением, котел должен иметь достаточный запас свежего воздуха и систему подачи, которая не влияет на работу котла.

Сколько воздуха требуется?
В целом, следующие формулы были разработаны для определения количества воздуха, необходимого для любой котельной с комплектным жаротрубным котлом, работающим на газовом или мазутном топливе.

1. Воздух для горения = HP* x 8 CFM/HP =
2. Вентиляционный воздух = HP* x 2 CFM/HP =
3. Общее количество требуемого воздуха = HP* x 10 CFM/HP =

*HP относится к общая максимальная мощность котла, расположенного в котельной.

Приведенные выше расчеты подходят для установок на высоте до 1000 футов над уровнем моря (fasl). Для установки выше 1000 fasl добавьте 3% дополнительного воздуха на каждые 1000 fasl (или их часть), чтобы учесть изменение плотности воздуха на больших высотах.

Какой размер отверстия наружу требуется в котельной?
Размер отверстий для впуска свежего воздуха и их расположение очень важны. В наружных стенах котельной должно быть не менее двух постоянных отверстий для подачи воздуха. По возможности они должны располагаться на противоположных концах котельной и не выше семи футов над полом. Это будет способствовать тщательному смешиванию с воздухом, уже находящимся в котельной, правильному охлаждению котлов и закалке потенциально более холодного наружного воздуха перед его поступлением в горелку для сжигания.

Воздухозаборники должны быть защищены от непогоды, но они никогда не должны закрываться сеткой из мелкой проволоки. Этот тип покрытия приводит к плохим характеристикам воздушного потока и подвержен засорению пылью, грязью, бумагой и другими мелкими предметами.

Чтобы определить чистую свободную площадь проема, разделите общий объем CFM, требуемый в котельной, на допустимую скорость в проеме (см. таблицу ниже).

Допустимые скорости воздуха в котельной
0–7 футов над полом 250 футов в минуту
Выше 7 футов в высоту 500 футов в минуту

Размер проема снаружи должен быть не менее одного квадратного фута.

Необходимо следить за тем, чтобы трубопроводы воды, масла или пара не проходили прямо на пути холодного свежего воздуха, поступающего из любого отверстия для наружного воздуха. Обогреваемые трубопроводы мазута должны быть защищены от холодного воздуха, и они должны иметь электрическую или паровую трассировку и изоляцию.

Как насчет воздуховодов?
В некоторых случаях котельная располагается в здании без наружных стен. Многие из этих применений не имеют достаточного количества добавочного воздуха на заводе, чтобы удовлетворить потребности в воздухе для горения. В этих случаях есть два решения:

Первое – подача свежего воздуха в котельную. Там, где это требуется, можно использовать общие правила размеров проема в стене для притока свежего наружного воздуха. Размер воздуховода наружу и свободного входа в него не должен быть меньше отверстия в стене котельной. Кроме того, падение давления в воздуховоде при максимальном расходе никогда не должно превышать 0,05″ водяного столба.

Второй воздуховод подает свежий воздух прямо в котел. В общем, этого метода подачи воздуха следует избегать, когда это возможно. Недостатки этого типа системы намного превышают любые предполагаемые преимущества. При использовании воздуховод становится частью котловой системы и может влиять на стабильность горения из-за меняющихся погодных условий, направления и скорости ветра, влажности и температуры. Колебания температуры наружного воздуха от -10°F зимой до 80°F летом (многие районы страны шире) могут привести к тому, что горелка, настроенная на сжигание 15% избытка воздуха в самый холодный зимний день, будет испытывать недостаток воздуха на 5% в теплый день. день. Это может привести к массовому выделению CO, образованию сажи, а также нестабильному и небезопасному сгоранию.

Если необходимо использовать прямой воздуховод, мы предлагаем выполнить следующие минимальные шаги:

1. Каждый котел имеет свой собственный, полностью отдельный воздуховод свежего воздуха и дымовую трубу. Совместное снабжение воздухом и выхлопные трубы приведут к проблемам с горением и небезопасным условиям эксплуатации.
2. Котлы, напрямую подключенные к воздуховодам свежего наружного воздуха, должны каждые три месяца проверяться сертифицированным специалистом по жаротрубным котлам на правильность регулировки горения и работу.
3. Размер воздуховода, подающего свежий воздух в котел, должен быть таким, чтобы максимальный перепад давления при максимальном расходе составлял 0,05″ водяного столба.
4. Канал подачи свежего воздуха должен иметь электрический, водяной или паровой нагреватель для охлаждения холодного наружного воздуха до температуры не менее 50EF.
5. Если в приложении используется низкий уровень выбросов с рециркуляцией дымовых газов, не используйте прямой канал наружного воздуха. Потенциальные проблемы, связанные со стандартной горелкой, усугубляются с горелкой с низким уровнем выбросов.

Модель дымохода котла

Пример расчета
Определите чистую свободную площадь отверстий подачи в котельную для одного котла мощностью 300 л.с. и одного котла мощностью 800 л.с., находящихся в одной котельной. Котельная, расположенная на высоте 1800 м над уровнем моря, и ее непосредственные входы наружного воздуха должны находиться на высоте пяти футов над уровнем пола.

Общая максимальная мощность = 300 + 800 = 1100 л.с. = 45,32 кв. футов.
250

В котельной потребуются как минимум два отверстия для свежего воздуха площадью 22,66 кв. футов (45,32 кв. футов) 2) чистая свободная открытая площадь.

ПРИМЕЧАНИЕ. Для всех применений вышеуказанное является общим минимальным требованием для подачи свежего воздуха.
