Освещение для улицы – Уличные светильники для загородного дома: разновидности, требования и размещение

Придется заново покупать точно такие же экземпляры. Плюс выстраивать у себя в щитовой должным образом всю защиту на УЗИП, чтобы подобное больше не повторилось.

Они бывают галогенные, с использованием соответствующих лампочек, либо светодиодные.

Основная сфера применения прожекторов:

• полноценное освещение придомовой территории

• подсветка самих зданий

• освещение деревьев и кустарников

Помимо дизайнерской функции, зачастую они выполняют роль охранного освещения и размещаются по периметру всей территории на ограждении или специальных столбиках.

На что следует обратить внимание при выборе прожектора? Все конечно же смотрят на мощность и яркость лампы.

Но при этом забывают о таких параметрах как:

• угол рассеивания

• степень влагозащиты

Подобные прожекторы дают яркое световое пятно с резко выделенными границами. Это не фонарный столб, способный рассеивать свет на 360 градусов.

В зависимости от угла рассеивания, вы сможете осветить большую или меньшую площадку перед своим домом. Только из-за этого, где-то вам может потребоваться два прожектора, а где-то обойдетесь одним.

При этом и мощность их будет одинаковой, и высота установки. Вся разница будет связана только с углом рассеивания.

Поэтому при всех одинаковых условиях, старайтесь выбирать модели с большими углами освещения.

В случае подсветки самих зданий, нужно угадать с правильным местом их расположения. Никогда не стоит размещать прожектор так, чтобы он светил прямо в окна или балконы.

Иначе выйдя на лоджию или просто выглядывая из окна наружу, вы не увидите ничего кроме слепящего света своих прожекторов. Вся красота будет для соседей, но не для вас.

Также не стоит их размещать ровно по четырем углам ограждения участка. Ночью у вас возникнет гнетущее ощущение зоны, замкнутого пространства и изоляции от внешнего мира.

Практически все прожектора оснащены влагозащитой. Но помните, что для уличной установки они должны обладать минимум IP44.

Проверяйте заранее это в магазине, чтобы не пришлось потом сооружать всякие самодельные козырьки и навесы.

В светодиодных прожекторах используются разные типы светодиодов. Это могут быть:

• матрица на SMD элементах

Выбирайте любую модель. По потребительским качествам – цена, мощность, уровень освещенности, между ними не так много отличий.

Правда COB модели больше греются, но здесь все зависит от производителя. И при обеспечении хорошей подложки для охлаждения, проблем вы не испытаете.

Средняя мощность светодиодных прожекторов используемых для загородного дома, составляет от десяти до ста ватт. В этом смысле они гораздо эффективнее, чем все остальные виды.

Например, яркость светодиодного светильника мощность в 20Вт, соответствует яркости галогенового прожектора в 150Вт. При этом тепловыделение у них в разы меньше, а значит монтировать их можно в гораздо больших местах.

Есть разновидности прожекторов, у которых сразу в корпус вмонтированы датчики движения. Вам не придется закупать их отдельными комплектующими, да и проблем с подключением и подводкой проводов питания не будет.

Использование встроенных датчиков движения позволит существенно уменьшить расходы на электроэнергию и метраж кабеля.

Кстати, прожекторы бывают и для установки непосредственно в землю.

Они закреплены на своеобразном колышке, который можно втыкать в любое место.

Применяются такие источники для подсветки кустарников, цветов и деревьев.

Светильники на солнечных элементах

Данный вид фонарей уличного освещения можно:

• устанавливать непосредственно в землю в любом месте сада

• устанавливать внутри каких-то декоративных фигур на территории

• использовать как небольшие прожекторы, но уже без проводов питания 220В

Конструкция наиболее простых и компактных солнечных светильников состоит из:

• солнечного приемника

• встроенного аккумулятора

• всего одного светодиода

Днем происходит зарядка аккумулятора, а вечером и ночью после захода солнца, фонари включаются автоматически или в ручном режиме.

Время их работы обычно не превышает 8 часов, а то и меньше. Поэтому лучше применять их совместно с датчиками движения. Наружными или встроенными.

Благодаря светодиодам, подсветку от них можно сделать не только белой, но и разноцветной.

Только не пренебрегайте красным и фиолетовым цветом. Они плохо сочетаются с зеленью.

Также широко распространена подобная подсветка в виде декоративных фигурок.

Такие элементы интерьера не только обеспечат освещение дорожек, но и украсят прилегающий ландшафт в дневное время суток.

Не хотите покупать большие прожектора и тянуть к ним провода? Пожалуйста, для вас есть модели на солнечной подзарядке со встроенным АКБ, которые по форме и функционалу призваны заменить подобные светильники 220В.

Их главное преимущество, помимо отсутствия паутины проводов для подключения – встроенный датчик движения.

Крепить такую модель можно на любой поверхности, лишь бы туда днем попадал прямой солнечный свет для подзарядки. Заказать их у китайцев по очень гуманным ценам можно здесь.

Казалось бы, у ”солнечных” светильников масса преимуществ, значит нужно выбирать их и не заморачиваться с проводами, коммутационной аппаратурой, схемами подключения и т.д. Однако во-первых, вы никогда не добьетесь от них такого уровня освещения, как от полноценных моделей 220В.

А во-вторых, они не любят работы при отрицательных температурах окружающего воздуха. Ни о каких 8-ми часах тут уже речи даже не идет.

Дай Бог, чтобы АКБ хватило хотя бы на пару часов полноценного света. Да и то, многое будет зависеть от того, сколько градусов за бортом -5 или -25С.

В третьих, их не рекомендуется устанавливать в затененных местах или под ветвистыми деревьями. Как понимаете, при недостатке солнца они просто не зарядятся до нужного уровня.

А таких мест на садовом участке может быть предостаточно. Поэтому выбирая уличные светильники для загородного дома, заранее просчитайте и ознакомьтесь со всеми их положительными и отрицательными сторонами эксплуатации.

Может выйти так, что в долгосрочной перспективе, гораздо выгоднее вложиться в подведение подземной электропроводки, с монтажом сложной и разветвленной схемы питания, чем впоследствии каждый год, менять отдельные элементы светильников, либо покупать их целиком новые.

Уличное освещение — Википедия

Уличное освещение — средства искусственного увеличения оптической видимости на улице в тёмное время суток. Как правило, осуществляется лампами, закреплёнными на мачтах, столбах, путепроводах и других опорах. Лампы включаются в ночное время автоматически с помощью элементов системы управления освещением, либо вручную из диспетчерского пункта.

Уличные фонари ночью

Использование уличного освещения регулируется СНиП 23-05-95^[1], который был изменён в 2011 году, с целью разрешения широкого применения светодиодной техники.^[2]

• Для освещения магистралей, кольцевых и других крупных автодорог используются фонари с рефлектором. Рефлектор необходим для концентрации света в направлении автодороги. Мощность лампы, устанавливаемой в фонарь, составляет 250—400 Ватт. Фонари устанавливаются на достаточно большой высоте для того, чтобы опоры можно было располагать на большом расстоянии друг от друга.

• Для освещения второстепенных дорог может использоваться как рефлекторное, так и рассеянное освещение. Фонари снабжаются рельефным прозрачным плафоном, рассеивающим лучи на дальнее расстояние. Мощность ламп составляет 70—250 Ватт.

• Для освещения пешеходных тротуаров, парков, лесов, велосипедных дорожек и остановок общественного транспорта используется рассеянное освещение. При конструкции таких фонарей особое внимание уделяется плафону, рассеивающему лучи. Обычно они делаются либо в форме шара, либо в форме цилиндра. Для большего рассеивания лучей света на плафоны цилиндрической формы устанавливаются прозрачные кольца, имеющие рельефную форму. Мощность используемых в таких фонарях ламп составляет 40-125 Ватт, в зависимости от дистанции, на которой установлены фонари друг от друга

• Виды фонарей

• Устройство уличного светильника с лампой ДНаТ

•

  Светильник, снабжённый рельефным плафоном

•

  Светильник, подвешенный на струне

По состоянию на начало XXI века в большинстве уличных фонарей используются дуговые лампы различных видов, в основном ртутные и натриевые. Перспективными считаются светодиоды, однако они применяются в основном для освещения пешеходных зон. С 2010 года в России запущена программа внедрения уличного светодиодного освещения, что связано с открытием в Санкт-Петербурге завода по сборке светодиодных ламп «Оптоган». Первым городом в России, где было произведено массовое внедрение светодиодов в систему уличного освещения, стал Боготол^[3]. Иногда, чаще всего в сельской местности, используются лампы накаливания.

Уличные фонари могут устанавливаться на столбах, на стенах зданий и сооружений, а также подвешиваться на струнах.

• Фонарные столбы
•
•

  Освещение в сельской местности, фонарь ORZ 7-1-250

•

  Столб железобетонный изогнутый. СПб

Схема датчика для автоматического включения и выключения ламп освещения

• Автоматика: автоматическое включение и выключения ламп освещения производится либо по таймеру, либо при достижении определённого уровня освещённости, который контролируется с помощью датчика — например фотодиода. Также, возможно управление с помощью датчиков движения или присутствия, для экономии электричества и ресурса ламп.

Для экономии электроэнергии, часть светильников может быть отключена в ночное время. При этом в вечерние и предутренние часы включены все линии, а в ночное время часть линий отключается. Линия, которая включена всю ночь, называется «ночной фазой», а отключаемая линия «вечерней фазой»^[4].

Отрицательные свойства уличного освещения[править | править код]

Ослепляющий фактор приводит к тому, что свет попадает в глаза прохожим, автомобилистам, вместо концентрации на дороге и освещаемых объектах. В результате воздействия ослепляющего фактора, свет бьет в глаза, контраст освещаемых объектов понижается, что затрудняет их видимость. В итоге, такое освещение приводит к повышенной опасности неверно освещенного участка дороги. Для снижения ослепляющего фактора нижняя часть фонаря должна быть плоской, исключая рассеивание в стороны, фонарь должен быть направлен строго вниз, без наклонов в стороны. Максимальный коэффициент ослепления регулируется СНиП.

Перерасход электроэнергии. Происходит в результате неверного выбора мощности ламп, неверной конструкции и направленности светильника, а также слишком большой высоты установки светильника. Зависимость освещенности от расстояния до освещаемого объекта квадратичная, в то время как зависимость освещенности от мощности практически линейная. Значительный вклад в перерасход электроэнергии вносит то, что свет продолжает гореть даже тогда, когда никому в таком количестве не нужен.

Световое загрязнение. Происходит из-за чрезмерной мощности ламп, неверной конструкции отражателя, а также неверной установки светильника, в результате чего часть света освещает ¨бесконечность¨. Также, часть света попадает на те объекты, которые освещать не требовалось. Световое загрязнение имеет многочисленные последствия для экологии и здоровья.

Самые первые уличные фонари появились в начале XV века. По распоряжению мэра Лондона Генри Бартона в 1417 году стали вывешивать уличные фонари.

В начале XVI столетия жителей Парижа обязали держать светильники у окон, которые выходят на улицу. Первая система городского уличного освещения была создана ещё в XVII веке в Амстердаме, по инициативе Яна ван дер Хейдена^[5], который в первую очередь был известен как организатор городской пожарной охраны. В 1668 году он предложил установить уличные фонари, чтобы по ночам горожане не падали в каналы (набережные большинства каналов, которыми славится этот город, не имеют перил), для борьбы с преступностью и для облегчения тушения пожаров (так как при искусственном свете было легче координировать действия пожарных). Проект Ван дер Хейдена предусматривал установку двух с половиной тысяч масляных фонарей, конструкция которых была разработана им самим.

В 1669 году Ян ван дер Хейден получил должность Директора и инспектора городского освещения (directeur en opzichter van de Stadsverlichting), к которой прилагалось ежегодное жалование в размере двух тысяч гульденов. Фонари системы Ван дер Хейдена использовались в Амстердаме до 1840 года, после чего их сменили более современные светильники.

Очень скоро амстердамское новшество позаимствовали и другие города. В 1682 году город Гронинген заказал 300 фонарей конструкции Ван дер Хейдена. Не отставала и заграница: в том же году городское освещение системы Ван дер Хейдена было введено в Берлине.

В России уличные фонари появились при Петре I — в 1706 году в тогдашней столице — Санкт-Петербурге, на фасадах некоторых домов около Петропавловской крепости. Первые стационарные светильники появились на петербургских улицах в 1718 году. Регулярное уличное освещение было введено в 1723 году в тогдашней столице — Санкт-Петербурге, когда на Невском проспекте были установлены масляные фонари^[6].

«Днём рождения» городского освещения Москвы считается 25 октября 1730 года, когда Московский магистрат издал указ «О сделании для освещения в Москве стеклянных фонарей»^[7].

Поначалу фонари давали относительно мало света, поскольку в них использовались обыкновенные свечи и масло. Применение керосина позволило значительно увеличить яркость освещения. Газовые фонари появились в начале XIX века. Их изобретателем был англичанин Уильям Мердок. В 1807 году фонари новой конструкции были установлены на улице Пэлл-Мэлл и вскоре покорили все европейские столицы. В конце XIX века — с изобретением электричества и электрической лампы на смену газовым фонарям пришли фонари с электрическими лампами. Первые электрические уличные фонари в Москве появились в 1880 году^[8]. Необычный оранжевый свет импортных консольных светильников с натриевыми лампами высокого давления, которые были установлены в Москве в 1975 году на Охотном ряду и Лубянке, надолго стал визитной карточкой города.

В 1970-х годах известный американский специалист по ракетной технике Краффт Эрике^[en] предложил ночью освещать улицы городов из космоса отражённым солнечным светом при помощи специального спутника с очень большой отражающей поверхностью, названного автором Лунеттой, светящего в 10—100 раз ярче полной Луны. Предполагалось развернуть этот отражатель в 1987—1989 гг. с затратами порядка 15 млрд долларов^[9][10], однако проект не был осуществлён.

Освещение улиц — основные правила, выбор ламп, особенности монтажа

С помощью уличного освещения создается искусственное усиление видимости ночью. Для этих целей применяются разные приборы освещения. Крепятся они на столбах, стенах и других опорах. Освещать они могут как направленно, так и локально. При помощи уличного освещения также можно создать уникальную композицию.

Типичное освещение дорог при помощи светильников на столбах

Освещение разделяют на несколько видов:

1. По типам источника света.
2. По видам опор.
3. По способу управления источниками питания.

Система управления может быть, например, автоматической при наличии определенного датчика.

Виды освещения:

1. Освещение фасада.
   Выполняется с помощью фонарей и прожекторов, закрепленных на здании так, чтобы осветить небольшие участки дома. То есть освещение идет точечно, к примеру, освещение парадного входа.
2. Ландшафтное освещение.
   Разнообразно по своему применению и имеет множество видов осветительных приборов. Может хорошо осветить или красочно выделить отдельные элементы декора.
3. Освещение дорог.
   Лампочки устанавливаются на высоких столбах. Реализовывается за счет рассеянного света, льющегося с большой высоты.

Специфика применения ландшафтного освещения

1. Часто с помощью приборов освещения придают декоративный вид территории.
2. Устанавливают их на небольшой высоте, чтобы осветить участок, водоем или сад.
3. Очень легко создать атмосферу уюта на участке или возле дома.
4. При правильном освещении ландшафта человек чувствует себя в безопасности, поскольку уменьшается шанс получить травму.
5. Светильники, применяемые при ландшафтном освещении, влагостойки и отличаются большим сроком эксплуатации. Исходя из сферы их применения, они оснащены всеми мерами защиты от внешних воздействий.
6. Позволяет создать иллюминацию на участке или доме.

Фасад здания украшен и освещен при помощи светильников

Особенности

На сегодняшний день не составляет труда придумать осветительный прибор какого угодно дизайна и из любого материала. Можно подобрать лампу под конкретный стиль и интерьер. Источники света делятся на следующие виды:

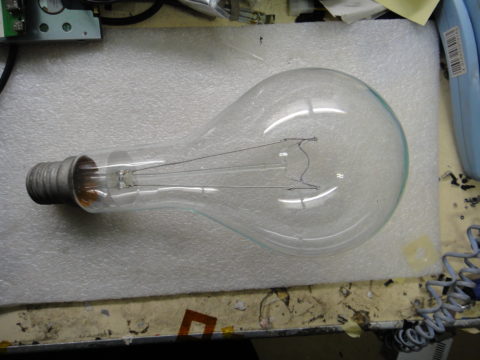

1. Лампа накаливания.
   Принцип работы основан на нагреве нитевого элемента в инертном газе до внушительных температур. По характеристикам она имеет хорошую теплоотдачу, достаточно мощная, но неэкономная.

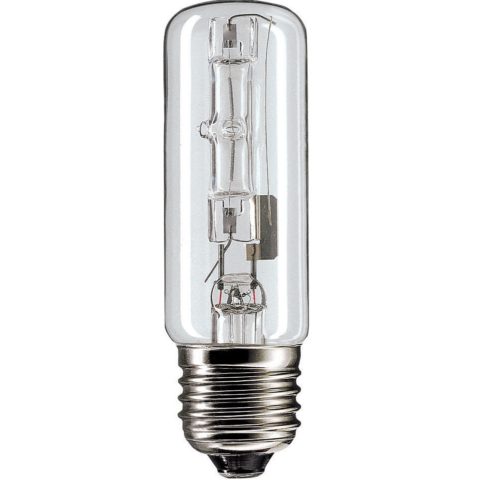

2. Галогенные лампы.
   Являются подвидом ламп накаливания. Разница лишь в том, что нагрев происходит в буферном газе. Благодаря такой технологии срок службы увеличивается вдвое. Сфера применения этих ламп достаточно обширна. Например, в фарах автомобилей.

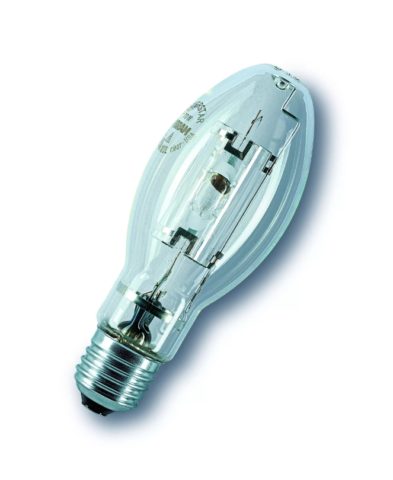

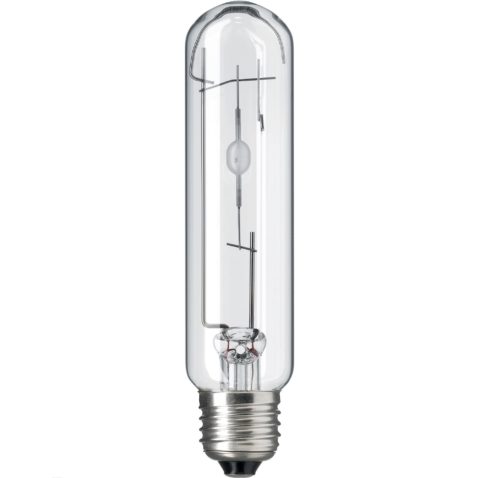

Газоразрядные лампы

Свечение происходит при сжигании внутри лампы топлива в виде газа.

Достоинства:

1. У светильников высокая светоотдача (в районе от 85 до 150 лм), поэтому они очень эффективны в уличном освещении дорог.
2. Долгий срок службы – до 2 000 часов. Благодаря этому достигается значительная экономия.
3. Очень хороши для декоративной подсветки улицы, так как качество светопередачи на высоком уровне. В современном мире наружное освещение улиц невозможно представить без газоразрядных ламп.

Двор приусадебного участка лучше всего освещать газоразрядными лампами

Недостатки:

Их не так уж и много, и они не сильно влияют на применение ламп для освещения улицы.

1. Шумный режим работы светильников. При свечении лампы создается эффект мерцания.
2. Вредны для применения внутри помещения из-за наличия в колбе паров ртути. При повреждении колбы пары попадают в организм человека.

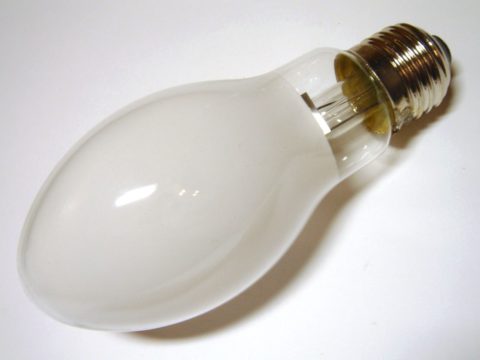

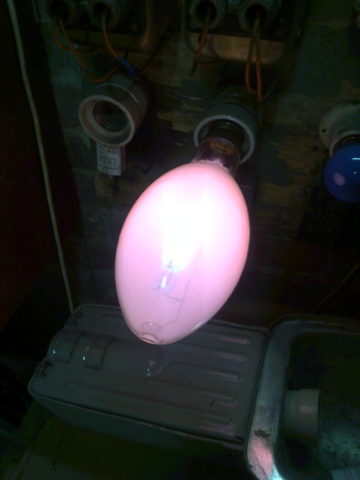

Ртутные лампы

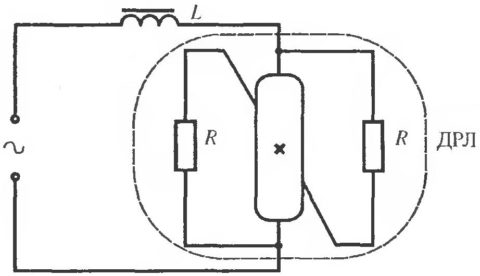

Газовый разряд образовывается в ртутных парах. Для уличного освещения применяют обычные ртутные лампы. В медицине – специальные. Управляют режимами работы с помощью пускового аппарата. Время стабилизации зависит от многих факторов и условий применения. Чем температура окружающей среды ниже, тем дольше происходит разогрев лампы.

Недостатки ртутной лампы таковы:

1. Увеличение давления при работе. Это означает, что лампа должна остыть перед следующим ее включением.
2. Такие лампы очень чувствительны к перепадам напряжения в сети, влияющим на световой поток. При сильном понижении напряжения осветительный прибор может погаснуть.
3. Лампа вырабатывает ультрафиолет, что вредно для глаз человека.

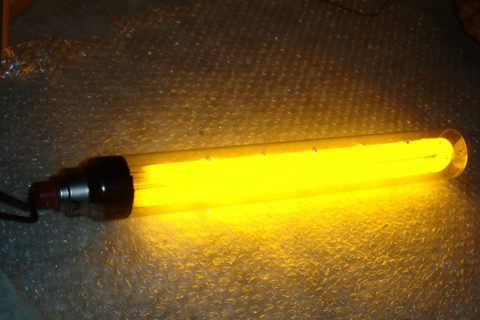

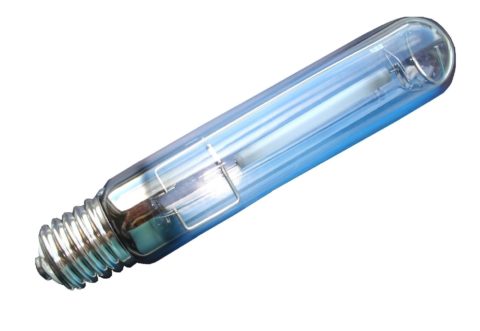

Натриевые лампы

Свечение происходит за счет паров натрия и газового разряда в них. Такие лампы применимы только для освещения улицы. Из достоинств нужно отметить почти идеальные характеристики света. Насыщенность цвета обычно приятна для глаз и имеет оранжевый цвет.

К минусам можно отнести сильную зависимость от внешних факторов. Для освещения улиц их специально помещают в плафон из стекла.

Ксеноновые лампы

Принцип основан на дуговых лампах. Дуга горит между двух электродов из вольфрама. Спектр света практически не ограничен. Цвет свечения зависит от того, какой газ расположен внутри.

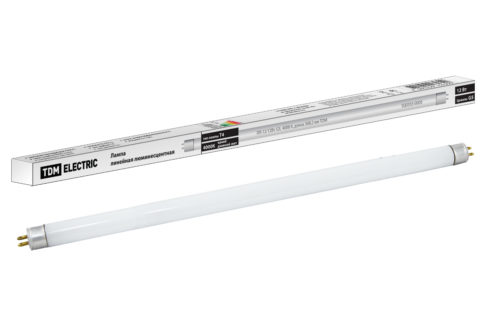

Люминесцентные лампы

Срок службы их достаточно велик, почти в десять раз больше, чем у обычных ламп. В современном мире для того чтобы убрать шум и мерцание при работе лампы, используют специальные балласты. Также при их помощи можно уменьшить расход электроэнергии. При постоянном включении и выключении лампы очень быстро сгорают, зато они идеальны для уличного освещения. Для того чтобы осветить большой участок, применяются лампы с высоким давлением внутри. На данный момент они считаются самыми лучшими и практичными.

Яркий пример ландшафтного декоративного освещения

Требования к лампам уличного освещения

Основные характеристики приборов освещения – мощность и световой поток. Чем больше ватт в лампе, тем мощнее фонарь или прожектор. Для освещения улиц пропорция должна быть равна 100 лм/1 ватт.

Зачастую парки и скверы освещают локальным светом. Для этого применяют особые плафоны, сделанные так, чтобы рассеивать луч.

Объекты с важной информацией (рекламы и билборды) подсвечиваются прожекторами.
Специфика работы осветительных приборов для уличного освещения разнообразна. Но все они должны обладать определенным набором характеристик и отвечать требованиям безопасности:
1. Лампы, применяемые для улицы, должны обладать хорошей светоотдачей, быть удобными в обслуживании и иметь долгий срок эксплуатации.
В качестве примера будет представлена таблица с характеристиками светодиодного светильника.

Срок службы светодиода	100 000 часов
Световой поток, лм	1 344
Мощность потребления, Вт	14
Напряжение питающей сети, В	170–250
Степень защищенности от внешних факторов	65
Температура окружающей среды	-63 до +50 °C
Крепление	Консольное крепление на скобе
Индекс цветопередачи Ra не менее	80

Помимо этих важных параметров при выборе светильника учитывают еще и пять основных критериев:

1. Климат освещаемой территории.
2. Интенсивность потока света в пределах территории освещения.
3. Разрушающее воздействие окружающей среды на корпус прибора.
4. Особенности установки.
5. Определенные требования к яркости свечения.

Именно так выглядит современное уличное освещение



От климата, в котором используется светильник, зависит многое, он влияет на сохранность и срок действия осветительного прибора. Степень защищенности прибора указывается в паспорте. Она делится на две категории:

1. От 1 до 6 – защищает прибор от пыли и проникновения инородных тел.
2. От 1 до 8 – защита от проникновения влаги в прибор освещения.

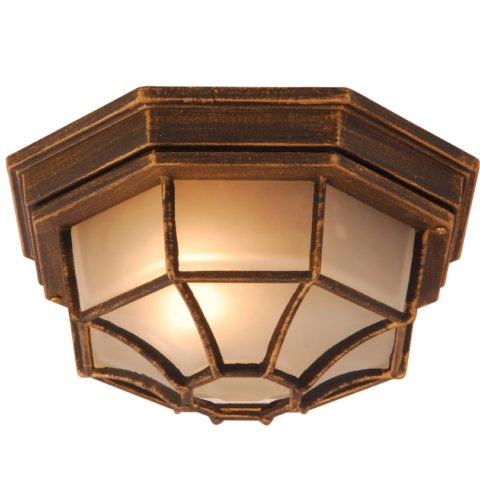

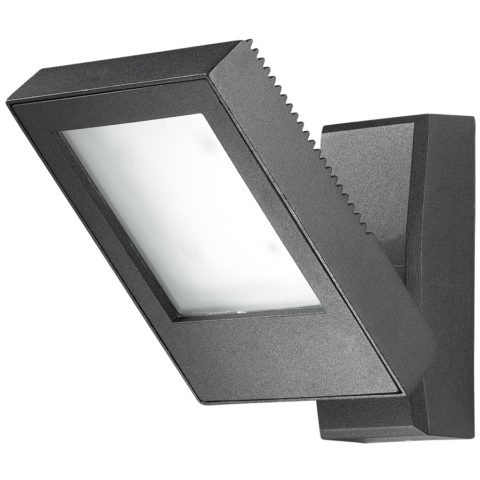

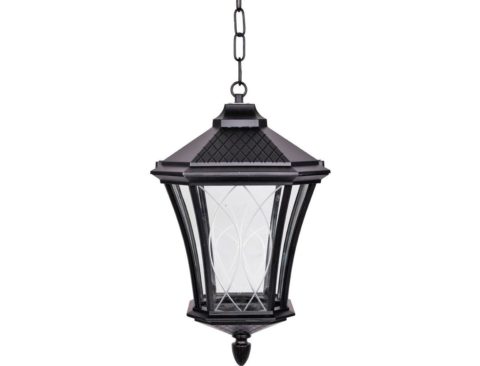

Виды светильников

Ассортимент приборов освещения достаточно велик по разным параметрам и признакам. Обычно их монтаж производится на столбы, стены и металлические опоры.

Приборы освещения условно подразделяют на классические, энергосберегающие и сферические. Последние представляют собой столб с плафоном круглой формы. Преимущество их в том, что свет распределяется равномерно по всем сторонам. Стекло для плафона применяют разное (матовое, глянцевое), но такое, чтобы оно имело свойство переотражения.

Индерективные светильники работают исходя из принципа распределения светового потока. Их прекрасно можно использовать при освещении города, парка, сквера.
Прожектора различаются:

1. По типу устанавливаемых в них ламп и по принципу распределения света внутри.
2. По значению силы света и угла светового потока.

Автоматы и фотореле

Фотореле для уличного освещения



Оно бывает автономным и может регулироваться человеком. Для экономии затрат на электроэнергию ставят фотореле, которое включает свет при его необходимости.

Чтобы автоматизировать процесс освещения, устанавливают автоматы. Они позволяют включать свет только в те промежутки времени, когда это нужно. При дополнительной установке специального датчика, который будет контролировать уровень освещенности, можно сэкономить много электроэнергии.

Монтаж уличного освещения

Начинается он с приобретения всех нужных деталей для установки. Монтаж будет происходить на улице, и работать светильник будет там же. Поэтому качество оборудования должно быть на очень высоком уровне, иначе прибор не прослужит долго. Кабели для освещения можно уложить двумя способами:

1. Укладка под землей.
   Кабель нужно выбирать такой, чтобы он был пригоден для использования под землей, его обязательно помещают в специальный кожух. Монтаж кабеля производится в траншею, и при наличии кожуха его можно поместить на глубину 40 см, а без кожуха требуется глубина 80 см.
   После монтажа кабель рекомендуют засыпать лишь на 20 см, следом прокладывается пластмассовая защита и только потом все закапывается полностью. Делается это для того, чтобы защитить кабель от случайного повреждения.
2. Укладка над землей.
   Перед самой установкой нужно поставить опорные столбы. Чтобы протянуть кабель на большое расстояние, его крепят к несущему тросу. Для прокладки кабеля на большое расстояние следует учитывать большие температурные перепады, он должен быть адаптирован к таким условиям.

фото примеры, требования, варианты подсветки, советы

Чтобы хоть немного отвлечься от бесконечной суеты больших городов их обитатели любят проводить выходные на дачном участке. Увы, далеко не всегда обыватели успевают завершить все свои дела за светла или приятно провести вечер на улице из-за наступления темноты. Решить данный вопрос помогает грамотно обустроенное  освещение на даче. А чтобы уличное освещение загородного участка было безопасным и максимально эффективным, необходимо соблюсти основные  требования к осветительным приборам.

Основные требования

В связи с тем, что осветительные устройства на даче выполняют самые разнообразные функции, могут располагаться на открытом воздухе  и в непосредственной близи к местам прохода или постоянного нахождения, к ним предъявляется ряд требований:

• Система освещения дачи должна обеспечивать достаточный уровень безопасности даже в аварийных ситуациях. В случае возникновения коротких замыканий или пробоя изоляции смонтированная защита подбирается таким способом, чтобы вовремя обесточить участок цепи на даче.
• Для электрической проводки кабельно-проводниковая продукция подбирается в соответствии с особенностями места прокладки. Сечение выбирается по нагрузке, которую планируется к нему подключать. Для наружного размещения выбираются марки с двойной изоляцией, для наружной прокладки – с броней или в металлическом коробе, гофре.
• Система управления наружным освещением на даче должна предусматривать как постоянные подключения через выключатели, так и возможность получения напряжения из сети через штепсельную розетку. Их расположение планируется на удобной высоте с учетом уровня осадков в конкретных зонах участка. Степень пыле- влагоустойчивости розеток, выключателей, светильников и распределительных коробок выбирается по условиям, в которых они будут эксплуатироваться.
• Тип осветительных элементов и его мощность выбирается в зависимости от их назначения (функциональное, декоративное, маркировочное, охранное и т.д.)
• Из-за большой территории, на которой необходимо обеспечить достаточную видимость, для искусственного освещения нужно использовать энергосберегающие светильники – люминесцентные и светодиодные лампы.
• В местах свободного доступа к токоведущим элементам питание следует организовывать от низкого безопасного напряжения в 12В.

Соблюдение вышеперечисленных требований для освещения вашей дачи позволит не только сделать освещение двора эффективным, но и  не затратным мероприятием. Все вышеперечисленные пункты необходимо учитывать еще на этапе проектирования, поэтому далее мы рассмотрим их более детально.

Варианты освещения дачи

В связи с большим разнообразием устройств освещения сегодня они могут выполнять достаточно большой спектр задач, определяя не только уровень видимости на участке, но и оформление ландшафтного дизайна, функционального выделения каких-либо локаций и т.д.

Всего выделяют четыре основных варианта подсветки для приусадебных участков, которые отличаются своим назначением, местом расположения и прочими особенностями. Разберем каждый вид более детально.

Функциональное

Функциональное освещение

Функциональное освещение предназначено для организации достаточной видимости в конкретной области дачи. В зависимости от поставленной задачи функциональное освещение может использоваться для общего освещения ландшафтных элементов или для каких-либо технологических объектов (сараев, гаражей, загонов для животных и т.д.).

Основное требование для этого варианта – уличные фонари должны обладать довольно хорошим уровнем светопередачи. Освещаемое ими пространство получает достаточную видимость, при которой вы сможете не только хорошо отдыхать, но и выполнять определенные категории работ.

Декоративное

Пример декоративного освещения

Декоративная подсветка не несет никакой глобальной нагрузки, ее основная задача – оформление участка в соответствии с дизайнерским решением. Она позволяет сделать приусадебную территорию более интересной и привлекательной  в темное время суток.

Этот вид подсветки используется как:

• одиночные светильники на клумбах;
• подсветка фасадов;
• подводка линий декоративных элементов ландшафта;
• выделение определенных деталей (деревьев, кустов и прочих).

Наиболее часто декоративная функция применяется в саду,  зоне отдыха, вблизи водоемов на освещении веранды или входа в помещение. Для веранды или другого места отдыха применяется  точечные светильники, создающие приятный приглушенный свет в нужной локации. Хорошо для декоративного освещения места семейного отдыха использовать гирлянды из ламп накаливания в ретро стиле или светодиодные ленты для современного дизайна.

Маркировочное

Маркировочное освещение

Данный вид освещения предназначен для маркировки каких-либо элементов или деталей территории дачи:

• дорожек – организовывается посредством маломощных моделей, установленных по краям от тротуара, подсветка дорожек используется для выделения пешеходной зоны в темное время суток, она не призвана обеспечивать достаточную видимость на ней;
• ступеней – могут устанавливаться как на самих ступенях, так и в стене непосредственно над ними, при установке в напольное покрытие корпус светильника подбирается с учетом механического воздействия, которое на него будет оказано;
• калитки – призвана улучшить видимость места прохода, позволяет сориентироваться на местности, выполняется светодиодными лентами или другими оригинальными светильниками;
• забора – предусматривает установку прожекторов по периметру участка, создает световой дизайн вокруг территории дачи, сада или огорода.

Охранное

Охранное освещение

Главная задача охранного освещения – предотвращение противоправных действий по отношению к вашему имуществу. Следует отметить, что физического воздействия на злоумышленников не получится, но психологического при включении может оказать ощутимый эффект. Наиболее актуальными местами для применения охранной функции являются гаражи, ворота, двери и окна, общее пространство перед домом.

Очень хорошо для охранного освещения использовать систему автоматического включения, реагирующую на движение в какой-либо локации. Это не только сэкономит электроэнергию, но и создаст дополнительный психологический эффект  и будет выступать в роли сигнализации для вас о том, что кто-то ходит по двору или по садовому участку.

Составление схемы освещения

Как было указанно выше, освещение на даче может реализоваться самым различным образом – от садовых фонарей в форме сказочных персонажей до светодиодных прожекторов.

Важная задача при их установке – соблюсти баланс и добиться нужного уровня освещенности у основных и садовых дорожек, в местах отдыха, у водоема, хозблока и т.д. Неопытные дачники грешат неравномерным распределением приборов освещения на территории, из-за чего в одной локации возникает переизбыток света, и некоторые светильники забиваются другими, а в других локациях даже сложно пройти.

Наилучшим способом просчитать все заранее является составление схемы освещения, которая включала бы существующие постройки, декоративные и ландшафтные элементы. За основу можно взять план дачного участка с изображением всего, что нужно учесть – дорожки, деревья, клумбы, основные и второстепенные здания.

После этого на нем изображают места планируемого расположения приборов освещения. Пример такой схемы приведен на рисунке ниже.

Пример схемы освещения на даче

Выбирая место установки уличных светильников нужно продумывать функции, которые вы собираетесь на них возложить. Соответственно, сразу определяется высота размещения, их мощность и направление светового потока. После нанесения точек установки, нужно спроектировать прокладку проводки на электрической схеме. За счет такого планирования можно добиться равномерного освещения на основной территории и в функциональных локациях.

Типы используемых светильников

Типы приборов освещения для дачи подразделяются на несколько категорий. Наиболее актуальными является разделение по форме и внешнему дизайну, по типу ламп и по способу монтажа светильника. Разделение по дизайну наиболее сложное, так как видов существует бессчетное количество, и разобрать их не представляется возможным, поэтому выбор внешних характеристик мы оставим на ваше усмотрение.

 По типу ламп освещение на даче подразделяется на такие категории:

• лампы накаливания – отличаются малой себестоимостью, но быстро выходят со строя и выдают самую малую светоотдачу – порядка 5 – 10Вт/Лм;
• газоразрядные – также имеют невысокую стоимость, немного превосходят модели с нитью накала в светоотдаче 12 – 15Лм/Вт, незначительно больший срок эксплуатации;
• люминесцентные – характеризуются светоотдачей в 25 – 50Лм/Вт, но их основной недостаток в том, что они начинают барахлить при температуре ниже нуля;
• светодиодные лампочки наиболее выгодный вариант, несмотря на высокую стоимость устройств светодиодного типа, они выдают порядка 90 – 120Лм/Вт и обладают самым продолжительным сроком службы.

По техническим особенностям выделяют такие приборы освещения:

• напольные – устанавливаются на пол или грунт, имеют различную высоту;

Напольные светильники

• настенные – размещаются на стенах зданий или других конструкций;

Настенные светильники

• подвесные лампы – всевозможные гирлянды, люстры и т.д.;

Подвесные светильники

• с направленным потоком – приборы освещения с отражателем, которые могут освещать не только территорию, но и конкретные предметы;

С направленным потоком

• встраиваемые – устанавливаются вровень с конструктивными элементами ландшафта (тротуаром, ступеньками и т.д.)

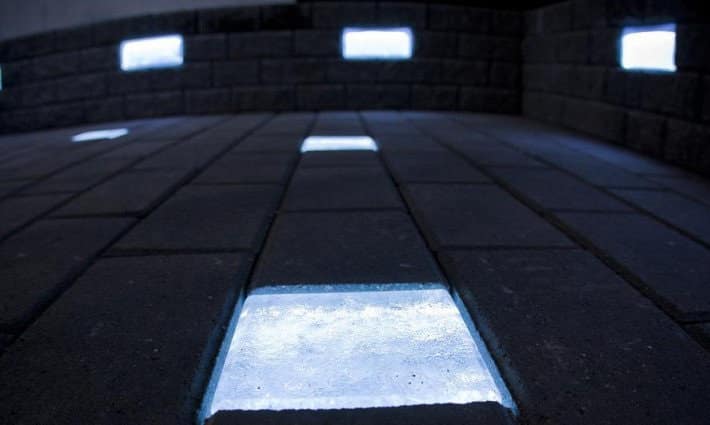

Встраиваемые светильники

• оптоволоконные – создают интересные эффекты, особенно популярны для размещения в воде.

Оптоволоконная подсветка

Автоматизация включения-отключения дачного освещения

Идея создания системы, которая бы могла управлять освещением на даче с заданной логикой, внедряется уже достаточно давно. Поэтому сегодня вы можете подобрать наиболее подходящий для вас вариант и приобрести специальное устройство.

Наиболее распространенными приспособлениями для автоматического освещения являются:

• фотореле – система включает свет на даче при снижении уровня освещенности и отключает его, после восхода солнца, когда яркость солнечных лучей воздействует на фотоэлемент;
• датчик движения – позволяет включать свет на даче в случае обнаружения перемещения в какой-либо зоне;
• реле времени – позволяет задавать время на включение и отключение освещения дачи с определенной периодичностью;
• микроконтроллер (например, на базе Arduino) – более современное решение для оперирования светом на даче, позволяет не только задавать периодичность, но и менять яркость, последовательность и т.д.

Полезные советы

Если вы взялись за изготовление освещения на даче своими руками, вам будет полезно изучить советы опытных специалистов по этому вопросу:

• При установке садовых светильников лучше выбирать модели с козырьком. Они куда лучше защищены от воздействия внешних факторов и дольше прослужат;
• Для снижения энергопотребления установите приборы освещения на солнечных батареях. Они полностью автономны и отлично подойдут для маркировочной или декоративной подсветки.
• Если вы боитесь затрат на приобретение осветительных приборов, изготовьте оригинальные устройства самостоятельно.
• При помощи аккумулятора, инвертора и системы автоматического включения вы можете создать автономное освещение.
• Не соединяйте провода с помощью скруток – это не только ненадежный, но и достаточно опасный вариант. Отдавайте предпочтение зажимам, гильзам, пайке и болтовым соединениям, обязательно закрывайте их изоляционным материалом.
• При подземной прокладке кабельных линий используйте трубу или каналы, они куда лучше защитят проводник и могут значительно упростить процесс замены кабеля в случае выхода его со строя.

Фото примеры

Далее рассмотрим несколько примеров оформления освещения на даче для различных зон.

Уличное освещение частного дома своими руками: 100 фото примеров

Содержание:

1. Базовые принципы монтажа
2. Подготовка проекта
3. Монтаж уличного освещения своими руками
4. Нужна ли автоматика?

При строительстве частного дома перед владельцем возникает ряд трудностей по правильному обустройству жилья. Это касается не только внутреннего пространства, но и экстерьера постройки, ее расположение на участке. В то же время особую роль уделяют освещению участка и фасада дома, ведь оно имеет не только эстетическую роль, но и обеспечивает безопасность в темное время суток. Стоит отметить, что имея некоторые навыки сделать уличное освещение частного дома можно и своими руками. Как выполнить все самостоятельно, соблюдая меры безопасности? Об этом далее.

Базовые принципы монтажа

Многие неопытные люди убеждены в том, что между монтажом внутреннего и наружного освещения нет особых отличий. Конечно же, можно взять простые патроны и плафоны, лампы и прикрутить все это под козырьком на крыльце. Срок службы такого освещения будет непродолжительным, да и красоты в таком решении искать не приходится. Если же наружное освещение частного дома и приусадебного участка должно быть надежным и безопасным, практичным и привлекательным, то придется потрудиться, ведь организовать уличное освещение сложнее, чем кажется на первый взгляд.

Монтаж уличного освещения частного дома нужно проводить, учитывая тот факт, что осветительные приборы находятся под постоянным влиянием таких неблагоприятных факторов:

• Ветер – враг освещения, создающий механические нагрузки. Конструкция осветительного прибора должна иметь достаточный уровень прочности и надежности, чтобы сильные порывы ветра не смогли ее разрушить.
• Высокая влажность. Осветительные приборы постоянно становятся жертвами тумана и росы, инея и дождя, снега и льда, а значит, их конструкция должна быть устойчива к влаге.
• Если освещение используется не только для подсветки фасада и садовых дорожек, но и освещения искусственных водоемов, то нужно покупать специализированные приборы, имеющие улучшенные технические и эксплуатационные характеристики.

Помимо этого, важно, чтобы к светильникам был свободный доступ, в противном случае банальная замена лампочки превратиться в сложную задачу, настоящее испытание, выполнить которое будет крайне трудно без специальных инструментов и приспособлений. Для монтажа уличного освещения используют скрытую проводку, спрятанную в коробки и каналы. Кроме того, нужно создать защищенную «разводку» к осветительным приборам, ведь соблюдение безопасности – это ключевой момент, предотвращающий короткое замыкание и прочие проблемы с электропроводкой. По завершению каждого этапа монтажа уличного освещения нужно проводить тестирование системы, убеждаясь в том, что неисправности отсутствуют.

Подготовка проекта

Обустройство уличного освещения своими руками начинают с создания проекта, в котором нужно указать такую информацию:

• Чертеж фасада при обустройстве фасадного освещения, план участка с указанием расположения светильников и места прокладки кабеля.
• Техническое задание, включающее светотехнические расчеты с учетом качественных показателей осветительных приборов.
• Схему сложных углов и конструкций систем электроснабжения.
• Спецификацию светильников.
• Расчет количества электроэнергии, потребляемой выбранными осветительными приборами.
• Количество кабеля и защитных автоматов.
• Расположение защитного кабеля, соответствующее общепринятым нормам безопасности (0,5 метра от земли и коммуникационных труб, 1 метр – от газопроводных труб низкого направления). Прокладывать кабель по воздуху нежелательно, исключением будет случай, когда другие методы недоступны. Для воздушной прокладки дополнительно натягивают прочный металлический трос.

Монтаж уличного освещения своими руками

О разновидностях освещения, светильников и фонарей мы не будем рассказывать, так как на нашем сайте есть достаточно статей, рассказывающих о типах и видах конструкций, используемых для уличного освещения частного дома. Постараемся сконцентрироваться на особенностях монтажа светильников своими руками, начав с прокладки кабеля. Как уже говорилось ранее, его можно проложить под землей или же пустить по воздуху.

Первый вариант более правильный и безопасный, хоть и сложный. Однако при этом кабель будет защищен от вандализма и механических повреждений, эстетически это также более выгодно, ведь висящие провода не будут портить ландшафт. Воздушная прокладка дешевле и проще, но используют ее все реже, используя лишь прокладку кабеля от опор линии электропередач к участку.

Что касается опор, то для уличных светильников их часто используют. Обычно это фонарные столбы, натяжные тросы или специальные кронштейны. При выборе материала рекомендуем становиться на металлической конструкции, так как она в сравнении с пластиковыми и деревянными опорами более надежна и долговечна. После создания проекта уличного освещения для частного дома необходимо направиться в магазин и купить все необходимое.

По возвращению домой можно переходить к реализации задуманного, соблюдая следующую последовательность действий:

• Разметка местности с указанием точек, где будут установлены светильники. Установка ограждений и предупреждающих знаков в местах, где будет выполняться прокладка кабеля, во время которой нельзя забывать о заземлении осветительных приборов.
• Для фонарей со столбами нужно выкопать ямы под фундамент, глубина которых составляет около 20% от длины опоры. На дно ямы нужно насыпать слой песка, тщательно его утрамбовать и забетонировать. Для защиты кабеля используют пластиковые трубы, помещенные в деревянную опалубку. Если светильник настенный, то в комплекте с ним идут специальные крепления на анкера.
• Проводка кабеля – этап, который осуществляется беспрерывно от начала до конца. При этом желательно выбрать тот момент, когда нет неблагоприятных погодных условий (снегопад, дождь и т.д.).
• Установка автоматики (если это необходимо).
• Проверка работоспособности системы (от 2 до 5 дней). Если все в порядке, то каналы и траншеи можно закапывать и выравнивать.

Нужна ли автоматика?

Как можно было отметить, в одном из пунктов монтажа уличного освещения своими руками мы упомянули автоматические системы. Есть ли в них смысл и какая их задача? Автоматический контроль уличного освещения используется все чаще, ведь он позволяет экономить электроэнергию. Ручное управление – это включение света вечером и отключение утром, как только домовладелец проснулся, при этом фонари выполняют лишь одну задачу – отпугивают недоброжелателей.

Сейчас же лучше использовать датчики движения и автоматические фотореле – датчики освещенности. Эти приборы будут включать свет лишь при движении в радиусе их действия, а также в темное время суток. При обнаружении движения свет сразу же включится, благодаря чему легко контролировать безопасность на участке и вместе с тем экономить на электричестве.

Лампы Уличного Освещения: Разновидности, Характеристики

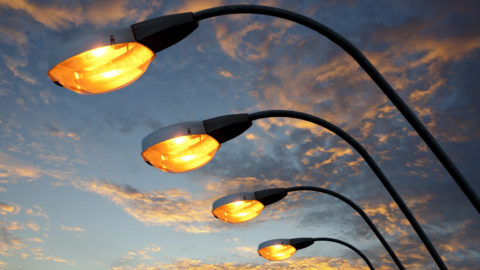

Задача уличных фонарей заменять солнце

Сегодня представить себе даже небольшой населенный пункт без уличного освещения достаточно сложно. Что уж говорить про густонаселенные города, где ритм ночной жизни зачастую не уступает дневному. Технический прогресс дошел до того, что ярко освещенными стали даже протяженные участки междугородних трасс, что, несомненно, положительно сказывается на безопасности дорожного движения.

Работа над созданием новых и усовершенствование старых источников света идет постоянно. Давайте же разберем лампы уличного освещения, которые сделали нашу жизнь намного удобнее и безопаснее.

Нормы и особенности уличного освещения

Ярко освещенная городская улица

Давайте, прежде чем браться непосредственно за типы ламп, узнаем, что от них требуется в условиях эксплуатации на улицах.

Общие требования

Документом, устанавливающим нормы уличного освещения на территории Российской Федерации является ГОСТ Р 55844-2013. Если вас интересуют тонкости, то просим обращаться непосредственно к его тексту. Мы же назовем лишь основные требования.

Этот знак было бы видно даже без дополнительной подсветки

• Количества света от дорожных фонарей должно хватать, чтобы различать дорожную разметку и знаки уличного движения, а на пешеходных переходах – для того, чтобы различать лица прохожих.
• Фонари располагаются так, чтобы благодаря образуемой ими линии четко было видно направление движения транспорта. Делается это для лучшей зрительной ориентации как водителей, так и пешеходов.
• На перекрестках, для улучшения освещения, ставятся самосветящиеся знаки, которые подвешиваются на высоте 5 м.

Уличные лампы освещения на переходах должны иметь другой цвет

• В таких опасных местах как пешеходные переходы (наземные), закругления дорог и перекрестки должны устанавливаться лампы, цвет которых будет отличен от основного дорожного освещения.
• Если у дороги проходит велодорожка, то ее необходимо осветить фонарями другого цвета, нежели дорогу.
• Если освещение на дороге и велодорожке отсутствует на основном протяжении, то на их пересечениях свет ставится в обязательном порядке.

Что касается самих ламп, то нет никакой привязки к их цвету, главное, чтобы приборы выдавали требуемую мощность, служили долго и окупались. Чем дольше служит лампа, тем реже придется производить замену — данная процедура сама по себе довольно затратна: это и приобретение новых ламп, и выезд специальной техники, и присутствие рабочих.

Как выбираются лампы для уличного освещения

Лампы энергосберегающие для уличного освещения помогаю городу экономить бюджет

Выбор типов ламп, конечно же, ложится на городские власти, так как средства на их приобретение  и установку выделяют они. Любая администрация довольна, когда сокращаются бюджетные расходы, поэтому приход современных, эффективных ламп на смену старым не заставляет себя ждать, однако критерии выбора не ограничиваются лишь экономическими соображениями.

Помимо этого в расчет берутся следующие факторы:

• Климатические условия – например, в холодных широтах, люминесцентные лампы горячего запуска могут попросту не стартовать, если температура воздуха окажется слишком низкой;
• Окружающая среда;
• Требуемая мощность;
• Особенности установки лампы.

Натриевая лампа уличного освещения – эффективный источник света

Лампа для уличного освещения постоянно эксплуатируется в сложных условиях, так что вывести ее из строя могут многие факторы – взять хотя бы высокую влажность. Поэтому так важно, чтобы эти приборы были надежно защищены.

Степень защищенности ламп указывается производителями в паспорте изделия, и обозначается она как IP. Этот показатель составляют две цифры, первая их которых (от 1 до 6) – это устойчивость к механическим повреждениям, а вторая (от 1 до 8) – влагонепроницаемость конструкции.

Совет! Чем значения выше, тем лучше. При этом соответственно, растет и цена изделия.

Классификация уличных светильников

Лампы уличного освещения устанавливаются на специальные столбы, завершающиеся фонарями, конструкция которых может отличаться в зависимости от расположения и назначения объекта. Всего различают три типа таких приборов.

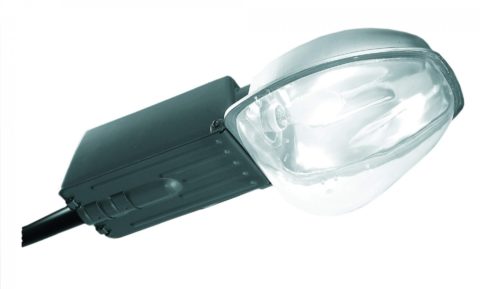

Данный фонарь оснащен отражателем

• Первый вариант имеет рефлектор, или по-русски – отражатель, которых позволяет эффективно направлять световой поток в заданную область. В них ставят лампы мощностью от 250 до 400 Вт, и применяются они преимущественно на автомагистралях и широких городских улицах.

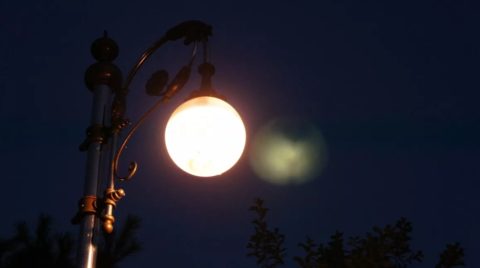

Данный фонарь светит во все стороны

• Ко второму типу относятся фонари уличного освещения рассеянного типа. Ставятся они на второстепенных дорогах и рассчитаны на мощность ламп от 75 до 250 Вт. Естественно, такие модели фонарей не имею рефлектора, однако на указанных участках дорог допускается применение и предыдущий тип приборов.

Уличный фонарь для освещения тротуаров и велосипедных дорожек

• Движение на пешеходных дорожках, в скверах, лесопарковых зонах и велосипедных дорожках не может вызвать аварий, поэтому требования к осветительным приборам здесь самые низкие. Устанавливаются тут обычно невысокие фонари рассеянного освещения, рассчитанные на работу с лампами мощностью от 45 до 125 Вт.

Как вариант, для освещения улиц города могут использоваться различные подвесные и консольные конструкции, которые подбираются согласно месту установки и возложенным на них задачам. Часто эти приборы используют не только в практических, но и декоративных целях.

Среди них можно выделить следующие:

Данный светильник монтируется прямо на стену дома

• Фасадные светильники – предназначены для установки на ровные вертикальные поверхности, читай, стены зданий. Представлены, чаще всего, в виде прожекторов, задача которых освещать определенную зону.

Уличные потолочные светильники

• Уличные потолочные светильники, как не удивительно, предназначены для крепления на горизонтальные поверхности, например, на козырьки перед подъездами, на крыши террас и прочие места.

Фонарь подвесного типа

Повесить такой фонарь можно практически везде. Они встречаются и в парках, и в частных домовладениях, так как красивы и многофункциональны.

Также можно было бы рассказать про всевозможные разновидности садовых светильников, но давайте не будем сильно отдаляться от темы и перейдем непосредственно к обзору ламп.

Виды ламп, которые можно встретить на улицах городов

Итак, виды ламп уличного освещения в зависимости от того, как они распределяют свет можно разделить на два типа: симметричные и круглосимметричные. Первые можно разделить на одно- и двухплоскостные.

Среди показателей фонарей также выделяют угол светового потока, силу света и кривую силы света (КСС). Однако эти классификации, скорее, второстепенные, так как первоочередную важность играет тип самой лампы.

Лампа накаливания

Мощность этой лампы составляет 1000 Вт

Сегодня эти лампы уже можно смело причислять к раритетным, так как их использование, особенно в уличном освещении, стремительно прекращается. Способствуют этому следующие недостатки.

• Во-первых, это низкий КПД – большая часть затрачиваемой на питание энергии выделяется в виде теплового излучения, однако справедливости ради стоит отметить, что солнце излучает свет точно таким же образом, поэтому свечение этих приборов так приятно человеческому глазу. При таком освещении человеком правильно воспринимаются цвета окружающих предметов, однако для уличного освещения эта особенность не так важна.
• Во-вторых и третьих, лампы накаливания, неэкономичны и выделяю много тепла, что вытекает из первой особенности. Нам известно, что для освещения улиц, особенно, для проезжей части требуется мощный световой поток. Если для его создания будет использована лампа накаливания, то фонарь будет сильно нагреваться.

Сегодня лампы накаливания Эдисона популярны как декоративное украшение

• Большое энергопотребление по сравнению с конкурентами, так и вовсе делают данный вариант неприемлемым, однако не так давно эти светильники занимали приличную нишу в уличном освещении.
• Но и это еще не все – срок службы лампы в среднем составляет 1000 часов, хотя цена на сам прибор достаточно низкая.

Галогеновые светильники

Галогеновая лампа

Галогеновые лампы для уличного освещения, по сути, усовершенствованные лампы накаливания, которые и света дают больше и служат в 2,5 раза дольше.

В колбу лампы закачан буферный газ (галоген), что и позволяет добиться такого эффекта. Используются такие приборы в уличных прожекторах, тех же фасадных фонарях, и в качестве декоративной подсветки. Для установки на высокие мачты освещения их не используют в виду наличия более эффективных решений.

Газоразрядные лампы

Лампа газоразрядная

Данный вид светильников включает в себя отличающиеся по строению и мощности варианты. Источником света в таких лампах является электрическая дуга, которая возникает в специальной газовой среде.

К их преимуществам можно отнести:

• Высокая эффективность (КПД) – на 1 ватт энергии они могут выдавать до 150 люмен.
• Срок службы, в зависимости от типа, может варьироваться от 3000 до 20000 часов.
• Стоимость таких ламп невысока, а качество из цветопередачи вполне приемлемое для уличного освещения.

Из недостатков следует выделить необходимость наличия пусковой аппаратуры, шумную работу и мерцание. Утилизация таких ламп ограничивается определенными правилами, ведь из разбитой колбы в воздух попадут пары ртути, воздействие которых губительно для живых организмов.

Давайте теперь пробежимся непосредственно по самим источникам света.

Ртутные лампы

Ртутные лампы энергосберегающие уличного освещения

Ртутная лампа газоразрядного типа представляет собой электрический источник света, свечение в котором происходит за счет возникновения газового разряда (протекание электрического тока через газообразное вещество, вследствие его достаточной ионизации) в парах ртути.

• В отечественной светотехнике для обозначения данных источников света используется аббревиатура РЛ (разрядная лампа) – данный термин применяется в документации и технической литературе.
• Данные лампы относятся к люминесцентным, что означает, что видимый спектр свечения и его цвет создаются за счет прохождения излучения (ультрафиолетового) через слой люминофора, которым покрыта колба лампы изнутри. Если данный слой удалить, то света мы практически не увидим, так как основное излучение находится за спектром человеческого восприятия.

Данный тип используется в основном в помещениях

• Различают лампы низкого (РЛНД) и высокого (РЛВД) давлений. К первому типу относятся в основном люминесцентные лампы, которые мы привыкли видеть у себя дома: линейные (трубчатые), компактные (их часто называют энергосберегающими). Применяются они и в медицине – бактерицидные, кварцевые. Эти варианты нас интересуют мало.

Ртутная лампа высокого давления

• А вот второй вариант может гордо носить звание — энергосберегающие лампы для уличного освещения. Их подразделяют на варианты специального и общего назначения. Первые нас интересуют мало, так как используются в основном военными и на специализированных предприятиях, а вот вторые вниманием не обойдем.
• К их числу относятся всем известные ДРЛ (дуговые разрядные лампы) – такая лампа представлена на фото выше. Именно они активно применяются для уличного освещения, однако в последнее время их позиции сильно потеснили натриевые и металлогалогенные светильники, о которых мы поговорим чуть позже.
• Первые ДРЛ лампы имели два электрода, а для их зажигания требовался высоковольтный импульсный источник, в качестве которого использовалось специальное пусковое устройство ПРУЛ-220. Кстати, срок его службы был ниже, чем у самой лампы, что обусловлено уровнем технического развития тех времен, из-за чего в конце 70-х годов было решено прекратить выпуск двухэлектродных моделей.

Схема включения четырехэлектродной лампы

• К ним на смену пришли модели с четырьмя электродами, которые не требовали наличия внешних пусковых агрегатов, а ограничивались лишь регулятором в виде дросселя, включенного с лампой последовательно.
• В последнее время на рынке появились трехэлектродные лампы с одним зажигающим электродом, эффективность которых перед предыдущим вариантом выражается только в большей технологичности производства – показатели мощности и эффективности абсолютно одинаковые.

Давайте вкратце опишем принцип действия данного источника света:

• Итак, внутри лампы имеется горелка, которая представляется собой колбу из прозрачного тугоплавкого материала, обычно кварцевого стекла.
• Внутрь этого элемента закачана определенная порция инертного газа, а также вводится металлическая ртуть в виде небольшого жидкого шарика.

Интересно знать! В уже работавшей лампе, при остывании, ртуть может находиться в виде налета на внутренних стенках колбы или электродах.

• На лампу подается питание. При этом между зажигающим и основным электродами, расположенными близко, возникает тлеющий разряд. То есть расстояние маленькое, а значит напряжение пробоя низкое.
• Из-за этого в полости РТ (колбы) возникает достаточно большое количество носителей заряда, что способствует возникновению пробоя и между основными электродами такого же тлеющего разряда, который практически мгновенно переходит в дуговой.

За цвет лампы отвечает химический состав люминофора

• При этом стабилизация работы лампы наступает лишь спустя 10-15 минут. За это время ток на ней существенно превышает номинальный, и ограничивает его лишь сопротивление пускорегулирующей аппаратуры.
• Время стабилизации работы напрямую зависит от температуры окружающей среды – тем теплее, тем быстрее происходит процесс.
• Как уже говорилось, дуга создает мощное ультрафиолетовое излучение, которое возбуждает свечение люминофора, который наносится на внутреннюю стенку внешней колбы.

Ртутные лампы сильно зависят от питающего их напряжения – его отклонение на 10-15% процентов допускается. При этом наблюдатель может видеть, что меняется и световой поток лампы – на 25-30%.

Совет! Если питающее напряжение упадет ниже 80% от номинала, то лампы могут вовсе не стартовать, а уже горящие просто погаснут.

Горение лампы вызывает ее высокий нагрев, что требует применения термостойких проводов в самом фонаре, что, как понимаете, его удорожает. В таких лампах можно наблюдать такой эффект, что в горячем состоянии ее невозможно запустить, из-за возрастающего напряжения пробоя, поэтому перед повторным запуском требуется остывание.

Интересно знать! Согласно международным договоренностям об экологической безопасности, Россия снимет с производства такие лампы уже к 2020 году.

Металлогалогенные лампы

Еще одна разновидность газоразрядной лампы

Данный тип ламп обозначается как ДРИ, а расшифровывается это – дуговая ртутная с изолирующей добавкой. Конструктивно она мало чем отличается от рассмотренной выше ДРЛ, кроме того, что в горелку дополнительно вводятся галогениды некоторых металлов, например, натрия, индия или таллия, благодаря чему и получается более высокая световая отдача прибора. При этом не теряется цветность излучения, что немаловажно.

Срок службы таких ламп составляет около 8-10 тысяч часов. В лампах ДРИ применяют сегодня горелки из специальной керамики, которые переносят химические реакции с функциональным веществом намного лучше, чем кварцевое стекло, однако это не значит, что нельзя купить другой вариант, ведь стоить он будет куда дешевле.

Для старта такой лампы помимо дросселя применяется ИЗУ (импульсное зажигающее устройство).

Натриевые лампы

Следующим типом газоразрядных ламп, которые считаются едва ли не самыми эффективными, являются натриевые.

Лампы наружного освещения натриевые

• Газовый разряд в этих лампах проходит не через пары ртути, а натрия, чье резонансное излучение и является преобладающим видимой части спектра, исходящего от лампы – их свет желто-оранжевый.
• Излучение является монохроматичным, из-за чего качество цветопередачи находится на низком уровне. Именно поэтому натриевые лампы и используются в основном для наружного уличного освещения.
• Стоит отметить, что в условиях тумана желтое излучение показывает себя куда лучше, чем остальные аналоги.
• Эти приборы дают свет, который мерцает с удвоенной частотой питающей сети – в нашем случае это 120 раз в секунду.
• НЛ также могут быть высокого и низкого давления.
• Они обладают завидной эффективностью – для ламп высокого давления этот показатель составляет 150 Лм/Вт, а для низкого 200.
• Средний срок службы ламп составляет 25-30 тысяч часов – экономия существенная.

В список газоразрядных ламп для уличного освещения можно внести ксеноновые варианты. Принцип их работы такой же, только заполнена колба ксеноном. Свечение такой лампы очень яркое и имеет оттенок близкий к дневному свету.

Лампы индукционного типа

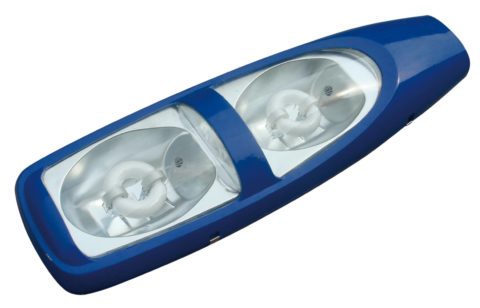

Фонарь уличного освещения с индукционными лампами

Данный тип ламп, в отличие от остальных не имеет электродов. Источником света в них служит плазма, которая возникает за счет ионизации газа посредством высокочастотного магнитного поля.

В состав лампы входят следующие элементы:

• Газоразрядная трубка, внутренние стенки которой при необходимости покрываются люминофором;
• Катушка индуктивности (первичная обмотка трансформатора) – вторичной обмоткой, по сути, является полость колбы;
• Электронный генератор, который создает высокочастотный ток для питания катушки;
• Ферромагнитные экраны и сердечники – для уменьшения рассеивания магнитного поля.

Горит лампа так:

• Генератор создает импульсы электрического тока необходимой частоты.
• Данный ток протекает по обмотке накачки (по катушке), при этом создается магнитное поле, которое изгибается вместе с обмоткой;
• «Вторичная обмотка», которую представляет ионизированный газ в трубке, короткозамкнут.
• Напряжение электрического поля в газе при этом растет до тех пор, пока не достигает величины пробоя. При этом газ становится низкотемпературной плазмой.
• Плазма является прекрасным проводником электричества, поэтому в ней начинает течь ток, а соответственно, выделяться энергия – образуется устойчивый плазменный шнур.
• При этом атомы газа начинают излучать фотоны с определенной длиной волны (зависит от типа газа).
• Преобразование ультрафиолета в видимый свет происходит за счет того же люминофора.

Благодаря своей конструкции индукционные лампы обладают огромным сроком службы – от 60 до 150 тысяч часов. Их светоотдача составляет 80 люмен на ватт.

Лампы мгновенно запускаются и гаснут, не требуя времени на разогрев. Количество циклов включение не ограничено. Цветопередача и инструкция по утилизации такие же, как и у ртутных ламп, так как применяются те же газы и люминофоры.

Светодиодные лампы

Ну, и завершает наш обзор венец светотехники – светодиодные светильники.

Светодиодный фонарь

Использовали мы такие громкие слова неспроста, так как этот источник света сильно потеснил в последние годы своих конкурентов. Он относительно недорог, очень долговечен и универсален.

• Светятся светодиоды благодаря тому, что сделаны они из таких полупроводниковых материалов, которые излучают определенный спектр света при прохождении через них электрического тока, например, арсенид галлия.
• Светодиодные лампы имеют очень низкое энергопотребление и высокую светоотдачу.
• Срок их службы может достигать 80000 часов, при условии соблюдения режима питания и температуры нагрева.
• Такие лампы выделят намного меньше тепла, чем те же лампы накаливания.
• Они имеют высокую механическую прочность, экологически безопасны и в отличие от люминесцентных светильников избавлены от сложной пускорегулирующей аппаратуры (не все) – включение в сеть можно выполнить даже через простой диодный мост. Естественно, качество питающей схемы напрямую влияет на стоимость ламп – ее основная задача выдавать приемлемый для работы ток.

Недостатки у такого оборудования тоже имеются, и их много – назвать хотя бы отсутствие нужных частот в спектре, на которые реагирует зрачок человека, высокую цену, боязнь высоких температур, а как следствие необходимость в эффективных охлаждающих системах, и изначальную высокую стоимость. Но огромное энергосбережение все равно перевешивает чашу весов.

Итак, мы разобрали основные лампы для фонарей уличного освещения. Как видите, вариантов много, и используются они в зависимости от текущих задач. Если тема вам показалась интересной, то можете расширить свои познания, просмотрев видео в этой статье, ну, а мы прощаемся с вами. Всего хорошего!
