От чего зависит яркость свечения светодиода: основные параметры, в чем измеряется и как увеличить > отзывы, цены, где купить

Все о регулировке яркости светодиодных ламп

Светодиодные лампы или светодиодные светильники в качестве источника света используют светодиоды, применяются для бытового, промышленного и уличного освещения.

Регулировка яркости источников света применяется, для создания комфортной освещенности помещения или рабочего места. Регулировка яркости возможна устройство нескольких цепей, которые включаются отдельными выключателями. В таком случае вы получите ступенчатое изменение освещенности, а также отдельные светящиеся и выключенные лампы, что может вызвать неудобства.

Стильные и актуальные дизайнерские решения включают в себя плавную регулировку общей освещенности при условии свечения всех ламп. Это позволяет создать как интимную обстановку для отдыха, так и яркую для торжеств или работы с мелкими деталями.

Ранее, когда основными источниками света были лампы накаливания и точечные светильники с галогенными лампами проблем с регулировкой не возникало. Использовался обычный 220В диммер на симисторе (или тиристорах). Который обычно был в виде выключателя, с поворотной ручкой вместо клавиш.

С приходом энергосберегающих (компактных люминесцентных ламп), а потом и светодиодных такой подход стал невозможен. В последнее же время подавляющее большинство источников света – это светодиодные светильники и лампочки, а лампы накаливания запрещены для использования в осветительных целях во многих странах.

Занятно то, что на упаковке от отечественных ламп накаливания сейчас указывают что-то вроде: «Электрический теплоизлучатель».

В этой статье вы узнаете о принципе регулирования яркости светодиодов, а также о том, как это выглядит на практике.

Теория

Любой полупроводниковый диод – это электронный прибор, который пропускает ток в одном направлении. При этом протекание тока не имеет линейно зависимости от приложенного напряжения, скорее она напоминает ветвь параболы. Это значит, что когда вы к светодиоду приложите малое напряжение – ток протекать не будет.

Ток через него протечет только в том случае, когда напряжение на диоде превысит пороговое значение. Для обычных выпрямительных диодов оно лежит в пределах от 0.3В до 0.8В в зависимости от материала из которого сделан диод. Кремниевые диоды берут на себя около 0.7В, германиевые 0.3В. Диоды Шоттки порядка 0.3В.

Светодиод не стал исключением. Пороговое напряжение белого светодиода около 3В, вообще оно зависит от полупроводника из которого он сделан, от этого зависит и цвет его свечения. Так, на красном светодиоде напряжение около 1.7 В. При достижении этого напряжения начнет протекать ток, и светодиод начнет светиться. Ниже вы видите вольтамперную характеристику светодиода.

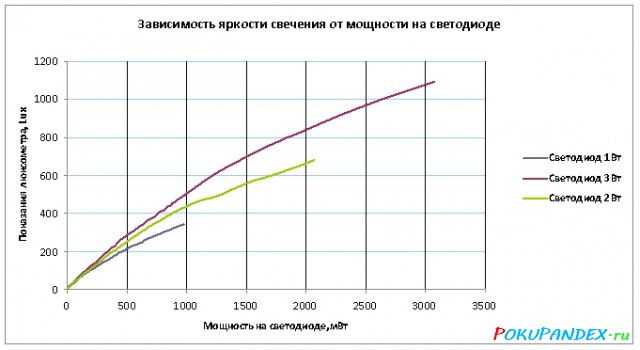

Яркость свечения светодиода зависит от силы тока через него. Это отражено на графике ниже.

Яркость идеального теоретического светодиода линейно зависит от тока, но в реальности дела несколько отличаются. Это связано с дифференциальным сопротивлением диода и его тепловыми потерями.

Отсюда следует:

Светодиод – прибор, который питается током, а не напряжением. Соответственно, для регулировки его яркости нужно изменять силу тока.

Разумеется, что сила тока зависит от приложенного напряжения, но как вы можете судить из первого графика, даже незначительное изменение напряжения влечет за собой несоизмеримое увеличение тока.

Поэтому регулирование яркости с помощью простого реостата – занятие бесполезное. В такой схеме, при уменьшении сопротивления реостата светодиод внезапно загорится, а после его яркость незначительно возрастет, далее, при чрезмерном приложенном напряжении, он начнет сильно греется и выйдет из строя.

Отсюда выходит задание: Регулировать ток при определенном значении напряжения с незначительным его изменением.

Способы регулирования яркости светодиодов: линейные «аналоговые» регуляторы

Первое что приходит в голову это использовать биполярный транзистор, ведь его выходной ток (коллектора) зависит от входного тока (базы), включенного по схеме общего коллектора. Мы уже рассматривали их работу в большой статье о биполярных транзисторах.

Принцип действия:

Вы изменяете ток базы изменяя падение напряжения на переходе эмиттер-база с помощью потенциометра R2, резисторы R1 и R3 нужны для ограничения тока при максимально открытом транзисторе рассчитываются исходя из формулы:

R=(Uпитания-Uпадения на светодиодах-Uпадения на транзисторе)/Iсвет.ном.

Эту схему я проверял, она неплохо регулирует ток через светодиоды и яркость свечения, но заметна некоторая ступенчатость на определенных положениях потенциометра, возможно это связано с тем, что потенциометр был логарифмическим, а возможно из-за того что любой pn-переход транзистора это тот же диод с такой же ВАХ.

Лучше для этой задачи подойдет схема стабилизатора тока на регулируемом стабилизаторе LM317, хотя её чаще применяют в роли стабилизатора напряжения.

Её можно и использовать для получения фиксированного тока при постоянном напряжении. Это особенно полезно при подключении светодиодов к бортовой сети автомобиля, где напряжение в сети при заглушенном двигателе около 11. 7-12В, а при заведенном доходит до 14.7В, разница более чем в 10%. Также отлично работает и при питании от блока питания.

Расчёт выходного тока достаточно прост:

Получается достаточно компактное решение:

Этот способ не отличается высоким КПД, он зависит от разницы напряжений между входом стабилизатора и его выходом. Всё напряжение «сгорает» на LM-ке. Потери мощности здесь определяются по формуле:

P=Uвх-Uвых/I

Чтобы повысить эффективность работы регулятора, нужен кардинально другой подход – импульсный регулятор или ШИМ-регулятор.

Способы регулирования яркости: ШИМ-регулировка

ШИМ расшифровывается, как «широтно-импульсная модуляция». В её основе лежит включение и выключение питания нагрузки на высокой скорости. Таким образом, мы получаем изменение тока через светодиод, поскольку каждый раз на него подается полное напряжение, необходимое для его открытия. Он быстро включается и отключается на полную яркость, но из-за инерционности зрения мы этого не замечаем и это выглядит как снижение яркости.

При таком подходе источник света может выдавать пульсации, не рекомендуется использовать источники света с пульсациями более 10%. Подробные значения для каждого вида помещений описаны в СНИП-23-05-95 (или 2010).

Работа под пульсирующим светом вызывает повышенную утомляемость, головные боли, а также может вызвать стробоскопический эффект, когда вращающиеся детали кажутся неподвижными. Это недопустимо при работе на токарных станках, с дрелями и прочим.

Схем и вариантов исполнения ШИМ-регуляторов великое множество, поэтому все их перечислять бессмысленно. Простейший вариант – это собрать ШИМ-контроллер на базе микросхемы-таймера NE555. Это популярная микросхема. Ниже вы видите схему такого светодиодного диммера:

А вот фактически это одна и та же схема, разница в том, что здесь исключен силовой транзистор и она подходит для регулировки 1-2 маломощных светодиодов с током в пару десятков миллиампер. Также из неё исключен стабилизатор напряжения для 555-микросхемы.

Как регулировать яркость светодиодных ламп на 220В

Ответ на этот вопрос простой: обычные светодиодные лампы практически не регулируются – т.е. никак. Для этого продаются специальные диммируемые светодиодные лампы, об этом написано на упаковке или нарисован значок диммера.

Пожалуй, самый широкий модельный ряд диммируемых светодиодных ламп представлен у фирмы GAUSS – разных форм, исполнений и цоколей.

Почему нельзя диммировать светодиодные лампы 220В

Дело в том, что схема питания обычных светодиодных ламп построена либо на базе балластного (конденсаторного) блока питания. Либо на схеме простейшего импульсного понижающего преобразователя первого рода. 220В диммеры в свою очередь просто регулируют действующее значение напряжения.

Различают такие диммеры по фронту работы:

1. Диммеры срезающие передний фронт полуволны (leading edge). Именно такие схемы чаще всего встречаются в бытовых регуляторах. Вот график их выходного напряжения:

2. Диммеры срезающие задний фронт полуволны (Falling Edge). Различные источники утверждают, что такие регуляторы лучше работают как с обычными, так и с диммируемыми светодиодными лампами. Но встречаются они гораздо реже.

Отсюда следует:

Обычные светодиодные лампы практически не будут изменять яркость с таким диммером, к тому же это может ускорить их выход из строя. Эффект такой же, как и в схеме с реостатом, приведенной в предыдущем разделе статьи.

Стоит отметить, что большинство дешевых регулируемых LED-ламп ведут себя точно также, как и обычные, а стоят дороже.

Регулировка яркости светодиодных ламп – рациональное решение 12В

Светодиодные лампы на 12В широко распространены в цоколях для точечных светильников, например G4, GX57, G5.3 и другие. Дело в том, что зачастую в этих лампах отсутствует схема питания как таковая. Хотя в некоторых установлен на входе диодный мост и фильтрующий конденсатор, но это не влияет на возможность регулирования.

Это значит, что можно регулировать такие лампочки с помощью ШИМ-регулятора.

Таким же образом, как и регулируют яркость LED-ленты. Простейший вариант регулятора, вот такой вот на проводках, в магазинах они обычно называются как: «12-24В диммер для светодиодной ленты».

Они выдерживают, в зависимости от модели, порядка 10 Ампер. Если вам нужно использовать в красивой форме, т.е. встроить вместо обычного выключателя, то в продаже можно найти такие сенсорные 12В диммеры, или варианты с вращающейся ручкой.

Вот пример использования такого решения:

Ранее применялись галогеновые лампы на 12В их питали от электронных трансформаторов, и это было отличным решением. 12 вольт – это безопасное напряжение. Чтобы запитать эти лампы на 12В электронный трансформатор не подойдет, нужен блок питания для светодиодных лент. В принципе, переделка освещения с галогеновых на светодиодные лампы в этом и заключается.

Заключение

Самым разумным решением регулирования яркости светодиодного освещения является использовании 12В ламп или светодиодных лент. При понижении яркости возможно мерцание света, для этого можно попробовать использовать другой драйвер, а если вы делаете шим-регулятор своими руками – увеличить частоту ШИМ.

Ранее ЭлектроВести писали, что в Киеве в пилотном режиме заработала система Smart lighting, которая управляет системой уличного освещения.

По материалам: electrik.info.

основные параметры, в чем измеряется и как увеличить

Осветительные led

Это высокомощные кристаллы, которые излучают яркий свет. Они применяются для установки на поверхность приборов и выпускаются в белом цвете. Температура свечения разных видов светодиодов отличается: от холодного до теплого белого.

Осветительные SMD led

Многие виды светодиодов имеют корпус типа SMD. Такие устройства обладают большей мощностью, чем индикаторные. Они состоят из кристалла, покрытого люминофором, который размещен на теплоотводящем основании. Есть изделия с колбой или без нее.

Осветительные SMD часто монтируют в лампы, ленты, ручные фонари, фары автомобилей и т. д. Угол их рассеяния света – от 100 до 130°, поэтому для равномерного освещения большой площади применяют большое количество элементов.

COB светодиоды

Очень популярны led-устройства типа COB. Они представляют собой плату с 9 и более элементами, которые залиты люминофором. Световой поток этих видов светодиодов намного выше, чем у SMD. Их угол свечения большой, поэтому их не применяют для создания направленного освещения. Однако диоды типа COB не получиться использовать для общей подсветки, так как угол рассеяния меньше 180°.

Светодиоды типа COB наименее ремонтопригодны, если перегорит один элемент, то придется заменить матрицу.

Filament led

Эта разновидность светодиодов широко применяется для декоративного освещения. Свет этих лампочек намного приятнее для восприятия, чем излучение от устройств типа SMD или COB. Кроме того, Filament имеют более высокий коэффициент полезного действия. Это связано с их конструкцией: диоды устанавливают на цилиндрическое стеклянное основание, а потом покрывают люминофором. Угол их свечения достигает 360°, что позволяет создать направленный свет.

Параметры, влияющие на яркость

Насколько ярко будет отображаться освещаемый объект, зависит не только от светового потока. Яркость свечения зависит так же от плотности луча и чувствительности наблюдателя.

Сила тока

Во время работы сила тока на светодиоде
зависит от напряжения. При незначительном увеличении вольтажа электроток
повышается многократно, вместе с ним и яркость свечения. Но этим параметром
можно управлять, если включить в схему аналоговый или широко-импульсный
модулятор, обеспечивающий функцию диммирования.

Зависимость яркости свечения идеального светодиода от электротока линейная. На практике зависит от потерь на выделении тепла и дифференциального сопротивления кристалла. Существует предел, после которого повышать ток нельзя из-за перегрева p-n-перехода, способного вывести LED из строя.

Технология

Светодиод – это источник света точечного типа, направленность луча определяет конструкция. Параметры меняются в зависимости от оптических свойств и наличия в приборе люминофора, рассеивателей и линз. Независимо от устройства интенсивность свечения регулируется минимальными изменениями тока.

У светодиода при высокой плотности луча
(небольшом угле излучения) яркость свеяения увеличивается независимо от объема
потока.

Площадь кристалла

Еще один показатель, от которого
напрямую зависит объем светового потока и яркость свечения – величина
кристалла. Например, площадь СМД 3528 3,5х2,8 мм, площадь СМД 5630 – 5,6х3 мм,
световой поток соответственно 6-8 и 50 люмен. Самые новые кристаллы отличаются
большими размерами и высокими показателями интенсивности свечения. Это
объясняется тем, что излучение в любом чипе зависит от величины р-n перехода.

Принципиальная схема устройства

Рассмотрим схему, предназначенную для управления светодиодными лампами (рис. 2).

Длительность периода колебаний задается генератором, выполненным на резисторе R1 и конденсаторе С1. Разряд и заряд конденсатора С1 происходит по разным цепям, разделенным диодами VD1 и VD2. Если перемещать ползунок резистора R1 вверх, уменьшится длительность разряда и увеличится время заряда конденсатора С1

А это значит, что при изменении положения движка резистора R1 будет меняться только скважность импульсов на выходе 3 таймера DA1 и, соответственно, интервал между включением и отключением нагрузки

Поскольку максимальный ток на выходе микросхемы NE555 не превышает 0,2 А, управлять мощной нагрузкой, которой являются светодиодные лампы (ленты) следует через усилитель мощности, выполненный на полевом транзисторе.

В данной конструкции использован полевой транзистор с индуцированным каналом п-типа, например 2SK1505, 2SK1946, или любой другой с допустимым прямым током нагрузки, в 1,5-2 раза превышающим максимальный суммарный ток нагрузки, подключенной к диммеру.

Транзистор следует установить на теплоотвод, если мощность нагрузки превышает 1 А. Площадь теплоотвода должна соответствовать мощности, рассеиваемой на транзисторе.

При обращении с полевым транзистором следует иметь в виду, что он весьма чувствителен к статическому электричеству. Даже слабого статического разряда бывает достаточно, чтобы необратимо испортить транзистор. Поэтому перед монтажом все электроды полевого транзистора следует закоротить, например, алюминиевой фольгой (фото 1) или оголённым медным проводом.

Cколько нужно света для освещения квартиры

Свет играет огромную роль в нашей жизни, он дает возможность не только видеть, но и оценивать цвета и формы окружающих предметов. От правильной освещенности помещения зависит эффективность работы, а так же наше психологическое состояние. Плохое освещение приводит к тому, что глаза начинают быстро уставать.

Для глаз человека наиболее комфортен естественный свет, но в темное время суток приходиться обходиться искусственными источниками света.

Какое количество света необходимо для освещения помещения?Каждый раз затевая ремонт в квартире все мы сталкиваемся с вопросом «Как посчитать количество лампочек, необходимое для создания комфортного освещения?».Специалисты уже давно исследовали данный вопрос и разработали соответствующие нормы для различных типов помещений. Все они сведены в документ под названием ДБН «Природнє і штучне освітлення» (в Украине) и СНиП «Естественное и искуственное освещение» (в России). Строительные нормы определяют комфортный уровень освещенности для человека, при чем для разных помещений эти значения будут отличаться.

Для определения освещенности помещения используются такие единицы измерения, как люксы и люмены, но в большинстве своем люди привыкли различать лампы по их мощности, которая измеряется в Ваттах

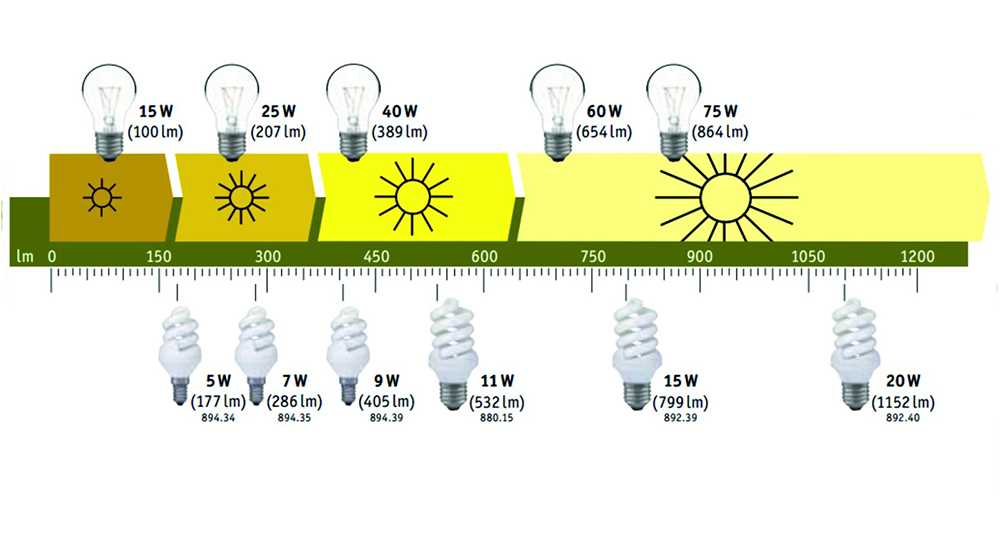

Но необходимо принимать во внимание, что при одинаковой мощности световые потоки от ламп разных типов будут различаться

Однако не будем глубоко погружаться в науку, так как расчетом освещенности должны заниматься специалисты, а рассмотрим упрощенный метод, которым могут пользоваться рядове покупатели при выборе осветительного устройства. При помощи приведенной ниже таблицы, можно прикинуть, сколько ватт нужно на один квадратный метр квартиры с высотой потолка до 3-х метров.

Так же читайте: виды светодиодных ламп

Приміщення	Тип лампи	Потужність на квадратний метр (Вт/м2)
Приміщення, де використовується приглушене світло (100-150 люкс). Приклад приміщення – Спальня.	Лампа розжарення	10-12
Галогенна лампа	6-8
Люмінесцентна лампа	2,5-3
Світлодіодна лампа	1,5-2
Приміщення з середнім рівнем освітленості (150-200 люкс). Приклад приміщення – Санвузол, коридор, кухня.	Лампа розжарення	15-18
Галогенна лампа	10-12
Люмінесцентна лампа	3,5-4,5
Світлодіодна лампа	2-3
Приміщення з яскравою освітленістю (200-250 люкс). Приклад приміщення – Вітальня, робочий кабінет, дитяча кімната.	Лампа розжарення	20
Галогенна лампа	13
Люмінесцентна лампа	5-5,7
Світлодіодна лампа	2,5-3,5

Для  получения представления о том, сколько ламп необходимо для освещения комнаты, необходимо умножить площадь комнаты (в квадратных метрах) на величину мощности (Вт/м2)  из строчки таблицы.Пример расчета:

Нужно осветить детскую комнату площадью 30 квадратных метров и высотой потолка 2,8 метра.

Первое что нужно для расчета, это определиться с источником света который будем использовать. Предположим Вы решили использовать люминесцентные лампы (которых в народе ещё называют «экономки»). Тогда общую освещенность на квадратный метр берем из таблицы как 5,2Вт/м2, и умножаем это значение на площадь помещения: 30х5,2 =156 Вт. Получается, что общая освещенность должна быть примерно такой, какую обеспечат лампы, суммарно потребляющие 156 Вт.

То есть, необходимо купить светильник (или несколько светильников) в котором установлено 10 люминесцентных ламп мощностью 15 Вт, или 7-8 ламп по 20 Вт.

Таким же образом можно просчитать необходимое количество галогенных или светодиодных ламп.

Если высота потолков в комнате более 3-х метров, общее число необходимых Вт/м2 нужно умножить минимум на 1,5. И если стены квартиры имеют темную окраску, количество ламп тоже рекомендуется брать с запасом.

Необходимо обратить внимание, что в таблице приведены нормы освещенности для помещения в целом. В некоторых случаях, требуется расчет специального местного освещения, например «рабочей зоны» и т.д

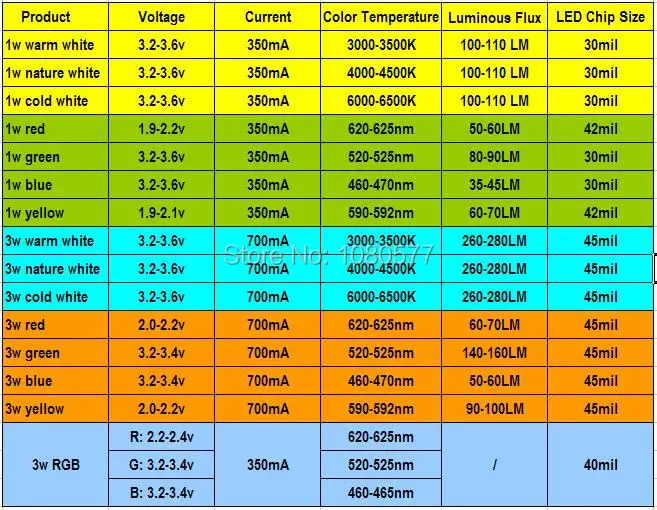

Основные технические характеристики светодиодов

При выборе led-лампочек нужно обращать внимание на их характеристики. Обычно параметры устройства указаны на упаковке или в техническом паспорте

При покупке светодиодного устройства учитывайте такие его характеристики:

• величина тока потребления кристалла;
• напряжение;
• сопротивление;
• световой поток, угол излучения;
• цветовая температура.

Кроме того, необходимо знать, как расшифровать маркировку на плате, которая указывает на размер ЛЕД-элемента. Эти значения помогут вам узнать длину и ширину чипа, определить силу тока кристалла.

От параметров диода зависит возможность его применения в определенных условиях и обеспечение необходимого уровня освещенности.

Сила тока на кристалле

В продаже есть разные виды led-устройств: на 1, 2, 3 или 4 кристалла. Светодиодные лампочки с 1 элементом рассчитаны на ток 0.02 А. При увеличении количества чипов этот показатель увеличивается, например, ток потребления устройств на 4 чипа равен 0.08 А (по 0.02 А на каждый кристалл).

Чтобы продлить срок эксплуатации ЛЕД-светильника, нужно подключить к нему резистор, который стабилизирует ток. Чтобы подобрать прибор с подходящим сопротивлением, нужно учитывать характеристики светодиодной лампы. Сделать это поможет онлайн-калькулятор.

Напряжение

При выборе следует учитывать не напряжение питания ЛЕД-элемента, а величину его падения. Этот показатель соответствует уровню напряжения на выходе, после того, как через него проходит ток. Этот параметр можно найти на упаковке.

Существуют разные виды светодиодов, напряжение которых зависит от цвета свечения. Этот параметр у кристаллов с белым, зеленым, фиолетовым, синим светом находиться в диапазоне от 2.2 до 4 В, у элементов с красным, оранжевым, желтым светом – от 1.6 до 2.2 В. Напряжение ультрафиолетовых диодов колеблется от 3.1 до 4.4 В, а инфракрасных – около 1.9 В.

При соединении разных видов светодиодов параллельным способом нужно контролировать уровень падения напряжения каждого элемента. При незначительном повышении напряжения увеличивается и ток, тогда устройство сгорит.

Сопротивление диодов

Даже один светодиод может иметь разное сопротивление: дифференциальное (динамическое) и постоянному току. На участке ВАХ (вольт-амперная характеристика – зависимость тока от напряжения или наоборот на участке электроцепи) динамическое сопротивление незначительное и ниже сопротивления статического тока. На обратном пути динамическое сопротивление выше этого показателя тока.

Устройства для управления яркостью светодиодной ленты

Регулярное появление новых моделей светодиодов и светодиодных лент неразрывно связано с расширением ассортимента всевозможных интегральных схем для управления параметрами яркости освещения. Для реализации методов управления яркостью светодиодной ленты используются различные устройства, которые можно разделить на несколько категорий: механические, электронные, сенсорные, бесконтактные, дистанционные.

Перечень основных устройств, применяемых для управления яркостью светодиодной ленты:

• Стабилизаторы напряжения и линейные регуляторы (имеют низкий КПД, считаются устаревшими и применяются ограниченно).
• Диммеры – компактные импульсные преобразователи.
• Драйверы – импульсные источники питания.
• RGB-усилители – устройства, повышающие мощность RGB-светодиодов.
• RGB-контроллеры – устройства для управления многоцветными лентами.
• DMX-контроллеры – сложные профессиональные устройства, разработанные специально для проведения эффектных световых шоу. Современные модели управляются с компьютера с помощью специального ПО или имеют вид пультов с многочисленными кнопками и ручками.

Выходные параметры

Под выходными параметрами подразумевают характеристики светодиодов, измеренные при определённых условиях. Замер выходных параметров производят на номинальном токе и температуре окружающей среды, равной 25°C.

Световой поток и сила света

Оптические характеристики светодиода выражают в виде светового потока и силы света. Световой поток (лм) – это количество световой энергии (видимый свет), излучаемой кристаллом и переносимой на поверхность за единицу времени. Для слаботочных светодиодов с рассеивающей линзой обычно указывают силу света (кд). Её физический смысл состоит в отношении светового потока к углу, внутри которого распространяется излучение. Другими словами, сила света – это интенсивность светового потока в некотором направлении. Отсюда следует, что светодиод с меньшим углом излучения обладает большей силой света при одинаковом световом потоке. Современные 5 мм светодиоды высокой яркости способны выдавать до 15 кд.

Угол излучения

В разных источниках можно встретить названия: «видимый угол», «угол рассеивания». С физической точки зрения его правильно называть «Двойной угол половинной яркости» и обозначать – «2Q1/2». Двойной угол половинной яркости присущ только приборам, которые имеют фокусирующую линзу, и зависит от формы корпуса. Он может иметь значения в пределах 15-140°. Белые светодиоды, предназначенные для smt монтажа, и матрицы на их основе характеризуются широким углом излучения – 115-140°.

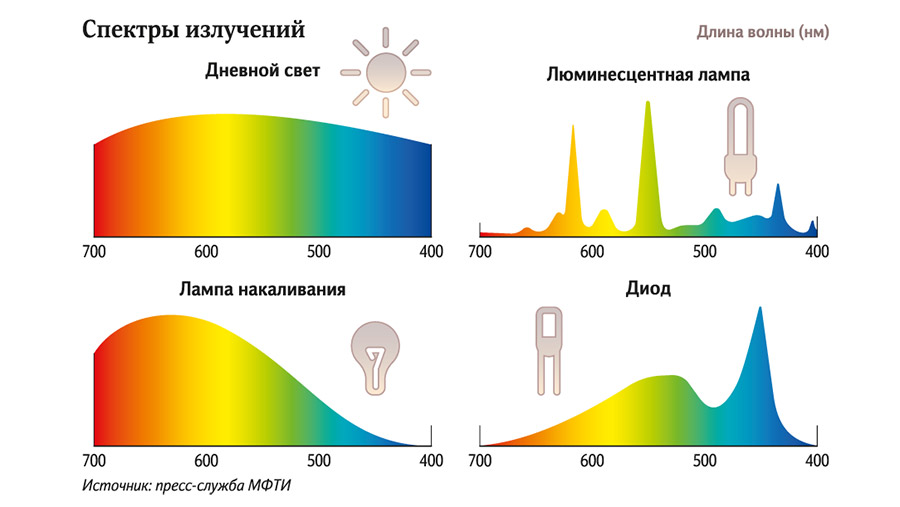

Цвет излучения и длина волны

В зависимости от типа полупроводникового материала светодиод излучает свет в определённом волновом диапазоне. Например, зелёному цвету соответствует диапазон длин от 500 до 570 нм. При этом прибор с λ=500-520 нм имеет салатный оттенок, а с λ=550-570 нм – бирюзовый оттенок. Белый светодиод излучает в ультрафиолетовом или в широком спектре с дальнейшим выделением белого света с помощью люминофора. ИК и УФ диоды работают в невидимой зоне спектра. Поэтому в их маркировке указывается рабочая длина волны.

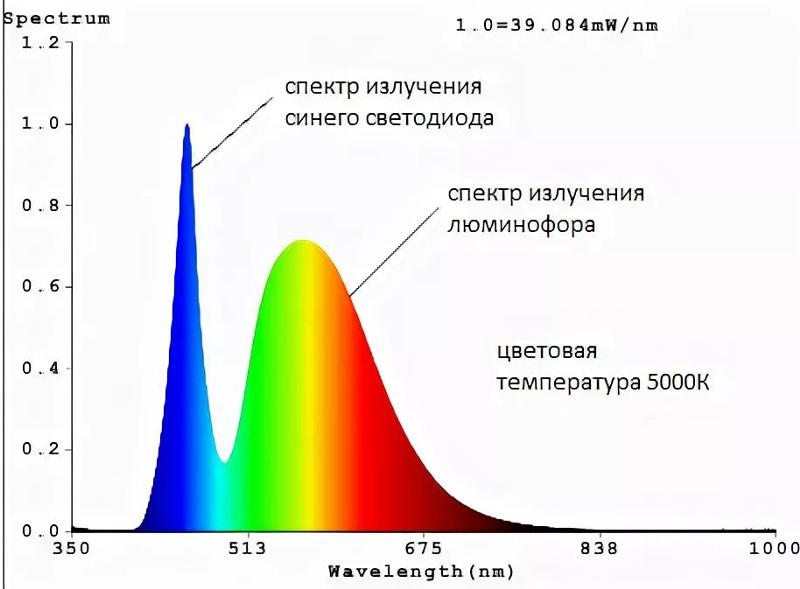

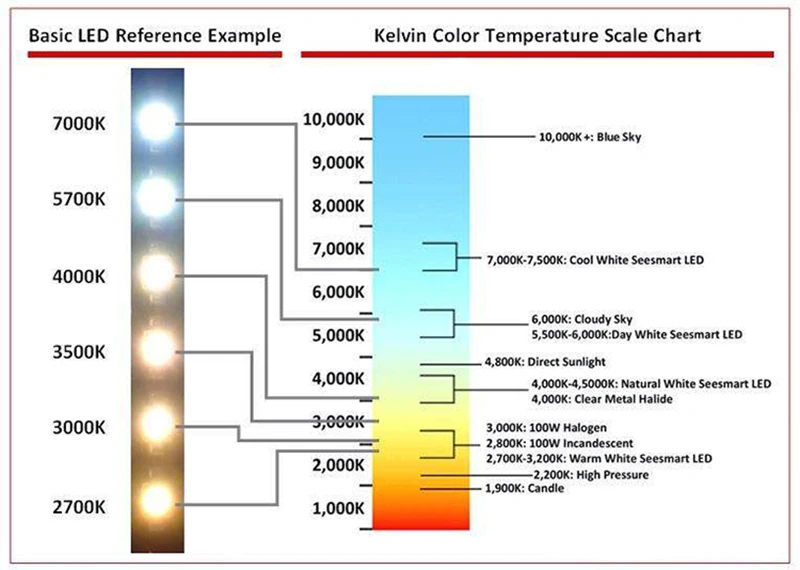

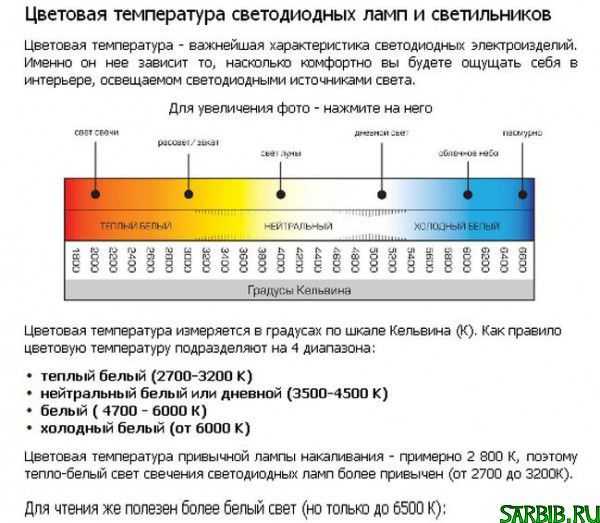

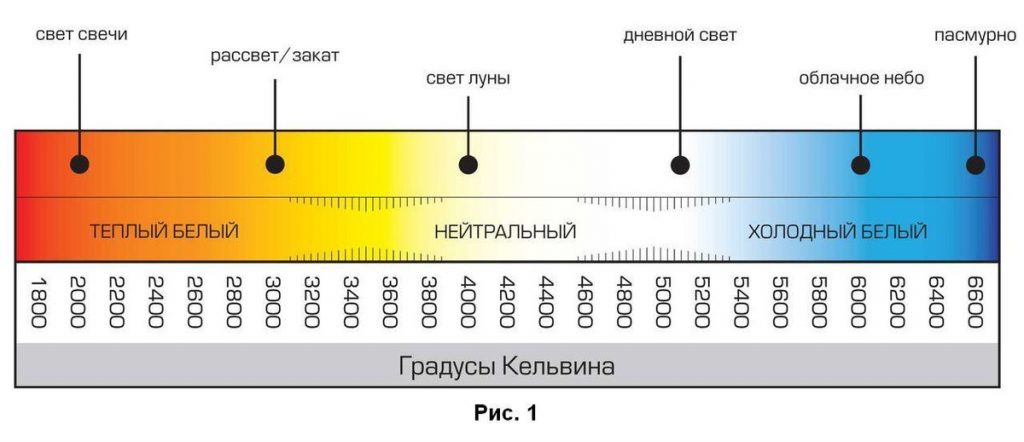

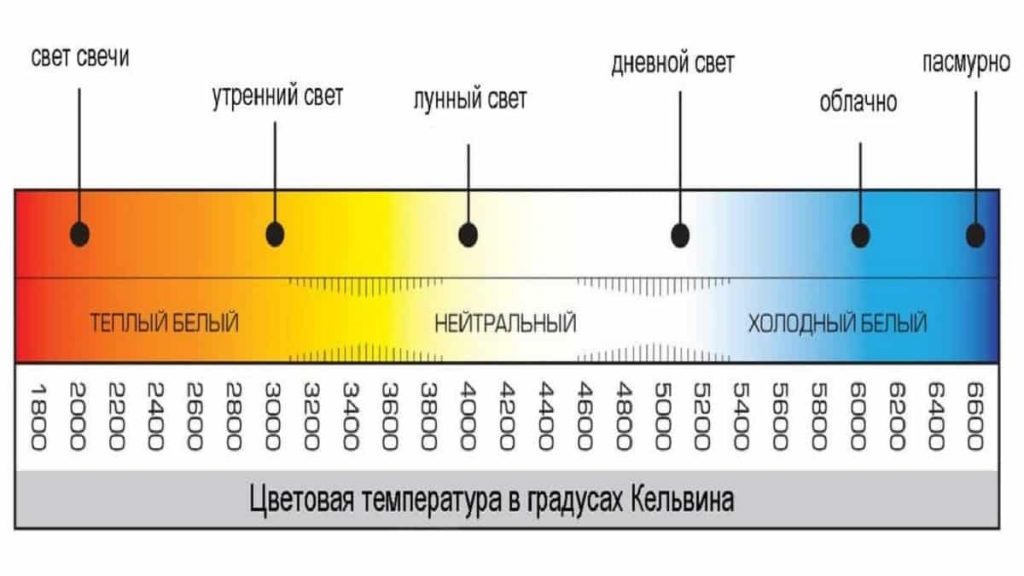

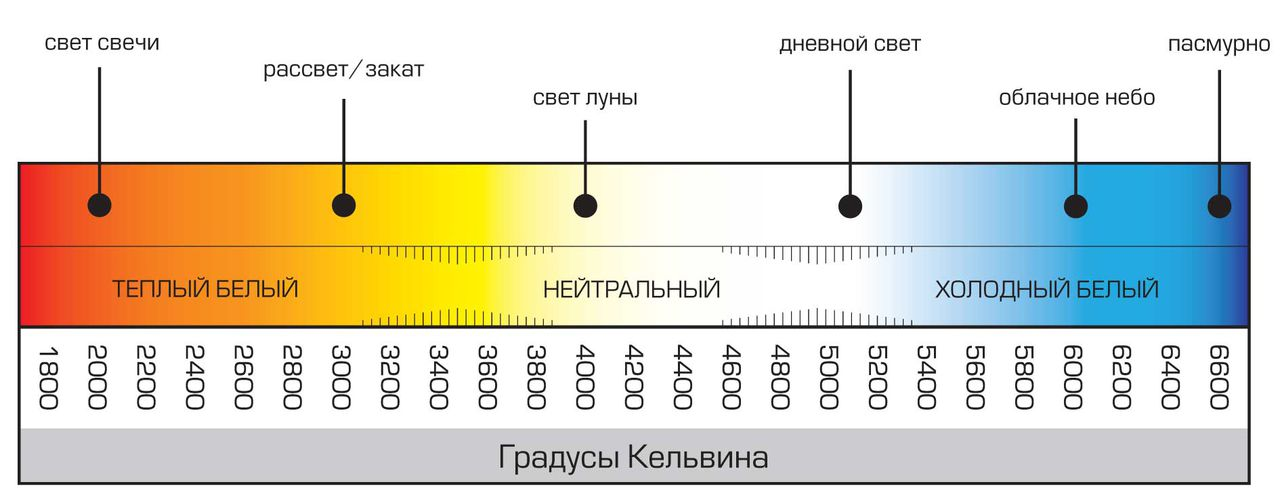

Цветовая температура

Этот параметр присущ исключительно белым светодиодам. Цветовая температура указывает на оттенок, который получают предметы, освещаемые в данном свете. Условно весь белый свет разделяют на тёплый, нейтральный и холодный и измеряют его в градусах Кельвина. Свет от светодиодов с одинаковой цветовой температурой может восприниматься по-разному, что объясняется их различным коэффициентом цветопередачи. Более подробно об этом написано здесь.

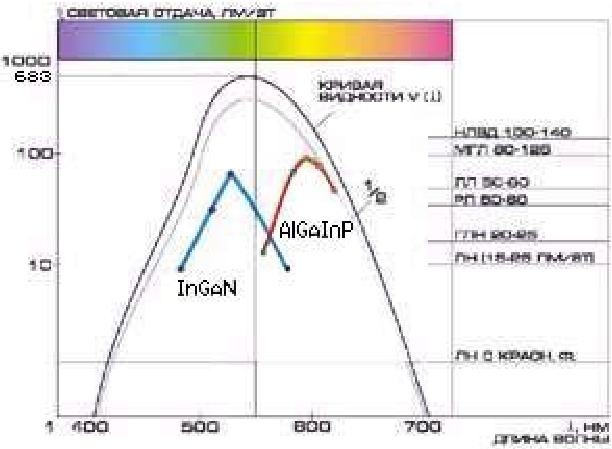

Световая отдача

Этот параметр показывает, какое количество светового потока излучает светодиод на единицу потреблённой мощности и измеряется в лм/Вт. Светоотдача является своеобразным коэффициентом полезного действия светодиода. По этому показателю мощные светодиоды уже превзошли газоразрядные лампы, перешагнув рубеж в 150 лм/Вт. Серийно выпускаемые светодиоды имеют светоотдачу около 100 лм/Вт. Световая отдача светодиодных ламп на 220В в 5-7 раз больше, чем у ламп накаливания.

Инерционность

Такое понятие как «инерционность» часто отсутствует в datasheet на светодиоды. Общепринято считать, что они мгновенно включаются и отключаются, т.е. являются безынерционными. На самом деле задержка при переключении может достигать нескольких нс. Для отечественных ИК излучающих диодов инерционность указывают в виде времени нарастания и спада излучающего импульса. Эти временные интервалы колеблются в пределах единиц-сотен наносекунд и оказывают влияние на работу в высокочастотном импульсном режиме.

Самостоятельная установка регулятора

Установку диммера для светодиодных ламп 220 В можно выполнить самостоятельно. Мастер должен иметь минимальные знания в области электроприборов и соблюдать технику безопасности.

Пошаговый алгоритм установки:

Отключение электричества в доме. Проверка наличия напряжения с помощью индикатора.
Изучение схемы диммера.
Ослабление болтов, установка контактов регулятора в разъемы цепи

Важно не перепутать провода и соблюдать их маркировку. Обычно белый – это фаза, а синий подключается к нагрузке.
Зажатие болтов после установки для обеспечения хорошего контакта.
Установка диммера в подрозетник.
Монтаж защитного корпуса и кнопки.

После можно включать электричество и тестировать собранную систему. По плавному изменению подсветки можно судить, что сборка проведена корректно.

Угол освещения

Второе название — угол рассеивания. Он показывает, под каким углом световой поток расходится от источника света. В зависимости от типа лампы этот параметр меняется в диапазоне от 15 до 360 градусов.

При небольшом угле свет концентрируется на участке возле лампы и захватывает небольшую полоску. Некоторые LED лампы имеют угол освещенности, равный 360 градусов Цельсия.

Всего можно выделить три категории светодиодных ламп по углу освещенности:

• до 60 градусов — узкий пучок света для освещения небольшого участка, к примеру, для выделения какой-то зоны на кухне или в гардеробной комнате;
• от 60 до 90 градусов — универсальные источники света, которые применяются в бра и торшерах, обеспечивая рассеянный свет по краям;
• выше 90 градусов — обеспечивают равномерное освещение комнаты.

При покупке светильников с небольшим углом рассеивания желательно брать изделия с возможностью поворота для направления света в нужную сторону.

Типы светодиодов

• Сквозные светодиоды: они доступны в различных формах и размерах, и наиболее распространенными являются светодиоды 3 мм, 5 мм и 8 мм. Эти светодиоды доступны в различных цветах, таких как красный, синий, желтый, зеленый, белый и т. Д.
• Светодиоды SMD (светодиоды для поверхностного монтажа): Светодиоды для поверхностного монтажа представляют собой специальную упаковку, которую можно легко установить на печатную плату. Светодиоды SMD обычно различаются в зависимости от их физических размеров. Например, наиболее распространенными светодиодами SMD являются 3528 и 5050.

Двухцветные светодиоды. Следующим типом светодиодов являются двухцветные светодиоды, как следует из названия, могут излучать два цвета. Двухцветные светодиоды имеют три контакта, обычно два анода и общий катод. В зависимости от конфигурации проводов, цвет будет активирован.

Светодиод RGB (красный — синий — зеленый): светодиоды RGB являются самыми любимыми и популярными среди любителей и дизайнеров. Даже компьютерные сборки очень популярны для реализации светодиодов RGB в корпусах компьютеров, материнских платах, оперативной памяти и так далее.

Светодиоды высокой мощности: Светодиод с номинальной мощностью, превышающей или равной 1 Вт, называется светодиодом высокой мощности. Это потому, что нормальные светодиоды имеют рассеиваемую мощность в несколько милливатт. Мощные светодиоды очень яркие и часто используются в фонариках, автомобильных фарах, прожекторах и так далее.

Способы регулировки яркости

Зная, что яркость свечения любого светодиода зависит от тока, можно сделать логический вывод, что характеристики луча меняются одновременно с увеличением или уменьшением подаваемых на кристалл ампер. При аналоговом регулировании резисторами интенсивность свечения регулируется ступенчато, поэтому в схему необходимо включить стабилизатор LM317, фиксирующий ток и напряжение. Такой способ регулирования используется в транспортных средствах и при подключении светодиодов к источнику постоянного напряжения.

Лучшим способом считается широтно-импульсной модуляции с включением в схему резистора и контроллера (если диоды цветные). На светодиод подаются импульсы определенной частоты, то есть, питание включается и выключается очень быстро, светодиод открывается каждый раз, но глаза это не улавливают.

Способы регулировки яркости

Зная, что яркость свечения любого светодиода зависит от тока, можно сделать логический вывод, что хаpaктеристики луча меняются одновременно с увеличением или уменьшением подаваемых на кристалл ампер. При аналоговом регулировании резисторами интенсивность свечения регулируется ступенчато, поэтому в схему необходимо включить стабилизатор LM317, фиксирующий ток и напряжение. Такой способ регулирования используется в трaнcпортных средствах и при подключении светодиодов к источнику постоянного напряжения.

Лучшим способом считается широтно-импульсной модуляции с включением в схему резистора и контроллера (если диоды цветные). На светодиод подаются импульсы определенной частоты, то есть, питание включается и выключается очень быстро, светодиод открывается каждый раз, но глаза это не улавливают.

Основные светотехнические единицы измерения, применяемые в светотехнике и светодиодном освещении

Свет и излучение

Под светом понимают электромагнитное излучение, вызывающее в глазу человека зрительное ощущение. При этом речь идет об излучении в диапазоне от 360 до 830 нм, занимающем мизерную часть всего известного нам спектра электромагнитного излучения.

Световой поток Ф

Единица измерения: люмен* . Световым потоком Ф называется вся мощность излучения источника света, оцениваемая по световому ощущению глаза человека. Обычная лампа накаливания мощностью 100 Вт создаёт световой поток, равный примерно 1300 лм. Компактная люминесцентная лампа дневного света мощностью 26 Вт создаёт световой поток, равный примерно 1600 лм. Световой поток Солнца равен 3,8 × 1028 лм.

Сила света I

Единица измерения: кандела** . Источник света излучает световой поток Ф в разных направлениях с различной интенсивностью. Интенсивность излучаемого в определенном направлении света называется силой света I.

Освещенность Е

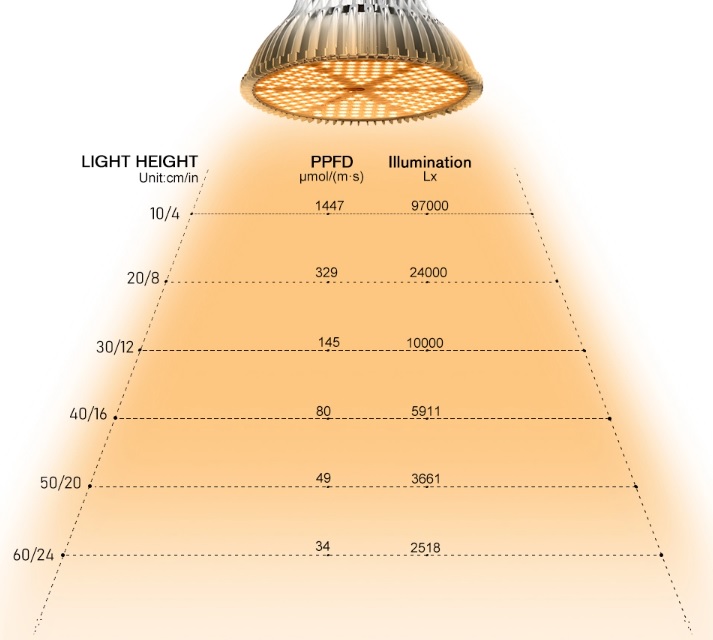

Единица измерения: люкс*** . Освещенность Е отражает соотношение падающего светового потока к освещаемой площади. Освещенность равна 1 лк, если световой поток 1 лм равномерно распределяется по площади 1м2.

Яркость L

Единица измерения: кандела на квадратный метр [кд/м2]. Яркость света L источника света или освещаемой площади является главным фактором для уровня светового ощущения глаза человека.

Цветовая температура

Единица измерения: Кельвин**** . Цветовая температура источника света определяется путем сравнивания с так называемым «черным телом» и отображается «линией черного тела». Если температура «черного тела» повышается, то синяя составляющая в спектре возрастает, а красная составляющая убывает. Лампа накаливания с тепло-белым светом имеет, например, цветовую температуру 2700 K, а люминесцентная лампа с цветностью дневного света — 6000 K.

Распространенные цветности света

Существуют следующие три главные цветности света: тепло-белая < 3300 K, нейтрально-белая 3300 — 5000 K, белая дневного света > 5000 K.

Цветопередача

В зависимости от места установки ламп и выполняемой ими задачи искусственный свет должен обеспечивать возможность наиболее лучшего восприятия цвета (как при естественном дневном свете). Данная возможность определяется характеристиками цветопередачи источника света, которые выражаются с помощью различных степеней «общего коэффициента цветопередачи» Ra. Коэффициент цветопередачи отражает уровень соответствия естественного цвета тела с видимым цветом этого тела при освещении его эталонным источником света. Для определения значения фиксируется Ra сдвиг цвета с помощью восьми указанных в DIN 6169 стандартных эталонных цветов, который наблюдается при направлении света тестируемого источника света на эти эталонные цвета. Чем меньше отклонение цвета излучаемого тестируемой лампой света от эталонных цветов, тем лучше характеристики цветопередачи этой лампы. Источник света с показателем цветопередачи Ra = 100 излучает свет, оптимально отражающий все цвета, как свет эталонного источника света. Чем ниже значение Ra, тем хуже передаются цвета освещаемого объекта.

* Один люмен равен световому потоку, испускаемому точечным изотропным источником, c силой света, равной одной канделе, в телесный угол величиной в один стерадиан (1 лм = 1 кд × ср). Полный световой поток, создаваемый изотропным источником, с силой света одна кандела, равен 4π люменам.

** Канде́ла (обозначение: кд, cd; от лат. candela — свеча) равна силе света, испускаемого в заданном направлении источником монохроматического излучения частотой 540·1012 герц, энергетическая сила света которого в этом направлении составляет (1/683) Вт/ср.

*** Люкс (обозначение: лк, lx) — единица измерения освещённости, равен освещённости поверхности площадью 1 м² при световом потоке падающего на неё излучения, равном 1 лм

**** Ке́львин (обозначение: K) — единица измерения температуры, один кельвин равен 1/273,16 термодинамической температуры тройной точки воды. Начало шкалы (0 К) совпадает с абсолютным нулём. Пересчет в градусы Цельсия. С = K − 273,15

Купить светодиодные лампы

Купить светодиодные светильники

Купить светодиодные лампы т8(t8) и т5(t5)

Купить светодиодные панели

Купить светодиодные прожектора

В чем различия диммеров?

Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?

Диммеры различаются по следующим критериям:

• По типу монтажа;
• по исполнению и способу управления;
• по способу регулирования.

Давайте разберемся по подробнее с каждым из них.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

• Поворотным;
• поворотно-нажимного типа;
• кнопочным;
• сенсорным;

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

Поворотный

Правильный подбор и установка регулятора значительно увеличат срок его службы. Поворотный вариант исполнения имеет вращающуюся ручку, которая при установке в крайнее левое положение отключает освещение. Постепенный поворот ручки вправо увеличивает яркость лампы.

Клавишный

Основные компоненты вариатора: триак, узел формирования импульса, диак (динистор). Клавишный вариант исполнения внешним видом очень напоминает обычные двухклавишные выключатели. Посредством клавиш осуществляется включение и отключение осветительного прибора, а также регулируется мощность освещения.

Поворотно-нажимной

Дополнительные части вариатора: резисторы и конденсаторы. Поворотно — нажимной вариант исполнения имеет принцип действия, аналогичный поворотному устройству, но для включения системы освещения требуется немного «утапливать» ручку.

Разновидность диммеров

Диммеры можно разделить на:

• Модульные. Устанавливают такие диммеры, как правило, в распределительные щитки. С их помощью происходит управление освещением на лестничных клетках и в коридорах. Управление происходит клавишным выключателем или специальной кнопкой. Нажимая на эту кнопку, человек включает и выключает лампы, если же кнопку удерживать дольше пяти секунд, то появляется возможность регулирования уровня яркости ламп.
• Диммеры, которые устанавливаются в монтажную коробку. Данные регуляторы используются с галогенными лампами и лампами накаливания, управляются они специальной выносной кнопкой.
• Моноблочные светорегуляторы. Устанавливаются такие диммеры в обычный подрозетник и подключают их как обычные выключатели. Рекомендуется, однако, соблюдать при подключении полярность.

Моноблочные светорегуляторы по управлению делятся на:

1. Нажимные и поворотные. Когда происходит нажатие на ручку лампы, а также лампа включаются или выключаются, а если произвести вращение ручки, то произойдёт регулировка свечения и яркости ламп.
2. Диммеры поворотные. Управление таких регуляторов происходит за счёт вращения ручки, которая регулирует яркость света.
3. Диммеры клавишные. По виду, такие диммеры схожи с обычными выключателями. Одной клавишей включаются и выключаются лампы, а второй регулируется уровень яркости этих ламп.
4. Диммеры сенсорные. Одна из самых продвинутых разновидностей светорегуляторов. Такие диммеры не имеют деталей, которые двигаются, это делает прибор наиболее надёжным. Один сенсор отвечает за выключение и включение ламп, остальными регулируется яркость. Несмотря на плавное переключение, оно все же является ступенчатым — это означает, что уровней яркости несколько.
5. Регуляторы яркости с пультом управления. Вариант комфортный и очень удобный. При помощи пульта можно регулировать освещение не вставая с места. В таких регуляторах часто присутствует возможность ручной регулировки яркости.

Помимо вышеперечисленных градаций светорегуляторов, они ещё подразделяются на разновидности ламп, с которыми они работают:

• Диммеры для ламп галогенных 220В и накаливания. С лампами галогенными и лампами накаливания работают практически все регуляторы света. При условии, что работают они от 220В. У ламп есть инертность, а индуктивности и ёмкости нет. Следует помнить, что если уменьшается напряжение, то происходит изменение цветовой температуры света. Она будет уменьшаться, и излучение начнёт приобретать красный оттенок. Цвет может стать неприятным при маленьких напряжениях на лампу.
• Диммеры для галогенных низковольтных ламп. Если будут регулироваться лампы галогенные 12–24В, в этом случае необходим понижающий трансформатор. Маркировка у такого трансформатора RL. Для электронного трансформатора нужны светорегуляторы с маркировкой С. Данная маркировка показывает, что возможно работать нагрузкой ёмкостной. Диммеры должны обладать возможностью плавного включения и отключения ламп. Срок службы таких ламп существенно снижается из-за резких перепадов напряжения.
• Регуляторы яркости для ламп люминесцентных. Регулирование таких ламп самое проблематичное. Данный вид ламп не поддаются регулированию стандартным стартером. В этом случае нужно другое пусковое устройство. Называется такое устройство ЭПРА, то есть электронная пускорегулирующая аппаратура. С данной аппаратурой на лампу питание подаётся с частотой 20–50 кГц. Меняя частоту, можно изменять и силу тока, которая протекает через лампу, таким образом, изменяя уровень свечения.
• Регуляторы для светодиодов. Для регулирования светодиодов применяется широтно-импульсная модуляция. Другими словами, на импульсы тока подаются на светодиод, при этом амплитуда оптимальная, а длительность импульса регулируется, таким образом, меняется яркость. Мерцаний нет, потому что присутствует высокая частота импульсов, она может достигать 300кГц.

Как определить яркость светодиодов

Ватты, люмены, длина волны, свечи, канделы, мили канделы — это лишь немногая часть терминов, которые используются для определения яркости света. Вот несколько параметров, которые необходимо знать для бытового определения яркости, не вдаваясь в подробности фотометрии:. Сила света luminous intensity, обычно измеряемая в канделах -cd или миликанделах mcd. Яркость одной канделы примерно равна яркости одной обычной свечи. Этот параметр зависит, в том числе, от типа линзы.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Характеристики светодиодов SMD 3528, 5050, 5630, 5730
• Как определить яркость светодиодной ленты
• Светодиодное освещение
• Яркость свечения светодиодных ламп. Напряжение светодиодных ламп. Яркость светодиодных ламп
• Световой поток светодиодных ламп
• От чего зависит яркость свечения светодиода и как ее регулировать

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Расчет резистора для светодиода

Характеристики светодиодов SMD 3528, 5050, 5630, 5730

Все большую популярность среди осветительных приборов приобретают светодиодные источники света. Несмотря на довольно высокую стоимость изготовления, переход на такой тип освещения всего лишь вопрос времени. LED международное обозначение лампы обладают преимуществами перед лампами накаливания и люминесцентными светильниками.

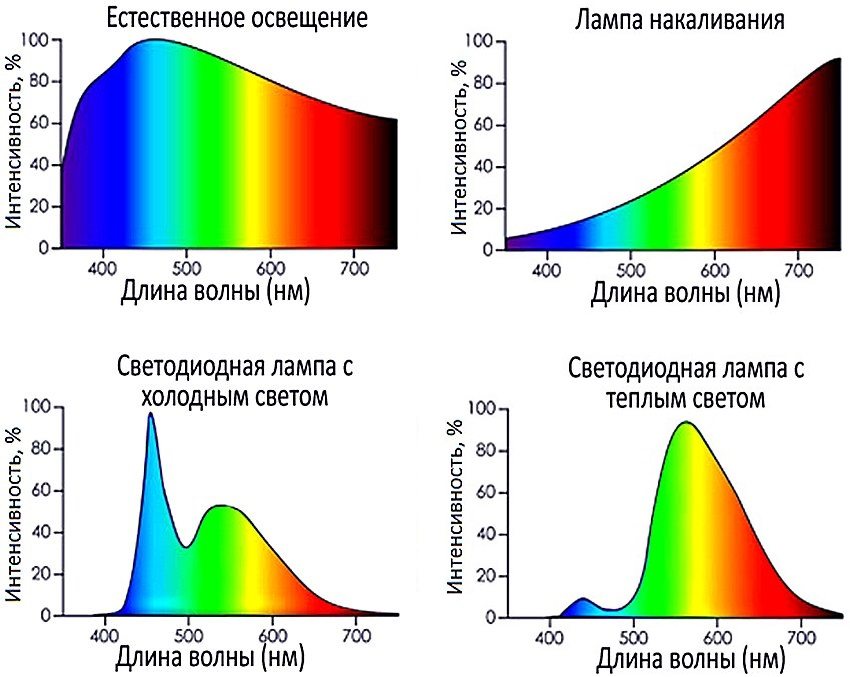

Их параметры, такие, как спектр цвета, цветовая температура, яркость, поддаются регулировке. Потенциал светодиодных светильников позволяет использовать их во всех сферах освещения: от дома применения в осветительных системах авто. Рассмотрим же какой световой поток у светодиодных ламп. Принцип работы светодиода можно описать как взаимодействие двух противоположно заряженных полупроводников, создающих p-n-переход контакт электронов.

В процессе взаимообмена электронами на его границе создается световое излучение. Основные характеристики, позволяющие оценить качество светодиодного светильника :. Складывается он из следующих показателей:. Яркость лампы диодного типа уменьшается в течение срока эксплуатации. Также он может теряться по мере прохождения через линзу или накладку, защищающую источник света.

Световой поток светодиодной лампы тем выше, чем больше мощность светодиода и выше напряжение в электрической сети питания. Световой поток представляет собой световое излучение, распространяющееся во всех направлениях, длину волн которого может воспринимать человеческий глаз.

Единица измерения потока света лампы накаливания — люмен Лм. Светодиодный источник света излучает электромагнитные волны разной длины. Световой поток измеряется суммарным значением видимых глазом световых волн, а также волн инфракрасного и ультрафиолетового излучения, с учетом усредненной кривой чувствительности человеческого глаза к восприятию световых волн.

По его значению определяется поток света светодиодных светильников. Читайте также более подробно про ультрафиолетовые лампы. Узнать больше можно просмотрев видео от всемирноизвестного производителя Philips. В видеоролике подробно рассказано о том, что такое люмен и как он поможет выбрать наиболее подходящий осветительный элемент. Хозяйкам важно знать, что светодиодные лампы не так эффективны для выращивания цветов, как люминесцентные светильники для растений.

Сила света определяет интенсивность освещения источником света во множественных точках пространства. Единицей ее измерения является кандела кд , зависящая от эталонного источника освещения. Световой поток светодиодной лампы рассчитывается как отношение потока света, равномерно распределенного в его пределах, к телесному углу.

Рекомендуем Вам также более подробно прочитать о том, как рассчитать освещенность помещения. Самостоятельно определить, какова сила света, можно при помощи прибора люксметр.

Для этого необходимо замерить освещенность в нескольких точках исследуемого места. Подробнее о технических характеристиках светодиодных ламп читайте здесь. В таблице приведены соотношение мощности и уровня светоотдачи некоторых моделей диодных светильников. ЛЕД лампы превосходят по техническим характеристикам энергосберегающие лампы , в том числе и по яркости. Убедиться в этом поможет следующая таблица. По приведенным выше сравнительным данным, можно сделать вывод, что светодиодные светильники более экономичны в потреблении электроэнергии.

Световой поток таких источников света наиболее эффективен в применении в различных областях освещения. Искала как сэкономить на электроэнергии, без потери яркости.

Наткнулась на статью про светодиодные лампы. Решила рискнуть и вместо люминесцентных ламп установить по всей квартире светодиодные. Девушки, и не только, я была настолько удивлена, при таком же использовании света цена за свет пришла в 2 раза меньше, чем обычно Я глазам своим не поверила.

Собирался приобрести для дома светодиодные лампы. Очень долго сомневался, нужно ли это и, в итоге, решил все подробно изучить. Теперь, благодаря прочитанному, я знаю, что именно мне нужно, и ,как только найду подходящую модель, приобрету ламы данного типа. Самое главное, помимо того, что они потребляют меньше энергии, затрат при переходе на такие лампы никаких, цоколь от обычной лампы по размеру подходит и для светодиодной. И заменив в доме все лампы, я заметила, что они еще и служат дольше, так что это не только экономия за оплату счетов электроэнергии и практически никаких дополнительных финансовых трат.

Содержание 1 Принцип работы и основные характеристики 2 Мощность светового потока 2.

Принцип функционирования LED лампы. Основные формулы для вычисления светового потока. Сравнение дальности и яркости свечения ламп галогенного и LED типов.

Читайте далее: Как правильно выбрать и выгодно купить потолочные лампы дневного света. Светодиодные светильники для офисных помещений: повышение производительности и экономия бюджета. Как правильно выбрать вид производственного освещения. Как выбрать энергосберегающую лампу правильно. Помогла статья? Оцените её:. Технические характеристики светодиодных ламп — понятно о сложном, интересно о важном.

Возможности и область применения диммеров для светодиодных ламп. Использование светодиодных светильников для производственных помещений: плюсы и минусы.

Ира Ответить. Дмитрий Ответить. Alina Ответить. Как сравнить световой поток светодиодной лампы и лампы накаливания? Нажмите, чтобы отменить ответ. Ваше имя.

Как определить яркость светодиодной ленты

Базовый ассортимент светодиодных ламп Philips, наиболее доступная линейка для быстрого перехода на LED. Широкий ассортимент светодиодных ламп Philips для любого уголка вашей квартиры и дома. Современные светодиодные лампы в классическом привычном дизайне. Отличная замена ламп накаливания. Выберите свою светодиодную лампу Philips и наслаждайтесь качественным и безопасным светом.

Косинусным называется такой излучатель, яркость которого не зависит от Диаграмма направленности такого излучателя определяется Сборка китайская на 90 ватт из светодиодов (в каждом по два.

Светодиодное освещение

Все большую популярность среди осветительных приборов приобретают светодиодные источники света. Несмотря на довольно высокую стоимость изготовления, переход на такой тип освещения всего лишь вопрос времени. LED международное обозначение лампы обладают преимуществами перед лампами накаливания и люминесцентными светильниками. Их параметры, такие, как спектр цвета, цветовая температура, яркость, поддаются регулировке. Потенциал светодиодных светильников позволяет использовать их во всех сферах освещения: от дома применения в осветительных системах авто. Рассмотрим же какой световой поток у светодиодных ламп. Принцип работы светодиода можно описать как взаимодействие двух противоположно заряженных полупроводников, создающих p-n-переход контакт электронов. В процессе взаимообмена электронами на его границе создается световое излучение. Основные характеристики, позволяющие оценить качество светодиодного светильника :.

Яркость свечения светодиодных ламп. Напряжение светодиодных ламп. Яркость светодиодных ламп

Ватты, люмены, длина волны, свечи, канделы, мили канделы — это лишь немногая часть терминов, которые используются для определения яркости света. Вот несколько параметров, которые необходимо знать для бытового определения яркости, не вдаваясь в подробности фотометрии:. Сила света luminous intensity, обычно измеряемая в канделах -cd или миликанделах mcd. Яркость одной канделы примерно равна яркости одной обычной свечи.

В отличие от обычных ламп накаливания, различающихся только мощностью и качеством изготовления, светодиодные лампы имеют много параметров, влияющих на качество и безопасность освещения.

Световой поток светодиодных ламп

Выбирая светодиодные лампы для авто, большинство даже не знают требования к их яркости, хотя это самое важное, что надо знать. Обычно получается, что делая покупки в интернет-магазинах, вы прислушиваетесь к советам и рекомендациям консультантов из магазина, ведь специалист советует, и зачастую они вам предлагают попробовать:. В итоге вы устанавливаете их, они не дают желаемого результата, Вы остаетесь недовольны и покупки забрасываете на дальнюю полочку в шкафчик. Если вы решили установить светодиодную лампу для авто , то посмотрите на маркировку галогенки и узнайте её цоколь. Световой поток светодиодки должен быть примерно равный яркости галогенки, а в лучшем случае превышать её. Если этого не получается, то откажитесь от установки или увеличьте свой бюджет на покупку, ведь хорошая и качественная будет служить вам в несколько раз больше галогенной.

От чего зависит яркость свечения светодиода и как ее регулировать

Все вы, наверное, слышали про мировой заговор. Масоны, инопланетяне и евреи Производители электрических лампочек вступили в него сто лет назад, чтобы лампочки не служили вечно, а перегорали каждый месяц и жрали уйму электричества. И только сейчас путы заговора разорваны и лампочковые магнаты раздавлены великой империей Китая, завалившей весь мир вечными и экономичными светодиодными лампами. Но не расслабляйтесь — мировой заговор не сдается. Короче, все врут с.

Виды светодиодных ламп; Как правильно выбрать светодиодную лампу для Таблица поможет определить яркость лед лампочки в соотношении с.

Светодиоды, или светоизлучающие диоды LED — light emitting diodes известны с х годов. Два поколения знают их как индикаторы вриключения и елочные гирлянды. Последнее привело к появлению конструкций, излучающих белый цвет:.

Активное внедрение светодиодов в системы освещения и подсветки обусловлено их высокой надежностью, низким энергопотреблением, большим сроком эксплуатации, удобством применения и широтой спектра задач, решаемых с помощью светодиодных светильников.

Для питания светодиодов необходим стабилизированный ток, поэтому в качестве его источника применяется специализированный драйвер. Существующая на мировом рынке конкуренция среди производителей мощных осветительных светодиодов побуждает разрабатывать и выпускать продукцию с всё более качественными характеристиками и лучшими параметрами. В выгодной ситуации, конечно, оказываются те производители, которые обладают собственной эффективной технологией производства и проводят достаточный объем научно-исследовательских и опытно-конструкторских работ.

По мере того как системы освещения становятся более технически сложными, вопросы надежности и долговечности источников света, напрямую связанные с затратами на закупку, монтаж и обслуживание световых установок, приобретают все большее значение.

Заполните все поля и отправьте нам форму. В удобное для Вас время мы перезвоним Вам на указанный телефонный номер. При оформлении вы соглашаетесь на использование ваших персональных данных. Заполните все поля и отправьте нам данную форму. В ближайшее время мы обязательно ответим на ваше обращение. Обратите внимание, что цена может отличаться от указанной на сайте.

Качественные светодиодные лампы помогают улучшить параметры освещенности жилых и офисных помещений. Они стабильно работают, не мерцают, хорошо сохраняют оттенки предметов. Производители указывают основные параметры светодиодных ламп на упаковке.

Что определяет яркость лампочки?

При покупке лампочки конкретные характеристики довольно просты!

Цветовая температура зависит от шкалы Кельвина, цветопередача зависит от CRI.

Но такая простая вещь, как яркость, заключается не только в том, чтобы посмотреть на люмены и сделать это.

На яркость могут влиять и другие факторы, например напряжение и сила тока.

Яркость лампы зависит как от тока, так и от напряжения в зависимости от того, подключена ли лампа параллельно или последовательно. Тип лампы и коэффициент светоотдачи светильника также определяют общую яркость.

Напряжение, ток и мощность: что влияет на яркость?

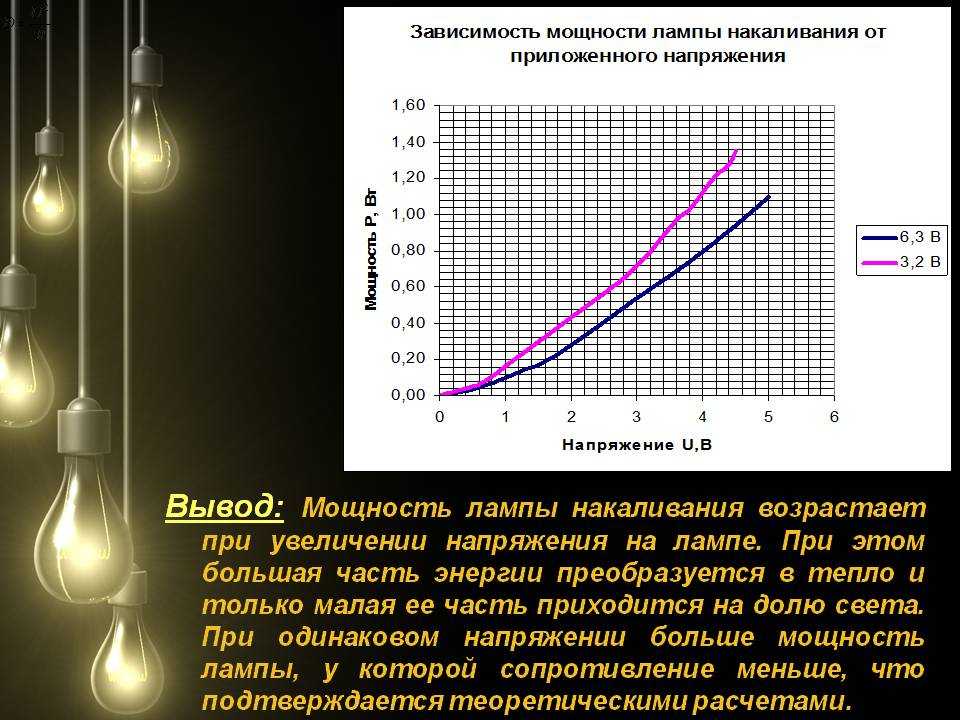

Прежде всего, яркость лампочки, световая (и тепловая) энергия зависят от подводимой к лампочке мощности.

А мощность, измеряемая в ваттах, представляет собой произведение напряжения и тока, то есть мощность = напряжение x ток, P=VI.

Технически яркость зависит как от напряжения, так и от тока.

Увеличение напряжения или тока увеличивает яркость лампы. В лампах накаливания так и есть.

Но с технической точки зрения вы обычно не можете увеличить ток на своем конце. Тем не менее, иногда вы можете увеличить напряжение, позволяя протекать большему току и, в свою очередь, мощности или яркости.

Когда яркость увеличивается, это также означает, что температура нити внутри лампы накаливания также увеличивается.

Однако лампочка будет светить настолько ярко, насколько позволяет максимальное напряжение. Если вы поднимете напряжение выше, нить накала перегреется и перегорит.

Это максимальное указанное напряжение позволяет лампе накаливания работать с максимально возможной яркостью. Это называется рабочим напряжением.

С другой стороны, конечно, уменьшение подаваемого напряжения погасит лампочку. Это относится к лампам, включенным последовательно и параллельно.

Со светодиодами дело обстоит немного иначе. Светодиоды не предназначены для работы при различных напряжениях, но вместо этого вы можете изменять ток.

Это связано с тем, что даже незначительное изменение напряжения быстро увеличивает ток, что, в свою очередь, увеличивает яркость. Это может повредить светодиод.

Изменяя скважность постоянного тока с помощью устройства широтно-импульсной модуляции (ШИМ), можно добиться более точного изменения яркости светодиодов.

И хотя вы можете уменьшить напряжение, то есть светодиод будет иметь меньшую яркость, это не обязательно.

Аналогично, повышение напряжения выше указанного фиксированного напряжения приведет к повреждению светодиода. В основном при высоком напряжении светодиод некоторое время ярко горит, затем медленно поворачивается, становится темнее и выходит из строя.

Зависит ли яркость от сопротивления?

Когда речь идет о влиянии на яркость, еще один фактор играет важную роль в том, что заставляет лампочку светить ярко или тускло.

Яркость лампы накаливания во многом зависит от сопротивления. Чем выше сопротивление току проводки, схемы и лампочки, тем ниже будет ток, ниже мощность и ниже яркость.

И наоборот, меньшее сопротивление означает большую яркость.

При включении лампы накаливания температура нити накала низкая, что означает низкое сопротивление, что позволяет пустить ток.

Итак, первая доля секунды традиционной лампочки тусклая. Он сразу достигает полной яркости по мере повышения температуры нити накала, а также увеличения сопротивления.

Это мгновенное более высокое сопротивление позволяет снизить ток. Он регулирует ток до равновесия или стабильной цепи, при которой лампочка работает со стандартным током.

Читайте также: Нагревают ли комнату лампочки накаливания?

Сопротивление в лампе может быть вызвано нитью накала, проводкой, фактическими резисторами в цепи и любыми другими металлическими компонентами. По сути, сама лампочка тоже своего рода резистор.

Поэтому очень важно иметь качественную проводку внутри дома и офиса, чтобы иметь максимальную яркость и наименьшие потери энергии при преодолении сопротивления.

Используемый материал и толщина проводов влияют на сопротивление и последующие потери энергии. Вы не ошибетесь с высококачественными проводами.

Влияет ли яркость на яркость при последовательном и параллельном подключении ламп?

Цель должна состоять в том, чтобы настроить электрические компоненты, приборы и освещение наиболее рациональным и рациональным способом.

Это означает выбор между параллельным или последовательным подключением цепей. Только один из них является правильным путем.

При параллельном соединении ламп напряжение на каждой отдельной лампе в цепи будет таким же, как и на источнике питания.

Поэтому их яркость также будет одинаковой, и все они будут одинаково яркими или тусклыми, питаясь от одного и того же источника.

Это лучший способ подключения лампочек и электроприборов в доме, чтобы в электрической сети было одинаковое напряжение и мощность.

Еще одним интересным преимуществом параллельного подключения лампочек является то, что если одна лампочка в цепи перегорит по какой-либо причине, остальные лампочки будут продолжать работать, потому что они как бы напрямую подключены к источнику питания.

Например, праздничные гирлянды изготавливаются путем последовательного соединения набора лампочек параллельно друг другу. Таким образом, когда одна лампочка выходит из строя, соседние 5-10 лампочек также перестают работать, но остальная часть цепочки продолжает работать.

Однако при последовательном подключении лампочки имеют одинаковый ток. Таким образом, они делят доступное напряжение на количество лампочек в последовательной цепи.

По мере того, как напряжение, доступное для лампочек, падает, падает и мощность, поскольку P=VI. На самом деле яркость снижается с каждой последовательно добавленной лампочкой.

И снова, последовательно соединенные лампочки являются частью одной и той же цепи, и когда выходит из строя одна, вместе с ней выходит из строя и вся цепь.

Так что, если у вас есть возможность, обязательно установите параллельное освещение, даже если это требует большего количества проводки и более тщательного управления проводами.

Какие еще факторы влияют на яркость?

Другие, менее очевидные факторы также влияют на яркость вашей лампочки в конце дня. Многое зависит от светильника и конструкции самой лампочки.

Во-первых, расположение светильника является простым, но важным отличием. Чем выше ваш светильник находится на потолке, тем менее ярким он будет казаться. Луч света становится более концентрированным и, следовательно, ярче, чем ниже опускается светильник.

Еще одна менее очевидная спецификация, которую вы, возможно, захотите рассмотреть, — это коэффициент светоотдачи (LOR), который говорит нам, какой процент света теряется внутри светильника.

Вы хотите рассмотреть светильник с высоким процентом LOR, поэтому используйте яркость и электричество ваших ламп максимально эффективно.

Во-вторых, поскольку лампы накаливания отражают свет во всех направлениях, даже там, где это не нужно, в них иногда используются рефлекторы для направления луча света в заданную область.

Но использование отражателя также приводит к потерям светоотдачи каждый раз, когда свет отражается внутри лампы, где-то между 10-30% потерь.

С другой стороны, светодиоды излучают направленный свет, и при необходимости их можно настроить так, чтобы они светили на 360°, используя луковицы кукурузы или круглые лампочки.

Поэтому при выборе новой лампы учитывайте угол луча и использование ненужных отражателей.

Наконец, самое важное и очевидное число, на которое вам нужно обратить внимание, это, конечно же, люмены, которые являются мерой светового потока в люменах. Это точно скажет вам, насколько яркая лампочка.

Заключительные слова

Как видите, есть много вещей, которые влияют на яркость лампочки. Суть в том, что люмен — не единственное, что способствует этому.

Вы всегда должны обращать внимание на коэффициент светоотдачи светильника, размер и высоту светильника на потолке.

Пробовали ли вы включать лампы последовательно или параллельно?

Знаете ли вы, из какого материала проводка внутри вашего дома или офиса?

Дайте мне знать в комментариях ниже.

Ищете светодиодную лампу, но не знаете, какой тип вам нужен?

Воспользуйтесь моим бесплатным подборщиком лампочек и выберите нужную лампочку за несколько кликов.

ИСПОЛЬЗУЙТЕ ЛАМПОЧКУ

При яркости светодиодов и различных резисторах я говорю о токе или напряжении?

Спросил

5 лет, 2 месяца назад

Изменено 5 лет, 2 месяца назад

Просмотрено 2к раз

\$\начало группы\$

Я строю параллельную схему, в которой используются красный светодиод, зеленый светодиод и источник питания 3 В. Я знаю, что использую резистор с большим сопротивлением (130 Ом) для красного светодиода, потому что он имеет более низкое прямое напряжение, чем зеленый светодиод (75 Ом). Я также знаю, что если бы я использовал один и тот же резистор 75 Ом на обоих, красный светодиод будет светиться ярче, чем зеленый светодиод.

Как рассказать о том, что делает резистор? Говорю ли я, что красному светодиоду требуется меньший ток, чем зеленому светодиоду, чтобы светиться так же ярко, поэтому у него есть более мощный резистор для уменьшения тока? Или я говорю, что красный светодиод требует меньшего напряжения, чем зеленый светодиод, чтобы светиться так же ярко, а резистор поглощает напряжение из-за V = IR? Кажется, что о резисторах всегда говорят по току, а о светодиодах всегда говорят по напряжению. Не уверен, есть ли вообще разница между этими двумя способами формулировки.

• напряжение
• светодиод
• ток
• резисторы

\$\конечная группа\$

\$\начало группы\$

Как я могу рассказать о том, что делает резистор?

В этом случае вы называете резистор токоограничивающим резистором, потому что его функция заключается в ограничении тока диода.

Могу ли я сказать, что для красного светодиода требуется меньший ток, чем для зеленого светодиода? светиться так же ярко, поэтому у него есть более мощный резистор для уменьшения тока?

Невозможно сравнить красный светодиод с зеленым светодиодом, при взгляде на светодиод действует несколько факторов, в том числе: человеческий глаз, мы видим зеленый очень хорошо. Источник: NPL

2) Светодиоды имеют разные кривые эффективности, разное падение напряжения и разную интенсивность. Красный цвет более яркий, чем зеленый, но для глаз зеленый легче заметить.
Источник: журнал LED

Или я говорю, что красный светодиод требует меньшего напряжения, чем зеленый светодиод, чтобы светиться так же ярко, а резистор поглощает напряжение из-за V=IR?

Можно сказать, что красный светодиод требует меньшего напряжения для того же количества тока, потому что его падение напряжения ниже, чем у зеленого светодиода. Но падение напряжения и ток имеют мало общего с яркостью светодиода.

Источник: LEDnique

\$\конечная группа\$

2

\$\начало группы\$

Я бы сказал, что резисторы, используемые последовательно со светодиодами, управляют током через светодиоды, а не напряжением на них.

Напряжение на светодиоде определяется главным образом химическим составом и цветом светодиода и незначительно зависит от силы тока.

\$\конечная группа\$

\$\начало группы\$

Вы остаетесь такими, как «Красный светодиод D1 имеет прямое падение напряжения 2,2 Вольта, а резистор R1 ограничивает ток светодиода до 10 мА»

Резисторы серии LED служат для ограничения тока. Светодиоды имеют спецификацию «прямого напряжения» при некотором токе смещения. Это означает, что когда через светодиод протекает определенное количество тока (обычно называемое «Если» или «прямой ток»), вы будете считывать определенное заданное напряжение, если поместите свой измеритель на светодиод (обычно это называется «прямое напряжение»).

Взгляните на таблицу здесь: http://dangerousprototypes.com/docs/File:LED_FWV.jpg Это взято с этой страницы: http://dangerousprototypes.com/docs/Basic_Light_Emitting_Diode_guide

В нем говорится, что «типичный» красный светодиод имеет Vf = 2,2 Вольта при 20 мА. Таким образом, если у вас есть источник питания 5 В, а на светодиоде 2,2 В, это означает, что резистор будет иметь 5 В — 2,2 В = 2,8 В на нем.

Допустим, нам нужно 10 мА вместо 20 мА. Можно предположить, что при уменьшенном токе напряжение на светодиоде все еще близко к 2,2 В (потому что так работают диоды).

Таким образом, вы можете вычислить номинал резистора, который вам нужен, используя закон Ома: 2,8 В / 10 мА = 280 Ом, чтобы ограничить ток светодиода до 10 мА.

\$\конечная группа\$

\$\начало группы\$

Светодиоды аналогичны диодам Зенера, и ток можно легко контролировать с помощью ограничителя CC или источника CV с разностью напряжений, ограниченной последовательностью R.

If= (Vdd-Vf)/Rs , If = прямой ток номинальный

Световой поток определяется размером чипа, рейтингом Pd, рейтингом в люменах, цветом, эффективностью, увеличением объектива или шириной луча.

Многие современные 5-мм светодиоды за последние 15 лет стали в .>1000 раз ярче благодаря росту эффективности и размеру кристалла. 10000-30000 мкд 30-градусные детали делают старые 350 мкд довольно тусклыми

Но когда используются синий, зеленый, белый, 3,3 В лучше, чем 3,0 В, поскольку Vi @If колеблется около 3,1 В, поэтому Rs мало, в зависимости от партии и спецификаций, например, 100 Ом для Rs может не быть падением на 0,2 В, что составляет 20 мА.

\$\конечная группа\$

Твой ответ

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Шкала яркости светодиодных ламп и таблицы цветов

Как купить светодиодные лампы для дома

Освещение вашего дома или офиса составляет около 15% ваших общих счетов за электроэнергию. В среднем на освещение вашего дома тратится 200 долларов в год. Эти цифры могут показаться не такими уж большими, но подумайте вот о чем: вы можете сократить эти расходы вдвое с небольшими затратами и почти без усилий с вашей стороны. Просто заменив лампы накаливания на светодиоды, вы можете значительно снизить затраты на электроэнергию в своем доме и уменьшить свой углеродный след 9.0003

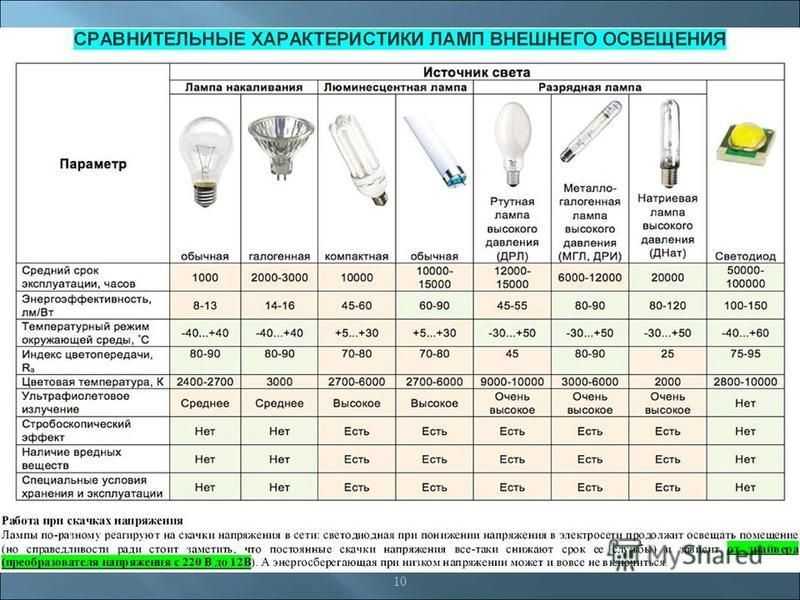

Сравнение лампочек

Почему я больше не могу получить КЛЛ?

КЛЛ когда-то были передовыми технологиями энергоэффективности. Так куда они пошли? Короткий ответ: светодиоды пришли и сделали их устаревшими. Светодиоды более эффективны, долговечны и безопасны, чем любые другие лампы на рынке.



Яркость (люмены) и температура (Кельвины) светодиодов

Мы обычно думаем о яркости лампочки в мощности. Однако мощность просто представляет собой количество энергии, необходимое для использования лампы. Шкала люменов указывает яркость лампы и должна использоваться при выборе нового светодиода. Чтобы максимально сэкономить на счетах за электричество, замените лампочки наименьшей мощностью для желаемого люмена (яркости). Мы облегчаем вам задачу, указывая сравнимую мощность ламп накаливания на странице каждой лампочки.

Готовы переключиться? EnergyEarth здесь, чтобы облегчить вам задачу. Приведенная ниже таблица люменов лампочки и мощности в ваттах поможет вам понять, какая светодиодная лампа сравнима с вашей текущей лампой накаливания. Просто возьмите текущую мощность лампы накаливания и выберите соответствующий эквивалент светодиодной лампы по шкале яркости в люменах. Обратите особое внимание на люмены, так как это число указывает на яркость или светоотдачу лампы. Для максимальной экономии энергии выбирайте лампочку с наименьшей мощностью, подходящей для ее использования.

Потребление электроэнергии в ваттах		Минимальная выработка света в Lumens
Работа	2 — 3	0 — 200
25	3 — 5	200 — 300
40	5 — 7	300 — 500
60	7 — 9	500 — 700
75	10 — 14	700 — 1250
100	14 — 18	1 250 — 2300



Шкала Кельвина

Цвет света или цветовая температура измеряется по шкале Кельвина. Светодиоды доступны в теплых тонах (низкий k), чтобы соответствовать желтоватому свету ламп накаливания, но вы также можете выбрать более холодные цвета (высокий k) с более белым или голубым светом. Вот таблица цветовой температуры для справки:

Светодиод какой формы выбрать?

Светодиоды бывают самых разных размеров и с разным типом крепления. Наиболее распространенными являются:

• А-образная форма : Сохраняет тот же вид, что и лампы накаливания, и часто используется в светильниках, где лампа видна.
• Глобус : Точно такие же глобусы, которые у вас уже есть, но более эффективные. Для использования в туалетных столиках, подвесных светильниках и других местах, где лампочка видна.
• Semi Globe : Может использоваться в любом приспособлении, которое вы бы поместили в глобус. Они устраняют потери света, направляя свет вперед от светильника.
• Отражатель : Идеально подходит для потолочных вентиляторов, утопленных банок и следящего освещения, поскольку они обеспечивают направленное освещение области.
• Candelabra/Flame Tip : идеально подходит для настенных бра, некоторых потолочных вентиляторов и закрытых наружных светильников, где требуется свечное освещение.
• Наружная : Влагостойкие, что означает, что их можно использовать снаружи в открытых светильниках без повреждения лампы или светильника. Большинство из них имеют форму рефлектора, что делает их идеальными для наружных прожекторов.
• 3-ходовой : Так же, как лампы накаливания с 3-ходовыми лампами. Они могут переключаться между 3 уровнями освещенности, что делает их идеальными для многих настольных и напольных ламп. Используйте только светодиоды, специально предназначенные для использования в 3-контактных разъемах для оптимальной экономии. (отличается от диммируемых ламп)
• Диммируемый : Сделано специально для использования в диммерных переключателях. Избегайте использования недиммируемых светодиодов с диммерным выключателем, так как срок их службы сократится.



Нажмите «Внутреннее освещение» или «Наружное освещение» и воспользуйтесь нашей таблицей, чтобы определить, какой тип лампы вам нужен.

Чтобы правильно выбрать лампочку для дома, необходимо учитывать конкретное применение и тип светильника.

А-образный  Рефлектор Декоративный

Отражатель Влагостойкий рейтинг Солнечная

Как еще я могу сэкономить деньги и энергию?

Помимо замены старой лампы накаливания на светодиоды, вы можете внести множество изменений, которые сэкономят вам деньги и энергию в долгосрочной перспективе.

• Установите диммеры, чтобы ваши новые лампочки служили еще дольше и увеличивали ваши сбережения.
