как правильно сделать котельную в деревянном доме

• Планировка дома из бруса с котельной
• Как выбрать котел для котельной в деревянном доме
• Оборудование котельной
• Особенности монтажа котельной в доме из бруса
• Устройство вентиляции

Устройство качественной, функциональной и безопасной системы отопления — одна из важнейших задач, которую необходимо решать при строительстве деревянного дома из бруса.

Среди всех вариантов организации отопительной системы строительство котельной считается одним из наиболее предпочтительных. Котельная, созданная в отдельном помещении, позволяет обеспечить в жилище комфортные условия проживания в любое время года и при любых температурах окружающей среды.

В этой статье мы подробно разберемся в вопросе, как правильно сделать котельную в деревянном доме, рассмотрим важные нюансы и особенности строительства.

Планировка дома из бруса с котельной

Первый вопрос, требующий решения при устройстве топочной — выбор оптимального помещения для размещения отопительного оборудования. По расположению можно выделить несколько наиболее распространенных вариантов котельных:

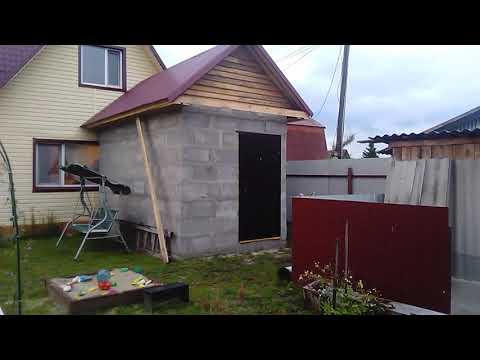

• Отдельно стоящая. Размещение котельной в отдельном сооружении является лучшим вариантом с точки зрения удобства эксплуатации и безопасности. В этом случае оборудование не будет доставлять никакого дискомфорта пользователям жилого сооружения, не будет создавать лишних шумов. При этом в отдельном сооружении, по действующим правилам, можно размещать наиболее мощное отопительное оборудование — более 200 кВт.
• Пристроенная. Котельная в пристроенном к дому помещении требует меньших финансовых затрат на сооружение, а также позволяет сэкономить на прокладке коммуникаций. При соблюдении действующих строительных норм в пристройке можно размещать отопительное оборудование мощностью 200 кВт и более.
• Внутри помещения. Котельная может быть размещена даже внутри уже выстроенного сооружения. По действующим нормативам, ее можно разместить в цоколе или на первом этаже рядом с нежилыми помещениями, например, с санузлом, кладовой или в кухне. В кухне мощность котла должна составлять не более 30 кВт, в отдельных помещениях внутри дома можно устанавливать оборудование мощностью до 60 кВт.

Как выбрать котел для котельной в деревянном доме

Современный рынок отопительного оборудования предлагает покупателям широкий выбор котлов, которые различаются мощностью и используемым видом топлива.

Рассмотрим основные виды:

• Газовые котлы. Самые экономичные и распространенные обогревательные устройства, требующие подключения здания к газовой магистрали. Котлы отличаются экологичностью, удобством и безопасностью. При отсутствии подключения здания к газовой магистрали можно использовать котлы, работающие на сжиженном топливе. Они не уступают обычным в функциональности, однако их эксплуатация требует больших затрат.
• Твердотопливные. Так называют отопительные установки, которые используют разные виды твердого топлива, включая дрова, уголь, брикеты и древесные пеллеты. Такие котлы отличаются невысокой стоимостью, однако их эксплуатация связана с многочисленными сложностями. В их числе: необходимость в отдельном помещении для хранения топлива, ручная закладка топлива, невозможность отрегулировать температуру в доме с точностью до нескольких градусов. Кроме того, твердотопливный котел может быть размещен только в отдельно стоящем сооружении.
• Жидкотопливные. Такие котлы работают на дизельном топливе. Их можно располагать только вне жилого сооружения для предотвращения возгораний. Имеют множество недостатков. В их числе: дороговизна топлива, образование едкого дыма при его сгорании, необходимость частой очистки и т.д.
• Электрические. Электрокотлы являются безопасными, поэтому их можно располагать внутри помещения. Отличаются экологичностью, не требуют чистки, однако потребляют много дорогой электроэнергии.

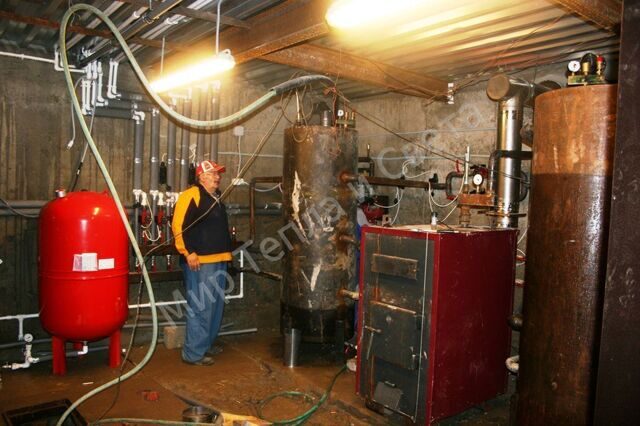

Оборудование котельной

Котельная, помимо котла, включает и другое оборудование, необходимое для обеспечения сооружения тепловой энергией:

• Водонагреватель. Бойлер требуется для нагрева воды.
• Коллектор. Используется для распределения и циркуляции воды в системе теплоснабжения.
• Расширительный бак. Обеспечивает компенсацию повышения давления при нагреве теплоносителя.
• Дымоход. Необходим для отвода продуктов горения.

Дополнительное оборудование и расходные материалы для котельной: трубопровод, запорная арматура, манометр, предохранительные клапаны и т.д.

Особенности монтажа котельной в доме из бруса

Чтобы сделать котельную в деревянном доме, необходимо провести предварительные расчеты, в ходе которых определяются характеристики отопительного оборудования, выбирается его оптимальное расположение, после чего можно переходить к монтажу.

Установка оборудования осуществляется в соответствии с особенностями выбранного котла.

Чаще всего для отопления используют газовые котлы, работающие от центральной магистрали или размещенного на участке газгольдера.

Монтаж газового котла

Котельные, работающие от магистрального газопровода, должны соответствовать требованиям, описанным в СП 62.13330.2011 и МДС 41-2.2000. В этих нормативных актах прописаны характеристики помещения, в котором можно размещать газовую котельную:

• площадь — не менее 15 м2;
• высота потолка — не ниже 2,2 м;
• наличие вытяжки, дымохода и окна;
• площадь окна — не менее 3 см2 на 1 м3 от объема помещения;
• окно должно быть снабжено форточкой;
• в нижней части двери должно быть предусмотрено отверстие для притока воздуха;
• стены котельной должны быть изготовлены из негорючих материалов;
• расстояние от котла до стен — не менее 10 см.

После установки отопительного оборудования и прокладки трубопровода необходимо обратиться в местное газовое ведомство, чтобы специалисты проверили систему и дали разрешение на ее подключение.

Установка котла для СУГ

Современные газовые котлы могут работать как от магистрального газопровода, так и от сжиженного газа, подающегося из газгольдера. Однако в этом случае они требуют дополнительной профессиональной настройки, регулировки газового клапана и замены форсунки.

Требования к монтажу те же, что и для обычной газовой котельной, однако необходимо также предусмотреть размещение газгольдера на участке.

Требования к монтажу газгольдера:

• арматура должна располагаться выше уровня земли;
• газгольдер должен размещаться под землей, на глубине более 60 см от верхней точки резервуара до уровня почвы;
• газгольдер устанавливается на опорные подпорки;
• горловина газгольдера должна быть оснащена усиливающим воротником;
• резервуар должен иметь электрохимическую защиту от коррозии.

Устройство вентиляции

Вне зависимости от того, решено пристроить котельную к деревянному дому или разместить газовое оборудование внутри строения, помещение должно иметь функциональные системы приточно-вытяжной вентиляции и дымоотведения.

Требования:

• диаметр вентканала рассчитывается с учетом мощности котла — 8 см2 на каждый 1 кВт мощности оборудования;
• высота дымохода определяется индивидуально, в зависимости от удаленности от козырька крыши;
• оголовок трубы не должен закрываться декоративными элементами;
• для увеличения тяги рекомендуется использовать дефлектор;
• горизонтальные участки дымохода не должны иметь суммарную длину более 3 м;
• на всю систему дымоотведения используется не более 2 поворотных муфт.

Соблюдение всех действующих строительных норм и противопожарных правил гарантирует долгий срок службы и безопасность оборудования.

Компания Render House занимается строительством домов с котельной по типовым и индивидуальным проектам. За более подробной информацией обращайтесь по телефону, указанному в шапке сайта.

Требования к котельной в частном доме: размещение, вентиляция, схема (видео)

Во время строительства собственного частного дома мы очень тщательно продумываем планировку и интерьер каждой отдельной комнаты, от гостиной до санузлов. Но на стадии проектирования не стоит забывать о котельной, без которой в частном доме просто не обойтись. Здесь, конечно, не нужны особые дизайнерские таланты, все предельно просто и регламентировано. Но все же к обустройству этого помещения необходимо подойти со всей серьезностью и учесть все требования к котельной в частном доме. В противном случае вы рискуете не только «схлопотать» штраф, но и спровоцировать в вашем доме пожар.

В любом частном доме не обойтись без котельной, проектирование которой необходимо тщательно продумать, иначе может возникнуть пожар.

Требования к помещению котельной в частном доме во многом зависят от мощности котла и энергоносителя.

Так, к примеру, электрические котлы можно устанавливать в любом помещении, для них не требуется отдельная котельная, но ее все же можно обустроить исходя из эстетических соображений. Что касается остальных типов котлов: газовых, жидкотопливных, твердотопливных и комбинированных, все они должны размещаться в специально отведенных для них местах.

Схема котельной в доме, в специальном помещении (подвал)

Существуют также различные варианты размещения котельной в частном доме:

• в отдельном здании;
• в доме, но в специально отведенном помещении;
• в качестве пристройки к частному дому;
• в отдельном мобильном модуле;
• на чердаке частного дома.

То есть котельная может размещаться как в пределах жилища, так и за его пределами. Если вы только планируете строительство дома, то целесообразно выделить под топочную отдельное помещение в пределах дома с соблюдением всех норм и требований, например, подвал или цокольный этаж.

Но в случае если вы модернизируете систему отопления уже существующего жилища и его площадь не позволяет разместить топочную внутри, то выходом из этой ситуации будет пристроенная или отдельно стоящая котельная. Среди всех остальных газовое отопление считается наиболее экономным и распространенным для обогрева частных домов, поэтому давайте рассмотрим нормативы и требования для обустройства именно газовой котельной.

Общие требования

Природный газ – взрывоопасное вещество, поэтому соответствующие службы предъявляют довольно строгие требования к обустройству газовой котельной. Для маломощных котлов до 30 кВт в частном доме не предусматривается отдельная топочная, они могут размещаться на кухне. Но лишь в случае, если это помещение отвечает следующим нормам:

Газовый котел можно разместить и просто на кухне, но при условии, что помещение отвечает необходимым нормам: площадь не менее 15 м², высота потолков 2,5 м, в помещении имеется вентиляция и т. д.

1. Площадь кухни должна составлять не меньше 15 м².
2. Высота потолков от 2,5 м.
3. Предусмотрена вентиляция помещения.
4. Общая площадь остекления на 1 м³ должна быть не меньше 0,3 м².
5. Наличие на соответствующую площадь одного окна с форточкой.
6. Внизу двери или над полом в стене предусмотрено воздухозаборное отверстие, которое в состоянии обеспечить постоянный приток воздуха.
7. Котел размещается на стенах из негорючих материалов на расстоянии 10 см.

Когда в помещении отсутствуют стены из негорючих материалов, то установка котла допускается и на оштукатуренные поверхности, но для этого они изолируются специальным экраном. При мощности котла до 30 кВт разрешается высота потолков 2,2 м. Если мощность котла превышает 30кВт, то для его установки необходима уже отдельная котельная, требования к которой отличаются в зависимости от ее расположения.

Вернуться к оглавлению

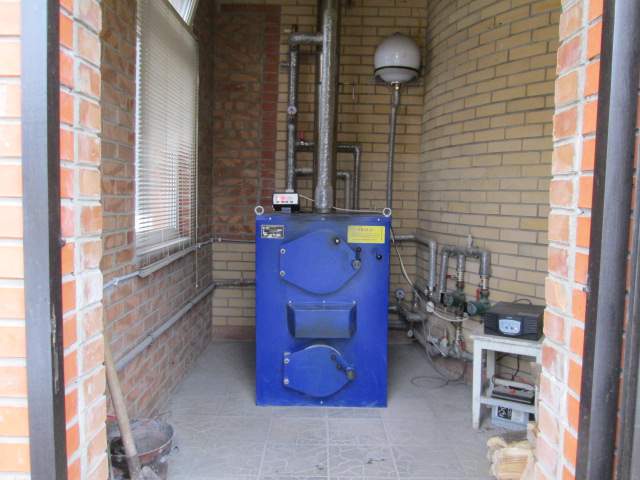

Размещение котельной в отдельном помещении

В частном доме газовая котельная может находиться на любом из этажей, в подвале, на цокольном этаже, на чердаке. Главное, чтобы, помимо общих норм, были соблюдены и следующие дополнительные требования:

• естественное освещение;
• выход на улицу;
• не площадь, а объем помещения не менее 15 м³;
• удобное обслуживание теплового агрегата и его вспомогательного оборудования;
• вентиляция с трехкратным обновлением объема воздуха в час;
• смежные комнаты должны быть отделены стенами с огнестойкостью не менее 0,75 ч.

Вернуться к оглавлению

Нормы для отдельно стоящей котельной

Отдельно стоящее топочное помещение более практично не только с точки зрения безопасности, но и в плане экономии жилой площади. Не стоит забывать и том, что любое газовое оборудование в процессе работы создает шум, а когда оно находится за пределами жилой территории, беспокоиться об этом вам не придется. Поэтому, если вы решили обустроить котельную не в частном доме, а на прилегающем к нему земельном участке, помимо общих норм, обратите внимание на следующие дополнительные требования:

• наличие в постройке фундамента, который не должен примыкать к фундаменту дома;
• специальный фундамент под котел, но при этом котел не должен возвышаться над уровнем пола более чем на 15-20 см, а контур фундамента не должен перекрывать контур котла больше чем на 5 см;
• цементный раствор для пола обязательно должен содержать песок;
• стены и крыша должны быть выполнены из негорючих материалов.

Помимо этого, к месту установки отопительного оборудования рекомендуется подвести канализационную трубу, чтобы в случае необходимости всегда можно было отсоединить теплоноситель от системы отопления.

Вернуться к оглавлению

Вентиляция котельной

Для нормальной работы отопительного агрегата, чей принцип построен на сжигании газа, постоянно необходим приток свежего воздуха, которого должно быть достаточно для утилизации продуктов горения. Чтобы обеспечить нормальный воздухообмен, в большинстве случаев хватает естественной вентиляции котельной. Старые окна и двери, а также наличие других незаделанных щелей обеспечивают достаточное количество воздуха. Но, если этого недостаточно либо ваше помещение достаточно герметично, лучше рассмотреть варианты дополнительного вентилирования. В противном случае воздух в вашей котельной наполнится продуктами горения и остатками газа, их следы будут отчетливо видны в виде копоти на стенах и потолке. Неэстетичный внешний вид топочной – это меньшие проблемы, которые может повлечь за собой плохая вентиляция.

Вернуться к оглавлению

Естественное вентилирование

Для котла, чья мощность не превышает 30 кВт, естественную вентиляцию можно обеспечить, проделав в стене отверстие диаметром 10-15 см, вставив в него пластиковую трубку и получив при этом своеобразный воздуховодный канал. Теперь осталось защитить его от попадания внешнего мусора. Это можно сделать при помощи обычной пластиковой или металлической сетки. С внутренней стороны воздуховод необходимо обеспечить обратным клапаном, который будет препятствовать выходу воздуха наружу. Таким образом обустраивается и вытяжное отверстие, которое необходимо на выходе прикрыть от дождя и снега. Приточное отверстие лучше всего расположить за топливником в нижней части перекрытия. Тогда воздух будет попадать прямиком в камеру сгорания, а не «гулять» по всей котельной. Вытяжное отверстие лучше расположить над котлом, поскольку продукты горения поднимаются вверх.

Вернуться к оглавлению

Искусственное вентилирование

Не всегда есть возможность обустроить естественную вентиляцию, тем более что регулировать такой воздухообмен невозможно, ведь он в большей мере зависит от погодных условий. В таком случае стоит прибегнуть к искусственной вентиляции. Основными элементами в системе механической вентиляции являются вентиляторы, выбирать которые необходимо исходя из максимального количества расхода воздуха котлом с запасом до 30%.

Вернуться к оглавлению

Требования к устройству дымоходов

Для обустройства дымоходов котельных также существуют определенные требования, выполнение которых не менее важно для безопасной работы газового котла, чем все вышеперечисленное. Требования к дымоходу:

• диаметр труб должен соответствовать указанному в инструкции котла;
• высота труб не должна выступать за конек крыши больше чем на 5 м;
• на дымоходах не допускается установка зонтов;
• сечение дымохода должно соответствовать требованиям определенной модели котла;
• дымоход должен иметь цилиндрическую форму и быть изготовленным из металла и иметь отверстие для чистки;
• дымоход не должен иметь более трех поворотов или изгибов.

Все требования по обустройству дымохода должны быть строго выполнены, поскольку его неправильная работа может привести к трагическим последствиям.

Требования к установке котла — Департамент строительства Нью-Йорка — Absolute Mechanical

1. Двери котельной должны быть огнестойкими и самозакрывающимися. Они должны откидываться от котельной. Не требуется для котлов закрытого типа.

2. На каждой двери котельной должен быть установлен маркированный аварийный выключатель. Для открытых подвалов допускается переключение на лестнице.

3. Потолок и стены котельной должны быть ограждены. Инспектор может одобрить замену котла с небольшими отверстиями и написать владельцу нарушение ЭКБ. Большие отверстия приведут к провалу первого теста.

4. Открытые подвальные помещения должны быть покрыты огнестойким материалом над котлом не менее чем на 8 футов вокруг.

5. Должны быть перфорированные планы работ и инструкции по котлам на месте во время t осмотра.

6. На чертежах должны быть указаны марка котла, модель и тепловая мощность; распашная дверь котельной и аварийный выключатель; Расположение и размер свежего воздуха; материал и размер расположения дымохода

7. Требуется очистка у основания дымохода.

8. Дымоход или газоотвод должен заканчиваться на 2 фута выше стены парапета и на расстоянии 10 футов от более высоких стен.

9. Котлы с прямой вентиляцией могут иметь горизонтальную вентиляцию 7 футов над частными тротуарами и проездами, 4 фута ниже открываемых окон, 4 фута сбоку от открываемых окон, 3 фута над воздухозаборниками в пределах 10 футов, 3 фута над уровнем земли, 1 фут над дверями и в 3 футах от внутренних углов зданий. Они не могут выходить горизонтально над общественным тротуаром (требуется 4-футовый буфер). Максимум 350 000 британских тепловых единиц тепла для устройств, вентилирующих в радиусе 10 футов. Вентиляция в переулки, небольшие дворы, под навесы и террасы или поступление тепла на сумму более 350 000 британских тепловых единиц будет решаться в каждом конкретном случае. Любой ввод тепла допускается на линии крыши или на верхнем этаже.

10. Приток свежего воздуха должен осуществляться непосредственно с улицы. Канальная подача воздуха для горения должна иметь противопожарный клапан или иметь противопожарное покрытие снаружи. Исключением являются устройства с прямой вентиляцией.

11. Электроприводные заслонки свежего воздуха должны иметь внешний блокировочный выключатель на всех котлах.

12: Механическая подача свежего воздуха должна иметь реле потока и быть заблокирована со всеми устройствами сгорания.

13. Газовые котлы с теплопроизводительностью менее 2 млн. британских тепловых единиц должны иметь колпак дымохода.

14. Необходимо изолировать все новые трубопроводы отопления и ГВС в котельной.

15. Слив в полу или непрямая канализационная труба, необходимая для сброса предохранительного клапана, дренажа котла, обратного слива и т. д.

16. Котлы должны стоять на бетонном основании, залитых бетонных блоках или кирпичном основании.

17. Должна быть запорная арматура на трубопроводах отопления ко всем котлам.

18. Для каждого парового котла с теплопроизводительностью 350 000 БТЕч и выше должно быть два затвора по малой воде. Один из них должен быть с ручным сбросом. Один должен быть механическим типом.

19. Должны быть прочистные заглушки на трубопроводе контроля давления пара

20. Нет ленточных утюгов для ремней, должны быть подвески или стержни для линий отопления или дымоходов.

21. Продувочный трубопровод на линиях сброса хозяйственно-питьевой воды должен быть медным или латунным.

22. Паровые системы должны иметь петлю Хартфорда.

23. Подача холодной воды должна быть подведена к обратному трубопроводу на расстоянии не менее 2 футов от котла. ,

25. Все газовые котлы с барометрическими заслонками должны поворачиваться в обе стороны, а датчик перелива должен быть установлен в нижней части заслонки.

26. Устройства, работающие на двойном топливе, газ/мазут, должны иметь датчик разлива в верхней части барометрического демпфера.

27. Все котлы с естественной тягой в индивидуальных жилых домах должны иметь последовательно подключенные датчики CO/дыма для отключения котлов в случае их срабатывания.

28. Все котлы с C.D.R. элементы управления и выключатели с низким уровнем тяги должны быть подключены и работать.

29. На жидкотопливных устройствах отсутствует крышка дымохода.

30. Нефтяные баки должны быть сняты или оставлены на законных основаниях.

31. Дымоход, работающий на жидком топливе, должен очищаться каждые 15 минут.

32. Внутренние масляные баки 550 и выше должны иметь запорный клапан на баке и антисифонный клапан после запорного клапана.

33. Должен иметь огнестойкий потолок над внутренним масляным баком не менее 3 футов над масляным баком.

34. Отсутствие компрессионных фитингов на масляном трубопроводе

35. Комплекты масляных насосов для № 2 и № 4 должны работать в повторно-кратковременном режиме.

36. Дизельные горелки производительностью 3 галлона в час должны иметь комплект DAR

Основы установки котла котел, используемый на спиртзаводе

Расположение, расположение, расположение

В идеале котельная на вашем спиртзаводе должна располагаться как можно ближе к оборудованию, которое она обслуживает. В общем, это означает максимальное приближение к вашему перегонному аппарату и ферментерам. Это предназначено для минимизации расстояния, которое должен пройти пар, холодная вода и т. д., чтобы добраться до вашего оборудования и от него, что снижает затраты на трубопровод и потери на отопление/охлаждение. Не существует четко определенного правила относительно близости к оборудованию, но это важное соображение при проектировании.

Бойлеры не обязательно должны находиться в отдельной комнате от дистилляционного оборудования, но часто.
Некоторые важные соображения, касающиеся отдельной котельной, включают:

Чистота — дистилляция и ферментация могут быть довольно влажными процессами, поэтому может быть хорошей идеей держать котлы и другое оборудование отдельно.
Шум. Котлы, воздушные компрессоры и вспомогательное оборудование часто могут быть шумными.
Тепловые котлы выделяют значительное количество тепла и могут создавать дискомфорт в окружающей среде.
Возгорание. Несмотря на то, что существуют безопасные способы сжигания рядом с вашим производством легковоспламеняющейся жидкости (т. е. вашим дистиллятором), обычно рекомендуется разделять эти два ингредиента.

Котельные должны иметь воздух для горения, поступающий извне, а также дымоходы для выхода топлива наружу. Поскольку котельная имеет соединения с внешним миром, вы, как правило, хотите разместить ее возле внешней стены или иметь доступную трассу на крышу.

Определенное оборудование внутри котельной время от времени выпускает воду, поэтому обычно требуется небольшой слив в полу. В существующих зданиях помните о существующем расположении подземных канализационных линий и о том, как новый сток сможет соединиться с существующей системой. Расстояние от существующих канализационных линий и глубина существующей канализационной линии играют роль, поскольку канализационные линии обычно имеют уклон около ¼ дюйма на фут.

Пример плана котельной

Площадь

Для малых и средних ликероводочных заводов с производственной площадью от 1000 до 5000 кв. ноги. Это составляет 5-12% от этой площади, необходимой для этого помещения, с более высоким процентом на небольших винокурнях, где общая площадь меньше, но потребности в механике / котле все еще относительно велики. Размер помещения сильно различается в зависимости от размера перегонного куба, процессов ферментации и затирания, а также общих технологических решений.

Необходимо учитывать физические размеры оборудования в котельной, а также свободное пространство для оборудования. Сам котел обычно является самой большой частью оборудования и обычно имеет самые большие зазоры, по крайней мере, с одной или со всех сторон, требующих доступа, обычно зазор 2–3 фута. Размеры и зазоры между котлом и всем оборудованием сильно различаются, и их необходимо анализировать в каждом конкретном случае при выборе оборудования.

котельная в углу производственного помещения

Внутри котной комнаты

Оборудование в котельной комнате

У большинства заводных заводов будет следующее оборудование в коилевой комнате:

Скорее всего:
-Steam.
— Сепаратор продувки

Вероятно:
— Бытовые водонагреватели
— Проточные водонагреватели

— Проточные водонагреватели
— Проточные водонагреватели

— Вспомогательное оборудование охладителя
— Резервуар подачи гликоля
— Резервуар для хранения рассола

— Воздушный компрессор

Менее вероятно:

— Фильтрация на входе воды (т. Теплообменники
— Расширительные баки

Иногда требуется, чтобы котел находился в отдельном помещении, поэтому наиболее логично, чтобы большая часть его вспомогательного оборудования, такого как бак питательной воды и сепаратор продувки, находилась рядом с ним. Не все оборудование обязательно находится внутри котельной, но для удобства иметь все оборудование «за домом» в одном месте часто бывает хорошей идеей. Котельная иногда может служить своего рода подсобным помещением, а также может иметь в ней некоторое электрооборудование, если это необходимо. Однако котельные не должны считаться складскими помещениями, и в них не должно быть горючих хранилищ.

Отопление, вентиляция и охлаждение здания (HVAC) всегда расположены в котельной спиртзавода, но могут быть. Оборудование HVAC, обеспечивающее общее отопление и охлаждение здания, часто располагается снаружи, на крыше или рядом со зданием.

Большинство спиртзаводов используют чиллер для охлаждения дистилляторов и ферментеров. Чиллеры обычно стоят снаружи, так как они отводят значительное количество тепла. Обычно они находятся на крыше или примыкают к зданию. В зависимости от системы чиллера внутри может располагаться вспомогательное оборудование, которое может находиться в котельной.

Альтернативы

Некоторые небольшие винокурни, которые ограничены в пространстве, могут использовать электрические перегонные кубы, но часто все еще нуждаются в горячей воде для затирания. Это часто делается с помощью проточных водонагревателей и накопительных баков. Есть много способов нагреть ваш дистиллятор, но наиболее распространенным является пар.

Хотя чиллеры часто используются для охлаждения, в определенных климатических условиях (обычно более сухих) можно использовать методы испарительного охлаждения для охлаждения дистилляторов и ферментеров.
