Отдельно стоящая котельная: Отдельностоящая котельная — Отдельная котельная – производство и монтаж отдельно стоящих котельных

Содержание

Отдельно стоящая котельная для частного дома

Газовое отопление является наиболее выгодным и удобным способом обогреть жилое помещение в холодное время года. Но не стоит забывать, что газ – источник пожарной опасности, а при несоблюдении определенных условий – может взрываться. Поэтому рекомендуется для обустройства котельной использовать отдельно стоящее здание. В нем расположено все, что необходимо для отопления – система очистки и подготовки воды, бойлер, отопительные элементы.

Особенно часто отдельное строение возводят для домов, не имеющих подвального этажа. Ведь техническое помещение занимает полезную площадь и требует отдельного входа. И, несмотря на тихую работу, стоит убрать котельную подальше от жилого помещения.

Также нужно учитывать запас топлива для системы, который должен располагаться рядом с котлом. Если это дизтопливо, то держать его в доме – значит гарантировать утечку запахов, которые не всегда приятно ощущать круглосуточно. Так что для дизельного или газового котлов лучше перенести отопительную систему в отдельное строение.

Преимущества и недостатки отдельного помещения

Перечислим основные достоинства и недостатки изолированного служебного домика, выделяемого под котельную:

Преимущества

Достоинства, несмотря на дополнительные капиталовложения, значительны. Основные:

  • Экономия внутреннего пространства в доме
  • При перестройке старого здания не всегда возможно встроить котельную в существующий интерьер
  • Если имеется несколько строений, которые нужно отапливать, выгоднее построить отдельную котельную для всех
  • Не требуется подводить к дому газовую магистраль
  • Можно нанять персонал для обслуживания котельной, без доступа в жилые помещения

Недостатки

  • Первый и главный недостаток такого решения – расходы на строительство отдельно стоящего домика. Даже небольшое здание требует определенных капитальных вложений
  • Необходимость вести изолированную теплотрассу от котельной в здание, что неминуемо влечет за собой потери тепловой энергии
  • Опасность разморозки труб, если котел вдруг прекратит работу в мороз.
    Хотя хорошая теплоизоляция поможет продержать тепло значительное время

Как составить проект

Проект такой котельной лучше заказать в специализированной организации, чтобы гарантированно соблюсти все строительные требования и нормы безопасности. Рекомендуется поручить специалистам той же компании монтаж и наладку оборудования. И тогда они смогут внести изменения в проект, если потребуются дополнительные радиаторы и установка «теплого пола».

Основные правила и нормативы

Чаще всего котельная выглядит как стандартный домик, размерами 3 на 4 метра. Внешнее оформление может быть различным, выполненным в общем стиле домохозяйства. Но существует ряд нормативов СНиП. Их нужно соблюдать при строительстве:

  • Потолок котельной – не ниже 2400 см
  • Наличие окна с обязательной форточкой определенных размеров (0,03 кв.м. на кубометр котельной, не меньше 0,8 кв. метра)
  • Рабочий объем на один котел – от 7,5 кубометра; на 2 – от 15 кубов
  • Индикация загазованности для установок мощнее 60 кВт

Какое оборудование должно быть установлено

Среди техники, устанавливаемой в отдельно стоящем помещении, должны быть:

  • Система очистки и подготовки воды
  • Бойлер
  • Один иди пара котлов

Котлы могут работать независимо или каскадом.

Рядом с котельной, работающей на дизтопливе, устанавливается емкость для топлива (солярки).

К помещению подводится теплотрасса. Сегодня для этого используются не металлические трубы, а коммуникации, изготовленные из полиэтилена, уложенные в теплоизолированной гофрированной трубе с теплоизоляцией. Углублять теплотрассу нужно на 0,4-1,2 метра и сверху засыпать песком.

Ввод в дом следует изолировать, чтобы минимизировать потери тепла, а внутри дома в отведенном для этого пространстве монтируется тепловой узел и производится подключение к внутренней системе отопления.

Читайте другие статьи по данной тематике
Комбинированные котлы отопления: виды, особенности Модульная газовая котельная
Дизельные котлы отопления Монтаж теплотрассы от отдельностоящей котельной до частного дома
Как выбрать газовый котел для отопления частного дома Электрокотлы для отопления частного дома: особенности, как выбрать, применение
Котельная в частном доме — схема, требования, монтаж Дровяной котел для отопления дома — монтаж своими руками
Нормы проектирования котельной в частном доме
Как выбрать котел для отопления дома
Газовая котельная в частном доме
Услуги по данной тематике
Монтаж котельной в частном доме Проектирование котельных
Монтаж котельных под ключ
Монтаж газового котла отопления
Монтаж газовых котельных Монтаж котлов отопления дома
Монтаж электрического котла отопления Монтаж твердотопливного котла
Монтаж пеллетного котла Монтаж дизельного котла
Монтаж настенных газовых котолов Установка газового котла в частном доме
Стоимость монтажа газовых котлов Монтаж напольных газовых котлов

Отдельностоящая мини-котельная, принцип работы и устройство

Содержание

  1. Принцип работы мини котельной
  2. Правила постройки отдельностоящей мини-котельной
  3. Твердотопливная мини котельная в частном доме
  4. Мини котельные для отопления на угле
  5. Газовая мини котельная для дома
  6. Домашняя мини котельная на жидком топливе
  7. Как оборудовать мини-котельную в частном доме

Что делать, если места для установки газового или другого отопительного оборудования в жилом доме нет, а построить отдельное здание под эти потребности, нет времени? В таком случае, мини котельная для частного дома поможет решить эти проблемы наилучшим образом. Компактная котельная быстро монтируется и имеет все необходимое оборудование для обеспечения системы отопления дома.

Принцип работы мини котельной

Автономные мини котельные для частного дома и дачи представляют собой контейнер укомплектованный оборудованием для отопления. В базовую комплектацию входит:

  • Один или несколько водогрейных котлов разной мощности объединенных в одну сеть. Максимальная производительность может достигать нескольких мВт.
  • Циркуляционное оборудование. В контейнере установлено насосное оборудование, мощности которого достаточно для обеспечения необходимого давления системы отопления.
  • Система автоматики — контроль над работой и циркуляцией теплоносителя в системе осуществляется с помощью оборудования установленного в контейнере. При определенной комплектации существует возможность установить удаленное управление работой котлами с помощью интернета или СМС сообщений.

Наружная отдельно стоящая мини котельная для частного дома работает следующим образом:

  • Котлы подогревают теплоноситель до указанной температуры.
  • С помощью мощного циркуляционного оборудования теплоноситель направляется в дом.
  • Автоматика обеспечивает практически бесперебойную работу отопительного оборудования.
  • В зависимости от типа выбранного котла, для подачи топлива в топочную камеру могут использоваться насосы, шнековая и вибрационная передача.

От выбранного топлива зависит время работы мини – котельной в автономном режиме. Газовые, пеллетные и жидкотопливные котлы практически не нуждаются в обслуживании, в твердотопливные агрегаты необходимо постоянно подкладывать дрова или уголь.

Правила постройки отдельностоящей мини-котельной

Если контейнерные котельные для частных домов и дач не по карману, можно построить такое отдельностоящее здание самостоятельно. Существуют определенные требования, предъявляемые к таким котельным. А именно:

  • Здание не должно прилегать к несущим стенам дома. Это требование безопасности. В таком случае пожар или взрыв котельной не повредит жилому дому.
  • У здания должен быть отдельный фундамент, не прилегающий к основанию дома. К нему предъявляются высокие требования. Изготавливается плитный или ленточный армированный фундамент, такой же, как для жилого здания.
  • Технические требования здания используемого под котельную. Обязательным является наличие окон, высота потолка не менее 2,4 м, площадь помещения не менее 12 м². Остальные требования могут, предъявляются в зависимости от используемого типа котла.

Котельное оборудование отдельно стоящей мини котельной позволяет избежать проведения капитального строительства. Монтаж, подключение к системе отопления дома и запуск оборудования занимает всего несколько дней.

Твердотопливная мини котельная в частном доме

Установка мини системы отопления работающей на твердом топливе позволяет обеспечить теплом жилой дом с помощью: топливных брикет, пеллет, дров и другого сырья. В комплектацию входит:

  • Твердотопливный агрегат — выбирается по желанию заказчика. Может быть выбрана необходимая производительность и мощность.
  • Контейнер для хранения топлива — конструкция хранилища может отличаться в зависимости от типа топлива. Так, резервуары для хранения пеллет снабжены специальной шнековой или вибрационной системой транспортировки. Для топливных гранул может использоваться специальный бак, который устанавливается на крыше контейнера. Дровяная автономная мини котельная для дома сводит к минимуму личное присутствие человека при условии установки пиролизного котла.
  • Автоматика — включает системы необходимые для предотвращения перегрева теплоносителя и сброса давления при необходимости. Автоматизированные системы контроля также регулируют работу всего отопительного оборудования и регулируют весь процесс, начиная от подачи топлива топку и заканчивая поддержанием необходимого температурного режима в доме.

Если возможность подключения к системе газоснабжения отсутствует, отдельные пеллетные мини котельные являются практически оптимальным вариантом отопления. Мини-котельная на гранулах-пеллетах не занимает места в жилом доме и может работать в автономном режиме до нескольких месяцев.

Мини котельные для отопления на угле

Блочные котельные, работающие на угле, имеют свои преимущества и определенные недостатки. Относительно преимуществ таких котельных можно выделить следующее:

  • Простая конструкция, ремонт и обслуживание мини угольной котельной можно выполнять самостоятельно.
  • Использование новых технологий, позволяющих выполнить подключение за короткий промежуток времени. При необходимости можно легко перевезти контейнер в другое место.
  • Надежность угольного отопительного оборудования. Все, начиная от котлов и заканчивая автоматикой, изготовлено таким образом, чтобы иметь возможность сопротивляться механическому воздействию при транспортировке, погрузке и разгрузке.
  • Длительный срок эксплуатации мини котельных на угле. При должном обслуживании гарантируется длительная эксплуатация всего оборудования.
  • Легкий контроль, регулирование работы угольного котла осуществляется с помощью специального шкафа управления.

Автономные угольные мини котельные с автозагрузкой угля позволяют решить проблему необходимости в постоянном присутствии человека. Не все модели угольного отопительного оборудования имеют функциональную возможность автоматизированной подачи угля в топку.

Существенным недостатком котельных работающих на угле является необходимость в большом резервуаре для хранения топлива, что может потребовать большое количество дополнительной площади.

Газовая мини котельная для дома

Небольшая модульная отдельностоящая котельная в частном загородном доме на газе не имеет недостатков присущих предыдущим вариантам отопительного оборудования. Кроме всего прочего небольшие котельные на газе отличает:

  • Полное соответствие всем ГОСТам и СНиП относительно помещений, в которых устанавливается газовое оборудование. Это позволяет сократить сроки регистрации необходимые для подключения к магистрали и возможности ввода котельной в эксплуатацию.
  • Автономность — для обеспечения непрерывной работы необходимо проводить регулярное сезонное обслуживание и регулирование температурного режима. Некоторые модели подключают к термодатчикам, и в результате температура нагрева теплоносителя выставляется автоматически в зависимости от действительных потребностей в тепле.
  • Экономичность — даже с учетом постоянного подорожания цен на газ, голубое топливо продолжает оставаться самым дешевым видом топлива.
  • Скорость монтажа — даже с учетом необходимости в регистрации, установка газовой мини котельной и подключение вместе с оформлением всех бумаг составит около месяца. Само подключение выполняется за несколько дней.

Газовая котельная отдельно от частного дома имеет только один недостаток – необходимость в получении разрешения на подключение газа и ввод оборудования в эксплуатацию. Но так как уже при производстве учитываются эти нюансы, обычно этот вопрос решается быстро.

Домашняя мини котельная на жидком топливе

Еще один популярный вариант мини — котельной это установка блока с жидкотопливным отопительным агрегатом. Метод обогрева дома жидким топливом также имеет свои преимущества и особенности. Среди технических характеристик и плюсов можно выделить следующее:

  • Возможность работы на всех видах жидкого топлива. Если планируется отапливать большое здание, то можно установить котел промышленного типа. Промышленные жидкотопливные модели обычно используют модулируемые горелки. Горелки модулируемого типа могут работать не только на солярке, отходах нефтепродуктов, но и на сжиженном газе. Возможно также переоборудование на природный газ.
  • Автоматизация процесса — отдельная котельная в частном доме на жидких видах топлива не нуждается в постоянной загрузке человеком топочной камеры. Транспортировка топлива происходит в автоматическом режиме с помощью специального насоса. Необходимое обслуживание связанно с чисткой трубопровода.
  • Экологичность — первоначально котлы, работающие на отработанном масле, назывались утилизаторами и были предназначены для уничтожения отходов нефтепродуктов наиболее экологическим способом. Жидкотопливные мини котельные для отопления частных домов и дач и сейчас могут устанавливаться в местности, в которой предъявляются высокие ограничения относительно вредных выбросов в атмосферу.

Установка жидкотопливных котлов имеет и свои недостатки. Большой расход топлива требует установки вместительного резервуара для хранения. Топливный бак может устанавливаться либо в хорошо отапливаемом помещении и, следовательно, забирать много места, либо монтироваться в грунт ниже уровня промерзания, что потребует проведения дополнительных земляных работ.

Как оборудовать мини-котельную в частном доме

Все – же если вариант с приобретением уже готовой мини – котельной не подходит по каким-либо причинам, можно переоборудовать одно из помещений в своем доме под эти нужды. Приобрести и установить всю необходимую технику вряд ли получится самостоятельно, но экономия по сравнению с приобретением готового модуля все же будет существенной. Потребуется следующее оборудование для мини котельных:

  • Котел и его обвязка. Может понадобиться установить циркуляционное оборудование, системы водоподготовки и фильтрации и т. д.
  • Гидрострелка — ее необходимо установить в случае одновременного отопления нескольких этажей, а также, если используется больше чем один отопительный контур. Водяной коллектор направляет теплоноситель под давлением в систему и равномерно распределяет его по необходимости.
  • Вспомогательное оборудование. Для обеспечения нормальной работы оборудования может понадобиться установить ИБП и выпрямитель напряжения, распределительный щиток.

Мини котельная, это выгодное капиталовложение способствующее удобству и эффективному отоплению частного дома.

Отдельностоящая котельная установка

Заявка на расчет стоимости Скачать опросный лист

Отдельно стоящая котельная установка PROMSTANDART – полностью автономная система отопления. Представляет собой отдельно стоящее блочно-модульное здание котельной, оснащённое всем необходимым оборудованием для применения.

Отдельно стоящая котельная установка из серии PROMSTANDART, сооружается в непосредственной близости к объекту потребления, не примыкая к нему. Не имеет встроенных и смежных частей.

Котельная, стоящая на определённом удалении от жилых, общественных и промышленных зданий широко востребована на территории РФ. Предназначена для решения задач по выработке и подачи тепловой энергии, пароснабжения и горячего водоснабжения. Установка работает в автоматическом режиме, не нуждается в круглосуточном присмотре, дополнительном обслуживании.

Тепловая мощность отдельно стоящей установки блочно-модульного исполнения составляет 0,1-30 МВт.

Расчет стоимости в 1 клик!

Отдельно стоящие котельные установки PROMSTANDART, применяются для подачи

  • Горячего водоснабжения и обогрева помещений разных типов/площадей.
  • Обеспечения пароснабжением, теплосбережением, технологической тепловой энергией предприятия по добычи/переработки ресурсов, производственных объектов.
  • Обеспечения горячей водой, паром, тепловой энергией пищевые, производственные предприятия. Нефтехранилища, перегонные базы, очистные сооружения.

В качестве питания используются такие виды топлива:

  1. Газообразное – применяется сжиженный углеродный, природный и попутно нефтяной газ.
  2. Жидкое – применяются мазуты, отработанные масла, сырая нефть и т.д.
  3. Твёрдое – используются дрова, уголь, паллеты и т.д.

Отдельно стоящие котельные установки производятся компанией ООО «ГК ПРОМСТАНДАРТ» с применением высокопрочных, не воспламеняющихся материалов. Проверенного отечественного и зарубежного оборудования, включая котлы, насосы, блоки управления, горелочные и другие устройства.

Объединённые блок-модули представляют собой несущий цельнометаллический каркас с предусмотренными ограждениями из профильного листа, сэндвич панелей. Тепловая изоляция которых составляет 50-150 мм и определяется в зависимости от региона размещения котельной установки.

Преимущества отдельно стоящей котельной установки от «ГК ПРОМСТАНДАРТ»

  • Экономия внутреннего пространства.
  • Не требует проведение газовой магистрали к объекту проживания.
  • Оснащение современными свободно программируемыми контроллерами, не требует круглосуточного наблюдения.

Все котельные установки, которые производятся в компании ООО «ГК ПРОМСТАНДАРТ» проходят тщательный контроль на всех этапах производства. Имеют сертификаты качества и необходимые разрешения, требующие строгого соответствия нормативно-технических документов, регламентов службы РФ по атомному, технологическому, экологическому надзору.

Приобретая в нашей компании отдельно стоящую котельную установку, изготовленную по ТУ25.30.12.113-002-01405905-2017, вы гарантированно получаете качественную установку для водоснабжения и обогрева помещений разных типов/площадей. Требующую минимальных усилий для приведения её в рабочее состояние.

Чтобы купить отдельно стоящую блочно-модульную котельную напрямую с завода в России и СНГ:

  • Заполните бланк «Опросного листа» и вышлите его на [email protected]
  • Если возникли сложности с выбором, обратитесь за помощью к онлайн-специалисту 8 800 511 85 86 ,

Для разработки по индивидуальному проекту: воспользуйтесь предложенной формой заказа – «Запрос стоимости котельной установки», укажите контактную информацию, и мы с вами свяжемся в течение 5 минут.

Запрос стоимости котельной установки

Вы получаете только сертифицированное оборудование

Заключение экспертизы промышленной безопасности №133-ТУ-2018 котельные PROMSTANDART, GKPS-PROMSTANDART

Сертификат соответствия требованиям промышленной безопасности №СДС.ТСПБ.ЦРП.00220 котельные PROMSTANDART. GKPS-ТКУ

Сертификат соответствия ГОСТ Р на котельные установки PROMSTANDART, GKPS-ТКУ

Разрешение на применение знака к котельным PROMSTANDART

Сертификат соответствия требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015) №FSK. RU.0011.F0006398

Разрешение сертификата соответствия требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015) №FSK.RU.0011.F0006398

Заявка на расчет стоимости Скачать опросный лист

Смотрите также в этом разделе:

Пристроенная котельная установка

Крышная котельная установка

Передвижная котельная на шасси

Контейнерная котельная

Автоматические настенные отопительные шкафы АНОШ®

Котельные в частном доме — 75 фото примеров принципиальных схем и советы по обустройству котельной

Безукоризненное соблюдение стандартных требований и практических рекомендаций во время расчета и строительства котельной для коттеджа – это гарантия того, что система отопления в нем будет работать безупречно, а «живое» тепло никогда не покинет ваше жилище.

Домашняя котельная: конструкция

Конструкция современных котельных, используемых в частных домовладениях, может отличаться. Их особенности зависят от вида потребляемого топлива и от типа используемого помещения. По способу расположения следует различать котельные следующих типов:

  1. Встроенные. Котельная встроенного типа располагается непосредственно внутри домовладения. Расположение котельной в частном доме довольно удобно, но подходит не для всякой разновидности отопительных котлов. Так, котлы, создающие много шума (с наддувной горелкой), лучше использовать в изолированных котельных;
  2. Пристроенные. Находятся в изолированном помещении, расположенном в специальной пристройке к коттеджу;
  3. Отдельно стоящие. Отдельно стоящая котельная для частного дома почти всегда располагается в непосредственной близости от дома. С основным жильем он сообщается посредством различных инженерных коммуникаций (теплотрасса, газопровод, водопровод и электрические провода).

Отдельная котельная для частного дома — универсальное решение, позволяющее устанавливать внутри помещения отопительные котлы любой конструкции, способные работать на различных видах топлива.

В редких случаях котельную оборудуют на чердаке жилого здания. Но это скорее исключение, чем правило.

Алекс720517Пользователь FORUMHOUSE

Пришел к выводу, что отдельно стоящая котельная, по всем показателям и здравому смыслу, лучше встроенной. Хотя ее строительство обойдется дороже. Известные мне примеры котелен отдельно от дома показывают, что потери тепла при передаче минимальны (от котельной до стены дома – 5 метров) при использовании труб из полипропилена с утеплителем в пластиковой канализационной трубе. Про безопасность вообще молчу. Газ есть газ. С ним не шутят. При использовании обособленного объекта в доме отсутствуют котлы, бойлер, бак и вспомогательное оборудование. Нет шума, неприятного запаха, освобождается площадь и. т. д. Вроде бы одни плюсы (кроме удорожания).

Да, для котельных с высокой мощностью (которая может варьироваться от 200 до 500 кВт) и большим количеством оборудования лучше делать отдельное помещение. Это удобно, безопасно и современно. Пусть вас не пугают затраты, связанные со строительством дополнительного домика, а также возможные потери тепла. Построить отдельную котельную стоит, плюсов в этом варианте вы всегда получите больше, чем минусов.

Если проект будет не столь громоздким, то можно ограничиться пристройкой к дому или вообще расположить «кочегарку» в отдельной комнате внутри жилой постройки.

Вот что по этому поводу думает наш пользователь.

АвтолюбительПользователь FORUMHOUSE

Отдельное помещение имеет смысл использовать при большом количестве оборудования. Для мелких котлов, размещающихся на стене, лучше устанавливать котел в доме. Кстати, потери тепла на теплотрассе могут быть достаточно значительными – 20кВт*ч. За зимний день – это 3 куба газа.

Где разместить котельную в частном доме – в подвале дома, в гараже, в пристройке или специальном помещении – решать вам, но всегда следует правильно распланировать ее пространство.

Как оборудовать котел в частных домах, фото.

Где делать котельную в частном доме, решать вам. Но если в помещении смогло уместиться все необходимое оборудование и осталось достаточно места для его обслуживания, значит, планировка была выполнена безошибочно. Но к этому вопросу мы еще вернемся.

Открытая и закрытая схемы отопления

Типовые схемы котельной разделяют на «открытые» и «закрытые». Открытую схему смонтировать дешевле, но эксплуатационные расходы существенно выше. В закрытой системе теплоноситель нагревается непосредственно в системе, а насос обеспечивает его циркуляцию.

Основное отличие между этими системами, что в открытой системе теплоноситель в расширительном баке соприкасается с воздухом. А значит часть тепла теряется.

Закрытая схема (самая распространенная) трудоемка при установке, но благодаря ее герметичности, теплопотеря стремится к нулю.

Обустройство потолков

Не следует забывать об особой функции потолочного перекрытия, которое обезопасит котельную при аварийной ситуации от опасности взрыва. При таких обстоятельствах потолок выполняет роль клапана, следовательно, его конструкция должна быть максимально легкой.

Опасения, что такое перекрытие будет холодным, не соответствуют действительности. Утепление поможет сделать подшивная конструкция. Для этого потребуются доски с толщиной 30 мм. Поверх подшивки укладывается слой битуминизированной бумаги. А в качестве теплоизоляции применяются обыкновенные опилки. 4-миллиметровый теплосберегающий материал крепится к потолку изнутри. Финишный этап – монтаж обрешетки. Далее выполняем выравнивание пола и оштукатуривание стен.

Следует обработать био- и огнезащитной пропиткой обрешетку и доски.

Специфика возведения пристройки для деревянных зданий

Для объектов такого типа существует строгая последовательность различных этапов, которую необходимо соблюдать в обязательном порядке:

  1. Начало производственного процесса – возведение фундамента. Непременное условие качественного нулевого цикла – дать возможность устояться и осесть монолитной конструкции. Потребуется год, чтобы обеспечить ее надежность. Такое правило особенно важно в случае соседства с деревянным объектом, подверженным легкому воспламенению.
  2. Обратите внимание на особенности рельефа прилегающей территории. Это поможет подобрать один из вариантов фундамента с учетом стока дождевых вод и возможной осадки из-за структуры грунта.
  3. Кроме бетонных и кирпичных стен популярны и каркасные пристройки к дому. Такой материал легче всего соединяется с в массивом дерева, а бруски-стойки идеально выполняют функции крепления. К ним легко впоследствии прибить стеновую обшивку.
  4. Финальный аккорд – возведение крыши. В ней аккуратно проделывается отверстие для монтажа дымоотвода.

Без чего нельзя обойтись в котельной

Собственно, сам котел, в котором и происходит нагрев теплоносителя. Для больших домов потребуется установка коллектора, разводящего теплоноситель между отдельными группами отопительных приборов.

Еще обязательны расширительный чан (бак), водонагреватель, подающий трубопровод и запорная арматура, регулирующая параметры системы отопления.

Не забудьте про автоматику для контроля функционирования системы. Конечно, блок автоматики стоит дополнительных денег, но эти затраты быстро окупятся.

Любая система отопления включает две связанные между собой системы — дымохода (выводит отработанные газы) и вентиляции (приток свежего воздуха, позволяющий повысить сгорание топлива).

Что такое “умный котел”

Чтобы реализовать схему автоматизации частной котельной, нужно вложить дополнительные средства. Совсем недорого обойдется простой термостатический вентиль, а программируемые системы во много раз дороже.

Постоянная работа обычного котла в одном режиме влечет за собой большой расход электроэнергии и денежных средств. Поэтому затраты на приобретение блока автоматики быстро окупаются в процессе эксплуатации.


Автоматика в частной котельной является гарантией функционирования отопительной системы с максимальной эффективностью, что позволяет обеспечить проживающим в доме комфортные условия

Установив автоматику, хозяин дома может отрегулировать отопительный процесс в соответствии со своими потребностями. Благодаря этому счета за потребленные энергоресурсы сократятся в 2 раза.

Управление котлом в автоматическом режиме дает возможность:

  1. Отключить котел в случае возникновения нестандартной ситуации. Осуществить автоматический пуск или остановку котла в действующем режиме. В зависимости от наружной температуры устанавливать температуру нагрева.
  2. Управлять ветвями отопления или водонагрева котла, имеющего 1 камеру сгорания.
  3. Регулировать температуру воды или другого теплоносителя.
  4. Вносить коррективы в работу насосов циркуляции или рециркуляции, если отопление отопления в доме устроено по закрытой схеме. В этом случае без автоматики функционирование системы невозможно.

Важнейшим элементом системы отопления является термостат. Его функция заключается в регулировании температуры как в отдельной комнате, так и в доме полностью.

Существует много видов термостатов — от простых механических до погодозависимых. Последний — самый технологичный, выгодный, но и очень дорогой.

Система управления отоплением состоит из температурного контроллера (1), датчика температуры наружного воздуха (2), исполнительного элемента (3), датчика температуры теплоносителя (4), дисплея для подключения к системе управления, находящейся извне (5), циркуляционный насос (6), подача теплоносителя (7), контуров потребителей (8) (+)

Цена автоматики зависит от типа используемого котла, от наличия теплого пола, солнечных коллекторов и т.д. Чтобы не потратить лишних средств, следует проанализировать особенности всех схем, рассчитать стоимость. Сделать это самостоятельно довольно сложно, но всегда можно обратиться с этой проблемой к специалистам.

Газовые котельные

К газовым котельным применяются повышенные требования (инструкция МДС 41-2.2000 и в СНиП II-35-76), а газовые котлы подлежат обязательной сертификации.

Помните, что для получения разрешительной документации потребуется строгое соответствие всем нормативам и нормам. Например, наличие в помещении газосигнализатора.

Котлы менее 30 кВт могут размещаться на кухне при условии:

  • наличия хорошей вентиляции на случай появления утечек газа. При этом площадь окна кухни не менее 0,5 кв.м., а ширина дверного проема от 0,8 кв.м,
  • стены кухни должна быть из огнеупорных материалов,
  • минимальная площадь комнаты — 6 кв.м. с потолками выше 2,5 м.


  • Твердотопливные котлы — советы по выбору лучших моделей и идеи применения котлов для отопления (110 фото и видео)

  • Экран на батарею отопления — обзор лучших идей и рекомендации дизайнеров по подбору экранов для системы отопления

  • Дымоходы для газовых котлов — основные виды и пошаговая инструкция по установке своими руками (видео + 100 фото)

Для мощных газовых котлов (превышающих 30 кВт) придется выделять самостоятельное здание.

Особенности помещений под электрические котлы

Самый оптимальный с точки зрения безопасности обогрева агрегат – электрический – не выделяет вредных продуктов сгорания. Для такого вида топлива можно не монтировать систему вентиляции. К достоинствам следует отнести КПД до 99%, бесшумность и простую установку. Электрокотлы неприхотливы в плане обслуживания.

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос

Для обогрева площади, превышающей 200 кв. м, потребуется агрегат мощностью от 20 кВт.

Твердотопливная котельная

Твердотопливных котлов по строительным нормам в жилых комнатах и на кухнях быть не должно. Пристройку корректно размещать рядом с глухой стеной, как показано на фото котельной в частном доме. Для топливной большой мощности строят самостоятельные здания.

Составляющие эффективной схемы отопления на твердом топливе:

  • соответствующий тепловой генератор,
  • обвязка котла, включающая циркуляционный насос, трехходовой клапан, группу безопасности,
  • дымоход,
  • накопительный водонагреватель,
  • блок автоматики,
  • комплекс пожаротушения.

Уголь, торф или дрова – это и есть твердое топливо. В случае с углем важно помнить про взрывоопасность угольной пыли в большой концентрации. Поэтому важно обеспечить защиту электропроводки.

Какие документы нужно подготовить

Чтобы начать пристраивать здание, потребуется получить в управлении архитектуры и местных органах власти разрешение на начало строительства.

Для этого владельцу жилого дома потребуется предоставить такие документы:

  1. Заявления типового образца, можно взять в отделе архитектуры по месту жительства.
  2. Документы подтверждающие право собственности на дом и земельный участок.
  3. Проект топочной с расчетами тепловых нагрузок, выбором оборудования и схемами подключения труб системы отопления.
  4. Технические условия от производителей услуг газо-, водо- и электроснабжения.
  5. Паспорт на котельное оборудования и сертификат его соответствия российским нормам.
  6. Санитарное заключение по санитарной безопасности объекта для проживающих.
  7. Заключение МЧС по пожарной безопасности объекта.

Пристройка для топочной допускается для установки 2-х котлов с суммарной производительностью до 150 кВт.

Котельные на жидком топливе

Монтаж такой котельной в доме существенно проще, чем монтаж газовых или твердотопливных аналогов. Размещают такие топочные как внутри, так и вне дома.

Высокая шумность и специфический запах обычно исключают размещение такой топочной на кухне. Разумным выходом будет выделить отдельное помещение с хорошей звукоизоляцией.


  • Двухконтурный газовый котел: лучшие модели, рекомендации по выбору и установке котла своими руками (105 фото)

  • Что значит инверторный кондиционер: отличие, мифы

  • Преимущества капельного орошения

Безусловный плюс, что никаких разрешений и согласований не требуется. Нужен только свободный подъезд для транспорта с топливом, а также регулярная заправка котла.

Выбор используемого энергоносителя

Очень важно заранее определиться с тем, на каком топливе будет работать агрегат. От учета выбора котла, в основном, зависит, как правильно пристроить и оборудовать помещение. В основном применяются 4 вида энергоносителей:

  1. С точки зрения экономичности выделим природный газ. Его применение имеет еще одно преимущество – идеальные показатели экологической чистоты. Минимальное количество сажи после сгорания позволяет значительно реже производить профилактические мероприятия по очистке дымохода и котла.
  2. Применение жидкого топлива не требует наличия разрешений от других организаций. Проектировать строительство нужно с учетом свободного подъезда заправщика для наполнения емкостей с топливом.
  3. Самый дешевый вариант – применение твердого энергоносителя. К минусам относятся ручной способ загрузки топлива и быстрое засорение дымохода.
  4. Электрические котлы работают в безотходном режиме и практически не нуждаются в очистке. Из недостатков выделяются большие затраты на электроэнергию и длительный процесс оформления разрешительных документов при подключении агрегатов мощностью более 12 кВт к трехфазной сети.

Подобрав нужную модель, можно приступать к предварительным работам.

Подводя итоги

Законодательная база часто меняется, поэтому уже на предварительном этапе проектирования топочной важно изучить все действующие нормативы и регламенты. Планируя установить мощную топочную, разумно обратиться в специализированные организаций.

Поверьте, что экономия на работе профессионалов часто приводит к существенной переплате в процессе эксплуатации, а также крайне неприятным и опасным последствиям для жизни и здоровья ваших домочадцев. Даже если котельная небольшая, обязательно проконсультируйтесь со специалистами.

Применение отделочных материалов

Несколько простых советов помогут избежать проблем при эксплуатации оборудования:

  1. Теплоизоляционные компоненты применяются для оклейки периметра стен. Чтобы обеспечить наличие воздушных зазоров, устанавливаются бруски. На эти элементы в дальнейшем крепятся панели ПВХ.
  2. Многие застройщики предпочитают оставлять цементный пол. Но укладка керамогранитной плитки способствует поддержанию чистоты.
  3. Обустройство беспрерывной работы двухконтурного котла предполагает наличие вывода горячей воды к дому и подвода к оборудованию холодной воды.

Соблюдение всех правил и требований способствует исправности любого агрегата и обеспечению безопасного проживания хозяев.

Вы можете задать свой вопрос нашему автору:

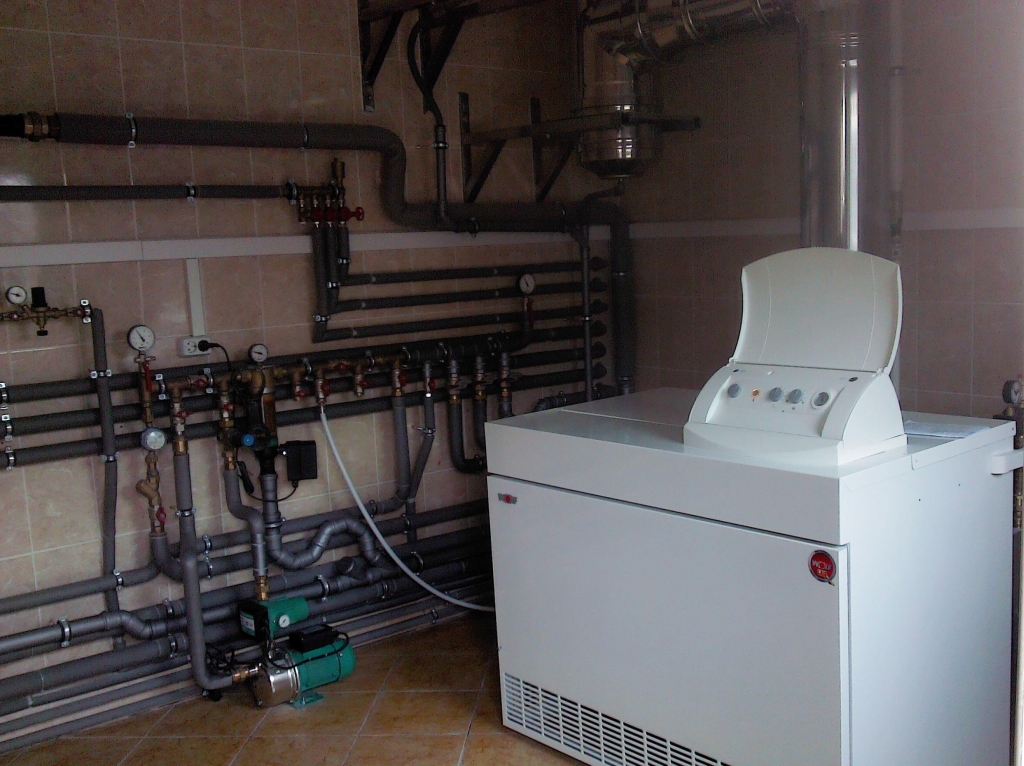

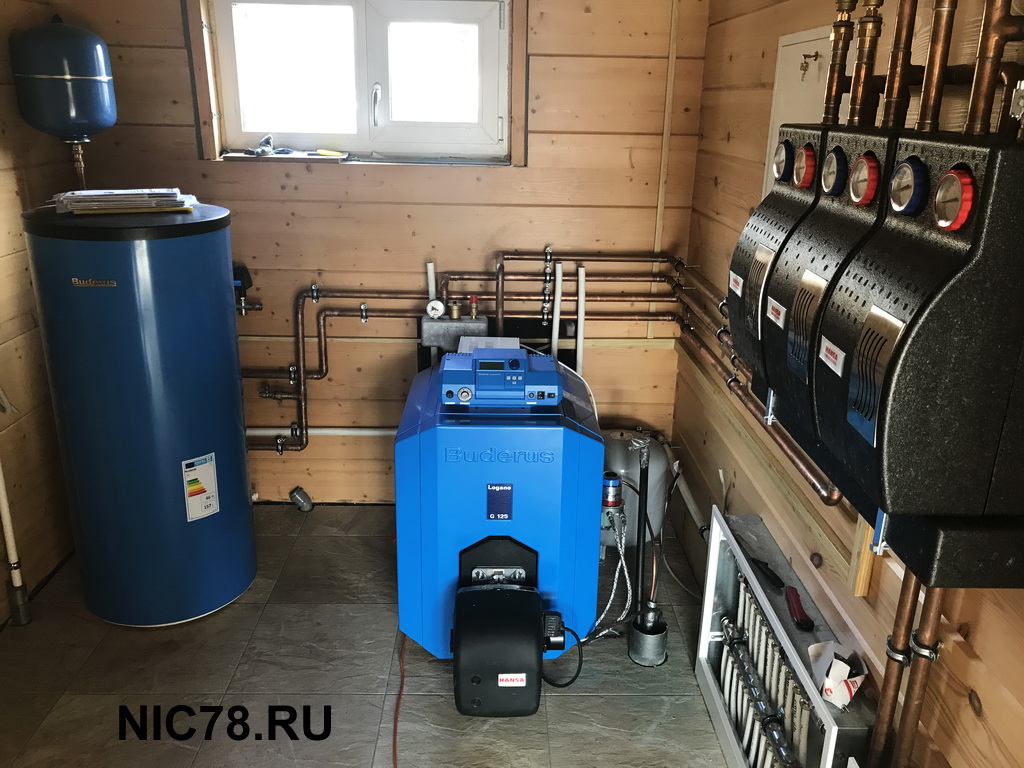

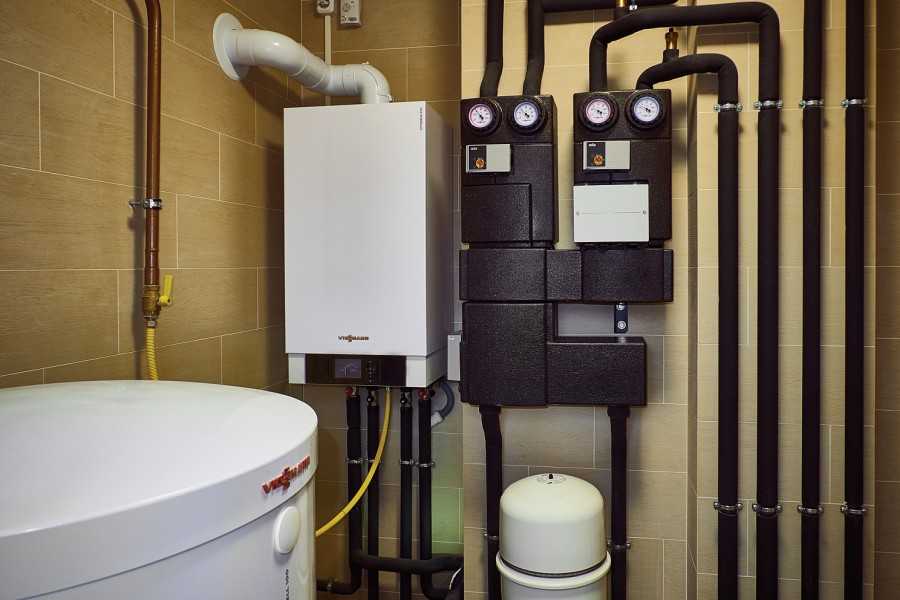

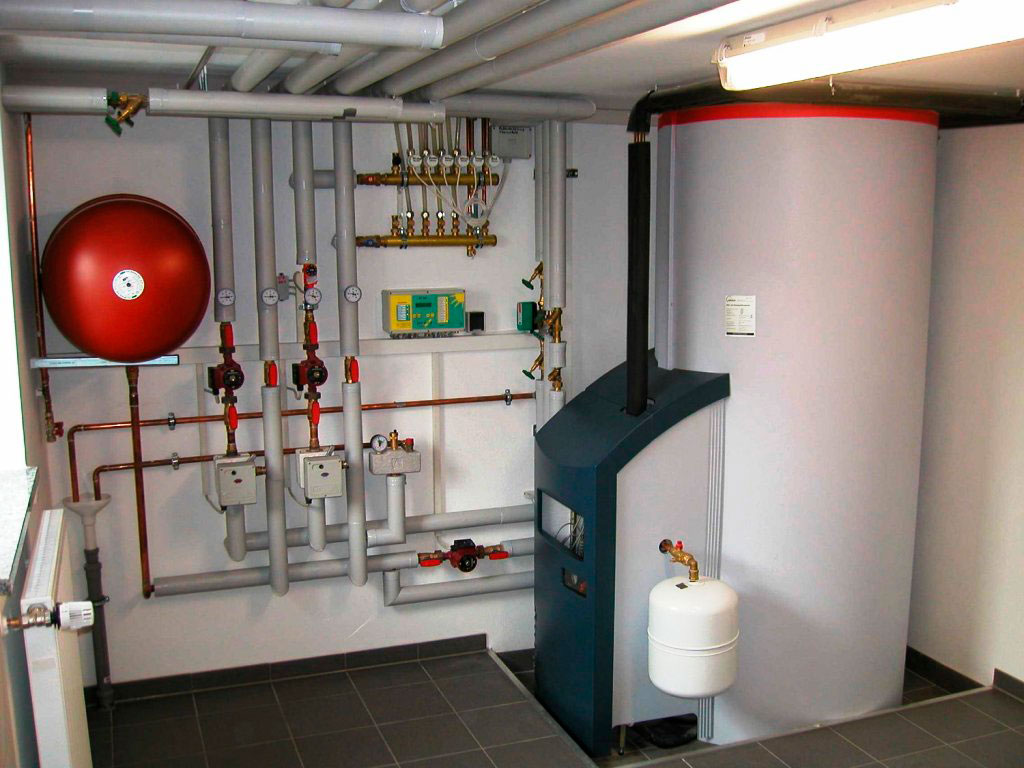

Фото котельных в частном доме

Вентиляция

Устройство вентиляции в помещении котельной необходимо по двум основным причинам. Во-первых, отопительное оборудование нуждается в постоянном поступлении воздуха: чтобы сгорало топливо, ему необходим кислород. Во-вторых, монтаж вентиляции проводят и с точки зрения безопасности: в случае аварийной неисправности оборудования горение может прекратиться, а подача газа нет. Справиться с аварийной утечкой газа поможет вентиляционная система. Систематическое проветривание котельной не позволяет скапливаться в помещении угарному или топливному газу, который вырабатывается в процессе сгорания и опасен для здоровья жильцов. Благодаря эффективной работе вентиляции в помещении котельной на стенах не появится плесень или сырость, а отопительное оборудование прослужит дольше.

По способу циркуляции воздуха вентиляционные системы делятся на два типа: естественные и принудительные. При естественной организации происходит свободный приток и отток воздух под воздействием ветра. В стене прокладываются два отверстия вентиляции – приточное и вытяжное. Чтобы образовывалась тяга, минимальное расстояние между отверстиями должно составлять 25 см. Недостатком естественной вентиляции является зависимость от ветра и условий внешней среды. При обустройстве принудительной вентиляции естественная тяга отсутствует. Подача воздуха организуется за счет специальных вентиляторов. Принудительную систему вентиляции удобно регулировать, она не зависит от погодных явлений. Из минусов можно назвать более высокую стоимость установки, чем в случае с монтажом естественной вентиляции, и возможное появление шума при работе системы.

Технология установки вентиляционной системы в котельной частного дома имеет свои особенностив зависимости от типа отопительного оборудования.

Обустройство котельной – обязательный этап строительства частного дома, предназначенного для круглогодичного проживания. Поскольку отопительная система связана с повышенным риском пожароопасности, котельная в брусовом доме должна соответствовать нормам и требованиям, предъявляемым с точки зрения техники безопасности. Важно обратиться за помощью к специалистам, которые грамотно подберут оборудование и правильно укомплектуют котельную, сделав ее надежно защищенной от возгорания и удобной в эксплуатации. В компании Holz House дома из клееного бруса проектируются с учетом планировки помещения котельной. Узнать стоимость и заказать проект можно у наших менеджеров.

Обвязка с гидрострелкой

В сложных многоуровневых системах теплоснабжения для балансировки потоков жидкости на разнообразных участках схемы с индивидуальными циркуляционными электронасосами зачастую применяют гидромеханический распределитель — гидравлическую стрелку либо коллектор.

Подобная схема котельного агрегата предполагает включение бойлера косвенного нагрева через насос НБ и НР, радиаторное отопление через насос НК1 и НК2, теплый пол — через Н1.

Она имеет возможность работать и без наличия гидравлического модуля, в таком случае предусматривают установку балансировочных вентилей, чтобы компенсировать перепады давления в разнообразных «ветках» системы.

Комплектация тепломеханического оборудования:

  1. Источник теплоснабжения – 2.
  2. Группа безопасности, с воздушником, предохранительным клапаном, манометром и расширительным баком.
  3. Подача теплоносителя к нагревательным приборам.
  4. Обратка теплоносителя от нагревательных приборов
  5. Радиаторы отопления.
  6. Система теплый пол.
  7. Бойлер косвенного нагрева
  8. Фильтр грубой очистки котловой воды от взвешенных веществ на линии обратки.
  9. Обратный клапан на линии обратки.
  10. Циркуляционные насосы: по магистральному трубопроводу, в контуре теплого пола и бойлера косвенного нагрева.

Нормы и правила устройства газовой котельной в частном доме

Краткое содержание статьи:

  • Газовый котел без котельной
  • Выгоды отдельной котельной для газового оборудования любой мощности
  • Требования к отдельной котельной для газового оборудования
  • Пристроенные к дому котельные
  • Отдельно стоящая котельная
  • Требования к монтажу дымоходов
  • Подведём итоги

Большинство современных отопительных котлов небольшой мощности допускают установку в жилых помещениях. Однако и отдельная котельная не утратила своей актуальности – эксплуатация оборудования в ней более удобна и безопасна.

Статья полезна тем, кто сомневается – нужно ли тратить полезную площадь дома для помещения под котельную.

Газовый котел без котельной

В домах сравнительно большой площади, ориентировочно от 180 м, котлом малой мощности не обойтись, и под котельную неизбежно выделяется отдельное помещение.

Но большинству небольших домов достаточно мощности газового оборудования до 35 кВт. Его допускается разместить на кухне. Для этого лишь нужно выполнить обязательные условия:

  • Кухня должна быть отдельной – изолированной дверью от других жилых помещений. В ней обязательно окно с форточкой.
  • Котёл крепится на стену или её отделку из негорючих материалов.
  • Оборудуется специальный дымоход.
  • Высота кухонного потолка – от 2.4 м, минимальное расстояние от верха котла до потолка 0.8 м.

Следует понимать, что установка котла на кухне – это лишь возможность сэкономить площадь дома, материалы для устройства отдельного помещения.



Выгоды отдельной котельной для газового оборудования любой мощности

Очевидно, что в массе случаев можно обойтись без котельной. Однако наблюдается немало рекомендаций, что всё же желательно выделить, либо пристроить отдельное помещение. Причины:

  • Безопасность – полностью исключается возможность угореть, пострадать от возгорания.
  • Звукоизоляция – большинство газовых котлов запускаются с шумным хлопком, а в котельном помещении его работа не будет слышна.
  • Компактное размещение вспомогательного оборудования: циркуляционного насоса, расширительного бака и проч.

Всё это немаловажные аргументы в пользу оборудования под котельную отдельного помещения. Кроме того, автоматически решается проблема размещения насосной станции, её гидроаккумулятора, оборудования для горячего водоснабжения, что особенно актуально для накопительных систем.



Требования к отдельной котельной для газового оборудования

Если мощность котла более 60, но менее 150 кВт, то его допускается разместить внутри дома в отдельном помещении любого этажа. А котлам мощностью 150-350 кВт уже требуется установка в отдельное помещение первого или цокольного этажа, в пристройке, либо отдельно стоящей постройке.

При размещении котельной в цокольном этаже или в подвале, требования ужесточаются:

  • на каждый киловатт мощности к обязательному объёму 15 м³ ещё добавляется 0.2 м³;
  • стены возводятся из паро-газо-непроницаемых материалов;
  • оборудуется отдельный выход на улицу, либо в коридор, ведущий за пределы дома.

Для котельной внутри дома требуются двери из огнеупорного материала, способного сдерживать горение не менее 15 мин. Этим условиям удовлетворяют стальные двери самодельного или заводского изготовления.

Важно, что в расчёты помещения котельной берётся не площадь, а именно объём помещения, который зависит от мощности размещаемого котла: до 30 кВт – не менее 7.5 м³; от 30 до 60 кВт – не меньше 13.5 м³; от 60 до 200 кВт – не менее 15 м³.

Общие требования к помещениям для размещения отопительных приборов:

  • Высота 2,2 метра – при мощности менее 30 кВт. При большей мощности – не меньше 2,4 м.
  • Открывающееся наружу окно с форточкой или фрамугой. Площадь остекления не менее 0.03 м² на 1 м³.
  • Электроосвещение.
  • Вентиляция, способная производить троекратный обмен воздуха в час.
  • Дымоход, соответствующий выходному отверстию в котле отопления.

Котлы до 30 кВт можно снабжать проходящим сквозь стену коаксиальным дымоходом.

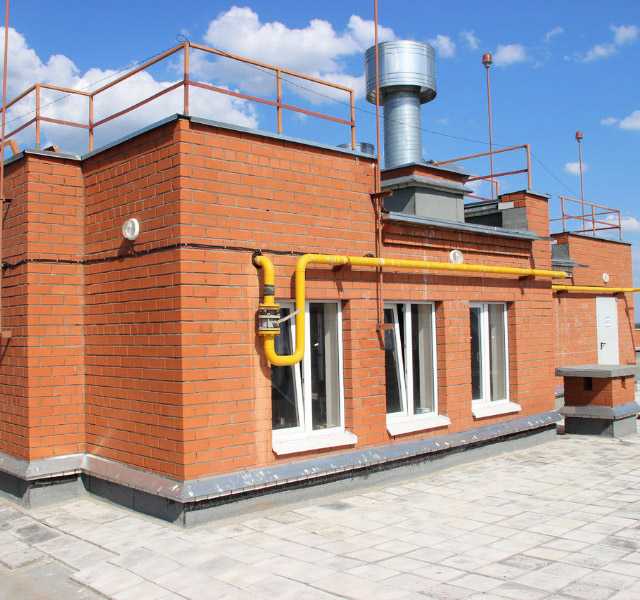

Пристроенные к дому котельные

К ним справедливы все предыдущие требования, и добавляются новые:

  • Котельная пристраивается к сплошному участку стены – минимальное расстояние до ближайших окон и дверей 1 м.
  • Она не связана с домом – все её 4 стены возводятся на отдельный фундамент.
  • В постройку берутся только негорючие материалы, например: кирпич, газоблок.

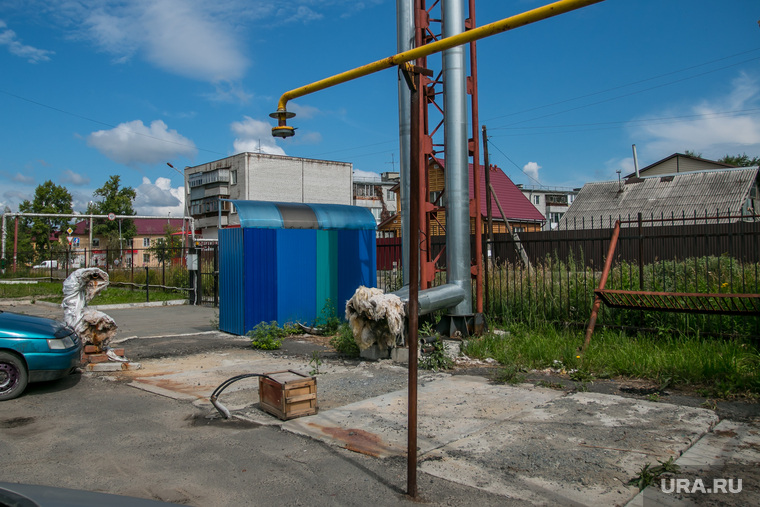

Отдельно стоящая котельная

Для отдельных котельных к перечисленным параметрам добавляются новые требования:

  • Оборудуется легко открываемыми выходящими на улицу дверьми – слабозакрепленными, без какого-либо дополнительного усиления. Такая мера безопасности рассчитана на самый крайний случай – минимизировать разрушение котельной и отвести силу взрывной волны на улицу.
  • Котел ставится на отдельный фундамент, высотой не более 15см от пола.
  • Если вес котла менее 200 кг, его допускается устанавливать на бетонный пол.
  • Присутствует датчик аварийного отключения газа.



Требования к монтажу дымоходов

Правила устройства дымовой трубы:

  • Сечение дымохода – не менее выходного отверстия из котла.
  • Число отводов трубы 90° – не более трёх.
  • Длина лежанки – не больше 3м.
  • Вертикальный канал внутри дома проходит сквозь перекрытия, снаружи – крепится по стене.
  • Чтоб обойти свес крыши допускается использовать 2 отвода по 30°.
  • Трубу запрещено накрывать зонтом, она должна быть достаточной высоты, чтобы тягу не подпирало ветром.
  • При строительстве нового дома каждому котлу, водонагревателю проектируется отдельный дымоход. При переоборудовании готового дома в дымоход допускается подключение 2-х котлов – с разницей высоты 75 см.

Для прокладки дымохода сквозь деревянные стены и перекрытия необходим проём обеспечивающий зазор 0.5 м. Для изолированной трубы типа сэндвич допустимый зазор 0.38 м.

Противопожарный зазор от любых деревянных конструкций – 0.5 м. От дерева под несгораемой отделкой – допустимый зазор 0.25 м.



Итоги

В большинстве случаев требуется устройство котельной по стандартам, обоснованным практикой эксплуатации жилья. Они разработаны для безопасности людей и имущества от возможных последствий неисправности газового оборудования.

Рационально ли тратить полезную площадь дома для помещения под котельную в необязательных случаях – решать вам. Важно взвесить все возможные факторы и риски: скопление людей, доступ к оборудованию, надёжность системы безопасности.

Приглашаем Вас посетить каталог готовых проектов домов с котельной



Отдельностоящая газовая котельная 🏭 для детского сада в г.

Симферополь

Газовая блочно-модульная котельная мощностью 500 кВт для строящегося Детского сада на 260 мест.

Исходные данные

При разработке проектной документации в качестве источника теплоснабжения заказчиком рассматривалась блочно-модульная котельная. Благодаря положительно зарекомендовавшим себя связям с проектировщиками, разрабатывающими разделы проекта, была запрошена проектная документация на БМК Thermarus.

При выборе подрядчика на проектирование котельной рассматривалась не только сама проектная документация, с последующим прохождением ей экспертизы, а также и последующая реализация в объеме производства котельной, доставки, сборки и пусконаладочных работ, т.е. заказчику необходимо было комплексное решение – полный комплекс работ от проекта до ввода в эксплуатацию, что и стало основным аргументом в пользу нашей компании при выборе подрядчика.

Основная задача, поставленная заказчиком: в сжатые сроки предоставить проектную документацию; в течении летнего сезона изготовить БМК, доставить на объект, осуществить сборку, ПНР и ввод в эксплуатацию; по возможности применить комплектующие российского производства, а при их отсутствии — импортные, при этом все комплектующие должны быть высокого качества.

Благодаря сложившемуся ранее положительному опыту работы с генеральным проектировщиком объекта, а также оперативной работе проектного отдела ООО «ПКТ», в кратчайшие сроки была предоставлена вся необходимая документация для прохождение государственной экспертизы проекта. В течении нескольких дней были сняты все замечания, что позволило заказчику получить положительное заключение государственной экспертизы по всему проекту в целом за короткий промежуток времени.

При разработке проекта котельной были предложены различные варианты компоновки оборудования. В итоге совместным решением с заказчиком был принят следующий вариант компоновки основного оборудования: котлы российского производства – Polykraft, горелки блочные газовые двухступенчатые Riello, производства Италии, насосное оборудование – Grundfos, производства Германии.

Особенности проекта

При транспортировке готовой БМК необходимо оформление разрешения на перевозку негабаритного груза, а также планирование доставки с учетом сезона отдыха в Крыму, загруженностью дорог и паромной переправы, а также предоставление услуги страхования груза.

Для решения этого вопроса нами была выбрана надежная транспортная компания, которая в полном объеме смогла удовлетворить все поставленные требования комплексно и в установленные сроки.

Описание блочно-модульной котельной

Котельная отдельностоящая, блочно-модульная, с собственной дымовой трубой высотой 12 метров, состоит из одного модуля с двумя котлами.

Котельная одноконтурная, с постоянным графиком теплоносителя с зависимым присоединением потребителей. Мощность контура теплоснабжения – 500 кВт.

Погодная компенсация и распределение нагрузок производится в индивидуальном тепловом пункте объекта. Данное решение позволило сократить количество трубопроводов, прокладываемых по территории от котельной к ИТП. Материал газоходов – теплоизолированная нержавеющая сталь, заводской готовности.

Котельная устанавливается на огороженной площадке на территории детского сада. Фундаменты под котельную и мачту дымовой трубы заказчик решил подготовить самостоятельно.

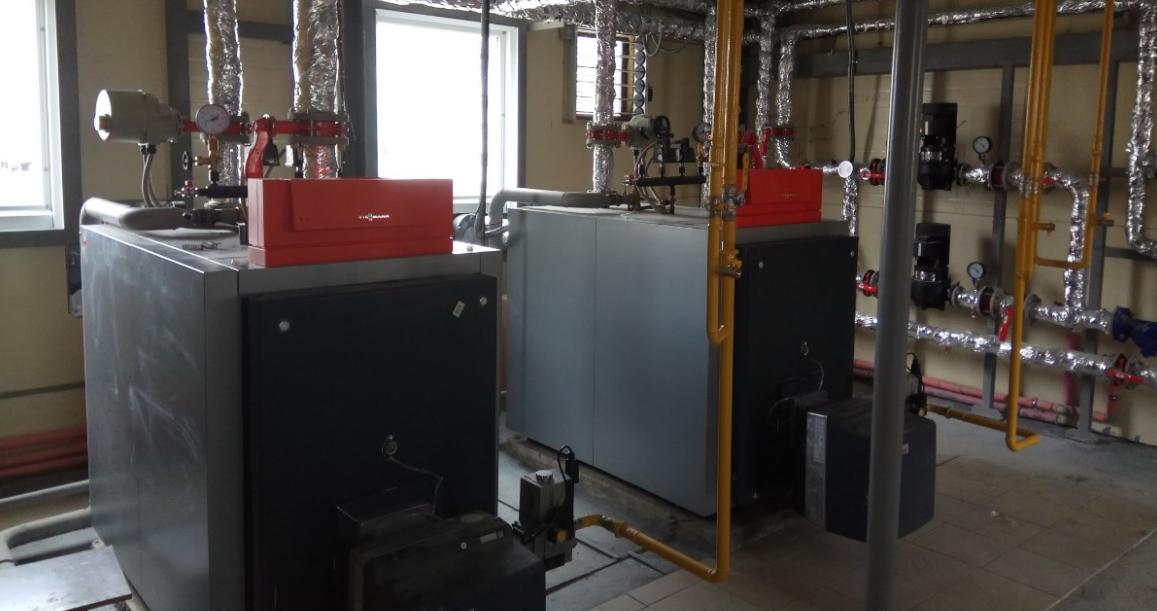

Оборудование котельной

  • Котлы – Polykraft Duotherm-250 (стальные жаротрубные водогрейные) теплопроизводительностью 250 кВт – 2 шт. ;
  • Горелки блочные газовые двухступенчатые Riello RS 34 MZ (Италия) – 2 шт.;
  • Циркуляционный насос Grundfos UPS 32-60F – 2 шт.;
  • Циркуляционный насос Grundfos UPSD 65-180F – 1 шт.;
  • Насосная станция Grundfos MQ 3-35 – 2 шт.;
  • Котловой контроллер Kromschrоeder (Германия) – 1 шт.;

Котельная укомплектована GSM сигнализацией, что позволяет заказчику осуществлять удаленный мониторинг и контроль параметров.

Несмотря на отсутствие требований заказчика установить погодное регулирование, котловая автоматика Kromschrоeder, применяемая компанией ПКТ в котельных Thermarus, дает возможность осуществлять погодную компенсацию в котельной, путем управления горелками. При проведении пусконаладочных работ будет установлен наиболее оптимальный режим работы котельной, который позволит сэкономить заказчику при эксплуатации порядка 20%.

Выполненные работы

Все работы по данному проекту выполняются в установленные сроки в полном объеме. На данном этапе готовая котельная ожидает на производстве погрузку и доставку к месту установки, после чего будет произведен монтаж и подключение котельной к сетям, пусконаладочные работы и сдача в эксплуатацию.

  •



Еще сданные котельные объектов социальной сферы

Котел наружного размещения

Котел наружного размещения

Общественное здание, Московская область

Газовая блочная котельная

Газовая блочная котельная

Районная котельная, Станица Темижбекская, Краснодарский край

Отдельностоящая газовая котельная

Отдельностоящая газовая котельная

Котельная детского сада, г. Симферополь, республика Крым

Все сданные объекты

Что нужно знать о средствах управления автономными котлами

Три категории средств управления автономными котлами могут предложить огромные преимущества для управляющих предприятиями.

Рой Коллвер

HVAC

При всей шумихе вокруг Интернета вещей в зданиях, систем автоматизации зданий и сетевого управления с расширенным или искусственным интеллектом руководитель объекта может предположить, что эти варианты всегда предпочтительнее, чем автономные средства управления котлом. Но это не так. Автономные системы управления котлами предлагают ряд возможностей, которые удовлетворяют потребности многих объектов по более низкой цене, чем более продвинутые цифровые технологии.

У многих руководителей объектов есть веские причины воздержаться от внедрения более продвинутых технологий управления котлами. Вот некоторые из их опасений:

• Безопасность: Изолирование объекта от киберпространства защищает от злоумышленников.

• Простота: Многие объекты не требуют сложного управления и могут адекватно управляться и контролироваться самостоятельными операторами на месте.

• Жизненный цикл средств управления. Во избежание морального устаревания сложные сетевые средства управления часто требуют дорогостоящих постоянных обновлений.

• Затраты на консультации, закупку, установку, обучение персонала и постоянный мониторинг: часто просто нет окупаемости по сравнению с тщательно отобранными автономными средствами контроля.

Парадоксально, но некоторые из самых больших котельных нуждаются в наименьшем количестве подключений, так как их постоянно посещают операторы, обученные конкретным способам оптимизации работы станции. Часто более мелкие объекты получают наибольшую выгоду от удаленного мониторинга и вмешательства, и менеджеры объектов должны тщательно изучить каждый объект в деталях, чтобы определить, в каком направлении двигаться.

Автономные блоки управления котлом бывают разных видов. Они могут быть легко связаны с BAS с помощью команд включения/выключения (включения) механического реле и контролироваться с помощью входов датчиков, подключенных через управляющее оборудование DDC, но они не могут регулироваться удаленно, а их внутренние данные (если они есть) не могут быть прочитаны напрямую внешними устройствами.

Существует три основных категории устройств управления автономными котлами. Вот что менеджеры объектов должны знать о каждом из них.

Базовые элементы управления

Автономные базовые элементы управления обычно добавляют «рабочее» устройство температуры в качестве внешнего уровня управления. Общие примеры включают множество котлов, которые все еще доступны с простыми электромеханическими переключателями включения / выключения, активируемыми температурой, чтобы позволить котлам циклически включаться и выключаться при фиксированной температуре ниже верхней предельной температуры. Эти элементы управления могут иметь или не иметь возможность управлять котлом или насосами системы через механические реле.

Оттуда уровень сложности возрастает до электронных элементов управления, которые могут использовать наружный датчик и программное обеспечение для регулировки температуры на выходе в зависимости от погоды. Некоторые добавляют внутренний датчик для дальнейшей оптимизации температуры подачи в соответствии с требованиями здания.

Регуляторы, добавляющие модуляцию горелки или каскадирование нескольких котлов, стали очень популярными в стремлении к большей эффективности, особенно в зданиях с сильно меняющейся нагрузкой, например, с большим количеством активных зон. Эти элементы управления обычно включаются одним входом, который может поступать от одного термостата, объединенным входом из нескольких зон, вплоть до включения входа от BAS. После включения система управления управляет котлом в соответствии с проектом до тех пор, пока сигнал включения не будет снят.

Автономные элементы управления позволяют операторам и обслуживающему персоналу легко изменять работу котла на месте, а их отмена обычно довольно проста во время аварийных ситуаций и процедур технического обслуживания. Это может быть преимуществом или нет, в зависимости от того, кто имеет доступ к котельной.

Интеллектуальные системы управления

Автономные системы интеллектуального управления начали появляться около 25 лет назад, когда электронные цифровые системы управления вошли в архитектуру котлов. Они расположены за пределами основного контура безопасности котла и имеют то преимущество, что могут собирать и регистрировать данные, а также реагировать на внутренние неисправности. Большинство современных моделей оснащены ЖК-дисплеем или светодиодным дисплеем, и многие из них теперь имеют пользовательский интерфейс с сенсорным экраном для упрощения программирования пользователями зданий.

Автономные интеллектуальные элементы управления могут быть оснащены датчиками и цифровыми входами, а в некоторых случаях они управляют ограниченными функциями безопасности через вход датчика. Они также могут быть снабжены механическими или аналоговыми электронными выходами, но им не хватает возможностей цифровой связи.

Данные, которые они содержат, могут быть прочитаны только через их собственные дисплеи пользовательского интерфейса, но, тем не менее, их функциональность может быть весьма впечатляющей. Длинный список функций, в том числе сообщения об ошибках с выводом сигналов тревоги, регистрация данных, диагностические функции, исторические тенденции, такие как часы использования, сервисные сообщения, — вот некоторые из популярных опций. Они также могут обеспечить интегрированную работу циркуляционных насосов, каскадирование нескольких котлов и простое взаимодействие с другими нагревательными, охлаждающими и вентиляционными устройствами.

Есть несколько известных производителей, выпускающих дополнительные цифровые элементы управления для вторичного рынка котлов или в качестве опций, поставляемых OEM-производителями, но все чаще производители котлов разрабатывают собственные средства управления собственными силами или в сотрудничестве со сторонними разработчиками и поставляют их предварительно установленными. в составе котловой установки. Некоторые из этих средств управления имеют возможность подачи аналогового сигнала на устройство управления BAS для целей простого контроля уровней тепловой мощности, а многие имеют цифровой сигнальный контакт для оповещения системы BAS в случае возникновения неисправности.

Блоки управления котлом/системой

Автономные блоки управления котлом/системой используют только что описанное базовое интеллектуальное управление и распространяют его действие за пределы котельной на остальную часть здания. Со всеми уже перечисленными функциями производители систем управления воспользовались тем, что интеллектуальные системы управления могут быть оснащены любым количеством входов и выходов, и начали подавать информацию из остальной части здания в систему управления котлом — либо напрямую, либо с помощью специальных дополнений. на сопутствующих элементах управления. Эти элементы управления могут управлять всеми насосами системы в здании, считывать температуру в помещении и управлять зональными клапанами и насосами на основе входных данных от этих температур в сочетании с настройками отдельных термостатов или комнатных датчиков.

Многие модели бытовых модулируемых конденсационных котлов теперь имеют встроенные элементы управления со всеми входами и выходами, которые могут понадобиться в небольшом жилом доме. Некоторые котлы, предназначенные для малого бизнеса, также можно заказать с автономными возможностями управления системой, но, как правило, используют дополнительные модули для расширения их функциональности, а не пытаются упаковать все в единое управление. Эти системы работают очень хорошо, могут предложить сложный уровень внутренней системной интеграции по выгодной цене и являются предпочтительным выбором многих владельцев зданий, но удаленный доступ ограничен. Обучение персонала по-прежнему важно, чтобы иметь возможность в полной мере воспользоваться всеми преимуществами, которые могут предложить эти элементы управления.

Рой Коллвер имеет более чем 40-летний опыт работы в сфере HVAC. Он специализируется на гидронике, уделяя особое внимание технологии котлов, управлению и сжиганию газа. Помимо написания статей и обучения по темам, связанным с HVAC, он работает в управлении строительством в машиностроительных фирмах.

Отправьте комментарии и вопросы по адресу [email protected].





Похожие темы:


Основы работы с бойлерами: Разборка котельной

Судя только по названию, термин

котел должен естественным образом вызывать у людей мысли о горячей воде.

Однако люди часто удивляются, когда узнают, что мы работаем и с котлами. Возможно, дело в том, что технология котлов существует так давно и используется для самых разных целей по-разному с течением времени (например, для приведения в действие паровых двигателей локомотивов!), что трудно поверить, что котел все еще может быть важным элементом оборудования в современных котельных. . Но это правда, котлы и сегодня могут быть весьма полезными, особенно если их разместить в правильных обстоятельствах.



Для целей этого поста мы пропустим урок истории котлов в целом и вместо этого сосредоточимся на основах того, как котлы сегодня используются для отопления помещений, нагрева воды, а иногда и того, и другого.

Вы знаете о котле в вашем доме, но внимательно ли вы изучали, как работает котельная? Технически котел представляет собой закрытый сосуд или систему труб, в которых вода нагревается и циркулирует в виде горячей воды или пара для подачи тепла или электроэнергии. Таким образом, на самом базовом уровне бойлеры являются конечным водонагревателем. Между водонагревателем и бойлером определенно есть сходство, основанное на определении, внутренней функции и некоторых общих технологиях, но есть и несколько ключевых различий.

Водонагреватели служат отличной от цели: производить и хранить горячую воду для бытовых нужд, таких как купание, мытье посуды, стирка, приготовление пищи и т. д. Бойлеры также производят горячую воду, но они не могут ее хранить, а горячую производимая ими вода (и/или пар) может использоваться для различных целей. Коммерческие котлы сегодня чаще всего используются для отопления помещений, но также все еще используются для нагрева воды для бытовых нужд, а иногда и для того и другого, при правильной настройке.



Как работают котлы

Бойлеры могут быть довольно сложным оборудованием с множеством мелких компонентов, которые могут различаться в зависимости от того, как они используются. Но независимо от конечного использования основная концепция функции любого котла, как правило, одинакова, поэтому давайте начнем с этого.

Коммерческие котлы бывают различных типов и размеров, которые могут варьироваться от 2 на 2 фута до более 5 футов в высоту и более 8 футов в длину, в зависимости от применения. Некоторые котлы имеют вертикальную конфигурацию, поэтому они выше и тоньше, чтобы уменьшить площадь пола, в то время как другие имеют горизонтальную конфигурацию — короткие и широкие. Снаружи сам котел выглядит просто как большая коробка (хотя некоторые котлы до сих пор представляют собой просто цилиндрические сосуды). Он имеет подключение к водопроводу, вентиляционный дымоход и/или вытяжную систему, а также внешнее антикоррозийное порошковое покрытие. Панель рабочего состояния показывает, что котел работает. Котел подключен к источнику топлива, чтобы поддерживать пламя внутри.

Внутренняя часть котла — это то место, где сложно обобщить, потому что механические части и конфигурации, как правило, различаются в зависимости от типа котла и запатентованных технологий каждого производителя. Но независимо от типа внутри почти любого котла есть два основных элемента: горелка и теплообменник — сердце вашего котла. Обычно классифицируемые по типу используемого теплообменника, наиболее распространенные сегодня на рынке котлы включают водотрубных котлов , жаротрубные котлы, и высокоэффективные конденсационные котлы .

Для наших целей и для простоты мы начнем с очень распространенного типа котла, используемого во многих коммерческих зданиях, водотрубного котла . В данном случае теплообменник (также называемый трубным пучком) представляет собой ряд металлических трубок, по которым проходит вода. Исторически сложилось так, что эти трубки в основном изготавливались из меди из-за естественной способности металла удерживать тепло, в то время как в некоторых моделях используются трубки из нержавеющей стали из-за ее естественной устойчивости к коррозии. Но многие современные модели котлов теперь оснащены теплообменниками с трубными пучками из мельхиор , прочный, безопасный для воды сплав на основе меди, смешанный с никелем и некоторыми другими коррозионностойкими элементами. Часто эти трубы имеют «оребрение», а не гладкие, чтобы увеличить площадь поверхности для большей теплопередачи. Тепло вырабатывается метко названной горелкой , которая сжигает такое топливо, как природный газ, для получения очень горячего пламени, которое проходит под теплообменником по всей длине, окружая теплообменник наверху горячими дымовыми газами, образующимися при этом. пламя, нагревающее воду внутри. Когда котел включается, пилотная сборка дает искру, создавая сверхгорячее пламя вдоль горелки, которая нагревает медные трубы и воду в этих трубах, в результате чего получается очень, очень горячая вода или пар, который обеспечивает тепло для намеченной цели. . (А жаротрубный котел концептуально является суммой , противоположной водотрубного котла, поэтому вместо этого выхлопные газы фактически проходят через пучок труб, который окружен водой, которую он нагревает. )



Как котлы могут Быть использованным

Вот как бойлер создает горячую воду или пар на уровне и супер базовом уровне — то, что происходит с этой горячей водой, зависит от того, как используется бойлер. Как мы упоминали ранее, бойлеры работают на нагрев воды, но не имеют мощности хранение горячей воды. Таким образом, когда котел используется для подачи горячей воды для общего пользования (известный как нагрев воды для бытовых нужд ), он должен быть подключен к некоторому другому оборудованию, которое может хранить горячую воду, например, к накопительному баку (или нескольким) или косвенный водонагреватель. Но современные котлы на самом деле чаще всего используются просто для отопления помещений (известные как водяное отопление ), поэтому нет необходимости хранить горячую воду, потому что она направляется в систему для обогрева здания.

Отопление помещений – горячая история о водяном отоплении

Наиболее часто встречающиеся котельные системы называются системами водяного отопления, и они используют только горячую воду или пар для нагрева воздуха внутри помещения . Самый стандартный метод водяного отопления использует радиаторы для распределения тепла. В здании или доме с лучистым теплом вода нагревается бойлером до температуры чуть ниже точки кипения и течет по трубам к радиаторам по всему зданию, которые затем выделяют это тепло для обогрева пространств и комнат, в которых они находятся. . В современных приложениях был даже разработан лучистый подогрев пола , в котором трубы могут быть помещены под пол с аналогичным эффектом. По трубам, уложенным в пол, течет супергорячая вода, которая нагревает материал пола (часто используется плитка) и, поднимаясь от пола, нагревает помещение.

Вода в этих системах течет по непрерывному контуру от котла к трубам, к радиаторам, а затем обратно в котел для повторного нагрева. Это известно как закрытая система . Вода в этих системах не имеет отношения к горячей воде, которая течет из вашего крана или в вашу стиральную машину — она используется только для обогрева. На самом деле, эта вода имеет рейтинг , а не для потребления человеком. Это не означает, что с ним что-то не так , просто у него есть другие задачи, например, его повторное использование в системе для повторного нагрева.

В отоплении помещений замкнутая система намного эффективнее, чем постоянное использование свежего нового потока воды (так называемая открытая система) для обогрева всего здания. Поскольку этот водный поток никогда не соприкасается с питьевой водой, используемой для душа и мытья, для зданий с водяным отоплением требуется еще отдельное оборудование для горячего водоснабжения — как правило, это классический баковый водонагреватель . Иногда это косвенный водонагреватель, но мы скоро вернемся к нему. Во-первых, давайте поговорим о том, как котлы или используются независимо от отопления помещений, например, котлы использовались исключительно для производства горячей воды для бытовых нужд.

Бойлер против водонагревателя – бытовой спор

Если в доме есть промышленный котел, но это , а не для обогрева здания, то котел, вероятно, используется для нагрева воды для бытовых нужд вместо нескольких водонагревателей. В этих случаях котел горячего водоснабжения подключается к отдельному накопительному баку ; Вода подается в здание из городского водопровода и нагревается через котельную. Горячая вода поступает из котла в резервуар или резервуары для хранения, где она удерживается до тех пор, пока кто-нибудь не включит кран с горячей водой или не запустит оборудование, требующее горячей воды. Вы можете думать о резервуаре для хранения как о гигантском термосе; он полон воды, которую нужно держать горячей. Накопительный бак не может нагревать воду — только котел может нагревать воду.

Итак, если вам все-таки нужен отдельный накопительный бак, то когда и зачем использовать бойлер для горячего водоснабжения вместо бакового водонагревателя со встроенным накопительным баком? Честно говоря, полностью ответ на этот вопрос требует отдельного поста. ( Так что следите за обновлениями в части 3 этой серии, когда мы углубимся в эту горячую тему!) А пока мы остановимся на кратком обзоре .

Иногда водогрейные котлы необходимы по умолчанию, когда стандартные водонагреватели не могут быть установлены из-за проблем с вентиляцией или нехватки места. Однако чаще бытовые водогрейные котлы используются, когда водонагреватели резервуарного типа просто не могут производить достаточно горячей воды достаточно быстро, чтобы удовлетворить потребности, необходимые для применения. Короче говоря, иногда вам просто нужно , больше , мощность !

Бойлер для горячей воды часто можно найти в крупных отелях, например, из-за огромного объема горячей воды, необходимого отелям в определенное время в течение дня. Чем больше гостей может принять отель в любой момент времени, тем больше горячей воды потребуется отелю для удовлетворения потребностей. При расчетном часе выезда в 11:00 в полном отеле сотни гостей могут постоянно принимать душ в течение 3-часового промежутка времени. Через несколько часов уборка, скорее всего, будет иметь 9 баллов. 0061 лот грязного белья для стирки и дезинфекции. Один котел с несколькими накопительными баками может обеспечить наличие большого количества горячей воды, когда это необходимо, без включения котла каждый раз, когда требуется небольшое количество горячей воды в течение остальной части дня.

Бойлер может потреблять намного больше БТЕ, чем одиночный водонагреватель, а это означает, что требуется несколько водонагревателей , чтобы соответствовать производительности горячей воды одного бойлера. Как мы упоминали ранее, пламя внутри котла очень большое и очень горячее — намного больше, чем пламя водонагревателя. Помните, что самые большие котлы могут быть более 8 футов в длину, а это значит, что они могут содержать около восьми футов горелки или около восьми футов пламени. Это дает котлам возможность очень быстро нагревать эти медные трубы и содержащуюся в них воду, и это часть того, что делает котлы с накопительными баками хорошим выбором для коммерческого применения, где требуется большой объем горячей воды сразу , например предприятия пищевой промышленности, пивоварни, жилые дома для пожилых людей или большие гостиницы.

Еще одно применение водогрейного котла, о котором стоит упомянуть, — это подогрев коммерческого бассейна. Если в вашем здании или отеле есть бассейн, то использование водогрейного котла часто является лучшим выбором для нагревателя бассейна, потому что дополнительная мощность котла необходима для эффективного обогрева большого бассейна. Мало того, что сам бассейн действует как резервуар для хранения (экономя ваши деньги), химические вещества для бассейна наносят ущерб внутренней части водонагревателя, вызывая преждевременный выход из строя. Эта химическая проблема в сочетании с возможностью перегрузки стандартного водонагревателя резервуарного типа делает бойлеры лучшим выбором для бассейнов.

Выполнение двойной функции с помощью комбинированной системы отопления

Мы кратко рассмотрели водяные котлы (используемые только для отопления) и бытовые котельные системы (используемые только для горячей питьевой воды). Но как насчет установки, в которой котел используется для обогрева здания , а подает горячую воду к кранам и приборам здания? Это можно сделать, соединив бойлер водяного отопления с баком косвенного (или змеевикового) водонагревателя. Эта система бойлер + непрямой бак известна как Комбинированная котельная система .

Косвенный водонагреватель представляет собой нечто среднее между водонагревателем и накопительным баком. похож на водонагреватель — у него есть отдельный вход для холодной воды, который наполняется свежей питьевой водой из муниципальной системы, но ему не хватает механических способностей, чтобы напрямую нагревать эту воду самостоятельно. Но косвенный бак также больше, чем просто накопительный бак, потому что технически он нагревает воду внутри него, всего косвенно . Комбинированные системы водоснабжения и отопления становятся все более популярными, поскольку при определенных условиях они могут обеспечить большую эффективность.

Косвенный водонагреватель похож на мотоциклетную коляску, которая использует мощность основного прибора, чтобы получить дополнительную бонусную функцию. Косвенные водонагреватели установлены рядом и подключены к водяному котлу отопления через вторичный замкнутый контур трубы, которая заполнена горячей водой, вырабатываемой котлом, и выходит из котла в бак косвенного нагрева. Когда эта труба попадает внутрь косвенного резервуара, она соединяется с теплообменник , еще одна медная труба, которая закручена как штопор (или змеевик) внутри бака, а затем выходит обратно к котлу. Тепло передается от воды, нагретой котлом, в этой змеевиковой трубе к более холодной воде, которая удерживается в резервуаре косвенного нагрева. (Обычно мы говорим, что термин «нагреватель горячей воды» является излишним, но использование горячей воды для нагрева другой воды означает, что бойлер косвенного нагрева буквально — это «нагреватель горячей воды».) По мере продолжения этого процесса вся вода, содержащаяся в баке косвенного нагрева, нагревается до ГОРЯЧЕЙ — и это горячая вода, которая будет выходить из ваших раковин, посудомоечных машин и кранов.

Этот тип установки имеет свой собственный набор плюсов и минусов, которые мы не можем полностью охватить здесь, поэтому, если вы ищете более подробную информацию об этом, ознакомьтесь с Часть 2 в нашей серии «Разборка котельной» , где мы действительно изучаем входы и выходы систем комбинированных котлов и косвенных водонагревателей.



Соображения по котлам

Следует признать, что это был довольно общий обзор котлов и некоторых современных способов их использования. Там намного больше информация о котлах, которую мы могли бы рассказать, но большая ее часть является супертехнической и откровенно скучной, и наша цель — обучение, а не успокоение! Однако здесь стоит упомянуть еще несколько факторов, касающихся котлов: эффективность, безопасность и долговечность.

Коэффициенты полезного действия

Не все котлы одинаковы. Существует множество подкатегорий котлов в зависимости от функции, источника топлива, типа теплообменника, используемых материалов и т. д. И, как и в случае с водонагревателями, технологические достижения позволили котлам повысить эффективность за счет максимального использования энергии.

В прошлом большинство установленных котлов были атмосферными единицами, что означает, что они забирают воздух для горения из окружающей атмосферы, чтобы питать свое пламя, а выхлопные газы удаляются через дымоход. Эти типы котлов считаются «стандартной эффективностью» и имеют КПД около 80-86%. Но новые котлы, представленные сегодня на рынке, могут обеспечивать высокий КПД 95 % и выше благодаря конструкции конденсационного типа с закрытым сгоранием, которая ограничивает потери тепла при максимальной теплопередаче, и модулирующее управление, которое позволяет котлу работать на разных уровнях. Модулирующие средства управления котлом будут контролировать тепло, поглощаемое зданием, измеряя температуру котловой воды при ее выходе и снова при ее возврате в котел. Чем больше разница температур, тем больше тепла должен добавить котел к воде. Когда разница температур невелика, котел может оставаться на малом огне, что делает эти устройства намного более эффективными. Различные уровни горения могут быть достигнуты несколькими способами, включая изменение количества горелок в оборудовании или изменение интенсивности пламени за счет снижения уровня топлива или создания отрицательного давления воздуха внутри устройства.

Факторы безопасности

Точно так же, как водонагреватели могут взорваться, бойлеры также подвержены этому риску по тем же причинам (тепловое расширение, повышенное давление, закрытый сосуд). Но поскольку котлы имеют большую мощность, у них есть потенциал сделать намного большую стрелу. По этой причине для большинства коммерческих котлов, независимо от их использования, требуется разрешение на эксплуатацию и официальная проверка безопасности при первоначальной установке до выдачи разрешения. Эти законы различаются в зависимости от штата, а также в некоторой степени от размера и типа котла. В большинстве штатов также требуются регулярные периодические проверки для продления разрешений. В Индиане, например, проверки безопасности котлов на самом деле регулируются IDHS (Департаментом внутренней безопасности штата Индиана), и многие периодические проверки проводятся государственными инспекторами, и счета за них выставляются владельцу в рамках процесса продления разрешения. Вот почему так важно, чтобы ваш котел регулярно проверялся в рамках плана профилактического обслуживания, а любые проблемы быстро решались, чтобы обеспечить его постоянную безопасную работу.

Факторы долговечности

Итак, каков срок службы котла? Что ж, при регулярном техническом обслуживании и обслуживании котел может прослужить на удивление долго. Мы видели коммерческие котлы, которые прослужили до 30 лет, но срок службы котла и его частей сильно различается в зависимости от множества факторов. Тип применения, качество воды, погодные условия, жилая среда и регулярное техническое обслуживание — все это играет большую роль в сроке службы котельной системы.

Как и в случае с баковыми водонагревателями, важно убедиться, что ваш котел и комбинированный бак используют умягченную воду. Осадок в теплообменнике котла может засорить трубы и затруднить свободный поток воды. Это может привести к тому, что котел будет подпрыгивать вверх и вниз, что в конечном итоге приведет к выходу теплообменника из строя, что приведет к утечке из теплообменника, которая: как гигантская лужа на полу вашего дома. Небрежное отношение к умягчению воды может привести к катастрофическому выходу из строя вашего оборудования.

Каждая деталь котла, от внешних панелей из листового металла до внутренних компонентов, может быть отремонтирована или заменена, но, конечно, во многих случаях ремонт не так экономичен, как замена. Теплообменники и другие внутренние компоненты могут нуждаться в полной замене, и в зависимости от типа котла замена теплообменника может стоить столько же, сколько и новый котел.

Точно так же, как вы всегда должны вызывать квалифицированного специалиста для решения проблем с водонагревателем, вы не должны доверять ремонт вашего бойлера кому попало. Компоненты котельной системы могут показаться довольно простыми для понимания, но есть много критических частей, которые должны быть в рабочем состоянии, чтобы котел работал бесперебойно и безопасно. Неопытному глазу легко упустить из виду что-то важное, что приведет к еще большим проблемам в будущем. Всегда обращайтесь к профессионалам для обслуживания и обслуживания вашего котла и водонагревательного оборудования.

Важно понимать основы работы котлов и водонагревателей, чтобы сделать осознанный выбор. Не знаете, с чего начать? Свяжитесь с нашими обученными специалистами в Reliable Water Services (800-356-1444), чтобы получить лучшую рекомендацию для вашего бизнеса. Мы будем рады помочь вам выбрать лучшую систему водяного отопления для вашего коммерческого применения.



Комплексные решения для котельных | Кливер-Брукс

Подробнее

Кто мы

Компания Cleaver-Brooks, основанная в 1929 году, является поставщиком комплексных решений для котельных, помогающих компаниям работать лучше с каждым днем. Мы разрабатываем продукты для производства горячей воды и пара, направленные на интеграцию и оптимизацию всего котла, горелки и средств управления, чтобы максимизировать энергоэффективность и надежность при минимальных выбросах.

Наши специалисты помогут ввести в эксплуатацию и оптимально обслуживать вашу систему, приобрести детали и провести обучение по работе с изделием.

Найти представителя рядом с вами

Смелые цели в области устойчивого развития?

Ведущие компании строятся с мыслью о завтрашнем дне. Сегодня это означает снижение выбросов, сокращение потребления ископаемого топлива и повышение энергоэффективности объектов. Компании, которые ставят перед собой смелые экологические цели, полагаются на Cleaver-Brooks. Мы определили четыре движущих силы экологической устойчивости и предлагаем несколько решений для котельных для каждой из них.

Самые эффективные интегрированные системы на рынке

Гидравлические решения

Сосредоточив внимание на преимуществах интеграции, компания Cleaver-Brooks разработала полный спектр гидравлических решений, обеспечивающих лучшее в своем классе качество производительности, эффективности, надежности и экономии, а система управления позволяет любой системе работать с максимальной производительностью. Выберите из конденсационных, неконденсационных, электрических или гибридных систем, чтобы разработать гибкое решение, отвечающее вашим конкретным требованиям.

Узнать больше

Решения IoT

Решения Prometha Connected Boiler Solutions

Prometha® Connected Boiler Solutions собирает данные с 250 точек контролируемой котельной системы каждые шесть секунд и удаленно отображает ключевые показатели производительности на приборной панели, что упрощает мониторинг системы. производительность. Пользователи также получают отчеты о тенденциях, полезную информацию и инструменты диагностики активов, которые помогают повысить энергоэффективность и прибыльность их объектов, а также предотвращают или сокращают незапланированные простои.

Узнать больше

Решения по аренде

Обширные складские запасы

Наш парк арендных котлов удобно расположен в Соединенных Штатах и ​​Канаде. Независимо от того, где вы находитесь — от города до сельской местности — мы можем помочь вам от расчета стоимости аренды до доставки и установки быстрее, чем кто-либо другой.

Узнать больше

Просмотреть все новости

  • Предстоящий технический вебинар: 28 сентября 2022 г.

    В продолжение нашей майской презентации на этом вебинаре будет подробно рассмотрено оборудование питательной воды котлов и его важность для правильной работы паровой системы. . Участники узнают о различиях между деаэраторами, расширительными баками и системами атмосферной подачи, а также о том, как правильно применять их в паровой системе.

    Подробнее

  • Технический вебинар по запросу | Основы работы с паровыми котлами

    Вы новичок в проектировании паровых котлов и паровых установок? На этом вебинаре будут рассмотрены основы Steam, такие как история Steam, где используется Steam и почему он используется до сих пор; типы пара для различных целей; качество пара и почему это важно в паровой системе; эмпирические правила определения давления и производительности котла; Конфигурации трубопроводов ASME; паровые аксессуары и многое другое. Участник получит базовое представление о паре, а также поймет, какие вопросы задавать при проектировании паровой котельной.

    Подробнее

  • История клиента | Компания по упаковке сокращает выбросы

    Компания Green Bay Packaging (GBP) нуждалась в помощи в поставке заказных водотрубных котлов, работающих на природном газе и биогазе, для нового производственного предприятия в сжатые сроки. В результате GBP выбрала два котла типа D производительностью 250 000 фунтов в час каждый, включая горелки Natcom®, деаэратор, систему управления и отдельно стоящую дымовую трубу, чтобы сократить выбросы твердых частиц, двуокиси серы, оксида азота и парниковых газов.

    Подробнее

  • Белая книга | Рекомендации по проектированию малогабаритных котлов-утилизаторов

    Существует множество факторов, которые следует учитывать при проектировании малогабаритных парогенераторов-утилизаторов (HRSG). В этом документе рассматривается переход от одноцикловой когенерации к комбинированной с акцентом на проекты мощностью менее 20 МВт. В нем будут обсуждаться конструкция, типичные компоновки, определения и взаимосвязь между газовыми турбинами, HRSG и паротурбинными генераторными установками. Нет стандарта путь существует, так как есть много переменных, которые должны быть определены заказчиком и производителем.

    Подробнее

  • Тенденции в технологическом отоплении с помощью котельных

    Альтернативные подходы к технологическому отоплению с помощью паровых или водогрейных котлов заставляют некоторых задаться вопросом: «Ушли ли в прошлое центральные котельные для технологического отопления?» Может так, может нет. Но прежде чем ответить на этот вопрос, в этой статье будет рассмотрена история центральных электростанций и показано, как технологии повлияли на новые подходы.

    Подробнее

  • Технология Интернета вещей Prometha® для котельных запускает мобильное приложение

    Prometha® Connected Boiler Solutions, первое решение IoT для котельных, предлагающее анализ данных в режиме реального времени и системный интеллект, теперь доступно в виде приложения для устройств Apple и Android…

    Подробнее

  • Наше обязательство клиентам во время пандемии COVID-19

    Вместе с остальным миром компания Cleaver-Brooks очень внимательно следит за ситуацией с COVID-19 (коронавирусом). Поскольку безопасность наших сотрудников и их семей остается нашим главным приоритетом…

    Читать далее

  • Конденсационный котел ClearFire®-CE – Обновление ПОЖИЗНЕННОЙ гарантии

    Полностью конденсационный водяной котел Cleaver-Brooks ClearFire®-CE (CFC-E) теперь оснащен ПОЖИЗНЕННОЙ гарантией защиты от термических нагрузок.

    Подробнее

  • Горелка Cleaver-Brooks серии ProFire SBR-30 признана

    Cleaver-Brooks объявляет, что ее горелка ProFire серии SBR-30 была названа победителем в конкурсе «Продукты года для коммерческого комфорта 2021 года». Эта серия горелок, выбранная группой независимых инженеров-консультантов и спецификаторов, заняла первое место в категории «Отопительное оборудование».

    Читать далее

Вентиляция и проходка в котельной

Важно помнить следующее давление WC на ​​вентиляционном вороте).

Котлы
  • Superior одобрены UL для использования с вентиляцией типа B.
  • Котлы
  • Superior могут иметь боковую вентиляцию, если они соответствуют местным нормам и нормам BOCA.
  • Вентиляция котловой системы

    Проектирование воздушного потока котельной и потока продуктов сгорания требует четкого понимания целей применения, ограничений, налагаемых котельной и другим оборудованием, и знания применимых норм. Перед внедрением любой системы следует проконсультироваться с квалифицированными инженерами и проектировщиками. Superior Boiler Boiler Systems, Inc. не может гарантировать, что ее оборудование, заказанное клиентом, соответствует местным правилам котельной.

    ПРЕДУПРЕЖДЕНИЕ. Несоблюдение правил проектирования, установки и обслуживания котельных систем может привести к чрезмерному уровню УГАРНОГО ГАЗА или ПОЖАРУ. Проектирование, установка и эксплуатация должны выполняться только квалифицированными специалистами, знакомыми с системами HVAC, настройкой горелок и требованиями местных норм.

    Требования к воздуху для горения для котлов

    Международная организация по надзору за строительством и нормами и правилами (BOCA) предоставляет коды моделей, ориентированные на производительность, включая положения о минимальной подаче воздуха для горения. Прошлые требования BOCA, NFPA и ANSI включали (частично) следующее:

    Внутренний воздух

    При расходе не менее 40 кубических футов на 1000 БТЕ/ч дополнительный воздух требуется, если обменный курс меньше 0,5 . Если да, то требуется два отверстия; один у пола и второй у потолка с не менее 1 квадратным дюймом на 1000 БТЕ/ч — не менее 100 квадратных дюймов.

    Наружный воздух

    Требуются два отверстия, одно у пола, другое у потолка. Отверстия должны сообщаться непосредственно снаружи или с помощью воздуховодов. Минимальный размер вентиляционного отверстия должен быть не менее следующего:

    • 1 кв. дюйм на вход 4000 БТЕ/ч – прямо наружу.
    • 1 кв. дюйм на вход 2000 БТЕ/ч – через горизонтальный воздуховод.
    • 1 кв. дюйм на ввод 4000 БТЕ/ч – через вертикальный воздуховод или через стену.
    • Если помещение беспрепятственное, то без хранения, свободная циркуляция воздуха.
    • Свободная площадь — с жалюзи — должна считаться металлом на 75 процентов и деревом на 25 процентов.

    Отрицательное давление воздуха на входе воздуха в горелку может привести к плохому горению. Несмотря на то, что горелка может быть с принудительной тягой, не думайте, что она может подавать требуемый воздух. Другие факторы могут вызвать сильное воздействие тяги на горелку. Избыток воздуха для наддувных горелок следует рассчитывать на 14 куб. футов (±1,5 куб. фута) на кубический фут природного газа.

    Запрещается эксплуатировать котлы, в которых воздух для горения будет содержать взрывоопасные, легковоспламеняющиеся или коррозионно-активные (включая соединения хлора, фтора и т.д.) пары. Сверьтесь с справочником по коррозии, чтобы убедиться, что газы/пары даже слегка не разъедают сталь. Обратите внимание, что в некоторых случаях их пламя увеличивает их коррозионную природу.

    Пожалуйста, убедитесь, что воздухозаборник не настолько холодный, чтобы не замерзнуть котел, который не работает.

    Удаление продуктов сгорания

    При определении надлежащего метода удаления продуктов сгорания необходимо учитывать следующие факторы.

    • Топливо для сжигания
    • Количество и размер единиц
    • Использование в строительстве и строительные материалы

    Боковая вентиляция допускается для котлов Superior при использовании металлической вентиляции и дымовой трубы. Однако горелки не отталкивают продукты сгорания, поэтому конструкция должна создавать гравитационную или механическую конвекцию.

    Прокладка котловой системы

    Наибольшая разовая потеря эффективности в системе отопления, как правило, происходит вверх по дымовой трубе и может составлять от 12 до 20 процентов стоимости топлива. Таким образом, правильная система вентиляции имеет решающее значение для эффективной работы.

    Все горелки должны быть настроены до начала нормальной работы, поэтому очень важно следовать инструкциям производителя горелки. Регулировку горелки должны выполнять только квалифицированные специалисты с использованием соответствующего оборудования.

    Руководство по проектированию бричинга

    • Трубопроводы котлов в штакетники по скользящему смещению с потоком газов к дымовой трубе.
    • НЕ прокладывайте трубу через переборку тройника.
    • Установите барометрическую заслонку на каждый котел или, по крайней мере, между первым котлом и дымовой трубой.
    • Муфта, расположенная непосредственно над котлом или барометрической заслонкой, облегчает обслуживание и очистку.
    • Пробойная изоляция не является обязательной.
    • Дымовые газы обычно теряют примерно 2°F на фут вентиляции.
    • Superior Boiler также рекомендует устанавливать муфту на штуцер непосредственно над каждым котлом и барометрическим демпфером для облегчения обслуживания и очистки.

    ТРЕБОВАНИЯ МЕСТНЫХ КОДЕКСОВ И/ИЛИ КОДЕКСОВ BOCA ПРЕИМУЩЕСТВУЮТ ЛЮБЫМ РЕКОМЕНДАЦИЯМ Superior Boiler.

    Другие важные компоненты котельной

    В дополнение к правильному расчету системы для правильной тепловой нагрузки, хорошо спроектированная котельная, вероятно, потребует:

    • Компрессионный бак
    • Резервуар воздуха/отстойника
    • Устройства и оборудование для обеспечения безопасности котельных
    • Система питательной воды (регулятор)
    • Редуктор/регулятор давления газа
    • Вентиляция воздуха для горения согласно местным нормам
    • Системный(ые) насос(ы)
    • Очистка воды (важность воды см. ниже)

    Регуляторы тяги котловой системы

    Для правильной работы и эффективного расхода топлива в отопительных приборах, работающих на жидком и газовом топливе, тяга должна оставаться постоянной. Когда это так, сгорание более полное, топливо утилизируется, а деньги экономятся. Регуляторы тяги поддерживают постоянную тягу, противодействуя отрицательным силам, вызванным изменениями температуры и атмосферного давления, а также воздействием ветра.

    Создатели тяги/вентиляторы

    С помощью этих устройств тяга увеличивается или создается, вызывая колебания потока воздуха через камеру сгорания. Эти колебания можно свести на нет за счет использования барометрического регулятора тяги, расположенного между индуктором тяги или принудительной вентиляцией и печью, котлом или водонагревателем, которые он обслуживает.

    Используйте регулятор одностороннего действия для оборудования, работающего на нефти и газе, с вентилируемой системой. Регулятор одинарного действия для мазута и двойного действия для газового оборудования с индуктивной системой регулирования тяги.

    Мощные горелки

    Мощные горелки сконструированы таким образом, что вентилятор подает положительный поток воздуха в камеру сгорания. Регулятор тяги одностороннего действия для масла регулирует тягу над огнем. Мощная горелка, предназначенная для сжигания природного или сжиженного газа, работает таким же образом. В то время как на газовых установках, работающих на атмосферных горелках, часто используется вытяжной колпак (отвод), для печей или котлов, работающих на газовых горелках, следует использовать барометрический регулятор тяги двойного действия.

    Горелки с принудительной подачей воздуха

    Принудительная тяга, установленная с высотой дымовой трубы более 30 футов, вероятно, создаст чрезмерную естественную тягу, уменьшая величину давления в печи или котле. Барометрический контроль тяги поможет устранить это нежелательное действие дымовой трубы и позволит создать давление в установке.

    Устройства, работающие на двух видах топлива

    Горелки, способные сжигать либо газообразное топливо, либо жидкое топливо, должны быть оснащены барометрическим регулятором тяги. Компания Field Controls предлагает использовать регулятор двойного действия на агрегатах, где часто меняют топливо. Функция двойного действия важна для газовых приборов, она позволяет вытекать продуктам сгорания в случае засорения дымохода или тяги. Для обнаружения утечек дымовых газов в двухтопливных установках рекомендуется использовать полевой термовыключатель.

    Газовые приборы

    Газовые печи и котлы обычно требуют регулятора тяги двойного действия. Подобно регулятору одностороннего действия, он открывается внутрь для поддержания равномерной тяги. Но, в отличие от регулятора одностороннего действия, он также может свободно открываться наружу для выплескивания продуктов сгорания в случае засорения дымоходов или нисходящих потоков.

    Национальные нормы часто предписывают использование вытяжки. Использование, как правило, ограничивается печами или котлами, предназначенными для использования с электрическими горелками и мусоросжигательными установками. Регуляторы тяги обычно используются, когда агрегаты, работающие на жидком топливе, переводятся на газ.

    Как работают регуляторы тяги

    Статическое давление холодного воздуха (1) оказывает давление на внешнюю часть топки или котла, казенную часть и дымовую трубу. Разность давлений между комнатным воздухом и нагретым газом (воздухом) заставляет продукты сгорания (2) течь (тяга) через агрегат и подниматься через затвор и дымоход.

    Воздух комнатной температуры (3) поступает через регулятор барометрической тяги (4) в точном количестве, необходимом для преодоления избыточной тяги, вызванной колебаниями температуры, колебаниями ветра и изменениями атмосферного давления.

    Сгорание топлива завершено, процесс стабилизировался. Скорость дымовых газов через теплообменник замедляется, поэтому извлекается больше тепла. Устройство работает более эффективно, надежно и требует меньше обслуживания.

    Понимание подачи воздуха в котельную

    Котел

    Райан Уолдрон

    Для оптимальной работы каждой системе сжигания требуется подача свежего воздуха. Правильно настроенная подача воздуха в котельную уравновешивает давление внутри и снаружи котельной и обеспечивает правильное горение. Эта подача воздуха должна быть постоянной, иначе могут возникнуть проблемы. Перебои в работе, образование сажи, грубое сжигание, угарный газ, эксплуатационные опасности и необходимость технического обслуживания — это лишь некоторые из них.

    В этой статье мы рассмотрим, сколько воздуха требуется вашему котлу, а также рекомендации по оптимальному расходу воздуха.

    Сколько воздуха нужно моей котельной?

    Хорошим практическим правилом является обеспечение 4–6 квадратных дюймов неограниченного потока воздуха на каждую мощность котла. Например, если у вас есть котел мощностью 60 л.с., вы можете оценить, что для оптимальной работы требуется 240–360 квадратных дюймов площади.

    Что делать, если вы хотите посмотреть на более точный способ расчета необходимого воздуха для горения? Если у вас есть газовый или жидкотопливный дымотрубный котел, следующие формулы помогут определить потребности вашего котла:

    Общий требуемый воздух (CFM) / Допустимая скорость при открытии (FPM) = Чистая свободная открытая площадь открытия

    CFM = кубический фут в минуту (cu ft/min)

    FPM = футы в минуту (ft/min)

    BHP = мощность котла (включая общую максимальную мощность котла в котельной)

    Общий расход воздуха (куб.

    фут/мин)

    Воздух для горения =

    л.с. x 8 куб. футов в минуту
    Воздух для вентиляции =  л.с. x 2 куб.фута в минуту
    Общее количество требуемого воздуха (сгорание + вентиляция) =  л.с. x 10 куб. футов в минуту

    Допустимая скорость открытия (FPM)

    0–7 футов над полом =  250 футов в минуту
    Более 7 футов над полом = 500 футов в минуту
    Воздуховод от подачи воздуха к котлу =  1000 футов в минуту

    Примечание : Эти расчеты являются стандартными для работы котельной до 1000 футов над уровнем моря. Из-за более разреженного воздуха важно добавлять 3% воздуха на каждую 1000 фаслей для точных оценок.

    Кроме того, для работы одного котла рекомендуется установка двух жалюзи для оптимального притока воздуха. Если установлено более одного котла, важно иметь по крайней мере одну жалюзи на каждый котел.

    Лучшие виды и места

    После того, как вы определили площадь, необходимую для вашего котла, важно принять во внимание расположение впускных отверстий для свежего воздуха.

    По общему правилу в стенах котельной должно быть не менее двух постоянных отверстий для подачи воздуха. Если возможно, эти отверстия должны быть на противоположных сторонах котельной и не должны быть выше 7 футов от пола. Эта установка оптимальна, потому что она:

    • Способствует смешиванию свежего и теплого воздуха уже в котельной
    • Обеспечивает надлежащее охлаждение котлов
    • Охлаждает холодный воздух перед подачей в горелку для адекватного горения

    Также важно убедиться, что сами воздухозаборники обеспечивают беспрепятственный поток воздуха и защиту от непогоды, вредителей и мусора. В некоторых котельных для притока воздуха выбирают экран из мелкой сетки. Эти типы экранов подвержены засорению пылью, бумагой, грязью и проникновением вредителей.

    Простой тест для подачи воздуха в котельную

    Один из самых простых способов проверить наличие проблем с подачей воздуха в котельную — открыть наружную дверь (при наличии). Если при открытии двери вы чувствуете, как воздух устремляется внутрь, а при отпускании дверь захлопывается, то у вас проблема. Это означает, что ваша котельная находится под отрицательным давлением.

    Это может вызвать проблемы со сгоранием и заставить вентиляторы работать с большей нагрузкой, чем необходимо.

    Устранение неисправностей централизованных котлов

    Не каждое помещение имеет оптимальную схему подачи воздуха напрямую извне. Если котельная не имеет доступа к наружным стенам, обычно есть два возможных решения. Вы можете подвести источник свежего воздуха в котельную или подвести источник свежего воздуха непосредственно в котел.

    Ввод источника свежего воздуха в котельную

    Для этого метода размер проема в стене котельной можно использовать для определения размера воздуховода. Кроме того, падение давления в воздуховоде никогда не должно превышать 0,05″ водяного столба.

    Ввод источника свежего воздуха непосредственно в котел

    Этот метод подачи воздуха имеет некоторые преимущества и недостатки. Воздуховод фактически становится частью котельной системы. Это может повлиять на стабильность горения (через направление/скорость ветра, влажность, температуру, неблагоприятные погодные условия). Следовательно, небольшие или резкие колебания температуры наружного воздуха могут привести к изменениям в топливно-воздушной смеси, потенциально вызывая существенное увеличение образования CO, образование сажи и другие небезопасные результаты сгорания. Тем не менее, выведение нагнетателя воздуха для горения наружу может облегчить проблемы с отрицательным давлением в помещении, замерзанием труб возле открытых воздухозаборников зимой или блокировкой нагревателей подпиточного воздуха.

    При прямом воздуховоде необходимо учитывать следующие факторы:

    • Каждый котел должен иметь собственный воздуховод свежего воздуха и дымовую трубу (минимизирует проблемы с горением)
    • Котлы, напрямую подключенные к воздуховодам свежего воздуха, необходимо регулярно проверять. Как правило, каждые 3 месяца или чаще сертифицированным специалистом по котлам. (включая правильную регулировку сгорания). Расширенные элементы управления могут позволить увеличить интервал здесь.
    • Воздуховоды для подачи свежего воздуха должны быть рассчитаны на максимальное падение давления 0,05″ водяного столба. при максимальном расходе, если только конструкция вентилятора не изменена с учетом дополнительных потерь.
    • Свежий воздух должен охлаждаться с помощью парового или гликолевого нагревателя до температуры не менее 50ºF для предотвращения образования конденсата или проблем с перемешиванием.

    Нужна помощь с подачей воздуха в котельную?

    Если вам необходимо правильно настроить подачу воздуха в котельную, доверьтесь экспертам по сжиганию в Rasmussen Mechanical Services. Наша команда опытных специалистов готова решить любую вашу котельную. Мы можем помочь со всем, начиная от надлежащей подачи воздуха, систем отвода дымовых газов, систем подачи топлива и всего, что между ними. Позвоните нам по телефону 1-800-237-314, пообщайтесь с агентом службы поддержки , отправьте электронное письмо по адресу [email protected] или просто , свяжитесь с нами онлайн. Что бы ни понадобилось вашей котельной, мы здесь, чтобы помочь!

    Промышленные и коммерческие котлы в аренду

    МОБИЛЬНАЯ КОТЛОВАЯ УСТАНОВКА 1000 л.с. – 150 фунтов на кв. трубчатый котел, 1991 года выпуска, с поверхностью нагрева 5000 кв.м. Обновлено в октябре 2020 г. с новой горелкой Webster Low Nox. Этот автономный котел включает в себя следующие компоненты: Low-Water…

    Подробности просмотра

    Скачать брошюра +

    100 л.с. монтированный-150 фунтов на клетку MAWP Steam

    , доступный для аренды . прицеп на салазках. Жаротрубный котел Cleaverbrooks предназначен для сжигания природного газа или мазута №2. Он полностью смонтирован, подключен и включает в себя следующие компоненты: Горелка — Cleaverbrooks…

    Подробнее

    Загрузить брошюру +

    200 л.с. Мобильная котельная 200 psig MAWP Пар

    Товар доступен для аренды

    Rasmussen Mechanical 200 л.с. . Настроить на сжигание природного газа или мазута #2. Он полностью оснащен трубопроводами и проводкой и включает в себя следующие компоненты: Cleaver-Brooks 200 л.с., 200…

    Подробнее

    Загрузить брошюру +

    250 л.с. Мобильная котельная 150 psig MAWP Пар

    Предмет, доступный для аренды

    Конструкция Rasmussen Mechanical мощностью 250 л.с., манометрическое давление 150 фунтов на кв. Горелка настроена на сжигание природного газа или мазута #2. Он полностью трубопроводит и включает в себя…

    Подробности просмотра

    Скачать брошюра +

    50 л.

    с. котел, установленная на скидке,-150 фунтов на клетку MAWP Steam

    . PSIG (эксплуатация) пар представляет собой открытый прицеп на салазках. Двухходовой котел Johnston предназначен для сжигания природного газа или мазута №2. Он полностью подключен к трубопроводу, подключен и включает в себя следующие компоненты: Горелка Low-Water…

    Посмотреть подробности

    Скачать брошюру +

    60 л.с. Мобильная котельная 150 psig MAWP Пар

    Товар доступен для аренды

    Rasmussen Mechanical’s 60 HP, 150 PSIG2, открытый дизайн Котел Кивани. Модель h4S- 60, 3-х ходовой жаротрубный котел Scotch Marine Classic III. Установите для сжигания природного газа или мазута № 2. Он полностью оборудован трубопроводами и проводкой…

    Подробнее

    Загрузить брошюру +

    Установка мобильного котла мощностью 600 л.с. – 150 PSIG MAWP STEAM

    Предмет, доступный для аренды

    Паровая машина Rasmussen Mechanicals мощностью 600 л. Трехходовой котел Kewanee предназначен для сжигания природного газа или мазута №2. Он полностью проводник, подключен и включает в себя следующие компоненты: горелка -…

    Подробности просмотра

    Скачать брошюру +

    800 л.с. рабочее давление 80-130 фунтов на кв. дюйм, манометрический) представляет собой прицеп, установленный на салазках. Жаротрубный котел Superior предназначен для сжигания природного газа или мазута №2. Он полностью смонтирован, подключен и включает в себя следующие компоненты: Горелка Gordon-Piatt Forced…

    Подробнее

    ABCO 15HP – 150 PSIG Паровой котел на салазках

    Товар доступен для продажи природный газ, 1980 г. выпуска. Этот автономный котел включает в себя следующие компоненты: Горелка Powerflame

    Подробнее

    Загрузить брошюру +

    Cleaver-Brooks 350 л.с. Паровой котел 350 л.с.0086

    Изделие, доступное для продажи

    Cleaver-Brooks CB-700-350, конструкция 150 фунтов на квадратный дюйм, жаротрубный котел на салазках, изготовленный в 1989 году, с поверхностью нагрева 1750 кв. футов, с горелкой, работающей на природном газе. Этот автономный котел включает в себя следующие компоненты: Отсечка при низком уровне воды Интегрированный скалыватель Горелка Brooks Водяная колонна и…

    Подробнее

    Загрузить брошюру +

    Hurst Series 400, 900 л.с. Паровой котел 900 л.с. Котел

    Предмет, доступный для аренды

    Rasmussen Mechanical’s Hurst Series 400, 900 л.с., манометрическое давление 150 фунтов на кв. Год выпуска 2004, площадь нагрева 4500 кв. футов. Этот автономный котел включает в себя следующие компоненты: Отсечка при низком уровне воды Webster JBEX9G с FGR…

    Подробнее

    Загрузить брошюру +

    Hurst Series 400, 900 л.с.0004

    Предмет, доступный для аренды

    Rasmussen Mechanical’s Hurst Series 400, 900 л.с., манометрическое давление 150 фунтов на кв. Год выпуска 2004, площадь нагрева 4500 кв. футов. Этот автономный котел включает в себя следующие компоненты: Водяная колонка с отсечкой при низком уровне воды и визир…

    Подробнее

    Загрузить брошюру +

    Johnston PFTA 1500-4, манометрическое давление 200 фунтов на квадратный дюйм, 4-ходовой модульный жаротрубный котел, изготовленный в 1993 году, с поверхностью нагрева 7 557 кв. футов. Этот автономный котел включает в себя следующие компоненты: Водяная колонна с отсечкой при низком уровне воды и смотровое стекло Предохранительные клапаны Продувочные клапаны…

    Подробнее

    Загрузить брошюру +

    Изделие, доступное для продажи

    Johnston 750 л.с., 150 фунтов на кв.97, с поверхностью нагрева 3761 кв. Футов. Этот автономный котел включает в себя следующие компоненты: Водяная колонна отсечки при низком уровне воды и смотровое стекло Предохранительные клапаны Продувочные клапаны…

    Подробнее

    Загрузить брошюру +

    Товар, доступный для продажи

    Johnston PFTA750-4MG30W Паровой котел мощностью 750 л.с., манометрическое давление 150 фунтов на квадратный дюйм, 3-ходовой Wetback, компактный жаротрубный котел, установленный на салазках, 2001 года выпуска, с поверхностью нагрева 3727 кв. футов. Этот автономный котел включает в себя следующие компоненты: Водяная колонка отсечки при низком уровне воды и смотровое стекло Безопасность…

    Подробности просмотра

    Скачать брошюру +

    Johnston 750 HP 750 HP-150 фунтов на квадратный дюйм.

    Мокрый жаротрубный котел на салазках, 2001 года выпуска, с поверхностью нагрева 3727 кв. футов. Этот автономный котел включает в себя следующие компоненты: Водяная колонка отсечки при низком уровне воды и смотровое стекло Защитное…

    Подробнее

    Загрузить брошюру +

    Паровой котел Johnston 750 л.с., 750 л.с. – 150 фунтов на кв. в 1989 г., с поверхностью нагрева 3761 кв. Футов. Этот автономный котел включает в себя следующие компоненты: Водяная колонка отсечки при низком уровне воды и смотровое стекло Предохранительные клапаны Продувочные клапаны…

    Подробнее

    Скачать брошюру +

    Johnston 750 HP, 150 фунтов на кв. , поверхность нагрева. Этот автономный котел включает в себя следующие компоненты: Водяная колонна отсечки при низком уровне воды и смотровое стекло Предохранительные клапаны Продувочные клапаны…

    Подробнее

    Загрузить брошюру +

    Kewanee h4S – 600 600 л.с. – 150 PSIG Паровой котел на салазках

    Изделие, доступное для продажи

    Superior Aztec Model 5-5-1024, конструкция 150 фунтов на квадратный дюйм, 2-х проходный котел Dryback, компактный жаротрубный котел на салазках, изготовленный в 1986 году, с поверхностью нагрева 1024 кв. футов. Горелка Гордона Пиатта. Этот автономный котел включает в себя следующие компоненты: Водяная колонка с отсечкой при низком уровне воды и визир…

    Подробнее

    Загрузить брошюру +

    Kewanee h4S — 600 600 л.с. — 150 фунтов на кв. Аренда

    Kewanee h4S-600 3-ходовой котел с мокрым обратным контуром, манометрическое давление 150 фунтов на кв. дюйм. Моноблочный жаротрубный котел, 1986 года выпуска, с поверхностью нагрева 3000 кв. футов. Включает в себя горелку PowerFlame. Этот автономный блок включает в себя следующее.

    Подробнее

    Загрузить брошюру +

    Kewanee h4S-125 125 л. -125, 150 фунтов на кв.85, с поверхностью нагрева 625 кв. футов. Этот автономный котел включает в себя следующие компоненты: Водяная колонна с отсечкой при низком уровне воды и смотровое стекло Защитное…

    Подробнее

    Загрузить брошюру +

    Паровой котел Superior 200 л.с. – 150 фунтов на кв.

    Изделие, доступное для продажи

    Superior Aztec Model 5-5-1024, конструкция 150 фунтов на квадратный дюйм, 2-ходовой осушитель, компактный жаротрубный котел на салазках, изготовленный в 1986 году, с поверхностью нагрева 1024 кв.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
