Варианты монтажа откосов из сэндвич панелей

Строительные технологии не стоят на месте, а постоянно находятся в развитии. И если раньше для отделки оконного проёма использовали цементный раствор, шпаклёвку и масляную краску, то сегодня об этом мало кто вспоминает. Да и деревянные окна также уходят в прошлое, а на замену им приходят пластиковые аналоги, оснащённые по последнему слову техники.

Содержание

Тепло для каждого дома
Из чего это сделано
Преимущества и положительные качества
Монтаж без проблем

Тепло для каждого дома

Для чего нужны окна? Для создания естественного освещения. Но помимо этого, этот архитектурный элемент имеет и другие цели. Так в зимний период они помогают сохранить тепло, которое так необходимо для уюта и комфорта. И немаловажная роль в этом ложится на откосы, которые не позволяют появляться потокам холодного воздуха. А холод знает как проникать в жилое пространство.

Если промежуток между оконным блоком и стеной здания не будет заполнен утеплителем, то это позволит морозу проявить себя в доме. На проёме появится конденсат, так как точка росы окажется внутри квартиры. Но этого можно избежать, использовав сэндвич панели, которые уже содержат утеплитель.

Из чего это сделано

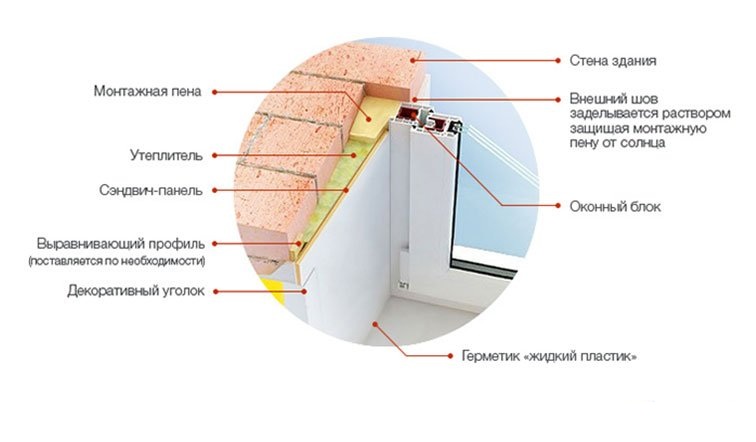

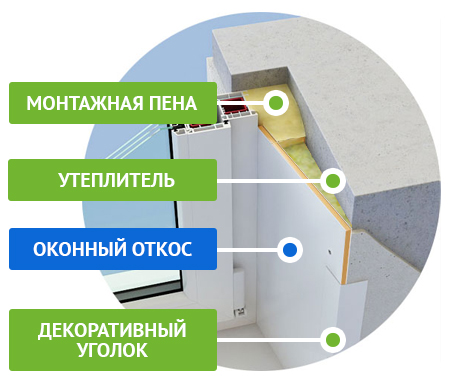

Как устроены эти удивительные панели? Состав данного материала достаточно прост.

Пластик и утеплитель, которым является минеральная вата и этот «бутерброд» склеивается специальным веществом, не боящимся перепадов температуры и некоторой влажности, присутствующей на стыке тепла и холода.

Если обратить внимание на фото, присутствующие на многих сайтах дизайнерских студий, то облицовка оконного проёма этим материалом настолько распространена, что уже перестала удивлять пользователей. Но популярность сэндвич панелей заключается не в красоте откоса, а в той полезности, которой обладают эти элементы. Не смотря на свою толщину, детали хорошо выполняют возложенную на них роль. Во многом это зависит от утеплителя, находящегося в центре.

Минеральная вата не единственных материал, используемый для производства сэндвичей. Довольно часто можно встретить вспененный пенополистирол, способный задержать достаточно сильный мороз. Но повышенная горючесть не позволяет этому материалу иметь большое распространение, даже не смотря на специальные пропитки, направленные на повышение пожарной безопасности.

Преимущества и положительные качества

У такого материала как сэндвич, имеется несколько конкурентов. Но именно утеплённые пластиковые панели превосходят все остальные элементы благодаря своим качествам и характеристикам. И среди положительных параметров стоит отметить:

Износоустойчивость.
Отсутствие последствий контакта с влагой.
Повышенная прочность и жёсткость.
Устойчивость при воздействии ультрафиолетового излучения.
Хорошие показатели по тепло- и шумоизоляции.
Возможность простого монтажа при использовании минимального количества инструмента.

Таким набором положительных характеристик на данный момент не может похвастаться ни один другой материал для отделки откосов. И строители, и пользователи по достоинству оценили такое удобство и возможности. Поэтому в подавляющем большинстве случаев оконные проёмы имеют обрамление этими панелями.

Стоит отметить и другой фактор благоприятствующий данной популярности. Это размеры материала ПВХ с утеплителем. Всегда можно подобрать необходимую ширину, которая обеспечит целостность откосов и отсутствие швов. А длина полос довольно стандартная, что также играет на руку покупателю.

Монтаж без проблем

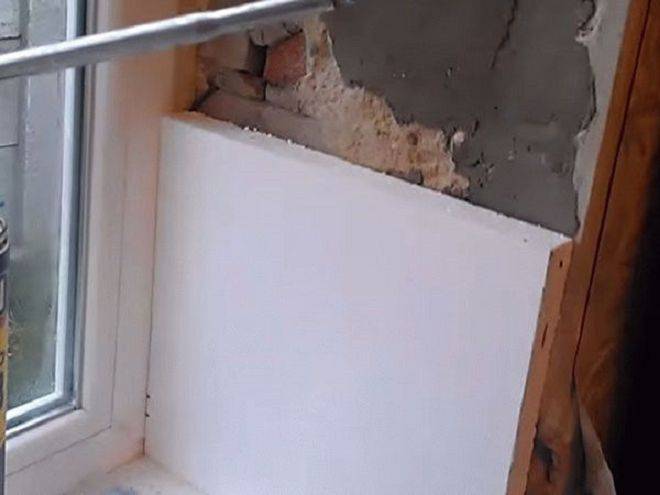

Когда дело доходит до отделки откосов, то первое, что необходимо сделать — приготовить не хитрый набор инструмента. При определённых условиях для работы вполне может хватить строительного ножа и уровня, так как облицовка будет проводиться с помощью монтажной пены. В этом случае сэндвич требуется отрезать по разметке, вставить в пространство между окном и стеной. Далее за дело берётся монтажная пена, которой и заполняется свободное пространство.

Угол сэндвич панелей временно крепится малярным скотчем, что не позволяет материалу отойти от стены. Когда пена высохнет, откосы освобождают и обрамляют специальным уголком из ПВХ. Как видно в подобном монтаже нет ничего сложного, главное не напутать размеры, чтобы не допустить больших щелей. Но и эту проблему можно легко решить, использовав жидкий пластик. И прекрасные фото оконного проёма будут обеспечены.

Для другого типа установки необходимо использовать больше материалов и дополнительных элементов, изготовление которых также производится из ПВХ. По периметру окна требуется закрепить стартовый профиль, в который позже будет вставляться сэндвич. Крепление производится на саморезы, которые скрываются внутри паза.

Далее материал режется на детали, размеры которых должны точно соответствовать ширине откосов. Между ними и стеной укладывается слой утеплителя и производится крепление к рейкам, установленным на краях проёма. Монтаж завершается F-образным профилем, играющим роль обналички. На фото этот элемент ПВХ выглядит добротно и привлекательно.

Оба варианта монтажа можно проводить самостоятельно, что привлекает большое количество домашних мастеров. И огромная заслуга в этом утеплённого пластика.

Откос оконный утепленный 3000х600х10мм за 1545 руб.

Код: 0081402

В избранное

Сравнить

Видеоконсультация

62 в наличии

0 отзыв

Код: 0081402

Действительный цвет и текстура могут отличаться от картинки

62 в наличии

1 545 ₽/шт

RUB

+46. 35 бонусов на карте

Начисляются владельцам бонусных карт на следующий день после оплаты заказа

Купить в кредит

Выберите способ оплаты «Онлайн-кредит» в корзине и заполните заявку. Банк ответит через несколько минут.

Подробнее

Добавить в корзину

Цена действительна только для интернет-магазина

Способы получения

Самовывоз: 25.12 (8:00 — 22:00) бесплатно

Уточнить условия доставки

Доставка: 25.12 (9:00 — 21:00) от 450₽

Описание

Откос оконный утепленный относится к аксессуарам для окон. Монтируется непосредственно во время установки окон. Откос помимо основной задачи выполняет функции утепления – в квартире с такими откосами всегда комфортно. Тепло не уходит из дома, холод не поступает снаружи.

Сертификаты

Смотреть сертификат

С этим товаром покупают

Код: 0015939 0 в наличии

Уровень 600мм Vira Profi

929 ₽/шт

RUB

Код: 0962908 20 в наличии

Пистолет для герметика скелетообразный Профи 310 мл

350 ₽/шт

RUB

Код: 0958965 183 в наличии

Пистолет для монтажной пены

390 ₽/шт

RUB

Код: 0080211 19 в наличии

Окно пластиковое 1,2х0,8м, поворотно-откидное без сетки

~~8 980 ₽~~ -8%

8 250 ₽/шт

RUB

Код: 0080219 20 в наличии

Сетка москитная (размер 72,5х111,5) на окно 1,2х0,8м

1 220 ₽/шт

RUB

Код: 0080214 25 в наличии

Сетка москитная (размер 52,5х81,5) на окно 0,9х0,6м

845 ₽/шт

RUB

Код: 0928863 164 в наличии

Пена монт KRASS Professional V69 пистолетная 0,89л

499 ₽/шт

RUB

Код: 0938139 47 в наличии

Окно пластиковое 0,9х0,6м, поворотно-откидное без сетки

~~6 310 ₽~~ -8%

5 800 ₽/шт

RUB

Код: 1413548 141 в наличии

Клей Момент Монтаж Суперсильный плюс 400 г

475 ₽/шт

RUB

Код: 8202476 104 в наличии

Пена монтажная Krass Home Edition Home Edition всесезонная пистолетная 0,75 л

475 ₽/шт

RUB

Как установить окна с гвоздями на жесткую пенопластовую изоляцию

Джейк Бертон научит вас, как установить окна с гвоздями на жесткую пенопластовую изоляцию с помощью серии видеороликов.

ByPella Corporation

Опубликовано 16.10.2020

Построить проем

В этом макете студии мы собираемся установить окно с откидной кромкой в стену с внешней изоляцией. Когда вы доберетесь до проекта, этой пены на самом деле не будет на месте. Здесь у нас есть два дюйма пены и задник, чтобы вы могли видеть, где мы собираемся закончить, однако отправной точкой этой сборки является гидроизоляция от подложки за пеной вокруг задника и до самого верха. внутри создавая непроницаемость при установке окна. Теперь, когда мы убрали пену, вы можете видеть, что мы собираемся использовать систему застежек-молний, обшивку нашего WRB в этой сборке, что означает, что нам нужно будет соединить этот WRP с внутренней частью нашего отверстия. Есть несколько разных способов, которыми мы можем это сделать. Во-первых, мы могли бы использовать их эластичную ленту, мы могли бы использовать их прямую ленту с галстуком-бабочкой по углам, но в этом случае мне было бы намного проще использовать жидкую вспышку, чтобы сделать все эти переходы, повороты и соединения в одно целое. Мое жидкое флэш-приложение начинается с нескольких строк макета вокруг доллара, таким образом я могу гарантировать, что получу сплошное покрытие по всему периметру. Я собираюсь сделать три прохода снаружи каждой единицы, а затем распределить их, чтобы убедиться, что у меня есть равномерное покрытие. Я попытаюсь вставить свой расширитель в отверстие, где я действительно делю его с этим углом. Я разделяю это с этим соединением, но я также пытаюсь покрыть и WRB, и обрамление, но в то же время я не пытаюсь втиснуть его в угол, где у меня есть прямой угол. У меня будет достаточно места вокруг моей изоляции, чтобы я мог справиться с переходом от обрамления к WRV без сильного удара в углу. Вся цель всего, что мы здесь делаем, состоит в том, чтобы сделать одно соединение от WRB обшивки молнии вниз и в отверстие. Поэтому мы хотим проявлять особую осторожность, когда сворачиваем углы. Мы хотим проявлять особую осторожность при перемещении между разными типами материала или между разными разделами материала. Вам не нужно беспокоиться о том, чтобы получить его за один проход, время отверждения этой жидкой флэш-памяти составляет от 20 до 40 минут в зависимости от температуры, поэтому у вас есть достаточно времени, чтобы нанести продукт на место. Жидкая вспышка — это продукт, отверждаемый влагой, поэтому температура будет влиять на него, но влажность также повлияет на него, поэтому, если вы работаете при низких температурах с низкой влажностью, потребуется больше времени для настройки. Если вы работаете в жаркий день с высокой влажностью, он схватится быстрее, поэтому вы можете видеть, что наша жидкая вспышка на самом деле пересекает наш горизонтальный шов ленты. Мы должны быть осторожны, эта лента поставляется без подложки, что означает, что на этой ленте есть разделительный агент на этой стороне, чтобы внешний слой ленты и рулон не прилипали к ней, поэтому мы взяли ацетон и протерли поверхность. ленты только для того, чтобы мы были уверены, что наша жидкая вспышка приклеится к нашей ленте. Итак, есть пара причин, по которым я начал с головы, а затем работал с одной стороной. Я перейду на другую сторону и закончу здесь. Причина в том, что это похоже на покраску. Я не хочу, чтобы этот продукт покрылся кожей, поэтому, если бы я начал, скажем, в этом нижнем правом углу и работал вокруг, я бы закончил в том месте, где я начал. Более вероятно, что в этот момент на нем будет кожа или начнется заживление, чем если бы я начал сверху работать вниз, а затем начал делать низ. Теперь, когда у нас есть бока и головка, мы собираемся добавить к подоконнику кусок кедрового пузырчатого сайдинга, который даст нам положительный уклон наружу на случай, если у нас когда-нибудь появится влага. Поэтому, когда я работаю над этим нижним подоконником, я предпочитаю начинать снизу и двигаться вокруг. Таким образом, даже если я тяну горизонтально, если мне нужно повернуть за угол, я могу тянуть материал в гору, а не пытаться тянуть вниз и вызывать капли. [Музыка] Теперь мы детализировали заднюю сторону сайдинга из кедра, за который нам не нужно выходить, потому что вода не будет заходить так далеко, и этот кедр выходит за пределы того места, где на самом деле будет внутренняя часть окна. Мы готовы снять эту оболочку, а затем установить наше окно.

В этом студийном макете вы узнаете, как установить окно с фланцем в стену с внешней изоляцией. Пена, показанная в видео, на самом деле не будет на вашем окне. Он показывает два дюйма пены и доллар, так что вы можете видеть, где вы закончите.

Для начала сделайте гидроизоляцию от основания за пенопластом, вокруг спинки и внутрь. Это создаст атмосферостойкую установку окна. Как только пена будет удалена, вы будете использовать обшивку системы молнии в качестве WRB в сборке. Это означает, что вам нужно подключить WRP к внутренней части проема. Есть несколько разных способов сделать это.

Используйте их эластичную ленту
Используйте их прямую ленту с галстуком-бабочкой в углах

Подрядчику на видео легче использовать жидкую вспышку, чтобы сделать переходы, повороты и соединения единым целым.

Приложение Liquid Flash начинается с нескольких строк макета вокруг доллара. Это обеспечит плотное покрытие по всему периметру окна. Затем сделайте три прохода снаружи каждой единицы, распределяя ее, чтобы обеспечить равномерное покрытие. Попробуйте вставить разбрасыватель в отверстие, чтобы убедиться, что вы делите его с углом. Разделите его с суставом, покрывая как WRB, так и обрамление. Будьте осторожны, чтобы не зажать его в квадратных углах. Вокруг изоляции должно быть достаточно места, чтобы вы могли перейти от каркасной опоры к WRV без сильного удара по углу. Цель состоит в том, чтобы сделать одно соединение от WRB обшивки молнии вниз, в отверстие. Соблюдайте особую осторожность при поворотах и перемещении между разными типами материала/различными участками материала.

Не беспокойтесь о том, чтобы получить его за один проход, время отверждения жидкого флэша составляет от 20 до 40 минут в зависимости от температуры. У вас есть достаточно времени, чтобы поставить продукт на место.

Жидкая флэш-масса отверждается влагой, поэтому на нее влияют температура и влажность. Если вы работаете при низких температурах и низкой влажности, установка займет больше времени. Если вы работаете в жаркий день с высокой влажностью, он быстрее настроится.

Вспышка жидкости должна перекрывать горизонтальный шов ленты. Будьте осторожны при использовании ленты, поскольку она поставляется без подложки. Это означает, что на ленте сбоку есть разделительный состав, который предотвращает прилипание к ней внешнего слоя ленты и рулона. Возьмите ацетон и протрите лицевую сторону ленты, чтобы наша жидкая вспышка приклеилась к нашей ленте.

При нанесении жидкого блеска начните с головы, затем обработайте одну сторону. Затем перейдите на другую сторону и закончите снизу. Причина, по которой его следует наносить в таком порядке, заключается в том, что продукт будет облазить. Итак, если вы начнете снизу и продолжите свой путь, вы закончите в том же месте, откуда начали. Более вероятно, что в этот момент на нем будет кожа или она начнет затвердевать, чем если бы вы начали сверху, работали вниз, а затем делали низ.

После того, как бока и голова будут обшиты, добавьте к подоконнику кусок кедрового сайдинга. Это даст вам положительный наклон наружу, если у вас когда-либо будет влага. Когда вы работаете с нижним подоконником, начните снизу и двигайтесь по кругу. Таким образом, даже если вы перетаскиваете по горизонтали, вам нужно будет повернуть за угол. Вы можете тянуть материал вверх по склону, а не пытаться тащить его вниз, вызывая появление капель.

Теперь вы должны добраться до задней стороны кедрового сайдинга. Вам не нужно выходить за пределы, потому что вода не будет заходить так далеко, а кедр выходит за пределы того места, где будет внутренняя часть окна. Теперь вы готовы позволить жидкой коже стекать, а затем установить окно.

Вставка окна

Теперь, когда наш джем и наш задник водонепроницаемы от жидкой вспышки, мы можем добавить пару прокладок по одной с каждой стороны. Это просто кусок сайдинга из кедровых пузырей, который мы использовали до того, как поместим их в обратную ориентацию по отношению к куску под ними, создавая ровную плоскость для наших джемов, на каждом конце. Как видите, мы стоим на последнем из этих гвоздей. Есть несколько различных способов получить окно с фланцем. Один из них может быть интегрирован вот так, но сложен для транспортировки. Два они уже могут быть в этом 9Ориентация 0 градусов или три, они могут быть отдельными, и вы будете нести ответственность за то, чтобы ударить их по силикону, а затем постучать по месту. Теперь, когда у нас есть все плавники, мы готовы проверить соответствие окна. В первый раз, когда у нас временно установлены окна, нам поможет плотник внутри здания. Сосредоточьте его в отверстии, которое поможет нам сохранить нашу линию изоляции по всему периметру. Я возьму красный или серебряный перманентный маркер и нарисую линию вокруг этого фланца, чтобы, когда мы снова установим это устройство, у меня была точка отсчета, где я хочу нанести полоску герметика за фланцем. Теперь, когда у нас есть опорная линия, от которой будет располагаться наш фланец при окончательной установке, мы нанесем каплю жидкой вспышки позади фланца. Это требуется не всеми производителями, но это даст нам подход «ремень и подтяжки», потому что мы будем герметизировать всю верхнюю часть этого фланца после установки окна. Теперь, когда мы разместили наше окно в том же положении, используя контрольные отметки, которые мы сделали ранее, мы приметаем его в паре мест и проверим его на уровень по отвесу и перпендикуляру. Теперь, когда мы знаем, что устройство выровнено по отвесу и квадрату, мы можем приступить к закреплению ребра или прибитого фланца. Единственное, что отличает эту сборку, это то, что мы не собираемся использовать здесь ленту, и поскольку мы используем эту жидкую вспышку, которая имеет небольшую липкость, мы поместим пару подковообразных прокладок под нижний фланец, который будет держать его от прилипания. Это даст ему свободный путь для любой воды, которая может попасть внутрь, чтобы мигрировать наружу. Мне нравятся подковообразные прокладки, потому что они будут висеть на застежке, когда я продену ее через прилагаемое отверстие, но с другой стороны, это синтетическая прокладка, поэтому нам не нужно беспокоиться о том, что эта прокладка набухнет из-за воды, например. кедровая ширма. Затем мы закрепим каждое отверстие бейсингера. Вы хотите проконсультироваться с производителем окон по каждому типу окон, некоторые из них не подходят для каждой дыры, некоторые из них добавляют что-то другое, но у них будет предписанный метод.

Теперь, когда и джем, и заглушка водонепроницаемы от жидкой вспышки, вы можете добавить по одной прокладке с каждой стороны окна. Это просто. Прокладки — это кусок кедрового сайдинга, который вы использовали раньше. Вы разместите прокладки в обратной ориентации детали под ними, создав ровную плоскость, на которой будут сидеть наши джемы. Поднимите последние несколько гвоздей.

Существует несколько вариантов получения фланцевого окна.

Они могут быть интегрированы, но сложены для транспортировки
Возможно, они уже расположены под углом 90 градусов.
Они могут поставляться отдельно, и вам придется вбить их в силикон, а затем вставить на место.

пробная установка окна. Это поможет иметь кого-то внутри здания, чтобы помочь центрировать окно в проеме и поддерживать линию изоляции по всему окну.

Возьмите перманентный маркер и нарисуйте линию вокруг фланца. Это будет точка отсчета, где вы хотите запустить полоску герметика. Теперь нанесите капельку жидкой вспышки за фланец. Это требуется не всеми производителями, но даст вам подход с ремнем и подтяжками, потому что вы будете герметизировать верхнюю часть этого фланца после установки окна.

Разместив окно на месте с помощью контрольных меток, прикрепите его и проверьте, ровно ли оно ровно и вертикально. Как только вы убедитесь, что устройство выровнено, закрепите ребро/фланец с гвоздями. Единственное, что отличается от этой сборки, это то, что вы используете ленту, и, поскольку вы используете эту жидкую флэш-память, которая имеет небольшую липкость, вы поместите подковообразные прокладки под нижний фланец, чтобы он не прилипал. Прокладки обеспечивают четкий путь для любой воды, которая может проникнуть внутрь, чтобы мигрировать наружу.

Подрядчику в видео нравятся подковообразные прокладки, потому что они висят на застежке, когда она вставляется в прилагаемое отверстие. Синтетические прокладки делают это так, что вам не нужно беспокоиться о набухании из-за воды, как если бы вы использовали прокладки из кедра.

Наконец, вы закрепите все дырки для бейсингера. Уточните у производителя окон рекомендуемый метод для вашего окна.

Применение Liquid Flash к окну

Перед тем, как мы нанесем последний слой Liquid Flash, мы нанесем маску сбоку от окна. Эта жидкая вспышка на самом деле прокатится мимо места соединения плавника и попадет на основную подложку окна. Поэтому мы хотим защитить его от покрытия черной жидкостью при окончательной установке. Итак, мы делаем этот процесс герметизации двумя бусинками. Я добавляю немного больше волнистого узора на плавник, чем на край окна, потому что мне нужно немного больше материала для этой перемычки, но все это буквально соединяя сторону оконной рамы обратно с нашим оригинальным обрамлением. Я собираюсь проявить особую осторожность, чтобы убедиться, что я действительно все покрываю, и на этот раз я могу вытереть немного больше из угла, потому что это больше связано с связью между серебряным краем и цветом окна. . Теперь мы можем назвать наше внешнее управление водой этого окна завершенным. Осталось только снять нашу ленту. Мне нравится ждать, пока жидкая вспышка высохнет, таким образом я не рискую, что она попадет на ленту и попадет на стекло или окно, но в этот момент мы готовы ввести нашу пену. Теперь мы’ возьмем нашу шовную ленту, и мы просто детализируем наши швы. Мы собираемся оставить верх открытым на случай, если вода когда-нибудь попадет над нашим окном. Мы хотим, чтобы место для него вышло так же внизу. Если мы получим что-нибудь, нам нужно место, чтобы выйти. Теперь, когда мы удалили малярную ленту, пришло время добавить осветление головы. Если вы хотите для целей этого макета, мы не будем этого делать, но давайте зайдем внутрь и поговорим о том, как мы справляемся с тепловым и воздушным.

Перед нанесением последнего слоя жидкого блеска найдите время, чтобы замаскировать боковую часть окна. Жидкая вспышка прокатится мимо места соединения плавника и попадет на основную подложку окна. Мы хотим защитить его от покрытия черной жидкостью при окончательной установке, поэтому сделайте процесс герметизации в два валика. Используйте больше волнистого узора на плавнике, чем на краю окна, потому что вам понадобится немного больше материала для этой перемычки. Вы соединяете сторону оконной рамы с оригинальной опорой. Будьте особенно осторожны, чтобы убедиться, что вы покрываете все. Можно вытереть немного больше из угла, потому что это больше связано с связью между серебряным фланцем и цветом окна. Это завершает ваше внешнее управление водой.

Теперь осталось только удалить ленту. Подождите, пока жидкая вспышка высохнет, чтобы она не попала на стекло или окно. Возьмите шовную ленту и детализируйте швы. Оставьте верхнюю часть открытой на случай, если вода когда-либо попадет над нашим окном. Это создаст место для выхода воды. Вы сделаете то же самое внизу. После того, как малярная лента будет удалена, добавьте обшивку головы.

Герметизация и изоляция

Теперь, когда наш корпус водонепроницаем, мы внутри и займемся воздухом и теплом. Мы собираемся сделать это с помощью распыления пены по периметру окна. Этот метод на самом деле будет применяться независимо от того, какой у вас WRB снаружи. Наша цель здесь не в том, чтобы полностью заполнить пустоту, мы просто пытаемся заполнить первый дюйм или около того от нашей стороны к внешней стороне. Он оставляет открытое пространство снаружи окна, из которого, если у нас когда-либо будет влага в этой сборке, она сможет мигрировать наружу. Мы уделяем особое внимание использованию правильной пены в этой сборке. Эта формула предназначена для окон и дверей, а это значит, что наши джемы не будут деформироваться или стягиваться. Теперь, когда наша пена установлена, мы даем ей высохнуть, обрезаем все, что нужно отрезать, а затем у нас есть еще одна деталь воздушного потолка. Теперь, когда мы дали пене несколько минут, чтобы снять пленку, мы можем нанести герметик на любую имеющуюся у нас прокладку, которая будет соединять пену через прокладку и обратно к пене, создавая одно непрерывное воздушное уплотнение. [Музыка] Но эти последние шарики запечатаны на месте, интерьер детализирован, экстерьер детализирован, и мы уверены, что это будет герметичная установка.

Теперь, когда корпус водонепроницаем, пора заняться воздухом и теплом. Вы будете использовать аэрозольную пену по периметру окна. Этот метод будет применяться независимо от того, какой у вас WRB снаружи. Вам не нужно будет полностью заполнять пустоту, только первый дюйм от вашей стороны наружу. Он оставляет открытое пространство снаружи окна, из которого, если у вас когда-либо будет влага в этой сборке, она может мигрировать наружу.

Будьте особенно осторожны, чтобы использовать правильный пенопласт в сборке. Формула в видео сделана для окон и дверей, что означает, что она никоим образом не приведет к изгибу или заклиниванию джемов.

После установки пены дайте ей высохнуть. Обрежьте все, что нужно вырезать, оставив еще одну деталь потолка. Дав пене несколько мгновений на покрытие, нанесите герметик на прокладки, которые соединятся с пеной, через прокладку и обратно к пене, создав одно непрерывное воздушное уплотнение.

Поместите последние валики герметика на место, оставив внутреннюю и внешнюю части детализированными. Мы уверены, что это будет установка без утечек.

Запросить проектное предложение

Найдите подходящие окна, двери и услуги Pella для вашего проекта.

Узнать цену

Советы по установке окон для глубокой энергетической модернизации

В мае 2011 года мы начали глубокую энергетическую модернизацию нашего старого, холодного дома со сквозняками в Согертисе, штат Нью-Йорк. Поскольку в 1840-х годах дом был построен плохо и дешево (очевидно, из обрезков и вторсырья), мы опасались вскрывать стены снаружи, чтобы не обнаружить, что обшивка вагонкой и неполная обшивка — это все, что удержало дом от разрушения. .

Поскольку мы были довольны интерьером после 25 лет частичного ремонта, мы также не смогли открыть стены изнутри. Вместо этого мы решили обернуть дом двумя слоями жесткой полиизоляции толщиной 2 дюйма, расположенными в шахматном порядке, тщательно проклеить швы, чтобы сформировать плоскость отвода воды, прикрутить полосы обшивки через изоляцию к стойкам и отделать фиброцементным сайдингом. .

Заменены все двери и окна. Для окон мы выбрали тройные стеклопакеты, наполненные аргоном, с низким коэффициентом излучения и стеклопластиковыми рамами от Inline Fiberglass. Мы заказали окна с заводскими алюминиевыми фланцами для гвоздей (которые Inline называет фланцами «кирпичной формы»). Это не были сменные окна, которые заменяют створку в существующей раме. Это те же комплектные блоки, которые используются в новом строительстве. Старые оконные рамы не были в достаточно хорошем состоянии, чтобы мы могли даже подумать о «замене» остекления, а соединения окна со стеной не были достаточно прочными, чтобы работать как часть герметичной оболочки.

Специалисты по реконструкции исторических зданий приступили к своей первой реконструкции с использованием глубокой энергии

Наши плотники Дэн Дадли и Боб «Вугс» О’Киф ранее специализировались на реконструкции исторических зданий. Если бы не экономический спад и замедление их высококлассной работы, я сомневаюсь, что они подумали бы о том, чтобы взяться за наш скромный проект. К счастью для нас, они взялись за работу и поделились с нами не только своим богатым опытом, но и творческим подходом, проницательностью и здравым смыслом.

То, что никто из нас раньше этого не делал, никого не смущало. Мы не рассматривали это как новаторскую попытку и ожидали найти хорошо задокументированные процедуры и методы на каждом этапе пути.

Где можно найти пошаговые инструкции?

Но когда пришло время устанавливать окна, мы были потрясены, обнаружив мало полезной информации о том, как это сделать. То немногое, что мы нашли, было в основном идеализированными чертежами поперечного сечения завершенной модернизации с энергетическим анализом полученных преимуществ. Вся строительная наука и практические статьи, казалось, предполагали замену не очень старых окон в относительно недавней постройке стандартными рамами в хорошем состоянии.

Мы не нашли обсуждения того, как заменить старые, испорченные окна в старой, некачественной, неправильной конструкции после повторной обшивки снаружи толстым жестким пенопластом. То есть ничего полезного для плотников, работающих над нашим домом.

Таким образом, мы придумали наш собственный простой, воспроизводимый метод, который изящно справился с трудностями, с которыми мы столкнулись при установке толстой пены и новых окон в старом здании. Эти испытания включали:

Стены неправильной формы, которые по неизвестным причинам пошатнулись, провисли, искривились, прогнулись и стали комковатыми (мы сопротивлялись искушению исследовать больше, чем необходимо).
Стены разной толщины за счет дополнений и модификаций.
Старые окна неодинаковы по размеру, конструкции или деталям установки.
Существующие грубые проемы, очевидно оформленные без использования угольников, уровней, линеек, лент или планов. Даже окна, которые когда-то были на одной линии, теперь были приподняты, перекошены, перекошены и смещены.

Типичные удлинительные коробки требуют большого количества прокладок

В инструкциях производителей окон для новых окон предполагается, что черновые проемы (RO) близки к идеальным. Вы заказываете новую оконную сетку или пятку размером на 1/2 дюйма меньше, чем RO, и прокладку, чтобы соответствовать, привинчивая оконную раму к шпилькам RO.

Типовые детальные чертежи модернизации для жесткой наружной пенопластовой изоляции добавляют «расширительную коробку», прикрепляемую гвоздями к стойкам косяка. Затем вы прикрепляете окно к удлинительной коробке и привинчиваете боковую часть оконной рамы к удлинительной коробке (или полностью к шпилькам).

У нас это не сработало, так как некоторые из наших существующих RO имели четыре стороны разной длины. Многие из них были взведены более чем на 1/2 дюйма, а некоторые отклонялись от соседних RO более чем на дюйм. Дэн и Вугс отшатнулись от мысли о таком большом количестве шимминга и переформирования, не говоря уже о поштучной коробке расширения для каждого окна, и мы решили, что должен быть лучший способ. Кроме того, нас беспокоило отсутствие герметичности между удлинительной коробкой и стойками, а также между корпусом, жесткой пеной и удлинительной коробкой.

Вырезание из грубого отверстия

Наше ключевое понимание заключалось в том, что если бы мы построили удлинительную коробку, которая обладала бы достаточной прочностью и целостностью, чтобы оставаться квадратной и плоской в процессе установки, мы могли бы игнорировать RO и не пытаться исправить это.

Для этого мы изготовили удлинительные коробки размером с окно, а не RO, с широким цельным фанерным фланцем. Фанерный фланец для гвоздей изготовлен из 3/4-дюймовой фанеры, поэтому он имеет ту же толщину, что и наши полоски обшивки.

Мы расположили окна на стене так, как если бы стена была идеальной. Мы прикрутили коробку через фланец к фасаду здания, в край стоек обратного осмоса, а не через боковую часть коробки расширения к боковой поверхности стоек обратного осмоса.

Помимо того, что этот метод намного проще и быстрее, он обеспечивает взрывозащищенное воздушное уплотнение и водонепроницаемое соединение с дренажной плоскостью из жесткого пенопласта.

Пошаговые инструкции

Измерьте новые окна. Здесь есть компромисс. Чем больше зазор между новым окном и старым RO, тем легче будет устранить проблемы с выравниванием и положением. Но меньшие окна означают меньше стекла, меньше света, меньше солнечного света и меньше обзора.

Мы остановились на зазоре не менее 1 дюйма по всему периметру, но если бы мне нужно было сделать больше, я бы увеличил его на 1 1/2 дюйма, чтобы было легче наносить распыляемую пену. Таким образом, размер сетки или пятки должен быть на 2-3 дюйма меньше, чем размер RO. Если вы заменяете несколько окон одинакового размера, меньший размер пятки облегчит выравнивание окон позже.

Хотя наши старые окна были двустворчатыми, для новых окон мы выбрали створки. Конечно, створчатые окна значительно более энергоэффективны, но преимущество коробок Dudley заключается в том, что створчатые окна пропускают больше света и обеспечивают лучший обзор. Поскольку использование коробок Дадли может уменьшить размер пятки — особенно при замене ряда смещенных окон — переход на створки восстанавливает или даже увеличивает площадь остекления. (Мы также предпочитаем современный европейский вид простой створки, установленной близко к плоскости внешней стены.)

Сделать коробки Дадли. (Несмотря на то, что дизайн коробки во многом был результатом трехстороннего сотрудничества, я думаю, что Дэн внес наибольший вклад и заслуживает того, чтобы его увековечили, назвав их в его честь. ) Боковые стороны коробки сделаны из 1/2-дюймовой фанеры CDX. Лицевые фланцы изготовлены из фанеры CDX толщиной 3/4 дюйма (чтобы соответствовать полосам обшивки толщиной 3/4 дюйма на жесткой пенопластовой изоляции).

Внутренние размеры коробки имеют решающее значение. Коробка должна быть на 1/4 дюйма и 3/8 дюйма больше, чем размер окна. Плотнее не лучше. В идеале зазор должен быть достаточно широким, чтобы вы могли провести кончиком аппликатора монтажной пены по всем четырем краям после установки и полностью заполнить пространство между оконной рамой и удлинительной коробкой.

Если удлинительная коробка слишком плотная, вы рискуете образовать пустоты в монтажной пене, что нарушит тепловой барьер и воздушное уплотнение. Глубина коробки расширения определяется толщиной стены. Вы хотите, чтобы внутренний край коробки был на 1-2 дюйма меньше внутренней плоскости стены. Не пытайтесь сделать его заподлицо с внутренней стеной; удлинительная коробка не связана напрямую с внутренним кожухом.

Ширина лицевого фланца должна быть около 8 дюймов. Если это кажется слишком широким, имейте в виду, что помимо крепления окна к стене, оно будет частью водоотвода и гвоздем для сайдинга.

Мы сделали коробки Дадли на месте с помощью настольной пилы и гвоздомета. Мы прибили и склеили стороны вместе, грубо выровняли их по диагоналям, а затем прикрепили фланцы, опять же с помощью клея и гвоздей. 1/2-дюймовые боковые части прибиты к 3/4-дюймовым фланцам. (К счастью, не имеет большого значения, если некоторые заблудшие гвозди немного торчат.)

Убедитесь, что детали фланца обрезаны под прямым углом, а плотные соединения между элементами фланца сохранят квадратную форму коробки. Будьте щедры с водостойким желтым клеем, так как хорошая герметизация соединений удлинительной коробки может окупиться за счет уменьшения инфильтрации воздуха, если ваши уплотнения из распыляемой пены не идеальны.

Установите изоляцию из жесткого пенопласта. Нам было проще установить окна, когда мы установили пенопласт. Конечно, лестницы и подмости уже были на месте, но, что более важно, мы замазали оконные проемы целыми листами пенопласта. Поскольку мы жили в доме во время ремонта, нам не хотелось затемнять целые комнаты, а потом вернуться через несколько дней, чтобы сделать окна. Так что мы делали каждую стену в два прохода: внизу, потом наверху.

Сначала мы сняли старые окна. Затем Дэн и Вугс осмотрели каждый RO и заменили все прогнившие рамы. (Было больше, чем мы ожидали).

Затем мы нанесли оба слоя пенопласта, по возможности располагая стыки в шахматном порядке, проклеив все швы (двойная лента на горизонтальных линиях) и прикрепив пенопласт к стойкам с помощью обрешетки и 6-дюймовых или 8-дюймовых винтов HeadLok.

Обычной практикой было не прорезать оконные проемы перед нанесением пены. Иногда, однако, неполный лист пенопласта предлагал закрыть часть оконного проема, поэтому мы не были абсолютны в этом вопросе. Опять же, на этом этапе важно не обрезать пену обратно до обратного осмоса.

Разметьте новые позиции окон на пенопласте. Вот главное новшество этой техники. Сначала мы перенесли вертикальный и горизонтальный центр существующего РО изнутри наружу, проткнув пенопласт изнутри шилом, а затем перенеся расстояние сверху и снизу наружу. Там, где на стенах было несколько окон подряд, мы сделали все окна сразу.

Используя лазерный уровень, мы установили верхнюю линию новых окон, определив самую нижнюю верхнюю точку существующих RO и спустившись на 1/4 дюйма до 1/2 дюйма. Это верхняя линия разреза пенопласта.

Мы отмерили от этой верхней линии точно внешнюю высоту ящика Дадли. Это нижняя линия разреза. Затем мы установили вертикальную центральную линию каждого окна и отмерили от нее ровно половину внешней ширины коробки Дадли. Это вертикальные линии разреза.

Когда это будет сделано, на пенопласте будут отмечены линии разреза для коробок Дадли. Пришло время отступить и взглянуть на эти черные прямоугольники. Мы говорим: «Если это выглядит правильно, то это правильно».

Установите коробку Дадли. Разрежьте жесткий пенопласт по линиям. (Мы использовали 6-дюймовый нож для обклеивания гипсокартона, заточенный с одной стороны.) Каждое отверстие должно быть точно такого же размера, как коробка Дадли.

Пробная установка. Это должно быть плотное прилегание, и это может потребовать некоторых усилий. Пока не вставляйте его полностью; просто убедитесь, что он запускается нормально. Затем удалите его и нанесите три параллельных полоски герметика на пену вокруг отверстия. Если вы нанесете одну толстую бусину, она не будет сдавливаться, а вот три маленькие бусины будут легче сжиматься и сольются вместе. (Этот герметик является лишь одним из элементов воздушной преграды, соединяющей окна со стеной. Это не первичная водоотводная плоскость.)

Прикрепите коробку Дадли к шпилькам. Изнутри измерьте расстояние от каждого края коробки Дадли до ближайшей стойки, коллектора или порога. Перенесите измерения на внешнюю поверхность фланца. Прикрепите коробку Дадли к каркасу крепкими винтами через фланец и пенопласт.

Не ввинчивайте стенки коробки Дадли в раму обратного осмоса. Даже если вы идеально подошли, коробка, скорее всего, исказится. Важно не напрягать и не деформировать коробку.

Не беспокойтесь о силе; винты через фланцы достаточно прочны, чтобы выдержать вес окна, и позже вы добавите еще больше поддержки. Как и в случае с планками обшивки, длинные винты к стойкам сжимают пенопласт, в результате чего коробка Дадли прочно крепится к стене.

Установите окно. Просверлите алюминиевые фланцы окна (фланец кирпичной формы) с потайными отверстиями, расположенными в соответствии со спецификацией производителя. (Обычно это 4 дюйма от углов, от 8 до 12 дюймов по краям). Мы сделали это на земле перед тем, как поднять окна на леса.

Для запирания окна требуется два человека (как минимум, в зависимости от размера): один внутри и один снаружи. Нанесите капли герметика на внутреннюю часть алюминиевых фланцев. Опять же, этот герметик является частью воздушного барьера, но он не вступает в игру в качестве водного барьера, если первичная дренажная плоскость не вышла из строя.

Расположите окно в ящике Дадли так, чтобы один человек находился внутри, а другой снаружи. Внутренний человек вставляет прокладки между нижним краем оконной рамы и коробкой Дадли. Коробка Дадли не деформируется, потому что она равномерно поддерживается пеной там, где находится окно. Если коробка не перекручена и не перекручена, несколько прокладок должны обеспечить равномерный зазор по всему периметру окна.

Проверить окно на отвес. Если отверстие в пенопласте было вырезано вертикально и под прямым углом, окно должно идеально сидеть в коробке. Если размер коробки был подобран точно, зазор между коробкой и рамой должен быть ровным со всех сторон.

Вставьте по одному шурупу в каждом углу алюминиевого фланца окна в фанерный фланец коробки Дадли. Проверьте плавность работы окна и при необходимости устраните неполадки или отрегулируйте. (Думаю, нам пришлось слегка подкорректировать 2 окна из 28.) Прикрутите остальную часть алюминиевого фланца окна к фланцу коробки Дадли.

Не соблюдайте инструкции производителя по привинчиванию оконной рамы к шпилькам (или удлинительной коробке). Заводской алюминиевый фланец достаточно прочный, чтобы прикрепить окно к стене, и вскоре вы добавите еще больше поддержки.

Прошить окно. Идея состоит в том, чтобы продолжить дренажную плоскость, образованную внешними слоями пенопласта, над фланцем из фанеры и над алюминиевым фланцем окна. Мы использовали 6-дюймовую самоклеящуюся бутиловую ленту в следующей последовательности:

Одна деталь внизу над алюминиевой полкой окна до края фанерной полки, вертикально над алюминиевой кирпичной формой;
Два куска по бокам: сначала над алюминиевой оконной кромкой, затем заворачиваем край фанерной кромки в пенопласт;
Две детали вверху, сначала поверх алюминиевого фланца окна, а затем оберните край фанерного фланца пенопластом.

Мы уделили много внимания углам. Вы можете найти множество прекрасных обучающих видеороликов на YouTube, а также ряд полезных видеороликов здесь, на сайте GBA.

Запенить окно. С внутренней стороны распылите пену для окон и дверей с низкой кратностью (желтую, а не розовую или оранжевую) в зазор между окном и коробкой Дадли. Как только он застынет, вытащите прокладки и заполните этот зазор пеной, чтобы устранить тепловой разрыв.

Старайтесь не допускать слишком сильного закипания пены за пределы оконной рамы; это боль, чтобы обрезать позже. Загерметизируйте соединение между коробкой Дадли и жесткой пеной, а также шпильки монтажной пеной. Вам не нужно полностью заполнять зазор до шипов, просто сделайте его герметичным там, где коробка соприкасается с пеной.

Обратите внимание, что вся эта аэрозольная пена обеспечивает более чем достаточную поддержку окна, а также хорошее механическое сцепление. Мы не тестировали на разрушение, но мне кажется, что эти окна не вылезут, пока вся стена не разрушится. Мы провели тест на проникновение воздуха с помощью дверцы вентилятора и театрального дыма; не было ни одного.

Нанесение внутренней отделки. Вы обнаружите, что ящики Дадли значительно упрощают процесс внутренней отделки. Если вы тщательно следите за соблюдением зазора между коробкой и оконной рамой, вы можете положить материал косяка на коробку Дадли и получить правильный выход с минимальными прокладками (обычно их нет).

Поскольку стены теперь стали толще на 4+ дюйма, мы пришли к выводу, что МДФ является лучшим материалом для окрашенных косяков на окнах с окрашенным наличником.

Мы переоборудовали все окна нижнего этажа с приставных косяков и наличников на возвраты из гипсокартона. В коробках Dudley почти нет шимминга. Вы просто кладете 1/2-дюймовый гипсокартон на сторону коробки Dudley, и даже 1/4-дюймовый зазор дает идеальный 1/4-дюймовый выход на оконную раму. Улыбающиеся плотники!

Наверху мы стремились как можно меньше повредить существующие стены вокруг новых окон. Дэн и Вугс поняли, что могут сделать комплементарные внутри коробок Dudley — другими словами, коробок Dudley, сделанных из оконной рамы — и полностью отказаться от процесса обрезки окон поштучно. Чтобы сделать эту работу, вы должны быть организованы и аккуратны с лентой и линейкой. Вы измеряете от оконной рамы до плоскости стены, чтобы получить глубину коробки с каждой стороны (так же, как для удлинительных косяков). Мы определили ширину фланца (корпуса) по комнатам, чтобы свести к минимуму исправление стен. «Внутренняя коробка Дадли» должна скользнуть внутрь внешней коробки Дадли с удовлетворительным «Ух!», и несколько гвоздей — это все, что требуется, чтобы закрепить ее. Наши внутренние стены местами довольно шероховатые, но за краями корпуса потребовалось на удивление мало герметика. В некоторых комнатах мне даже не пришлось подкрашивать стены — я только покрасил внутренние ящики Дадли.

Более быстрый и лучший метод

Коробки Dudley собираются гораздо быстрее, чем встраиваемые удлинительные коробки, поэтому вы сэкономите много времени.
