Отличие pex от pert: Какую трубу выбрать для теплого пола? Pex или Pert? | XOLODA.NET / ХОЛОДА НЕТ
Труба для тёплого пола ГОСТ SanDi Dia-Mond (PeRT+) 16×2,1 c кислородным барьером EVOH+ – Boden
Материал: полиэтилен Pe-Rt+
Диаметр: 16 мм
Толщина стенки: 2.1 мм
Минимальный радиус изгиба: 100 мм
Максимальная рабочая температура: 80 С
Максимальное давление: 8 Бар
Гарантия: 20
Страна производитель: Польша
Трубы для теплого пола с кислородным слоем сделаны из сшитого полиэтилена. Мы предлагаем цены на трубы для теплого пола с диаметром трубы 16мм и 20мм. Трубы для теплого пола имеют кислородный барьер и толщину стенки 2 мм. Срок эксплуатации такой трубы 50 лет. Рабочее давление 10 бар.
Трубы для теплого пола используют в качестве скрытого отопления или для скрытого охлаждения. Область применения трубы горячее и холодное водоснабжение. Труба для теплого пола ― это идеальное решение для заливки бетоном. Трубы могут быть использованы не только для теплого пола, их используют так же для систем антиобледенения, снеготаяния на открытых территориях, для монтажа теплых стен.
Трубы для теплого пола монтируют в песчано-цементную стяжку, фальшстену и прочие места. Укладывать их можно как на пол, так и на стену, потолок. Крепят трубы для теплого пола к арматурной сетке с помощью специальных хомутов или фиксаторов.
Преимущества трубы для теплого пола:
- Трубы для теплого пола используют для отопления и горячего водоснабжения;
- Она устойчива к высоким температурам;
- Труба для теплого пола эластична, упруга, выдерживает удары, поглощает шум;
- Не подвержена коррозии;
- Износостойкая;
- Это экологически чистый материал;
- И не значительный параметр, но все же ― это легкий вес трубы.
Описание
Труба для тёплого пола из шитого полиэтилена SanDi Dia-Mond кислородным барьером
Труба SanDi Dia-Mond это труба из молекулярно сшитого полиэтилена с антикислородной (диффузионной) защитой OXYGEN BARRIER
Полиэтиленовые трубы для теплого пола SanDi Dia-Mond соответствуют стандарту ДСТУ Б В.
Характеристики трубы SanDi Dia-Mond:
- Диаметр/толщина: 16/2,1 мм.
- Кислородный барьер: да
- Max рабочая температура: 70 С
- Max пиковая температура: 95 С
- Max рабочее давление: 8 bar
- Min радиус изгиба: 60 мм.
- Коэффициент линейного удлинения max при t=95 С (1/ С): 1,8*10-4
- Коэффициент теплопроводности (Вт/ К м): 0,41
- Срок службы: 50 лет
Тепловые свойства
За счёт образования поперечных связей также улучшается поведение материала при низкой температуре. Поскольку сшитый полиэтилен не такой ломкий, он может использоваться в зависимости от механической нагрузки в температурном диапазоне от -120С до 120С. Сшитый полиэтилен в течении небольшого периода времени выдерживает без механической нагрузки температуру до 120С.
Механические свойства сшитого полиэтилена находятся в прямой зависимости от температуры.
Как уже было сказано выше, в процессе сшивки под высоким давлением уменьшается кристалличность исходного материала. За счет этого получается особо гибкий материал, не ломающийся даже при многократном изгибе.
Огнестойкость
Сшитый полиэтилен это чистый углеводородный полимер и поэтому горюч. Каплепадение при горении, присущее несшитому полиэтилену, у сшитого полиэтилена замедляется. Материал начинает стекать по каплям только при его нагревании до температуры выше 400С (температура распада). В результате реакции распада образуются чистая вода и углекислый газ, которые не вызывают коррозии и не являются ядовитыми.
Устойчивость к воздействию химических реагентов
Хорошая устойчивость высокомолекулярного исходного материала к воздействию химических реагентов еще больше увеличивается в процессе сшивки полимера. Сшитый полиэтилен устойчив к воздействию обычных растворителей: алифатических (например, бензин), ароматических (например, толуол) и хлорированных углеводородов (например, трихлорэтилен).
Под воздействием труднолетучих органических соединений (жиры, масла, воск) материал немного набухает. По сравнению с несшитым полиэтиленом высокой плотности сшитый полиэтилен более устойчив к высокой температуре. Сильные окислители, например, азотная кислота или галогены, разъедают материал. Трубы из сшитого полиэтилена отличаются особой прочностью на разрыв по сравнению с другими полиолефинами. Контакт с моющими присадками, обычными антифризами и средствами защиты от коррозии не приводит к образованию трещин.
Здесь необходимы так называемые исследования опытных образцов труб на долговечность.Процесс изготовления
Исходным материалом является полиэтилен с большим молекулярным весом и высокой плотностью. Полиэтилен образуется путем полимеризации этилена газообразного нефтепродукта, состоящего исключительно из атомов углерода (С) и водорода (Н). В результате полимеризации этилена возникают длинные звенья молекул разветвленной структуры.
Полиэтилен представляет собой частично кристаллизованный материал, т.е. в нем имеются зоны, в которых молекулы выпрямлены и поэтому обладают более высокой плотностью.
По аналогии с металловедением такие зоны мы называем кристаллитами.
Кристаллиты окружены зонами, в которых молекулы находятся в беспорядочных связях. Эти зоны характеризуются более низкой плотностью и поэтому называются аморфными.
Только при температуре приблизительно 200С полиэтилен переходит в вязкое состояние, в котором его можно подвергать обработке. Для производства изделий, подверженных сильным механическим нагрузкам и воздействию химических реагентов, необходим тип полиэтилена с большим молекулярным весом.
Трубы, изготовленные из этого типа полиэтилена, хорошо зарекомендовали себя вот уже в течение 40 лет. Они успешно применяются в системах отопления по принципу теплого пола.Насущная необходимость использования полимеров при повышенных температурах заставила ученых пойти на поиски материала с экстремально большим молекулярным весом, а также метода синтеза такого материала. Это было достигнуто с помощью реакции образования поперечных связей полимера под высоким давлением (так называемая сшивка). С помощью этого метода удалось сшить высокомолекулярный тип сформованного в трубы полиэтилена, что невозможно было сделать на обычном оборудовании.
Под сшивкой полиэтилена понимается процесс связки звеньев молекул в широкоячеистую трехмерную сетку за счет образования поперечных связей. Под высоким давлением (свыше 2000 бар) высокомолекулярный полиэтилен вместе с антиокислителями и инициаторами реакции равномерно расплавляют на специальном оборудовании, формуют в термопластичном состоянии в трубы и сшивают.
Сшивка под высоким давлением происходит в расплавленном, т.е. аморфном состоянии, и за счет этого она равномерно охватывает всю массу материала. Количество поперечных связей составляет приблизительно 2-3 на тысячу атомов углерода. Таким образом образуется довольно широкая ячеистая сетка, что исключает возможность повторного образования кристаллитов при охлаждении расплава. В отличие от свойств исходного материала плотность сшитого полиэтилена все-таки несколько уменьшена и тем самым увеличена его гибкость.
При сшивке под высоким давлением в зависимости от технологических условий степень сшивки может достигать 99% и выше, что означает, что только 1% исходного полимера остался не охваченным сетчатой структурой. Однако, как показывает практика, оптимальная степень сшивки находится в пределах 85%.В результате образования поперечных связей сшитый полиэтилен перестает быть термопластичным материалом, т.е. больше не плавится. Он соединяет в себе самые лучшие свойства термопласта со свойствами эластомера. Поэтому этот материал называют термоэластичным.
Презентация PERT производства LG Chem
Сырье PERT производства LG Chem
Технология производства
LG Chem производит термостойкий полиэтилен (PERT) под торговой маркой Lucene с использованием собственного металлоценового катализатора.
Типы и марки PERT производства LG Chem
LG Chem производит PERT двух видов: тип I (марка Lucene SP980) и тип II (марка Lucene SP988). На нашем сайте приведены технические характеристики (TDS) двух типов термостойкого полиэтилена ПЕРТ корейского производства.
Кривые регрессии (LTHS) для PERT производства LG Chem. Сертификация Exova
Обе марки термостойкого полиэтилена производства LG Chem (Корея) сертифицированы вещущей европейской лабораторией Exova (Bodycote). PERT тип II (марка SP988) обладает немного более высокой длительной гидростатической прочностью, чем PERT тип I (марка SP980). Обе марки имеют MRS 8 МПа, то есть относятся к классу PERT-80. На нашем сайте приведены кривые регрессии длительной гидростатической прочности обоих типов полиэтилена PERT производства LG Chem.
Области применения PERT производства LG Chem
Трубы из PERT тип I и из PERT тип II производства LG Chem полностью соответствуют требованиям всех 5 классов эксплуатации по ГОСТ 52134-2003.
Из PERT тип I (Lucene SP980) рекомендуется производить трубы малых диаметров, из PERT тип II (Lucene SP988) — трубы как больших, так и малых диаметров.
Трубы малых диаметров (16-63мм)
- PERT SP980 – теплые полы, ГВС/ХВС
- PERT SP988 – ГВС/ХВС, радиаторное отопление
Трубы больших диаметров (75 — 225 мм)
- PERT SP988 – гибкие ППУ изолированные теплотрассы
- PERT SP988 – неизолированные квартальные теплотрассы
- PERT SP988 – термостойкие кабель-каналы
PERT трубы малых диаметров
Виды труб PERT малых диаметров

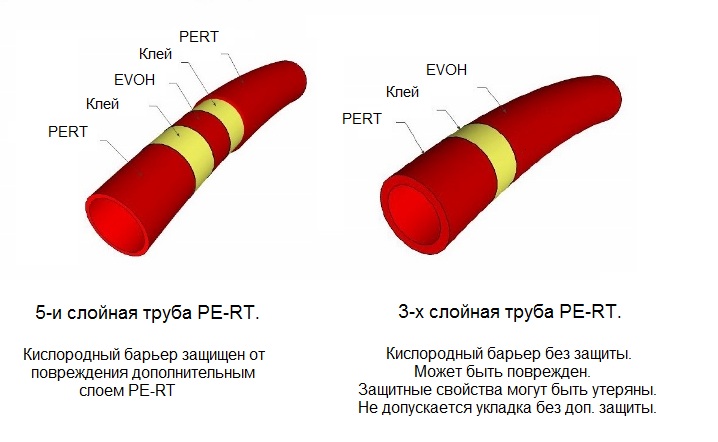

Трубы PERT малых диаметров для каждой области применения могут быть как однослойными, так и с барьерным слоем (EVOH), Слой из этиленвинилового спирта (EVOH) предназначен для создания кислородно-защитного (диффузного) барьера, который в основном используется в трубах для радиаторного отопления.
Сравнение труб для теплых полов из PEX и PERT
Трубы для напольного отопления (теплых полов), изготовленные из термостойкого полиэтилена (PERT) имеют ряд неоспоримых преимуществ по сравнению с трубами для теплых полов, изготовленных из сшитого полиэтилена (PEX).
Для потребителя — это, прежде всего, низкая цена, гибкость, возможность монтажа как путем сварки, так и с помощью фитингов, высокие органолептические свойства (блеск). Для производителя трубы PERT также гораздо предпочтительнее PEX из-за более высокой скорости экструзии трубы PERT по сравнению с PEX, возможности вторичной переработки PERT, в отличии от PEX, отсутствие необходимости уставки сшивочной камеры для трубы, отсутствие необходимости использовать агенты сшивки (силаны или пероксиды), отсутствие необходимости проверки степени сшивки и т.п. Термостойкий трубный полиэитилен PERT — это обычный термопласт с псевдосшитой молекулярной структурой, подлежащий сварке и вторичной переработке, как обычный ПНД или PPR.
Производство теплых полов из PEX практически лишилось смысла с появлением PERT. Теплые полы рекомендуется производить из PERT тип I (марка Lucene SP980).
Сравнение труб для ГВС и радиаторное отопление из PPR и PERT
Рассмотрим пример труб с наружным диаметром 25 мм по второму классу эксплуатации по ГОСТ 52134 (горячее водоснабжение), изготовленных из термостойкого полиэтилена PERT и рандом-сополимера полипропилена (PPR).
Для такого типа труб предусмотрена температура 70°C, давление 8 бар.
В этом примере трубы для ГВС из термостойкого полиэтилена PERT имеют следующие преимущества по сравнению с трубами из рандом-сополимера полипропилена:
- Экономия на количестве сырья – почти в полтора раза благодаря разнице в тощине стенки (SDR 9 у PERT против SDR 6 у PPR, толщина стенки трубы 2.8 мм у PERT против 4.2 мм у PPR)
- Трубы ГВС PERT поставляются в бухтах, а не в отрезках, т.е. экономия на стоимости монтажа (меньше фитингов) и времени монтажа
- PERT трубы служат дольше труб PPR при высоких температурах
Монтаж труб PERT малых диаметров
Монтаж PERT труб малых диаметров осуществляется любым методом, — сварным фитингом с латунной закладной и без закладной (аналогично PPR), сварным фитингом особой конструкции для PERT/Al/PERT труб, надвижной гильзой (Rehau), соединениями с эффектом памяти, обжимными фитингами, пресс-фитингами.
PERT трубы больших диаметров
Виды труб PERT больших диаметров
Термостойкий полиэтилен PERT тип II (марка SP988) используется в качестве основного сырья, а также в качестве одного из слоев в многослойных трубах больших диаметров: изолированных пенополиуретаном теплотрассках, неизолированных теплотрассах, однослойных и многослойных термостойких кабель-каналах.
Изолированные теплотрассы
Несущая труба изолированных ППУ гибких теплотрасс по ГОСТ 54468 выполнена в основном из сшитого полиэтилена, PERT является лишь одним из слоев такой трубы.
Также применение находят изолированные негибкие теплотрассы с несущей трубой, выполненной из сшитого полиэтилена PEX или термостойкого полиэтилена PERT (или комбинации слоев из этих материалов). В таких трубах заливка ППУ осуществляется аналогично заливке стальной изолированной трубы после предварительной постановки ПНД оболочки с помощью центраторов на несущую полимерную трубу (вместо стальной).
Несущая труба изолированной теплотрассы может быть выполнена полностью из PERT при условии не превышения заданных значений температур эксплуатации теплосети.
Неизолированные теплотрассы
Из PERT производят гладкостенные неизолированные теплотрассы по ГОСТ 52134. Такие трубы обладают всеми преимуществами пластиковой трубы: срок службы 50 лет, недорогой монтаж и ремонт, гладкая поверхность, поставка в бухтах и т.
д. (аналогично ПНД трубам). Теплопроводность термостойкого полиэтилена PERT в 150 раз ниже стали, поэтому изоляция PERT трубы требуется в гораздо меньшей степени, чем изоляция стальной трубы. По необходимости тепловую PERT теплотрассу можно изолировать ППУ-скорлупами.
Для использования труб PERT при прокладке неизолированных теплотрасс необходим тщательный расчет рабочих параметров теплосети, ограничение рабочих и аварийных температур. Не следует забывать, что трубопроводы из термостойкого полиэтилена не могут эксплуатироваться при экстремально высоких температурах.
Стоимость неизолированный PERT трубы сравнима со стоимостью неизолированной стальной трубы. При этом она в разы ниже стоимости ППУ-изолированной гибкой гофрированной трубы из сшитого полиэтилена PEX.
Неизолированная теплотрасса может производится на стандартной ПНД линии, нужно только поменять сырье ПНД на PERT и немного перенастроить режим экструзии.
Термостойкие кабель-каналы
В последние годы некоторые российские электросетевые компании рекомендуют прокладку высоковольтных кабелей под землей (методом ГНБ, прокола или траншейной укладки).
Из-за высокой температуры жилы оболочка кабеля может прилипать к ПНД кабель-каналу, что крайне затрудняет ремонт сети. Более того, деформация ПНД кабель-канала приводит к просадке грунта с последующим повреждением дорожного покрытия или сооружений. Поэтому традиционные кабель-каналы из ПНД плохо применимы к подземной канальной укладке кабелей. В отличие от традиционного ПНД, полиэтилен PERT великолепно решает поставленную задачу.
Монтаж труб PERT больших диаметров
Монтаж PERT труб больших диаметров осуществляется аналогично трубам ПНД: стыковой сваркой, с помощью литых фитингов, с помощью сегментных фитингов, с помощью электросварных PERT фитингов.
Переработка PERT
Организация производства PERT труб не требует существенных дополнительных инвестиций в оборудование (кроме гибких ППУ изолированных теплотрасс). Доработка оснастки и перенастройка режимов позволяет производить PERT трубы на стандартных PPR, PEX или HDPE экструдерах. Литье PERT фитингов можно производить пресс-формах для PPR или HDPE фитингов (разница в усадке минимальна).
Вы можете скачать презентацию термостойкого полиэтилена PERT производства LG Chem по ссылке ниже.
Скачать
Видеопрезентацию термостойкого полиэтилена PERT производства LG Chem можно посмотреть на Youtube-канале Экопластикс:
Смотреть
В чем разница между PEX A, B и C?
PEX-a
PEX-a изготавливается методом Энгеля или методом высокотемпературной перекиси. Метод Энгеля представляет собой процесс горячего сшивания, что означает, что фактическое сшивание происходит во время процесса экструзии, когда температура базового полиэтилена выше температуры плавления его кристаллов, путем введения пероксида для разрыва полиэтиленовых цепей. Метод Энгеля обеспечивает более точный контроль степени, консистенции и однородности сшивания. Это означает, что трубка равномерно сшита, без слабых звеньев в ее молекулярных цепях. В трубе PEX-a полиэтиленовые цепи соединены напрямую двойной ковалентной связью углерод-углерод.
Это самый гибкий тип трубы PEX с радиусом изгиба в 5-6 раз больше наружного диаметра.
Типы соединений, совместимые с PEX-a: ASTM F1807, F1960, F2080 и F2159
PEX-b
PEX-B изготавливается методом силана (или отверждения влагой). Этот метод выполняет сшивание после экструзии с силановым химическим агентом и ускоряется с использованием тепла и влаги. Это мостиковое сшивание вставляет молекулу силанового мостика между двумя полиэтиленовыми цепями, подобно вулканизации каучука, и приводит к получению гораздо более жесткого конечного продукта, чем PEX-a, с меньшей обрабатываемостью и радиусом изгиба наружного диаметра, как правило, в 8 раз больше.
Типы соединений ASTM F1807 обычно используются с PEX-b, хотя некоторые (например, LegendFlex) также совместимы с фитингами распорного типа. Чтобы убедиться, какие фитинги сертифицированы для использования с вашей трубой, проверьте поток печати.
PEX-c
PEX-c производится с использованием метода сшивания облучением и часто называется «чистым методом», поскольку в процессе сшивания не используются побочные химические продукты. Это был первый метод сшивки, использовавшийся для оболочки кабеля еще в 19 веке.50-е годы. При методе облучения трубу сначала экструдируют, а затем пропускают через электронный луч для завершения сшивки. Метод облучения обеспечивает более точный контроль степени, постоянства и однородности сшивания. Это означает, что трубка равномерно сшита, без слабых звеньев в ее молекулярных цепях. PEX-c имеет такую же молекулярную структуру, что и труба PEX-a, с полиэтиленовыми цепями, связанными напрямую двойной ковалентной связью углерод-углерод.
PEX-c является гибким, расширяемым и имеет тепловую память (способность устранять перегибы) с обычно 6-кратным радиусом изгиба внешнего диаметра
Типы соединений, совместимые с PEX-c: ASTM F1807, F1960, F2080 и F2159
PEX-D
PEX-D (также называемый PEX-другой) производится с использованием метода азо-сшивки, при этом азобензол стимулирует молекулярный прививку , придавая молекулярную структуру, аналогичную PEX-b. В настоящее время нет коммерчески доступных продуктов PEX-D, одобренных для использования в питьевой воде в Северной Америке.
PE-RT
PE-RT — это аббревиатура, означающая полиэтилен для повышенных температур. PERT обладает многими физическими свойствами трубы PEX (включая тот же базовый пластик, полиэтилен) и может использоваться во многих из тех же сантехнических и водяных систем отопления. Этот пластик используется в Европе уже более 35 лет и постепенно внедряется в санитарно-технические нормы Северной Америки для домашнего использования. Если вы не уверены, одобрен ли PE-RT для использования в вашей юрисдикции, перед установкой обязательно проверьте местный код.
PE-RT чрезвычайно эластичен при температурах выше точки замерзания, обычно с радиусом изгиба в 5-6 раз больше наружного диаметра.
PEX-AL-PEX
Многослойная труба, состоящая из двух слоев PEX с непрерывным лазерным привариванием алюминиевого слоя в центре. Алюминиевый слой приклеивается к слоям PEX с помощью специального клеящего материала. Эта комбинация специального сырья с очень высокой молекулярной массой дает особую трубу, обладающую несколькими важными качествами; коррозионная стойкость, отличная механическая стойкость, более низкая скорость расширения, уникальная химическая стойкость, очень низкий коэффициент трения, отсутствие проникновения кислорода и высокое рабочее давление и температура. Важно отметить, что PEX-AL-PEX требует специальных фитингов и не совместим со стандартными фитингами PEX обжимного или распорного типа.
Гибкий и сохраняет форму благодаря алюминиевому стержню.
Труба Hdpe-Al-Pex 16 мм — Wundatrade
- Больше информации
- Техническая спецификация
- Доставка
Внутренний слой из сшитого полиэтилена PE-X, внутренний связующий слой, промежуточный алюминиевый слой, внешний связующий слой, внешний слой из полиэтилена высокой плотности HDPE. Мы не рекомендуем использовать трубы HDPE-AL-PEX в наших напольных плитах из-за того, что они жестче, чем PERT-AL-PERT .
PER-AL-PERT — это более гибкая труба, которая не имеет «отпружинивания», будет сохранять свою форму на изгибах и будет намного проще в установке. Термодинамическая труба Wunda диаметром 16 мм HDPE-AL-PEX имеет алюминиевый сердечник, который обеспечивает более высокую теплоотдачу, чем обычные трубы Pex и полибутилен, и прост в использовании. Труба HDPE-AL-PEX жестче, чем PERT-AL-PERT и не подходит для использования в системах напольного отопления, которые требуют жестких изгибов и малого расстояния между трубами. Его легко придать форму вручную, и он остается там, где его положили, с минимальной упругостью. Наша труба на 100% герметична и герметична.
- Идеально подходит для стяжек систем подогрева пола, температура которых не превышает 65°C
- Национальное свидетельство о соответствии
- Алюминиевый сердечник
- Более высокая производительность, чем у пластиковой трубы
- Герметичная труба
- 10 лет гарантии
- Очень низкое расширение и сжатие, всего 5 см на 100 погонных метров, что похоже на медь (у обычной пластиковой трубы скорость расширения/сужения составляет примерно 50 см на 100 погонных метров)
- 100% кислородонепроницаемость (попадание кислорода может привести к гниению котлов) — обычная труба обычно только 80%
- Легко формуется вручную – легко устанавливается, остается на месте с минимальной упругостью
- Обнаружение под полом
- Сертификат AENOR
- ДИН 4726
- ИСО 9001
| Максимальная эксплуатационная температура [° C] Краткосрочная | 110 |
|---|---|
| Внешний диаметр [мм] | 16 |
толщины стены.
|
