Отлив на цоколе: Отлив для цоколя. Для чего он нужен? И как делается?

Как установить отлив на цоколь фундамента своими руками ☛ Советы Строителей На DomoStr0y.ru

Содержание

• Выбор изделия
• Технология монтажа

Чаще всего толщина фундамента принимается больше, чем толщина ограждающих конструкций. Это необходимо для обеспечения несущей способности. В месте стыка цоколя и стены может задерживаться вода, что приведет к повреждению конструкции. Чтобы это предотвратить устанавливают отливы для защиты цоколя фундамента. Любой строительный материал не выдерживает постоянного воздействия влаги и отрицательных температур, поэтому, чтобы сохранить фундамент на долгие годы, необходима установка отливов.

Выбор изделия

При выборе элементов для дома при установке своими руками необходимо обращать внимание на следующие критерии:

• материал изготовления,
• размеры,
• внешний вид.

Размеры подбираются в зависимости от ширины выступающей части цоколя. Кроме функционального назначения, установка элементов несет декоративную функцию, если сделать слишком выступающий отлив, фасад дома будет смотреться не очень хорошо. Оптимальный вылет металлической полосы принимается равным 50 мм. Размерный ряд предлагает изделия шириной от 50 до 400 мм, что позволяет произвести монтаж для любого выступа цоколя.

Отливы для фундамента должны гармонировать с фасадом здания и его отделочными материалами. Элементы для цоколя дома подбирают в зависимости от цветового решения фасада и предпочтений будущего владельца. Если этого не сделать, они станут сильно выделяться из общей картины.Еще одним важным фактором становится материал отливов. Здесь можно выделить следующую классификацию:

• металлические,
• полимерные.

Металлические элементы цоколя

Монтаж этих изделий для цоколя позволит получить высокие эксплуатационные характеристики. Установка металлических отливов своими руками позволяет обеспечить долгий срок службы, устойчивость к любым погодным условиям (благодаря полимерному покрытию), невысокую стоимость. Такие элементы могут быть изготовлены по размерам заказчика. Можно покрасить или оставить без отделки.

Схема устройства оцинкованного отлива на цоколе

Металлические полосы для отвода воды могут быть изготовлены из следующих материалов:

• оцинкованная и нержавеющая сталь (самый распространенный вариант),
• алюминий,
• медь.

Пластиковые отливы

К достоинствам пластиковых элементов для цоколя дома можно отнести:

• легкий монтаж своими руками, не требует специальной подготовки или специфических навыков,
• отсутствие шума при дожде,
• долгий срок службы,
• устойчивость к выгоранию под действием ультрафиолета,
• небольшая масса.

Выбор для деревянного дома

Особенно внимательного выбора требует монтаж для дома из дерева. Этот материал подвержен гниению и повреждению плесенью и грибком при воздействии влаги. Лучше всего сделать выбор в пользу металлических изделий, которые обеспечат более надежную защиту.

Для деревянного дома лучше всего выбрать металлический отлив, который обеспечит более надежную защиту

Если есть необходимость выполнения фасада здания в особом стиле, можно прибегнуть к использованию отливов из дерева. Такой материал будет очень сложен в эксплуатации, поскольку потребует периодической пропитки водоотталкивающими составами.

Если не выполнять мероприятия по защите вовремя, дерево перестанет выполнять свои функции, что может привести к повреждениям фундамента дома.

Технология монтажа

Сделать отливы самостоятельно — посильная задача. Монтаж выполняют между облицовкой цоколя и стен. Проверяют горизонтальность цоколя с помощью строительного уровня. Если есть сильные перекосы, требуется выровнять основание цементно-песчаным раствором. Далее монтаж выполняют в следующем порядке:

Схема монтажа отлива

• Выполняют разметку. Между двух углов при помощи саморезов натягивают шнур, который будет служить разметкой для нанесения раствора при изготовлении откосов.
• Готовят раствор для изготовления откосов. Для приготовления используют одну часть цемента и 3 части песка. Количество воды рассчитывают так, чтобы смесь не стекала с мастерка.
• По шнурку изготавливают откосы. Для этого понадобится мастерок. Минимальный угол наклона — 15 градусов.
• После завершения работы необходимо дать цементу набрать прочность. Время выжидания зависит от температуры окружающей среды. При среднесуточной температуре 20 градусов Цельсия достаточно 1-2 суток, если погода прохладная, может потребоваться большее количество времени.
• Следующий этап определяется в зависимости от способа закрепления отливов. Если планируется закреплять их непосредственно к стене, подготовительные работы не требуются.
• Если принято решение закреплять отливы к каркасу облицовки наружной стены, то необходимо сначала установить его направляющие.
• К направляющим отливы крепятся на саморезы. Закрепление на стену осуществляется с применением дюбель-гвоздей.
• Соединение полос отлива по длине выполняется с нахлестом не менее 30 мм. Места соединений обрабатывают герметиком.
• После закрепления линейных участков приступают к углам здания. Закрепление осуществляют таким же способом. Планки для углов изготавливают из остатков линейной полосы. Для этого материал изгибают и выполняют необходимые подрезы, упрощающие сгиб и улучшающие прилегание. Для резки металла необходимо подготовить специальные ножницы.
• Завершают процесс обработкой герметиком. Им нужно промазать стык стены и отлива, крепления.

Важно! Если планируется установка широких отливов, то для увеличения прочности их крепят на кронштейны. Это позволяет конструкции противостоять ветровой нагрузке.

Помимо длины цоколя отливы необходимо установить на окна. После завершения работ приступают к наружной отделке здания.

Элементы служат дополнительной гидроизоляцией конструкции фундамента. Важно максимально защитить цоколь от воды, поскольку его разрушение приведет к плачевным последствиям для всего здания. Отлив — это самая верхняя часть гидроизоляции фундамента, которая отводит дождевую воду от выступающей поверхности. Далее в процесс включается отмостка, которая уводит воду в землю на удалении от основания здания. И самой последней надежной преградой для воды становится вертикальная обмазочная или рулонная гидроизоляция.

украшение или необходимость? — Дом и Сад




Цокольная часть чаще всего по толщине превышает фундаментную основу. На образующихся выступах начинает накапливаться влага, бетон постепенно намокает, теряя свою прочность. Чтобы сохранить его от преждевременного разрушения, строители устанавливают отливы для цоколя фундамента, для изготовления которых используют различные материалы.

Назначение и необходимость установки

Вода, попавшая на цокольную поверхность, начинает ее постепенно разрушать. Больше всего деформационные изменения заметны при температурных перепадах – при морозе вода замерзает, в летнее время на конструкции образуются трещины, штукатурка слоится и отваливается, порой даже выпадают целые кирпичи. Фундамент разрушается и переходит в аварийное состояние. Чтобы предотвратить такие негативные проявления, на цоколь фундамента выполняют установку отливов.

Отлив на цоколе дома защищает фундамент от разрушительного действия воды

Особенности конструкции

Внешне цокольные отливы напоминают пластины. Конструкции цокольных отливов отличаются наличием продуманных элементов, повышающих их функциональные возможности и облегчающих монтажные работы. Наиболее важными составляющими считают отгибы и полки. К поверхности стен конструкции фиксируются специальными креплениями, полки при этом монтируются под определенным углом по отношению к фундаменту, чтобы обеспечивался отвод воды.

Размеры полок бывают разными, можно найти варианты от пяти до сорока сантиметров по ширине. Цветовая гамма столь разнообразна, что всегда существует возможность выбора для любого фасада.

Устройство цокольного отлива

Сфера эксплуатации

Исходя из основного предназначения – защиты цокольной части от негативных воздействий природных факторов, воды и мороза, отливы могут устанавливаться на жилые здания и объекты различного предназначения и даже на ограждения. Ведь кроме защитной функции, такие конструкции применяют в качестве декоративных украшений.

Классификация видов

Монтаж отливов на цоколь фундамента при наличии всего необходимого возможен своими руками. Для этого можно воспользоваться разными видами пластика, стальным, медным или алюминиевым материалом.

Из ПВХ

Такие отливы обладают большим количеством достоинств, что придает им популярность среди потребителей. Материал в первую очередь отличается продолжительным эксплуатационным периодом, устойчивостью к воздействию агрессивной среды, большим разнообразием форм и обширной цветовой гаммой. К этому перечню положительных качеств следует добавить прекрасные гидроизоляционные качества и приемлемую стоимость, гарантированную надежность во время эксплуатации.

Есть и отрицательные моменты. Связаны они главным образом с хрупкостью самого материала, невозможностью выполнения ремонтных работ, если случится поломка.

Как правило, пластиковые отливы для цоколя фундамента устанавливаются при отделке объектов сайдингом или винилом.

Схема установки отливов при обшивке фасада дома сайдингом

Бетонные

Оптимальное решение, отлично зарекомендовавшее себя временем. Лучше всего подходит для сооружений, отделанных камнем. Изготавливаются бетонные элементы из смеси М450, в состав которой входят щебенка, песок, цемент и пластификаторные добавки, придающие отливам способность противостоять температурным перепадам и увеличивающие их эксплуатационные сроки.

Изделия получаются прочными, прекрасно противостоят появлению трещин и других деформирований. Преимущества бетонных отливов для цоколя фундамента можно продолжить широкой цветовой палитрой и наличием различных размеров, которые могут варьироваться с учетом габаритов цокольной части.

Имеется и один существенны недостаток – вариант отливов громоздкий, и его установку следует заблаговременно предусматривать в проектном решении на строительство объекта.

Бетонный отлив для цоколя фундамента

Клинкерная плитка

Сегодня таким материалом строители пользуются достаточно часто. Связано это с высоким эстетичным уровнем плитки, показателем прочности, длительным эксплуатационным периодом, качеством защитных свойств, с помощью которых удается надежно сохранить фундаментную основу от намокания.

Здесь справедливо будет заметить, что стоимость такого материала для отливов достаточно высокая, да и монтажные работы связаны с определенными сложностями, подразумевающими наличие соответствующих навыков.

Клинкерный отлив на цоколе фундамента

Металлические

Металлические отливы для цоколя фундамента отличаются разнообразием вариантов, имея при этом сходство определенных элементов, заключающееся во внешнем виде. На каждой полочке есть два отгиба. С помощью оного выполняется крепление отлива, по второму стекает вода.

Модельный ряд отличается цветовыми решениями, зависящими от предпочтений заказчика. Кроме того, для изготовления металлических отливов для цоколя фундамента производители могут использовать недорогую оцинкованную сталь или, выполняя эксклюзивный заказ, наносить по поверхности металла специальное защитное покрытие из полимерного состава, придающее дополнительную стойкость.

К основным достоинствам таких отливов относятся длительный срок эксплуатации, устойчивость к температурным перепадам и воздействиям механического характера, лаконичная внешность, возможность выбора элементов с учетом собственных потребностей и финансовых возможностей.

Оцинкованный отлив для цоколя

Критерии выбора

Отлив для фундаментного цоколя представляет собой завершающий этап фасадной отделки. С его помощью условно определяется граница, отделяющая наземную часть основания от несущих стен. Отсюда следует, что выбирать отливы необходимо по следующим условиям:

• защитной функции;
• эстетичной внешности.

Отлив выбирается в тон фасадной отделки, при этом в обязательном порядке принимается во внимание материал, используемый для отделки стен и основания.

Для сооружений, возведенных из бруса, рекомендуется использовать отливы из любого металла, на постройки из кирпича или блока разрешается устанавливать отливы из любых материалов.

Следует обращать внимание на толщину, массу, однородность структуры и оттенков, качественное состояние покрытия (если таковое имеется), особенности выполнения монтажных работ. Изделия, отличающиеся низкой стоимостью, обладают коротким периодом службы, так что экономить в этом случает не рекомендуется.

Правильно подобранные отливы должны полностью совпадать с цокольными формами, угловыми участками, нишами, закругленными местами, эркерами. При укладке полос предусматривается обязательный нахлест, что следует учесть при выполнении расчетов в потребности материалов и всех необходимых комплектующих элементов.

Есть еще один фактор, который необходимо учитывать, выбирая отливы – возможность их окрашивания и пригодность к ремонту в случае повреждений.

Особенности и правила монтажа отливов

Как устанавливать отливы для цоколя фундамента своими руками? Рассмотрим алгоритм действий по отдельным этапам.

Инструменты и материалы

Чтобы монтажные работы прошли успешно, придется заблаговременно подготовиться все необходимое:

• доборные элементы;
• монтажную пену;
• герметик либо шпаклевочный материал, обладающий влагоотталкивающим эффектом;

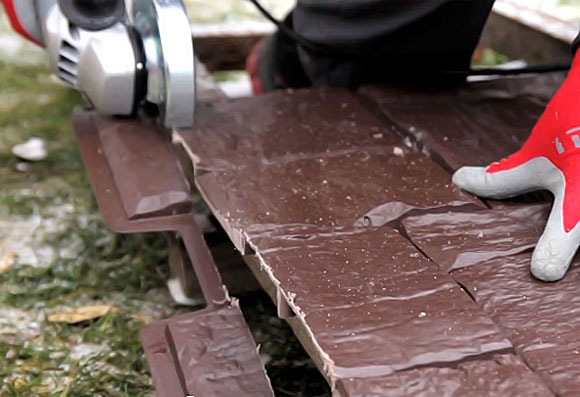

• болгарку, плиткорез, ножницы для резки металла, мелкую ножовку;
• молоток, киянку резиновую, плоскогубцы;
• строительный уровень;
• дрель ударную либо перфоратор;
• дюбели, саморезы;
• кронштейны для крепежа;
• шуруповерт.

Подготовительные работы

На цокольной поверхности устраняются все недостатки, герметизируются трещины и стыки. Для этого используется водоотталкивающая мастика или строительный герметик. Стены, возведенные из древесины, обрабатываются антисептическим средством.

Теперь можно выполнить горизонтальную разметку, используя лазерный уровень. Находится самая высокая цокольная точка, проводится линия либо натягивается шпагат вдоль стены. По такой разметке будет выполняться крепление верхней части отлива. Выступающую фундаментную часть. На которую планируется опереть отлив, необходимо выровнять, устроив стяжку из цементного материала. Рекомендованный угол наклона – десять – пятнадцать градусов, по этой причине разметку вдоль стены делают немного выше выступающей цокольной плоскости.

Инструкция по установке отливов

Крепление отливов

Монтажные работы начинаются на угловых участках объекта. Кроме этого, к первоочередным работам относится отделка отливами колонн, пилястр и т. п.

Если вы решили использовать отливы из металлического или пластикового материала, то в верхних частях дрелью устраиваются отверстия с шагом в сорок – пятьдесят сантиметров. После этого каждый отлив прикладывают к нанесенной разметке и фиксируют к стене саморезами либо дюбелями. Места стыковки отлива и поверхности стены тщательно герметизируются шпаклевкой или силиконом. Нижняя часть каждого отлива тоже крепится к бетонной основе цоколя.

Как только выполнена отделка угловых и всех выступающих элементов, можно устанавливать отливы на прямолинейных участках, начиная работы от одного из углов. Стыковка отливов выполняется нахлестом не менее трех сантиметров, такие места дополнительно обрабатываются герметиком.

Отливные бетонные конструкции или клинкерную плитку рекомендуется устанавливать во время отделки стен и цокольной части. Объясняется это сложностями, связанными с подгонкой размеров во время монтажа. Лучше всего отливы из таких материалов смотрятся с отделочными материалами в виде природного камня, керамогранита, облицовочного кирпича, плитки.

Для крепления используют специальный клей, применяемый при ведении наружных работ. Приобретается он в виде сухой смеси в любом магазине строительных материалов. Если есть желание, то такой раствор готовится самостоятельно из песка и цементного материала.

Работы по установке отливов необходимо выполнять, как и в первом случае, с углов. Необходимо учесть, что бетонные изделия обрабатываются сложнее, поэтому предварительно их необходимо распределить таким образом, чтобы минимизировать резку. В случае с клинкерной плиткой дела обстоят проще – она отлично режется плиткорезом или болгаркой.

На подготовленный элемент наносится клей, отлив крепится по нанесенной разметке. Когда раствор схватится, стыковочные участки герметизируют или заделывают шпаклевкой.

Запись Отливы для цоколя фундамента: украшение или необходимость? впервые появилась СтройПомощник.

©




Чтобы не пропустить новые статьи, подпишитесь на сайт:


Смотрите также:

31. 10.2018   dom-and-sad

  stroypomochnik.ru

Решения — CTE WIND

• Основа SOFT-SPOT®

  Решение SOFT-SPOT® Решение SOFT-SPOT® было разработано инженерами CTE Wind…

  Фундамент SOFT-SPOT®×

  Решение SOFT-SPOT®

  750 ветряных турбин по всему миру используют решение CTE Wind Soft-spot®. Желтый круг обводит мягкий слой. SOFT-SPOT® в Чили. SOFT-SPOT® в Kannus Windpark в Финляндии

  Система SOFT-SPOT® была разработана командой инженеров CTE Wind и внедрена в различных странах мира. Такая конструкция фундамента оптимизирует объем работ, так как экономит бетон, арматуру и уменьшает диаметр фундамента. Легко возводится и не меняет конструкцию гравитационного фундамента. Выдан патент.

  CTE Wind уже разработала и реализовала несколько проектов с момента запуска SOFT-SPOT® . Несколько сотен новых конструкций фундаментов построены по всему миру: Бразилия, Франция, Литва, Индонезия, Мексика, Нидерланды, Россия, Сербия, Швеция и Таиланд, и это лишь некоторые из них. В результате его удивительного дизайна проекты позволяют экономия объема бетона до 15%, уменьшение диаметра фундамента и общего веса арматуры на 2-5%. В некоторых случаях даже более важным, чем затраты на материалы, является доступное пространство: с SOFT-SPOT® вам нужно меньше площади для фундамента. Этот сокращает время и затраты на раскопки .

  На рисунке выше красным цветом показан мягкий слой под плитным фундаментом.

  Слой мягкого материала

  CTE WIND Civil Engineering представляет на рынке новую систему фундамента для ветряных турбин, неглубокий гравитационный фундамент WTG n с SOFT-SPOT® . За счет размещения слоя мягкого материала под центральной частью фундамента плита будет эффективно действовать как кольцевой фундамент в отношении взаимодействия грунта и конструкции. Несущая нагрузка ВТГ сосредоточена на поверхности кольцевого контакта ближе к краю плиты. это увеличивает плечо рычага стабилизирующего момента . Таким образом, диаметр фундамента может быть уменьшен по сравнению со стандартным решением для фундамента.

  Просто самый экономичный фундамент

  Благодаря продуманной конструкции SOFT-SPOT® требуется меньше земляных работ. Это снижает стоимость машины. Важным моментом является то, что для устройства мягкого слоя не требуется дополнительного обучения рабочих. Конструкция очень проста, а материал для мягкого слоя можно недорого купить в любой точке мира. Или, как отметил клиент CTE Wind h5a Windenergie B.V., это просто самый экономичный фундамент, который вы можете выбрать.

  Пожалуйста, свяжитесь с нами, если вы хотите узнать больше о CTE Wind SOFT-SPOT®

  Подробнее

• Фундамент Rock Anchor

  Решение для скального анкера Скальный анкер представляет собой сложную, но эффективную. ..

  Фундамент для скальных анкеров×

  Решение для скальных анкеров

  Пластина-адаптер с анкерными болтами в Норвегии Анкеры для скальных пород перед установкой

  Скальный анкер представляет собой сложное, но эффективное решение для фундамента. Это уменьшает объем тоннажа бетона и стали за счет использования камня в качестве основного основания. Скальный анкер очень экономичен, осуществим и доказал свою надежность во многих проектах.

  В этом решении в качестве фундамента ВТГ используются горные породы. В основном башня держится на вершине небольшого железобетонного блока.
  Доступны два подхода:

  • Бетонная крышка закреплен в скале: башня ВТГ установлена ​​на анкерной клетке (индивидуальной) , а большая бетонная крышка закреплена на скале.
  • Турбина крепится к переходной пластине , а последняя — к земле с помощью нескольких анкеров с пост-натяжением.

  Анкеры противодействуют подъемным силам, воздействующим на фундамент, и усиливают натяжение бетонных конструкций относительно скалы. Якоря часто имеют длину около нескольких метров.

  Владелец ветропарка может использовать земную кору вместо строительства гравитационный фундамент для своих ветряков. Затраты на железобетон и строительные работы могут быть сохранены.

  Грунтовые и скальные анкеры обладают высокой несущей способностью, а длину соединения можно просто увеличить, чтобы выдержать требуемую нагрузку. Анкеры не требуют больших площадей раскопок, как того требуют альтернативные методы, и являются особенно привлекательным вариантом, когда пространство ограничено и когда приоритетом является низкое воздействие или окружающая среда.

  Это решение является особенно сложным, поскольку инженерам необходимо адаптировать фундамент с интерфейсом между башнями и скальными анкерами. Не следует забывать о специальной проектной работе этих анкеров, которую необходимо выполнить.

  На рисунке выше показаны анкеры, выделенные красным цветом, бетонная крышка и различные стальные пластины

  Об анкерах

  Скала анкеры изготавливаются из высокопрочной стали и, как правило, закрепляются в прочное основание с помощью высокопрочной цементации. Воздуховоды размещаются в бетон и отверстия будут просверлены в скале для последующего натяжения применение.

  Анкеры могут быть болтами или тросами. В большинстве случаев скальные анкеры натягиваются с усилием выше, чем необходимо для сопротивления подъемной силе фундамента. В конечном итоге часть их длины заливается цементным раствором, чтобы обеспечить определенную длину свободного натяжения.

  Пожалуйста, свяжитесь с нами, если вы хотите узнать больше о решении CTE Wind для скальных анкеров

  Подробнее

• Ребристое основание

  Ребристое / звездообразное решение Ребристое фундаментное решение состоит из тонкой плиты. ..

  Ребристое основание×

  Ребристое/звездообразное решение

  Ребристое/звездообразное основание как модель FEM

  Решение для ребристого фундамента состоит из тонкой плиты, пьедестала в центре фундамента и от шести до двенадцати кронштейнов, укрепляющих плиту. Экономия оценивается до 40% от объема бетона.

  Ребристый фундамент представляет собой вариант классического гравитационного фундамента. Важные части бетонного объема заменяются обратной засыпкой.

  Какими бы многообещающими ни казались на первый взгляд преимущества этой интересной конструкции: сложный механизм разбивания противостоит экономии в бетоне . Вот почему это решение показывает свои основные преимущества, особенно когда затраты на бетон намного выше, чем затраты на рабочую силу. Технически это решение подходит для грунтов с низкими нагрузками на почву.

  Перспектива ребристого/звездчатого фундамента в Латинской Америке.

  Запатентованное решение

  Это решение может быть защищено различными патентами в определенных странах. Часто, патент касается сборных частей стен.

  Поэтому следует проверить, какой подход является наиболее адекватным.

  Пожалуйста, свяжитесь с нами, если вы хотите узнать больше о ребристом фундаменте CTE Wind .

  Подробнее

• Высокий цоколь / пьедестал

  Решение с высоким цоколем/пьедесталом Высокий цоколь/пьедестал позволяет …

  Высокий цоколь/пьедестал×

  Решение с высоким цоколем/пьедесталом

  Высокий цоколь во Франции, Teillay Wind Park Высокий цоколь в Чили

  Высокий цоколь/фундамент позволяет достичь большей высоты ступицы, когда башня слишком мала. Это позволяет увеличить производительность ветряная турбина.

  Идея этого фундамента состоит в том, чтобы достичь большей высоты ступицы с высокой опорой. Башня возвышается от 3 до 6 метров над «уровнем земли». Башня не претерпевает никаких изменений, а строительство фундамента не требует больших кранов.

  В идеале это решение сочетается с более длинной анкерной клеткой, чтобы пьедестал и плита были хорошо соединены во избежание растрескивания.

  CTE Команда инженеров Wind может предоставить проект анкерной обоймы, а также подготовить подробный чертеж анкерной обоймы. №

  Фундамент с высоким цоколем уже испытан и реализован в нескольких проектах в Европе и Латинской Америке.

  На изображении выше показан перспективный вид фундамента с высоким цоколем, используемого в ветропарке Teillay во Франции.

  Поймать более быстрый и стабильный ветер

  Скорость ветра на больших высотах может быть выше, чем у земли. Вот почему выгоднее поставить турбину высоко в небо, где можно извлечь больше энергии.

  Решение с высоким цоколем позволяет с его большей высотой ступицы ловить более быстрые и стабильные скорости ветра. Но не только. За счет увеличения высоты ступицы ветряная турбина может нести более крупные и длинные лопасти турбины. Что означает большую аэродинамическую эффективность для той же машины при сохранении той же длины башни.

  Пожалуйста, свяжитесь с нами, если вы хотите узнать больше о высоком цокольном фундаменте CTE Wind .

  Подробнее

• Конструкция анкерной клетки

  Конструкция болтового каркаса Конструктивное решение анкерного каркаса позволяет оптимизировать фундамент…

  Конструкция анкерной обоймы×

  Конструкция болтовой обоймы

  Чертеж L-образного фланца в анкерной обойме h5a Windenergie B.V. / Coöperatie Zuidenwind

  Решение по конструкции анкерного каркаса позволяет оптимизировать конструкцию фундамента и, таким образом, количество бетона и стали.

  В США обязательная услуга инженера-конструктора, в Европе поставляемая OEM: анкерная клетка конструкции . Хорошо спроектированная анкерная или болтовая клетка оптимизирует объемную ведомость фундамента фундамента ветряной турбины (WTG). Это особое ноу-хау — или по-французски «savoir-faire» — собственной конструкции каркаса приводит CTE Wind к сложным фундаментным решениям, таким как r 9.0015 адаптер ock или высокий цоколь . Последнее помогает достичь большей высоты ступицы благодаря высокому основанию. Башня возвышается от 3 до 6 метров над «уровнем земли». Решение идеально обеспечивает также конструкцию анкерной клетки. Команда инженеров CTE Wind разрабатывает сепаратор, а определяет длину болта, предварительную нагрузку, качество стали и все другие необходимые параметры.

  Распределение напряжения по фон Мизесу
  во фланцевом соединении основания башни с анкерной клеткой

  Метод конечных элементов

  CTE Wind использует для проектирования анкерных каркасов метод конечных элементов (МКЭ), который позволяет анализировать поведение конструкций со сложной геометрией и сильными нагрузками . На рисунке выше показано распределение напряжения в фланцевом соединении основания башни с клеткой. Подобные модели помогают проверить структурную целостность. МКЭ в сочетании с CTE Winds «savoir-faire» позволяет – в случае, если что-то пойдет не так на этапе строительства – найти ремонтные решения. Несколько клиентов сэкономили деньги и время благодаря опыту CTE Wind в патологии и навыкам FEM.

  Пожалуйста, свяжитесь с нами, если вы хотите узнать больше о конструкции анкерной клетки CTE Wind .

  Подробнее

• Свайный фундамент

  Решение The Pile Group Свайный фундамент переносит нагрузку от ветров…

  Свайный фундамент×

  Решение The Pile Group

  Прямоугольные сваи в ПольшеСваи вбиты в землю

  Свайный фундамент передает нагрузку от фундамента ветряной турбины на нижележащий грунт, тем самым обеспечивая общую поддержку конструкции. В решении свайного фундамента учитываются любые типы свай (забивные, сборные и т.д.).

  Свая в основном длинный цилиндр или призма из железобетона или труба из стали, которая размещается в земле для передачи нагрузок, исходящих от верхней конструкции, на сопротивление трения или крышки.

  Свая фундаменты используются в ветряных электростанциях, где грунт не выдерживает сжатия или растягивающие нагрузки, прикладываемые ветряной турбиной.

  Сваи должны нести сосредоточенные нагрузки, а также подвержены усталостным нагрузкам. Это почему сваи должны проектироваться тщательно, изучая отчеты о грунте, буровые журналы.

  Некоторые Геотехнический опыт обязателен, чтобы понимать и интерпретировать правильно!

  Каждая стопка имеет область влияния в земле вокруг него, которая также может варьироваться от одного слой почвы к следующему.

  Чертеж группы свай

  О сваях

  Сваи длинные тонкие колонны. Они могут быть определены как отдельные элементы, а также как сваи. группы.

  Как только их размеры различаются под одним и тем же цоколем – длина или диаметр – их жесткость также изменится, и тогда дизайн станет новым измерением из-за возможные дифференцированные расчеты.

  Свая будет подготовлен чертеж армирования.

  В нашем В текущих проектах длина свай была найдена от 10 м до 70 м.

  Пожалуйста, свяжитесь с нами, если вы хотите узнать больше о свайном фундаменте CTE Wind .

  Подробнее

• Полый фундамент для бетонных башен

  Решение для пустотелых фундаментов Решение для полых фундаментов позволяет получить…

  Полый фундамент для бетонных башен×

  Решение для полого фундамента

  Полое основание для бетонных башен в Аргентине

  Решение для полого фундамента позволяет принимать анкерные тросы для бетонных башен. Башня крепится к фундаменту с помощью предварительно или постнапряженных тросов.

  Даже если есть варианты, где бетонная башня стоит прямо на классическом плитном фундаменте, большинство башен имеют фундамент с подвалом . Здесь будут закреплены тросы, а также будут размещены инструменты для приложения предварительных и постнапряженных нагрузок.

  Конструкция армирования значительно отличается от стандартных гравитационных фундаментов. Помимо внутренней разборки , особое внимание следует уделить креплению кабельных головок, если сосредоточенные нагрузки будут массово прикладываться к бетону в очень ограниченном пространстве.

  План пустотного фундамента, красным отмечены анкерные канаты.

  Важна герметичность

  Нижняя поверхность фундамента действует как кольцо, поэтому более высокий вес башни помогает стабилизировать всю конструкцию . Особого внимания требует крышка, закрывающая отверстие сверху фундамента. Специальные меры должны быть приняты до уплотнение нижней части фундамента от поступающей воды .

  Пожалуйста, свяжитесь с нами, если вы хотите узнать больше о пустотелых фундаментах CTE Wind .

  Подробнее

• Приливно-отливный прибрежный фонд

  Прибрежное решение Прибрежный фундамент — это проверенное решение в…

  Приливно-отливный прибрежный фонд×

  Прибрежное решение

  В зависимости от того, где расположены ветряные турбины, уровень воды может изменяться от 0 до 15 метров в течение дня. Прибрежный фундамент в дельте Меконга, Вьетнам

  Прибрежный фундамент является проверенным решением в приливных зонах. Во время отлива фундамент подвергается воздействию воздуха, а во время прилива погружается в морскую воду. На песчаных пляжах с илистым грунтом для фундамента могут потребоваться сваи длиной до 70 метров.

  Специальное решение CTE Wind позволяет сэкономить около 30 процентов стоимости строительства благодаря великолепному дизайну и по сравнению с аналогичными проектами третьих сторон.

  Решение представляет собой круглый конусообразный фундамент на сваях собственной конструкции. Чтобы справиться со сложными экологическими критериями геотехники, приливов, волн и движения судов вблизи платформ, запатентованный фундамент также учитывает осуществимость

  CTV, вьетнамский офис CTE Wind, уже разработал пять проектов ветряных электростанций с помощью своего запатентованного решения.

  Чертеж армирования прибрежного фундамента, используемого в дельте Меконга.
  Прибрежная и приливно-отливная зона

  Под прибрежной зоной подразумевается территория от зоны прибоя до положения, обозначающего начало определенной морской зоны. Как правило, глубины воды в прибрежных районах составляют до 20 метров . В приливных зонах уровень воды может сильно изменяться на 5-15 метров во время прилива и отлива. Он расположен на морских побережьях, включая скалистые берега и песчаные пляжи.

  Пожалуйста, свяжитесь с нами, если вы хотите узнать больше о прибрежном фундаменте CTE Wind .

  Подробнее

• Гравитационный фундамент

  Стандартное решение Конструкция этого решения состоит из плитного фундамента …

  Gravity Foundation ×

  Стандартное решение

. Решение состоит из плитного фундамента под стальную или бетонную башню. Это наиболее распространенная форма фундамента для ветряных турбин, но она остается сложной конструкцией 9.0016 .

Ветрогенераторы (ВТГ) становятся все больше и мощнее , а высота ступиц увеличивается на день ото дня. В результате объем бетона в настоящее время может достигать более 1000 кубометров на фундамент.

Компания CTE Wind значительно оптимизировала спецификацию за последние десятилетия. И все еще продолжает с помощью исследований работать над эффективными улучшениями с основной целью обеспечить ресурсосбережение, но надежность дизайнерские решения.

Существенными преимуществами гравитационного фундамента CTE Winds являются:

• Легко читаемые чертежи .
• Легко переносимые арматурные стержни .
• Легко собираемая арматура и форма для заливки бетона.
• Продление срока службы путем изменения предположений об усталостных нагрузках.

Наиболее распространенная форма фундамента ВЭУ, но все же сложная конструкция

Постоянные улучшения

CTE Wind постоянно совершенствует это стандартное решение. С одной стороны, принимая во внимание разработки производителей турбин (размер и производительность), а с другой стороны, благодаря тесному сотрудничеству в проектах исследований и разработок (производители башен, университеты, органы по стандартизации и т. д.). Основной целью является снижение минимального класса прочности бетона и уменьшение необходимого количества стали и бетона. Также улучшения за счет нелинейных вычислений.

CTE Ветер адаптирует свой гравитационный фундамент к существующим грунтовым условиям. Таким образом, существует несколько вариантов этого стандартного решения для плит. Кроме того, его можно комбинировать с другими дизайнерскими решениями CTE Wind, такими как SOFT-SPOT® . Клиент не избалован выбором. Его будут поддерживать и консультировать на протяжении всего проекта опытные геотехнологи и инженеры-строители .

Пожалуйста, свяжитесь с нами, если вы хотите узнать больше о CTE Wind гравитационный раствор

Подробнее

С Eagle + West, OMA New York добавляет смелую пару текстурированных ступенчатых башен к набережной Бруклина. Первая попытка была предпринята в середине 1970-х годов, когда первые соучредители Рем Колхас, Элиа Зенгелис и Зои Зенгелис представили плотную концентрацию ступенчатых и взаимосвязанных башен на острове Рузвельта (тогда Острове Благосостояния).

Местный офис OMA, основанный в 2001 году, предложил свою справедливую долю высоток, от колеблющейся пристройки к старому музею Уитни до тетрис-подобного 23 East 22nd Street. Фрактал 121 East 22nd Street, завершенный в 2019 году.и в основном блок-наполнитель, не смог почесать зуд.

Но Eagle + West, новая прибрежная застройка в Гринпойнте, делает свое дело. Расположенный там, где Ньютаун-Крик впадает в Ист-Ривер и к югу от острова Рузвельта, план которого был представлен почти 50 лет назад, комплекс состоит из двух башен, расположенных на расстоянии над общим постаментом. В отличие от прецедентов стоических модернистских ансамблей, таких как, скажем, Silver Towers I.M. Pei & Associates в Сохо, пара танцует вместе: в серии угловых разрезов здание на набережной шагает вперед, а внутреннее здание откидывается назад. Партии устанавливают своего рода родство, прыгая через различные регулирующие обручи. Умная схема манипулирует максимальным размером плиты пола в 11 000 квадратных футов, увеличивая расстояние между фасадами с 40 футов до 60 футов, или примерно на ширину городской улицы.

West wiew (Jason O’Rear)

С квадратной сеткой темных проемов, напоминающей парк из 432, здания представляют собой долгожданный отдых от стеклянных просторов, окаймляющих обе стороны Ист-Ривер. Издалека (например, на скорости по FDR Drive) они кажутся тонкими башнями-близнецами, но на одноименной Западной улице они кажутся широкими и солидными. Вблизи то, что кажется единым целым, оказывается грудой блоков, соединенных поясом через каждые восемь этажей. Иногда формы объединяются в две прямоугольные части, в то время как в других случаях зубчатые внутренние профили раскрываются — как «сломанное печенье», по словам партнера OMA в Нью-Йорке Джейсона Лонга, — чтобы показать проблески Мидтауна за его пределами.

(Ossip van Duivenbode)

Работа OMA началась в 2017 году и была реализована в рамках более масштабных городских изменений. Эта часть Бруклина была перезонирована в 2005 году, при этом набережная изменилась с производственной (M3-1) на жилую (R-6 / R-8), а массивы участков увеличились по высоте от района к воде. За последние годы на северной стороне Ньютон-Крик появилось три жилых дома от Handel Architects и застройщика Brookfield Properties. (Один, Bellslip, включает в себя красивый вестибюль от Леонга Леонга.) К югу идет строительство The Huron, кондоминиума на 171 квартиру от Morris Adjmi Architects. В промежутках между ними на открытых площадках хранятся грузовики всех размеров и строительная техника. Общая территория теперь называется Greenpoint Landing.

Eagle + West 860 700 квадратных футов являются сильным дополнением к профилю Бруклина и состоянию высокой плотности застройки в городе. Он читается как единая непрерывная мегаструктура, но на самом деле это три здания: две башни (одна 30-этажная, другая 40-этажная) и семиэтажный L-образный подиум. Входы отмечены насечками в плане. Западная башня с тяжелым верхом, которая выходит на восток треугольными шагами, конструктивно стала возможной благодаря двум наклонным колоннам, на которых подвешены нижние этажи. Пирсы отведены вокруг застекленного бара с удобствами, который проходит по диагонали через территорию.

Бытовая терраса (Джейсон О’Риар)

На фасаде установлены восьмифутовые квадратные окна в бетонных панелях, отлитых с простым узором из черепицы. Как видно из недавней книги OMA New York Search Term, , эта обработка была вдохновлена ​​как рисунками Сола Льюитта, так и виниловой облицовкой малоэтажных таунхаусов Greenpoint. Лонг объяснил, что производитель панелей допускал 2 дюйма переменной глубины без серьезных проблем, что побудило архитекторов чередовать этот единый шаблон по всему проекту. (В местах с надрезами узоры «сталкиваются», создавая двухстороннюю плитку в виде рыбьей чешуи.) Окна были изготовлены в Германии, доставлены в Квебек, установлены в сборные блоки и доставлены грузовиком в Бруклин. Вблизи текстура заставляет работать тени и продолжает зазубренный троп вплоть до чешуи руки.

Great Room (Ossip van Duivenbode)

Мармол Радзинер из Лос-Анджелеса спроектировал общие внутренние помещения, наполнив их ощущением теплой калифорнийской жизни. (Офис также занимался благоустройством внутреннего двора). в западном они инкрустированы ребристым камнем, напоминающим фасад. В Большом зале той же башни пол и панели из белого дуба, а также камин, облицованный зеленой плиткой Heath цвета морской пены, создают уютную атмосферу. Снаружи зоны для отдыха и гриля устроены перед растущей стеной из лоз, обученных расти под углом 45 градусов. Помимо впечатляющей комнаты для вечеринок (обставленной большой кухней, длинным столом из орехового дерева и сделанным на заказ огромным светильником), в комплекс входят коворкинг, «игровая комната для взрослых» (комната для творчества) и детская комната с парковкой для колясок. в целом 42 000 квадратных футов удобств.

Workshop (Jason O’Rear)

Бассейн и тренировочный бар, расположенные на нижних этажах в виде мостика корабля, являются данью классическому образцу OMA. В приложении к номеру «Бредовый Нью-Йорк » Колхас описал вымышленный сценарий с участием морского плавательного бассейна — «анклава чистоты в зараженной среде», равной части Москвы и Майами, — который мог бы служить основой для «постепенной программы улучшения». мир через архитектуру». Как и в этом воображении, пул Eagle + West — это провокация. Его «безжалостную простоту» (по заимствованию одной из фраз Колхаса) можно увидеть в открытых фермах, которые наказывают имплицитный декаданс. Тренировочная зона — это тоже больное место, где можно надорваться.

В каждой башне есть коридор с двойной нагрузкой, по которому жильцы доставляются в свои квартиры. Этими интерьерами занимался Бейер Блиндер Белль, который также был исполнительным архитектором проекта. (Брукфилд разработал проект вместе с Park Tower Group.) Квартиры элегантно отделаны, а окна в рамах приятно большие для комнат. OMA New York завершила жилую башню с навесным фасадом в Сан-Франциско, в то время как в Гринпойнте работы только начинались; Лонг сказал, что они решили отойти от этой обработки здесь, чтобы способствовать большему ощущению домашнего уюта, имея несколько кусочков внешней стены, чтобы укрыться внутри. Некоторые из квартир, выходящих на запад, имеют впечатляющие балконы с видом на Манхэттен, а в одном пентхаусе с одной спальней в здании на берегу реки есть терраса, которая больше, чем сама квартира.

Интерьер квартиры (Джон Коул)

Eagle + West предлагает 745 квартир городу, отчаянно нуждающемуся в большем количестве жилья. Тридцать процентов зарезервированы как доступные (224 единицы), открытые для жителей Нью-Йорка, которые зарабатывают немного меньше или больше, чем средний средний доход в этом районе (AMI), примерно от 85 000 до 133 500 долларов на пару. Это означает, что доступная студия с 80-процентным AMI обойдется вам в 1868 долларов в месяц, в то время как студия по рыночной цене стоит около 3500 долларов в месяц при 20-месячной аренде, в зависимости от текущей доступности в Интернете. Недорогие квартиры полностью включают здание подиума, выходящее на улицу, и смешаны с восточной башней, оставляя западную башню для арендаторов по полной цене. Дизайн проекта хорошо решен, но он появился во время беспрецедентного кризиса доступности: Нью-Йорк стал самым дорогим городом в мире в этом году, хотя мэр недавно объявил кампанию по строительству 500 000 квартир в следующем десятилетии. Кажется, городу нужен не один новый Eagle + West, а около 671 штук.

В 2005 году целью переназначения территории было восстановление доступа к набережной. Сегодня вдоль переборки проходит широкая дорожка. Когда все участки в этом районе будут застроены, маршрут будет соединяться вдоль воды, соединяя такие места, как парк передатчиков WNYC, Бушвик-Инлет и государственный парк Марша П. Джонсон площадью 11 акров в Вильямсбурге, переименованный в 2020 году для активист движения за освобождение геев. Внешний ландшафт — травянистый и с соответствующей текстурой, с соснами через равные промежутки и молодыми лозами — занимался полевыми операциями. Квартиры Eagle + West на первом этаже включают выходную террасу на высоте около 17 футов над уровнем моря. Лонг сказал, что возвышение должно было предотвратить затопление как самого здания, так и его окрестностей.

Внутренний дворик на набережной (Оссип ван Дуйвенбоде)

В наши дни слишком легко представить реальность ближайшего будущего, в которой американец acqua alta плещется у защитных приподнятых плантаторов, заставляя жителей мель до отлива. Или, на балконе пентхауса, выходящем на запад, счастливый арендатор, переживающий момент Каспар-Давида-Фридриха, стоит Титаник у стеклянного ограждения с видом на Манхэттен. линия горизонта потемнела из-за отключения электроэнергии. Или какая-то эко-апокалиптическая версия J.G. Балларда Highrise , где жители одного сложенного блока — разделение частично является попыткой разграничить меньшие сообщества с большим целым — объединяются, чтобы заявить о своих правах на равный доступ к грилю. То, что когда-то казалось невозможным, теперь кажется доступным.

West Street View (Ossip van Duivenbode)

Компания OMA высококвалифицирована в выполнении задач проекта, создавая при этом неожиданное здание, которое кажется сырым и элегантным, почти инфраструктурным. Его конструкции — безусловно, те, что возглавляет нью-йоркский офис, — опираются на исследовательские нарративы, оправдывающие получившиеся формы. Они немного напоминают «lorecore», сумку, придуманную Шумоном Басаром для описания нашей экзистенциальной потребности «историзировать себя».
